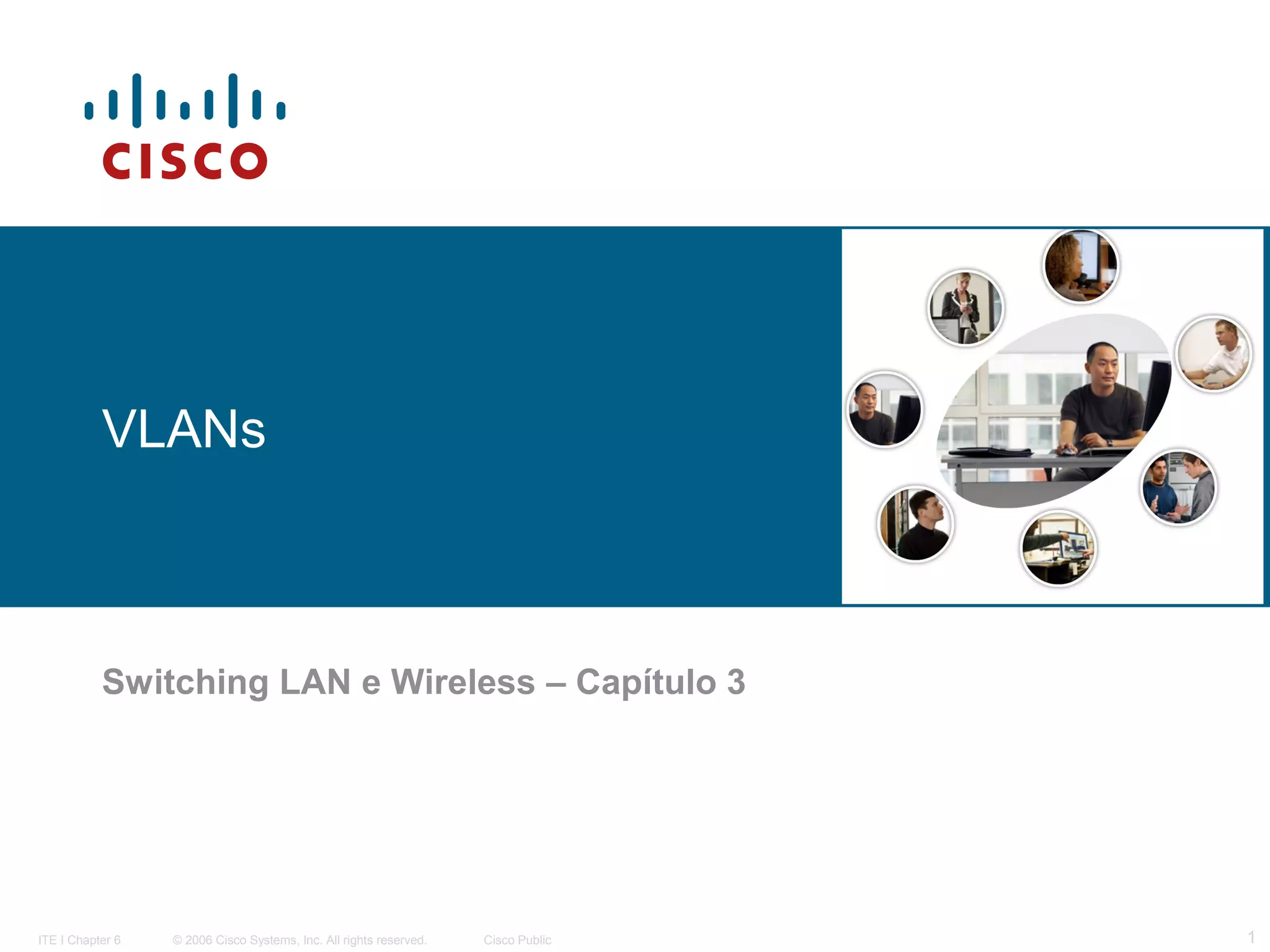

VLANs

Switching LAN e Wireless – Capítulo 3

ITE I Chapter 6

© 2006 Cisco Systems, Inc. All rights reserved.

Cisco Public

1
O Papel das VLANs em uma Rede Convergida

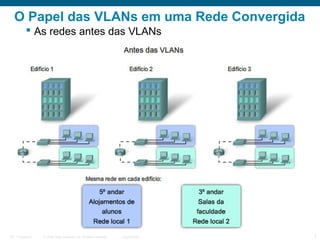

 As redes antes das VLANs

ITE 1 Chapter 6

© 2006 Cisco Systems, Inc. All rights reserved.

Cisco Public

2
O Papel das VLANs em uma Rede Convergida

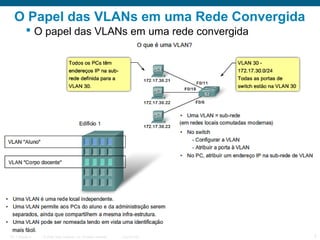

 O papel das VLANs em uma rede convergida

ITE 1 Chapter 6

© 2006 Cisco Systems, Inc. All rights reserved.

Cisco Public

3
O Papel das VLANs em uma Rede Convergida

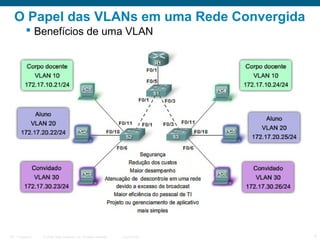

 Benefícios de uma VLAN

ITE 1 Chapter 6

© 2006 Cisco Systems, Inc. All rights reserved.

Cisco Public

4
O Papel das VLANs em uma Rede Convergida

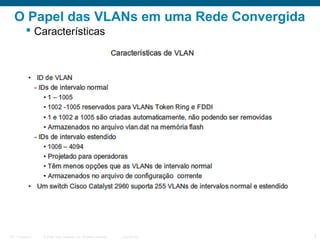

 Características

ITE 1 Chapter 6

© 2006 Cisco Systems, Inc. All rights reserved.

Cisco Public

5
O Papel das VLANs em uma Rede Convergida

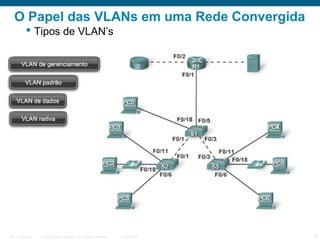

 Tipos de VLAN’s

ITE 1 Chapter 6

© 2006 Cisco Systems, Inc. All rights reserved.

Cisco Public

6
O Papel das VLANs em uma Rede Convergida
 VLAN’s Voice

ITE 1 Chapter 6

© 2006 Cisco Systems, Inc. All rights reserved.

Cisco Public

7
O Papel das VLANs em uma Rede Convergida

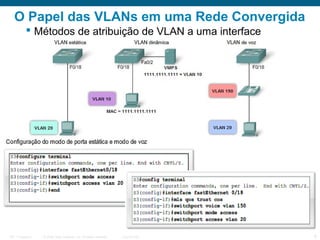

 Métodos de atribuição de VLAN a uma interface

ITE 1 Chapter 6

© 2006 Cisco Systems, Inc. All rights reserved.

Cisco Public

8
O Papel das VLANs em uma Rede Convergida

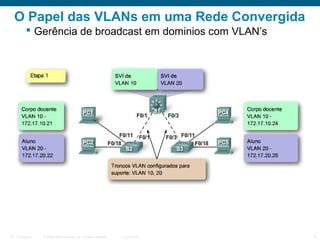

 Gerência de broadcast em dominios com VLAN’s

ITE 1 Chapter 6

© 2006 Cisco Systems, Inc. All rights reserved.

Cisco Public

9
O Papel do Tronco de VLANs

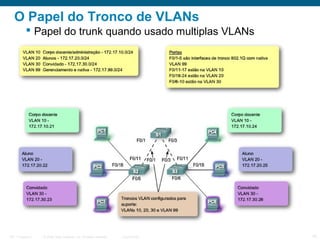

 Papel do trunk quando usado multiplas VLANs

ITE 1 Chapter 6

© 2006 Cisco Systems, Inc. All rights reserved.

Cisco Public

10
O Papel do Tronco de VLANs

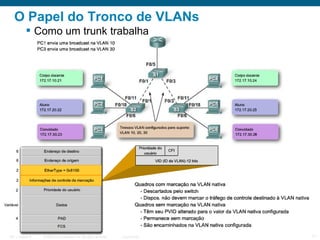

 Como um trunk trabalha

ITE 1 Chapter 6

© 2006 Cisco Systems, Inc. All rights reserved.

Cisco Public

11
O Papel do Tronco de VLANs

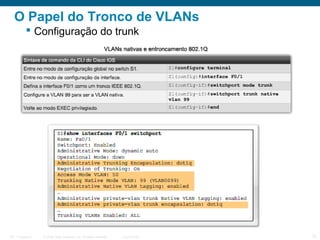

 Configuração do trunk

ITE 1 Chapter 6

© 2006 Cisco Systems, Inc. All rights reserved.

Cisco Public

12
O Papel do Tronco de VLANs

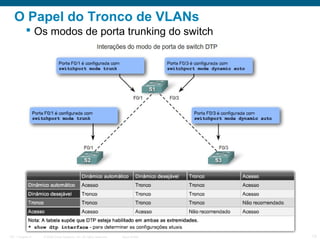

 Os modos de porta trunking do switch

ITE 1 Chapter 6

© 2006 Cisco Systems, Inc. All rights reserved.

Cisco Public

13
Configuração de VLANs

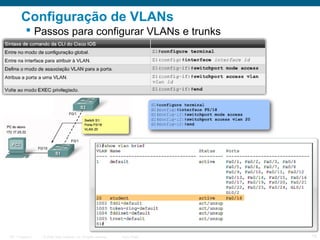

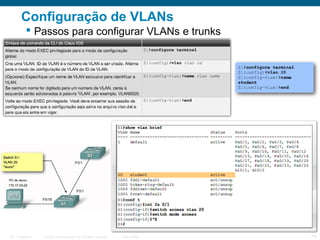

 Passos para configurar VLANs e trunks

ITE 1 Chapter 6

© 2006 Cisco Systems, Inc. All rights reserved.

Cisco Public

14
Configuração de VLANs
 Passos para configurar VLANs e trunks

ITE 1 Chapter 6

© 2006 Cisco Systems, Inc. All rights reserved.

Cisco Public

15
Configuração de VLANs

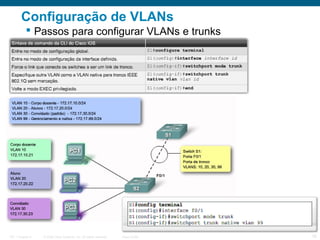

 Passos para configurar VLANs e trunks

ITE 1 Chapter 6

© 2006 Cisco Systems, Inc. All rights reserved.

Cisco Public

16
Configuração de VLANs

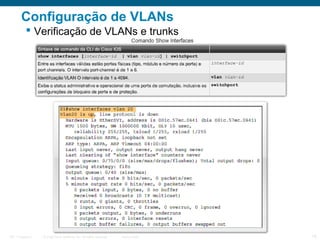

 Verificação de VLANs e trunks

ITE 1 Chapter 6

© 2006 Cisco Systems, Inc. All rights reserved.

Cisco Public

17
Configuração de VLANs

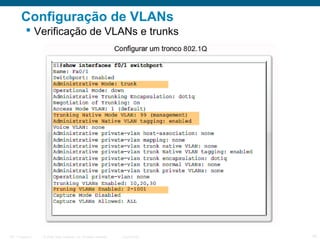

 Verificação de VLANs e trunks

ITE 1 Chapter 6

© 2006 Cisco Systems, Inc. All rights reserved.

Cisco Public

18
Configuração de VLANs
 Verificação de VLANs e trunks

ITE 1 Chapter 6

© 2006 Cisco Systems, Inc. All rights reserved.

Cisco Public

19
Troubleshoot em VLAN’s

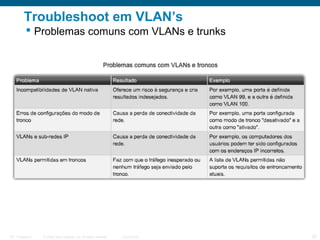

 Problemas comuns com VLANs e trunks

ITE 1 Chapter 6

© 2006 Cisco Systems, Inc. All rights reserved.

Cisco Public

20
ITE 1 Chapter 6

© 2006 Cisco Systems, Inc. All rights reserved.

Cisco Public

21
