Minicurso Latex
I Semin´ario Internacional do Coletivo de Editores
November 30, 2020
Paulo Henrique Ribeiro do Nascimento

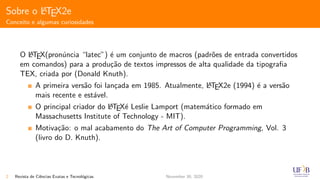

Sobre o LATEX2e
Conceito e algumas curiosidades
O LATEX(pron´uncia “latec”) ´e um conjunto de macros (padr˜oes de entrada convertidos
em comandos) para a produ¸c˜ao de textos impressos de alta qualidade da tipografia
TEX, criada por (Donald Knuth).
A primeira vers˜ao foi lan¸cada em 1985. Atualmente, LATEX2e (1994) ´e a vers˜ao
mais recente e est´avel.
O principal criador do LATEX´e Leslie Lamport (matem´atico formado em
Massachusetts Institute of Technology - MIT).
Motiva¸c˜ao: o mal acabamento do The Art of Computer Programming, Vol. 3
(livro do D. Knuth).
2 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020

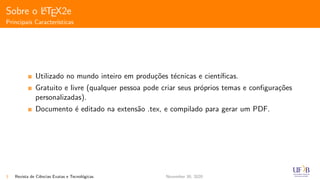

Sobre o LATEX2e
Principais Caracter´ısticas
Utilizado no mundo inteiro em produ¸c˜oes t´ecnicas e cient´ıficas.
Gratuito e livre (qualquer pessoa pode criar seus pr´oprios temas e configura¸c˜oes
personalizadas).
Documento ´e editado na extens˜ao .tex, e compilado para gerar um PDF.
3 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020
Sobre o LATEX2e
Vantagens
Formatos profissionais est˜ao dispon´ıveis e sua adapta¸c˜ao ´e f´acil;
´Otima formata¸c˜ao para f´ormulas e s´ımbolos matem´aticos;
Estruturas complexas, como rodap´es, s˜ao facilmente geradas;
Encoraja os autores para escrever textos melhores e estruturados;
Funciona na maioria da plataformas dispon´ıveis;
O c´odigo ´e est´avel e flex´ıvel, pode ser escrito em computadores e editores
diferentes pois n˜ao h´a perda de formata¸c˜ao;
LATEX´e WYSIWYM (O que vocˆe vˆe ´e o que vocˆe significa), ou seja, prioriza as
informa¸c˜oes do texto para que a complexidade da formata¸c˜ao do documento fique
por conta do computador.
4 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020

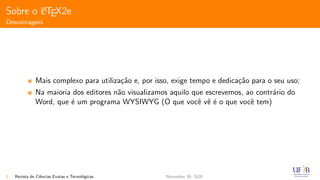

Sobre o LATEX2e
Desvantagens
Mais complexo para utiliza¸c˜ao e, por isso, exige tempo e dedica¸c˜ao para o seu uso;
Na maioria dos editores n˜ao visualizamos aquilo que escrevemos, ao contr´ario do
Word, que ´e um programa WYSIWYG (O que vocˆe vˆe ´e o que vocˆe tem)
5 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020

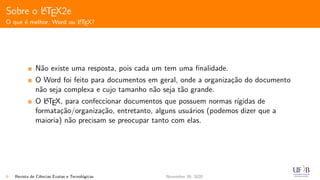

Sobre o LATEX2e
O que ´e melhor, Word ou LATEX?
N˜ao existe uma resposta, pois cada um tem uma finalidade.
O Word foi feito para documentos em geral, onde a organiza¸c˜ao do documento
n˜ao seja complexa e cujo tamanho n˜ao seja t˜ao grande.
O LATEX, para confeccionar documentos que possuem normas r´ıgidas de
formata¸c˜ao/organiza¸c˜ao, entretanto, alguns usu´arios (podemos dizer que a
maioria) n˜ao precisam se preocupar tanto com elas.
6 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020

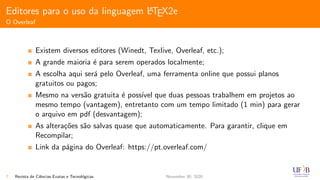

Editores para o uso da linguagem LATEX2e
O Overleaf
Existem diversos editores (Winedt, Texlive, Overleaf, etc.);
A grande maioria ´e para serem operados localmente;
A escolha aqui ser´a pelo Overleaf, uma ferramenta online que possui planos
gratuitos ou pagos;
Mesmo na vers˜ao gratuita ´e poss´ıvel que duas pessoas trabalhem em projetos ao
mesmo tempo (vantagem), entretanto com um tempo limitado (1 min) para gerar
o arquivo em pdf (desvantagem);
As altera¸c˜oes s˜ao salvas quase que automaticamente. Para garantir, clique em
Recompilar;
Link da p´agina do Overleaf: https://pt.overleaf.com/
7 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020
CADASTRO

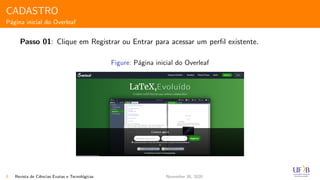

P´agina inicial do Overleaf
Passo 01: Clique em Registrar ou Entrar para acessar um perfil existente.
Figure: P´agina inicial do Overleaf
8 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020
CADASTRO
Criar ou acessar uma conta
Passo 02: Preencha os campos com os dados para cria¸c˜ao/acesso `a conta. Para o
primeiro acesso ser´a necess´ario confirmar o email fornecido.
Figure: P´agina de login do Overleaf
9 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020
PROJETO
Criar um projeto

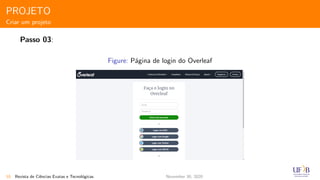

Passo 03:
Figure: P´agina de login do Overleaf
10 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020

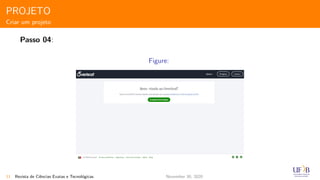

PROJETO
Criar um projeto
Passo 04:
Figure:
11 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020
PROJETO
Criar um projeto

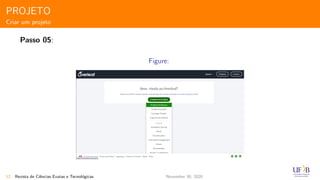

Passo 05:
Figure:
12 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020
PROJETO
Criar um projeto

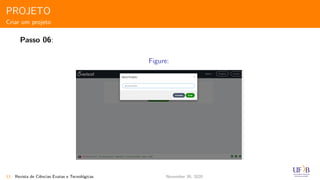

Passo 06:
Figure:
13 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020
PROJETO
Criar um projeto

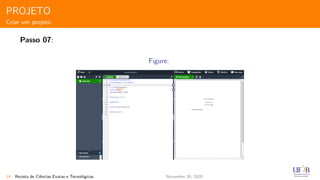

Passo 07:
Figure:
14 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020
PROJETO
Observa¸c˜oes importantes
Ao utilizar arquivos externos (imagens, etc) lembre de fazer o upload atrav´es do
terceiro bot˜ao “Carregar”, localizado na barra dos arquivos (canto superior
esquerdo).
Para fazer o download do documento ou do projeto, clique no respectivo bot˜ao,
localizado no canto superior direito, ao lado do bot˜ao “Recompilar”.
15 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020
Estrutura b´asica
O arquivo principal
O arquivo principal ´e denominado por main.tex (padr˜ao);
Neste temos duas estruturas: o preambulo e o corpo do documento;
O corpo do documento ´e localizado entre os comandos begin{document} e
end{document};
O preambulo ´e localizado antes do comando begin{document}.
16 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020
Estrutura b´asica
Comando e Ambiente
Os comandos:
S˜ao respons´aveis pela configura¸c˜ao de elementos do documento;
Sempre come¸cam por uma barra invertida ();
Contˆem parˆametros obrigat´orios, que s˜ao especificados entre chaves ({});
Podem conter parˆametros opcionais, que s˜ao especificados entre colchetes ([]).
nomedocomando[opcional]{obrigatorio}
Os Ambientes:
S˜ao comandos que configuram uma determinada regi˜ao do corpo do documento.
S˜ao SEMPRE formados entre os comandos:
begin{nomedoambiente} e end{nomedoambiente}
17 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020

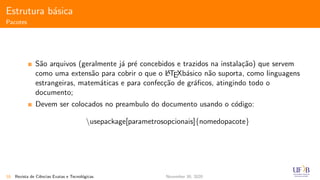

Estrutura b´asica
Pacotes
S˜ao arquivos (geralmente j´a pr´e concebidos e trazidos na instala¸c˜ao) que servem
como uma extens˜ao para cobrir o que o LATEXb´asico n˜ao suporta, como linguagens
estrangeiras, matem´aticas e para confec¸c˜ao de gr´aficos, atingindo todo o
documento;
Devem ser colocados no preambulo do documento usando o c´odigo:
usepackage[parametrosopcionais]{nomedopacote}
18 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020

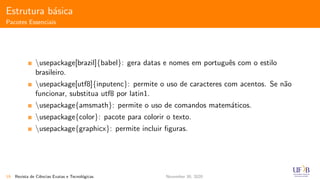

Estrutura b´asica
Pacotes Essenciais
usepackage[brazil]{babel}: gera datas e nomes em portuguˆes com o estilo
brasileiro.
usepackage[utf8]{inputenc}: permite o uso de caracteres com acentos. Se n˜ao
funcionar, substitua utf8 por latin1.
usepackage{amsmath}: permite o uso de comandos matem´aticos.
usepackage{color}: pacote para colorir o texto.
usepackage{graphicx}: permite incluir figuras.
19 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020

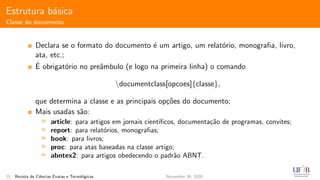

Estrutura b´asica
Classe do documento
Declara se o formato do documento ´e um artigo, um relat´orio, monografia, livro,
ata, etc.;
´E obrigat´orio no preˆambulo (e logo na primeira linha) o comando
documentclass[opcoes]{classe},
que determina a classe e as principais op¸c˜oes do documento;
Mais usadas s˜ao:
article: para artigos em jornais cient´ıficos, documenta¸c˜ao de programas, convites;
report: para relat´orios, monografias;
book: para livros;
proc: para atas baseadas na classe artigo;
abntex2: para artigos obedecendo o padr˜ao ABNT.
20 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020

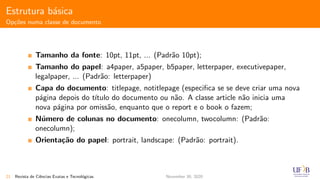

Estrutura b´asica
Op¸c˜oes numa classe de documento
Tamanho da fonte: 10pt, 11pt, ... (Padr˜ao 10pt);
Tamanho do papel: a4paper, a5paper, b5paper, letterpaper, executivepaper,
legalpaper, ... (Padr˜ao: letterpaper)
Capa do documento: titlepage, notitlepage (especifica se se deve criar uma nova
p´agina depois do t´ıtulo do documento ou n˜ao. A classe article n˜ao inicia uma
nova p´agina por omiss˜ao, enquanto que o report e o book o fazem;
N´umero de colunas no documento: onecolumn, twocolumn: (Padr˜ao:
onecolumn);
Orienta¸c˜ao do papel: portrait, landscape: (Padr˜ao: portrait).
21 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020
Estrutura b´asica

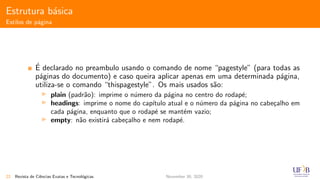

Estilos de p´agina
´E declarado no preambulo usando o comando de nome “pagestyle” (para todas as
p´aginas do documento) e caso queira aplicar apenas em uma determinada p´agina,
utiliza-se o comando “thispagestyle”. Os mais usados s˜ao:
plain (padr˜ao): imprime o n´umero da p´agina no centro do rodap´e;
headings: imprime o nome do cap´ıtulo atual e o n´umero da p´agina no cabe¸calho em
cada p´agina, enquanto que o rodap´e se mant´em vazio;
empty: n˜ao existir´a cabe¸calho e nem rodap´e.
22 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020

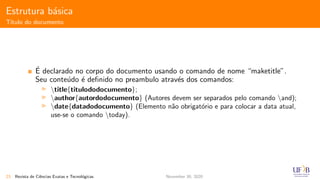

Estrutura b´asica
T´ıtulo do documento
´E declarado no corpo do documento usando o comando de nome “maketitle”.
Seu conte´udo ´e definido no preambulo atrav´es dos comandos:
title{titulododocumento};
author{autordodocumento} (Autores devem ser separados pelo comando and);
date{datadodocumento} (Elemento n˜ao obrigat´orio e para colocar a data atual,
use-se o comando today).
23 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020
Estrutura b´asica
Subdivis˜oes do documento
Estas dependem da classe escolhida.
A seguir, relacionamos os comando dispon´ıveis para a classe report e book (A
presen¸ca dessas subdivis˜oes em outras classes deve ser testada).
chapter{xxx};
section{xxx};
subsection{xxx};
subsubsection{xxx};
paragraph{xxx};
subparagraph{xxx};
Observa¸c˜oes:
Podemos dividir o documento em partes, sem influenciar a numera¸c˜ao dos
cap´ıtulos ou se¸c˜oes. Para isso, utilizamos:
Existe um padr˜ao no LATEXde espa¸camento entre o t´ıtulo da subdivis˜ao e o texto.
Para alterar, ´e necess´ario o uso de Pacotes.
24 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020

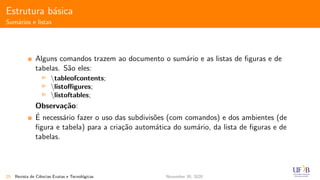

Estrutura b´asica
Sum´arios e listas
Alguns comandos trazem ao documento o sum´ario e as listas de figuras e de
tabelas. S˜ao eles:
tableofcontents;
listoffigures;
listoftables;
Observa¸c˜ao:
´E necess´ario fazer o uso das subdivis˜oes (com comandos) e dos ambientes (de
figura e tabela) para a cria¸c˜ao autom´atica do sum´ario, da lista de figuras e de
tabelas.
25 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020

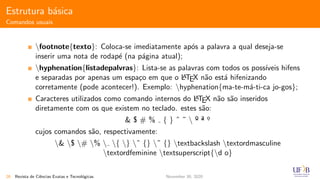

Estrutura b´asica
Comandos usuais
footnote{texto}: Coloca-se imediatamente ap´os a palavra a qual deseja-se
inserir uma nota de rodap´e (na p´agina atual);
hyphenation{listadepalvras}: Lista-se as palavras com todos os poss´ıveis hifens
e separadas por apenas um espa¸co em que o LATEX n˜ao est´a hifenizando
corretamente (pode acontecer!). Exemplo: hyphenation{ma-te-m´a-ti-ca jo-gos};
Caracteres utilizados como comando internos do LATEX n˜ao s˜ao inseridos
diretamente com os que existem no teclado. estes s˜ao:
& $ # % { } ˆ ˜  º ª o.
cujos comandos s˜ao, respectivamente:
& $ # %  { } ˆ {} ˜ {} textbackslash textordmasculine
textordfeminine textsuperscript{d o}
26 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020

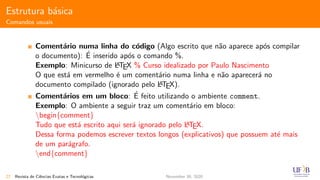

Estrutura b´asica
Comandos usuais
Coment´ario numa linha do c´odigo (Algo escrito que n˜ao aparece ap´os compilar
o documento): ´E inserido ap´os o comando %.
Exemplo: Minicurso de LATEX % Curso idealizado por Paulo Nascimento
O que est´a em vermelho ´e um coment´ario numa linha e n˜ao aparecer´a no
documento compilado (ignorado pelo LATEX).
Coment´arios em um bloco: ´E feito utilizando o ambiente comment.
Exemplo: O ambiente a seguir traz um coment´ario em bloco:
begin{comment}
Tudo que est´a escrito aqui ser´a ignorado pelo LATEX.
Dessa forma podemos escrever textos longos (explicativos) que possuem at´e mais
de um par´agrafo.
end{comment}
27 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020
Formata¸c˜ao
Espa¸camento
S˜ao fatos:
Dois ou mais espa¸cos entre palavras do texto s˜ao convertidos em apenas um;
Espa¸cos em branco no in´ıcio de uma linha e antes da palavra s˜ao ignorados
Uma quebra de linha no c´odigo ´e um espa¸co.
Uma linha em branco no c´odigo, indica mudan¸ca de par´agrafo.
Para aumento de espa¸co utilizamos os seguintes comandos:
hspace{comprimento}: acrescenta espa¸co horizontal de comprimento dado por
um n´umero e acompanhado da unidade de comprimento. Exemplo: hspace{2.5cm}.
vspace{comprimento}: acrescenta espa¸co vertical de comprimento dado por um
n´umero e acompanhado da unidade de comprimento. Exemplo: vspace{1.5pt}
28 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020
Formata¸c˜ao

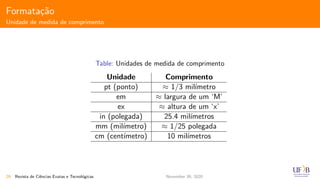

Unidade de medida de comprimento
Table: Unidades de medida de comprimento
Unidade Comprimento
pt (ponto) ≈ 1/3 mil´ımetro
em ≈ largura de um ‘M’
ex ≈ altura de um ‘x’
in (polegada) 25.4 mil´ımetros
mm (mil´ımetro) ≈ 1/25 polegada
cm (cent´ımetro) 10 mil´ımetros
29 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020
Formata¸c˜ao
Quebra de linhas ou de p´aginas
Come¸ca uma nova linha sem iniciar um novo par´agrafo: newline ou ;
For¸ca que haja a quebra da linha: linebreak[n], sendo n um inteiro entre zero e
quatro a prioridade da quebra;
For¸ca que n˜ao haja a quebra da linha: linenobreak[n], sendo n um inteiro entre
zero e quatro a prioridade de n˜ao quebrar a linha;
For¸ca que o argumento de mbox esteja junto, em qualquer circunstˆancia:
mbox{texto};
come¸ca uma nova p´agina: newpage ou clearpage.
30 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020

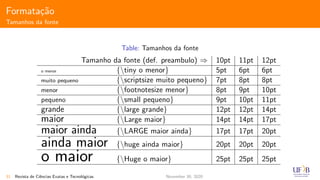

Formata¸c˜ao
Tamanhos da fonte
Table: Tamanhos da fonte
Tamanho da fonte (def. preambulo) ⇒ 10pt 11pt 12pt
o menor {tiny o menor} 5pt 6pt 6pt
muito pequeno {scriptsize muito pequeno} 7pt 8pt 8pt
menor {footnotesize menor} 8pt 9pt 10pt
pequeno {small pequeno} 9pt 10pt 11pt
grande {large grande} 12pt 12pt 14pt
maior {Large maior} 14pt 14pt 17pt
maior ainda {LARGE maior ainda} 17pt 17pt 20pt
ainda maior {huge ainda maior} 20pt 20pt 20pt
o maior {Huge o maior} 25pt 25pt 25pt
31 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020
Formata¸c˜ao
Tamanhos personalizados do texto
Para tamanhos personalizados da fonte, utilizamos o comando
resizebox{tamanhoh}{tamanhov}{texto}
tamanhoh: dimens˜ao do texto na horizontal;
tamanhov: dimens˜ao do texto na vertical;
texto: texto a colocar;
Observa¸c˜ao: Para manter as propor¸c˜oes, indicamos apenas uma das dimens˜oes e a
outra colocamos uma exclama¸c˜ao ‘!’.
32 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020

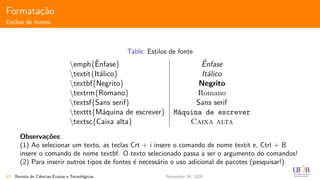

Formata¸c˜ao
Estilos de fontes
Table: Estilos de fonte
emph{ˆEnfase} ˆEnfase
textit{It´alico} It´alico
textbf{Negrito} Negrito
textrm{Romano} Romano
textsf{Sans serif} Sans serif
texttt{M´aquina de escrever} M´aquina de escrever
textsc{Caixa alta} Caixa alta
Observa¸c˜oes:
(1) Ao selecionar um texto, as teclas Crt + i insere o comando de nome textit e, Ctrl + B
insere o comando de nome textbf. O texto selecionado passa a ser o argumento do comandos!
(2) Para inserir outros tipos de fontes ´e necess´ario o uso adicional de pacotes (pesquisar!).
33 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020
Formata¸c˜ao
Sublinhados de textos
´E necess´ario o uso do pacote ulem. Para adicion´a-lo, colocamos no preambulo o
comando:
usepackage[normalem]{ulem}
Table: Sublinhados de textos
uline{sublinhado} sublinhado
uuline{duplo sublinhado} duplo sublinhado
uwave{sublinhado curvo} ::::::::::
sublinhado::::::
curvo
sout{riscado} riscado
xout{muito riscado} //////muito//////////riscado
34 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020

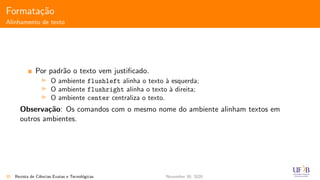

Formata¸c˜ao
Alinhamento de texto
Por padr˜ao o texto vem justificado.
O ambiente flushleft alinha o texto `a esquerda;
O ambiente flushright alinha o texto `a direita;
O ambiente center centraliza o texto.
Observa¸c˜ao: Os comandos com o mesmo nome do ambiente alinham textos em
outros ambientes.
35 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020
Formata¸c˜ao
Cor de texto
Para colorir o texto ´e necess´ario o pacote: usepackage{color}
textcolor{cor}{texto}: Colore o texto;
color{cor}: Se colocado no preambulo, colore todo o texto do documento;
colorbox{cor}{texto}: Colore o fundo no trecho do texto;
fcolorbox{corA}{corB}{texto}: Sendo “corA” a cor da borda e “corB” a cor de
fundo.
Observa¸c˜ao: A quantidade de cores pr´e-definidas (blue, orange, green, yellow, brown,
grey, red, pink, purple) no LATEX tem um n´umero limitado. Para contar com uma nova
cor, devemos defini-la no preambulo atrav´es do comando
definecolor{nomedacor}{RGB}{x,x,x}, onde x representa um n´umero inteiro entre 0
e 255.
36 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020
Formata¸c˜ao

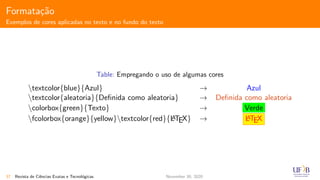

Exemplos de cores aplicadas no texto e no fundo do texto
Table: Empregando o uso de algumas cores
textcolor{blue}{Azul} → Azul
textcolor{aleatoria}{Definida como aleatoria} → Definida como aleatoria
colorbox{green}{Texto} → Verde
fcolorbox{orange}{yellow}textcolor{red}{LATEX} → LATEX
37 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020

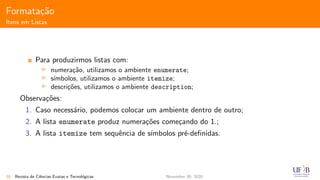

Formata¸c˜ao
Itens em Listas
Para produzirmos listas com:
numera¸c˜ao, utilizamos o ambiente enumerate;
s´ımbolos, utilizamos o ambiente itemize;
descri¸c˜oes, utilizamos o ambiente description;
Observa¸c˜oes:
1. Caso necess´ario, podemos colocar um ambiente dentro de outro;
2. A lista enumerate produz numera¸c˜oes come¸cando do 1.;
3. A lista itemize tem sequˆencia de s´ımbolos pr´e-definidas.
38 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020

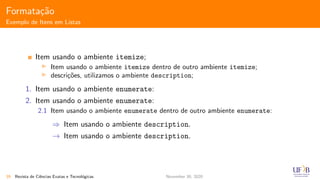

Formata¸c˜ao
Exemplo de Itens em Listas
Item usando o ambiente itemize;
Item usando o ambiente itemize dentro de outro ambiente itemize;
descri¸c˜oes, utilizamos o ambiente description;
1. Item usando o ambiente enumerate:
2. Item usando o ambiente enumerate:
2.1 Item usando o ambiente enumerate dentro de outro ambiente enumerate:
⇒ Item usando o ambiente description.
→ Item usando o ambiente description.
39 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020
Formata¸c˜ao

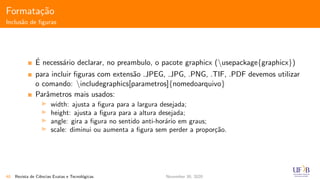

Inclus˜ao de figuras
´E necess´ario declarar, no preambulo, o pacote graphicx (usepackage{graphicx})
para incluir figuras com extens˜ao .JPEG, .JPG, .PNG, .TIF, .PDF devemos utilizar
o comando: includegraphics[parametros]{nomedoarquivo}
Parˆametros mais usados:
width: ajusta a figura para a largura desejada;
height: ajusta a figura para a altura desejada;
angle: gira a figura no sentido anti-hor´ario em graus;
scale: diminui ou aumenta a figura sem perder a propor¸c˜ao.
40 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020
Formata¸c˜ao

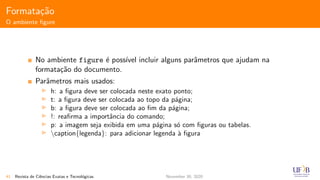

O ambiente figure
No ambiente figure ´e poss´ıvel incluir alguns parˆametros que ajudam na
formata¸c˜ao do documento.
Parˆametros mais usados:
h: a figura deve ser colocada neste exato ponto;
t: a figura deve ser colocada ao topo da p´agina;
b: a figura deve ser colocada ao fim da p´agina;
!: reafirma a importˆancia do comando;
p: a imagem seja exibida em uma p´agina s´o com figuras ou tabelas.
caption{legenda}: para adicionar legenda `a figura
41 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020

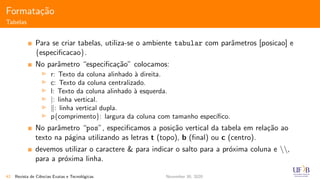

Formata¸c˜ao
Tabelas
Para se criar tabelas, utiliza-se o ambiente tabular com parˆametros [posicao] e
{especificacao}.
No parˆametro “especifica¸c˜ao” colocamos:
r: Texto da coluna alinhado `a direita.
c: Texto da coluna centralizado.
l: Texto da coluna alinhado `a esquerda.
|: linha vertical.
: linha vertical dupla.
p{comprimento}: largura da coluna com tamanho espec´ıfico.
No parˆametro “pos”, especificamos a posi¸c˜ao vertical da tabela em rela¸c˜ao ao
texto na p´agina utilizando as letras t (topo), b (final) ou c (centro).
devemos utilizar o caractere & para indicar o salto para a pr´oxima coluna e ,
para a pr´oxima linha.
42 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020

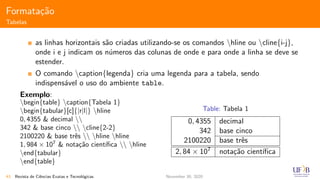

Formata¸c˜ao
Tabelas
as linhas horizontais s˜ao criadas utilizando-se os comandos hline ou cline{i-j},
onde i e j indicam os n´umeros das colunas de onde e para onde a linha se deve se
estender.
O comando caption{legenda} cria uma legenda para a tabela, sendo
indispens´avel o uso do ambiente table.
Exemplo:
begin{table} caption{Tabela 1}
begin{tabular}[c]{|r|l|} hline
0, 4355 & decimal
342 & base cinco  cline{2-2}
2100220 & base trˆes  hline hline
1, 984 × 107
& nota¸c˜ao cient´ıfica  hline
end{tabular}
end{table}
Table: Tabela 1
0, 4355 decimal
342 base cinco
2100220 base trˆes
2, 84 × 107 nota¸c˜ao cient´ıfica
43 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020

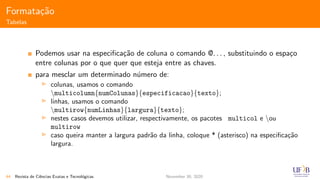

Formata¸c˜ao
Tabelas
Podemos usar na especifica¸c˜ao de coluna o comando @. . . , substituindo o espa¸co
entre colunas por o que quer que esteja entre as chaves.
para mesclar um determinado n´umero de:
colunas, usamos o comando
multicolumn{numColunas}{especificacao}{texto};
linhas, usamos o comando
multirow{numLinhas}{largura}{texto};
nestes casos devemos utilizar, respectivamente, os pacotes multicol e ou
multirow
caso queira manter a largura padr˜ao da linha, coloque * (asterisco) na especifica¸c˜ao
largura.
44 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020

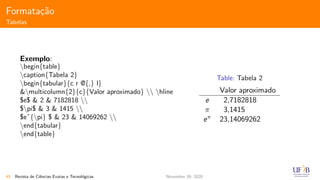

Formata¸c˜ao
Tabelas
Exemplo:
begin{table}
caption{Tabela 2}
begin{tabular}{c r @{,} l}
&multicolumn{2}{c}{Valor aproximado}  hline
$e$ & 2 & 7182818
$pi$ & 3 & 1415
$eˆ{pi} $ & 23 & 14069262
end{tabular}
end{table}
Table: Tabela 2
Valor aproximado
e 2,7182818
π 3,1415
eπ 23,14069262
45 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020

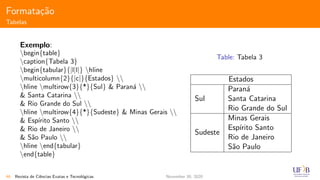

Formata¸c˜ao
Tabelas
Exemplo:
begin{table}
caption{Tabela 3}
begin{tabular}{|l|l|} hline
multicolumn{2}{|c|}{Estados}
hline multirow{3}{*}{Sul} & Paran´a
& Santa Catarina
& Rio Grande do Sul
hline multirow{4}{*}{Sudeste} & Minas Gerais
& Esp´ırito Santo
& Rio de Janeiro
& S˜ao Paulo
hline end{tabular}
end{table}
Table: Tabela 3
Estados
Sul
Paran´a
Santa Catarina
Rio Grande do Sul
Sudeste
Minas Gerais
Esp´ırito Santo
Rio de Janeiro
S˜ao Paulo
46 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020
Formata¸c˜ao

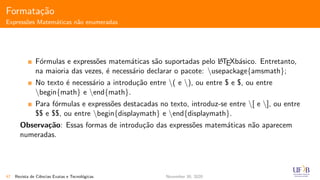

Express˜oes Matem´aticas n˜ao enumeradas
F´ormulas e express˜oes matem´aticas s˜ao suportadas pelo LATEXb´asico. Entretanto,
na maioria das vezes, ´e necess´ario declarar o pacote: usepackage{amsmath};
No texto ´e necess´ario a introdu¸c˜ao entre ( e ), ou entre $ e $, ou entre
begin{math} e end{math}.
Para f´ormulas e express˜oes destacadas no texto, introduz-se entre [ e ], ou entre
$$ e $$, ou entre begin{displaymath} e end{displaymath}.
Observa¸c˜ao: Essas formas de introdu¸c˜ao das express˜oes matem´aticas n˜ao aparecem
numeradas.
47 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020

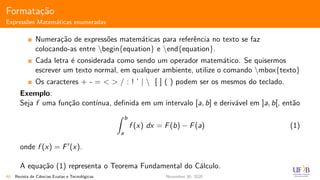

Formata¸c˜ao
Express˜oes Matem´aticas enumeradas
Numera¸c˜ao de express˜oes matem´aticas para referˆencia no texto se faz
colocando-as entre begin{equation} e end{equation}.
Cada letra ´e considerada como sendo um operador matem´atico. Se quisermos
escrever um texto normal, em qualquer ambiente, utilize o comando mbox{texto}
Os caracteres + - = < > / : ! ’ |  [ ] ( ) podem ser os mesmos do teclado.
Exemplo:
Seja f uma fun¸c˜ao cont´ınua, definida em um intervalo [a, b] e deriv´avel em ]a, b[, ent˜ao
b
a
f (x) dx = F(b) − F(a) (1)
onde f (x) = F (x).
A equa¸c˜ao (1) representa o Teorema Fundamental do C´alculo.
48 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020
Formata¸c˜ao
Espa¸camentos em ambiente matem´atico
Quando se faz necess´ario dar espa¸co entre express˜oes em um ambiente
matem´atico, podemos usar comandos:
para pequenos espa¸camentos: , : ou ;
para grandes espa¸camentos: quad ou qquad
para espa¸camento negativo: !
49 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020
Formata¸c˜ao
Tamanho de delimitadores no ambiente matem´atico
Certas express˜oes necessitam de delimitadores maiores. Neste caso, deveremos
coloc´a-las entre left delimitador express˜ao delimitador right
Exemplo:
∂
∂x
f
2
2x + 9y = −3
−3x + 5y = 7
50 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020
Formata¸c˜ao

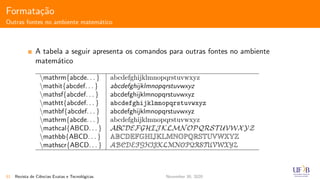

Outras fontes no ambiente matem´atico
A tabela a seguir apresenta os comandos para outras fontes no ambiente
matem´atico
mathrm{abcde. . . } abcdefghijklmnopqrstuvwxyz
mathit{abcdef. . . } abcdefghijklmnopqrstuvwxyz
mathsf{abcdef. . . } abcdefghijklmnopqrstuvwxyz
mathtt{abcdef. . . } abcdefghijklmnopqrstuvwxyz
mathbf{abcdef. . . } abcdefghijklmnopqrstuvwxyz
mathrm{abcde. . . } abcdefghijklmnopqrstuvwxyz
mathcal{ABCD. . . } ABCDEFGHIJ KLMNOPQRST UVWXYZ
mathbb{ABCD. . . } ABCDEFGHIJKLMNOPQRSTUVWXYZ
mathscr{ABCD. . . } ABCDEFGHIJKLMNOPQRSTUVWXYZ
51 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020

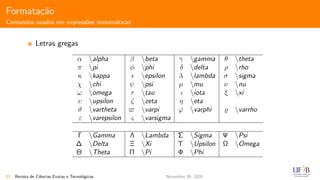

Formata¸c˜ao
Comandos usados em express˜oes matem´aticas
Letras gregas
α alpha β beta γ gamma θ theta
π pi φ phi δ delta ρ rho
κ kappa epsilon λ lambda σ sigma
χ chi ψ psi µ mu ν nu
ω omega τ tau ι iota ξ xi
υ upsilon ζ zeta η eta
ϑ vartheta varpi ϕ varphi varrho
ε varepsilon ς varsigma
Γ Gamma Λ Lambda Σ Sigma Ψ Psi
∆ Delta Ξ Xi Υ Upsilon Ω Omega
Θ Theta Π Pi Φ Phi
52 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020

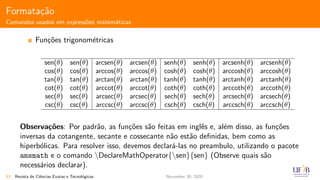

Formata¸c˜ao
Comandos usados em express˜oes matem´aticas
Fun¸c˜oes trigonom´etricas
sen(θ) sen(θ) arcsen(θ) arcsen(θ) senh(θ) senh(θ) arcsenh(θ) arcsenh(θ)
cos(θ) cos(θ) arccos(θ) arccos(θ) cosh(θ) cosh(θ) arccosh(θ) arccosh(θ)
tan(θ) tan(θ) arctan(θ) arctan(θ) tanh(θ) tanh(θ) arctanh(θ) arctanh(θ)
cot(θ) cot(θ) arccot(θ) arccot(θ) coth(θ) coth(θ) arccoth(θ) arccoth(θ)
sec(θ) sec(θ) arcsec(θ) arcsec(θ) sech(θ) sech(θ) arcsech(θ) arcsech(θ)
csc(θ) csc(θ) arccsc(θ) arccsc(θ) csch(θ) csch(θ) arccsch(θ) arccsch(θ)
Observa¸c˜oes: Por padr˜ao, as fun¸c˜oes s˜ao feitas em inglˆes e, al´em disso, as fun¸c˜oes
inversas da cotangente, secante e cossecante n˜ao est˜ao definidas, bem como as
hiperb´olicas. Para resolver isso, devemos declar´a-las no preambulo, utilizando o pacote
amsmath e o comando DeclareMathOperator{sen}{sen} (Observe quais s˜ao
necess´arios declarar).
53 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020

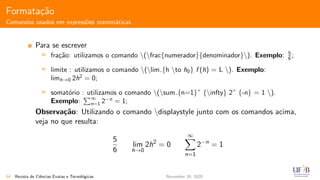

Formata¸c˜ao
Comandos usados em express˜oes matem´aticas
Para se escrever
fra¸c˜ao: utilizamos o comando (frac{numerador}{denominador}). Exemplo: 5
6 ;
limite : utilizamos o comando (lim {h to h0} f (h) = L ). Exemplo:
limh→0 2h2
= 0;
somat´orio : utilizamos o comando (sum {n=1}ˆ {infty} 2ˆ {-n} = 1 ).
Exemplo:
∞
n=1 2−n
= 1;
Observa¸c˜ao: Utilizando o comando displaystyle junto com os comandos acima,
veja no que resulta:
5
6
lim
h→0
2h2
= 0
∞
n=1
2−n
= 1
54 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020

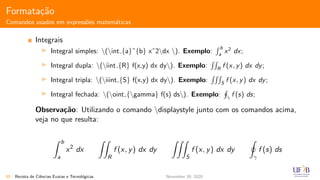

Formata¸c˜ao
Comandos usados em express˜oes matem´aticas
Integrais
Integral simples: (int {a}ˆ{b} xˆ2dx ). Exemplo:
b
a
x2
dx;
Integral dupla: (iint {R} f(x,y) dx dy). Exemplo: R
f (x, y) dx dy;
Integral tripla: (iiint {S} f(x,y) dx dy). Exemplo: S
f (x, y) dx dy;
Integral fechada: (oint {gamma} f(s) ds). Exemplo: γ
f (s) ds;
Observa¸c˜ao: Utilizando o comando displaystyle junto com os comandos acima,
veja no que resulta:
b
a
x2
dx
R
f (x, y) dx dy
S
f (x, y) dx dy
γ
f (s) ds
55 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020

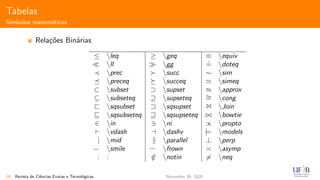

Tabelas
S´ımbolos matem´aticos
Rela¸c˜oes Bin´arias
≤ leq ≥ geq ≡ equiv
ll gg
.
= doteq
prec succ ∼ sim
preceq succeq simeq
⊂ subset ⊃ supset ≈ approx
⊆ subseteq ⊇ supseteq ∼= cong
` sqsubset a sqsupset I Join
sqsubseteq sqsupseteq bowtie
∈ in ni ∝ propto
vdash dashv |= models
| mid parallel ⊥ perp
smile frown asymp
: : /∈ notin = neq
56 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020

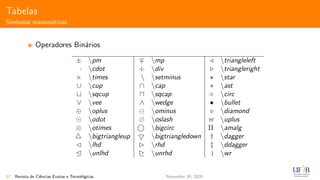

Tabelas
S´ımbolos matem´aticos
Operadores Bin´arios
± pm mp triangleleft
· cdot ÷ div triangleright
× times  setminus star
∪ cup ∩ cap ∗ ast
sqcup sqcap ◦ circ
∨ vee ∧ wedge • bullet
⊕ oplus ominus diamond
odot oslash uplus
⊗ otimes bigcirc amalg
bigtriangleup bigtriangledown † dagger
¡ lhd £ rhd ‡ ddagger
¢ unlhd ¤ unrhd wr
57 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020
Tabelas
S´ımbolos matem´aticos

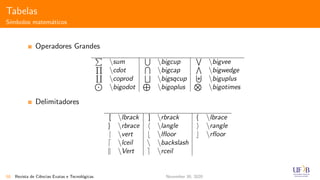

Operadores Grandes
sum bigcup bigvee
cdot bigcap bigwedge
coprod bigsqcup biguplus
bigodot bigoplus bigotimes
Delimitadores
[ lbrack ] rbrack { lbrace
} rbrace langle rangle
| vert lfloor rfloor
lceil  backslash
Vert rceil
58 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020

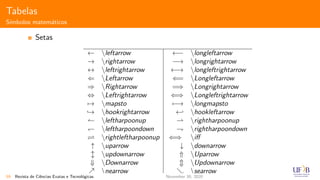

Tabelas
S´ımbolos matem´aticos
Setas
← leftarrow ←− longleftarrow
→ rightarrow −→ longrightarrow
↔ leftrightarrow ←→ longleftrightarrow
⇐ Leftarrow ⇐= Longleftarrow
⇒ Rightarrow =⇒ Longrightarrow
⇔ Leftrightarrow ⇐⇒ Longleftrightarrow
→ mapsto −→ longmapsto
→ hookrightarrow ← hookleftarrow
leftharpoonup rightharpoonup
leftharpoondown rightharpoondown
rightleftharpoonup ⇐⇒ iff
↑ uparrow ↓ downarrow
updownarrow ⇑ Uparrow
⇓ Downarrow Updownarrow
nearrow searrow
59 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020

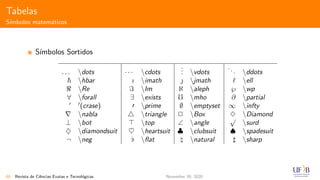

Tabelas
S´ımbolos matem´aticos
S´ımbolos Sortidos
. . . dots · · · cdots
... vdots
... ddots
hbar ı imath  jmath ell
Re Im ℵ aleph ℘ wp
∀ forall ∃ exists H mho ∂ partial
(crase) prime ∅ emptyset ∞ infty
nabla triangle P Box Q Diamond
⊥ bot top ∠ angle
√
surd
♦ diamondsuit ♥ heartsuit ♣ clubsuit ♠ spadesuit
¬ neg flat natural sharp
60 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020

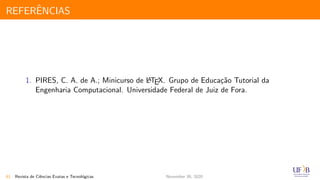

REFERˆENCIAS
1. PIRES, C. A. de A.; Minicurso de LATEX. Grupo de Educa¸c˜ao Tutorial da
Engenharia Computacional. Universidade Federal de Juiz de Fora.
61 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020
FIM
Votos e agradecimentos
Desejo que esta apresenta¸c˜ao aguce sua curiosidade e fa¸ca com que vocˆe opte pelo
LATEX na edi¸c˜ao dos seus pr´oximos textos!
Agradecido pela aten¸c˜ao!
62 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020

Mais conteúdo relacionado

Mais procurados

8ºano mat teorema de-pitagoras-problemas
8ºano mat teorema de-pitagoras-problemas8ºano mat teorema de-pitagoras-problemas
8ºano mat teorema de-pitagoras-problemas
silvia_lfr

Exercícios de paralelepípedo e cubo
Exercícios de paralelepípedo e cuboExercícios de paralelepípedo e cubo
Exercícios de paralelepípedo e cubo
Fabiana Gonçalves


Mais procurados (20)

A Contribuição da Etnomatemática no Processo ensino Aprendizagem no ensino Fu...
A Contribuição da Etnomatemática no Processo ensino Aprendizagem no ensino Fu...A Contribuição da Etnomatemática no Processo ensino Aprendizagem no ensino Fu...
A Contribuição da Etnomatemática no Processo ensino Aprendizagem no ensino Fu...

Atividade com fracao[1]
Atividade com fracao[1]Atividade com fracao[1]
Atividade com fracao[1]

14 produto misto volume paralelepipedo
14 produto misto volume paralelepipedo14 produto misto volume paralelepipedo
14 produto misto volume paralelepipedo

Plano de Aula: Progressão Aritmética
Plano de Aula: Progressão AritméticaPlano de Aula: Progressão Aritmética
Plano de Aula: Progressão Aritmética

FUNÇÃO POLINOMIAL DO 2º GRAU.pptx
FUNÇÃO POLINOMIAL DO  2º GRAU.pptxFUNÇÃO POLINOMIAL DO  2º GRAU.pptx
FUNÇÃO POLINOMIAL DO 2º GRAU.pptx

Interpretando gráficos e tabelas – em situações do cotidiano.pptx
Interpretando gráficos e tabelas – em situações do cotidiano.pptxInterpretando gráficos e tabelas – em situações do cotidiano.pptx
Interpretando gráficos e tabelas – em situações do cotidiano.pptx

Ponto de máximo e ponto de mínimo
Ponto de máximo e ponto de mínimoPonto de máximo e ponto de mínimo
Ponto de máximo e ponto de mínimo

Enem - Matemática e suas Tecnologias
Enem - Matemática e suas TecnologiasEnem - Matemática e suas Tecnologias
Enem - Matemática e suas Tecnologias

Etnomatemática
EtnomatemáticaEtnomatemática
Etnomatemática

Perimetros áreas
Perimetros áreasPerimetros áreas
Perimetros áreas

Adição naturais
Adição naturais Adição naturais
Adição naturais

Lista de Exercícios 2 – Números Inteiros
Lista de Exercícios 2 – Números InteirosLista de Exercícios 2 – Números Inteiros
Lista de Exercícios 2 – Números Inteiros

8ºano mat teorema de-pitagoras-problemas
8ºano mat teorema de-pitagoras-problemas8ºano mat teorema de-pitagoras-problemas
8ºano mat teorema de-pitagoras-problemas

Lista de exercícios de função afim
Lista de exercícios de função afimLista de exercícios de função afim
Lista de exercícios de função afim

Exercícios do 6 ano
Exercícios do 6 anoExercícios do 6 ano
Exercícios do 6 ano

Conjuntos numéricos
Conjuntos numéricosConjuntos numéricos
Conjuntos numéricos

Exercícios de paralelepípedo e cubo
Exercícios de paralelepípedo e cuboExercícios de paralelepípedo e cubo
Exercícios de paralelepípedo e cubo

Atividades revisão de matemática 8º ano
Atividades revisão de matemática   8º anoAtividades revisão de matemática   8º ano
Atividades revisão de matemática 8º ano

Relacoes metricas no triangulo retangulo 9 ano
Relacoes metricas no triangulo retangulo 9 anoRelacoes metricas no triangulo retangulo 9 ano
Relacoes metricas no triangulo retangulo 9 ano

Matemática - Aula 4
Matemática - Aula 4Matemática - Aula 4
Matemática - Aula 4


Semelhante a Tutorial latex

Semelhante a Tutorial latex (20)

Introdução ao Latex
Introdução ao LatexIntrodução ao Latex
Introdução ao Latex

Minicurso - Introdução ao LaTeX
Minicurso - Introdução ao LaTeXMinicurso - Introdução ao LaTeX
Minicurso - Introdução ao LaTeX

Latex2e - guia rápido e básico
Latex2e - guia rápido e básicoLatex2e - guia rápido e básico
Latex2e - guia rápido e básico

Apostila latex 2010
Apostila latex 2010Apostila latex 2010
Apostila latex 2010

LabTeX Presentation
LabTeX  PresentationLabTeX  Presentation
LabTeX Presentation

Cartilha de R para Estatística e Data Science.pdf
Cartilha de R para Estatística e Data Science.pdfCartilha de R para Estatística e Data Science.pdf
Cartilha de R para Estatística e Data Science.pdf

Introdução ao LaTeX - Mini-Curso da XI SACSIS
Introdução ao LaTeX - Mini-Curso da XI SACSISIntrodução ao LaTeX - Mini-Curso da XI SACSIS
Introdução ao LaTeX - Mini-Curso da XI SACSIS

Tex2000
Tex2000Tex2000
Tex2000

1livro latex 1_1_pdf
1livro latex 1_1_pdf1livro latex 1_1_pdf
1livro latex 1_1_pdf

Latex - Minicurso Básico
Latex - Minicurso BásicoLatex - Minicurso Básico
Latex - Minicurso Básico

Introdução ao LaTeX - Wanderson Henrique Camargo Ros
 Introdução ao LaTeX - Wanderson Henrique Camargo Ros Introdução ao LaTeX - Wanderson Henrique Camargo Ros
Introdução ao LaTeX - Wanderson Henrique Camargo Ros

Minicurso LaTeX
Minicurso LaTeXMinicurso LaTeX
Minicurso LaTeX

Visualg
VisualgVisualg
Visualg

Visualg 1231617089791929-2
Visualg 1231617089791929-2Visualg 1231617089791929-2
Visualg 1231617089791929-2

Documentação de Arquitetura de Software Aplicando o C4 Model
Documentação de Arquitetura  de Software Aplicando o C4 ModelDocumentação de Arquitetura  de Software Aplicando o C4 Model
Documentação de Arquitetura de Software Aplicando o C4 Model

Introdução ao LaTeX
Introdução ao LaTeXIntrodução ao LaTeX
Introdução ao LaTeX

LaTeX Básico I
LaTeX Básico ILaTeX Básico I
LaTeX Básico I

Algoritomos aula 3 rafael
Algoritomos aula 3 rafaelAlgoritomos aula 3 rafael
Algoritomos aula 3 rafael

Desenvolvendo com Bootstrap: um framework front-end que vale a pena!
Desenvolvendo com Bootstrap: um framework front-end que vale a pena!Desenvolvendo com Bootstrap: um framework front-end que vale a pena!
Desenvolvendo com Bootstrap: um framework front-end que vale a pena!

Minicurso Latex PET Computação
Minicurso Latex PET ComputaçãoMinicurso Latex PET Computação
Minicurso Latex PET Computação


Mais de Paulo Nascimento (14)

CN C01 Sistemas em Ponto Flutuante
CN C01 Sistemas em Ponto FlutuanteCN C01 Sistemas em Ponto Flutuante
CN C01 Sistemas em Ponto Flutuante

Distribuicao continua
Distribuicao continuaDistribuicao continua
Distribuicao continua

CN 07
CN 07CN 07
CN 07

Integracaonumerica
IntegracaonumericaIntegracaonumerica
Integracaonumerica

Slides cn c05
Slides cn c05Slides cn c05
Slides cn c05

Slide cn c05 2020.1
Slide cn c05 2020.1Slide cn c05 2020.1
Slide cn c05 2020.1

Slide c03 c cn 2020.1
Slide c03 c cn 2020.1Slide c03 c cn 2020.1
Slide c03 c cn 2020.1

Slide c03b cn 2020.1
Slide c03b cn 2020.1Slide c03b cn 2020.1
Slide c03b cn 2020.1

Slide c03a cn 2020.1
Slide c03a cn 2020.1Slide c03a cn 2020.1
Slide c03a cn 2020.1

Slides numerico c02
Slides numerico c02Slides numerico c02
Slides numerico c02

Lmatead alg2020.1 s06
Lmatead alg2020.1 s06Lmatead alg2020.1 s06
Lmatead alg2020.1 s06

Introdução ao Cálculo Numérico S06
Introdução ao Cálculo Numérico S06Introdução ao Cálculo Numérico S06
Introdução ao Cálculo Numérico S06

Slide S05
Slide S05Slide S05
Slide S05

Lmatead icns05
Lmatead icns05Lmatead icns05
Lmatead icns05


Último

PPP6_ciencias final 6 ano ano de 23/24 final
PPP6_ciencias final 6 ano ano de 23/24 finalPPP6_ciencias final 6 ano ano de 23/24 final
PPP6_ciencias final 6 ano ano de 23/24 final
carlaOliveira438


Último (20)

Unidade 4 (Texto poético) (Teste sem correção) (2).docx
Unidade 4 (Texto poético) (Teste sem correção) (2).docxUnidade 4 (Texto poético) (Teste sem correção) (2).docx
Unidade 4 (Texto poético) (Teste sem correção) (2).docx

04_GuiaDoCurso_Neurociência, Psicologia Positiva e Mindfulness.pdf
04_GuiaDoCurso_Neurociência, Psicologia Positiva e Mindfulness.pdf04_GuiaDoCurso_Neurociência, Psicologia Positiva e Mindfulness.pdf
04_GuiaDoCurso_Neurociência, Psicologia Positiva e Mindfulness.pdf

EB1 Cumeada Co(n)Vida à Leitura - Livros à Solta_Serta.pptx
EB1 Cumeada Co(n)Vida à Leitura - Livros à Solta_Serta.pptxEB1 Cumeada Co(n)Vida à Leitura - Livros à Solta_Serta.pptx
EB1 Cumeada Co(n)Vida à Leitura - Livros à Solta_Serta.pptx

Respostas prova do exame nacional Port. 2008 - 1ª fase - Criterios.pdf
Respostas prova do exame nacional Port. 2008 - 1ª fase - Criterios.pdfRespostas prova do exame nacional Port. 2008 - 1ª fase - Criterios.pdf
Respostas prova do exame nacional Port. 2008 - 1ª fase - Criterios.pdf

Enunciado_da_Avaliacao_1__Sociedade_Cultura_e_Contemporaneidade_(ED70200).pdf
Enunciado_da_Avaliacao_1__Sociedade_Cultura_e_Contemporaneidade_(ED70200).pdfEnunciado_da_Avaliacao_1__Sociedade_Cultura_e_Contemporaneidade_(ED70200).pdf
Enunciado_da_Avaliacao_1__Sociedade_Cultura_e_Contemporaneidade_(ED70200).pdf

Exercícios de Clima no brasil e no mundo.pdf
Exercícios de Clima no brasil e no mundo.pdfExercícios de Clima no brasil e no mundo.pdf
Exercícios de Clima no brasil e no mundo.pdf

"Nós Propomos! Escola Secundária em Pedrógão Grande"
"Nós Propomos! Escola Secundária em Pedrógão Grande""Nós Propomos! Escola Secundária em Pedrógão Grande"
"Nós Propomos! Escola Secundária em Pedrógão Grande"

prova do exame nacional Port. 2008 - 2ª fase - Criterios.pdf
prova do exame nacional Port. 2008 - 2ª fase - Criterios.pdfprova do exame nacional Port. 2008 - 2ª fase - Criterios.pdf
prova do exame nacional Port. 2008 - 2ª fase - Criterios.pdf

APH- Avaliação de cena , analise geral do ambiente e paciente.
APH- Avaliação de cena , analise geral do ambiente e paciente.APH- Avaliação de cena , analise geral do ambiente e paciente.
APH- Avaliação de cena , analise geral do ambiente e paciente.

Slides Lição 8, Betel, Ordenança para confessar os pecados e perdoar as ofens...
Slides Lição 8, Betel, Ordenança para confessar os pecados e perdoar as ofens...Slides Lição 8, Betel, Ordenança para confessar os pecados e perdoar as ofens...
Slides Lição 8, Betel, Ordenança para confessar os pecados e perdoar as ofens...

bem estar animal em proteção integrada componente animal
bem estar animal em proteção integrada componente animalbem estar animal em proteção integrada componente animal
bem estar animal em proteção integrada componente animal

Enunciado_da_Avaliacao_1__Sistemas_de_Informacoes_Gerenciais_(IL60106).pdf
Enunciado_da_Avaliacao_1__Sistemas_de_Informacoes_Gerenciais_(IL60106).pdfEnunciado_da_Avaliacao_1__Sistemas_de_Informacoes_Gerenciais_(IL60106).pdf
Enunciado_da_Avaliacao_1__Sistemas_de_Informacoes_Gerenciais_(IL60106).pdf

ufcd_9649_Educação Inclusiva e Necessidades Educativas Especificas_índice.pdf
ufcd_9649_Educação Inclusiva e Necessidades Educativas Especificas_índice.pdfufcd_9649_Educação Inclusiva e Necessidades Educativas Especificas_índice.pdf
ufcd_9649_Educação Inclusiva e Necessidades Educativas Especificas_índice.pdf

Slides Lição 8, Central Gospel, Os 144 Mil Que Não Se Curvarão Ao Anticristo....
Slides Lição 8, Central Gospel, Os 144 Mil Que Não Se Curvarão Ao Anticristo....Slides Lição 8, Central Gospel, Os 144 Mil Que Não Se Curvarão Ao Anticristo....
Slides Lição 8, Central Gospel, Os 144 Mil Que Não Se Curvarão Ao Anticristo....

análise obra Nós matamos o cão Tinhoso.pdf
análise obra Nós matamos o cão Tinhoso.pdfanálise obra Nós matamos o cão Tinhoso.pdf
análise obra Nós matamos o cão Tinhoso.pdf

Descrever e planear atividades imersivas estruturadamente
Descrever e planear atividades imersivas estruturadamenteDescrever e planear atividades imersivas estruturadamente
Descrever e planear atividades imersivas estruturadamente

PPP6_ciencias final 6 ano ano de 23/24 final
PPP6_ciencias final 6 ano ano de 23/24 finalPPP6_ciencias final 6 ano ano de 23/24 final
PPP6_ciencias final 6 ano ano de 23/24 final

Produção de poemas - Reciclar é preciso
Produção  de  poemas  -  Reciclar é precisoProdução  de  poemas  -  Reciclar é preciso
Produção de poemas - Reciclar é preciso

Nós Propomos! Infraestruturas em Proença-a-Nova
Nós Propomos! Infraestruturas em Proença-a-NovaNós Propomos! Infraestruturas em Proença-a-Nova
Nós Propomos! Infraestruturas em Proença-a-Nova

As Mil Palavras Mais Usadas No Inglês (Robert de Aquino) (Z-Library).pdf
As Mil Palavras Mais Usadas No Inglês (Robert de Aquino) (Z-Library).pdfAs Mil Palavras Mais Usadas No Inglês (Robert de Aquino) (Z-Library).pdf
As Mil Palavras Mais Usadas No Inglês (Robert de Aquino) (Z-Library).pdf


Tutorial latex

  • 1. Minicurso Latex I Semin´ario Internacional do Coletivo de Editores November 30, 2020 Paulo Henrique Ribeiro do Nascimento
  • 2. Sobre o LATEX2e Conceito e algumas curiosidades O LATEX(pron´uncia “latec”) ´e um conjunto de macros (padr˜oes de entrada convertidos em comandos) para a produ¸c˜ao de textos impressos de alta qualidade da tipografia TEX, criada por (Donald Knuth). A primeira vers˜ao foi lan¸cada em 1985. Atualmente, LATEX2e (1994) ´e a vers˜ao mais recente e est´avel. O principal criador do LATEX´e Leslie Lamport (matem´atico formado em Massachusetts Institute of Technology - MIT). Motiva¸c˜ao: o mal acabamento do The Art of Computer Programming, Vol. 3 (livro do D. Knuth). 2 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020
  • 3. Sobre o LATEX2e Principais Caracter´ısticas Utilizado no mundo inteiro em produ¸c˜oes t´ecnicas e cient´ıficas. Gratuito e livre (qualquer pessoa pode criar seus pr´oprios temas e configura¸c˜oes personalizadas). Documento ´e editado na extens˜ao .tex, e compilado para gerar um PDF. 3 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020
  • 4. Sobre o LATEX2e Vantagens Formatos profissionais est˜ao dispon´ıveis e sua adapta¸c˜ao ´e f´acil; ´Otima formata¸c˜ao para f´ormulas e s´ımbolos matem´aticos; Estruturas complexas, como rodap´es, s˜ao facilmente geradas; Encoraja os autores para escrever textos melhores e estruturados; Funciona na maioria da plataformas dispon´ıveis; O c´odigo ´e est´avel e flex´ıvel, pode ser escrito em computadores e editores diferentes pois n˜ao h´a perda de formata¸c˜ao; LATEX´e WYSIWYM (O que vocˆe vˆe ´e o que vocˆe significa), ou seja, prioriza as informa¸c˜oes do texto para que a complexidade da formata¸c˜ao do documento fique por conta do computador. 4 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020
  • 5. Sobre o LATEX2e Desvantagens Mais complexo para utiliza¸c˜ao e, por isso, exige tempo e dedica¸c˜ao para o seu uso; Na maioria dos editores n˜ao visualizamos aquilo que escrevemos, ao contr´ario do Word, que ´e um programa WYSIWYG (O que vocˆe vˆe ´e o que vocˆe tem) 5 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020
  • 6. Sobre o LATEX2e O que ´e melhor, Word ou LATEX? N˜ao existe uma resposta, pois cada um tem uma finalidade. O Word foi feito para documentos em geral, onde a organiza¸c˜ao do documento n˜ao seja complexa e cujo tamanho n˜ao seja t˜ao grande. O LATEX, para confeccionar documentos que possuem normas r´ıgidas de formata¸c˜ao/organiza¸c˜ao, entretanto, alguns usu´arios (podemos dizer que a maioria) n˜ao precisam se preocupar tanto com elas. 6 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020
  • 7. Editores para o uso da linguagem LATEX2e O Overleaf Existem diversos editores (Winedt, Texlive, Overleaf, etc.); A grande maioria ´e para serem operados localmente; A escolha aqui ser´a pelo Overleaf, uma ferramenta online que possui planos gratuitos ou pagos; Mesmo na vers˜ao gratuita ´e poss´ıvel que duas pessoas trabalhem em projetos ao mesmo tempo (vantagem), entretanto com um tempo limitado (1 min) para gerar o arquivo em pdf (desvantagem); As altera¸c˜oes s˜ao salvas quase que automaticamente. Para garantir, clique em Recompilar; Link da p´agina do Overleaf: https://pt.overleaf.com/ 7 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020
  • 8. CADASTRO P´agina inicial do Overleaf Passo 01: Clique em Registrar ou Entrar para acessar um perfil existente. Figure: P´agina inicial do Overleaf 8 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020
  • 9. CADASTRO Criar ou acessar uma conta Passo 02: Preencha os campos com os dados para cria¸c˜ao/acesso `a conta. Para o primeiro acesso ser´a necess´ario confirmar o email fornecido. Figure: P´agina de login do Overleaf 9 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020
  • 10. PROJETO Criar um projeto Passo 03: Figure: P´agina de login do Overleaf 10 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020
  • 11. PROJETO Criar um projeto Passo 04: Figure: 11 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020
  • 12. PROJETO Criar um projeto Passo 05: Figure: 12 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020
  • 13. PROJETO Criar um projeto Passo 06: Figure: 13 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020
  • 14. PROJETO Criar um projeto Passo 07: Figure: 14 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020
  • 15. PROJETO Observa¸c˜oes importantes Ao utilizar arquivos externos (imagens, etc) lembre de fazer o upload atrav´es do terceiro bot˜ao “Carregar”, localizado na barra dos arquivos (canto superior esquerdo). Para fazer o download do documento ou do projeto, clique no respectivo bot˜ao, localizado no canto superior direito, ao lado do bot˜ao “Recompilar”. 15 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020
  • 16. Estrutura b´asica O arquivo principal O arquivo principal ´e denominado por main.tex (padr˜ao); Neste temos duas estruturas: o preambulo e o corpo do documento; O corpo do documento ´e localizado entre os comandos begin{document} e end{document}; O preambulo ´e localizado antes do comando begin{document}. 16 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020
  • 17. Estrutura b´asica Comando e Ambiente Os comandos: S˜ao respons´aveis pela configura¸c˜ao de elementos do documento; Sempre come¸cam por uma barra invertida (); Contˆem parˆametros obrigat´orios, que s˜ao especificados entre chaves ({}); Podem conter parˆametros opcionais, que s˜ao especificados entre colchetes ([]). nomedocomando[opcional]{obrigatorio} Os Ambientes: S˜ao comandos que configuram uma determinada regi˜ao do corpo do documento. S˜ao SEMPRE formados entre os comandos: begin{nomedoambiente} e end{nomedoambiente} 17 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020
  • 18. Estrutura b´asica Pacotes S˜ao arquivos (geralmente j´a pr´e concebidos e trazidos na instala¸c˜ao) que servem como uma extens˜ao para cobrir o que o LATEXb´asico n˜ao suporta, como linguagens estrangeiras, matem´aticas e para confec¸c˜ao de gr´aficos, atingindo todo o documento; Devem ser colocados no preambulo do documento usando o c´odigo: usepackage[parametrosopcionais]{nomedopacote} 18 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020
  • 19. Estrutura b´asica Pacotes Essenciais usepackage[brazil]{babel}: gera datas e nomes em portuguˆes com o estilo brasileiro. usepackage[utf8]{inputenc}: permite o uso de caracteres com acentos. Se n˜ao funcionar, substitua utf8 por latin1. usepackage{amsmath}: permite o uso de comandos matem´aticos. usepackage{color}: pacote para colorir o texto. usepackage{graphicx}: permite incluir figuras. 19 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020
  • 20. Estrutura b´asica Classe do documento Declara se o formato do documento ´e um artigo, um relat´orio, monografia, livro, ata, etc.; ´E obrigat´orio no preˆambulo (e logo na primeira linha) o comando documentclass[opcoes]{classe}, que determina a classe e as principais op¸c˜oes do documento; Mais usadas s˜ao: article: para artigos em jornais cient´ıficos, documenta¸c˜ao de programas, convites; report: para relat´orios, monografias; book: para livros; proc: para atas baseadas na classe artigo; abntex2: para artigos obedecendo o padr˜ao ABNT. 20 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020
  • 21. Estrutura b´asica Op¸c˜oes numa classe de documento Tamanho da fonte: 10pt, 11pt, ... (Padr˜ao 10pt); Tamanho do papel: a4paper, a5paper, b5paper, letterpaper, executivepaper, legalpaper, ... (Padr˜ao: letterpaper) Capa do documento: titlepage, notitlepage (especifica se se deve criar uma nova p´agina depois do t´ıtulo do documento ou n˜ao. A classe article n˜ao inicia uma nova p´agina por omiss˜ao, enquanto que o report e o book o fazem; N´umero de colunas no documento: onecolumn, twocolumn: (Padr˜ao: onecolumn); Orienta¸c˜ao do papel: portrait, landscape: (Padr˜ao: portrait). 21 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020
  • 22. Estrutura b´asica Estilos de p´agina ´E declarado no preambulo usando o comando de nome “pagestyle” (para todas as p´aginas do documento) e caso queira aplicar apenas em uma determinada p´agina, utiliza-se o comando “thispagestyle”. Os mais usados s˜ao: plain (padr˜ao): imprime o n´umero da p´agina no centro do rodap´e; headings: imprime o nome do cap´ıtulo atual e o n´umero da p´agina no cabe¸calho em cada p´agina, enquanto que o rodap´e se mant´em vazio; empty: n˜ao existir´a cabe¸calho e nem rodap´e. 22 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020
  • 23. Estrutura b´asica T´ıtulo do documento ´E declarado no corpo do documento usando o comando de nome “maketitle”. Seu conte´udo ´e definido no preambulo atrav´es dos comandos: title{titulododocumento}; author{autordodocumento} (Autores devem ser separados pelo comando and); date{datadodocumento} (Elemento n˜ao obrigat´orio e para colocar a data atual, use-se o comando today). 23 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020
  • 24. Estrutura b´asica Subdivis˜oes do documento Estas dependem da classe escolhida. A seguir, relacionamos os comando dispon´ıveis para a classe report e book (A presen¸ca dessas subdivis˜oes em outras classes deve ser testada). chapter{xxx}; section{xxx}; subsection{xxx}; subsubsection{xxx}; paragraph{xxx}; subparagraph{xxx}; Observa¸c˜oes: Podemos dividir o documento em partes, sem influenciar a numera¸c˜ao dos cap´ıtulos ou se¸c˜oes. Para isso, utilizamos: Existe um padr˜ao no LATEXde espa¸camento entre o t´ıtulo da subdivis˜ao e o texto. Para alterar, ´e necess´ario o uso de Pacotes. 24 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020
  • 25. Estrutura b´asica Sum´arios e listas Alguns comandos trazem ao documento o sum´ario e as listas de figuras e de tabelas. S˜ao eles: tableofcontents; listoffigures; listoftables; Observa¸c˜ao: ´E necess´ario fazer o uso das subdivis˜oes (com comandos) e dos ambientes (de figura e tabela) para a cria¸c˜ao autom´atica do sum´ario, da lista de figuras e de tabelas. 25 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020
  • 26. Estrutura b´asica Comandos usuais footnote{texto}: Coloca-se imediatamente ap´os a palavra a qual deseja-se inserir uma nota de rodap´e (na p´agina atual); hyphenation{listadepalvras}: Lista-se as palavras com todos os poss´ıveis hifens e separadas por apenas um espa¸co em que o LATEX n˜ao est´a hifenizando corretamente (pode acontecer!). Exemplo: hyphenation{ma-te-m´a-ti-ca jo-gos}; Caracteres utilizados como comando internos do LATEX n˜ao s˜ao inseridos diretamente com os que existem no teclado. estes s˜ao: & $ # % { } ˆ ˜ º ª o. cujos comandos s˜ao, respectivamente: & $ # % { } ˆ {} ˜ {} textbackslash textordmasculine textordfeminine textsuperscript{d o} 26 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020
  • 27. Estrutura b´asica Comandos usuais Coment´ario numa linha do c´odigo (Algo escrito que n˜ao aparece ap´os compilar o documento): ´E inserido ap´os o comando %. Exemplo: Minicurso de LATEX % Curso idealizado por Paulo Nascimento O que est´a em vermelho ´e um coment´ario numa linha e n˜ao aparecer´a no documento compilado (ignorado pelo LATEX). Coment´arios em um bloco: ´E feito utilizando o ambiente comment. Exemplo: O ambiente a seguir traz um coment´ario em bloco: begin{comment} Tudo que est´a escrito aqui ser´a ignorado pelo LATEX. Dessa forma podemos escrever textos longos (explicativos) que possuem at´e mais de um par´agrafo. end{comment} 27 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020
  • 28. Formata¸c˜ao Espa¸camento S˜ao fatos: Dois ou mais espa¸cos entre palavras do texto s˜ao convertidos em apenas um; Espa¸cos em branco no in´ıcio de uma linha e antes da palavra s˜ao ignorados Uma quebra de linha no c´odigo ´e um espa¸co. Uma linha em branco no c´odigo, indica mudan¸ca de par´agrafo. Para aumento de espa¸co utilizamos os seguintes comandos: hspace{comprimento}: acrescenta espa¸co horizontal de comprimento dado por um n´umero e acompanhado da unidade de comprimento. Exemplo: hspace{2.5cm}. vspace{comprimento}: acrescenta espa¸co vertical de comprimento dado por um n´umero e acompanhado da unidade de comprimento. Exemplo: vspace{1.5pt} 28 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020
  • 29. Formata¸c˜ao Unidade de medida de comprimento Table: Unidades de medida de comprimento Unidade Comprimento pt (ponto) ≈ 1/3 mil´ımetro em ≈ largura de um ‘M’ ex ≈ altura de um ‘x’ in (polegada) 25.4 mil´ımetros mm (mil´ımetro) ≈ 1/25 polegada cm (cent´ımetro) 10 mil´ımetros 29 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020
  • 30. Formata¸c˜ao Quebra de linhas ou de p´aginas Come¸ca uma nova linha sem iniciar um novo par´agrafo: newline ou ; For¸ca que haja a quebra da linha: linebreak[n], sendo n um inteiro entre zero e quatro a prioridade da quebra; For¸ca que n˜ao haja a quebra da linha: linenobreak[n], sendo n um inteiro entre zero e quatro a prioridade de n˜ao quebrar a linha; For¸ca que o argumento de mbox esteja junto, em qualquer circunstˆancia: mbox{texto}; come¸ca uma nova p´agina: newpage ou clearpage. 30 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020
  • 31. Formata¸c˜ao Tamanhos da fonte Table: Tamanhos da fonte Tamanho da fonte (def. preambulo) ⇒ 10pt 11pt 12pt o menor {tiny o menor} 5pt 6pt 6pt muito pequeno {scriptsize muito pequeno} 7pt 8pt 8pt menor {footnotesize menor} 8pt 9pt 10pt pequeno {small pequeno} 9pt 10pt 11pt grande {large grande} 12pt 12pt 14pt maior {Large maior} 14pt 14pt 17pt maior ainda {LARGE maior ainda} 17pt 17pt 20pt ainda maior {huge ainda maior} 20pt 20pt 20pt o maior {Huge o maior} 25pt 25pt 25pt 31 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020
  • 32. Formata¸c˜ao Tamanhos personalizados do texto Para tamanhos personalizados da fonte, utilizamos o comando resizebox{tamanhoh}{tamanhov}{texto} tamanhoh: dimens˜ao do texto na horizontal; tamanhov: dimens˜ao do texto na vertical; texto: texto a colocar; Observa¸c˜ao: Para manter as propor¸c˜oes, indicamos apenas uma das dimens˜oes e a outra colocamos uma exclama¸c˜ao ‘!’. 32 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020
  • 33. Formata¸c˜ao Estilos de fontes Table: Estilos de fonte emph{ˆEnfase} ˆEnfase textit{It´alico} It´alico textbf{Negrito} Negrito textrm{Romano} Romano textsf{Sans serif} Sans serif texttt{M´aquina de escrever} M´aquina de escrever textsc{Caixa alta} Caixa alta Observa¸c˜oes: (1) Ao selecionar um texto, as teclas Crt + i insere o comando de nome textit e, Ctrl + B insere o comando de nome textbf. O texto selecionado passa a ser o argumento do comandos! (2) Para inserir outros tipos de fontes ´e necess´ario o uso adicional de pacotes (pesquisar!). 33 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020
  • 34. Formata¸c˜ao Sublinhados de textos ´E necess´ario o uso do pacote ulem. Para adicion´a-lo, colocamos no preambulo o comando: usepackage[normalem]{ulem} Table: Sublinhados de textos uline{sublinhado} sublinhado uuline{duplo sublinhado} duplo sublinhado uwave{sublinhado curvo} :::::::::: sublinhado:::::: curvo sout{riscado} riscado xout{muito riscado} //////muito//////////riscado 34 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020
  • 35. Formata¸c˜ao Alinhamento de texto Por padr˜ao o texto vem justificado. O ambiente flushleft alinha o texto `a esquerda; O ambiente flushright alinha o texto `a direita; O ambiente center centraliza o texto. Observa¸c˜ao: Os comandos com o mesmo nome do ambiente alinham textos em outros ambientes. 35 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020
  • 36. Formata¸c˜ao Cor de texto Para colorir o texto ´e necess´ario o pacote: usepackage{color} textcolor{cor}{texto}: Colore o texto; color{cor}: Se colocado no preambulo, colore todo o texto do documento; colorbox{cor}{texto}: Colore o fundo no trecho do texto; fcolorbox{corA}{corB}{texto}: Sendo “corA” a cor da borda e “corB” a cor de fundo. Observa¸c˜ao: A quantidade de cores pr´e-definidas (blue, orange, green, yellow, brown, grey, red, pink, purple) no LATEX tem um n´umero limitado. Para contar com uma nova cor, devemos defini-la no preambulo atrav´es do comando definecolor{nomedacor}{RGB}{x,x,x}, onde x representa um n´umero inteiro entre 0 e 255. 36 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020
  • 37. Formata¸c˜ao Exemplos de cores aplicadas no texto e no fundo do texto Table: Empregando o uso de algumas cores textcolor{blue}{Azul} → Azul textcolor{aleatoria}{Definida como aleatoria} → Definida como aleatoria colorbox{green}{Texto} → Verde fcolorbox{orange}{yellow}textcolor{red}{LATEX} → LATEX 37 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020
  • 38. Formata¸c˜ao Itens em Listas Para produzirmos listas com: numera¸c˜ao, utilizamos o ambiente enumerate; s´ımbolos, utilizamos o ambiente itemize; descri¸c˜oes, utilizamos o ambiente description; Observa¸c˜oes: 1. Caso necess´ario, podemos colocar um ambiente dentro de outro; 2. A lista enumerate produz numera¸c˜oes come¸cando do 1.; 3. A lista itemize tem sequˆencia de s´ımbolos pr´e-definidas. 38 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020
  • 39. Formata¸c˜ao Exemplo de Itens em Listas Item usando o ambiente itemize; Item usando o ambiente itemize dentro de outro ambiente itemize; descri¸c˜oes, utilizamos o ambiente description; 1. Item usando o ambiente enumerate: 2. Item usando o ambiente enumerate: 2.1 Item usando o ambiente enumerate dentro de outro ambiente enumerate: ⇒ Item usando o ambiente description. → Item usando o ambiente description. 39 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020
  • 40. Formata¸c˜ao Inclus˜ao de figuras ´E necess´ario declarar, no preambulo, o pacote graphicx (usepackage{graphicx}) para incluir figuras com extens˜ao .JPEG, .JPG, .PNG, .TIF, .PDF devemos utilizar o comando: includegraphics[parametros]{nomedoarquivo} Parˆametros mais usados: width: ajusta a figura para a largura desejada; height: ajusta a figura para a altura desejada; angle: gira a figura no sentido anti-hor´ario em graus; scale: diminui ou aumenta a figura sem perder a propor¸c˜ao. 40 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020
  • 41. Formata¸c˜ao O ambiente figure No ambiente figure ´e poss´ıvel incluir alguns parˆametros que ajudam na formata¸c˜ao do documento. Parˆametros mais usados: h: a figura deve ser colocada neste exato ponto; t: a figura deve ser colocada ao topo da p´agina; b: a figura deve ser colocada ao fim da p´agina; !: reafirma a importˆancia do comando; p: a imagem seja exibida em uma p´agina s´o com figuras ou tabelas. caption{legenda}: para adicionar legenda `a figura 41 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020
  • 42. Formata¸c˜ao Tabelas Para se criar tabelas, utiliza-se o ambiente tabular com parˆametros [posicao] e {especificacao}. No parˆametro “especifica¸c˜ao” colocamos: r: Texto da coluna alinhado `a direita. c: Texto da coluna centralizado. l: Texto da coluna alinhado `a esquerda. |: linha vertical. : linha vertical dupla. p{comprimento}: largura da coluna com tamanho espec´ıfico. No parˆametro “pos”, especificamos a posi¸c˜ao vertical da tabela em rela¸c˜ao ao texto na p´agina utilizando as letras t (topo), b (final) ou c (centro). devemos utilizar o caractere & para indicar o salto para a pr´oxima coluna e , para a pr´oxima linha. 42 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020
  • 43. Formata¸c˜ao Tabelas as linhas horizontais s˜ao criadas utilizando-se os comandos hline ou cline{i-j}, onde i e j indicam os n´umeros das colunas de onde e para onde a linha se deve se estender. O comando caption{legenda} cria uma legenda para a tabela, sendo indispens´avel o uso do ambiente table. Exemplo: begin{table} caption{Tabela 1} begin{tabular}[c]{|r|l|} hline 0, 4355 & decimal 342 & base cinco cline{2-2} 2100220 & base trˆes hline hline 1, 984 × 107 & nota¸c˜ao cient´ıfica hline end{tabular} end{table} Table: Tabela 1 0, 4355 decimal 342 base cinco 2100220 base trˆes 2, 84 × 107 nota¸c˜ao cient´ıfica 43 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020
  • 44. Formata¸c˜ao Tabelas Podemos usar na especifica¸c˜ao de coluna o comando @. . . , substituindo o espa¸co entre colunas por o que quer que esteja entre as chaves. para mesclar um determinado n´umero de: colunas, usamos o comando multicolumn{numColunas}{especificacao}{texto}; linhas, usamos o comando multirow{numLinhas}{largura}{texto}; nestes casos devemos utilizar, respectivamente, os pacotes multicol e ou multirow caso queira manter a largura padr˜ao da linha, coloque * (asterisco) na especifica¸c˜ao largura. 44 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020
  • 45. Formata¸c˜ao Tabelas Exemplo: begin{table} caption{Tabela 2} begin{tabular}{c r @{,} l} &multicolumn{2}{c}{Valor aproximado} hline $e$ & 2 & 7182818 $pi$ & 3 & 1415 $eˆ{pi} $ & 23 & 14069262 end{tabular} end{table} Table: Tabela 2 Valor aproximado e 2,7182818 π 3,1415 eπ 23,14069262 45 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020
  • 46. Formata¸c˜ao Tabelas Exemplo: begin{table} caption{Tabela 3} begin{tabular}{|l|l|} hline multicolumn{2}{|c|}{Estados} hline multirow{3}{*}{Sul} & Paran´a & Santa Catarina & Rio Grande do Sul hline multirow{4}{*}{Sudeste} & Minas Gerais & Esp´ırito Santo & Rio de Janeiro & S˜ao Paulo hline end{tabular} end{table} Table: Tabela 3 Estados Sul Paran´a Santa Catarina Rio Grande do Sul Sudeste Minas Gerais Esp´ırito Santo Rio de Janeiro S˜ao Paulo 46 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020
  • 47. Formata¸c˜ao Express˜oes Matem´aticas n˜ao enumeradas F´ormulas e express˜oes matem´aticas s˜ao suportadas pelo LATEXb´asico. Entretanto, na maioria das vezes, ´e necess´ario declarar o pacote: usepackage{amsmath}; No texto ´e necess´ario a introdu¸c˜ao entre ( e ), ou entre $ e $, ou entre begin{math} e end{math}. Para f´ormulas e express˜oes destacadas no texto, introduz-se entre [ e ], ou entre $$ e $$, ou entre begin{displaymath} e end{displaymath}. Observa¸c˜ao: Essas formas de introdu¸c˜ao das express˜oes matem´aticas n˜ao aparecem numeradas. 47 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020
  • 48. Formata¸c˜ao Express˜oes Matem´aticas enumeradas Numera¸c˜ao de express˜oes matem´aticas para referˆencia no texto se faz colocando-as entre begin{equation} e end{equation}. Cada letra ´e considerada como sendo um operador matem´atico. Se quisermos escrever um texto normal, em qualquer ambiente, utilize o comando mbox{texto} Os caracteres + - = < > / : ! ’ | [ ] ( ) podem ser os mesmos do teclado. Exemplo: Seja f uma fun¸c˜ao cont´ınua, definida em um intervalo [a, b] e deriv´avel em ]a, b[, ent˜ao b a f (x) dx = F(b) − F(a) (1) onde f (x) = F (x). A equa¸c˜ao (1) representa o Teorema Fundamental do C´alculo. 48 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020
  • 49. Formata¸c˜ao Espa¸camentos em ambiente matem´atico Quando se faz necess´ario dar espa¸co entre express˜oes em um ambiente matem´atico, podemos usar comandos: para pequenos espa¸camentos: , : ou ; para grandes espa¸camentos: quad ou qquad para espa¸camento negativo: ! 49 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020
  • 50. Formata¸c˜ao Tamanho de delimitadores no ambiente matem´atico Certas express˜oes necessitam de delimitadores maiores. Neste caso, deveremos coloc´a-las entre left delimitador express˜ao delimitador right Exemplo: ∂ ∂x f 2 2x + 9y = −3 −3x + 5y = 7 50 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020
  • 51. Formata¸c˜ao Outras fontes no ambiente matem´atico A tabela a seguir apresenta os comandos para outras fontes no ambiente matem´atico mathrm{abcde. . . } abcdefghijklmnopqrstuvwxyz mathit{abcdef. . . } abcdefghijklmnopqrstuvwxyz mathsf{abcdef. . . } abcdefghijklmnopqrstuvwxyz mathtt{abcdef. . . } abcdefghijklmnopqrstuvwxyz mathbf{abcdef. . . } abcdefghijklmnopqrstuvwxyz mathrm{abcde. . . } abcdefghijklmnopqrstuvwxyz mathcal{ABCD. . . } ABCDEFGHIJ KLMNOPQRST UVWXYZ mathbb{ABCD. . . } ABCDEFGHIJKLMNOPQRSTUVWXYZ mathscr{ABCD. . . } ABCDEFGHIJKLMNOPQRSTUVWXYZ 51 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020
  • 52. Formata¸c˜ao Comandos usados em express˜oes matem´aticas Letras gregas α alpha β beta γ gamma θ theta π pi φ phi δ delta ρ rho κ kappa epsilon λ lambda σ sigma χ chi ψ psi µ mu ν nu ω omega τ tau ι iota ξ xi υ upsilon ζ zeta η eta ϑ vartheta varpi ϕ varphi varrho ε varepsilon ς varsigma Γ Gamma Λ Lambda Σ Sigma Ψ Psi ∆ Delta Ξ Xi Υ Upsilon Ω Omega Θ Theta Π Pi Φ Phi 52 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020
  • 53. Formata¸c˜ao Comandos usados em express˜oes matem´aticas Fun¸c˜oes trigonom´etricas sen(θ) sen(θ) arcsen(θ) arcsen(θ) senh(θ) senh(θ) arcsenh(θ) arcsenh(θ) cos(θ) cos(θ) arccos(θ) arccos(θ) cosh(θ) cosh(θ) arccosh(θ) arccosh(θ) tan(θ) tan(θ) arctan(θ) arctan(θ) tanh(θ) tanh(θ) arctanh(θ) arctanh(θ) cot(θ) cot(θ) arccot(θ) arccot(θ) coth(θ) coth(θ) arccoth(θ) arccoth(θ) sec(θ) sec(θ) arcsec(θ) arcsec(θ) sech(θ) sech(θ) arcsech(θ) arcsech(θ) csc(θ) csc(θ) arccsc(θ) arccsc(θ) csch(θ) csch(θ) arccsch(θ) arccsch(θ) Observa¸c˜oes: Por padr˜ao, as fun¸c˜oes s˜ao feitas em inglˆes e, al´em disso, as fun¸c˜oes inversas da cotangente, secante e cossecante n˜ao est˜ao definidas, bem como as hiperb´olicas. Para resolver isso, devemos declar´a-las no preambulo, utilizando o pacote amsmath e o comando DeclareMathOperator{sen}{sen} (Observe quais s˜ao necess´arios declarar). 53 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020
  • 54. Formata¸c˜ao Comandos usados em express˜oes matem´aticas Para se escrever fra¸c˜ao: utilizamos o comando (frac{numerador}{denominador}). Exemplo: 5 6 ; limite : utilizamos o comando (lim {h to h0} f (h) = L ). Exemplo: limh→0 2h2 = 0; somat´orio : utilizamos o comando (sum {n=1}ˆ {infty} 2ˆ {-n} = 1 ). Exemplo: ∞ n=1 2−n = 1; Observa¸c˜ao: Utilizando o comando displaystyle junto com os comandos acima, veja no que resulta: 5 6 lim h→0 2h2 = 0 ∞ n=1 2−n = 1 54 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020
  • 55. Formata¸c˜ao Comandos usados em express˜oes matem´aticas Integrais Integral simples: (int {a}ˆ{b} xˆ2dx ). Exemplo: b a x2 dx; Integral dupla: (iint {R} f(x,y) dx dy). Exemplo: R f (x, y) dx dy; Integral tripla: (iiint {S} f(x,y) dx dy). Exemplo: S f (x, y) dx dy; Integral fechada: (oint {gamma} f(s) ds). Exemplo: γ f (s) ds; Observa¸c˜ao: Utilizando o comando displaystyle junto com os comandos acima, veja no que resulta: b a x2 dx R f (x, y) dx dy S f (x, y) dx dy γ f (s) ds 55 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020
  • 56. Tabelas S´ımbolos matem´aticos Rela¸c˜oes Bin´arias ≤ leq ≥ geq ≡ equiv ll gg . = doteq prec succ ∼ sim preceq succeq simeq ⊂ subset ⊃ supset ≈ approx ⊆ subseteq ⊇ supseteq ∼= cong ` sqsubset a sqsupset I Join sqsubseteq sqsupseteq bowtie ∈ in ni ∝ propto vdash dashv |= models | mid parallel ⊥ perp smile frown asymp : : /∈ notin = neq 56 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020
  • 57. Tabelas S´ımbolos matem´aticos Operadores Bin´arios ± pm mp triangleleft · cdot ÷ div triangleright × times setminus star ∪ cup ∩ cap ∗ ast sqcup sqcap ◦ circ ∨ vee ∧ wedge • bullet ⊕ oplus ominus diamond odot oslash uplus ⊗ otimes bigcirc amalg bigtriangleup bigtriangledown † dagger ¡ lhd £ rhd ‡ ddagger ¢ unlhd ¤ unrhd wr 57 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020
  • 58. Tabelas S´ımbolos matem´aticos Operadores Grandes sum bigcup bigvee cdot bigcap bigwedge coprod bigsqcup biguplus bigodot bigoplus bigotimes Delimitadores [ lbrack ] rbrack { lbrace } rbrace langle rangle | vert lfloor rfloor lceil backslash Vert rceil 58 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020
  • 59. Tabelas S´ımbolos matem´aticos Setas ← leftarrow ←− longleftarrow → rightarrow −→ longrightarrow ↔ leftrightarrow ←→ longleftrightarrow ⇐ Leftarrow ⇐= Longleftarrow ⇒ Rightarrow =⇒ Longrightarrow ⇔ Leftrightarrow ⇐⇒ Longleftrightarrow → mapsto −→ longmapsto → hookrightarrow ← hookleftarrow leftharpoonup rightharpoonup leftharpoondown rightharpoondown rightleftharpoonup ⇐⇒ iff ↑ uparrow ↓ downarrow updownarrow ⇑ Uparrow ⇓ Downarrow Updownarrow nearrow searrow 59 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020
  • 60. Tabelas S´ımbolos matem´aticos S´ımbolos Sortidos . . . dots · · · cdots ... vdots ... ddots hbar ı imath  jmath ell Re Im ℵ aleph ℘ wp ∀ forall ∃ exists H mho ∂ partial (crase) prime ∅ emptyset ∞ infty nabla triangle P Box Q Diamond ⊥ bot top ∠ angle √ surd ♦ diamondsuit ♥ heartsuit ♣ clubsuit ♠ spadesuit ¬ neg flat natural sharp 60 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020
  • 61. REFERˆENCIAS 1. PIRES, C. A. de A.; Minicurso de LATEX. Grupo de Educa¸c˜ao Tutorial da Engenharia Computacional. Universidade Federal de Juiz de Fora. 61 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020
  • 62. FIM Votos e agradecimentos Desejo que esta apresenta¸c˜ao aguce sua curiosidade e fa¸ca com que vocˆe opte pelo LATEX na edi¸c˜ao dos seus pr´oximos textos! Agradecido pela aten¸c˜ao! 62 Revista de Ciˆencias Exatas e Tecnol´ogicas November 30, 2020
