1. PAQUÍMETRO

3. Definição
• GREGO: paqui “espessura” e metro “medida”;
• medir a distância entre dois lados
simetricamente opostos em um objeto;
• instrumento usado para medir as dimensões
lineares:
– Internas
– Externas
– Profundidade
– Ressalto

4. Podemos efetuar essas diversas
modalidades de medições utilizando as
diferentes parte do paquímetro:

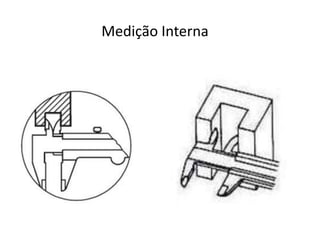

5. Medição Interna

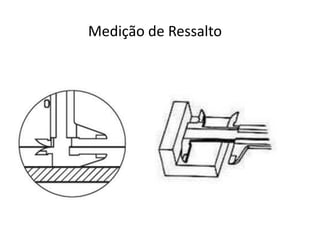

6. Medição de Ressalto

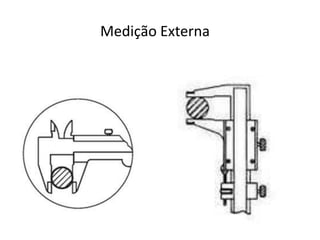

7. Medição Externa

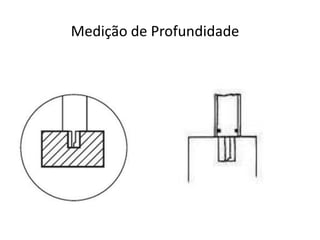

8. Medição de Profundidade

9. Como utilizar o
Paquímetro
adequadamente

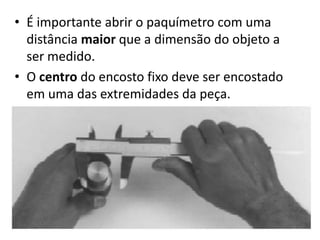

10. • É importante abrir o paquímetro com uma
distância maior que a dimensão do objeto a
ser medido.
• O centro do encosto fixo deve ser encostado
em uma das extremidades da peça.

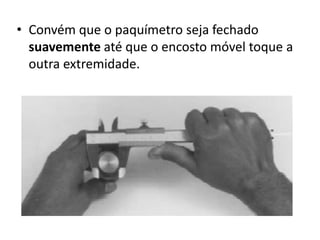

11. • Convém que o paquímetro seja fechado
suavemente até que o encosto móvel toque a
outra extremidade.

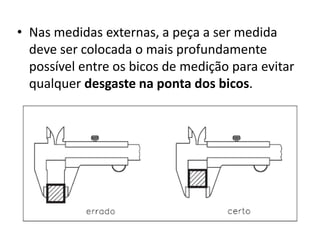

12. • Nas medidas externas, a peça a ser medida
deve ser colocada o mais profundamente
possível entre os bicos de medição para evitar
qualquer desgaste na ponta dos bicos.

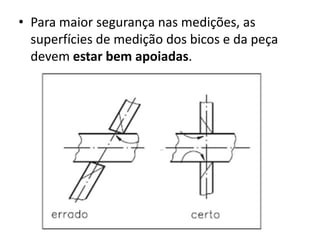

13. • Para maior segurança nas medições, as
superfícies de medição dos bicos e da peça
devem estar bem apoiadas.

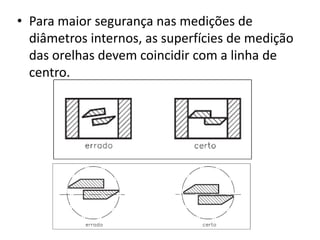

14. • Para maior segurança nas medições de
diâmetros internos, as superfícies de medição
das orelhas devem coincidir com a linha de
centro.

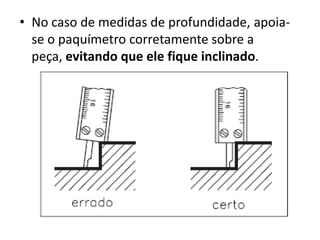

15. • No caso de medidas de profundidade, apoia-
se o paquímetro corretamente sobre a
peça, evitando que ele fique inclinado.

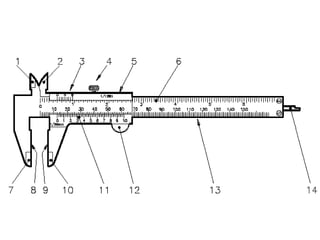

16. Partes do
Paquímetro

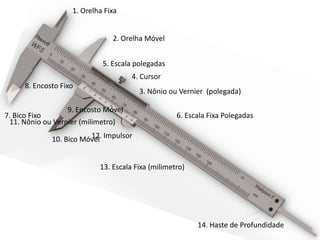

18. 1. Orelha Fixa
2. Orelha Móvel
5. Escala polegadas
4. Cursor
8. Encosto Fixo
3. Nônio ou Vernier (polegada)
9. Encosto Móvel
7. Bico Fixo 6. Escala Fixa Polegadas
11. Nônio ou Vernier (milimetro)
10. Bico Móvel Impulsor
12.
13. Escala Fixa (milimetro)
14. Haste de Profundidade

19. Tipos de
Paquímetro

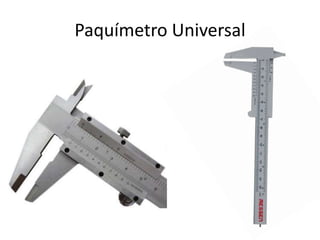

20. Paquímetro Universal

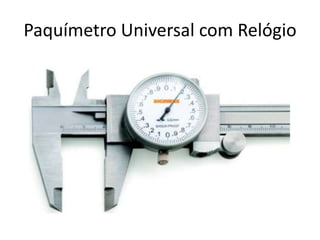

21. Paquímetro Universal com Relógio

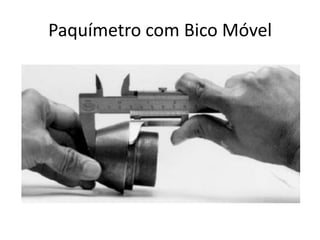

22. Paquímetro com Bico Móvel

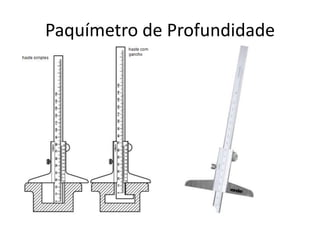

23. Paquímetro de Profundidade

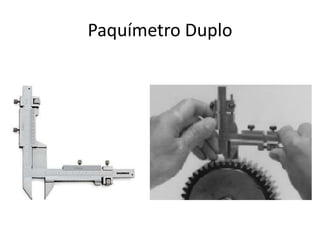

24. Paquímetro Duplo

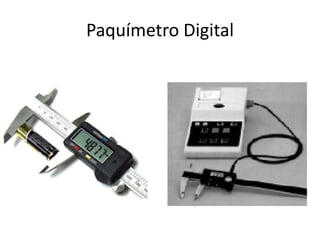

25. Paquímetro Digital

26. Como efetuar
Medições

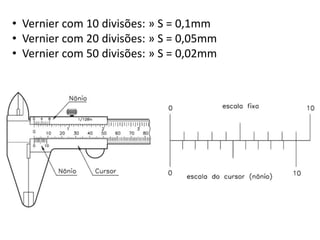

27. • Vernier com 10 divisões: » S = 0,1mm
• Vernier com 20 divisões: » S = 0,05mm
• Vernier com 50 divisões: » S = 0,02mm

28. Como efetuar medições

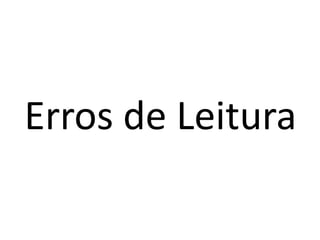

29. Erros de Leitura

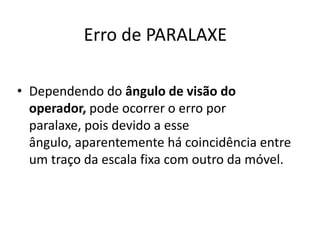

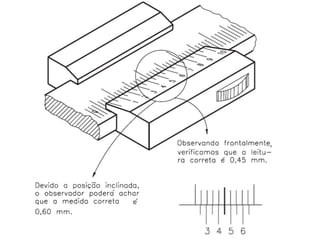

30. Erro de PARALAXE
• Dependendo do ângulo de visão do
operador, pode ocorrer o erro por
paralaxe, pois devido a esse
ângulo, aparentemente há coincidência entre
um traço da escala fixa com outro da móvel.

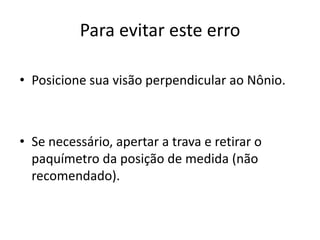

32. Para evitar este erro
• Posicione sua visão perpendicular ao Nônio.
• Se necessário, apertar a trava e retirar o
paquímetro da posição de medida (não
recomendado).

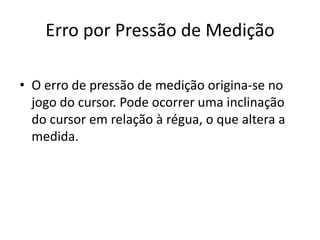

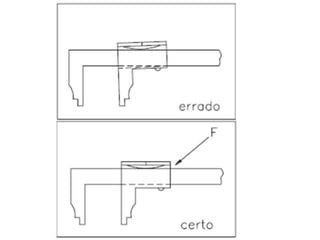

33. Erro por Pressão de Medição
• O erro de pressão de medição origina-se no
jogo do cursor. Pode ocorrer uma inclinação
do cursor em relação à régua, o que altera a
medida.

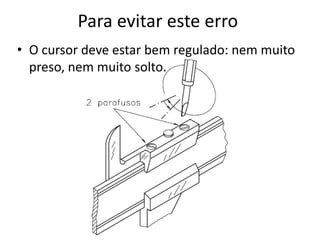

35. Para evitar este erro
• O cursor deve estar bem regulado: nem muito
preso, nem muito solto.

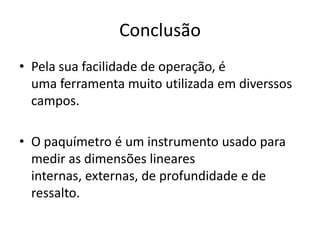

36. Conclusão
• Pela sua facilidade de operação, é
uma ferramenta muito utilizada em diverssos
campos.
• O paquímetro é um instrumento usado para
medir as dimensões lineares
internas, externas, de profundidade e de
ressalto.

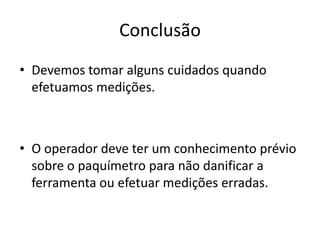

37. Conclusão
• Devemos tomar alguns cuidados quando
efetuamos medições.
• O operador deve ter um conhecimento prévio
sobre o paquímetro para não danificar a
ferramenta ou efetuar medições erradas.

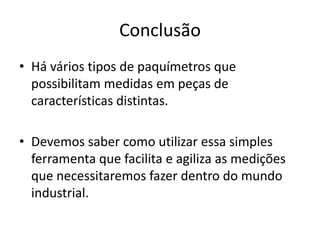

38. Conclusão
• Há vários tipos de paquímetros que
possibilitam medidas em peças de
características distintas.
• Devemos saber como utilizar essa simples
ferramenta que facilita e agiliza as medições
que necessitaremos fazer dentro do mundo
industrial.
