O documento descreve os tipos e usos do paquímetro, um instrumento usado para medir dimensões lineares internas, externas e de profundidade de peças. Ele lista os principais tipos de paquímetros, incluindo universal, com bico móvel, de profundidade e digital, e explica que a escala do cursor é chamada de nônio.

1. Aula 2 Paquímetro: tipos e usos Dirk Henning [email_address] www.dirk.henning.nom.br MSN: dirk_he@hotmail.com

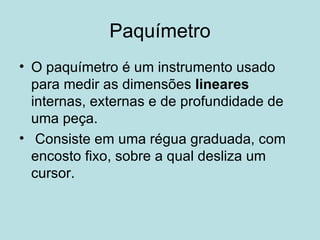

2. Paquímetro O paquímetro é um instrumento usado para medir as dimensões lineares internas, externas e de profundidade de uma peça. Consiste em uma régua graduada, com encosto fixo, sobre a qual desliza um cursor.

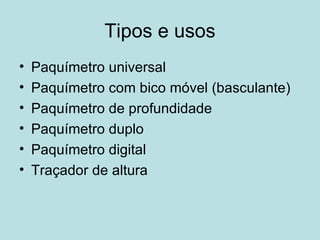

4. Tipos e usos Paquímetro universal Paquímetro com bico móvel (basculante) Paquímetro de profundidade Paquímetro duplo Paquímetro digital Traçador de altura

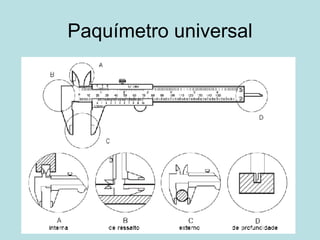

5. Paquímetro universal

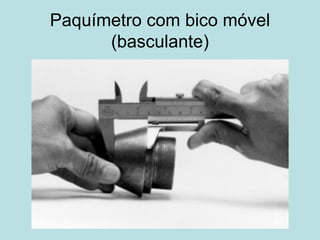

6. Paquímetro com bico móvel (basculante)

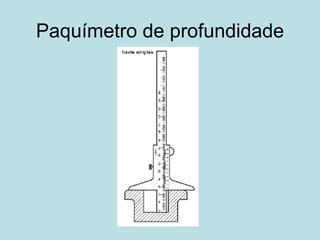

7. Paquímetro de profundidade

8. Paquímetro duplo

9. Traçador de altura

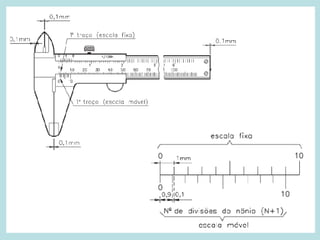

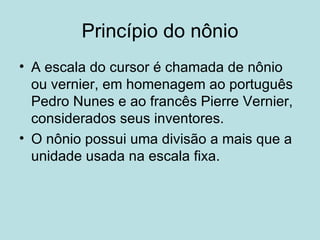

10. Princípio do nônio A escala do cursor é chamada de nônio ou vernier, em homenagem ao português Pedro Nunes e ao francês Pierre Vernier, considerados seus inventores. O nônio possui uma divisão a mais que a unidade usada na escala fixa.

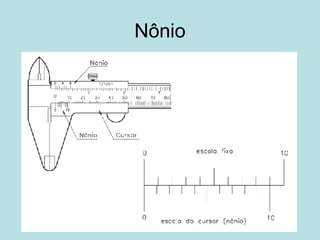

11. Nônio

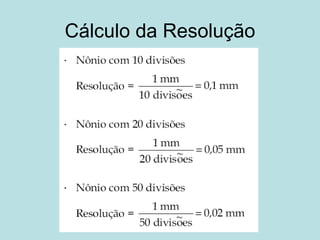

13. Cálculo da Resolução

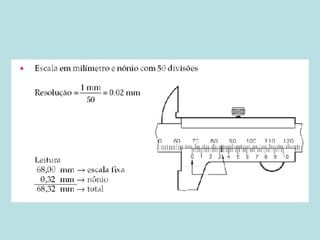

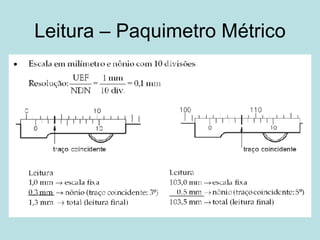

14. Leitura – Paquimetro Métrico

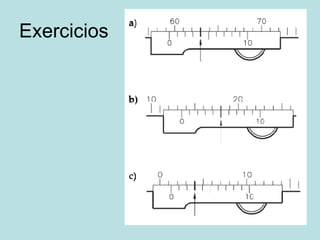

15. Exercicios

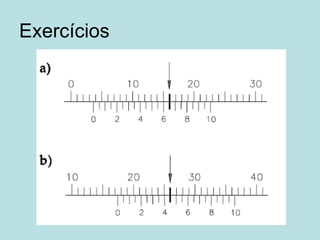

17. Exercícios

19. Exercícios

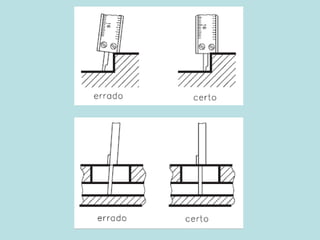

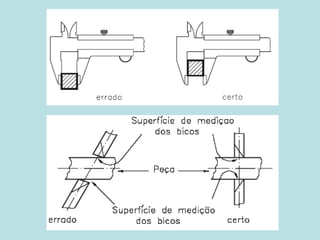

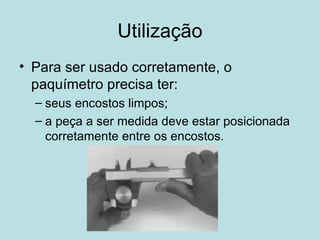

20. Utilização Para ser usado corretamente, o paquímetro precisa ter: seus encostos limpos; a peça a ser medida deve estar posicionada corretamente entre os encostos.
