2. O QUE SÃO REDES DE
COMPUTADORES?
São estruturas sofisticadas e
complexas, que mantém os dados e
as informações ao alcance de seus
usuários.

3. Uma rede de computadores é formada por um conjunto de
módulos processadores capazes de trocar informações e partilhar
recursos, interligados por um sub-sistema de comunicação, ou
seja, é quando há pelo menos 2 ou mais computadores e outros
dispositivos interligados entre si de modo a poderem
compartilhar recursos físicos e lógicos, estes podem ser do tipo:
dados, impressoras, mensagens (e-mails),entre outros.

4. TOPOLOGIAS DE REDE

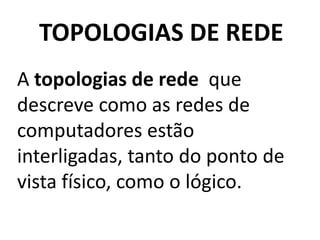

A topologias de rede que
descreve como as redes de
computadores estão
interligadas, tanto do ponto de
vista físico, como o lógico.

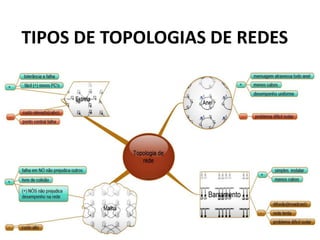

5. TIPOS DE TOPOLOGIAS DE REDES

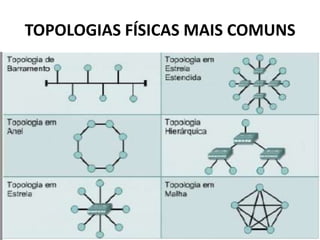

6. TOPOLOGIAS FÍSICAS MAIS COMUNS

7. TOPOLOGIA ANEL

8. O QUE É TOPOLOGIA ANEL

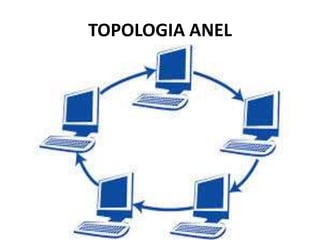

A topologia em anel é caracterizada como um
caminho unidirecional de transmissão, formando
um círculo lógico, sem um final definido. A
estratégia de controle pode ser centralizada ou
distribuída. O sinal originado por um nó passa
em torno do anel, sendo que em cada nó o sinal
é regenerado e retransmitido.

9. A ARQUITETURA

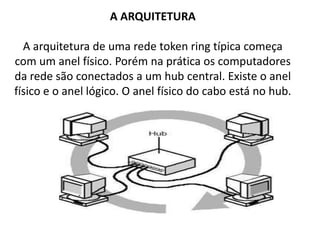

A arquitetura de uma rede token ring típica começa
com um anel físico. Porém na prática os computadores
da rede são conectados a um hub central. Existe o anel
físico e o anel lógico. O anel físico do cabo está no hub.

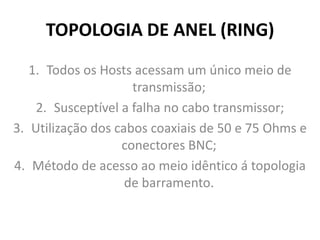

10. TOPOLOGIA DE ANEL (RING)
1. Todos os Hosts acessam um único meio de
transmissão;
2. Susceptível a falha no cabo transmissor;
3. Utilização dos cabos coaxiais de 50 e 75 Ohms e
conectores BNC;
4. Método de acesso ao meio idêntico á topologia
de barramento.

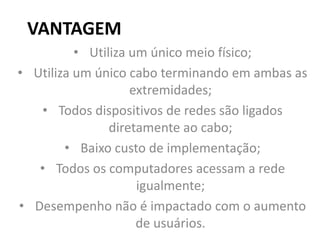

11. VANTAGEM
• Utiliza um único meio físico;
• Utiliza um único cabo terminando em ambas as
extremidades;
• Todos dispositivos de redes são ligados
diretamente ao cabo;
• Baixo custo de implementação;
• Todos os computadores acessam a rede
igualmente;
• Desempenho não é impactado com o aumento
de usuários.

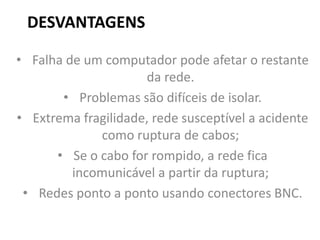

12. DESVANTAGENS
• Falha de um computador pode afetar o restante
da rede.
• Problemas são difíceis de isolar.
• Extrema fragilidade, rede susceptível a acidente
como ruptura de cabos;
• Se o cabo for rompido, a rede fica
incomunicável a partir da ruptura;
• Redes ponto a ponto usando conectores BNC.

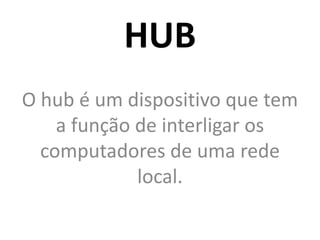

13. HUB
O hub é um dispositivo que tem
a função de interligar os
computadores de uma rede
local.

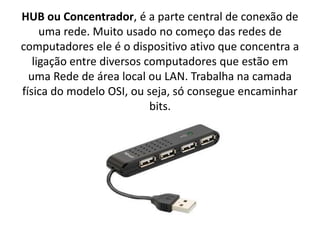

14. HUB ou Concentrador, é a parte central de conexão de
uma rede. Muito usado no começo das redes de
computadores ele é o dispositivo ativo que concentra a
ligação entre diversos computadores que estão em
uma Rede de área local ou LAN. Trabalha na camada
física do modelo OSI, ou seja, só consegue encaminhar
bits.

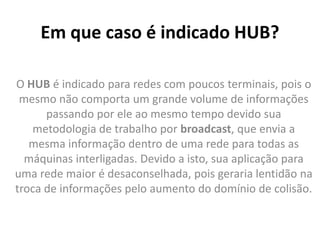

15. Em que caso é indicado HUB?
O HUB é indicado para redes com poucos terminais, pois o
mesmo não comporta um grande volume de informações
passando por ele ao mesmo tempo devido sua
metodologia de trabalho por broadcast, que envia a
mesma informação dentro de uma rede para todas as
máquinas interligadas. Devido a isto, sua aplicação para
uma rede maior é desaconselhada, pois geraria lentidão na
troca de informações pelo aumento do domínio de colisão.

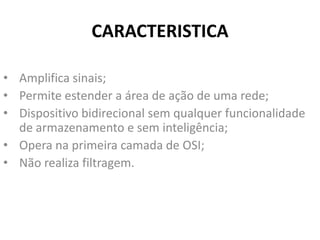

16. CARACTERISTICA
• Amplifica sinais;
• Permite estender a área de ação de uma rede;
• Dispositivo bidirecional sem qualquer funcionalidade
de armazenamento e sem inteligência;
• Opera na primeira camada de OSI;
• Não realiza filtragem.

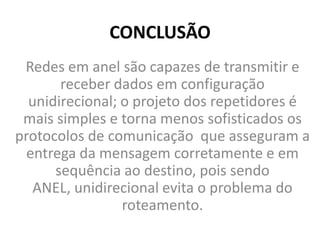

17. CONCLUSÃO
Redes em anel são capazes de transmitir e
receber dados em configuração
unidirecional; o projeto dos repetidores é
mais simples e torna menos sofisticados os
protocolos de comunicação que asseguram a
entrega da mensagem corretamente e em
sequência ao destino, pois sendo
ANEL, unidirecional evita o problema do
roteamento.
