O documento descreve as principais topologias de rede, incluindo ponto-a-ponto, multiponto, barramento, anel e estrela. Também discute configurações híbridas que combinam características dessas topologias básicas para superar limitações.

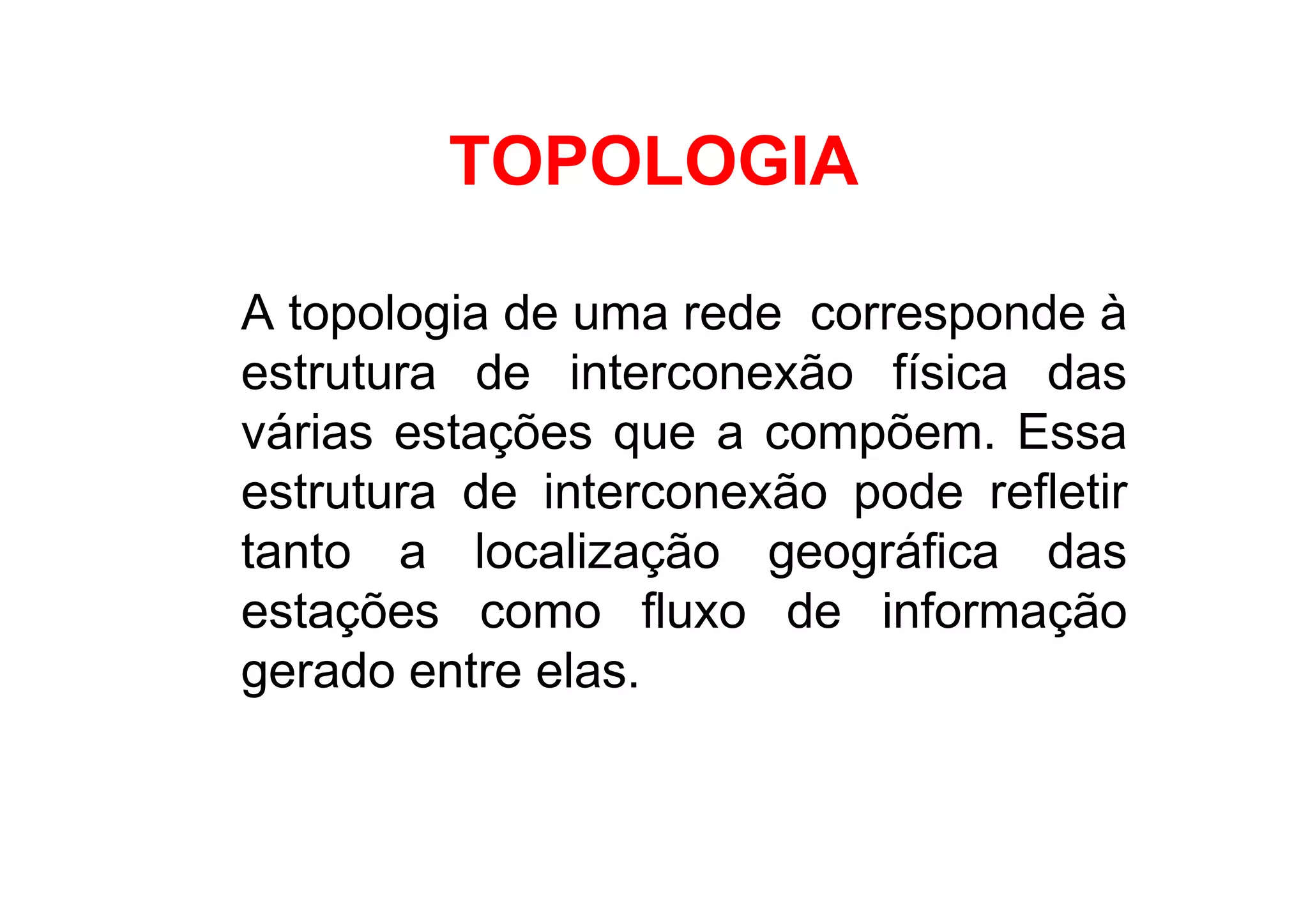

1. TOPOLOGIA
A topologia de uma rede corresponde à
estrutura de interconexão física das
várias estações que a compõem. Essa
estrutura de interconexão pode refletir
tanto a localização geográfica das
estações como fluxo de informação
gerado entre elas.

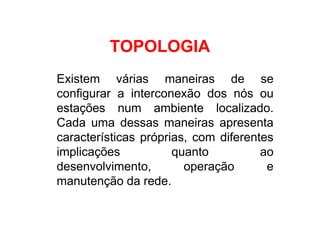

2. TOPOLOGIA
Existem várias maneiras de se
configurar a interconexão dos nós ou
estações num ambiente localizado.
Cada uma dessas maneiras apresenta
características próprias, com diferentes
implicações quanto ao
desenvolvimento, operação e
manutenção da rede.

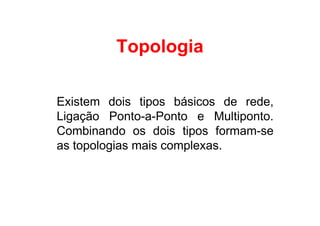

3. Topologia
Existem dois tipos básicos de rede,
Ligação Ponto-a-Ponto e Multiponto.
Combinando os dois tipos formam-se
as topologias mais complexas.

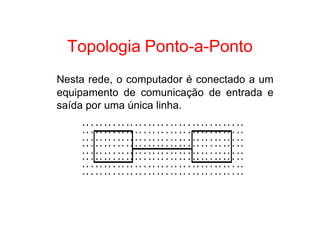

4. Topologia Ponto-a-Ponto
Nesta rede, o computador é conectado a um
equipamento de comunicação de entrada e
saída por uma única linha.

5. Topologia Multiponto
Nesta modalidade de ligação existe
sempre uma estação controladora que
coordena o tráfico da dados das demais
estações chamadas subordinadas.

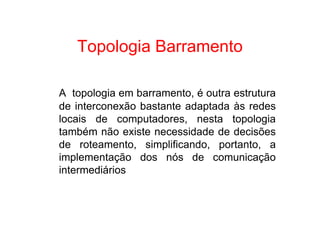

6. Topologia Barramento
A topologia em barramento, é outra estrutura
de interconexão bastante adaptada às redes
locais de computadores, nesta topologia
também não existe necessidade de decisões
de roteamento, simplificando, portanto, a
implementação dos nós de comunicação
intermediários

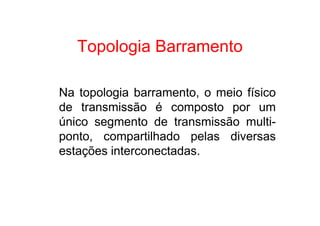

7. Topologia Barramento
Na topologia barramento, o meio físico
de transmissão é composto por um
único segmento de transmissão multi-
ponto, compartilhado pelas diversas
estações interconectadas.

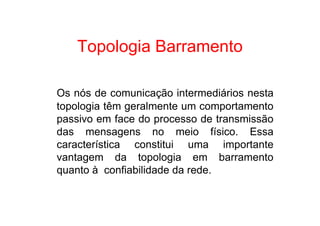

8. Topologia Barramento
Os nós de comunicação intermediários nesta
topologia têm geralmente um comportamento
passivo em face do processo de transmissão
das mensagens no meio físico. Essa
característica constitui uma importante
vantagem da topologia em barramento
quanto à confiabilidade da rede.

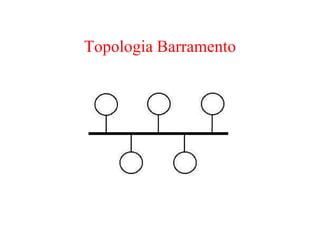

9. Topologia Barramento

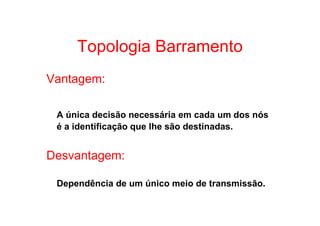

10. Topologia Barramento
Vantagem:
A única decisão necessária em cada um dos nós
é a identificação que lhe são destinadas.
Desvantagem:
Dependência de um único meio de transmissão.

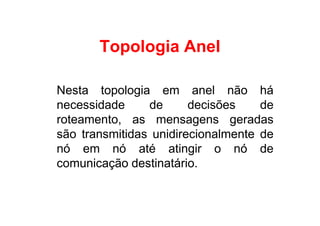

11. Topologia Anel
Nesta topologia em anel não há
necessidade de decisões de
roteamento, as mensagens geradas
são transmitidas unidirecionalmente de
nó em nó até atingir o nó de
comunicação destinatário.

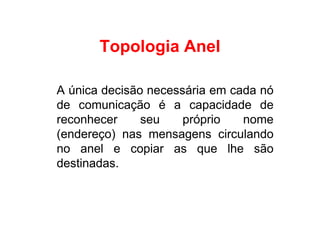

12. Topologia Anel
A única decisão necessária em cada nó
de comunicação é a capacidade de
reconhecer seu próprio nome
(endereço) nas mensagens circulando
no anel e copiar as que lhe são
destinadas.

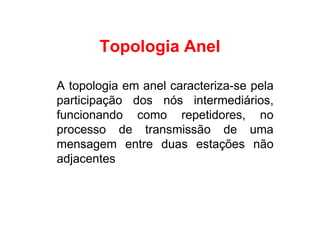

13. Topologia Anel
A topologia em anel caracteriza-se pela
participação dos nós intermediários,
funcionando como repetidores, no
processo de transmissão de uma
mensagem entre duas estações não
adjacentes

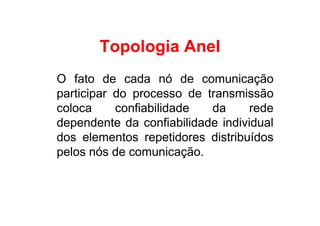

14. Topologia Anel
O fato de cada nó de comunicação
participar do processo de transmissão
coloca confiabilidade da rede
dependente da confiabilidade individual
dos elementos repetidores distribuídos
pelos nós de comunicação.

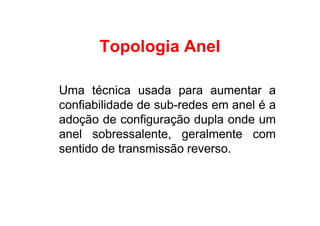

15. Topologia Anel
Uma técnica usada para aumentar a
confiabilidade de sub-redes em anel é a
adoção de configuração dupla onde um
anel sobressalente, geralmente com
sentido de transmissão reverso.

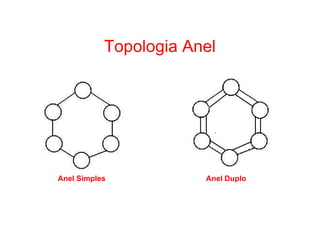

16. Topologia Anel
Anel Simples Anel Duplo

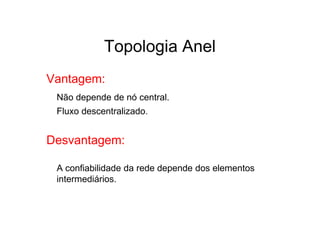

17. Topologia Anel
Vantagem:
Não depende de nó central.
Fluxo descentralizado.
Desvantagem:
A confiabilidade da rede depende dos elementos
intermediários.

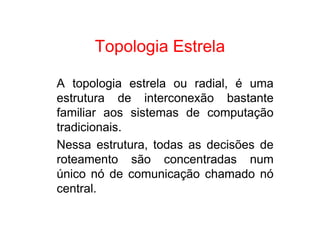

18. Topologia Estrela
A topologia estrela ou radial, é uma
estrutura de interconexão bastante
familiar aos sistemas de computação
tradicionais.
Nessa estrutura, todas as decisões de
roteamento são concentradas num
único nó de comunicação chamado nó
central.

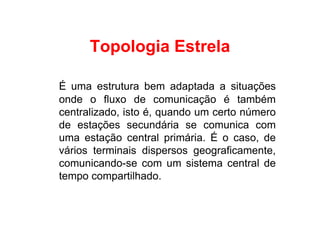

19. Topologia Estrela
É uma estrutura bem adaptada a situações
onde o fluxo de comunicação é também
centralizado, isto é, quando um certo número
de estações secundária se comunica com
uma estação central primária. É o caso, de
vários terminais dispersos geograficamente,
comunicando-se com um sistema central de
tempo compartilhado.

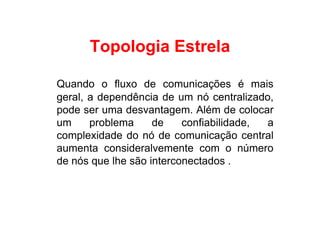

20. Topologia Estrela
Quando o fluxo de comunicações é mais
geral, a dependência de um nó centralizado,
pode ser uma desvantagem. Além de colocar
um problema de confiabilidade, a
complexidade do nó de comunicação central
aumenta consideralvemente com o número
de nós que lhe são interconectados .

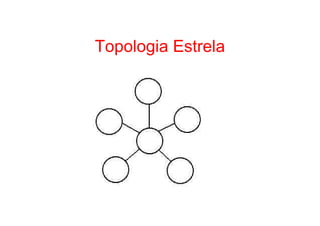

21. Topologia Estrela

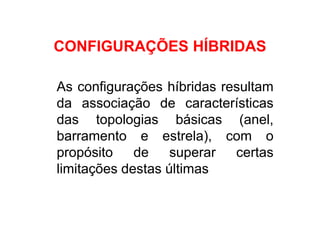

22. CONFIGURAÇÕES HÍBRIDAS
As configurações híbridas resultam
da associação de características
das topologias básicas (anel,
barramento e estrela), com o
propósito de superar certas
limitações destas últimas

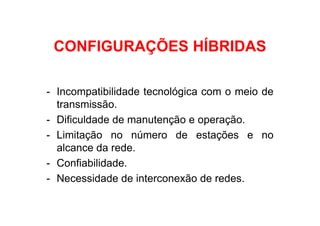

23. CONFIGURAÇÕES HÍBRIDAS
- Incompatibilidade tecnológica com o meio de
transmissão.
- Dificuldade de manutenção e operação.
- Limitação no número de estações e no
alcance da rede.
- Confiabilidade.
- Necessidade de interconexão de redes.

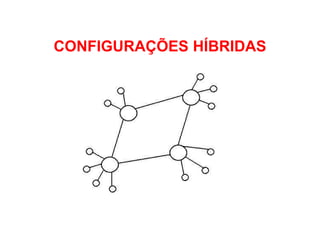

24. CONFIGURAÇÕES HÍBRIDAS
