O documento descreve as características e configurações do rádio ponto-a-ponto TeraLink II da GigaCom, capaz de transmitir sinais Gigabit Ethernet. O rádio suporta diferentes modos de operação incluindo 1+1, 2+0 e anel, permitindo alta capacidade e redundância. Sua arquitetura modular permite upgrades em campo e múltiplas combinações de payload.

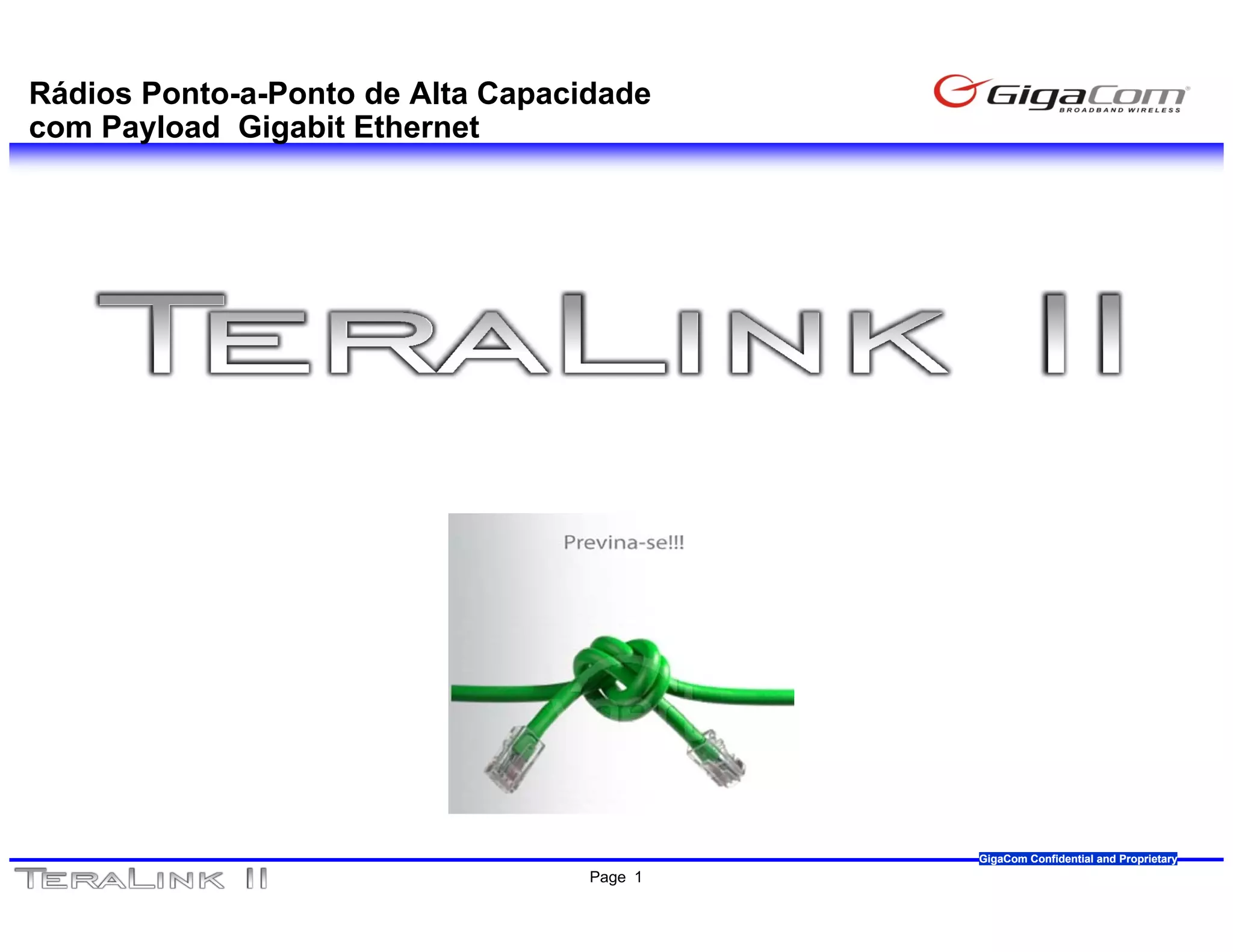

1. Rádios Ponto-a-Ponto de Alta Capacidade
com Payload Gigabit Ethernet
GigaCom Confidential and Proprietary
Page 1

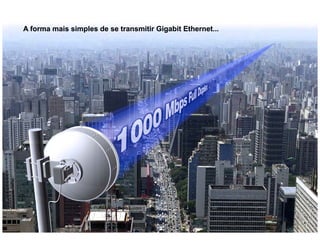

2. A forma mais simples de se transmitir Gigabit Ethernet...
GigaCom Confidential and Proprietary
Page 2

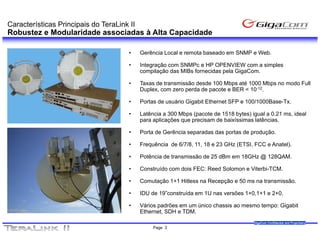

3. Características Principais do TeraLink II
Robustez e Modularidade associadas à Alta Capacidade
• Gerência Local e remota baseado em SNMP e Web.
• Integração com SNMPc e HP OPENVIEW com a simples
compilação das MIBs fornecidas pela GigaCom.
• Taxas de transmissão desde 100 Mbps até 1000 Mbps no modo Full
Duplex, com zero perda de pacote e BER < 10-12.
• Portas de usuário Gigabit Ethernet SFP e 100/1000Base-Tx.
• Latência a 300 Mbps (pacote de 1518 bytes) igual a 0.21 ms, ideal
para aplicações que precisam de baixíssimas latências.
• Porta de Gerência separadas das portas de produção.
• Frequência de 6/7/8, 11, 18 e 23 GHz (ETSI, FCC e Anatel).
• Potência de transmissão de 25 dBm em 18GHz @ 128QAM.
• Construído com dois FEC: Reed Solomon e Viterbi-TCM.
Viterbi TCM.
• Comutação 1+1 Hitless na Recepção e 50 ms na transmissão.
• IDU de 19”construída em 1U nas versões 1+0,1+1 e 2+0.
• Vários padrões em um único chassis ao mesmo tempo: Gigabit
Ethernet, SDH e TDM.
GigaCom Confidential and Proprietary
Page 3

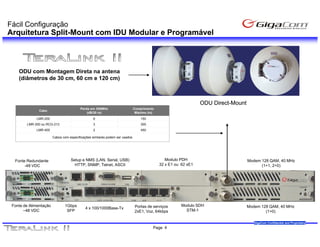

4. Fácil Configuração
Arquitetura Split-Mount com IDU Modular e Programável
ODU com Montagem Direta na antena
(diâmetros de 30 cm, 60 cm e 120 cm)
(diâ t d )
ODU Direct-Mount
Direct-
Perda
P d em 350MHz
350MH Comprimento
C i t
Cabo
(dB/30 m) Máximo (m)
LMR-200 6 150
LMR-300 ou RCG-213 3 300
LMR-400 2 450
Cabos com especificações similares p
p ç podem ser usados
Fonte Redundante Setup e NMS (LAN, Serial, USB) Modulo PDH Modem 128 QAM, 40 MHz
-48 VDC HTTP, SNMP, Telnet, ASCII 32 x E1 ou 62 xE1 (1+1, 2+0)
Fonte de Alimentação 1Gbps Portas de serviços Modulo SDH Modem 128 QAM, 40 MHz
4 x 100/1000Base-Tx
–48 VDC SFP 2xE1, Voz, 64kbps STM-1 (1+0)
GigaCom Confidential and Proprietary
Page 4

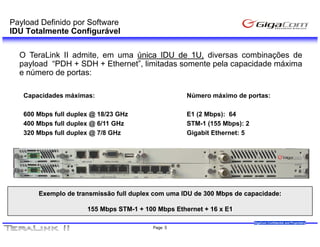

5. Payload Definido por Software
IDU Totalmente Configurável
O TeraLink II admite, em uma única IDU de 1U, diversas combinações de
payload “PDH + SDH + Ethernet”, limitadas somente pela capacidade máxima
e número de portas:
p
Capacidades máximas: Número máximo de portas:
600 Mbps full duplex @ 18/23 GHz E1 (2 Mbps): 64
400 Mbps full duplex @ 6/11 GHz STM-1 (155 Mbps): 2
320 Mbps full duplex @ 7/8 GHz Gigabit Ethernet: 5
Exemplo de transmissão full duplex com uma IDU de 300 Mbps de capacidade:
155 Mbps STM-1 + 100 Mbps Ethernet + 16 x E1
STM-
GigaCom Confidential and Proprietary
Page 5

6. Payload Definido por Software
Frame GigaCom x Frame SDH Convencional
16 x 2 Mbps E1 100 Mbps Ethernet
VC12 VC12 VC12 VC12 VC12 VC12 VC12 VC12 VC12 VC12
1 16 17 63 Transmissão
Frame STM-1
F STM-
100 Mbps + 16 E1
Header
Transmissão
m x 100 Mbps Ethernet n x 2 Mbps E1
Overhead
Frame G gaCo co Payload Programável
a e GigaCom com ay oad og a á e Gerenciamento
m x 100 Mbps + n x 2 Mbps = 300 Mbps BERT
Wayside
0 < m =< 3 0 < n =< 64 CRC
Vantagens de se usar o modo nativo Eth
V t d d ti Ethernet associado ao F
t i d Frame G é i ao i é d f
Genérico invés do frame SDH
• No modo Nativo Ethernet, o enlace tem latência bem menor que no modo SDH.
• O modo Nativo Ethernet permite melhor aproveitamento da banda, com capacidades até 300 Mbps nas
p p , p p
frequências de 18 e 23 GHz, e 200 Mbps em 6, 7, 8 e 11 GHz, contra apenas 100 Mbps do modo SDH.
GigaCom Confidential and Proprietary
Page 6

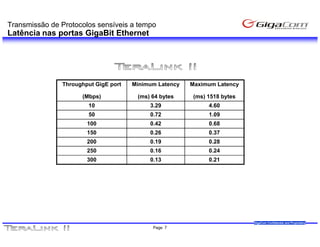

7. Transmissão de Protocolos sensíveis a tempo
Latência nas portas GigaBit Ethernet
Throughput GigE port Minimum Latency Maximum Latency
(Mbps) (ms) 64 bytes (ms) 1518 bytes
10 3.29 4.60
50 0.72 1.09
100 0.42 0.68
150 0.26 0.37
200 0.19 0.28
250 0.16 0.24
300 0.13 0.21
GigaCom Confidential and Proprietary
Page 7

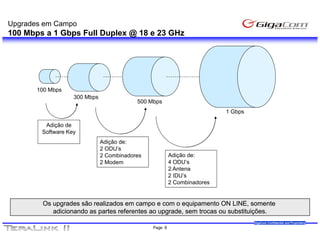

8. Upgrades em Campo
100 Mbps a 1 Gbps Full Duplex @ 18 e 23 GHz
100 Mbps
300 Mbps
500 Mbps
1 Gbps
Adição de
Software Key
Adição de:
2 ODU’s
2 Combinadores Adição de:
2 Modem 4 ODU’s
2 Antena
2 IDU’s
2 Combinadores
Os
O upgrades são realizados em campo e com o equipamento ON LINE somente
d ã li d i t LINE, t
adicionando as partes referentes ao upgrade, sem trocas ou substituições.
GigaCom Confidential and Proprietary
Page 8

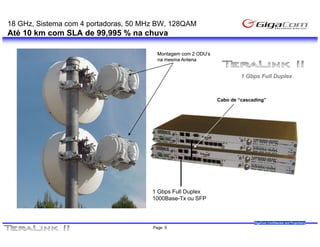

9. 18 GHz, Sistema com 4 portadoras, 50 MHz BW, 128QAM
Até 10 km com SLA de 99,995 % na chuva
Montagem com 2 ODU’s
na mesma Antena
1 Gbps Full Duplex
Cabo de “cascading”
1 Gbps Full Duplex
1000Base-Tx ou SFP
GigaCom Confidential and Proprietary
Page 9

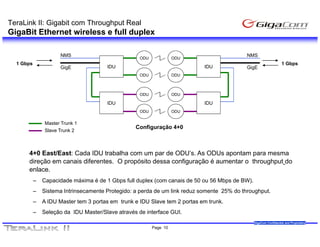

10. TeraLink II: Gigabit com Throughput Real
GigaBit Ethernet wireless e full duplex
NMS NMS
ODU ODU
1 Gbps 1 Gbps
GigE IDU IDU GigE
ODU ODU
ODU ODU
IDU IDU
ODU ODU
Master Trunk 1
Configuração 4+0
Slave Trunk 2
4+0 East/East: Cada IDU trabalha com um par de ODU’s. As ODUs apontam para mesma
direção em canais diferentes. O propósito dessa configuração é aumentar o throughput do
enlace.
enlace
– Capacidade máxima é de 1 Gbps full duplex (com canais de 50 ou 56 Mbps de BW).
– Sistema Intrinsecamente Protegido: a perda de um link reduz somente 25% do throughput.
– A IDU Master tem 3 portas em trunk e IDU Slave tem 2 portas em trunk
trunk.
– Seleção da IDU Master/Slave através de interface GUI.
GigaCom Confidential and Proprietary
Page 10

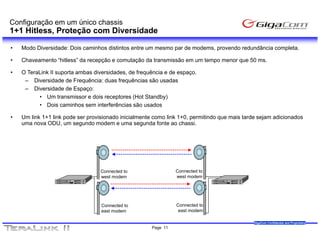

11. Configuração em um único chassis
1+1 Hitless, Proteção com Diversidade
• Modo Diversidade: Dois caminhos distintos entre um mesmo par de modems, provendo redundância completa.
• Chaveamento “hitless” da recepção e comutação da transmissão em um tempo menor que 50 ms.
• O TeraLink II suporta ambas diversidades, de frequência e de espaço.
– Diversidade de Frequência: duas frequências são usadas
– Diversidade de Espaço:
• Um transmissor e dois receptores (Hot Standby)
• Dois caminhos sem interferências são usados
• Um link 1+1 link pode ser provisionado inicialmente como link 1+0, permitindo que mais tarde sejam adicionados
uma nova ODU, um segundo modem e uma segunda fonte ao chassi.
Connected t
C t d to Connected t
C t d to
west modem west modem
Connected to Connected to
east modem east modem
GigaCom Confidential and Proprietary
Page 11

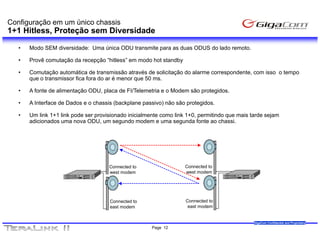

12. Configuração em um único chassis
1+1 Hitless, Proteção sem Diversidade
• Modo SEM diversidade: Uma única ODU transmite para as duas ODUS do lado remoto.
• Provê comutação da recepção “hitless” em modo hot standby
• Comutação automática de transmissão através de solicitação do alarme correspondente, com isso o tempo
que o t
transmissor fi f
i fica fora do ar é menor que 50 ms.
d
• A fonte de alimentação ODU, placa de FI/Telemetria e o Modem são protegidos.
• A Interface de Dados e o chassis (backplane passivo) não são protegidos.
• Um link 1+1 link pode ser provisionado inicialmente como link 1+0, permitindo que mais tarde sejam
adicionados uma nova ODU, um segundo modem e uma segunda fonte ao chassi.
Connected to Connected to
west modem west modem
Connected to Connected to
east modem east modem
GigaCom Confidential and Proprietary
Page 12

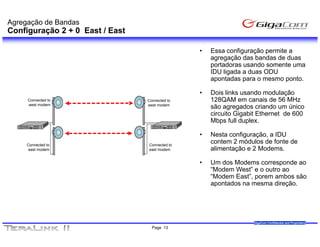

13. Agregação de Bandas
Configuração 2 + 0 East / East
• Essa configuração permite a
agregação das bandas de duas
portadoras usando somente uma
IDU ligada a duas ODU
apontadas para o mesmo ponto.
t d t
• Dois links usando modulação
Connected to Connected to 128QAM em canais de 56 MHz
west modem west modem
são agregados criando um único
circuito Gigabit Ethernet de 600
Mbps full duplex.
• Nesta configuração, a IDU
Connected to Connected to
contem 2 módulos d f
ód l de fonte dde
east modem east modem alimentação e 2 Modems.
• Um dos Modems corresponde ao
“Modem West e o outro ao
Modem West”
“Modem East”, porem ambos são
apontados na mesma direção.
GigaCom Confidential and Proprietary
Page 13

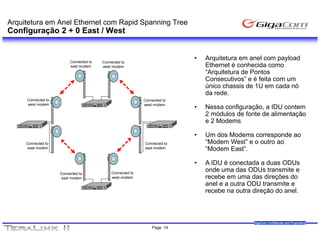

14. Arquitetura em Anel Ethernet com Rapid Spanning Tree
Configuração 2 + 0 East / West
Connected to
• Arquitetura em anel com payload
Connected to
east modem west modem Ethernet é conhecida como
“Arquitetura de Pontos
Consecutivos” e é f it com um
C ti ” feita
único chassis de 1U em cada nó
da rede.
Connected to Connected to
west modem west modem
• Nessa configuração a IDU contem
configuração,
2 módulos de fonte de alimentação
e 2 Modems
• Um dos Modems corresponde ao
Connected to Connected to “Modem West” e o outro ao
east modem east modem “Modem East”.
• A IDU é conectada a duas ODUs
Connected to Connected to
onde uma das ODUs transmite e
east modem west modem recebe em uma das direções do
anel e a outra ODU transmite e
recebe na outra direção do anel.
GigaCom Confidential and Proprietary
Page 14

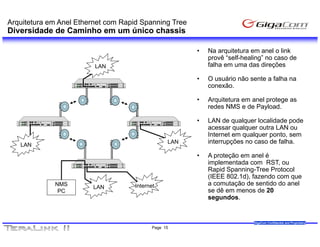

15. Arquitetura em Anel Ethernet com Rapid Spanning Tree
Diversidade de Caminho em um único chassis
• Na arquitetura em anel o link
provê “self-healing” no caso de
LAN falha em uma das direções
• O usuário não sente a f lh na
ái ã t falha
conexão.
• Arquitetura em anel protege as
redes NMS e de Payload
Payload.
• LAN de qualquer localidade pode
acessar qualquer outra LAN ou
Internet em qualquer ponto, sem
LAN
LAN interrupções no caso d f lh
i de falha.
• A proteção em anel é
implementada com RST, ou
Rapid Spanning-Tree Protocol
(IEEE 802.1d), fazendo com que
NMS Internet a comutação de sentido do anel
LAN
PC se dê em menos de 20
segundos.
GigaCom Confidential and Proprietary
Page 15

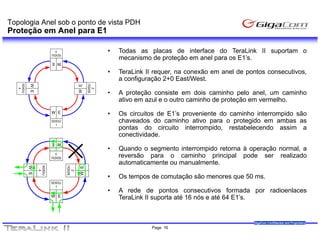

16. Topologia Anel sob o ponto de vista PDH
Proteção em Anel para E1
3
SDIDU
• Todas as placas de interface do TeraLink II suportam o
W E
mecanismo de proteção em anel para os E1’s.
• TeraLink II requer, na conexão em anel de pontos consecutivos,
a configuração 2 0 E t/W t
fi ã 2+0 East/West.
SDIDU
W E
SDIDU
W E
4
2 • A proteção consiste em dois caminho pelo anel, um caminho
ativo em azul e o outro caminho de proteção em vermelho.
W E • Os circuitos de E1’s proveniente do caminho interrompido são
SDIDU chaveados do caminho ativo para o protegido em ambas as
1
pontas do circuito interrompido, restabelecendo assim a
conectividade.
W E
3
• Quando o segmento interrompido retorna à operação normal, a
SDIDU reversão para o caminho principal pode ser realizado
automaticamente ou manualmente.
W E
SDIDU
SDIDU
W E
4
2
• Os tempos de comutação são menores que 50 ms.
SDIDU
1
• A rede de pontos consecutivos formada por radioenlaces
W E TeraLink II suporta até 16 nós e até 64 E1’s.
GigaCom Confidential and Proprietary
Page 16

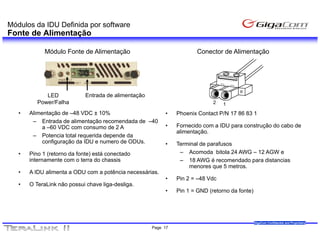

17. Módulos da IDU Definida por software
Fonte de Alimentação
Módulo Fonte de Alimentação Conector de Alimentação
LED Entrada de alimentação
Power/Falha 2 1
• Alimentação de –48 VDC ± 10% • Phoenix Contact P/N 17 86 83 1
– Entrada de alimentação recomendada de –40
a –60 VDC com consumo de 2 A • Fornecido com a IDU para construção do cabo de
alimentação.
– Potencia total requerida depende da
configuração da IDU e numero de ODUs. • Terminal de parafusos
• Pino 1 (retorno da fonte) está conectado – Acomoda bitola 24 AWG – 12 AGW e
internamente com o terra do chassis – 18 AWG é recomendado para distancias
menores que 5 metros.
• A IDU alimenta a ODU com a potência necessárias.
li t tê i ái
• Pin 2 = –48 Vdc
• O TeraLink não possui chave liga-desliga.
• Pin 1 = GND (retorno da fonte)
GigaCom Confidential and Proprietary
Page 17

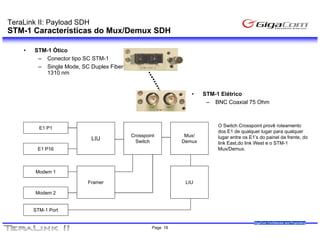

18. TeraLink II: Payload SDH
STM-1 Características do Mux/Demux SDH
• STM-1 Ótico
– Conector tipo SC STM-1
– Single Mode, SC Duplex Fiber
1310 nm
• STM-1 Elétrico
– BNC Coaxial 75 Ohm
E1 P1 O Switch Crosspoint provê roteamento
dos E1 de qualquer lugar para qualquer
Crosspoint Mux/ lugar entre os E1’s do p
g painel da frente, do
,
LIU Switch Demux link East,do link West e o STM-1
E1 P16 Mux/Demux.
Modem 1
M d
Framer LIU
Modem 2
STM-1 Port
GigaCom Confidential and Proprietary
Page 18

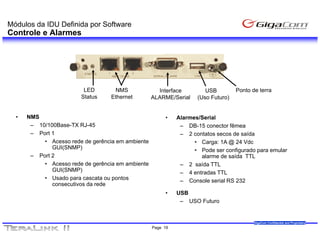

19. Módulos da IDU Definida por Software
Controle e Alarmes
LED NMS Interface USB Ponto de terra
Status Ethernet ALARME/Serial (Uso Futuro)
• NMS • Alarmes/Serial
– 10/100Base-TX RJ-45 – DB-15 conector fêmea
– Port 1 – 2 contatos secos de saída
• Acesso rede de gerência em ambiente • Carga: 1A @ 24 Vdc
GUI(SNMP) • Pode ser configurado para emular
– Port 2 alarme de saída TTL
• Acesso rede de gerência em ambiente – 2 saída TTL
GUI(SNMP) – 4 entradas TTL
• Usado para cascata ou pontos – Console serial RS 232
consecutivos da rede
• USB
– USO Futuro
GigaCom Confidential and Proprietary
Page 19

20. Módulos da IDU Definida por software
Interface 100 Mbps + 16 E1
LED Botão Portas EOW Dados 2 xE1 14 x E1 Ponto de terra
Status de chamada Fast Ethernet Orderwire
• Porta Ethernet do Usuário • Dados Orderwire
– Conector 100Base-TX RJ-45 – Conector RJ-45
– Port 1: Interface Fast Ethernet – RS-422 até 64 kbps
– Port 2: Interface Fast Ethernet – RS-232 até 19.2kbps
S
• Voice Orderwire • Canais E1
– Conector RJ-45 – 2 E1 Conector RJ-48C
– Fornece conexões PTP via a PTT handset e – O Conector Single Molex 60-pinos contem
buzzer. conexões para 14 E1
– E1: 120 Ω Balanceado
• Botão de Chamada (Ring)
– Para iniciar chamada de voz via Orderwire • Ponto de Terra
– Todos TeraLink II em rede com pontos
consecutivos recebem o ring de chamada
GigaCom Confidential and Proprietary
Page 20

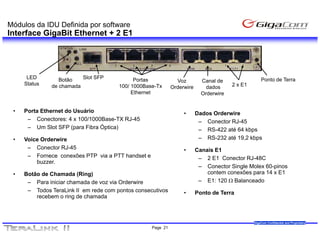

21. Módulos da IDU Definida por software
Interface GigaBit Ethernet + 2 E1
LED Botão Slot SFP Portas Ponto de Terra
Voz Canal de
Status de chamada 100/ 1000Base-Tx 2 x E1
Orderwire dados
Ethernet Orderwire
• Porta Ethernet do Usuário • Dados Orderwire
– Conectores: 4 x 100/1000Base-TX RJ-45 – Conector RJ-45
– Um Slot SFP (para Fibra Óptica) – RS-422 até 64 kbps
• Voice Orderwire – RS-232 até 19,2 kbps
RS 232 19 2
– Conector RJ-45 • Canais E1
– Fornece conexões PTP via a PTT handset e – 2 E1 Conector RJ-48C
buzzer.
– Conector Single Molex 60-pinos
• Botão de Chamada (Ring) contem conexões para 14 x E1
– Para iniciar chamada de voz via Orderwire – E1: 120 Ω Balanceado
– Todos TeraLink II em rede com pontos consecutivos • Ponto de Terra
recebem o ring de chamada
GigaCom Confidential and Proprietary
Page 21

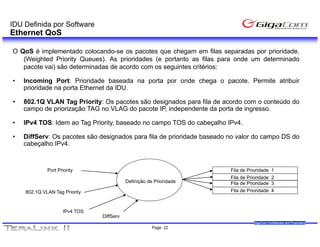

22. IDU Definida por Software
Ethernet QoS
O QoS é implementado colocando-se os pacotes que chegam em filas separadas por prioridade.
(Weighted Priority Queues). As prioridades (e portanto as filas para onde um determinado
pacote vai) são determinadas de acordo com os seguintes critérios:
• Incoming Port: Prioridade baseada na porta por onde chega o pacote. Permite atribuir
prioridade na porta Ethernet da IDU.
• 802.1Q VLAN Tag Priority: Os pacotes são designados para fila de acordo com o conteúdo do
campo de priorização TAG no VLAG do pacote IP independente da porta de ingresso
IP, ingresso.
• IPv4 TOS: Idem ao Tag Priority, baseado no campo TOS do cabeçalho IPv4.
• DiffServ: Os pacotes são designados para fila de prioridade baseado no valor do campo DS do
p g p p p
cabeçalho IPv4.
Port Priority Fila de Prioridade 1
Fila de Prioridade 2
Definição de Prioridade Fila de Prioridade 3
802.1Q VLAN Tag Priority Fila de Prioridade 4
IPv4 TOS
DiffServ
GigaCom Confidential and Proprietary
Page 22

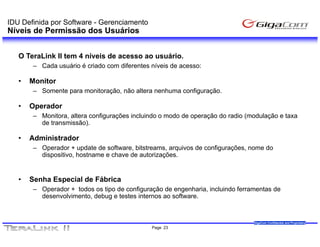

23. IDU Definida por Software - Gerenciamento
Níveis de Permissão dos Usuários
O TeraLink II tem 4 níveis de acesso ao usuário.
– Cada usuário é criado com diferentes níveis de acesso:
• Monitor
– Somente para monitoração, não altera nenhuma configuração.
• Operador
– Monitora, altera configurações incluindo o modo de operação do radio (modulação e taxa
de transmissão).
• Administrador
– Operador + update de software, bitstreams, arquivos de configurações, nome do
dispositivo, hostname e chave de autorizações.
• Senha Especial de Fábrica
– Operador + todos os tipo de configuração de engenharia, incluindo ferramentas de
desenvolvimento, debug e testes internos ao software.
GigaCom Confidential and Proprietary
Page 23

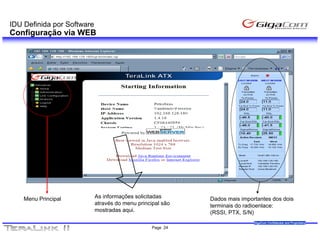

24. IDU Definida por Software
Configuração via WEB
Menu Principal
p As informações solicitadas Dados mais importantes dos dois
p
através do menu principal são
t é d i i l ã terminais do radioenlace:
mostradas aqui. (RSSI, PTX, S/N)
GigaCom Confidential and Proprietary
Page 24

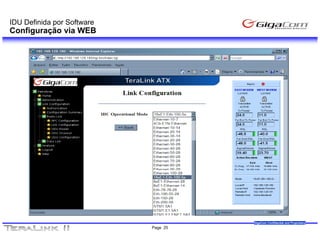

25. IDU Definida por Software
Configuração via WEB
GigaCom Confidential and Proprietary
Page 25

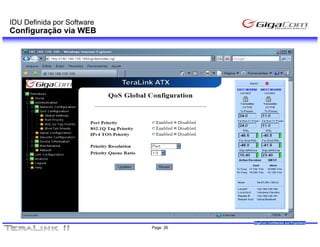

26. IDU Definida por Software
Configuração via WEB
GigaCom Confidential and Proprietary
Page 26

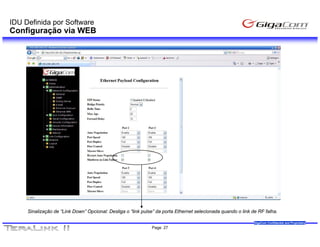

27. IDU Definida por Software
Configuração via WEB
Sinalização de “Link Down” Opcional: Desliga o “link pulse” da porta Ethernet selecionada quando o link de RF falha.
GigaCom Confidential and Proprietary
Page 27

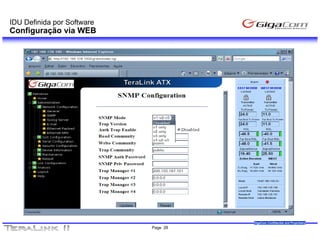

28. IDU Definida por Software
Configuração via WEB
GigaCom Confidential and Proprietary
Page 28

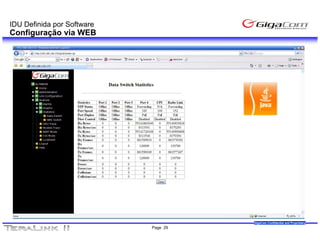

29. IDU Definida por Software
Configuração via WEB
GigaCom Confidential and Proprietary
Page 29

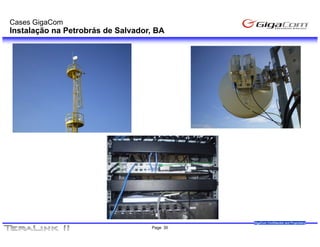

30. Cases GigaCom
Instalação na Petrobrás de Salvador, BA
GigaCom Confidential and Proprietary
Page 30

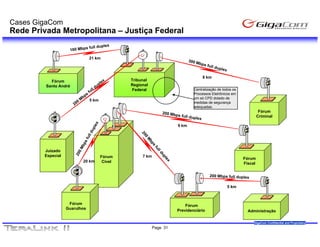

31. Cases GigaCom
Rede Privada Metropolitana – Justiça Federal
21 km
8 km
Fórum Tribunal
Santo André Regional
Federal Centralização de todos os
Processos Eletrônicos em
um só CPD dotado de
5 km
medidas de segurança
adequadas.
Fórum
Criminal
9 km
Juizado
Especial Fórum 7 km
Fórum
20 km Cível Fiscal
5 km
Fórum Fórum
Guarulhos Previdenciário Administração
GigaCom Confidential and Proprietary
Page 31

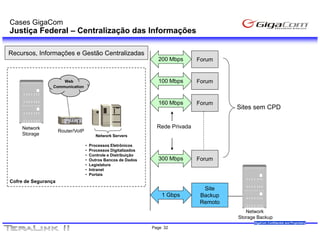

32. Cases GigaCom
Justiça Federal – Centralização das Informações
Recursos, Informações e Gestão Centralizadas
200 Mbps Forum
Web 100 Mbps Forum
Communication
160 Mbps Forum
Sites sem CPD
Network Rede Privada
Router/VoIP
Storage Network Servers
• Processos Eletrônicos
• Processos Digitalizados
• Controle e Distribuição
• Outros Bancos de Dados 300 Mbps Forum
• Legislatura
• Intranet
• Portais
Cofre de Segurança
Site
1 Gbps Backup
Remoto
Network
Storage Backup
GigaCom Confidential and Proprietary
Page 32

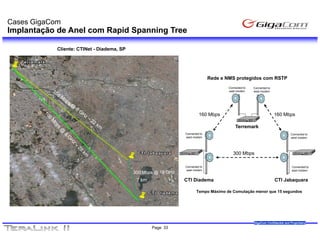

33. Cases GigaCom
Implantação de Anel com Rapid Spanning Tree
Cliente: CTINet - Diadema, SP
Rede
R d e NMS protegidos com RSTP
t id
Connected to Connected to
east modem west modem
160 Mbps 160 Mbps
Terremark
Connected to Connected to
west modem west modem
300 Mbps
Connected to Connected to
east modem east modem
CTI Diadema CTI Jabaquara
Tempo Máximo de Comutação menor que 15 segundos
GigaCom Confidential and Proprietary
Page 33

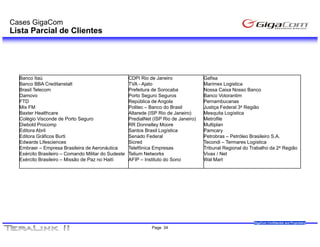

34. Cases GigaCom
Lista Parcial de Clientes
Banco It ú
B Itaú CDPI Ri d J
Rio de Janeiro
i Gafisa
G fi
Banco BBA Creditanstalt TVA - Ajato Marimex Logistica
Brasil Telecom Prefeitura de Sorocaba Nossa Caixa Nosso Banco
Damovo Porto Seguro Seguros Banco Votorantim
FTD República de Angola Pernambucanas
Mix FM Politec – Banco do Brasil Justiça Federal 3a Região
Baxter Healthcare Altarede (ISP Rio de Janeiro) Mesquita Logística
Colégio Visconde de Porto Seguro PredialNet (ISP Rio de Janeiro) Metrofile
Diebold Procomp RR Donnelley Moore Multiplan
Editora Abril Santos Brasil Logística Pamcary
Editora Gráficos Burti Senado Federal Petrobras – Petróleo Brasileiro S.A.
Edwards Lifesciences Sicred Tecondi – Termares Logística
Embraer – Empresa Brasileira de Aeronáutica Telefônica Empresas Tribunal Regional do Trabalho da 2a Região
Exército Brasileiro – Comando Militar do Sudeste Telium Networks Vivax / Net
Exército Brasileiro – Missão de Paz no Haití AFIP – Instituto do Sono Wal Mart
GigaCom Confidential and Proprietary
Page 34

35. A GigaCom agradece sua atenção
GigaCom Confidential and Proprietary
Page 35
