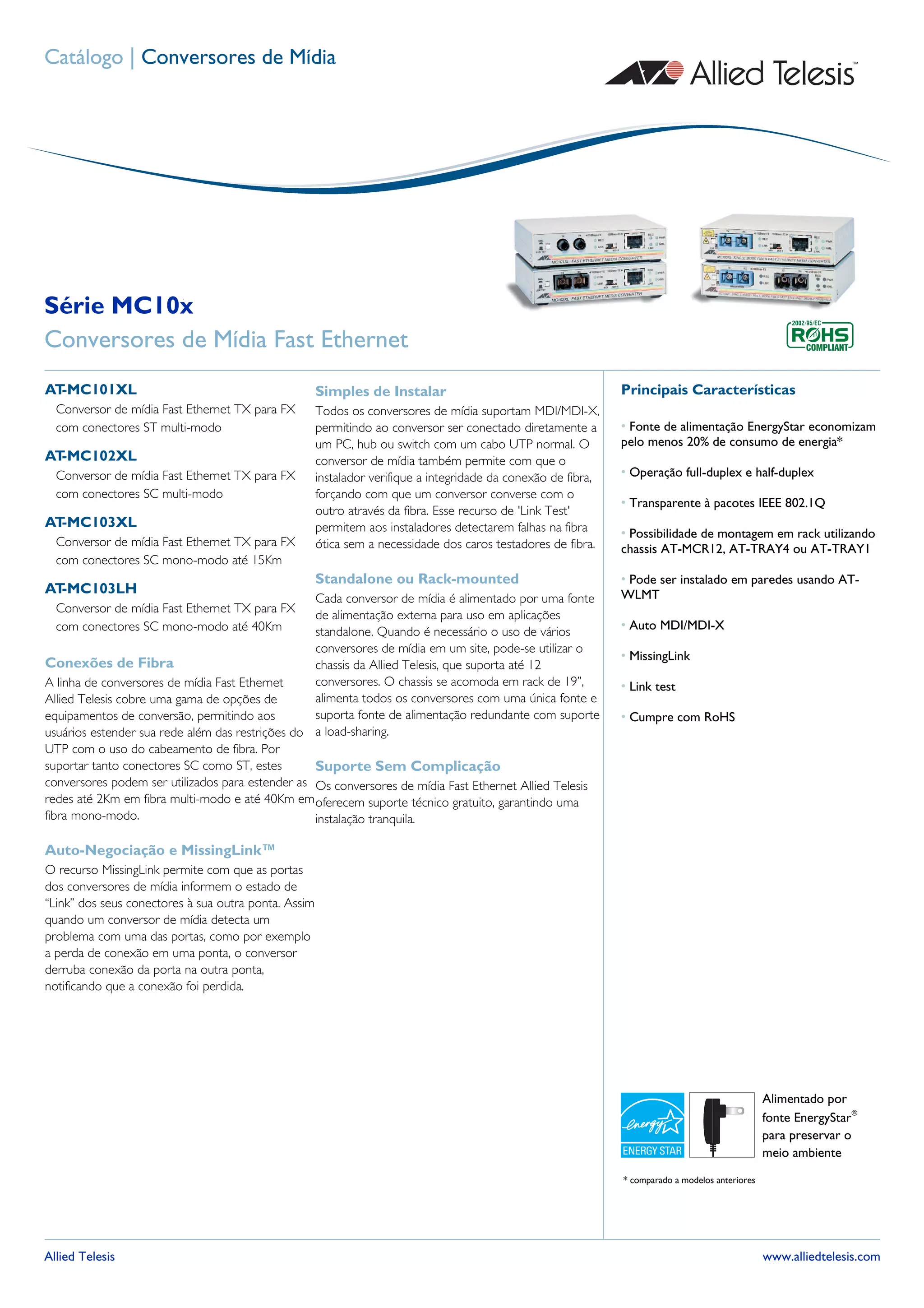

1. Catálogo | Conversores de Mídia
Série MC10x
Conversores de Mídia Fast Ethernet
AT-MC101XL Simples de Instalar Principais Características
Conversor de mídia Fast Ethernet TX para FX Todos os conversores de mídia suportam MDI/MDI-X,
com conectores ST multi-modo permitindo ao conversor ser conectado diretamente a • Fonte de alimentação EnergyStar economizam
um PC, hub ou switch com um cabo UTP normal. O pelo menos 20% de consumo de energia*
AT-MC102XL conversor de mídia também permite com que o
Conversor de mídia Fast Ethernet TX para FX instalador verifique a integridade da conexão de fibra, • Operação full-duplex e half-duplex
com conectores SC multi-modo forçando com que um conversor converse com o
• Transparente à pacotes IEEE 802.1Q
outro através da fibra. Esse recurso de 'Link Test'
AT-MC103XL permitem aos instaladores detectarem falhas na fibra • Possibilidade de montagem em rack utilizando
Conversor de mídia Fast Ethernet TX para FX ótica sem a necessidade dos caros testadores de fibra. chassis AT-MCR12, AT-TRAY4 ou AT-TRAY1
com conectores SC mono-modo até 15Km
Standalone ou Rack-mounted • Pode ser instalado em paredes usando AT-
AT-MC103LH WLMT
Cada conversor de mídia é alimentado por uma fonte
Conversor de mídia Fast Ethernet TX para FX
de alimentação externa para uso em aplicações
com conectores SC mono-modo até 40Km standalone. Quando é necessário o uso de vários • Auto MDI/MDI-X
conversores de mídia em um site, pode-se utilizar o
• MissingLink
Conexões de Fibra chassis da Allied Telesis, que suporta até 12
A linha de conversores de mídia Fast Ethernet conversores. O chassis se acomoda em rack de 19”, • Link test
Allied Telesis cobre uma gama de opções de alimenta todos os conversores com uma única fonte e
equipamentos de conversão, permitindo aos suporta fonte de alimentação redundante com suporte • Cumpre com RoHS
usuários estender sua rede além das restrições do a load-sharing.
UTP com o uso do cabeamento de fibra. Por
suportar tanto conectores SC como ST, estes Suporte Sem Complicação
conversores podem ser utilizados para estender as Os conversores de mídia Fast Ethernet Allied Telesis
redes até 2Km em fibra multi-modo e até 40Km em oferecem suporte técnico gratuito, garantindo uma
fibra mono-modo. instalação tranquila.
Auto-Negociação e MissingLink™
O recurso MissingLink permite com que as portas
dos conversores de mídia informem o estado de
“Link” dos seus conectores à sua outra ponta. Assim
quando um conversor de mídia detecta um
problema com uma das portas, como por exemplo
a perda de conexão em uma ponta, o conversor
derruba conexão da porta na outra ponta,
notificando que a conexão foi perdida.
Alimentado por
®
fonte EnergyStar
para preservar o
meio ambiente
* comparado a modelos anteriores
Allied Telesis www.alliedtelesis.com

2. Série MC10x | Conversores de Mídia Fast Ethernet
Tipo de porta Comprimento Frequência Potência Emitida (dBm) Potência Recebida (dBm) Informações para pedido
(conector) do cabo ótica
Máx. Média Mín. Sensibilidade Sensibilidade Saturação. AT-MC101XL-xx
Mín. Típica UTP para fibra multi-modo ST (2km)
100FX Multi (2km) 2km 1310nm -14,0 -16,8 -19,0 -31,8 -34,5 -14,0
AT-MC102XL-xx
100FX Mono (15km) 15km 1310nm -8,0 -11,5 -15,0 -31,0 -31,0 -8,0 UTP para fibra multi-modo SC (2km)
100FX Mono (40km) 40km 1310nm 0,0 -3,0 -5,0 -35,0 -38,0 0
AT-MC103XL-xx
Link Test Alimentação UTP para fibra mono-modo SC (15km)
O recurso de Link Test é a maneira mais fácil e simples Fonte de alimentação externa
120VCA, 60Hz (modelo US)
AT-MC103LH-xx
de você testar a conexão entre as portas do conversor de 240VCA, 50Hz (modelo UTP para fibra mono-modo long-haul SC (40km)
mídia e os pontos remotos. Se um problema de rede Europa)
ocorre, você pode realizar o Link Test para determinar Tensão de saída 12vCC Aonde xx = 10 (fonte padrão US)
qual porta está enfrentando problemas e ser capaz de Corrente máxima 500mA 20 (fonte padrão Europa)
focar seus esforços no cabo ou equipamento aonde o Consumo de potência 6W 30 (fonte padrão Reino Unido)
problema está ocorrendo. 40 (fonte padrão Austrália)
Especificações ambientais
MissingLink Temperatura de operação 0°C a 40°C
O recurso de MissingLink permite com que as duas portas Temperatura de armazenamento 20°C a 80°C Produtos Associados
do conversor de mídia passe o estado de 'Link' de suas
conexões para o outro equipamento. Assim se houver Umidade relativa 5% a 95% não condensante AT-TRAY1
problema na porta Ethernet de um lado (falha no cabo, Altitude de operação de 0 a 3.000m Kit de rack 19” para 1 conversor
queda do switch, etc.) o conversor de mídia avisa ao seu
par do outro lado da fibra. Esse, por sua vez, desabilita a AT-TRAY4
Cumpre com RoHS
Ethernet sinalizando a perda de conexão na outra ponta. Kit de rack 19” para 1 a 4 conversores
Especificação Técnica Características Físicas AT-WLMT
Dimensões: 10.5cm(L) x 9.5cm(C) x 2.5cm(A) Kit para montagem de parede para 1 conversor
Indicador de Estado
Peso: 294g
Painel Frontal AT-MCR12
Power Indica que o conversor está alimentado Chassis com fonte de alimentação para 12 conversores
Certificações
Link (2) Indica que o link está operacional
EMC FCC Class B
Activity (2) Indica TX e RX na porta
Segurança UL-Cul, CSA/CSA, NRTL,
FDX Indica operação Full-Duplex
TUV, CE
ML Indica que o recurso de MiisingLink está
habilitado
Botões
ML - Link Test Habilitação do MissingLink
A/N Habilitação da auto-negociação
Características da Transmissão de
Pacotes
Atraso ida-e-volta (round-trip) 0,4μs
Bit Error Rate (BER) <10-12
Interface UTP
Mín. Tipico Máx.
UTP diferencial
Tensão de saída 950mv 980mv 1050mv
Tensão de overshoot 4% 5%
Single amplitude
Simetria 0,98 1,0062 1,02
Tempo de subida e descida
Subida 3,0ns 4,6ns 5,0ns
Descida 3,0ns 4,2ns 5,0ns
Simetria 0,4ns 0,5ns
