1. Aplicações de CLPs DUO e FBs com Rádios Alfacomp Eduardo Grachten 4/3/2010 Desde 1992

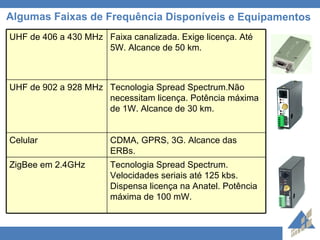

2. Algumas Faixas de Frequência Disponíveis e Equipamentos Tecnologia Spread Spectrum. Velocidades seriais até 125 kbs. Dispensa licença na Anatel. Potência máxima de 100 mW. ZigBee em 2.4GHz CDMA, GPRS, 3G. Alcance das ERBs. Celular Tecnologia Spread Spectrum.Não necessitam licença. Potência máxima de 1W. Alcance de 30 km. UHF de 902 a 928 MHz Faixa canalizada. Exige licença. Até 5W. Alcance de 50 km. UHF de 406 a 430 MHz

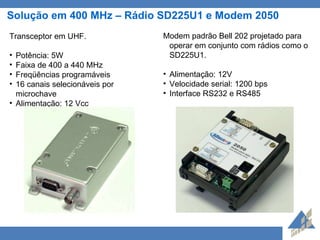

3. Solução em 400 MHz – Rádio SD225U1 e Modem 2050 Transceptor em UHF. Potência: 5 W F aixa de 400 a 440 MHz Freqüências programáveis 16 canais selecionáveis por microchave Alimentação: 12 Vcc Modem padrão Bell 202 projetado para operar em conjunto com rádios como o SD 225U1. Alimentação : 12V Velocidade serial: 1200 bps Interface RS232 e RS485

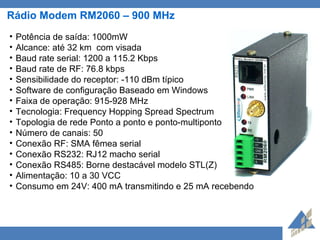

4. Rádio Modem RM2060 – 900 MHz Potência de saída: 1000mW Alcance: até 32 km com visada Baud rate serial: 1200 a 115.2 Kbps Baud rate de RF: 76.8 kbps Sensibilidade do receptor: -110 dBm típico Software de configuração Baseado em Windows Faixa de operação: 915-928 MHz Tecnologia: Frequency Hopping Spread Spectrum Topologia de rede Ponto a ponto e ponto-multiponto Número de canais: 50 Conexão RF: SMA fêmea serial Conexão RS232: RJ12 macho serial Conexão RS485: Borne destacável modelo STL(Z) Alimentação: 10 a 30 VCC Consumo em 24V: 400 mA transmitindo e 25 mA recebendo

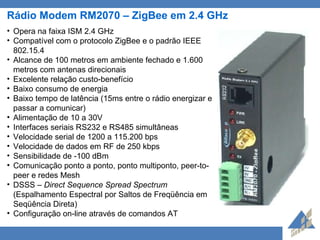

5. Rádio Modem RM2070 – ZigBee em 2.4 GHz Opera na faixa ISM 2.4 GHz Compatível com o protocolo ZigBee e o padrão IEEE 802.15.4 Alcance de 100 metros em ambiente fechado e 1.600 metros com antenas direcionais Excelente relação custo-benefício Baixo consumo de energia Baixo tempo de latência (15ms entre o rádio energizar e passar a comunicar) Alimentação de 10 a 30V Interfaces seriais RS232 e RS485 simultâneas Velocidade serial de 1200 a 115.200 bps Velocidade de dados em RF de 250 kbps Sensibilidade de -100 dBm Comunicação ponto a ponto, ponto multiponto, peer-to-peer e redes Mesh DSSS – Direct Sequence Spread Spectrum (Espalhamento Espectral por Saltos de Freqüência em Seqüência Direta) Configuração on-line através de comandos AT

6. Exemplos de Aplicação

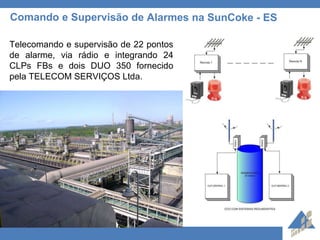

7. Comando e Supervisão de Alarmes na SunCoke - ES Telecomando e supervisão de 22 pontos de alarme, via rádio e integrando 24 CLPs FBs e dois DUO 350 fornecido pela TELECOM SERVIÇOS Ltda.

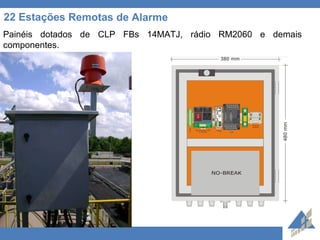

8. 22 Estações Remotas de Alarme Painéis dotados de CLP FBs 14MATJ, rádio RM2060 e demais componentes.

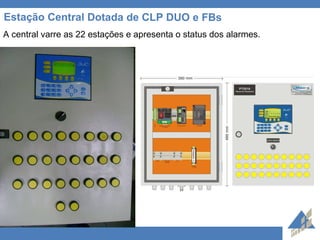

9. Estação Central Dotada de CLP DUO e FBs A central varre as 22 estações e apresenta o status dos alarmes.

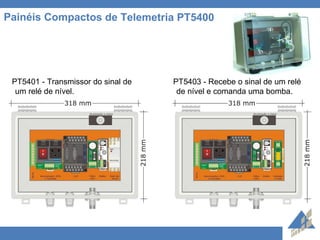

10. Painéis Compactos de Telemetria PT5400 PT5401 - Transmissor do sinal de um relé de nível. PT5403 - Recebe o sinal de um relé de nível e comanda uma bomba.

11. Painéis Compactos de Telemetria PT5500 Baseada no clp DUO350, o PT5500 alia desempenho e economia de espaço. 8 15 2 8 Elevatórias e reservatórios - rádio em ponto elevado PT5502 8 15 2 8 Elevatórias e reservatórios PT5501 SD ED SA EA APLICAÇÃO MODEL0

12. Os Módulos Alfacomp Complementam o DUO Interfaces analógicas, isoladores a relé, protetores contra surto, fonte de alimentação com bateria, iluminador a LED e seccionador com tomada e DPS contribuem para uma montagem compacta. Fonte com bateria DUO 350 8 Entradas analógicas 8 saídas a relé Seccionador, DPS e tomada Rádio Modem 900 MHz Iluminador a LED Saída analógicaprotegida

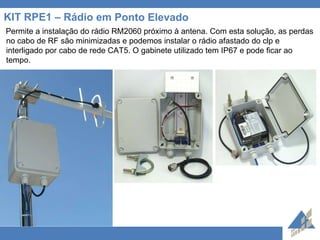

13. KIT RPE1 – Rádio em Ponto Elevado Permite a instalação do rádio RM2060 próximo à antena. Com esta solução, as perdas no cabo de RF são minimizadas e podemos instalar o rádio afastado do clp e interligado por cabo de rede CAT5. O gabinete utilizado tem IP67 e pode ficar ao tempo.

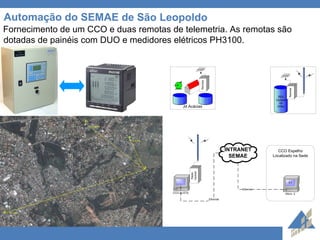

14. Automação do SEMAE de São Leopoldo Fornecimento de um CCO e duas remotas de telemetria. As remotas são dotadas de painéis com DUO e medidores elétricos PH3100.

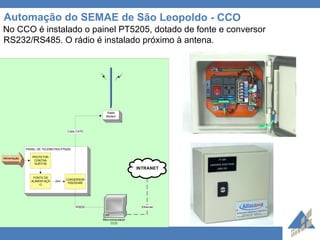

15. Automação do SEMAE de São Leopoldo - CCO No CCO é instalado o painel PT5205, dotado de fonte e conversor RS232/RS485. O rádio é instalado próximo à antena.

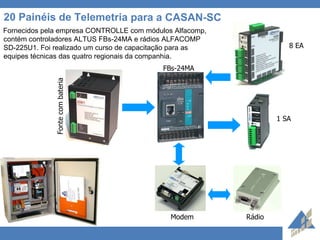

16. 20 Painéis de Telemetria para a CASAN-SC Fornecidos pela empresa CONTROLLE com módulos Alfacomp, contém controladores ALTUS FBs-24MA e rádios ALFACOMP SD-225U1. Foi realizado um curso de capacitação para as equipes técnicas das quatro regionais da companhia. Fonte com bateria FBs-24MA 8 EA 1 SA Rádio Modem
