1. Testes e Melhores Práticas
Redes GPON
Luis Fillipe Couto
Solutions Specialist Organization
Fiber Optics
luis.couto@jdsu.com
(21) 99338-2885
JDSU Brasil

2. © 2012 JDS Uniphase Corporation | JDSU CONFIDENTIAL AND PROPRIETARY INFORMATION 2

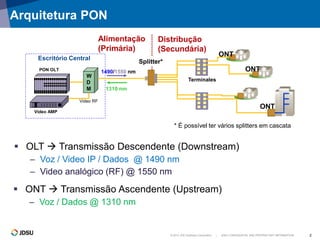

Arquitetura PON
1490/1550 nm
 OLT  Transmissão Descendente (Downstream)
– Voz / Video IP / Dados @ 1490 nm
– Video analógico (RF) @ 1550 nm
Terminales
Distribução
(Secundária)
ONT
ONT
ONT
W
D
M
Splitter*
PON OLT
Video AMP
Video RF
Escritório Central
Alimentação
(Primária)
* É possível ter vários splitters em cascata
1310 nm
 ONT  Transmissão Ascendente (Upstream)
– Voz / Dados @ 1310 nm

3. © 2012 JDS Uniphase Corporation | JDSU CONFIDENTIAL AND PROPRIETARY INFORMATION 3

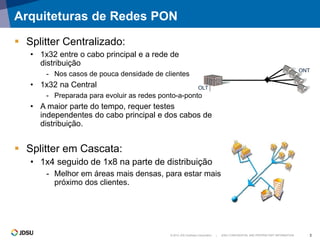

Arquiteturas de Redes PON
 Splitter Centralizado:
• 1x32 entre o cabo principal e a rede de
distribuição
- Nos casos de pouca densidade de clientes
• 1x32 na Central
- Preparada para evoluir as redes ponto-a-ponto
• A maior parte do tempo, requer testes
independentes do cabo principal e dos cabos de
distribuição.
 Splitter em Cascata:
• 1x4 seguido de 1x8 na parte de distribuição
- Melhor em áreas mais densas, para estar mais
próximo dos clientes.
OLT
ONT

4. © 2012 JDS Uniphase Corporation | JDSU CONFIDENTIAL AND PROPRIETARY INFORMATION 4

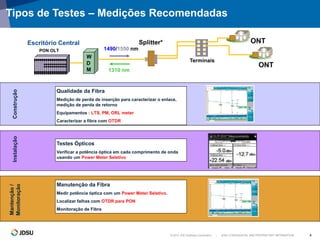

Tipos de Testes – Medições RecomendadasConstruçãoInstalação
Mantenção/
Monitoração
Qualidade da Fibra
Medição de perda de inserção para caracterizar o enlace,
medição de perda de retorno
Equipamentos : LTS, PM, ORL meter
Caracterizar a fibra com OTDR
Testes Ópticos
Verificar a potência óptica em cada comprimento de onda
usando um Power Meter Seletivo
Manutenção da Fibra
Medir potência óptica com um Power Meter Seletivo.
Localizar falhas com OTDR para PON
Monitoração de Fibra
Terminais
ONT
ONT
W
D
M
Splitter*
PON OLT
Escritório Central
1490/1550 nm
1310 nm

5. © 2012 JDS Uniphase Corporation | JDSU CONFIDENTIAL AND PROPRIETARY INFORMATION 5

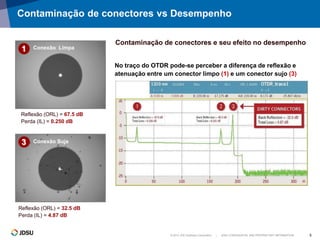

Contaminação de conectores vs Desempenho
Contaminação de conectores e seu efeito no desempenho
Conexão Limpa
Reflexão (ORL) = 67.5 dB
Perda (IL) = 0.250 dB
1
Conexão Suja
Reflexão (ORL) = 32.5 dB
Perda (IL) = 4.87 dB
3
No traço do OTDR pode-se perceber a diferença de reflexão e
atenuação entre um conector limpo (1) e um conector sujo (3)

6. © 2012 JDS Uniphase Corporation | JDSU CONFIDENTIAL AND PROPRIETARY INFORMATION 6
Os Patch cords são de mais fácil acesso e inspeção comparados a um conector “fêmea”
em um DGO, que usualmente não é verificado.
O lado do bulkhead representa metade da conexão, contudo, é mais propenso a estar
sujo e ser mais problemático.
Inspeção e Limpeza de Conectores
Inspecionar AMBOS os lados da conexão é a única forma de
assegurar-se que estará livre de contaminação e defeitos
Bulkhead (“Fêmea”)Patch Cord (“Macho”)

7. © 2012 JDS Uniphase Corporation | JDSU CONFIDENTIAL AND PROPRIETARY INFORMATION 7
Inspecionar Antes de Conectar
CONNECTINSPECT
CLEAN
Is it
clean?
NO YES

8. © 2012 JDS Uniphase Corporation | JDSU CONFIDENTIAL AND PROPRIETARY INFORMATION 8

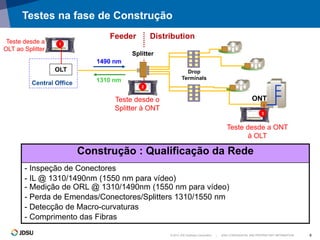

Testes na fase de Construção
Splitter
OLT
Central Office
Drop
Terminals
DistributionFeeder
ONT
Construção : Qualificação da Rede
- Inspeção de Conectores
- IL @ 1310/1490nm (1550 nm para vídeo)
- Medição de ORL @ 1310/1490nm (1550 nm para vídeo)
- Perda de Emendas/Conectores/Splitters 1310/1550 nm
- Detecção de Macro-curvaturas
- Comprimento das Fibras
1Teste desde a
OLT ao Splitter
2
Teste desde o
Splitter à ONT
3
Teste desde a ONT
à OLT
1310 nm
1490 nm

9. © 2012 JDS Uniphase Corporation | JDSU CONFIDENTIAL AND PROPRIETARY INFORMATION 9
Splitter
OLT
Central Office
Drop
Terminals
DistributionFeeder
ONT

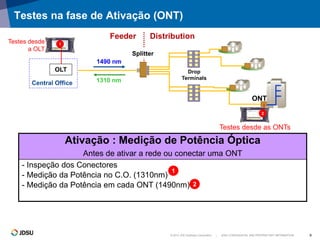

Ativação : Medição de Potência Óptica
Antes de ativar a rede ou conectar uma ONT
- Inspeção dos Conectores
- Medição da Potência no C.O. (1310nm)
- Medição da Potência em cada ONT (1490nm)
1Testes desde
a OLT
2
Testes desde as ONTs
1310 nm
1490 nm
1
2
Testes na fase de Ativação (ONT)

10. © 2012 JDS Uniphase Corporation | JDSU CONFIDENTIAL AND PROPRIETARY INFORMATION 10
Splitter
OLT
Central Office
Drop
Terminals
DistributionFeeder
ONT

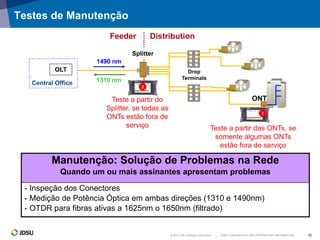

Manutenção: Solução de Problemas na Rede
Quando um ou mais assinantes apresentam problemas
- Inspeção dos Conectores
- Medição de Potência Óptica em ambas direções (1310 e 1490nm)
- OTDR para fibras ativas a 1625nm o 1650nm (filtrado)
2
Teste a partir do
Splitter, se todas as
ONTs estão fora de
serviço
1
Teste a partir das ONTs, se
somente algumas ONTs
estão fora de serviço
1310 nm
1490 nm
Testes de Manutenção

11. © 2012 JDS Uniphase Corporation | JDSU CONFIDENTIAL AND PROPRIETARY INFORMATION 11
Power Meter para FTTX / GPON – Medidor Seletivo
 Ativação OLT/ONT
1310nm 1490nm
1490 / 1550nm
1310nm
2
ONT
1310nm
Meter
1
Meter
2
1550nm
Meter
3
1490 / 1550nm
OLT
• Medidor de Potência de comprimentos de onda simultâneos para FTTH:
• Como o comp. de onda de 1310nm (upstream) é ativado pelo comp.
de onda de 1490nm, um medidor em modo trough ativa a
comunicação simultânea permitindo medir a potência em todas os
comp.de onda.
• Como o upstream se transmite em “pacotes”, o medidor de potência
deve analisar o comp. de onda de 1310 nm em rajadas.

12. © 2012 JDS Uniphase Corporation | JDSU CONFIDENTIAL AND PROPRIETARY INFORMATION 12
Testes com OTDR
Os picos não são identificáveis!
Zonas “invisíveis” largas
Traço REAL com 32 picos de assinantes (ONT)

13. © 2012 JDS Uniphase Corporation | JDSU CONFIDENTIAL AND PROPRIETARY INFORMATION 13

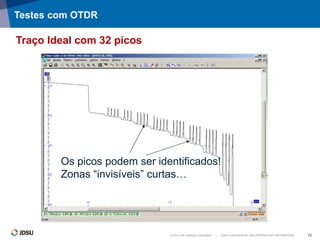

Testes com OTDR
Os picos podem ser identificados!
Zonas “invisíveis” curtas…
Traço Ideal com 32 picos

14. © 2012 JDS Uniphase Corporation | JDSU CONFIDENTIAL AND PROPRIETARY INFORMATION 14

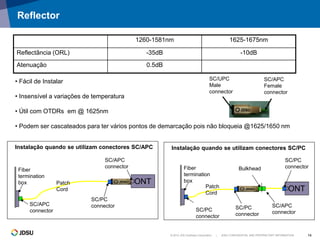

Reflector
SC/APC
Female
connector
SC/UPC
Male
connector
ONT
Fiber
termination
box
SC/APC
connector
SC/PC
connector
Patch
Cord
SC/APC
connector
ONT
Fiber
termination
box
SC/PC
connector
SC/PC
connector
Patch
Cord
SC/APC
connector
Bulkhead
SC/PC
connector
Instalação quando se utilizam conectores SC/APC Instalação quando se utilizam conectores SC/PC
1260-1581nm 1625-1675nm
Reflectância (ORL) -35dB -10dB
Atenuação 0.5dB
• Fácil de Instalar
• Insensível a variações de temperatura
• Útil com OTDRs em @ 1625nm
• Podem ser cascateados para ter vários pontos de demarcação pois não bloqueia @1625/1650 nm

15. © 2012 JDS Uniphase Corporation | JDSU CONFIDENTIAL AND PROPRIETARY INFORMATION 15

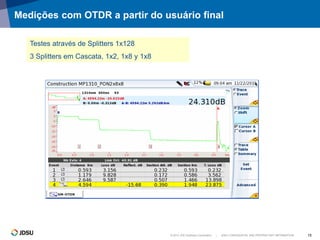

Medições com OTDR a partir do usuário final
Testes através de Splitters 1x128
3 Splitters em Cascata, 1x2, 1x8 y 1x8

16. © 2012 JDS Uniphase Corporation | JDSU CONFIDENTIAL AND PROPRIETARY INFORMATION 16

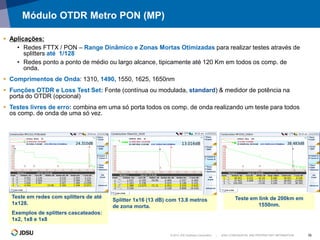

Módulo OTDR Metro PON (MP)
 Aplicações:
• Redes FTTX / PON – Range Dinâmico e Zonas Mortas Otimizadas para realizar testes através de
splitters até 1/128
• Redes ponto a ponto de médio ou largo alcance, tipicamente até 120 Km em todos os comp. de
onda.
 Comprimentos de Onda: 1310, 1490, 1550, 1625, 1650nm
 Funções OTDR e Loss Test Set: Fonte (contínua ou modulada, standard) & medidor de potência na
porta do OTDR (opcional)
 Testes livres de erro: combina em uma só porta todos os comp. de onda realizando um teste para todos
os comp. de onda de uma só vez.
Teste em redes com splitters de até
1x128.
Exemplos de splitters cascateados:
1x2, 1x8 e 1x8
Teste em link de 200km em
1550nm.
Splitter 1x16 (13 dB) com 13.8 metros
de zona morta.

17. © 2012 JDS Uniphase Corporation | JDSU CONFIDENTIAL AND PROPRIETARY INFORMATION 17

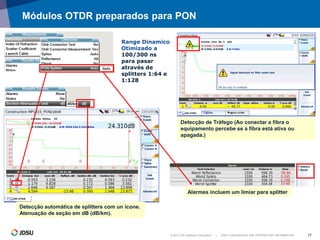

Módulos OTDR preparados para PON
Detecção de Tráfego (Ao conectar a fibra o
equipamento percebe se a fibra está ativa ou
apagada.)
Alarmes incluem um limiar para splitter
Detecção automática de splitters com un ícone.
Atenuação de seção em dB (dB/km).
Range Dinamico
Otimizado a
100/300 ns
para pasar
através de
splitters 1:64 e
1:128

18. © 2012 JDS Uniphase Corporation | JDSU CONFIDENTIAL AND PROPRIETARY INFORMATION 18

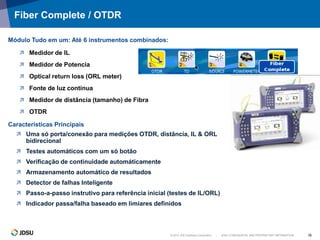

Fiber Complete / OTDR
 Medidor de IL
 Medidor de Potencia
 Optical return loss (ORL meter)
 Fonte de luz contínua
 Medidor de distância (tamanho) de Fibra
 OTDR
Módulo Tudo em um: Até 6 instrumentos combinados:
 Uma só porta/conexão para medições OTDR, distância, IL & ORL
bidirecional
 Testes automáticos com um só botão
 Verificação de continuidade automáticamente
 Armazenamento automático de resultados
 Detector de falhas Inteligente
 Passo-a-passo instrutivo para referência inicial (testes de IL/ORL)
 Indicador passa/falha baseado em limiares definidos
Características Principais

19. © 2012 JDS Uniphase Corporation | JDSU CONFIDENTIAL AND PROPRIETARY INFORMATION 19

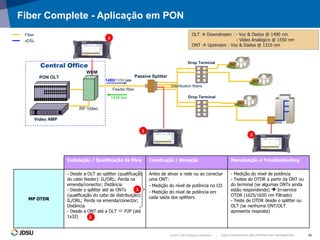

Fiber Complete - Aplicação em PON
Instalação / Qualificação da fibra Construção / Ativação Manutenção e Troubleshooting
MP OTDR
- Desde a OLT ao splitter (qualificação
do cabo feeder): IL/ORL; Perda na
emenda/conector; Distância
- Desde o splitter até as ONTs
(qualificação do cabo de distribuição):
IL/ORL; Perda na emenda/conector;
Distância
- Desde a ONT até a OLT  P2P (até
1x32)
Antes de ativar a rede ou ao conectar
uma ONT:
- Medição do nível de potência no CO
- Medição do nível de potência em
cada saída dos splitters
- Medição do nível de potência
- Testes de OTDR a partir da ONT ou
do terminal (se algumas ONTs ainda
estão respondendo)  In-service
OTDR (1625/1650 nm Filtrado)
- Teste de OTDR desde o splitter ou
OLT (se nenhuma ONT/OLT
apresenta resposta)
WDM
Passive SplitterPON OLT
Video AMP
RP Video
Central Office
Drop Terminal
Drop Terminal
Distribution fibers
Feeder fiber
1490/1550 nm
1310 nm
OLT  Downstream : - Voz & Dados @ 1490 nm
- Vídeo Analógico @ 1550 nm
ONT  Upstream : Voz & Dados @ 1310 nm
ONT
ONT
ONT
Fiber
xDSL
1
1
2
1
2

20. © 2012 JDS Uniphase Corporation | JDSU CONFIDENTIAL AND PROPRIETARY INFORMATION 20

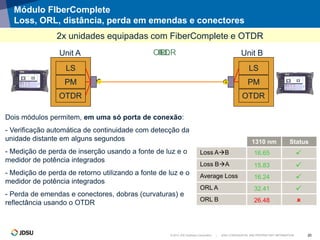

Módulo FIberComplete
Loss, ORL, distância, perda em emendas e conectores
1310 nm Status
Loss AB
Loss BA
Average Loss
ORL A
ORL B
OTDR
LS
PM
OTDR
LS
PM
Unit A Unit B
2x unidades equipadas com FiberComplete e OTDR
Dois módulos permitem, em uma só porta de conexão:
- Verificação automática de continuidade com detecção da
unidade distante em alguns segundos
- Medição de perda de inserção usando a fonte de luz e o
medidor de potência integrados
- Medição de perda de retorno utilizando a fonte de luz e o
medidor de potência integrados
- Perda de emendas e conectores, dobras (curvaturas) e
reflectância usando o OTDR
ILORL
16.65
15.83
16.24
32.41
26.48 




OTDR

21. © 2012 JDS Uniphase Corporation | JDSU CONFIDENTIAL AND PROPRIETARY INFORMATION 21

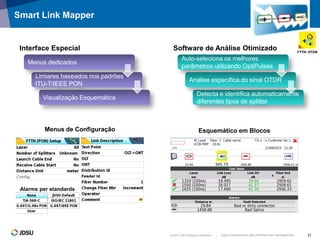

Smart Link Mapper
Menus de Configuração Esquemático em Blocos
Interface Especial
Menus dedicados
Limiares baseados nos padrões
ITU-T/IEEE PON
Visualização Esquemática
Auto-seleciona os melhores
parâmetros utilizando OptiPulses
Análise específica do sinal OTDR
Detecta e identifica automaticamente
diferentes tipos de splitter
Software de Análise Otimizado
Alarms per standards

22. © 2012 JDS Uniphase Corporation | JDSU CONFIDENTIAL AND PROPRIETARY INFORMATION 22

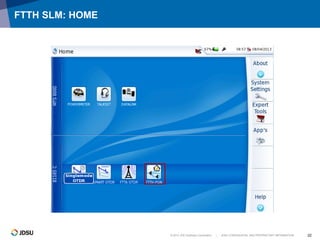

FTTH SLM: HOME

23. © 2012 JDS Uniphase Corporation | JDSU CONFIDENTIAL AND PROPRIETARY INFORMATION 23

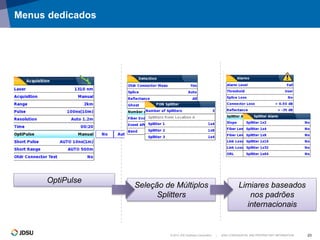

Menus dedicados
OptiPulse
Seleção de Múltiplos
Splitters
Limiares baseados
nos padrões
internacionais

24. © 2012 JDS Uniphase Corporation | JDSU CONFIDENTIAL AND PROPRIETARY INFORMATION 24

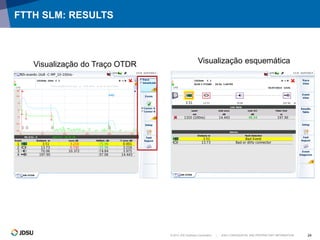

FTTH SLM: RESULTS
Visualização esquemáticaVisualização do Traço OTDR

25. © 2012 JDS Uniphase Corporation | JDSU CONFIDENTIAL AND PROPRIETARY INFORMATION 25

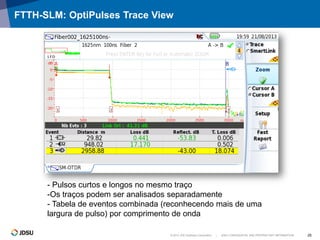

FTTH-SLM: OptiPulses Trace View
- Pulsos curtos e longos no mesmo traço
-Os traços podem ser analisados separadamente
- Tabela de eventos combinada (reconhecendo mais de uma
largura de pulso) por comprimento de onda

26. © 2012 JDS Uniphase Corporation | JDSU CONFIDENTIAL AND PROPRIETARY INFORMATION 26
OptiPulses: Veja o que antes não era possível!

27. Obrigado
Luis Fillipe Couto
Solutions Specialist Organization
Fiber Optics
luis.couto@jdsu.com
(21) 99338-2885
JDSU Brasil
