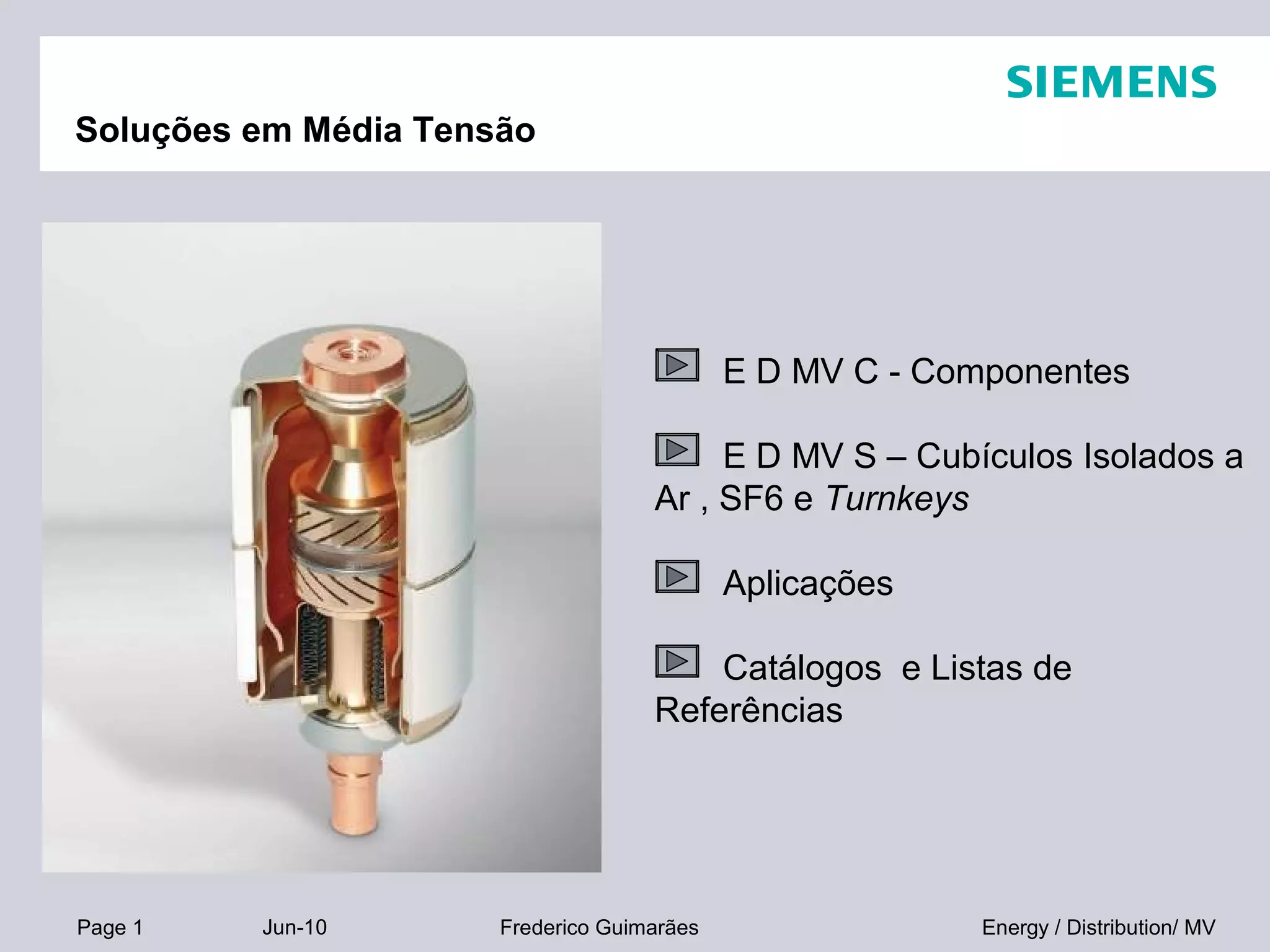

Soluções em Média Tensão
E D MV C - Componentes
E D MV S – Cubículos Isolados a
Ar , SF6 e Turnkeys
Aplicações
Catálogos e Listas de
Referências
2. Page 2 Jun-10 Energy / Distribution/ MVFrederico Guimarães
Conteúdo
1. E D MV C - Componentes
2. E D MV S – Cubículos a AR e a SF6 e Turnkey
3. Aplicações
4. Catálogos e Listas de Referências
3. Page 3 Jun-10 Energy / Distribution/ MVFrederico Guimarães
E D MV C - Componentes
SION
Disjuntores a vácuo para
aplicações gerais
3AH5
Disjuntores a vácuo para
aplicações gerais
3AH3
Disjuntores a vácuo para altas
correntes
3AH4
Disjuntores a vácuo para
elevados ciclos de operação
3AH37/38
Disjuntores a vácuo para
alpicação em geração
3AH47
Disjuntores a vácuo para
aplicações ferroviárias
3TL
Contator a vácuo
3TL
Combinação
contator-fusível
3AD
Religador a vácuo
SDV6/3AF
Disjuntores a vácuo ao tempo
(Dead tank / Live tank)
Interruptores a vácuo
Chaves, seccionadores,
Transformadores de instr.,
Pára-raios, Fusíveis
4. Page 4 Jun-10 Energy / Distribution/ MVFrederico Guimarães
Câmara a vácuo
Elevada confiabilidade
Mais de 3 milhões de unidades
fornecidas em todo o mundo
Desenvolvimentos customizados
Várias opções de fornecimento para
diferentes aplicações
Para uso em
Disjuntores de média e baixa tensão,
chaves, contatores e religadores
automáticos
Comutadores para Trafos
Capacidade máxima
690 a 1300 V até 65 kA até 2500 A
7.2 a 40.5 kV até 72 kA até 6300 A
5. Page 5 Jun-10 Energy / Distribution/ MVFrederico Guimarães

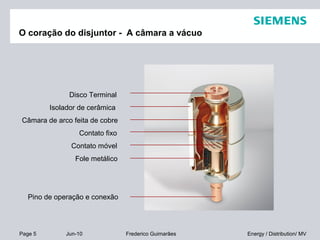

O coração do disjuntor - A câmara a vácuo
Disco Terminal
Isolador de cerâmica
Câmara de arco feita de cobre
Contato fixo
Contato móvel
Fole metálico
Pino de operação e conexão
6. Page 6 Jun-10 Energy / Distribution/ MVFrederico Guimarães
Contato tipo
Disco
Contato de campo
Magnético Axial
(AMF)
Contato de campo
Magnético Radial
(RMF)
Geometria de contato das câmaras a vácuo
7. Page 7 Jun-10 Energy / Distribution/ MVFrederico Guimarães
Disjuntor a vácuo - operação
Fole metálico
Soldado ao contato móvel e à carcaça
Projetado para 150.000 operações
(disjuntor: 10.000 operações)
8. Page 8 Jun-10 Energy / Distribution/ MVFrederico Guimarães
CuCr
Processo próprio de fabricação a vácuo
⇒ Qualidade constante
⇒ Elevada pureza
⇒ Composto homogêneo
• Erosão mínima
• Alta capacidade de chaveamento
• Elevada rigidez dielétrica
• Elevada condutividade elétrica
• Baixa propensão à fusão dos contatos
• Baixa corrente de corte Cu
100 µm
Cr
Material de contato
9. Page 9 Jun-10 Energy / Distribution/ MVFrederico Guimarães
VCB: 64%MOCB: 14%
SF6 CB: 22%
Disjuntores a vácuo – uma tecnologia totalmente testada e largamente utilizada em todo o mundo.
Market shares Mundial
Tecnologia de manobra em média tensão
10. Page 10 Jun-10 Energy / Distribution/ MVFrederico Guimarães
Locais de Fabricação –
Câmaras a vácuo e disjuntores*
Mumbai (Bombay)
Shanghai
Queretar
o
Berlin
Jundiaí
Wuxi
CB – Disjuntores a vácuo
VI – Câmaras a vácuo
* Incluindo licenciados e joint-ventures
11. Page 11 Jun-10 Energy / Distribution/ MVFrederico Guimarães
Disjuntores a vácuo SION 3AE
Dimensões reduzidas
Fácil adaptação
Elevada confiabilidade
Para qualquer aplicação
Disponível para montagem fixa ou em
módulos de extração
Capacidade máxima
7.2 até 17.5 kV até 40 kA até 3150 A
24 kV até 25 kA até 2500 A
12. Page 12 Jun-10 Energy / Distribution/ MVFrederico Guimarães
Disjuntores a vácuo 3AH5
Elevada confiabilidade
Livre de manutenção
Para qualquer aplicação
Para todos os regimes de chaveamento
Capacidade máxima
7.2 até 17.5 kV até 31.5 kA até 2500 A
24 kV até 25 kA até 2500 A
36 kV até 25 kA até 2000 A
13. Page 13 Jun-10 Energy / Distribution/ MVFrederico Guimarães
Disjuntores a vácuo 3AH3
Para todos os regimes de chaveamento
Indutâncias
Capacitores
Elevada capacidade de chaveamento
Produção de energia
Indústria
Capacidade Máxima
7.2 até 17.5 kV até 63 kA até 4000 A
24 kV até 40 kA até 2500 A
36 kV até 40 kA até 2500 A
14. Page 14 Jun-10 Energy / Distribution/ MVFrederico Guimarães
Disjuntores a vácuo – 3AH4
Para ciclos de operação extremamente
elevados
120,000 operações
Produção de aço (fornos a arco)
Indústria
Para regimes de operação extremos
Filtros
Capacitores
Indutâncias
Capacidade Máxima
24 kV até 40 kA até 2500 A
40.5 kV até 40 kA até 2500 A
15. Page 15 Jun-10 Energy / Distribution/ MVFrederico Guimarães
Disjuntores a vácuo 3AH37, 3AH38
Ensaiado conforme norma IEEE
C37.013 para geradores
Dimensões compactas comparadas aos
disjuntores SF6
10.000 manobras mesmo na operação
de correntes extremamente elevadas
Corrente nominal de 6,300 A sem
ventilação forçada
17.5 kV até 72 kA até 6300 A
Capacidade Máxima
24 kV até 72 kA até 6300 A
16. Page 16 Jun-10 Energy / Distribution/ MVFrederico Guimarães
Disjuntor a vácuo 3AH47
Para aplicação ferroviária
Para baixas freqüências(16 2
/3 Hz)
Até 60,000 manobras
Na versão monopolar ou bipolar
17.5 e 27.5 kV até 50 kA até 2500 A
Capacidade máxima
17. Page 17 Jun-10 Energy / Distribution/ MVFrederico Guimarães
Contator a vácuo 3TL
Livre de manutenção
Elevada confiabilidade
Elevado número de operações
Para o chaveamento de
Motores trifásicos
Transformadores
Capacitores
Capacidade Máxima
até 24 kV até 800 A
Tempo de vida mecânico
até 3 milhões de ciclos de oper.
18. Page 18 Jun-10 Energy / Distribution/ MVFrederico Guimarães
Combinação contator-fusível
Desenho compacto incluindo contator,
fusível e TP de comando
Dois fusíveis por fase para correntes
nominais elevadas
Várias versões referentes a distância
entre contatos e tipos de contatos
Várias tipos de configurações e
opcionais
Capacidade Máxima
até 12 kV até 400 A
Tempo de vida mecânico
até 1 milhão de ciclos de oper.
19. Page 19 Jun-10 Energy / Distribution/ MVFrederico Guimarães
Religador para utilização em redes aéreas
Unidade de interrupção
Atuador magnético
Câmaras a vácuo
Unidade de controle e
proteção
Capacidade Máxima
Até 15.5 kV até 16 kA até 800 A
Até 38 kV até 16 kA até 800 A
20. Page 20 Jun-10 Energy / Distribution/ MVFrederico Guimarães
Disjuntores a vácuo ao tempo
Elevada confiabilidade
Manutenção reduzida
Instalação simples
Elevado número de ciclos de operação
Independente do ambiente de intalação
Capacidade Máxima, versão “Live Tank”
12 a 40.5 kV até 31.5 kA até 2000 A
Capacidade Máxima, versão “Dead Tank”
15 a 36 kV* 31,5 kA* 2000 A*
* Sob consulta
21. Page 21 Jun-10 Energy / Distribution/ MVFrederico Guimarães

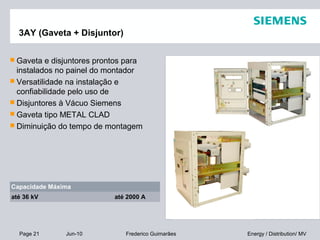

3AY (Gaveta + Disjuntor)
Gaveta e disjuntores prontos para
instalados no painel do montador
Versatilidade na instalação e
confiabilidade pelo uso de
Disjuntores à Vácuo Siemens
Gaveta tipo METAL CLAD
Diminuição do tempo de montagem
Capacidade Máxima
até 36 kV até 2000 A
22. Page 22 Jun-10 Energy / Distribution/ MVFrederico Guimarães
Retrofit
Substituição de disjuntores antigos
com meio de extinção PVO, SF6, sopro
magnético por disjuntores a vácuo,
mais compactos e com maior
capacidade para interrupção de
corrente nominal ou de curto-circuito e
com a possibilidade de montagem em
gaveta extraível.
Capacidade Máxima
até 15 kV e 40 kA até 4000 A
até 24 kV e 40 kA até 2500 A
até 36 kV e 31,5 kA até 2500 A
Antigo
SIEMENS NOVO
23. Page 23 Jun-10 Energy / Distribution/ MVFrederico Guimarães
Cubículos de média tensão isolados a AR (AIS)
Cada vez mais uma aplicação
segura e confiável para qualquer
necessidade
Grande base instalada, mais de
300.000 cubículos montados em
todo o mundo e mais de 15.000
apenas no Brasil;
Pioneiro na utilização da
tecnologia do chaveamento a
vácuo
24. Page 24 Jun-10 Energy / Distribution/ MVFrederico Guimarães
Disjuntor e Seccionador de aterramento testado DENTRO do cubículo
Segurança
Cubículos à prova de arco interno de acordo com norma IEC
62271-200 (IAC A FLR 40kA /1s)
25. Page 25 Jun-10 Energy / Distribution/ MVFrederico Guimarães
Protegem Vidas
Todas as operações com a porta
fechada
1. Todas as manobras incluindo as
manuais de emergência
2. Aterramento do alimentador
3. Inserção / extração do carro do equipamento de
manobra.
4. Carregamento manual de emergência
mecanismo de operação do disjuntor.
26. Page 26 Jun-10 Energy / Distribution/ MVFrederico Guimarães
Classe de Partição: PM
1. Guilhotinas metálicas e aterradas garantem
a compartimentação PM.
2. A classe PM garante a ausência de campo
elétrico no compartimento aberto e também
a manutenção do campo elétrico nas
colunas adjacentes.
3. A classe de compartimentação PM
garante uma manutenção segura quando
o compartimento do equipamento de
manobra está aberto, mesmo que as
barras e os cabos estejam sob tensão.
Protegem Vidas
27. Page 27 Jun-10 Energy / Distribution/ MVFrederico Guimarães
Aumentam a Produtividade
Categoria de disponibilidade de serviço LSC2B-PM
Manutenção no compartimento do equipamento de manobra
possível sem ter de desconectar as conexões de cabos e barras.
Guilhotinas e
paredes de separação
metálicas e aterradas.
A prova de
contatos diretos
28. Page 28 Jun-10 Energy / Distribution/ MVFrederico Guimarães
Montagem, serviço e manutenção dos cubículos
sem ferramentas nem dispositivos especiais
significa gastos mais baixos ao longo da vida útil.
Economizam dinheiro:
29. Page 29 Jun-10 Energy / Distribution/ MVFrederico Guimarães

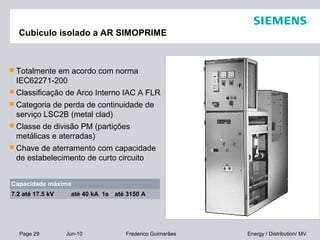

Cubículo isolado a AR SIMOPRIME
Totalmente em acordo com norma
IEC62271-200
Classificação de Arco Interno IAC A FLR
Categoria de perda de continuidade de
serviço LSC2B (metal clad)
Classe de divisão PM (partições
metálicas e aterradas)
Chave de aterramento com capacidade
de estabelecimento de curto circuito
Capacidade máxima
7.2 até 17.5 kV até 40 kA 1s até 3150 A
30. Page 30 Jun-10 Energy / Distribution/ MVFrederico Guimarães
Cubículo isolado a AR 8BK02
Capacidade máxima
Até 17.5 kV até 31.5 kA 1s até 3150 A
Totalmente em acordo com norma
IEC62271-200
Classificação de Arco Interno IAC A FLR
Categoria de perda de continuidade de
serviço LSC2B (metal clad)
Classe de divisão PM (partições
metálicas e aterradas)
Opção de 2 gavetas extraíveis com
disjuntor a vácuo por coluna
Barra dupla
31. Page 31 Jun-10 Energy / Distribution/ MVFrederico Guimarães
Cubículo isolado a AR NXAir
Capacidade máxima
Até 24 kV até 40 kA 1s até 2500 A
Totalmente em acordo com norma
IEC62271-200
Classificação de Arco Interno IAC A FLR
Categoria de perda de continuidade de
serviço LSC2B (metal clad)
Classe de divisão PM (partições
metálicas e aterradas)
Grau de Proteção IP3X, IP4X, IP50, IP51
Dimensões Reduzidas:
Largura = 600 / 800 / 1000 mm
Altura = 2300 mm
Profundidade = 1350 / 1500mm
32. Page 32 Jun-10 Energy / Distribution/ MVFrederico Guimarães
Cubículo isolado a AR 8BT2
Capacidade máxima
36 kV até 31,5 kA 1s até 2500 A
Totalmente em acordo com norma
IEC62271-200
Classificação de Arco Interno IAC A FLR
Categoria de perda de continuidade de
serviço LSC2B (metal clad)
Classe de divisão PM (partições
metálicas e aterradas)
Chave de aterramento com capacidade
de estabelecimento de curto circuito
33. Page 33 Jun-10 Energy / Distribution/ MVFrederico Guimarães
Compacto, livre de manutenção e
independência do ambiente de
instalação
Mais de 80.000 cubículos para
sistemas de distribuição primária –
mais de 450.000 alimentadores
para sistema de distribuição
secundária em todo o mundo
Pioneira na tecnologia de
cubículos isolados a gás
Painéis de Distribuição Isolados a gás SF6 (GIS)
34. Page 34 Jun-10 Energy / Distribution/ MVFrederico Guimarães
8DH10/
8DJ10/
8DJH
Independentes das condições
climáticas do local de instalação
Compactos
Baixíssima Manutenção
Segurança: cubículos certificados
pela norma IEC 62271-200
NXPLUS C
8DA/DB
SIMOSEC
Cubículos de Distribuição Isolados a SF6
35. Page 35 Jun-10 Energy / Distribution/ MVFrederico Guimarães
Ensaio de tipo
Metal-clad
Sistema de barras isolado a ar
Sistema de conexão de cabos isolado a ar
Seccionadora de três posições isolado a gás
Disjuntor a vácuo em montagem fixa
Classificação conforme IEC 62271-200
Cubículos sem fusíveis:
LSC 2B PM IAC A FLR 20kA, 1s
Cubículos com fusíveis:
LSC 2A PM IAC A FLR 20kA, 1s
SIMOSEC - Painel de Distribuição Secundária
36. Page 36 Jun-10 Energy / Distribution/ MVFrederico Guimarães
Tanque em aço inox
Soldado hermeticamente
Sem gaxetas
Soment
e
Siemens
1 – bucha de passagem p/ barras
2 – tanque em aço inox
3 – chave seccionadora
4 – bucha de passagem p/ cabos
5 – mecanismo de acionamento
SIMOSEC -Tanque de SF6 Integrado
Chave seccionadora
37. Page 37 Jun-10 Energy / Distribution/ MVFrederico Guimarães
Vista externa do tanque (câmaras
de vácuo dentro do tanque)
Caixa de acionamento do disjuntor
SIMOSEC – Disjuntor a vácuo integrado no invólucro de SF6
38. Page 38 Jun-10 Energy / Distribution/ MVFrederico Guimarães
SIMOSEC – Disjuntor a vácuo integrado no invólucro de SF6 - Livre de Manutenção!!!
39. Page 39 Jun-10 Energy / Distribution/ MVFrederico Guimarães
SIMOSEC – Disjuntor a vácuo integrado no invólucro de SF6
40. Page 40 Jun-10 Energy / Distribution/ MVFrederico Guimarães
Hermeticamente soldado
sem vedações
Selado para vida toda
Sem envelhecimento
Fole Metálico igual a
tecnologia usada no disjuntor
Aterrado
Aberto
Fechado
SIMOSEC – Meanismo de operação
da chave seccionadora
41. Page 41 Jun-10 Energy / Distribution/ MVFrederico Guimarães
SIMOSEC – Meanismo de operação
da chave seccionadora
EXEMPLO:
Fechada
Aberta
Aterrada
Projetada para:
• 1000 operações mecânicas conforme IEC 62271-102 e IEC 60625-1 M1
• 100 operações com 630A conforme IEC 60265-1
42. Page 42 Jun-10 Energy / Distribution/ MVFrederico Guimarães
SIMOSEC – Meanismo de operação
da chave seccionadora
43. Page 43 Jun-10 Energy / Distribution/ MVFrederico Guimarães
Características:
Independente de temperaturas
Independente de altitude
Os indicadores devem ser
checados após transporte
Indicação mecânica:
opcional
1 Tanque com gas, 500
hPa at 20°C (0,5 bar)
2 Pressão para medição no
fole metálico com gas, 500
hPa at 20°C
3 Acoplagem magnética
Indicação:
4 Vermelho: Não Operar
5 Verde:Operacional
Detalhe
X
SIMOSEC – Indicador de presença de gás
44. Page 44 Jun-10 Energy / Distribution/ MVFrederico Guimarães
SIMOSEC – Indicador de presença de gás
45. Page 45 Jun-10 Energy / Distribution/ MVFrederico Guimarães
Medição
Concessionária
Proteção
geral
Alimentação
3 x transf. 1 MVA
c/ chave-fusível
Solução compacta: cubículo Simosec
3,0 m
P=1230
10
1750
350
2100
750
ME1-KS
750
LT10
375
HF
375
TR
375
TR
375
TR
10
Comparação Dimensional
SIMOSEC x ALVENARIA
Redução em Largura de ~75%
Redução em Área de ~75%
3000
46. Page 46 Jun-10 Energy / Distribution/ MVFrederico Guimarães
Turn Keys
Sistemas de Fornecimento de Energia
Sistemas de Fornecimento de Energia Turnkey para distribuidoras e
indústrias
Interligação de componentes e sistemas e coordenação de todos os
serviços necessários
47. Page 47 Jun-10 Energy / Distribution/ MVFrederico Guimarães
Instaladores
Fornecedores
Internos
(verbund)
Fornecedores
Externos
Concessionária
Local
Consultores
Construção
Cívil
Parceiros
Consorciados
CLIENTE
Coordenação
Integradores
ED MV M3 - Soluções Turnkey
48. Page 48 Jun-10 Energy / Distribution/ MVFrederico Guimarães
Aplicações
49. Page 49 Jun-10 Energy / Distribution/ MVFrederico Guimarães
Cliente: Vale
País: Brasil
Data: 2010
Requisitos
Revitalização dos painéis de média tensão
Parceiro e confiável em um projeto de grandes interações aos
setores produtivos
Produtos
214 cubículos
Simoprime com disjuntores SION
(13,8 kV e 4,16kV / 40 kA / 2,500 A)
Benefícios para o cliente
Cubículos totalmente testados pela norma IEC62271-200
Segurança Operacional
Aumento de Produtividade
Renovação dos painéis para a
VALE na planta de Vitória/ES
50. Page 50 Jun-10 Energy / Distribution/ MVFrederico Guimarães
Cliente: Volkswagen
País: Alemanha
Data: 2006
Requisitos
Modernização dos painéis de média tensão
(substituição dos antigos por novos)
Implementar a demanda específica da rede VW
Parceiro confiável em um projeto de 6 anos de duração
Produtos
237 cubículos
NX AIR com disjuntores SION
(24 kV / 25 kA / 2,500 A)
Benefícios para o cliente
Instalação e comissionamento durante a instalação
Cumprimento rápido de um cronograma desafiador
Renovação dos painéis para a
VW na planta de Wolfsburg (Matriz)
51. Page 51 Jun-10 Energy / Distribution/ MVFrederico Guimarães
Retrofit de disjuntores PVO por disjuntores a
vácuo para a BRASKEM , planta de Triunfo/RS
Cliente: Braskem
País: Brasil
Data: 2009 / 2010
Requisitos
Praticamente livre de manutenção
Elevada confiabilidade
Elevadas correntes de operação
Produtos
Disjuntores 3AH3 e 3AH5
- 19 disjuntores montados em extração Siemens 8BD
- 14 disjuntores montados em extração vertical
Benefícios para o cliente
Baixos custos de operação devido:
Elevado número de manobras
Livre de manutenções
52. Page 52 Jun-10 Energy / Distribution/ MVFrederico Guimarães
Cliente: Zhenhua Port
Machinery
País: China
Data: 2005 - 2007
Requisitos
Painéis em guindastes para diferentes portos, p.ex.
Rotterdam, Zeebrügge, Said, Gothenburg, Valencia, Dubai, Tangie,
Damman, Barcelona, Lisbon, Felixstowe, Bahrain etc.
Produtos
Painel SIMOSEC
Cerca de 310 cubículos
Dados técnicos: 12 kV, 25 kA, 630 A – 24 kV, 20 kA, 630 A
Típicos: cubículo com disjuntor, conexão em anel, alimentadores
para transformadores
Benefícios para o cliente
Painel MT tipo SIMOSEC possui dimensões bem compactas, e
requisitos de espaço reduzidos, combinado com eficiência
econômica.
Painéis para os guindastes da
Zhenhua Port Machinery
53. Page 53 Jun-10 Energy / Distribution/ MVFrederico Guimarães
Cliente: Arcelor
País: Luxemburgo
Data: 2007
Requisitos
Taxas elevadas de manobra: Mais de 100 operações diárias
Condições ambientais severas
Produtos
Disjuntores a vácuo 3AH4 para operações freqüentes até 120,000
manobras (Apenas o produto)
Benefícios para o cliente
Economia de até 25% devido a vida extendida
Prevenção do tempo de parada, que pode significar centenas de
milhares de Reais por dia parado, devido a demanda elevada de
disponibilidade de energia
Forno a arco
Disjuntores sob regime severo para a Arcelor
54. Page 54 Jun-10 Energy / Distribution/ MVFrederico Guimarães
Catálogos e Listas de Referência
Disjuntores e contatores a vácuo
Cubículos Isolados a AR
Cubículos Isolados a SF6
Listas de Referências
Notas do Editor
Explicar como funciona o mecanismo, que é através do fole metálico. O fole metálico foi projetado para 150 mil operações mecânicas.
Explicar como funciona o mecanismo, que é através do fole metálico. O fole metálico foi projetado para 150 mil operações mecânicas.
Explicar como funciona o mecanismo, que é através do fole metálico. O fole metálico foi projetado para 150 mil operações mecânicas.
