Riscos Elétricos

O documento fornece informações sobre um treinamento de segurança em instalações e serviços elétricos. O treinamento aborda tópicos como riscos elétricos, primeiros socorros e prevenção de incêndios de acordo com a Norma Regulamentadora NR-10 e tem como objetivo orientar e reciclar profissionais que trabalham com eletricidade. O documento também descreve os riscos associados à eletricidade como choques elétricos e arcos elétricos.

Incorporar apresentação

Baixado 56 vezes
Instrutor: Bruno Kato Ferreira – kato_eng@hotmail.com RISCOS ELETRICOS Riscos ELETRICOS “PERIGOS OCULTOS”
Trata-se de uma exigência da nova norma regulamentadora de número 10 (NR- 10), que visa a segurança em instalações elétricas e serviços com eletricidade. Tendo este curso básico a exigência mínima de 40 horas com tópicos definidos no anexo III da norma, sendo obrigatório a todos os trabalhadores envolvidos em serviços com eletricidade, a mesma prevê o curso complementar para trabalhadores do sistema elétrico de potencia (SEP) e em suas proximidades. TREINAMENTO BASICO DE SEGURANÇA EM INSTALAÇÕES E SERVIÇOS EM ELETRICIDADE 19:25:10
TREINAMENTO BASICO DE SEGURANÇA EM INSTALAÇÕES E SERVIÇOS EM ELETRICIDADE NORMA REGULAMENTADORA Nº 10 – SEGURANÇA EM INSTALAÇÕES E SERVIÇOS EM ELETRICIDADE 10.1- OBJETIVO E CAMPO DE APLICAÇÃO 10.1.1 Esta Norma Regulamentadora - NR estabelece os requisitos e condições mínimas objetivando a implementação de medidas de controle e sistemas preventivos, de forma a garantir a segurança e a saúde dos trabalhadores que, direta ou indiretamente, interajam em instalações elétricas e serviços com eletricidade. 10.1.2 Esta NR se aplica às fases de geração, transmissão, distribuição e consumo, incluindo as etapas de projeto, construção, montagem, operação, manutenção das instalações elétricas e quaisquer trabalhos realizados nas suas proximidades, observando-se as normas técnicas oficiais estabelecidas pelos órgãos competentes e, na ausência ou omissão destas, as normas internacionais cabíveis. 19:25:10

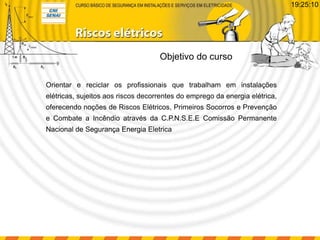

Orientar e reciclar os profissionais que trabalham em instalações elétricas, sujeitos aos riscos decorrentes do emprego da energia elétrica, oferecendo noções de Riscos Elétricos, Primeiros Socorros e Prevenção e Combate a Incêndio através da C.P.N.S.E.E Comissão Permanente Nacional de Segurança Energia Eletrica Objetivo do curso 19:25:10
• 1-) Introdução à segurança com eletricidade • 2-) Riscos em instalações e serviços com eletricidade • 3-) Técnicas de analise de risco • 4-) Medidas de controle do risco elétrico • 5-) Normas técnicas brasileiras A.B.N.T • 6-) Normas regulamentadoras M.T.E • 7-) Equipamentos de proteção coletiva • 8-) Equipamentos de proteção individual Conteúdo exigido pela norma 19:25:10
• 9-) Rotinas de trabalho – Procedimentos • 10-) Documentação de instalações elétricas • 11-) Riscos adicionais • 12-) Proteção e combate a incêndios • 13-) Acidentes de origem elétrica • 14-) Noções de primeiros socorros • 15-) Responsabilidades Conteúdo exigido pela norma 19:25:10

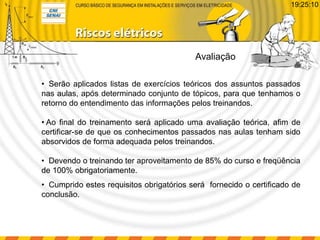

Avaliação 19:25:10 • Serão aplicados listas de exercícios teóricos dos assuntos passados nas aulas, após determinado conjunto de tópicos, para que tenhamos o retorno do entendimento das informações pelos treinandos. • Ao final do treinamento será aplicado uma avaliação teórica, afim de certificar-se de que os conhecimentos passados nas aulas tenham sido absorvidos de forma adequada pelos treinandos. • Devendo o treinando ter aproveitamento de 85% do curso e freqüência de 100% obrigatoriamente. • Cumprido estes requisitos obrigatórios será fornecido o certificado de conclusão.
Acidentes elétricos no trabalho Acidentes fatais no trabalho, 1997-2002, EUA 1997-2001 (média) 2001 2002 % Total 6.036 5.915 5.524 43 Transporte 2.593 2.524 2.381 15 Violência urbana 964 908 840 16 Objetos/equipamentos 995 962 873 16 Quedas 737 810 714 13 Eletricidade 291 285 289 5 Incêndios/explosões 197 188 165 3 Fonte: Ministério do Trabalho dos EUA, Bureau of Labor Statistics. 19:25:10
Setor elétrico, Brasil, 2.002 Acidentes fatais Geral Típicos Trajeto Empreiteiras Terceiros* 416 23 8 55 330 * Terceiros são os membros da população que não são empregados do setor de energia elétrica mas que interagem com as redes elétricas do setor. Fonte: Fundação COGE/Eletrobrás. 19:25:10

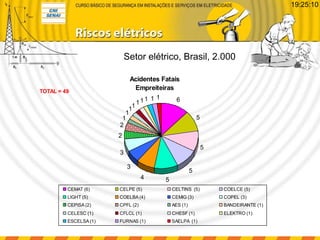

Setor elétrico, Brasil, 2.000 Acidentes Fatais Empreiteiras 6 5 5 5 54 3 3 2 2 1 1 1 1 111 1 1 CEMAT (6) CELPE (5) CELTINS (5) COELCE (5) LIGHT (5) COELBA (4) CEMIG (3) COPEL (3) CEPISA (2) CPFL (2) AES (1) BANDEIRANTE (1) CELESC (1) CFLCL (1) CHESF (1) ELEKTRO (1) ESCELSA (1) FURNAS (1) SAELPA (1) TOTAL = 49 19:25:10

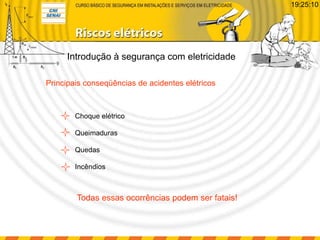

Introdução à segurança com eletricidade Principais conseqüências de acidentes elétricos Choque elétrico Queimaduras Quedas Incêndios Todas essas ocorrências podem ser fatais! 19:25:10
Os riscos elétricos... 19:25:10
...e as conseqüências fatais 19:25:10

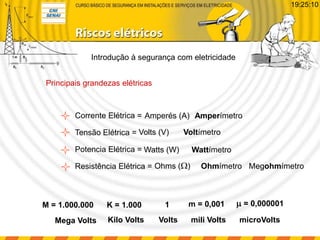

Introdução à segurança com eletricidade Principais grandezas elétricas Corrente Elétrica = Tensão Elétrica = Potencia Elétrica = Resistência Elétrica = Amperés (A) Watts (W) Volts (V) Ohms (W) Amperímetro Voltímetro Wattímetro Ohmímetro Megohmímetro Volts mili Volts microVoltsKilo VoltsMega Volts M = 1.000.000 K = 1.000 m = 0,000001m = 0,0011 19:25:10

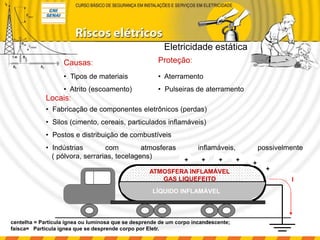

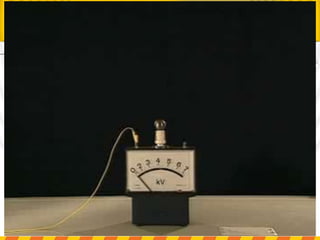

Eletricidade estática • Tipos de materiais • Atrito (escoamento) Causas: • Aterramento • Pulseiras de aterramento Proteção: Locais: • Fabricação de componentes eletrônicos (perdas) • Silos (cimento, cereais, particulados inflamáveis) • Postos e distribuição de combustíveis • Indústrias com atmosferas inflamáveis, possivelmente ( pólvora, serrarias, tecelagens) + + ++ + LÍQUIDO INFLAMÁVEL ATMOSFERA INFLAMÁVEL GAS LIQUEFEITO I + centelha = Partícula ígnea ou luminosa que se desprende de um corpo incandescente; faísca= Partícula ígnea que se desprende corpo por Eletr.

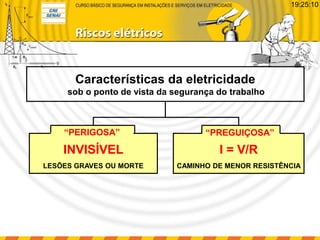

Características da eletricidade sob o ponto de vista da segurança do trabalho I = V/R CAMINHO DE MENOR RESISTÊNCIA INVISÍVEL LESÕES GRAVES OU MORTE “PERIGOSA” “PREGUIÇOSA” 19:25:10

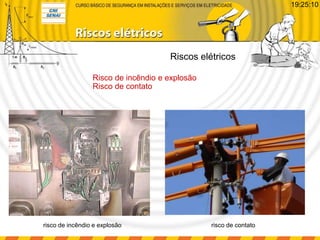

Riscos elétricos risco de contatorisco de incêndio e explosão Risco de incêndio e explosão Risco de contato 19:25:10
O choque elétrico Conjunto de perturbações de natureza e efeitos diversos que se manifesta no organismo humano ou animal quando este é percorrido por uma corrente elétrica. CHOQUE ELÉTRICO – 1º Risco Elétrico • Elevação da temperatura dos órgãos devido ao aquecimento produzido pela passagem de corrente; • Tetanização ou até paralisação (rigidez nos músculos) • Superposição da corrente do choque com as correntes neuro-transmissoras que comandam o organismo; • Comprometimento do coração, quanto ao ritmo de batimento cardíaco e possibilidade de fibrilação ventricular • Prolapso, isto é deslocamento dos músculos e orgãos internos da sua posição; • Comprometimento de outros orgãos, como rins, cérebro, vasos, orgãos genitais e reprodutores. Efeitos da eletricidade no corpo humano: Conceitos 19:25:10

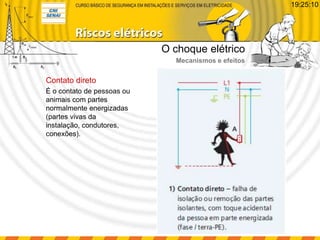

É o contato de pessoas ou animais com partes normalmente energizadas (partes vivas da instalação, condutores, conexões). Contato direto O choque elétrico Mecanismos e efeitos 19:25:10

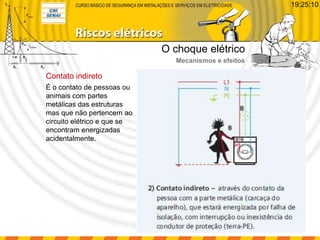

É o contato de pessoas ou animais com partes metálicas das estruturas mas que não pertencem ao circuito elétrico e que se encontram energizadas acidentalmente. Contato indireto O choque elétrico Mecanismos e efeitos 19:25:10

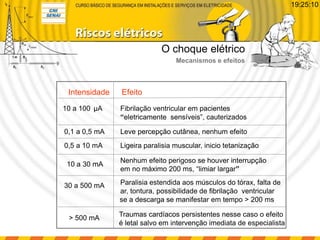

Intensidade Efeito 10 a 100 μA Fibrilação ventricular em pacientes “eletricamente sensíveis”, cauterizados 0,1 a 0,5 mA Leve percepção cutânea, nenhum efeito 0,5 a 10 mA Ligeira paralisia muscular, inicio tetanização 10 a 30 mA Nenhum efeito perigoso se houver interrupção em no máximo 200 ms, “limiar largar” 30 a 500 mA Paralisia estendida aos músculos do tórax, falta de ar, tontura, possibilidade de fibrilação ventricular > 500 mA Traumas cardíacos persistentes nesse caso o efeito se a descarga se manifestar em tempo > 200 ms é letal salvo em intervenção imediata de especialista O choque elétrico Mecanismos e efeitos 19:25:10

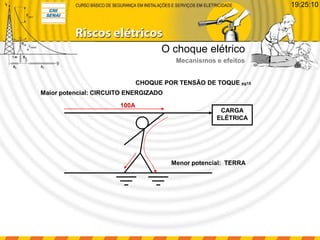

Maior potencial: CIRCUITO ENERGIZADO Menor potencial: TERRA CARGA ELÉTRICA CHOQUE POR TENSÃO DE TOQUE pg15 O choque elétrico Mecanismos e efeitos 19:25:10 100A

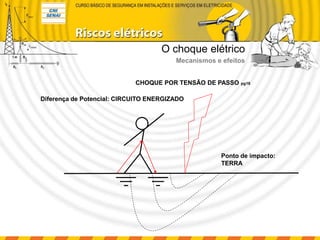

Diferença de Potencial: CIRCUITO ENERGIZADO Ponto de impacto: TERRA CHOQUE POR TENSÃO DE PASSO pg16 O choque elétrico Mecanismos e efeitos
I M 1 2 PERCURSO DA CORRENTE 1. Passagem de corrente pelo pé direito. 2. Passagem de corrente pelo pé esquerdo; situação mais grave (órgãos vitais). 3. Espraiamento da corrente de choque pg23 O choque elétrico Mecanismos e efeitos 19:25:10

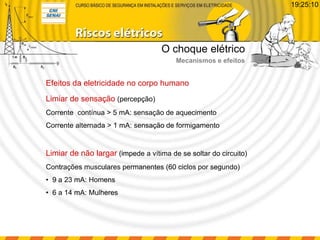

Limiar de sensação (percepção) Corrente contínua > 5 mA: sensação de aquecimento Corrente alternada > 1 mA: sensação de formigamento Limiar de não largar (impede a vítima de se soltar do circuito) Contrações musculares permanentes (60 ciclos por segundo) • 9 a 23 mA: Homens • 6 a 14 mA: Mulheres Efeitos da eletricidade no corpo humano O choque elétrico Mecanismos e efeitos 19:25:10

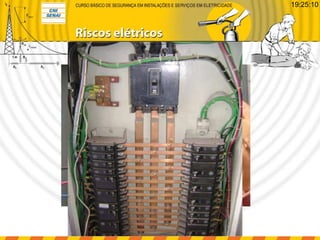

19:25:10

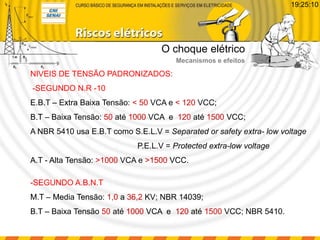

O choque elétrico Mecanismos e efeitos 19:25:10 NIVEIS DE TENSÃO PADRONIZADOS: -SEGUNDO N.R -10 E.B.T – Extra Baixa Tensão: < 50 VCA e < 120 VCC; B.T – Baixa Tensão: 50 até 1000 VCA e 120 até 1500 VCC; A NBR 5410 usa E.B.T como S.E.L.V = Separated or safety extra- low voltage P.E.L.V = Protected extra-low voltage A.T - Alta Tensão: >1000 VCA e >1500 VCC. -SEGUNDO A.B.N.T M.T – Media Tensão: 1,0 a 36,2 KV; NBR 14039; B.T – Baixa Tensão 50 até 1000 VCA e 120 até 1500 VCC; NBR 5410.

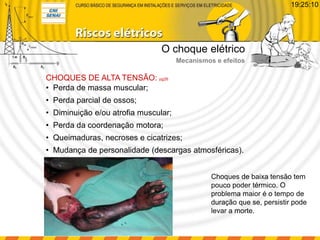

• Perda de massa muscular; • Perda parcial de ossos; • Diminuição e/ou atrofia muscular; • Perda da coordenação motora; • Queimaduras, necroses e cicatrizes; • Mudança de personalidade (descargas atmosféricas). CHOQUES DE ALTA TENSÃO: pg26 Choques de baixa tensão tem pouco poder térmico. O problema maior é o tempo de duração que se, persistir pode levar a morte. O choque elétrico Mecanismos e efeitos 19:25:10

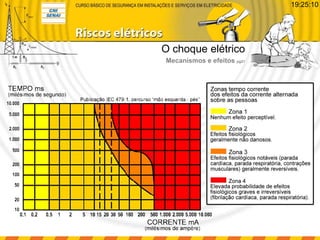

O choque elétrico Mecanismos e efeitos pg21 19:25:10

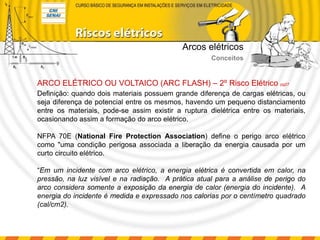

Definição: quando dois materiais possuem grande diferença de cargas elétricas, ou seja diferença de potencial entre os mesmos, havendo um pequeno distanciamento entre os materiais, pode-se assim existir a ruptura dielétrica entre os materiais, ocasionando assim a formação do arco elétrico. NFPA 70E (National Fire Protection Association) define o perigo arco elétrico como "uma condição perigosa associada a liberação da energia causada por um curto circuito elétrico. “Em um incidente com arco elétrico, a energia elétrica é convertida em calor, na pressão, na luz visível e na radiação. A prática atual para a análise de perigo do arco considera somente a exposição da energia de calor (energia do incidente). A energia do incidente é medida e expressado nos calorias por o centímetro quadrado (cal/cm2). ARCO ELÉTRICO OU VOLTAICO (ARC FLASH) – 2º Risco Elétrico pg27 Arcos elétricos Conceitos

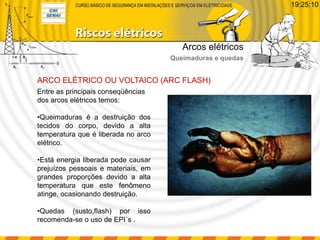

Entre as principais conseqüências dos arcos elétricos temos: •Queimaduras é a destruição dos tecidos do corpo, devido a alta temperatura que é liberada no arco elétrico. •Está energia liberada pode causar prejuízos pessoais e materiais, em grandes proporções devido a alta temperatura que este fenômeno atinge, ocasionando destruição. •Quedas (susto,flash) por isso recomenda-se o uso de EPI´s . ARCO ELÉTRICO OU VOLTAICO (ARC FLASH) Arcos elétricos Queimaduras e quedas 19:25:10
Conseqüências: • Queimaduras de 2° e 3° graus, potencialmente fatais; • Ferimentos por quedas de postes; • Problemas na retina, devido à emissão de radiação ultravioleta; • Danos físicos devidos à onda de pressão originada pela explosão; • Ferimentos e queimaduras devidos à ação de partículas derretidas de metal. Arcos elétricos Queimaduras e quedas 19:25:10

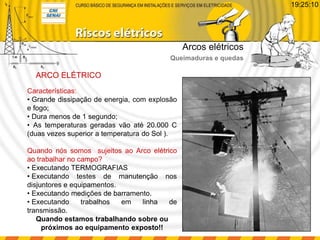

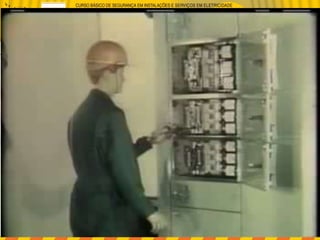

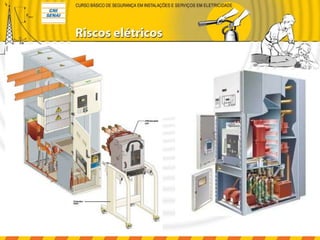

ARCO ELÉTRICO Características: • Grande dissipação de energia, com explosão e fogo; • Dura menos de 1 segundo; • As temperaturas geradas vão até 20.000 C (duas vezes superior a temperatura do Sol ). Quando nós somos sujeitos ao Arco elétrico ao trabalhar no campo? • Executando TERMOGRAFIAS • Executando testes de manutenção nos disjuntores e equipamentos. • Executando medições de barramento. • Executando trabalhos em linha de transmissão. Quando estamos trabalhando sobre ou próximos ao equipamento exposto!! Arcos elétricos Queimaduras e quedas 19:25:10

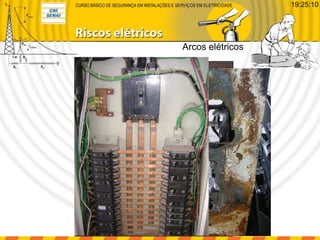

Arcos elétricos 19:25:10

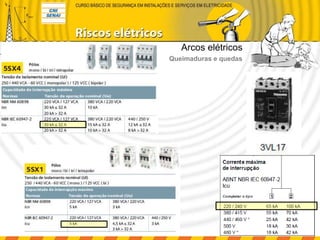

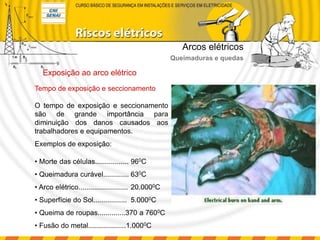

Tempo de exposição e seccionamento O tempo de exposição e seccionamento são de grande importância para diminuição dos danos causados aos trabalhadores e equipamentos. Exemplos de exposição: • Morte das células................. 960C • Queimadura curável............. 630C • Arco elétrico......................... 20.0000C • Superfície do Sol................. 5.0000C • Queima de roupas..............370 a 7600C • Fusão do metal...................1.0000C Exposição ao arco elétrico Arcos elétricos Queimaduras e quedas

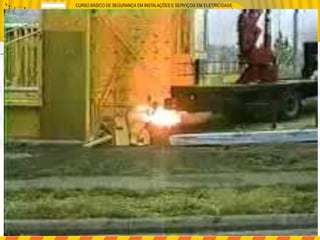

Arcos elétricos Queimaduras e quedas

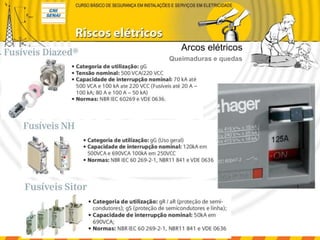

Arcos elétricos Queimaduras e quedas

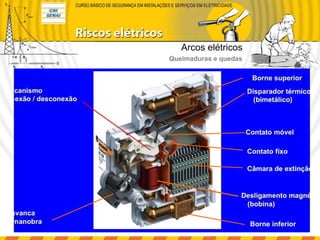

Arcos elétricos Queimaduras e quedas
Arcos elétricos Queimaduras e quedas 19:25:10

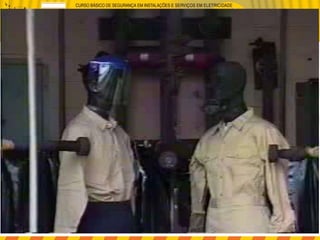

Medidas de proteção: • Procedimentos de trabalho; • Utilização de E.P.Is: roupas de proteção térmica, óculos de segurança, cinto de segurança e talabartes, capacete classe “B”, para trabalhos em eletricidade, preso ao pescoço pelo prendedor denominado “jugular” e botas de segurança. • Além de calcular e escolher as vestimentas de proteção, distanciamentos de segurança, algumas empresas estão adotando outras medidas como etiquetas de identificação e marcação no chão para distanciamentos de segurança. Arcos elétricos Queimaduras e quedas 19:25:10

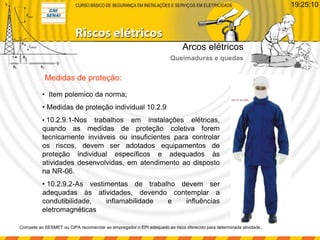

Medidas de proteção: • Item polemico da norma; • Medidas de proteção individual 10.2.9 • 10.2.9.1-Nos trabalhos em instalações elétricas, quando as medidas de proteção coletiva forem tecnicamente inviáveis ou insuficientes para controlar os riscos, devem ser adotados equipamentos de proteção individual específicos e adequados às atividades desenvolvidas, em atendimento ao disposto na NR-06. • 10.2.9.2-As vestimentas de trabalho devem ser adequadas às atividades, devendo contemplar a condutibilidade, inflamabilidade e influências eletromagnéticas Compete ao SESMET ou CIPA recomendar ao empregador o EPI adequado ao risco oferecido para determinada atividade,. Arcos elétricos Queimaduras e quedas 19:25:10

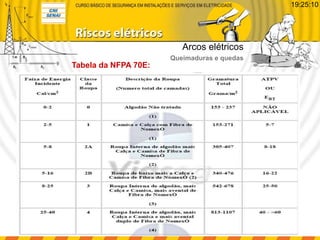

Tabela da NFPA 70E: Arcos elétricos Queimaduras e quedas 19:25:10

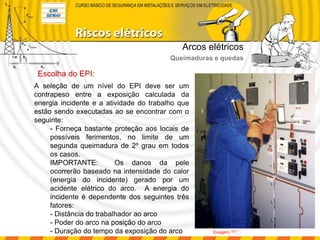

Escolha do EPI: A seleção de um nível do EPI deve ser um contrapeso entre a exposição calculada da energia incidente e a atividade do trabalho que estão sendo executadas ao se encontrar com o seguinte: - Forneça bastante proteção aos locais de possíveis ferimentos, no limite de um segunda queimadura de 2º grau em todos os casos. IMPORTANTE: Os danos da pele ocorrerão baseado na intensidade do calor (energia do incidente) gerado por um acidente elétrico do arco. A energia do incidente é dependente dos seguintes três fatores: - Distância do trabalhador ao arco - Poder do arco na posição do arco - Duração do tempo da exposição do arco Arcos elétricos Queimaduras e quedas Exagero ??!!!:
Critérios para proteção Para redução do risco de queimaduras devido a arco elétrico a seguinte seqüência deve ser seguida: a) cálculo da energia incidente causada por curto a arco, conforme norma IEEE 1584; b) cálculo da distância segura de aproximação, conforme norma IEEE 1584; c) seleção da vestimenta resistente a arco elétrico, conforme NFPA 70E e ter um ATPV ou EBT superior à maior energia de arco calculada para cada subestação/painel da unidade; d) determinação das tarefas executadas que necessitam do EPI contra arco elétrico; e) identificação no painel com etiqueta visível do nível de energia incidente e distância segura de aproximação. Arcos elétricos Queimaduras e quedas
Etiqueta de advertência Arcos elétricos
IMPORTANTE: Evite de ter mais proteção do que é necessário e o risco conseqüente do stress do calor, da visibilidade pobre e de movimento limitado do corpo. Vestimenta de proteção Arcos elétricos Queimaduras e quedas 19:25:10
Estrutura da Pele EPIDERME: Camada exterior. DERME: Rica em vasos sanguíneos, folículos capilares e poros. HIPODERME: Na qual encontram-se as bases dos folículos capilares. Arcos elétricos Queimaduras e quedas 19:25:10

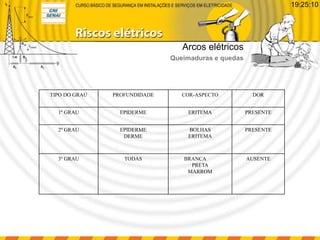

TIPO DO GRAU PROFUNDIDADE COR-ASPECTO DOR 1º GRAU EPIDERME ERITEMA PRESENTE 2º GRAU EPIDERME DERME BOLHAS ERITEMA PRESENTE 3º GRAU TODAS BRANCA PRETA MARROM AUSENTE Arcos elétricos Queimaduras e quedas 19:25:10
ERITEMA 1ºGRAU BOLHAS 2ºGRAU Arcos elétricos Queimaduras e quedas 19:25:10
2ºGRAU Arcos elétricos Queimaduras e quedas 19:25:10
3ºGRAU 2ºGRAU Arcos elétricos Queimaduras e quedas 19:25:10

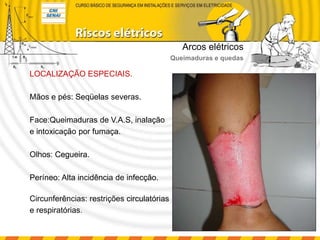

LOCALIZAÇÃO ESPECIAIS. Mãos e pés: Seqüelas severas. Face:Queimaduras de V.A.S, inalação e intoxicação por fumaça. Olhos: Cegueira. Períneo: Alta incidência de infecção. Circunferências: restrições circulatórias e respiratórias. Arcos elétricos Queimaduras e quedas
INTERVENÇÕES: Arcos elétricos Queimaduras e quedas 19:25:10

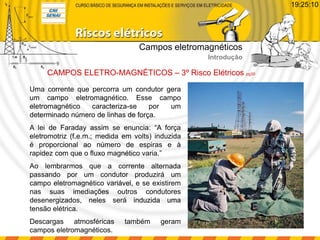

Uma corrente que percorra um condutor gera um campo eletromagnético. Esse campo eletromagnético caracteriza-se por um determinado número de linhas de força. A lei de Faraday assim se enuncia: “A força eletromotriz (f.e.m.; medida em volts) induzida é proporcional ao número de espiras e à rapidez com que o fluxo magnético varia.” Ao lembrarmos que a corrente alternada passando por um condutor produzirá um campo eletromagnético variável, e se existirem nas suas imediações outros condutores desenergizados, neles será induzida uma tensão elétrica. Descargas atmosféricas também geram campos eletromagnéticos. CAMPOS ELETRO-MAGNÉTICOS – 3º Risco Elétricos pg30 Campos eletromagnéticos Introdução 19:25:10

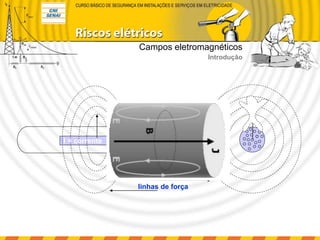

Campos eletromagnéticos Introdução I = corrente linhas de força

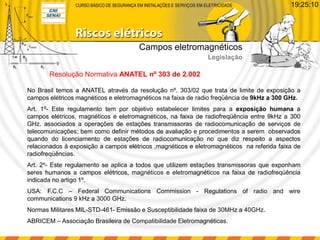

No Brasil temos a ANATEL através da resolução nº. 303/02 que trata de limite de exposição a campos elétricos magnéticos e eletromagnéticos na faixa de radio freqüência de 9kHz a 300 GHz. Art. 1º- Este regulamento tem por objetivo estabelecer limites para a exposição humana a campos elétricos, magnéticos e eletromagnéticos, na faixa de radiofreqüência entre 9kHz a 300 GHz. associados a operações de estações transmissoras de radiocomunicação de serviços de telecomunicações; bem como definir métodos de avaliação e procedimentos a serem observados quando do licenciamento de estações de radiocomunicação no que diz respeito a aspectos relacionados à exposição a campos elétricos ,magnéticos e eletromagnéticos na referida faixa de radiofreqüências. Art. 2º- Este regulamento se aplica a todos que utilizem estações transmissoras que exponham seres humanos a campos elétricos, magnéticos e eletromagnéticos na faixa de radiofreqüência indicada no artigo 1º. USA: F.C.C – Federal Communications Commission - Regulations of radio and wire communications 9 kHz a 3000 GHz. Normas Militares MIL-STD-461- Emissão e Susceptibilidade faixa de 30MHz a 40GHz. ABRICEM – Associação Brasileira de Compatibilidade Eletromagnéticas. Resolução Normativa ANATEL nº 303 de 2.002 Campos eletromagnéticos Legislação 19:25:10

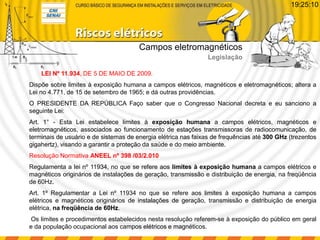

LEI Nº 11.934, DE 5 DE MAIO DE 2009. Dispõe sobre limites à exposição humana a campos elétricos, magnéticos e eletromagnéticos; altera a Lei no 4.771, de 15 de setembro de 1965; e dá outras providências. O PRESIDENTE DA REPÚBLICA Faço saber que o Congresso Nacional decreta e eu sanciono a seguinte Lei: Art. 1° - Esta Lei estabelece limites à exposição humana a campos elétricos, magnéticos e eletromagnéticos, associados ao funcionamento de estações transmissoras de radiocomunicação, de terminais de usuário e de sistemas de energia elétrica nas faixas de frequências até 300 GHz (trezentos gigahertz), visando a garantir a proteção da saúde e do meio ambiente. Resolução Normativa ANEEL nº 398 /03/2.010 Regulamenta a lei nº 11934, no que se refere aos limites à exposição humana a campos elétricos e magnéticos originários de instalações de geração, transmissão e distribuição de energia, na freqüência de 60Hz. Art. 1º Regulamentar a Lei nº 11934 no que se refere aos limites à exposição humana a campos elétricos e magnéticos originários de instalações de geração, transmissão e distribuição de energia elétrica, na freqüência de 60Hz. Os limites e procedimentos estabelecidos nesta resolução referem-se à exposição do público em geral e da população ocupacional aos campos elétricos e magnéticos. Campos eletromagnéticos Legislação 19:25:10

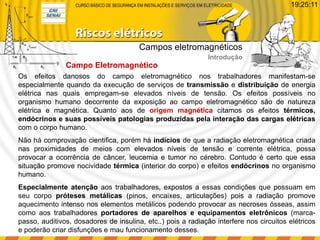

Campo Eletromagnético Os efeitos danosos do campo eletromagnético nos trabalhadores manifestam-se especialmente quando da execução de serviços de transmissão e distribuição de energia elétrica nas quais empregam-se elevados níveis de tensão. Os efeitos possíveis no organismo humano decorrente da exposição ao campo eletromagnético são de natureza elétrica e magnética. Quanto aos de origem magnética citamos os efeitos térmicos, endócrinos e suas possíveis patologias produzidas pela interação das cargas elétricas com o corpo humano. Não há comprovação cientifica, porém há indícios de que a radiação eletromagnética criada nas proximidades de meios com elevados níveis de tensão e corrente elétrica, possa provocar a ocorrência de câncer, leucemia e tumor no cérebro. Contudo é certo que essa situação promove nocividade térmica (interior do corpo) e efeitos endócrinos no organismo humano. Especialmente atenção aos trabalhadores, expostos a essas condições que possuam em seu corpo próteses metálicas (pinos, encaixes, articulações) pois a radiação promove aquecimento intenso nos elementos metálicos podendo provocar as necroses ósseas, assim como aos trabalhadores portadores de aparelhos e equipamentos eletrônicos (marca- passo, auditivos, dosadores de insulina, etc..) pois a radiação interfere nos circuitos elétricos e poderão criar disfunções e mau funcionamento desses. Campos eletromagnéticos Introdução 19:25:11

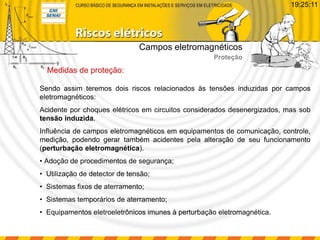

Sendo assim teremos dois riscos relacionados às tensões induzidas por campos eletromagnéticos: Acidente por choques elétricos em circuitos considerados desenergizados, mas sob tensão induzida. Influência de campos eletromagnéticos em equipamentos de comunicação, controle, medição, podendo gerar também acidentes pela alteração de seu funcionamento (perturbação eletromagnética). • Adoção de procedimentos de segurança; • Utilização de detector de tensão; • Sistemas fixos de aterramento; • Sistemas temporários de aterramento; • Equipamentos eletroeletrônicos imunes à perturbação eletromagnética. Medidas de proteção: Campos eletromagnéticos Proteção 19:25:11
