introdução a segurança em eletricidade

1. SEGURANÇA EM
ELETRICIDADE
Prof. Carolina Garreto

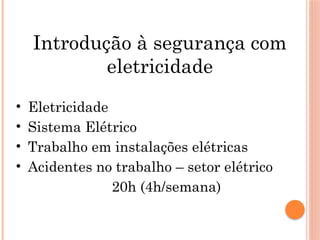

2. Introdução à segurança com
eletricidade
• Eletricidade
• Sistema Elétrico
• Trabalho em instalações elétricas
• Acidentes no trabalho – setor elétrico
20h (4h/semana)

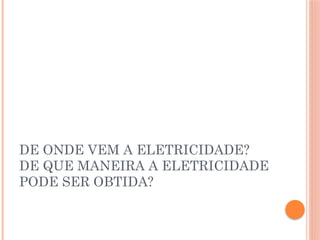

3. DE ONDE VEM A ELETRICIDADE?
DE QUE MANEIRA A ELETRICIDADE
PODE SER OBTIDA?

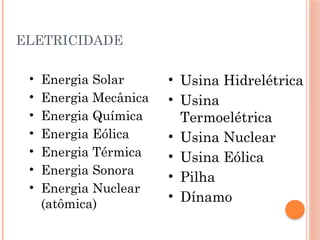

4. ELETRICIDADE
• Energia Solar
• Energia Mecânica
• Energia Química
• Energia Eólica
• Energia Térmica
• Energia Sonora
• Energia Nuclear
(atômica)
• Usina Hidrelétrica
• Usina
Termoelétrica
• Usina Nuclear
• Usina Eólica
• Pilha
• Dínamo

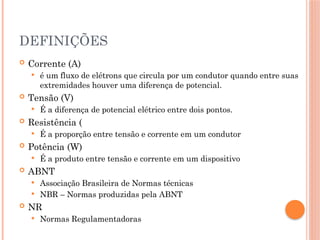

5. DEFINIÇÕES
 Corrente (A)
 é um fluxo de elétrons que circula por um condutor quando entre suas
extremidades houver uma diferença de potencial.
 Tensão (V)
 É a diferença de potencial elétrico entre dois pontos.
 Resistência (
 É a proporção entre tensão e corrente em um condutor
 Potência (W)
 É a produto entre tensão e corrente em um dispositivo
 ABNT
 Associação Brasileira de Normas técnicas
 NBR – Normas produzidas pela ABNT
 NR
 Normas Regulamentadoras

6. SISTEMA ELÉTRICO
GERAÇÃO
TRANSMISSÃO
DISTRIBUIÇÃO
UTILIZAÇÃO
(CONSUMO)

8. GERAÇÃO DE ENERGIA ELÉTRICA
 Características da geração se encerram nos
sistemas de medição da energia usualmente em
tensões de 138 a 750 kV, interface com a transmissão
de energia elétrica.
 Os riscos na etapa de geração (turbinas/geradores)
de energia elétrica são similares e comuns a todos
os sistemas de produção de energia e estão presentes
em diversas atividades, destacando os seguintes:
 Instalação e manutenção de equipamentos e
maquinários (turbinas, geradores,
transformadores, disjuntores, capacitores,
chaves, sistemas de medição,etc.);

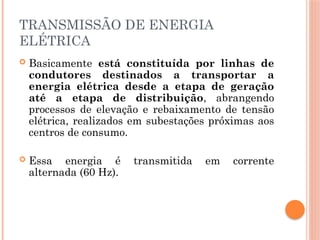

9. TRANSMISSÃO DE ENERGIA
ELÉTRICA
 Basicamente está constituída por linhas de
condutores destinados a transportar a
energia elétrica desde a etapa de geração
até a etapa de distribuição, abrangendo
processos de elevação e rebaixamento de tensão
elétrica, realizados em subestações próximas aos
centros de consumo.
 Essa energia é transmitida em corrente
alternada (60 Hz).

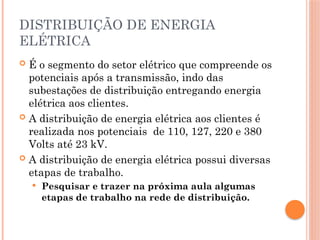

10. DISTRIBUIÇÃO DE ENERGIA
ELÉTRICA
 É o segmento do setor elétrico que compreende os
potenciais após a transmissão, indo das
subestações de distribuição entregando energia
elétrica aos clientes.
 A distribuição de energia elétrica aos clientes é
realizada nos potenciais de 110, 127, 220 e 380
Volts até 23 kV.
 A distribuição de energia elétrica possui diversas
etapas de trabalho.
 Pesquisar e trazer na próxima aula algumas
etapas de trabalho na rede de distribuição.

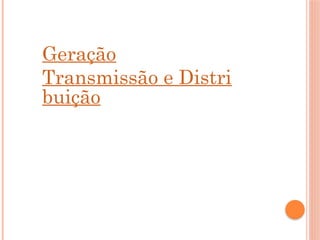

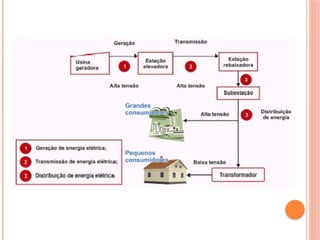

11. Geração
Transmissão e Distri
buição

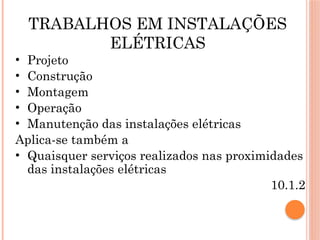

12. TRABALHOS EM INSTALAÇÕES
ELÉTRICAS
• Projeto
• Construção
• Montagem
• Operação
• Manutenção das instalações elétricas
Aplica-se também a
• Quaisquer serviços realizados nas proximidades
das instalações elétricas
10.1.2

13. ELETRICIDADE
 Eletricidade:
 fenômeno que escapa aos nossos sentidos,
percepção apenas de suas manifestações exteriores.
 Consequência da “invisibilidade”:
 exposição à situações de riscos ignoradas ou
subestimadas.

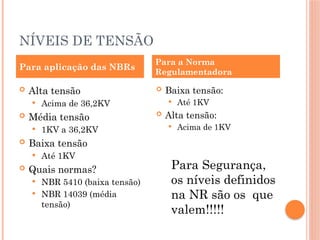

14. NÍVEIS DE TENSÃO
 Alta tensão
 Acima de 36,2KV
 Média tensão
 1KV a 36,2KV
 Baixa tensão
 Até 1KV
 Quais normas?
 NBR 5410 (baixa tensão)
 NBR 14039 (média
tensão)
 Baixa tensão:
 Até 1KV
 Alta tensão:
 Acima de 1KV
Para Segurança,
os níveis definidos
na NR são os que
valem!!!!!
Para aplicação das NBRs
Para a Norma
Regulamentadora

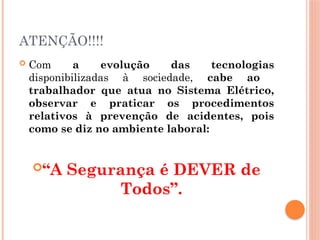

15. ATENÇÃO!!!!
 Com a evolução das tecnologias
disponibilizadas à sociedade, cabe ao
trabalhador que atua no Sistema Elétrico,
observar e praticar os procedimentos
relativos à prevenção de acidentes, pois
como se diz no ambiente laboral:
“A Segurança é DEVER de
Todos”.

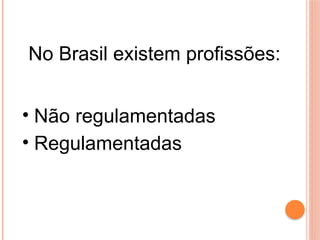

16. No Brasil existem profissões:
• Não regulamentadas
• Regulamentadas

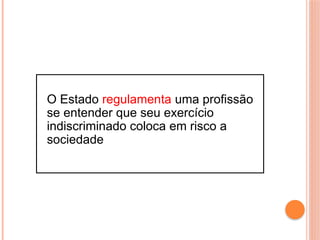

17. O Estado regulamenta uma profissão
se entender que seu exercício
indiscriminado coloca em risco a
sociedade

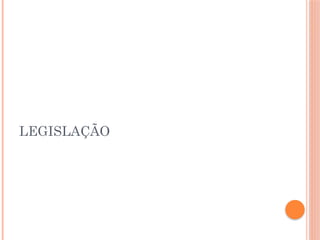

18. LEGISLAÇÃO

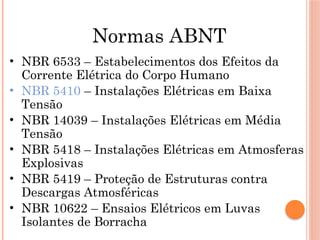

19. Normas ABNT
• NBR 6533 – Estabelecimentos dos Efeitos da
Corrente Elétrica do Corpo Humano
• NBR 5410 – Instalações Elétricas em Baixa
Tensão
• NBR 14039 – Instalações Elétricas em Média
Tensão
• NBR 5418 – Instalações Elétricas em Atmosferas
Explosivas
• NBR 5419 – Proteção de Estruturas contra
Descargas Atmosféricas
• NBR 10622 – Ensaios Elétricos em Luvas
Isolantes de Borracha

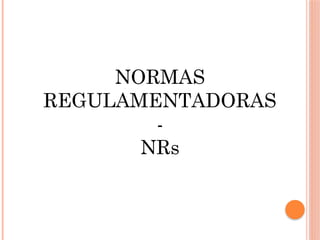

20. NORMAS
REGULAMENTADORAS
-
NRs

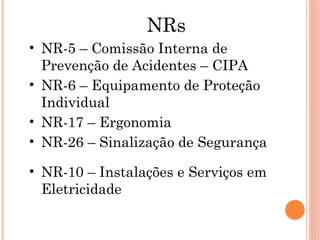

21. NRs
• NR-5 – Comissão Interna de
Prevenção de Acidentes – CIPA
• NR-6 – Equipamento de Proteção
Individual
• NR-17 – Ergonomia
• NR-26 – Sinalização de Segurança
• NR-10 – Instalações e Serviços em
Eletricidade

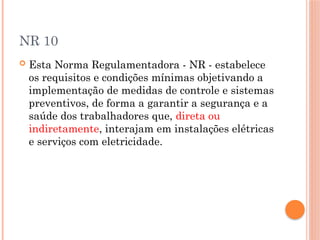

22. NR 10
 Esta Norma Regulamentadora - NR - estabelece
os requisitos e condições mínimas objetivando a
implementação de medidas de controle e sistemas
preventivos, de forma a garantir a segurança e a
saúde dos trabalhadores que, direta ou
indiretamente, interajam em instalações elétricas
e serviços com eletricidade.

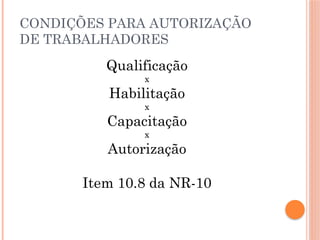

23. CONDIÇÕES PARA AUTORIZAÇÃO
DE TRABALHADORES
Qualificação
x
Habilitação
x
Capacitação
x
Autorização
Item 10.8 da NR-10

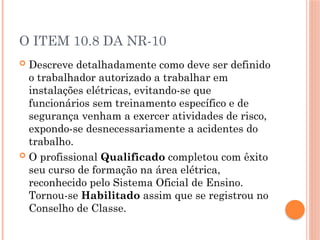

24. O ITEM 10.8 DA NR-10
 Descreve detalhadamente como deve ser definido
o trabalhador autorizado a trabalhar em
instalações elétricas, evitando-se que
funcionários sem treinamento específico e de
segurança venham a exercer atividades de risco,
expondo-se desnecessariamente a acidentes do
trabalho.
 O profissional Qualificado completou com êxito
seu curso de formação na área elétrica,
reconhecido pelo Sistema Oficial de Ensino.
Tornou-se Habilitado assim que se registrou no
Conselho de Classe.

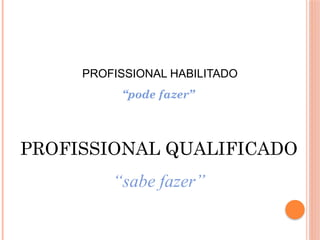

25. PROFISSIONAL HABILITADO
“pode fazer”
PROFISSIONAL QUALIFICADO
“sabe fazer”

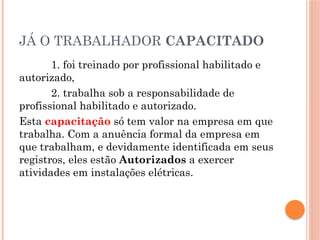

26. JÁ O TRABALHADOR CAPACITADO
1. foi treinado por profissional habilitado e
autorizado,
2. trabalha sob a responsabilidade de
profissional habilitado e autorizado.
Esta capacitação só tem valor na empresa em que
trabalha. Com a anuência formal da empresa em
que trabalham, e devidamente identificada em seus
registros, eles estão Autorizados a exercer
atividades em instalações elétricas.

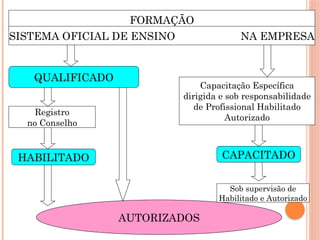

27. 27
Prof. Martins/07
FORMAÇÃO
SISTEMA OFICIAL DE ENSINO NA EMPRESA
Registro
no Conselho
HABILITADO
QUALIFICADO
AUTORIZADOS
Capacitação Específica
dirigida e sob responsabilidade
de Profissional Habilitado
Autorizado
CAPACITADO
Sob supervisão de
Habilitado e Autorizado

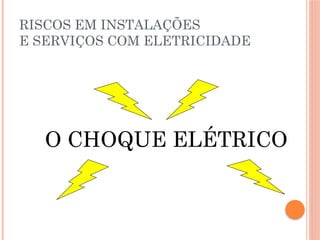

28. RISCOS EM INSTALAÇÕES
E SERVIÇOS COM ELETRICIDADE
O CHOQUE ELÉTRICO

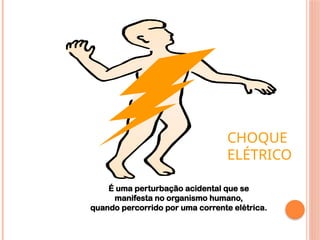

29. É uma perturbação acidental que se
manifesta no organismo humano,
quando percorrido por uma corrente elétrica.
CHOQUE
ELÉTRICO

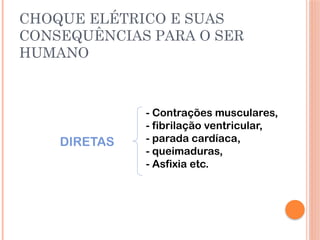

30. CHOQUE ELÉTRICO E SUAS
CONSEQUÊNCIAS PARA O SER
HUMANO
- Contrações musculares,
- fibrilação ventricular,
- parada cardíaca,
- queimaduras,
- Asfixia etc.
DIRETAS

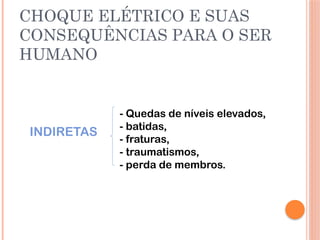

31. CHOQUE ELÉTRICO E SUAS
CONSEQUÊNCIAS PARA O SER
HUMANO
- Quedas de níveis elevados,
- batidas,
- fraturas,
- traumatismos,
- perda de membros.
INDIRETAS

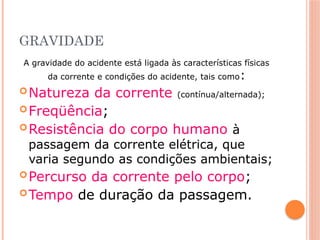

32. GRAVIDADE
A gravidade do acidente está ligada às características físicas
da corrente e condições do acidente, tais como:
Natureza da corrente (contínua/alternada);
Freqüência;
Resistência do corpo humano à
passagem da corrente elétrica, que
varia segundo as condições ambientais;
Percurso da corrente pelo corpo;
Tempo de duração da passagem.

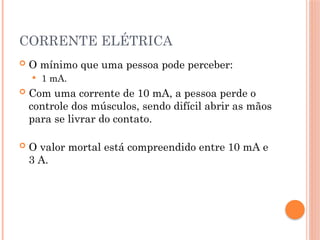

33. CORRENTE ELÉTRICA
 O mínimo que uma pessoa pode perceber:
 1 mA.
 Com uma corrente de 10 mA, a pessoa perde o
controle dos músculos, sendo difícil abrir as mãos
para se livrar do contato.
 O valor mortal está compreendido entre 10 mA e
3 A.

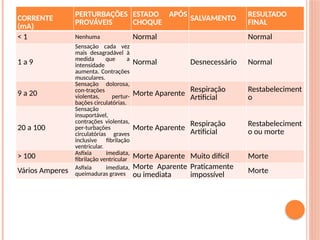

34. CORRENTE
(mA)
PERTURBAÇÕES
PROVÁVEIS
ESTADO APÓS
CHOQUE
SALVAMENTO RESULTADO
FINAL
< 1 Nenhuma Normal Normal
1 a 9
Sensação cada vez
mais desagradável à
medida que a
intensidade
aumenta. Contrações
musculares.
Normal Desnecessário Normal
9 a 20
Sensação dolorosa,
con-trações
violentas, pertur-
bações circulatórias.
Morte Aparente
Respiração
Artificial
Restabeleciment
o
20 a 100
Sensação
insuportável,
contrações violentas,
per-turbações
circulatórias graves
inclusive fibrilação
ventricular.
Morte Aparente
Respiração
Artificial
Restabeleciment
o ou morte
> 100 Asfixia imediata,
fibrilação ventricular Morte Aparente Muito difícil Morte
Vários Amperes Asfixia imediata,
queimaduras graves
Morte Aparente
ou imediata
Praticamente
impossível
Morte

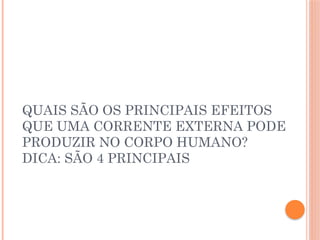

35. QUAIS SÃO OS PRINCIPAIS EFEITOS
QUE UMA CORRENTE EXTERNA PODE
PRODUZIR NO CORPO HUMANO?
DICA: SÃO 4 PRINCIPAIS

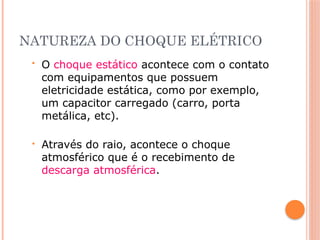

36. NATUREZA DO CHOQUE ELÉTRICO
• O choque estático acontece com o contato
com equipamentos que possuem
eletricidade estática, como por exemplo,
um capacitor carregado (carro, porta
metálica, etc).
• Através do raio, acontece o choque
atmosférico que é o recebimento de
descarga atmosférica.

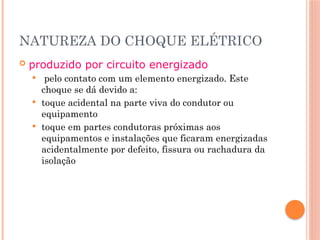

37. NATUREZA DO CHOQUE ELÉTRICO
 produzido por circuito energizado
 pelo contato com um elemento energizado. Este
choque se dá devido a:
 toque acidental na parte viva do condutor ou
equipamento
 toque em partes condutoras próximas aos
equipamentos e instalações que ficaram energizadas
acidentalmente por defeito, fissura ou rachadura da
isolação

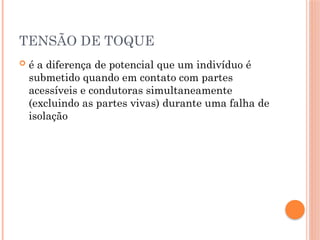

38. TENSÃO DE TOQUE
 é a diferença de potencial que um indivíduo é
submetido quando em contato com partes
acessíveis e condutoras simultaneamente
(excluindo as partes vivas) durante uma falha de
isolação

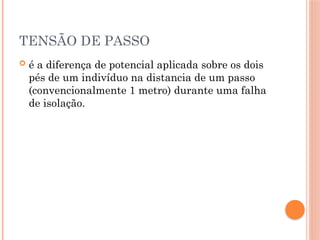

39. TENSÃO DE PASSO
 é a diferença de potencial aplicada sobre os dois
pés de um indivíduo na distancia de um passo
(convencionalmente 1 metro) durante uma falha
de isolação.

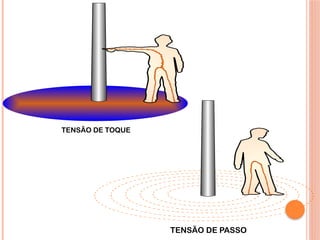

40. TENSÃO DE PASSO
TENSÃO DE TOQUE

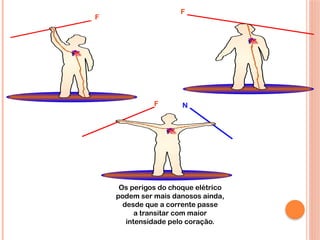

41. Os perigos do choque elétrico
podem ser mais danosos ainda,
desde que a corrente passe
a transitar com maior
intensidade pelo coração.
F N
F
F

42. Choque elétrico - Vídeo

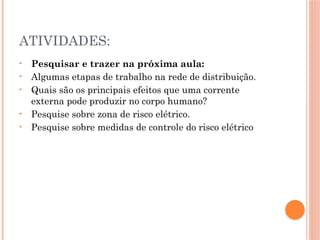

43. ATIVIDADES:
• Pesquisar e trazer na próxima aula:
• Algumas etapas de trabalho na rede de distribuição.
• Quais são os principais efeitos que uma corrente
externa pode produzir no corpo humano?
• Pesquise sobre zona de risco elétrico.
• Pesquise sobre medidas de controle do risco elétrico

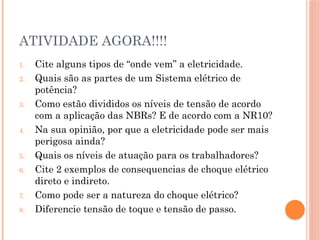

44. ATIVIDADE AGORA!!!!
1. Cite alguns tipos de “onde vem” a eletricidade.
2. Quais são as partes de um Sistema elétrico de
potência?
3. Como estão divididos os níveis de tensão de acordo
com a aplicação das NBRs? E de acordo com a NR10?
4. Na sua opinião, por que a eletricidade pode ser mais
perigosa ainda?
5. Quais os níveis de atuação para os trabalhadores?
6. Cite 2 exemplos de consequencias de choque elétrico
direto e indireto.
7. Como pode ser a natureza do choque elétrico?
8. Diferencie tensão de toque e tensão de passo.
