O documento discute os equipamentos de proteção individual (EPIs) necessários para trabalhar em instalações elétricas de baixa tensão. Ele lista EPIs como uniformes anti-arco, botas, capacetes, óculos, luvas e mangas isolantes e ferramentas isoladas. Também descreve os requisitos e testes para EPIs como luvas, mangas e ferramentas isoladas de acordo com normas internacionais.

1. 1

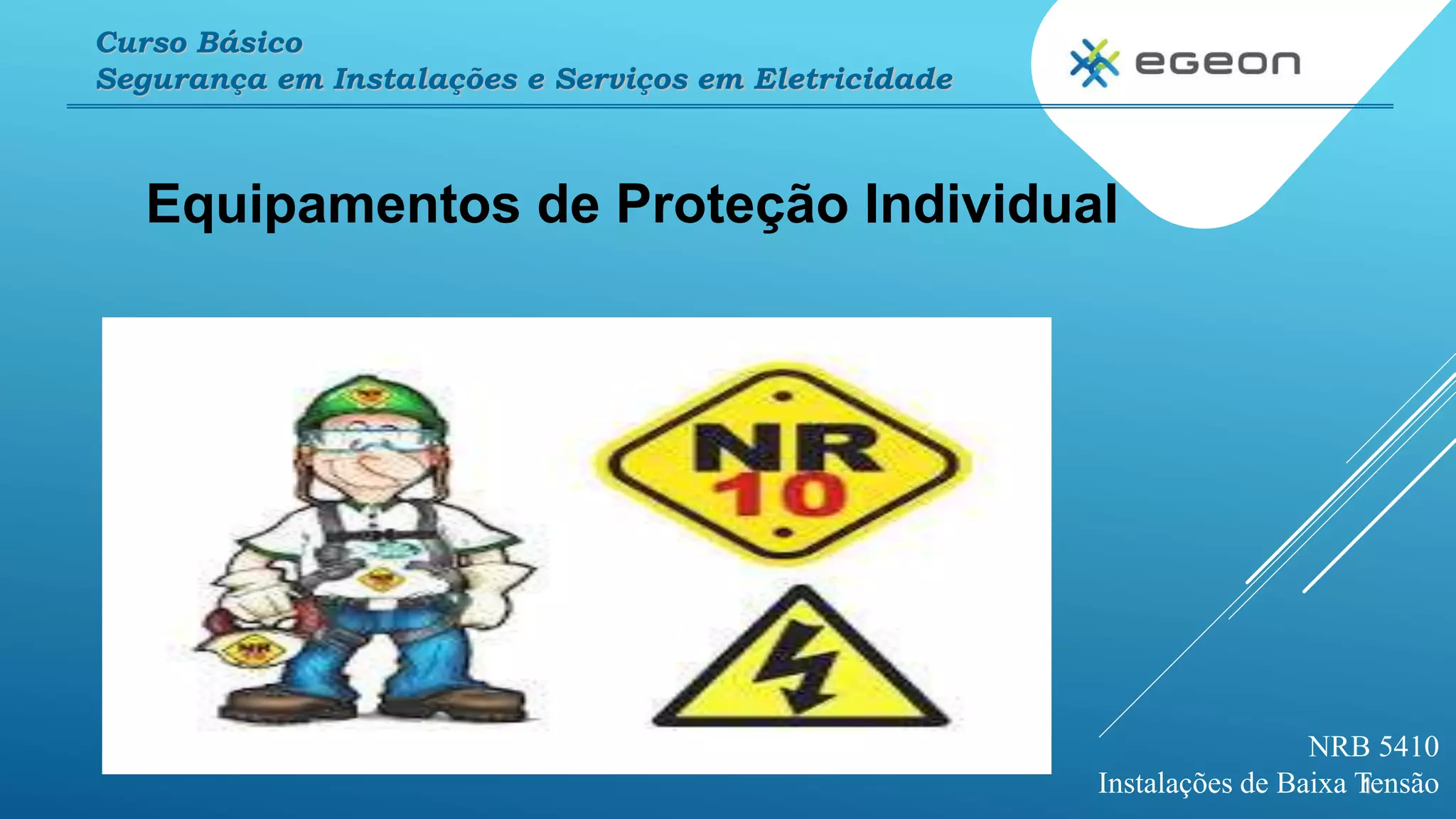

Equipamentos de Proteção Individual
NRB 5410
Instalações de Baixa Tensão
Curso Básico
Segurança em Instalações e Serviços em Eletricidade

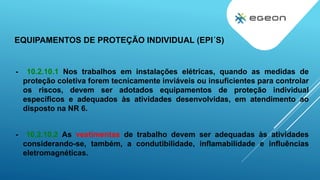

2. - 10.2.10.1 Nos trabalhos em instalações elétricas, quando as medidas de
proteção coletiva forem tecnicamente inviáveis ou insuficientes para controlar
os riscos, devem ser adotados equipamentos de proteção individual
específicos e adequados às atividades desenvolvidas, em atendimento ao
disposto na NR 6.
- 10.2.10.2 As vestimentas de trabalho devem ser adequadas às atividades
considerando-se, também, a condutibilidade, inflamabilidade e influências
eletromagnéticas.
EQUIPAMENTOS DE PROTEÇÃO INDIVIDUAL (EPI´S)

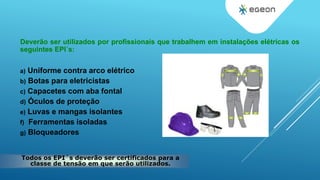

3. Deverão ser utilizados por profissionais que trabalhem em instalações elétricas os
seguintes EPI´s:
a) Uniforme contra arco elétrico
b) Botas para eletricistas
c) Capacetes com aba fontal
d) Óculos de proteção
e) Luvas e mangas isolantes
f) Ferramentas isoladas
g) Bloqueadores
Todos os EPI´s deverão ser certificados para a
classe de tensão em que serão utilizados.

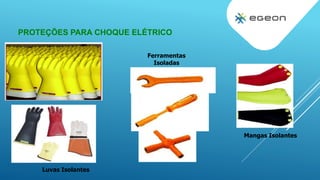

4. PROTEÇÕES PARA CHOQUE ELÉTRICO
Mangas Isolantes
Luvas Isolantes
Ferramentas
Isoladas

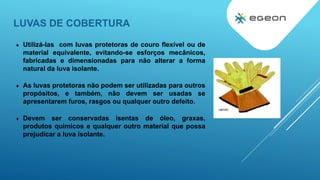

5. LUVAS DE COBERTURA
 Utilizá-las com luvas protetoras de couro flexível ou de
material equivalente, evitando-se esforços mecânicos,
fabricadas e dimensionadas para não alterar a forma
natural da luva isolante.
 As luvas protetoras não podem ser utilizadas para outros
propósitos, e também, não devem ser usadas se
apresentarem furos, rasgos ou qualquer outro defeito.
 Devem ser conservadas isentas de óleo, graxas,
produtos quimicos e qualquer outro material que possa
prejudicar a luva isolante.

6. PROTEÇÕES PARA ARCO ELÉTRICO
8. Equipamentos de Proteção Individual (EPI´s)
Uniforme Anti-Chama
Capacete com Viseira
Capuz de Proteção

7. Determinar Corrente de
curto circuito sólido
trifásico
Determinar o tempo de
extinção do arco.
(Seletividade de proteção)
Estabelecer a Distância de
aproximação ao Arco
Calcular a energia
incidente do arco e
determinar ATPV
Se Energia <1.2 cal/cm2,
Não necessita Proteção
Se Energia > 1,2cal/cm2,
Selecionar a vestimenta
com ATPV maior

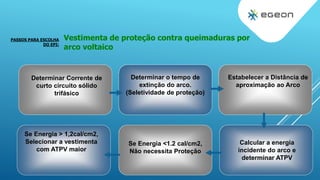

PASSOS PARA ESCOLHA
DO EPI:
Vestimenta de proteção contra queimaduras por
arco voltaico

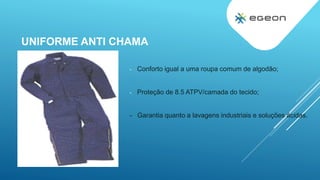

8. UNIFORME ANTI CHAMA
- Conforto igual a uma roupa comum de algodão;
- Proteção de 8.5 ATPV/camada do tecido;
- Garantia quanto a lavagens industriais e soluções ácidas.

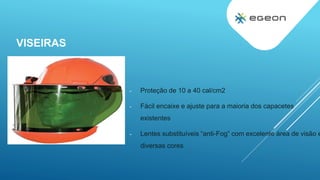

9. VISEIRAS
- Proteção de 10 a 40 cal/cm2
- Fácil encaixe e ajuste para a maioria dos capacetes
existentes
- Lentes substituíveis “anti-Fog” com excelente área de visão e
diversas cores

10. CAPUZ DE PROTEÇÃO
- Proteção de 11 cal/cm2 a 40 cal/cm2
- Desenvolvimento em tecido
- Fácil respiração e confortável
- Atente as normas ASTM F1506 e NFPA 70E

11. Usar ou não usar?

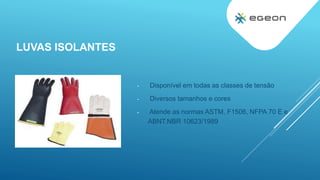

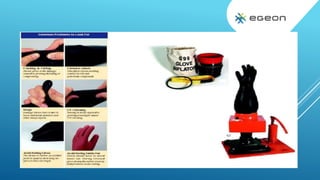

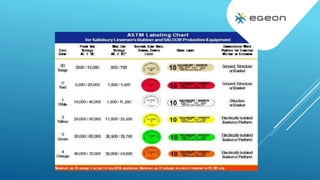

12. LUVAS ISOLANTES
- Disponível em todas as classes de tensão
- Diversos tamanhos e cores
- Atende as normas ASTM, F1506, NFPA 70 E e
ABNT.NBR 10623/1989

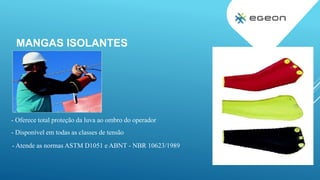

15. MANGAS ISOLANTES
- Oferece total proteção da luva ao ombro do operador
- Disponível em todas as classes de tensão
- Atende as normas ASTM D1051 e ABNT - NBR 10623/1989

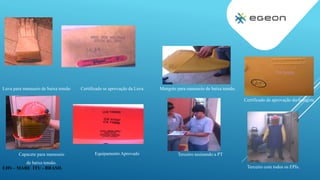

16. EHS – MABE ITU - BRASIL
Luva para manuseio de baixa tensão Certificado se aprovação da Luva Mangote para manuseio de baixa tensão.
Capacete para manuseio
de baixa tensão.
Equipamento Aprovado
Certificado de aprovação do mangote
Terceiro assinando a PT
Terceiro com todos os EPIs.

17. EHS – MABE ITU - BRASIL

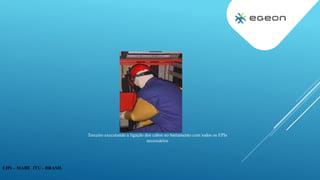

Terceiro executando a ligação dos cabos no barramento com todos os EPIs
necessários

18. O que acha? Deve ou não Usar o EPI

19. 19

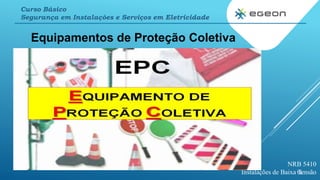

Equipamentos de Proteção Coletiva
NRB 5410
Instalações de Baixa Tensão
Curso Básico
Segurança em Instalações e Serviços em Eletricidade

20. DTC- DETECTOR DE TENSÃO POR CONTATO
- Atende norma IEC 601243-1 a partir de 1KV até 400KV

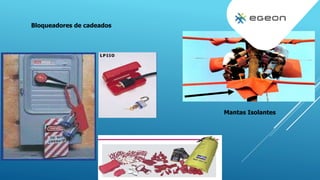

21. Mantas Isolantes
Bloqueadores de cadeados

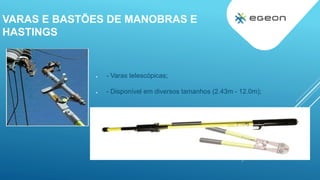

22. VARAS E BASTÕES DE MANOBRAS E
HASTINGS
 - Varas telescópicas;
 - Disponível em diversos tamanhos (2.43m - 12.0m);

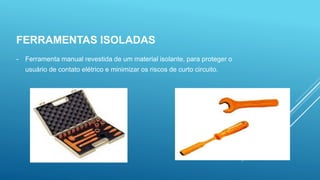

23. FERRAMENTAS ISOLADAS
- Ferramenta manual revestida de um material isolante, para proteger o
usuário de contato elétrico e minimizar os riscos de curto circuito.

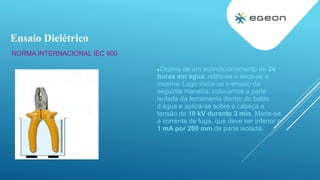

24. NORMA INTERNACIONAL IEC 900
Depois de um acondicionamento de 24
horas em água, retira-se e seca-se a
mesma. Logo inicia-se o ensaio da
seguinte maneira: colocamos a parte
isolada da ferramenta dentro do balde
d’água e aplica-se sobre a cabeça a
tensão de 10 kV durante 3 min. Mede-se
a corrente de fuga, que deve ser inferior a
1 mA por 200 mm de parte isolada.
Ensaio Dielétrico

25. NORMA INTERNACIONAL IEC 900
A dureza do martelo deve ser de 20 HRC
(tratamento térmico). Seleciona-se 3
pontos de ensaios suscetíveis a queda
sobre uma superfície plana. O ensaio é
realizado sobre estes pontos.
Ensaio de impacto

26. NORMA INTERNACIONAL IEC 900
Coloca-se um aparato de prova
pontiagudo de 2 kg no centro da parte
isolada. Depois, coloca-se o conjunto
dentro de um forno programado a 70
durante 2 h. Após a saída do forno,
realiza-se um ensaio dielétrico de 5 kV
durante 3 min entre a ponta do aparato e
a cabeça não isolada da ferramenta.
Ensaio de penetração

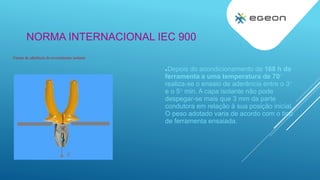

27. NORMA INTERNACIONAL IEC 900
Depois do acondicionamento de 168 h da
ferramenta a uma temperatura de 70
realiza-se o ensaio de aderência entre o 3
e o 5 min. A capa isolante não pode
despegar-se mais que 3 mm da parte
condutora em relação à sua posição inicial.
O peso adotado varia de acordo com o tipo
de ferramenta ensaiada.
Ensaio de aderência do revestimento isolante

28. NORMA INTERNACIONAL IEC 900
Logo após ajustar a chama para se obter
unicamente a parte azul, coloca-se a
ferramenta sobre a mesma a uma distância
de 20 mm durante 10 s e retira-se a
ferramenta. A propagação da chama deve
ser observada durante 20 s e não superar
os 120 mm de altura.
Ensaio de propagação de chama

29. NORMA INTERNACIONAL IEC 900

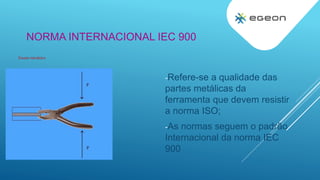

Ensaio mecânico
-Refere-se a qualidade das
partes metálicas da
ferramenta que devem resistir
a norma ISO;
-As normas seguem o padrão
Internacional da norma IEC
900

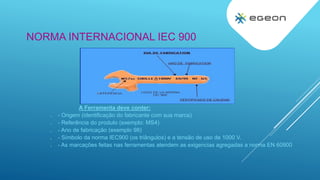

30. NORMA INTERNACIONAL IEC 900
A Ferramenta deve conter:
 - Origem (identificação do fabricante com sua marca)
 - Referência do produto (exemplo: MS4)
 - Ano de fabricação (exemplo 98)
 - Símbolo da norma IEC900 (os triângulos) e a tensão de uso de 1000 V.
 - As marcações feitas nas ferramentas atendem as exigencias agregadas a norma EN 60900

31. ALGUMAS PERGUNTAS PARA AJUDAR NA
SEGURANÇA DURANTE O TRABALHO
 - Os EPI’s possuem certificado de aprovação (CA)?
 - Os EPI’s, EPC’s e ferramentas são adequados ao risco da atividade e encontram-se em
perfeito estado de conservação e funcionamento?
 - Os EPI’s, EPC’s e ferramentas elétricas utilizados possuem isolamento compatível à
tensão de trabalho envolvida?
 - Existe um estoque em número suficiente de EPI’s e EPC’s para reposição imediata,
quando necessária?
 - As equipes de campo dispõem de material de primeiro socorros?
 - Há improviso no exercício das atividades e no uso de equipamentos e ferramentas?
 - Foram tomados cuidados especiais quanto ao rico de contatos eventuais e de indução
elétrica?

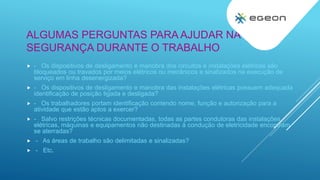

32. ALGUMAS PERGUNTAS PARA AJUDAR NA
SEGURANÇA DURANTE O TRABALHO
 - Os dispositivos de desligamento e manobra dos circuitos e instalações elétricas são
bloqueados ou travados por meios elétricos ou mecânicos e sinalizados na execução de
serviço em linha desenergizada?
 - Os dispositivos de desligamento e manobra das instalações elétricas possuem adequada
identificação de posição ligada e desligada?
 - Os trabalhadores portam identificação contendo nome, função e autorização para a
atividade que estão aptos a exercer?
 - Salvo restrições técnicas documentadas, todas as partes condutoras das instalações
elétricas, máquinas e equipamentos não destinadas à condução de eletricidade encontram-
se aterradas?
 - As áreas de trabalho são delimitadas e sinalizadas?
 - Etc.

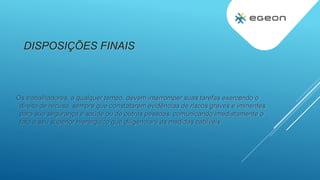

33. DISPOSIÇÕES FINAIS
Os trabalhadores, a qualquer tempo, devem interromper suas tarefas exercendo o
direito de recusa, sempre que constatarem evidências de riscos graves e iminentes
para sua segurança e saúde ou de outras pessoas, comunicando imediatamente o
fato a seu superior hierárquico que diligenciará as medidas cabíveis

34. SEGURANÇA, MEU, SEU, NOSSO DEVER....
