- 1. Modos de endereçamento Eng.Armando Matsinhe
- 2. Acesso de dados Umainstrução de máquina é um comando para uma operação básica da Unidade Central de Processamento (UCP). Na visão de Stallings (2003), uma instrução deve especificar o código da operação que será realizada, a referência dos operandos fonte e destino e o endereço da próxima instrução Código de Operação (COp.): define o que fazer e como fazer ao processador; Operando: indica ao processador qual dado será manipulado. COp Endereço Eng. Armando Matsinhe

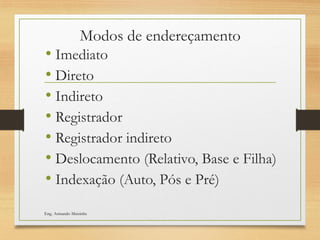

- 3. Modos de endereçamento •Imediato • Direto • Indireto • Registrador • Registrador indireto • Deslocamento (Relativo, Base e Filha) • Indexação (Auto, Pós e Pré) Eng. Armando Matsinhe

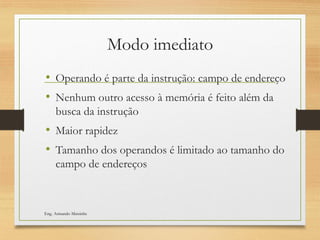

- 4. Modo imediato • Operandoé parte da instrução: campo de endereço • Nenhum outro acesso à memória é feito além da busca da instrução • Maior rapidez • Tamanho dos operandos é limitado ao tamanho do campo de endereços Eng. Armando Matsinhe
- 5.

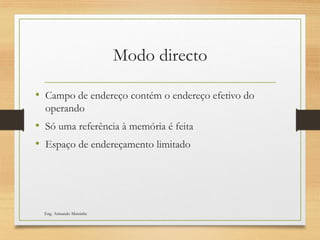

- 6. Modo directo • Campode endereço contém o endereço efetivo do operando • Só uma referência à memória é feita • Espaço de endereçamento limitado Eng. Armando Matsinhe

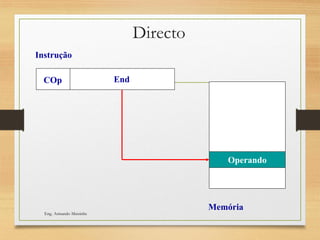

- 7.

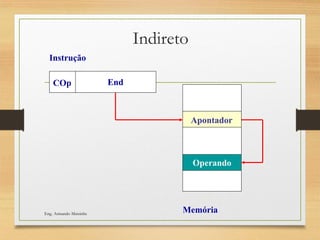

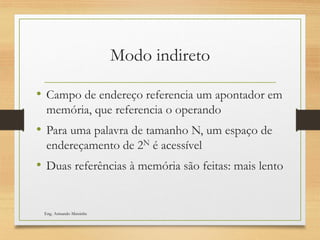

- 8. Modo indireto • Campode endereço referencia um apontador em memória, que referencia o operando • Para uma palavra de tamanho N, um espaço de endereçamento de 2N é acessível • Duas referências à memória são feitas: mais lento Eng. Armando Matsinhe
- 9.

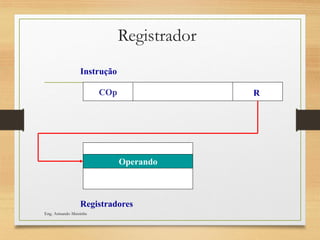

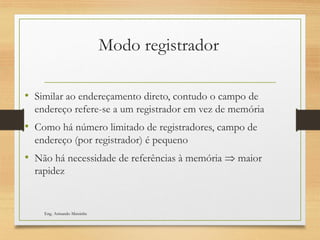

- 10. Modo registrador • Similarao endereçamento direto, contudo o campo de endereço refere-se a um registrador em vez de memória • Como há número limitado de registradores, campo de endereço (por registrador) é pequeno • Não há necessidade de referências à memória maior rapidez Eng. Armando Matsinhe
- 11.

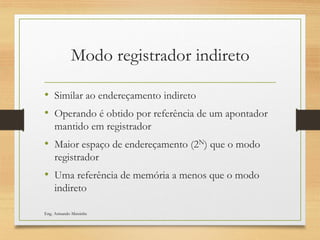

- 12. Modo registrador indireto •Similar ao endereçamento indireto • Operando é obtido por referência de um apontador mantido em registrador • Maior espaço de endereçamento (2N) que o modo registrador • Uma referência de memória a menos que o modo indireto Eng. Armando Matsinhe
- 13.

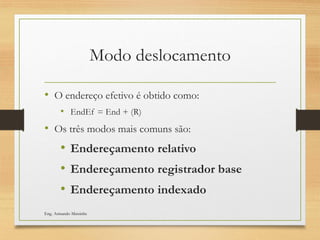

- 14. Modo deslocamento • Oendereço efetivo é obtido como: • EndEf = End + (R) • Os três modos mais comuns são: • Endereçamento relativo • Endereçamento registrador base • Endereçamento indexado Eng. Armando Matsinhe
- 15.

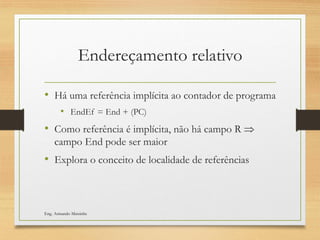

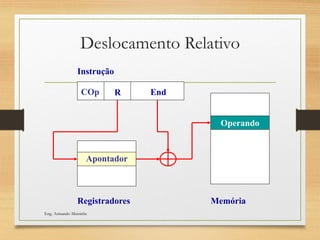

- 16. Endereçamento relativo • Háuma referência implícita ao contador de programa • EndEf = End + (PC) • Como referência é implícita, não há campo R campo End pode ser maior • Explora o conceito de localidade de referências Eng. Armando Matsinhe

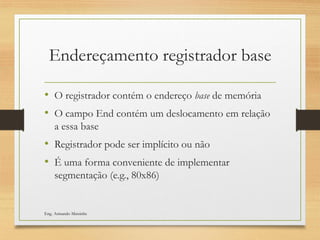

- 17. Endereçamento registrador base •O registrador contém o endereço base de memória • O campo End contém um deslocamento em relação a essa base • Registrador pode ser implícito ou não • É uma forma conveniente de implementar segmentação (e.g., 80x86) Eng. Armando Matsinhe
- 18.

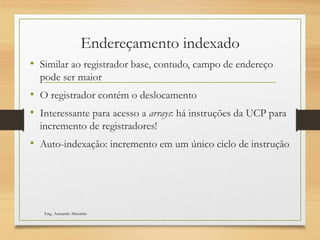

- 19. Endereçamento indexado • Similarao registrador base, contudo, campo de endereço pode ser maior • O registrador contém o deslocamento • Interessante para acesso a arrays: há instruções da UCP para incremento de registradores! • Auto-indexação: incremento em um único ciclo de instrução Eng. Armando Matsinhe
- 20.

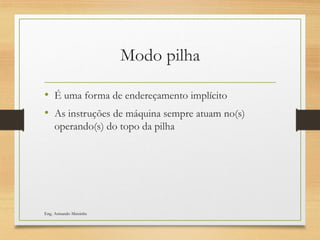

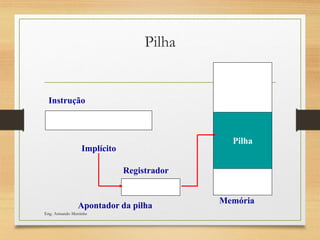

- 21. Modo pilha • Éuma forma de endereçamento implícito • As instruções de máquina sempre atuam no(s) operando(s) do topo da pilha Eng. Armando Matsinhe

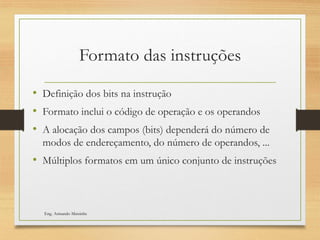

- 22. Formato das instruções •Definição dos bits na instrução • Formato inclui o código de operação e os operandos • A alocação dos campos (bits) dependerá do número de modos de endereçamento, do número de operandos, ... • Múltiplos formatos em um único conjunto de instruções Eng. Armando Matsinhe

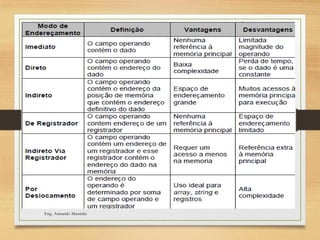

- 23.
