Apostila de comandos 8051

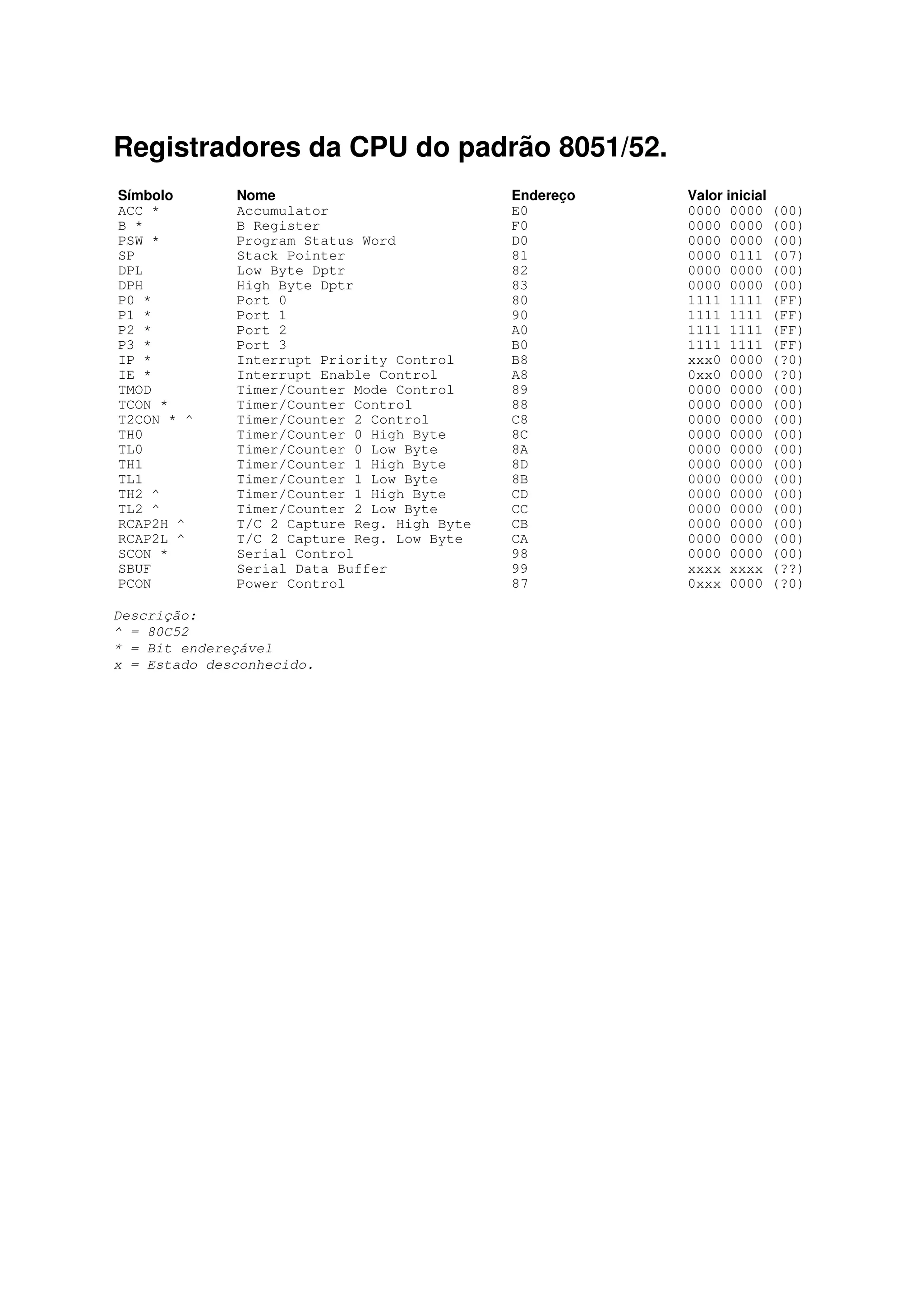

Registradores da CPU do padrão 8051/52.
Símbolo Nome Endereço Valor inicial
ACC * Accumulator E0 0000 0000 (00)
B * B Register F0 0000 0000 (00)
PSW * Program Status Word D0 0000 0000 (00)
SP Stack Pointer 81 0000 0111 (07)
DPL Low Byte Dptr 82 0000 0000 (00)
DPH High Byte Dptr 83 0000 0000 (00)
P0 * Port 0 80 1111 1111 (FF)
P1 * Port 1 90 1111 1111 (FF)
P2 * Port 2 A0 1111 1111 (FF)
P3 * Port 3 B0 1111 1111 (FF)
IP * Interrupt Priority Control B8 xxx0 0000 (?0)
IE * Interrupt Enable Control A8 0xx0 0000 (?0)
TMOD Timer/Counter Mode Control 89 0000 0000 (00)
TCON * Timer/Counter Control 88 0000 0000 (00)
T2CON * ^ Timer/Counter 2 Control C8 0000 0000 (00)
TH0 Timer/Counter 0 High Byte 8C 0000 0000 (00)
TL0 Timer/Counter 0 Low Byte 8A 0000 0000 (00)
TH1 Timer/Counter 1 High Byte 8D 0000 0000 (00)
TL1 Timer/Counter 1 Low Byte 8B 0000 0000 (00)
TH2 ^ Timer/Counter 1 High Byte CD 0000 0000 (00)
TL2 ^ Timer/Counter 2 Low Byte CC 0000 0000 (00)
RCAP2H ^ T/C 2 Capture Reg. High Byte CB 0000 0000 (00)
RCAP2L ^ T/C 2 Capture Reg. Low Byte CA 0000 0000 (00)
SCON * Serial Control 98 0000 0000 (00)
SBUF Serial Data Buffer 99 xxxx xxxx (??)
PCON Power Control 87 0xxx 0000 (?0)
Descrição:
^ = 80C52
* = Bit endereçável
x = Estado desconhecido.

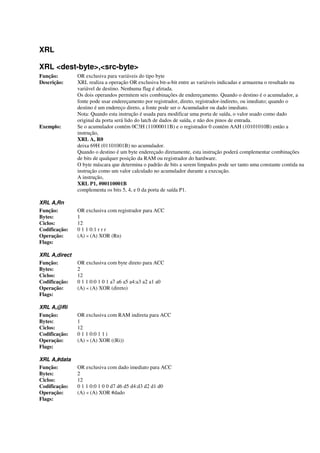

XRL
XRL <dest-byte>,<src-byte>
Função: OR exclusiva para variáveis do tipo byte
Descrição: XRL realiza a operação OR exclusiva bit-a-bit entre as variáveis indicadas e armazena o resultado na
variável de destino. Nenhuma flag é afetada.
Os dois operandos permitem seis combinações de endereçamento. Quando o destino é o acumulador, a
fonte pode usar endereçamento por registrador, direto, registrador-indireto, ou imediato; quando o
destino é um endereço direto, a fonte pode ser o Acumulador ou dado imediato.
Nota: Quando esta instrução é usada para modificar uma porta de saída, o valor usado como dado
original da porta será lido do latch de dados de saída, e não dos pinos de entrada.
Exemplo: Se o acumulador contém 0C3H (11000011B) e o registrador 0 contém AAH (10101010B) então a
instrução,
XRL A, R0
deixa 69H (01101001B) no acumulador.
Quando o destino é um byte endereçado diretamente, esta instrução poderá complementar combinações
de bits de qualquer posição da RAM ou registrador do hardware.
O byte máscara que determina o padrão de bits a serem limpados pode ser tanto uma constante contida na
instrução como um valor calculado no acumulador durante a execução.
A instrução,
XRL P1, #00110001B
complementa os bits 5, 4, e 0 da porta de saída P1.
XRL A,Rn
Função: OR exclusiva com registrador para ACC
Bytes: 1
Ciclos: 12
Codificação: 0 1 1 0:1 r r r
Operação: (A) « (A) XOR (Rn)
Flags:
XRL A,direct
Função: OR exclusiva com byte direto para ACC
Bytes: 2
Ciclos: 12
Codificação: 0 1 1 0:0 1 0 1 a7 a6 a5 a4:a3 a2 a1 a0
Operação: (A) « (A) XOR (direto)
Flags:
XRL A,@Ri
Função: OR exclusiva com RAM indireta para ACC
Bytes: 1
Ciclos: 12
Codificação: 0 1 1 0:0 1 1 i
Operação: (A) « (A) XOR ((Ri))
Flags:
XRL A,#data
Função: OR exclusiva com dado imediato para ACC
Bytes: 2
Ciclos: 12
Codificação: 0 1 1 0:0 1 0 0 d7 d6 d5 d4:d3 d2 d1 d0
Operação: (A) « (A) XOR #dado
Flags:

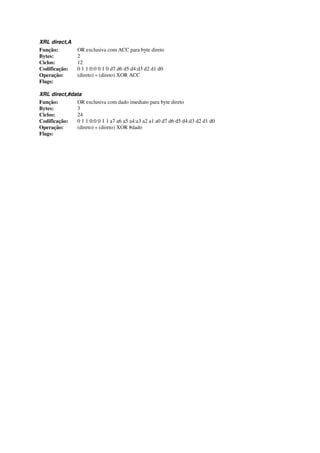

XRL direct,A
Função: OR exclusiva com ACC para byte direto
Bytes: 2
Ciclos: 12
Operação: (direto) « (direto) XOR ACC
Flags:
XRL direct,#data
Função: OR exclusiva com dado imediato para byte direto
Bytes: 3
Ciclos: 24
Codificação: 0 1 1 0:0 0 1 1 a7 a6 a5 a4:a3 a2 a1 a0 d7 d6 d5 d4:d3 d2 d1 d0
Operação: (direto) « (direto) XOR #dado
Flags:

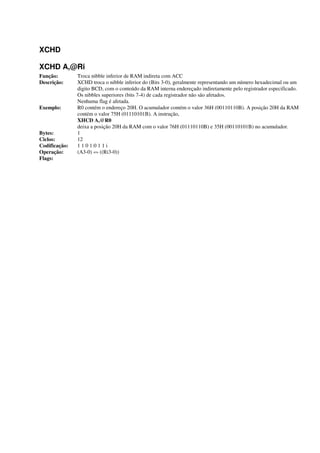

XCHD
XCHD A,@Ri
Função: Troca nibble inferior de RAM indireta com ACC
Descrição: XCHD troca o nibble inferior do (Bits 3-0), geralmente representando um número hexadecimal ou um
digito BCD, com o conteúdo da RAM interna endereçado indiretamente pelo registrador especificado.
Os nibbles superiores (bits 7-4) de cada registrador não são afetados.
Nenhuma flag é afetada.
Exemplo: R0 contém o endereço 20H. O acumulador contém o valor 36H (00110110B). A posição 20H da RAM
contém o valor 75H (01110101B). A instrução,
XHCD A,@R0
deixa a posição 20H da RAM com o valor 76H (01110110B) e 35H (00110101B) no acumulador.
Bytes: 1
Ciclos: 12
Operação: (A3-0) «» ((Ri3-0))
Flags:

XCH
XCH A,<byte>
Função: Troca o acumulador com variável byte
Descrição: XCH carrega o acumulador com o conteúdo da variável indicada, ao mesmo tempo que escreve o valor
original do acumulador na variável indicada.
O operando fonte/destino pode usar endereçamento por registrador, direto ou
registrador-indireto.
Exemplo: R0 contém o endereço 20H. O acumulador contém o valor 3FH (00111111B). A posição 20H da RAM
contém o valor 75H (01110101B). A instrução,
XCH A, @R0
deixa a posição 20H da RAM com os valores 3FH (00111111B) e 75H (01110101B) no acumulador.
XCH A,Rn
Função: Troca registrador com ACC
Bytes: 1
Ciclos: 12
Operação: (A) «» (Rn)
Flags:
XCH A,direct
Função: Troca byte direto com ACC
Bytes: 2
Ciclos: 12
Operação: (A) «» (direto)
Flags:
XCH A,@Ri
Função: Troca RAM indireta com ACC
Bytes: 1
Ciclos: 12
Operação: (A) «» ((Ri))
Flags:

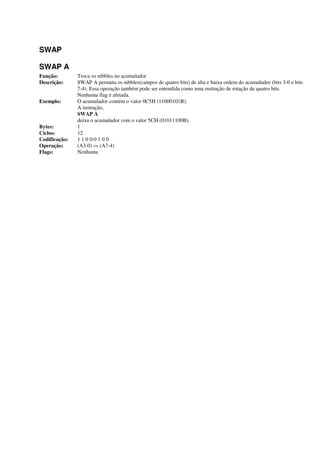

SWAP
SWAP A
Função: Troca os nibbles no acumulador
Descrição: SWAP A permuta os nibbles(campos de quatro bits) de alta e baixa ordem do acumulador (bits 3-0 e bits
7-4). Essa operação também pode ser entendida como uma instrução de rotação de quatro bits.
Exemplo: O acumulador contém o valor 0C5H (11000101B).
A instrução,
SWAP A
deixa o acumulador com o valor 5CH (01011100B).
Bytes: 1
Ciclos: 12
Codificação: 1 1 0 0:0 1 0 0
Operação: (A3-0) «» (A7-4)
Flags: Nenhuma

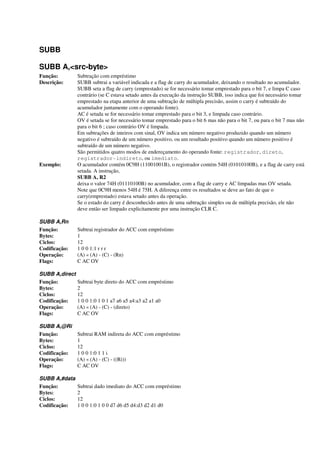

SUBB
SUBB A,<src-byte>
Função: Subtração com empréstimo
Descrição: SUBB subtrai a variável indicada e a flag de carry do acumulador, deixando o resultado no acumulador.
SUBB seta a flag de carry (emprestado) se for necessário tomar emprestado para o bit 7, e limpa C caso
contrário (se C estava setado antes da execução da instrução SUBB, isso indica que foi necessário tomar
emprestado na etapa anterior de uma subtração de múltipla precisão, assim o carry é subtraído do
acumulador juntamente com o operando fonte).
AC é setada se for necessário tomar emprestado para o bit 3, e limpada caso contrário.
OV é setada se for necessário tomar emprestado para o bit 6 mas não para o bit 7, ou para o bit 7 mas não
para o bit 6 ; caso contrário OV é limpada.
Em subtrações de inteiros com sinal, OV indica um número negativo produzido quando um número
negativo é subtraído de um número positivo, ou um resultado positivo quando um número positivo é
subtraído de um número negativo.
São permitidos quatro modos de endereçamento do operando fonte: registrador, direto,
registrador-indireto, ou imediato.
Exemplo: O acumulador contém 0C9H (11001001B), o registrador contém 54H (01010100B), e a flag de carry está
setada. A instrução,
SUBB A, R2
deixa o valor 74H (01110100B) no acumulador, com a flag de carry e AC limpadas mas OV setada.
Note que 0C9H menos 54H é 75H. A diferença entre os resultados se deve ao fato de que o
carry(emprestado) estava setado antes da operação.
Se o estado do carry é desconhecido antes de uma subtração simples ou de múltipla precisão, ele não
deve então ser limpado explicitamente por uma instrução CLR C.
SUBB A,Rn
Função: Subtrai registrador do ACC com empréstimo
Bytes: 1
Ciclos: 12
Operação: (A) « (A) - (C) - (Rn)
Flags: C AC OV
SUBB A,direct
Função: Subtrai byte direto do ACC com empréstimo
Bytes: 2
Ciclos: 12
Operação: (A) « (A) - (C) - (direto)
Flags: C AC OV
SUBB A,@Ri
Função: Subtrai RAM indireta do ACC com empréstimo
Bytes: 1
Ciclos: 12
Operação: (A) « (A) - (C) - ((Ri))
Flags: C AC OV
SUBB A,#data
Função: Subtrai dado imediato do ACC com empréstimo
Bytes: 2
Ciclos: 12

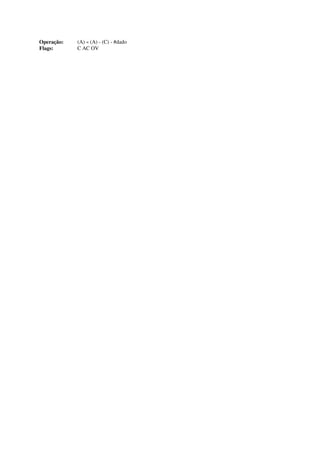

Operação: (A) « (A) - (C) - #dado
Flags: C AC OV

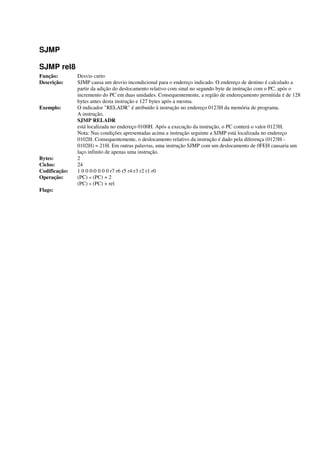

SJMP
SJMP rel8
Função: Desvio curto
Descrição: SJMP causa um desvio incondicional para o endereço indicado. O endereço de destino é calculado a
partir da adição do deslocamento relativo com sinal no segundo byte de instrução com o PC, após o
incremento do PC em duas unidades. Consequentemente, a região de endereçamento permitida é de 128
bytes antes desta instrução e 127 bytes após a mesma.
Exemplo: O indicador "RELADR" é atribuído à instrução no endereço 0123H da memória de programa.
A instrução,
SJMP RELADR
está localizada no endereço 0100H. Após a execução da instrução, o PC conterá o valor 0123H.
Nota: Nas condições apresentadas acima a instrução seguinte a SJMP está localizada no endereço
0102H. Consequentemente, o deslocamento relativo da instrução é dado pela diferença (0123H -
0102H) = 21H. Em outras palavras, uma instrução SJMP com um deslocamento de 0FEH causaria um
laço infinito de apenas uma instrução.
Bytes: 2
Ciclos: 24
Codificação: 1 0 0 0:0 0 0 0 r7 r6 r5 r4:r3 r2 r1 r0
Operação: (PC) « (PC) + 2
(PC) « (PC) + rel
Flags:

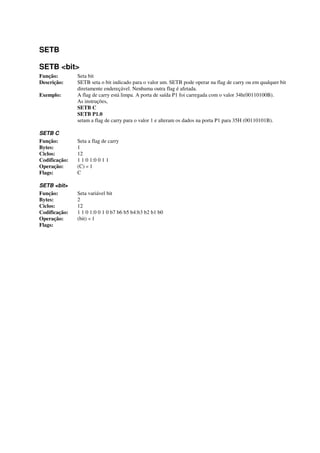

SETB
SETB <bit>
Função: Seta bit
Descrição: SETB seta o bit indicado para o valor um. SETB pode operar na flag de carry ou em qualquer bit
diretamente endereçável. Nenhuma outra flag é afetada.
Exemplo: A flag de carry está limpa. A porta de saída P1 foi carregada com o valor 34h(00110100B).
As instruções,
SETB C
SETB P1.0
setam a flag de carry para o valor 1 e alteram os dados na porta P1 para 35H (00110101B).
SETB C
Função: Seta a flag de carry
Bytes: 1
Ciclos: 12
Codificação: 1 1 0 1:0 0 1 1
Operação: (C) « 1
Flags: C
SETB <bit>
Função: Seta variável bit
Bytes: 2
Ciclos: 12
Codificação: 1 1 0 1:0 0 1 0 b7 b6 b5 b4:b3 b2 b1 b0
Operação: (bit) « 1
Flags:

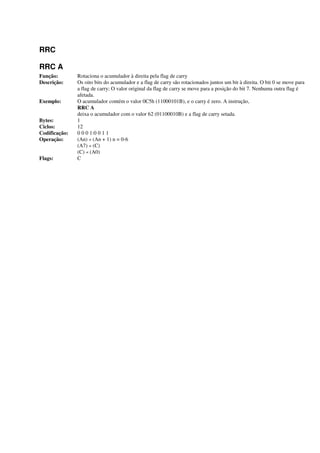

RRC
RRC A
Função: Rotaciona o acumulador à direita pela flag de carry
Descrição: Os oito bits do acumulador e a flag de carry são rotacionados juntos um bit à direita. O bit 0 se move para
a flag de carry; O valor original da flag de carry se move para a posição do bit 7. Nenhuma outra flag é
afetada.
Exemplo: O acumulador contém o valor 0C5h (11000101B), e o carry é zero. A instrução,
RRC A
deixa o acumulador com o valor 62 (01100010B) e a flag de carry setada.
Bytes: 1
Ciclos: 12
Codificação: 0 0 0 1:0 0 1 1
Operação: (An) « (An + 1) n = 0-6
(A7) « (C)
(C) « (A0)
Flags: C

RR
RR A
Função: Rotaciona o acumulador à direita
Descrição: Os oito bits do acumulador são rotacionados um bit à direita. O bit 0 é rotacionado para a posição do bit
7. Nenhuma flag é afetada.
Exemplo: O acumulador contém o valor 0C5H (11000101B). A instrução,
RR A
deixa o acumulador com o valor 0E2H (11100010B) sem alterar o carry.
Bytes: 1
Ciclos: 12
Codificação: 0 0 0 0:0 0 1 1
Operação: (An) « (An + 1) n = 0-6
(A7) « (A0)
Flags: Nenhuma

RLC
RLC A
Função: Rotaciona o acumulador à esquerda pela flag de carry
Descrição: Os oito bits do acumulador e a flag de carry são rotacionados juntos um bit à esquerda. O bit 7 se move
para a flag de carry; O valor original da flag de carry se move para a posição do bit 0. Nenhuma outra
flag é afetada.
Exemplo: O acumulador contém o valor 0C5h (11000101B), e o carry é zero. A instrução,
RCL A
deixa o acumulador com o valor 8AH (10001010B) e a flag de carry setada.
Bytes: 1
Ciclos: 12
Codificação: 0 0 1 1:0 0 1 1
Operação: (An + 1) « (An) n = 0-6
(A0) « (C)
(C) « (A7)
Flags: C

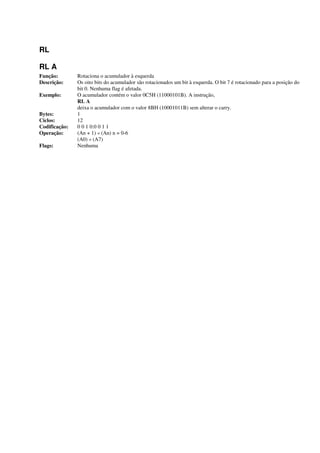

RL
RL A
Função: Rotaciona o acumulador à esquerda
Descrição: Os oito bits do acumulador são rotacionados um bit à esquerda. O bit 7 é rotacionado para a posição do
bit 0. Nenhuma flag é afetada.
Exemplo: O acumulador contém o valor 0C5H (11000101B). A instrução,
RL A
deixa o acumulador com o valor 8BH (10001011B) sem alterar o carry.
Bytes: 1
Ciclos: 12
Codificação: 0 0 1 0:0 0 1 1
Operação: (An + 1) « (An) n = 0-6
(A0) « (A7)
Flags: Nenhuma

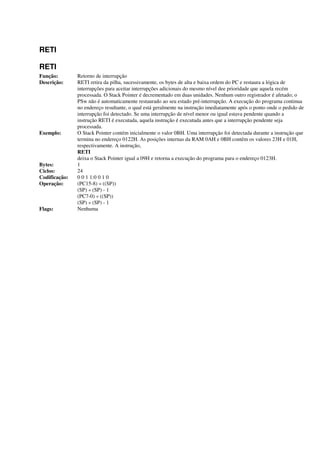

RETI
RETI
Função: Retorno de interrupção
Descrição: RETI retira da pilha, sucessivamente, os bytes de alta e baixa ordem do PC e restaura a lógica de
interrupções para aceitar interrupções adicionais do mesmo nível dee prioridade que aquela recém
processada. O Stack Pointer é decrementado em duas unidades. Nenhum outro registrador é afetado; o
PSw não é automaticamente restaurado ao seu estado pré-interrupção. A execução do programa continua
no endereço resultante, o qual está geralmente na instrução imediatamente após o ponto onde o pedido de
interrupção foi detectado. Se uma interrupção de nível menor ou igual estava pendente quando a
instrução RETI é executada, aquela instrução é executada antes que a interrupção pendente seja
processada.
Exemplo: O Stack Pointer contém inicialmente o valor 0BH. Uma interrupção foi detectada durante a instrução que
termina no endereço 0122H. As posições internas da RAM 0AH e 0BH contêm os valores 23H e 01H,
respectivamente. A instrução,
RETI
deixa o Stack Pointer igual a 09H e retorna a execução do programa para o endereço 0123H.
Bytes: 1
Ciclos: 24
Codificação: 0 0 1 1:0 0 1 0
Operação: (PC15-8) « ((SP))
(SP) « (SP) - 1
(PC7-0) « ((SP))
(SP) « (SP) - 1
Flags: Nenhuma

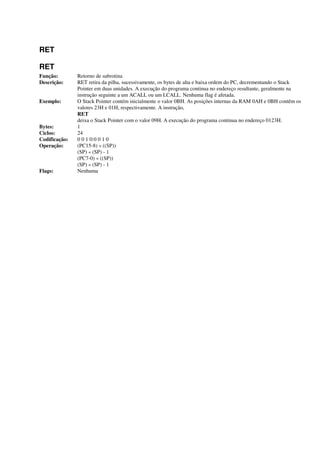

RET
RET
Função: Retorno de subrotina
Descrição: RET retira da pilha, sucessivamente, os bytes de alta e baixa ordem do PC, decrementando o Stack
Pointer em duas unidades. A execução do programa continua no endereço resultante, geralmente na
instrução seguinte a um ACALL ou um LCALL. Nenhuma flag é afetada.
Exemplo: O Stack Pointer contém inicialmente o valor 0BH. As posições internas da RAM 0AH e 0BH contêm os
valores 23H e 01H, respectivamente. A instrução,
RET
deixa o Stack Pointer com o valor 09H. A execução do programa continua no endereço 0123H.
Bytes: 1
Ciclos: 24
Codificação: 0 0 1 0:0 0 1 0
Operação: (PC15-8) « ((SP))
(SP) « (SP) - 1
(PC7-0) « ((SP))
(SP) « (SP) - 1
Flags: Nenhuma

PUSH
PUSH direct
Função: Coloca na pilha
Descrição: O Stack Pointer é incrementado em uma unidade.
O conteúdo da variável indicada é então copiado para a posição interna da RAM endereçada pelo Stack
Pointer.
Exemplo: Ao entrar na rotina de interrupção o Stack Pointer contém o valor 09H.
O Data Pointer contém o valor 0123H.
A sequencia de instruções,
PUSH DPL
PUSH DPH
deixa o Stack Pointer com 0BH e armazena os valores 23H e 01H nas posições 0AH e 0BH da RAM,
respectivamente.
Bytes: 2
Ciclos: 24
Operação: (SP) « (SP) + 1
((SP)) « (direto)
Flags: Nenhuma

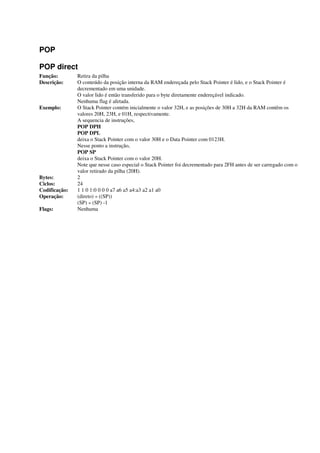

POP
POP direct
Função: Retira da pilha
Descrição: O conteúdo da posição interna da RAM endereçada pelo Stack Pointer é lido, e o Stack Pointer é
decrementado em uma unidade.
O valor lido é então transferido para o byte diretamente endereçável indicado.
Exemplo: O Stack Pointer contém inicialmente o valor 32H, e as posições de 30H a 32H da RAM contêm os
valores 20H, 23H, e 01H, respectivamente.
A sequencia de instruções,
POP DPH
POP DPL
deixa o Stack Pointer com o valor 30H e o Data Pointer com 0123H.
Nesse ponto a instrução,
POP SP
deixa o Stack Pointer com o valor 20H.
Note que nesse caso especial o Stack Pointer foi decrementado para 2FH antes de ser carregado com o
valor retirado da pilha (20H).
Bytes: 2
Ciclos: 24
Operação: (direto) « ((SP))
(SP) « (SP) -1
Flags: Nenhuma

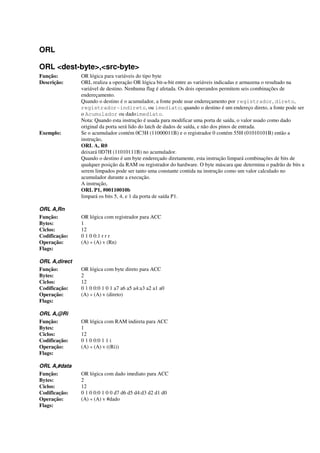

ORL
ORL <dest-byte>,<src-byte>
Função: OR lógica para variáveis do tipo byte
Descrição: ORL realiza a operação OR lógica bit-a-bit entre as variáveis indicadas e armazena o resultado na
variável de destino. Nenhuma flag é afetada. Os dois operandos permitem seis combinações de
endereçamento.
Quando o destino é o acumulador, a fonte pode usar endereçamento por registrador, direto,
registrador-indireto, ou imediato; quando o destino é um endereço direto, a fonte pode ser
o Acumulador ou dadoimediato.
Exemplo: Se o acumulador contém 0C3H (11000011B) e o registrador 0 contém 55H (01010101B) então a
instrução,
ORL A, R0
deixará 0D7H (11010111B) no acumulador.
Quando o destino é um byte endereçado diretamente, esta instrução limpará combinações de bits de
qualquer posição da RAM ou registrador do hardware. O byte máscara que determina o padrão de bits a
serem limpados pode ser tanto uma constante contida na instrução como um valor calculado no
acumulador durante a execução.
A instrução,
ORL P1, #00110010b
limpará os bits 5, 4, e 1 da porta de saída P1.
ORL A,Rn
Função: OR lógica com registrador para ACC
Bytes: 1
Ciclos: 12
Operação: (A) « (A) v (Rn)
Flags:
ORL A,direct
Função: OR lógica com byte direto para ACC
Bytes: 2
Ciclos: 12
Operação: (A) « (A) v (direto)
Flags:
ORL A,@Ri
Função: OR lógica com RAM indireta para ACC
Bytes: 1
Ciclos: 12
Operação: (A) « (A) v ((Ri))
Flags:
ORL A,#data
Função: OR lógica com dado imediato para ACC
Bytes: 2
Ciclos: 12
Operação: (A) « (A) v #dado
Flags:

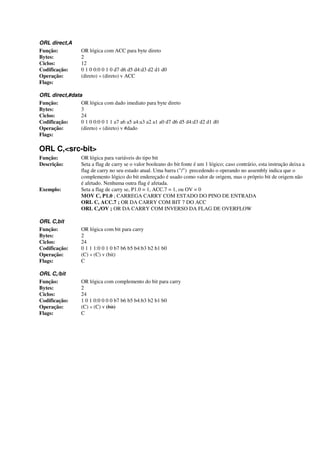

ORL direct,A
Função: OR lógica com ACC para byte direto
Bytes: 2
Ciclos: 12
Operação: (direto) « (direto) v ACC
Flags:
ORL direct,#data
Função: OR lógica com dado imediato para byte direto
Bytes: 3
Ciclos: 24
Operação: (direto) « (direto) v #dado
Flags:
ORL C,<src-bit>
Função: OR lógica para variáveis do tipo bit
Descrição: Seta a flag de carry se o valor booleano do bit fonte é um 1 lógico; caso contrário, esta instrução deixa a
flag de carry no seu estado atual. Uma barra ("/") precedendo o operando no assembly indica que o
complemento lógico do bit endereçado é usado como valor de origem, mas o próprio bit de origem não
é afetado. Nenhuma outra flag é afetada.
Exemplo: Seta a flag de carry se, P1.0 = 1, ACC.7 = 1, ou OV = 0
MOV C, P1.0 ; CARREGA CARRY COM ESTADO DO PINO DE ENTRADA
ORL C, ACC.7 ; OR DA CARRY COM BIT 7 DO ACC
ORL C,/OV ; OR DA CARRY COM INVERSO DA FLAG DE OVERFLOW
ORL C,bit
Função: OR lógica com bit para carry
Bytes: 2
Ciclos: 24
Operação: (C) « (C) v (bit)
Flags: C
ORL C,/bit
Função: OR lógica com complemento do bit para carry
Bytes: 2
Ciclos: 24
Operação: (C) « (C) v (bit)
Flags: C

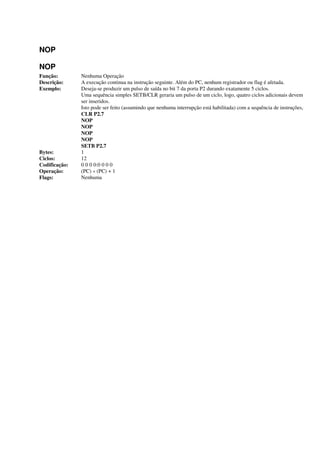

NOP
NOP
Função: Nenhuma Operação
Descrição: A execução continua na instrução seguinte. Além do PC, nenhum registrador ou flag é afetada.
Exemplo: Deseja-se produzir um pulso de saída no bit 7 da porta P2 durando exatamente 5 ciclos.
Uma sequência simples SETB/CLR geraria um pulso de um ciclo, logo, quatro ciclos adicionais devem
ser inseridos.
Isto pode ser feito (assumindo que nenhuma interrupção está habilitada) com a sequência de instruções,
CLR P2.7
NOP
NOP
NOP
NOP
SETB P2.7
Bytes: 1
Ciclos: 12
Codificação: 0 0 0 0:0 0 0 0
Flags: Nenhuma

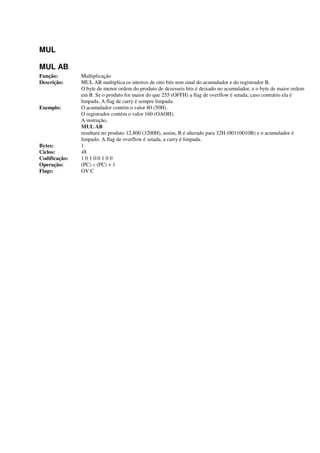

MUL
MUL AB
Função: Multiplicação
Descrição: MUL AB multiplica os inteiros de oito bits sem sinal do acumulador e do registrador B.
O byte de menor ordem do produto de dezesseis bits é deixado no acumulador, e o byte de maior ordem
em B. Se o produto for maior do que 255 (OFFH) a flag de overflow é setada; caso contrário ela é
limpada. A flag de carry é sempre limpada.
Exemplo: O acumulador contém o valor 80 (50H).
O registrador contém o valor 160 (OAOH).
A instrução,
MUL AB
resultará no produto 12,800 (3200H), assim, B é alterado para 32H (00110010B) e o acumulador é
limpado. A flag de overflow é setada, a carry é limpada.
Bytes: 1
Ciclos: 48
Codificação: 1 0 1 0:0 1 0 0
Flags: OV C

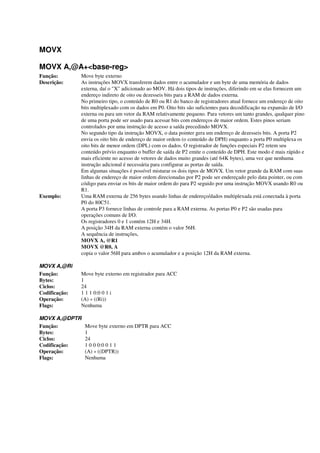

MOVX
MOVX A,@A+<base-reg>
Função: Move byte externo
Descrição: As instruções MOVX transferem dados entre o acumulador e um byte de uma memória de dados
externa, daí o "X" adicionado ao MOV. Há dois tipos de instruções, diferindo em se elas fornecem um
endereço indireto de oito ou dezesseis bits para a RAM de dados externa.
No primeiro tipo, o conteúdo de R0 ou R1 do banco de registradores atual fornece um endereço de oito
bits multiplexado com os dados em P0. Oito bits são suficientes para decodificação na expansão de I/O
externa ou para um vetor da RAM relativamente pequeno. Para vetores um tanto grandes, qualquer pino
de uma porta pode ser usado para acessar bits com endereços de maior ordem. Estes pinos seriam
controlados por uma instrução de acesso a saída precedindo MOVX.
No segundo tipo da instrução MOVX, o data pointer gera um endereço de dezesseis bits. A porta P2
envia os oito bits de endereço de maior ordem (o conteúdo de DPH) enquanto a porta P0 multiplexa os
oito bits de menor ordem (DPL) com os dados. O registrador de funções especiais P2 retem seu
conteúdo prévio enquanto o buffer de saída de P2 emite o conteúdo de DPH. Este modo é mais rápido e
mais eficiente no acesso de vetores de dados muito grandes (até 64K bytes), uma vez que nenhuma
instrução adicional é necessária para configurar as portas de saída.
Em algumas situações é possível misturar os dois tipos de MOVX. Um vetor grande da RAM com suas
linhas de endereço de maior ordem direcionadas por P2 pode ser endereçado pelo data pointer, ou com
código para enviar os bits de maior ordem do para P2 seguido por uma instrução MOVX usando R0 ou
R1.
Exemplo: Uma RAM externa de 256 bytes usando linhas de endereço/dados multiplexada está conectada à porta
P0 do 80C51.
A porta P3 fornece linhas de controle para a RAM externa. As portas P0 e P2 são usadas para
operações comuns de I/O.
Os registradores 0 e 1 contém 12H e 34H.
A posição 34H da RAM externa contém o valor 56H.
A sequência de instruções,
MOVX A, @R1
MOVX @R0, A
copia o valor 56H para ambos o acumulador e a posição 12H da RAM externa.
MOVX A,@Ri
Função: Move byte externo em registrador para ACC
Bytes: 1
Ciclos: 24
Operação: (A) « ((Ri))
Flags: Nenhuma
MOVX A,@DPTR
Função: Move byte externo em DPTR para ACC
Bytes: 1
Ciclos: 24
Codificação: 1 0 0 0:0 0 1 1
Operação: (A) « ((DPTR))
Flags: Nenhuma

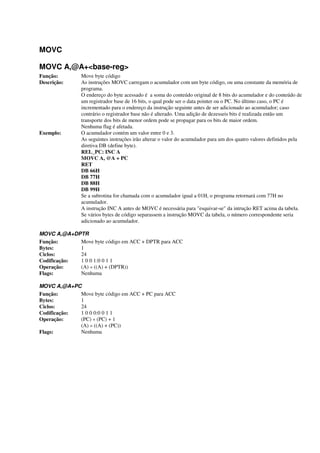

MOVC
MOVC A,@A+<base-reg>
Função: Move byte código
Descrição: As instruções MOVC carregam o acumulador com um byte código, ou uma constante da memória de
programa.
O endereço do byte acessado é a soma do conteúdo original de 8 bits do acumulador e do conteúdo de
um registrador base de 16 bits, o qual pode ser o data pointer ou o PC. No último caso, o PC é
incrementado para o endereço da instrução seguinte antes de ser adicionado ao acumulador; caso
contrário o registrador base não é alterado. Uma adição de dezesseis bits é realizada então um
transporte dos bits de menor ordem pode se propagar para os bits de maior ordem.
Exemplo: O acumulador contém um valor entre 0 e 3.
As seguintes instruções irão alterar o valor do acumulador para um dos quatro valores definidos pela
diretiva DB (define byte).
REL_PC: INC A
MOVC A, @A + PC
RET
DB 66H
DB 77H
DB 88H
DB 99H
Se a subrotina for chamada com o acumulador igual a 01H, o programa retornará com 77H no
acumulador.
A instrução INC A antes de MOVC é necessária para "esquivar-se" da intrução RET acima da tabela.
Se vários bytes de código separassem a instrução MOVC da tabela, o número correspondente seria
adicionado ao acumulador.
MOVC A,@A+DPTR
Função: Move byte código em ACC + DPTR para ACC
Bytes: 1
Ciclos: 24
Codificação: 1 0 0 1:0 0 1 1
Operação: (A) « ((A) + (DPTR))
Flags: Nenhuma
MOVC A,@A+PC
Função: Move byte código em ACC + PC para ACC
Bytes: 1
Ciclos: 24
Codificação: 1 0 0 0:0 0 1 1
(A) « ((A) + (PC))
Flags: Nenhuma

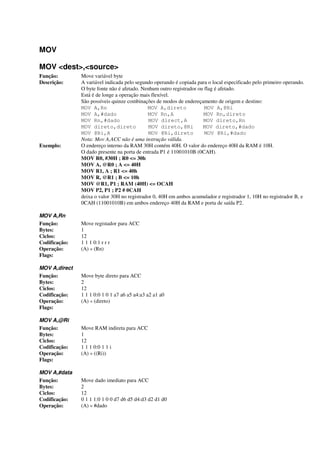

MOV
MOV <dest>,<source>
Função: Move variável byte
Descrição: A variável indicada pelo segundo operando é copiada para o local especificado pelo primeiro operando.
O byte fonte não é afetado. Nenhum outro registrador ou flag é afetado.
Está é de longe a operação mais flexível.
São possíveis quinze combinações de modos de endereçamento de origem e destino:
MOV A,Rn MOV A,direto MOV A,@Ri
MOV A,#dado MOV Rn,A MOV Rn,direto
MOV Rn,#dado MOV direct,A MOV direto,Rn
MOV direto,direto MOV direto,@Ri MOV direto,#dado
MOV @Ri,A MOV @Ri,direto MOV @Ri,#dado
Nota: Mov A,ACC não é uma instrução válida.
Exemplo: O endereço interno da RAM 30H contém 40H. O valor do endereço 40H da RAM é 10H.
O dado presente na porta de entrada P1 é 11001010B (0CAH).
MOV R0, #30H ; R0 <= 30h
MOV A, @R0 ; A <= 40H
MOV R1, A ; R1 <= 40h
MOV R, @R1 ; B <= 10h
MOV @R1, P1 ; RAM (40H) <= OCAH
MOV P2, P1 ; P2 # 0CAH
deixa o valor 30H no registrador 0, 40H em ambos acumulador e registrador 1, 10H no registrador B, e
0CAH (11001010B) em ambos endereço 40H da RAM e porta de saída P2.
MOV A,Rn
Função: Move registador para ACC
Bytes: 1
Ciclos: 12
Operação: (A) « (Rn)
Flags:
MOV A,direct
Função: Move byte direto para ACC
Bytes: 2
Ciclos: 12
Operação: (A) « (direto)
Flags:
MOV A,@Ri
Função: Move RAM indireta para ACC
Bytes: 1
Ciclos: 12
Operação: (A) « ((Ri))
Flags:
MOV A,#data
Função: Move dado imediato para ACC
Bytes: 2
Ciclos: 12
Operação: (A) « #dado

Flags:

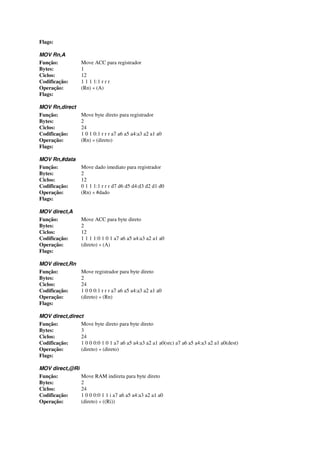

MOV Rn,A
Função: Move ACC para registrador
Bytes: 1
Ciclos: 12
Operação: (Rn) « (A)
Flags:
MOV Rn,direct
Função: Move byte direto para registrador
Bytes: 2
Ciclos: 24
Codificação: 1 0 1 0:1 r r r a7 a6 a5 a4:a3 a2 a1 a0
Operação: (Rn) « (direto)
Flags:
MOV Rn,#data
Função: Move dado imediato para registrador
Bytes: 2
Ciclos: 12
Codificação: 0 1 1 1:1 r r r d7 d6 d5 d4:d3 d2 d1 d0
Operação: (Rn) « #dado
Flags:
MOV direct,A
Função: Move ACC para byte direto
Bytes: 2
Ciclos: 12
Operação: (direto) « (A)
Flags:
MOV direct,Rn
Função: Move registrador para byte direto
Bytes: 2
Ciclos: 24
Codificação: 1 0 0 0:1 r r r a7 a6 a5 a4:a3 a2 a1 a0
Operação: (direto) « (Rn)
Flags:
MOV direct,direct
Função: Move byte direto para byte direto
Bytes: 3
Ciclos: 24
Codificação: 1 0 0 0:0 1 0 1 a7 a6 a5 a4:a3 a2 a1 a0(src) a7 a6 a5 a4:a3 a2 a1 a0(dest)
Operação: (direto) « (direto)
Flags:
MOV direct,@Ri
Função: Move RAM indireta para byte direto
Bytes: 2
Ciclos: 24
Codificação: 1 0 0 0:0 1 1 i a7 a6 a5 a4:a3 a2 a1 a0
Operação: (direto) « ((Ri))

Flags:
MOV direct,#data
Função: Move dado imediato para byte direto
Bytes: 3
Ciclos: 24
Operação: (direto) « #dado
Flags:
MOV @Ri,A
Função: Move ACC para RAM indireta
Bytes: 1
Ciclos: 12
Operação: ((Ri)) « (A)
Flags:
MOV @Ri,direct
Função: Move byte direto para RAM indireta
Bytes: 2
Ciclos: 24
Codificação: 1 0 1 0:0 1 1 i a7 a6 a5 a4:a3 a2 a1 a0
Operação: ((Ri)) « (direto)
Flags:
MOV @Ri,#data
Função: Move dado imediato para RAM indireta
Bytes: 2
Ciclos: 12
Codificação: 0 1 1 1:0 1 1 i d7 d6 d5 d4:d3 d2 d1 d0
Operação: ((Ri)) « #dado
Flags:
MOV <dest-bit>,<source-bit>
Função: Move bit
Descrição: A variável booleana indicada pelo segundo operando é copiada para o local especificado pelo primeiro
operando. Um dos operandos deve ser a flag de carry; o outro pode ser qualquer bit diretamente
endereçável.
Nenhum outro registrador ou flag é afetado.
Exemplo: A flag de carry está originalmente setada.
O dado presente na porta de entrada P3 é 11000101B.
O dado previamente enviado para a porta de saída P1 é 35H (00110101B).
MOV P1.3, C
MOV C, P3.3
MOV P1.2, C
deixará a carry limpa e mudará a porta P1 para 39H (00111001B).
MOV C,bit
Função: Move bit para carry
Bytes: 2
Ciclos: 12
Operação: (C) « (bit)
Flags:

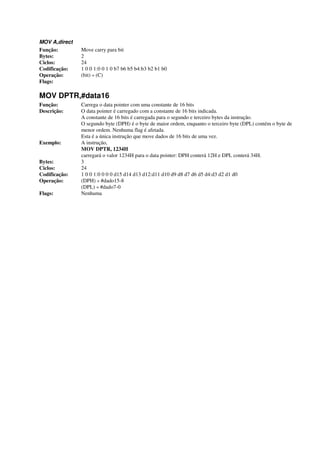

MOV A,direct
Função: Move carry para bit
Bytes: 2
Ciclos: 24
Operação: (bit) « (C)
Flags:
MOV DPTR,#data16
Função: Carrega o data pointer com uma constante de 16 bits
Descrição: O data pointer é carregado com a constante de 16 bits indicada.
A constante de 16 bits é carregada para o segundo e terceiro bytes da instrução.
O segundo byte (DPH) é o byte de maior ordem, enquanto o terceiro byte (DPL) contém o byte de
menor ordem. Nenhuma flag é afetada.
Esta é a única instrução que move dados de 16 bits de uma vez.
Exemplo: A instrução,
MOV DPTR, 1234H
carregará o valor 1234H para o data pointer: DPH conterá 12H e DPL conterá 34H.
Bytes: 3
Ciclos: 24
Codificação: 1 0 0 1:0 0 0 0 d15 d14 d13 d12:d11 d10 d9 d8 d7 d6 d5 d4:d3 d2 d1 d0
Operação: (DPH) « #dado15-8
(DPL) « #dado7-0
Flags: Nenhuma

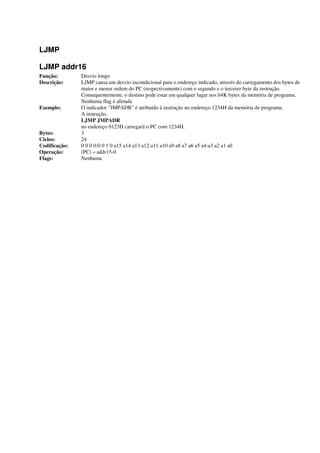

LJMP
LJMP addr16
Função: Desvio longo
Descrição: LJMP causa um desvio incondicional para o endereço indicado, através do carregamento dos bytes de
maior e menor ordem do PC (respectivamente) com o segundo e o terceiro byte da instrução.
Consequentemente, o destino pode estar em qualquer lugar nos 64K bytes da memória de programa.
Nenhuma flag é afetada
Exemplo: O indicador "JMPADR" é atribuído à instrução no endereço 1234H da memória de programa.
A instrução,
LJMP JMPADR
no endereço 0123H carregará o PC com 1234H.
Bytes: 3
Ciclos: 24
Codificação: 0 0 0 0:0 0 1 0 a15 a14 a13 a12:a11 a10 a9 a8 a7 a6 a5 a4:a3 a2 a1 a0
Operação: (PC) « addr15-0
Flags: Nenhuma

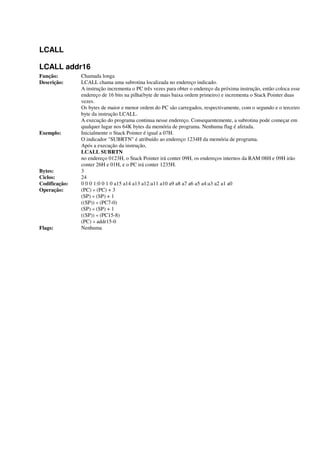

LCALL
LCALL addr16
Função: Chamada longa
Descrição: LCALL chama uma subrotina localizada no endereço indicado.
A instrução incrementa o PC três vezes para obter o endereço da próxima instrução, então coloca esse
endereço de 16 bits na pilha(byte de mais baixa ordem primeiro) e incrementa o Stack Pointer duas
vezes.
Os bytes de maior e menor ordem do PC são carregados, respectivamente, com o segundo e o terceiro
byte da instrução LCALL.
A execução do programa continua nesse endereço. Consequentemente, a subrotina pode começar em
qualquer lugar nos 64K bytes da memória de programa. Nenhuma flag é afetada.
Exemplo: Inicialmente o Stack Pointer é igual a 07H.
O indicador "SUBRTN" é atribuído ao endereço 1234H da memória de programa.
Após a execução da instrução,
LCALL SUBRTN
no endereço 0123H, o Stack Pointer irá conter 09H, os endereços internos da RAM 08H e 09H irão
conter 26H e 01H, e o PC irá conter 1235H.
Bytes: 3
Ciclos: 24
Codificação: 0 0 0 1:0 0 1 0 a15 a14 a13 a12:a11 a10 a9 a8 a7 a6 a5 a4:a3 a2 a1 a0
(SP) « (SP) + 1
((SP)) « (PC7-0)
(SP) « (SP) + 1
((SP)) « (PC15-8)
(PC) « addr15-0
Flags: Nenhuma

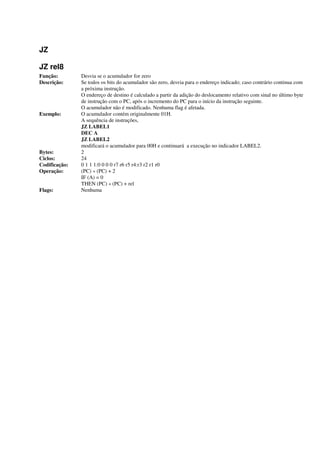

JZ
JZ rel8
Função: Desvia se o acumulador for zero
Descrição: Se todos os bits do acumulador são zero, desvia para o endereço indicado; caso contrário continua com
a próxima instrução.
O endereço de destino é calculado a partir da adição do deslocamento relativo com sinal no último byte
de instrução com o PC, após o incremento do PC para o início da instrução seguinte.
O acumulador não é modificado. Nenhuma flag é afetada.
Exemplo: O acumulador contém originalmente 01H.
JZ LABEL1
DEC A
JZ LABEL2
modificará o acumulador para 00H e continuará a execução no indicador LABEL2.
Bytes: 2
Ciclos: 24
IF (A) = 0
THEN (PC) « (PC) + rel
Flags: Nenhuma

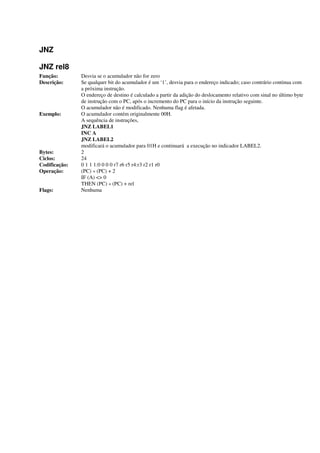

JNZ
JNZ rel8
Função: Desvia se o acumulador não for zero
Descrição: Se qualquer bit do acumulador é um ‘1’, desvia para o endereço indicado; caso contrário continua com
a próxima instrução.
O acumulador não é modificado. Nenhuma flag é afetada.
Exemplo: O acumulador contém originalmente 00H.
JNZ LABEL1
INC A
JNZ LABEL2
modificará o acumulador para 01H e continuará a execução no indicador LABEL2.
Bytes: 2
Ciclos: 24
IF (A) <> 0
Flags: Nenhuma

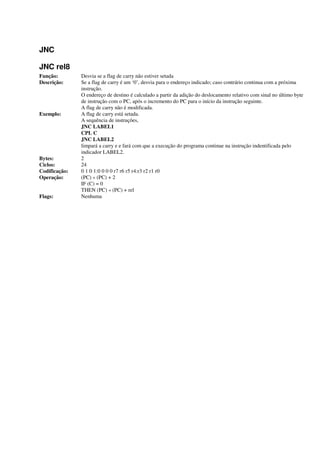

JNC
JNC rel8
Função: Desvia se a flag de carry não estiver setada
Descrição: Se a flag de carry é um ‘0’, desvia para o endereço indicado; caso contrário continua com a próxima
instrução.
A flag de carry não é modificada.
Exemplo: A flag de carry está setada.
JNC LABEL1
CPL C
JNC LABEL2
limpará a carry e e fará com que a execução do programa continue na instrução indentificada pelo
indicador LABEL2.
Bytes: 2
Ciclos: 24
IF (C) = 0
Flags: Nenhuma

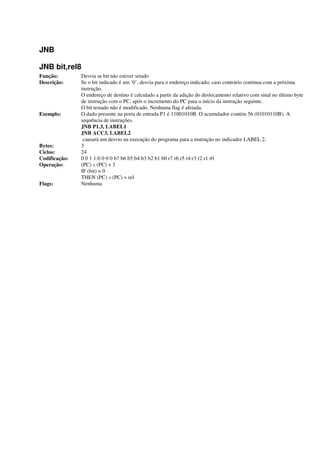

JNB
JNB bit,rel8
Função: Desvia se bit não estiver setado
Descrição: Se o bit indicado é um ‘0’, desvia para o endereço indicado; caso contrário continua com a próxima
instrução.
O bit testado não é modificado. Nenhuma flag é afetada.
Exemplo: O dado presente na porta de entrada P1 é 11001010B. O acumulador contém 56 (01010110B). A
sequência de instruções.
JNB P1.3, LABEL1
JNB ACC3, LABEL2
causará um desvio na execução do programa para a instrução no indicador LABEL 2.
Bytes: 3
Ciclos: 24
Codificação: 0 0 1 1:0 0 0 0 b7 b6 b5 b4:b3 b2 b1 b0 r7 r6 r5 r4:r3 r2 r1 r0
IF (bit) = 0
Flags: Nenhuma

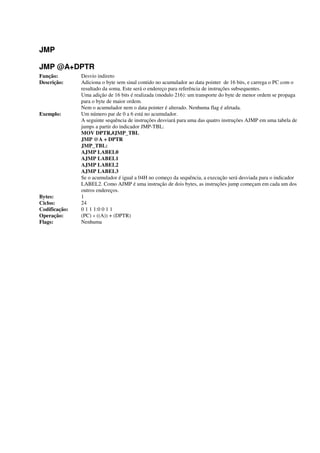

JMP
JMP @A+DPTR
Função: Desvio indireto
Descrição: Adiciona o byte sem sinal contido no acumulador ao data pointer de 16 bits, e carrega o PC com o
resultado da soma. Este será o endereço para referência de instruções subsequentes.
Uma adição de 16 bits é realizada (modulo 216): um transporte do byte de menor ordem se propaga
para o byte de maior ordem.
Nem o acumulador nem o data pointer é alterado. Nenhuma flag é afetada.
Exemplo: Um número par de 0 a 6 está no acumulador.
A seguinte sequência de instruções desviará para uma das quatro instruções AJMP em uma tabela de
jumps a partir do indicador JMP-TBL:
MOV DPTR,#JMP_TBL
JMP @A + DPTR
JMP_TBL:
AJMP LABEL0
AJMP LABEL1
AJMP LABEL2
AJMP LABEL3
Se o acumulador é igual a 04H no começo da sequência, a execução será desviada para o indicador
LABEL2. Como AJMP é uma instrução de dois bytes, as instruções jump começam em cada um dos
outros endereços.
Bytes: 1
Ciclos: 24
Codificação: 0 1 1 1:0 0 1 1
Operação: (PC) « ((A)) + (DPTR)
Flags: Nenhuma

JC
JC bit,rel8
Função: Desvia se carry estiver setada
Descrição: Se a flag de carry estiver setada, desvia para o endereço indicado; caso contrário continua com a
próxima instrução.
Exemplo: A flag de carry está limpa.
JC LABEL1
CPL C
JC LABEL2
setará a carry e fará com que a execução do programa continue na instrução indentificada pelo
indicador LABEL2.
Bytes: 2
Ciclos: 24
IF (C) = 1
THEN
(PC) « (PC) + rel8
Flags: Nenhuma

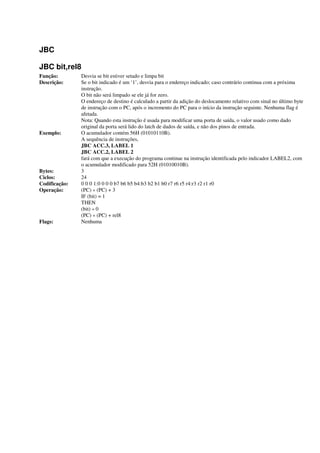

JBC
JBC bit,rel8
Função: Desvia se bit estiver setado e limpa bit
instrução.
O bit não será limpado se ele já for zero.
de instrução com o PC, após o incremento do PC para o início da instrução seguinte. Nenhuma flag é
afetada.
Exemplo: O acumulador contém 56H (01010110B).
JBC ACC.3, LABEL 1
JBC ACC.2, LABEL 2
fará com que a execução do programa continue na instrução identificada pelo indicador LABEL2, com
o acumulador modificado para 52H (01010010B).
Bytes: 3
Ciclos: 24
IF (bit) = 1
THEN
(bit) « 0
(PC) « (PC) + rel8
Flags: Nenhuma

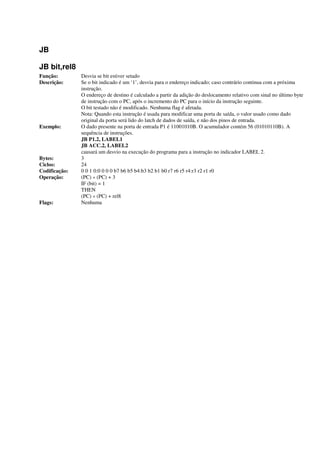

JB
JB bit,rel8
Função: Desvia se bit estiver setado
instrução.
Exemplo: O dado presente na porta de entrada P1 é 11001010B. O acumulador contém 56 (01010110B). A
sequência de instruções.
JB P1.2, LABEL1
JB ACC.2, LABEL2
causará um desvio na execução do programa para a instrução no indicador LABEL 2.
Bytes: 3
Ciclos: 24
IF (bit) = 1
THEN
(PC) « (PC) + rel8
Flags: Nenhuma

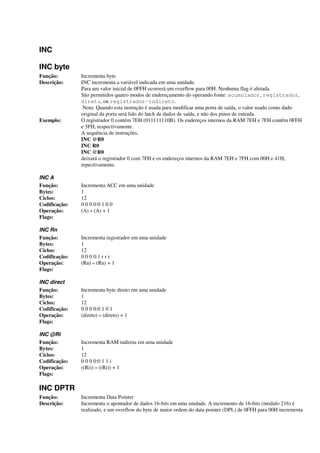

INC
INC byte
Função: Incrementa byte
Descrição: INC incrementa a variável indicada em uma unidade.
Para um valor inicial de 0FFH ocorrerá um overflow para 00H. Nenhuma flag é afetada.
São permitidos quatro modos de endereçamento do operando fonte: acumulador, registrador,
direto, ou registrador-indireto.
Exemplo: O registrador 0 contém 7EH (011111110B). Os endereços internos da RAM 7EH e 7FH contêm 0FFH
e 3FH, respectivamente.
INC @R0
INC R0
INC @R0
deixará o registrador 0 com 7FH e os endereços internos da RAM 7EH e 7FH com 00H e 41H,
repectivamente.
INC A
Função: Incrementa ACC em uma unidade
Bytes: 1
Ciclos: 12
Codificação: 0 0 0 0:0 1 0 0
Operação: (A) « (A) + 1
Flags:
INC Rn
Função: Incrementa registrador em uma unidade
Bytes: 1
Ciclos: 12
Operação: (Rn) « (Rn) + 1
Flags:
INC direct
Função: Incrementa byte direto em uma unidade
Bytes: 1
Ciclos: 12
Codificação: 0 0 0 0:0 1 0 1
Operação: (direto) « (direto) + 1
Flags:
INC @Ri
Função: Incrementa RAM indireta em uma unidade
Bytes: 1
Ciclos: 12
Operação: ((Ri)) « ((Ri)) + 1
Flags:

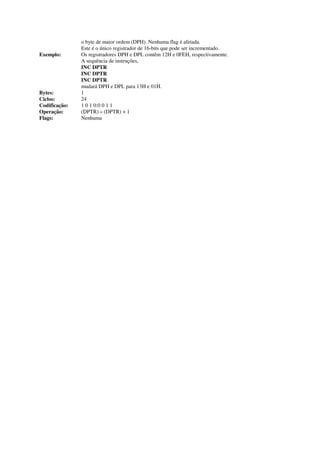

INC DPTR
Função: Incrementa Data Pointer
Descrição: Incrementa o apontador de dados 16-bits em uma unidade. A incremento de 16-bits (modulo 216) é
realizado, e um overflow do byte de maior ordem do data pointer (DPL) de 0FFH para 00H incrementa

o byte de maior ordem (DPH). Nenhuma flag é afetada.
Este é o único registrador de 16-bits que pode ser incrementado.
Exemplo: Os registradores DPH e DPL contêm 12H e 0FEH, respectivamente.
INC DPTR
INC DPTR
INC DPTR
mudará DPH e DPL para 13H e 01H.
Bytes: 1
Ciclos: 24
Codificação: 1 0 1 0:0 0 1 1
Operação: (DPTR) « (DPTR) + 1
Flags: Nenhuma

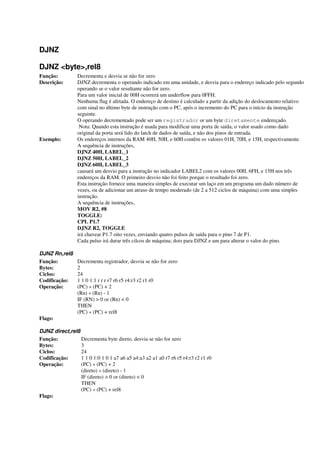

DJNZ
DJNZ <byte>,rel8
Função: Decrementa e desvia se não for zero
Descrição: DJNZ decrementa o operando indicado em uma unidade, e desvia para o endereço indicado pelo segundo
operando se o valor resultante não for zero.
Para um valor inicial de 00H ocorrerá um underflow para 0FFH.
Nenhuma flag é afetada. O endereço de destino é calculado a partir da adição do deslocamento relativo
com sinal no último byte de instrução com o PC, após o incremento do PC para o início da instrução
seguinte.
O operando decrementado pode ser um registrador or um byte diretamente endereçado.
Exemplo: Os endereços internos da RAM 40H, 50H, e 60H contêm os valores 01H, 70H, e 15H, respectivamente.
DJNZ 40H, LABEL_1
DJNZ 50H, LABEL_2
DJNZ 60H, LABEL_3
causará um desvio para a instrução no indicador LABEL2 com os valores 00H, 6FH, e 15H nos três
endereços da RAM. O primeiro desvio não foi feito porque o resultado foi zero.
Esta instrução fornece uma maneira simples de executar um laço em um programa um dado número de
vezes, ou de adicionar um atraso de tempo moderado (de 2 a 512 ciclos de máquina) com uma simples
instrução.
MOV R2, #8
TOGGLE:
CPL P1.7
DJNZ R2, TOGGLE
irá chavear P1.7 oito vezes, enviando quatro pulsos de saída para o pino 7 de P1.
Cada pulso irá durar três cilcos de máquina; dois para DJNZ e um para alterar o valor do pino.
DJNZ Rn,rel8
Função: Decrementa registrador, desvia se não for zero
Bytes: 2
Ciclos: 24
Codificação: 1 1 0 1:1 r r r r7 r6 r5 r4:r3 r2 r1 r0
(Rn) « (Rn) - 1
IF (RN) > 0 or (Rn) < 0
THEN
(PC) « (PC) + rel8
Flags:
DJNZ direct,rel8
Função: Decrementa byte direto, desvia se não for zero
Bytes: 3
Ciclos: 24
Codificação: 1 1 0 1:0 1 0 1 a7 a6 a5 a4:a3 a2 a1 a0 r7 r6 r5 r4:r3 r2 r1 r0
(direto) « (direto) - 1
IF (direto) > 0 or (direto) < 0
THEN
(PC) « (PC) + rel8
Flags:

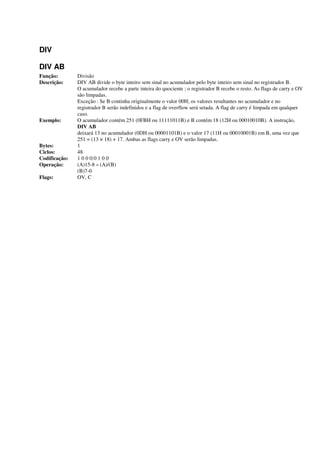

DIV
DIV AB
Função: Divisão
Descrição: DIV AB divide o byte inteiro sem sinal no acumulador pelo byte inteiro sem sinal no registrador B.
O acumulador recebe a parte inteira do quociente ; o registrador B recebe o resto. As flags de carry e OV
são limpadas.
Exceção : Se B continha originalmente o valor 00H; os valores resultantes no acumulador e no
registrador B serão indefinidos e a flag de overflow será setada. A flag de carry é limpada em qualquer
caso.
Exemplo: O acumulador contém 251 (0FBH ou 11111011B) e B contém 18 (12H ou 00010010B). A instrução,
DIV AB
deixará 13 no acumulador (0DH ou 00001101B) e o valor 17 (11H ou 00010001B) em B, uma vez que
251 = (13 × 18) + 17. Ambas as flags carry e OV serão limpadas.
Bytes: 1
Ciclos: 48
Codificação: 1 0 0 0:0 1 0 0
Operação: (A)15-8 « (A)/(B)
(B)7-0
Flags: OV, C

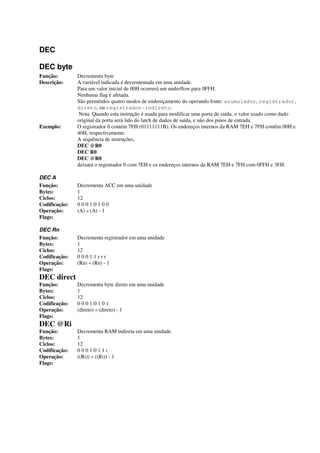

DEC
DEC byte
Função: Decrementa byte
Descrição: A variável indicada é decrementada em uma unidade.
Para um valor inicial de 00H ocorrerá um underflow para 0FFH.
São permitidos quatro modos de endereçamento do operando fonte: acumulador, registrador,
direto, ou registrador-indireto.
Exemplo: O registrador 0 contém 7FH (01111111B). Os endereços internos da RAM 7EH e 7FH contêm 00H e
40H, respectivamente.
DEC @R0
DEC R0
DEC @R0
deixará o registrador 0 com 7EH e os endereços internos da RAM 7EH e 7FH com 0FFH e 3FH.
DEC A
Função: Decrementa ACC em uma unidade
Bytes: 1
Ciclos: 12
Codificação: 0 0 0 1:0 1 0 0
Operação: (A) « (A) - 1
Flags:
DEC Rn
Função: Decrementa registrador em uma unidade
Bytes: 1
Ciclos: 12
Operação: (Rn) « (Rn) - 1
Flags:
DEC direct
Função: Decrementa byte direto em uma unidade
Bytes: 1
Ciclos: 12
Codificação: 0 0 0 1:0 1 0 1
Operação: (direto) « (direto) - 1
Flags:
DEC @Ri
Função: Decrementa RAM indireta em uma unidade
Bytes: 1
Ciclos: 12
Operação: ((Ri)) « ((Ri)) - 1
Flags:

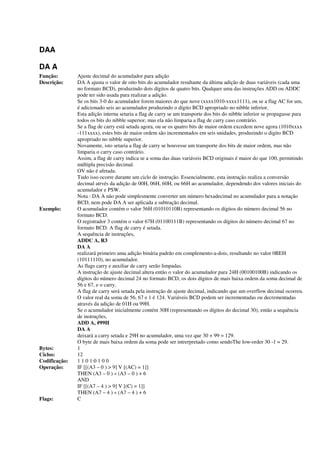

DAA
DA A
Função: Ajuste decimal do acumulador para adição
Descrição: DA A ajusta o valor de oito bits do acumulador resultante da última adição de duas variáveis (cada uma
no formato BCD), produzindo dois dígitos de quatro bits. Qualquer uma das instruções ADD ou ADDC
pode ter sido usada para realizar a adição.
Se os bits 3-0 do acumulador forem maiores do que nove (xxxx1010-xxxx1111), ou se a flag AC for um,
é adicionado seis ao acumulador produzindo o dígito BCD apropriado no nibble inferior.
Esta adição interna setaria a flag de carry se um transporte dos bits do nibble inferior se propagasse para
todos os bits do nibble superior, mas ela não limparia a flag de carry caso contrário.
Se a flag de carry está setada agora, ou se os quatro bits de maior ordem excedem nove agora (1010xxxx
-111xxxx), estes bits de maior ordem são incrementados em seis unidades, produzindo o digito BCD
apropriado no nibble superior.
Novamente, isto setaria a flag de carry se houvesse um transporte dos bits de maior ordem, mas não
limparia o carry caso contrário.
Assim, a flag de carry indica se a soma das duas variáveis BCD originais é maior do que 100, permitindo
múltipla precisão decimal.
OV não é afetada.
Tudo isso ocorre durante um ciclo de instrução. Essencialmente, esta instrução realiza a conversão
decimal atrvés da adição de 00H, 06H, 60H, ou 66H ao acumulador, dependendo dos valores iniciais do
acumulador e PSW.
Nota : DA A não pode simplesmente converter um número hexadecimal no acumulador para a notação
BCD, nem pode DA A ser aplicada a subtração decimal.
Exemplo: O acumulador contém o valor 56H (01010110B) representando os dígitos do número decimal 56 no
formato BCD.
O registrador 3 contém o valor 67H (01100111B) representando os dígitos do número decimal 67 no
formato BCD. A flag de carry é setada.
ADDC A, R3
DA A
realizará primeiro uma adição binária padrão em complemento-a-dois, resultando no valor 0BEH
(10111110), no acumulador.
As flags carry e auxiliar de carry serão limpadas.
A instrução de ajuste decimal altera então o valor do acumulador para 24H (00100100B) indicando os
dígitos do número decimal 24 no formato BCD, os dois dígitos de mais baixa ordem da soma decimal de
56 e 67, e o carry.
A flag de carry será setada pela instrução de ajuste decimal, indicando que um overflow decimal ocorreu.
O valor real da soma de 56, 67 e 1 é 124. Variáveis BCD podem ser incrementadas ou decrementadas
através da adição de 01H ou 99H.
Se o acumulador inicialmente contém 30H (representando os dígitos do decimal 30), então a sequência
de instruções,
ADD A, #99H
DA A
deixará a carry setada e 29H no acumulador, uma vez que 30 + 99 = 129.
O byte de mais baixa ordem da soma pode ser intrerpretado como sendoThe low-order 30 -1 = 29.
Bytes: 1
Ciclos: 12
Codificação: 1 1 0 1:0 1 0 0
Operação: IF [[(A3 – 0 ) > 9] V [(AC) = 1]]
THEN (A3 – 0 ) « (A3 – 0 ) + 6
AND
IF [[(A7 – 4 ) > 9] V [(C) = 1]]
THEN (A7 – 4 ) « (A7 – 4 ) + 6
Flags: C

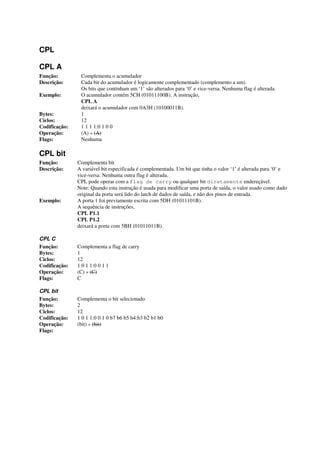

CPL
CPL A
Função: Complementa o acumulador
Descrição: Cada bit do acumulador é logicamente complementado (complemento a um).
Os bits que continham um ‘1’ são alterados para ‘0’ e vice-versa. Nenhuma flag é alterada.
Exemplo: O acumulador contém 5CH (01011100B). A instrução,
CPL A
deixará o acumulador com 0A3H (10100011B).
Bytes: 1
Ciclos: 12
Codificação: 1 1 1 1:0 1 0 0
Operação: (A) « (A)
Flags: Nenhuma
CPL bit
Função: Complementa bit
Descrição: A variável bit especificada é complementada. Um bit que tinha o valor ‘1’ é alterada para ‘0’ e
vice-versa. Nenhuma outra flag é alterada.
CPL pode operar com a flag de carry ou qualquer bit diretamente endereçável.
Note: Quando esta instrução é usada para modificar uma porta de saída, o valor usado como dado
Exemplo: A porta 1 foi previamente escrita com 5DH (01011101B).
CPL P1.1
CPL P1.2
deixará a porta com 5BH (01011011B).
CPL C
Função: Complementa a flag de carry
Bytes: 1
Ciclos: 12
Codificação: 1 0 1 1:0 0 1 1
Operação: (C) « (C)
Flags: C
CPL bit
Função: Complementa o bit selecionado
Bytes: 2
Ciclos: 12
Operação: (bit) « (bit)
Flags:

CLR
CLR A
Função: Limpa o ACC
Descrição: O acumulador é limpado (todos os bits são zerados). Nenhuma flag é afetada.
Exemplo: O acumulador contém 5CH (01011100B).
A instrução,
CLR A
deixará o acumulador com 00H (00000000B).
Bytes: 1
Ciclos: 12
Codificação: 1 1 1 1:0 1 0 0
Operação: (A) « 0
Flags: Nenhuma
CLR bit
Função: Limpa bit
Descrição: O bit indicado é limpado (zerado). Nenhuma outra flag é afetada.
CLR pode operar com a flag de carry ou qualquer bit diretamente endereçável.
Exemplo: A porta 1 foi previamente escrita com 5DH (01011101B).
A instrução,
CLR P1.2
deixará a porta com 59H (01011001B).
CLR C
Função: Limpa a flag de carry
Bytes: 1
Ciclos: 12
Codificação: 1 1 0 0:0 0 1 1
Operação: (C) « 0
Flags: C
CLR bit
Função: Limpa bit
Bytes: 2
Ciclos: 12
Operação: (bit) « 0
Flags:

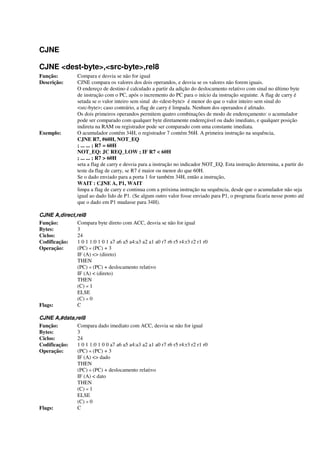

CJNE
CJNE <dest-byte>,<src-byte>,rel8
Função: Compara e desvia se não for igual
Descrição: CJNE compara os valores dos dois operandos, e desvia se os valores não forem iguais.
de instrução com o PC, após o incremento do PC para o início da instrução seguinte. A flag de carry é
setada se o valor inteiro sem sinal do <dest-byte> é menor do que o valor inteiro sem sinal do
<src-byte>; caso contrário, a flag de carry é limpada. Nenhum dos operandos é afetado.
Os dois primeiros operandos permitem quatro combinações de modo de endereçamento: o acumulador
pode ser comparado com qualquer byte diretamente endereçável ou dado imediato, e qualquer posição
indireta na RAM ou registrador pode ser comparado com uma constante imediata.
Exemplo: O acumulador contém 34H, o registrador 7 contém 56H. A primeira instrução na sequência,
CJNE R7, #60H, NOT_EQ
; ... ... ; R7 = 60H
NOT_EQ: JC REQ_LOW ; IF R7 < 60H
; ... ... ; R7 > 60H
seta a flag de carry e desvia para a instrução no indicador NOT_EQ. Esta instrução determina, a partir do
teste da flag de carry, se R7 é maior ou menor do que 60H.
Se o dado enviado para a porta 1 for também 34H, então a instrução,
WAIT : CJNE A, P1, WAIT
limpa a flag de carry e continua com a próxima instrução na sequência, desde que o acumulador não seja
igual ao dado lido de P1. (Se algum outro valor fosse enviado para P1, o programa ficaria nesse ponto até
que o dado em P1 mudasse para 34H).
CJNE A,direct,rel8
Função: Compara byte direto com ACC, desvia se não for igual
Bytes: 3
Ciclos: 24
IF (A) <> (direto)
THEN
(PC) « (PC) + deslocamento relativo
IF (A) < (direto)
THEN
(C) « 1
ELSE
(C) « 0
Flags: C
CJNE A,#data,rel8
Função: Compara dado imediato com ACC, desvia se não for igual
Bytes: 3
Ciclos: 24
IF (A) <> dado
THEN
IF (A) < dato
THEN
(C) « 1
ELSE
(C) « 0
Flags: C

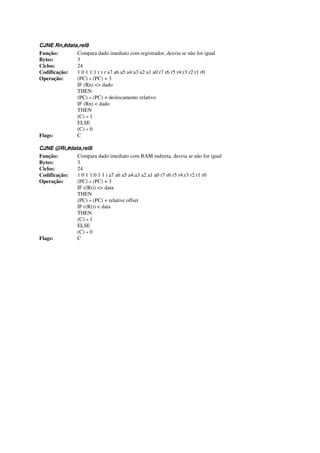

CJNE Rn,#data,rel8
Função: Compara dado imediato com registrador, desvia se não for igual
Bytes: 3
Ciclos: 24
Codificação: 1 0 1 1:1 r r r a7 a6 a5 a4:a3 a2 a1 a0 r7 r6 r5 r4:r3 r2 r1 r0
IF (Rn) <> dado
THEN
IF (Rn) < dado
THEN
(C) « 1
ELSE
(C) « 0
Flags: C
CJNE @Ri,#data,rel8
Função: Compara dado imediato com RAM indireta, desvia se não for igual
Bytes: 3
Ciclos: 24
Codificação: 1 0 1 1:0 1 1 i a7 a6 a5 a4:a3 a2 a1 a0 r7 r6 r5 r4:r3 r2 r1 r0
IF ((Ri)) <> data
THEN
(PC) « (PC) + relative offset
IF ((Ri)) < data
THEN
(C) « 1
ELSE
(C) « 0
Flags: C

ANL
ANL <dest-byte>,<src-byte>
Função: AND lógica para variáveis byte
Descrição: ANL realiza a operação AND lógica bit-a-bit entre as variáveis indicadas e armazena o resultado na
variável de destino. Nenhuma flag é afetada. Os dois operandos permitem seis combinações de
endereçamento.
Quando o destino é o acumulador, a fonte pode usar endereçamento por registrador, direto,
registrador-indireto, ou imediato; quando o destino é um endereço direto, a fonte pode ser
o Acumulador ou dadoimediato.
Exemplo: Se o acumulador contém 0C3H (11000011B) e o registrador 0 contém 55H (01010101B) então a
instrução,
ANL A, R0
deixará 41H (01000001B) no acumulador.
Quando o destino é um byte endereçado diretamente, esta instrução limpará combinações de bits de
qualquer posição da RAM ou registrador do hardware. O byte máscara que determina o padrão de bits a
serem limpados pode ser tanto uma constante contida na instrução como um valor calculado no
acumulador durante a execução.
A instrução,
ANL P1, #01110011B
limpará os bits 7, 3, e 2 da porta de saída P1.
ANL A,Rn
Função: AND lógica com registrador para ACC
Bytes: 1
Ciclos: 12
Operação: (A) « (A) ^ (Rn)
Flags:
ANL A,direct
Função: AND lógica com byte direto para ACC
Bytes: 2
Ciclos: 12
Operação: (A) « (A) ^ (direto)
Flags:
ANL A,@Ri
Função: AND lógica com RAM indireta para ACC
Bytes: 1
Ciclos: 12
Operação: (A) « (A) ^ ((Ri))
Flags:
ANL A,#data
Função: AND lógica com dado imediato para ACC
Bytes: 2
Ciclos: 12
Operação: (A) « (A) ^ #dado
Flags:

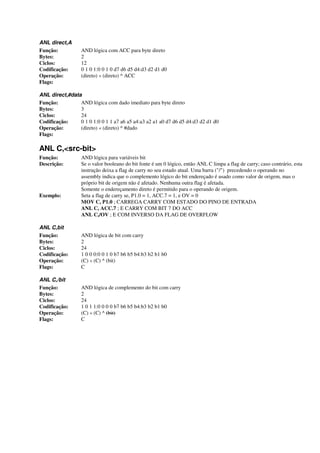

ANL direct,A
Função: AND lógica com ACC para byte direto
Bytes: 2
Ciclos: 12
Operação: (direto) « (direto) ^ ACC
Flags:
ANL direct,#data
Função: AND lógica com dado imediato para byte direto
Bytes: 3
Ciclos: 24
Operação: (direto) « (direto) ^ #dado
Flags:
ANL C,<src-bit>
Função: AND lógica para variáveis bit
Descrição: Se o valor booleano do bit fonte é um 0 lógico, então ANL C limpa a flag de carry; caso contrário, esta
instrução deixa a flag de carry no seu estado atual. Uma barra ("/") precedendo o operando no
assembly indica que o complemento lógico do bit endereçado é usado como valor de origem, mas o
próprio bit de origem não é afetado. Nenhuma outra flag é afetada.
Somente o endereçamento direto é permitido para o operando de origem.
Exemplo: Seta a flag de carry se, P1.0 = 1, ACC.7 = 1, e OV = 0
MOV C, P1.0 ; CARREGA CARRY COM ESTADO DO PINO DE ENTRADA
ANL C, ACC.7 ; E CARRY COM BIT 7 DO ACC
ANL C,/OV ; E COM INVERSO DA FLAG DE OVERFLOW
ANL C,bit
Função: AND lógica de bit com carry
Bytes: 2
Ciclos: 24
Operação: (C) « (C) ^ (bit)
Flags: C
ANL C,/bit
Função: AND lógica de complemento do bit com carry
Bytes: 2
Ciclos: 24
Operação: (C) « (C) ^ (bit)
Flags: C

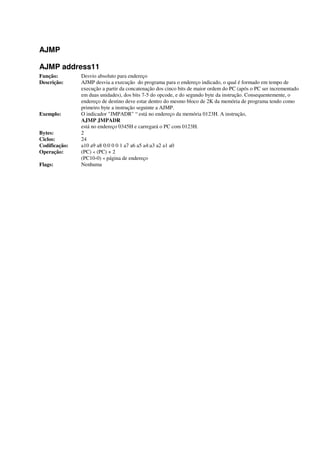

AJMP
AJMP address11
Função: Desvio absoluto para endereço
Descrição: AJMP desvia a execução do programa para o endereço indicado, o qual é formado em tempo de
execução a partir da concatenação dos cinco bits de maior ordem do PC (após o PC ser incrementado
em duas unidades), dos bits 7-5 do opcode, e do segundo byte da instrução. Consequentemente, o
endereço de destino deve estar dentro do mesmo bloco de 2K da memória de programa tendo como
primeiro byte a instrução seguinte a AJMP.
Exemplo: O indicador "JMPADR" “ está no endereço da memória 0123H. A instrução,
AJMP JMPADR
está no endereço 0345H e carregará o PC com 0123H.
Bytes: 2
Ciclos: 24
Codificação: a10 a9 a8 0:0 0 0 1 a7 a6 a5 a4:a3 a2 a1 a0
(PC10-0) « página de endereço
Flags: Nenhuma

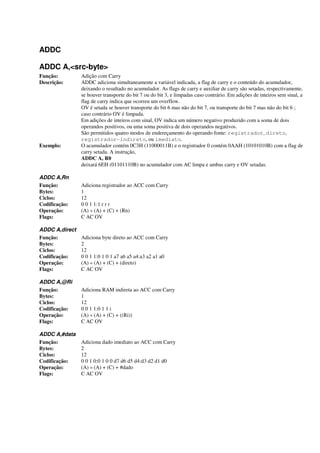

ADDC
ADDC A,<src-byte>
Função: Adição com Carry
Descrição: ADDC adiciona simultaneamente a variável indicada, a flag de carry e o conteúdo do acumulador,
deixando o resultado no acumulador. As flags de carry e auxiliar de carry são setadas, respectivamente,
se houver transporte do bit 7 ou do bit 3, e limpadas caso contrário. Em adições de inteiros sem sinal, a
flag de carry indica que ocorreu um overflow.
OV é setada se houver transporte do bit 6 mas não do bit 7, ou transporte do bit 7 mas não do bit 6 ;
caso contrário OV é limpada.
Em adições de inteiros com sinal, OV indica um número negativo produzido com a soma de dois
operandos positivos, ou uma soma positiva de dois operandos negativos.
Exemplo: O acumulador contém 0C3H (11000011B) e o registrador 0 contém 0AAH (10101010B) com a flag de
carry setada. A instrução,
ADDC A, R0
deixará 6EH (01101110B) no acumulador com AC limpa e ambas carry e OV setadas.
ADDC A,Rn
Função: Adiciona registrador ao ACC com Carry
Bytes: 1
Ciclos: 12
Operação: (A) « (A) + (C) + (Rn)
Flags: C AC OV
ADDC A,direct
Função: Adiciona byte direto ao ACC com Carry
Bytes: 2
Ciclos: 12
Operação: (A) « (A) + (C) + (direto)
Flags: C AC OV
ADDC A,@Ri
Função: Adiciona RAM indireta ao ACC com Carry
Bytes: 1
Ciclos: 12
Operação: (A) « (A) + (C) + ((Ri))
Flags: C AC OV
ADDC A,#data
Função: Adiciona dado imediato ao ACC com Carry
Bytes: 2
Ciclos: 12
Operação: (A) « (A) + (C) + #dado
Flags: C AC OV

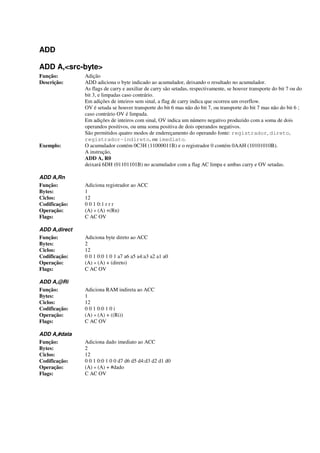

ADD
ADD A,<src-byte>
Função: Adição
Descrição: ADD adiciona o byte indicado ao acumulador, deixando o resultado no acumulador.
As flags de carry e auxiliar de carry são setadas, respectivamente, se houver transporte do bit 7 ou do
bit 3, e limpadas caso contrário.
Em adições de inteiros sem sinal, a flag de carry indica que ocorreu um overflow.
OV é setada se houver transporte do bit 6 mas não do bit 7, ou transporte do bit 7 mas não do bit 6 ;
caso contrário OV é limpada.
Em adições de inteiros com sinal, OV indica um número negativo produzido com a soma de dois
operandos positivos, ou uma soma positiva de dois operandos negativos.
Exemplo: O acumulador contém 0C3H (11000011B) e o registrador 0 contém 0AAH (10101010B).
A instrução,
ADD A, R0
deixará 6DH (01101101B) no acumulador com a flag AC limpa e ambas carry e OV setadas.
ADD A,Rn
Função: Adiciona registrador ao ACC
Bytes: 1
Ciclos: 12
Operação: (A) « (A) +(Rn)
Flags: C AC OV
ADD A,direct
Função: Adiciona byte direto ao ACC
Bytes: 2
Ciclos: 12
Operação: (A) « (A) + (direto)
Flags: C AC OV
ADD A,@Ri
Função: Adiciona RAM indireta ao ACC
Bytes: 1
Ciclos: 12
Operação: (A) « (A) + ((Ri))
Flags: C AC OV
ADD A,#data
Função: Adiciona dado imediato ao ACC
Bytes: 2
Ciclos: 12
Operação: (A) « (A) + #dado
Flags: C AC OV

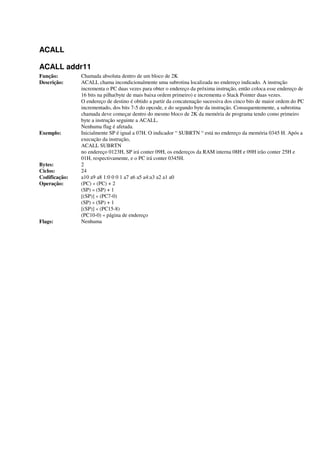

ACALL
ACALL addr11
Função: Chamada absoluta dentro de um bloco de 2K
Descrição: ACALL chama incondicionalmente uma subrotina localizada no endereço indicado. A instrução
incrementa o PC duas vezes para obter o endereço da próxima instrução, então coloca esse endereço de
16 bits na pilha(byte de mais baixa ordem primeiro) e incrementa o Stack Pointer duas vezes.
O endereço de destino é obtido a partir da concatenação sucessiva dos cinco bits de maior ordem do PC
incrementado, dos bits 7-5 do opcode, e do segundo byte da instrução. Consequentemente, a subrotina
chamada deve começar dentro do mesmo bloco de 2K da memória de programa tendo como primeiro
byte a instrução seguinte a ACALL.
Exemplo: Inicialmente SP é igual a 07H. O indicador “ SUBRTN “ está no endereço da memória 0345 H. Após a
execução da instrução,
ACALL SUBRTN
no endereço 0123H, SP irá conter 09H, os endereços da RAM interna 08H e 09H irão conter 25H e
01H, respectivamente, e o PC irá conter 0345H.
Bytes: 2
Ciclos: 24
Codificação: a10 a9 a8 1:0 0 0 1 a7 a6 a5 a4:a3 a2 a1 a0
(SP) « (SP) + 1
[(SP)] « (PC7-0)
(SP) « (SP) + 1
[(SP)] « (PC15-8)
(PC10-0) « página de endereço
Flags: Nenhuma

MANIPULAÇÃO BOOLEANA
Instrução Descrição Bytes Períodos C OV AC
CLR C Limpa flag de carry 1 12 0
CLR bit Limpa bit direto 2 12
SETB C Seta flag de carry 1 12 1
SETB bit Seta bit direto 2 12
CPL C Complementa flag de carry 1 12 x
CPL bit Complementa bit direto 2 12
ANL C,bit AND com bit direto para carry 2 24 x
ANL C,/bit AND com complemento do bit direto para carry 2 24 x
ORL C,bit OR com bit direto para carry 2 24 x
ORL C,/bit OR com complemento do bit direto para carry 2 24 x
MOV C,bit Move bit direto para carry 2 12 x
MOV bit,C Move carry para bit direto 2 24
JC rel Pula se carry está setada 2 24
JNC rel Pula se carry não está setada 2 24
JB bit,rel Pula se bit direto está setado 3 24
JNB bit,rel Pula se bit direto não está setado 3 24
JBC bit,rel Pula se bit direto está setado e limpa esse bit 3 24

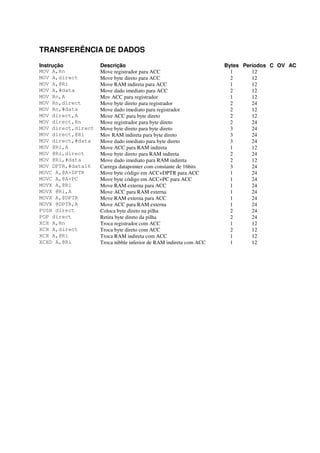

TRANSFERÊNCIA DE DADOS
MOV A,Rn Move registrador para ACC 1 12
MOV A,direct Move byte direto para ACC 2 12
MOV A,@Ri Move RAM indireta para ACC 1 12
MOV A,#data Move dado imediato para ACC 2 12
MOV Rn,A Mov ACC para registrador 1 12
MOV Rn,direct Move byte direto para registrador 2 24
MOV Rn,#data Move dado imediato para registrador 2 12
MOV direct,A Move ACC para byte direto 2 12
MOV direct,Rn Move registrador para byte direto 2 24
MOV direct,direct Move byte direto para byte direto 3 24
MOV direct,@Ri Mov RAM indireta para byte direto 3 24
MOV direct,#data Move dado imediato para byte direto 3 24
MOV @Ri,A Move ACC para RAM indireta 1 12
MOV @Ri,direct Move byte direto para RAM indireta 2 24
MOV @Ri,#data Move dado imediato para RAM indireta 2 12
MOV DPTR,#data16 Carrega datapointer com constante de 16bits 3 24
MOVC A,@A+DPTR Move byte código em ACC+DPTR para ACC 1 24
MOVC A,@A+PC Move byte código em ACC+PC para ACC 1 24
MOVX A,@Ri Move RAM externa para ACC 1 24
MOVX @Ri,A Move ACC para RAM externa 1 24
MOVX A,@DPTR Move RAM externa para ACC 1 24
MOVX @DPTR,A Move ACC para RAM externa 1 24
PUSH direct Coloca byte direto na pilha 2 24
POP direct Retira byte direto da pilha 2 24
XCH A,Rn Troca registrador com ACC 1 12
XCH A,direct Troca byte direto com ACC 2 12
XCH A,@Ri Troca RAM indireta com ACC 1 12
XCHD A,@Ri Troca nibble inferior de RAM indireta com ACC 1 12

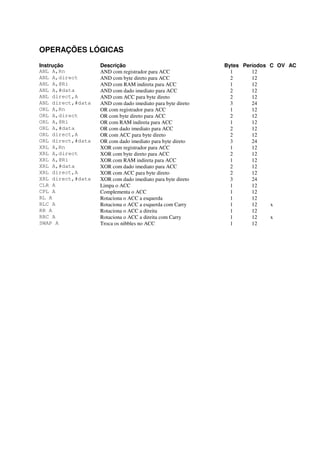

OPERAÇÕES LÓGICAS
ANL A,Rn AND com registrador para ACC 1 12
ANL A,direct AND com byte direto para ACC 2 12
ANL A,@Ri AND com RAM indireta para ACC 1 12
ANL A,#data AND com dado imediato para ACC 2 12
ANL direct,A AND com ACC para byte direto 2 12
ANL direct,#data AND com dado imediato para byte direto 3 24
ORL A,Rn OR com registrador para ACC 1 12
ORL A,direct OR com byte direto para ACC 2 12
ORL A,@Ri OR com RAM indireta para ACC 1 12
ORL A,#data OR com dado imediato para ACC 2 12
ORL direct,A OR com ACC para byte direto 2 12
ORL direct,#data OR com dado imediato para byte direto 3 24
XRL A,Rn XOR com registrador para ACC 1 12
XRL A,direct XOR com byte direto para ACC 2 12
XRL A,@Ri XOR com RAM indireta para ACC 1 12
XRL A,#data XOR com dado imediato para ACC 2 12
XRL direct,A XOR com ACC para byte direto 2 12
XRL direct,#data XOR com dado imediato para byte direto 3 24
CLR A Limpa o ACC 1 12
CPL A Complementa o ACC 1 12
RL A Rotaciona o ACC a esquerda 1 12
RLC A Rotaciona o ACC a esquerda com Carry 1 12 x
RR A Rotaciona o ACC a direita 1 12
RRC A Rotaciona o ACC a direita com Carry 1 12 x
SWAP A Troca os nibbles no ACC 1 12

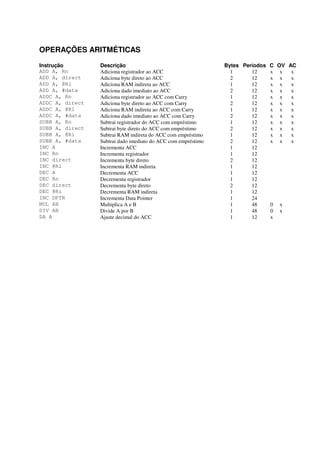

OPERAÇÕES ARITMÉTICAS
ADD A, Rn Adiciona registrador ao ACC 1 12 x x x
ADD A, direct Adiciona byte direto ao ACC 2 12 x x x
ADD A, @Ri Adiciona RAM indireta ao ACC 1 12 x x x
ADD A, #data Adiciona dado imediato ao ACC 2 12 x x x
ADDC A, Rn Adiciona registrador ao ACC com Carry 1 12 x x x
ADDC A, direct Adiciona byte direto ao ACC com Carry 2 12 x x x
ADDC A, @Ri Adiciona RAM indireta ao ACC com Carry 1 12 x x x
ADDC A, #data Adiciona dado imediato ao ACC com Carry 2 12 x x x
SUBB A, Rn Subtrai registrador do ACC com empréstimo 1 12 x x x
SUBB A, direct Subtrai byte direto do ACC com empréstimo 2 12 x x x
SUBB A, @Ri Subtrai RAM indireta do ACC com empréstimo 1 12 x x x
SUBB A, #data Subtrai dado imediato do ACC com empréstimo 2 12 x x x
INC A Incrementa ACC 1 12
INC Rn Incrementa registrador 1 12
INC direct Incrementa byte direto 2 12
INC @Ri Incrementa RAM indireta 1 12
DEC A Decrementa ACC 1 12
DEC Rn Decrementa registrador 1 12
DEC direct Decrementa byte direto 2 12
DEC @Ri Decrementa RAM indireta 1 12
INC DPTR Incrementa Data Pointer 1 24
MUL AB Multiplica A e B 1 48 0 x
DIV AB Divide A por B 1 48 0 x
DA A Ajuste decimal do ACC 1 12 x

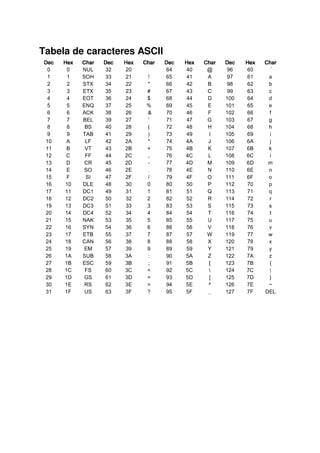

Tabela de caracteres ASCII
DecDecDecDec HexHexHexHex CharCharCharChar DecDecDecDec HexHexHexHex CharCharCharChar DecDecDecDec HexHexHexHex CharCharCharChar DecDecDecDec HexHexHexHex CharCharCharChar
0 0 NUL 32 20 64 40 @ 96 60 `
1 1 SOH 33 21 ! 65 41 A 97 61 a
2 2 STX 34 22 " 66 42 B 98 62 b
3 3 ETX 35 23 # 67 43 C 99 63 c
4 4 EOT 36 24 $ 68 44 D 100 64 d
5 5 ENQ 37 25 % 69 45 E 101 65 e
6 6 ACK 38 26 & 70 46 F 102 66 f
7 7 BEL 39 27 ' 71 47 G 103 67 g
8 8 BS 40 28 ( 72 48 H 104 68 h
9 9 TAB 41 29 ) 73 49 I 105 69 i
10 A LF 42 2A * 74 4A J 106 6A j
11 B VT 43 2B + 75 4B K 107 6B k
12 C FF 44 2C , 76 4C L 108 6C l
13 D CR 45 2D - 77 4D M 109 6D m
14 E SO 46 2E . 78 4E N 110 6E n
15 F SI 47 2F / 79 4F O 111 6F o
16 10 DLE 48 30 0 80 50 P 112 70 p
17 11 DC1 49 31 1 81 51 Q 113 71 q
18 12 DC2 50 32 2 82 52 R 114 72 r
19 13 DC3 51 33 3 83 53 S 115 73 s
20 14 DC4 52 34 4 84 54 T 116 74 t
21 15 NAK 53 35 5 85 55 U 117 75 u
22 16 SYN 54 36 6 86 56 V 118 76 v
23 17 ETB 55 37 7 87 57 W 119 77 w
24 18 CAN 56 38 8 88 58 X 120 78 x
25 19 EM 57 39 9 89 59 Y 121 79 y
26 1A SUB 58 3A : 90 5A Z 122 7A z
27 1B ESC 59 3B ; 91 5B [ 123 7B {
28 1C FS 60 3C < 92 5C 124 7C |
29 1D GS 61 3D = 93 5D ] 125 7D }
30 1E RS 62 3E > 94 5E ^ 126 7E ~
31 1F US 63 3F ? 95 5F _ 127 7F DEL

Exemplos Úteis
Usando Motores de Passo
Usando a Comunicação Serial

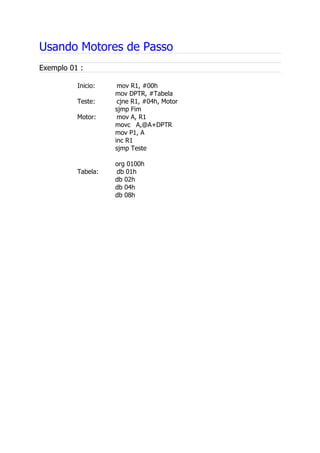

Usando Motores de Passo
Exemplo 01 :
Inicio: mov R1, #00h
mov DPTR, #Tabela
Teste: cjne R1, #04h, Motor
sjmp Fim
Motor: mov A, R1
movc A,@A+DPTR
mov P1, A
inc R1
sjmp Teste
org 0100h
Tabela: db 01h
db 02h
db 04h
db 08h

Usando a Comunicação Serial
Opções de geração de baud-rates
Baud-Rate
desejado
Baud-Rate
obtido
Erro obtido
(%)
Clock
Utilizado
(MHz)
Bit Smod Carga do
Timer/Couter1
Programado em
Modo 2
1.200 1.200 0 11,059 0 E8h
2.400 2.400 0 11,059 0 F4h
9.600 9.600 0 11,059 0 FDh
19.200 19.200 0 11,059 1 FDh
1.200 1.202 0,16 12,000 0 E6h
2.400 2.404 0,16 12,000 1 E6h
9.600 8.923 7 12,000 1 F9h
19.200 20.833 8,5 12,000 1 FDh
Exemplo 01 :
org 0000h
sjmp Prog
org 0023h
sjmp Serial
org 0027h
Prog: mov TMOD, #00100000b ;Timer1 no modo 2
mov TH1, #0F4h ;recarga do Timer1 para 2400
Bauds
setb TR1 ;inicia Timer 1
mov IE, #90h
mov SCON, #01010000b
sjmp $
Serial: mov A, SBUF
clr RI ;Reseta the bit RI (Reception
Interrupt)
reti

Apostila de comandos 8051

Mais conteúdo relacionado

Semelhante a Apostila de comandos 8051

Apostila de comandos 8051
