1. Conexões de rede
Classificação – Geográfica
UFCD 0771

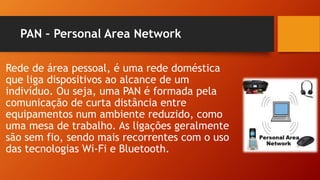

2. PAN – Personal Area Network
Rede de área pessoal, é uma rede doméstica
que liga dispositivos ao alcance de um
indivíduo. Ou seja, uma PAN é formada pela
comunicação de curta distância entre
equipamentos num ambiente reduzido, como
uma mesa de trabalho. As ligações geralmente
são sem fio, sendo mais recorrentes com o uso
das tecnologias Wi-Fi e Bluetooth.

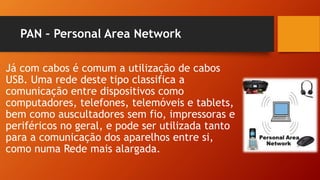

3. PAN – Personal Area Network
Já com cabos é comum a utilização de cabos
USB. Uma rede deste tipo classifica a
comunicação entre dispositivos como
computadores, telefones, telemóveis e tablets,
bem como auscultadores sem fio, impressoras e
periféricos no geral, e pode ser utilizada tanto
para a comunicação dos aparelhos entre si,
como numa Rede mais alargada.

4. HAN – Home Area Network
Quando se fala da classificação geográfica
de uma Rede de computadores doméstica,
esta enquadrar-se na rede dos
equipamentos de uma habitação, onde
estes estão acessíveis e, normalmente,
interligados pela Internet.
Exemplos: portáteis, computadores,
impressoras, smartphones, TVs, produção
de energia verde, frigoríficos, automóveis e
respetivos carregadores.

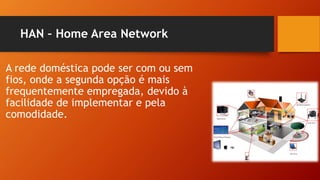

5. HAN – Home Area Network
A rede doméstica pode ser com ou sem
fios, onde a segunda opção é mais
frequentemente empregada, devido à
facilidade de implementar e pela
comodidade.

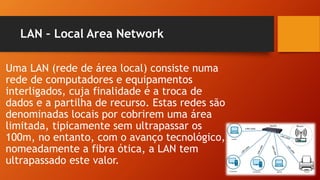

6. LAN – Local Area Network
Uma LAN (rede de área local) consiste numa
rede de computadores e equipamentos
interligados, cuja finalidade é a troca de
dados e a partilha de recurso. Estas redes são
denominadas locais por cobrirem uma área
limitada, tipicamente sem ultrapassar os
100m, no entanto, com o avanço tecnológico,
nomeadamente a fibra ótica, a LAN tem
ultrapassado este valor.

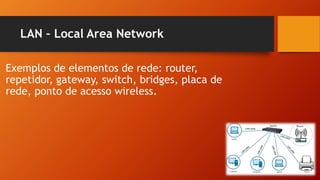

7. LAN – Local Area Network
Exemplos de elementos de rede: router,
repetidor, gateway, switch, bridges, placa de
rede, ponto de acesso wireless.

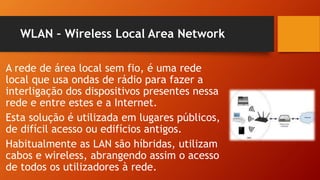

8. WLAN – Wireless Local Area Network
A rede de área local sem fio, é uma rede
local que usa ondas de rádio para fazer a
interligação dos dispositivos presentes nessa
rede e entre estes e a Internet.
Esta solução é utilizada em lugares públicos,
de difícil acesso ou edifícios antigos.
Habitualmente as LAN são híbridas, utilizam
cabos e wireless, abrangendo assim o acesso
de todos os utilizadores à rede.

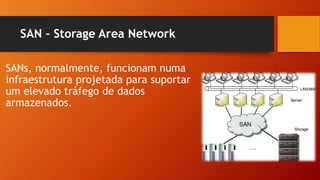

9. SAN – Storage Area Network
SANs, normalmente, funcionam numa
infraestrutura projetada para suportar
um elevado tráfego de dados
armazenados.

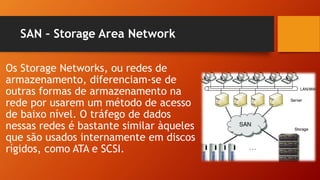

10. SAN – Storage Area Network
Os Storage Networks, ou redes de
armazenamento, diferenciam-se de
outras formas de armazenamento na
rede por usarem um método de acesso
de baixo nível. O tráfego de dados
nessas redes é bastante similar àqueles
que são usados internamente em discos
rígidos, como ATA e SCSI.

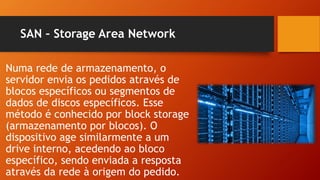

11. SAN – Storage Area Network
Numa rede de armazenamento, o
servidor envia os pedidos através de
blocos específicos ou segmentos de
dados de discos específicos. Esse
método é conhecido por block storage
(armazenamento por blocos). O
dispositivo age similarmente a um
drive interno, acedendo ao bloco
específico, sendo enviada a resposta
através da rede à origem do pedido.

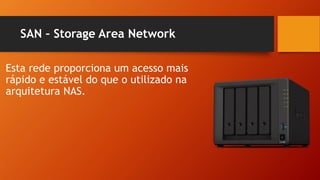

12. SAN – Storage Area Network
Esta rede proporciona um acesso mais
rápido e estável do que o utilizado na
arquitetura NAS.

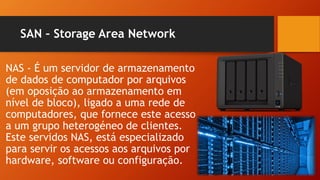

13. SAN – Storage Area Network
NAS - É um servidor de armazenamento
de dados de computador por arquivos
(em oposição ao armazenamento em
nível de bloco), ligado a uma rede de
computadores, que fornece este acesso
a um grupo heterogéneo de clientes.
Este servidos NAS, está especializado
para servir os acessos aos arquivos por
hardware, software ou configuração.

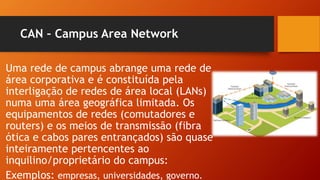

14. CAN – Campus Area Network
Uma rede de campus abrange uma rede de
área corporativa e é constituída pela
interligação de redes de área local (LANs)
numa uma área geográfica limitada. Os
equipamentos de redes (comutadores e
routers) e os meios de transmissão (fibra
ótica e cabos pares entrançados) são quase
inteiramente pertencentes ao
inquilino/proprietário do campus:
Exemplos: empresas, universidades, governo.

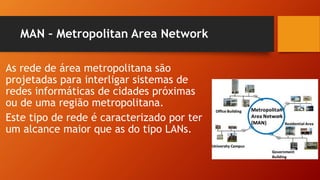

15. MAN – Metropolitan Area Network
As rede de área metropolitana são
projetadas para interligar sistemas de
redes informáticas de cidades próximas
ou de uma região metropolitana.
Este tipo de rede é caracterizado por ter
um alcance maior que as do tipo LANs.

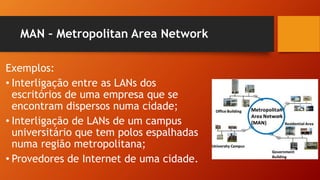

16. MAN – Metropolitan Area Network
Exemplos:
• Interligação entre as LANs dos
escritórios de uma empresa que se
encontram dispersos numa cidade;
• Interligação de LANs de um campus
universitário que tem polos espalhadas
numa região metropolitana;
• Provedores de Internet de uma cidade.

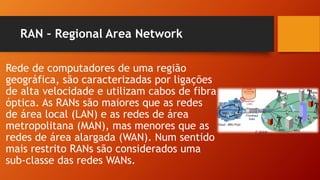

17. RAN – Regional Area Network
Rede de computadores de uma região
geográfica, são caracterizadas por ligações
de alta velocidade e utilizam cabos de fibra
óptica. As RANs são maiores que as redes
de área local (LAN) e as redes de área
metropolitana (MAN), mas menores que as
redes de área alargada (WAN). Num sentido
mais restrito RANs são considerados uma
sub-classe das redes WANs.

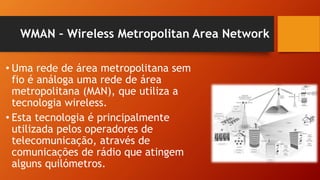

18. WMAN – Wireless Metropolitan Area Network
• Uma rede de área metropolitana sem
fio é análoga uma rede de área
metropolitana (MAN), que utiliza a
tecnologia wireless.
• Esta tecnologia é principalmente
utilizada pelos operadores de
telecomunicação, através de
comunicações de rádio que atingem
alguns quilómetros.

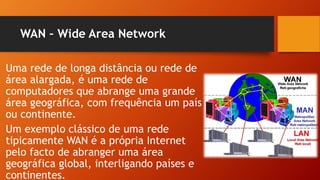

19. WAN – Wide Area Network
Uma rede de longa distância ou rede de
área alargada, é uma rede de
computadores que abrange uma grande
área geográfica, com frequência um país
ou continente.
Um exemplo clássico de uma rede
tipicamente WAN é a própria Internet
pelo facto de abranger uma área
geográfica global, interligando países e
continentes.

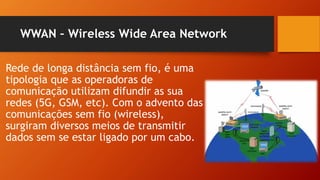

20. WWAN – Wireless Wide Area Network
Rede de longa distância sem fio, é uma
tipologia que as operadoras de
comunicação utilizam difundir as sua
redes (5G, GSM, etc). Com o advento das
comunicações sem fio (wireless),
surgiram diversos meios de transmitir
dados sem se estar ligado por um cabo.

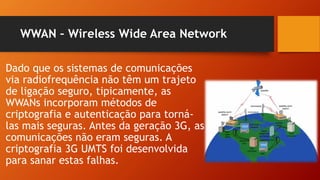

21. WWAN – Wireless Wide Area Network
Dado que os sistemas de comunicações
via radiofrequência não têm um trajeto
de ligação seguro, tipicamente, as
WWANs incorporam métodos de
criptografia e autenticação para torná-
las mais seguras. Antes da geração 3G, as
comunicações não eram seguras. A
criptografia 3G UMTS foi desenvolvida
para sanar estas falhas.

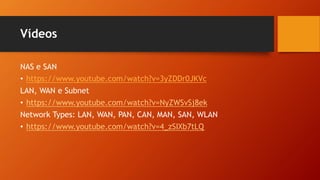

22. Vídeos
NAS e SAN
• https://www.youtube.com/watch?v=3yZDDr0JKVc
LAN, WAN e Subnet
• https://www.youtube.com/watch?v=NyZWSvSj8ek
Network Types: LAN, WAN, PAN, CAN, MAN, SAN, WLAN
• https://www.youtube.com/watch?v=4_zSIXb7tLQ

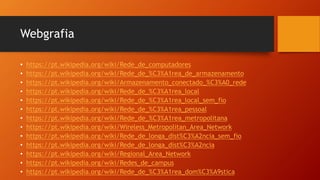

23. Webgrafia
• https://pt.wikipedia.org/wiki/Rede_de_computadores
• https://pt.wikipedia.org/wiki/Rede_de_%C3%A1rea_de_armazenamento
• https://pt.wikipedia.org/wiki/Armazenamento_conectado_%C3%A0_rede
• https://pt.wikipedia.org/wiki/Rede_de_%C3%A1rea_local
• https://pt.wikipedia.org/wiki/Rede_de_%C3%A1rea_local_sem_fio
• https://pt.wikipedia.org/wiki/Rede_de_%C3%A1rea_pessoal
• https://pt.wikipedia.org/wiki/Rede_de_%C3%A1rea_metropolitana
• https://pt.wikipedia.org/wiki/Wireless_Metropolitan_Area_Network
• https://pt.wikipedia.org/wiki/Rede_de_longa_dist%C3%A2ncia_sem_fio
• https://pt.wikipedia.org/wiki/Rede_de_longa_dist%C3%A2ncia
• https://pt.wikipedia.org/wiki/Regional_Area_Network
• https://pt.wikipedia.org/wiki/Redes_de_campus
• https://pt.wikipedia.org/wiki/Rede_de_%C3%A1rea_dom%C3%A9stica
