Bases Ecológicas para Desenvolvimento
Sustentável
Reciclagem da água
Bruno Barbarioli 2005048733
Fernanda Sanchez 2005048750
Abril, 2010

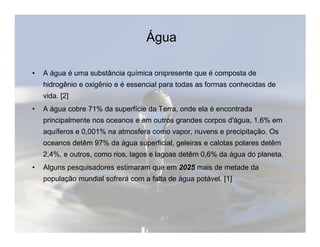

Água
• A água é uma substância química onipresente que é composta de
hidrogênio e oxigênio e é essencial para todas as formas conhecidas de
vida. [2]
• A água cobre 71% da superfície da Terra, onde ela é encontrada
principalmente nos oceanos e em outros grandes corpos dd''áágguuaa,, 11,,6%% eemm
aquíferos e 0,001% na atmosfera como vapor, nuvens e precipitação. Os
oceanos detêm 97% da água superficial, geleiras e calotas polares detêm
2,4%, e outros, como rios, lagos e lagoas detêm 0,6% da água do planeta.
• Alguns pesquisadores estimaram que em 2025 mais de metade da
população mundial sofrerá com a falta de água potável. [1]

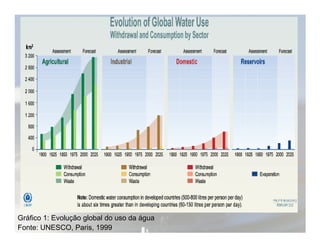

Gráfico 1: Evolução global do uso da água
Fonte: UNESCO, Paris, 1999

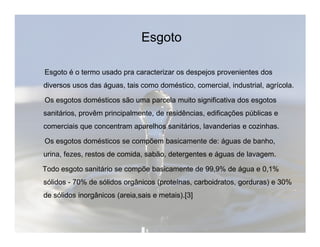

Esgoto
Esgoto é o termo usado pra caracterizar os despejos provenientes dos
diversos usos das águas, tais como doméstico, comercial, industrial, agrícola.
Os esgotos domésticos são uma parcela muito significativa dos esgotos
sanitários, provêm principalmente, de residências, edificações públicas e
comerciais que concentram aparelhos sanitários, llaavvaannddeerriiaass ee ccoozziinnhhaass..
Os esgotos domésticos se compõem basicamente de: águas de banho,
urina, fezes, restos de comida, sabão, detergentes e águas de lavagem.
Todo esgoto sanitário se compõe basicamente de 99,9% de água e 0,1%
sólidos - 70% de sólidos orgânicos (proteínas, carboidratos, gorduras) e 30%
de sólidos inorgânicos (areia,sais e metais).[3]

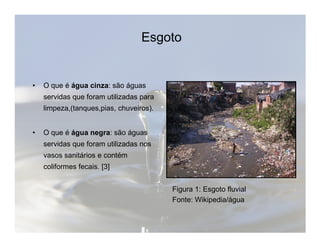

Esgoto
• O que é água cinza: são águas
servidas que foram utilizadas para
limpeza,(tanques,pias, chuveiros).
• O que é água negra: são águas
servidas que foram utilizadas nos
vasos sanitários e contém
coliformes fecais. [3]
Figura 1: Esgoto fluvial
Fonte: Wikipedia/água

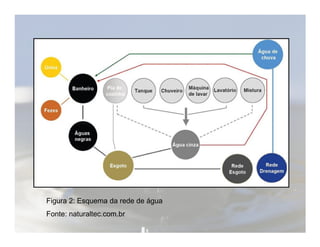

Figura 2: Esquema da rede de água
Fonte: naturaltec.com.br

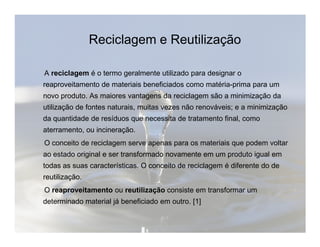

Reciclagem e Reutilização
A reciclagem é o termo geralmente utilizado para designar o
reaproveitamento de materiais beneficiados como matéria-prima para um
novo produto. As maiores vantagens da reciclagem são a minimização da
utilização de fontes naturais, muitas vezes não renováveis; e a minimização
da quantidade de resíduos que necessita de tratamento final, como
aterramento, ou incineração.
O conceito de reciclagem serve apenas para os materiais que podem voltar
ao estado original e ser transformado novamente em um produto igual em
todas as suas características. O conceito de reciclagem é diferente do de
reutilização.
O reaproveitamento ou reutilização consiste em transformar um
determinado material já beneficiado em outro. [1]

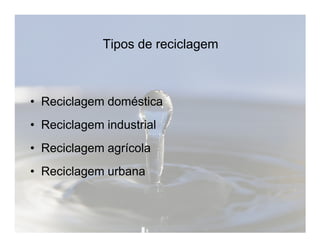

Tipos de reciclagem
• Reciclagem doméstica
•• RReecciiccllaaggeemm iinndduussttrriiaall
• Reciclagem agrícola
• Reciclagem urbana

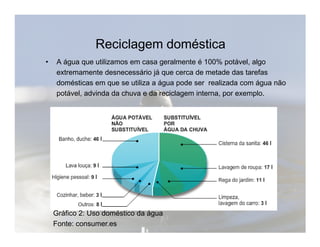

Reciclagem doméstica
• A água que utilizamos em casa geralmente é 100% potável, algo
extremamente desnecessário já que cerca de metade das tarefas
domésticas em que se utiliza a água pode ser realizada com água não
potável, advinda da chuva e da reciclagem interna, por exemplo.
Gráfico 2: Uso doméstico da água
Fonte: consumer.es
Reaproveitamento de águas pluviais
• Uma das formas de
utilizar água não potável
é a captação da água da
chuva.
• Este tipo de água pode
ser utilizado em algumas
tarefas domésticas como
lavagem de carros, do
chão, roupas, descarga,
etc.

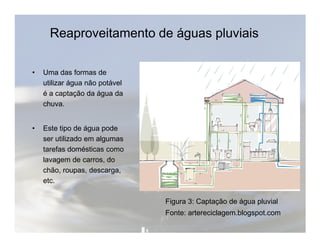

Figura 3: Captação de água pluvial
Fonte: artereciclagem.blogspot.com
Para ajudar a proteger sua privacidade, o PowerPoint impediu o download automático desta imagem externa. Para baixar e exibir esta imagem, clique em Opções na Barra de Mensagens e clique em Habilitar conteúdo externo.

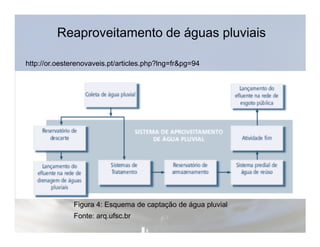

Reaproveitamento de águas pluviais
http://or.oesterenovaveis.pt/articles.php?lng=fr&pg=94
Figura 4: Esquema de captação de água pluvial
Fonte: arq.ufsc.br
Reaproveitamento de águas cinzas
• As águas cinzas podem ser usadas nas residências a partir de dois
processos distintos que variam basicamente pelo nível de complexidade do
tratamento. Se usadas na irrigação exclusivamente por infiltração
subterrânea, estas águas não necessitam de praticamente nenhum
tratamento específico, devendo ser retidos apenas os sólidos suspensos,
armazenada de forma correta e bombeada para a irrigação.
• Se usada na irrigação superficial, retorno ao vaso sanitário ou lavagens de
pátios, as águas cinzas de reuso devem ser necessariamente tratadas.
Este tratamento envolve basicamente filtragem, retirada de odores e
esterilização. Na irrigação superficial recomenda-se não usar a aspersão
por spray mas sim o gotejamento e nas lavagens, tomar o cuidado de
jamais irrigar áreas que possam ter o contato humano tais como calçadas
internas, playground, dormitórios, cozinhas e refeitórios, dando preferência
para as lavagens de garagens e acesso de automóveis. [4]

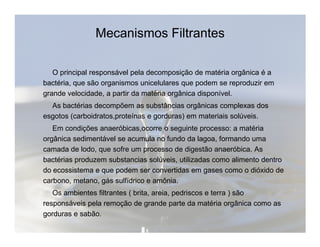

Mecanismos Filtrantes
O principal responsável pela decomposição de matéria orgânica é a
bactéria, que são organismos unicelulares que podem se reproduzir em
grande velocidade, a partir da matéria orgânica disponível.
As bactérias decompõem as substâncias orgânicas complexas dos
esgotos (carboidratos,proteínas e gorduras) em materiais solúveis.
Em condições anaeróbicas,ocorre o seguinte processo: a matéria
orgânica sedimentável se acumula no fundo da lagoa, formando uma
camada de lodo, que sofre um processo de digestão anaeróbica. As
bactérias produzem substancias solúveis, utilizadas como alimento dentro
do ecossistema e que podem ser convertidas em gases como o dióxido de
carbono, metano, gás sulfídrico e amônia.
Os ambientes filtrantes ( brita, areia, pedriscos e terra ) são
responsáveis pela remoção de grande parte da matéria orgânica como as
gorduras e sabão.

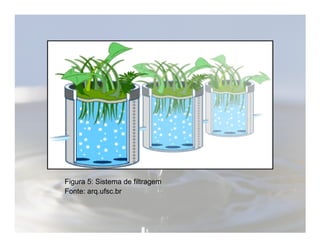

Figura 5: Sistema de filtragem
Fonte: arq.ufsc.br

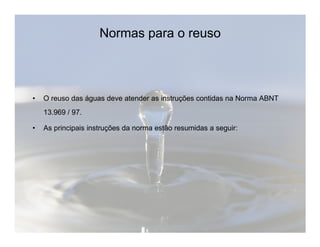

Normas para o reuso
• O reuso das águas deve atender as instruções contidas na Norma ABNT
13.969 / 97.
• As principais instruções da norma estão resumidas a seguir:

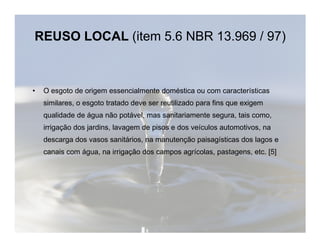

REUSO LOCAL (item 5.6 NBR 13.969 / 97)
• O esgoto de origem essencialmente doméstica ou com características
similares, o esgoto tratado deve ser reutilizado para fins que exigem
qualidade de água não potável, mas sanitariamente segura, tais como,
irrigação dos jardins, lavagem de pisos e dos veículos aauuttoommoottiivvooss,, nnaa
descarga dos vasos sanitários, na manutenção paisagísticas dos lagos e
canais com água, na irrigação dos campos agrícolas, pastagens, etc. [5]

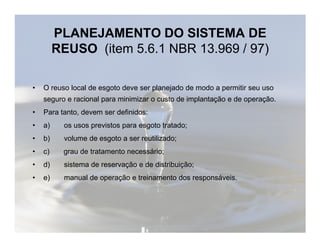

PLANEJAMENTO DO SISTEMA DE
REUSO (item 5.6.1 NBR 13.969 / 97)
• O reuso local de esgoto deve ser planejado de modo a permitir seu uso
seguro e racional para minimizar o custo de implantação e de operação.
• Para tanto, devem ser definidos:
• a) os usos previstos para eessggoottoo ttrraattaaddoo;;
• b) volume de esgoto a ser reutilizado;
• c) grau de tratamento necessário;
• d) sistema de reservação e de distribuição;
• e) manual de operação e treinamento dos responsáveis.

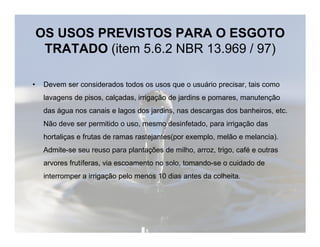

OS USOS PREVISTOS PARA O ESGOTO
TRATADO (item 5.6.2 NBR 13.969 / 97)
• Devem ser considerados todos os usos que o usuário precisar, tais como
lavagens de pisos, calçadas, irrigação de jardins e pomares, manutenção
das água nos canais e lagos dos jardins, nas descargas dos banheiros, etc.
Não deve ser permitido o uso, mesmo desinfetado, ppaarraa iirrrriiggaaççããoo ddaass
hortaliças e frutas de ramas rastejantes(por exemplo, melão e melancia).
Admite-se seu reuso para plantações de milho, arroz, trigo, café e outras
arvores frutíferas, via escoamento no solo, tomando-se o cuidado de
interromper a irrigação pelo menos 10 dias antes da colheita.

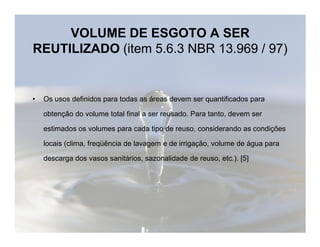

VOLUME DE ESGOTO A SER
REUTILIZADO (item 5.6.3 NBR 13.969 / 97)
• Os usos definidos para todas as áreas devem ser quantificados para
obtenção do volume total final a ser reusado. Para tanto, devem ser
estimados os volumes para cada tipo de reuso, considerando as condições
locais (clima, freqüência de lavagem e de irrigação, volume de água para
descarga dos vasos sanitários, sazonalidade de reuso, etc.). [5]
GRAU DE TRATAMENTO NECESSÁRIO
(item 5.6.4 NBR 13.969 / 97)

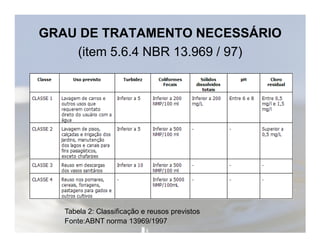

Tabela 2: Classificação e reusos previstos
Fonte:ABNT norma 13969/1997

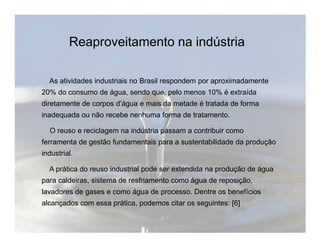

Reaproveitamento na indústria
As atividades industriais no Brasil respondem por aproximadamente
20% do consumo de água, sendo que, pelo menos 10% é extraída
diretamente de corpos d’água e mais da metade é tratada de forma
inadequada ou não recebe nenhuma forma de tratamento.
O reuso e reciclagem na indústria passam a contribuir como
ferramenta de gestão fundamentais para a sustentabilidade da produção
industrial.
A prática do reuso industrial pode ser extendida na produção de água
para caldeiras, sistema de resfriamento como água de reposição,
lavadores de gases e como água de processo. Dentre os benefícios
alcançados com essa prática, podemos citar os seguintes: [6]

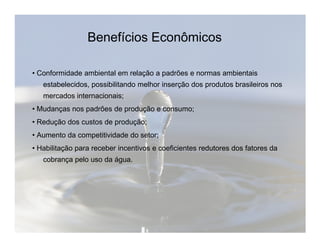

Benefícios Econômicos
• Conformidade ambiental em relação a padrões e normas ambientais
estabelecidos, possibilitando melhor inserção dos produtos brasileiros nos
mercados internacionais;
• Mudanças nos padrões de produção e consumo;
• Redução ddooss ccuussttooss ddee pprroodduuççããoo;;
• Aumento da competitividade do setor;
• Habilitação para receber incentivos e coeficientes redutores dos fatores da
cobrança pelo uso da água.
Benefícios Sociais
• Ampliação da oportunidade de negócios para as empresas fornecedoras de
serviços e equipamentos, e em toda a cadeia produtiva;
• Ampliação na geração de empregos diretos e indiretos;
• Melhoria da imagem do setor produtivo junto à sociedade, com
reconhecimento de empresas socialmente responsáveis.

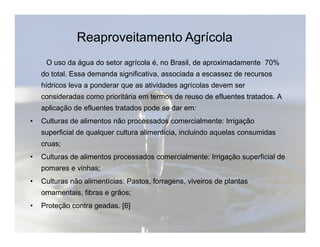

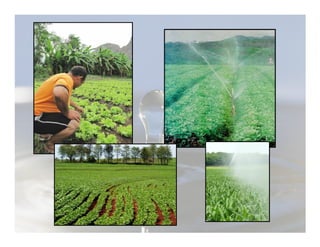

Reaproveitamento Agrícola
O uso da água do setor agrícola é, no Brasil, de aproximadamente 70%
do total. Essa demanda significativa, associada a escassez de recursos
hídricos leva a ponderar que as atividades agrícolas devem ser
consideradas como prioritária em termos de reuso de efluentes tratados. A
aplicação de efluentes tratados pode se dar em:
• Culturas de alimentos não processados comercialmente: Irrigação
superficial de qualquer cultura alimentícia, incluindo aquelas consumidas
cruas;
• Culturas de alimentos processados comercialmente: Irrigação superficial de
pomares e vinhas;
• Culturas não alimentícias: Pastos, forragens, viveiros de plantas
ornamentais, fibras e grãos;
• Proteção contra geadas. [6]

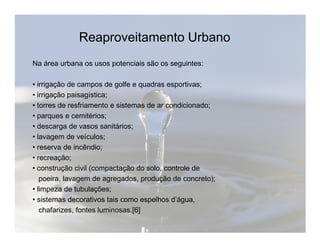

Reaproveitamento Urbano
Na área urbana os usos potenciais são os seguintes:
• irrigação de campos de golfe e quadras esportivas;
• irrigação paisagística;
• torres de resfriamento e sistemas de ar condicionado;
• parques e cemitérios;
• descarga de vasos sanitários;
• lavagem de veículos;
• reserva de incêndio;
• recreação;
• construção civil (compactação do solo, controle de
poeira, lavagem de agregados, produção de concreto);
• limpeza de tubulações;
• sistemas decorativos tais como espelhos d’água,
chafarizes, fontes luminosas.[6]
Bibliografia
• [1] http://pt.wikipedia.org/wiki/Reciclagem
• [2]United Nations
• [3]INSTITUTO DE PERMACULTURA E ECOVILAS
DA MATA ATLÂNTICA http://www.ipemabrasil.org.br/institutoweb13.htm
• http://artereciclagem.blogspot.com/2009/06/reaproveitamento-da-agua-da-chuva.
html
• http://or.oesterenovaveis.pt/articles.php?lng=fr&pg=94
• http://www.naturaltec.com.br/images/desenhos/reuso-agua-em-domicilios.
jpg
• [4]http://i.treehugger.com/files/th_images/Aqus.jpg
• [5]http://casaautonoma.com.br/textos/reusodasaguascinzas.htm
• [6]http://docs.google.com/viewer?a=v&q=cache:UVi9mCEcJm0J:200.144.1
89.36/phd/LeArq.aspx%3Fid_arq%3D2151+esquema+reuso+agua&hl=pt-
BR&gl=br&pid=bl&srcid=ADGEESiDhxfPgkbwzs1mhCCM52VZCX9v8zRu8
J0IbDiR4bs6laPkt-5IaAg-1-
XwF_su8oXW87SazXOjSdk0fVHyhkROjZOh4Y9j1IvfmsYX_yllVA1aIRtYnIY
B_YnNCL0YGl1VdEDB&sig=AHIEtbS8VxUsMb_d5RyRHP-qqBOFOwsyaA

Mais conteúdo relacionado

Mais procurados

Agroenergia
AgroenergiaAgroenergia
AgroenergiaZeca B.

Apresentação argissolo
Apresentação argissoloApresentação argissolo
Apresentação argissoloAnderson Santos

Projeto coleta seletiva
Projeto coleta seletivaProjeto coleta seletiva
Projeto coleta seletivabrainsis

Angiospermas basais monocotiledoneas
Angiospermas basais monocotiledoneas Angiospermas basais monocotiledoneas
Angiospermas basais monocotiledoneas Martinha Bagé

A pegada ecologica
A pegada ecologicaA pegada ecologica
A pegada ecologicaIlda Bicacro

RIMA - Relatório de Impacto Ambiental Porto Sul
RIMA - Relatório de Impacto Ambiental Porto SulRIMA - Relatório de Impacto Ambiental Porto Sul
RIMA - Relatório de Impacto Ambiental Porto SulSecom Ilhéus

Tecnologia utilizada no feijão irrigado
Tecnologia utilizada no feijão irrigadoTecnologia utilizada no feijão irrigado
Tecnologia utilizada no feijão irrigadoGeagra UFG

Introdução a zoologia invertebrados
Introdução a zoologia   invertebradosIntrodução a zoologia   invertebrados
Introdução a zoologia invertebradosAdriana Heloisa

Drenagem agrícola
Drenagem agrícolaDrenagem agrícola
Drenagem agrícolalipemodesto

Coleção Saber na Prática - Vol. 1, Banheiro Seco
Coleção Saber na Prática - Vol. 1, Banheiro Seco  Coleção Saber na Prática - Vol. 1, Banheiro Seco
Coleção Saber na Prática - Vol. 1, Banheiro Seco Cepagro

Col.agro 1 calculo da necessidade de calagem
Col.agro 1 calculo da necessidade de calagemCol.agro 1 calculo da necessidade de calagem
Col.agro 1 calculo da necessidade de calagemgastao ney monte braga

Noções de Sustentabilidade
Noções de SustentabilidadeNoções de Sustentabilidade
Noções de Sustentabilidaderailuz07

Etapas do tratamento de água
Etapas do tratamento de águaEtapas do tratamento de água
Etapas do tratamento de águaGiullia Netto

Tecnologias Socioambientais para Agricultura Familiar
Tecnologias Socioambientais para Agricultura FamiliarTecnologias Socioambientais para Agricultura Familiar
Tecnologias Socioambientais para Agricultura FamiliarSebastião Nascimento


Mais procurados (20)

Agroenergia
AgroenergiaAgroenergia
Agroenergia

Tecidos vegetais
Tecidos vegetaisTecidos vegetais
Tecidos vegetais

origem dos solos!
origem dos solos!origem dos solos!
origem dos solos!

Aula 02 compostagem
Aula 02 compostagemAula 02 compostagem
Aula 02 compostagem

3 Barragens1
3 Barragens13 Barragens1
3 Barragens1

Apresentação argissolo
Apresentação argissoloApresentação argissolo
Apresentação argissolo

Projeto coleta seletiva
Projeto coleta seletivaProjeto coleta seletiva
Projeto coleta seletiva

Angiospermas basais monocotiledoneas
Angiospermas basais monocotiledoneas Angiospermas basais monocotiledoneas
Angiospermas basais monocotiledoneas

A pegada ecologica
A pegada ecologicaA pegada ecologica
A pegada ecologica

Neossolos
NeossolosNeossolos
Neossolos

RIMA - Relatório de Impacto Ambiental Porto Sul
RIMA - Relatório de Impacto Ambiental Porto SulRIMA - Relatório de Impacto Ambiental Porto Sul
RIMA - Relatório de Impacto Ambiental Porto Sul

Solos
SolosSolos
Solos

Tecnologia utilizada no feijão irrigado
Tecnologia utilizada no feijão irrigadoTecnologia utilizada no feijão irrigado
Tecnologia utilizada no feijão irrigado

Introdução a zoologia invertebrados
Introdução a zoologia   invertebradosIntrodução a zoologia   invertebrados
Introdução a zoologia invertebrados

Drenagem agrícola
Drenagem agrícolaDrenagem agrícola
Drenagem agrícola

Coleção Saber na Prática - Vol. 1, Banheiro Seco
Coleção Saber na Prática - Vol. 1, Banheiro Seco  Coleção Saber na Prática - Vol. 1, Banheiro Seco
Coleção Saber na Prática - Vol. 1, Banheiro Seco

Col.agro 1 calculo da necessidade de calagem
Col.agro 1 calculo da necessidade de calagemCol.agro 1 calculo da necessidade de calagem
Col.agro 1 calculo da necessidade de calagem

Noções de Sustentabilidade
Noções de SustentabilidadeNoções de Sustentabilidade
Noções de Sustentabilidade

Etapas do tratamento de água
Etapas do tratamento de águaEtapas do tratamento de água
Etapas do tratamento de água

Tecnologias Socioambientais para Agricultura Familiar
Tecnologias Socioambientais para Agricultura FamiliarTecnologias Socioambientais para Agricultura Familiar
Tecnologias Socioambientais para Agricultura Familiar


Destaque

Aproveitamento de Água de Chuva
Aproveitamento de Água de ChuvaAproveitamento de Água de Chuva
Aproveitamento de Água de ChuvaMárcia Carlon

Slides do aproveitamento da agua da chuva
Slides do aproveitamento da agua da chuvaSlides do aproveitamento da agua da chuva
Slides do aproveitamento da agua da chuvaRicardo Ferrao

USO RACIONAL E REUSO ÁGUA
USO RACIONAL E REUSO ÁGUAUSO RACIONAL E REUSO ÁGUA
USO RACIONAL E REUSO ÁGUAPaula Bianchi

Reúso da água como alternativa sustentável
Reúso da água como alternativa sustentávelReúso da água como alternativa sustentável
Reúso da água como alternativa sustentávelMicheli Bianchini

Aproveitamento de agua
Aproveitamento de aguaAproveitamento de agua
Aproveitamento de aguaprojeto2020

Instancia Jura de Bandera - Barriada Virgen de la Caridad
Instancia Jura de Bandera - Barriada Virgen de la CaridadInstancia Jura de Bandera - Barriada Virgen de la Caridad
Instancia Jura de Bandera - Barriada Virgen de la CaridadCartagena 7 Nova

Consumo de agua em descargas
Consumo de agua em descargasConsumo de agua em descargas
Consumo de agua em descargasmjmcreatore

Projeto social.nn paola 13 mp
Projeto social.nn paola 13 mpProjeto social.nn paola 13 mp
Projeto social.nn paola 13 mpalemisturini

Avaliação do desempenho de uma estação de tratamento de águas cinzas visando ...
Avaliação do desempenho de uma estação de tratamento de águas cinzas visando ...Avaliação do desempenho de uma estação de tratamento de águas cinzas visando ...
Avaliação do desempenho de uma estação de tratamento de águas cinzas visando ...sergioviroli

Política Nacional de Gestão e Manejo Integrado de Águas Urbanas
Política Nacional de Gestão e Manejo Integrado de Águas UrbanasPolítica Nacional de Gestão e Manejo Integrado de Águas Urbanas
Política Nacional de Gestão e Manejo Integrado de Águas Urbanasdeputadamarina

Aula 2 reúso_e_aproveitamento_de_água
Aula 2 reúso_e_aproveitamento_de_águaAula 2 reúso_e_aproveitamento_de_água
Aula 2 reúso_e_aproveitamento_de_águaFernando Tronchul

Aproveitamento de água da chuva - PET Ambiental (Apresentação)
Aproveitamento de água da chuva - PET Ambiental (Apresentação)Aproveitamento de água da chuva - PET Ambiental (Apresentação)
Aproveitamento de água da chuva - PET Ambiental (Apresentação)petambiental

Manual de esgotamento sanitário
Manual de esgotamento sanitárioManual de esgotamento sanitário
Manual de esgotamento sanitárioRafael Zivickovict

ÁGUA DE REÚSO
ÁGUA DE REÚSOÁGUA DE REÚSO
ÁGUA DE REÚSOHamilton5

Monografia de especialização ecotecnologia de tratamento biológico de eflue...
Monografia de especialização   ecotecnologia de tratamento biológico de eflue...Monografia de especialização   ecotecnologia de tratamento biológico de eflue...
Monografia de especialização ecotecnologia de tratamento biológico de eflue...Evandro Sanguinetto


Destaque (20)

Reuso da Água - Professor Eduardo de Oliveira
Reuso da Água - Professor Eduardo de OliveiraReuso da Água - Professor Eduardo de Oliveira
Reuso da Água - Professor Eduardo de Oliveira

Aproveitamento de Água de Chuva
Aproveitamento de Água de ChuvaAproveitamento de Água de Chuva
Aproveitamento de Água de Chuva

Reuso da agua
Reuso da aguaReuso da agua
Reuso da agua

Slides do aproveitamento da agua da chuva
Slides do aproveitamento da agua da chuvaSlides do aproveitamento da agua da chuva
Slides do aproveitamento da agua da chuva

USO RACIONAL E REUSO ÁGUA
USO RACIONAL E REUSO ÁGUAUSO RACIONAL E REUSO ÁGUA
USO RACIONAL E REUSO ÁGUA

Reúso da água como alternativa sustentável
Reúso da água como alternativa sustentávelReúso da água como alternativa sustentável
Reúso da água como alternativa sustentável

Aproveitamento de agua
Aproveitamento de aguaAproveitamento de agua
Aproveitamento de agua

Instancia Jura de Bandera - Barriada Virgen de la Caridad
Instancia Jura de Bandera - Barriada Virgen de la CaridadInstancia Jura de Bandera - Barriada Virgen de la Caridad
Instancia Jura de Bandera - Barriada Virgen de la Caridad

Consumo de agua em descargas
Consumo de agua em descargasConsumo de agua em descargas
Consumo de agua em descargas

Projeto social.nn paola 13 mp
Projeto social.nn paola 13 mpProjeto social.nn paola 13 mp
Projeto social.nn paola 13 mp

Projeto da agua filo 09102014
Projeto da agua filo 09102014Projeto da agua filo 09102014
Projeto da agua filo 09102014

Avaliação do desempenho de uma estação de tratamento de águas cinzas visando ...
Avaliação do desempenho de uma estação de tratamento de águas cinzas visando ...Avaliação do desempenho de uma estação de tratamento de águas cinzas visando ...
Avaliação do desempenho de uma estação de tratamento de águas cinzas visando ...

Política Nacional de Gestão e Manejo Integrado de Águas Urbanas
Política Nacional de Gestão e Manejo Integrado de Águas UrbanasPolítica Nacional de Gestão e Manejo Integrado de Águas Urbanas
Política Nacional de Gestão e Manejo Integrado de Águas Urbanas

Reuso de água - Projeto Verava
Reuso de água - Projeto VeravaReuso de água - Projeto Verava
Reuso de água - Projeto Verava

Aula 2 reúso_e_aproveitamento_de_água
Aula 2 reúso_e_aproveitamento_de_águaAula 2 reúso_e_aproveitamento_de_água
Aula 2 reúso_e_aproveitamento_de_água

Aproveitamento de água da chuva - PET Ambiental (Apresentação)
Aproveitamento de água da chuva - PET Ambiental (Apresentação)Aproveitamento de água da chuva - PET Ambiental (Apresentação)
Aproveitamento de água da chuva - PET Ambiental (Apresentação)

Manual de esgotamento sanitário
Manual de esgotamento sanitárioManual de esgotamento sanitário
Manual de esgotamento sanitário

ÁGUA DE REÚSO
ÁGUA DE REÚSOÁGUA DE REÚSO
ÁGUA DE REÚSO

Reuso da água
Reuso da águaReuso da água
Reuso da água

Monografia de especialização ecotecnologia de tratamento biológico de eflue...
Monografia de especialização   ecotecnologia de tratamento biológico de eflue...Monografia de especialização   ecotecnologia de tratamento biológico de eflue...
Monografia de especialização ecotecnologia de tratamento biológico de eflue...


Semelhante a Rec agua 1

Abastecimento de água, tratamento e reuso de efluentes
Abastecimento de água, tratamento e reuso de efluentesAbastecimento de água, tratamento e reuso de efluentes
Abastecimento de água, tratamento e reuso de efluentesgbruck53

Tratamento e disposição de resíduos e efluentes
Tratamento e disposição de resíduos e efluentesTratamento e disposição de resíduos e efluentes
Tratamento e disposição de resíduos e efluentesRafaelNeves651350

Gestão sustentável dos recursos
Gestão sustentável dos recursosGestão sustentável dos recursos
Gestão sustentável dos recursosinessalgado

Eta Reuso de Água
Eta Reuso de ÁguaEta Reuso de Água
Eta Reuso de Águatfgodoy

Reensino rem simulado
Reensino rem simuladoReensino rem simulado
Reensino rem simuladoRogério Luiz

Cartilha de saneamento ecologico
Cartilha de saneamento ecologicoCartilha de saneamento ecologico
Cartilha de saneamento ecologicoandregrs

Aterro sanitário palestra
Aterro sanitário palestraAterro sanitário palestra
Aterro sanitário palestraSergio Vinhal

Dimensionamento de aterros sanitários
Dimensionamento de aterros sanitáriosDimensionamento de aterros sanitários
Dimensionamento de aterros sanitáriosCarlos Elson Cunha

Recursos hídricos patrícia , rute & susana
Recursos hídricos   patrícia , rute & susanaRecursos hídricos   patrícia , rute & susana
Recursos hídricos patrícia , rute & susanaThepatriciamartins12

Crise hídrica no Brasil
Crise hídrica no BrasilCrise hídrica no Brasil
Crise hídrica no BrasilCleber Reis

TRATAMENTO DE ESGOTO DOADO PELA CORSAN AO MUNICÍPIO DE MONTENEGRO EM 2007.
TRATAMENTO DE ESGOTO DOADO PELA CORSAN AO MUNICÍPIO DE MONTENEGRO EM 2007.TRATAMENTO DE ESGOTO DOADO PELA CORSAN AO MUNICÍPIO DE MONTENEGRO EM 2007.
TRATAMENTO DE ESGOTO DOADO PELA CORSAN AO MUNICÍPIO DE MONTENEGRO EM 2007.João Boos Boos

Trabalho tratamento esgoto final.ppt 2
Trabalho tratamento esgoto final.ppt 2Trabalho tratamento esgoto final.ppt 2
Trabalho tratamento esgoto final.ppt 2João Boos Boos

Captação de água de chuva
Captação de água de chuvaCaptação de água de chuva
Captação de água de chuvaTiago Malta

áGua não potável conceitos e terminologia
áGua não potável conceitos e terminologiaáGua não potável conceitos e terminologia
áGua não potável conceitos e terminologiaDalton Lara Stella


Semelhante a Rec agua 1 (20)

Abastecimento de água, tratamento e reuso de efluentes
Abastecimento de água, tratamento e reuso de efluentesAbastecimento de água, tratamento e reuso de efluentes
Abastecimento de água, tratamento e reuso de efluentes

Tratamento e disposição de resíduos e efluentes
Tratamento e disposição de resíduos e efluentesTratamento e disposição de resíduos e efluentes
Tratamento e disposição de resíduos e efluentes

Gestão sustentável dos recursos
Gestão sustentável dos recursosGestão sustentável dos recursos
Gestão sustentável dos recursos

CaptaçãO De áGua De Chuva
CaptaçãO De áGua De ChuvaCaptaçãO De áGua De Chuva
CaptaçãO De áGua De Chuva

Eta Reuso de Água
Eta Reuso de ÁguaEta Reuso de Água
Eta Reuso de Água

Reensino rem simulado
Reensino rem simuladoReensino rem simulado
Reensino rem simulado

Cartilha de saneamento ecologico
Cartilha de saneamento ecologicoCartilha de saneamento ecologico
Cartilha de saneamento ecologico

Cartilha manejo bx
Cartilha manejo bxCartilha manejo bx
Cartilha manejo bx

Aterro sanitário palestra
Aterro sanitário palestraAterro sanitário palestra
Aterro sanitário palestra

Dimensionamento de aterros sanitários
Dimensionamento de aterros sanitáriosDimensionamento de aterros sanitários
Dimensionamento de aterros sanitários

Recursos hídricos patrícia , rute & susana
Recursos hídricos   patrícia , rute & susanaRecursos hídricos   patrícia , rute & susana
Recursos hídricos patrícia , rute & susana

Crise hídrica no Brasil
Crise hídrica no BrasilCrise hídrica no Brasil
Crise hídrica no Brasil

Agua
AguaAgua
Agua

TRATAMENTO DE ESGOTO DOADO PELA CORSAN AO MUNICÍPIO DE MONTENEGRO EM 2007.
TRATAMENTO DE ESGOTO DOADO PELA CORSAN AO MUNICÍPIO DE MONTENEGRO EM 2007.TRATAMENTO DE ESGOTO DOADO PELA CORSAN AO MUNICÍPIO DE MONTENEGRO EM 2007.
TRATAMENTO DE ESGOTO DOADO PELA CORSAN AO MUNICÍPIO DE MONTENEGRO EM 2007.

Trabalho tratamento esgoto final.ppt 2
Trabalho tratamento esgoto final.ppt 2Trabalho tratamento esgoto final.ppt 2
Trabalho tratamento esgoto final.ppt 2

Captação de água de chuva
Captação de água de chuvaCaptação de água de chuva
Captação de água de chuva

áGua não potável conceitos e terminologia
áGua não potável conceitos e terminologiaáGua não potável conceitos e terminologia
áGua não potável conceitos e terminologia

Ecodreno
EcodrenoEcodreno
Ecodreno

DDSCOLETASELETIVA.pptx
DDSCOLETASELETIVA.pptxDDSCOLETASELETIVA.pptx
DDSCOLETASELETIVA.pptx

DDSCOLETASELETIVA.pptx
DDSCOLETASELETIVA.pptxDDSCOLETASELETIVA.pptx
DDSCOLETASELETIVA.pptx


Mais de Rogerio Catanese

Mais de Rogerio Catanese (20)

Ofício nº 153 2016 catanese
Ofício nº 153 2016 cataneseOfício nº 153 2016 catanese
Ofício nº 153 2016 catanese

Scanner catanese 20160314 0001
Scanner catanese 20160314 0001Scanner catanese 20160314 0001
Scanner catanese 20160314 0001

Scanner catanese 20160314 0001
Scanner catanese 20160314 0001Scanner catanese 20160314 0001
Scanner catanese 20160314 0001

Scanner catanese 20160308 0012
Scanner catanese 20160308 0012Scanner catanese 20160308 0012
Scanner catanese 20160308 0012

Scanner catanese 20160308 0011
Scanner catanese 20160308 0011Scanner catanese 20160308 0011
Scanner catanese 20160308 0011

Pl do médico veterinário
Pl do médico veterinárioPl do médico veterinário
Pl do médico veterinário

Moção 01 catanese-repudio-posto fiscal
Moção 01 catanese-repudio-posto fiscalMoção 01 catanese-repudio-posto fiscal
Moção 01 catanese-repudio-posto fiscal

Ofício nº 18 2016 catanese
Ofício nº 18 2016 cataneseOfício nº 18 2016 catanese
Ofício nº 18 2016 catanese

Ofício nº 13 2016 catanese
Ofício nº 13 2016 cataneseOfício nº 13 2016 catanese
Ofício nº 13 2016 catanese

Ofício nº 25 2016 catanese
Ofício nº 25 2016 cataneseOfício nº 25 2016 catanese
Ofício nº 25 2016 catanese

Ofício nº 24 2016 catanese
Ofício nº 24 2016 cataneseOfício nº 24 2016 catanese
Ofício nº 24 2016 catanese

Conselho tutelar
Conselho tutelarConselho tutelar
Conselho tutelar

Of 21 prefeito limpeza area
Of 21 prefeito limpeza areaOf 21 prefeito limpeza area
Of 21 prefeito limpeza area

Telefone
TelefoneTelefone
Telefone

Scanner catanese 20151218 0001
Scanner catanese 20151218 0001Scanner catanese 20151218 0001
Scanner catanese 20151218 0001

Scanner catanese 20151218 0001
Scanner catanese 20151218 0001Scanner catanese 20151218 0001
Scanner catanese 20151218 0001

Sanatório
SanatórioSanatório
Sanatório

Scanner catanese 20151218 0001
Scanner catanese 20151218 0001Scanner catanese 20151218 0001
Scanner catanese 20151218 0001

Scanner catanese 20151217 0001
Scanner catanese 20151217 0001Scanner catanese 20151217 0001
Scanner catanese 20151217 0001

Sanatório
SanatórioSanatório
Sanatório


Rec agua 1

  • 1. Bases Ecológicas para Desenvolvimento Sustentável Reciclagem da água Bruno Barbarioli 2005048733 Fernanda Sanchez 2005048750 Abril, 2010
  • 2. Água • A água é uma substância química onipresente que é composta de hidrogênio e oxigênio e é essencial para todas as formas conhecidas de vida. [2] • A água cobre 71% da superfície da Terra, onde ela é encontrada principalmente nos oceanos e em outros grandes corpos dd''áágguuaa,, 11,,6%% eemm aquíferos e 0,001% na atmosfera como vapor, nuvens e precipitação. Os oceanos detêm 97% da água superficial, geleiras e calotas polares detêm 2,4%, e outros, como rios, lagos e lagoas detêm 0,6% da água do planeta. • Alguns pesquisadores estimaram que em 2025 mais de metade da população mundial sofrerá com a falta de água potável. [1]
  • 3. Gráfico 1: Evolução global do uso da água Fonte: UNESCO, Paris, 1999
  • 4. Esgoto Esgoto é o termo usado pra caracterizar os despejos provenientes dos diversos usos das águas, tais como doméstico, comercial, industrial, agrícola. Os esgotos domésticos são uma parcela muito significativa dos esgotos sanitários, provêm principalmente, de residências, edificações públicas e comerciais que concentram aparelhos sanitários, llaavvaannddeerriiaass ee ccoozziinnhhaass.. Os esgotos domésticos se compõem basicamente de: águas de banho, urina, fezes, restos de comida, sabão, detergentes e águas de lavagem. Todo esgoto sanitário se compõe basicamente de 99,9% de água e 0,1% sólidos - 70% de sólidos orgânicos (proteínas, carboidratos, gorduras) e 30% de sólidos inorgânicos (areia,sais e metais).[3]
  • 5. Esgoto • O que é água cinza: são águas servidas que foram utilizadas para limpeza,(tanques,pias, chuveiros). • O que é água negra: são águas servidas que foram utilizadas nos vasos sanitários e contém coliformes fecais. [3] Figura 1: Esgoto fluvial Fonte: Wikipedia/água
  • 6. Figura 2: Esquema da rede de água Fonte: naturaltec.com.br
  • 7. Reciclagem e Reutilização A reciclagem é o termo geralmente utilizado para designar o reaproveitamento de materiais beneficiados como matéria-prima para um novo produto. As maiores vantagens da reciclagem são a minimização da utilização de fontes naturais, muitas vezes não renováveis; e a minimização da quantidade de resíduos que necessita de tratamento final, como aterramento, ou incineração. O conceito de reciclagem serve apenas para os materiais que podem voltar ao estado original e ser transformado novamente em um produto igual em todas as suas características. O conceito de reciclagem é diferente do de reutilização. O reaproveitamento ou reutilização consiste em transformar um determinado material já beneficiado em outro. [1]
  • 8. Tipos de reciclagem • Reciclagem doméstica •• RReecciiccllaaggeemm iinndduussttrriiaall • Reciclagem agrícola • Reciclagem urbana
  • 9. Reciclagem doméstica • A água que utilizamos em casa geralmente é 100% potável, algo extremamente desnecessário já que cerca de metade das tarefas domésticas em que se utiliza a água pode ser realizada com água não potável, advinda da chuva e da reciclagem interna, por exemplo. Gráfico 2: Uso doméstico da água Fonte: consumer.es
  • 10. Reaproveitamento de águas pluviais • Uma das formas de utilizar água não potável é a captação da água da chuva. • Este tipo de água pode ser utilizado em algumas tarefas domésticas como lavagem de carros, do chão, roupas, descarga, etc. Figura 3: Captação de água pluvial Fonte: artereciclagem.blogspot.com
  • 11. Para ajudar a proteger sua privacidade, o PowerPoint impediu o download automático desta imagem externa. Para baixar e exibir esta imagem, clique em Opções na Barra de Mensagens e clique em Habilitar conteúdo externo. Reaproveitamento de águas pluviais http://or.oesterenovaveis.pt/articles.php?lng=fr&pg=94 Figura 4: Esquema de captação de água pluvial Fonte: arq.ufsc.br

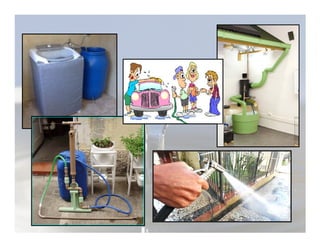

  • 12.
  • 13. Reaproveitamento de águas cinzas • As águas cinzas podem ser usadas nas residências a partir de dois processos distintos que variam basicamente pelo nível de complexidade do tratamento. Se usadas na irrigação exclusivamente por infiltração subterrânea, estas águas não necessitam de praticamente nenhum tratamento específico, devendo ser retidos apenas os sólidos suspensos, armazenada de forma correta e bombeada para a irrigação. • Se usada na irrigação superficial, retorno ao vaso sanitário ou lavagens de pátios, as águas cinzas de reuso devem ser necessariamente tratadas. Este tratamento envolve basicamente filtragem, retirada de odores e esterilização. Na irrigação superficial recomenda-se não usar a aspersão por spray mas sim o gotejamento e nas lavagens, tomar o cuidado de jamais irrigar áreas que possam ter o contato humano tais como calçadas internas, playground, dormitórios, cozinhas e refeitórios, dando preferência para as lavagens de garagens e acesso de automóveis. [4]
  • 14. Mecanismos Filtrantes O principal responsável pela decomposição de matéria orgânica é a bactéria, que são organismos unicelulares que podem se reproduzir em grande velocidade, a partir da matéria orgânica disponível. As bactérias decompõem as substâncias orgânicas complexas dos esgotos (carboidratos,proteínas e gorduras) em materiais solúveis. Em condições anaeróbicas,ocorre o seguinte processo: a matéria orgânica sedimentável se acumula no fundo da lagoa, formando uma camada de lodo, que sofre um processo de digestão anaeróbica. As bactérias produzem substancias solúveis, utilizadas como alimento dentro do ecossistema e que podem ser convertidas em gases como o dióxido de carbono, metano, gás sulfídrico e amônia. Os ambientes filtrantes ( brita, areia, pedriscos e terra ) são responsáveis pela remoção de grande parte da matéria orgânica como as gorduras e sabão.
  • 15. Figura 5: Sistema de filtragem Fonte: arq.ufsc.br
  • 16.
  • 17. Normas para o reuso • O reuso das águas deve atender as instruções contidas na Norma ABNT 13.969 / 97. • As principais instruções da norma estão resumidas a seguir:
  • 18. REUSO LOCAL (item 5.6 NBR 13.969 / 97) • O esgoto de origem essencialmente doméstica ou com características similares, o esgoto tratado deve ser reutilizado para fins que exigem qualidade de água não potável, mas sanitariamente segura, tais como, irrigação dos jardins, lavagem de pisos e dos veículos aauuttoommoottiivvooss,, nnaa descarga dos vasos sanitários, na manutenção paisagísticas dos lagos e canais com água, na irrigação dos campos agrícolas, pastagens, etc. [5]
  • 19. PLANEJAMENTO DO SISTEMA DE REUSO (item 5.6.1 NBR 13.969 / 97) • O reuso local de esgoto deve ser planejado de modo a permitir seu uso seguro e racional para minimizar o custo de implantação e de operação. • Para tanto, devem ser definidos: • a) os usos previstos para eessggoottoo ttrraattaaddoo;; • b) volume de esgoto a ser reutilizado; • c) grau de tratamento necessário; • d) sistema de reservação e de distribuição; • e) manual de operação e treinamento dos responsáveis.
  • 20. OS USOS PREVISTOS PARA O ESGOTO TRATADO (item 5.6.2 NBR 13.969 / 97) • Devem ser considerados todos os usos que o usuário precisar, tais como lavagens de pisos, calçadas, irrigação de jardins e pomares, manutenção das água nos canais e lagos dos jardins, nas descargas dos banheiros, etc. Não deve ser permitido o uso, mesmo desinfetado, ppaarraa iirrrriiggaaççããoo ddaass hortaliças e frutas de ramas rastejantes(por exemplo, melão e melancia). Admite-se seu reuso para plantações de milho, arroz, trigo, café e outras arvores frutíferas, via escoamento no solo, tomando-se o cuidado de interromper a irrigação pelo menos 10 dias antes da colheita.
  • 21. VOLUME DE ESGOTO A SER REUTILIZADO (item 5.6.3 NBR 13.969 / 97) • Os usos definidos para todas as áreas devem ser quantificados para obtenção do volume total final a ser reusado. Para tanto, devem ser estimados os volumes para cada tipo de reuso, considerando as condições locais (clima, freqüência de lavagem e de irrigação, volume de água para descarga dos vasos sanitários, sazonalidade de reuso, etc.). [5]
  • 22. GRAU DE TRATAMENTO NECESSÁRIO (item 5.6.4 NBR 13.969 / 97) Tabela 2: Classificação e reusos previstos Fonte:ABNT norma 13969/1997
  • 23. Reaproveitamento na indústria As atividades industriais no Brasil respondem por aproximadamente 20% do consumo de água, sendo que, pelo menos 10% é extraída diretamente de corpos d’água e mais da metade é tratada de forma inadequada ou não recebe nenhuma forma de tratamento. O reuso e reciclagem na indústria passam a contribuir como ferramenta de gestão fundamentais para a sustentabilidade da produção industrial. A prática do reuso industrial pode ser extendida na produção de água para caldeiras, sistema de resfriamento como água de reposição, lavadores de gases e como água de processo. Dentre os benefícios alcançados com essa prática, podemos citar os seguintes: [6]
  • 24. Benefícios Econômicos • Conformidade ambiental em relação a padrões e normas ambientais estabelecidos, possibilitando melhor inserção dos produtos brasileiros nos mercados internacionais; • Mudanças nos padrões de produção e consumo; • Redução ddooss ccuussttooss ddee pprroodduuççããoo;; • Aumento da competitividade do setor; • Habilitação para receber incentivos e coeficientes redutores dos fatores da cobrança pelo uso da água.
  • 25. Benefícios Sociais • Ampliação da oportunidade de negócios para as empresas fornecedoras de serviços e equipamentos, e em toda a cadeia produtiva; • Ampliação na geração de empregos diretos e indiretos; • Melhoria da imagem do setor produtivo junto à sociedade, com reconhecimento de empresas socialmente responsáveis.

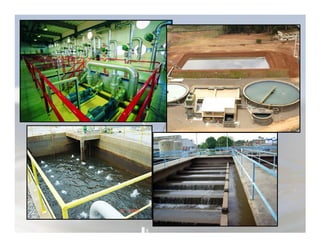

  • 26.
  • 27. Reaproveitamento Agrícola O uso da água do setor agrícola é, no Brasil, de aproximadamente 70% do total. Essa demanda significativa, associada a escassez de recursos hídricos leva a ponderar que as atividades agrícolas devem ser consideradas como prioritária em termos de reuso de efluentes tratados. A aplicação de efluentes tratados pode se dar em: • Culturas de alimentos não processados comercialmente: Irrigação superficial de qualquer cultura alimentícia, incluindo aquelas consumidas cruas; • Culturas de alimentos processados comercialmente: Irrigação superficial de pomares e vinhas; • Culturas não alimentícias: Pastos, forragens, viveiros de plantas ornamentais, fibras e grãos; • Proteção contra geadas. [6]
  • 28.
  • 29. Reaproveitamento Urbano Na área urbana os usos potenciais são os seguintes: • irrigação de campos de golfe e quadras esportivas; • irrigação paisagística; • torres de resfriamento e sistemas de ar condicionado; • parques e cemitérios; • descarga de vasos sanitários; • lavagem de veículos; • reserva de incêndio; • recreação; • construção civil (compactação do solo, controle de poeira, lavagem de agregados, produção de concreto); • limpeza de tubulações; • sistemas decorativos tais como espelhos d’água, chafarizes, fontes luminosas.[6]
  • 30.
  • 31. Bibliografia • [1] http://pt.wikipedia.org/wiki/Reciclagem • [2]United Nations • [3]INSTITUTO DE PERMACULTURA E ECOVILAS DA MATA ATLÂNTICA http://www.ipemabrasil.org.br/institutoweb13.htm • http://artereciclagem.blogspot.com/2009/06/reaproveitamento-da-agua-da-chuva. html • http://or.oesterenovaveis.pt/articles.php?lng=fr&pg=94 • http://www.naturaltec.com.br/images/desenhos/reuso-agua-em-domicilios. jpg • [4]http://i.treehugger.com/files/th_images/Aqus.jpg • [5]http://casaautonoma.com.br/textos/reusodasaguascinzas.htm • [6]http://docs.google.com/viewer?a=v&q=cache:UVi9mCEcJm0J:200.144.1 89.36/phd/LeArq.aspx%3Fid_arq%3D2151+esquema+reuso+agua&hl=pt- BR&gl=br&pid=bl&srcid=ADGEESiDhxfPgkbwzs1mhCCM52VZCX9v8zRu8 J0IbDiR4bs6laPkt-5IaAg-1- XwF_su8oXW87SazXOjSdk0fVHyhkROjZOh4Y9j1IvfmsYX_yllVA1aIRtYnIY B_YnNCL0YGl1VdEDB&sig=AHIEtbS8VxUsMb_d5RyRHP-qqBOFOwsyaA
