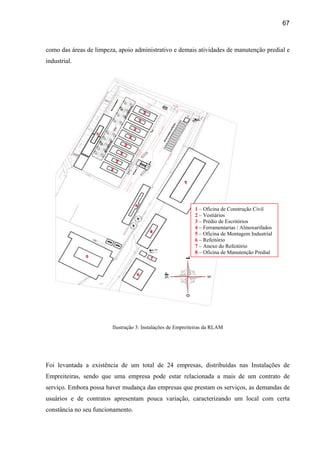

61 / 154
62 / 154

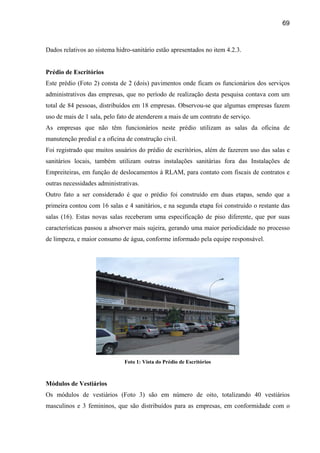

63 / 154
64 / 154
65 / 154
66 / 154
67 / 154

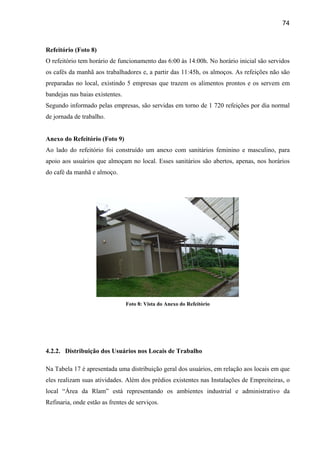

68 / 154

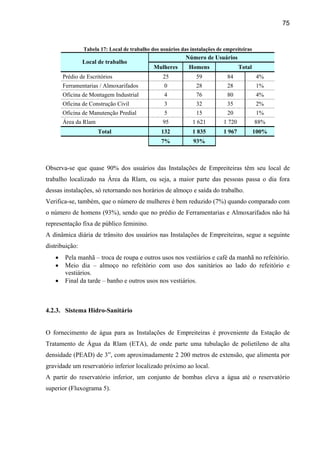

69 / 154

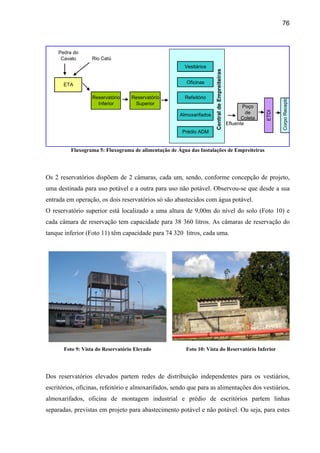

70 / 154

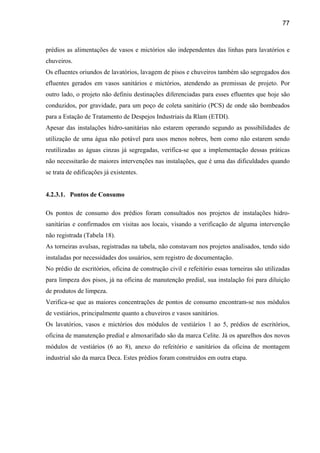

71 / 154

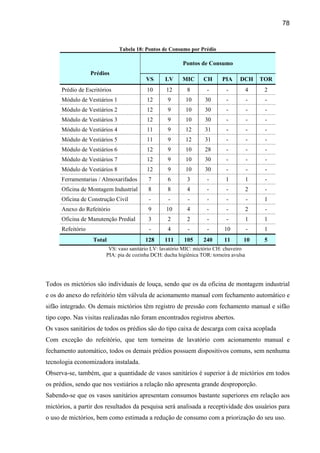

72 / 154

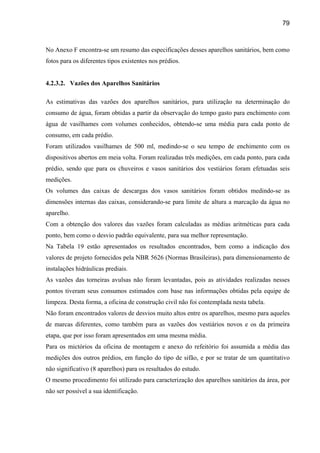

73 / 154

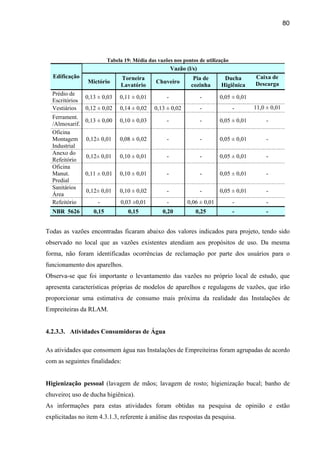

74 / 154

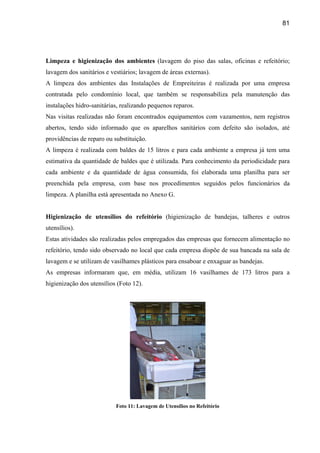

75 / 154

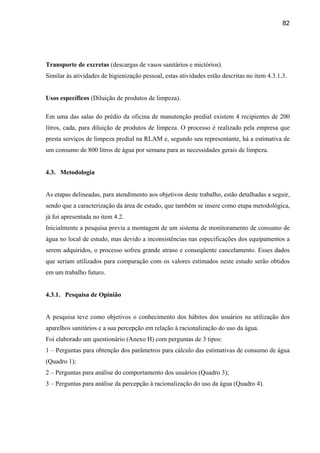

76 / 154

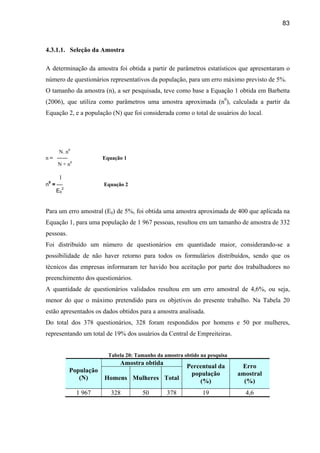

77 / 154

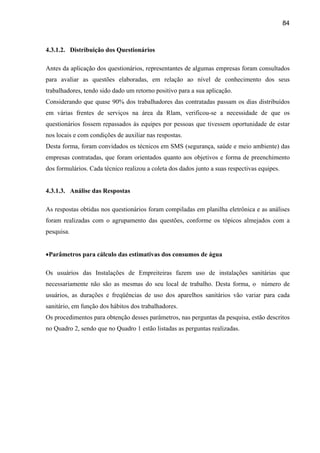

78 / 154

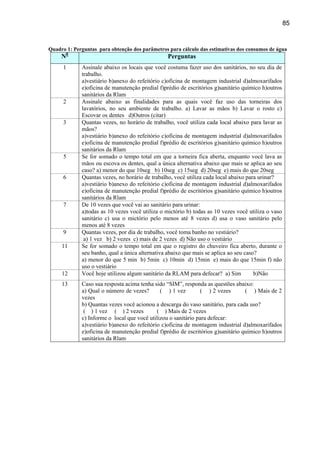

79 / 154
80 / 154
81 / 154

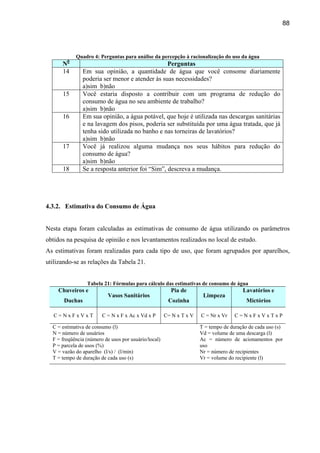

82 / 154
83 / 154
84 / 154

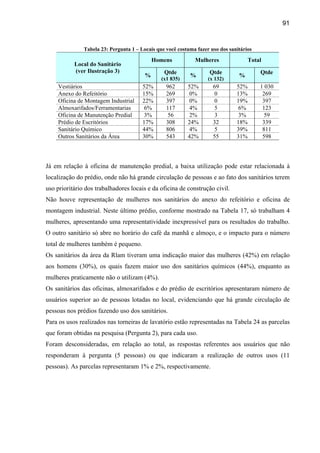

85 / 154

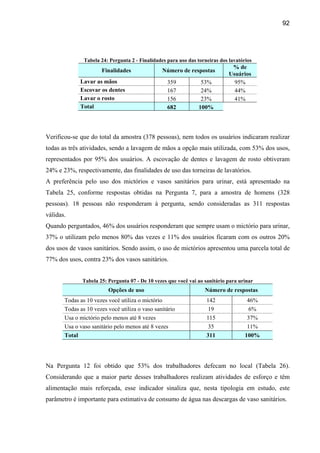

86 / 154

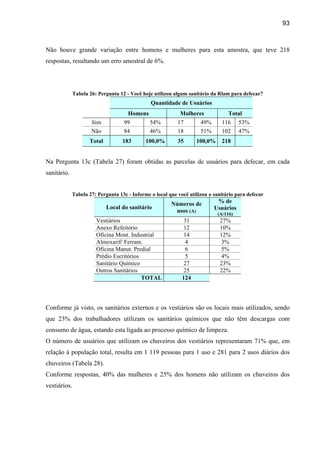

87 / 154
88 / 154

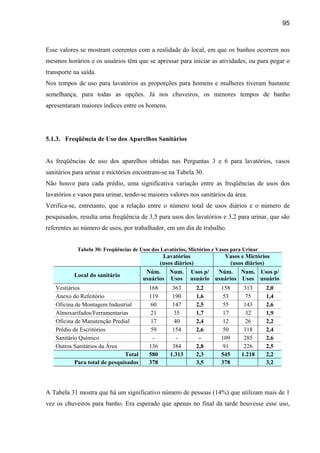

89 / 154

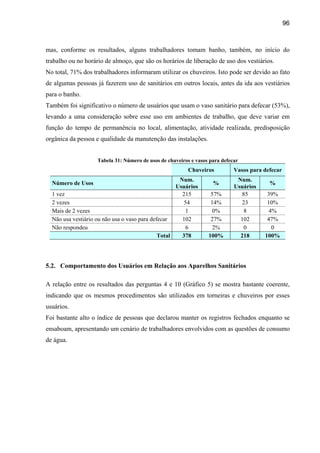

90 / 154
91 / 154

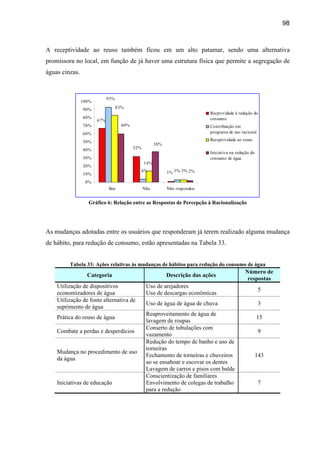

92 / 154
93 / 154
94 / 154
95 / 154

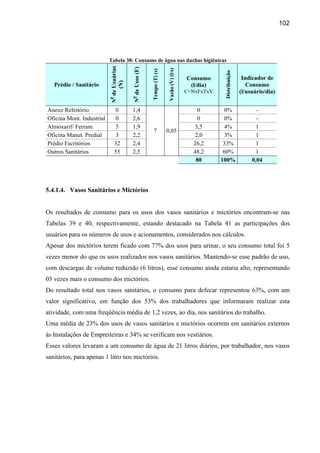

96 / 154
97 / 154

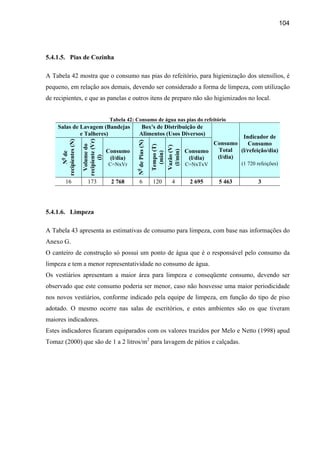

98 / 154

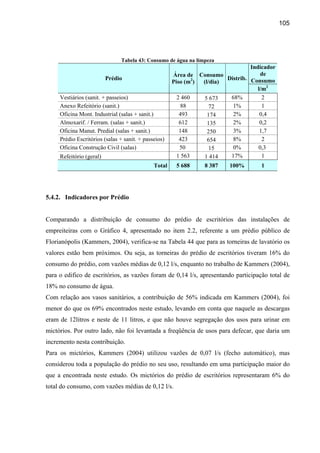

99 / 154
100 / 154

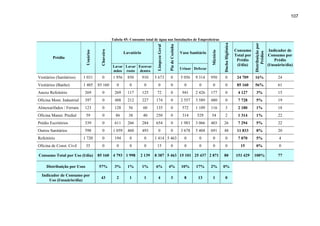

101 / 154

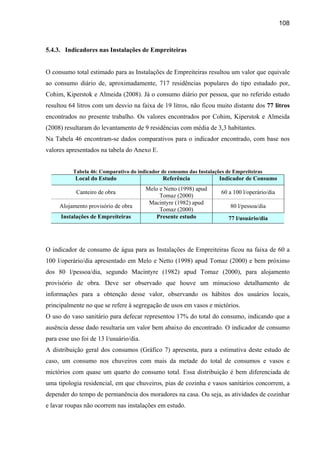

102 / 154

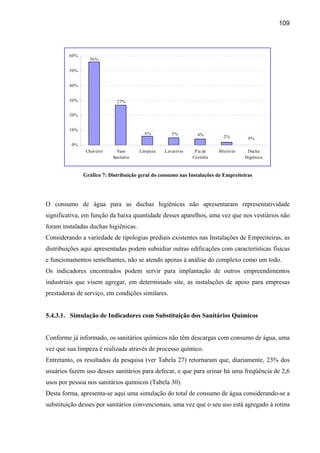

103 / 154
104 / 154

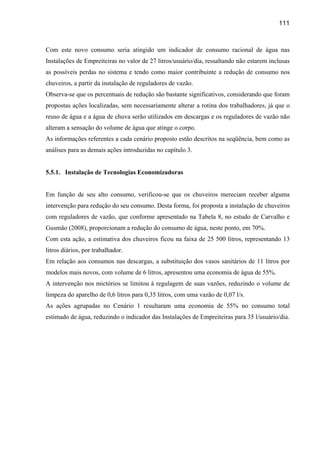

105 / 154

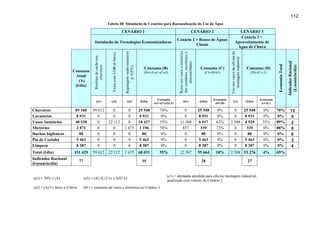

106 / 154

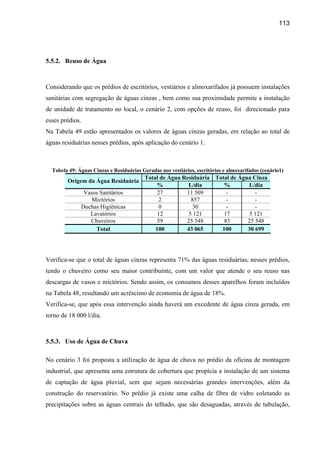

107 / 154

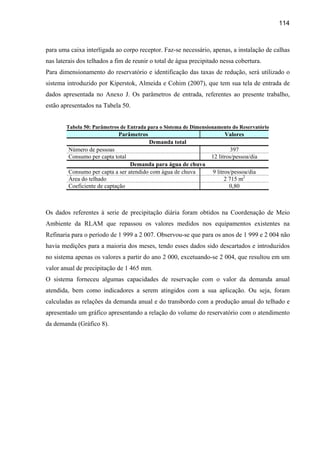

108 / 154

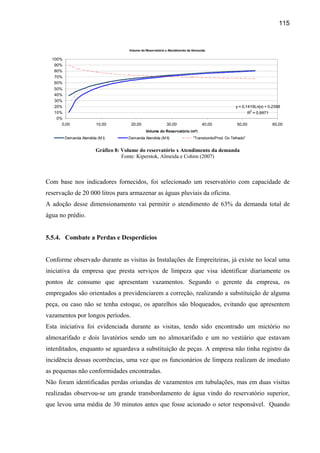

109 / 154
110 / 154
111 / 154

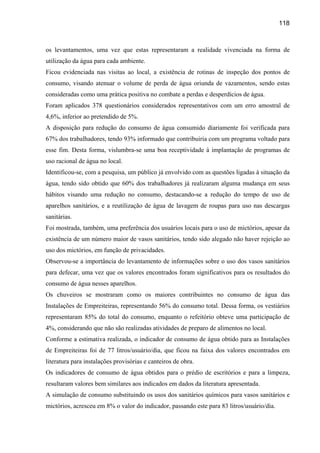

112 / 154

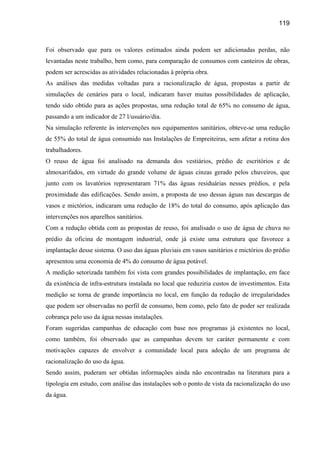

113 / 154

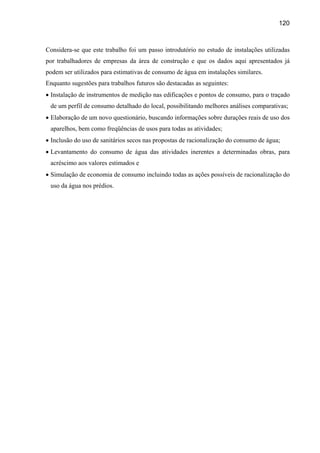

114 / 154
115 / 154

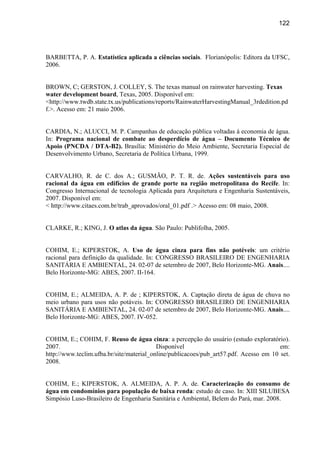

116 / 154

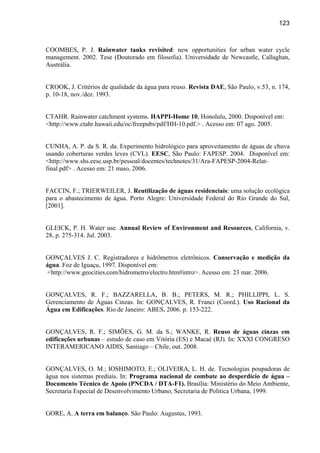

117 / 154

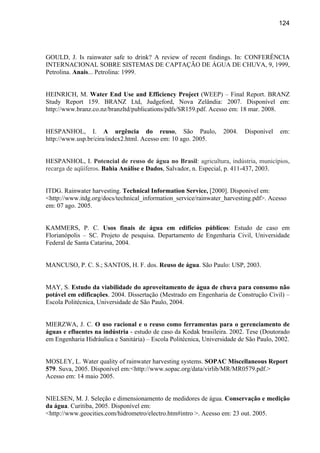

118 / 154

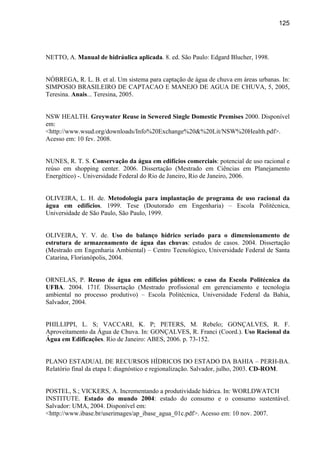

119 / 154
120 / 154

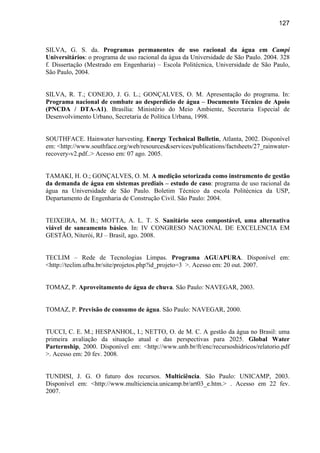

121 / 154

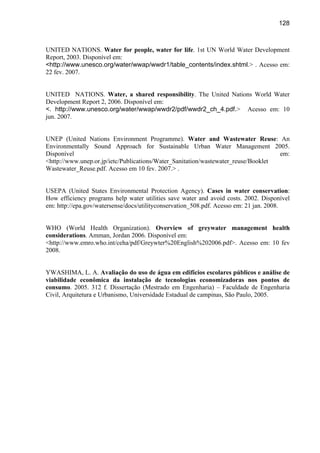

122 / 154

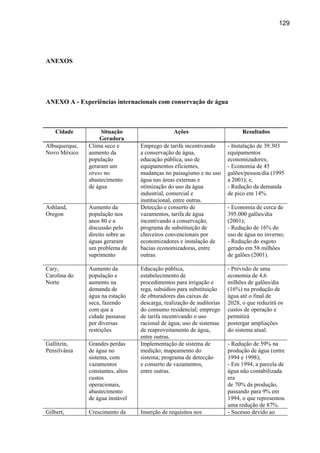

123 / 154

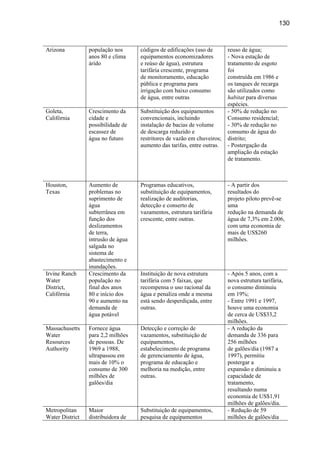

124 / 154

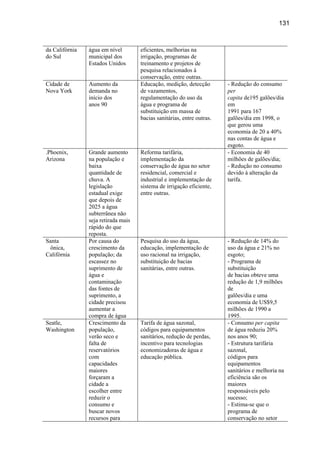

125 / 154

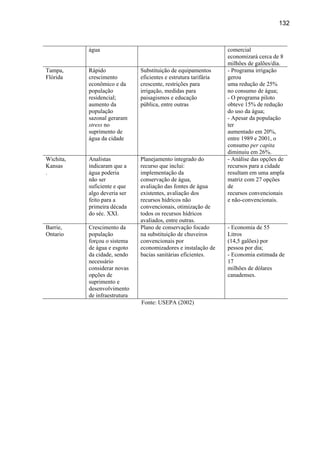

126 / 154
127 / 154
128 / 154
129 / 154
130 / 154
131 / 154
132 / 154
133 / 154
134 / 154
135 / 154
136 / 154
137 / 154
138 / 154
139 / 154
140 / 154
141 / 154
142 / 154
143 / 154
144 / 154
145 / 154
146 / 154
147 / 154
148 / 154
149 / 154
150 / 154
151 / 154
152 / 154
153 / 154
154 / 154
1 UNIVERSIDADE FEDERAL DA BAHIA ESCOLA POLITÉCNICA DEPTº DE ENGENHARIA AMBIENTAL - DEA MESTRADO PROFISSIONAL EM GERENCIAMENTO E TECNOLOGIAS AMBIENTAIS NO PROCESSO PRODUTIVO CLÉA NOBRE DE OLIVEIRA INDICADORES DE CONSUMO E PROPOSTAS PARA RACIONALIZAÇÃO DO USO DA ÁGUA EM INSTALAÇÕES DE EMPREITEIRAS: CASO DA REFINARIA LANDULPHO ALVES DE MATARIPE SALVADOR 2009

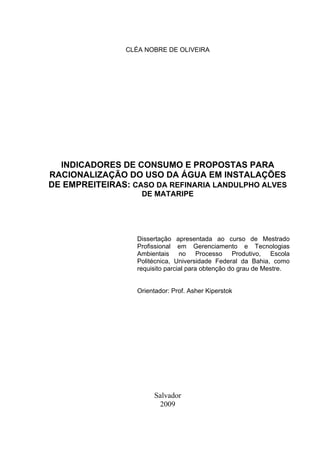

3 CLÉA NOBRE DE OLIVEIRA INDICADORES DE CONSUMO E PROPOSTAS PARA RACIONALIZAÇÃO DO USO DA ÁGUA EM INSTALAÇÕES DE EMPREITEIRAS: CASO DA REFINARIA LANDULPHO ALVES DE MATARIPE Dissertação apresentada ao curso de Mestrado Profissional em Gerenciamento e Tecnologias Ambientais no Processo Produtivo, Escola Politécnica, Universidade Federal da Bahia, como requisito parcial para obtenção do grau de Mestre. Orientador: Prof. Asher Kiperstok Salvador 2009

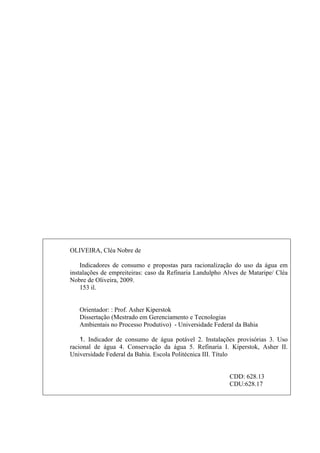

4 OLIVEIRA, Cléa Nobre de Indicadores de consumo e propostas para racionalização do uso da água em instalações de empreiteiras: caso da Refinaria Landulpho Alves de Mataripe/ Cléa Nobre de Oliveira, 2009. 153 il. Orientador: : Prof. Asher Kiperstok Dissertação (Mestrado em Gerenciamento e Tecnologias Ambientais no Processo Produtivo) - Universidade Federal da Bahia 1. Indicador de consumo de água potável 2. Instalações provisórias 3. Uso racional de água 4. Conservação da água 5. Refinaria I. Kiperstok, Asher II. Universidade Federal da Bahia. Escola Politécnica III. Título CDD: 628.13 CDU:628.17

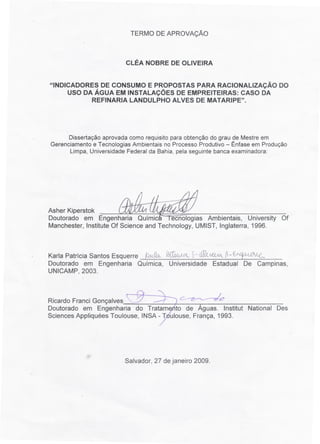

TERMO DE APROVAÇÃO CLÉA NOBRE DE OLIVEIRA "INDICADORES DE CONSUMO E PROPOSTAS PARA RACIONALIZAÇÃO DO USO DA ÁGUA EM INSTALAÇÕES DE EMPREITEIRAS: CASO DA REFINARIA LANDULPHO ALVES DE MATARIPE". Dissertação aprovada como requisito para obtenção do grau de Mestre em Gerenciamento e Tecnologias Ambientais no Processo Produtivo - Ênfase em Produção Limpa, Universidade Federal da Bahia, pela seguinte banca examinadora: Asher Kiperstok Doutorado em Engenharia Química I ecnologias Ambientais, University Of. Manchester, Institute Of Science and Technology, UMIST, Inglaterra, 1996. Karla Patrícia Santos Esquerre ~ jtt~ ~~~~ ~-f~ Doutorado em Engenharia Química, Universidade Estadual De Campinas, UNICAMP, 2003. RicardoFranciGonçalves"../ --r c- ~e/ Doutorado em Engenharia do Tratam to de Águas. Institut National Des Sciences Appliquées Toulouse, INSA - T ulouse, França, 1993. Salvador, 27 de janeiro 2009.

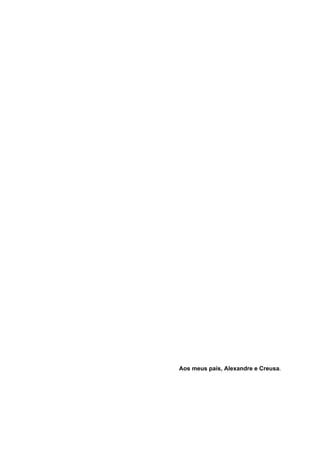

5 Aos meus pais, Alexandre e Creusa.

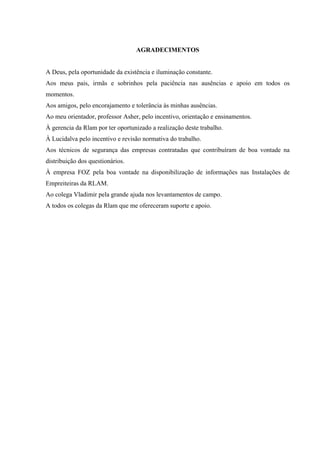

6 AGRADECIMENTOS A Deus, pela oportunidade da existência e iluminação constante. Aos meus pais, irmãs e sobrinhos pela paciência nas ausências e apoio em todos os momentos. Aos amigos, pelo encorajamento e tolerância às minhas ausências. Ao meu orientador, professor Asher, pelo incentivo, orientação e ensinamentos. À gerencia da Rlam por ter oportunizado a realização deste trabalho. À Lucidalva pelo incentivo e revisão normativa do trabalho. Aos técnicos de segurança das empresas contratadas que contribuíram de boa vontade na distribuição dos questionários. À empresa FOZ pela boa vontade na disponibilização de informações nas Instalações de Empreiteiras da RLAM. Ao colega Vladimir pela grande ajuda nos levantamentos de campo. A todos os colegas da Rlam que me ofereceram suporte e apoio.

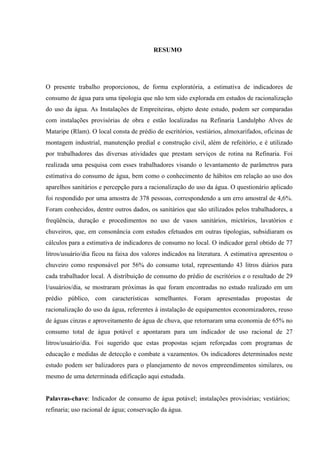

7 RESUMO O presente trabalho proporcionou, de forma exploratória, a estimativa de indicadores de consumo de água para uma tipologia que não tem sido explorada em estudos de racionalização do uso da água. As Instalações de Empreiteiras, objeto deste estudo, podem ser comparadas com instalações provisórias de obra e estão localizadas na Refinaria Landulpho Alves de Mataripe (Rlam). O local consta de prédio de escritórios, vestiários, almoxarifados, oficinas de montagem industrial, manutenção predial e construção civil, além de refeitório, e é utilizado por trabalhadores das diversas atividades que prestam serviços de rotina na Refinaria. Foi realizada uma pesquisa com esses trabalhadores visando o levantamento de parâmetros para estimativa do consumo de água, bem como o conhecimento de hábitos em relação ao uso dos aparelhos sanitários e percepção para a racionalização do uso da água. O questionário aplicado foi respondido por uma amostra de 378 pessoas, correspondendo a um erro amostral de 4,6%. Foram conhecidos, dentre outros dados, os sanitários que são utilizados pelos trabalhadores, a freqüência, duração e procedimentos no uso de vasos sanitários, mictórios, lavatórios e chuveiros, que, em consonância com estudos efetuados em outras tipologias, subsidiaram os cálculos para a estimativa de indicadores de consumo no local. O indicador geral obtido de 77 litros/usuário/dia ficou na faixa dos valores indicados na literatura. A estimativa apresentou o chuveiro como responsável por 56% do consumo total, representando 43 litros diários para cada trabalhador local. A distribuição de consumo do prédio de escritórios e o resultado de 29 l/usuários/dia, se mostraram próximas às que foram encontradas no estudo realizado em um prédio público, com características semelhantes. Foram apresentadas propostas de racionalização do uso da água, referentes à instalação de equipamentos economizadores, reuso de águas cinzas e aproveitamento de água de chuva, que retornaram uma economia de 65% no consumo total de água potável e apontaram para um indicador de uso racional de 27 litros/usuário/dia. Foi sugerido que estas propostas sejam reforçadas com programas de educação e medidas de detecção e combate a vazamentos. Os indicadores determinados neste estudo podem ser balizadores para o planejamento de novos empreendimentos similares, ou mesmo de uma determinada edificação aqui estudada. Palavras-chave: Indicador de consumo de água potável; instalações provisórias; vestiários; refinaria; uso racional de água; conservação da água.

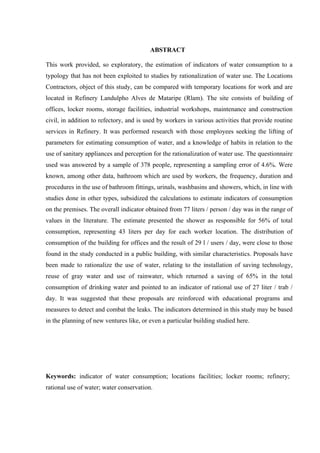

8 ABSTRACT This work provided, so exploratory, the estimation of indicators of water consumption to a typology that has not been exploited to studies by rationalization of water use. The Locations Contractors, object of this study, can be compared with temporary locations for work and are located in Refinery Landulpho Alves de Mataripe (Rlam). The site consists of building of offices, locker rooms, storage facilities, industrial workshops, maintenance and construction civil, in addition to refectory, and is used by workers in various activities that provide routine services in Refinery. It was performed research with those employees seeking the lifting of parameters for estimating consumption of water, and a knowledge of habits in relation to the use of sanitary appliances and perception for the rationalization of water use. The questionnaire used was answered by a sample of 378 people, representing a sampling error of 4.6%. Were known, among other data, bathroom which are used by workers, the frequency, duration and procedures in the use of bathroom fittings, urinals, washbasins and showers, which, in line with studies done in other types, subsidized the calculations to estimate indicators of consumption on the premises. The overall indicator obtained from 77 liters / person / day was in the range of values in the literature. The estimate presented the shower as responsible for 56% of total consumption, representing 43 liters per day for each worker location. The distribution of consumption of the building for offices and the result of 29 l / users / day, were close to those found in the study conducted in a public building, with similar characteristics. Proposals have been made to rationalize the use of water, relating to the installation of saving technology, reuse of gray water and use of rainwater, which returned a saving of 65% in the total consumption of drinking water and pointed to an indicator of rational use of 27 liter / trab / day. It was suggested that these proposals are reinforced with educational programs and measures to detect and combat the leaks. The indicators determined in this study may be based in the planning of new ventures like, or even a particular building studied here. Keywords: indicator of water consumption; locations facilities; locker rooms; refinery; rational use of water; water conservation.

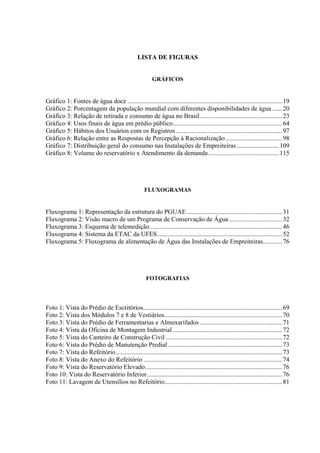

9 LISTA DE FIGURAS GRÁFICOS Gráfico 1: Fontes de água doce ................................................................................................ 19 Gráfico 2: Porcentagem da população mundial com diferentes disponibilidades de água ...... 20 Gráfico 3: Relação de retirada e consumo de água no Brasil................................................... 23 Gráfico 4: Usos finais de água em prédio público.................................................................... 64 Gráfico 5: Hábitos dos Usuários com os Registros .................................................................. 97 Gráfico 6: Relação entre as Respostas de Percepção à Racionalização ................................... 98 Gráfico 7: Distribuição geral do consumo nas Instalações de Empreiteiras .......................... 109 Gráfico 8: Volume do reservatório x Atendimento da demanda............................................ 115 FLUXOGRAMAS Fluxograma 1: Representação da estrutura do PGUAE ........................................................... 31 Fluxograma 2: Visão macro de um Programa de Conservação de Água ................................. 32 Fluxograma 3: Esquema de telemedição .................................................................................. 46 Fluxograma 4: Sistema da ETAC da UFES ............................................................................. 52 Fluxograma 5: Fluxograma de alimentação de Água das Instalações de Empreiteiras............ 76 FOTOGRAFIAS Foto 1: Vista do Prédio de Escritórios...................................................................................... 69 Foto 2: Vista dos Módulos 7 e 8 de Vestiários......................................................................... 70 Foto 3: Vista do Prédio de Ferramentarias e Almoxarifados ................................................... 71 Foto 4: Vista da Oficina de Montagem Industrial .................................................................... 72 Foto 5: Vista do Canteiro de Construção Civil ........................................................................ 72 Foto 6: Vista do Prédio de Manutenção Predial ....................................................................... 73 Foto 7: Vista do Refeitório ....................................................................................................... 73 Foto 8: Vista do Anexo do Refeitório ...................................................................................... 74 Foto 9: Vista do Reservatório Elevado..................................................................................... 76 Foto 10: Vista do Reservatório Inferior.................................................................................... 76 Foto 11: Lavagem de Utensílios no Refeitório......................................................................... 81

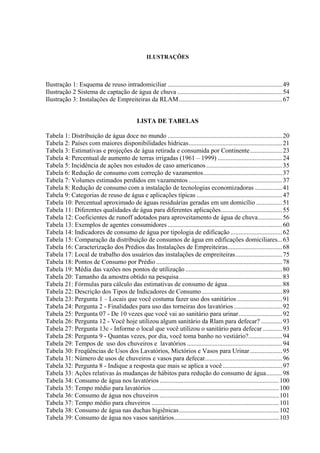

10 ILUSTRAÇÕES Ilustração 1: Esquema de reuso intradomiciliar ....................................................................... 49 Ilustração 2 Sistema de captação de água de chuva ................................................................. 54 Ilustração 3: Instalações de Empreiteiras da RLAM ................................................................ 67 LISTA DE TABELAS Tabela 1: Distribuição de água doce no mundo ....................................................................... 20 Tabela 2: Países com maiores disponibilidades hídricas.......................................................... 21 Tabela 3: Estimativas e projeções de água retirada e consumida por Continente.................... 23 Tabela 4: Percentual de aumento de terras irrigadas (1961 – 1999) ........................................ 24 Tabela 5: Incidência de ações nos estudos de caso americanos ............................................... 35 Tabela 6: Redução de consumo com correção de vazamentos................................................. 37 Tabela 7: Volumes estimados perdidos em vazamentos .......................................................... 37 Tabela 8: Redução de consumo com a instalação de tecnologias economizadoras ................. 41 Tabela 9: Categorias de reuso de água e aplicações típicas ..................................................... 47 Tabela 10: Percentual aproximado de águas residuárias geradas em um domicílio ................ 51 Tabela 11: Diferentes qualidades de água para diferentes aplicações...................................... 55 Tabela 12: Coeficientes de runoff adotados para aproveitamento de água de chuva............... 56 Tabela 13: Exemplos de agentes consumidores ....................................................................... 60 Tabela 14: Indicadores de consumo de água por tipologia de edificação ................................ 62 Tabela 15: Comparação da distribuição de consumos de água em edificações domiciliares... 63 Tabela 16: Caracterização dos Prédios das Instalações de Empreiteiras.................................. 68 Tabela 17: Local de trabalho dos usuários das instalações de empreiteiras............................. 75 Tabela 18: Pontos de Consumo por Prédio .............................................................................. 78 Tabela 19: Média das vazões nos pontos de utilização ............................................................ 80 Tabela 20: Tamanho da amostra obtido na pesquisa................................................................ 83 Tabela 21: Fórmulas para cálculo das estimativas de consumo de água.................................. 88 Tabela 22: Descrição dos Tipos de Indicadores de Consumo .................................................. 89 Tabela 23: Pergunta 1 – Locais que você costuma fazer uso dos sanitários ............................ 91 Tabela 24: Pergunta 2 - Finalidades para uso das torneiras dos lavatórios .............................. 92 Tabela 25: Pergunta 07 - De 10 vezes que você vai ao sanitário para urinar........................... 92 Tabela 26: Pergunta 12 - Você hoje utilizou algum sanitário da Rlam para defecar? ............. 93 Tabela 27: Pergunta 13c - Informe o local que você utilizou o sanitário para defecar ............ 93 Tabela 28: Pergunta 9 - Quantas vezes, por dia, você toma banho no vestiário?..................... 94 Tabela 29: Tempos de uso dos chuveiros e lavatórios ........................................................... 94 Tabela 30: Freqüências de Usos dos Lavatórios, Mictórios e Vasos para Urinar .................... 95 Tabela 31: Número de usos de chuveiros e vasos para defecar................................................ 96 Tabela 32: Pergunta 8 - Indique a resposta que mais se aplica a você ..................................... 97 Tabela 33: Ações relativas às mudanças de hábitos para redução do consumo de água.......... 98 Tabela 34: Consumo de água nos lavatórios .......................................................................... 100 Tabela 35: Tempo médio para lavatórios ............................................................................... 100 Tabela 36: Consumo de água nos chuveiros .......................................................................... 101 Tabela 37: Tempo médio para chuveiros ............................................................................... 101 Tabela 38: Consumo de água nas duchas higiênicas.............................................................. 102 Tabela 39: Consumo de água nos vasos sanitários................................................................. 103
11 Tabela 40: Consumo de água nos mictórios Tabela 41: Número de usos e de acionamentos nos vasos 103 Tabela 42: Consumo de água nas pias do refeitório............................................................... 104 Tabela 43: Consumo de água na limpeza ............................................................................... 105 Tabela 44: Comparativo da distribuição do consumo do prédio de escritórios...................... 106 Tabela 45: Consumo total de água nas Instalações de Empreiteiras ...................................... 107 Tabela 46: Comparativo do indicador de consumo das Instalações de Empreiteiras............. 108 Tabela 47: Indicadores com Substituição dos Sanitários Químicos por Sanitários Convencionais ........................................................................................................................ 110 Tabela 48: Simulação de Cenários para Racionalização do Uso da Água ............................. 112 Tabela 49: Águas Cinzas e Residuárias Geradas nos vestiários, escritórios e almoxarifados (cenário1)................................................................................................................................ 113 Tabela 50: Parâmetros de Entrada para o Sistema de Dimensionamento do Reservatório.... 114
12 LISTA DE ABREVIATURAS E SIGLAS ÁGUAPURA Programa de Uso Racional da Água da UFBA ANA Agência Nacional de Águas AQRM Avaliação Quantitativa de Risco Microbiológico CNPQ Conselho Nacional de Desenvolvimento Científico e Tecnológico CTAHR College of Tropical Agriculture and Human Resources CUASO Cidade Universitária Armando de Salles Oliveira DDSMS Diálogo Diário de Segurança Meio Ambiente e Saúde DTA Documento Técnico de Apoio DTBASA Dutos e Terminais da Bahia, Sergipe e Alagoas EMBASA Empresa Baiana de Águas e Saneamento ETAC Estação de Tratamento de Águas Cinzas FAPEX Fundação de Apoio à Pesquisa e Extensão IC Indicador de Consumo FIESP Federação das Indústrias do Estado de São Paulo IPT Instituto de Pesquisas Tecnológicas ITDG Intermediate Technology Development Group Laboratório Institucional do Programa do Uso Racional da Água em LIPURA Edifícios MIU Meter Interface Unit NBR Normas Brasileiras NSW New South Wales Government OMS Organização Mundial de Saúde PCA Programa de Conservação de Água PERH-BA Plano Estadual de Recursos Hídricos do Estado da Bahia PETROBRAS Petróleo Brasileiro SA PGUAE Programa de Gestão do Uso da Água em Edificações PNCDA Programa Nacional de Combate ao Desperdício de Água PRO-AGUA Programa de conservação de Água da UNICAMP PROSAB Programa de Pesquisa em Saneamento Básico PURA Programa de Uso Racional da Água PVC Poli cloreto de vinila SABESP Companhia de Saneamento Básico do Estado de São Paulo SHI State Hydrologic Institute SINDUSCON-SP Sindicato da Indústria da Construção Civil do Estado de São Paulo SISPAT Semana Interna de Prevenção Acidentes de Trabalho TECLIM Rede de Tecnologias Limpas TRANSPETRO Petrobras Transporte S.A. UFBA Universidade Federal da Bahia UFES Universidade Federal do Espírito Santo UNICAMP Universidade Estadual de Campinas UN-RLAM Unidade de Negócio Refinaria Landulpho Alves de Mataripe

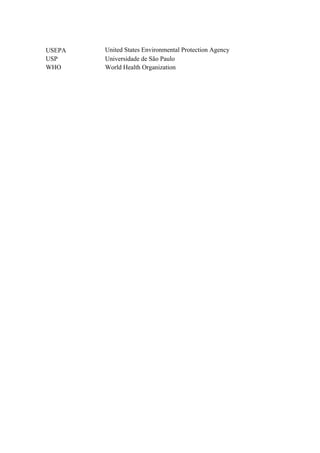

13 USEPA United States Environmental Protection Agency USP Universidade de São Paulo WHO World Health Organization

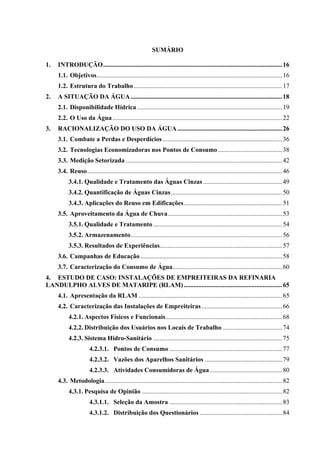

14 SUMÁRIO 1. INTRODUÇÃO...............................................................................................................16 1.1. Objetivos................................................................................................................... 16 1.2. Estrutura do Trabalho ............................................................................................ 17 2. A SITUAÇÃO DA ÁGUA .............................................................................................. 18 2.1. Disponibilidade Hídrica .......................................................................................... 19 2.2. O Uso da Água ......................................................................................................... 22 3. RACIONALIZAÇÃO DO USO DA ÁGUA ................................................................. 26 3.1. Combate a Perdas e Desperdícios .......................................................................... 36 3.2. Tecnologias Economizadoras nos Pontos de Consumo ........................................ 38 3.3. Medição Setorizada ................................................................................................. 42 3.4. Reuso......................................................................................................................... 46 3.4.1. Qualidade e Tratamento das Águas Cinzas ................................................. 49 3.4.2. Quantificação de Águas Cinzas ..................................................................... 50 3.4.3. Aplicações do Reuso em Edificações............................................................. 51 3.5. Aproveitamento da Água de Chuva....................................................................... 53 3.5.1. Qualidade e Tratamento ................................................................................ 54 3.5.2. Armazenamento.............................................................................................. 56 3.5.3. Resultados de Experiências............................................................................ 57 3.6. Campanhas de Educação ........................................................................................ 58 3.7. Caracterização do Consumo de Água.................................................................... 60 4. ESTUDO DE CASO: INSTALAÇÕES DE EMPREITEIRAS DA REFINARIA LANDULPHO ALVES DE MATARIPE (RLAM) ............................................................. 65 4.1. Apresentação da RLAM ......................................................................................... 65 4.2. Caracterização das Instalações de Empreiteiras .................................................. 66 4.2.1. Aspectos Físicos e Funcionais ........................................................................ 68 4.2.2. Distribuição dos Usuários nos Locais de Trabalho ..................................... 74 4.2.3. Sistema Hidro-Sanitário ................................................................................ 75 4.2.3.1. Pontos de Consumo ...................................................................... 77 4.2.3.2. Vazões dos Aparelhos Sanitários ................................................ 79 4.2.3.3. Atividades Consumidoras de Água ............................................. 80 4.3. Metodologia.............................................................................................................. 82 4.3.1. Pesquisa de Opinião ....................................................................................... 82 4.3.1.1. Seleção da Amostra ...................................................................... 83 4.3.1.2. Distribuição dos Questionários ................................................... 84

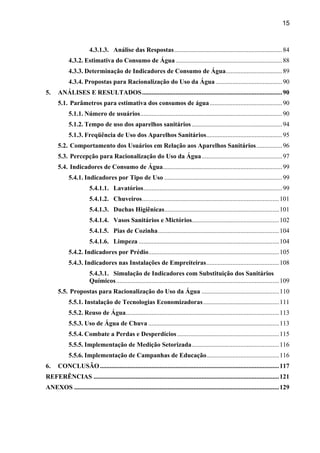

15 4.3.1.3. Análise das Respostas................................................................... 84 4.3.2. Estimativa do Consumo de Água .................................................................. 88 4.3.3. Determinação de Indicadores de Consumo de Água................................... 89 4.3.4. Propostas para Racionalização do Uso da Água ......................................... 90 5. ANÁLISES E RESULTADOS.......................................................................................90 5.1. Parâmetros para estimativa dos consumos de água ............................................. 90 5.1.1. Número de usuários........................................................................................ 90 5.1.2. Tempo de uso dos aparelhos sanitários ........................................................ 94 5.1.3. Freqüência de Uso dos Aparelhos Sanitários............................................... 95 5.2. Comportamento dos Usuários em Relação aos Aparelhos Sanitários ................ 96 5.3. Percepção para Racionalização do Uso da Água.................................................. 97 5.4. Indicadores de Consumo de Água.......................................................................... 99 5.4.1. Indicadores por Tipo de Uso ......................................................................... 99 5.4.1.1. Lavatórios...................................................................................... 99 5.4.1.2. Chuveiros..................................................................................... 101 5.4.1.3. Duchas Higiênicas....................................................................... 101 5.4.1.4. Vasos Sanitários e Mictórios...................................................... 102 5.4.1.5. Pias de Cozinha........................................................................... 104 5.4.1.6. Limpeza ....................................................................................... 104 5.4.2. Indicadores por Prédio................................................................................. 105 5.4.3. Indicadores nas Instalações de Empreiteiras............................................. 108 5.4.3.1. Simulação de Indicadores com Substituição dos Sanitários Químicos..................................................................................................... 109 5.5. Propostas para Racionalização do Uso da Água ................................................ 110 5.5.1. Instalação de Tecnologias Economizadoras ............................................... 111 5.5.2. Reuso de Água............................................................................................... 113 5.5.3. Uso de Água de Chuva ................................................................................. 113 5.5.4. Combate a Perdas e Desperdícios ............................................................... 115 5.5.5. Implementação de Medição Setorizada...................................................... 116 5.5.6. Implementação de Campanhas de Educação............................................. 116 6. CONCLUSÃO ............................................................................................................... 117 REFERÊNCIAS ................................................................................................................... 121 ANEXOS ............................................................................................................................... 129
16 1. INTRODUÇÃO Os levantamentos científicos sobre os impactos negativos que têm acometido os recursos hídricos e levado várias localidades a vivenciarem situações de escassez de água, como também alertado outras para um estado limite de uso desse recurso devido à sua qualidade, têm proporcionado uma mobilização de diversas esferas de atuação para uma racionalização do uso da água. Dentre essas mobilizações têm sido criados programas que apresentam medidas para um melhor uso desse insumo, como também indicação de alternativas de fontes de abastecimento visando uma redução no consumo de água potável em atividades que podem ser realizadas com uma água de qualidade inferior. No meio urbano, escolas, universidades, residências e edifícios comerciais têm sido estudados, conseguindo-se resultados significativos nas suas intervenções, e têm trazido valores de indicadores de consumo de água que podem ser utilizados em levantamentos de tipologias similares, resguardando-se características de clima, cultura, hábitos de uso e outros. Estudos nesse sentido envolvendo instalações provisórias, como as dos canteiros de obras, não têm sido encontrados na literatura. Nestas instalações, além do consumo inerente ao processo produtivo, existe uma parcela de uso doméstico referente ao uso de vestiários pelos trabalhadores, preparo de refeições, uso de sanitários e outros usos em conformidade com as edificações existentes. Considerando a similaridade das Instalações de Empreiteiras da Refinaria Landulpho Alves de Mataripe (Rlam), em termos de suas edificações e rotina de funcionamento, com as instalações provisórias que são utilizadas em implantação de obras, esse estudo vem contribuir com mais essa tipologia no conhecimento das suas características quanto à utilização da água e proposição da racionalização do seu uso. 1.1. Objetivos O presente estudo tem o seguinte objetivo geral: • Definir indicadores de consumo de água em instalações provisórias de obras. Enquanto objetivos específicos estão: • Estimar o consumo de água nas instalações em estudo. • Comparar os indicadores definidos com os valores encontrados na literatura.
17 • Caracterizar a distribuição do consumo de água por tipos de uso. • Propor medidas de racionalização do uso da água. • Simular retornos de economia de água a partir da implementação da racionalização do uso da água. 1.2. Estrutura do Trabalho O trabalho foi estruturado em 6 capítulos, sendo que no capitulo 1 é realizada uma introdução com apresentação dos objetivos e da estrutura desenvolvida. No capitulo 2 é apresentado um panorama sobre a situação da água no Brasil e no mundo, destacando sua disponibilidade e formas de uso, a fim de contextualizar o tema e sensibilizar ações com vistas à redução do consumo de água no planeta. São destacados os usos da água que mais impactam nesse cenário crítico e os quantitativos de água disponível e consumida. O Capítulo 3 aborda a racionalização do uso da água, com a apresentação de alguns programas nacionais e internacionais, e seus resultados, bem como são descritas as ações que têm sido utilizadas para melhoria do uso da água. Neste capítulo também é dedicado um item específico para caracterização do consumo de água, onde é destacada a importância da determinação de indicadores de consumo de água e são apresentados alguns valores para subsidiar os resultados encontrados neste estudo. O Capítulo 4 dedica-se à apresentação da área de estudo e da metodologia seguida. São descritas as instalações prediais quanto à distribuição física e funcionamento, bem como a distribuição da população que utiliza o local e seus horários de atividades. Em seguida, são analisadas as instalações hidro-sanitárias, compreendendo a distribuição de alimentação de água nas edificações e seus pontos de consumo, detalhando as atividades que envolvem o uso de água. Ainda na metodologia, são detalhadas a pesquisa de opinião, realizada junto aos usuários, e os procedimentos utilizados para obtenção dos parâmetros para cálculo dos consumos de água, bem como para a determinação dos indicadores. Os consumos calculados e respectivos indicadores encontram-se apresentados no Capítulo 5, onde são analisados por tipo de uso, por prédios e para as Instalações como um todo. No Capítulo 5 também são apresentadas propostas para redução do consumo de água nas instalações em estudo, procurando-se a indicação de medidas de racionalização nas áreas que apresentaram maiores impactos de consumo e que contenham condições favoráveis para sua

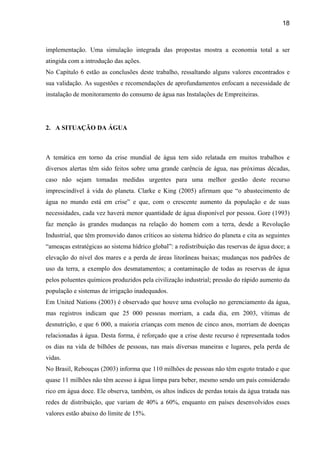

18 implementação. Uma simulação integrada das propostas mostra a economia total a ser atingida com a introdução das ações. No Capítulo 6 estão as conclusões deste trabalho, ressaltando alguns valores encontrados e sua validação. As sugestões e recomendações de aprofundamentos enfocam a necessidade de instalação de monitoramento do consumo de água nas Instalações de Empreiteiras. 2. A SITUAÇÃO DA ÁGUA A temática em torno da crise mundial de água tem sido relatada em muitos trabalhos e diversos alertas têm sido feitos sobre uma grande carência de água, nas próximas décadas, caso não sejam tomadas medidas urgentes para uma melhor gestão deste recurso imprescindível à vida do planeta. Clarke e King (2005) afirmam que “o abastecimento de água no mundo está em crise” e que, com o crescente aumento da população e de suas necessidades, cada vez haverá menor quantidade de água disponível por pessoa. Gore (1993) faz menção às grandes mudanças na relação do homem com a terra, desde a Revolução Industrial, que têm promovido danos críticos ao sistema hídrico do planeta e cita as seguintes “ameaças estratégicas ao sistema hídrico global”: a redistribuição das reservas de água doce; a elevação do nível dos mares e a perda de áreas litorâneas baixas; mudanças nos padrões de uso da terra, a exemplo dos desmatamentos; a contaminação de todas as reservas de água pelos poluentes químicos produzidos pela civilização industrial; pressão do rápido aumento da população e sistemas de irrigação inadequados. Em United Nations (2003) é observado que houve uma evolução no gerenciamento da água, mas registros indicam que 25 000 pessoas morriam, a cada dia, em 2003, vítimas de desnutrição, e que 6 000, a maioria crianças com menos de cinco anos, morriam de doenças relacionadas à água. Desta forma, é reforçado que a crise deste recurso é representada todos os dias na vida de bilhões de pessoas, nas mais diversas maneiras e lugares, pela perda de vidas. No Brasil, Rebouças (2003) informa que 110 milhões de pessoas não têm esgoto tratado e que quase 11 milhões não têm acesso à água limpa para beber, mesmo sendo um país considerado rico em água doce. Ele observa, também, os altos índices de perdas totais da água tratada nas redes de distribuição, que variam de 40% a 60%, enquanto em países desenvolvidos esses valores estão abaixo do limite de 15%.

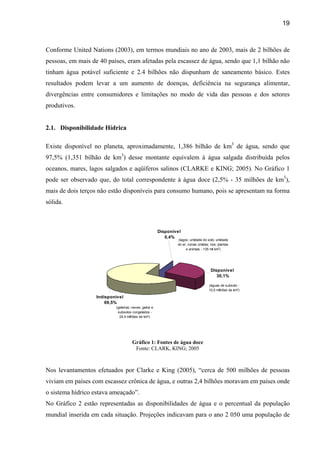

19 Conforme United Nations (2003), em termos mundiais no ano de 2003, mais de 2 bilhões de pessoas, em mais de 40 países, eram afetadas pela escassez de água, sendo que 1,1 bilhão não tinham água potável suficiente e 2.4 bilhões não dispunham de saneamento básico. Estes resultados podem levar a um aumento de doenças, deficiência na segurança alimentar, divergências entre consumidores e limitações no modo de vida das pessoas e dos setores produtivos. 2.1. Disponibilidade Hídrica Existe disponível no planeta, aproximadamente, 1,386 bilhão de km3 de água, sendo que 97,5% (1,351 bilhão de km3) desse montante equivalem à água salgada distribuída pelos oceanos, mares, lagos salgados e aqüíferos salinos (CLARKE e KING; 2005). No Gráfico 1 pode ser observado que, do total correspondente à água doce (2,5% - 35 milhões de km3), mais de dois terços não estão disponíveis para consumo humano, pois se apresentam na forma sólida. Disponível 0,4% (lagos; umidade do solo; umidade do ar; zonas úmidas; rios; plantas e animais - 135 mil km3) Disponível 30,1% (águas de subsolo - 10,5 milhões de km3) Indisponível 69,5% (geleiras; neves; gelos e subsolos congelados - 24,4 milhões de km3) Gráfico 1: Fontes de água doce Fonte: CLARK, KING; 2005 Nos levantamentos efetuados por Clarke e King (2005), “cerca de 500 milhões de pessoas viviam em países com escassez crônica de água, e outras 2,4 bilhões moravam em países onde o sistema hídrico estava ameaçado”. No Gráfico 2 estão representadas as disponibilidades de água e o percentual da população mundial inserida em cada situação. Projeções indicavam para o ano 2 050 uma população de
20 8,9 bilhões de pessoas, sendo que talvez 4 bilhões, em países com escassez crônica de água (CLARKE e KING; 2005). Suficiência Água escassa relativa 17,9% 7,8% Água no limite 26,7% Abundância 16,8% Água insuficiente 34,7% Gráfico 2: Porcentagem da população mundial com diferentes disponibilidades de água Fonte: CLARK e KING; 2005 Neste contexto, os países da América do Sul estão inseridos na classificação de países com abundância de suprimento de água, com exceção da Argentina, que foi colocada na posição de país com suficiência relativa de água. Segundo Shiklomanov (1998), o valor estimado para fontes mundiais de águas renováveis era de 42 700 km3 por ano, considerando uma grande variação espacial e temporal. Em termos percentuais, nos continentes, esta distribuição está representada na Tabela 1. Tabela 1: Distribuição de água doce no mundo Região Parcela (%) África 9,7 Américas 39,6 Ásia 31,8 Europa 15,0 Oceania 3,9 Fonte: Adaptado de ANA (2007) Sob a ótica global, a quantidade de água doce é suficiente para atendimento a toda à população, mas existe irregularidade na sua distribuição territorial e na demanda de uso que vai variar em função do desenvolvimento do país. A existência de uma crescente degradação da qualidade da água também vem contribuindo para o atual cenário de escassez, como informa Tundisi (2003), ao revelar que os estoques de águas superficiais e subterrâneas têm sofrido grandes alterações.

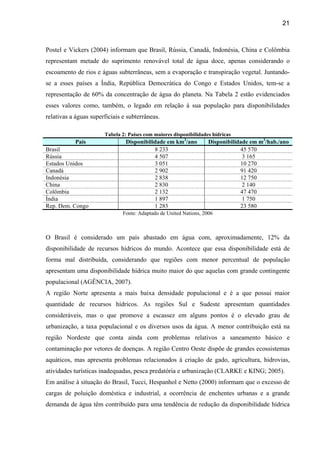

21 Postel e Vickers (2004) informam que Brasil, Rússia, Canadá, Indonésia, China e Colômbia representam metade do suprimento renovável total de água doce, apenas considerando o escoamento de rios e águas subterrâneas, sem a evaporação e transpiração vegetal. Juntando- se a esses países a Índia, República Democrática do Congo e Estados Unidos, tem-se a representação de 60% da concentração de água do planeta. Na Tabela 2 estão evidenciados esses valores como, também, o legado em relação à sua população para disponibilidades relativas a águas superficiais e subterrâneas. Tabela 2: Países com maiores disponibilidades hídricas País Disponibilidade em km3/ano Disponibilidade em m3/hab./ano Brasil 8 233 45 570 Rússia 4 507 3 165 Estados Unidos 3 051 10 270 Canadá 2 902 91 420 Indonésia 2 838 12 750 China 2 830 2 140 Colômbia 2 132 47 470 Índia 1 897 1 750 Rep. Dem. Congo 1 283 23 580 Fonte: Adaptado de United Nations, 2006 O Brasil é considerado um país abastado em água com, aproximadamente, 12% da disponibilidade de recursos hídricos do mundo. Acontece que essa disponibilidade está de forma mal distribuída, considerando que regiões com menor percentual de população apresentam uma disponibilidade hídrica muito maior do que aquelas com grande contingente populacional (AGÊNCIA, 2007). A região Norte apresenta a mais baixa densidade populacional e é a que possui maior quantidade de recursos hídricos. As regiões Sul e Sudeste apresentam quantidades consideráveis, mas o que promove a escassez em alguns pontos é o elevado grau de urbanização, a taxa populacional e os diversos usos da água. A menor contribuição está na região Nordeste que conta ainda com problemas relativos a saneamento básico e contaminação por vetores de doenças. A região Centro Oeste dispõe de grandes ecossistemas aquáticos, mas apresenta problemas relacionados à criação de gado, agricultura, hidrovias, atividades turísticas inadequadas, pesca predatória e urbanização (CLARKE e KING; 2005). Em análise à situação do Brasil, Tucci, Hespanhol e Netto (2000) informam que o excesso de cargas de poluição doméstica e industrial, a ocorrência de enchentes urbanas e a grande demanda de água têm contribuído para uma tendência de redução da disponibilidade hídrica
22 dos grandes centros urbanos. Eles citam, como exemplo, os freqüentes racionamentos que já ocorrem em Recife e São Paulo. Segundo o Plano Estadual de Recursos Hídricos da Bahia (PERH-BA), o estado da Bahia apresenta duas situações distintas em relação aos recursos hídricos. De um lado, representado pelo semi-árido, que ocupa em torno de 69% do estado, a situação é de escassez de recursos hídricos, já na outra vertente, está uma região mais úmida com uma oferta hídrica mais confortável, mesmo com a concentração de grandes demandas hídricas. Neste segundo caso está inserida a bacia hidrográfica Recôncavo Norte que abriga o local de estudo deste trabalho, onde, como estratégia de gerenciamento, o PERH-BA recomenda a racionalização do uso da água e o controle de atividades que impactam na qualidade das fontes de água (PERH-BA, 2003). 2.2. O Uso da Água Os recursos hídricos sempre receberam considerável pressão, à medida que há aumento do desenvolvimento econômico e da renda per capita. Como a água é um fator inerente ao desenvolvimento e está relacionada com a economia, os seus diversos usos tendem a crescer com a diversificação das atividades econômicas, bem como com a demanda exigida para atingir níveis de sustentação correlatos com a demanda da sociedade de consumo e da produção industrial e agrícola (TUNDISI, 2003). Para ilustração do crescimento do consumo de água, em termos mundiais, são apresentados na Tabela 3 dados resultantes de uma pesquisa realizada por pesquisadores do State Hydrologic Institute (SHI) de São Petersburgo. Na tabela são apresentados valores para vários períodos relativos à água captada e consumida em necessidades urbanas, industriais, agrícolas e inclusive perdas de evaporação. Os dados representam estimativas e projeções referentes a aproximadamente 150 países e estão organizados por continentes. Os dados mostram que o consumo de água nos diversos continentes não é homogêneo e indicam o grande e dramático crescimento de água retirada e consumida no século 20. Gleick (2003) comenta que no início do século 20 a América do Norte e a Europa contabilizavam 19% do total estimado de água retirada. Já por volta de 1 995 esses continentes representavam 30% do total, refletindo o crescimento da industrialização.
23 Tabela 3: Estimativas e projeções de água retirada e consumida por Continente Projeção de Histórico de Estimativas (km3/ano) Continente consumo(km3/ano) 1900 1940 1950 1960 1970 1980 1990 1995 2000 2010 2025 Europa 37,5a 71 93,8 185 294 445 491 511 534 578 619 17,6b 29,8 38,4 53,9 81,8 158 183 187 191 202 217 América do 70 221 286 410 555 677 652 685 705 744 786 Norte 29,2 83,8 104 138 181 221 221 238 243 255 269 África 41,0 49,0 56,0 86,0 116 168 199 215 230 270 331 34,0 39,0 44,0 66,0 88,0 129 151 160 169 190 216 Ásia 414 689 860 1222 1499 1784 2067 2157 2245 2483 3104 322 528 654 932 1116 1324 1529 1565 1603 1721 1971 América do 15,2 27,7 59,4 68,5 85,2 111 152 166 180 213 257 sul 11,3 20,6 41,7 44,4 57,8 71,0 91,4 97,7 104 112 122 Austrália e 1,6 6,8 10,3 17,4 23,3 29,4 28,5 30,5 32,6 35,6 39,6 Oceania 0,6 3,4 5,1 9,0 11,9 14,6 16,4 17,6 18,9 21 23,1 Total 579 1065 1366 1989 2573 3214 3590 3765 3927 4324 5137 (aprox.) 415 704 887 1243 1536 1918 2192 2265 2329 2501 2818 a Números sublinhados referem-se à estimativa de água retirada b Números itálicos referem-se à estimativa de água consumida Fonte: Gleick, 2003 Segundo a ANA, a vazão de retirada no Brasil, tendo como base o ano 2000, é de 1 592 m3/s (50,2 km3/ano), para um consumo na faixa de 841 m3/s (26,5 km3/ano). Desse total, a região hidrográfica do Paraná é responsável por 30% da retirada, seguida da região Atlântico Sul com 15%. A região Atlântico Leste, onde se localiza o estado da Bahia, contribui com 4% do total, com uma retirada de 68 m3/s (2,1 km3/ano) (AGÊNCIA, 2007a). No Gráfico 3 é apresentado um perfil das contribuições de retirada e consumo no Brasil, por tipo de utilização. Observa-se que há um predomínio de vazão de contribuição na atividade de irrigação, em relação às outras. 100% Percentual de Consumo 80% Irrigação Industrial 60% Animal 40% Rural Urbano 20% 0% Retirada Consumo Gráfico 3: Relação de retirada e consumo de água no Brasil Fonte: AGÊNCIA (2007a)
24 Em termos globais a agricultura é também a responsável pela maior taxa de consumo, em função da irrigação, conforme afirmam Postel e Vickers (2004), com uma contribuição em torno de 70%. Os outros dois setores que representam os usos da água, em termos mundiais, são a indústria (22%) e o consumo doméstico (8%). Gleick (2003) informa que o consumo de água é função de diversos fatores, ao longo do mundo, como extensão e forma do desenvolvimento socioeconômico; condições climáticas; tamanho da população e natureza física da região. Sendo assim, observa-se que as taxas de consumo para os diversos usos variam para cada local. Algumas considerações, para cada tipo de consumo, serão apresentadas a seguir, considerando-se o agrupamento dos usos em termos doméstico, industrial e agrícola. Uso na Agricultura Conforme já visto, este uso se caracteriza na irrigação de plantações que, segundo Shiklomanov (1998), teve sua maior expansão no século vinte quando se tornou o principal consumidor de água em muitos países. Ele aponta que 15% de toda a terra cultivada são irrigadas. Em função desse alto consumo na agricultura, onde a água é vital para a produção de alimentos, Gleick (2003) considera que este setor deve receber uma atenção especial quando se trata de aperfeiçoamentos do uso da água. Os países industrializados são responsáveis por cerca de 25% das lavouras irrigadas, sendo que de 1961 a 1999 houve um aumento significativo de terras irrigadas em todo o mundo (Tabela 4). Tabela 4: Percentual de aumento de terras irrigadas (1961 – 1999) Ásia Ocidental América Europa Ásia e África América do Latina e Pacífico Norte Caribe 256% 188% 178% 166% 151% 142% Fonte: Adaptado de Clarke e King , 2005 Nas metodologias de irrigação de superfície e por aspersão, mais de 25% da água pode se perder pela evaporação. Já na irrigação por gotejamento, a perda é de apenas cinco por cento. Em Selborne (2001) o aperfeiçoamento da eficiência do uso da água na irrigação é apontado como uma questão tecnicamente possível e que teriam que ser levados em conta os problemas de encharcamento e salinização provenientes do uso excessivo da água e de sistemas de drenagem inadequados. Para redução dos impactos da irrigação na extração de recursos

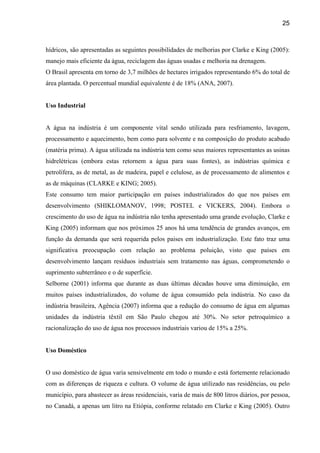

25 hídricos, são apresentadas as seguintes possibilidades de melhorias por Clarke e King (2005): manejo mais eficiente da água, reciclagem das águas usadas e melhoria na drenagem. O Brasil apresenta em torno de 3,7 milhões de hectares irrigados representando 6% do total de área plantada. O percentual mundial equivalente é de 18% (ANA, 2007). Uso Industrial A água na indústria é um componente vital sendo utilizada para resfriamento, lavagem, processamento e aquecimento, bem como para solvente e na composição do produto acabado (matéria prima). A água utilizada na indústria tem como seus maiores representantes as usinas hidrelétricas (embora estas retornem a água para suas fontes), as indústrias química e petrolífera, as de metal, as de madeira, papel e celulose, as de processamento de alimentos e as de máquinas (CLARKE e KING; 2005). Este consumo tem maior participação em países industrializados do que nos países em desenvolvimento (SHIKLOMANOV, 1998; POSTEL e VICKERS, 2004). Embora o crescimento do uso de água na indústria não tenha apresentado uma grande evolução, Clarke e King (2005) informam que nos próximos 25 anos há uma tendência de grandes avanços, em função da demanda que será requerida pelos paises em industrialização. Este fato traz uma significativa preocupação com relação ao problema poluição, visto que países em desenvolvimento lançam resíduos industriais sem tratamento nas águas, comprometendo o suprimento subterrâneo e o de superfície. Selborne (2001) informa que durante as duas últimas décadas houve uma diminuição, em muitos países industrializados, do volume de água consumido pela indústria. No caso da indústria brasileira, Agência (2007) informa que a redução do consumo de água em algumas unidades da indústria têxtil em São Paulo chegou até 30%. No setor petroquímico a racionalização do uso de água nos processos industriais variou de 15% a 25%. Uso Doméstico O uso doméstico de água varia sensivelmente em todo o mundo e está fortemente relacionado com as diferenças de riqueza e cultura. O volume de água utilizado nas residências, ou pelo município, para abastecer as áreas residenciais, varia de mais de 800 litros diários, por pessoa, no Canadá, a apenas um litro na Etiópia, conforme relatado em Clarke e King (2005). Outro
26 exemplo é apresentado em Postel e Vickers (2004): no Reino Unido o consumo doméstico é de apenas 70% da água consumida pelo americano mais poupador. Diante da crítica situação mundial da água, seguem algumas medidas que Shiklomanov (1998) indica como necessárias a serem aplicadas no presente e no futuro: • Economia no uso de água e proteção dos recursos de água a partir de uma redução drástica no consumo, especialmente nas áreas agrícolas e industriais. • Redução ou eliminação de descarga de efluentes nos sistemas hidrológicos. • Mais uso de água salgada. • Uso de águas subterrâneas e glaciares, aqüíferos e águas estocadas em lagos. • Redistribuição espacial e temporal dos recursos de água. 3. RACIONALIZAÇÃO DO USO DA ÁGUA A fim de subsidiar a necessidade de implantação de medidas de racionalização do uso da água, na área de abrangência desse estudo, serão aqui apresentados alguns programas, em nível nacional e internacional, que têm mobilizado as diversas esferas de atuação em diferentes tipologias de edificações. Esses programas se baseiam em ações envolvendo oferta e demanda de água voltados para um melhor uso da água, seja no meio urbano ou rural, desde edificações isoladas até indústrias, áreas agrícolas e cidades e têm apresentado resultados que justificam a ampliação de suas aplicações. Embora não se tenha encontrado referências que contemplem de forma integral a tipologia em estudo, pois a maioria dos programas encontrados na literatura é destinada às edificações dos tipos residencial, escolar e comercial, as ações propostas nos programas, segundo os autores podem ser adequadas a outras tipologias. Com base em Agência (2005), um conceito para programa de conservação da água seria qualquer ação que reduza a quantidade extraída em fontes de suprimento, reduza o consumo e o desperdício, aumente a eficiência do uso ou aumente a reciclagem e o reuso de água. A fim de preservarem-se os recursos hídricos, Oliveira (1999) informa que o gerenciamento da utilização da água deve abranger os três níveis sistêmicos citados a seguir: Nível macro – sistemas hidrográficos;
27 Nível meso – sistemas públicos urbanos de abastecimento de água e de coleta de esgoto sanitário; Nível micro – sistemas prediais. As ações de racionalização de água a serem estudadas neste trabalho se situam no nível micro, pois, conforme definido em Oliveira (1999), a sua implantação se dará pelo proprietário das instalações. A seguir serão apresentados alguns programas já implementados, abordando-se suas estruturas e ações, bem como alguns resultados globais obtidos. Programa de Uso Racional da Água - PURA Este programa foi criado em 1995 através de um convênio entre a Escola Politécnica da USP, a Companhia de Saneamento Básico do Estado de São Paulo (SABESP) e o Instituto de Pesquisas Tecnológicas (IPT), voltado para o uso racional de água nos sistemas prediais. Segundo Santos (2006), o PURA tem as seguintes metas básicas: • Quantificar a eficiência no uso de aparelhos economizadores de água; • Desenvolver e disponibilizar produtos integrados com o uso racional e conservativo da água; • Gerar documentos técnicos e institucionais relativos às ações do programa. O programa é estruturado em seis macroprogramas integrados, a saber: • Projeto 1) Banco de dados sobre tecnologias, documentos técnicos e estudos de caso – objetiva disponibilizar informações diversas ao público em geral; • Projeto 2) Laboratório Institucional do Programa do Uso Racional da Água em Edifícios (LIPURA) – refere-se a um conjunto de laboratórios institucionais e privados que objetivam avaliar a eficiência de produtos, processos, componentes e sistemas voltados para o uso racional da água; • Projeto 3) Programa de avaliação e adequação de tecnologias – aqui são previstas ações de checagem de tecnologias, objetivando a não permanência no mercado de produtos inadequados; • Projeto 4) Caracterização da demanda e o impacto das ações de economia no setor residencial – são previstas ações para caracterização e definição de modelo para a demanda de água. • Projeto 5) Documentos relacionados às leis, regulamentos e programas de garantia de qualidade – estabelece bases documentais para a implementação do PURA e

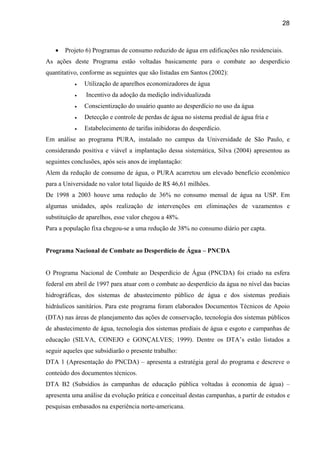

28 • Projeto 6) Programas de consumo reduzido de água em edificações não residenciais. As ações deste Programa estão voltadas basicamente para o combate ao desperdício quantitativo, conforme as seguintes que são listadas em Santos (2002): • Utilização de aparelhos economizadores de água • Incentivo da adoção da medição individualizada • Conscientização do usuário quanto ao desperdício no uso da água • Detecção e controle de perdas de água no sistema predial de água fria e • Estabelecimento de tarifas inibidoras do desperdício. Em análise ao programa PURA, instalado no campus da Universidade de São Paulo, e considerando positiva e viável a implantação dessa sistemática, Silva (2004) apresentou as seguintes conclusões, após seis anos de implantação: Alem da redução de consumo de água, o PURA acarretou um elevado benefício econômico para a Universidade no valor total líquido de R$ 46,61 milhões. De 1998 a 2003 houve uma redução de 36% no consumo mensal de água na USP. Em algumas unidades, após realização de intervenções em eliminações de vazamentos e substituição de aparelhos, esse valor chegou a 48%. Para a população fixa chegou-se a uma redução de 38% no consumo diário per capta. Programa Nacional de Combate ao Desperdício de Água – PNCDA O Programa Nacional de Combate ao Desperdício de Água (PNCDA) foi criado na esfera federal em abril de 1997 para atuar com o combate ao desperdício da água no nível das bacias hidrográficas, dos sistemas de abastecimento público de água e dos sistemas prediais hidráulicos sanitários. Para este programa foram elaborados Documentos Técnicos de Apoio (DTA) nas áreas de planejamento das ações de conservação, tecnologia dos sistemas públicos de abastecimento de água, tecnologia dos sistemas prediais de água e esgoto e campanhas de educação (SILVA, CONEJO e GONÇALVES; 1999). Dentre os DTA’s estão listados a seguir aqueles que subsidiarão o presente trabalho: DTA 1 (Apresentação do PNCDA) – apresenta a estratégia geral do programa e descreve o conteúdo dos documentos técnicos. DTA B2 (Subsídios às campanhas de educação pública voltadas à economia de água) – apresenta uma análise da evolução prática e conceitual destas campanhas, a partir de estudos e pesquisas embasados na experiência norte-americana.
29 DTA F1 (Tecnologias poupadoras nos sistemas prediais) – apresenta as diversas tecnologias poupadoras de água, disponíveis em nível mundial, e com base nas experiências internacionais, cientificas e tecnológicas, sugere ações que podem ser implementadas em nível nacional. DTA D3 (Micromedição) – apresenta os sistemas de micromedição englobando os principais tipos de micromedidores, critérios de seleção e aquisição, processos de instalação e monitoramento e enfatiza sua importância em programas de conservação de água. Programa de Conservação de Água da UNICAMP - PRO-ÁGUA/UNICAMP Programa desenvolvido pela Universidade Estadual de Campinas pela equipe do Laboratório de Ensino e Pesquisas em Sistemas Prediais do departamento de Arquitetura e Construção da Faculdade de Engenharia civil da UNICAMP. Segundo Programa (200-?), o Pro-água/Unicamp teve inicio em 1999 tendo como principal objetivo a implantação de medidas que levem ao uso racional de água e a conscientização dos usuários sobre a importância da conservação desse recurso nos edifícios localizados na Cidade Universitária Professor Zeferino Vaz. O PRÓ-ÁGUA / UNICAMP contempla as duas fases descritas a seguir: Fase I: • Levantamento cadastral, • Detecção e conserto de vazamentos, • Implantação de telemedição, • Instalação de componentes economizadores e • Avaliação do desempenho pelos usuários. Fase II: • Análise de tecnologias economizadoras para usos específicos e • Implantação de sistema de gestão dos sistemas prediais no campus. Antes da implantação do programa o consumo médio mensal de água da UNICAMP estava na faixa de 98.000 a 100.000 m³. Em 2001, este número encontrava-se em torno de 80.000 m³ (PROGRAMA, 200-?). Programa de Uso Racional da Água da UFBA - ÁGUAPURA Programa desenvolvido pela Universidade Federal da Bahia, através da Rede de Tecnologias Limpas – TECLIM em 2002 e segundo TECLIM (200-?), tem os seguintes objetivos:
30 • Reduzir o consumo de água na UFBA através da minimização das perdas e desperdícios; • Difundir em toda a comunidade UFBA conceitos do uso racional da água; • Implantação de Tecnologias Limpas. O programa está em andamento e consiste de três etapas, conforme a seguir: • Etapa 1 (Ação Emergencial): minimização das perdas e desperdícios: • Consolidar e ampliar o trabalho da equipe de campo. • Redução do consumo de água e valores pagos à Embasa para 70% do valor 2003 até o final da etapa; • Etapa 2: Manutenção e aprimoramento da redução obtida: • Redução do consumo de água e valores pagos a Embasa para 50% do valor 2003 até o final da etapa; • Inserção do programa nas Unidades; • Redução do tempo de atendimento a chamadas para conserto de perdas para metade do atingido na Etapa1; • Captação de financiamentos para pesquisa / projetos cooperativos. • Etapa 3: Implantação de (TL & P+L) • Consolidação e manutenção dos programas implantados nas etapas 1 e 2; • Redução do consumo de água da UFBA para 25% do consumo de 2003; • Implantação de Tecnologias Limpas: Tratamento de efluentes e reuso da água recuperada; Implantação de redes duplas de água; Aproveitamento da água de chuva; Uso de água de poço. Desde o inicio do programa, o consumo da Universidade foi reduzido 43%, passando de um histórico de 290 mil m3 para 164 mil m3, alcançados em 2007. Outros Programas e Iniciativas Em seu projeto de pesquisa, encaminhado ao CNPQ, Santos (2006) apresenta o Programa de Gestão do Uso da Água em Edificações (PGUAE), no Paraná, que tem enfoque na previsão da gestão qualitativa e quantitativa da água. A esquematização desse programa está apresentada no Fluxograma 1.

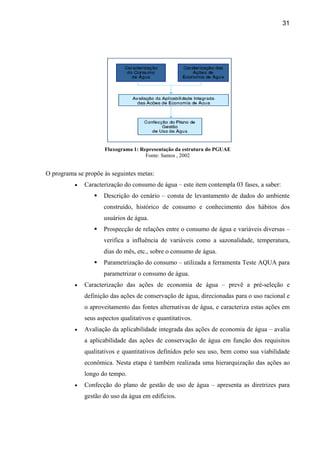

31 Fluxograma 1: Representação da estrutura do PGUAE Fonte: Santos , 2002 O programa se propõe às seguintes metas: • Caracterização do consumo de água – este item contempla 03 fases, a saber: Descrição do cenário – consta de levantamento de dados do ambiente construído, histórico de consumo e conhecimento dos hábitos dos usuários de água. Prospecção de relações entre o consumo de água e variáveis diversas – verifica a influência de variáveis como a sazonalidade, temperatura, dias do mês, etc., sobre o consumo de água. Parametrização do consumo – utilizada a ferramenta Teste AQUA para parametrizar o consumo de água. • Caracterização das ações de economia de água – prevê a pré-seleção e definição das ações de conservação de água, direcionadas para o uso racional e o aproveitamento das fontes alternativas de água, e caracteriza estas ações em seus aspectos qualitativos e quantitativos. • Avaliação da aplicabilidade integrada das ações de economia de água – avalia a aplicabilidade das ações de conservação de água em função dos requisitos qualitativos e quantitativos definidos pelo seu uso, bem como sua viabilidade econômica. Nesta etapa é também realizada uma hierarquização das ações ao longo do tempo. • Confecção do plano de gestão de uso de água – apresenta as diretrizes para gestão do uso da água em edifícios.
32 No trabalho de Sautchúk (2004) é apresentado o Programa de Conservação de Água (PCA) que visa a otimização do uso da água e a utilização de fontes alternativas, observando-se os diferentes níveis de potabilidade necessários ao uso. Ela reforça que essa otimização implica em uma redução do volume de efluentes gerados. No Fluxograma 2 está representada a esquematização de um PCA para edificações existentes, conforme concepção de Sautchúk (2004). Fluxograma 2: Visão macro de um Programa de Conservação de Água Fonte: Sautchúk, 2004 Observa-se que há uma indicação de uso de fontes alternativas para suprimento do sistema, bem como uma preocupação com a reutilização do efluente gerado. Em 2005 foi lançado o Manual de Conservação e Reuso da água em Edificações, que teve a parceria da ANA (Agência Nacional de Águas), Fiesp (Federação das Indústrias do Estado de São Paulo) e do SindusCon-SP (Sindicato da Indústria da Construção Civil do Estado de São Paulo). Em Agência (2005) é sugerida a ênfase em conservação de água, uma vez que esta cuida da gestão da demanda e da oferta de água preocupando-se também com a destinação que é dada em função da qualidade com que ela se apresenta. Ao conjunto dessas ações eles denominam de Programa de Conservação de Água (PCA). Dentre as práticas já em uso, Agência (2005) recomenda o reuso, a reciclagem, a gestão da demanda, a redução de perdas e minimização da geração de efluentes como instrumentos para gerir os recursos hídricos e reduzir a poluição. Apoiando essa posição, Santos (2006)

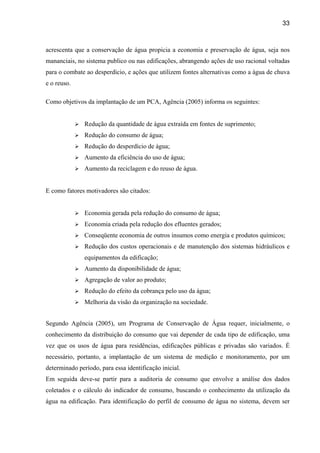

33 acrescenta que a conservação de água propicia a economia e preservação de água, seja nos mananciais, no sistema publico ou nas edificações, abrangendo ações de uso racional voltadas para o combate ao desperdício, e ações que utilizem fontes alternativas como a água de chuva e o reuso. Como objetivos da implantação de um PCA, Agência (2005) informa os seguintes: Redução da quantidade de água extraída em fontes de suprimento; Redução do consumo de água; Redução do desperdício de água; Aumento da eficiência do uso de água; Aumento da reciclagem e do reuso de água. E como fatores motivadores são citados: Economia gerada pela redução do consumo de água; Economia criada pela redução dos efluentes gerados; Conseqüente economia de outros insumos como energia e produtos químicos; Redução dos custos operacionais e de manutenção dos sistemas hidráulicos e equipamentos da edificação; Aumento da disponibilidade de água; Agregação de valor ao produto; Redução do efeito da cobrança pelo uso da água; Melhoria da visão da organização na sociedade. Segundo Agência (2005), um Programa de Conservação de Água requer, inicialmente, o conhecimento da distribuição do consumo que vai depender de cada tipo de edificação, uma vez que os usos de água para residências, edificações públicas e privadas são variados. É necessário, portanto, a implantação de um sistema de medição e monitoramento, por um determinado período, para essa identificação inicial. Em seguida deve-se partir para a auditoria de consumo que envolve a análise dos dados coletados e o cálculo do indicador de consumo, buscando o conhecimento da utilização da água na edificação. Para identificação do perfil de consumo de água no sistema, devem ser

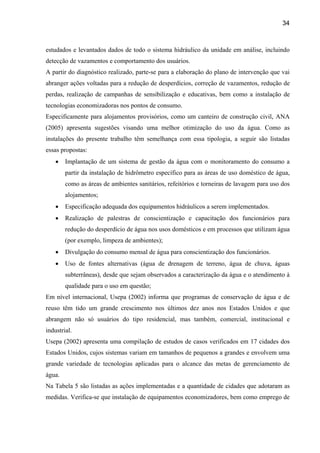

34 estudados e levantados dados de todo o sistema hidráulico da unidade em análise, incluindo detecção de vazamentos e comportamento dos usuários. A partir do diagnóstico realizado, parte-se para a elaboração do plano de intervenção que vai abranger ações voltadas para a redução de desperdícios, correção de vazamentos, redução de perdas, realização de campanhas de sensibilização e educativas, bem como a instalação de tecnologias economizadoras nos pontos de consumo. Especificamente para alojamentos provisórios, como um canteiro de construção civil, ANA (2005) apresenta sugestões visando uma melhor otimização do uso da água. Como as instalações do presente trabalho têm semelhança com essa tipologia, a seguir são listadas essas propostas: • Implantação de um sistema de gestão da água com o monitoramento do consumo a partir da instalação de hidrômetro específico para as áreas de uso doméstico de água, como as áreas de ambientes sanitários, refeitórios e torneiras de lavagem para uso dos alojamentos; • Especificação adequada dos equipamentos hidráulicos a serem implementados. • Realização de palestras de conscientização e capacitação dos funcionários para redução do desperdício de água nos usos domésticos e em processos que utilizam água (por exemplo, limpeza de ambientes); • Divulgação do consumo mensal de água para conscientização dos funcionários. • Uso de fontes alternativas (água de drenagem de terreno, água de chuva, águas subterrâneas), desde que sejam observados a caracterização da água e o atendimento à qualidade para o uso em questão; Em nível internacional, Usepa (2002) informa que programas de conservação de água e de reuso têm tido um grande crescimento nos últimos dez anos nos Estados Unidos e que abrangem não só usuários do tipo residencial, mas também, comercial, institucional e industrial. Usepa (2002) apresenta uma compilação de estudos de casos verificados em 17 cidades dos Estados Unidos, cujos sistemas variam em tamanhos de pequenos a grandes e envolvem uma grande variedade de tecnologias aplicadas para o alcance das metas de gerenciamento de água. Na Tabela 5 são listadas as ações implementadas e a quantidade de cidades que adotaram as medidas. Verifica-se que instalação de equipamentos economizadores, bem como emprego de
35 tarifas e educação pública são as ações que mais tiveram incidência de uso nos estudos apresentados. No Anexo A é apresentada uma tabela contendo os fatores motivadores, bem como as ações e resultados em termos de reduções de água e custo, para cada cidade. Tabela 5: Incidência de ações nos estudos de caso americanos Ações Incidência Instalação de equipamentos economizadores 12 Emprego de tarifas 10 Educação pública 9 Melhorias na irrigação 6 Detecção de conserto e vazamentos 5 Implantação de sistema de medição 3 Reaproveitamento de água 2 Implantação de subsídios de incentivo 2 Otimização do uso da água em paisagismo 2 Implementação de auditorias 2 Fonte: Adaptado de Usepa (2002) Segundo Oliveira (1999), as ações a serem adotadas em um programa de conservação de água podem ser agrupadas conforme a seguir: Ações econômicas – aqui se incluem os incentivos que podem ser subsídios para aquisição de sistemas e componentes economizadores de água e redução de tarifas, como também, os desincentivos econômicos dados a partir da elevação de tarifas de água. Ações sociais – nestas ações estão as campanhas educativas e de conscientização do usuário, em que se procura uma adequação de procedimentos no uso da água e uma mudança de comportamento individual. Ações tecnológicas – aqui estão a substituição de sistemas e componentes convencionais por economizadores, a implantação de sistemas de medição setorizada, a detecção e correção de vazamentos, o reaproveitamento de água e o reuso de água servida. A partir dos programas estudados, foram selecionadas as seguintes ações que serão avaliadas para o estudo de caso deste trabalho e que se enquadram nos agrupamentos acima: Campanhas de educação Combate a perdas e desperdícios Tecnologias economizadoras nos pontos de consumo Medição setorizada Reuso e
36 Aproveitamento de água de chuva Nos próximos itens serão apresentados conceitos e considerações sobre essas ações, bem como alguns resultados obtidos em programas e outras iniciativas. 3.1. Combate a Perdas e Desperdícios Segundo Agência (2005), o consumo total de água em uma edificação, independente de sua tipologia, é a soma de dois componentes representados pela água efetivamente utilizada e pelo desperdício. O desperdício seria composto por perdas referentes à água que escapa do sistema antes de sua finalidade prevista e pelo uso excessivo decorrente da utilização inadequada e mau funcionamento do sistema. Oliveira (1999) informa que o combate ao desperdício de água nos sistemas hidráulicos prediais visa evitar-se o pagamento de uma água que não foi utilizada devidamente, segundo a sua finalidade como, também, patologias decorrentes de vazamentos. Ela informa que a ação mais recomendada para o combate às perdas de água, depois da prevenção, é a detecção de vazamentos, que será mais eficaz a depender do nível em que se realize a manutenção do sistema. Além dos vazamentos, também são responsáveis pelas perdas o mau desempenho do sistema e ações decorrentes de negligência do usuário, como torneiras mal fechadas. Os vazamentos podem ser classificados como visíveis e não-visíveis, sendo os primeiros aqueles que podem ser detectados de imediato pelos usuários e são identificados pelo escoamento ou gotejamento de água. Estes vazamentos ocorrem em tubulações, registros, pontos de consumo e em reservatórios. Os vazamentos não-visíveis são aqueles que se apresentam a partir de fatores como manchas de umidade, som de escoamento de água e entrada constante de água em reservatórios (OLIVEIRA, 1999). Oliveira (1999) apresenta as reduções de consumo obtidas a partir de intervenções realizadas no Instituto do Coração do Complexo do Hospital das Clinicas de São Paulo (PURA InCor) e na Escola Estadual de primeiro e segundo graus Fernão Dias Paes (PURA EE). No PURA InCor a intervenção consistiu da substituição de trechos de tubulação de água e hidrantes que apresentavam corrosão e vazamentos, em vários ambientes do hospital. Foram também eliminados vazamentos visíveis em peças de utilização como torneiras e válvulas de descarga. A correção dos vazamentos proporcionou uma redução no consumo médio mensal de 15 242 m3 para 10 908 m3.
37 No PURA EE foram corrigidos vazamentos nos sistemas interno e externo da escola, reduzindo o consumo de água de 81,1 l/aluno/dia para 4,5 l/aluno/dia. Um resumo desses dados, incluindo um resultado apresentado por Sabesp (2004) apud Ywashima (2005) está representado na Tabela 6. Verifica-se que mesmo para uma mesma tipologia os indicadores de redução apresentam grande variação, uma vez que para cada caso estudado são detectadas situações diferenciadas de vazamentos. Outro fator, que pode ser analisado é que a relação de redução vai depender, também, do valor total de consumo, não podendo ser utilizado como parâmetro de comparação para qualquer caso. Tabela 6: Redução de consumo com correção de vazamentos PURA (Toufic Indicadores PURA (InCor) (1) PURA (EE) (1) Jouliam) (2) Redução do consumo mensal (%) 28 94 78 Economia mensal (R$) 39.352,72 37.409,60 12.614,80 Investimento (R$) 33.118,84 2.645,95 2.500,00 Retorno (dias) 27 3 6 Fonte: (1) Adaptado de Oliveira (1999) e (2) Sabesp(2004) apud Ywashima (2005) Em Agência (2005) são apresentados valores estimados de volumes produzidos por perdas em componentes das instalações prediais (Tabela 7). Tabela 7: Volumes estimados perdidos em vazamentos Perda Estimada Aparelho / Equipamento Sanitário (litros/dia) Gotejamento lento 6 a 10 Gotejamento médio 10 a 20 Gotejamento rápido 2 a 32 Torneira (de lavatório, Gotejamento muito rápido > 32 de pia, de uso geral). Filete Ø 2 mm > 114 Filete Ø 4 mm > 333 Vazamento no flexível 0,86 Filetes visíveis 144 Mictório Vazamento no flexível 0,86 Vazamento no registro 0,86 Filetes visíveis 144 Bacia sanitária com Vazamento no tubo de alimentação da louça 144 válvula de descarga Válvula disparada quando acionada * Vazamento no registro 0,86 Chuveiro Vazamento no tubo de alimentação junto da parede 0,86 * 40,8 litros (supondo válvula aberta por um período de 30 segundos, a uma vazão de 1,6 litros/segundo). Fonte: Oliveira (1999) e Gonçalves et al. (2005) apud ANA (2005)

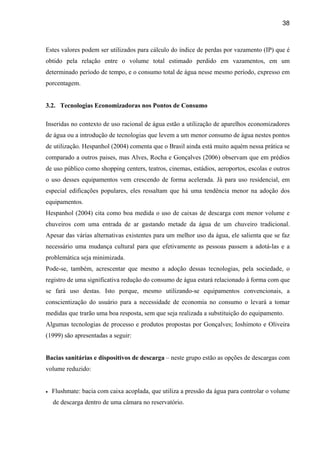

38 Estes valores podem ser utilizados para cálculo do índice de perdas por vazamento (IP) que é obtido pela relação entre o volume total estimado perdido em vazamentos, em um determinado período de tempo, e o consumo total de água nesse mesmo período, expresso em porcentagem. 3.2. Tecnologias Economizadoras nos Pontos de Consumo Inseridas no contexto de uso racional de água estão a utilização de aparelhos economizadores de água ou a introdução de tecnologias que levem a um menor consumo de água nestes pontos de utilização. Hespanhol (2004) comenta que o Brasil ainda está muito aquém nessa prática se comparado a outros paises, mas Alves, Rocha e Gonçalves (2006) observam que em prédios de uso público como shopping centers, teatros, cinemas, estádios, aeroportos, escolas e outros o uso desses equipamentos vem crescendo de forma acelerada. Já para uso residencial, em especial edificações populares, eles ressaltam que há uma tendência menor na adoção dos equipamentos. Hespanhol (2004) cita como boa medida o uso de caixas de descarga com menor volume e chuveiros com uma entrada de ar gastando metade da água de um chuveiro tradicional. Apesar das várias alternativas existentes para um melhor uso da água, ele salienta que se faz necessário uma mudança cultural para que efetivamente as pessoas passem a adotá-las e a problemática seja minimizada. Pode-se, também, acrescentar que mesmo a adoção dessas tecnologias, pela sociedade, o registro de uma significativa redução do consumo de água estará relacionado à forma com que se fará uso destas. Isto porque, mesmo utilizando-se equipamentos convencionais, a conscientização do usuário para a necessidade de economia no consumo o levará a tomar medidas que trarão uma boa resposta, sem que seja realizada a substituição do equipamento. Algumas tecnologias de processo e produtos propostas por Gonçalves; Ioshimoto e Oliveira (1999) são apresentadas a seguir: Bacias sanitárias e dispositivos de descarga – neste grupo estão as opções de descargas com volume reduzido: • Flushmate: bacia com caixa acoplada, que utiliza a pressão da água para controlar o volume de descarga dentro de uma câmara no reservatório.
39 • Microflush: constituído de 2 fases onde na primeira o dejeto, após acionamento da descarga, fica retido em um compartimento no fundo da bacia e em um segundo momento uma quantidade de água limpa é lançada e promove o descarte para o sistema de esgoto. • Bacia com caixa acoplada e alimentação lateral: este conjunto proporciona a reutilização de água, levando primeiramente a água de alimentação da caixa para um lavabo e depois reutilizando na caixa de descarga. • Bacia com caixa acoplada dual: neste conjunto há a possibilidade de escolha ente dois volumes de descarga, sendo o maior indicado para dejetos sólidos e o outro para líquidos. Pode ser encontrado com volume de 9 e 4,5 litros e 6 e 3 litros. Torneiras de lavatórios e cozinhas – neste grupo estão as opções de introdução de dispositivos às torneiras para redução da vazão e do tempo de duração do uso a um valor mínimo: • Arejador: ele é fixado na saída da torneira reduzindo a seção de passagem de água. São utilizadas peças perfuradas ou telas finas com orifícios na superfície lateral para entrada de ar. Ele funciona como controlador da dispersão do jato e como elemento de perda de carga. Reduzem em torno de 50% o jato das torneiras. • Pulverizador: é também fixado na saída da torneira, mas não tem os orifícios para entrada de ar, funcionando como um chuveirinho. Reduzem a vazão em torno de 0,06 l/s a 0,12 l/s (3,6 a 7,2 l/min). • Atomizador: muito utilizado em edificações públicas e comerciais, fornece uma vazão na faixa de 0,01 l/s (0,6 l/min). • Prolongador: são equipamentos que permitem a aproximação e direcionamento do jato ao objeto a ser lavado, permitindo economia de água. Torneiras acionadas por sensor infravermelho – o sensor detecta o anteparo (as mãos) e aciona a válvula solenóide que libera a água. O fluxo cessa com a retirada das mãos. O sistema controla o tempo de uso da água. Torneiras com tempo de fluxo determinado – a torneira é dotada de um dispositivo mecânico que, ao ser acionado, libera o fluxo de água. Ele se fecha automaticamente após um tempo determinado.

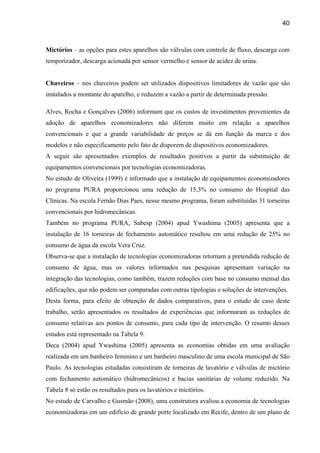

40 Mictórios – as opções para estes aparelhos são válvulas com controle de fluxo, descarga com temporizador, descarga acionada por sensor vermelho e sensor de acidez de urina. Chuveiros – nos chuveiros podem ser utilizados dispositivos limitadores de vazão que são instalados a montante do aparelho, e reduzem a vazão a partir de determinada pressão. Alves, Rocha e Gonçalves (2006) informam que os custos de investimentos provenientes da adoção de aparelhos economizadores não diferem muito em relação a aparelhos convencionais e que a grande variabilidade de preços se dá em função da marca e dos modelos e não especificamente pelo fato de disporem de dispositivos economizadores. A seguir são apresentados exemplos de resultados positivos a partir da substituição de equipamentos convencionais por tecnologias economizadoras. No estudo de Oliveira (1999) é informado que a instalação de equipamentos economizadores no programa PURA proporcionou uma redução de 15,3% no consumo do Hospital das Clínicas. Na escola Fernão Dias Paes, nesse mesmo programa, foram substituídas 31 torneiras convencionais por hidromecânicas. Também no programa PURA, Sabesp (2004) apud Ywashima (2005) apresenta que a instalação de 16 torneiras de fechamento automático resultou em uma redução de 25% no consumo de água da escola Vera Cruz. Observa-se que a instalação de tecnologias economizadoras retornam a pretendida redução de consumo de água, mas os valores informados nas pesquisas apresentam variação na integração das tecnologias, como também, trazem reduções com base no consumo mensal das edificações, que não podem ser comparadas com outras tipologias e soluções de intervenções. Desta forma, para efeito de obtenção de dados comparativos, para o estudo de caso deste trabalho, serão apresentados os resultados de experiências que informaram as reduções de consumo relativas aos pontos de consumo, para cada tipo de intervenção. O resumo desses estudos está representado na Tabela 9. Deca (2004) apud Ywashima (2005) apresenta as economias obtidas em uma avaliação realizada em um banheiro feminino e um banheiro masculino de uma escola municipal de São Paulo. As tecnologias estudadas consistiram de torneiras de lavatório e válvulas de mictório com fechamento automático (hidromecânicos) e bacias sanitárias de volume reduzido. Na Tabela 8 só estão os resultados para os lavatórios e mictórios. No estudo de Carvalho e Gusmão (2008), uma construtora avaliou a economia de tecnologias economizadoras em um edifício de grande porte localizado em Recife, dentro de um plano de

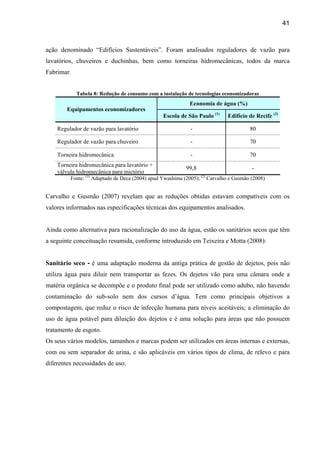

41 ação denominado “Edifícios Sustentáveis”. Foram analisados reguladores de vazão para lavatórios, chuveiros e duchinhas, bem como torneiras hidromecânicas, todos da marca Fabrimar. Tabela 8: Redução de consumo com a instalação de tecnologias economizadoras Economia de água (%) Equipamentos economizadores Escola de São Paulo (1) Edifício de Recife (2) Regulador de vazão para lavatório - 80 Regulador de vazão para chuveiro - 70 Torneira hidromecânica - 70 Torneira hidromecânica para lavatório + 99,8 - válvula hidromecânica para mictório Fonte: (1) Adaptado de Deca (2004) apud Ywashima (2005); (2) Carvalho e Gusmão (2008) Carvalho e Gusmão (2007) revelam que as reduções obtidas estavam compatíveis com os valores informados nas especificações técnicas dos equipamentos analisados. Ainda como alternativa para racionalização do uso da água, estão os sanitários secos que têm a seguinte conceituação resumida, conforme introduzido em Teixeira e Motta (2008): Sanitário seco - é uma adaptação moderna da antiga prática de gestão de dejetos, pois não utiliza água para diluir nem transportar as fezes. Os dejetos vão para uma câmara onde a matéria orgânica se decompõe e o produto final pode ser utilizado como adubo, não havendo contaminação do sub-solo nem dos cursos d’água. Tem como principais objetivos a compostagem, que reduz o risco de infecção humana para níveis aceitáveis; a eliminação do uso de água potável para diluição dos dejetos e é uma solução para áreas que não possuem tratamento de esgoto. Os seus vários modelos, tamanhos e marcas podem ser utilizados em áreas internas e externas, com ou sem separador de urina, e são aplicáveis em vários tipos de clima, de relevo e para diferentes necessidades de uso.
42 3.3. Medição Setorizada Segundo Alves (1999), a avaliação de todo um sistema de abastecimento requer um sistema de medição envolvendo macro e micro medição e esta abordagem é indispensável em um programa de conservação de água. Como conceituação geral tem-se que a macromedição é o conjunto de medições realizadas desde a captação de água bruta até os pontos de entrada para distribuição. Já a micromedição abrange a medição do consumo realizada no ponto de abastecimento de um determinado usuário, independente de sua categoria (residencial, comercial, industrial, etc.) ou faixa de consumo (ALVES, 1999). A medição de consumo subsidia a gestão da água através do conhecimento e monitoramento dessa grandeza, que pode ser feita ao longo da vida útil da edificação (MAY, 2004). Pode ser utilizado um único medidor ou implementado um sistema mais complexo com medidores que podem ser de leitura visual ou eletrônica. A instalação de medidores em unidades constituintes de um conjunto maior, objetivando conhecer o consumo individual de cada unidade e não apenas do sistema como um todo, é conhecido por medição setorizada. Desta forma, é possível a obtenção de melhores informações a respeito do consumo de água de uma determinada área, edifício ou equipamento (TAMAKI, 2004). São listados, a seguir, alguns objetivos a serem alcançados com a medição setorizada, segundo Tamaki (2004): • Domínio do consumo de sistemas específicos, uma vez que pode ser realizado o acompanhamento das medições e seu controle; • Economia de recursos financeiros e/ou da água a partir da redução das irregularidades apresentadas no perfil de consumo. • Possibilidade de cobrança pela água consumida pelos usuários. Outra questão importante, a ser analisada, é o nível que se almeja para a realização da setorização, pois esta esquematização física vai ser em função de aspectos ocupacionais, funcionais e físicos das instalações prediais que sofrerão a intervenção. No estudo de Tamaki (2004) foi apresentada a seguinte distribuição crescente para os níveis de setorização: • Entidade: referente a toda a infra-estrutura contemplada em determinada área (ex: indústria, universidade, etc.);

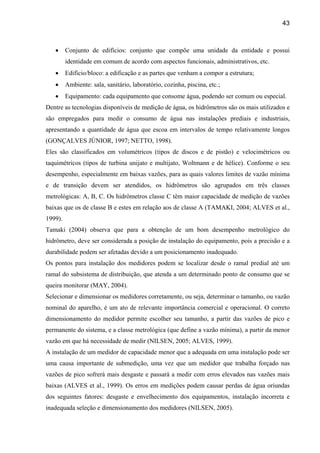

43 • Conjunto de edifícios: conjunto que compõe uma unidade da entidade e possui identidade em comum de acordo com aspectos funcionais, administrativos, etc. • Edifício/bloco: a edificação e as partes que venham a compor a estrutura; • Ambiente: sala, sanitário, laboratório, cozinha, piscina, etc.; • Equipamento: cada equipamento que consome água, podendo ser comum ou especial. Dentre as tecnologias disponíveis de medição de água, os hidrômetros são os mais utilizados e são empregados para medir o consumo de água nas instalações prediais e industriais, apresentando a quantidade de água que escoa em intervalos de tempo relativamente longos (GONÇALVES JÚNIOR, 1997; NETTO, 1998). Eles são classificados em volumétricos (tipos de discos e de pistão) e velocimétricos ou taquimétricos (tipos de turbina unijato e multijato, Woltmann e de hélice). Conforme o seu desempenho, especialmente em baixas vazões, para as quais valores limites de vazão mínima e de transição devem ser atendidos, os hidrômetros são agrupados em três classes metrológicas: A, B, C. Os hidrômetros classe C têm maior capacidade de medição de vazões baixas que os de classe B e estes em relação aos de classe A (TAMAKI, 2004; ALVES et al., 1999). Tamaki (2004) observa que para a obtenção de um bom desempenho metrológico do hidrômetro, deve ser considerada a posição de instalação do equipamento, pois a precisão e a durabilidade podem ser afetadas devido a um posicionamento inadequado. Os pontos para instalação dos medidores podem se localizar desde o ramal predial até um ramal do subsistema de distribuição, que atenda a um determinado ponto de consumo que se queira monitorar (MAY, 2004). Selecionar e dimensionar os medidores corretamente, ou seja, determinar o tamanho, ou vazão nominal do aparelho, é um ato de relevante importância comercial e operacional. O correto dimensionamento do medidor permite escolher seu tamanho, a partir das vazões de pico e permanente do sistema, e a classe metrológica (que define a vazão mínima), a partir da menor vazão em que há necessidade de medir (NILSEN, 2005; ALVES, 1999). A instalação de um medidor de capacidade menor que a adequada em uma instalação pode ser uma causa importante de submedição, uma vez que um medidor que trabalha forçado nas vazões de pico sofrerá mais desgaste e passará a medir com erros elevados nas vazões mais baixas (ALVES et al., 1999). Os erros em medições podem causar perdas de água oriundas dos seguintes fatores: desgaste e envelhecimento dos equipamentos, instalação incorreta e inadequada seleção e dimensionamento dos medidores (NILSEN, 2005).

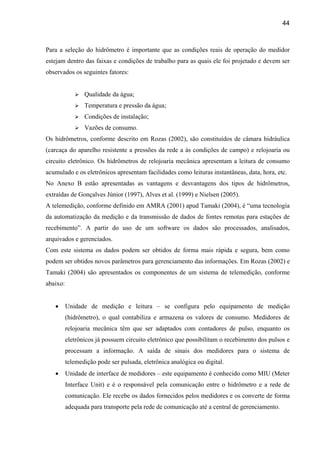

44 Para a seleção do hidrômetro é importante que as condições reais de operação do medidor estejam dentro das faixas e condições de trabalho para as quais ele foi projetado e devem ser observados os seguintes fatores: Qualidade da água; Temperatura e pressão da água; Condições de instalação; Vazões de consumo. Os hidrômetros, conforme descrito em Rozas (2002), são constituídos de câmara hidráulica (carcaça do aparelho resistente a pressões da rede a às condições de campo) e relojoaria ou circuito eletrônico. Os hidrômetros de relojoaria mecânica apresentam a leitura de consumo acumulado e os eletrônicos apresentam facilidades como leituras instantâneas, data, hora, etc. No Anexo B estão apresentadas as vantagens e desvantagens dos tipos de hidrômetros, extraídas de Gonçalves Júnior (1997), Alves et al. (1999) e Nielsen (2005). A telemedição, conforme definido em AMRA (2001) apud Tamaki (2004), é “uma tecnologia da automatização da medição e da transmissão de dados de fontes remotas para estações de recebimento”. A partir do uso de um software os dados são processados, analisados, arquivados e gerenciados. Com este sistema os dados podem ser obtidos de forma mais rápida e segura, bem como podem ser obtidos novos parâmetros para gerenciamento das informações. Em Rozas (2002) e Tamaki (2004) são apresentados os componentes de um sistema de telemedição, conforme abaixo: • Unidade de medição e leitura – se configura pelo equipamento de medição (hidrômetro), o qual contabiliza e armazena os valores de consumo. Medidores de relojoaria mecânica têm que ser adaptados com contadores de pulso, enquanto os eletrônicos já possuem circuito eletrônico que possibilitam o recebimento dos pulsos e processam a informação. A saída de sinais dos medidores para o sistema de telemedição pode ser pulsada, eletrônica analógica ou digital. • Unidade de interface de medidores – este equipamento é conhecido como MIU (Meter Interface Unit) e é o responsável pela comunicação entre o hidrômetro e a rede de comunicação. Ele recebe os dados fornecidos pelos medidores e os converte de forma adequada para transporte pela rede de comunicação até a central de gerenciamento.

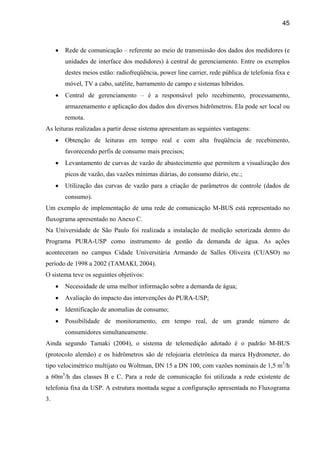

45 • Rede de comunicação – referente ao meio de transmissão dos dados dos medidores (e unidades de interface dos medidores) à central de gerenciamento. Entre os exemplos destes meios estão: radiofreqüência, power line carrier, rede pública de telefonia fixa e móvel, TV a cabo, satélite, barramento de campo e sistemas híbridos. • Central de gerenciamento – é a responsável pelo recebimento, processamento, armazenamento e aplicação dos dados dos diversos hidrômetros. Ela pode ser local ou remota. As leituras realizadas a partir desse sistema apresentam as seguintes vantagens: • Obtenção de leituras em tempo real e com alta freqüência de recebimento, favorecendo perfis de consumo mais precisos; • Levantamento de curvas de vazão de abastecimento que permitem a visualização dos picos de vazão, das vazões mínimas diárias, do consumo diário, etc.; • Utilização das curvas de vazão para a criação de parâmetros de controle (dados de consumo). Um exemplo de implementação de uma rede de comunicação M-BUS está representado no fluxograma apresentado no Anexo C. Na Universidade de São Paulo foi realizada a instalação de medição setorizada dentro do Programa PURA-USP como instrumento de gestão da demanda de água. As ações aconteceram no campus Cidade Universitária Armando de Salles Oliveira (CUASO) no período de 1998 a 2002 (TAMAKI, 2004). O sistema teve os seguintes objetivos: • Necessidade de uma melhor informação sobre a demanda de água; • Avaliação do impacto das intervenções do PURA-USP; • Identificação de anomalias de consumo; • Possibilidade de monitoramento, em tempo real, de um grande número de consumidores simultaneamente. Ainda segundo Tamaki (2004), o sistema de telemedição adotado é o padrão M-BUS (protocolo alemão) e os hidrômetros são de relojoaria eletrônica da marca Hydrometer, do tipo velocimétrico multijato ou Woltman, DN 15 a DN 100, com vazões nominais de 1,5 m3/h a 60m3/h das classes B e C. Para a rede de comunicação foi utilizada a rede existente de telefonia fixa da USP. A estrutura montada segue a configuração apresentada no Fluxograma 3.
46 Fluxograma 3: Esquema de telemedição Fonte: Tamaki (2004) Em um dos edifícios (EPUSP Engenharia Elétrica), composto por 04 (quatro) blocos, foi possível a identificação da seguinte anomalia, a partir da utilização do sistema de telemedição: um aumento de consumo registrado no medidor principal, às 22:30h do dia 09 de junho de 2002, permitiu a agilização da correção de um vazamento. A medição esperada no período era de 1 m3/h, mas a indicada foi de 15 m3/h, o que segundo características locais representava o rompimento de uma tubulação. A leitura indicava a localização da ocorrência em trecho compreendido entre o medidor principal e os de setorização. A equipe de manutenção pôde localizar o vazamento e executar o reparo de imediato, evidenciando os benefícios do sistema. 3.4. Reuso Sendo um termo que abrange várias definições, encontrou-se em Mancuso (2003) a apresentação abrangente de reuso como um instrumento de gestão, com tecnologia em níveis variáveis, a depender do fim a que se destina a água e do seu uso anterior, podendo ser dos tipos potável e não potável. Segundo WHO (2006), o reuso de águas residuárias é uma das melhores opções para conservação de água, disponíveis para regiões áridas. Asano et al (2005) acrescentam que esta alternativa é a solução para situações em que o suprimento de água já está crítico e devem ser tomadas medidas imediatas para atendimento à demanda de comunidades em crescimento. Crook (1993) informa que a prática planejada de reuso de águas residuárias tem sido utilizada há muitos anos em todo o mundo, sendo que os critérios de qualidade exigidos variam em

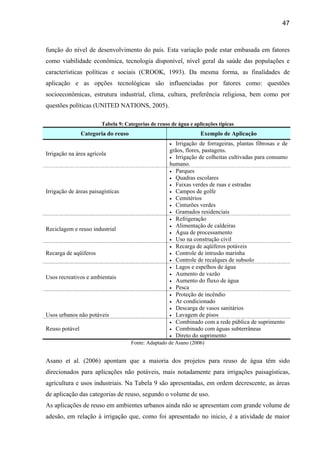

47 função do nível de desenvolvimento do país. Esta variação pode estar embasada em fatores como viabilidade econômica, tecnologia disponível, nível geral da saúde das populações e características políticas e sociais (CROOK, 1993). Da mesma forma, as finalidades de aplicação e as opções tecnológicas são influenciadas por fatores como: questões socioeconômicas, estrutura industrial, clima, cultura, preferência religiosa, bem como por questões políticas (UNITED NATIONS, 2005). Tabela 9: Categorias de reuso de água e aplicações típicas Categoria do reuso Exemplo de Aplicação • Irrigação de forrageiras, plantas fibrosas e de grãos, flores, pastagens. Irrigação na área agrícola • Irrigação de colheitas cultivadas para consumo humano. • Parques • Quadras escolares • Faixas verdes de ruas e estradas Irrigação de áreas paisagísticas • Campos de golfe • Cemitérios • Cinturões verdes • Gramados residenciais • Refrigeração • Alimentação de caldeiras Reciclagem e reuso industrial • Água de processamento • Uso na construção civil • Recarga de aqüíferos potáveis Recarga de aqüíferos • Controle de intrusão marinha • Controle de recalques de subsolo • Lagos e espelhos de água • Aumento de vazão Usos recreativos e ambientais • Aumento do fluxo de água • Pesca • Proteção de incêndio • Ar condicionado • Descarga de vasos sanitários Usos urbanos não potáveis • Lavagem de pisos • Combinado com a rede pública de suprimento Reuso potável • Combinado com águas subterrâneas • Direto do suprimento Fonte: Adaptado de Asano (2006) Asano et al. (2006) apontam que a maioria dos projetos para reuso de água têm sido direcionados para aplicações não potáveis, mais notadamente para irrigações paisagísticas, agricultura e usos industriais. Na Tabela 9 são apresentadas, em ordem decrescente, as áreas de aplicação das categorias de reuso, segundo o volume de uso. As aplicações de reuso em ambientes urbanos ainda não se apresentam com grande volume de adesão, em relação à irrigação que, como foi apresentado no inicio, é a atividade de maior
48 consumo de água na maioria das regiões e por isso deve ser um alvo de maior interesse para a aplicação do reuso. No Brasil, segundo Gonçalves et al (2006), ainda não existe uma regulamentação para o reuso e as experiências no gerenciamento de águas cinzas são pouco consistentes para que sejam universalizadas. Ele cita os seguintes benefícios da prática do reuso, considerando o âmbito das edificações: • Economia de água potável • Redução na produção de esgoto sanitário • Redução do consumo de energia elétrica Mesmo indicando o reuso como forma de reduzir o consumo de água e o volume de efluentes lançados no meio ambiente, Mierzwa (2002) destaca que esta prática “apresenta limitação e, se não for planejada de forma adequada, pode por em risco os processos nos quais esta prática esteja sendo aplicada ou inviabilizar o lançamento do efluente remanescente para o meio ambiente”. Crook (1993) informa que para aceitabilidade do reuso da água, é necessário uma análise da sua qualidade física, química e microbiológica, independente do fim a que se destina. Já Mancuso (2003) acresce, como premissas para o reuso, a aceitação da água pelo usuário e a preservação do ambiente. Considerando a questão cultural como um forte fator a ser trabalhado para uma implantação mais ampla da alternativa de reuso da água, Hespanhol (2004) relata que em uma pesquisa realizada, com potenciais moradores de um prédio, houve rejeição para a utilização de água em descargas que fosse resultante de outros processos. Já na pesquisa desenvolvida por Cohim e Cohim (2007), com professores de nível médio de uma escola pública em Salvador, houve indicativos de disponibilidade ao reuso, sendo esta decrescente, na medida em que o reuso estava mais próximo do contato humano. Eles recomendam que, antes da aplicação de novas tecnologias, a comunidade impactada seja observada, conhecendo-se os seus saberes e valores, a fim de tornar possível a sua mobilização e envolvimento no processo. Ornelas (2004) salienta que algumas dificuldades têm impactado a implantação de reuso urbano no Brasil. Dentre elas ele cita: falta de divulgação da técnica devido à falta de conscientização da população relativa à preservação dos recursos hídricos e energéticos; pouco esclarecimento da população quanto à segurança dos sistemas de tratamento; ausência de legislação e normas técnicas sobre o assunto e inexistência de motivação para o empreendedor, por parte dos poderes públicos.
49 No presente trabalho serão enfocados os aspectos relativos à aplicação de reuso no ambiente urbano, mais precisamente no que se refere às águas residuárias originárias de edificações com caracterização doméstica. As águas residuárias domésticas podem ser divididas em águas cinzas e águas negras. As águas negras são caracterizadas pela presença de coliformes fecais e alta concentração de matéria orgânica, provenientes de descargas sanitárias e pias de cozinha. As águas cinzas são aquelas que não são contaminadas por fezes e urina e são originárias de lavatórios, chuveiros, banheiras, máquinas de lavar roupas e louças, lavanderias e pias de cozinha (WHO, 2006). A Ilustração 1 apresenta uma configuração de reuso intradomiciliar, onde a coleta das águas residuárias cinza, provenientes dos banhos, lavatórios e lavagens de roupas, é recuperada através de tratamento adequado e tem o seu reuso em descargas de vasos sanitários, lavagens de pisos, veículos, rega de jardins e outras aplicações (ORNELAS, 2004). Ilustração 1: Esquema de reuso intradomiciliar Fonte: Ornelas , 2004 3.4.1. Qualidade e Tratamento das Águas Cinzas Na sua composição, com base em estudos realizados no Brasil e no exterior, as águas cinzas apresentam teores elevados de matéria orgânica, de sulfatos, turbidez e contaminantes fecais em níveis moderados, não sendo, dessa forma, recomendada a sua aplicação direta sem um tratamento prévio (DIXON et al., 1999 apud GONÇALVES et al, 2006).

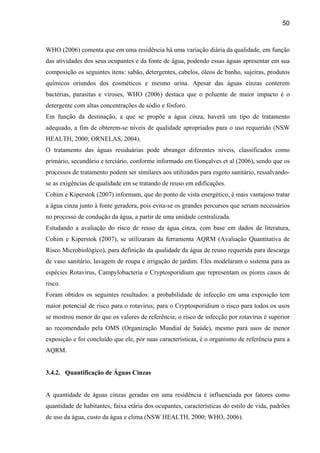

50 WHO (2006) comenta que em uma residência há uma variação diária da qualidade, em função das atividades dos seus ocupantes e da fonte de água, podendo essas águas apresentar em sua composição os seguintes itens: sabão, detergentes, cabelos, óleos de banho, sujeiras, produtos químicos oriundos dos cosméticos e mesmo urina. Apesar das águas cinzas conterem bactérias, parasitas e viroses, WHO (2006) destaca que o poluente de maior impacto é o detergente com altas concentrações de sódio e fósforo. Em função da destinação, a que se propõe a água cinza, haverá um tipo de tratamento adequado, a fim de obterem-se níveis de qualidade apropriados para o uso requerido (NSW HEALTH, 2000; ORNELAS, 2004). O tratamento das águas residuárias pode abranger diferentes níveis, classificados como primário, secundário e terciário, conforme informado em Gonçalves et al (2006), sendo que os processos de tratamento podem ser similares aos utilizados para esgoto sanitário, ressalvando- se as exigências de qualidade em se tratando de reuso em edificações. Cohim e Kiperstok (2007) informam, que do ponto de vista energético, é mais vantajoso tratar a água cinza junto à fonte geradora, pois evita-se os grandes percursos que seriam necessários no processo de condução da água, a partir de uma unidade centralizada. Estudando a avaliação do risco de reuso da água cinza, com base em dados de literatura, Cohim e Kiperstok (2007), se utilizaram da ferramenta AQRM (Avaliação Quantitativa de Risco Microbiológico), para definição da qualidade da água de reuso requerida para descarga de vaso sanitário, lavagem de roupa e irrigação de jardim. Eles modelaram o sistema para as espécies Rotavirus, Campylobacteria e Cryptosporidium que representam os piores casos de risco. Foram obtidos os seguintes resultados: a probabilidade de infecção em uma exposição tem maior potencial de risco para o rotavirus; para o Cryptosporidium o risco para todos os usos se mostrou menor do que os valores de referência; o risco de infecção por rotavirus é superior ao recomendado pela OMS (Organização Mundial de Saúde), mesmo para usos de menor exposição e foi concluído que ele, por suas características, é o organismo de referência para a AQRM. 3.4.2. Quantificação de Águas Cinzas A quantidade de águas cinzas geradas em uma residência é influenciada por fatores como quantidade de habitantes, faixa etária dos ocupantes, características do estilo de vida, padrões de uso da água, custo da água e clima (NSW HEALTH, 2000; WHO, 2006).
51 Na Tabela 10, obtida em NswHealth (2000), está uma representação aproximada do total de águas cinzas em relação ao total de águas residuárias geradas em uma residência. Os dados foram obtidos com base em média estimada em diferentes países. Tabela 10: Percentual aproximado de águas residuárias geradas em um domicílio Total de Água Residuária Total de Água Cinza Origem da Água Residuária % L/dia % L/dia Toalete 32 186 - - Lavatório 5 28 7 28 Banho / chuveiro 33 193 48 193 Cozinha 7 44 11 44 Lavanderia 23 135 34 135 Total 100 586 100 400 Fonte: NswHealth (2000) Observa-se que o total de águas cinzas representa 68% das águas residuárias e que o maior quantitativo gerado de águas cinzas está no uso de água para banho. Pode-se inferir que para edificações públicas comerciais, que não possuem chuveiros, a demanda de águas cinzas tende a ser acrescida de outra fonte alternativa para substituir a água potável. Gonçalves et al (2006) informa que a adoção de águas cinzas para usos não potáveis não traz riscos consideráveis de falta da água de reuso, uma vez que, enquanto houver pessoas utilizando as instalações hidro-sanitárias haverá a geração do efluente a ser reusado. Acrescenta que mesmo havendo uma diferença temporal na produção da água de reuso, esta pode ser armazenada para o momento do uso. 3.4.3. Aplicações do Reuso em Edificações No Fluxograma 4 é apresentado o sistema utilizado na estação de tratamento de águas cinzas (ETAC) em um prédio localizado na Universidade Federal do Espírito Santo (UFES), como experiência do PROSAB (Programa de Pesquisa em Saneamento Básico).

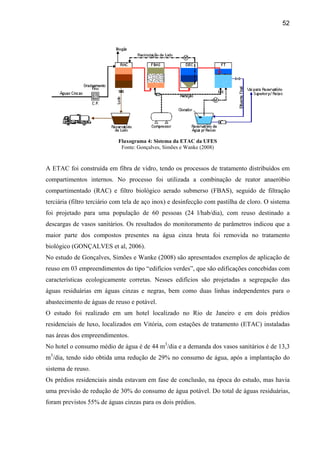

52 Fluxograma 4: Sistema da ETAC da UFES Fonte: Gonçalves, Simões e Wanke (2008) A ETAC foi construída em fibra de vidro, tendo os processos de tratamento distribuídos em compartimentos internos. No processo foi utilizada a combinação de reator anaeróbio compartimentado (RAC) e filtro biológico aerado submerso (FBAS), seguido de filtração terciária (filtro terciário com tela de aço inox) e desinfecção com pastilha de cloro. O sistema foi projetado para uma população de 60 pessoas (24 l/hab/dia), com reuso destinado a descargas de vasos sanitários. Os resultados do monitoramento de parâmetros indicou que a maior parte dos compostos presentes na água cinza bruta foi removida no tratamento biológico (GONÇALVES et al, 2006). No estudo de Gonçalves, Simões e Wanke (2008) são apresentados exemplos de aplicação de reuso em 03 empreendimentos do tipo “edifícios verdes”, que são edificações concebidas com características ecologicamente corretas. Nesses edifícios são projetadas a segregação das águas residuárias em águas cinzas e negras, bem como duas linhas independentes para o abastecimento de águas de reuso e potável. O estudo foi realizado em um hotel localizado no Rio de Janeiro e em dois prédios residenciais de luxo, localizados em Vitória, com estações de tratamento (ETAC) instaladas nas áreas dos empreendimentos. No hotel o consumo médio de água é de 44 m3/dia e a demanda dos vasos sanitários é de 13,3 m3/dia, tendo sido obtida uma redução de 29% no consumo de água, após a implantação do sistema de reuso. Os prédios residenciais ainda estavam em fase de conclusão, na época do estudo, mas havia uma previsão de redução de 30% do consumo de água potável. Do total de águas residuárias, foram previstos 55% de águas cinzas para os dois prédios.

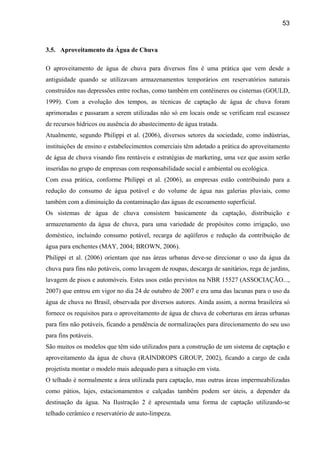

53 3.5. Aproveitamento da Água de Chuva O aproveitamento de água de chuva para diversos fins é uma prática que vem desde a antiguidade quando se utilizavam armazenamentos temporários em reservatórios naturais construídos nas depressões entre rochas, como também em contêineres ou cisternas (GOULD, 1999). Com a evolução dos tempos, as técnicas de captação de água de chuva foram aprimoradas e passaram a serem utilizadas não só em locais onde se verificam real escassez de recursos hídricos ou ausência do abastecimento de água tratada. Atualmente, segundo Philippi et al. (2006), diversos setores da sociedade, como indústrias, instituições de ensino e estabelecimentos comerciais têm adotado a prática do aproveitamento de água de chuva visando fins rentáveis e estratégias de marketing, uma vez que assim serão inseridas no grupo de empresas com responsabilidade social e ambiental ou ecológica. Com essa prática, conforme Philippi et al. (2006), as empresas estão contribuindo para a redução do consumo de água potável e do volume de água nas galerias pluviais, como também com a diminuição da contaminação das águas de escoamento superficial. Os sistemas de água de chuva consistem basicamente da captação, distribuição e armazenamento da água de chuva, para uma variedade de propósitos como irrigação, uso doméstico, incluindo consumo potável, recarga de aqüíferos e redução da contribuição de água para enchentes (MAY, 2004; BROWN, 2006). Philippi et al. (2006) orientam que nas áreas urbanas deve-se direcionar o uso da água da chuva para fins não potáveis, como lavagem de roupas, descarga de sanitários, rega de jardins, lavagem de pisos e automóveis. Estes usos estão previstos na NBR 15527 (ASSOCIAÇÃO..., 2007) que entrou em vigor no dia 24 de outubro de 2007 e era uma das lacunas para o uso da água de chuva no Brasil, observada por diversos autores. Ainda assim, a norma brasileira só fornece os requisitos para o aproveitamento de água de chuva de coberturas em áreas urbanas para fins não potáveis, ficando a pendência de normalizações para direcionamento do seu uso para fins potáveis. São muitos os modelos que têm sido utilizados para a construção de um sistema de captação e aproveitamento da água de chuva (RAINDROPS GROUP, 2002), ficando a cargo de cada projetista montar o modelo mais adequado para a situação em vista. O telhado é normalmente a área utilizada para captação, mas outras áreas impermeabilizadas como pátios, lajes, estacionamentos e calçadas também podem ser úteis, a depender da destinação da água. Na Ilustração 2 é apresentada uma forma de captação utilizando-se telhado cerâmico e reservatório de auto-limpeza.

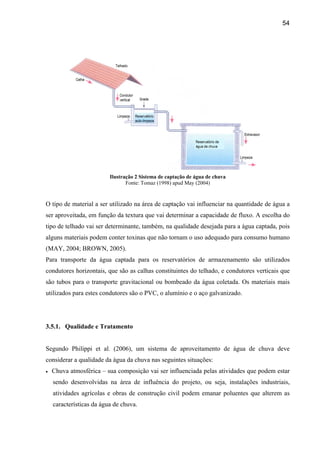

54 Ilustração 2 Sistema de captação de água de chuva Fonte: Tomaz (1998) apud May (2004) O tipo de material a ser utilizado na área de captação vai influenciar na quantidade de água a ser aproveitada, em função da textura que vai determinar a capacidade de fluxo. A escolha do tipo de telhado vai ser determinante, também, na qualidade desejada para a água captada, pois alguns materiais podem conter toxinas que não tornam o uso adequado para consumo humano (MAY, 2004; BROWN, 2005). Para transporte da água captada para os reservatórios de armazenamento são utilizados condutores horizontais, que são as calhas constituintes do telhado, e condutores verticais que são tubos para o transporte gravitacional ou bombeado da água coletada. Os materiais mais utilizados para estes condutores são o PVC, o alumínio e o aço galvanizado. 3.5.1. Qualidade e Tratamento Segundo Philippi et al. (2006), um sistema de aproveitamento de água de chuva deve considerar a qualidade da água da chuva nas seguintes situações: • Chuva atmosférica – sua composição vai ser influenciada pelas atividades que podem estar sendo desenvolvidas na área de influência do projeto, ou seja, instalações industriais, atividades agrícolas e obras de construção civil podem emanar poluentes que alterem as características da água de chuva.

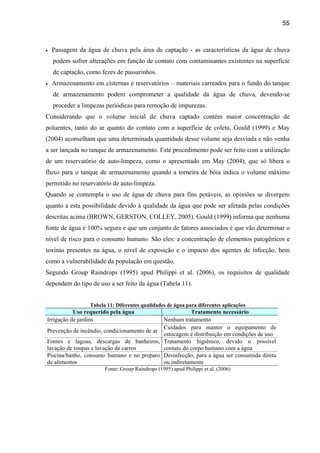

55 • Passagem da água de chuva pela área de captação - as características da água de chuva podem sofrer alterações em função de contato com contaminantes existentes na superfície de captação, como fezes de passarinhos. • Armazenamento em cisternas e reservatórios – materiais carreados para o fundo do tanque de armazenamento podem comprometer a qualidade da água de chuva, devendo-se proceder a limpezas periódicas para remoção de impurezas. Considerando que o volume inicial de chuva captado contém maior concentração de poluentes, tanto do ar quanto do contato com a superfície de coleta, Gould (1999) e May (2004) aconselham que uma determinada quantidade desse volume seja desviada e não venha a ser lançada no tanque de armazenamento. Este procedimento pode ser feito com a utilização de um reservatório de auto-limpeza, como o apresentado em May (2004), que só libera o fluxo para o tanque de armazenamento quando a torneira de bóia indica o volume máximo permitido no reservatório de auto-limpeza. Quando se contempla o uso de água de chuva para fins potáveis, as opiniões se divergem quanto a esta possibilidade devido à qualidade da água que pode ser afetada pelas condições descritas acima (BROWN, GERSTON, COLLEY, 2005). Gould (1999) informa que nenhuma fonte de água é 100% segura e que um conjunto de fatores associados é que vão determinar o nível de risco para o consumo humano. São eles: a concentração de elementos patogênicos e toxinas presentes na água, o nível de exposição e o impacto dos agentes de infecção, bem como a vulnerabilidade da população em questão. Segundo Group Raindrops (1995) apud Philippi et al. (2006), os requisitos de qualidade dependem do tipo de uso a ser feito da água (Tabela 11). Tabela 11: Diferentes qualidades de água para diferentes aplicações Uso requerido pela água Tratamento necessário Irrigação de jardins Nenhum tratamento Cuidados para manter o equipamento de Prevenção de incêndio, condicionamento de ar estocagem e distribuição em condições de uso Fontes e lagoas, descargas de banheiros, Tratamento higiênico, devido o possível lavação de roupas e lavação de carros contato do corpo humano com a água Piscina/banho, consumo humano e no preparo Desinfecção, para a água ser consumida direta de alimentos ou indiretamente Fonte: Group Raindrops (1995) apud Philippi et al. (2006)

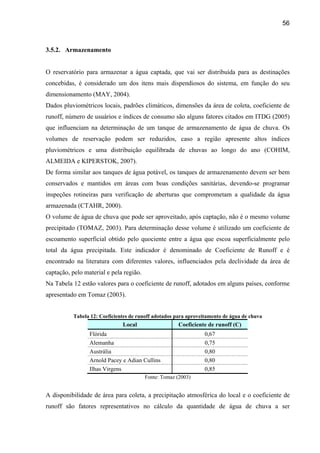

56 3.5.2. Armazenamento O reservatório para armazenar a água captada, que vai ser distribuída para as destinações concebidas, é considerado um dos itens mais dispendiosos do sistema, em função do seu dimensionamento (MAY, 2004). Dados pluviométricos locais, padrões climáticos, dimensões da área de coleta, coeficiente de runoff, número de usuários e índices de consumo são alguns fatores citados em ITDG (2005) que influenciam na determinação de um tanque de armazenamento de água de chuva. Os volumes de reservação podem ser reduzidos, caso a região apresente altos índices pluviométricos e uma distribuição equilibrada de chuvas ao longo do ano (COHIM, ALMEIDA e KIPERSTOK, 2007). De forma similar aos tanques de água potável, os tanques de armazenamento devem ser bem conservados e mantidos em áreas com boas condições sanitárias, devendo-se programar inspeções rotineiras para verificação de aberturas que comprometam a qualidade da água armazenada (CTAHR, 2000). O volume de água de chuva que pode ser aproveitado, após captação, não é o mesmo volume precipitado (TOMAZ, 2003). Para determinação desse volume é utilizado um coeficiente de escoamento superficial obtido pelo quociente entre a água que escoa superficialmente pelo total da água precipitada. Este indicador é denominado de Coeficiente de Runoff e é encontrado na literatura com diferentes valores, influenciados pela declividade da área de captação, pelo material e pela região. Na Tabela 12 estão valores para o coeficiente de runoff, adotados em alguns países, conforme apresentado em Tomaz (2003). Tabela 12: Coeficientes de runoff adotados para aproveitamento de água de chuva Local Coeficiente de runoff (C) Flórida 0,67 Alemanha 0,75 Austrália 0,80 Arnold Pacey e Adian Cullins 0,80 Ilhas Virgens 0,85 Fonte: Tomaz (2003) A disponibilidade de área para coleta, a precipitação atmosférica do local e o coeficiente de runoff são fatores representativos no cálculo da quantidade de água de chuva a ser

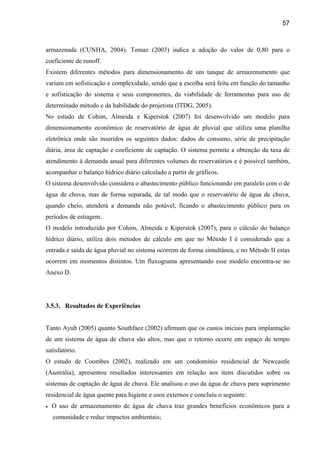

57 armazenada (CUNHA, 2004). Tomaz (2003) indica a adoção do valor de 0,80 para o coeficiente de runoff. Existem diferentes métodos para dimensionamento de um tanque de armazenamento que variam em sofisticação e complexidade, sendo que a escolha será feita em função do tamanho e sofisticação do sistema e seus componentes, da viabilidade de ferramentas para uso de determinado método e da habilidade do projetista (ITDG, 2005). No estudo de Cohim, Almeida e Kiperstok (2007) foi desenvolvido um modelo para dimensionamento econômico de reservatório de água de pluvial que utiliza uma planilha eletrônica onde são inseridos os seguintes dados: dados de consumo, série de precipitação diária, área de captação e coeficiente de captação. O sistema permite a obtenção da taxa de atendimento à demanda anual para diferentes volumes de reservatórios e é possível também, acompanhar o balanço hídrico diário calculado a partir de gráficos. O sistema desenvolvido considera o abastecimento público funcionando em paralelo com o de água de chuva, mas de forma separada, de tal modo que o reservatório de água de chuva, quando cheio, atenderá a demanda não potável, ficando o abastecimento público para os períodos de estiagem. O modelo introduzido por Cohim, Almeida e Kiperstok (2007), para o cálculo do balanço hídrico diário, utiliza dois métodos de cálculo em que no Método I é considerado que a entrada e saída de água pluvial no sistema ocorrem de forma simultânea, e no Método II estas ocorrem em momentos distintos. Um fluxograma apresentando esse modelo encontra-se no Anexo D. 3.5.3. Resultados de Experiências Tanto Ayub (2005) quanto Southface (2002) afirmam que os custos iniciais para implantação de um sistema de água de chuva são altos, mas que o retorno ocorre em espaço de tempo satisfatório. O estudo de Coombes (2002), realizado em um condomínio residencial de Newcastle (Austrália), apresentou resultados interessantes em relação aos itens discutidos sobre os sistemas de captação de água de chuva. Ele analisou o uso da água de chuva para suprimento residencial de água quente para higiene e usos externos e concluiu o seguinte: • O uso de armazenamento de água de chuva traz grandes benefícios econômicos para a comunidade e reduz impactos ambientais;

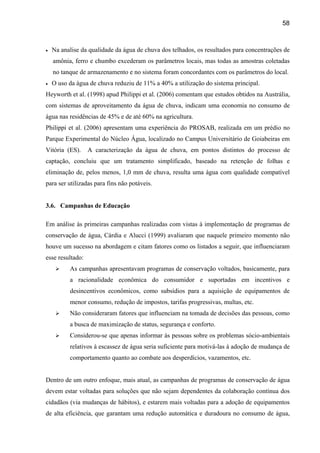

58 • Na analise da qualidade da água de chuva dos telhados, os resultados para concentrações de amônia, ferro e chumbo excederam os parâmetros locais, mas todas as amostras coletadas no tanque de armazenamento e no sistema foram concordantes com os parâmetros do local. • O uso da água de chuva reduziu de 11% a 40% a utilização do sistema principal. Heyworth et al. (1998) apud Philippi et al. (2006) comentam que estudos obtidos na Austrália, com sistemas de aproveitamento da água de chuva, indicam uma economia no consumo de água nas residências de 45% e de até 60% na agricultura. Philippi et al. (2006) apresentam uma experiência do PROSAB, realizada em um prédio no Parque Experimental do Núcleo Água, localizado no Campus Universitário de Goiabeiras em Vitória (ES). A caracterização da água de chuva, em pontos distintos do processo de captação, concluiu que um tratamento simplificado, baseado na retenção de folhas e eliminação de, pelos menos, 1,0 mm de chuva, resulta uma água com qualidade compatível para ser utilizadas para fins não potáveis. 3.6. Campanhas de Educação Em análise às primeiras campanhas realizadas com vistas à implementação de programas de conservação de água, Cárdia e Alucci (1999) avaliaram que naquele primeiro momento não houve um sucesso na abordagem e citam fatores como os listados a seguir, que influenciaram esse resultado: As campanhas apresentavam programas de conservação voltados, basicamente, para a racionalidade econômica do consumidor e suportadas em incentivos e desincentivos econômicos, como subsídios para a aquisição de equipamentos de menor consumo, redução de impostos, tarifas progressivas, multas, etc. Não consideraram fatores que influenciam na tomada de decisões das pessoas, como a busca de maximização de status, segurança e conforto. Considerou-se que apenas informar às pessoas sobre os problemas sócio-ambientais relativos à escassez de água seria suficiente para motivá-las à adoção de mudança de comportamento quanto ao combate aos desperdícios, vazamentos, etc. Dentro de um outro enfoque, mais atual, as campanhas de programas de conservação de água devem estar voltadas para soluções que não sejam dependentes da colaboração contínua dos cidadãos (via mudanças de hábitos), e estarem mais voltadas para a adoção de equipamentos de alta eficiência, que garantam uma redução automática e duradoura no consumo de água,

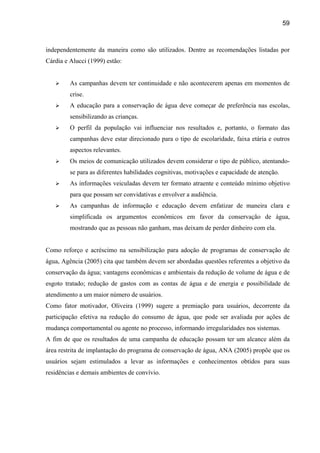

59 independentemente da maneira como são utilizados. Dentre as recomendações listadas por Cárdia e Alucci (1999) estão: As campanhas devem ter continuidade e não acontecerem apenas em momentos de crise. A educação para a conservação de água deve começar de preferência nas escolas, sensibilizando as crianças. O perfil da população vai influenciar nos resultados e, portanto, o formato das campanhas deve estar direcionado para o tipo de escolaridade, faixa etária e outros aspectos relevantes. Os meios de comunicação utilizados devem considerar o tipo de público, atentando- se para as diferentes habilidades cognitivas, motivações e capacidade de atenção. As informações veiculadas devem ter formato atraente e conteúdo mínimo objetivo para que possam ser convidativas e envolver a audiência. As campanhas de informação e educação devem enfatizar de maneira clara e simplificada os argumentos econômicos em favor da conservação de água, mostrando que as pessoas não ganham, mas deixam de perder dinheiro com ela. Como reforço e acréscimo na sensibilização para adoção de programas de conservação de água, Agência (2005) cita que também devem ser abordadas questões referentes a objetivo da conservação da água; vantagens econômicas e ambientais da redução de volume de água e de esgoto tratado; redução de gastos com as contas de água e de energia e possibilidade de atendimento a um maior número de usuários. Como fator motivador, Oliveira (1999) sugere a premiação para usuários, decorrente da participação efetiva na redução do consumo de água, que pode ser avaliada por ações de mudança comportamental ou agente no processo, informando irregularidades nos sistemas. A fim de que os resultados de uma campanha de educação possam ter um alcance além da área restrita de implantação do programa de conservação de água, ANA (2005) propõe que os usuários sejam estimulados a levar as informações e conhecimentos obtidos para suas residências e demais ambientes de convívio.

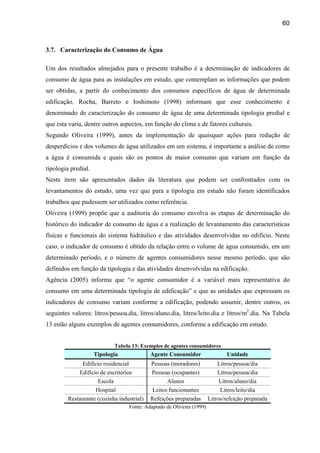

60 3.7. Caracterização do Consumo de Água Um dos resultados almejados para o presente trabalho é a determinação de indicadores de consumo de água para as instalações em estudo, que contemplam as informações que podem ser obtidas, a partir do conhecimento dos consumos específicos de água de determinada edificação. Rocha, Barreto e Ioshimoto (1998) informam que esse conhecimento é denominado de caracterização do consumo de água de uma determinada tipologia predial e que esta varia, dentre outros aspectos, em função do clima e de fatores culturais. Segundo Oliveira (1999), antes da implementação de quaisquer ações para redução de desperdícios e dos volumes de água utilizados em um sistema, é importante a análise de como a água é consumida e quais são os pontos de maior consumo que variam em função da tipologia predial. Neste item são apresentados dados da literatura que podem ser confrontados com os levantamentos do estudo, uma vez que para a tipologia em estudo não foram identificados trabalhos que pudessem ser utilizados como referência. Oliveira (1999) propõe que a auditoria do consumo envolva as etapas de determinação do histórico do indicador de consumo de água e a realização de levantamento das características físicas e funcionais do sistema hidráulico e das atividades desenvolvidas no edifício. Neste caso, o indicador de consumo é obtido da relação entre o volume de água consumido, em um determinado período, e o número de agentes consumidores nesse mesmo período, que são definidos em função da tipologia e das atividades desenvolvidas na edificação. Agência (2005) informa que “o agente consumidor é a variável mais representativa do consumo em uma determinada tipologia de edificação” e que as unidades que expressam os indicadores de consumo variam conforme a edificação, podendo assumir, dentre outros, os seguintes valores: litros/pessoa.dia, litros/aluno.dia, litros/leito.dia e litros/m2.dia. Na Tabela 13 estão alguns exemplos de agentes consumidores, conforme a edificação em estudo. Tabela 13: Exemplos de agentes consumidores Tipologia Agente Consumidor Unidade Edifício residencial Pessoas (moradores) Litros/pessoa/dia Edifício de escritórios Pessoas (ocupantes) Litros/pessoa/dia Escola Alunos Litros/aluno/dia Hospital Leitos funcionantes Litros/leito/dia Restaurante (cozinha industrial) Refeições preparadas Litros/refeição preparada Fonte: Adaptado de Oliveira (1999)
61 Como para um grande número de tipologias, os agentes consumidores são representados pela população, Oliveira (1999) alerta para o tipo de população a ser definida, uma vez que ela pode ser fixa ou flutuante. A população fixa é aquela que faz uso da edificação em termos de permanência contínua e a flutuante não tem freqüência e horário fixos. Em consonância com o que já foi exposto, mas acrescentando outros fatores, Agência (2005) informa os seguintes aspectos que devem ser considerados para a definição do indicador de consumo: • Tempo de permanência do agente consumidor no local; • Caracterização dos agentes consumidores; • Desconsideração de valores atípicos no período de levantamento do consumo; • Para consumos sazonais calcular a média aritmética e o desvio padrão do consumo e analisar se os valores estão na faixa pretendida; • Para um mesmo tipo de edificação pode ocorrer variação no valor do indicador de consumo, em função de hábitos dos usuários; De acordo com Gonçalves et al (2005), o indicador de consumo não deve se ater apenas à quantidade de água por agente consumidor em um determinado período, devendo ser utilizado para estimativas iniciais e como valor de referência para avaliação da sustentabilidade de novas e/ou existentes edificações. Desta forma, o indicador deve ser utilizado, também, para definição de ações a serem empregadas em programas de uso racional da água. Resultados de pesquisas, a maioria de outros países, definiram uma média de consumo diário para diferentes tipos de edificações e foram compilados por Tomaz (2000). Na tabela 14 estão alguns valores selecionados, com suas correspondentes fontes, para análise no presente trabalho. No Anexo E estão contemplados outros indicadores resultantes da referida compilação. Estes indicadores servem de referência para projetos, mas devem ser adotados com critério, visto que foram obtidos em diferentes países com costumes, hábitos e climas variados. Além da determinação de indicadores, as distribuições de consumo de água nas diversas atividades e pontos de consumo também fazem parte da caracterização de consumo de uma edificação.

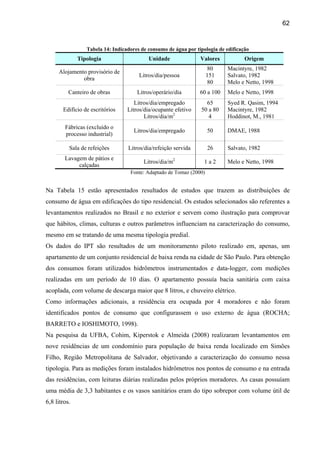

62 Tabela 14: Indicadores de consumo de água por tipologia de edificação Tipologia Unidade Valores Origem 80 Macintyre, 1982 Alojamento provisório de Litros/dia/pessoa 151 Salvato, 1982 obra 80 Melo e Netto, 1998 Canteiro de obras Litros/operário/dia 60 a 100 Melo e Netto, 1998 Litros/dia/empregado 65 Syed R. Qasim, 1994 Edifício de escritórios Litros/dia/ocupante efetivo 50 a 80 Macintyre, 1982 Litros/dia/m2 4 Hoddinot, M., 1981 Fábricas (excluído o Litros/dia/empregado 50 DMAE, 1988 processo industrial) Sala de refeições Litros/dia/refeição servida 26 Salvato, 1982 Lavagem de pátios e Litros/dia/m2 1a2 Melo e Netto, 1998 calçadas Fonte: Adaptado de Tomaz (2000) Na Tabela 15 estão apresentados resultados de estudos que trazem as distribuições de consumo de água em edificações do tipo residencial. Os estudos selecionados são referentes a levantamentos realizados no Brasil e no exterior e servem como ilustração para comprovar que hábitos, climas, culturas e outros parâmetros influenciam na caracterização do consumo, mesmo em se tratando de uma mesma tipologia predial. Os dados do IPT são resultados de um monitoramento piloto realizado em, apenas, um apartamento de um conjunto residencial de baixa renda na cidade de São Paulo. Para obtenção dos consumos foram utilizados hidrômetros instrumentados e data-logger, com medições realizadas em um período de 10 dias. O apartamento possuía bacia sanitária com caixa acoplada, com volume de descarga maior que 8 litros, e chuveiro elétrico. Como informações adicionais, a residência era ocupada por 4 moradores e não foram identificados pontos de consumo que configurassem o uso externo de água (ROCHA; BARRETO e IOSHIMOTO, 1998). Na pesquisa da UFBA, Cohim, Kiperstok e Almeida (2008) realizaram levantamentos em nove residências de um condomínio para população de baixa renda localizado em Simões Filho, Região Metropolitana de Salvador, objetivando a caracterização do consumo nessa tipologia. Para as medições foram instalados hidrômetros nos pontos de consumo e na entrada das residências, com leituras diárias realizadas pelos próprios moradores. As casas possuíam uma média de 3,3 habitantes e os vasos sanitários eram do tipo sobrepor com volume útil de 6,8 litros.

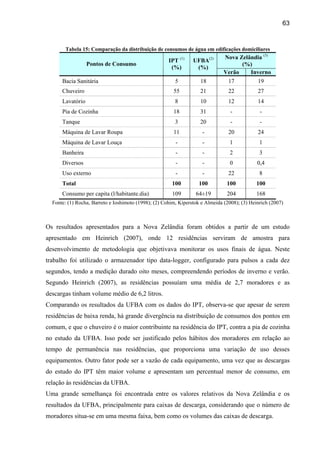

63 Tabela 15: Comparação da distribuição de consumos de água em edificações domiciliares Nova Zelândia (3) IPT (1) UFBA(2) Pontos de Consumo (%) (%) (%) Verão Inverno Bacia Sanitária 5 18 17 19 Chuveiro 55 21 22 27 Lavatório 8 10 12 14 Pia de Cozinha 18 31 - - Tanque 3 20 - - Máquina de Lavar Roupa 11 - 20 24 Máquina de Lavar Louça - - 1 1 Banheira - - 2 3 Diversos - - 0 0,4 Uso externo - - 22 8 Total 100 100 100 100 Consumo per capita (l/habitante.dia) 109 64±19 204 168 Fonte: (1) Rocha, Barreto e Ioshimoto (1998); (2) Cohim, Kiperstok e Almeida (2008); (3) Heinrich (2007) Os resultados apresentados para a Nova Zelândia foram obtidos a partir de um estudo apresentado em Heinrich (2007), onde 12 residências serviram de amostra para desenvolvimento de metodologia que objetivava monitorar os usos finais de água. Neste trabalho foi utilizado o armazenador tipo data-logger, configurado para pulsos a cada dez segundos, tendo a medição durado oito meses, compreendendo períodos de inverno e verão. Segundo Heinrich (2007), as residências possuíam uma média de 2,7 moradores e as descargas tinham volume médio de 6,2 litros. Comparando os resultados da UFBA com os dados do IPT, observa-se que apesar de serem residências de baixa renda, há grande divergência na distribuição de consumos dos pontos em comum, e que o chuveiro é o maior contribuinte na residência do IPT, contra a pia de cozinha no estudo da UFBA. Isso pode ser justificado pelos hábitos dos moradores em relação ao tempo de permanência nas residências, que proporciona uma variação de uso desses equipamentos. Outro fator pode ser a vazão de cada equipamento, uma vez que as descargas do estudo do IPT têm maior volume e apresentam um percentual menor de consumo, em relação às residências da UFBA. Uma grande semelhança foi encontrada entre os valores relativos da Nova Zelândia e os resultados da UFBA, principalmente para caixas de descarga, considerando que o número de moradores situa-se em uma mesma faixa, bem como os volumes das caixas de descarga.
64 Já em termos de consumo per capita, os estudos apresentam valores bem divergentes, devendo, para melhor análise, serem necessários mais dados referentes às unidades estudadas para que se possam definir parâmetros de comparação de consumo. Como exemplos de composição de consumos de água que podem ser utilizados para comparação com as edificações deste estudo, serão apresentados os levantamentos realizados em edifícios comerciais, no trabalho apresentado por Kammers (2004). O estudo foi realizado na cidade de Florianópolis e tinha como objetivo a obtenção dos usos finais de água em edifícios públicos, a partir de uma amostra de dez prédios. Para efeito de comparação, foi selecionado apenas um dos prédios do referido estudo por este possuir características mais próximas dos prédios de escritórios a serem analisados no presente trabalho. Desta forma, a distribuição de consumos de água representada no Gráfico 4 é referente a um prédio de dois andares, com população de 165 pessoas, constando dos seguintes pontos de consumo: 2 torneiras comuns, 21 torneiras de fechamento automático, 15 caixas de descarga com caixa acoplada de 12 litros e dois mictórios com válvula de fechamento automático. Nos levantamentos de campo as vazões das torneiras apresentaram uma média de 0,14 l/s, com uma freqüência de uso de 3,25 vezes ao dia e duração de 11,67 segundos. Os vasos sanitários obtiveram freqüência de uso de 2,13 vezes ao dia, e os mictórios apenas uma vez. Foi definido para os mictórios uma vazão de 0,07 l/s. 2% 9% Vaso Sanitário 18% 1% Mictório T orneira Limpeza 14% 56% Cafeteiras Irrigação Jardim Gráfico 4: Usos finais de água em prédio público Fonte: Kammers (2004) Verifica-se que as distribuições de consumo de água nessa tipologia são bem diferenciadas das tipologias residenciais, tendo um peso maior nos vasos sanitários e torneiras,

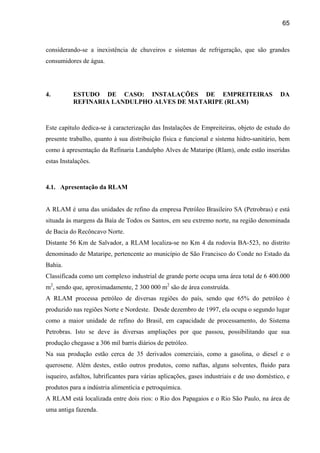

65 considerando-se a inexistência de chuveiros e sistemas de refrigeração, que são grandes consumidores de água. 4. ESTUDO DE CASO: INSTALAÇÕES DE EMPREITEIRAS DA REFINARIA LANDULPHO ALVES DE MATARIPE (RLAM) Este capítulo dedica-se à caracterização das Instalações de Empreiteiras, objeto de estudo do presente trabalho, quanto à sua distribuição física e funcional e sistema hidro-sanitário, bem como à apresentação da Refinaria Landulpho Alves de Mataripe (Rlam), onde estão inseridas estas Instalações. 4.1. Apresentação da RLAM A RLAM é uma das unidades de refino da empresa Petróleo Brasileiro SA (Petrobras) e está situada às margens da Baía de Todos os Santos, em seu extremo norte, na região denominada de Bacia do Recôncavo Norte. Distante 56 Km de Salvador, a RLAM localiza-se no Km 4 da rodovia BA-523, no distrito denominado de Mataripe, pertencente ao município de São Francisco do Conde no Estado da Bahia. Classificada como um complexo industrial de grande porte ocupa uma área total de 6 400.000 m2, sendo que, aproximadamente, 2 300 000 m2 são de área construída. A RLAM processa petróleo de diversas regiões do país, sendo que 65% do petróleo é produzido nas regiões Norte e Nordeste. Desde dezembro de 1997, ela ocupa o segundo lugar como a maior unidade de refino do Brasil, em capacidade de processamento, do Sistema Petrobras. Isto se deve às diversas ampliações por que passou, possibilitando que sua produção chegasse a 306 mil barris diários de petróleo. Na sua produção estão cerca de 35 derivados comerciais, como a gasolina, o diesel e o querosene. Além destes, estão outros produtos, como naftas, alguns solventes, fluido para isqueiro, asfaltos, lubrificantes para várias aplicações, gases industriais e de uso doméstico, e produtos para a indústria alimentícia e petroquímica. A RLAM está localizada entre dois rios: o Rio dos Papagaios e o Rio São Paulo, na área de uma antiga fazenda.
66 O total de água consumida na RLAM é de 16 800 m3/dia (700 m3/h), sendo que o suprimento de água é realizado através da captação em três mananciais: Rio Catu – está localizado a 40 km da RLAM e está inserido na bacia hidrográfica do rio Pojuca. O fornecimento de água deste manancial apresenta um valor médio de 10 750 m3/dia (448,00 m3/h). Represa Pedra do Cavalo – esta represa é operada pela EMBASA (Empresa Baiana de Águas e Saneamento) e está localizada na bacia do rio Paraguaçu com uma contribuição aproximada de 6 050 m3/dia (252,00 m3/h). Represa São Paulo (Coréia) – está localizada a 6 km da RLAM. Existem duas Unidades de Tratamento de Águas (ETA) na RLAM (U-52A e U-52B) que atendem, atualmente, as seguintes demandas: • RLAM: Água desmineralizada / água polida, água clarificada, água filtrada, água industrial, água potável, água de máquinas e água de resfriamento. • DTBASA / TRANSPETRO: Água industrial • TERMOBAHIA: Água polida 4.2. Caracterização das Instalações de Empreiteiras As Instalações de Empreiteiras da RLAM foram construídas no ano de 2002, em uma área afastada do ambiente industrial, com o objetivo de concentrar a infra-estrutura necessária para as empresas que prestam serviços de rotina, evitando a distribuição irregular de instalações provisórias nas áreas da Refinaria. Essas instalações ocupam uma área de 36.400 m2, contemplando os seguintes prédios: oito Módulos de Vestiários, um Prédio de Escritórios, um Refeitório, uma Oficina de Montagem Industrial, uma Oficina de Manutenção Predial, uma Oficina de Construção Civil e um Prédio de Ferramentarias e Almoxarifados (Ilustração 3). Essa estrutura é similar às instalações, normalmente montadas de forma provisória, para suporte à indústria da construção, variando nas tipologias prediais, em função do porte do empreendimento. As empresas que são contratadas para prestação de serviços extraordinários, como paradas de manutenção, ocupam instalações em área externa à RLAM. A população usuária, estimada em 1 967 pessoas, é composta basicamente de trabalhadores da área de montagem industrial, envolvendo encanadores, caldeireiros, eletricistas e instrumentistas; da área de construção civil com pedreiros, carpinteiros, armadores, etc., bem
67 como das áreas de limpeza, apoio administrativo e demais atividades de manutenção predial e industrial. 1 – Oficina de Construção Civil 2 – Vestiários 3 – Prédio de Escritórios 4 – Ferramentarias / Almoxarifados 5 – Oficina de Montagem Industrial 6 – Refeitório 7 – Anexo do Refeitório 8 – Oficina de Manutenção Predial Ilustração 3: Instalações de Empreiteiras da RLAM Foi levantada a existência de um total de 24 empresas, distribuídas nas Instalações de Empreiteiras, sendo que uma empresa pode estar relacionada a mais de um contrato de serviço. Embora possa haver mudança das empresas que prestam os serviços, as demandas de usuários e de contratos apresentam pouca variação, caracterizando um local com certa constância no seu funcionamento.
68 Na Tabela 16 está indicada a composição de cada prédio e respectivas áreas, sendo, em seguida, apresentada uma descrição de seu funcionamento. 4.2.1. Aspectos Físicos e Funcionais Tabela 16: Caracterização dos Prédios das Instalações de Empreiteiras Prédio Caracterização Área (m2) 30 salas + 2 sanitários femininos + 2 sanitários Prédio de escritórios 422,7 masculinos Módulo de vestiários 1 5 vestiários masculinos 307,5 Módulo de vestiários 2 6 vestiários masculinos 307,5 Módulo de vestiários 3 6 vestiários masculinos 307,5 Módulo de vestiários 4 5 vestiários masculinos 307,5 Módulo de vestiários 5 5 vestiários masculinos 307,5 Módulo de vestiários 6 3 vestiários femininos + 3 vestiários masculinos 307,5 Módulo de vestiários 7 5 vestiários masculinos 307,5 Módulo de vestiários 8 5 vestiários masculinos 307,5 Ferramentarias / salas + 1 sanitário masculino + 1 sanitário feminino 611,5 Almoxarifados + 1 copa Oficina de Montagem oficinas + depósitos + salas + 2 sanitários femininos 2 715,0 Industrial + 2 sanitários masculinos Oficina de Construção 5 salas + 1 carpintaria + baias de materiais + 458,7 Civil depósitos de materiais Oficina de Manutenção 2 depósitos + 7 salas + 1 carpintaria + 1 oficina + 1 858,6 Predial sanitário masculino + 1 sanitário feminino Anexo do Refeitório 1 sanitário masculino + 1 sanitário feminino 87,6 1 salão + 1 sala de lavagem + 5 box’s de Refeitório 1 563,0 distribuição de alimentos Área Total 9 176, 7 Em relação à área total, as instalações prediais ocupam o equivalente a 25 %, sendo o restante equivalente a áreas de estacionamentos, vias de tráfego e áreas verdes.
69 Dados relativos ao sistema hidro-sanitário estão apresentados no item 4.2.3. Prédio de Escritórios Este prédio (Foto 2) consta de 2 (dois) pavimentos onde ficam os funcionários dos serviços administrativos das empresas, que no período de realização desta pesquisa contava com um total de 84 pessoas, distribuídos em 18 empresas. Observou-se que algumas empresas fazem uso de mais de 1 sala, pelo fato de atenderem a mais de um contrato de serviço. As empresas que não têm funcionários neste prédio utilizam as salas da oficina de manutenção predial e a oficina de construção civil. Foi registrado que muitos usuários do prédio de escritórios, além de fazerem uso das salas e sanitários locais, também utilizam outras instalações sanitárias fora das Instalações de Empreiteiras, em função de deslocamentos à RLAM, para contato com fiscais de contratos e outras necessidades administrativas. Outro fato a ser considerado é que o prédio foi construído em duas etapas, sendo que a primeira contou com 16 salas e 4 sanitários, e na segunda etapa foi construído o restante das salas (16). Estas novas salas receberam uma especificação de piso diferente, que por suas características passou a absorver mais sujeira, gerando uma maior periodicidade no processo de limpeza, e maior consumo de água, conforme informado pela equipe responsável. Foto 1: Vista do Prédio de Escritórios Módulos de Vestiários Os módulos de vestiários (Foto 3) são em número de oito, totalizando 40 vestiários masculinos e 3 femininos, que são distribuídos para as empresas, em conformidade com o
70 número de empregados, sendo que em função desse número, algumas empresas podem compartilhar um mesmo vestiário. Os módulos de números 6, 7 e 8 foram construídos em uma segunda etapa da obra, tendo recebido especificações de piso e aparelhos sanitários diferentes dos primeiros cinco módulos, que passaram a influenciar nas atividades de consumo de água, como será visto. Os vestiários são utilizados por trabalhadores que, em sua maioria, exercem atividades nas oficinas e nas áreas da RLAM, podendo, também, ter acesso de pessoas das equipes administrativas das empresas. Segundo levantamento efetuado, a população usuária dos vestiários é estimada em 1 450 pessoas. Os horários de maior concentração de uso são no início da jornada de trabalho e no final da tarde para banho. Durante o restante do dia os vestiários são mantidos fechados, sendo abertos, também, no horário de almoço. Foto 2: Vista dos Módulos 7 e 8 de Vestiários Prédio de Ferramentarias e Almoxarifados Neste prédio (Foto 4) ficam armazenados pequenos materiais, ferramentas e equipamentos de proteção individual, que são distribuídos por funcionários das empresas, estimados em número de 28 pessoas.
71 Foto 3: Vista do Prédio de Ferramentarias e Almoxarifados Nem todas essas pessoas ficam em tempo integral no prédio, uma vez que pela manhã ocorre o maior pico de movimento, quando os empregados se dirigem ao local para reposição de equipamentos e ferramentas. Desta forma, alguns funcionários do prédio são transferidos para apoio em outros serviços administrativos. No prédio existe uma sala utilizada pela equipe de segurança patrimonial da RLAM, onde são transmitidos os vídeos de segurança para visitantes. Dos dois sanitários existentes no prédio, um é de acesso exclusivo dos funcionários do almoxarifado, sendo que as pessoas que vão obter algum insumo no local, podem também fazer uso do sanitário. O outro sanitário fica fechado, sendo de uso esporádico da equipe de segurança patrimonial. A copa somente é utilizada nos horários de refeição dos vigilantes da portaria, que fica próxima ao prédio. Oficina de Montagem Industrial (Foto 5) Neste local, durante todo o dia, são realizados serviços de pré-fabricação de peças envolvendo 80 pessoas nas funções de eletricistas, instrumentistas, caldeireiros e mecânicos. Nas salas e depósitos estão as equipes administrativas, sendo que há um constante deslocamento das pessoas para as instalações da RLAM, a fim de darem apoio nas frentes de serviços e manterem contatos com a fiscalização. Alem dos sanitários existentes no local, os usuários deste prédio também podem fazer uso de outras instalações sanitárias durante seus deslocamentos a áreas da RLAM.
72 Foto 4: Vista da Oficina de Montagem Industrial Oficina de Construção Civil Esta oficina (Foto 6) foi construída para apoio às atividades de carpintaria e armação de ferragens dos serviços que são realizados na área da RLAM. São 35 pessoas, entre carpinteiros, armadores e equipe administrativa, sendo que os executantes também se deslocam para a montagem nas frentes de serviço. No local também existem salas de apoio administrativo, depósitos, ferramentarias e baias para armazenamento de materiais. Nesta oficina não existem sanitários, sendo feito uso das instalações do prédio da oficina de manutenção predial, que fica ao lado, e também de outros sanitários existentes na área da RLAM. Foto 5: Vista do Canteiro de Construção Civil
73 Prédio de Manutenção Predial A oficina de manutenção predial (Foto 7) foi construída para as empresas que prestam serviço à gerência de Suporte Operacional (SOP), possuindo uma oficina de apoio aos serviços de refrigeração predial, uma carpintaria para pequenos serviços, bem como salas para apoio administrativo. Os sanitários deste prédio são utilizados apenas pelas pessoas do prédio e da oficina de construção civil. Foto 6: Vista do Prédio de Manutenção Predial Foto 7: Vista do Refeitório
74 Refeitório (Foto 8) O refeitório tem horário de funcionamento das 6:00 às 14:00h. No horário inicial são servidos os cafés da manhã aos trabalhadores e, a partir das 11:45h, os almoços. As refeições não são preparadas no local, existindo 5 empresas que trazem os alimentos prontos e os servem em bandejas nas baias existentes. Segundo informado pelas empresas, são servidas em torno de 1 720 refeições por dia normal de jornada de trabalho. Anexo do Refeitório (Foto 9) Ao lado do refeitório foi construído um anexo com sanitários feminino e masculino, para apoio aos usuários que almoçam no local. Esses sanitários são abertos, apenas, nos horários do café da manhã e almoço. Foto 8: Vista do Anexo do Refeitório 4.2.2. Distribuição dos Usuários nos Locais de Trabalho Na Tabela 17 é apresentada uma distribuição geral dos usuários, em relação aos locais em que eles realizam suas atividades. Além dos prédios existentes nas Instalações de Empreiteiras, o local “Área da Rlam” está representando os ambientes industrial e administrativo da Refinaria, onde estão as frentes de serviços.
75 Tabela 17: Local de trabalho dos usuários das instalações de empreiteiras Número de Usuários Local de trabalho Mulheres Homens Total Prédio de Escritórios 25 59 84 4% Ferramentarias / Almoxarifados 0 28 28 1% Oficina de Montagem Industrial 4 76 80 4% Oficina de Construção Civil 3 32 35 2% Oficina de Manutenção Predial 5 15 20 1% Área da Rlam 95 1 621 1 720 88% Total 132 1 835 1 967 100% 7% 93% Observa-se que quase 90% dos usuários das Instalações de Empreiteiras têm seu local de trabalho localizado na Área da Rlam, ou seja, a maior parte das pessoas passa o dia fora dessas instalações, só retornando nos horários de almoço e saída do trabalho. Verifica-se, também, que o número de mulheres é bem reduzido (7%) quando comparado com o número de homens (93%), sendo que no prédio de Ferramentarias e Almoxarifados não há representação fixa de público feminino. A dinâmica diária de trânsito dos usuários nas Instalações de Empreiteiras, segue a seguinte distribuição: • Pela manhã – troca de roupa e outros usos nos vestiários e café da manhã no refeitório. • Meio dia – almoço no refeitório com uso dos sanitários ao lado do refeitório e vestiários. • Final da tarde – banho e outros usos nos vestiários. 4.2.3. Sistema Hidro-Sanitário O fornecimento de água para as Instalações de Empreiteiras é proveniente da Estação de Tratamento de Água da Rlam (ETA), de onde parte uma tubulação de polietileno de alta densidade (PEAD) de 3”, com aproximadamente 2 200 metros de extensão, que alimenta por gravidade um reservatório inferior localizado próximo ao local. A partir do reservatório inferior, um conjunto de bombas eleva a água até o reservatório superior (Fluxograma 5).
76 Pedra do Cavalo Rio Catú Vestiários Central de Empreiteiras ETA Oficinas Reservatório Reservatório Refeitório Corpo Recepto Inferior Superior Poço ETDI Almoxarifados de Coleta Efluente Prédio ADM Fluxograma 5: Fluxograma de alimentação de Água das Instalações de Empreiteiras Os 2 reservatórios dispõem de 2 câmaras, cada um, sendo, conforme concepção de projeto, uma destinada para uso potável e a outra para uso não potável. Observou-se que desde a sua entrada em operação, os dois reservatórios só são abastecidos com água potável. O reservatório superior está localizado a uma altura de 9,00m do nível do solo (Foto 10) e cada câmara de reservação tem capacidade para 38 360 litros. As câmaras de reservação do tanque inferior (Foto 11) têm capacidade para 74 320 litros, cada uma. Foto 9: Vista do Reservatório Elevado Foto 10: Vista do Reservatório Inferior Dos reservatórios elevados partem redes de distribuição independentes para os vestiários, escritórios, oficinas, refeitório e almoxarifados, sendo que para as alimentações dos vestiários, almoxarifados, oficina de montagem industrial e prédio de escritórios partem linhas separadas, previstas em projeto para abastecimento potável e não potável. Ou seja, para estes
77 prédios as alimentações de vasos e mictórios são independentes das linhas para lavatórios e chuveiros. Os efluentes oriundos de lavatórios, lavagem de pisos e chuveiros também são segregados dos efluentes gerados em vasos sanitários e mictórios, atendendo as premissas de projeto. Por outro lado, o projeto não definiu destinações diferenciadas para esses efluentes que hoje são conduzidos, por gravidade, para um poço de coleta sanitário (PCS) de onde são bombeados para a Estação de Tratamento de Despejos Industriais da Rlam (ETDI). Apesar das instalações hidro-sanitárias não estarem operando segundo as possibilidades de utilização de uma água não potável para usos menos nobres, bem como não estarem sendo reutilizadas as águas cinzas já segregadas, verifica-se que a implementação dessas práticas não necessitarão de maiores intervenções nas instalações, que é uma das dificuldades quando se trata de edificações já existentes. 4.2.3.1. Pontos de Consumo Os pontos de consumo dos prédios foram consultados nos projetos de instalações hidro- sanitárias e confirmados em visitas aos locais, visando a verificação de alguma intervenção não registrada (Tabela 18). As torneiras avulsas, registradas na tabela, não constavam nos projetos analisados, tendo sido instaladas por necessidades dos usuários, sem registro de documentação. No prédio de escritórios, oficina de construção civil e refeitório essas torneiras são utilizadas para limpeza dos pisos, já na oficina de manutenção predial, sua instalação foi para diluição de produtos de limpeza. Verifica-se que as maiores concentrações de pontos de consumo encontram-se nos módulos de vestiários, principalmente quanto a chuveiros e vasos sanitários. Os lavatórios, vasos e mictórios dos módulos de vestiários 1 ao 5, prédios de escritórios, oficina de manutenção predial e almoxarifado são da marca Celite. Já os aparelhos dos novos módulos de vestiários (6 ao 8), anexo do refeitório e sanitários da oficina de montagem industrial são da marca Deca. Estes prédios foram construídos em outra etapa.
78 Tabela 18: Pontos de Consumo por Prédio Pontos de Consumo Prédios VS LV MIC CH PIA DCH TOR Prédio de Escritórios 10 12 8 - - 4 2 Módulo de Vestiários 1 12 9 10 30 - - - Módulo de Vestiários 2 12 9 10 30 - - - Módulo de Vestiários 3 12 9 10 30 - - - Módulo de Vestiários 4 11 9 12 31 - - - Módulo de Vestiários 5 11 9 12 31 - - - Módulo de Vestiários 6 12 9 10 28 - - - Módulo de Vestiários 7 12 9 10 30 - - - Módulo de Vestiários 8 12 9 10 30 - - - Ferramentarias / Almoxarifados 7 6 3 - 1 1 - Oficina de Montagem Industrial 8 8 4 - - 2 - Oficina de Construção Civil - - - - - - 1 Anexo do Refeitório 9 10 4 - - 2 - Oficina de Manutenção Predial 3 2 2 - - 1 1 Refeitório - 4 - - 10 - 1 Total 128 111 105 240 11 10 5 VS: vaso sanitário LV: lavatório MIC: mictório CH: chuveiro PIA: pia de cozinha DCH: ducha higiênica TOR: torneira avulsa Todos os mictórios são individuais de louça, sendo que os da oficina de montagem industrial e os do anexo do refeitório têm válvula de acionamento manual com fechamento automático e sifão integrado. Os demais mictórios têm registro de pressão com fechamento manual e sifão tipo copo. Nas visitas realizadas não foram encontrados registros abertos. Os vasos sanitários de todos os prédios são do tipo caixa de descarga com caixa acoplada Com exceção do refeitório, que tem torneiras de lavatório com acionamento manual e fechamento automático, todos os demais prédios possuem dispositivos comuns, sem nenhuma tecnologia economizadora instalada. Observa-se, também, que a quantidade de vasos sanitários é superior à de mictórios em todos os prédios, sendo que nos vestiários a relação não apresenta grande desproporção. Sabendo-se que os vasos sanitários apresentam consumos bastante superiores em relação aos mictórios, a partir dos resultados da pesquisa será analisada a receptividade dos usuários para o uso de mictórios, bem como estimada a redução de consumo com a priorização do seu uso.
79 No Anexo F encontra-se um resumo das especificações desses aparelhos sanitários, bem como fotos para os diferentes tipos existentes nos prédios. 4.2.3.2. Vazões dos Aparelhos Sanitários As estimativas das vazões dos aparelhos sanitários, para utilização na determinação do consumo de água, foram obtidas a partir da observação do tempo gasto para enchimento com água de vasilhames com volumes conhecidos, obtendo-se uma média para cada ponto de consumo, em cada prédio. Foram utilizados vasilhames de 500 ml, medindo-se o seu tempo de enchimento com os dispositivos abertos em meia volta. Foram realizadas três medições, em cada ponto, para cada prédio, sendo que para os chuveiros e vasos sanitários dos vestiários foram efetuadas seis medições. Os volumes das caixas de descargas dos vasos sanitários foram obtidos medindo-se as dimensões internas das caixas, considerando-se para limite de altura a marcação da água no aparelho. Com a obtenção dos valores das vazões foram calculadas as médias aritméticas para cada ponto, bem como o desvio padrão equivalente, para sua melhor representação. Na Tabela 19 estão apresentados os resultados encontrados, bem como a indicação dos valores de projeto fornecidos pela NBR 5626 (Normas Brasileiras), para dimensionamento de instalações hidráulicas prediais. As vazões das torneiras avulsas não foram levantadas, pois as atividades realizadas nesses pontos tiveram seus consumos estimados com base nas informações obtidas pela equipe de limpeza. Desta forma, a oficina de construção civil não foi contemplada nesta tabela. Não foram encontrados valores de desvios muito altos entre os aparelhos, mesmo para aqueles de marcas diferentes, como também para as vazões dos vestiários novos e os da primeira etapa, que por isso foram apresentados em uma mesma média. Para os mictórios da oficina de montagem e anexo do refeitório foi assumida a média das medições dos outros prédios, em função do tipo de sifão, e por se tratar de um quantitativo não significativo (8 aparelhos) para os resultados do estudo. O mesmo procedimento foi utilizado para caracterização dos aparelhos sanitários da área, por não ser possível a sua identificação.
80 Tabela 19: Média das vazões nos pontos de utilização Vazão (l/s) Edificação Torneira Pia de Ducha Caixa de Mictório Chuveiro Descarga Lavatório cozinha Higiênica Prédio de 0,13 ± 0,03 0,11 ± 0,01 - - 0,05 ± 0,01 Escritórios Vestiários 0,12 ± 0,02 0,14 ± 0,02 0,13 ± 0,02 - - 11,0 ± 0,01 Ferrament. 0,13 ± 0,00 0,10 ± 0,03 - - 0,05 ± 0,01 - /Almoxarif. Oficina Montagem 0,12± 0,01 0,08 ± 0,02 - - 0,05 ± 0,01 - Industrial Anexo do 0,12± 0,01 0,10 ± 0,01 - - 0,05 ± 0,01 - Refeitório Oficina Manut. 0,11 ± 0,01 0,10 ± 0,01 - - 0,05 ± 0,01 - Predial Sanitários 0,12± 0,01 0,10 ± 0,02 - - 0,05 ± 0,01 - Área Refeitório - 0,03 ±0,01 - 0,06 ± 0,01 - - NBR 5626 0,15 0,15 0,20 0,25 - - Todas as vazões encontradas ficaram abaixo dos valores indicados para projeto, tendo sido observado no local que as vazões existentes atendiam aos propósitos de uso. Da mesma forma, não foram identificadas ocorrências de reclamação por parte dos usuários para o funcionamento dos aparelhos. Observa-se que foi importante o levantamento das vazões no próprio local de estudo, que apresenta características próprias de modelos de aparelhos e regulagens de vazões, que irão proporcionar uma estimativa de consumo mais próxima da realidade das Instalações de Empreiteiras da RLAM. 4.2.3.3. Atividades Consumidoras de Água As atividades que consomem água nas Instalações de Empreiteiras foram agrupadas de acordo com as seguintes finalidades: Higienização pessoal (lavagem de mãos; lavagem de rosto; higienização bucal; banho de chuveiro; uso de ducha higiênica). As informações para estas atividades foram obtidas na pesquisa de opinião e estão explicitadas no item 4.3.1.3, referente à análise das respostas da pesquisa.
81 Limpeza e higienização dos ambientes (lavagem do piso das salas, oficinas e refeitório; lavagem dos sanitários e vestiários; lavagem de áreas externas). A limpeza dos ambientes das Instalações de Empreiteiras é realizada por uma empresa contratada pelo condomínio local, que também se responsabiliza pela manutenção das instalações hidro-sanitárias, realizando pequenos reparos. Nas visitas realizadas não foram encontrados equipamentos com vazamentos, nem registros abertos, tendo sido informado que os aparelhos sanitários com defeito são isolados, até providências de reparo ou substituição. A limpeza é realizada com baldes de 15 litros e para cada ambiente a empresa já tem uma estimativa da quantidade de baldes que é utilizada. Para conhecimento da periodicidade para cada ambiente e da quantidade de água consumida, foi elaborada uma planilha para ser preenchida pela empresa, com base nos procedimentos seguidos pelos funcionários da limpeza. A planilha está apresentada no Anexo G. Higienização de utensílios do refeitório (higienização de bandejas, talheres e outros utensílios). Estas atividades são realizadas pelos empregados das empresas que fornecem alimentação no refeitório, tendo sido observado no local que cada empresa dispõe de sua bancada na sala de lavagem e se utilizam de vasilhames plásticos para ensaboar e enxaguar as bandejas. As empresas informaram que, em média, utilizam 16 vasilhames de 173 litros para a higienização dos utensílios (Foto 12). Foto 11: Lavagem de Utensílios no Refeitório
82 Transporte de excretas (descargas de vasos sanitários e mictórios). Similar às atividades de higienização pessoal, estas atividades estão descritas no item 4.3.1.3. Usos específicos (Diluição de produtos de limpeza). Em uma das salas do prédio da oficina de manutenção predial existem 4 recipientes de 200 litros, cada, para diluição de produtos de limpeza. O processo é realizado pela empresa que presta serviços de limpeza predial na RLAM e, segundo seu representante, há a estimativa de um consumo de 800 litros de água por semana para as necessidades gerais de limpeza. 4.3. Metodologia As etapas delineadas, para atendimento aos objetivos deste trabalho, estão detalhadas a seguir, sendo que a caracterização da área de estudo, que também se insere como etapa metodológica, já foi apresentada no item 4.2. Inicialmente a pesquisa previa a montagem de um sistema de monitoramento de consumo de água no local de estudo, mas devido a inconsistências nas especificações dos equipamentos a serem adquiridos, o processo sofreu grande atraso e conseqüente cancelamento. Esses dados que seriam utilizados para comparação com os valores estimados neste estudo serão obtidos em um trabalho futuro. 4.3.1. Pesquisa de Opinião A pesquisa teve como objetivos o conhecimento dos hábitos dos usuários na utilização dos aparelhos sanitários e a sua percepção em relação à racionalização do uso da água. Foi elaborado um questionário (Anexo H) com perguntas de 3 tipos: 1 – Perguntas para obtenção dos parâmetros para cálculo das estimativas de consumo de água (Quadro 1); 2 – Perguntas para análise do comportamento dos usuários (Quadro 3); 3 – Perguntas para análise da percepção à racionalização do uso da água (Quadro 4).
83 4.3.1.1. Seleção da Amostra A determinação da amostra foi obtida a partir de parâmetros estatísticos que apresentaram o número de questionários representativos da população, para um erro máximo previsto de 5%. O tamanho da amostra (n), a ser pesquisada, teve como base a Equação 1 obtida em Barbetta (2006), que utiliza como parâmetros uma amostra aproximada (n0), calculada a partir da Equação 2, e a população (N) que foi considerada como o total de usuários do local. N. n0 n = ―― Equação 1 N + n0 1 n0 = — Equação 2 E02 Para um erro amostral (E0) de 5%, foi obtida uma amostra aproximada de 400 que aplicada na Equação 1, para uma população de 1 967 pessoas, resultou em um tamanho de amostra de 332 pessoas. Foi distribuído um número de questionários em quantidade maior, considerando-se a possibilidade de não haver retorno para todos os formulários distribuídos, sendo que os técnicos das empresas informaram ter havido boa aceitação por parte dos trabalhadores no preenchimento dos questionários. A quantidade de questionários validados resultou em um erro amostral de 4,6%, ou seja, menor do que o máximo pretendido para os objetivos do presente trabalho. Na Tabela 20 estão apresentados os dados obtidos para a amostra analisada. Do total dos 378 questionários, 328 foram respondidos por homens e 50 por mulheres, representando um total de 19% dos usuários da Central de Empreiteiras. Tabela 20: Tamanho da amostra obtido na pesquisa Amostra obtida Percentual da Erro População população amostral (N) Homens Mulheres Total (%) (%) 1 967 328 50 378 19 4,6
84 4.3.1.2. Distribuição dos Questionários Antes da aplicação dos questionários, representantes de algumas empresas foram consultados para avaliar as questões elaboradas, em relação ao nível de conhecimento dos seus trabalhadores, tendo sido dado um retorno positivo para a sua aplicação. Considerando que quase 90% dos trabalhadores das contratadas passam os dias distribuídos em várias frentes de serviços na área da Rlam, verificou-se a necessidade de que os questionários fossem repassados às equipes por pessoas que tivessem oportunidade de estar nos locais e com condições de auxiliar nas respostas. Desta forma, foram convidados os técnicos em SMS (segurança, saúde e meio ambiente) das empresas contratadas, que foram orientados quanto aos objetivos e forma de preenchimento dos formulários. Cada técnico realizou a coleta dos dados junto a suas respectivas equipes. 4.3.1.3. Análise das Respostas As respostas obtidas nos questionários foram compiladas em planilha eletrônica e as análises foram realizadas com o agrupamento das questões, conforme os tópicos almejados com a pesquisa. •Parâmetros para cálculo das estimativas dos consumos de água Os usuários das Instalações de Empreiteiras fazem uso de instalações sanitárias que necessariamente não são as mesmas do seu local de trabalho. Desta forma, o número de usuários, as durações e freqüências de uso dos aparelhos sanitários vão variar para cada sanitário, em função dos hábitos dos trabalhadores. Os procedimentos para obtenção desses parâmetros, nas perguntas da pesquisa, estão descritos no Quadro 2, sendo que no Quadro 1 estão listadas as perguntas realizadas.
85 Quadro 1: Perguntas para obtenção dos parâmetros para cálculo das estimativas dos consumos de água N0 Perguntas 1 Assinale abaixo os locais que você costuma fazer uso dos sanitários, no seu dia de trabalho. a)vestiário b)anexo do refeitório c)oficina de montagem industrial d)almoxarifados e)oficina de manutenção predial f)prédio de escritórios g)sanitário químico h)outros sanitários da Rlam 2 Assinale abaixo as finalidades para as quais você faz uso das torneiras dos lavatórios, no seu ambiente de trabalho. a) Lavar as mãos b) Lavar o rosto c) Escovar os dentes d)Outros (citar) 3 Quantas vezes, no horário de trabalho, você utiliza cada local abaixo para lavar as mãos? a)vestiário b)anexo do refeitório c)oficina de montagem industrial d)almoxarifados e)oficina de manutenção predial f)prédio de escritórios g)sanitário químico h)outros sanitários da Rlam 5 Se for somado o tempo total em que a torneira fica aberta, enquanto você lava as mãos ou escova os dentes, qual a única alternativa abaixo que mais se aplica ao seu caso? a) menor do que 10seg b) 10seg c) 15seg d) 20seg e) mais do que 20seg 6 Quantas vezes, no horário de trabalho, você utiliza cada local abaixo para urinar? a)vestiário b)anexo do refeitório c)oficina de montagem industrial d)almoxarifados e)oficina de manutenção predial f)prédio de escritórios g)sanitário químico h)outros sanitários da Rlam 7 De 10 vezes que você vai ao sanitário para urinar: a)todas as 10 vezes você utiliza o mictório b) todas as 10 vezes você utiliza o vaso sanitário c) usa o mictório pelo menos até 8 vezes d) usa o vaso sanitário pelo menos até 8 vezes 9 Quantas vezes, por dia de trabalho, você toma banho no vestiário? a) 1 vez b) 2 vezes c) mais de 2 vezes d) Não uso o vestiário 11 Se for somado o tempo total em que o registro do chuveiro fica aberto, durante o seu banho, qual a única alternativa abaixo que mais se aplica ao seu caso? a) menor do que 5 min b) 5min c) 10min d) 15min e) mais do que 15min f) não uso o vestiário 12 Você hoje utilizou algum sanitário da RLAM para defecar? a) Sim b)Não 13 Caso sua resposta acima tenha sido “SIM”, responda as questões abaixo: a) Qual o número de vezes? ( ) 1 vez ( ) 2 vezes ( ) Mais de 2 vezes b) Quantas vezes você acionou a descarga do vaso sanitário, para cada uso? ( ) 1 vez ( ) 2 vezes ( ) Mais de 2 vezes c) Informe o local que você utilizou o sanitário para defecar: a)vestiário b)anexo do refeitório c)oficina de montagem industrial d)almoxarifados e)oficina de manutenção predial f)prédio de escritórios g)sanitário químico h)outros sanitários da Rlam
86 Quadro 2: Procedimentos para obtenção dos parâmetros Tempo de Uso Freqüência Aparelhos Número de Usuários (N) (T) (F) O total de usuários (fixos e flutuantes) para cada sanitário, foi obtido na questão 1: N= (% de cada local x 1 967), p/ Homens = % x 1 835 e Mulheres = % x 132 Para cada aparelho foi realizado um parcelamento de cada uso sobre o total de cada local. F = razão do número de N= (% de cada opção de uso T= (soma das parcelas Lavatórios usos de cada local na na questão 2) x (N da questão dos tempos na questão 3 pelo respectivo 01). questão 5) número de usuários. P/ urinar: Parâmetro utilizado = N= (Parcela de usuários (P) número de P/ urinar: obtida na questão 7) x (N da acionamentos (Ac). F = razão do número de questão 1). usos de cada local na P/ urinar: questão 6 pelo respectivo Vasos P= (% da opção “b” + % da Ac = adotado 1 por número de usuários. opção “c” x 0,2 + % da opção descarga Sanitários “d” x 0,8) P/ defecar: P/ defecar: P/ defecar: Ac = soma das F = soma das parcelas do N= (Parcela (P) obtida na parcelas do número de número de usos na questão 12) x (N da questão acionamentos na questão 13ª. 1). questão 13b. N= (Parcela de usuários (P) obtida na questão 7) x (N da F = razão do número de questão 1). Mictórios T = adotado 5 seg usos de cada local na questão 6 pelo respectivo P= (% da opção “a” + % da número de usuários. opção “c” x 0,8 + % da opção “d” x 0,2). N = (% de cada opção de uso T= (soma das parcelas Chuveiros F = número de usos do chuveiro) x total da dos tempos na questão indicados na questão 9 população (1 967) 11). F = razão do número de Duchas N = (% de cada opção de local T = adotado 7 seg usos de cada local na Higiênicas na questão 1) x 132 questão 6 pelo respectivo número de usuários. Pia de Estimativa dos usuários do refeitório: 120 min de usos diários para cada pia e 173 Cozinha recipientes de 16 litros para lavagem das bandejas e talheres
87 •Comportamento dos usuários em relação ao uso dos aparelhos sanitários As perguntas 4 e 10 foram relacionadas para análise do comportamento dos usuários em relação ao tempo em que as torneiras dos lavatórios e registros dos chuveiros são mantidos abertos. Os resultados foram confrontados, verificando a coerência de hábitos no uso dos dois aparelhos. Na pergunta 8 a preferência de uso entre mictórios e vasos sanitários foi analisada com relação à privacidade e disponibilidade do aparelho, sinalizando as possibilidades de intervenção para redução do consumo de água. Quadro 3: Perguntas para análise do comportamento dos usuários 0 N Perguntas 4 Qual o seu procedimento ao lavar as mãos ou escovar os dentes? a)enquanto ensaboa as mãos ou passa a pasta, você fecha a torneira b)a torneira fica todo o tempo aberta 8 Indique a resposta que mais se aplica a você: a)só uso o mictório quando não tem vaso sanitário disponível b)não uso o mictório porque as divisórias não me dão privacidade c)sempre uso o mictório e não tenho problema com privacidade 10 Qual o seu procedimento ao tomar banho no vestiário? a)não faço uso do vestiário b)enquanto se ensaboa você fecha o registro c)o registro do chuveiro fica todo o tempo aberto •Percepção em relação à racionalização do uso da água As perguntas 15 e 16 procuraram identificar a receptividade a um programa de racionalização do uso da água e ao reuso de águas cinzas. As iniciativas dos usuários para a redução do consumo de água foram agrupadas em categorias de ações de racionalização do uso da água, tendo sido analisado as ações de maior predominância entre esses usuários.
88 Quadro 4: Perguntas para análise da percepção à racionalização do uso da água N0 Perguntas 14 Em sua opinião, a quantidade de água que você consome diariamente poderia ser menor e atender às suas necessidades? a)sim b)não 15 Você estaria disposto a contribuir com um programa de redução do consumo de água no seu ambiente de trabalho? a)sim b)não 16 Em sua opinião, a água potável, que hoje é utilizada nas descargas sanitárias e na lavagem dos pisos, poderia ser substituída por uma água tratada, que já tenha sido utilizada no banho e nas torneiras de lavatórios? a)sim b)não 17 Você já realizou alguma mudança nos seus hábitos para redução do consumo de água? a)sim b)não 18 Se a resposta anterior foi “Sim”, descreva a mudança. 4.3.2. Estimativa do Consumo de Água Nesta etapa foram calculadas as estimativas de consumo de água utilizando os parâmetros obtidos na pesquisa de opinião e nos levantamentos realizados no local de estudo. As estimativas foram realizadas para cada tipo de uso, que foram agrupados por aparelhos, utilizando-se as relações da Tabela 21. Tabela 21: Fórmulas para cálculo das estimativas de consumo de água Chuveiros e Pia de Lavatórios e Vasos Sanitários Limpeza Duchas Cozinha Mictórios C=NxFxVxT C = N x F x Ac x Vd x P C= N x T x V C = Nr x Vr C=NxFxVxTxP C = estimativa de consumo (l) T = tempo de duração de cada uso (s) N = número de usuários Vd = volume de uma descarga (l) F = freqüência (número de usos por usuário/local) Ac = número de acionamentos por P = parcela de usos (%) uso V = vazão do aparelho (l/s) / (l/min) Nr = número de recipientes T = tempo de duração de cada uso (s) Vr = volume do recipiente (l)
89 4.3.3. Determinação de Indicadores de Consumo de Água Foram calculados indicadores para os tipos de uso de consumo de água, bem como para cada prédio e para as Instalações de Empreiteiras como um todo. Da mesma forma, após simulação das propostas de racionalização do consumo da água, também foram obtidos indicadores de uso racional. Os indicadores de consumo, para um dia normal de trabalho, foram obtidos conforme critérios mostrados na Tabela 22. Tabela 22: Descrição dos Tipos de Indicadores de Consumo Agentes Tipo Descrição Unidade Consumidores Estimativa de Consumo de Água Indicador de Consumo = —————————————— Número de Agentes Consumidores Prédio de escritórios Número de usuários + Oficinas + do prédio (fixos + Litros/usuário/dia Almoxarifados + flutuantes) Indicador de Sanitários Consumo por Refeitório Número de refeições Litros/refeição/dia Prédio Número de usuários Vestiários dos sanitários dos Litros/usuário/dia vestiários Usos nos lavatórios, Número de usuários duchas, vasos e do prédio (fixos + Litros/usuário/dia mictórios flutuantes Indicador de Área de piso dos Consumo por Uso Limpeza Litros/m2/dia ambientes em cada prédio Número de usuários Banho dos chuveiros dos Litros/usuário/dia vestiários Usos nos lavatórios, duchas, vasos, Total de usuários das Indicador de Litros/usuário/dia mictórios e Instalações Consumo por Uso chuveiros nas Instalações Área total de piso Limpeza Litros/m2/dia dos ambientes Indicador de Total do consumo Total de usuários das Consumo nas de água nas Litros/usuário/dia Instalações Instalações Instalações
90 4.3.4. Propostas para Racionalização do Uso da Água Nesta etapa foram montadas simulações de cenários com ações de racionalização do uso da água, analisando-se os ganhos em redução de consumo de água. Os cenários constaram de pequenas intervenções nos aparelhos sanitários, utilização de tecnologias economizadoras, aproveitamento de água de chuva e reuso de águas cinzas. 5. ANÁLISES E RESULTADOS Os resultados referentes à compilação das respostas da pesquisa encontram-se no Anexo I. 5.1. Parâmetros para estimativa dos consumos de água Serão aqui analisados os parâmetros que foram calculados com base nas respostas obtidas na pesquisa de opinião. 5.1.1. Número de usuários Na Tabela 23 estão os valores encontrados na pesquisa (Pergunta 1) quanto às parcelas de usuários em cada sanitário, bem como a estimativa do número de usuários, utilizando os totais das populações masculina e feminina. Observa-se que 70% dos trabalhadores indicaram fazer uso de sanitários que se encontram fora das Instalações de Empreiteiras, ou seja, nas áreas administrativa e industrial da Rlam, onde realizam suas atividades. 52% dos trabalhadores informaram utilizar os sanitários dos vestiários e apenas 3% utilizam o prédio da oficina de manutenção predial. Esperava-se um número maior de usuários nos sanitários dos vestiários, uma vez que a maioria das pessoas utiliza o local para trocar de roupa
91 Tabela 23: Pergunta 1 – Locais que você costuma fazer uso dos sanitários Homens Mulheres Total Local do Sanitário (ver Ilustração 3) Qtde Qtde Qtde % % % (x1 835) (x 132) Vestiários 52% 962 52% 69 52% 1 030 Anexo do Refeitório 15% 269 0% 0 13% 269 Oficina de Montagem Industrial 22% 397 0% 0 19% 397 Almoxarifados/Ferramentarias 6% 117 4% 5 6% 123 Oficina de Manutenção Predial 3% 56 2% 3 3% 59 Prédio de Escritórios 17% 308 24% 32 18% 339 Sanitário Químico 44% 806 4% 5 39% 811 Outros Sanitários da Área 30% 543 42% 55 31% 598 Já em relação à oficina de manutenção predial, a baixa utilização pode estar relacionada à localização do prédio, onde não há grande circulação de pessoas e ao fato dos sanitários terem uso prioritário dos trabalhadores locais e da oficina de construção civil. Não houve representação de mulheres nos sanitários do anexo do refeitório e oficina de montagem industrial. Neste último prédio, conforme mostrado na Tabela 17, só trabalham 4 mulheres, apresentando uma representatividade inexpressível para os resultados do trabalho. O outro sanitário só abre no horário do café da manhã e almoço, e o impacto para o número total de mulheres também é pequeno. Os sanitários da área da Rlam tiveram uma indicação maior das mulheres (42%) em relação aos homens (30%), os quais fazem maior uso dos sanitários químicos (44%), enquanto as mulheres praticamente não o utilizam (4%). Os sanitários das oficinas, almoxarifados e do prédio de escritórios apresentaram número de usuários superior ao de pessoas lotadas no local, evidenciando que há grande circulação de pessoas nos prédios fazendo uso dos sanitários. Para os usos realizados nas torneiras de lavatório estão representadas na Tabela 24 as parcelas que foram obtidas na pesquisa (Pergunta 2), para cada uso. Foram desconsideradas, em relação ao total, as respostas referentes aos usuários que não responderam à pergunta (5 pessoas) ou que indicaram a realização de outros usos (11 pessoas). As parcelas representaram 1% e 2%, respectivamente.
92 Tabela 24: Pergunta 2 - Finalidades para uso das torneiras dos lavatórios % de Finalidades Número de respostas Usuários Lavar as mãos 359 53% 95% Escovar os dentes 167 24% 44% Lavar o rosto 156 23% 41% Total 682 100% Verificou-se que do total da amostra (378 pessoas), nem todos os usuários indicaram realizar todas as três atividades, sendo a lavagem de mãos a opção mais utilizada, com 53% dos usos, representados por 95% dos usuários. A escovação de dentes e lavagem de rosto obtiveram 24% e 23%, respectivamente, das finalidades de uso das torneiras de lavatórios. A preferência pelo uso dos mictórios e vasos sanitários para urinar, está apresentado na Tabela 25, conforme respostas obtidas na Pergunta 7, para a amostra de homens (328 pessoas). 18 pessoas não responderam à pergunta, sendo consideradas as 311 respostas válidas. Quando perguntados, 46% dos usuários responderam que sempre usam o mictório para urinar, 37% o utilizam pelo menos 80% das vezes e 11% dos usuários ficaram com os outros 20% dos usos de vasos sanitários. Sendo assim, o uso de mictórios apresentou uma parcela total de 77% dos usos, contra 23% dos vasos sanitários. Tabela 25: Pergunta 07 - De 10 vezes que você vai ao sanitário para urinar Opções de uso Número de respostas Todas as 10 vezes você utiliza o mictório 142 46% Todas as 10 vezes você utiliza o vaso sanitário 19 6% Usa o mictório pelo menos até 8 vezes 115 37% Usa o vaso sanitário pelo menos até 8 vezes 35 11% Total 311 100% Na Pergunta 12 foi obtido que 53% dos trabalhadores defecam no local (Tabela 26). Considerando que a maior parte desses trabalhadores realizam atividades de esforço e têm alimentação mais reforçada, esse indicador sinaliza que, nesta tipologia em estudo, este parâmetro é importante para estimativa de consumo de água nas descargas de vaso sanitários.
93 Não houve grande variação entre homens e mulheres para esta amostra, que teve 218 respostas, resultando um erro amostral de 6%. Tabela 26: Pergunta 12 - Você hoje utilizou algum sanitário da Rlam para defecar? Quantidade de Usuários Homens Mulheres Total Sim 99 54% 17 49% 116 53% Não 84 46% 18 51% 102 47% Total 183 100,0% 35 100,0% 218 Na Pergunta 13c (Tabela 27) foram obtidas as parcelas de usuários para defecar, em cada sanitário. Tabela 27: Pergunta 13c - Informe o local que você utilizou o sanitário para defecar Números de % de Local do sanitário Usuários usos (A) (A/116) Vestiários 31 27% Anexo Refeitório 12 10% Oficina Mont. Industrial 14 12% Almoxarif/ Ferram. 4 3% Oficina Manut. Predial 6 5% Prédio Escritórios 5 4% Sanitário Químico 27 23% Outros Sanitários 25 22% TOTAL 124 Conforme já visto, os sanitários externos e os vestiários são os locais mais utilizados, sendo que 23% dos trabalhadores utilizam os sanitários químicos que não têm descargas com consumo de água, estando esta ligada ao processo químico de limpeza. O número de usuários que utilizam os chuveiros dos vestiários representaram 71% que, em relação à população total, resulta em 1 119 pessoas para 1 uso e 281 para 2 usos diários dos chuveiros (Tabela 28). Conforme respostas, 40% das mulheres e 25% dos homens não utilizam os chuveiros dos vestiários.
94 Tabela 28: Pergunta 9 - Quantas vezes, por dia, você toma banho no vestiário? Quantidade de usuários Número de vezes Homens Mulheres Total (A) (A%) x 1 967 1 vez 195 59% 20 40% 215 57% 1 119 2 vezes 46 14% 8 16% 54 14% 281 Mais de 2 vezes 1 0% 0 0% 1 0% 5 Não uso vestiário 82 25% 20 40% 102 27% 531 Não respondeu 4 1% 2 4% 6 2% 31 TOTAL 328 100% 50 100% 378 100% 1 967 5.1.2. Tempo de uso dos aparelhos sanitários Tabela 29: Tempos de uso dos chuveiros e lavatórios Tempo Homens Mulheres Total Chuveiros (Pergunta 11) Menor do que 5 minutos 105 32% 7 14% 112 30% 5 minutos 89 27% 10 20% 99 26% 10 minutos 39 12% 8 16% 47 12% 15 minutos 7 2% 0 0% 7 2% Mais do que 15 minutos 4 1% 1 2% 5 1% Não faço uso do vestiário 80 24% 22 44% 102 27% Não respondeu 4 1% 2 4% 6 2% Total 328 100% 50 100% 378 100% Lavatórios (Pergunta 5) Menor do que 10 segundos 126 38% 19 38% 145 39% 10 segundos 100 30% 16 32% 116 31% 15 segundos 46 14% 7 14% 53 14% 20 segundos 27 8% 2 4% 29 8% Mais do que 20 segundos 26 8% 4 8% 30 8% Não respondeu 3 1 2 4 5 1 Total 328 100% 50 100% 378 100,0% Os tempos de uso dos chuveiros e lavatórios estão apresentados na Tabela 29 e indicam que a maioria dos usuários utilizam os menores tempos sugeridos para usos desses aparelhos. 56% dos usuários gastam 5 minutos, ou menos para tomar banho, e 70% usam até 10 segundos no uso das torneiras.
95 Esse valores se mostram coerentes com a realidade do local, em que os banhos ocorrem nos mesmos horários e os usuários têm que se apressar para iniciar as atividades, ou para pegar o transporte na saída. Nos tempos de uso para lavatórios as proporções para homens e mulheres tiveram bastante semelhança, para todas as opções. Já nos chuveiros, os menores tempos de banho apresentaram maiores índices entre os homens. 5.1.3. Freqüência de Uso dos Aparelhos Sanitários As freqüências de uso dos aparelhos obtidas nas Perguntas 3 e 6 para lavatórios, vasos sanitários para urinar e mictórios encontram-se na Tabela 30. Não houve para cada prédio, uma significativa variação entre as freqüências de usos dos lavatórios e vasos para urinar, tendo-se maiores valores nos sanitários da área. Verifica-se, entretanto, que a relação entre o número total de usos diários e o número de pesquisados, resulta uma freqüência de 3,5 para usos dos lavatórios e 3,2 para urinar, que são referentes ao número de usos, por trabalhador, em um dia de trabalho. Tabela 30: Freqüências de Usos dos Lavatórios, Mictórios e Vasos para Urinar Lavatórios Vasos e Mictórios (usos diários) (usos diários) Núm. Num. Usos p/ Núm. Num. Usos p/ Local do sanitário usuários Usos usuário usuários Usos usuário Vestiários 168 363 2,2 158 313 2,0 Anexo do Refeitório 119 190 1,6 53 75 1,4 Oficina de Montagem Industrial 60 147 2,5 55 143 2,6 Almoxarifados/Ferramentarias 21 35 1,7 17 32 1,9 Oficina de Manutenção Predial 17 40 2,4 12 26 2,2 Prédio de Escritórios 59 154 2,6 50 118 2,4 Sanitário Químico - - - 109 285 2,6 Outros Sanitários da Área 136 384 2,8 91 226 2,5 Total 580 1.313 2,3 545 1.218 2,2 Para total de pesquisados 378 3,5 378 3,2 A Tabela 31 mostra que há um significativo número de pessoas (14%) que utilizam mais de 1 vez os chuveiros para banho. Era esperado que apenas no final da tarde houvesse esse uso,
96 mas, conforme os resultados, alguns trabalhadores tomam banho, também, no início do trabalho ou no horário de almoço, que são os horários de liberação de uso dos vestiários. No total, 71% dos trabalhadores informaram utilizar os chuveiros. Isto pode ser devido ao fato de algumas pessoas já fazerem uso de sanitários em outros locais, antes da ida aos vestiários para o banho. Também foi significativo o número de usuários que usam o vaso sanitário para defecar (53%), levando a uma consideração sobre esse uso em ambientes de trabalho, que deve variar em função do tempo de permanência no local, alimentação, atividade realizada, predisposição orgânica da pessoa e qualidade da manutenção das instalações. Tabela 31: Número de usos de chuveiros e vasos para defecar Chuveiros Vasos para defecar Num. Num. Número de Usos % % Usuários Usuários 1 vez 215 57% 85 39% 2 vezes 54 14% 23 10% Mais de 2 vezes 1 0% 8 4% Não usa vestiário ou não usa o vaso para defecar 102 27% 102 47% Não respondeu 6 2% 0 0 Total 378 100% 218 100% 5.2. Comportamento dos Usuários em Relação aos Aparelhos Sanitários A relação entre os resultados das perguntas 4 e 10 (Gráfico 5) se mostra bastante coerente, indicando que os mesmos procedimentos são utilizados em torneiras e chuveiros por esses usuários. Foi bastante alto o índice de pessoas que declarou manter os registros fechados enquanto se ensaboam, apresentando um cenário de trabalhadores envolvidos com as questões de consumo de água.
97 94% 100% 90% 90% 80% 70% 60% Chuveiro 50% Lavatório 40% 30% 20% 10% 6% 10% 0% Enquanto se ensaboa você fecha O registro fica todo o tempo o registro aberto Gráfico 5: Hábitos dos Usuários com os Registros 73% dos pesquisados responderam que sempre fazem uso dos mictórios e não têm problemas com relação à privacidade no uso, mas verifica-se que para 24% a privacidade é importante no uso do aparelho sanitário (Tabela 32). Considerando que há uma grande economia de água com a redução do uso de descargas sanitárias, deve ser observada a viabilidade de se manter alguns mictórios mais protegidos, para atender a essa demanda. Tabela 32: Pergunta 8 - Indique a resposta que mais se aplica a você Número Opções de respostas Só uso o mictório quando não tem vaso sanitário disponível 60 18% Não uso o mictório porque as divisórias não me dão privacidade 21 6% Sempre uso o mictório e não tenho problema com privacidade 239 73% Não respondeu 8 2% 5.3. Percepção para Racionalização do Uso da Água Observa-se no Gráfico 6 que, apesar dos 93% de adesão para contribuição em programas de redução de consumo no trabalho (Pergunta 15), apenas 60% informaram que podem reduzir o seu atual consumo de água (Pergunta 14). Para esta questão alguns usuários disseram já estar utilizando o mínimo de água possível para as suas necessidades. O alto índice de disposição para participação em programas, já sinaliza boas oportunidades de ganhos no local, visto ser muito importante o envolvimento do usuário.
98 A receptividade ao reuso também ficou em um alto patamar, sendo uma alternativa promissora no local, em função de já haver uma estrutura física que permite a segregação de águas cinzas. 93% 100% 90% 83% Recptividade à redução do 80% consumo 67% 70% 60% Contribuição em 60% programa de uso racional 50% Receptividade ao reuso 38% 40% 32% Iniciativa na redução do 30% consumo de água 14% 20% 4% 1% 3% 3% 2% 10% 0% Sim Não Não respondeu Gráfico 6: Relação entre as Respostas de Percepção à Racionalização As mudanças adotadas entre os usuários que responderam já terem realizado alguma mudança de hábito, para redução de consumo, estão apresentadas na Tabela 33. Tabela 33: Ações relativas às mudanças de hábitos para redução do consumo de água Número de Categoria Descrição das ações respostas Utilização de dispositivos Uso de arejadores 5 economizadores de água Uso de descargas econômicas Utilização de fonte alternativa de Uso de água de água de chuva 3 suprimento de água Reaproveitamento de água de Prática do reuso de água 15 lavagem de roupas Conserto de tubulações com Combate a perdas e desperdícios 9 vazamento Redução do tempo de banho e uso de torneiras Mudança no procedimento de uso Fechamento de torneiras e chuveiros 143 da água ao se ensaboar e escovar os dentes Lavagem de carros e pisos com balde Conscientização de familiares Iniciativas de educação Envolvimento de colegas de trabalho 7 para a redução
99 Observa-se que, conforme o entendimento e condições de cada trabalhador, as ações que são usualmente aplicadas em programas de racionalização do uso da água, já têm sido inseridas nos hábitos desses usuários. Os entrevistados informaram que estas ações se devem a fatores de economia, como também à conscientização para uma redução do consumo. 5.4. Indicadores de Consumo de Água Os valores obtidos estão apresentados nas tabelas de números 35 a 46, onde constam os resultados das estimativas de consumo de água e os indicadores por tipo de uso, por prédio e os indicadores gerais das Instalações de Empreiteiras. 5.4.1. Indicadores por Tipo de Uso Os usos estão agrupados nos respectivos pontos de consumo, com tabelas independentes para análises. 5.4.1.1. Lavatórios Os resultados de consumo para os usos dos lavatórios encontram-se na Tabela 34, tendo sido destacado na Tabela 35 o cálculo do tempo médio considerado. Os vestiários apresentaram a maior representação desse consumo (42%), seguidos pelos sanitários das áreas administrativa e industrial. Ou seja, 23% do consumo de água em lavatórios, segundo respostas da pesquisa, encontram-se nos sanitários próximos do local de trabalho dos usuários. As torneiras do refeitório, por serem automáticas e com regulagem de vazão inferior às demais, apresentaram o menor consumo das instalações. Estas torneiras atendem bem ao uso e retornaram um consumo 3 vezes menor em relação às demais. Observa-se que o total de 5 litros diários estimados por trabalhador, nas atividades de lavatórios, está 80% representado no uso dos vestiários.
100 Tabela 34: Consumo de água nos lavatórios Consumo (l/dia) C= NxFxVxTxP Consumo NO de NO de Vazão Indicador de Tempo Lavar Lavar Escovar Total Prédio Usuários Usos (l/s) Consumo (T) (s) Mãos (a) Rosto (b) Dentes (c) (a)+(b)+(c) (N) (F) (V) (l/usuário/dia) Parcelas de usos (P) (%) 53% 23% 24% (l/dia) % Vestiários 1 031 2,2 0,14 1 956 850 910 3 716 42% 4 Anexo Refeitório 269 1,6 0,10 269 117 125 511 6% 2 Oficina Montagem Industrial 397 2,5 0,08 488 212 227 928 10% 2 Almoxarifados / Ferramentarias 123 1,7 0,10 128 56 60 244 3% 2 12 Oficina Manutenção Predial 59 2,4 0,10 86 38 40 164 2% 3 Prédio Escritórios 339 2,6 0,11 611 266 284 1 161 13% 3 Outros Sanitários da Área 598 2,8 0,10 1 059 460 493 2 012 23% 3 Refeitório 516 2,0 0,03 194 0 0 194 2% 0,4 4 793 1998 2 139 8 931 100% 5 Tabela 35: Tempo médio para lavatórios Tempo (T) (s) Σ(TxP) (s) 8 10 15 20 25 * (P) (%) 12 39% 31% 14% 8% 8% * Participações dos usuários para cada tempo informado na Pergunta 5.
101 5.4.1.2. Chuveiros Na Tabela 36 estão mostrados os consumos estimados para os chuveiros. Obteve-se um tempo médio de uso de 6 min, conforme Tabela 37. Já era esperado um consumo elevado neste uso, considerando o grande volume de pessoas que o realizam, devendo os chuveiros receber uma maior atenção nas oportunidades de redução de consumo de água nessas Instalações. O indicador de consumo para os chuveiros está na faixa encontrada no estudo da UFBA (Cohim, Kiperstok e Almeida, 2008), para residências de baixa renda, no município de Simões Filho. O valor obtido para todas as atividades na residência foi de 64 ± 19 litros por habitante. Tabela 36: Consumo de água nos chuveiros O O N de N de Vazão Tempo ConsumoTotal Usuários Usos (V) (T) (l/dia) C=NxFxVxT Indicador de (N) (F) (l/min) (min) Consumo 1119 1 56.164 (l/usuário/dia) 281 2 9 6 28.212 5 3 784 85.160 43 Tabela 37: Tempo médio para chuveiros Σ(TxP) Tempo (T) (s) (min) 3 5 10 15 20 * (P) (%) 6 41% 37% 17% 3% 2% * Participações dos usuários para cada tempo informado na Pergunta 11. 5.4.1.3. Duchas Higiênicas Os resultados para as duchas higiênicas apresentados na Tabela 38 indicam uma pequena participação desse consumo nas Instalações, mesmo porque, nos vestiários, onde tem maior volume de pessoas, não existem estes aparelhos.
102 Tabela 38: Consumo de água nas duchas higiênicas N0 de Usuárias N0 de Usos (F) Vazão (V) (l/s) Tempo (T) (s) Distribuição Consumo Indicador de (N) Prédio / Sanitário (l/dia) Consumo C=NxFxTxV (l/usuário/dia) Anexo Refeitório 0 1,4 0 0% - Oficina Mont. Industrial 0 2,6 0 0% - Almoxarif/ Ferram. 5 1,9 3,5 4% 1 7 0,05 Oficina Manut. Predial 3 2,2 2,0 3% 1 Prédio Escritórios 32 2,4 26,2 33% 1 Outros Sanitários 55 2,5 48,2 60% 1 80 100% 0,04 5.4.1.4. Vasos Sanitários e Mictórios Os resultados de consumo para os usos dos vasos sanitários e mictórios encontram-se nas Tabelas 39 e 40, respectivamente, estando destacado na Tabela 41 as participações dos usuários para os números de usos e acionamentos, considerados nos cálculos. Apesar dos mictórios terem ficado com 77% dos usos para urinar, o seu consumo total foi 5 vezes menor do que os usos realizados nos vasos sanitários. Mantendo-se esse padrão de uso, com descargas de volume reduzido (6 litros), esse consumo ainda estaria alto, representando 03 vezes mais o consumo dos mictórios. Do resultado total nos vasos sanitários, o consumo para defecar representou 63%, com um valor significativo, em função dos 53% dos trabalhadores que informaram realizar esta atividade, com uma freqüência média de 1,2 vezes, ao dia, nos sanitários do trabalho. Uma média de 23% dos usos de vasos sanitários e mictórios ocorrem em sanitários externos às Instalações de Empreiteiras e 34% se verificam nos vestiários. Esses valores levaram a um consumo de água de 21 litros diários, por trabalhador, nos vasos sanitários, para apenas 1 litro nos mictórios.
103 Tabela 39: Consumo de água nos vasos sanitários Urinar Defecar Distribuição C=NxFxPxAcxV C=NxFxPxAcxV Consumo Indicador de Usuários (P) N0 Usuários N0 Usos (F) N0 Usos (F) Vazão (V) Parcela de Parcela p/ Vazão (V) N0 Acion. N0 acion. (l/acion.) (l/acion.) Total Consumo Uso (P) Consumo Consumo (l/dia) (Ac) (Ac) (N) Prédio / Sanitário (l/usuário/dia) (l/dia) (l/dia) Vestiários 1 031 2,0 5 056 9 314 14 370 35% 14 Anexo Refeitório 269 1,4 941 2 426 3 367 8% 13 Oficina Mont. Industrial 397 2,6 2 557 3 589 6 146 15% 15 Almoxarif/ Ferram. 123 1,9 23% 1 11 572 53% 1,3 1,2 11 1 109 1 681 4% 14 Oficina Manut. Predial 59 2,2 314 529 844 2% 14 Prédio Escritórios 339 2,4 1 983 3 066 5 049 12% 15 Outros Sanitários 598 2,5 3 678 5 404 9 081 22% 15 15 101 25 437 40 538 100% 21 37% 63% 100% Tabela 40: Consumo de água nos mictórios Tabela 41: Número de usos e de acionamentos nos vasos N0 Acionam. Parcela p/ Uso (P) N0 Usuários (N) N0 Usos (F) (Ac) Distribuição N0 Usos (F) Tempo (s) Vazão (V) (l/acion.) Consumo Indicador de 1 2 3 1 2 3 Prédio/Sanitário Consumo (P) (%) (l/dia) (l/usuário/dia) 73% 20% 7% 88% 9% 3% Σ(FxP) Σ(AcxP) Vestiários 1 031 2,0 0,12 950 33% 1 1,3 1,2 Anexo Refeitório 269 1,4 0,12 177 6% 1 Oficina Mont. Industrial 397 2,6 0,12 480 17% 1 Almoxarif/ Ferram. 123 1,9 77% 0,13 5 116 4% 1 Oficina Manut. Predial 59 2,2 0,11 54 2% 1 Prédio Escritórios 339 2,4 0,13 403 14% 1 Outros Sanitários 598 2,5 0,12 691 24% 1 2 871 100% 1
104 5.4.1.5. Pias de Cozinha A Tabela 42 mostra que o consumo nas pias do refeitório, para higienização dos utensílios, é pequeno, em relação aos demais, devendo ser considerado a forma de limpeza, com utilização de recipientes, e que as panelas e outros itens de preparo não são higienizados no local. Tabela 42: Consumo de água nas pias do refeitório Salas de Lavagem (Bandejas Box's de Distribuição de e Talheres) Alimentos (Usos Diversos) Indicador de recipiente (Vr) recipientes (N) N0 de Pias (N) Consumo Consumo Volume do Tempo (T) Vazão (V) Consumo Consumo Total (l/refeição/dia) (l/min) (min) N0 de (l/dia) (l/dia) (l/dia) (l) C=NxVr C=NxTxV (1 720 refeições) 16 173 2 768 6 120 4 2 695 5 463 3 5.4.1.6. Limpeza A Tabela 43 apresenta as estimativas de consumo para limpeza, com base nas informações do Anexo G. O canteiro de construção só possui um ponto de água que é o responsável pelo consumo da limpeza e tem a menor representatividade no consumo de água. Os vestiários apresentam a maior área para limpeza e conseqüente consumo, devendo ser observado que este consumo poderia ser menor, caso não houvesse uma maior periodicidade nos novos vestiários, conforme indicado pela equipe de limpeza, em função do tipo de piso adotado. O mesmo ocorre nas salas de escritórios, e estes ambientes são os que tiveram maiores indicadores. Estes indicadores ficaram equiparados com os valores trazidos por Melo e Netto (1998) apud Tomaz (2000) que são de 1 a 2 litros/m2 para lavagem de pátios e calçadas.
105 Tabela 43: Consumo de água na limpeza Indicador Área de Consumo de Prédio Distrib. Consumo Piso (m2) (l/dia) l/m2 Vestiários (sanit. + passeios) 2 460 5 673 68% 2 Anexo Refeitório (sanit.) 88 72 1% 1 Oficina Mont. Industrial (salas + sanit.) 493 174 2% 0,4 Almoxarif. / Ferram. (salas + sanit.) 612 135 2% 0,2 Oficina Manut. Predial (salas + sanit.) 148 250 3% 1,7 Prédio Escritórios (salas + sanit. + passeios) 423 654 8% 2 Oficina Construção Civil (salas) 50 15 0% 0,3 Refeitório (geral) 1 563 1 414 17% 1 Total 5 688 8 387 100% 1 5.4.2. Indicadores por Prédio Comparando a distribuição de consumo do prédio de escritórios das instalações de empreiteiras com o Gráfico 4, apresentado no item 2.2, referente a um prédio público de Florianópolis (Kammers, 2004), verifica-se na Tabela 44 que para as torneiras de lavatório os valores estão bem próximos. Ou seja, as torneiras do prédio de escritórios tiveram 16% do consumo do prédio, com vazões médias de 0,12 l/s, enquanto no trabalho de Kammers (2004), para o edifico de escritórios, as vazões foram de 0,14 l/s, apresentando participação total de 18% no consumo de água. Com relação aos vasos sanitários, a contribuição de 56% indicada em Kammers (2004), foi menor do que os 69% encontrados neste estudo, levando em conta que naquele as descargas eram de 12litros e neste de 11 litros, e que não houve segregação dos usos para urinar em mictórios. Por outro lado, não foi levantada a freqüência de usos para defecar, que daria um incremento nesta contribuição. Para os mictórios, Kammers (2004) utilizou vazões de 0,07 l/s (fecho automático), mas considerou toda a população do prédio no seu uso, resultando em uma participação maior do que a encontrada neste estudo. Os mictórios do prédio de escritórios representaram 6% do total do consumo, com vazões médias de 0,12 l/s.
106 Os valores de Kammers (2004) para o consumo per capita foi de 29 l/pessoa/dia, bem próximo dos 22 l/usuário/dia do prédio de escritórios, mas distante dos 65 l/empregado/dia, informado por Qasim (1994) apud Tomaz (2000), na Tabela 14. Tabela 44: Comparativo da distribuição do consumo do prédio de escritórios Prédio de Escritórios / Edifício Público / Pontos de Consumo Instalações de Empreiteiras Kammers (2004) Vaso sanitário 69% 56% Mictório 6% 14% Lavatório 16% 18% Limpeza 9% 2% Cafeteiras - 1% Irrigação de jardim - 9% Total 100% 100% Indicador de Consumo 22 29 (l/usuário/dia) Na Tabela 45 encontram-se os valores gerais de consumos estimados e indicadores para as Instalações de Empreiteiras. Os prédios de escritórios, almoxarifado e oficinas, com exceção da construção civil, apresentaram contribuições diferenciadas, em relação ao consumo total, mas os valores dos indicadores se mostraram bastante próximos. O consumo total nos vestiários apresentou o valor de 109.869 litros, representando um indicador de 85 litros/usuário/dia, sendo que só os usos dos chuveiros representaram 56% do total do consumo das Instalações. O consumo de 4 l/refeição/dia para o refeitório é inferior ao valor de 26 l/refeição/dia indicado em Melo e Netto (1998) apud Tomaz (2000), conforme Tabela 14. Como não foram informados maiores detalhes para este indicador, a diferença pode estar no preparo de alimentos na área estudada que levou a um maior consumo de água. No presente estudo os alimentos são trazidos prontos para serem servidos. Os sanitários das áreas de trabalho (“outros sanitários”) representaram 8% do total do consumo, contra os 31% representados pelos sanitários existentes nas Instalações de Empreiteiras.
107 Tabela 45: Consumo total de água nas Instalações de Empreiteiras Ducha Higiênica Distribuição por Pia de Cozinha Limpeza Geral Consumo Indicador de Chuveiro Usuários Mictório Lavatório Vaso Sanitário Prédios Total por Consumo por Prédio Prédio Prédio Lavar Lavar Escovar (l/dia) (l/usuário/dia) Urinar Defecar mãos rosto dentes Vestiários (Sanitários) 1 031 0 1 956 850 910 5 673 0 5 056 9 314 950 0 24 709 16% 24 Vestiários (Banho) 1 405 85 160 0 0 0 0 0 0 0 0 0 85 160 56% 61 Anexo Refeitório 269 0 269 117 125 72 0 941 2 426 177 0 4 127 3% 15 Oficina Mont. Industrial 397 0 488 212 227 174 0 2 557 3 589 480 0 7 728 5% 19 Almoxarifados / Ferram. 123 0 128 56 60 135 0 572 1 109 116 3 2 180 1% 18 Oficina Manut. Predial 59 0 86 38 40 250 0 314 529 54 2 1 314 1% 22 Prédio Escritórios 339 0 611 266 284 654 0 1 983 3 066 403 26 7 294 5% 22 Outros Sanitários 598 0 1 059 460 493 0 0 3 678 5 404 691 48 11 833 8% 20 Refeitório 1 720 0 194 0 0 1 414 5 463 0 0 0 0 7 070 5% 4 Oficina de Const. Civil 35 0 0 0 0 15 0 0 0 0 0 15 0% 0 Consumo Total por Uso (l/dia) 85 160 4 793 1 998 2 139 8 387 5 463 15 101 25 437 2 871 80 151 429 100% 77 Distribuição por Usos 57% 3% 1% 1% 6% 4% 10% 17% 2% 0% Indicador de Consumo por 43 2 1 1 4 3 8 13 1 0 Uso (l/usuário/dia)
108 5.4.3. Indicadores nas Instalações de Empreiteiras O consumo total estimado para as Instalações de Empreiteiras resultou um valor que equivale ao consumo diário de, aproximadamente, 717 residências populares do tipo estudado por, Cohim, Kiperstok e Almeida (2008). Já o consumo diário por pessoa, que no referido estudo resultou 64 litros com um desvio na faixa de 19 litros, não ficou muito distante dos 77 litros encontrados no presente trabalho. Os valores encontrados por Cohim, Kiperstok e Almeida (2008) resultaram do levantamento de 9 residências com média de 3,3 habitantes. Na Tabela 46 encontram-se dados comparativos para o indicador encontrado, com base nos valores apresentados na tabela do Anexo E. Tabela 46: Comparativo do indicador de consumo das Instalações de Empreiteiras Local do Estudo Referência Indicador de Consumo Melo e Netto (1998) apud Canteiro de obra 60 a 100 l/operário/dia Tomaz (2000) Macintyre (1982) apud Alojamento provisório de obra 80 l/pessoa/dia Tomaz (2000) Instalações de Empreiteiras Presente estudo 77 l/usuário/dia O indicador de consumo de água para as Instalações de Empreiteiras ficou na faixa de 60 a 100 l/operário/dia apresentado em Melo e Netto (1998) apud Tomaz (2000) e bem próximo dos 80 l/pessoa/dia, segundo Macintyre (1982) apud Tomaz (2000), para alojamento provisório de obra. Deve ser observado que houve um minucioso detalhamento de informações para a obtenção desse valor, observando os hábitos dos usuários locais, principalmente no que se refere à segregação de usos em vasos e mictórios. O uso do vaso sanitário para defecar representou 17% do total do consumo, indicando que a ausência desse dado resultaria um valor bem abaixo do encontrado. O indicador de consumo para esse uso foi de 13 l/usuário/dia. A distribuição geral dos consumos (Gráfico 7) apresenta, para a estimativa deste estudo de caso, um consumo nos chuveiros com mais da metade do total de consumos e vasos e mictórios com quase um quarto do consumo total. Essa distribuição é bem diferenciada de uma tipologia residencial, em que chuveiros, pias de cozinha e vasos sanitários concorrem, a depender do tempo de permanência dos moradores na casa. Ou seja, as atividades de cozinhar e lavar roupas não ocorrem nas instalações em estudo.
109 60% 56% 50% 40% 30% 27% 20% 10% 6% 5% 4% 2% 0% 0% Chuveiro Vaso Limpeza Lavatório Pia de Mictório Ducha Sanitário Cozinha Higiênica Gráfico 7: Distribuição geral do consumo nas Instalações de Empreiteiras O consumo de água para as duchas higiênicas não apresentaram representatividade significativa, em função da baixa quantidade desses aparelhos, uma vez que nos vestiários não foram instaladas duchas higiênicas. Considerando a variedade de tipologias prediais existentes nas Instalações de Empreiteiras, as distribuições aqui apresentadas podem subsidiar outras edificações com características físicas e funcionamentos semelhantes, não se atendo apenas à análise do complexo como um todo. Os indicadores encontrados podem servir para implantação de outros empreendimentos industriais que visem agregar, em determinado site, as instalações de apoio para empresas prestadoras de serviço, em condições similares. 5.4.3.1. Simulação de Indicadores com Substituição dos Sanitários Químicos Conforme já informado, os sanitários químicos não têm descargas com consumo de água, uma vez que sua limpeza é realizada através de processo químico. Entretanto, os resultados da pesquisa (ver Tabela 27) retornaram que, diariamente, 23% dos usuários fazem uso desses sanitários para defecar, e que para urinar há uma freqüência de 2,6 usos por pessoa nos sanitários químicos (Tabela 30). Desta forma, apresenta-se aqui uma simulação do total de consumo de água considerando-se a substituição desses por sanitários convencionais, uma vez que o seu uso está agregado à rotina
110 dos trabalhadores e são importantes para comparação com outras instalações provisórias que não disponham sanitários químicos. Para o cálculo da estimativa foi utilizado o mesmo procedimento demonstrado nas Tabelas 39, 40 e 41, estando o resultado final apresentado na Tabela 47. Tabela 47: Indicadores com Substituição dos Sanitários Químicos por Sanitários Convencionais Indicador de Lavatório Utensílios Chuveiro Sanitário Higieniz. Limpeza Mictório Consumo Higiên. Ducha Geral Consumo Vaso Prédio Total Total (l/dia) l/usuário/dia Consumo Total por uso 85.160 8.931 8.387 5.463 53.086 2.871 80 163.992 83 (l/dia) Distribuição 52% 5% 5% 3% 32% 2% 0% - - por Usos Indicador de Consumo por 43 5 4 3 27 1 0 - - Uso (l/usuário/dia) Observa-se que o consumo total estimado inicialmente em 151 429 litros/dia, teria um acréscimo diário de 12 548 litros no consumo de água, caso estes usos fossem realizados em sanitários com as mesmas especificações dos existentes nas Instalações de Empreiteiras. O indicador de consumo de água passaria de 77 litros/usuário/dia para 83 litros/usuário/dia, ou seja, 8% acima do valor estimado sem esse consumo de água. A contribuição dos vasos sanitários que era de 27%, considerando usos para defecar e urinar, iria para 32%, ficando a contribuição dos chuveiros reduzida de 56% para 52%. Deve ser considerando que para o valor estimado ainda podem ser adicionadas perdas, não levantadas neste trabalho, e que para a comparação com tipologias de instalações provisórias de obra, também podem ser acrescidas as atividades relacionadas à obra. 5.5. Propostas para Racionalização do Uso da Água Na Tabela 48 estão apresentadas as economias que poderão ser obtidas com as ações de racionalização do consumo de água, considerando a aplicação de forma integrada em 3 cenários para as estimativas de consumos sem contribuição dos sanitários químicos. Para cada intervenção proposta, estão indicadas as economias de consumo a serem obtidas.
111 Com este novo consumo seria atingido um indicador de consumo racional de água nas Instalações de Empreiteiras no valor de 27 litros/usuário/dia, ressaltando não estarem inclusas as possíveis perdas no sistema e tendo como maior contribuinte a redução de consumo nos chuveiros, a partir da instalação de reguladores de vazão. Observa-se que os percentuais de redução são bastante significativos, considerando que foram propostas ações localizadas, sem necessariamente alterar a rotina dos trabalhadores, já que o reuso de água e a água de chuva serão utilizados em descargas e os reguladores de vazão não alteram a sensação do volume de água que atinge o corpo. As informações referentes a cada cenário proposto estão descritos na seqüência, bem como as análises para as demais ações introduzidas no capítulo 3. 5.5.1. Instalação de Tecnologias Economizadoras Em função de seu alto consumo, verificou-se que os chuveiros mereciam receber alguma intervenção para redução do seu consumo. Desta forma, foi proposta a instalação de chuveiros com reguladores de vazão, que conforme apresentado na Tabela 8, no estudo de Carvalho e Gusmão (2008), proporcionam a redução do consumo de água, neste ponto, em 70%. Com esta ação, a estimativa dos chuveiros ficou na faixa de 25 500 litros, representando 13 litros diários, por trabalhador. Em relação aos consumos nas descargas, a substituição dos vasos sanitários de 11 litros por modelos mais novos, com volume de 6 litros, apresentou uma economia de água de 55%. A intervenção nos mictórios se limitou à regulagem de suas vazões, reduzindo o volume de limpeza do aparelho de 0,6 litros para 0,35 litros, com uma vazão de 0,07 l/s. As ações agrupadas no Cenário 1 resultaram uma economia de 55% no consumo total estimado de água, reduzindo o indicador das Instalações de Empreiteiras para 35 l/usuário/dia.
112 Tabela 48: Simulação de Cenários para Racionalização do Uso da Água CENÁRIO 1 CENÁRIO 2 CENÁRIO 3 Cenário 2 + Cenário 1 + Reuso de Águas Instalação de Tecnologias Economizadoras Aproveitamento de Cinzas Água de Chuva Regulagem vazão mictórios Reuso em vasos e mictórios Uso nos vasos da oficina de dos vestiários, escritórios e Vasos com VDR (6 litros) Restritor de vazão nos montagem industrial Indicador Racional almoxarifados Economia Total (L/usuário/dia) chuveiros p/ 0,07l/s Consumo (B) Consumo (C) Consumo (D) Consumo (B)=(A-a1-a2-a3) (C)=(B-b1) (D)=(C-c1) Atual (A) (l/dia) Economia Economia Economia (a1) (a2) (a3) (l/dia) (b1) (l/dia) (c1) (l/dia) (a1+a2+a3)/(A) (b1/(B) (c1/(C) Chuveiros 85 160 59 612 0 0 25 548 70% 0 25 548 0% 0 25 548 0% 70% 13 Lavatórios 8 931 0 0 0 8 931 0% 0 8 931 0% 0 8 931 0% 0% 5 Vasos Sanitários 40 538 0 22 112 0 18 427 55% 11 509 6 917 62% 2 388 4 529 35% 89% 2 Mictórios 2 871 0 0 1 675 1 196 58% 857 339 72% 0 339 0% 88% 0 Duchas higiênicas 80 0 0 0 80 0% 0 80 0% 0 80 0% 0% 0 Pia de Cozinha 5 463 0 0 0 5 463 0% 0 5 463 0% 0 5 463 0% 0% 3 Limpeza 8 387 0 0 0 8 387 0% 0 8 387 0% 0 8 387 0% 0% 4 Total (l/dia) 151 429 59 612 22 112 1 675 68 031 55% 12 367 55 664 18% 2 388 53 276 4% 65% Indicador Racional 77 35 28 27 (l/usuário/dia) (c1) = demanda atendida para oficina montagem industrial, (a1) = 70% x (A) (a3) = (A) /0,12 l/s x 0,07 l/s atualizada com valores do Cenário 2 (a2) = (A)/11 litros x 6 litros (b1) = consumo de vasos e mictórios no Cenário 1
113 5.5.2. Reuso de Água Considerando que os prédios de escritórios, vestiários e almoxarifados já possuem instalações sanitárias com segregação de águas cinzas , bem como sua proximidade permite a instalação de unidade de tratamento no local, o cenário 2, com opções de reuso, foi direcionado para esses prédios. Na Tabela 49 estão apresentados os valores de águas cinzas geradas, em relação ao total de águas residuárias nesses prédios, após aplicação do cenário 1. Tabela 49: Águas Cinzas e Residuárias Geradas nos vestiários, escritórios e almoxarifados (cenário1) Total de Água Residuária Total de Água Cinza Origem da Água Residuária % L/dia % L/dia Vasos Sanitários 27 11 509 - - Mictórios 2 857 - - Duchas Higiênicas 0 30 - - Lavatórios 12 5 121 17 5 121 Chuveiros 59 25 548 83 25 548 Total 100 43 065 100 30 699 Verifica-se que o total de águas cinzas representa 71% das águas residuárias, nesses prédios, tendo o chuveiro como seu maior contribuinte, com um valor que atende o seu reuso nas descargas de vasos e mictórios. Sendo assim, os consumos desses aparelhos foram incluídos na Tabela 48, resultando um acréscimo de economia de água de 18%. Verifica-se, que após essa intervenção ainda haverá um excedente de água cinza gerada, em torno de 18 000 l/dia. 5.5.3. Uso de Água de Chuva No cenário 3 foi proposta a utilização de água de chuva no prédio da oficina de montagem industrial, que apresenta uma estrutura de cobertura que propicia a instalação de um sistema de captação de água pluvial, sem que sejam necessárias grandes intervenções, além da construção do reservatório. No prédio já existe uma calha de fibra de vidro coletando as precipitações sobre as águas centrais do telhado, que são desaguadas, através de tubulação,
114 para uma caixa interligada ao corpo receptor. Faz-se necessário, apenas, a instalação de calhas nas laterais dos telhados a fim de reunir o total de água precipitado nessa cobertura. Para dimensionamento do reservatório e identificação das taxas de redução, será utilizado o sistema introduzido por Kiperstok, Almeida e Cohim (2007), que tem sua tela de entrada de dados apresentada no Anexo J. Os parâmetros de entrada, referentes ao presente trabalho, estão apresentados na Tabela 50. Tabela 50: Parâmetros de Entrada para o Sistema de Dimensionamento do Reservatório Parâmetros Valores Demanda total Número de pessoas 397 Consumo per capta total 12 litros/pessoa/dia Demanda para água de chuva Consumo per capta a ser atendido com água de chuva 9 litros/pessoa/dia Área do telhado 2 715 m2 Coeficiente de captação 0,80 Os dados referentes à serie de precipitação diária foram obtidos na Coordenação de Meio Ambiente da RLAM que repassou os valores medidos nos equipamentos existentes na Refinaria para o período de 1 999 a 2 007. Observou-se que para os anos de 1 999 e 2 004 não havia medições para a maioria dos meses, tendo esses dados sido descartados e introduzidos no sistema apenas os valores a partir do ano 2 000, excetuando-se 2 004, que resultou em um valor anual de precipitação de 1 465 mm. O sistema forneceu algumas capacidades de reservação com o valor da demanda anual atendida, bem como indicadores a serem atingidos com a sua aplicação. Ou seja, foram calculadas as relações da demanda anual e do transbordo com a produção anual do telhado e apresentado um gráfico apresentando a relação do volume do reservatório com o atendimento da demanda (Gráfico 8).
115 Volume do Reservatório x Atendimento da Demanda 100% 90% 80% 70% 60% 50% 40% 30% 20% y = 0,1419Ln(x) + 0,2398 2 10% R = 0,9971 0% 0,00 10,00 20,00 30,00 40,00 50,00 60,00 Volume do Reservatório (m³) Demanda Atendida (M I) Demanda Atendida (M II) "Transbordo/Prod. Do Telhado" Gráfico 8: Volume do reservatório x Atendimento da demanda Fonte: Kiperstok, Almeida e Cohim (2007) Com base nos indicadores fornecidos, foi selecionado um reservatório com capacidade de reservação de 20 000 litros para armazenar as águas pluviais da oficina. A adoção desse dimensionamento vai permitir o atendimento de 63% da demanda total de água no prédio. 5.5.4. Combate a Perdas e Desperdícios Conforme observado durante as visitas às Instalações de Empreiteiras, já existe no local uma iniciativa da empresa que presta serviços de limpeza que visa identificar diariamente os pontos de consumo que apresentam vazamentos. Segundo o gerente da empresa, os empregados são orientados a providenciarem a correção, realizando a substituição de alguma peça, ou caso não se tenha estoque, os aparelhos são bloqueados, evitando que apresentem vazamentos por longos períodos. Esta iniciativa foi evidenciada durante as visitas, tendo sido encontrado um mictório no almoxarifado e dois lavatórios sendo um no almoxarifado e um no vestiário que estavam interditados, enquanto se aguardava a substituição de peças. A empresa não tinha registro da incidência dessas ocorrências, uma vez que os funcionários de limpeza realizam de imediato as pequenas não conformidades encontradas. Não foram identificadas perdas oriundas de vazamentos em tubulações, mas em duas visitas realizadas observou-se um grande transbordamento de água vindo do reservatório superior, que levou uma média de 30 minutos antes que fosse acionado o setor responsável. Quando
116 consultado, o setor informou que estava ocorrendo problemas com a bóia que não havia sido acionada. Vazamentos dessa ordem tendem a promover grandes perdas de água no sistema, antes de sua utilização, mas que devido à não existência de monitoramento, não se conhece o volume perdido. 5.5.5. Implementação de Medição Setorizada A medição setorizada é mais uma ação que se propõe para as Instalações de Empreiteiras, a fim de, conforme mencionado em Tamaki (2004), proporcionar um domínio do consumo das edificações e pontos de utilização, bem como obter uma economia em termos financeiros e no próprio consumo de água, em função da redução de irregularidades que podem ser observadas no perfil de consumo. Outro fator que pode vir a ser considerado é a cobrança pelo uso da água nessas instalações, que vindo a ser implementada deverão ser conhecidos os valores de consumo. Os dirigentes das empresas conhecendo seus consumos de água tendem a promover ações com suas equipes visando a redução do consumo. Pela distribuição de alimentação de água existente, a instalação de medidores de vazão para cada edificação se verifica favorável, podendo ser conhecidos para vestiários, almoxarifados e prédio de escritórios, os consumos separados de usos potáveis e não potáveis. A medição proposta poderia constar de um monitoramento remoto, uma vez que já existe no local uma alimentação de rede de voz e dados que pode receber o cabeamento necessário para transmissão dos dados de telemetria enviados por medidores com saída pulsada. 5.5.6. Implementação de Campanhas de Educação Com base nos estudos já apresentados sobre campanhas de educação, estas devem ter caráter permanente e com motivações capazes de envolver a comunidade local para adoção de um programa de racionalização ou adequação a alguma inovação que leve a uma redução do consumo de água. Apesar de se tratar deste item separadamente, as campanhas estarão presentes em todas as ações que aqui serão apresentadas, servindo para conhecer a receptividade às mudanças, bem como incentivando e divulgando os progressos durante as implementações.
117 Especificamente nas Instalações em estudo, identifica-se que eventos já existentes como a SISPAT (Semana Interna de Prevenção de Acidentes no Trabalho) podem introduzir atividades como gincanas e concursos, que proporcionem aos trabalhadores um maior envolvimento com as questões que levem a um menor consumo de água. Com base no programa “Você Vale Mais” da Petrobras foram distribuídos livretos de bolso a todos os trabalhadores, onde constam recomendações práticas sobre o uso de água, efluentes e qualidade da água. Nos encontros diários, antes do início das atividades, denominado Diálogo Diário de Segurança Meio Ambiente e Saúde (DDSMS) que acontece em todas as frentes de serviço, pode-se tratar em dias predeterminados de aspectos referentes aos objetivos que se pretenda atingir, relacionado ao conteúdo dos guias de bolso. Considerando que o local é ocupado por empresas contratadas pela Rlam, podem ser incluídas cláusulas nos instrumentos contratuais visando a obtenção de metas objetivas para redução do consumo de água, durante a vigência de cada contrato. Dessa forma, as empresas teriam um maior compromisso para junto a seus trabalhadores definirem planos que atendam as metas estabelecidas. 6. CONCLUSÃO Com o presente trabalho foi possível a obtenção de informações sobre o perfil de consumo de água nas Instalações de Empreiteiras da Rlam, que foi apresentada como uma tipologia similar às instalações provisórias de obra, e que não tem registro de estudos dessa natureza. Os dados obtidos permitiram a estimativa de consumo de água, bem como a determinação de indicadores que podem ser utilizados no planejamento de empreendimentos similares. A situação crítica apresentada para o recurso água sinalizou para a necessidade de tomada de medidas, em todas as esferas de atuação, visando a um menor consumo e maximização do seu potencial. Os programas de uso racional de água, já implementados, mostraram que em tipologias residenciais, comerciais, industriais, escolares e outras, podem ser obtidos resultados bastante positivos de redução do consumo de água. Todavia, as ações utilizadas nesses programas foram indicadas, também, para outras tipologias, desde que observadas as características próprias de cada situação. Em referência aos dados que foram obtidos em campo, para subsidiar o trabalho, a consulta direta àqueles que prestam os serviços de limpeza no local retornou informações valiosas para
118 os levantamentos, uma vez que estas representaram a realidade vivenciada na forma de utilização da água para cada ambiente. Ficou evidenciada nas visitas ao local, a existência de rotinas de inspeção dos pontos de consumo, visando atenuar o volume de perda de água oriunda de vazamentos, sendo estas consideradas como uma prática positiva no combate a perdas e desperdícios de água. Foram aplicados 378 questionários considerados representativos com um erro amostral de 4,6%, inferior ao pretendido de 5%. A disposição para redução do consumo de água consumido diariamente foi verificada para 67% dos trabalhadores, tendo 93% informado que contribuiria com um programa voltado para esse fim. Desta forma, vislumbra-se uma boa receptividade à implantação de programas de uso racional de água no local. Identificou-se, com a pesquisa, um público já envolvido com as questões ligadas à situação da água, tendo sido obtido que 60% dos trabalhadores já realizaram alguma mudança em seus hábitos visando uma redução no consumo, destacando-se a redução do tempo de uso de aparelhos sanitários, e a reutilização de água de lavagem de roupas para uso nas descargas sanitárias. Foi mostrada, também, uma preferência dos usuários locais para o uso de mictórios, apesar da existência de um número maior de vasos sanitários, tendo sido alegado não haver rejeição ao uso dos mictórios, em função de privacidades. Observou-se a importância do levantamento de informações sobre o uso dos vasos sanitários para defecar, uma vez que os valores encontrados foram significativos para os resultados do consumo de água nesses aparelhos. Os chuveiros se mostraram como os maiores contribuintes no consumo de água das Instalações de Empreiteiras, representando 56% do consumo total. Dessa forma, os vestiários representaram 85% do total do consumo, enquanto o refeitório obteve uma participação de 4%, considerando que não são realizadas atividades de preparo de alimentos no local. Conforme a estimativa realizada, o indicador de consumo de água obtido para as Instalações de Empreiteiras foi de 77 litros/usuário/dia, que ficou na faixa dos valores encontrados em literatura para instalações provisórias e canteiros de obra. Os indicadores de consumo de água obtidos para o prédio de escritórios e para a limpeza, resultaram valores bem similares aos indicados em dados da literatura apresentada. A simulação de consumo substituindo os usos dos sanitários químicos para vasos sanitários e mictórios, acresceu em 8% o valor do indicador, passando este para 83 litros/usuário/dia.
119 Foi observado que para os valores estimados ainda podem ser adicionadas perdas, não levantadas neste trabalho, bem como, para comparação de consumos com canteiros de obras, podem ser acrescidas as atividades relacionadas à própria obra. As análises das medidas voltadas para a racionalização de água, propostas a partir de simulações de cenários para o local, indicaram haver muitas possibilidades de aplicação, tendo sido obtido para as ações propostas, uma redução total de 65% no consumo de água, passando a um indicador de 27 l/usuário/dia. Na simulação referente às intervenções nos equipamentos sanitários, obteve-se uma redução de 55% do total de água consumido nas Instalações de Empreiteiras, sem afetar a rotina dos trabalhadores. O reuso de água foi analisado na demanda dos vestiários, prédio de escritórios e de almoxarifados, em virtude do grande volume de águas cinzas gerado pelos chuveiros, que junto com os lavatórios representaram 71% das águas residuárias nesses prédios, e pela proximidade das edificações. Sendo assim, a proposta de uso dessas águas nas descargas de vasos e mictórios, indicaram uma redução de 18% do total do consumo, após aplicação das intervenções nos aparelhos sanitários. Com a redução obtida com as propostas de reuso, foi analisado o uso de água de chuva no prédio da oficina de montagem industrial, onde já existe uma estrutura que favorece a implantação desse sistema. O uso das águas pluviais em vasos sanitários e mictórios do prédio apresentou uma economia de 4% do consumo de água potável. A medição setorizada também foi vista com grandes possibilidades de implantação, em face da existência de infra-estrutura instalada no local que reduziria custos de investimentos. Esta medição se torna de grande importância no local, em função da redução de irregularidades que podem ser observadas no perfil de consumo, bem como, pelo fato de poder ser realizada cobrança pelo uso da água nessas instalações. Foram sugeridas campanhas de educação com base nos programas já existentes no local, como também, foi observado que as campanhas devem ter caráter permanente e com motivações capazes de envolver a comunidade local para adoção de um programa de racionalização do uso da água. Sendo assim, puderam ser obtidas informações ainda não encontradas na literatura para a tipologia em estudo, com análise das instalações sob o ponto de vista da racionalização do uso da água.
120 Considera-se que este trabalho foi um passo introdutório no estudo de instalações utilizadas por trabalhadores de empresas da área de construção e que os dados aqui apresentados já podem ser utilizados para estimativas de consumo de água em instalações similares. Enquanto sugestões para trabalhos futuros são destacadas as seguintes: • Instalação de instrumentos de medição nas edificações e pontos de consumo, para o traçado de um perfil de consumo detalhado do local, possibilitando melhores análises comparativas; • Elaboração de um novo questionário, buscando informações sobre durações reais de uso dos aparelhos, bem como freqüências de usos para todas as atividades; • Inclusão do uso de sanitários secos nas propostas de racionalização do consumo de água; • Levantamento do consumo de água das atividades inerentes a determinadas obras, para acréscimo aos valores estimados e • Simulação de economia de consumo incluindo todas as ações possíveis de racionalização do uso da água nos prédios.
121 REFERÊNCIAS AGÊNCIA NACIONAL DE ÁGUAS (Brasil). Conservação e reuso da água em edificações. São Paulo: FIESP; SINDUSCON, 2005. AGÊNCIA NACIONAL DE ÁGUAS (Brasil). GEO Brasil: recursos hídricos. Brasília: ANA, 2007. Disponível em: <http://www.ana.gov.br/bibliotecavirtual/arquivos/GEO%20Brasil%20Recursos%20Hídricos %20-%20Relatório.pdf>. Acesso em: 13 de maio, 2007. AGÊNCIA NACIONAL DE ÁGUAS (Brasil). Disponibilidade e demandas de recursos hídricos no Brasil. Brasília: ANA, 2007a. Disponível em: <http://www.ana.gov.br/AcoesAdministrativas/CDOC/CatalogoPublicacoes_2007.asp>. Acesso em: 20 de fev., 2007. ALVES, W. C. et al. Micromedição. In: Programa Nacional de Combate ao Desperdício da Água – Documento Técnico de Apoio (PNCDA/DTA-D3). Brasília: Ministério do Meio Ambiente, Secretaria Especial de Desenvolvimento Urbano, Secretaria de Política Urbana, 1999. ALVES, W. C.; ROCHA, A. L.; GONÇALVES, R. F. Aparelhos sanitários economizadores. In: GONÇALVES, R. Franci (Coord.). Uso Racional da água em edificações. Rio de Janeiro: ABES, 2006. p. 267-321. APPAN, A. Trends in water demands and the role of rainwater catchment systems in the next millennium. In: CONFERÊNCIA INTERNACIONAL SOBRE SISTEMAS DE CAPTAÇÃO DE ÁGUA DE CHUVA, 9, 1999, Petrolina. Anais... Petrolina: 1999. ASANO, T. et al. Water reuse: issues, technologies and applications. New York: McGraw Hill, 2006. ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS. NBR 5626: Instalações prediais de água fria. Rio de Janeiro, 1998. ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS. NBR 15527: Água de chuva – aproveitamento de coberturas em áreas urbanas para fins não potáveis - requisitos. Rio de Janeiro, 2007. AYUB, O. et al. Aproveitamento de água de chuva em edificações: reflexões e necessidades. In: SIMPOSIO BRASILEIRO DE CAPTACAO E MANEJO DE AGUA DE CHUVA, 5., 2005, Teresina. Anais... Teresina, 2005.
122 BARBETTA, P. A. Estatística aplicada a ciências sociais. Florianópolis: Editora da UFSC, 2006. BROWN, C; GERSTON, J. COLLEY, S. The texas manual on rainwater harvesting. Texas water development board, Texas, 2005. Disponível em: <http://www.twdb.state.tx.us/publications/reports/RainwaterHarvestingManual_3rdedition.pd f.>. Acesso em: 21 maio 2006. CARDIA, N.; ALUCCI, M. P. Campanhas de educação pública voltadas à economia de água. In: Programa nacional de combate ao desperdício de água – Documento Técnico de Apoio (PNCDA / DTA-B2). Brasília: Ministério do Meio Ambiente, Secretaria Especial de Desenvolvimento Urbano, Secretaria de Política Urbana, 1999. CARVALHO, R. de C. dos A.; GUSMÃO, P. T. R. de. Ações sustentáveis para uso racional da água em edifícios de grande porte na região metropolitana do Recife. In: Congresso Internacional de tecnologia Aplicada para Arquitetura e Engenharia Sustentáveis, 2007. Disponível em: < http://www.citaes.com.br/trab_aprovados/oral_01.pdf .> Acesso em: 08 maio, 2008. CLARKE, R.; KING, J. O atlas da água. São Paulo: Publifolha, 2005. COHIM, E.; KIPERSTOK, A. Uso de água cinza para fins não potéveis: um critério racional para definição da qualidade. In: CONGRESSO BRASILEIRO DE ENGENHARIA SANITÁRIA E AMBIENTAL, 24. 02-07 de setembro de 2007, Belo Horizonte-MG. Anais.... Belo Horizonte-MG: ABES, 2007. II-164. COHIM, E.; ALMEIDA, A. P. de ; KIPERSTOK, A. Captação direta de água de chuva no meio urbano para usos não potáveis. In: CONGRESSO BRASILEIRO DE ENGENHARIA SANITÁRIA E AMBIENTAL, 24. 02-07 de setembro de 2007, Belo Horizonte-MG. Anais.... Belo Horizonte-MG: ABES, 2007. IV-052. COHIM, E.; COHIM, F. Reuso de água cinza: a percepção do usuário (estudo exploratório). 2007. Disponível em: http://www.teclim.ufba.br/site/material_online/publicacoes/pub_art57.pdf. Acesso em 10 set. 2008. COHIM, E.; KIPERSTOK, A. ALMEIDA, A. P. A. de. Caracterização do consumo de água em condomínios para população de baixa renda: estudo de caso. In: XIII SILUBESA Simpósio Luso-Brasileiro de Engenharia Sanitária e Ambiental, Belem do Pará, mar. 2008.
123 COOMBES, P. J. Rainwater tanks revisited: new opportunities for urban water cycle management. 2002. Tese (Doutorado em filosofia). Universidade de Newcastle, Callaghan, Austrália. CROOK, J. Critérios de qualidade da água para reuso. Revista DAE, São Paulo, v.53, n. 174, p. 10-18, nov./dez. 1993. CTAHR. Rainwater catchment systems. HAPPI-Home 10, Honolulu, 2000. Disponível em: <http://www.ctahr.hawaii.edu/oc/freepubs/pdf/HH-10.pdf.> . Acesso em: 07 ago. 2005. CUNHA, A. P. da S. R. da. Experimento hidrológico para aproveitamento de águas de chuva usando coberturas verdes leves (CVL). EESC, São Paulo: FAPESP. 2004. Disponível em: <http://www.shs.eesc.usp.br/pessoal/docentes/technotes/31/Ara-FAPESP-2004-Relat- final.pdf> . Acesso em: 21 maio, 2006. FACCIN, F.; TRIERWEILER, J. Reutilização de águas residenciais: uma solução ecológica para o abastecimento de água. Porto Alegre: Universidade Federal do Rio Grande do Sul, [2001]. GLEICK, P. H. Water use. Annual Review of Environment and Resources, California, v. 28, p. 275-314. Jul. 2003. GONÇALVES J. C. Registradores e hidrômetros eletrônicos. Conservação e medição da água. Foz de Iguaçu, 1997. Disponível em: <http://www.geocities.com/hidrometro/electro.htm#intro>. Acesso em: 23 mar. 2006. GONÇALVES, R. F.; BAZZARELLA, B. B.; PETERS, M. R.; PHILLIPPI, L. S. Gerenciamento de Águas Cinzas. In: GONÇALVES, R. Franci (Coord.). Uso Racional da Água em Edificações. Rio de Janeiro: ABES, 2006. p. 153-222. GONÇALVES, R. F.; SIMÕES, G. M. da S.; WANKE, R. Reuso de águas cinzas em edificações urbanas – estudo de caso em Vitória (ES) e Macaé (RJ). In: XXXI CONGRESO INTERAMERICANO AIDIS, Santiago – Chile, out. 2008. GONÇALVES, O. M.; IOSHIMOTO, E.; OLIVEIRA, L. H. de. Tecnologias poupadoras de água nos sistemas prediais. In: Programa nacional de combate ao desperdício de água – Documento Técnico de Apoio (PNCDA / DTA-F1). Brasília: Ministério do Meio Ambiente, Secretaria Especial de Desenvolvimento Urbano, Secretaria de Política Urbana, 1999. GORE, A. A terra em balanço. São Paulo: Augustus, 1993.
124 GOULD, J. Is rainwater safe to drink? A review of recent findings. In: CONFERÊNCIA INTERNACIONAL SOBRE SISTEMAS DE CAPTAÇÃO DE ÁGUA DE CHUVA, 9, 1999, Petrolina. Anais... Petrolina: 1999. HEINRICH, M. Water End Use and Efficiency Project (WEEP) – Final Report. BRANZ Study Report 159. BRANZ Ltd, Judgeford, Nova Zelândia: 2007. Disponível em: http://www.branz.co.nz/branzltd/publications/pdfs/SR159.pdf. Acesso em: 18 mar. 2008. HESPANHOL, I. A urgência do reuso, São Paulo, 2004. Disponível em: http://www.usp.br/cira/index2.html. Acesso em: 10 ago. 2005. HESPANHOL, I. Potencial de reuso de água no Brasil: agricultura, indústria, municípios, recarga de aqüíferos. Bahia Análise e Dados, Salvador, n. Especial, p. 411-437, 2003. ITDG. Rainwater harvesting. Technical Information Service, [2000]. Disponivel em: <http://www.itdg.org/docs/technical_information_service/rainwater_harvesting.pdf>. Acesso em: 07 ago. 2005. KAMMERS, P. C. Usos finais de água em edifícios públicos: Estudo de caso em Florianópolis – SC. Projeto de pesquisa. Departamento de Engenharia Civil, Universidade Federal de Santa Catarina, 2004. MANCUSO, P. C. S.; SANTOS, H. F. dos. Reuso de água. São Paulo: USP, 2003. MAY, S. Estudo da viabilidade do aproveitamento de água de chuva para consumo não potável em edificações. 2004. Dissertação (Mestrado em Engenharia de Construção Civil) – Escola Politécnica, Universidade de São Paulo, 2004. MIERZWA, J. C. O uso racional e o reuso como ferramentas para o gerenciamento de águas e efluentes na indústria - estudo de caso da Kodak brasileira. 2002. Tese (Doutorado em Engenharia Hidráulica e Sanitária) – Escola Politécnica, Universidade de São Paulo, 2002. MOSLEY, L. Water quality of rainwater harvesting systems. SOPAC Miscellaneous Report 579. Suva, 2005. Disponível em:<http://www.sopac.org/data/virlib/MR/MR0579.pdf.> Acesso em: 14 maio 2005. NIELSEN, M. J. Seleção e dimensionamento de medidores de água. Conservação e medição da água. Curitiba, 2005. Disponível em: <http://www.geocities.com/hidrometro/electro.htm#intro >. Acesso em: 23 out. 2005.
125 NETTO, A. Manual de hidráulica aplicada. 8. ed. São Paulo: Edgard Blucher, 1998. NÓBREGA, R. L. B. et al. Um sistema para captação de água de chuva em áreas urbanas. In: SIMPOSIO BRASILEIRO DE CAPTACAO E MANEJO DE AGUA DE CHUVA, 5, 2005, Teresina. Anais... Teresina, 2005. NSW HEALTH. Greywater Reuse in Sewered Single Domestic Premises 2000. Disponível em: <http://www.wsud.org/downloads/Info%20Exchange%20&%20Lit/NSW%20Health.pdf>. Acesso em: 10 fev. 2008. NUNES, R. T. S. Conservação da água em edifícios comerciais: potencial de uso racional e reúso em shopping center. 2006. Dissertação (Mestrado em Ciências em Planejamento Energético) -. Universidade Federal do Rio de Janeiro, Rio de Janeiro, 2006. OLIVEIRA, L. H. de. Metodologia para implantação de programa de uso racional da água em edifícios. 1999. Tese (Doutorado em Engenharia) – Escola Politécnica, Universidade de São Paulo, São Paulo, 1999. OLIVEIRA, Y. V. de. Uso do balanço hídrico seriado para o dimensionamento de estrutura de armazenamento de água das chuvas: estudos de casos. 2004. Dissertação (Mestrado em Engenharia Ambiental) – Centro Tecnológico, Universidade Federal de Santa Catarina, Florianópolis, 2004. ORNELAS, P. Reuso de água em edifícios públicos: o caso da Escola Politécnica da UFBA. 2004. 171f. Dissertação (Mestrado profissional em gerenciamento e tecnologia ambiental no processo produtivo) – Escola Politécnica, Universidade Federal da Bahia, Salvador, 2004. PHILLIPPI, L. S; VACCARI, K. P; PETERS, M. Rebelo; GONÇALVES, R. F. Aproveitamento da Água de Chuva. In: GONÇALVES, R. Franci (Coord.). Uso Racional da Água em Edificações. Rio de Janeiro: ABES, 2006. p. 73-152. PLANO ESTADUAL DE RECURSOS HÍDRICOS DO ESTADO DA BAHIA – PERH-BA. Relatório final da etapa I: diagnóstico e regionalização. Salvador, julho, 2003. CD-ROM. POSTEL, S.; VICKERS, A. Incrementando a produtividade hídrica. In: WORLDWATCH INSTITUTE. Estado do mundo 2004: estado do consumo e o consumo sustentável. Salvador: UMA, 2004. Disponível em: <http://www.ibase.br/userimages/ap_ibase_agua_01c.pdf>. Acesso em: 10 nov. 2007.
126 PROGRAMA de conservação de Água (PRO-AGUA) - UNICAMP. Disponível em: <http://www.fec.unicamp.br/~milha/proagua.htm >. Acesso em: 10 jan. 2008. RAINDROPS GROUP. Aproveitamento da água da chuva. Brasil: Editora Organic Trading, 2002. REBOUÇAS, A. da. C. Água no Brasil: abundancia, desperdício e escassez. Bahia análise & Dados, Salvador, v. 13, n. Especial, p. 341-345, 2003. ROCHA, A. L.; BARRETO, D.; IOSHIMOTO, E. Caracterização e monitoramento do consumo predial de água. In: Programa nacional de combate ao desperdício de água – Documento Técnico de Apoio (PNCDA / DTA-E1). Brasília: Ministério do Meio Ambiente, Secretaria Especial de Desenvolvimento Urbano, Secretaria de Política Urbana, 1998. ROZAS, N.; PRADO, R. T. A. Implantação de sistemas de leitura automática de medidores de insumos prediais. Boletim Técnico da Escola Politécnica da USP, Departamento de Engenharia de Construção Civil. São Paulo: 2002. SANTOS, D. C. dos. Os sistemas prediais e a promoção da sustentabilidade. Ambiente Construído, Porto Alegre, n. 4, p. 7-18, out./dez. 2002. SANTOS, D. C. dos. et al. Hierarquização de medidas de conservação de água em edificações residenciais com o auxílio da análise multicritério. Ambiente Construído, Porto Alegre, n. 1, p. 31-47, jan./mar. 2006. SAUTCHÚK, C. A. Formulação de diretrizes para implantação de programas de conservação de água em edificações. 2004. 332 f. Dissertação (Mestrado em Engenharia de Construção Civil) – Escola Politécnica, Universidade de São Paulo, SÂO Paulo, 2004. SCHERER, F. A.; GONÇALVES, O. M. Uso racional da água em escolas públicas: diretrizes para secretarias de educação. São Paulo: EPUSP, 2004. SELBORNE, L. A ética do uso da água doce: um levantamento. Brasília: UNESCO, 2001. SHIKLOMANOV, I. A. World water resources – a new appraisal and assessment for the 21st century. Paris: United Nations, 1998. Disponível em: < http://unesdoc.unesco.org/images/0011/001126/112671eo.pdf Acesso em: 22 fev. 2007 >.
127 SILVA, G. S. da. Programas permanentes de uso racional da água em Campi Universitários: o programa de uso racional da água da Universidade de São Paulo. 2004. 328 f. Dissertação (Mestrado em Engenharia) – Escola Politécnica, Universidade de São Paulo, São Paulo, 2004. SILVA, R. T.; CONEJO, J. G. L.; GONÇALVES, O. M. Apresentação do programa. In: Programa nacional de combate ao desperdício de água – Documento Técnico de Apoio (PNCDA / DTA-A1). Brasília: Ministério do Meio Ambiente, Secretaria Especial de Desenvolvimento Urbano, Secretaria de Política Urbana, 1998. SOUTHFACE. Hainwater harvesting. Energy Technical Bulletin, Atlanta, 2002. Disponível em: <http://www.southface.org/web/resources&services/publications/factsheets/27_rainwater- recovery-v2.pdf..> Acesso em: 07 ago. 2005. TAMAKI, H. O.; GONÇALVES, O. M. A medição setorizada como instrumento de gestão da demanda de água em sistemas prediais – estudo de caso: programa de uso racional da água na Universidade de São Paulo. Boletim Técnico da escola Politécnica da USP, Departamento de Engenharia de Construção Civil. São Paulo: 2004. TEIXEIRA, M. B.; MOTTA, A. L. T. S. Sanitário seco compostável, uma alternativa viável de saneamento básico. In: IV CONGRESO NACIONAL DE EXCELENCIA EM GESTÃO, Niterói, RJ – Brasil, ago. 2008. TECLIM – Rede de Tecnologias Limpas. Programa AGUAPURA. Disponível em: <http://teclim.ufba.br/site/projetos.php?id_projeto=3 >. Acesso em: 20 out. 2007. TOMAZ, P. Aproveitamento de água de chuva. São Paulo: NAVEGAR, 2003. TOMAZ, P. Previsão de consumo de água. São Paulo: NAVEGAR, 2000. TUCCI, C. E. M.; HESPANHOL, I.; NETTO, O. de M. C. A gestão da água no Brasil: uma primeira avaliação da situação atual e das perspectivas para 2025. Global Water Parternship, 2000. Disponível em: <http://www.unb.br/ft/enc/recursoshidricos/relatorio.pdf >. Acesso em: 20 fev. 2008. TUNDISI, J. G. O futuro dos recursos. Multiciência. São Paulo: UNICAMP, 2003. Disponível em: <http://www.multiciencia.unicamp.br/art03_e.htm.> . Acesso em 22 fev. 2007.
128 UNITED NATIONS. Water for people, water for life. 1st UN World Water Development Report, 2003. Disponível em: <http://www.unesco.org/water/wwap/wwdr1/table_contents/index.shtml.> . Acesso em: 22 fev. 2007. UNITED NATIONS. Water, a shared responsibility. The United Nations World Water Development Report 2, 2006. Disponível em: <. http://www.unesco.org/water/wwap/wwdr2/pdf/wwdr2_ch_4.pdf.> Acesso em: 10 jun. 2007. UNEP (United Nations Environment Programme). Water and Wastewater Reuse: An Environmentally Sound Approach for Sustainable Urban Water Management 2005. Disponível em: <http://www.unep.or.jp/ietc/Publications/Water_Sanitation/wastewater_reuse/Booklet Wastewater_Reuse.pdf. Acesso em 10 fev. 2007.> . USEPA (United States Environmental Protection Agency). Cases in water conservation: How efficiency programs help water utilities save water and avoid costs. 2002. Disponível em: http://epa.gov/watersense/docs/utilityconservation_508.pdf. Acesso em: 21 jan. 2008. WHO (World Health Organization). Overview of greywater management health considerations. Amman, Jordan 2006. Disponível em: <http://www.emro.who.int/ceha/pdf/Greywter%20English%202006.pdf>. Acesso em: 10 fev 2008. YWASHIMA, L. A. Avaliação do uso de água em edifícios escolares públicos e análise de viabilidade econômica da instalação de tecnologias economizadoras nos pontos de consumo. 2005. 312 f. Dissertação (Mestrado em Engenharia) – Faculdade de Engenharia Civil, Arquitetura e Urbanismo, Universidade Estadual de campinas, São Paulo, 2005.
129 ANEXOS ANEXO A - Experiências internacionais com conservação de água Cidade Situação Ações Resultados Geradora Albuquerque, Clima seco e Emprego de tarifa incentivando - Instalação de 39.303 Novo México aumento da a conservação de água, equipamentos população educação pública, uso de economizadores; geraram um equipamentos eficientes, - Economia de 45 stress no mudanças no paisagismo e no uso galões/pessoa/dia (1995 abastecimento água nas áreas externas e a 2001); e, de água otimização do uso da água - Redução da demanda industrial, comercial e de pico em 14%. institucional, entre outras. Ashland, Aumento da Detecção e conserto de - Economia de cerca de Oregon população nos vazamentos, tarifa de água 395.000 galões/dia anos 80 e a incentivando a conservação, (2001); discussão pelo programa de substituição de - Redução de 16% do direito sobre as chuveiros convencionais por uso de água no inverno; águas geraram economizadores e instalação de - Redução do esgoto um problema de bacias economizadoras, entre gerado em 58 milhões suprimento outras. de galões (2001). Cary, Aumento da Educação pública, - Previsão de uma Carolina do população e estabelecimento de economia de 4,6 Norte aumento na procedimentos para irrigação e milhões de galões/dia demanda de rega, subsídios para substituição (16%) na produção de água na estação de obturadores das caixas de água até o final de seca, fazendo descarga, realização de auditorias 2028, o que reduzirá os com que a do consumo residencial; emprego custos de operação e cidade passasse de tarifa incentivando o uso permitirá por diversas racional de água; uso de sistemas postergar ampliações restrições de reaproveitamento de água, do sistema atual. entre outras. Gallitzin, Grandes perdas Implementação de sistema de - Redução de 59% na Pensilvânia de água no medição; mapeamento do produção de água (entre sistema, com sistema; programa de detecção 1994 e 1998); vazamentos e conserto de vazamentos, - Em 1994, a parcela de constantes, altos entre outras. água não contabilizada custos era operacionais, de 70% da produção, abastecimento passando para 9% em de água instável 1994, o que representou uma redução de 87%. Gilbert, Crescimento da Inserção de requisitos nos - Sucesso devido ao
130 Arizona população nos códigos de edificações (uso de reuso de água; anos 80 e clima equipamentos economizadores - Nova estação de árido e reúso de água), estrutura tratamento de esgoto tarifária crescente, programa foi de monitoramento, educação construída em 1986 e pública e programa para os tanques de recarga irrigação com baixo consumo são utilizados como de água, entre outras habitat para diversas espécies. Goleta, Crescimento da Substituição dos equipamentos - 50% de redução no Califórnia cidade e convencionais, incluindo Consumo residencial; possibilidade de instalação de bacias de volume - 30% de redução no escassez de de descarga reduzido e consumo de água do água no futuro restritores de vazão em chuveiros; distrito; aumento das tarifas, entre outras. - Postergação da ampliação da estação de tratamento. Houston, Aumento de Programas educativos, - A partir dos Texas problemas no substituição de equipamentos, resultados do suprimento de realização de auditorias, projeto piloto prevê-se água detecção e conserto de uma subterrânea em vazamentos, estrutura tarifária redução na demanda de função dos crescente, entre outras. água de 7,3% em 2.006, deslizamentos com uma economia de de terra, mais de US$260 intrusão de água milhões. salgada no sistema de abastecimento e inundações. Irvine Ranch Crescimento da Instituição de nova estrutura - Após 5 anos, com a Water população no tarifária com 5 faixas, que nova estrutura tarifária, District, final dos anos recompensa o uso racional da o consumo diminuiu Califórnia 80 e início dos água e penaliza onde a mesma em 19%; 90 e aumento na está sendo desperdiçada, entre - Entre 1991 e 1997, demanda de outras. houve uma economia água potável de cerca de US$33,2 milhões. Massachusetts Fornece água Detecção e correção de - A redução da Water para 2,2 milhões vazamentos, substituição de demanda de 336 para Resources de pessoas. De equipamentos, 256 milhões Authority 1969 a 1988, estabelecimento de programa de galões/dia (1987 a ultrapassou em de gerenciamento de água, 1997), permitiu mais de 10% o programa de educação e postergar a consumo de 300 melhoria na medição, entre expansão e diminuiu a milhões de outras. capacidade de galões/dia tratamento, resultando numa economia de US$1,91 milhões de galões/dia. Metropolitan Maior Substituição de equipamentos, - Redução de 59 Water District distribuidora de pesquisa de equipamentos milhões de galões/dia
131 da Califórnia água em nível eficientes, melhorias na do Sul municipal dos irrigação, programas de Estados Unidos treinamento e projetos de pesquisa relacionados à conservação, entre outras. Cidade de Aumento da Educação, medição, detecção - Redução do consumo Nova York demanda no de vazamentos, per início dos regulamentação do uso da capita de195 galões/dia anos 90 água e programa de em substituição em massa de 1991 para 167 bacias sanitárias, entre outras. galões/dia em 1998, o que gerou uma economia de 20 a 40% nas contas de água e esgoto. .Phoenix, Grande aumento Reforma tarifária, - Economia de 40 Arizona na população e implementação da milhões de galões/dia; baixa conservação de água no setor - Redução no consumo quantidade de residencial, comercial e devido à alteração da chuva. A industrial e implementação de tarifa. legislação sistema de irrigação eficiente, estadual exige entre outras. que depois de 2025 a água subterrânea não seja retirada mais rápido do que reposta. Santa Por causa do Pesquisa do uso da água, - Redução de 14% do ônica, crescimento da educação, implementação de uso da água e 21% no Califórnia população; da uso racional na irrigação, esgoto; escassez no substituição de bacias - Programa de suprimento de sanitárias, entre outras. substituição água e de bacias obteve uma contaminação redução de 1,9 milhões das fontes de de suprimento, a galões/dia e uma cidade precisou economia de US$9,5 aumentar a milhões de 1990 a compra de água 1995. Seatle, Crescimento da Tarifa de água sazonal, - Consumo per capita Washington população, códigos para equipamentos de água reduziu 20% verão seco e sanitários, redução de perdas, nos anos 90; falta de incentivo para tecnologias - Estrutura tarifária reservatórios economizadoras de água e sazonal, com educação pública. códigos para capacidades equipamentos maiores sanitários e melhoria na forçaram a eficiência são os cidade a maiores escolher entre responsáveis pelo reduzir o sucesso; consumo e - Estima-se que o buscar novos programa de recursos para conservação no setor
132 água comercial economizará cerca de 8 milhões de galões/dia. Tampa, Rápido Substituição de equipamentos - Programa irrigação Flórida crescimento eficientes e estrutura tarifária gerou econômico e da crescente, restrições para uma redução de 25% população irrigação, medidas para no consumo de água; residencial; paisagismos e educação - O programa piloto aumento da pública, entre outras obteve 15% de redução população do uso da água; sazonal geraram - Apesar da população stress no ter suprimento de aumentado em 20%, água da cidade entre 1989 e 2001, o consumo per capita diminuiu em 26%. Wichita, Analistas Planejamento integrado do - Análise das opções de Kansas indicaram que a recurso que inclui: recursos para a cidade . água poderia implementação da resultam em uma ampla não ser conservação de água, matriz com 27 opções suficiente e que avaliação das fontes de água de algo deveria ser existentes, avaliação dos recursos convencionais feito para a recursos hídricos não e não-convencionais. primeira década convencionais, otimização de do séc. XXI. todos os recursos hídricos avaliados, entre outras. Barrie, Crescimento da Plano de conservação focado - Economia de 55 Ontario população na substituição de chuveiros Litros forçou o sistema convencionais por (14,5 galões) por de água e esgoto economizadores e instalação de pessoa por dia; da cidade, sendo bacias sanitárias eficientes. - Economia estimada de necessário 17 considerar novas milhões de dólares opções de canadenses. suprimento e desenvolvimento de infraestrutura Fonte: USEPA (2002)

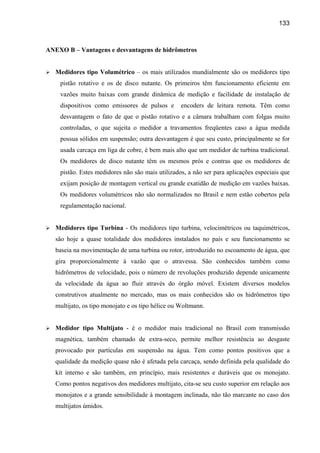

133 ANEXO B – Vantagens e desvantagens de hidrômetros Medidores tipo Volumétrico – os mais utilizados mundialmente são os medidores tipo pistão rotativo e os de disco nutante. Os primeiros têm funcionamento eficiente em vazões muito baixas com grande dinâmica de medição e facilidade de instalação de dispositivos como emissores de pulsos e encoders de leitura remota. Têm como desvantagem o fato de que o pistão rotativo e a câmara trabalham com folgas muito controladas, o que sujeita o medidor a travamentos freqüentes caso a água medida possua sólidos em suspensão; outra desvantagem é que seu custo, principalmente se for usada carcaça em liga de cobre, é bem mais alto que um medidor de turbina tradicional. Os medidores de disco nutante têm os mesmos prós e contras que os medidores de pistão. Estes medidores não são mais utilizados, a não ser para aplicações especiais que exijam posição de montagem vertical ou grande exatidão de medição em vazões baixas. Os medidores volumétricos não são normalizados no Brasil e nem estão cobertos pela regulamentação nacional. Medidores tipo Turbina - Os medidores tipo turbina, velocimétricos ou taquimétricos, são hoje a quase totalidade dos medidores instalados no país e seu funcionamento se baseia na movimentação de uma turbina ou rotor, introduzido no escoamento de água, que gira proporcionalmente à vazão que o atravessa. São conhecidos também como hidrômetros de velocidade, pois o número de revoluções produzido depende unicamente da velocidade da água ao fluir através do órgão móvel. Existem diversos modelos construtivos atualmente no mercado, mas os mais conhecidos são os hidrômetros tipo multijato, os tipo monojato e os tipo hélice ou Woltmann. Medidor tipo Multijato - é o medidor mais tradicional no Brasil com transmissão magnética, também chamado de extra-seco, permite melhor resistência ao desgaste provocado por partículas em suspensão na água. Tem como pontos positivos que a qualidade da medição quase não é afetada pela carcaça, sendo definida pela qualidade do kit interno e são também, em princípio, mais resistentes e duráveis que os monojato. Como pontos negativos dos medidores multijato, cita-se seu custo superior em relação aos monojatos e a grande sensibilidade à montagem inclinada, não tão marcante no caso dos multijatos úmidos.

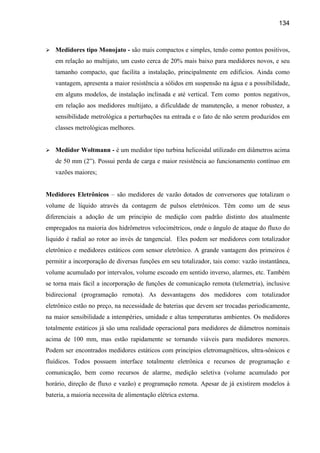

134 Medidores tipo Monojato - são mais compactos e simples, tendo como pontos positivos, em relação ao multijato, um custo cerca de 20% mais baixo para medidores novos, e seu tamanho compacto, que facilita a instalação, principalmente em edifícios. Ainda como vantagem, apresenta a maior resistência a sólidos em suspensão na água e a possibilidade, em alguns modelos, de instalação inclinada e até vertical. Tem como pontos negativos, em relação aos medidores multijato, a dificuldade de manutenção, a menor robustez, a sensibilidade metrológica a perturbações na entrada e o fato de não serem produzidos em classes metrológicas melhores. Medidor Woltmann - é um medidor tipo turbina helicoidal utilizado em diâmetros acima de 50 mm (2”). Possui perda de carga e maior resistência ao funcionamento contínuo em vazões maiores; Medidores Eletrônicos – são medidores de vazão dotados de conversores que totalizam o volume de líquido através da contagem de pulsos eletrônicos. Têm como um de seus diferenciais a adoção de um principio de medição com padrão distinto dos atualmente empregados na maioria dos hidrômetros velocimétricos, onde o ângulo de ataque do fluxo do liquido é radial ao rotor ao invés de tangencial. Eles podem ser medidores com totalizador eletrônico e medidores estáticos com sensor eletrônico. A grande vantagem dos primeiros é permitir a incorporação de diversas funções em seu totalizador, tais como: vazão instantânea, volume acumulado por intervalos, volume escoado em sentido inverso, alarmes, etc. Também se torna mais fácil a incorporação de funções de comunicação remota (telemetria), inclusive bidirecional (programação remota). As desvantagens dos medidores com totalizador eletrônico estão no preço, na necessidade de baterias que devem ser trocadas periodicamente, na maior sensibilidade a intempéries, umidade e altas temperaturas ambientes. Os medidores totalmente estáticos já são uma realidade operacional para medidores de diâmetros nominais acima de 100 mm, mas estão rapidamente se tornando viáveis para medidores menores. Podem ser encontrados medidores estáticos com princípios eletromagnéticos, ultra-sônicos e fluídicos. Todos possuem interface totalmente eletrônica e recursos de programação e comunicação, bem como recursos de alarme, medição seletiva (volume acumulado por horário, direção de fluxo e vazão) e programação remota. Apesar de já existirem modelos à bateria, a maioria necessita de alimentação elétrica externa.

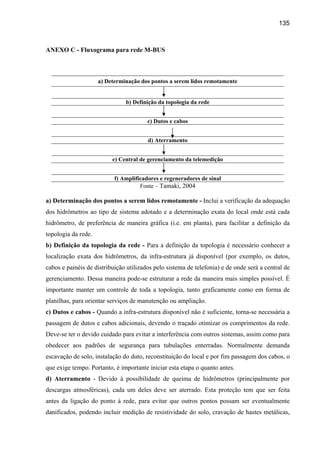

135 ANEXO C - Fluxograma para rede M-BUS a) Determinação dos pontos a serem lidos remotamente b) Definição da topologia da rede c) Dutos e cabos d) Aterramento e) Central de gerenciamento da telemedição f) Amplificadores e regeneradores de sinal Fonte – Tamaki, 2004 a) Determinação dos pontos a serem lidos remotamente - Inclui a verificação da adequação dos hidrômetros ao tipo de sistema adotado e a determinação exata do local onde está cada hidrômetro, de preferência de maneira gráfica (i.e. em planta), para facilitar a definição da topologia da rede. b) Definição da topologia da rede - Para a definição da topologia é necessário conhecer a localização exata dos hidrômetros, da infra-estrutura já disponível (por exemplo, os dutos, cabos e painéis de distribuição utilizados pelo sistema de telefonia) e de onde será a central de gerenciamento. Dessa maneira pode-se estruturar a rede da maneira mais simples possível. É importante manter um controle de toda a topologia, tanto graficamente como em forma de planilhas, para orientar serviços de manutenção ou ampliação. c) Dutos e cabos - Quando a infra-estrutura disponível não é suficiente, torna-se necessária a passagem de dutos e cabos adicionais, devendo o traçado otimizar os comprimentos da rede. Deve-se ter o devido cuidado para evitar a interferência com outros sistemas, assim como para obedecer aos padrões de segurança para tubulações enterradas. Normalmente demanda escavação de solo, instalação do duto, reconstituição do local e por fim passagem dos cabos, o que exige tempo. Portanto, é importante iniciar esta etapa o quanto antes. d) Aterramento - Devido à possibilidade de queima de hidrômetros (principalmente por descargas atmosféricas), cada um deles deve ser aterrado. Esta proteção tem que ser feita antes da ligação do ponto à rede, para evitar que outros pontos possam ser eventualmente danificados, podendo incluir medição de resistividade do solo, cravação de hastes metálicas,

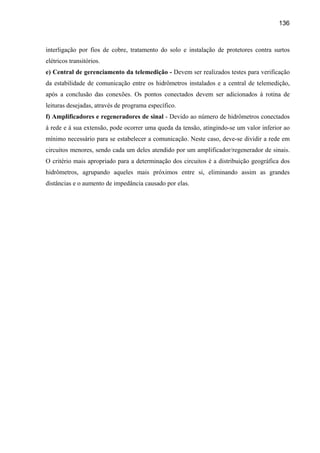

136 interligação por fios de cobre, tratamento do solo e instalação de protetores contra surtos elétricos transitórios. e) Central de gerenciamento da telemedição - Devem ser realizados testes para verificação da estabilidade de comunicação entre os hidrômetros instalados e a central de telemedição, após a conclusão das conexões. Os pontos conectados devem ser adicionados à rotina de leituras desejadas, através de programa específico. f) Amplificadores e regeneradores de sinal - Devido ao número de hidrômetros conectados à rede e à sua extensão, pode ocorrer uma queda da tensão, atingindo-se um valor inferior ao mínimo necessário para se estabelecer a comunicação. Neste caso, deve-se dividir a rede em circuitos menores, sendo cada um deles atendido por um amplificador/regenerador de sinais. O critério mais apropriado para a determinação dos circuitos é a distribuição geográfica dos hidrômetros, agrupando aqueles mais próximos entre si, eliminando assim as grandes distâncias e o aumento de impedância causado por elas.

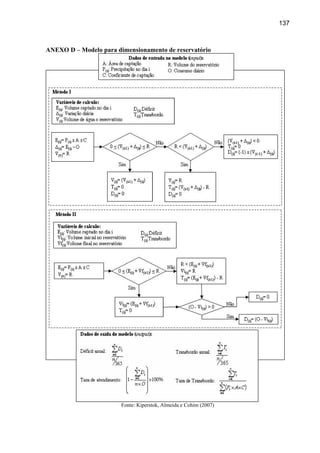

137 ANEXO D – Modelo para dimensionamento de reservatório Fonte: Kiperstok, Almeida e Cohim (2007)

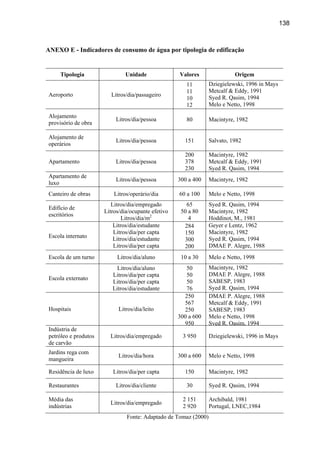

138 ANEXO E - Indicadores de consumo de água por tipologia de edificação Tipologia Unidade Valores Origem 11 Dziegielewski, 1996 in Mays 11 Metcalf & Eddy, 1991 Aeroporto Litros/dia/passageiro Syed R. Qasim, 1994 10 12 Melo e Netto, 1998 Alojamento Litros/dia/pessoa 80 Macintyre, 1982 provisório de obra Alojamento de Litros/dia/pessoa 151 Salvato, 1982 operários 200 Macintyre, 1982 Apartamento Litros/dia/pessoa 378 Metcalf & Eddy, 1991 230 Syed R. Qasim, 1994 Apartamento de Litros/dia/pessoa 300 a 400 Macintyre, 1982 luxo Canteiro de obras Litros/operário/dia 60 a 100 Melo e Netto, 1998 Litros/dia/empregado 65 Syed R. Qasim, 1994 Edifício de Litros/dia/ocupante efetivo 50 a 80 Macintyre, 1982 escritórios Litros/dia/m2 4 Hoddinot, M., 1981 Litros/dia/estudante 284 Geyer e Lentz, 1962 Litros/dia/per capta 150 Macintyre, 1982 Escola internato Litros/dia/estudante Syed R. Qasim, 1994 300 Litros/dia/per capta 200 DMAE P. Alegre, 1988 Escola de um turno Litros/dia/aluno 10 a 30 Melo e Netto, 1998 Litros/dia/aluno 50 Macintyre, 1982 Litros/dia/per capta 50 DMAE P. Alegre, 1988 Escola externato SABESP, 1983 Litros/dia/per capta 50 Litros/dia/estudante 76 Syed R. Qasim, 1994 250 DMAE P. Alegre, 1988 567 Metcalf & Eddy, 1991 Hospitais Litros/dia/leito 250 SABESP, 1983 300 a 600 Melo e Netto, 1998 950 Syed R. Qasim, 1994 Indústria de petróleo e produtos Litros/dia/empregado 3 950 Dziegielewski, 1996 in Mays de carvão Jardins rega com Litros/dia/hora 300 a 600 Melo e Netto, 1998 mangueira Residência de luxo Litros/dia/per capta 150 Macintyre, 1982 Restaurantes Litros/dia/cliente 30 Syed R. Qasim, 1994 Média das 2 151 Archibald, 1981 Litros/dia/empregado indústrias 2 920 Portugal, LNEC,1984 Fonte: Adaptado de Tomaz (2000)
139 ANEXO F – Características dos Aparelhos Sanitários Aparelho / Vaso Sanitário Mictório Lavatório Local Marca Característica Marca Característica Marca Característica Registro de Registro de Celite Caixa acoplada Celite pressão / sifão Celite Ferramentarias/Almoxarifados / Prédio de Escritórios / Prédio pressão integrado Manutenção Predial Vestiários de 1 a 5 Registro de Registro de Deca Caixa acoplada Deca pressão / sifão Deca pressão tipo copo Vestiários de 6 a 8 Acionamento Registro de Deca Caixa acoplada Deca Deca manual autom. Pressão Oficina Montagem Industrial / Anexo Refeitório

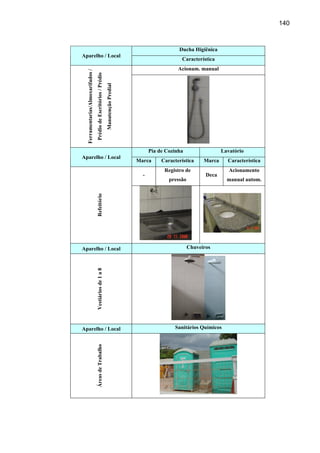

140 Ducha Higiênica Aparelho / Local Característica Acionam. manual Ferramentarias/Almoxarifados / Prédio de Escritórios / Prédio Manutenção Predial Pia de Cozinha Lavatório Aparelho / Local Marca Característica Marca Característica Registro de Acionamento - Deca pressão manual autom. Refeitório Aparelho / Local Chuveiros Vestiários de 1 a 8 Aparelho / Local Sanitários Químicos Áreas de Trabalho

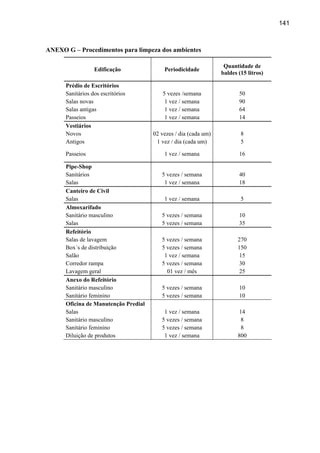

141 ANEXO G – Procedimentos para limpeza dos ambientes Quantidade de Edificação Periodicidade baldes (15 litros) Prédio de Escritórios Sanitários dos escritórios 5 vezes /semana 50 Salas novas 1 vez / semana 90 Salas antigas 1 vez / semana 64 Passeios 1 vez / semana 14 Vestiários Novos 02 vezes / dia (cada um) 8 Antigos 1 vez / dia (cada um) 5 Passeios 1 vez / semana 16 Pipe-Shop Sanitários 5 vezes / semana 40 Salas 1 vez / semana 18 Canteiro de Civil Salas 1 vez / semana 5 Almoxarifado Sanitário masculino 5 vezes / semana 10 Salas 5 vezes / semana 35 Refeitório Salas de lavagem 5 vezes / semana 270 Box´s de distribuição 5 vezes / semana 150 Salão 1 vez / semana 15 Corredor rampa 5 vezes / semana 30 Lavagem geral 01 vez / mês 25 Anexo do Refeitório Sanitário masculino 5 vezes / semana 10 Sanitário feminino 5 vezes / semana 10 Oficina de Manutenção Predial Salas 1 vez / semana 14 Sanitário masculino 5 vezes / semana 8 Sanitário feminino 5 vezes / semana 8 Diluição de produtos 1 vez / semana 800

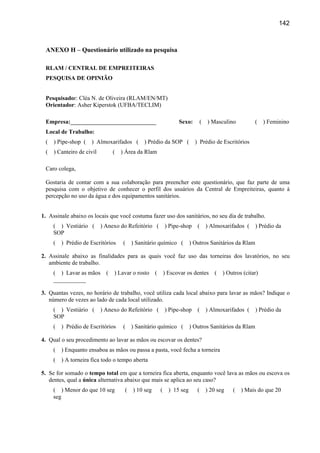

142 ANEXO H – Questionário utilizado na pesquisa RLAM / CENTRAL DE EMPREITEIRAS PESQUISA DE OPINIÃO Pesquisador: Cléa N. de Oliveira (RLAM/EN/MT) Orientador: Asher Kiperstok (UFBA/TECLIM) Empresa:_____________________________ Sexo: ( ) Masculino ( ) Feminino Local de Trabalho: ( ) Pipe-shop ( ) Almoxarifados ( ) Prédio da SOP ( ) Prédio de Escritórios ( ) Canteiro de civil ( ) Área da Rlam Caro colega, Gostaria de contar com a sua colaboração para preencher este questionário, que faz parte de uma pesquisa com o objetivo de conhecer o perfil dos usuários da Central de Empreiteiras, quanto à percepção no uso da água e dos equipamentos sanitários. 1. Assinale abaixo os locais que você costuma fazer uso dos sanitários, no seu dia de trabalho. ( ) Vestiário ( ) Anexo do Refeitório ( ) Pipe-shop ( ) Almoxarifados ( ) Prédio da SOP ( ) Prédio de Escritórios ( ) Sanitário químico ( ) Outros Sanitários da Rlam 2. Assinale abaixo as finalidades para as quais você faz uso das torneiras dos lavatórios, no seu ambiente de trabalho. ( ) Lavar as mãos ( ) Lavar o rosto ( ) Escovar os dentes ( ) Outros (citar) ___________ 3. Quantas vezes, no horário de trabalho, você utiliza cada local abaixo para lavar as mãos? Indique o número de vezes ao lado de cada local utilizado. ( ) Vestiário ( ) Anexo do Refeitório ( ) Pipe-shop ( ) Almoxarifados ( ) Prédio da SOP ( ) Prédio de Escritórios ( ) Sanitário químico ( ) Outros Sanitários da Rlam 4. Qual o seu procedimento ao lavar as mãos ou escovar os dentes? ( ) Enquanto ensaboa as mãos ou passa a pasta, você fecha a torneira ( ) A torneira fica todo o tempo aberta 5. Se for somado o tempo total em que a torneira fica aberta, enquanto você lava as mãos ou escova os dentes, qual a única alternativa abaixo que mais se aplica ao seu caso? ( ) Menor do que 10 seg ( ) 10 seg ( ) 15 seg ( ) 20 seg ( ) Mais do que 20 seg
143 6. Quantas vezes, no horário de trabalho, você utiliza cada local abaixo para urinar? Indique o número de vezes ao lado de cada local utilizado. ( ) Vestiário ( ) Anexo do Refeitório ( ) Pipe-shop ( ) Almoxarifados ( ) Prédio da SOP ( ) Prédio de Escritórios ( ) Sanitário químico ( ) Outros Sanitários da Rlam 7. De 10 vezes que você vai ao sanitário para urinar: ( ) Todas as 10 vezes você utiliza o mictório ( ) Todas as 10 vezes você utiliza o vaso sanitário ( ) Usa o mictório pelo menos até 8 vezes ( ) Usa o vaso sanitário pelo menos até 8 vezes 8. Indique a resposta que mais se aplica a você: ( ) Só uso o mictório quando não tem vaso sanitário disponível ( ) Não uso o mictório porque as divisórias não me dão privacidade ( ) Sempre uso o mictório e não tenho problema com privacidade 9. Quantas vezes, por dia de trabalho, você toma banho no vestiário? ( ) 1 vez ( ) 2 vezes ( ) Mais de 2 vezes ( ) Não faço uso do vestiário 10. Qual o seu procedimento ao tomar banho no vestiário? ( ) Não faço uso do vestiário ( ) Enquanto se ensaboa você fecha o registro ( ) O registro do chuveiro fica todo o tempo aberto 11. Se for somado o tempo total em que o registro do chuveiro fica aberto, durante o seu banho, qual a única alternativa abaixo que mais se aplica ao seu caso? ( ) Menor do que 5 min ( ) 5 min ( ) 10 min ( ) 15 min ( ) Mais do que 15 min ( ) Não faço uso do vestiário 12. Você hoje utilizou algum sanitário da RLAM para defecar? ( ) Sim ( ) Não 13. Caso sua resposta acima tenha sido “SIM”, responda as questões abaixo: a) Qual o número de vezes? ( ) 1 vez ( ) 2 vezes ( ) Mais de 2 vezes b) Quantas vezes você acionou a descarga do vaso sanitário, para cada uso? ( ) 1 vez ( )2 vezes ( ) Mais de 2 vezes c) Informe o local que você utilizou o sanitário para defecar: ( ) Vestiário ( ) Anexo do Refeitório ( ) Pipe-shop ( ) Almoxarifados ( ) Prédio da SOP ( ) Prédio de Escritórios ( ) Sanitário químico ( ) Outros Sanitários da RLAM 14. Em sua opinião, a quantidade de água que você consome diariamente poderia ser menor e atender às suas necessidades? ( ) Sim ( ) Não

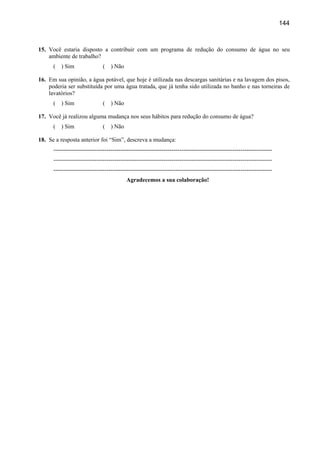

144 15. Você estaria disposto a contribuir com um programa de redução do consumo de água no seu ambiente de trabalho? ( ) Sim ( ) Não 16. Em sua opinião, a água potável, que hoje é utilizada nas descargas sanitárias e na lavagem dos pisos, poderia ser substituída por uma água tratada, que já tenha sido utilizada no banho e nas torneiras de lavatórios? ( ) Sim ( ) Não 17. Você já realizou alguma mudança nos seus hábitos para redução do consumo de água? ( ) Sim ( ) Não 18. Se a resposta anterior foi “Sim”, descreva a mudança: --------------------------------------------------------------------------------------------------------------- --------------------------------------------------------------------------------------------------------------- --------------------------------------------------------------------------------------------------------------- Agradecemos a sua colaboração!

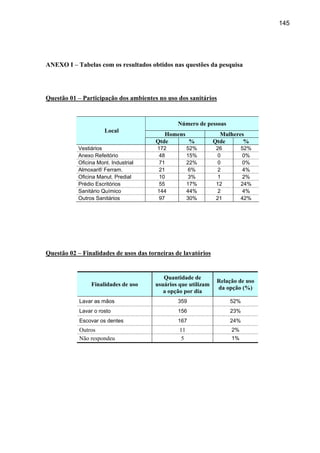

145 ANEXO I – Tabelas com os resultados obtidos nas questões da pesquisa Questão 01 – Participação dos ambientes no uso dos sanitários Número de pessoas Local Homens Mulheres Qtde % Qtde % Vestiários 172 52% 26 52% Anexo Refeitório 48 15% 0 0% Oficina Mont. Industrial 71 22% 0 0% Almoxarif/ Ferram. 21 6% 2 4% Oficina Manut. Predial 10 3% 1 2% Prédio Escritórios 55 17% 12 24% Sanitário Químico 144 44% 2 4% Outros Sanitários 97 30% 21 42% Questão 02 – Finalidades de usos das torneiras de lavatórios Quantidade de Relação de uso Finalidades de uso usuários que utilizam da opção (%) a opção por dia Lavar as mãos 359 52% Lavar o rosto 156 23% Escovar os dentes 167 24% Outros 11 2% Não respondeu 5 1%

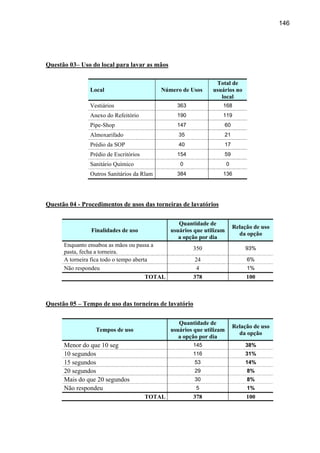

146 Questão 03– Uso do local para lavar as mãos Total de Local Número de Usos usuários no local Vestiários 363 168 Anexo do Refeitório 190 119 Pipe-Shop 147 60 Almoxarifado 35 21 Prédio da SOP 40 17 Prédio de Escritórios 154 59 Sanitário Químico 0 0 Outros Sanitários da Rlam 384 136 Questão 04 - Procedimentos de usos das torneiras de lavatórios Quantidade de Relação de uso Finalidades de uso usuários que utilizam da opção a opção por dia Enquanto ensaboa as mãos ou passa a 350 93% pasta, fecha a torneira. A torneira fica todo o tempo aberta 24 6% Não respondeu 4 1% TOTAL 378 100 Questão 05 – Tempo de uso das torneiras de lavatório Quantidade de Relação de uso Tempos de uso usuários que utilizam da opção a opção por dia Menor do que 10 seg 145 38% 10 segundos 116 31% 15 segundos 53 14% 20 segundos 29 8% Mais do que 20 segundos 30 8% Não respondeu 5 1% TOTAL 378 100

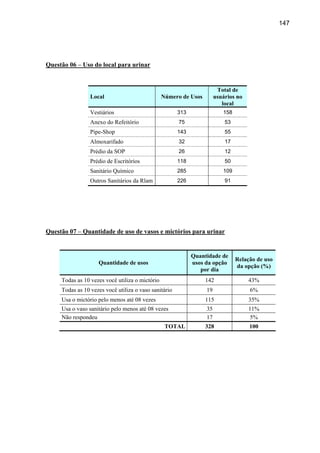

147 Questão 06 – Uso do local para urinar Total de Local Número de Usos usuários no local Vestiários 313 158 Anexo do Refeitório 75 53 Pipe-Shop 143 55 Almoxarifado 32 17 Prédio da SOP 26 12 Prédio de Escritórios 118 50 Sanitário Químico 285 109 Outros Sanitários da Rlam 226 91 Questão 07 – Quantidade de uso de vasos e mictórios para urinar Quantidade de Relação de uso Quantidade de usos usos da opção da opção (%) por dia Todas as 10 vezes você utiliza o mictório 142 43% Todas as 10 vezes você utiliza o vaso sanitário 19 6% Usa o mictório pelo menos até 08 vezes 115 35% Usa o vaso sanitário pelo menos até 08 vezes 35 11% Não respondeu 17 5% TOTAL 328 100

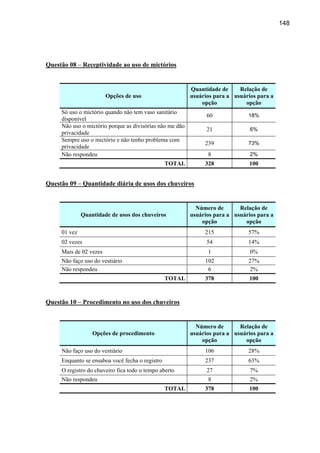

148 Questão 08 – Receptividade ao uso de mictórios Quantidade de Relação de Opções de uso usuários para a usuários para a opção opção Só uso o mictório quando não tem vaso sanitário 60 18% disponível Não uso o mictório porque as divisórias não me dão 21 6% privacidade Sempre uso o mictório e não tenho problema com 239 73% privacidade Não respondeu 8 2% TOTAL 328 100 Questão 09 – Quantidade diária de usos dos chuveiros Número de Relação de Quantidade de usos dos chuveiros usuários para a usuários para a opção opção 01 vez 215 57% 02 vezes 54 14% Mais de 02 vezes 1 0% Não faço uso do vestiário 102 27% Não respondeu 6 2% TOTAL 378 100 Questão 10 – Procedimento no uso dos chuveiros Número de Relação de Opções de procedimento usuários para a usuários para a opção opção Não faço uso do vestiário 106 28% Enquanto se ensaboa você fecha o registro 237 63% O registro do chuveiro fica todo o tempo aberto 27 7% Não respondeu 8 2% TOTAL 378 100

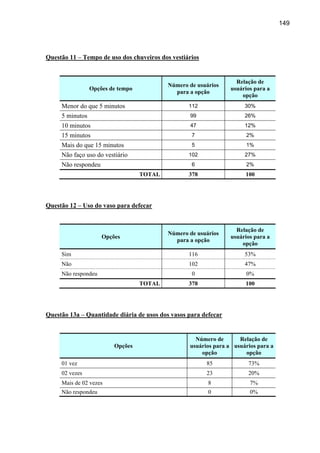

149 Questão 11 – Tempo de uso dos chuveiros dos vestiários Relação de Número de usuários Opções de tempo usuários para a para a opção opção Menor do que 5 minutos 112 30% 5 minutos 99 26% 10 minutos 47 12% 15 minutos 7 2% Mais do que 15 minutos 5 1% Não faço uso do vestiário 102 27% Não respondeu 6 2% TOTAL 378 100 Questão 12 – Uso do vaso para defecar Relação de Número de usuários Opções usuários para a para a opção opção Sim 116 53% Não 102 47% Não respondeu 0 0% TOTAL 378 100 Questão 13a – Quantidade diária de usos dos vasos para defecar Número de Relação de Opções usuários para a usuários para a opção opção 01 vez 85 73% 02 vezes 23 20% Mais de 02 vezes 8 7% Não respondeu 0 0%
150 Questão 13b – Quantidade de acionamentos da descarga para defecar Relação de Número de usuários Opções usuários para a para a opção opção 01 vez 102 88% 02 vezes 10 9% Mais de 02 vezes 4 3% Não respondeu 0 0% Questão 13c – Local utilizado para uso do vaso para defecar Quantidade de Parcela de Local usuários usuários (%) Vestiários 31 27% Anexo Refeitório 12 10% Oficina Mont. Industrial 14 12% Almoxarif/ Ferram. 4 3% Oficina Manut. Predial 6 5% Prédio Escritórios 5 4% Sanitário Químico 27 23% Outros Sanitários 25 22% Questão 14 – Disposição para redução do consumo de água Relação de Número de usuários Opções usuários para a para a opção opção Sim 252 67% Não 122 32% Não respondeu 4 1% TOTAL 378 100

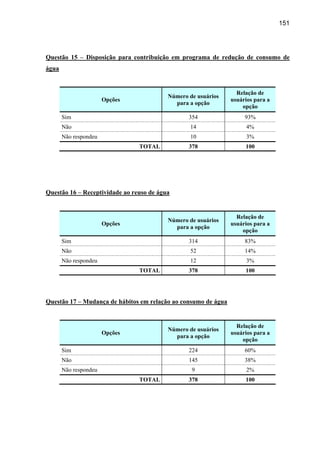

151 Questão 15 – Disposição para contribuição em programa de redução de consumo de água Relação de Número de usuários Opções usuários para a para a opção opção Sim 354 93% Não 14 4% Não respondeu 10 3% TOTAL 378 100 Questão 16 – Receptividade ao reuso de água Relação de Número de usuários Opções usuários para a para a opção opção Sim 314 83% Não 52 14% Não respondeu 12 3% TOTAL 378 100 Questão 17 – Mudança de hábitos em relação ao consumo de água Relação de Número de usuários Opções usuários para a para a opção opção Sim 224 60% Não 145 38% Não respondeu 9 2% TOTAL 378 100
152 ANEXO J – Tela de entrada do sistema de dimensionamento do reservatório de água de chuva Demanda Total OFERTA numero de pessoas 397,0 Área de telhado 2.715,0 m² Consumo per capita 12,0 litros/dia Chuva Anual Total 1.464,6 mm Consumo Total 4.764,0 litros/dia 4,8 m³ Coef de captaçao 0,80 Demanda para água de chuva INDICADORES Consumo anual Total: 1.738,9 m³ Consumo per capita a ser atendido com chuva 9,0 litros/dia Demanda anual para chuva: 1.304,1 m³ Consumo a ser atendido com chuva 3.573,0 litros/dia 3,6 m³ Produçao anual do telhado: 3.181,0 m³ Relação Prod telhado/Demanda 243,9% Reservatórios Transbordo anual (médio) 2.312,1 m³ Capacidade do Reservatório 20,00 m³ 20.000,0 litros Rel transbordo/prod telhado 73% Percentual da demanda anual atendida 65,5% a 68,2% Demanda anual atendida (média) 66,8% Volume total da rede: 867,1 m³ Volume substituído: 871,8 m³ Volume anual da rede para suprir deficit 449,6 m³ a 415,1 m³ Demanda total atendida: 50,1% Média 432,3 m³ dias atendidos integralmente 63,4% Defict/ Demanda anual 34,5% a 31,8% dias atendidos parcialmente 7,4% Volume inicial de água no reservatorio 20,0 m³ 20.000,0 litros Retorno do investimento: 4,8 anos Cohim, Almeida, Kiperstok, (2007)
153 ANEXO K – Vazões e pesos relativos nos pontos de utilização. Método da ABNT Vazão de Projeto Aparelho Sanitário Peças de Utilização Peso Relativo (l/s) Caixa de descarga 0,15 0,3 Bacia sanitária Válvula de descarga 1,70 3,2 Banheira Misturador (água fria) 0,30 1 Bebedouro Registro de pressão 0,10 0,1 Bidê Misturador (água fria) 0,10 0,1 Chuveiro ou ducha Misturador (água fria) 0,20 0,4 Chuveiro elétrico Registro de pressão 0,10 0,1 Lavadora de pratos ou Registro de pressão 0,30 1 de roupas Torneira ou misturador Lavatório 0,15 0,3 (água fria) Mictório cerâmico Válvula de descarga 0,50 2,8 com sifão integrado Caixa de descarga, Mictório cerâmico registro de pressão ou 0,15 0,3 sem sifão integrado válvula de descarga de Caixa de descarga ou Mictório tipo calha 0,15 / m de calha 0,3 registro de pressão Torneira ou misturador 0,25 0,7 Pia (água fria) 0,10 0,1 Torneira elétrica Tanque Torneira 0,25 0,7 Torneira de jardim ou Torneira 0,20 0,4 lavagem em geral NBR 5626 (1998)
2 UFBA UNIVERSIDADE FEDERAL DA BAHIA ESCOLA POLITÉCNICA PROGRAMA DE ENGENHARIA INDUSTRIAL - PEI MESTRADO PROFISSIONAL EM GERENCIAMENTO E TECNOLOGIAS AMBIENTAIS NO PROCESSO PRODUTIVO Rua Aristides Novis, 02, 6º andar, Federação, Salvador BA CEP: 40.210-630 Tels: (71) 3283-9800 E-mail: pei@ufba.br Home page: http://www.pei.ufba.br

Mais conteúdo relacionado

PPT
Captação e tratamento de águas pluviais estudo da viabilidade técnica e elabo...
porthalitafsales

PPTX
Sistemas de monitoramento de poços tubulares e hidrogeologia de aquíferos fra...
porslides-mci

PDF
Boletim wetlands brasil no 6 - maio de 2017
porSamara RH

PDF
Boletim n°4 wetlands brasil
porSamara RH

PDF
Anais sw brasil
porSamara RH

PDF
Boletim n°3-wetlands-brasil
porSamara RH

PDF
Boletim wetlands brasil
porSamara RH

PPTX
AQDEURIM: UMA FERRAMENTA COMPUTACIONAL DESENVOLVIDA PARA AUXILIAR NA DETERMIN...
porGabriella Ribeiro

Captação e tratamento de águas pluviais estudo da viabilidade técnica e elabo...
porthalitafsales

Sistemas de monitoramento de poços tubulares e hidrogeologia de aquíferos fra...
porslides-mci

Boletim wetlands brasil no 6 - maio de 2017
porSamara RH

Boletim n°4 wetlands brasil
porSamara RH

Anais sw brasil
porSamara RH

Boletim n°3-wetlands-brasil
porSamara RH

Boletim wetlands brasil
porSamara RH

AQDEURIM: UMA FERRAMENTA COMPUTACIONAL DESENVOLVIDA PARA AUXILIAR NA DETERMIN...
porGabriella Ribeiro


Mais procurados

PDF
Boletim wetlands brasil n° 5 - setembro 2016
porSamara RH

PPTX
ESTABELECIMENTO DE SUBSÍDIOS PARA A DELIMITAÇÃO DE PERÍMETRO DE PROTEÇÃO DE P...
porGabriella Ribeiro

PDF
Dissertação andré carlos
porFrancinalva Cordeiro

PDF
I 242
porPaula Saggin

PDF
Water Use
porInformaGroup

PDF
Revista - Saneamento Ambiental
porMarco Aurelio Pereira da Silva

PPTX
ANÁLISE SOBRE A IMPORTÂNCIA E OS CRITÉRIOS PARA O CONSENTIMENTO DE OUTORGA QU...
porGabriella Ribeiro

PDF
Boletim no 8 Wetlands Brasil
porSamara RH

PDF
Palestra ucdb - campo grande
porSamara RH

PDF
Modelagem da Qualidade de Água 2
porDanilo Max

PPTX
CIESP - Realidades e Desafios da Gestão dos Recursos Hídricos nas Bacias PCJ
porslides-mci

PPTX
VALOR: Aproveitamento de água de chuva
porslides-mci

PDF
04 relatorio-avaliacão-participativa-da-qualidade-agua-do-capibaribe
porComite

PDF
Modelagem da Qualidade de Água 1
porDanilo Max

PDF
Cartilha uso racional da água - Embrapa e Nestlé
porRaquel Maria Cury Rodrigues

PDF
Dis_Vivacqua
porCarolina Rivoir

PDF
Md cogea 2011_2_13
porJosé Roberto Amorim

PDF
1 sw primeiro boletim fevereiro 2013
porSamara RH

PPTX
Visão Geral sobre o Reuso de Água no Brasil
porCBH Rio das Velhas

Boletim wetlands brasil n° 5 - setembro 2016
porSamara RH

ESTABELECIMENTO DE SUBSÍDIOS PARA A DELIMITAÇÃO DE PERÍMETRO DE PROTEÇÃO DE P...
porGabriella Ribeiro

Dissertação andré carlos
porFrancinalva Cordeiro

I 242
porPaula Saggin

Water Use
porInformaGroup

Revista - Saneamento Ambiental
porMarco Aurelio Pereira da Silva

ANÁLISE SOBRE A IMPORTÂNCIA E OS CRITÉRIOS PARA O CONSENTIMENTO DE OUTORGA QU...
porGabriella Ribeiro

Boletim no 8 Wetlands Brasil
porSamara RH

Palestra ucdb - campo grande
porSamara RH

Modelagem da Qualidade de Água 2
porDanilo Max

CIESP - Realidades e Desafios da Gestão dos Recursos Hídricos nas Bacias PCJ
porslides-mci

VALOR: Aproveitamento de água de chuva
porslides-mci

04 relatorio-avaliacão-participativa-da-qualidade-agua-do-capibaribe
porComite

Modelagem da Qualidade de Água 1
porDanilo Max

Cartilha uso racional da água - Embrapa e Nestlé
porRaquel Maria Cury Rodrigues

Dis_Vivacqua
porCarolina Rivoir

Md cogea 2011_2_13
porJosé Roberto Amorim

1 sw primeiro boletim fevereiro 2013
porSamara RH

Visão Geral sobre o Reuso de Água no Brasil
porCBH Rio das Velhas


Destaque

PDF
Instancia Jura de Bandera - Barriada Virgen de la Caridad
porCartagena 7 Nova

ODP
Projeto social.nn paola 13 mp
poralemisturini

PPTX
Projeto da agua filo 09102014
porAlexandre Misturini

PDF
Rec agua 1
porRogerio Catanese

PDF
Reuso de água - Projeto Verava
porFluxus Design Ecológico

PPT
Reuso da Água - Professor Eduardo de Oliveira
porBlueEye Soluções Digitais

PPTX
Aproveitamento de água da chuva - PET Ambiental (Apresentação)
porpetambiental

ODP
ÁGUA DE REÚSO
porHamilton5

PPTX
Reuso da agua
porLuana Barros

PDF
Reuso da água
porPatrícia Ventura

PDF
Valdir Folgosi - Seminário Saneamento e Tratamento da Água nos Processos de A...
porFGV | Fundação Getulio Vargas

PPT
Slides do aproveitamento da agua da chuva
porRicardo Ferrao

PDF
USO RACIONAL E REUSO ÁGUA
porPaula Bianchi

PDF
Uso e Reúso de Água na Indústria Canavieira
porCTBE - Brazilian Bioethanol Sci&Tech Laboratory

PDF
Reúso da água como alternativa sustentável
porMicheli Bianchini

PDF
Reuso agua
porsindiconet

DOCX
descarte de oleo
porsindiconet

PPT
Projeto: Preservação da Água e do Meio Ambiente
poreebireneromao

PDF
Sequência didática meio ambiente nível i
porjosivaldopassos

PPT
APRESENTAÇÃO PROJETO ÁGUA
porPaulo David

Instancia Jura de Bandera - Barriada Virgen de la Caridad
porCartagena 7 Nova

Projeto social.nn paola 13 mp
poralemisturini

Projeto da agua filo 09102014
porAlexandre Misturini

Rec agua 1
porRogerio Catanese

Reuso de água - Projeto Verava
porFluxus Design Ecológico

Reuso da Água - Professor Eduardo de Oliveira
porBlueEye Soluções Digitais

Aproveitamento de água da chuva - PET Ambiental (Apresentação)
porpetambiental

ÁGUA DE REÚSO
porHamilton5

Reuso da agua
porLuana Barros

Reuso da água
porPatrícia Ventura

Valdir Folgosi - Seminário Saneamento e Tratamento da Água nos Processos de A...
porFGV | Fundação Getulio Vargas

Slides do aproveitamento da agua da chuva
porRicardo Ferrao

USO RACIONAL E REUSO ÁGUA
porPaula Bianchi

Uso e Reúso de Água na Indústria Canavieira
porCTBE - Brazilian Bioethanol Sci&Tech Laboratory

Reúso da água como alternativa sustentável
porMicheli Bianchini

Reuso agua
porsindiconet

descarte de oleo
porsindiconet

Projeto: Preservação da Água e do Meio Ambiente
poreebireneromao

Sequência didática meio ambiente nível i
porjosivaldopassos

APRESENTAÇÃO PROJETO ÁGUA
porPaulo David


Semelhante a Consumo de agua em descargas

PPT
03-ConsumoV3.ppt
porAndrLuiz622362

PPT
saneamento ambiental: aspectos atuais da escassez de água
porJanainaLeitinho

PPT
A utilização da água na indústria - Gestão de Recursos Hídricos
porUNICAMP/SP

PPTX
Apresentação - FUNARBE - RP3
porComitê da Bacia Hidrográfica do Rio Doce - CBH-Doce

DOC
Água esgotabilidade, responsabilidade e sustentabilidade
porpedagogicosjdelrei

PDF
Guia instalações domiciliares da prefeitura de São Paulo - Água e Energia
porEcoHospedagem

PDF
Especialidade de Preservação de recursos hídricos
porEd Wilson Santos

PPT
Aspectos conceituais do gerenciamento de recursos hídricos2
porNilton Goulart

PDF
Politica de recursos hidricos no brasil
porgbruck53

PDF
Consumo de água e geração de efluentes líquidos na indústria de papel e celulose
porLuiz Fernando Mendes Nunes

PDF
Redes de abastecimento de água
porMateus Dezotti

PDF
Artigo bioterra v21_n2_01
porUniversidade Federal de Sergipe - UFS

PDF
Ivanildo hespanhol novo_paradigma_grh_2008
porMarianaDias735764

PDF
025
porDaphne Guedes

PDF
1Aula 4 - Consumo de agua.pdf
porTanndara1

PPTX
Sistema de gestão ambiental: consumo de águas
porJanainaLeitinho

PDF
Sistema de captação e reutilização da água das chuvas
porWagner Costa Botelho

PPT
Gestão amb. da água
porMarcelo Possas

PDF
manual_controlador.pdf
porIgorGomesdaSilva4

PDF
Texto 1 -_caracterização
porCleverson Ivonel Fiatkoski

03-ConsumoV3.ppt
porAndrLuiz622362

saneamento ambiental: aspectos atuais da escassez de água
porJanainaLeitinho

A utilização da água na indústria - Gestão de Recursos Hídricos
porUNICAMP/SP

Apresentação - FUNARBE - RP3
porComitê da Bacia Hidrográfica do Rio Doce - CBH-Doce

Água esgotabilidade, responsabilidade e sustentabilidade
porpedagogicosjdelrei

Guia instalações domiciliares da prefeitura de São Paulo - Água e Energia
porEcoHospedagem

Especialidade de Preservação de recursos hídricos
porEd Wilson Santos

Aspectos conceituais do gerenciamento de recursos hídricos2
porNilton Goulart

Politica de recursos hidricos no brasil
porgbruck53

Consumo de água e geração de efluentes líquidos na indústria de papel e celulose
porLuiz Fernando Mendes Nunes

Redes de abastecimento de água
porMateus Dezotti

Artigo bioterra v21_n2_01
porUniversidade Federal de Sergipe - UFS

Ivanildo hespanhol novo_paradigma_grh_2008
porMarianaDias735764

025
porDaphne Guedes

1Aula 4 - Consumo de agua.pdf
porTanndara1

Sistema de gestão ambiental: consumo de águas
porJanainaLeitinho

Sistema de captação e reutilização da água das chuvas
porWagner Costa Botelho

Gestão amb. da água
porMarcelo Possas

manual_controlador.pdf
porIgorGomesdaSilva4

Texto 1 -_caracterização
porCleverson Ivonel Fiatkoski


Mais de mjmcreatore

PDF
Nbr 13570 1996 - instalações elétricas em locais de afluência de público
pormjmcreatore

PDF
Nbr 10068 nb 1087 - folha de desenho
pormjmcreatore

PDF
Nbr 8403 1984 - aplicação de linhas em desenhos - tipos de linhas - largura...
pormjmcreatore

PDF
Nbr 8196 nb 806 - desenho tecnico - emprego de escalas
pormjmcreatore

PDF
Nbr 6120 cargas para o cálculo de estruturas de edificações
pormjmcreatore

PDF
Nbr 6023 (ago 2002) referencias bibliograficas (original)
pormjmcreatore

PDF
Nbr 14039 instalacoes eletricas de alta tensao (de 1,0 kv a 36,2 kv)
pormjmcreatore

PDF
Nbr 13434 parte 2 - simbolos de sinalizacao de seguranca contra incendio e ...
pormjmcreatore

PDF
Nbr 13231 proteção contra incêndio em subestações elétricas
pormjmcreatore

PDF
Nbr 6493 1994 - emprego de cores para identificação de tubulações
pormjmcreatore

PDF
Nbr 5666 tb 6 - elevadores eletricos
pormjmcreatore

PDF
Nbr 5413 1992 - iluminação de interiores
pormjmcreatore

PDF
Nbr 5410 2004 - normas (corrigida 2008)
pormjmcreatore

PDF
Apostila ar cond
pormjmcreatore

PDF
34772711 a-saude-dos-edificios-check-up-predial
pormjmcreatore

PDF
Tabela condutor x eletroduto
pormjmcreatore

PDF
Manual acessibilidade
pormjmcreatore

PDF
Listaverificacao acessibilidade deficiencia_visual
pormjmcreatore

PDF
Listaverificacao acessibilidade deficiencia_motora
pormjmcreatore

PDF
Lista verificacao acessibilidade_deficiencia_auditiva
pormjmcreatore

Nbr 13570 1996 - instalações elétricas em locais de afluência de público
pormjmcreatore

Nbr 10068 nb 1087 - folha de desenho
pormjmcreatore

Nbr 8403 1984 - aplicação de linhas em desenhos - tipos de linhas - largura...
pormjmcreatore

Nbr 8196 nb 806 - desenho tecnico - emprego de escalas
pormjmcreatore

Nbr 6120 cargas para o cálculo de estruturas de edificações
pormjmcreatore

Nbr 6023 (ago 2002) referencias bibliograficas (original)
pormjmcreatore

Nbr 14039 instalacoes eletricas de alta tensao (de 1,0 kv a 36,2 kv)
pormjmcreatore

Nbr 13434 parte 2 - simbolos de sinalizacao de seguranca contra incendio e ...
pormjmcreatore

Nbr 13231 proteção contra incêndio em subestações elétricas
pormjmcreatore

Nbr 6493 1994 - emprego de cores para identificação de tubulações
pormjmcreatore

Nbr 5666 tb 6 - elevadores eletricos
pormjmcreatore

Nbr 5413 1992 - iluminação de interiores
pormjmcreatore

Nbr 5410 2004 - normas (corrigida 2008)
pormjmcreatore

Apostila ar cond
pormjmcreatore

34772711 a-saude-dos-edificios-check-up-predial
pormjmcreatore

Tabela condutor x eletroduto
pormjmcreatore

Manual acessibilidade
pormjmcreatore

Listaverificacao acessibilidade deficiencia_visual
pormjmcreatore

Listaverificacao acessibilidade deficiencia_motora
pormjmcreatore

Lista verificacao acessibilidade_deficiencia_auditiva
pormjmcreatore


Último

PPTX
Primeiros Socorros e Suporte Básico de Vida.pptx
porleonormartinscarmo

PPTX
Introdução à Metodologia Científica.pptx
porThasLeal7

PPTX
Slides Lição 8, CPAD, O Deus Espírito Santo, 1Tr26.pptx
porAssembleia de Deus

PPTX
APRESENTAÇÃO EM SLIDES VARIEDADES LINGUÍSTICAS
porMarluce Brum

PDF
Aula 01. Eletricidade básica (corrente elétrica)
poralexjuniorcruz240

PDF
ORGANIZADOR CURRICULAR - 2026 - Formação Geral Básica - ENSINO MÉDIO.pdf
porssuser7076a8

PPT
aula-histc3b3ria-geral-revoluc3a7c3a3o-industrial-e-movimento-operc3a1rio.ppt
porisaiasgaliza2018

DOCX
Atividade de Extensão 2026.1 Cruzeiro do Sul
porProjeto Zero

PDF
Caderno-3°-ano-3-trimestre-AVA-Linguagens.docx.pdf atividades de LP, arte, in...
porprofecellnazario

PPTX
Cognatos da lingua inglesa aula para ensino médio ou fundamental.pptx
porMariaLuizadeBarrosMa

PDF
Organizador Curricular Base Comum 2026 - Ciências .pdf
porssuser7076a8

PPTX
cultura digital: tecnologia e sociedade no mundo contemporaneo
porlilianamachadoprof

PPTX
Apresentação O risco das telas para filhos adolescentes
porssuser0c596f

PDF
Biblioteconomia - Ap1 - Serviço de Referência e Informação
porGoogle

PDF
Biblioteconomia - Indexação e Resumos em Unidades de Informação
porGoogle

PPTX
IST - infeções sexualmente transmissíveis
porritasilva564572

DOCX
Atividade de Extensão 2026.1 Cruzeiro do Sul
porProjeto Zero

PPTX
APRESENTAÇÃO PADRÃO PRESENCIAL - NR23.pptx
porRodrigoCastro132716

PDF
Orações Coordenadas: Aditiva, Adversativa, conclusiva, explicativa
porjulimarcondes2015

PPTX
METODOLOGIA DE PESQUISA CLÍNICA EM PSICOLOGIA
porkarlapolyanamed

Primeiros Socorros e Suporte Básico de Vida.pptx
porleonormartinscarmo

Introdução à Metodologia Científica.pptx
porThasLeal7

Slides Lição 8, CPAD, O Deus Espírito Santo, 1Tr26.pptx
porAssembleia de Deus

APRESENTAÇÃO EM SLIDES VARIEDADES LINGUÍSTICAS
porMarluce Brum

Aula 01. Eletricidade básica (corrente elétrica)
poralexjuniorcruz240

ORGANIZADOR CURRICULAR - 2026 - Formação Geral Básica - ENSINO MÉDIO.pdf
porssuser7076a8

aula-histc3b3ria-geral-revoluc3a7c3a3o-industrial-e-movimento-operc3a1rio.ppt
porisaiasgaliza2018

Atividade de Extensão 2026.1 Cruzeiro do Sul
porProjeto Zero

Caderno-3°-ano-3-trimestre-AVA-Linguagens.docx.pdf atividades de LP, arte, in...
porprofecellnazario

Cognatos da lingua inglesa aula para ensino médio ou fundamental.pptx
porMariaLuizadeBarrosMa

Organizador Curricular Base Comum 2026 - Ciências .pdf
porssuser7076a8

cultura digital: tecnologia e sociedade no mundo contemporaneo
porlilianamachadoprof

Apresentação O risco das telas para filhos adolescentes
porssuser0c596f

Biblioteconomia - Ap1 - Serviço de Referência e Informação
porGoogle

Biblioteconomia - Indexação e Resumos em Unidades de Informação
porGoogle

IST - infeções sexualmente transmissíveis
porritasilva564572

Atividade de Extensão 2026.1 Cruzeiro do Sul
porProjeto Zero

APRESENTAÇÃO PADRÃO PRESENCIAL - NR23.pptx
porRodrigoCastro132716

Orações Coordenadas: Aditiva, Adversativa, conclusiva, explicativa
porjulimarcondes2015

METODOLOGIA DE PESQUISA CLÍNICA EM PSICOLOGIA
porkarlapolyanamed


Consumo de agua em descargas

  • 1.
    1 UNIVERSIDADEFEDERAL DA BAHIA ESCOLA POLITÉCNICA DEPTº DE ENGENHARIA AMBIENTAL - DEA MESTRADO PROFISSIONAL EM GERENCIAMENTO E TECNOLOGIAS AMBIENTAIS NO PROCESSO PRODUTIVO CLÉA NOBRE DE OLIVEIRA INDICADORES DE CONSUMO E PROPOSTAS PARA RACIONALIZAÇÃO DO USO DA ÁGUA EM INSTALAÇÕES DE EMPREITEIRAS: CASO DA REFINARIA LANDULPHO ALVES DE MATARIPE SALVADOR 2009
  • 2.
    3 CLÉA NOBRE DE OLIVEIRA INDICADORES DE CONSUMO E PROPOSTAS PARA RACIONALIZAÇÃO DO USO DA ÁGUA EM INSTALAÇÕES DE EMPREITEIRAS: CASO DA REFINARIA LANDULPHO ALVES DE MATARIPE Dissertação apresentada ao curso de Mestrado Profissional em Gerenciamento e Tecnologias Ambientais no Processo Produtivo, Escola Politécnica, Universidade Federal da Bahia, como requisito parcial para obtenção do grau de Mestre. Orientador: Prof. Asher Kiperstok Salvador 2009
  • 3.
    4 OLIVEIRA, Cléa Nobrede Indicadores de consumo e propostas para racionalização do uso da água em instalações de empreiteiras: caso da Refinaria Landulpho Alves de Mataripe/ Cléa Nobre de Oliveira, 2009. 153 il. Orientador: : Prof. Asher Kiperstok Dissertação (Mestrado em Gerenciamento e Tecnologias Ambientais no Processo Produtivo) - Universidade Federal da Bahia 1. Indicador de consumo de água potável 2. Instalações provisórias 3. Uso racional de água 4. Conservação da água 5. Refinaria I. Kiperstok, Asher II. Universidade Federal da Bahia. Escola Politécnica III. Título CDD: 628.13 CDU:628.17
  • 4.
    TERMO DE APROVAÇÃO CLÉA NOBRE DE OLIVEIRA "INDICADORES DE CONSUMO E PROPOSTAS PARA RACIONALIZAÇÃO DO USO DA ÁGUA EM INSTALAÇÕES DE EMPREITEIRAS: CASO DA REFINARIA LANDULPHO ALVES DE MATARIPE". Dissertação aprovada como requisito para obtenção do grau de Mestre em Gerenciamento e Tecnologias Ambientais no Processo Produtivo - Ênfase em Produção Limpa, Universidade Federal da Bahia, pela seguinte banca examinadora: Asher Kiperstok Doutorado em Engenharia Química I ecnologias Ambientais, University Of. Manchester, Institute Of Science and Technology, UMIST, Inglaterra, 1996. Karla Patrícia Santos Esquerre ~ jtt~ ~~~~ ~-f~ Doutorado em Engenharia Química, Universidade Estadual De Campinas, UNICAMP, 2003. RicardoFranciGonçalves"../ --r c- ~e/ Doutorado em Engenharia do Tratam to de Águas. Institut National Des Sciences Appliquées Toulouse, INSA - T ulouse, França, 1993. Salvador, 27 de janeiro 2009.
  • 5.
    5 Aos meus pais,Alexandre e Creusa.
  • 6.
    6 AGRADECIMENTOS A Deus, pela oportunidade da existência e iluminação constante. Aos meus pais, irmãs e sobrinhos pela paciência nas ausências e apoio em todos os momentos. Aos amigos, pelo encorajamento e tolerância às minhas ausências. Ao meu orientador, professor Asher, pelo incentivo, orientação e ensinamentos. À gerencia da Rlam por ter oportunizado a realização deste trabalho. À Lucidalva pelo incentivo e revisão normativa do trabalho. Aos técnicos de segurança das empresas contratadas que contribuíram de boa vontade na distribuição dos questionários. À empresa FOZ pela boa vontade na disponibilização de informações nas Instalações de Empreiteiras da RLAM. Ao colega Vladimir pela grande ajuda nos levantamentos de campo. A todos os colegas da Rlam que me ofereceram suporte e apoio.
  • 7.
    7 RESUMO O presente trabalho proporcionou, de forma exploratória, a estimativa de indicadores de consumo de água para uma tipologia que não tem sido explorada em estudos de racionalização do uso da água. As Instalações de Empreiteiras, objeto deste estudo, podem ser comparadas com instalações provisórias de obra e estão localizadas na Refinaria Landulpho Alves de Mataripe (Rlam). O local consta de prédio de escritórios, vestiários, almoxarifados, oficinas de montagem industrial, manutenção predial e construção civil, além de refeitório, e é utilizado por trabalhadores das diversas atividades que prestam serviços de rotina na Refinaria. Foi realizada uma pesquisa com esses trabalhadores visando o levantamento de parâmetros para estimativa do consumo de água, bem como o conhecimento de hábitos em relação ao uso dos aparelhos sanitários e percepção para a racionalização do uso da água. O questionário aplicado foi respondido por uma amostra de 378 pessoas, correspondendo a um erro amostral de 4,6%. Foram conhecidos, dentre outros dados, os sanitários que são utilizados pelos trabalhadores, a freqüência, duração e procedimentos no uso de vasos sanitários, mictórios, lavatórios e chuveiros, que, em consonância com estudos efetuados em outras tipologias, subsidiaram os cálculos para a estimativa de indicadores de consumo no local. O indicador geral obtido de 77 litros/usuário/dia ficou na faixa dos valores indicados na literatura. A estimativa apresentou o chuveiro como responsável por 56% do consumo total, representando 43 litros diários para cada trabalhador local. A distribuição de consumo do prédio de escritórios e o resultado de 29 l/usuários/dia, se mostraram próximas às que foram encontradas no estudo realizado em um prédio público, com características semelhantes. Foram apresentadas propostas de racionalização do uso da água, referentes à instalação de equipamentos economizadores, reuso de águas cinzas e aproveitamento de água de chuva, que retornaram uma economia de 65% no consumo total de água potável e apontaram para um indicador de uso racional de 27 litros/usuário/dia. Foi sugerido que estas propostas sejam reforçadas com programas de educação e medidas de detecção e combate a vazamentos. Os indicadores determinados neste estudo podem ser balizadores para o planejamento de novos empreendimentos similares, ou mesmo de uma determinada edificação aqui estudada. Palavras-chave: Indicador de consumo de água potável; instalações provisórias; vestiários; refinaria; uso racional de água; conservação da água.
  • 8.
    8 ABSTRACT This work provided, so exploratory, the estimation of indicators of water consumption to a typology that has not been exploited to studies by rationalization of water use. The Locations Contractors, object of this study, can be compared with temporary locations for work and are located in Refinery Landulpho Alves de Mataripe (Rlam). The site consists of building of offices, locker rooms, storage facilities, industrial workshops, maintenance and construction civil, in addition to refectory, and is used by workers in various activities that provide routine services in Refinery. It was performed research with those employees seeking the lifting of parameters for estimating consumption of water, and a knowledge of habits in relation to the use of sanitary appliances and perception for the rationalization of water use. The questionnaire used was answered by a sample of 378 people, representing a sampling error of 4.6%. Were known, among other data, bathroom which are used by workers, the frequency, duration and procedures in the use of bathroom fittings, urinals, washbasins and showers, which, in line with studies done in other types, subsidized the calculations to estimate indicators of consumption on the premises. The overall indicator obtained from 77 liters / person / day was in the range of values in the literature. The estimate presented the shower as responsible for 56% of total consumption, representing 43 liters per day for each worker location. The distribution of consumption of the building for offices and the result of 29 l / users / day, were close to those found in the study conducted in a public building, with similar characteristics. Proposals have been made to rationalize the use of water, relating to the installation of saving technology, reuse of gray water and use of rainwater, which returned a saving of 65% in the total consumption of drinking water and pointed to an indicator of rational use of 27 liter / trab / day. It was suggested that these proposals are reinforced with educational programs and measures to detect and combat the leaks. The indicators determined in this study may be based in the planning of new ventures like, or even a particular building studied here. Keywords: indicator of water consumption; locations facilities; locker rooms; refinery; rational use of water; water conservation.
  • 9.
    9 LISTA DE FIGURAS GRÁFICOS Gráfico 1: Fontes de água doce ................................................................................................ 19 Gráfico 2: Porcentagem da população mundial com diferentes disponibilidades de água ...... 20 Gráfico 3: Relação de retirada e consumo de água no Brasil................................................... 23 Gráfico 4: Usos finais de água em prédio público.................................................................... 64 Gráfico 5: Hábitos dos Usuários com os Registros .................................................................. 97 Gráfico 6: Relação entre as Respostas de Percepção à Racionalização ................................... 98 Gráfico 7: Distribuição geral do consumo nas Instalações de Empreiteiras .......................... 109 Gráfico 8: Volume do reservatório x Atendimento da demanda............................................ 115 FLUXOGRAMAS Fluxograma 1: Representação da estrutura do PGUAE ........................................................... 31 Fluxograma 2: Visão macro de um Programa de Conservação de Água ................................. 32 Fluxograma 3: Esquema de telemedição .................................................................................. 46 Fluxograma 4: Sistema da ETAC da UFES ............................................................................. 52 Fluxograma 5: Fluxograma de alimentação de Água das Instalações de Empreiteiras............ 76 FOTOGRAFIAS Foto 1: Vista do Prédio de Escritórios...................................................................................... 69 Foto 2: Vista dos Módulos 7 e 8 de Vestiários......................................................................... 70 Foto 3: Vista do Prédio de Ferramentarias e Almoxarifados ................................................... 71 Foto 4: Vista da Oficina de Montagem Industrial .................................................................... 72 Foto 5: Vista do Canteiro de Construção Civil ........................................................................ 72 Foto 6: Vista do Prédio de Manutenção Predial ....................................................................... 73 Foto 7: Vista do Refeitório ....................................................................................................... 73 Foto 8: Vista do Anexo do Refeitório ...................................................................................... 74 Foto 9: Vista do Reservatório Elevado..................................................................................... 76 Foto 10: Vista do Reservatório Inferior.................................................................................... 76 Foto 11: Lavagem de Utensílios no Refeitório......................................................................... 81
  • 10.
    10 ILUSTRAÇÕES Ilustração 1: Esquema de reuso intradomiciliar ....................................................................... 49 Ilustração 2 Sistema de captação de água de chuva ................................................................. 54 Ilustração 3: Instalações de Empreiteiras da RLAM ................................................................ 67 LISTA DE TABELAS Tabela 1: Distribuição de água doce no mundo ....................................................................... 20 Tabela 2: Países com maiores disponibilidades hídricas.......................................................... 21 Tabela 3: Estimativas e projeções de água retirada e consumida por Continente.................... 23 Tabela 4: Percentual de aumento de terras irrigadas (1961 – 1999) ........................................ 24 Tabela 5: Incidência de ações nos estudos de caso americanos ............................................... 35 Tabela 6: Redução de consumo com correção de vazamentos................................................. 37 Tabela 7: Volumes estimados perdidos em vazamentos .......................................................... 37 Tabela 8: Redução de consumo com a instalação de tecnologias economizadoras ................. 41 Tabela 9: Categorias de reuso de água e aplicações típicas ..................................................... 47 Tabela 10: Percentual aproximado de águas residuárias geradas em um domicílio ................ 51 Tabela 11: Diferentes qualidades de água para diferentes aplicações...................................... 55 Tabela 12: Coeficientes de runoff adotados para aproveitamento de água de chuva............... 56 Tabela 13: Exemplos de agentes consumidores ....................................................................... 60 Tabela 14: Indicadores de consumo de água por tipologia de edificação ................................ 62 Tabela 15: Comparação da distribuição de consumos de água em edificações domiciliares... 63 Tabela 16: Caracterização dos Prédios das Instalações de Empreiteiras.................................. 68 Tabela 17: Local de trabalho dos usuários das instalações de empreiteiras............................. 75 Tabela 18: Pontos de Consumo por Prédio .............................................................................. 78 Tabela 19: Média das vazões nos pontos de utilização ............................................................ 80 Tabela 20: Tamanho da amostra obtido na pesquisa................................................................ 83 Tabela 21: Fórmulas para cálculo das estimativas de consumo de água.................................. 88 Tabela 22: Descrição dos Tipos de Indicadores de Consumo .................................................. 89 Tabela 23: Pergunta 1 – Locais que você costuma fazer uso dos sanitários ............................ 91 Tabela 24: Pergunta 2 - Finalidades para uso das torneiras dos lavatórios .............................. 92 Tabela 25: Pergunta 07 - De 10 vezes que você vai ao sanitário para urinar........................... 92 Tabela 26: Pergunta 12 - Você hoje utilizou algum sanitário da Rlam para defecar? ............. 93 Tabela 27: Pergunta 13c - Informe o local que você utilizou o sanitário para defecar ............ 93 Tabela 28: Pergunta 9 - Quantas vezes, por dia, você toma banho no vestiário?..................... 94 Tabela 29: Tempos de uso dos chuveiros e lavatórios ........................................................... 94 Tabela 30: Freqüências de Usos dos Lavatórios, Mictórios e Vasos para Urinar .................... 95 Tabela 31: Número de usos de chuveiros e vasos para defecar................................................ 96 Tabela 32: Pergunta 8 - Indique a resposta que mais se aplica a você ..................................... 97 Tabela 33: Ações relativas às mudanças de hábitos para redução do consumo de água.......... 98 Tabela 34: Consumo de água nos lavatórios .......................................................................... 100 Tabela 35: Tempo médio para lavatórios ............................................................................... 100 Tabela 36: Consumo de água nos chuveiros .......................................................................... 101 Tabela 37: Tempo médio para chuveiros ............................................................................... 101 Tabela 38: Consumo de água nas duchas higiênicas.............................................................. 102 Tabela 39: Consumo de água nos vasos sanitários................................................................. 103
  • 11.
    11 Tabela 40: Consumode água nos mictórios Tabela 41: Número de usos e de acionamentos nos vasos 103 Tabela 42: Consumo de água nas pias do refeitório............................................................... 104 Tabela 43: Consumo de água na limpeza ............................................................................... 105 Tabela 44: Comparativo da distribuição do consumo do prédio de escritórios...................... 106 Tabela 45: Consumo total de água nas Instalações de Empreiteiras ...................................... 107 Tabela 46: Comparativo do indicador de consumo das Instalações de Empreiteiras............. 108 Tabela 47: Indicadores com Substituição dos Sanitários Químicos por Sanitários Convencionais ........................................................................................................................ 110 Tabela 48: Simulação de Cenários para Racionalização do Uso da Água ............................. 112 Tabela 49: Águas Cinzas e Residuárias Geradas nos vestiários, escritórios e almoxarifados (cenário1)................................................................................................................................ 113 Tabela 50: Parâmetros de Entrada para o Sistema de Dimensionamento do Reservatório.... 114
  • 12.
    12 LISTA DE ABREVIATURAS E SIGLAS ÁGUAPURA Programa de Uso Racional da Água da UFBA ANA Agência Nacional de Águas AQRM Avaliação Quantitativa de Risco Microbiológico CNPQ Conselho Nacional de Desenvolvimento Científico e Tecnológico CTAHR College of Tropical Agriculture and Human Resources CUASO Cidade Universitária Armando de Salles Oliveira DDSMS Diálogo Diário de Segurança Meio Ambiente e Saúde DTA Documento Técnico de Apoio DTBASA Dutos e Terminais da Bahia, Sergipe e Alagoas EMBASA Empresa Baiana de Águas e Saneamento ETAC Estação de Tratamento de Águas Cinzas FAPEX Fundação de Apoio à Pesquisa e Extensão IC Indicador de Consumo FIESP Federação das Indústrias do Estado de São Paulo IPT Instituto de Pesquisas Tecnológicas ITDG Intermediate Technology Development Group Laboratório Institucional do Programa do Uso Racional da Água em LIPURA Edifícios MIU Meter Interface Unit NBR Normas Brasileiras NSW New South Wales Government OMS Organização Mundial de Saúde PCA Programa de Conservação de Água PERH-BA Plano Estadual de Recursos Hídricos do Estado da Bahia PETROBRAS Petróleo Brasileiro SA PGUAE Programa de Gestão do Uso da Água em Edificações PNCDA Programa Nacional de Combate ao Desperdício de Água PRO-AGUA Programa de conservação de Água da UNICAMP PROSAB Programa de Pesquisa em Saneamento Básico PURA Programa de Uso Racional da Água PVC Poli cloreto de vinila SABESP Companhia de Saneamento Básico do Estado de São Paulo SHI State Hydrologic Institute SINDUSCON-SP Sindicato da Indústria da Construção Civil do Estado de São Paulo SISPAT Semana Interna de Prevenção Acidentes de Trabalho TECLIM Rede de Tecnologias Limpas TRANSPETRO Petrobras Transporte S.A. UFBA Universidade Federal da Bahia UFES Universidade Federal do Espírito Santo UNICAMP Universidade Estadual de Campinas UN-RLAM Unidade de Negócio Refinaria Landulpho Alves de Mataripe
  • 13.
    13 USEPA United States Environmental Protection Agency USP Universidade de São Paulo WHO World Health Organization
  • 14.
    14 SUMÁRIO 1. INTRODUÇÃO...............................................................................................................16 1.1. Objetivos................................................................................................................... 16 1.2. Estrutura do Trabalho ............................................................................................ 17 2. A SITUAÇÃO DA ÁGUA .............................................................................................. 18 2.1. Disponibilidade Hídrica .......................................................................................... 19 2.2. O Uso da Água ......................................................................................................... 22 3. RACIONALIZAÇÃO DO USO DA ÁGUA ................................................................. 26 3.1. Combate a Perdas e Desperdícios .......................................................................... 36 3.2. Tecnologias Economizadoras nos Pontos de Consumo ........................................ 38 3.3. Medição Setorizada ................................................................................................. 42 3.4. Reuso......................................................................................................................... 46 3.4.1. Qualidade e Tratamento das Águas Cinzas ................................................. 49 3.4.2. Quantificação de Águas Cinzas ..................................................................... 50 3.4.3. Aplicações do Reuso em Edificações............................................................. 51 3.5. Aproveitamento da Água de Chuva....................................................................... 53 3.5.1. Qualidade e Tratamento ................................................................................ 54 3.5.2. Armazenamento.............................................................................................. 56 3.5.3. Resultados de Experiências............................................................................ 57 3.6. Campanhas de Educação ........................................................................................ 58 3.7. Caracterização do Consumo de Água.................................................................... 60 4. ESTUDO DE CASO: INSTALAÇÕES DE EMPREITEIRAS DA REFINARIA LANDULPHO ALVES DE MATARIPE (RLAM) ............................................................. 65 4.1. Apresentação da RLAM ......................................................................................... 65 4.2. Caracterização das Instalações de Empreiteiras .................................................. 66 4.2.1. Aspectos Físicos e Funcionais ........................................................................ 68 4.2.2. Distribuição dos Usuários nos Locais de Trabalho ..................................... 74 4.2.3. Sistema Hidro-Sanitário ................................................................................ 75 4.2.3.1. Pontos de Consumo ...................................................................... 77 4.2.3.2. Vazões dos Aparelhos Sanitários ................................................ 79 4.2.3.3. Atividades Consumidoras de Água ............................................. 80 4.3. Metodologia.............................................................................................................. 82 4.3.1. Pesquisa de Opinião ....................................................................................... 82 4.3.1.1. Seleção da Amostra ...................................................................... 83 4.3.1.2. Distribuição dos Questionários ................................................... 84
  • 15.
    15 4.3.1.3. Análise das Respostas................................................................... 84 4.3.2. Estimativa do Consumo de Água .................................................................. 88 4.3.3. Determinação de Indicadores de Consumo de Água................................... 89 4.3.4. Propostas para Racionalização do Uso da Água ......................................... 90 5. ANÁLISES E RESULTADOS.......................................................................................90 5.1. Parâmetros para estimativa dos consumos de água ............................................. 90 5.1.1. Número de usuários........................................................................................ 90 5.1.2. Tempo de uso dos aparelhos sanitários ........................................................ 94 5.1.3. Freqüência de Uso dos Aparelhos Sanitários............................................... 95 5.2. Comportamento dos Usuários em Relação aos Aparelhos Sanitários ................ 96 5.3. Percepção para Racionalização do Uso da Água.................................................. 97 5.4. Indicadores de Consumo de Água.......................................................................... 99 5.4.1. Indicadores por Tipo de Uso ......................................................................... 99 5.4.1.1. Lavatórios...................................................................................... 99 5.4.1.2. Chuveiros..................................................................................... 101 5.4.1.3. Duchas Higiênicas....................................................................... 101 5.4.1.4. Vasos Sanitários e Mictórios...................................................... 102 5.4.1.5. Pias de Cozinha........................................................................... 104 5.4.1.6. Limpeza ....................................................................................... 104 5.4.2. Indicadores por Prédio................................................................................. 105 5.4.3. Indicadores nas Instalações de Empreiteiras............................................. 108 5.4.3.1. Simulação de Indicadores com Substituição dos Sanitários Químicos..................................................................................................... 109 5.5. Propostas para Racionalização do Uso da Água ................................................ 110 5.5.1. Instalação de Tecnologias Economizadoras ............................................... 111 5.5.2. Reuso de Água............................................................................................... 113 5.5.3. Uso de Água de Chuva ................................................................................. 113 5.5.4. Combate a Perdas e Desperdícios ............................................................... 115 5.5.5. Implementação de Medição Setorizada...................................................... 116 5.5.6. Implementação de Campanhas de Educação............................................. 116 6. CONCLUSÃO ............................................................................................................... 117 REFERÊNCIAS ................................................................................................................... 121 ANEXOS ............................................................................................................................... 129
  • 16.
    16 1. INTRODUÇÃO Os levantamentoscientíficos sobre os impactos negativos que têm acometido os recursos hídricos e levado várias localidades a vivenciarem situações de escassez de água, como também alertado outras para um estado limite de uso desse recurso devido à sua qualidade, têm proporcionado uma mobilização de diversas esferas de atuação para uma racionalização do uso da água. Dentre essas mobilizações têm sido criados programas que apresentam medidas para um melhor uso desse insumo, como também indicação de alternativas de fontes de abastecimento visando uma redução no consumo de água potável em atividades que podem ser realizadas com uma água de qualidade inferior. No meio urbano, escolas, universidades, residências e edifícios comerciais têm sido estudados, conseguindo-se resultados significativos nas suas intervenções, e têm trazido valores de indicadores de consumo de água que podem ser utilizados em levantamentos de tipologias similares, resguardando-se características de clima, cultura, hábitos de uso e outros. Estudos nesse sentido envolvendo instalações provisórias, como as dos canteiros de obras, não têm sido encontrados na literatura. Nestas instalações, além do consumo inerente ao processo produtivo, existe uma parcela de uso doméstico referente ao uso de vestiários pelos trabalhadores, preparo de refeições, uso de sanitários e outros usos em conformidade com as edificações existentes. Considerando a similaridade das Instalações de Empreiteiras da Refinaria Landulpho Alves de Mataripe (Rlam), em termos de suas edificações e rotina de funcionamento, com as instalações provisórias que são utilizadas em implantação de obras, esse estudo vem contribuir com mais essa tipologia no conhecimento das suas características quanto à utilização da água e proposição da racionalização do seu uso. 1.1. Objetivos O presente estudo tem o seguinte objetivo geral: • Definir indicadores de consumo de água em instalações provisórias de obras. Enquanto objetivos específicos estão: • Estimar o consumo de água nas instalações em estudo. • Comparar os indicadores definidos com os valores encontrados na literatura.
  • 17.
    17 • Caracterizar a distribuição do consumo de água por tipos de uso. • Propor medidas de racionalização do uso da água. • Simular retornos de economia de água a partir da implementação da racionalização do uso da água. 1.2. Estrutura do Trabalho O trabalho foi estruturado em 6 capítulos, sendo que no capitulo 1 é realizada uma introdução com apresentação dos objetivos e da estrutura desenvolvida. No capitulo 2 é apresentado um panorama sobre a situação da água no Brasil e no mundo, destacando sua disponibilidade e formas de uso, a fim de contextualizar o tema e sensibilizar ações com vistas à redução do consumo de água no planeta. São destacados os usos da água que mais impactam nesse cenário crítico e os quantitativos de água disponível e consumida. O Capítulo 3 aborda a racionalização do uso da água, com a apresentação de alguns programas nacionais e internacionais, e seus resultados, bem como são descritas as ações que têm sido utilizadas para melhoria do uso da água. Neste capítulo também é dedicado um item específico para caracterização do consumo de água, onde é destacada a importância da determinação de indicadores de consumo de água e são apresentados alguns valores para subsidiar os resultados encontrados neste estudo. O Capítulo 4 dedica-se à apresentação da área de estudo e da metodologia seguida. São descritas as instalações prediais quanto à distribuição física e funcionamento, bem como a distribuição da população que utiliza o local e seus horários de atividades. Em seguida, são analisadas as instalações hidro-sanitárias, compreendendo a distribuição de alimentação de água nas edificações e seus pontos de consumo, detalhando as atividades que envolvem o uso de água. Ainda na metodologia, são detalhadas a pesquisa de opinião, realizada junto aos usuários, e os procedimentos utilizados para obtenção dos parâmetros para cálculo dos consumos de água, bem como para a determinação dos indicadores. Os consumos calculados e respectivos indicadores encontram-se apresentados no Capítulo 5, onde são analisados por tipo de uso, por prédios e para as Instalações como um todo. No Capítulo 5 também são apresentadas propostas para redução do consumo de água nas instalações em estudo, procurando-se a indicação de medidas de racionalização nas áreas que apresentaram maiores impactos de consumo e que contenham condições favoráveis para sua
  • 18.
    18 implementação. Uma simulaçãointegrada das propostas mostra a economia total a ser atingida com a introdução das ações. No Capítulo 6 estão as conclusões deste trabalho, ressaltando alguns valores encontrados e sua validação. As sugestões e recomendações de aprofundamentos enfocam a necessidade de instalação de monitoramento do consumo de água nas Instalações de Empreiteiras. 2. A SITUAÇÃO DA ÁGUA A temática em torno da crise mundial de água tem sido relatada em muitos trabalhos e diversos alertas têm sido feitos sobre uma grande carência de água, nas próximas décadas, caso não sejam tomadas medidas urgentes para uma melhor gestão deste recurso imprescindível à vida do planeta. Clarke e King (2005) afirmam que “o abastecimento de água no mundo está em crise” e que, com o crescente aumento da população e de suas necessidades, cada vez haverá menor quantidade de água disponível por pessoa. Gore (1993) faz menção às grandes mudanças na relação do homem com a terra, desde a Revolução Industrial, que têm promovido danos críticos ao sistema hídrico do planeta e cita as seguintes “ameaças estratégicas ao sistema hídrico global”: a redistribuição das reservas de água doce; a elevação do nível dos mares e a perda de áreas litorâneas baixas; mudanças nos padrões de uso da terra, a exemplo dos desmatamentos; a contaminação de todas as reservas de água pelos poluentes químicos produzidos pela civilização industrial; pressão do rápido aumento da população e sistemas de irrigação inadequados. Em United Nations (2003) é observado que houve uma evolução no gerenciamento da água, mas registros indicam que 25 000 pessoas morriam, a cada dia, em 2003, vítimas de desnutrição, e que 6 000, a maioria crianças com menos de cinco anos, morriam de doenças relacionadas à água. Desta forma, é reforçado que a crise deste recurso é representada todos os dias na vida de bilhões de pessoas, nas mais diversas maneiras e lugares, pela perda de vidas. No Brasil, Rebouças (2003) informa que 110 milhões de pessoas não têm esgoto tratado e que quase 11 milhões não têm acesso à água limpa para beber, mesmo sendo um país considerado rico em água doce. Ele observa, também, os altos índices de perdas totais da água tratada nas redes de distribuição, que variam de 40% a 60%, enquanto em países desenvolvidos esses valores estão abaixo do limite de 15%.
  • 19.
    19 Conforme United Nations(2003), em termos mundiais no ano de 2003, mais de 2 bilhões de pessoas, em mais de 40 países, eram afetadas pela escassez de água, sendo que 1,1 bilhão não tinham água potável suficiente e 2.4 bilhões não dispunham de saneamento básico. Estes resultados podem levar a um aumento de doenças, deficiência na segurança alimentar, divergências entre consumidores e limitações no modo de vida das pessoas e dos setores produtivos. 2.1. Disponibilidade Hídrica Existe disponível no planeta, aproximadamente, 1,386 bilhão de km3 de água, sendo que 97,5% (1,351 bilhão de km3) desse montante equivalem à água salgada distribuída pelos oceanos, mares, lagos salgados e aqüíferos salinos (CLARKE e KING; 2005). No Gráfico 1 pode ser observado que, do total correspondente à água doce (2,5% - 35 milhões de km3), mais de dois terços não estão disponíveis para consumo humano, pois se apresentam na forma sólida. Disponível 0,4% (lagos; umidade do solo; umidade do ar; zonas úmidas; rios; plantas e animais - 135 mil km3) Disponível 30,1% (águas de subsolo - 10,5 milhões de km3) Indisponível 69,5% (geleiras; neves; gelos e subsolos congelados - 24,4 milhões de km3) Gráfico 1: Fontes de água doce Fonte: CLARK, KING; 2005 Nos levantamentos efetuados por Clarke e King (2005), “cerca de 500 milhões de pessoas viviam em países com escassez crônica de água, e outras 2,4 bilhões moravam em países onde o sistema hídrico estava ameaçado”. No Gráfico 2 estão representadas as disponibilidades de água e o percentual da população mundial inserida em cada situação. Projeções indicavam para o ano 2 050 uma população de
  • 20.
    20 8,9 bilhões depessoas, sendo que talvez 4 bilhões, em países com escassez crônica de água (CLARKE e KING; 2005). Suficiência Água escassa relativa 17,9% 7,8% Água no limite 26,7% Abundância 16,8% Água insuficiente 34,7% Gráfico 2: Porcentagem da população mundial com diferentes disponibilidades de água Fonte: CLARK e KING; 2005 Neste contexto, os países da América do Sul estão inseridos na classificação de países com abundância de suprimento de água, com exceção da Argentina, que foi colocada na posição de país com suficiência relativa de água. Segundo Shiklomanov (1998), o valor estimado para fontes mundiais de águas renováveis era de 42 700 km3 por ano, considerando uma grande variação espacial e temporal. Em termos percentuais, nos continentes, esta distribuição está representada na Tabela 1. Tabela 1: Distribuição de água doce no mundo Região Parcela (%) África 9,7 Américas 39,6 Ásia 31,8 Europa 15,0 Oceania 3,9 Fonte: Adaptado de ANA (2007) Sob a ótica global, a quantidade de água doce é suficiente para atendimento a toda à população, mas existe irregularidade na sua distribuição territorial e na demanda de uso que vai variar em função do desenvolvimento do país. A existência de uma crescente degradação da qualidade da água também vem contribuindo para o atual cenário de escassez, como informa Tundisi (2003), ao revelar que os estoques de águas superficiais e subterrâneas têm sofrido grandes alterações.
  • 21.
    21 Postel e Vickers(2004) informam que Brasil, Rússia, Canadá, Indonésia, China e Colômbia representam metade do suprimento renovável total de água doce, apenas considerando o escoamento de rios e águas subterrâneas, sem a evaporação e transpiração vegetal. Juntando- se a esses países a Índia, República Democrática do Congo e Estados Unidos, tem-se a representação de 60% da concentração de água do planeta. Na Tabela 2 estão evidenciados esses valores como, também, o legado em relação à sua população para disponibilidades relativas a águas superficiais e subterrâneas. Tabela 2: Países com maiores disponibilidades hídricas País Disponibilidade em km3/ano Disponibilidade em m3/hab./ano Brasil 8 233 45 570 Rússia 4 507 3 165 Estados Unidos 3 051 10 270 Canadá 2 902 91 420 Indonésia 2 838 12 750 China 2 830 2 140 Colômbia 2 132 47 470 Índia 1 897 1 750 Rep. Dem. Congo 1 283 23 580 Fonte: Adaptado de United Nations, 2006 O Brasil é considerado um país abastado em água com, aproximadamente, 12% da disponibilidade de recursos hídricos do mundo. Acontece que essa disponibilidade está de forma mal distribuída, considerando que regiões com menor percentual de população apresentam uma disponibilidade hídrica muito maior do que aquelas com grande contingente populacional (AGÊNCIA, 2007). A região Norte apresenta a mais baixa densidade populacional e é a que possui maior quantidade de recursos hídricos. As regiões Sul e Sudeste apresentam quantidades consideráveis, mas o que promove a escassez em alguns pontos é o elevado grau de urbanização, a taxa populacional e os diversos usos da água. A menor contribuição está na região Nordeste que conta ainda com problemas relativos a saneamento básico e contaminação por vetores de doenças. A região Centro Oeste dispõe de grandes ecossistemas aquáticos, mas apresenta problemas relacionados à criação de gado, agricultura, hidrovias, atividades turísticas inadequadas, pesca predatória e urbanização (CLARKE e KING; 2005). Em análise à situação do Brasil, Tucci, Hespanhol e Netto (2000) informam que o excesso de cargas de poluição doméstica e industrial, a ocorrência de enchentes urbanas e a grande demanda de água têm contribuído para uma tendência de redução da disponibilidade hídrica
  • 22.
    22 dos grandes centrosurbanos. Eles citam, como exemplo, os freqüentes racionamentos que já ocorrem em Recife e São Paulo. Segundo o Plano Estadual de Recursos Hídricos da Bahia (PERH-BA), o estado da Bahia apresenta duas situações distintas em relação aos recursos hídricos. De um lado, representado pelo semi-árido, que ocupa em torno de 69% do estado, a situação é de escassez de recursos hídricos, já na outra vertente, está uma região mais úmida com uma oferta hídrica mais confortável, mesmo com a concentração de grandes demandas hídricas. Neste segundo caso está inserida a bacia hidrográfica Recôncavo Norte que abriga o local de estudo deste trabalho, onde, como estratégia de gerenciamento, o PERH-BA recomenda a racionalização do uso da água e o controle de atividades que impactam na qualidade das fontes de água (PERH-BA, 2003). 2.2. O Uso da Água Os recursos hídricos sempre receberam considerável pressão, à medida que há aumento do desenvolvimento econômico e da renda per capita. Como a água é um fator inerente ao desenvolvimento e está relacionada com a economia, os seus diversos usos tendem a crescer com a diversificação das atividades econômicas, bem como com a demanda exigida para atingir níveis de sustentação correlatos com a demanda da sociedade de consumo e da produção industrial e agrícola (TUNDISI, 2003). Para ilustração do crescimento do consumo de água, em termos mundiais, são apresentados na Tabela 3 dados resultantes de uma pesquisa realizada por pesquisadores do State Hydrologic Institute (SHI) de São Petersburgo. Na tabela são apresentados valores para vários períodos relativos à água captada e consumida em necessidades urbanas, industriais, agrícolas e inclusive perdas de evaporação. Os dados representam estimativas e projeções referentes a aproximadamente 150 países e estão organizados por continentes. Os dados mostram que o consumo de água nos diversos continentes não é homogêneo e indicam o grande e dramático crescimento de água retirada e consumida no século 20. Gleick (2003) comenta que no início do século 20 a América do Norte e a Europa contabilizavam 19% do total estimado de água retirada. Já por volta de 1 995 esses continentes representavam 30% do total, refletindo o crescimento da industrialização.
  • 23.
    23 Tabela 3: Estimativas e projeções de água retirada e consumida por Continente Projeção de Histórico de Estimativas (km3/ano) Continente consumo(km3/ano) 1900 1940 1950 1960 1970 1980 1990 1995 2000 2010 2025 Europa 37,5a 71 93,8 185 294 445 491 511 534 578 619 17,6b 29,8 38,4 53,9 81,8 158 183 187 191 202 217 América do 70 221 286 410 555 677 652 685 705 744 786 Norte 29,2 83,8 104 138 181 221 221 238 243 255 269 África 41,0 49,0 56,0 86,0 116 168 199 215 230 270 331 34,0 39,0 44,0 66,0 88,0 129 151 160 169 190 216 Ásia 414 689 860 1222 1499 1784 2067 2157 2245 2483 3104 322 528 654 932 1116 1324 1529 1565 1603 1721 1971 América do 15,2 27,7 59,4 68,5 85,2 111 152 166 180 213 257 sul 11,3 20,6 41,7 44,4 57,8 71,0 91,4 97,7 104 112 122 Austrália e 1,6 6,8 10,3 17,4 23,3 29,4 28,5 30,5 32,6 35,6 39,6 Oceania 0,6 3,4 5,1 9,0 11,9 14,6 16,4 17,6 18,9 21 23,1 Total 579 1065 1366 1989 2573 3214 3590 3765 3927 4324 5137 (aprox.) 415 704 887 1243 1536 1918 2192 2265 2329 2501 2818 a Números sublinhados referem-se à estimativa de água retirada b Números itálicos referem-se à estimativa de água consumida Fonte: Gleick, 2003 Segundo a ANA, a vazão de retirada no Brasil, tendo como base o ano 2000, é de 1 592 m3/s (50,2 km3/ano), para um consumo na faixa de 841 m3/s (26,5 km3/ano). Desse total, a região hidrográfica do Paraná é responsável por 30% da retirada, seguida da região Atlântico Sul com 15%. A região Atlântico Leste, onde se localiza o estado da Bahia, contribui com 4% do total, com uma retirada de 68 m3/s (2,1 km3/ano) (AGÊNCIA, 2007a). No Gráfico 3 é apresentado um perfil das contribuições de retirada e consumo no Brasil, por tipo de utilização. Observa-se que há um predomínio de vazão de contribuição na atividade de irrigação, em relação às outras. 100% Percentual de Consumo 80% Irrigação Industrial 60% Animal 40% Rural Urbano 20% 0% Retirada Consumo Gráfico 3: Relação de retirada e consumo de água no Brasil Fonte: AGÊNCIA (2007a)
  • 24.
    24 Em termos globaisa agricultura é também a responsável pela maior taxa de consumo, em função da irrigação, conforme afirmam Postel e Vickers (2004), com uma contribuição em torno de 70%. Os outros dois setores que representam os usos da água, em termos mundiais, são a indústria (22%) e o consumo doméstico (8%). Gleick (2003) informa que o consumo de água é função de diversos fatores, ao longo do mundo, como extensão e forma do desenvolvimento socioeconômico; condições climáticas; tamanho da população e natureza física da região. Sendo assim, observa-se que as taxas de consumo para os diversos usos variam para cada local. Algumas considerações, para cada tipo de consumo, serão apresentadas a seguir, considerando-se o agrupamento dos usos em termos doméstico, industrial e agrícola. Uso na Agricultura Conforme já visto, este uso se caracteriza na irrigação de plantações que, segundo Shiklomanov (1998), teve sua maior expansão no século vinte quando se tornou o principal consumidor de água em muitos países. Ele aponta que 15% de toda a terra cultivada são irrigadas. Em função desse alto consumo na agricultura, onde a água é vital para a produção de alimentos, Gleick (2003) considera que este setor deve receber uma atenção especial quando se trata de aperfeiçoamentos do uso da água. Os países industrializados são responsáveis por cerca de 25% das lavouras irrigadas, sendo que de 1961 a 1999 houve um aumento significativo de terras irrigadas em todo o mundo (Tabela 4). Tabela 4: Percentual de aumento de terras irrigadas (1961 – 1999) Ásia Ocidental América Europa Ásia e África América do Latina e Pacífico Norte Caribe 256% 188% 178% 166% 151% 142% Fonte: Adaptado de Clarke e King , 2005 Nas metodologias de irrigação de superfície e por aspersão, mais de 25% da água pode se perder pela evaporação. Já na irrigação por gotejamento, a perda é de apenas cinco por cento. Em Selborne (2001) o aperfeiçoamento da eficiência do uso da água na irrigação é apontado como uma questão tecnicamente possível e que teriam que ser levados em conta os problemas de encharcamento e salinização provenientes do uso excessivo da água e de sistemas de drenagem inadequados. Para redução dos impactos da irrigação na extração de recursos
  • 25.
    25 hídricos, são apresentadasas seguintes possibilidades de melhorias por Clarke e King (2005): manejo mais eficiente da água, reciclagem das águas usadas e melhoria na drenagem. O Brasil apresenta em torno de 3,7 milhões de hectares irrigados representando 6% do total de área plantada. O percentual mundial equivalente é de 18% (ANA, 2007). Uso Industrial A água na indústria é um componente vital sendo utilizada para resfriamento, lavagem, processamento e aquecimento, bem como para solvente e na composição do produto acabado (matéria prima). A água utilizada na indústria tem como seus maiores representantes as usinas hidrelétricas (embora estas retornem a água para suas fontes), as indústrias química e petrolífera, as de metal, as de madeira, papel e celulose, as de processamento de alimentos e as de máquinas (CLARKE e KING; 2005). Este consumo tem maior participação em países industrializados do que nos países em desenvolvimento (SHIKLOMANOV, 1998; POSTEL e VICKERS, 2004). Embora o crescimento do uso de água na indústria não tenha apresentado uma grande evolução, Clarke e King (2005) informam que nos próximos 25 anos há uma tendência de grandes avanços, em função da demanda que será requerida pelos paises em industrialização. Este fato traz uma significativa preocupação com relação ao problema poluição, visto que países em desenvolvimento lançam resíduos industriais sem tratamento nas águas, comprometendo o suprimento subterrâneo e o de superfície. Selborne (2001) informa que durante as duas últimas décadas houve uma diminuição, em muitos países industrializados, do volume de água consumido pela indústria. No caso da indústria brasileira, Agência (2007) informa que a redução do consumo de água em algumas unidades da indústria têxtil em São Paulo chegou até 30%. No setor petroquímico a racionalização do uso de água nos processos industriais variou de 15% a 25%. Uso Doméstico O uso doméstico de água varia sensivelmente em todo o mundo e está fortemente relacionado com as diferenças de riqueza e cultura. O volume de água utilizado nas residências, ou pelo município, para abastecer as áreas residenciais, varia de mais de 800 litros diários, por pessoa, no Canadá, a apenas um litro na Etiópia, conforme relatado em Clarke e King (2005). Outro
  • 26.
    26 exemplo é apresentadoem Postel e Vickers (2004): no Reino Unido o consumo doméstico é de apenas 70% da água consumida pelo americano mais poupador. Diante da crítica situação mundial da água, seguem algumas medidas que Shiklomanov (1998) indica como necessárias a serem aplicadas no presente e no futuro: • Economia no uso de água e proteção dos recursos de água a partir de uma redução drástica no consumo, especialmente nas áreas agrícolas e industriais. • Redução ou eliminação de descarga de efluentes nos sistemas hidrológicos. • Mais uso de água salgada. • Uso de águas subterrâneas e glaciares, aqüíferos e águas estocadas em lagos. • Redistribuição espacial e temporal dos recursos de água. 3. RACIONALIZAÇÃO DO USO DA ÁGUA A fim de subsidiar a necessidade de implantação de medidas de racionalização do uso da água, na área de abrangência desse estudo, serão aqui apresentados alguns programas, em nível nacional e internacional, que têm mobilizado as diversas esferas de atuação em diferentes tipologias de edificações. Esses programas se baseiam em ações envolvendo oferta e demanda de água voltados para um melhor uso da água, seja no meio urbano ou rural, desde edificações isoladas até indústrias, áreas agrícolas e cidades e têm apresentado resultados que justificam a ampliação de suas aplicações. Embora não se tenha encontrado referências que contemplem de forma integral a tipologia em estudo, pois a maioria dos programas encontrados na literatura é destinada às edificações dos tipos residencial, escolar e comercial, as ações propostas nos programas, segundo os autores podem ser adequadas a outras tipologias. Com base em Agência (2005), um conceito para programa de conservação da água seria qualquer ação que reduza a quantidade extraída em fontes de suprimento, reduza o consumo e o desperdício, aumente a eficiência do uso ou aumente a reciclagem e o reuso de água. A fim de preservarem-se os recursos hídricos, Oliveira (1999) informa que o gerenciamento da utilização da água deve abranger os três níveis sistêmicos citados a seguir: Nível macro – sistemas hidrográficos;
  • 27.
    27 Nível meso –sistemas públicos urbanos de abastecimento de água e de coleta de esgoto sanitário; Nível micro – sistemas prediais. As ações de racionalização de água a serem estudadas neste trabalho se situam no nível micro, pois, conforme definido em Oliveira (1999), a sua implantação se dará pelo proprietário das instalações. A seguir serão apresentados alguns programas já implementados, abordando-se suas estruturas e ações, bem como alguns resultados globais obtidos. Programa de Uso Racional da Água - PURA Este programa foi criado em 1995 através de um convênio entre a Escola Politécnica da USP, a Companhia de Saneamento Básico do Estado de São Paulo (SABESP) e o Instituto de Pesquisas Tecnológicas (IPT), voltado para o uso racional de água nos sistemas prediais. Segundo Santos (2006), o PURA tem as seguintes metas básicas: • Quantificar a eficiência no uso de aparelhos economizadores de água; • Desenvolver e disponibilizar produtos integrados com o uso racional e conservativo da água; • Gerar documentos técnicos e institucionais relativos às ações do programa. O programa é estruturado em seis macroprogramas integrados, a saber: • Projeto 1) Banco de dados sobre tecnologias, documentos técnicos e estudos de caso – objetiva disponibilizar informações diversas ao público em geral; • Projeto 2) Laboratório Institucional do Programa do Uso Racional da Água em Edifícios (LIPURA) – refere-se a um conjunto de laboratórios institucionais e privados que objetivam avaliar a eficiência de produtos, processos, componentes e sistemas voltados para o uso racional da água; • Projeto 3) Programa de avaliação e adequação de tecnologias – aqui são previstas ações de checagem de tecnologias, objetivando a não permanência no mercado de produtos inadequados; • Projeto 4) Caracterização da demanda e o impacto das ações de economia no setor residencial – são previstas ações para caracterização e definição de modelo para a demanda de água. • Projeto 5) Documentos relacionados às leis, regulamentos e programas de garantia de qualidade – estabelece bases documentais para a implementação do PURA e
  • 28.
    28 • Projeto 6) Programas de consumo reduzido de água em edificações não residenciais. As ações deste Programa estão voltadas basicamente para o combate ao desperdício quantitativo, conforme as seguintes que são listadas em Santos (2002): • Utilização de aparelhos economizadores de água • Incentivo da adoção da medição individualizada • Conscientização do usuário quanto ao desperdício no uso da água • Detecção e controle de perdas de água no sistema predial de água fria e • Estabelecimento de tarifas inibidoras do desperdício. Em análise ao programa PURA, instalado no campus da Universidade de São Paulo, e considerando positiva e viável a implantação dessa sistemática, Silva (2004) apresentou as seguintes conclusões, após seis anos de implantação: Alem da redução de consumo de água, o PURA acarretou um elevado benefício econômico para a Universidade no valor total líquido de R$ 46,61 milhões. De 1998 a 2003 houve uma redução de 36% no consumo mensal de água na USP. Em algumas unidades, após realização de intervenções em eliminações de vazamentos e substituição de aparelhos, esse valor chegou a 48%. Para a população fixa chegou-se a uma redução de 38% no consumo diário per capta. Programa Nacional de Combate ao Desperdício de Água – PNCDA O Programa Nacional de Combate ao Desperdício de Água (PNCDA) foi criado na esfera federal em abril de 1997 para atuar com o combate ao desperdício da água no nível das bacias hidrográficas, dos sistemas de abastecimento público de água e dos sistemas prediais hidráulicos sanitários. Para este programa foram elaborados Documentos Técnicos de Apoio (DTA) nas áreas de planejamento das ações de conservação, tecnologia dos sistemas públicos de abastecimento de água, tecnologia dos sistemas prediais de água e esgoto e campanhas de educação (SILVA, CONEJO e GONÇALVES; 1999). Dentre os DTA’s estão listados a seguir aqueles que subsidiarão o presente trabalho: DTA 1 (Apresentação do PNCDA) – apresenta a estratégia geral do programa e descreve o conteúdo dos documentos técnicos. DTA B2 (Subsídios às campanhas de educação pública voltadas à economia de água) – apresenta uma análise da evolução prática e conceitual destas campanhas, a partir de estudos e pesquisas embasados na experiência norte-americana.
  • 29.
    29 DTA F1 (Tecnologiaspoupadoras nos sistemas prediais) – apresenta as diversas tecnologias poupadoras de água, disponíveis em nível mundial, e com base nas experiências internacionais, cientificas e tecnológicas, sugere ações que podem ser implementadas em nível nacional. DTA D3 (Micromedição) – apresenta os sistemas de micromedição englobando os principais tipos de micromedidores, critérios de seleção e aquisição, processos de instalação e monitoramento e enfatiza sua importância em programas de conservação de água. Programa de Conservação de Água da UNICAMP - PRO-ÁGUA/UNICAMP Programa desenvolvido pela Universidade Estadual de Campinas pela equipe do Laboratório de Ensino e Pesquisas em Sistemas Prediais do departamento de Arquitetura e Construção da Faculdade de Engenharia civil da UNICAMP. Segundo Programa (200-?), o Pro-água/Unicamp teve inicio em 1999 tendo como principal objetivo a implantação de medidas que levem ao uso racional de água e a conscientização dos usuários sobre a importância da conservação desse recurso nos edifícios localizados na Cidade Universitária Professor Zeferino Vaz. O PRÓ-ÁGUA / UNICAMP contempla as duas fases descritas a seguir: Fase I: • Levantamento cadastral, • Detecção e conserto de vazamentos, • Implantação de telemedição, • Instalação de componentes economizadores e • Avaliação do desempenho pelos usuários. Fase II: • Análise de tecnologias economizadoras para usos específicos e • Implantação de sistema de gestão dos sistemas prediais no campus. Antes da implantação do programa o consumo médio mensal de água da UNICAMP estava na faixa de 98.000 a 100.000 m³. Em 2001, este número encontrava-se em torno de 80.000 m³ (PROGRAMA, 200-?). Programa de Uso Racional da Água da UFBA - ÁGUAPURA Programa desenvolvido pela Universidade Federal da Bahia, através da Rede de Tecnologias Limpas – TECLIM em 2002 e segundo TECLIM (200-?), tem os seguintes objetivos:
  • 30.
    30 • Reduzir o consumo de água na UFBA através da minimização das perdas e desperdícios; • Difundir em toda a comunidade UFBA conceitos do uso racional da água; • Implantação de Tecnologias Limpas. O programa está em andamento e consiste de três etapas, conforme a seguir: • Etapa 1 (Ação Emergencial): minimização das perdas e desperdícios: • Consolidar e ampliar o trabalho da equipe de campo. • Redução do consumo de água e valores pagos à Embasa para 70% do valor 2003 até o final da etapa; • Etapa 2: Manutenção e aprimoramento da redução obtida: • Redução do consumo de água e valores pagos a Embasa para 50% do valor 2003 até o final da etapa; • Inserção do programa nas Unidades; • Redução do tempo de atendimento a chamadas para conserto de perdas para metade do atingido na Etapa1; • Captação de financiamentos para pesquisa / projetos cooperativos. • Etapa 3: Implantação de (TL & P+L) • Consolidação e manutenção dos programas implantados nas etapas 1 e 2; • Redução do consumo de água da UFBA para 25% do consumo de 2003; • Implantação de Tecnologias Limpas: Tratamento de efluentes e reuso da água recuperada; Implantação de redes duplas de água; Aproveitamento da água de chuva; Uso de água de poço. Desde o inicio do programa, o consumo da Universidade foi reduzido 43%, passando de um histórico de 290 mil m3 para 164 mil m3, alcançados em 2007. Outros Programas e Iniciativas Em seu projeto de pesquisa, encaminhado ao CNPQ, Santos (2006) apresenta o Programa de Gestão do Uso da Água em Edificações (PGUAE), no Paraná, que tem enfoque na previsão da gestão qualitativa e quantitativa da água. A esquematização desse programa está apresentada no Fluxograma 1.
  • 31.
    31 Fluxograma 1: Representação da estrutura do PGUAE Fonte: Santos , 2002 O programa se propõe às seguintes metas: • Caracterização do consumo de água – este item contempla 03 fases, a saber: Descrição do cenário – consta de levantamento de dados do ambiente construído, histórico de consumo e conhecimento dos hábitos dos usuários de água. Prospecção de relações entre o consumo de água e variáveis diversas – verifica a influência de variáveis como a sazonalidade, temperatura, dias do mês, etc., sobre o consumo de água. Parametrização do consumo – utilizada a ferramenta Teste AQUA para parametrizar o consumo de água. • Caracterização das ações de economia de água – prevê a pré-seleção e definição das ações de conservação de água, direcionadas para o uso racional e o aproveitamento das fontes alternativas de água, e caracteriza estas ações em seus aspectos qualitativos e quantitativos. • Avaliação da aplicabilidade integrada das ações de economia de água – avalia a aplicabilidade das ações de conservação de água em função dos requisitos qualitativos e quantitativos definidos pelo seu uso, bem como sua viabilidade econômica. Nesta etapa é também realizada uma hierarquização das ações ao longo do tempo. • Confecção do plano de gestão de uso de água – apresenta as diretrizes para gestão do uso da água em edifícios.
  • 32.
    32 No trabalho deSautchúk (2004) é apresentado o Programa de Conservação de Água (PCA) que visa a otimização do uso da água e a utilização de fontes alternativas, observando-se os diferentes níveis de potabilidade necessários ao uso. Ela reforça que essa otimização implica em uma redução do volume de efluentes gerados. No Fluxograma 2 está representada a esquematização de um PCA para edificações existentes, conforme concepção de Sautchúk (2004). Fluxograma 2: Visão macro de um Programa de Conservação de Água Fonte: Sautchúk, 2004 Observa-se que há uma indicação de uso de fontes alternativas para suprimento do sistema, bem como uma preocupação com a reutilização do efluente gerado. Em 2005 foi lançado o Manual de Conservação e Reuso da água em Edificações, que teve a parceria da ANA (Agência Nacional de Águas), Fiesp (Federação das Indústrias do Estado de São Paulo) e do SindusCon-SP (Sindicato da Indústria da Construção Civil do Estado de São Paulo). Em Agência (2005) é sugerida a ênfase em conservação de água, uma vez que esta cuida da gestão da demanda e da oferta de água preocupando-se também com a destinação que é dada em função da qualidade com que ela se apresenta. Ao conjunto dessas ações eles denominam de Programa de Conservação de Água (PCA). Dentre as práticas já em uso, Agência (2005) recomenda o reuso, a reciclagem, a gestão da demanda, a redução de perdas e minimização da geração de efluentes como instrumentos para gerir os recursos hídricos e reduzir a poluição. Apoiando essa posição, Santos (2006)
  • 33.
    33 acrescenta que aconservação de água propicia a economia e preservação de água, seja nos mananciais, no sistema publico ou nas edificações, abrangendo ações de uso racional voltadas para o combate ao desperdício, e ações que utilizem fontes alternativas como a água de chuva e o reuso. Como objetivos da implantação de um PCA, Agência (2005) informa os seguintes: Redução da quantidade de água extraída em fontes de suprimento; Redução do consumo de água; Redução do desperdício de água; Aumento da eficiência do uso de água; Aumento da reciclagem e do reuso de água. E como fatores motivadores são citados: Economia gerada pela redução do consumo de água; Economia criada pela redução dos efluentes gerados; Conseqüente economia de outros insumos como energia e produtos químicos; Redução dos custos operacionais e de manutenção dos sistemas hidráulicos e equipamentos da edificação; Aumento da disponibilidade de água; Agregação de valor ao produto; Redução do efeito da cobrança pelo uso da água; Melhoria da visão da organização na sociedade. Segundo Agência (2005), um Programa de Conservação de Água requer, inicialmente, o conhecimento da distribuição do consumo que vai depender de cada tipo de edificação, uma vez que os usos de água para residências, edificações públicas e privadas são variados. É necessário, portanto, a implantação de um sistema de medição e monitoramento, por um determinado período, para essa identificação inicial. Em seguida deve-se partir para a auditoria de consumo que envolve a análise dos dados coletados e o cálculo do indicador de consumo, buscando o conhecimento da utilização da água na edificação. Para identificação do perfil de consumo de água no sistema, devem ser
  • 34.
    34 estudados e levantadosdados de todo o sistema hidráulico da unidade em análise, incluindo detecção de vazamentos e comportamento dos usuários. A partir do diagnóstico realizado, parte-se para a elaboração do plano de intervenção que vai abranger ações voltadas para a redução de desperdícios, correção de vazamentos, redução de perdas, realização de campanhas de sensibilização e educativas, bem como a instalação de tecnologias economizadoras nos pontos de consumo. Especificamente para alojamentos provisórios, como um canteiro de construção civil, ANA (2005) apresenta sugestões visando uma melhor otimização do uso da água. Como as instalações do presente trabalho têm semelhança com essa tipologia, a seguir são listadas essas propostas: • Implantação de um sistema de gestão da água com o monitoramento do consumo a partir da instalação de hidrômetro específico para as áreas de uso doméstico de água, como as áreas de ambientes sanitários, refeitórios e torneiras de lavagem para uso dos alojamentos; • Especificação adequada dos equipamentos hidráulicos a serem implementados. • Realização de palestras de conscientização e capacitação dos funcionários para redução do desperdício de água nos usos domésticos e em processos que utilizam água (por exemplo, limpeza de ambientes); • Divulgação do consumo mensal de água para conscientização dos funcionários. • Uso de fontes alternativas (água de drenagem de terreno, água de chuva, águas subterrâneas), desde que sejam observados a caracterização da água e o atendimento à qualidade para o uso em questão; Em nível internacional, Usepa (2002) informa que programas de conservação de água e de reuso têm tido um grande crescimento nos últimos dez anos nos Estados Unidos e que abrangem não só usuários do tipo residencial, mas também, comercial, institucional e industrial. Usepa (2002) apresenta uma compilação de estudos de casos verificados em 17 cidades dos Estados Unidos, cujos sistemas variam em tamanhos de pequenos a grandes e envolvem uma grande variedade de tecnologias aplicadas para o alcance das metas de gerenciamento de água. Na Tabela 5 são listadas as ações implementadas e a quantidade de cidades que adotaram as medidas. Verifica-se que instalação de equipamentos economizadores, bem como emprego de
  • 35.
    35 tarifas e educaçãopública são as ações que mais tiveram incidência de uso nos estudos apresentados. No Anexo A é apresentada uma tabela contendo os fatores motivadores, bem como as ações e resultados em termos de reduções de água e custo, para cada cidade. Tabela 5: Incidência de ações nos estudos de caso americanos Ações Incidência Instalação de equipamentos economizadores 12 Emprego de tarifas 10 Educação pública 9 Melhorias na irrigação 6 Detecção de conserto e vazamentos 5 Implantação de sistema de medição 3 Reaproveitamento de água 2 Implantação de subsídios de incentivo 2 Otimização do uso da água em paisagismo 2 Implementação de auditorias 2 Fonte: Adaptado de Usepa (2002) Segundo Oliveira (1999), as ações a serem adotadas em um programa de conservação de água podem ser agrupadas conforme a seguir: Ações econômicas – aqui se incluem os incentivos que podem ser subsídios para aquisição de sistemas e componentes economizadores de água e redução de tarifas, como também, os desincentivos econômicos dados a partir da elevação de tarifas de água. Ações sociais – nestas ações estão as campanhas educativas e de conscientização do usuário, em que se procura uma adequação de procedimentos no uso da água e uma mudança de comportamento individual. Ações tecnológicas – aqui estão a substituição de sistemas e componentes convencionais por economizadores, a implantação de sistemas de medição setorizada, a detecção e correção de vazamentos, o reaproveitamento de água e o reuso de água servida. A partir dos programas estudados, foram selecionadas as seguintes ações que serão avaliadas para o estudo de caso deste trabalho e que se enquadram nos agrupamentos acima: Campanhas de educação Combate a perdas e desperdícios Tecnologias economizadoras nos pontos de consumo Medição setorizada Reuso e
  • 36.
    36 Aproveitamento de água de chuva Nos próximos itens serão apresentados conceitos e considerações sobre essas ações, bem como alguns resultados obtidos em programas e outras iniciativas. 3.1. Combate a Perdas e Desperdícios Segundo Agência (2005), o consumo total de água em uma edificação, independente de sua tipologia, é a soma de dois componentes representados pela água efetivamente utilizada e pelo desperdício. O desperdício seria composto por perdas referentes à água que escapa do sistema antes de sua finalidade prevista e pelo uso excessivo decorrente da utilização inadequada e mau funcionamento do sistema. Oliveira (1999) informa que o combate ao desperdício de água nos sistemas hidráulicos prediais visa evitar-se o pagamento de uma água que não foi utilizada devidamente, segundo a sua finalidade como, também, patologias decorrentes de vazamentos. Ela informa que a ação mais recomendada para o combate às perdas de água, depois da prevenção, é a detecção de vazamentos, que será mais eficaz a depender do nível em que se realize a manutenção do sistema. Além dos vazamentos, também são responsáveis pelas perdas o mau desempenho do sistema e ações decorrentes de negligência do usuário, como torneiras mal fechadas. Os vazamentos podem ser classificados como visíveis e não-visíveis, sendo os primeiros aqueles que podem ser detectados de imediato pelos usuários e são identificados pelo escoamento ou gotejamento de água. Estes vazamentos ocorrem em tubulações, registros, pontos de consumo e em reservatórios. Os vazamentos não-visíveis são aqueles que se apresentam a partir de fatores como manchas de umidade, som de escoamento de água e entrada constante de água em reservatórios (OLIVEIRA, 1999). Oliveira (1999) apresenta as reduções de consumo obtidas a partir de intervenções realizadas no Instituto do Coração do Complexo do Hospital das Clinicas de São Paulo (PURA InCor) e na Escola Estadual de primeiro e segundo graus Fernão Dias Paes (PURA EE). No PURA InCor a intervenção consistiu da substituição de trechos de tubulação de água e hidrantes que apresentavam corrosão e vazamentos, em vários ambientes do hospital. Foram também eliminados vazamentos visíveis em peças de utilização como torneiras e válvulas de descarga. A correção dos vazamentos proporcionou uma redução no consumo médio mensal de 15 242 m3 para 10 908 m3.
  • 37.
    37 No PURA EEforam corrigidos vazamentos nos sistemas interno e externo da escola, reduzindo o consumo de água de 81,1 l/aluno/dia para 4,5 l/aluno/dia. Um resumo desses dados, incluindo um resultado apresentado por Sabesp (2004) apud Ywashima (2005) está representado na Tabela 6. Verifica-se que mesmo para uma mesma tipologia os indicadores de redução apresentam grande variação, uma vez que para cada caso estudado são detectadas situações diferenciadas de vazamentos. Outro fator, que pode ser analisado é que a relação de redução vai depender, também, do valor total de consumo, não podendo ser utilizado como parâmetro de comparação para qualquer caso. Tabela 6: Redução de consumo com correção de vazamentos PURA (Toufic Indicadores PURA (InCor) (1) PURA (EE) (1) Jouliam) (2) Redução do consumo mensal (%) 28 94 78 Economia mensal (R$) 39.352,72 37.409,60 12.614,80 Investimento (R$) 33.118,84 2.645,95 2.500,00 Retorno (dias) 27 3 6 Fonte: (1) Adaptado de Oliveira (1999) e (2) Sabesp(2004) apud Ywashima (2005) Em Agência (2005) são apresentados valores estimados de volumes produzidos por perdas em componentes das instalações prediais (Tabela 7). Tabela 7: Volumes estimados perdidos em vazamentos Perda Estimada Aparelho / Equipamento Sanitário (litros/dia) Gotejamento lento 6 a 10 Gotejamento médio 10 a 20 Gotejamento rápido 2 a 32 Torneira (de lavatório, Gotejamento muito rápido > 32 de pia, de uso geral). Filete Ø 2 mm > 114 Filete Ø 4 mm > 333 Vazamento no flexível 0,86 Filetes visíveis 144 Mictório Vazamento no flexível 0,86 Vazamento no registro 0,86 Filetes visíveis 144 Bacia sanitária com Vazamento no tubo de alimentação da louça 144 válvula de descarga Válvula disparada quando acionada * Vazamento no registro 0,86 Chuveiro Vazamento no tubo de alimentação junto da parede 0,86 * 40,8 litros (supondo válvula aberta por um período de 30 segundos, a uma vazão de 1,6 litros/segundo). Fonte: Oliveira (1999) e Gonçalves et al. (2005) apud ANA (2005)
  • 38.
    38 Estes valores podemser utilizados para cálculo do índice de perdas por vazamento (IP) que é obtido pela relação entre o volume total estimado perdido em vazamentos, em um determinado período de tempo, e o consumo total de água nesse mesmo período, expresso em porcentagem. 3.2. Tecnologias Economizadoras nos Pontos de Consumo Inseridas no contexto de uso racional de água estão a utilização de aparelhos economizadores de água ou a introdução de tecnologias que levem a um menor consumo de água nestes pontos de utilização. Hespanhol (2004) comenta que o Brasil ainda está muito aquém nessa prática se comparado a outros paises, mas Alves, Rocha e Gonçalves (2006) observam que em prédios de uso público como shopping centers, teatros, cinemas, estádios, aeroportos, escolas e outros o uso desses equipamentos vem crescendo de forma acelerada. Já para uso residencial, em especial edificações populares, eles ressaltam que há uma tendência menor na adoção dos equipamentos. Hespanhol (2004) cita como boa medida o uso de caixas de descarga com menor volume e chuveiros com uma entrada de ar gastando metade da água de um chuveiro tradicional. Apesar das várias alternativas existentes para um melhor uso da água, ele salienta que se faz necessário uma mudança cultural para que efetivamente as pessoas passem a adotá-las e a problemática seja minimizada. Pode-se, também, acrescentar que mesmo a adoção dessas tecnologias, pela sociedade, o registro de uma significativa redução do consumo de água estará relacionado à forma com que se fará uso destas. Isto porque, mesmo utilizando-se equipamentos convencionais, a conscientização do usuário para a necessidade de economia no consumo o levará a tomar medidas que trarão uma boa resposta, sem que seja realizada a substituição do equipamento. Algumas tecnologias de processo e produtos propostas por Gonçalves; Ioshimoto e Oliveira (1999) são apresentadas a seguir: Bacias sanitárias e dispositivos de descarga – neste grupo estão as opções de descargas com volume reduzido: • Flushmate: bacia com caixa acoplada, que utiliza a pressão da água para controlar o volume de descarga dentro de uma câmara no reservatório.
  • 39.
    39 • Microflush: constituído de 2 fases onde na primeira o dejeto, após acionamento da descarga, fica retido em um compartimento no fundo da bacia e em um segundo momento uma quantidade de água limpa é lançada e promove o descarte para o sistema de esgoto. • Bacia com caixa acoplada e alimentação lateral: este conjunto proporciona a reutilização de água, levando primeiramente a água de alimentação da caixa para um lavabo e depois reutilizando na caixa de descarga. • Bacia com caixa acoplada dual: neste conjunto há a possibilidade de escolha ente dois volumes de descarga, sendo o maior indicado para dejetos sólidos e o outro para líquidos. Pode ser encontrado com volume de 9 e 4,5 litros e 6 e 3 litros. Torneiras de lavatórios e cozinhas – neste grupo estão as opções de introdução de dispositivos às torneiras para redução da vazão e do tempo de duração do uso a um valor mínimo: • Arejador: ele é fixado na saída da torneira reduzindo a seção de passagem de água. São utilizadas peças perfuradas ou telas finas com orifícios na superfície lateral para entrada de ar. Ele funciona como controlador da dispersão do jato e como elemento de perda de carga. Reduzem em torno de 50% o jato das torneiras. • Pulverizador: é também fixado na saída da torneira, mas não tem os orifícios para entrada de ar, funcionando como um chuveirinho. Reduzem a vazão em torno de 0,06 l/s a 0,12 l/s (3,6 a 7,2 l/min). • Atomizador: muito utilizado em edificações públicas e comerciais, fornece uma vazão na faixa de 0,01 l/s (0,6 l/min). • Prolongador: são equipamentos que permitem a aproximação e direcionamento do jato ao objeto a ser lavado, permitindo economia de água. Torneiras acionadas por sensor infravermelho – o sensor detecta o anteparo (as mãos) e aciona a válvula solenóide que libera a água. O fluxo cessa com a retirada das mãos. O sistema controla o tempo de uso da água. Torneiras com tempo de fluxo determinado – a torneira é dotada de um dispositivo mecânico que, ao ser acionado, libera o fluxo de água. Ele se fecha automaticamente após um tempo determinado.
  • 40.
    40 Mictórios – asopções para estes aparelhos são válvulas com controle de fluxo, descarga com temporizador, descarga acionada por sensor vermelho e sensor de acidez de urina. Chuveiros – nos chuveiros podem ser utilizados dispositivos limitadores de vazão que são instalados a montante do aparelho, e reduzem a vazão a partir de determinada pressão. Alves, Rocha e Gonçalves (2006) informam que os custos de investimentos provenientes da adoção de aparelhos economizadores não diferem muito em relação a aparelhos convencionais e que a grande variabilidade de preços se dá em função da marca e dos modelos e não especificamente pelo fato de disporem de dispositivos economizadores. A seguir são apresentados exemplos de resultados positivos a partir da substituição de equipamentos convencionais por tecnologias economizadoras. No estudo de Oliveira (1999) é informado que a instalação de equipamentos economizadores no programa PURA proporcionou uma redução de 15,3% no consumo do Hospital das Clínicas. Na escola Fernão Dias Paes, nesse mesmo programa, foram substituídas 31 torneiras convencionais por hidromecânicas. Também no programa PURA, Sabesp (2004) apud Ywashima (2005) apresenta que a instalação de 16 torneiras de fechamento automático resultou em uma redução de 25% no consumo de água da escola Vera Cruz. Observa-se que a instalação de tecnologias economizadoras retornam a pretendida redução de consumo de água, mas os valores informados nas pesquisas apresentam variação na integração das tecnologias, como também, trazem reduções com base no consumo mensal das edificações, que não podem ser comparadas com outras tipologias e soluções de intervenções. Desta forma, para efeito de obtenção de dados comparativos, para o estudo de caso deste trabalho, serão apresentados os resultados de experiências que informaram as reduções de consumo relativas aos pontos de consumo, para cada tipo de intervenção. O resumo desses estudos está representado na Tabela 9. Deca (2004) apud Ywashima (2005) apresenta as economias obtidas em uma avaliação realizada em um banheiro feminino e um banheiro masculino de uma escola municipal de São Paulo. As tecnologias estudadas consistiram de torneiras de lavatório e válvulas de mictório com fechamento automático (hidromecânicos) e bacias sanitárias de volume reduzido. Na Tabela 8 só estão os resultados para os lavatórios e mictórios. No estudo de Carvalho e Gusmão (2008), uma construtora avaliou a economia de tecnologias economizadoras em um edifício de grande porte localizado em Recife, dentro de um plano de
  • 41.
    41 ação denominado “EdifíciosSustentáveis”. Foram analisados reguladores de vazão para lavatórios, chuveiros e duchinhas, bem como torneiras hidromecânicas, todos da marca Fabrimar. Tabela 8: Redução de consumo com a instalação de tecnologias economizadoras Economia de água (%) Equipamentos economizadores Escola de São Paulo (1) Edifício de Recife (2) Regulador de vazão para lavatório - 80 Regulador de vazão para chuveiro - 70 Torneira hidromecânica - 70 Torneira hidromecânica para lavatório + 99,8 - válvula hidromecânica para mictório Fonte: (1) Adaptado de Deca (2004) apud Ywashima (2005); (2) Carvalho e Gusmão (2008) Carvalho e Gusmão (2007) revelam que as reduções obtidas estavam compatíveis com os valores informados nas especificações técnicas dos equipamentos analisados. Ainda como alternativa para racionalização do uso da água, estão os sanitários secos que têm a seguinte conceituação resumida, conforme introduzido em Teixeira e Motta (2008): Sanitário seco - é uma adaptação moderna da antiga prática de gestão de dejetos, pois não utiliza água para diluir nem transportar as fezes. Os dejetos vão para uma câmara onde a matéria orgânica se decompõe e o produto final pode ser utilizado como adubo, não havendo contaminação do sub-solo nem dos cursos d’água. Tem como principais objetivos a compostagem, que reduz o risco de infecção humana para níveis aceitáveis; a eliminação do uso de água potável para diluição dos dejetos e é uma solução para áreas que não possuem tratamento de esgoto. Os seus vários modelos, tamanhos e marcas podem ser utilizados em áreas internas e externas, com ou sem separador de urina, e são aplicáveis em vários tipos de clima, de relevo e para diferentes necessidades de uso.
  • 42.
    42 3.3. Medição Setorizada SegundoAlves (1999), a avaliação de todo um sistema de abastecimento requer um sistema de medição envolvendo macro e micro medição e esta abordagem é indispensável em um programa de conservação de água. Como conceituação geral tem-se que a macromedição é o conjunto de medições realizadas desde a captação de água bruta até os pontos de entrada para distribuição. Já a micromedição abrange a medição do consumo realizada no ponto de abastecimento de um determinado usuário, independente de sua categoria (residencial, comercial, industrial, etc.) ou faixa de consumo (ALVES, 1999). A medição de consumo subsidia a gestão da água através do conhecimento e monitoramento dessa grandeza, que pode ser feita ao longo da vida útil da edificação (MAY, 2004). Pode ser utilizado um único medidor ou implementado um sistema mais complexo com medidores que podem ser de leitura visual ou eletrônica. A instalação de medidores em unidades constituintes de um conjunto maior, objetivando conhecer o consumo individual de cada unidade e não apenas do sistema como um todo, é conhecido por medição setorizada. Desta forma, é possível a obtenção de melhores informações a respeito do consumo de água de uma determinada área, edifício ou equipamento (TAMAKI, 2004). São listados, a seguir, alguns objetivos a serem alcançados com a medição setorizada, segundo Tamaki (2004): • Domínio do consumo de sistemas específicos, uma vez que pode ser realizado o acompanhamento das medições e seu controle; • Economia de recursos financeiros e/ou da água a partir da redução das irregularidades apresentadas no perfil de consumo. • Possibilidade de cobrança pela água consumida pelos usuários. Outra questão importante, a ser analisada, é o nível que se almeja para a realização da setorização, pois esta esquematização física vai ser em função de aspectos ocupacionais, funcionais e físicos das instalações prediais que sofrerão a intervenção. No estudo de Tamaki (2004) foi apresentada a seguinte distribuição crescente para os níveis de setorização: • Entidade: referente a toda a infra-estrutura contemplada em determinada área (ex: indústria, universidade, etc.);
  • 43.
    43 • Conjunto de edifícios: conjunto que compõe uma unidade da entidade e possui identidade em comum de acordo com aspectos funcionais, administrativos, etc. • Edifício/bloco: a edificação e as partes que venham a compor a estrutura; • Ambiente: sala, sanitário, laboratório, cozinha, piscina, etc.; • Equipamento: cada equipamento que consome água, podendo ser comum ou especial. Dentre as tecnologias disponíveis de medição de água, os hidrômetros são os mais utilizados e são empregados para medir o consumo de água nas instalações prediais e industriais, apresentando a quantidade de água que escoa em intervalos de tempo relativamente longos (GONÇALVES JÚNIOR, 1997; NETTO, 1998). Eles são classificados em volumétricos (tipos de discos e de pistão) e velocimétricos ou taquimétricos (tipos de turbina unijato e multijato, Woltmann e de hélice). Conforme o seu desempenho, especialmente em baixas vazões, para as quais valores limites de vazão mínima e de transição devem ser atendidos, os hidrômetros são agrupados em três classes metrológicas: A, B, C. Os hidrômetros classe C têm maior capacidade de medição de vazões baixas que os de classe B e estes em relação aos de classe A (TAMAKI, 2004; ALVES et al., 1999). Tamaki (2004) observa que para a obtenção de um bom desempenho metrológico do hidrômetro, deve ser considerada a posição de instalação do equipamento, pois a precisão e a durabilidade podem ser afetadas devido a um posicionamento inadequado. Os pontos para instalação dos medidores podem se localizar desde o ramal predial até um ramal do subsistema de distribuição, que atenda a um determinado ponto de consumo que se queira monitorar (MAY, 2004). Selecionar e dimensionar os medidores corretamente, ou seja, determinar o tamanho, ou vazão nominal do aparelho, é um ato de relevante importância comercial e operacional. O correto dimensionamento do medidor permite escolher seu tamanho, a partir das vazões de pico e permanente do sistema, e a classe metrológica (que define a vazão mínima), a partir da menor vazão em que há necessidade de medir (NILSEN, 2005; ALVES, 1999). A instalação de um medidor de capacidade menor que a adequada em uma instalação pode ser uma causa importante de submedição, uma vez que um medidor que trabalha forçado nas vazões de pico sofrerá mais desgaste e passará a medir com erros elevados nas vazões mais baixas (ALVES et al., 1999). Os erros em medições podem causar perdas de água oriundas dos seguintes fatores: desgaste e envelhecimento dos equipamentos, instalação incorreta e inadequada seleção e dimensionamento dos medidores (NILSEN, 2005).
  • 44.
    44 Para a seleçãodo hidrômetro é importante que as condições reais de operação do medidor estejam dentro das faixas e condições de trabalho para as quais ele foi projetado e devem ser observados os seguintes fatores: Qualidade da água; Temperatura e pressão da água; Condições de instalação; Vazões de consumo. Os hidrômetros, conforme descrito em Rozas (2002), são constituídos de câmara hidráulica (carcaça do aparelho resistente a pressões da rede a às condições de campo) e relojoaria ou circuito eletrônico. Os hidrômetros de relojoaria mecânica apresentam a leitura de consumo acumulado e os eletrônicos apresentam facilidades como leituras instantâneas, data, hora, etc. No Anexo B estão apresentadas as vantagens e desvantagens dos tipos de hidrômetros, extraídas de Gonçalves Júnior (1997), Alves et al. (1999) e Nielsen (2005). A telemedição, conforme definido em AMRA (2001) apud Tamaki (2004), é “uma tecnologia da automatização da medição e da transmissão de dados de fontes remotas para estações de recebimento”. A partir do uso de um software os dados são processados, analisados, arquivados e gerenciados. Com este sistema os dados podem ser obtidos de forma mais rápida e segura, bem como podem ser obtidos novos parâmetros para gerenciamento das informações. Em Rozas (2002) e Tamaki (2004) são apresentados os componentes de um sistema de telemedição, conforme abaixo: • Unidade de medição e leitura – se configura pelo equipamento de medição (hidrômetro), o qual contabiliza e armazena os valores de consumo. Medidores de relojoaria mecânica têm que ser adaptados com contadores de pulso, enquanto os eletrônicos já possuem circuito eletrônico que possibilitam o recebimento dos pulsos e processam a informação. A saída de sinais dos medidores para o sistema de telemedição pode ser pulsada, eletrônica analógica ou digital. • Unidade de interface de medidores – este equipamento é conhecido como MIU (Meter Interface Unit) e é o responsável pela comunicação entre o hidrômetro e a rede de comunicação. Ele recebe os dados fornecidos pelos medidores e os converte de forma adequada para transporte pela rede de comunicação até a central de gerenciamento.
  • 45.
    45 • Rede de comunicação – referente ao meio de transmissão dos dados dos medidores (e unidades de interface dos medidores) à central de gerenciamento. Entre os exemplos destes meios estão: radiofreqüência, power line carrier, rede pública de telefonia fixa e móvel, TV a cabo, satélite, barramento de campo e sistemas híbridos. • Central de gerenciamento – é a responsável pelo recebimento, processamento, armazenamento e aplicação dos dados dos diversos hidrômetros. Ela pode ser local ou remota. As leituras realizadas a partir desse sistema apresentam as seguintes vantagens: • Obtenção de leituras em tempo real e com alta freqüência de recebimento, favorecendo perfis de consumo mais precisos; • Levantamento de curvas de vazão de abastecimento que permitem a visualização dos picos de vazão, das vazões mínimas diárias, do consumo diário, etc.; • Utilização das curvas de vazão para a criação de parâmetros de controle (dados de consumo). Um exemplo de implementação de uma rede de comunicação M-BUS está representado no fluxograma apresentado no Anexo C. Na Universidade de São Paulo foi realizada a instalação de medição setorizada dentro do Programa PURA-USP como instrumento de gestão da demanda de água. As ações aconteceram no campus Cidade Universitária Armando de Salles Oliveira (CUASO) no período de 1998 a 2002 (TAMAKI, 2004). O sistema teve os seguintes objetivos: • Necessidade de uma melhor informação sobre a demanda de água; • Avaliação do impacto das intervenções do PURA-USP; • Identificação de anomalias de consumo; • Possibilidade de monitoramento, em tempo real, de um grande número de consumidores simultaneamente. Ainda segundo Tamaki (2004), o sistema de telemedição adotado é o padrão M-BUS (protocolo alemão) e os hidrômetros são de relojoaria eletrônica da marca Hydrometer, do tipo velocimétrico multijato ou Woltman, DN 15 a DN 100, com vazões nominais de 1,5 m3/h a 60m3/h das classes B e C. Para a rede de comunicação foi utilizada a rede existente de telefonia fixa da USP. A estrutura montada segue a configuração apresentada no Fluxograma 3.
  • 46.
    46 Fluxograma 3: Esquema de telemedição Fonte: Tamaki (2004) Em um dos edifícios (EPUSP Engenharia Elétrica), composto por 04 (quatro) blocos, foi possível a identificação da seguinte anomalia, a partir da utilização do sistema de telemedição: um aumento de consumo registrado no medidor principal, às 22:30h do dia 09 de junho de 2002, permitiu a agilização da correção de um vazamento. A medição esperada no período era de 1 m3/h, mas a indicada foi de 15 m3/h, o que segundo características locais representava o rompimento de uma tubulação. A leitura indicava a localização da ocorrência em trecho compreendido entre o medidor principal e os de setorização. A equipe de manutenção pôde localizar o vazamento e executar o reparo de imediato, evidenciando os benefícios do sistema. 3.4. Reuso Sendo um termo que abrange várias definições, encontrou-se em Mancuso (2003) a apresentação abrangente de reuso como um instrumento de gestão, com tecnologia em níveis variáveis, a depender do fim a que se destina a água e do seu uso anterior, podendo ser dos tipos potável e não potável. Segundo WHO (2006), o reuso de águas residuárias é uma das melhores opções para conservação de água, disponíveis para regiões áridas. Asano et al (2005) acrescentam que esta alternativa é a solução para situações em que o suprimento de água já está crítico e devem ser tomadas medidas imediatas para atendimento à demanda de comunidades em crescimento. Crook (1993) informa que a prática planejada de reuso de águas residuárias tem sido utilizada há muitos anos em todo o mundo, sendo que os critérios de qualidade exigidos variam em
  • 47.
    47 função do nívelde desenvolvimento do país. Esta variação pode estar embasada em fatores como viabilidade econômica, tecnologia disponível, nível geral da saúde das populações e características políticas e sociais (CROOK, 1993). Da mesma forma, as finalidades de aplicação e as opções tecnológicas são influenciadas por fatores como: questões socioeconômicas, estrutura industrial, clima, cultura, preferência religiosa, bem como por questões políticas (UNITED NATIONS, 2005). Tabela 9: Categorias de reuso de água e aplicações típicas Categoria do reuso Exemplo de Aplicação • Irrigação de forrageiras, plantas fibrosas e de grãos, flores, pastagens. Irrigação na área agrícola • Irrigação de colheitas cultivadas para consumo humano. • Parques • Quadras escolares • Faixas verdes de ruas e estradas Irrigação de áreas paisagísticas • Campos de golfe • Cemitérios • Cinturões verdes • Gramados residenciais • Refrigeração • Alimentação de caldeiras Reciclagem e reuso industrial • Água de processamento • Uso na construção civil • Recarga de aqüíferos potáveis Recarga de aqüíferos • Controle de intrusão marinha • Controle de recalques de subsolo • Lagos e espelhos de água • Aumento de vazão Usos recreativos e ambientais • Aumento do fluxo de água • Pesca • Proteção de incêndio • Ar condicionado • Descarga de vasos sanitários Usos urbanos não potáveis • Lavagem de pisos • Combinado com a rede pública de suprimento Reuso potável • Combinado com águas subterrâneas • Direto do suprimento Fonte: Adaptado de Asano (2006) Asano et al. (2006) apontam que a maioria dos projetos para reuso de água têm sido direcionados para aplicações não potáveis, mais notadamente para irrigações paisagísticas, agricultura e usos industriais. Na Tabela 9 são apresentadas, em ordem decrescente, as áreas de aplicação das categorias de reuso, segundo o volume de uso. As aplicações de reuso em ambientes urbanos ainda não se apresentam com grande volume de adesão, em relação à irrigação que, como foi apresentado no inicio, é a atividade de maior
  • 48.
    48 consumo de águana maioria das regiões e por isso deve ser um alvo de maior interesse para a aplicação do reuso. No Brasil, segundo Gonçalves et al (2006), ainda não existe uma regulamentação para o reuso e as experiências no gerenciamento de águas cinzas são pouco consistentes para que sejam universalizadas. Ele cita os seguintes benefícios da prática do reuso, considerando o âmbito das edificações: • Economia de água potável • Redução na produção de esgoto sanitário • Redução do consumo de energia elétrica Mesmo indicando o reuso como forma de reduzir o consumo de água e o volume de efluentes lançados no meio ambiente, Mierzwa (2002) destaca que esta prática “apresenta limitação e, se não for planejada de forma adequada, pode por em risco os processos nos quais esta prática esteja sendo aplicada ou inviabilizar o lançamento do efluente remanescente para o meio ambiente”. Crook (1993) informa que para aceitabilidade do reuso da água, é necessário uma análise da sua qualidade física, química e microbiológica, independente do fim a que se destina. Já Mancuso (2003) acresce, como premissas para o reuso, a aceitação da água pelo usuário e a preservação do ambiente. Considerando a questão cultural como um forte fator a ser trabalhado para uma implantação mais ampla da alternativa de reuso da água, Hespanhol (2004) relata que em uma pesquisa realizada, com potenciais moradores de um prédio, houve rejeição para a utilização de água em descargas que fosse resultante de outros processos. Já na pesquisa desenvolvida por Cohim e Cohim (2007), com professores de nível médio de uma escola pública em Salvador, houve indicativos de disponibilidade ao reuso, sendo esta decrescente, na medida em que o reuso estava mais próximo do contato humano. Eles recomendam que, antes da aplicação de novas tecnologias, a comunidade impactada seja observada, conhecendo-se os seus saberes e valores, a fim de tornar possível a sua mobilização e envolvimento no processo. Ornelas (2004) salienta que algumas dificuldades têm impactado a implantação de reuso urbano no Brasil. Dentre elas ele cita: falta de divulgação da técnica devido à falta de conscientização da população relativa à preservação dos recursos hídricos e energéticos; pouco esclarecimento da população quanto à segurança dos sistemas de tratamento; ausência de legislação e normas técnicas sobre o assunto e inexistência de motivação para o empreendedor, por parte dos poderes públicos.
  • 49.
    49 No presente trabalhoserão enfocados os aspectos relativos à aplicação de reuso no ambiente urbano, mais precisamente no que se refere às águas residuárias originárias de edificações com caracterização doméstica. As águas residuárias domésticas podem ser divididas em águas cinzas e águas negras. As águas negras são caracterizadas pela presença de coliformes fecais e alta concentração de matéria orgânica, provenientes de descargas sanitárias e pias de cozinha. As águas cinzas são aquelas que não são contaminadas por fezes e urina e são originárias de lavatórios, chuveiros, banheiras, máquinas de lavar roupas e louças, lavanderias e pias de cozinha (WHO, 2006). A Ilustração 1 apresenta uma configuração de reuso intradomiciliar, onde a coleta das águas residuárias cinza, provenientes dos banhos, lavatórios e lavagens de roupas, é recuperada através de tratamento adequado e tem o seu reuso em descargas de vasos sanitários, lavagens de pisos, veículos, rega de jardins e outras aplicações (ORNELAS, 2004). Ilustração 1: Esquema de reuso intradomiciliar Fonte: Ornelas , 2004 3.4.1. Qualidade e Tratamento das Águas Cinzas Na sua composição, com base em estudos realizados no Brasil e no exterior, as águas cinzas apresentam teores elevados de matéria orgânica, de sulfatos, turbidez e contaminantes fecais em níveis moderados, não sendo, dessa forma, recomendada a sua aplicação direta sem um tratamento prévio (DIXON et al., 1999 apud GONÇALVES et al, 2006).
  • 50.
    50 WHO (2006) comentaque em uma residência há uma variação diária da qualidade, em função das atividades dos seus ocupantes e da fonte de água, podendo essas águas apresentar em sua composição os seguintes itens: sabão, detergentes, cabelos, óleos de banho, sujeiras, produtos químicos oriundos dos cosméticos e mesmo urina. Apesar das águas cinzas conterem bactérias, parasitas e viroses, WHO (2006) destaca que o poluente de maior impacto é o detergente com altas concentrações de sódio e fósforo. Em função da destinação, a que se propõe a água cinza, haverá um tipo de tratamento adequado, a fim de obterem-se níveis de qualidade apropriados para o uso requerido (NSW HEALTH, 2000; ORNELAS, 2004). O tratamento das águas residuárias pode abranger diferentes níveis, classificados como primário, secundário e terciário, conforme informado em Gonçalves et al (2006), sendo que os processos de tratamento podem ser similares aos utilizados para esgoto sanitário, ressalvando- se as exigências de qualidade em se tratando de reuso em edificações. Cohim e Kiperstok (2007) informam, que do ponto de vista energético, é mais vantajoso tratar a água cinza junto à fonte geradora, pois evita-se os grandes percursos que seriam necessários no processo de condução da água, a partir de uma unidade centralizada. Estudando a avaliação do risco de reuso da água cinza, com base em dados de literatura, Cohim e Kiperstok (2007), se utilizaram da ferramenta AQRM (Avaliação Quantitativa de Risco Microbiológico), para definição da qualidade da água de reuso requerida para descarga de vaso sanitário, lavagem de roupa e irrigação de jardim. Eles modelaram o sistema para as espécies Rotavirus, Campylobacteria e Cryptosporidium que representam os piores casos de risco. Foram obtidos os seguintes resultados: a probabilidade de infecção em uma exposição tem maior potencial de risco para o rotavirus; para o Cryptosporidium o risco para todos os usos se mostrou menor do que os valores de referência; o risco de infecção por rotavirus é superior ao recomendado pela OMS (Organização Mundial de Saúde), mesmo para usos de menor exposição e foi concluído que ele, por suas características, é o organismo de referência para a AQRM. 3.4.2. Quantificação de Águas Cinzas A quantidade de águas cinzas geradas em uma residência é influenciada por fatores como quantidade de habitantes, faixa etária dos ocupantes, características do estilo de vida, padrões de uso da água, custo da água e clima (NSW HEALTH, 2000; WHO, 2006).
  • 51.
    51 Na Tabela 10,obtida em NswHealth (2000), está uma representação aproximada do total de águas cinzas em relação ao total de águas residuárias geradas em uma residência. Os dados foram obtidos com base em média estimada em diferentes países. Tabela 10: Percentual aproximado de águas residuárias geradas em um domicílio Total de Água Residuária Total de Água Cinza Origem da Água Residuária % L/dia % L/dia Toalete 32 186 - - Lavatório 5 28 7 28 Banho / chuveiro 33 193 48 193 Cozinha 7 44 11 44 Lavanderia 23 135 34 135 Total 100 586 100 400 Fonte: NswHealth (2000) Observa-se que o total de águas cinzas representa 68% das águas residuárias e que o maior quantitativo gerado de águas cinzas está no uso de água para banho. Pode-se inferir que para edificações públicas comerciais, que não possuem chuveiros, a demanda de águas cinzas tende a ser acrescida de outra fonte alternativa para substituir a água potável. Gonçalves et al (2006) informa que a adoção de águas cinzas para usos não potáveis não traz riscos consideráveis de falta da água de reuso, uma vez que, enquanto houver pessoas utilizando as instalações hidro-sanitárias haverá a geração do efluente a ser reusado. Acrescenta que mesmo havendo uma diferença temporal na produção da água de reuso, esta pode ser armazenada para o momento do uso. 3.4.3. Aplicações do Reuso em Edificações No Fluxograma 4 é apresentado o sistema utilizado na estação de tratamento de águas cinzas (ETAC) em um prédio localizado na Universidade Federal do Espírito Santo (UFES), como experiência do PROSAB (Programa de Pesquisa em Saneamento Básico).
  • 52.
    52 Fluxograma 4: Sistema da ETAC da UFES Fonte: Gonçalves, Simões e Wanke (2008) A ETAC foi construída em fibra de vidro, tendo os processos de tratamento distribuídos em compartimentos internos. No processo foi utilizada a combinação de reator anaeróbio compartimentado (RAC) e filtro biológico aerado submerso (FBAS), seguido de filtração terciária (filtro terciário com tela de aço inox) e desinfecção com pastilha de cloro. O sistema foi projetado para uma população de 60 pessoas (24 l/hab/dia), com reuso destinado a descargas de vasos sanitários. Os resultados do monitoramento de parâmetros indicou que a maior parte dos compostos presentes na água cinza bruta foi removida no tratamento biológico (GONÇALVES et al, 2006). No estudo de Gonçalves, Simões e Wanke (2008) são apresentados exemplos de aplicação de reuso em 03 empreendimentos do tipo “edifícios verdes”, que são edificações concebidas com características ecologicamente corretas. Nesses edifícios são projetadas a segregação das águas residuárias em águas cinzas e negras, bem como duas linhas independentes para o abastecimento de águas de reuso e potável. O estudo foi realizado em um hotel localizado no Rio de Janeiro e em dois prédios residenciais de luxo, localizados em Vitória, com estações de tratamento (ETAC) instaladas nas áreas dos empreendimentos. No hotel o consumo médio de água é de 44 m3/dia e a demanda dos vasos sanitários é de 13,3 m3/dia, tendo sido obtida uma redução de 29% no consumo de água, após a implantação do sistema de reuso. Os prédios residenciais ainda estavam em fase de conclusão, na época do estudo, mas havia uma previsão de redução de 30% do consumo de água potável. Do total de águas residuárias, foram previstos 55% de águas cinzas para os dois prédios.
  • 53.
    53 3.5. Aproveitamento daÁgua de Chuva O aproveitamento de água de chuva para diversos fins é uma prática que vem desde a antiguidade quando se utilizavam armazenamentos temporários em reservatórios naturais construídos nas depressões entre rochas, como também em contêineres ou cisternas (GOULD, 1999). Com a evolução dos tempos, as técnicas de captação de água de chuva foram aprimoradas e passaram a serem utilizadas não só em locais onde se verificam real escassez de recursos hídricos ou ausência do abastecimento de água tratada. Atualmente, segundo Philippi et al. (2006), diversos setores da sociedade, como indústrias, instituições de ensino e estabelecimentos comerciais têm adotado a prática do aproveitamento de água de chuva visando fins rentáveis e estratégias de marketing, uma vez que assim serão inseridas no grupo de empresas com responsabilidade social e ambiental ou ecológica. Com essa prática, conforme Philippi et al. (2006), as empresas estão contribuindo para a redução do consumo de água potável e do volume de água nas galerias pluviais, como também com a diminuição da contaminação das águas de escoamento superficial. Os sistemas de água de chuva consistem basicamente da captação, distribuição e armazenamento da água de chuva, para uma variedade de propósitos como irrigação, uso doméstico, incluindo consumo potável, recarga de aqüíferos e redução da contribuição de água para enchentes (MAY, 2004; BROWN, 2006). Philippi et al. (2006) orientam que nas áreas urbanas deve-se direcionar o uso da água da chuva para fins não potáveis, como lavagem de roupas, descarga de sanitários, rega de jardins, lavagem de pisos e automóveis. Estes usos estão previstos na NBR 15527 (ASSOCIAÇÃO..., 2007) que entrou em vigor no dia 24 de outubro de 2007 e era uma das lacunas para o uso da água de chuva no Brasil, observada por diversos autores. Ainda assim, a norma brasileira só fornece os requisitos para o aproveitamento de água de chuva de coberturas em áreas urbanas para fins não potáveis, ficando a pendência de normalizações para direcionamento do seu uso para fins potáveis. São muitos os modelos que têm sido utilizados para a construção de um sistema de captação e aproveitamento da água de chuva (RAINDROPS GROUP, 2002), ficando a cargo de cada projetista montar o modelo mais adequado para a situação em vista. O telhado é normalmente a área utilizada para captação, mas outras áreas impermeabilizadas como pátios, lajes, estacionamentos e calçadas também podem ser úteis, a depender da destinação da água. Na Ilustração 2 é apresentada uma forma de captação utilizando-se telhado cerâmico e reservatório de auto-limpeza.
  • 54.
    54 Ilustração 2 Sistema de captação de água de chuva Fonte: Tomaz (1998) apud May (2004) O tipo de material a ser utilizado na área de captação vai influenciar na quantidade de água a ser aproveitada, em função da textura que vai determinar a capacidade de fluxo. A escolha do tipo de telhado vai ser determinante, também, na qualidade desejada para a água captada, pois alguns materiais podem conter toxinas que não tornam o uso adequado para consumo humano (MAY, 2004; BROWN, 2005). Para transporte da água captada para os reservatórios de armazenamento são utilizados condutores horizontais, que são as calhas constituintes do telhado, e condutores verticais que são tubos para o transporte gravitacional ou bombeado da água coletada. Os materiais mais utilizados para estes condutores são o PVC, o alumínio e o aço galvanizado. 3.5.1. Qualidade e Tratamento Segundo Philippi et al. (2006), um sistema de aproveitamento de água de chuva deve considerar a qualidade da água da chuva nas seguintes situações: • Chuva atmosférica – sua composição vai ser influenciada pelas atividades que podem estar sendo desenvolvidas na área de influência do projeto, ou seja, instalações industriais, atividades agrícolas e obras de construção civil podem emanar poluentes que alterem as características da água de chuva.
  • 55.
    55 • Passagem da água de chuva pela área de captação - as características da água de chuva podem sofrer alterações em função de contato com contaminantes existentes na superfície de captação, como fezes de passarinhos. • Armazenamento em cisternas e reservatórios – materiais carreados para o fundo do tanque de armazenamento podem comprometer a qualidade da água de chuva, devendo-se proceder a limpezas periódicas para remoção de impurezas. Considerando que o volume inicial de chuva captado contém maior concentração de poluentes, tanto do ar quanto do contato com a superfície de coleta, Gould (1999) e May (2004) aconselham que uma determinada quantidade desse volume seja desviada e não venha a ser lançada no tanque de armazenamento. Este procedimento pode ser feito com a utilização de um reservatório de auto-limpeza, como o apresentado em May (2004), que só libera o fluxo para o tanque de armazenamento quando a torneira de bóia indica o volume máximo permitido no reservatório de auto-limpeza. Quando se contempla o uso de água de chuva para fins potáveis, as opiniões se divergem quanto a esta possibilidade devido à qualidade da água que pode ser afetada pelas condições descritas acima (BROWN, GERSTON, COLLEY, 2005). Gould (1999) informa que nenhuma fonte de água é 100% segura e que um conjunto de fatores associados é que vão determinar o nível de risco para o consumo humano. São eles: a concentração de elementos patogênicos e toxinas presentes na água, o nível de exposição e o impacto dos agentes de infecção, bem como a vulnerabilidade da população em questão. Segundo Group Raindrops (1995) apud Philippi et al. (2006), os requisitos de qualidade dependem do tipo de uso a ser feito da água (Tabela 11). Tabela 11: Diferentes qualidades de água para diferentes aplicações Uso requerido pela água Tratamento necessário Irrigação de jardins Nenhum tratamento Cuidados para manter o equipamento de Prevenção de incêndio, condicionamento de ar estocagem e distribuição em condições de uso Fontes e lagoas, descargas de banheiros, Tratamento higiênico, devido o possível lavação de roupas e lavação de carros contato do corpo humano com a água Piscina/banho, consumo humano e no preparo Desinfecção, para a água ser consumida direta de alimentos ou indiretamente Fonte: Group Raindrops (1995) apud Philippi et al. (2006)
  • 56.
    56 3.5.2. Armazenamento O reservatóriopara armazenar a água captada, que vai ser distribuída para as destinações concebidas, é considerado um dos itens mais dispendiosos do sistema, em função do seu dimensionamento (MAY, 2004). Dados pluviométricos locais, padrões climáticos, dimensões da área de coleta, coeficiente de runoff, número de usuários e índices de consumo são alguns fatores citados em ITDG (2005) que influenciam na determinação de um tanque de armazenamento de água de chuva. Os volumes de reservação podem ser reduzidos, caso a região apresente altos índices pluviométricos e uma distribuição equilibrada de chuvas ao longo do ano (COHIM, ALMEIDA e KIPERSTOK, 2007). De forma similar aos tanques de água potável, os tanques de armazenamento devem ser bem conservados e mantidos em áreas com boas condições sanitárias, devendo-se programar inspeções rotineiras para verificação de aberturas que comprometam a qualidade da água armazenada (CTAHR, 2000). O volume de água de chuva que pode ser aproveitado, após captação, não é o mesmo volume precipitado (TOMAZ, 2003). Para determinação desse volume é utilizado um coeficiente de escoamento superficial obtido pelo quociente entre a água que escoa superficialmente pelo total da água precipitada. Este indicador é denominado de Coeficiente de Runoff e é encontrado na literatura com diferentes valores, influenciados pela declividade da área de captação, pelo material e pela região. Na Tabela 12 estão valores para o coeficiente de runoff, adotados em alguns países, conforme apresentado em Tomaz (2003). Tabela 12: Coeficientes de runoff adotados para aproveitamento de água de chuva Local Coeficiente de runoff (C) Flórida 0,67 Alemanha 0,75 Austrália 0,80 Arnold Pacey e Adian Cullins 0,80 Ilhas Virgens 0,85 Fonte: Tomaz (2003) A disponibilidade de área para coleta, a precipitação atmosférica do local e o coeficiente de runoff são fatores representativos no cálculo da quantidade de água de chuva a ser
  • 57.
    57 armazenada (CUNHA, 2004).Tomaz (2003) indica a adoção do valor de 0,80 para o coeficiente de runoff. Existem diferentes métodos para dimensionamento de um tanque de armazenamento que variam em sofisticação e complexidade, sendo que a escolha será feita em função do tamanho e sofisticação do sistema e seus componentes, da viabilidade de ferramentas para uso de determinado método e da habilidade do projetista (ITDG, 2005). No estudo de Cohim, Almeida e Kiperstok (2007) foi desenvolvido um modelo para dimensionamento econômico de reservatório de água de pluvial que utiliza uma planilha eletrônica onde são inseridos os seguintes dados: dados de consumo, série de precipitação diária, área de captação e coeficiente de captação. O sistema permite a obtenção da taxa de atendimento à demanda anual para diferentes volumes de reservatórios e é possível também, acompanhar o balanço hídrico diário calculado a partir de gráficos. O sistema desenvolvido considera o abastecimento público funcionando em paralelo com o de água de chuva, mas de forma separada, de tal modo que o reservatório de água de chuva, quando cheio, atenderá a demanda não potável, ficando o abastecimento público para os períodos de estiagem. O modelo introduzido por Cohim, Almeida e Kiperstok (2007), para o cálculo do balanço hídrico diário, utiliza dois métodos de cálculo em que no Método I é considerado que a entrada e saída de água pluvial no sistema ocorrem de forma simultânea, e no Método II estas ocorrem em momentos distintos. Um fluxograma apresentando esse modelo encontra-se no Anexo D. 3.5.3. Resultados de Experiências Tanto Ayub (2005) quanto Southface (2002) afirmam que os custos iniciais para implantação de um sistema de água de chuva são altos, mas que o retorno ocorre em espaço de tempo satisfatório. O estudo de Coombes (2002), realizado em um condomínio residencial de Newcastle (Austrália), apresentou resultados interessantes em relação aos itens discutidos sobre os sistemas de captação de água de chuva. Ele analisou o uso da água de chuva para suprimento residencial de água quente para higiene e usos externos e concluiu o seguinte: • O uso de armazenamento de água de chuva traz grandes benefícios econômicos para a comunidade e reduz impactos ambientais;
  • 58.
    58 • Na analise da qualidade da água de chuva dos telhados, os resultados para concentrações de amônia, ferro e chumbo excederam os parâmetros locais, mas todas as amostras coletadas no tanque de armazenamento e no sistema foram concordantes com os parâmetros do local. • O uso da água de chuva reduziu de 11% a 40% a utilização do sistema principal. Heyworth et al. (1998) apud Philippi et al. (2006) comentam que estudos obtidos na Austrália, com sistemas de aproveitamento da água de chuva, indicam uma economia no consumo de água nas residências de 45% e de até 60% na agricultura. Philippi et al. (2006) apresentam uma experiência do PROSAB, realizada em um prédio no Parque Experimental do Núcleo Água, localizado no Campus Universitário de Goiabeiras em Vitória (ES). A caracterização da água de chuva, em pontos distintos do processo de captação, concluiu que um tratamento simplificado, baseado na retenção de folhas e eliminação de, pelos menos, 1,0 mm de chuva, resulta uma água com qualidade compatível para ser utilizadas para fins não potáveis. 3.6. Campanhas de Educação Em análise às primeiras campanhas realizadas com vistas à implementação de programas de conservação de água, Cárdia e Alucci (1999) avaliaram que naquele primeiro momento não houve um sucesso na abordagem e citam fatores como os listados a seguir, que influenciaram esse resultado: As campanhas apresentavam programas de conservação voltados, basicamente, para a racionalidade econômica do consumidor e suportadas em incentivos e desincentivos econômicos, como subsídios para a aquisição de equipamentos de menor consumo, redução de impostos, tarifas progressivas, multas, etc. Não consideraram fatores que influenciam na tomada de decisões das pessoas, como a busca de maximização de status, segurança e conforto. Considerou-se que apenas informar às pessoas sobre os problemas sócio-ambientais relativos à escassez de água seria suficiente para motivá-las à adoção de mudança de comportamento quanto ao combate aos desperdícios, vazamentos, etc. Dentro de um outro enfoque, mais atual, as campanhas de programas de conservação de água devem estar voltadas para soluções que não sejam dependentes da colaboração contínua dos cidadãos (via mudanças de hábitos), e estarem mais voltadas para a adoção de equipamentos de alta eficiência, que garantam uma redução automática e duradoura no consumo de água,
  • 59.
    59 independentemente da maneiracomo são utilizados. Dentre as recomendações listadas por Cárdia e Alucci (1999) estão: As campanhas devem ter continuidade e não acontecerem apenas em momentos de crise. A educação para a conservação de água deve começar de preferência nas escolas, sensibilizando as crianças. O perfil da população vai influenciar nos resultados e, portanto, o formato das campanhas deve estar direcionado para o tipo de escolaridade, faixa etária e outros aspectos relevantes. Os meios de comunicação utilizados devem considerar o tipo de público, atentando- se para as diferentes habilidades cognitivas, motivações e capacidade de atenção. As informações veiculadas devem ter formato atraente e conteúdo mínimo objetivo para que possam ser convidativas e envolver a audiência. As campanhas de informação e educação devem enfatizar de maneira clara e simplificada os argumentos econômicos em favor da conservação de água, mostrando que as pessoas não ganham, mas deixam de perder dinheiro com ela. Como reforço e acréscimo na sensibilização para adoção de programas de conservação de água, Agência (2005) cita que também devem ser abordadas questões referentes a objetivo da conservação da água; vantagens econômicas e ambientais da redução de volume de água e de esgoto tratado; redução de gastos com as contas de água e de energia e possibilidade de atendimento a um maior número de usuários. Como fator motivador, Oliveira (1999) sugere a premiação para usuários, decorrente da participação efetiva na redução do consumo de água, que pode ser avaliada por ações de mudança comportamental ou agente no processo, informando irregularidades nos sistemas. A fim de que os resultados de uma campanha de educação possam ter um alcance além da área restrita de implantação do programa de conservação de água, ANA (2005) propõe que os usuários sejam estimulados a levar as informações e conhecimentos obtidos para suas residências e demais ambientes de convívio.
  • 60.
    60 3.7. Caracterização doConsumo de Água Um dos resultados almejados para o presente trabalho é a determinação de indicadores de consumo de água para as instalações em estudo, que contemplam as informações que podem ser obtidas, a partir do conhecimento dos consumos específicos de água de determinada edificação. Rocha, Barreto e Ioshimoto (1998) informam que esse conhecimento é denominado de caracterização do consumo de água de uma determinada tipologia predial e que esta varia, dentre outros aspectos, em função do clima e de fatores culturais. Segundo Oliveira (1999), antes da implementação de quaisquer ações para redução de desperdícios e dos volumes de água utilizados em um sistema, é importante a análise de como a água é consumida e quais são os pontos de maior consumo que variam em função da tipologia predial. Neste item são apresentados dados da literatura que podem ser confrontados com os levantamentos do estudo, uma vez que para a tipologia em estudo não foram identificados trabalhos que pudessem ser utilizados como referência. Oliveira (1999) propõe que a auditoria do consumo envolva as etapas de determinação do histórico do indicador de consumo de água e a realização de levantamento das características físicas e funcionais do sistema hidráulico e das atividades desenvolvidas no edifício. Neste caso, o indicador de consumo é obtido da relação entre o volume de água consumido, em um determinado período, e o número de agentes consumidores nesse mesmo período, que são definidos em função da tipologia e das atividades desenvolvidas na edificação. Agência (2005) informa que “o agente consumidor é a variável mais representativa do consumo em uma determinada tipologia de edificação” e que as unidades que expressam os indicadores de consumo variam conforme a edificação, podendo assumir, dentre outros, os seguintes valores: litros/pessoa.dia, litros/aluno.dia, litros/leito.dia e litros/m2.dia. Na Tabela 13 estão alguns exemplos de agentes consumidores, conforme a edificação em estudo. Tabela 13: Exemplos de agentes consumidores Tipologia Agente Consumidor Unidade Edifício residencial Pessoas (moradores) Litros/pessoa/dia Edifício de escritórios Pessoas (ocupantes) Litros/pessoa/dia Escola Alunos Litros/aluno/dia Hospital Leitos funcionantes Litros/leito/dia Restaurante (cozinha industrial) Refeições preparadas Litros/refeição preparada Fonte: Adaptado de Oliveira (1999)
  • 61.
    61 Como para umgrande número de tipologias, os agentes consumidores são representados pela população, Oliveira (1999) alerta para o tipo de população a ser definida, uma vez que ela pode ser fixa ou flutuante. A população fixa é aquela que faz uso da edificação em termos de permanência contínua e a flutuante não tem freqüência e horário fixos. Em consonância com o que já foi exposto, mas acrescentando outros fatores, Agência (2005) informa os seguintes aspectos que devem ser considerados para a definição do indicador de consumo: • Tempo de permanência do agente consumidor no local; • Caracterização dos agentes consumidores; • Desconsideração de valores atípicos no período de levantamento do consumo; • Para consumos sazonais calcular a média aritmética e o desvio padrão do consumo e analisar se os valores estão na faixa pretendida; • Para um mesmo tipo de edificação pode ocorrer variação no valor do indicador de consumo, em função de hábitos dos usuários; De acordo com Gonçalves et al (2005), o indicador de consumo não deve se ater apenas à quantidade de água por agente consumidor em um determinado período, devendo ser utilizado para estimativas iniciais e como valor de referência para avaliação da sustentabilidade de novas e/ou existentes edificações. Desta forma, o indicador deve ser utilizado, também, para definição de ações a serem empregadas em programas de uso racional da água. Resultados de pesquisas, a maioria de outros países, definiram uma média de consumo diário para diferentes tipos de edificações e foram compilados por Tomaz (2000). Na tabela 14 estão alguns valores selecionados, com suas correspondentes fontes, para análise no presente trabalho. No Anexo E estão contemplados outros indicadores resultantes da referida compilação. Estes indicadores servem de referência para projetos, mas devem ser adotados com critério, visto que foram obtidos em diferentes países com costumes, hábitos e climas variados. Além da determinação de indicadores, as distribuições de consumo de água nas diversas atividades e pontos de consumo também fazem parte da caracterização de consumo de uma edificação.
  • 62.
    62 Tabela 14: Indicadores de consumo de água por tipologia de edificação Tipologia Unidade Valores Origem 80 Macintyre, 1982 Alojamento provisório de Litros/dia/pessoa 151 Salvato, 1982 obra 80 Melo e Netto, 1998 Canteiro de obras Litros/operário/dia 60 a 100 Melo e Netto, 1998 Litros/dia/empregado 65 Syed R. Qasim, 1994 Edifício de escritórios Litros/dia/ocupante efetivo 50 a 80 Macintyre, 1982 Litros/dia/m2 4 Hoddinot, M., 1981 Fábricas (excluído o Litros/dia/empregado 50 DMAE, 1988 processo industrial) Sala de refeições Litros/dia/refeição servida 26 Salvato, 1982 Lavagem de pátios e Litros/dia/m2 1a2 Melo e Netto, 1998 calçadas Fonte: Adaptado de Tomaz (2000) Na Tabela 15 estão apresentados resultados de estudos que trazem as distribuições de consumo de água em edificações do tipo residencial. Os estudos selecionados são referentes a levantamentos realizados no Brasil e no exterior e servem como ilustração para comprovar que hábitos, climas, culturas e outros parâmetros influenciam na caracterização do consumo, mesmo em se tratando de uma mesma tipologia predial. Os dados do IPT são resultados de um monitoramento piloto realizado em, apenas, um apartamento de um conjunto residencial de baixa renda na cidade de São Paulo. Para obtenção dos consumos foram utilizados hidrômetros instrumentados e data-logger, com medições realizadas em um período de 10 dias. O apartamento possuía bacia sanitária com caixa acoplada, com volume de descarga maior que 8 litros, e chuveiro elétrico. Como informações adicionais, a residência era ocupada por 4 moradores e não foram identificados pontos de consumo que configurassem o uso externo de água (ROCHA; BARRETO e IOSHIMOTO, 1998). Na pesquisa da UFBA, Cohim, Kiperstok e Almeida (2008) realizaram levantamentos em nove residências de um condomínio para população de baixa renda localizado em Simões Filho, Região Metropolitana de Salvador, objetivando a caracterização do consumo nessa tipologia. Para as medições foram instalados hidrômetros nos pontos de consumo e na entrada das residências, com leituras diárias realizadas pelos próprios moradores. As casas possuíam uma média de 3,3 habitantes e os vasos sanitários eram do tipo sobrepor com volume útil de 6,8 litros.
  • 63.
    63 Tabela 15: Comparação da distribuição de consumos de água em edificações domiciliares Nova Zelândia (3) IPT (1) UFBA(2) Pontos de Consumo (%) (%) (%) Verão Inverno Bacia Sanitária 5 18 17 19 Chuveiro 55 21 22 27 Lavatório 8 10 12 14 Pia de Cozinha 18 31 - - Tanque 3 20 - - Máquina de Lavar Roupa 11 - 20 24 Máquina de Lavar Louça - - 1 1 Banheira - - 2 3 Diversos - - 0 0,4 Uso externo - - 22 8 Total 100 100 100 100 Consumo per capita (l/habitante.dia) 109 64±19 204 168 Fonte: (1) Rocha, Barreto e Ioshimoto (1998); (2) Cohim, Kiperstok e Almeida (2008); (3) Heinrich (2007) Os resultados apresentados para a Nova Zelândia foram obtidos a partir de um estudo apresentado em Heinrich (2007), onde 12 residências serviram de amostra para desenvolvimento de metodologia que objetivava monitorar os usos finais de água. Neste trabalho foi utilizado o armazenador tipo data-logger, configurado para pulsos a cada dez segundos, tendo a medição durado oito meses, compreendendo períodos de inverno e verão. Segundo Heinrich (2007), as residências possuíam uma média de 2,7 moradores e as descargas tinham volume médio de 6,2 litros. Comparando os resultados da UFBA com os dados do IPT, observa-se que apesar de serem residências de baixa renda, há grande divergência na distribuição de consumos dos pontos em comum, e que o chuveiro é o maior contribuinte na residência do IPT, contra a pia de cozinha no estudo da UFBA. Isso pode ser justificado pelos hábitos dos moradores em relação ao tempo de permanência nas residências, que proporciona uma variação de uso desses equipamentos. Outro fator pode ser a vazão de cada equipamento, uma vez que as descargas do estudo do IPT têm maior volume e apresentam um percentual menor de consumo, em relação às residências da UFBA. Uma grande semelhança foi encontrada entre os valores relativos da Nova Zelândia e os resultados da UFBA, principalmente para caixas de descarga, considerando que o número de moradores situa-se em uma mesma faixa, bem como os volumes das caixas de descarga.
  • 64.
    64 Já em termosde consumo per capita, os estudos apresentam valores bem divergentes, devendo, para melhor análise, serem necessários mais dados referentes às unidades estudadas para que se possam definir parâmetros de comparação de consumo. Como exemplos de composição de consumos de água que podem ser utilizados para comparação com as edificações deste estudo, serão apresentados os levantamentos realizados em edifícios comerciais, no trabalho apresentado por Kammers (2004). O estudo foi realizado na cidade de Florianópolis e tinha como objetivo a obtenção dos usos finais de água em edifícios públicos, a partir de uma amostra de dez prédios. Para efeito de comparação, foi selecionado apenas um dos prédios do referido estudo por este possuir características mais próximas dos prédios de escritórios a serem analisados no presente trabalho. Desta forma, a distribuição de consumos de água representada no Gráfico 4 é referente a um prédio de dois andares, com população de 165 pessoas, constando dos seguintes pontos de consumo: 2 torneiras comuns, 21 torneiras de fechamento automático, 15 caixas de descarga com caixa acoplada de 12 litros e dois mictórios com válvula de fechamento automático. Nos levantamentos de campo as vazões das torneiras apresentaram uma média de 0,14 l/s, com uma freqüência de uso de 3,25 vezes ao dia e duração de 11,67 segundos. Os vasos sanitários obtiveram freqüência de uso de 2,13 vezes ao dia, e os mictórios apenas uma vez. Foi definido para os mictórios uma vazão de 0,07 l/s. 2% 9% Vaso Sanitário 18% 1% Mictório T orneira Limpeza 14% 56% Cafeteiras Irrigação Jardim Gráfico 4: Usos finais de água em prédio público Fonte: Kammers (2004) Verifica-se que as distribuições de consumo de água nessa tipologia são bem diferenciadas das tipologias residenciais, tendo um peso maior nos vasos sanitários e torneiras,
  • 65.
    65 considerando-se a inexistênciade chuveiros e sistemas de refrigeração, que são grandes consumidores de água. 4. ESTUDO DE CASO: INSTALAÇÕES DE EMPREITEIRAS DA REFINARIA LANDULPHO ALVES DE MATARIPE (RLAM) Este capítulo dedica-se à caracterização das Instalações de Empreiteiras, objeto de estudo do presente trabalho, quanto à sua distribuição física e funcional e sistema hidro-sanitário, bem como à apresentação da Refinaria Landulpho Alves de Mataripe (Rlam), onde estão inseridas estas Instalações. 4.1. Apresentação da RLAM A RLAM é uma das unidades de refino da empresa Petróleo Brasileiro SA (Petrobras) e está situada às margens da Baía de Todos os Santos, em seu extremo norte, na região denominada de Bacia do Recôncavo Norte. Distante 56 Km de Salvador, a RLAM localiza-se no Km 4 da rodovia BA-523, no distrito denominado de Mataripe, pertencente ao município de São Francisco do Conde no Estado da Bahia. Classificada como um complexo industrial de grande porte ocupa uma área total de 6 400.000 m2, sendo que, aproximadamente, 2 300 000 m2 são de área construída. A RLAM processa petróleo de diversas regiões do país, sendo que 65% do petróleo é produzido nas regiões Norte e Nordeste. Desde dezembro de 1997, ela ocupa o segundo lugar como a maior unidade de refino do Brasil, em capacidade de processamento, do Sistema Petrobras. Isto se deve às diversas ampliações por que passou, possibilitando que sua produção chegasse a 306 mil barris diários de petróleo. Na sua produção estão cerca de 35 derivados comerciais, como a gasolina, o diesel e o querosene. Além destes, estão outros produtos, como naftas, alguns solventes, fluido para isqueiro, asfaltos, lubrificantes para várias aplicações, gases industriais e de uso doméstico, e produtos para a indústria alimentícia e petroquímica. A RLAM está localizada entre dois rios: o Rio dos Papagaios e o Rio São Paulo, na área de uma antiga fazenda.
  • 66.
    66 O total deágua consumida na RLAM é de 16 800 m3/dia (700 m3/h), sendo que o suprimento de água é realizado através da captação em três mananciais: Rio Catu – está localizado a 40 km da RLAM e está inserido na bacia hidrográfica do rio Pojuca. O fornecimento de água deste manancial apresenta um valor médio de 10 750 m3/dia (448,00 m3/h). Represa Pedra do Cavalo – esta represa é operada pela EMBASA (Empresa Baiana de Águas e Saneamento) e está localizada na bacia do rio Paraguaçu com uma contribuição aproximada de 6 050 m3/dia (252,00 m3/h). Represa São Paulo (Coréia) – está localizada a 6 km da RLAM. Existem duas Unidades de Tratamento de Águas (ETA) na RLAM (U-52A e U-52B) que atendem, atualmente, as seguintes demandas: • RLAM: Água desmineralizada / água polida, água clarificada, água filtrada, água industrial, água potável, água de máquinas e água de resfriamento. • DTBASA / TRANSPETRO: Água industrial • TERMOBAHIA: Água polida 4.2. Caracterização das Instalações de Empreiteiras As Instalações de Empreiteiras da RLAM foram construídas no ano de 2002, em uma área afastada do ambiente industrial, com o objetivo de concentrar a infra-estrutura necessária para as empresas que prestam serviços de rotina, evitando a distribuição irregular de instalações provisórias nas áreas da Refinaria. Essas instalações ocupam uma área de 36.400 m2, contemplando os seguintes prédios: oito Módulos de Vestiários, um Prédio de Escritórios, um Refeitório, uma Oficina de Montagem Industrial, uma Oficina de Manutenção Predial, uma Oficina de Construção Civil e um Prédio de Ferramentarias e Almoxarifados (Ilustração 3). Essa estrutura é similar às instalações, normalmente montadas de forma provisória, para suporte à indústria da construção, variando nas tipologias prediais, em função do porte do empreendimento. As empresas que são contratadas para prestação de serviços extraordinários, como paradas de manutenção, ocupam instalações em área externa à RLAM. A população usuária, estimada em 1 967 pessoas, é composta basicamente de trabalhadores da área de montagem industrial, envolvendo encanadores, caldeireiros, eletricistas e instrumentistas; da área de construção civil com pedreiros, carpinteiros, armadores, etc., bem
  • 67.
    67 como das áreasde limpeza, apoio administrativo e demais atividades de manutenção predial e industrial. 1 – Oficina de Construção Civil 2 – Vestiários 3 – Prédio de Escritórios 4 – Ferramentarias / Almoxarifados 5 – Oficina de Montagem Industrial 6 – Refeitório 7 – Anexo do Refeitório 8 – Oficina de Manutenção Predial Ilustração 3: Instalações de Empreiteiras da RLAM Foi levantada a existência de um total de 24 empresas, distribuídas nas Instalações de Empreiteiras, sendo que uma empresa pode estar relacionada a mais de um contrato de serviço. Embora possa haver mudança das empresas que prestam os serviços, as demandas de usuários e de contratos apresentam pouca variação, caracterizando um local com certa constância no seu funcionamento.
  • 68.
    68 Na Tabela 16está indicada a composição de cada prédio e respectivas áreas, sendo, em seguida, apresentada uma descrição de seu funcionamento. 4.2.1. Aspectos Físicos e Funcionais Tabela 16: Caracterização dos Prédios das Instalações de Empreiteiras Prédio Caracterização Área (m2) 30 salas + 2 sanitários femininos + 2 sanitários Prédio de escritórios 422,7 masculinos Módulo de vestiários 1 5 vestiários masculinos 307,5 Módulo de vestiários 2 6 vestiários masculinos 307,5 Módulo de vestiários 3 6 vestiários masculinos 307,5 Módulo de vestiários 4 5 vestiários masculinos 307,5 Módulo de vestiários 5 5 vestiários masculinos 307,5 Módulo de vestiários 6 3 vestiários femininos + 3 vestiários masculinos 307,5 Módulo de vestiários 7 5 vestiários masculinos 307,5 Módulo de vestiários 8 5 vestiários masculinos 307,5 Ferramentarias / salas + 1 sanitário masculino + 1 sanitário feminino 611,5 Almoxarifados + 1 copa Oficina de Montagem oficinas + depósitos + salas + 2 sanitários femininos 2 715,0 Industrial + 2 sanitários masculinos Oficina de Construção 5 salas + 1 carpintaria + baias de materiais + 458,7 Civil depósitos de materiais Oficina de Manutenção 2 depósitos + 7 salas + 1 carpintaria + 1 oficina + 1 858,6 Predial sanitário masculino + 1 sanitário feminino Anexo do Refeitório 1 sanitário masculino + 1 sanitário feminino 87,6 1 salão + 1 sala de lavagem + 5 box’s de Refeitório 1 563,0 distribuição de alimentos Área Total 9 176, 7 Em relação à área total, as instalações prediais ocupam o equivalente a 25 %, sendo o restante equivalente a áreas de estacionamentos, vias de tráfego e áreas verdes.
  • 69.
    69 Dados relativos aosistema hidro-sanitário estão apresentados no item 4.2.3. Prédio de Escritórios Este prédio (Foto 2) consta de 2 (dois) pavimentos onde ficam os funcionários dos serviços administrativos das empresas, que no período de realização desta pesquisa contava com um total de 84 pessoas, distribuídos em 18 empresas. Observou-se que algumas empresas fazem uso de mais de 1 sala, pelo fato de atenderem a mais de um contrato de serviço. As empresas que não têm funcionários neste prédio utilizam as salas da oficina de manutenção predial e a oficina de construção civil. Foi registrado que muitos usuários do prédio de escritórios, além de fazerem uso das salas e sanitários locais, também utilizam outras instalações sanitárias fora das Instalações de Empreiteiras, em função de deslocamentos à RLAM, para contato com fiscais de contratos e outras necessidades administrativas. Outro fato a ser considerado é que o prédio foi construído em duas etapas, sendo que a primeira contou com 16 salas e 4 sanitários, e na segunda etapa foi construído o restante das salas (16). Estas novas salas receberam uma especificação de piso diferente, que por suas características passou a absorver mais sujeira, gerando uma maior periodicidade no processo de limpeza, e maior consumo de água, conforme informado pela equipe responsável. Foto 1: Vista do Prédio de Escritórios Módulos de Vestiários Os módulos de vestiários (Foto 3) são em número de oito, totalizando 40 vestiários masculinos e 3 femininos, que são distribuídos para as empresas, em conformidade com o
  • 70.
    70 número de empregados,sendo que em função desse número, algumas empresas podem compartilhar um mesmo vestiário. Os módulos de números 6, 7 e 8 foram construídos em uma segunda etapa da obra, tendo recebido especificações de piso e aparelhos sanitários diferentes dos primeiros cinco módulos, que passaram a influenciar nas atividades de consumo de água, como será visto. Os vestiários são utilizados por trabalhadores que, em sua maioria, exercem atividades nas oficinas e nas áreas da RLAM, podendo, também, ter acesso de pessoas das equipes administrativas das empresas. Segundo levantamento efetuado, a população usuária dos vestiários é estimada em 1 450 pessoas. Os horários de maior concentração de uso são no início da jornada de trabalho e no final da tarde para banho. Durante o restante do dia os vestiários são mantidos fechados, sendo abertos, também, no horário de almoço. Foto 2: Vista dos Módulos 7 e 8 de Vestiários Prédio de Ferramentarias e Almoxarifados Neste prédio (Foto 4) ficam armazenados pequenos materiais, ferramentas e equipamentos de proteção individual, que são distribuídos por funcionários das empresas, estimados em número de 28 pessoas.
  • 71.
    71 Foto 3: Vista do Prédio de Ferramentarias e Almoxarifados Nem todas essas pessoas ficam em tempo integral no prédio, uma vez que pela manhã ocorre o maior pico de movimento, quando os empregados se dirigem ao local para reposição de equipamentos e ferramentas. Desta forma, alguns funcionários do prédio são transferidos para apoio em outros serviços administrativos. No prédio existe uma sala utilizada pela equipe de segurança patrimonial da RLAM, onde são transmitidos os vídeos de segurança para visitantes. Dos dois sanitários existentes no prédio, um é de acesso exclusivo dos funcionários do almoxarifado, sendo que as pessoas que vão obter algum insumo no local, podem também fazer uso do sanitário. O outro sanitário fica fechado, sendo de uso esporádico da equipe de segurança patrimonial. A copa somente é utilizada nos horários de refeição dos vigilantes da portaria, que fica próxima ao prédio. Oficina de Montagem Industrial (Foto 5) Neste local, durante todo o dia, são realizados serviços de pré-fabricação de peças envolvendo 80 pessoas nas funções de eletricistas, instrumentistas, caldeireiros e mecânicos. Nas salas e depósitos estão as equipes administrativas, sendo que há um constante deslocamento das pessoas para as instalações da RLAM, a fim de darem apoio nas frentes de serviços e manterem contatos com a fiscalização. Alem dos sanitários existentes no local, os usuários deste prédio também podem fazer uso de outras instalações sanitárias durante seus deslocamentos a áreas da RLAM.
  • 72.
    72 Foto 4: Vista da Oficina de Montagem Industrial Oficina de Construção Civil Esta oficina (Foto 6) foi construída para apoio às atividades de carpintaria e armação de ferragens dos serviços que são realizados na área da RLAM. São 35 pessoas, entre carpinteiros, armadores e equipe administrativa, sendo que os executantes também se deslocam para a montagem nas frentes de serviço. No local também existem salas de apoio administrativo, depósitos, ferramentarias e baias para armazenamento de materiais. Nesta oficina não existem sanitários, sendo feito uso das instalações do prédio da oficina de manutenção predial, que fica ao lado, e também de outros sanitários existentes na área da RLAM. Foto 5: Vista do Canteiro de Construção Civil
  • 73.
    73 Prédio de ManutençãoPredial A oficina de manutenção predial (Foto 7) foi construída para as empresas que prestam serviço à gerência de Suporte Operacional (SOP), possuindo uma oficina de apoio aos serviços de refrigeração predial, uma carpintaria para pequenos serviços, bem como salas para apoio administrativo. Os sanitários deste prédio são utilizados apenas pelas pessoas do prédio e da oficina de construção civil. Foto 6: Vista do Prédio de Manutenção Predial Foto 7: Vista do Refeitório
  • 74.
    74 Refeitório (Foto 8) Orefeitório tem horário de funcionamento das 6:00 às 14:00h. No horário inicial são servidos os cafés da manhã aos trabalhadores e, a partir das 11:45h, os almoços. As refeições não são preparadas no local, existindo 5 empresas que trazem os alimentos prontos e os servem em bandejas nas baias existentes. Segundo informado pelas empresas, são servidas em torno de 1 720 refeições por dia normal de jornada de trabalho. Anexo do Refeitório (Foto 9) Ao lado do refeitório foi construído um anexo com sanitários feminino e masculino, para apoio aos usuários que almoçam no local. Esses sanitários são abertos, apenas, nos horários do café da manhã e almoço. Foto 8: Vista do Anexo do Refeitório 4.2.2. Distribuição dos Usuários nos Locais de Trabalho Na Tabela 17 é apresentada uma distribuição geral dos usuários, em relação aos locais em que eles realizam suas atividades. Além dos prédios existentes nas Instalações de Empreiteiras, o local “Área da Rlam” está representando os ambientes industrial e administrativo da Refinaria, onde estão as frentes de serviços.
  • 75.
    75 Tabela 17: Local de trabalho dos usuários das instalações de empreiteiras Número de Usuários Local de trabalho Mulheres Homens Total Prédio de Escritórios 25 59 84 4% Ferramentarias / Almoxarifados 0 28 28 1% Oficina de Montagem Industrial 4 76 80 4% Oficina de Construção Civil 3 32 35 2% Oficina de Manutenção Predial 5 15 20 1% Área da Rlam 95 1 621 1 720 88% Total 132 1 835 1 967 100% 7% 93% Observa-se que quase 90% dos usuários das Instalações de Empreiteiras têm seu local de trabalho localizado na Área da Rlam, ou seja, a maior parte das pessoas passa o dia fora dessas instalações, só retornando nos horários de almoço e saída do trabalho. Verifica-se, também, que o número de mulheres é bem reduzido (7%) quando comparado com o número de homens (93%), sendo que no prédio de Ferramentarias e Almoxarifados não há representação fixa de público feminino. A dinâmica diária de trânsito dos usuários nas Instalações de Empreiteiras, segue a seguinte distribuição: • Pela manhã – troca de roupa e outros usos nos vestiários e café da manhã no refeitório. • Meio dia – almoço no refeitório com uso dos sanitários ao lado do refeitório e vestiários. • Final da tarde – banho e outros usos nos vestiários. 4.2.3. Sistema Hidro-Sanitário O fornecimento de água para as Instalações de Empreiteiras é proveniente da Estação de Tratamento de Água da Rlam (ETA), de onde parte uma tubulação de polietileno de alta densidade (PEAD) de 3”, com aproximadamente 2 200 metros de extensão, que alimenta por gravidade um reservatório inferior localizado próximo ao local. A partir do reservatório inferior, um conjunto de bombas eleva a água até o reservatório superior (Fluxograma 5).
  • 76.
    76 Pedra do Cavalo Rio Catú Vestiários Central de Empreiteiras ETA Oficinas Reservatório Reservatório Refeitório Corpo Recepto Inferior Superior Poço ETDI Almoxarifados de Coleta Efluente Prédio ADM Fluxograma 5: Fluxograma de alimentação de Água das Instalações de Empreiteiras Os 2 reservatórios dispõem de 2 câmaras, cada um, sendo, conforme concepção de projeto, uma destinada para uso potável e a outra para uso não potável. Observou-se que desde a sua entrada em operação, os dois reservatórios só são abastecidos com água potável. O reservatório superior está localizado a uma altura de 9,00m do nível do solo (Foto 10) e cada câmara de reservação tem capacidade para 38 360 litros. As câmaras de reservação do tanque inferior (Foto 11) têm capacidade para 74 320 litros, cada uma. Foto 9: Vista do Reservatório Elevado Foto 10: Vista do Reservatório Inferior Dos reservatórios elevados partem redes de distribuição independentes para os vestiários, escritórios, oficinas, refeitório e almoxarifados, sendo que para as alimentações dos vestiários, almoxarifados, oficina de montagem industrial e prédio de escritórios partem linhas separadas, previstas em projeto para abastecimento potável e não potável. Ou seja, para estes
  • 77.
    77 prédios as alimentaçõesde vasos e mictórios são independentes das linhas para lavatórios e chuveiros. Os efluentes oriundos de lavatórios, lavagem de pisos e chuveiros também são segregados dos efluentes gerados em vasos sanitários e mictórios, atendendo as premissas de projeto. Por outro lado, o projeto não definiu destinações diferenciadas para esses efluentes que hoje são conduzidos, por gravidade, para um poço de coleta sanitário (PCS) de onde são bombeados para a Estação de Tratamento de Despejos Industriais da Rlam (ETDI). Apesar das instalações hidro-sanitárias não estarem operando segundo as possibilidades de utilização de uma água não potável para usos menos nobres, bem como não estarem sendo reutilizadas as águas cinzas já segregadas, verifica-se que a implementação dessas práticas não necessitarão de maiores intervenções nas instalações, que é uma das dificuldades quando se trata de edificações já existentes. 4.2.3.1. Pontos de Consumo Os pontos de consumo dos prédios foram consultados nos projetos de instalações hidro- sanitárias e confirmados em visitas aos locais, visando a verificação de alguma intervenção não registrada (Tabela 18). As torneiras avulsas, registradas na tabela, não constavam nos projetos analisados, tendo sido instaladas por necessidades dos usuários, sem registro de documentação. No prédio de escritórios, oficina de construção civil e refeitório essas torneiras são utilizadas para limpeza dos pisos, já na oficina de manutenção predial, sua instalação foi para diluição de produtos de limpeza. Verifica-se que as maiores concentrações de pontos de consumo encontram-se nos módulos de vestiários, principalmente quanto a chuveiros e vasos sanitários. Os lavatórios, vasos e mictórios dos módulos de vestiários 1 ao 5, prédios de escritórios, oficina de manutenção predial e almoxarifado são da marca Celite. Já os aparelhos dos novos módulos de vestiários (6 ao 8), anexo do refeitório e sanitários da oficina de montagem industrial são da marca Deca. Estes prédios foram construídos em outra etapa.
  • 78.
    78 Tabela 18: Pontos de Consumo por Prédio Pontos de Consumo Prédios VS LV MIC CH PIA DCH TOR Prédio de Escritórios 10 12 8 - - 4 2 Módulo de Vestiários 1 12 9 10 30 - - - Módulo de Vestiários 2 12 9 10 30 - - - Módulo de Vestiários 3 12 9 10 30 - - - Módulo de Vestiários 4 11 9 12 31 - - - Módulo de Vestiários 5 11 9 12 31 - - - Módulo de Vestiários 6 12 9 10 28 - - - Módulo de Vestiários 7 12 9 10 30 - - - Módulo de Vestiários 8 12 9 10 30 - - - Ferramentarias / Almoxarifados 7 6 3 - 1 1 - Oficina de Montagem Industrial 8 8 4 - - 2 - Oficina de Construção Civil - - - - - - 1 Anexo do Refeitório 9 10 4 - - 2 - Oficina de Manutenção Predial 3 2 2 - - 1 1 Refeitório - 4 - - 10 - 1 Total 128 111 105 240 11 10 5 VS: vaso sanitário LV: lavatório MIC: mictório CH: chuveiro PIA: pia de cozinha DCH: ducha higiênica TOR: torneira avulsa Todos os mictórios são individuais de louça, sendo que os da oficina de montagem industrial e os do anexo do refeitório têm válvula de acionamento manual com fechamento automático e sifão integrado. Os demais mictórios têm registro de pressão com fechamento manual e sifão tipo copo. Nas visitas realizadas não foram encontrados registros abertos. Os vasos sanitários de todos os prédios são do tipo caixa de descarga com caixa acoplada Com exceção do refeitório, que tem torneiras de lavatório com acionamento manual e fechamento automático, todos os demais prédios possuem dispositivos comuns, sem nenhuma tecnologia economizadora instalada. Observa-se, também, que a quantidade de vasos sanitários é superior à de mictórios em todos os prédios, sendo que nos vestiários a relação não apresenta grande desproporção. Sabendo-se que os vasos sanitários apresentam consumos bastante superiores em relação aos mictórios, a partir dos resultados da pesquisa será analisada a receptividade dos usuários para o uso de mictórios, bem como estimada a redução de consumo com a priorização do seu uso.
  • 79.
    79 No Anexo Fencontra-se um resumo das especificações desses aparelhos sanitários, bem como fotos para os diferentes tipos existentes nos prédios. 4.2.3.2. Vazões dos Aparelhos Sanitários As estimativas das vazões dos aparelhos sanitários, para utilização na determinação do consumo de água, foram obtidas a partir da observação do tempo gasto para enchimento com água de vasilhames com volumes conhecidos, obtendo-se uma média para cada ponto de consumo, em cada prédio. Foram utilizados vasilhames de 500 ml, medindo-se o seu tempo de enchimento com os dispositivos abertos em meia volta. Foram realizadas três medições, em cada ponto, para cada prédio, sendo que para os chuveiros e vasos sanitários dos vestiários foram efetuadas seis medições. Os volumes das caixas de descargas dos vasos sanitários foram obtidos medindo-se as dimensões internas das caixas, considerando-se para limite de altura a marcação da água no aparelho. Com a obtenção dos valores das vazões foram calculadas as médias aritméticas para cada ponto, bem como o desvio padrão equivalente, para sua melhor representação. Na Tabela 19 estão apresentados os resultados encontrados, bem como a indicação dos valores de projeto fornecidos pela NBR 5626 (Normas Brasileiras), para dimensionamento de instalações hidráulicas prediais. As vazões das torneiras avulsas não foram levantadas, pois as atividades realizadas nesses pontos tiveram seus consumos estimados com base nas informações obtidas pela equipe de limpeza. Desta forma, a oficina de construção civil não foi contemplada nesta tabela. Não foram encontrados valores de desvios muito altos entre os aparelhos, mesmo para aqueles de marcas diferentes, como também para as vazões dos vestiários novos e os da primeira etapa, que por isso foram apresentados em uma mesma média. Para os mictórios da oficina de montagem e anexo do refeitório foi assumida a média das medições dos outros prédios, em função do tipo de sifão, e por se tratar de um quantitativo não significativo (8 aparelhos) para os resultados do estudo. O mesmo procedimento foi utilizado para caracterização dos aparelhos sanitários da área, por não ser possível a sua identificação.
  • 80.
    80 Tabela 19: Média das vazões nos pontos de utilização Vazão (l/s) Edificação Torneira Pia de Ducha Caixa de Mictório Chuveiro Descarga Lavatório cozinha Higiênica Prédio de 0,13 ± 0,03 0,11 ± 0,01 - - 0,05 ± 0,01 Escritórios Vestiários 0,12 ± 0,02 0,14 ± 0,02 0,13 ± 0,02 - - 11,0 ± 0,01 Ferrament. 0,13 ± 0,00 0,10 ± 0,03 - - 0,05 ± 0,01 - /Almoxarif. Oficina Montagem 0,12± 0,01 0,08 ± 0,02 - - 0,05 ± 0,01 - Industrial Anexo do 0,12± 0,01 0,10 ± 0,01 - - 0,05 ± 0,01 - Refeitório Oficina Manut. 0,11 ± 0,01 0,10 ± 0,01 - - 0,05 ± 0,01 - Predial Sanitários 0,12± 0,01 0,10 ± 0,02 - - 0,05 ± 0,01 - Área Refeitório - 0,03 ±0,01 - 0,06 ± 0,01 - - NBR 5626 0,15 0,15 0,20 0,25 - - Todas as vazões encontradas ficaram abaixo dos valores indicados para projeto, tendo sido observado no local que as vazões existentes atendiam aos propósitos de uso. Da mesma forma, não foram identificadas ocorrências de reclamação por parte dos usuários para o funcionamento dos aparelhos. Observa-se que foi importante o levantamento das vazões no próprio local de estudo, que apresenta características próprias de modelos de aparelhos e regulagens de vazões, que irão proporcionar uma estimativa de consumo mais próxima da realidade das Instalações de Empreiteiras da RLAM. 4.2.3.3. Atividades Consumidoras de Água As atividades que consomem água nas Instalações de Empreiteiras foram agrupadas de acordo com as seguintes finalidades: Higienização pessoal (lavagem de mãos; lavagem de rosto; higienização bucal; banho de chuveiro; uso de ducha higiênica). As informações para estas atividades foram obtidas na pesquisa de opinião e estão explicitadas no item 4.3.1.3, referente à análise das respostas da pesquisa.
  • 81.
    81 Limpeza e higienizaçãodos ambientes (lavagem do piso das salas, oficinas e refeitório; lavagem dos sanitários e vestiários; lavagem de áreas externas). A limpeza dos ambientes das Instalações de Empreiteiras é realizada por uma empresa contratada pelo condomínio local, que também se responsabiliza pela manutenção das instalações hidro-sanitárias, realizando pequenos reparos. Nas visitas realizadas não foram encontrados equipamentos com vazamentos, nem registros abertos, tendo sido informado que os aparelhos sanitários com defeito são isolados, até providências de reparo ou substituição. A limpeza é realizada com baldes de 15 litros e para cada ambiente a empresa já tem uma estimativa da quantidade de baldes que é utilizada. Para conhecimento da periodicidade para cada ambiente e da quantidade de água consumida, foi elaborada uma planilha para ser preenchida pela empresa, com base nos procedimentos seguidos pelos funcionários da limpeza. A planilha está apresentada no Anexo G. Higienização de utensílios do refeitório (higienização de bandejas, talheres e outros utensílios). Estas atividades são realizadas pelos empregados das empresas que fornecem alimentação no refeitório, tendo sido observado no local que cada empresa dispõe de sua bancada na sala de lavagem e se utilizam de vasilhames plásticos para ensaboar e enxaguar as bandejas. As empresas informaram que, em média, utilizam 16 vasilhames de 173 litros para a higienização dos utensílios (Foto 12). Foto 11: Lavagem de Utensílios no Refeitório
  • 82.
    82 Transporte de excretas(descargas de vasos sanitários e mictórios). Similar às atividades de higienização pessoal, estas atividades estão descritas no item 4.3.1.3. Usos específicos (Diluição de produtos de limpeza). Em uma das salas do prédio da oficina de manutenção predial existem 4 recipientes de 200 litros, cada, para diluição de produtos de limpeza. O processo é realizado pela empresa que presta serviços de limpeza predial na RLAM e, segundo seu representante, há a estimativa de um consumo de 800 litros de água por semana para as necessidades gerais de limpeza. 4.3. Metodologia As etapas delineadas, para atendimento aos objetivos deste trabalho, estão detalhadas a seguir, sendo que a caracterização da área de estudo, que também se insere como etapa metodológica, já foi apresentada no item 4.2. Inicialmente a pesquisa previa a montagem de um sistema de monitoramento de consumo de água no local de estudo, mas devido a inconsistências nas especificações dos equipamentos a serem adquiridos, o processo sofreu grande atraso e conseqüente cancelamento. Esses dados que seriam utilizados para comparação com os valores estimados neste estudo serão obtidos em um trabalho futuro. 4.3.1. Pesquisa de Opinião A pesquisa teve como objetivos o conhecimento dos hábitos dos usuários na utilização dos aparelhos sanitários e a sua percepção em relação à racionalização do uso da água. Foi elaborado um questionário (Anexo H) com perguntas de 3 tipos: 1 – Perguntas para obtenção dos parâmetros para cálculo das estimativas de consumo de água (Quadro 1); 2 – Perguntas para análise do comportamento dos usuários (Quadro 3); 3 – Perguntas para análise da percepção à racionalização do uso da água (Quadro 4).
  • 83.
    83 4.3.1.1. Seleção daAmostra A determinação da amostra foi obtida a partir de parâmetros estatísticos que apresentaram o número de questionários representativos da população, para um erro máximo previsto de 5%. O tamanho da amostra (n), a ser pesquisada, teve como base a Equação 1 obtida em Barbetta (2006), que utiliza como parâmetros uma amostra aproximada (n0), calculada a partir da Equação 2, e a população (N) que foi considerada como o total de usuários do local. N. n0 n = ―― Equação 1 N + n0 1 n0 = — Equação 2 E02 Para um erro amostral (E0) de 5%, foi obtida uma amostra aproximada de 400 que aplicada na Equação 1, para uma população de 1 967 pessoas, resultou em um tamanho de amostra de 332 pessoas. Foi distribuído um número de questionários em quantidade maior, considerando-se a possibilidade de não haver retorno para todos os formulários distribuídos, sendo que os técnicos das empresas informaram ter havido boa aceitação por parte dos trabalhadores no preenchimento dos questionários. A quantidade de questionários validados resultou em um erro amostral de 4,6%, ou seja, menor do que o máximo pretendido para os objetivos do presente trabalho. Na Tabela 20 estão apresentados os dados obtidos para a amostra analisada. Do total dos 378 questionários, 328 foram respondidos por homens e 50 por mulheres, representando um total de 19% dos usuários da Central de Empreiteiras. Tabela 20: Tamanho da amostra obtido na pesquisa Amostra obtida Percentual da Erro População população amostral (N) Homens Mulheres Total (%) (%) 1 967 328 50 378 19 4,6
  • 84.
    84 4.3.1.2. Distribuição dosQuestionários Antes da aplicação dos questionários, representantes de algumas empresas foram consultados para avaliar as questões elaboradas, em relação ao nível de conhecimento dos seus trabalhadores, tendo sido dado um retorno positivo para a sua aplicação. Considerando que quase 90% dos trabalhadores das contratadas passam os dias distribuídos em várias frentes de serviços na área da Rlam, verificou-se a necessidade de que os questionários fossem repassados às equipes por pessoas que tivessem oportunidade de estar nos locais e com condições de auxiliar nas respostas. Desta forma, foram convidados os técnicos em SMS (segurança, saúde e meio ambiente) das empresas contratadas, que foram orientados quanto aos objetivos e forma de preenchimento dos formulários. Cada técnico realizou a coleta dos dados junto a suas respectivas equipes. 4.3.1.3. Análise das Respostas As respostas obtidas nos questionários foram compiladas em planilha eletrônica e as análises foram realizadas com o agrupamento das questões, conforme os tópicos almejados com a pesquisa. •Parâmetros para cálculo das estimativas dos consumos de água Os usuários das Instalações de Empreiteiras fazem uso de instalações sanitárias que necessariamente não são as mesmas do seu local de trabalho. Desta forma, o número de usuários, as durações e freqüências de uso dos aparelhos sanitários vão variar para cada sanitário, em função dos hábitos dos trabalhadores. Os procedimentos para obtenção desses parâmetros, nas perguntas da pesquisa, estão descritos no Quadro 2, sendo que no Quadro 1 estão listadas as perguntas realizadas.
  • 85.
    85 Quadro 1: Perguntaspara obtenção dos parâmetros para cálculo das estimativas dos consumos de água N0 Perguntas 1 Assinale abaixo os locais que você costuma fazer uso dos sanitários, no seu dia de trabalho. a)vestiário b)anexo do refeitório c)oficina de montagem industrial d)almoxarifados e)oficina de manutenção predial f)prédio de escritórios g)sanitário químico h)outros sanitários da Rlam 2 Assinale abaixo as finalidades para as quais você faz uso das torneiras dos lavatórios, no seu ambiente de trabalho. a) Lavar as mãos b) Lavar o rosto c) Escovar os dentes d)Outros (citar) 3 Quantas vezes, no horário de trabalho, você utiliza cada local abaixo para lavar as mãos? a)vestiário b)anexo do refeitório c)oficina de montagem industrial d)almoxarifados e)oficina de manutenção predial f)prédio de escritórios g)sanitário químico h)outros sanitários da Rlam 5 Se for somado o tempo total em que a torneira fica aberta, enquanto você lava as mãos ou escova os dentes, qual a única alternativa abaixo que mais se aplica ao seu caso? a) menor do que 10seg b) 10seg c) 15seg d) 20seg e) mais do que 20seg 6 Quantas vezes, no horário de trabalho, você utiliza cada local abaixo para urinar? a)vestiário b)anexo do refeitório c)oficina de montagem industrial d)almoxarifados e)oficina de manutenção predial f)prédio de escritórios g)sanitário químico h)outros sanitários da Rlam 7 De 10 vezes que você vai ao sanitário para urinar: a)todas as 10 vezes você utiliza o mictório b) todas as 10 vezes você utiliza o vaso sanitário c) usa o mictório pelo menos até 8 vezes d) usa o vaso sanitário pelo menos até 8 vezes 9 Quantas vezes, por dia de trabalho, você toma banho no vestiário? a) 1 vez b) 2 vezes c) mais de 2 vezes d) Não uso o vestiário 11 Se for somado o tempo total em que o registro do chuveiro fica aberto, durante o seu banho, qual a única alternativa abaixo que mais se aplica ao seu caso? a) menor do que 5 min b) 5min c) 10min d) 15min e) mais do que 15min f) não uso o vestiário 12 Você hoje utilizou algum sanitário da RLAM para defecar? a) Sim b)Não 13 Caso sua resposta acima tenha sido “SIM”, responda as questões abaixo: a) Qual o número de vezes? ( ) 1 vez ( ) 2 vezes ( ) Mais de 2 vezes b) Quantas vezes você acionou a descarga do vaso sanitário, para cada uso? ( ) 1 vez ( ) 2 vezes ( ) Mais de 2 vezes c) Informe o local que você utilizou o sanitário para defecar: a)vestiário b)anexo do refeitório c)oficina de montagem industrial d)almoxarifados e)oficina de manutenção predial f)prédio de escritórios g)sanitário químico h)outros sanitários da Rlam
  • 86.
    86 Quadro 2: Procedimentos para obtenção dos parâmetros Tempo de Uso Freqüência Aparelhos Número de Usuários (N) (T) (F) O total de usuários (fixos e flutuantes) para cada sanitário, foi obtido na questão 1: N= (% de cada local x 1 967), p/ Homens = % x 1 835 e Mulheres = % x 132 Para cada aparelho foi realizado um parcelamento de cada uso sobre o total de cada local. F = razão do número de N= (% de cada opção de uso T= (soma das parcelas Lavatórios usos de cada local na na questão 2) x (N da questão dos tempos na questão 3 pelo respectivo 01). questão 5) número de usuários. P/ urinar: Parâmetro utilizado = N= (Parcela de usuários (P) número de P/ urinar: obtida na questão 7) x (N da acionamentos (Ac). F = razão do número de questão 1). usos de cada local na P/ urinar: questão 6 pelo respectivo Vasos P= (% da opção “b” + % da Ac = adotado 1 por número de usuários. opção “c” x 0,2 + % da opção descarga Sanitários “d” x 0,8) P/ defecar: P/ defecar: P/ defecar: Ac = soma das F = soma das parcelas do N= (Parcela (P) obtida na parcelas do número de número de usos na questão 12) x (N da questão acionamentos na questão 13ª. 1). questão 13b. N= (Parcela de usuários (P) obtida na questão 7) x (N da F = razão do número de questão 1). Mictórios T = adotado 5 seg usos de cada local na questão 6 pelo respectivo P= (% da opção “a” + % da número de usuários. opção “c” x 0,8 + % da opção “d” x 0,2). N = (% de cada opção de uso T= (soma das parcelas Chuveiros F = número de usos do chuveiro) x total da dos tempos na questão indicados na questão 9 população (1 967) 11). F = razão do número de Duchas N = (% de cada opção de local T = adotado 7 seg usos de cada local na Higiênicas na questão 1) x 132 questão 6 pelo respectivo número de usuários. Pia de Estimativa dos usuários do refeitório: 120 min de usos diários para cada pia e 173 Cozinha recipientes de 16 litros para lavagem das bandejas e talheres
  • 87.
    87 •Comportamento dos usuáriosem relação ao uso dos aparelhos sanitários As perguntas 4 e 10 foram relacionadas para análise do comportamento dos usuários em relação ao tempo em que as torneiras dos lavatórios e registros dos chuveiros são mantidos abertos. Os resultados foram confrontados, verificando a coerência de hábitos no uso dos dois aparelhos. Na pergunta 8 a preferência de uso entre mictórios e vasos sanitários foi analisada com relação à privacidade e disponibilidade do aparelho, sinalizando as possibilidades de intervenção para redução do consumo de água. Quadro 3: Perguntas para análise do comportamento dos usuários 0 N Perguntas 4 Qual o seu procedimento ao lavar as mãos ou escovar os dentes? a)enquanto ensaboa as mãos ou passa a pasta, você fecha a torneira b)a torneira fica todo o tempo aberta 8 Indique a resposta que mais se aplica a você: a)só uso o mictório quando não tem vaso sanitário disponível b)não uso o mictório porque as divisórias não me dão privacidade c)sempre uso o mictório e não tenho problema com privacidade 10 Qual o seu procedimento ao tomar banho no vestiário? a)não faço uso do vestiário b)enquanto se ensaboa você fecha o registro c)o registro do chuveiro fica todo o tempo aberto •Percepção em relação à racionalização do uso da água As perguntas 15 e 16 procuraram identificar a receptividade a um programa de racionalização do uso da água e ao reuso de águas cinzas. As iniciativas dos usuários para a redução do consumo de água foram agrupadas em categorias de ações de racionalização do uso da água, tendo sido analisado as ações de maior predominância entre esses usuários.
  • 88.
    88 Quadro 4: Perguntas para análise da percepção à racionalização do uso da água N0 Perguntas 14 Em sua opinião, a quantidade de água que você consome diariamente poderia ser menor e atender às suas necessidades? a)sim b)não 15 Você estaria disposto a contribuir com um programa de redução do consumo de água no seu ambiente de trabalho? a)sim b)não 16 Em sua opinião, a água potável, que hoje é utilizada nas descargas sanitárias e na lavagem dos pisos, poderia ser substituída por uma água tratada, que já tenha sido utilizada no banho e nas torneiras de lavatórios? a)sim b)não 17 Você já realizou alguma mudança nos seus hábitos para redução do consumo de água? a)sim b)não 18 Se a resposta anterior foi “Sim”, descreva a mudança. 4.3.2. Estimativa do Consumo de Água Nesta etapa foram calculadas as estimativas de consumo de água utilizando os parâmetros obtidos na pesquisa de opinião e nos levantamentos realizados no local de estudo. As estimativas foram realizadas para cada tipo de uso, que foram agrupados por aparelhos, utilizando-se as relações da Tabela 21. Tabela 21: Fórmulas para cálculo das estimativas de consumo de água Chuveiros e Pia de Lavatórios e Vasos Sanitários Limpeza Duchas Cozinha Mictórios C=NxFxVxT C = N x F x Ac x Vd x P C= N x T x V C = Nr x Vr C=NxFxVxTxP C = estimativa de consumo (l) T = tempo de duração de cada uso (s) N = número de usuários Vd = volume de uma descarga (l) F = freqüência (número de usos por usuário/local) Ac = número de acionamentos por P = parcela de usos (%) uso V = vazão do aparelho (l/s) / (l/min) Nr = número de recipientes T = tempo de duração de cada uso (s) Vr = volume do recipiente (l)
  • 89.
    89 4.3.3. Determinação deIndicadores de Consumo de Água Foram calculados indicadores para os tipos de uso de consumo de água, bem como para cada prédio e para as Instalações de Empreiteiras como um todo. Da mesma forma, após simulação das propostas de racionalização do consumo da água, também foram obtidos indicadores de uso racional. Os indicadores de consumo, para um dia normal de trabalho, foram obtidos conforme critérios mostrados na Tabela 22. Tabela 22: Descrição dos Tipos de Indicadores de Consumo Agentes Tipo Descrição Unidade Consumidores Estimativa de Consumo de Água Indicador de Consumo = —————————————— Número de Agentes Consumidores Prédio de escritórios Número de usuários + Oficinas + do prédio (fixos + Litros/usuário/dia Almoxarifados + flutuantes) Indicador de Sanitários Consumo por Refeitório Número de refeições Litros/refeição/dia Prédio Número de usuários Vestiários dos sanitários dos Litros/usuário/dia vestiários Usos nos lavatórios, Número de usuários duchas, vasos e do prédio (fixos + Litros/usuário/dia mictórios flutuantes Indicador de Área de piso dos Consumo por Uso Limpeza Litros/m2/dia ambientes em cada prédio Número de usuários Banho dos chuveiros dos Litros/usuário/dia vestiários Usos nos lavatórios, duchas, vasos, Total de usuários das Indicador de Litros/usuário/dia mictórios e Instalações Consumo por Uso chuveiros nas Instalações Área total de piso Limpeza Litros/m2/dia dos ambientes Indicador de Total do consumo Total de usuários das Consumo nas de água nas Litros/usuário/dia Instalações Instalações Instalações
  • 90.
    90 4.3.4. Propostas paraRacionalização do Uso da Água Nesta etapa foram montadas simulações de cenários com ações de racionalização do uso da água, analisando-se os ganhos em redução de consumo de água. Os cenários constaram de pequenas intervenções nos aparelhos sanitários, utilização de tecnologias economizadoras, aproveitamento de água de chuva e reuso de águas cinzas. 5. ANÁLISES E RESULTADOS Os resultados referentes à compilação das respostas da pesquisa encontram-se no Anexo I. 5.1. Parâmetros para estimativa dos consumos de água Serão aqui analisados os parâmetros que foram calculados com base nas respostas obtidas na pesquisa de opinião. 5.1.1. Número de usuários Na Tabela 23 estão os valores encontrados na pesquisa (Pergunta 1) quanto às parcelas de usuários em cada sanitário, bem como a estimativa do número de usuários, utilizando os totais das populações masculina e feminina. Observa-se que 70% dos trabalhadores indicaram fazer uso de sanitários que se encontram fora das Instalações de Empreiteiras, ou seja, nas áreas administrativa e industrial da Rlam, onde realizam suas atividades. 52% dos trabalhadores informaram utilizar os sanitários dos vestiários e apenas 3% utilizam o prédio da oficina de manutenção predial. Esperava-se um número maior de usuários nos sanitários dos vestiários, uma vez que a maioria das pessoas utiliza o local para trocar de roupa
  • 91.
    91 Tabela 23: Pergunta 1 – Locais que você costuma fazer uso dos sanitários Homens Mulheres Total Local do Sanitário (ver Ilustração 3) Qtde Qtde Qtde % % % (x1 835) (x 132) Vestiários 52% 962 52% 69 52% 1 030 Anexo do Refeitório 15% 269 0% 0 13% 269 Oficina de Montagem Industrial 22% 397 0% 0 19% 397 Almoxarifados/Ferramentarias 6% 117 4% 5 6% 123 Oficina de Manutenção Predial 3% 56 2% 3 3% 59 Prédio de Escritórios 17% 308 24% 32 18% 339 Sanitário Químico 44% 806 4% 5 39% 811 Outros Sanitários da Área 30% 543 42% 55 31% 598 Já em relação à oficina de manutenção predial, a baixa utilização pode estar relacionada à localização do prédio, onde não há grande circulação de pessoas e ao fato dos sanitários terem uso prioritário dos trabalhadores locais e da oficina de construção civil. Não houve representação de mulheres nos sanitários do anexo do refeitório e oficina de montagem industrial. Neste último prédio, conforme mostrado na Tabela 17, só trabalham 4 mulheres, apresentando uma representatividade inexpressível para os resultados do trabalho. O outro sanitário só abre no horário do café da manhã e almoço, e o impacto para o número total de mulheres também é pequeno. Os sanitários da área da Rlam tiveram uma indicação maior das mulheres (42%) em relação aos homens (30%), os quais fazem maior uso dos sanitários químicos (44%), enquanto as mulheres praticamente não o utilizam (4%). Os sanitários das oficinas, almoxarifados e do prédio de escritórios apresentaram número de usuários superior ao de pessoas lotadas no local, evidenciando que há grande circulação de pessoas nos prédios fazendo uso dos sanitários. Para os usos realizados nas torneiras de lavatório estão representadas na Tabela 24 as parcelas que foram obtidas na pesquisa (Pergunta 2), para cada uso. Foram desconsideradas, em relação ao total, as respostas referentes aos usuários que não responderam à pergunta (5 pessoas) ou que indicaram a realização de outros usos (11 pessoas). As parcelas representaram 1% e 2%, respectivamente.
  • 92.
    92 Tabela 24: Pergunta 2 - Finalidades para uso das torneiras dos lavatórios % de Finalidades Número de respostas Usuários Lavar as mãos 359 53% 95% Escovar os dentes 167 24% 44% Lavar o rosto 156 23% 41% Total 682 100% Verificou-se que do total da amostra (378 pessoas), nem todos os usuários indicaram realizar todas as três atividades, sendo a lavagem de mãos a opção mais utilizada, com 53% dos usos, representados por 95% dos usuários. A escovação de dentes e lavagem de rosto obtiveram 24% e 23%, respectivamente, das finalidades de uso das torneiras de lavatórios. A preferência pelo uso dos mictórios e vasos sanitários para urinar, está apresentado na Tabela 25, conforme respostas obtidas na Pergunta 7, para a amostra de homens (328 pessoas). 18 pessoas não responderam à pergunta, sendo consideradas as 311 respostas válidas. Quando perguntados, 46% dos usuários responderam que sempre usam o mictório para urinar, 37% o utilizam pelo menos 80% das vezes e 11% dos usuários ficaram com os outros 20% dos usos de vasos sanitários. Sendo assim, o uso de mictórios apresentou uma parcela total de 77% dos usos, contra 23% dos vasos sanitários. Tabela 25: Pergunta 07 - De 10 vezes que você vai ao sanitário para urinar Opções de uso Número de respostas Todas as 10 vezes você utiliza o mictório 142 46% Todas as 10 vezes você utiliza o vaso sanitário 19 6% Usa o mictório pelo menos até 8 vezes 115 37% Usa o vaso sanitário pelo menos até 8 vezes 35 11% Total 311 100% Na Pergunta 12 foi obtido que 53% dos trabalhadores defecam no local (Tabela 26). Considerando que a maior parte desses trabalhadores realizam atividades de esforço e têm alimentação mais reforçada, esse indicador sinaliza que, nesta tipologia em estudo, este parâmetro é importante para estimativa de consumo de água nas descargas de vaso sanitários.
  • 93.
    93 Não houve grandevariação entre homens e mulheres para esta amostra, que teve 218 respostas, resultando um erro amostral de 6%. Tabela 26: Pergunta 12 - Você hoje utilizou algum sanitário da Rlam para defecar? Quantidade de Usuários Homens Mulheres Total Sim 99 54% 17 49% 116 53% Não 84 46% 18 51% 102 47% Total 183 100,0% 35 100,0% 218 Na Pergunta 13c (Tabela 27) foram obtidas as parcelas de usuários para defecar, em cada sanitário. Tabela 27: Pergunta 13c - Informe o local que você utilizou o sanitário para defecar Números de % de Local do sanitário Usuários usos (A) (A/116) Vestiários 31 27% Anexo Refeitório 12 10% Oficina Mont. Industrial 14 12% Almoxarif/ Ferram. 4 3% Oficina Manut. Predial 6 5% Prédio Escritórios 5 4% Sanitário Químico 27 23% Outros Sanitários 25 22% TOTAL 124 Conforme já visto, os sanitários externos e os vestiários são os locais mais utilizados, sendo que 23% dos trabalhadores utilizam os sanitários químicos que não têm descargas com consumo de água, estando esta ligada ao processo químico de limpeza. O número de usuários que utilizam os chuveiros dos vestiários representaram 71% que, em relação à população total, resulta em 1 119 pessoas para 1 uso e 281 para 2 usos diários dos chuveiros (Tabela 28). Conforme respostas, 40% das mulheres e 25% dos homens não utilizam os chuveiros dos vestiários.
  • 94.
    94 Tabela 28: Pergunta 9 - Quantas vezes, por dia, você toma banho no vestiário? Quantidade de usuários Número de vezes Homens Mulheres Total (A) (A%) x 1 967 1 vez 195 59% 20 40% 215 57% 1 119 2 vezes 46 14% 8 16% 54 14% 281 Mais de 2 vezes 1 0% 0 0% 1 0% 5 Não uso vestiário 82 25% 20 40% 102 27% 531 Não respondeu 4 1% 2 4% 6 2% 31 TOTAL 328 100% 50 100% 378 100% 1 967 5.1.2. Tempo de uso dos aparelhos sanitários Tabela 29: Tempos de uso dos chuveiros e lavatórios Tempo Homens Mulheres Total Chuveiros (Pergunta 11) Menor do que 5 minutos 105 32% 7 14% 112 30% 5 minutos 89 27% 10 20% 99 26% 10 minutos 39 12% 8 16% 47 12% 15 minutos 7 2% 0 0% 7 2% Mais do que 15 minutos 4 1% 1 2% 5 1% Não faço uso do vestiário 80 24% 22 44% 102 27% Não respondeu 4 1% 2 4% 6 2% Total 328 100% 50 100% 378 100% Lavatórios (Pergunta 5) Menor do que 10 segundos 126 38% 19 38% 145 39% 10 segundos 100 30% 16 32% 116 31% 15 segundos 46 14% 7 14% 53 14% 20 segundos 27 8% 2 4% 29 8% Mais do que 20 segundos 26 8% 4 8% 30 8% Não respondeu 3 1 2 4 5 1 Total 328 100% 50 100% 378 100,0% Os tempos de uso dos chuveiros e lavatórios estão apresentados na Tabela 29 e indicam que a maioria dos usuários utilizam os menores tempos sugeridos para usos desses aparelhos. 56% dos usuários gastam 5 minutos, ou menos para tomar banho, e 70% usam até 10 segundos no uso das torneiras.
  • 95.
    95 Esse valores semostram coerentes com a realidade do local, em que os banhos ocorrem nos mesmos horários e os usuários têm que se apressar para iniciar as atividades, ou para pegar o transporte na saída. Nos tempos de uso para lavatórios as proporções para homens e mulheres tiveram bastante semelhança, para todas as opções. Já nos chuveiros, os menores tempos de banho apresentaram maiores índices entre os homens. 5.1.3. Freqüência de Uso dos Aparelhos Sanitários As freqüências de uso dos aparelhos obtidas nas Perguntas 3 e 6 para lavatórios, vasos sanitários para urinar e mictórios encontram-se na Tabela 30. Não houve para cada prédio, uma significativa variação entre as freqüências de usos dos lavatórios e vasos para urinar, tendo-se maiores valores nos sanitários da área. Verifica-se, entretanto, que a relação entre o número total de usos diários e o número de pesquisados, resulta uma freqüência de 3,5 para usos dos lavatórios e 3,2 para urinar, que são referentes ao número de usos, por trabalhador, em um dia de trabalho. Tabela 30: Freqüências de Usos dos Lavatórios, Mictórios e Vasos para Urinar Lavatórios Vasos e Mictórios (usos diários) (usos diários) Núm. Num. Usos p/ Núm. Num. Usos p/ Local do sanitário usuários Usos usuário usuários Usos usuário Vestiários 168 363 2,2 158 313 2,0 Anexo do Refeitório 119 190 1,6 53 75 1,4 Oficina de Montagem Industrial 60 147 2,5 55 143 2,6 Almoxarifados/Ferramentarias 21 35 1,7 17 32 1,9 Oficina de Manutenção Predial 17 40 2,4 12 26 2,2 Prédio de Escritórios 59 154 2,6 50 118 2,4 Sanitário Químico - - - 109 285 2,6 Outros Sanitários da Área 136 384 2,8 91 226 2,5 Total 580 1.313 2,3 545 1.218 2,2 Para total de pesquisados 378 3,5 378 3,2 A Tabela 31 mostra que há um significativo número de pessoas (14%) que utilizam mais de 1 vez os chuveiros para banho. Era esperado que apenas no final da tarde houvesse esse uso,
  • 96.
    96 mas, conforme osresultados, alguns trabalhadores tomam banho, também, no início do trabalho ou no horário de almoço, que são os horários de liberação de uso dos vestiários. No total, 71% dos trabalhadores informaram utilizar os chuveiros. Isto pode ser devido ao fato de algumas pessoas já fazerem uso de sanitários em outros locais, antes da ida aos vestiários para o banho. Também foi significativo o número de usuários que usam o vaso sanitário para defecar (53%), levando a uma consideração sobre esse uso em ambientes de trabalho, que deve variar em função do tempo de permanência no local, alimentação, atividade realizada, predisposição orgânica da pessoa e qualidade da manutenção das instalações. Tabela 31: Número de usos de chuveiros e vasos para defecar Chuveiros Vasos para defecar Num. Num. Número de Usos % % Usuários Usuários 1 vez 215 57% 85 39% 2 vezes 54 14% 23 10% Mais de 2 vezes 1 0% 8 4% Não usa vestiário ou não usa o vaso para defecar 102 27% 102 47% Não respondeu 6 2% 0 0 Total 378 100% 218 100% 5.2. Comportamento dos Usuários em Relação aos Aparelhos Sanitários A relação entre os resultados das perguntas 4 e 10 (Gráfico 5) se mostra bastante coerente, indicando que os mesmos procedimentos são utilizados em torneiras e chuveiros por esses usuários. Foi bastante alto o índice de pessoas que declarou manter os registros fechados enquanto se ensaboam, apresentando um cenário de trabalhadores envolvidos com as questões de consumo de água.
  • 97.
    97 94% 100% 90% 90% 80% 70% 60% Chuveiro 50% Lavatório 40% 30% 20% 10% 6% 10% 0% Enquanto se ensaboa você fecha O registro fica todo o tempo o registro aberto Gráfico 5: Hábitos dos Usuários com os Registros 73% dos pesquisados responderam que sempre fazem uso dos mictórios e não têm problemas com relação à privacidade no uso, mas verifica-se que para 24% a privacidade é importante no uso do aparelho sanitário (Tabela 32). Considerando que há uma grande economia de água com a redução do uso de descargas sanitárias, deve ser observada a viabilidade de se manter alguns mictórios mais protegidos, para atender a essa demanda. Tabela 32: Pergunta 8 - Indique a resposta que mais se aplica a você Número Opções de respostas Só uso o mictório quando não tem vaso sanitário disponível 60 18% Não uso o mictório porque as divisórias não me dão privacidade 21 6% Sempre uso o mictório e não tenho problema com privacidade 239 73% Não respondeu 8 2% 5.3. Percepção para Racionalização do Uso da Água Observa-se no Gráfico 6 que, apesar dos 93% de adesão para contribuição em programas de redução de consumo no trabalho (Pergunta 15), apenas 60% informaram que podem reduzir o seu atual consumo de água (Pergunta 14). Para esta questão alguns usuários disseram já estar utilizando o mínimo de água possível para as suas necessidades. O alto índice de disposição para participação em programas, já sinaliza boas oportunidades de ganhos no local, visto ser muito importante o envolvimento do usuário.
  • 98.
    98 A receptividade aoreuso também ficou em um alto patamar, sendo uma alternativa promissora no local, em função de já haver uma estrutura física que permite a segregação de águas cinzas. 93% 100% 90% 83% Recptividade à redução do 80% consumo 67% 70% 60% Contribuição em 60% programa de uso racional 50% Receptividade ao reuso 38% 40% 32% Iniciativa na redução do 30% consumo de água 14% 20% 4% 1% 3% 3% 2% 10% 0% Sim Não Não respondeu Gráfico 6: Relação entre as Respostas de Percepção à Racionalização As mudanças adotadas entre os usuários que responderam já terem realizado alguma mudança de hábito, para redução de consumo, estão apresentadas na Tabela 33. Tabela 33: Ações relativas às mudanças de hábitos para redução do consumo de água Número de Categoria Descrição das ações respostas Utilização de dispositivos Uso de arejadores 5 economizadores de água Uso de descargas econômicas Utilização de fonte alternativa de Uso de água de água de chuva 3 suprimento de água Reaproveitamento de água de Prática do reuso de água 15 lavagem de roupas Conserto de tubulações com Combate a perdas e desperdícios 9 vazamento Redução do tempo de banho e uso de torneiras Mudança no procedimento de uso Fechamento de torneiras e chuveiros 143 da água ao se ensaboar e escovar os dentes Lavagem de carros e pisos com balde Conscientização de familiares Iniciativas de educação Envolvimento de colegas de trabalho 7 para a redução
  • 99.
    99 Observa-se que, conformeo entendimento e condições de cada trabalhador, as ações que são usualmente aplicadas em programas de racionalização do uso da água, já têm sido inseridas nos hábitos desses usuários. Os entrevistados informaram que estas ações se devem a fatores de economia, como também à conscientização para uma redução do consumo. 5.4. Indicadores de Consumo de Água Os valores obtidos estão apresentados nas tabelas de números 35 a 46, onde constam os resultados das estimativas de consumo de água e os indicadores por tipo de uso, por prédio e os indicadores gerais das Instalações de Empreiteiras. 5.4.1. Indicadores por Tipo de Uso Os usos estão agrupados nos respectivos pontos de consumo, com tabelas independentes para análises. 5.4.1.1. Lavatórios Os resultados de consumo para os usos dos lavatórios encontram-se na Tabela 34, tendo sido destacado na Tabela 35 o cálculo do tempo médio considerado. Os vestiários apresentaram a maior representação desse consumo (42%), seguidos pelos sanitários das áreas administrativa e industrial. Ou seja, 23% do consumo de água em lavatórios, segundo respostas da pesquisa, encontram-se nos sanitários próximos do local de trabalho dos usuários. As torneiras do refeitório, por serem automáticas e com regulagem de vazão inferior às demais, apresentaram o menor consumo das instalações. Estas torneiras atendem bem ao uso e retornaram um consumo 3 vezes menor em relação às demais. Observa-se que o total de 5 litros diários estimados por trabalhador, nas atividades de lavatórios, está 80% representado no uso dos vestiários.
  • 100.
    100 Tabela 34: Consumo de água nos lavatórios Consumo (l/dia) C= NxFxVxTxP Consumo NO de NO de Vazão Indicador de Tempo Lavar Lavar Escovar Total Prédio Usuários Usos (l/s) Consumo (T) (s) Mãos (a) Rosto (b) Dentes (c) (a)+(b)+(c) (N) (F) (V) (l/usuário/dia) Parcelas de usos (P) (%) 53% 23% 24% (l/dia) % Vestiários 1 031 2,2 0,14 1 956 850 910 3 716 42% 4 Anexo Refeitório 269 1,6 0,10 269 117 125 511 6% 2 Oficina Montagem Industrial 397 2,5 0,08 488 212 227 928 10% 2 Almoxarifados / Ferramentarias 123 1,7 0,10 128 56 60 244 3% 2 12 Oficina Manutenção Predial 59 2,4 0,10 86 38 40 164 2% 3 Prédio Escritórios 339 2,6 0,11 611 266 284 1 161 13% 3 Outros Sanitários da Área 598 2,8 0,10 1 059 460 493 2 012 23% 3 Refeitório 516 2,0 0,03 194 0 0 194 2% 0,4 4 793 1998 2 139 8 931 100% 5 Tabela 35: Tempo médio para lavatórios Tempo (T) (s) Σ(TxP) (s) 8 10 15 20 25 * (P) (%) 12 39% 31% 14% 8% 8% * Participações dos usuários para cada tempo informado na Pergunta 5.
  • 101.
    101 5.4.1.2. Chuveiros Na Tabela36 estão mostrados os consumos estimados para os chuveiros. Obteve-se um tempo médio de uso de 6 min, conforme Tabela 37. Já era esperado um consumo elevado neste uso, considerando o grande volume de pessoas que o realizam, devendo os chuveiros receber uma maior atenção nas oportunidades de redução de consumo de água nessas Instalações. O indicador de consumo para os chuveiros está na faixa encontrada no estudo da UFBA (Cohim, Kiperstok e Almeida, 2008), para residências de baixa renda, no município de Simões Filho. O valor obtido para todas as atividades na residência foi de 64 ± 19 litros por habitante. Tabela 36: Consumo de água nos chuveiros O O N de N de Vazão Tempo ConsumoTotal Usuários Usos (V) (T) (l/dia) C=NxFxVxT Indicador de (N) (F) (l/min) (min) Consumo 1119 1 56.164 (l/usuário/dia) 281 2 9 6 28.212 5 3 784 85.160 43 Tabela 37: Tempo médio para chuveiros Σ(TxP) Tempo (T) (s) (min) 3 5 10 15 20 * (P) (%) 6 41% 37% 17% 3% 2% * Participações dos usuários para cada tempo informado na Pergunta 11. 5.4.1.3. Duchas Higiênicas Os resultados para as duchas higiênicas apresentados na Tabela 38 indicam uma pequena participação desse consumo nas Instalações, mesmo porque, nos vestiários, onde tem maior volume de pessoas, não existem estes aparelhos.
  • 102.
    102 Tabela 38: Consumo de água nas duchas higiênicas N0 de Usuárias N0 de Usos (F) Vazão (V) (l/s) Tempo (T) (s) Distribuição Consumo Indicador de (N) Prédio / Sanitário (l/dia) Consumo C=NxFxTxV (l/usuário/dia) Anexo Refeitório 0 1,4 0 0% - Oficina Mont. Industrial 0 2,6 0 0% - Almoxarif/ Ferram. 5 1,9 3,5 4% 1 7 0,05 Oficina Manut. Predial 3 2,2 2,0 3% 1 Prédio Escritórios 32 2,4 26,2 33% 1 Outros Sanitários 55 2,5 48,2 60% 1 80 100% 0,04 5.4.1.4. Vasos Sanitários e Mictórios Os resultados de consumo para os usos dos vasos sanitários e mictórios encontram-se nas Tabelas 39 e 40, respectivamente, estando destacado na Tabela 41 as participações dos usuários para os números de usos e acionamentos, considerados nos cálculos. Apesar dos mictórios terem ficado com 77% dos usos para urinar, o seu consumo total foi 5 vezes menor do que os usos realizados nos vasos sanitários. Mantendo-se esse padrão de uso, com descargas de volume reduzido (6 litros), esse consumo ainda estaria alto, representando 03 vezes mais o consumo dos mictórios. Do resultado total nos vasos sanitários, o consumo para defecar representou 63%, com um valor significativo, em função dos 53% dos trabalhadores que informaram realizar esta atividade, com uma freqüência média de 1,2 vezes, ao dia, nos sanitários do trabalho. Uma média de 23% dos usos de vasos sanitários e mictórios ocorrem em sanitários externos às Instalações de Empreiteiras e 34% se verificam nos vestiários. Esses valores levaram a um consumo de água de 21 litros diários, por trabalhador, nos vasos sanitários, para apenas 1 litro nos mictórios.
  • 103.
    103 Tabela 39: Consumo de água nos vasos sanitários Urinar Defecar Distribuição C=NxFxPxAcxV C=NxFxPxAcxV Consumo Indicador de Usuários (P) N0 Usuários N0 Usos (F) N0 Usos (F) Vazão (V) Parcela de Parcela p/ Vazão (V) N0 Acion. N0 acion. (l/acion.) (l/acion.) Total Consumo Uso (P) Consumo Consumo (l/dia) (Ac) (Ac) (N) Prédio / Sanitário (l/usuário/dia) (l/dia) (l/dia) Vestiários 1 031 2,0 5 056 9 314 14 370 35% 14 Anexo Refeitório 269 1,4 941 2 426 3 367 8% 13 Oficina Mont. Industrial 397 2,6 2 557 3 589 6 146 15% 15 Almoxarif/ Ferram. 123 1,9 23% 1 11 572 53% 1,3 1,2 11 1 109 1 681 4% 14 Oficina Manut. Predial 59 2,2 314 529 844 2% 14 Prédio Escritórios 339 2,4 1 983 3 066 5 049 12% 15 Outros Sanitários 598 2,5 3 678 5 404 9 081 22% 15 15 101 25 437 40 538 100% 21 37% 63% 100% Tabela 40: Consumo de água nos mictórios Tabela 41: Número de usos e de acionamentos nos vasos N0 Acionam. Parcela p/ Uso (P) N0 Usuários (N) N0 Usos (F) (Ac) Distribuição N0 Usos (F) Tempo (s) Vazão (V) (l/acion.) Consumo Indicador de 1 2 3 1 2 3 Prédio/Sanitário Consumo (P) (%) (l/dia) (l/usuário/dia) 73% 20% 7% 88% 9% 3% Σ(FxP) Σ(AcxP) Vestiários 1 031 2,0 0,12 950 33% 1 1,3 1,2 Anexo Refeitório 269 1,4 0,12 177 6% 1 Oficina Mont. Industrial 397 2,6 0,12 480 17% 1 Almoxarif/ Ferram. 123 1,9 77% 0,13 5 116 4% 1 Oficina Manut. Predial 59 2,2 0,11 54 2% 1 Prédio Escritórios 339 2,4 0,13 403 14% 1 Outros Sanitários 598 2,5 0,12 691 24% 1 2 871 100% 1
  • 104.
    104 5.4.1.5. Pias deCozinha A Tabela 42 mostra que o consumo nas pias do refeitório, para higienização dos utensílios, é pequeno, em relação aos demais, devendo ser considerado a forma de limpeza, com utilização de recipientes, e que as panelas e outros itens de preparo não são higienizados no local. Tabela 42: Consumo de água nas pias do refeitório Salas de Lavagem (Bandejas Box's de Distribuição de e Talheres) Alimentos (Usos Diversos) Indicador de recipiente (Vr) recipientes (N) N0 de Pias (N) Consumo Consumo Volume do Tempo (T) Vazão (V) Consumo Consumo Total (l/refeição/dia) (l/min) (min) N0 de (l/dia) (l/dia) (l/dia) (l) C=NxVr C=NxTxV (1 720 refeições) 16 173 2 768 6 120 4 2 695 5 463 3 5.4.1.6. Limpeza A Tabela 43 apresenta as estimativas de consumo para limpeza, com base nas informações do Anexo G. O canteiro de construção só possui um ponto de água que é o responsável pelo consumo da limpeza e tem a menor representatividade no consumo de água. Os vestiários apresentam a maior área para limpeza e conseqüente consumo, devendo ser observado que este consumo poderia ser menor, caso não houvesse uma maior periodicidade nos novos vestiários, conforme indicado pela equipe de limpeza, em função do tipo de piso adotado. O mesmo ocorre nas salas de escritórios, e estes ambientes são os que tiveram maiores indicadores. Estes indicadores ficaram equiparados com os valores trazidos por Melo e Netto (1998) apud Tomaz (2000) que são de 1 a 2 litros/m2 para lavagem de pátios e calçadas.
  • 105.
    105 Tabela 43: Consumo de água na limpeza Indicador Área de Consumo de Prédio Distrib. Consumo Piso (m2) (l/dia) l/m2 Vestiários (sanit. + passeios) 2 460 5 673 68% 2 Anexo Refeitório (sanit.) 88 72 1% 1 Oficina Mont. Industrial (salas + sanit.) 493 174 2% 0,4 Almoxarif. / Ferram. (salas + sanit.) 612 135 2% 0,2 Oficina Manut. Predial (salas + sanit.) 148 250 3% 1,7 Prédio Escritórios (salas + sanit. + passeios) 423 654 8% 2 Oficina Construção Civil (salas) 50 15 0% 0,3 Refeitório (geral) 1 563 1 414 17% 1 Total 5 688 8 387 100% 1 5.4.2. Indicadores por Prédio Comparando a distribuição de consumo do prédio de escritórios das instalações de empreiteiras com o Gráfico 4, apresentado no item 2.2, referente a um prédio público de Florianópolis (Kammers, 2004), verifica-se na Tabela 44 que para as torneiras de lavatório os valores estão bem próximos. Ou seja, as torneiras do prédio de escritórios tiveram 16% do consumo do prédio, com vazões médias de 0,12 l/s, enquanto no trabalho de Kammers (2004), para o edifico de escritórios, as vazões foram de 0,14 l/s, apresentando participação total de 18% no consumo de água. Com relação aos vasos sanitários, a contribuição de 56% indicada em Kammers (2004), foi menor do que os 69% encontrados neste estudo, levando em conta que naquele as descargas eram de 12litros e neste de 11 litros, e que não houve segregação dos usos para urinar em mictórios. Por outro lado, não foi levantada a freqüência de usos para defecar, que daria um incremento nesta contribuição. Para os mictórios, Kammers (2004) utilizou vazões de 0,07 l/s (fecho automático), mas considerou toda a população do prédio no seu uso, resultando em uma participação maior do que a encontrada neste estudo. Os mictórios do prédio de escritórios representaram 6% do total do consumo, com vazões médias de 0,12 l/s.
  • 106.
    106 Os valores deKammers (2004) para o consumo per capita foi de 29 l/pessoa/dia, bem próximo dos 22 l/usuário/dia do prédio de escritórios, mas distante dos 65 l/empregado/dia, informado por Qasim (1994) apud Tomaz (2000), na Tabela 14. Tabela 44: Comparativo da distribuição do consumo do prédio de escritórios Prédio de Escritórios / Edifício Público / Pontos de Consumo Instalações de Empreiteiras Kammers (2004) Vaso sanitário 69% 56% Mictório 6% 14% Lavatório 16% 18% Limpeza 9% 2% Cafeteiras - 1% Irrigação de jardim - 9% Total 100% 100% Indicador de Consumo 22 29 (l/usuário/dia) Na Tabela 45 encontram-se os valores gerais de consumos estimados e indicadores para as Instalações de Empreiteiras. Os prédios de escritórios, almoxarifado e oficinas, com exceção da construção civil, apresentaram contribuições diferenciadas, em relação ao consumo total, mas os valores dos indicadores se mostraram bastante próximos. O consumo total nos vestiários apresentou o valor de 109.869 litros, representando um indicador de 85 litros/usuário/dia, sendo que só os usos dos chuveiros representaram 56% do total do consumo das Instalações. O consumo de 4 l/refeição/dia para o refeitório é inferior ao valor de 26 l/refeição/dia indicado em Melo e Netto (1998) apud Tomaz (2000), conforme Tabela 14. Como não foram informados maiores detalhes para este indicador, a diferença pode estar no preparo de alimentos na área estudada que levou a um maior consumo de água. No presente estudo os alimentos são trazidos prontos para serem servidos. Os sanitários das áreas de trabalho (“outros sanitários”) representaram 8% do total do consumo, contra os 31% representados pelos sanitários existentes nas Instalações de Empreiteiras.
  • 107.
    107 Tabela 45: Consumo total de água nas Instalações de Empreiteiras Ducha Higiênica Distribuição por Pia de Cozinha Limpeza Geral Consumo Indicador de Chuveiro Usuários Mictório Lavatório Vaso Sanitário Prédios Total por Consumo por Prédio Prédio Prédio Lavar Lavar Escovar (l/dia) (l/usuário/dia) Urinar Defecar mãos rosto dentes Vestiários (Sanitários) 1 031 0 1 956 850 910 5 673 0 5 056 9 314 950 0 24 709 16% 24 Vestiários (Banho) 1 405 85 160 0 0 0 0 0 0 0 0 0 85 160 56% 61 Anexo Refeitório 269 0 269 117 125 72 0 941 2 426 177 0 4 127 3% 15 Oficina Mont. Industrial 397 0 488 212 227 174 0 2 557 3 589 480 0 7 728 5% 19 Almoxarifados / Ferram. 123 0 128 56 60 135 0 572 1 109 116 3 2 180 1% 18 Oficina Manut. Predial 59 0 86 38 40 250 0 314 529 54 2 1 314 1% 22 Prédio Escritórios 339 0 611 266 284 654 0 1 983 3 066 403 26 7 294 5% 22 Outros Sanitários 598 0 1 059 460 493 0 0 3 678 5 404 691 48 11 833 8% 20 Refeitório 1 720 0 194 0 0 1 414 5 463 0 0 0 0 7 070 5% 4 Oficina de Const. Civil 35 0 0 0 0 15 0 0 0 0 0 15 0% 0 Consumo Total por Uso (l/dia) 85 160 4 793 1 998 2 139 8 387 5 463 15 101 25 437 2 871 80 151 429 100% 77 Distribuição por Usos 57% 3% 1% 1% 6% 4% 10% 17% 2% 0% Indicador de Consumo por 43 2 1 1 4 3 8 13 1 0 Uso (l/usuário/dia)
  • 108.
    108 5.4.3. Indicadores nasInstalações de Empreiteiras O consumo total estimado para as Instalações de Empreiteiras resultou um valor que equivale ao consumo diário de, aproximadamente, 717 residências populares do tipo estudado por, Cohim, Kiperstok e Almeida (2008). Já o consumo diário por pessoa, que no referido estudo resultou 64 litros com um desvio na faixa de 19 litros, não ficou muito distante dos 77 litros encontrados no presente trabalho. Os valores encontrados por Cohim, Kiperstok e Almeida (2008) resultaram do levantamento de 9 residências com média de 3,3 habitantes. Na Tabela 46 encontram-se dados comparativos para o indicador encontrado, com base nos valores apresentados na tabela do Anexo E. Tabela 46: Comparativo do indicador de consumo das Instalações de Empreiteiras Local do Estudo Referência Indicador de Consumo Melo e Netto (1998) apud Canteiro de obra 60 a 100 l/operário/dia Tomaz (2000) Macintyre (1982) apud Alojamento provisório de obra 80 l/pessoa/dia Tomaz (2000) Instalações de Empreiteiras Presente estudo 77 l/usuário/dia O indicador de consumo de água para as Instalações de Empreiteiras ficou na faixa de 60 a 100 l/operário/dia apresentado em Melo e Netto (1998) apud Tomaz (2000) e bem próximo dos 80 l/pessoa/dia, segundo Macintyre (1982) apud Tomaz (2000), para alojamento provisório de obra. Deve ser observado que houve um minucioso detalhamento de informações para a obtenção desse valor, observando os hábitos dos usuários locais, principalmente no que se refere à segregação de usos em vasos e mictórios. O uso do vaso sanitário para defecar representou 17% do total do consumo, indicando que a ausência desse dado resultaria um valor bem abaixo do encontrado. O indicador de consumo para esse uso foi de 13 l/usuário/dia. A distribuição geral dos consumos (Gráfico 7) apresenta, para a estimativa deste estudo de caso, um consumo nos chuveiros com mais da metade do total de consumos e vasos e mictórios com quase um quarto do consumo total. Essa distribuição é bem diferenciada de uma tipologia residencial, em que chuveiros, pias de cozinha e vasos sanitários concorrem, a depender do tempo de permanência dos moradores na casa. Ou seja, as atividades de cozinhar e lavar roupas não ocorrem nas instalações em estudo.
  • 109.
    109 60% 56% 50% 40% 30% 27% 20% 10% 6% 5% 4% 2% 0% 0% Chuveiro Vaso Limpeza Lavatório Pia de Mictório Ducha Sanitário Cozinha Higiênica Gráfico 7: Distribuição geral do consumo nas Instalações de Empreiteiras O consumo de água para as duchas higiênicas não apresentaram representatividade significativa, em função da baixa quantidade desses aparelhos, uma vez que nos vestiários não foram instaladas duchas higiênicas. Considerando a variedade de tipologias prediais existentes nas Instalações de Empreiteiras, as distribuições aqui apresentadas podem subsidiar outras edificações com características físicas e funcionamentos semelhantes, não se atendo apenas à análise do complexo como um todo. Os indicadores encontrados podem servir para implantação de outros empreendimentos industriais que visem agregar, em determinado site, as instalações de apoio para empresas prestadoras de serviço, em condições similares. 5.4.3.1. Simulação de Indicadores com Substituição dos Sanitários Químicos Conforme já informado, os sanitários químicos não têm descargas com consumo de água, uma vez que sua limpeza é realizada através de processo químico. Entretanto, os resultados da pesquisa (ver Tabela 27) retornaram que, diariamente, 23% dos usuários fazem uso desses sanitários para defecar, e que para urinar há uma freqüência de 2,6 usos por pessoa nos sanitários químicos (Tabela 30). Desta forma, apresenta-se aqui uma simulação do total de consumo de água considerando-se a substituição desses por sanitários convencionais, uma vez que o seu uso está agregado à rotina
  • 110.
    110 dos trabalhadores esão importantes para comparação com outras instalações provisórias que não disponham sanitários químicos. Para o cálculo da estimativa foi utilizado o mesmo procedimento demonstrado nas Tabelas 39, 40 e 41, estando o resultado final apresentado na Tabela 47. Tabela 47: Indicadores com Substituição dos Sanitários Químicos por Sanitários Convencionais Indicador de Lavatório Utensílios Chuveiro Sanitário Higieniz. Limpeza Mictório Consumo Higiên. Ducha Geral Consumo Vaso Prédio Total Total (l/dia) l/usuário/dia Consumo Total por uso 85.160 8.931 8.387 5.463 53.086 2.871 80 163.992 83 (l/dia) Distribuição 52% 5% 5% 3% 32% 2% 0% - - por Usos Indicador de Consumo por 43 5 4 3 27 1 0 - - Uso (l/usuário/dia) Observa-se que o consumo total estimado inicialmente em 151 429 litros/dia, teria um acréscimo diário de 12 548 litros no consumo de água, caso estes usos fossem realizados em sanitários com as mesmas especificações dos existentes nas Instalações de Empreiteiras. O indicador de consumo de água passaria de 77 litros/usuário/dia para 83 litros/usuário/dia, ou seja, 8% acima do valor estimado sem esse consumo de água. A contribuição dos vasos sanitários que era de 27%, considerando usos para defecar e urinar, iria para 32%, ficando a contribuição dos chuveiros reduzida de 56% para 52%. Deve ser considerando que para o valor estimado ainda podem ser adicionadas perdas, não levantadas neste trabalho, e que para a comparação com tipologias de instalações provisórias de obra, também podem ser acrescidas as atividades relacionadas à obra. 5.5. Propostas para Racionalização do Uso da Água Na Tabela 48 estão apresentadas as economias que poderão ser obtidas com as ações de racionalização do consumo de água, considerando a aplicação de forma integrada em 3 cenários para as estimativas de consumos sem contribuição dos sanitários químicos. Para cada intervenção proposta, estão indicadas as economias de consumo a serem obtidas.
  • 111.
    111 Com este novoconsumo seria atingido um indicador de consumo racional de água nas Instalações de Empreiteiras no valor de 27 litros/usuário/dia, ressaltando não estarem inclusas as possíveis perdas no sistema e tendo como maior contribuinte a redução de consumo nos chuveiros, a partir da instalação de reguladores de vazão. Observa-se que os percentuais de redução são bastante significativos, considerando que foram propostas ações localizadas, sem necessariamente alterar a rotina dos trabalhadores, já que o reuso de água e a água de chuva serão utilizados em descargas e os reguladores de vazão não alteram a sensação do volume de água que atinge o corpo. As informações referentes a cada cenário proposto estão descritos na seqüência, bem como as análises para as demais ações introduzidas no capítulo 3. 5.5.1. Instalação de Tecnologias Economizadoras Em função de seu alto consumo, verificou-se que os chuveiros mereciam receber alguma intervenção para redução do seu consumo. Desta forma, foi proposta a instalação de chuveiros com reguladores de vazão, que conforme apresentado na Tabela 8, no estudo de Carvalho e Gusmão (2008), proporcionam a redução do consumo de água, neste ponto, em 70%. Com esta ação, a estimativa dos chuveiros ficou na faixa de 25 500 litros, representando 13 litros diários, por trabalhador. Em relação aos consumos nas descargas, a substituição dos vasos sanitários de 11 litros por modelos mais novos, com volume de 6 litros, apresentou uma economia de água de 55%. A intervenção nos mictórios se limitou à regulagem de suas vazões, reduzindo o volume de limpeza do aparelho de 0,6 litros para 0,35 litros, com uma vazão de 0,07 l/s. As ações agrupadas no Cenário 1 resultaram uma economia de 55% no consumo total estimado de água, reduzindo o indicador das Instalações de Empreiteiras para 35 l/usuário/dia.
  • 112.
    112 Tabela 48: Simulação de Cenários para Racionalização do Uso da Água CENÁRIO 1 CENÁRIO 2 CENÁRIO 3 Cenário 2 + Cenário 1 + Reuso de Águas Instalação de Tecnologias Economizadoras Aproveitamento de Cinzas Água de Chuva Regulagem vazão mictórios Reuso em vasos e mictórios Uso nos vasos da oficina de dos vestiários, escritórios e Vasos com VDR (6 litros) Restritor de vazão nos montagem industrial Indicador Racional almoxarifados Economia Total (L/usuário/dia) chuveiros p/ 0,07l/s Consumo (B) Consumo (C) Consumo (D) Consumo (B)=(A-a1-a2-a3) (C)=(B-b1) (D)=(C-c1) Atual (A) (l/dia) Economia Economia Economia (a1) (a2) (a3) (l/dia) (b1) (l/dia) (c1) (l/dia) (a1+a2+a3)/(A) (b1/(B) (c1/(C) Chuveiros 85 160 59 612 0 0 25 548 70% 0 25 548 0% 0 25 548 0% 70% 13 Lavatórios 8 931 0 0 0 8 931 0% 0 8 931 0% 0 8 931 0% 0% 5 Vasos Sanitários 40 538 0 22 112 0 18 427 55% 11 509 6 917 62% 2 388 4 529 35% 89% 2 Mictórios 2 871 0 0 1 675 1 196 58% 857 339 72% 0 339 0% 88% 0 Duchas higiênicas 80 0 0 0 80 0% 0 80 0% 0 80 0% 0% 0 Pia de Cozinha 5 463 0 0 0 5 463 0% 0 5 463 0% 0 5 463 0% 0% 3 Limpeza 8 387 0 0 0 8 387 0% 0 8 387 0% 0 8 387 0% 0% 4 Total (l/dia) 151 429 59 612 22 112 1 675 68 031 55% 12 367 55 664 18% 2 388 53 276 4% 65% Indicador Racional 77 35 28 27 (l/usuário/dia) (c1) = demanda atendida para oficina montagem industrial, (a1) = 70% x (A) (a3) = (A) /0,12 l/s x 0,07 l/s atualizada com valores do Cenário 2 (a2) = (A)/11 litros x 6 litros (b1) = consumo de vasos e mictórios no Cenário 1
  • 113.
    113 5.5.2. Reuso deÁgua Considerando que os prédios de escritórios, vestiários e almoxarifados já possuem instalações sanitárias com segregação de águas cinzas , bem como sua proximidade permite a instalação de unidade de tratamento no local, o cenário 2, com opções de reuso, foi direcionado para esses prédios. Na Tabela 49 estão apresentados os valores de águas cinzas geradas, em relação ao total de águas residuárias nesses prédios, após aplicação do cenário 1. Tabela 49: Águas Cinzas e Residuárias Geradas nos vestiários, escritórios e almoxarifados (cenário1) Total de Água Residuária Total de Água Cinza Origem da Água Residuária % L/dia % L/dia Vasos Sanitários 27 11 509 - - Mictórios 2 857 - - Duchas Higiênicas 0 30 - - Lavatórios 12 5 121 17 5 121 Chuveiros 59 25 548 83 25 548 Total 100 43 065 100 30 699 Verifica-se que o total de águas cinzas representa 71% das águas residuárias, nesses prédios, tendo o chuveiro como seu maior contribuinte, com um valor que atende o seu reuso nas descargas de vasos e mictórios. Sendo assim, os consumos desses aparelhos foram incluídos na Tabela 48, resultando um acréscimo de economia de água de 18%. Verifica-se, que após essa intervenção ainda haverá um excedente de água cinza gerada, em torno de 18 000 l/dia. 5.5.3. Uso de Água de Chuva No cenário 3 foi proposta a utilização de água de chuva no prédio da oficina de montagem industrial, que apresenta uma estrutura de cobertura que propicia a instalação de um sistema de captação de água pluvial, sem que sejam necessárias grandes intervenções, além da construção do reservatório. No prédio já existe uma calha de fibra de vidro coletando as precipitações sobre as águas centrais do telhado, que são desaguadas, através de tubulação,
  • 114.
    114 para uma caixainterligada ao corpo receptor. Faz-se necessário, apenas, a instalação de calhas nas laterais dos telhados a fim de reunir o total de água precipitado nessa cobertura. Para dimensionamento do reservatório e identificação das taxas de redução, será utilizado o sistema introduzido por Kiperstok, Almeida e Cohim (2007), que tem sua tela de entrada de dados apresentada no Anexo J. Os parâmetros de entrada, referentes ao presente trabalho, estão apresentados na Tabela 50. Tabela 50: Parâmetros de Entrada para o Sistema de Dimensionamento do Reservatório Parâmetros Valores Demanda total Número de pessoas 397 Consumo per capta total 12 litros/pessoa/dia Demanda para água de chuva Consumo per capta a ser atendido com água de chuva 9 litros/pessoa/dia Área do telhado 2 715 m2 Coeficiente de captação 0,80 Os dados referentes à serie de precipitação diária foram obtidos na Coordenação de Meio Ambiente da RLAM que repassou os valores medidos nos equipamentos existentes na Refinaria para o período de 1 999 a 2 007. Observou-se que para os anos de 1 999 e 2 004 não havia medições para a maioria dos meses, tendo esses dados sido descartados e introduzidos no sistema apenas os valores a partir do ano 2 000, excetuando-se 2 004, que resultou em um valor anual de precipitação de 1 465 mm. O sistema forneceu algumas capacidades de reservação com o valor da demanda anual atendida, bem como indicadores a serem atingidos com a sua aplicação. Ou seja, foram calculadas as relações da demanda anual e do transbordo com a produção anual do telhado e apresentado um gráfico apresentando a relação do volume do reservatório com o atendimento da demanda (Gráfico 8).
  • 115.
    115 Volume do Reservatório x Atendimento da Demanda 100% 90% 80% 70% 60% 50% 40% 30% 20% y = 0,1419Ln(x) + 0,2398 2 10% R = 0,9971 0% 0,00 10,00 20,00 30,00 40,00 50,00 60,00 Volume do Reservatório (m³) Demanda Atendida (M I) Demanda Atendida (M II) "Transbordo/Prod. Do Telhado" Gráfico 8: Volume do reservatório x Atendimento da demanda Fonte: Kiperstok, Almeida e Cohim (2007) Com base nos indicadores fornecidos, foi selecionado um reservatório com capacidade de reservação de 20 000 litros para armazenar as águas pluviais da oficina. A adoção desse dimensionamento vai permitir o atendimento de 63% da demanda total de água no prédio. 5.5.4. Combate a Perdas e Desperdícios Conforme observado durante as visitas às Instalações de Empreiteiras, já existe no local uma iniciativa da empresa que presta serviços de limpeza que visa identificar diariamente os pontos de consumo que apresentam vazamentos. Segundo o gerente da empresa, os empregados são orientados a providenciarem a correção, realizando a substituição de alguma peça, ou caso não se tenha estoque, os aparelhos são bloqueados, evitando que apresentem vazamentos por longos períodos. Esta iniciativa foi evidenciada durante as visitas, tendo sido encontrado um mictório no almoxarifado e dois lavatórios sendo um no almoxarifado e um no vestiário que estavam interditados, enquanto se aguardava a substituição de peças. A empresa não tinha registro da incidência dessas ocorrências, uma vez que os funcionários de limpeza realizam de imediato as pequenas não conformidades encontradas. Não foram identificadas perdas oriundas de vazamentos em tubulações, mas em duas visitas realizadas observou-se um grande transbordamento de água vindo do reservatório superior, que levou uma média de 30 minutos antes que fosse acionado o setor responsável. Quando
  • 116.
    116 consultado, o setorinformou que estava ocorrendo problemas com a bóia que não havia sido acionada. Vazamentos dessa ordem tendem a promover grandes perdas de água no sistema, antes de sua utilização, mas que devido à não existência de monitoramento, não se conhece o volume perdido. 5.5.5. Implementação de Medição Setorizada A medição setorizada é mais uma ação que se propõe para as Instalações de Empreiteiras, a fim de, conforme mencionado em Tamaki (2004), proporcionar um domínio do consumo das edificações e pontos de utilização, bem como obter uma economia em termos financeiros e no próprio consumo de água, em função da redução de irregularidades que podem ser observadas no perfil de consumo. Outro fator que pode vir a ser considerado é a cobrança pelo uso da água nessas instalações, que vindo a ser implementada deverão ser conhecidos os valores de consumo. Os dirigentes das empresas conhecendo seus consumos de água tendem a promover ações com suas equipes visando a redução do consumo. Pela distribuição de alimentação de água existente, a instalação de medidores de vazão para cada edificação se verifica favorável, podendo ser conhecidos para vestiários, almoxarifados e prédio de escritórios, os consumos separados de usos potáveis e não potáveis. A medição proposta poderia constar de um monitoramento remoto, uma vez que já existe no local uma alimentação de rede de voz e dados que pode receber o cabeamento necessário para transmissão dos dados de telemetria enviados por medidores com saída pulsada. 5.5.6. Implementação de Campanhas de Educação Com base nos estudos já apresentados sobre campanhas de educação, estas devem ter caráter permanente e com motivações capazes de envolver a comunidade local para adoção de um programa de racionalização ou adequação a alguma inovação que leve a uma redução do consumo de água. Apesar de se tratar deste item separadamente, as campanhas estarão presentes em todas as ações que aqui serão apresentadas, servindo para conhecer a receptividade às mudanças, bem como incentivando e divulgando os progressos durante as implementações.
  • 117.
    117 Especificamente nas Instalaçõesem estudo, identifica-se que eventos já existentes como a SISPAT (Semana Interna de Prevenção de Acidentes no Trabalho) podem introduzir atividades como gincanas e concursos, que proporcionem aos trabalhadores um maior envolvimento com as questões que levem a um menor consumo de água. Com base no programa “Você Vale Mais” da Petrobras foram distribuídos livretos de bolso a todos os trabalhadores, onde constam recomendações práticas sobre o uso de água, efluentes e qualidade da água. Nos encontros diários, antes do início das atividades, denominado Diálogo Diário de Segurança Meio Ambiente e Saúde (DDSMS) que acontece em todas as frentes de serviço, pode-se tratar em dias predeterminados de aspectos referentes aos objetivos que se pretenda atingir, relacionado ao conteúdo dos guias de bolso. Considerando que o local é ocupado por empresas contratadas pela Rlam, podem ser incluídas cláusulas nos instrumentos contratuais visando a obtenção de metas objetivas para redução do consumo de água, durante a vigência de cada contrato. Dessa forma, as empresas teriam um maior compromisso para junto a seus trabalhadores definirem planos que atendam as metas estabelecidas. 6. CONCLUSÃO Com o presente trabalho foi possível a obtenção de informações sobre o perfil de consumo de água nas Instalações de Empreiteiras da Rlam, que foi apresentada como uma tipologia similar às instalações provisórias de obra, e que não tem registro de estudos dessa natureza. Os dados obtidos permitiram a estimativa de consumo de água, bem como a determinação de indicadores que podem ser utilizados no planejamento de empreendimentos similares. A situação crítica apresentada para o recurso água sinalizou para a necessidade de tomada de medidas, em todas as esferas de atuação, visando a um menor consumo e maximização do seu potencial. Os programas de uso racional de água, já implementados, mostraram que em tipologias residenciais, comerciais, industriais, escolares e outras, podem ser obtidos resultados bastante positivos de redução do consumo de água. Todavia, as ações utilizadas nesses programas foram indicadas, também, para outras tipologias, desde que observadas as características próprias de cada situação. Em referência aos dados que foram obtidos em campo, para subsidiar o trabalho, a consulta direta àqueles que prestam os serviços de limpeza no local retornou informações valiosas para
  • 118.
    118 os levantamentos, umavez que estas representaram a realidade vivenciada na forma de utilização da água para cada ambiente. Ficou evidenciada nas visitas ao local, a existência de rotinas de inspeção dos pontos de consumo, visando atenuar o volume de perda de água oriunda de vazamentos, sendo estas consideradas como uma prática positiva no combate a perdas e desperdícios de água. Foram aplicados 378 questionários considerados representativos com um erro amostral de 4,6%, inferior ao pretendido de 5%. A disposição para redução do consumo de água consumido diariamente foi verificada para 67% dos trabalhadores, tendo 93% informado que contribuiria com um programa voltado para esse fim. Desta forma, vislumbra-se uma boa receptividade à implantação de programas de uso racional de água no local. Identificou-se, com a pesquisa, um público já envolvido com as questões ligadas à situação da água, tendo sido obtido que 60% dos trabalhadores já realizaram alguma mudança em seus hábitos visando uma redução no consumo, destacando-se a redução do tempo de uso de aparelhos sanitários, e a reutilização de água de lavagem de roupas para uso nas descargas sanitárias. Foi mostrada, também, uma preferência dos usuários locais para o uso de mictórios, apesar da existência de um número maior de vasos sanitários, tendo sido alegado não haver rejeição ao uso dos mictórios, em função de privacidades. Observou-se a importância do levantamento de informações sobre o uso dos vasos sanitários para defecar, uma vez que os valores encontrados foram significativos para os resultados do consumo de água nesses aparelhos. Os chuveiros se mostraram como os maiores contribuintes no consumo de água das Instalações de Empreiteiras, representando 56% do consumo total. Dessa forma, os vestiários representaram 85% do total do consumo, enquanto o refeitório obteve uma participação de 4%, considerando que não são realizadas atividades de preparo de alimentos no local. Conforme a estimativa realizada, o indicador de consumo de água obtido para as Instalações de Empreiteiras foi de 77 litros/usuário/dia, que ficou na faixa dos valores encontrados em literatura para instalações provisórias e canteiros de obra. Os indicadores de consumo de água obtidos para o prédio de escritórios e para a limpeza, resultaram valores bem similares aos indicados em dados da literatura apresentada. A simulação de consumo substituindo os usos dos sanitários químicos para vasos sanitários e mictórios, acresceu em 8% o valor do indicador, passando este para 83 litros/usuário/dia.
  • 119.
    119 Foi observado quepara os valores estimados ainda podem ser adicionadas perdas, não levantadas neste trabalho, bem como, para comparação de consumos com canteiros de obras, podem ser acrescidas as atividades relacionadas à própria obra. As análises das medidas voltadas para a racionalização de água, propostas a partir de simulações de cenários para o local, indicaram haver muitas possibilidades de aplicação, tendo sido obtido para as ações propostas, uma redução total de 65% no consumo de água, passando a um indicador de 27 l/usuário/dia. Na simulação referente às intervenções nos equipamentos sanitários, obteve-se uma redução de 55% do total de água consumido nas Instalações de Empreiteiras, sem afetar a rotina dos trabalhadores. O reuso de água foi analisado na demanda dos vestiários, prédio de escritórios e de almoxarifados, em virtude do grande volume de águas cinzas gerado pelos chuveiros, que junto com os lavatórios representaram 71% das águas residuárias nesses prédios, e pela proximidade das edificações. Sendo assim, a proposta de uso dessas águas nas descargas de vasos e mictórios, indicaram uma redução de 18% do total do consumo, após aplicação das intervenções nos aparelhos sanitários. Com a redução obtida com as propostas de reuso, foi analisado o uso de água de chuva no prédio da oficina de montagem industrial, onde já existe uma estrutura que favorece a implantação desse sistema. O uso das águas pluviais em vasos sanitários e mictórios do prédio apresentou uma economia de 4% do consumo de água potável. A medição setorizada também foi vista com grandes possibilidades de implantação, em face da existência de infra-estrutura instalada no local que reduziria custos de investimentos. Esta medição se torna de grande importância no local, em função da redução de irregularidades que podem ser observadas no perfil de consumo, bem como, pelo fato de poder ser realizada cobrança pelo uso da água nessas instalações. Foram sugeridas campanhas de educação com base nos programas já existentes no local, como também, foi observado que as campanhas devem ter caráter permanente e com motivações capazes de envolver a comunidade local para adoção de um programa de racionalização do uso da água. Sendo assim, puderam ser obtidas informações ainda não encontradas na literatura para a tipologia em estudo, com análise das instalações sob o ponto de vista da racionalização do uso da água.
  • 120.
    120 Considera-se que estetrabalho foi um passo introdutório no estudo de instalações utilizadas por trabalhadores de empresas da área de construção e que os dados aqui apresentados já podem ser utilizados para estimativas de consumo de água em instalações similares. Enquanto sugestões para trabalhos futuros são destacadas as seguintes: • Instalação de instrumentos de medição nas edificações e pontos de consumo, para o traçado de um perfil de consumo detalhado do local, possibilitando melhores análises comparativas; • Elaboração de um novo questionário, buscando informações sobre durações reais de uso dos aparelhos, bem como freqüências de usos para todas as atividades; • Inclusão do uso de sanitários secos nas propostas de racionalização do consumo de água; • Levantamento do consumo de água das atividades inerentes a determinadas obras, para acréscimo aos valores estimados e • Simulação de economia de consumo incluindo todas as ações possíveis de racionalização do uso da água nos prédios.
  • 121.
    121 REFERÊNCIAS AGÊNCIA NACIONAL DE ÁGUAS (Brasil). Conservação e reuso da água em edificações. São Paulo: FIESP; SINDUSCON, 2005. AGÊNCIA NACIONAL DE ÁGUAS (Brasil). GEO Brasil: recursos hídricos. Brasília: ANA, 2007. Disponível em: <http://www.ana.gov.br/bibliotecavirtual/arquivos/GEO%20Brasil%20Recursos%20Hídricos %20-%20Relatório.pdf>. Acesso em: 13 de maio, 2007. AGÊNCIA NACIONAL DE ÁGUAS (Brasil). Disponibilidade e demandas de recursos hídricos no Brasil. Brasília: ANA, 2007a. Disponível em: <http://www.ana.gov.br/AcoesAdministrativas/CDOC/CatalogoPublicacoes_2007.asp>. Acesso em: 20 de fev., 2007. ALVES, W. C. et al. Micromedição. In: Programa Nacional de Combate ao Desperdício da Água – Documento Técnico de Apoio (PNCDA/DTA-D3). Brasília: Ministério do Meio Ambiente, Secretaria Especial de Desenvolvimento Urbano, Secretaria de Política Urbana, 1999. ALVES, W. C.; ROCHA, A. L.; GONÇALVES, R. F. Aparelhos sanitários economizadores. In: GONÇALVES, R. Franci (Coord.). Uso Racional da água em edificações. Rio de Janeiro: ABES, 2006. p. 267-321. APPAN, A. Trends in water demands and the role of rainwater catchment systems in the next millennium. In: CONFERÊNCIA INTERNACIONAL SOBRE SISTEMAS DE CAPTAÇÃO DE ÁGUA DE CHUVA, 9, 1999, Petrolina. Anais... Petrolina: 1999. ASANO, T. et al. Water reuse: issues, technologies and applications. New York: McGraw Hill, 2006. ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS. NBR 5626: Instalações prediais de água fria. Rio de Janeiro, 1998. ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS. NBR 15527: Água de chuva – aproveitamento de coberturas em áreas urbanas para fins não potáveis - requisitos. Rio de Janeiro, 2007. AYUB, O. et al. Aproveitamento de água de chuva em edificações: reflexões e necessidades. In: SIMPOSIO BRASILEIRO DE CAPTACAO E MANEJO DE AGUA DE CHUVA, 5., 2005, Teresina. Anais... Teresina, 2005.
  • 122.
    122 BARBETTA, P. A.Estatística aplicada a ciências sociais. Florianópolis: Editora da UFSC, 2006. BROWN, C; GERSTON, J. COLLEY, S. The texas manual on rainwater harvesting. Texas water development board, Texas, 2005. Disponível em: <http://www.twdb.state.tx.us/publications/reports/RainwaterHarvestingManual_3rdedition.pd f.>. Acesso em: 21 maio 2006. CARDIA, N.; ALUCCI, M. P. Campanhas de educação pública voltadas à economia de água. In: Programa nacional de combate ao desperdício de água – Documento Técnico de Apoio (PNCDA / DTA-B2). Brasília: Ministério do Meio Ambiente, Secretaria Especial de Desenvolvimento Urbano, Secretaria de Política Urbana, 1999. CARVALHO, R. de C. dos A.; GUSMÃO, P. T. R. de. Ações sustentáveis para uso racional da água em edifícios de grande porte na região metropolitana do Recife. In: Congresso Internacional de tecnologia Aplicada para Arquitetura e Engenharia Sustentáveis, 2007. Disponível em: < http://www.citaes.com.br/trab_aprovados/oral_01.pdf .> Acesso em: 08 maio, 2008. CLARKE, R.; KING, J. O atlas da água. São Paulo: Publifolha, 2005. COHIM, E.; KIPERSTOK, A. Uso de água cinza para fins não potéveis: um critério racional para definição da qualidade. In: CONGRESSO BRASILEIRO DE ENGENHARIA SANITÁRIA E AMBIENTAL, 24. 02-07 de setembro de 2007, Belo Horizonte-MG. Anais.... Belo Horizonte-MG: ABES, 2007. II-164. COHIM, E.; ALMEIDA, A. P. de ; KIPERSTOK, A. Captação direta de água de chuva no meio urbano para usos não potáveis. In: CONGRESSO BRASILEIRO DE ENGENHARIA SANITÁRIA E AMBIENTAL, 24. 02-07 de setembro de 2007, Belo Horizonte-MG. Anais.... Belo Horizonte-MG: ABES, 2007. IV-052. COHIM, E.; COHIM, F. Reuso de água cinza: a percepção do usuário (estudo exploratório). 2007. Disponível em: http://www.teclim.ufba.br/site/material_online/publicacoes/pub_art57.pdf. Acesso em 10 set. 2008. COHIM, E.; KIPERSTOK, A. ALMEIDA, A. P. A. de. Caracterização do consumo de água em condomínios para população de baixa renda: estudo de caso. In: XIII SILUBESA Simpósio Luso-Brasileiro de Engenharia Sanitária e Ambiental, Belem do Pará, mar. 2008.
  • 123.
    123 COOMBES, P. J.Rainwater tanks revisited: new opportunities for urban water cycle management. 2002. Tese (Doutorado em filosofia). Universidade de Newcastle, Callaghan, Austrália. CROOK, J. Critérios de qualidade da água para reuso. Revista DAE, São Paulo, v.53, n. 174, p. 10-18, nov./dez. 1993. CTAHR. Rainwater catchment systems. HAPPI-Home 10, Honolulu, 2000. Disponível em: <http://www.ctahr.hawaii.edu/oc/freepubs/pdf/HH-10.pdf.> . Acesso em: 07 ago. 2005. CUNHA, A. P. da S. R. da. Experimento hidrológico para aproveitamento de águas de chuva usando coberturas verdes leves (CVL). EESC, São Paulo: FAPESP. 2004. Disponível em: <http://www.shs.eesc.usp.br/pessoal/docentes/technotes/31/Ara-FAPESP-2004-Relat- final.pdf> . Acesso em: 21 maio, 2006. FACCIN, F.; TRIERWEILER, J. Reutilização de águas residenciais: uma solução ecológica para o abastecimento de água. Porto Alegre: Universidade Federal do Rio Grande do Sul, [2001]. GLEICK, P. H. Water use. Annual Review of Environment and Resources, California, v. 28, p. 275-314. Jul. 2003. GONÇALVES J. C. Registradores e hidrômetros eletrônicos. Conservação e medição da água. Foz de Iguaçu, 1997. Disponível em: <http://www.geocities.com/hidrometro/electro.htm#intro>. Acesso em: 23 mar. 2006. GONÇALVES, R. F.; BAZZARELLA, B. B.; PETERS, M. R.; PHILLIPPI, L. S. Gerenciamento de Águas Cinzas. In: GONÇALVES, R. Franci (Coord.). Uso Racional da Água em Edificações. Rio de Janeiro: ABES, 2006. p. 153-222. GONÇALVES, R. F.; SIMÕES, G. M. da S.; WANKE, R. Reuso de águas cinzas em edificações urbanas – estudo de caso em Vitória (ES) e Macaé (RJ). In: XXXI CONGRESO INTERAMERICANO AIDIS, Santiago – Chile, out. 2008. GONÇALVES, O. M.; IOSHIMOTO, E.; OLIVEIRA, L. H. de. Tecnologias poupadoras de água nos sistemas prediais. In: Programa nacional de combate ao desperdício de água – Documento Técnico de Apoio (PNCDA / DTA-F1). Brasília: Ministério do Meio Ambiente, Secretaria Especial de Desenvolvimento Urbano, Secretaria de Política Urbana, 1999. GORE, A. A terra em balanço. São Paulo: Augustus, 1993.
  • 124.
    124 GOULD, J. Israinwater safe to drink? A review of recent findings. In: CONFERÊNCIA INTERNACIONAL SOBRE SISTEMAS DE CAPTAÇÃO DE ÁGUA DE CHUVA, 9, 1999, Petrolina. Anais... Petrolina: 1999. HEINRICH, M. Water End Use and Efficiency Project (WEEP) – Final Report. BRANZ Study Report 159. BRANZ Ltd, Judgeford, Nova Zelândia: 2007. Disponível em: http://www.branz.co.nz/branzltd/publications/pdfs/SR159.pdf. Acesso em: 18 mar. 2008. HESPANHOL, I. A urgência do reuso, São Paulo, 2004. Disponível em: http://www.usp.br/cira/index2.html. Acesso em: 10 ago. 2005. HESPANHOL, I. Potencial de reuso de água no Brasil: agricultura, indústria, municípios, recarga de aqüíferos. Bahia Análise e Dados, Salvador, n. Especial, p. 411-437, 2003. ITDG. Rainwater harvesting. Technical Information Service, [2000]. Disponivel em: <http://www.itdg.org/docs/technical_information_service/rainwater_harvesting.pdf>. Acesso em: 07 ago. 2005. KAMMERS, P. C. Usos finais de água em edifícios públicos: Estudo de caso em Florianópolis – SC. Projeto de pesquisa. Departamento de Engenharia Civil, Universidade Federal de Santa Catarina, 2004. MANCUSO, P. C. S.; SANTOS, H. F. dos. Reuso de água. São Paulo: USP, 2003. MAY, S. Estudo da viabilidade do aproveitamento de água de chuva para consumo não potável em edificações. 2004. Dissertação (Mestrado em Engenharia de Construção Civil) – Escola Politécnica, Universidade de São Paulo, 2004. MIERZWA, J. C. O uso racional e o reuso como ferramentas para o gerenciamento de águas e efluentes na indústria - estudo de caso da Kodak brasileira. 2002. Tese (Doutorado em Engenharia Hidráulica e Sanitária) – Escola Politécnica, Universidade de São Paulo, 2002. MOSLEY, L. Water quality of rainwater harvesting systems. SOPAC Miscellaneous Report 579. Suva, 2005. Disponível em:<http://www.sopac.org/data/virlib/MR/MR0579.pdf.> Acesso em: 14 maio 2005. NIELSEN, M. J. Seleção e dimensionamento de medidores de água. Conservação e medição da água. Curitiba, 2005. Disponível em: <http://www.geocities.com/hidrometro/electro.htm#intro >. Acesso em: 23 out. 2005.
  • 125.
    125 NETTO, A. Manualde hidráulica aplicada. 8. ed. São Paulo: Edgard Blucher, 1998. NÓBREGA, R. L. B. et al. Um sistema para captação de água de chuva em áreas urbanas. In: SIMPOSIO BRASILEIRO DE CAPTACAO E MANEJO DE AGUA DE CHUVA, 5, 2005, Teresina. Anais... Teresina, 2005. NSW HEALTH. Greywater Reuse in Sewered Single Domestic Premises 2000. Disponível em: <http://www.wsud.org/downloads/Info%20Exchange%20&%20Lit/NSW%20Health.pdf>. Acesso em: 10 fev. 2008. NUNES, R. T. S. Conservação da água em edifícios comerciais: potencial de uso racional e reúso em shopping center. 2006. Dissertação (Mestrado em Ciências em Planejamento Energético) -. Universidade Federal do Rio de Janeiro, Rio de Janeiro, 2006. OLIVEIRA, L. H. de. Metodologia para implantação de programa de uso racional da água em edifícios. 1999. Tese (Doutorado em Engenharia) – Escola Politécnica, Universidade de São Paulo, São Paulo, 1999. OLIVEIRA, Y. V. de. Uso do balanço hídrico seriado para o dimensionamento de estrutura de armazenamento de água das chuvas: estudos de casos. 2004. Dissertação (Mestrado em Engenharia Ambiental) – Centro Tecnológico, Universidade Federal de Santa Catarina, Florianópolis, 2004. ORNELAS, P. Reuso de água em edifícios públicos: o caso da Escola Politécnica da UFBA. 2004. 171f. Dissertação (Mestrado profissional em gerenciamento e tecnologia ambiental no processo produtivo) – Escola Politécnica, Universidade Federal da Bahia, Salvador, 2004. PHILLIPPI, L. S; VACCARI, K. P; PETERS, M. Rebelo; GONÇALVES, R. F. Aproveitamento da Água de Chuva. In: GONÇALVES, R. Franci (Coord.). Uso Racional da Água em Edificações. Rio de Janeiro: ABES, 2006. p. 73-152. PLANO ESTADUAL DE RECURSOS HÍDRICOS DO ESTADO DA BAHIA – PERH-BA. Relatório final da etapa I: diagnóstico e regionalização. Salvador, julho, 2003. CD-ROM. POSTEL, S.; VICKERS, A. Incrementando a produtividade hídrica. In: WORLDWATCH INSTITUTE. Estado do mundo 2004: estado do consumo e o consumo sustentável. Salvador: UMA, 2004. Disponível em: <http://www.ibase.br/userimages/ap_ibase_agua_01c.pdf>. Acesso em: 10 nov. 2007.
  • 126.
    126 PROGRAMA de conservaçãode Água (PRO-AGUA) - UNICAMP. Disponível em: <http://www.fec.unicamp.br/~milha/proagua.htm >. Acesso em: 10 jan. 2008. RAINDROPS GROUP. Aproveitamento da água da chuva. Brasil: Editora Organic Trading, 2002. REBOUÇAS, A. da. C. Água no Brasil: abundancia, desperdício e escassez. Bahia análise & Dados, Salvador, v. 13, n. Especial, p. 341-345, 2003. ROCHA, A. L.; BARRETO, D.; IOSHIMOTO, E. Caracterização e monitoramento do consumo predial de água. In: Programa nacional de combate ao desperdício de água – Documento Técnico de Apoio (PNCDA / DTA-E1). Brasília: Ministério do Meio Ambiente, Secretaria Especial de Desenvolvimento Urbano, Secretaria de Política Urbana, 1998. ROZAS, N.; PRADO, R. T. A. Implantação de sistemas de leitura automática de medidores de insumos prediais. Boletim Técnico da Escola Politécnica da USP, Departamento de Engenharia de Construção Civil. São Paulo: 2002. SANTOS, D. C. dos. Os sistemas prediais e a promoção da sustentabilidade. Ambiente Construído, Porto Alegre, n. 4, p. 7-18, out./dez. 2002. SANTOS, D. C. dos. et al. Hierarquização de medidas de conservação de água em edificações residenciais com o auxílio da análise multicritério. Ambiente Construído, Porto Alegre, n. 1, p. 31-47, jan./mar. 2006. SAUTCHÚK, C. A. Formulação de diretrizes para implantação de programas de conservação de água em edificações. 2004. 332 f. Dissertação (Mestrado em Engenharia de Construção Civil) – Escola Politécnica, Universidade de São Paulo, SÂO Paulo, 2004. SCHERER, F. A.; GONÇALVES, O. M. Uso racional da água em escolas públicas: diretrizes para secretarias de educação. São Paulo: EPUSP, 2004. SELBORNE, L. A ética do uso da água doce: um levantamento. Brasília: UNESCO, 2001. SHIKLOMANOV, I. A. World water resources – a new appraisal and assessment for the 21st century. Paris: United Nations, 1998. Disponível em: < http://unesdoc.unesco.org/images/0011/001126/112671eo.pdf Acesso em: 22 fev. 2007 >.
  • 127.
    127 SILVA, G. S.da. Programas permanentes de uso racional da água em Campi Universitários: o programa de uso racional da água da Universidade de São Paulo. 2004. 328 f. Dissertação (Mestrado em Engenharia) – Escola Politécnica, Universidade de São Paulo, São Paulo, 2004. SILVA, R. T.; CONEJO, J. G. L.; GONÇALVES, O. M. Apresentação do programa. In: Programa nacional de combate ao desperdício de água – Documento Técnico de Apoio (PNCDA / DTA-A1). Brasília: Ministério do Meio Ambiente, Secretaria Especial de Desenvolvimento Urbano, Secretaria de Política Urbana, 1998. SOUTHFACE. Hainwater harvesting. Energy Technical Bulletin, Atlanta, 2002. Disponível em: <http://www.southface.org/web/resources&services/publications/factsheets/27_rainwater- recovery-v2.pdf..> Acesso em: 07 ago. 2005. TAMAKI, H. O.; GONÇALVES, O. M. A medição setorizada como instrumento de gestão da demanda de água em sistemas prediais – estudo de caso: programa de uso racional da água na Universidade de São Paulo. Boletim Técnico da escola Politécnica da USP, Departamento de Engenharia de Construção Civil. São Paulo: 2004. TEIXEIRA, M. B.; MOTTA, A. L. T. S. Sanitário seco compostável, uma alternativa viável de saneamento básico. In: IV CONGRESO NACIONAL DE EXCELENCIA EM GESTÃO, Niterói, RJ – Brasil, ago. 2008. TECLIM – Rede de Tecnologias Limpas. Programa AGUAPURA. Disponível em: <http://teclim.ufba.br/site/projetos.php?id_projeto=3 >. Acesso em: 20 out. 2007. TOMAZ, P. Aproveitamento de água de chuva. São Paulo: NAVEGAR, 2003. TOMAZ, P. Previsão de consumo de água. São Paulo: NAVEGAR, 2000. TUCCI, C. E. M.; HESPANHOL, I.; NETTO, O. de M. C. A gestão da água no Brasil: uma primeira avaliação da situação atual e das perspectivas para 2025. Global Water Parternship, 2000. Disponível em: <http://www.unb.br/ft/enc/recursoshidricos/relatorio.pdf >. Acesso em: 20 fev. 2008. TUNDISI, J. G. O futuro dos recursos. Multiciência. São Paulo: UNICAMP, 2003. Disponível em: <http://www.multiciencia.unicamp.br/art03_e.htm.> . Acesso em 22 fev. 2007.
  • 128.
    128 UNITED NATIONS. Waterfor people, water for life. 1st UN World Water Development Report, 2003. Disponível em: <http://www.unesco.org/water/wwap/wwdr1/table_contents/index.shtml.> . Acesso em: 22 fev. 2007. UNITED NATIONS. Water, a shared responsibility. The United Nations World Water Development Report 2, 2006. Disponível em: <. http://www.unesco.org/water/wwap/wwdr2/pdf/wwdr2_ch_4.pdf.> Acesso em: 10 jun. 2007. UNEP (United Nations Environment Programme). Water and Wastewater Reuse: An Environmentally Sound Approach for Sustainable Urban Water Management 2005. Disponível em: <http://www.unep.or.jp/ietc/Publications/Water_Sanitation/wastewater_reuse/Booklet Wastewater_Reuse.pdf. Acesso em 10 fev. 2007.> . USEPA (United States Environmental Protection Agency). Cases in water conservation: How efficiency programs help water utilities save water and avoid costs. 2002. Disponível em: http://epa.gov/watersense/docs/utilityconservation_508.pdf. Acesso em: 21 jan. 2008. WHO (World Health Organization). Overview of greywater management health considerations. Amman, Jordan 2006. Disponível em: <http://www.emro.who.int/ceha/pdf/Greywter%20English%202006.pdf>. Acesso em: 10 fev 2008. YWASHIMA, L. A. Avaliação do uso de água em edifícios escolares públicos e análise de viabilidade econômica da instalação de tecnologias economizadoras nos pontos de consumo. 2005. 312 f. Dissertação (Mestrado em Engenharia) – Faculdade de Engenharia Civil, Arquitetura e Urbanismo, Universidade Estadual de campinas, São Paulo, 2005.
  • 129.
    129 ANEXOS ANEXO A -Experiências internacionais com conservação de água Cidade Situação Ações Resultados Geradora Albuquerque, Clima seco e Emprego de tarifa incentivando - Instalação de 39.303 Novo México aumento da a conservação de água, equipamentos população educação pública, uso de economizadores; geraram um equipamentos eficientes, - Economia de 45 stress no mudanças no paisagismo e no uso galões/pessoa/dia (1995 abastecimento água nas áreas externas e a 2001); e, de água otimização do uso da água - Redução da demanda industrial, comercial e de pico em 14%. institucional, entre outras. Ashland, Aumento da Detecção e conserto de - Economia de cerca de Oregon população nos vazamentos, tarifa de água 395.000 galões/dia anos 80 e a incentivando a conservação, (2001); discussão pelo programa de substituição de - Redução de 16% do direito sobre as chuveiros convencionais por uso de água no inverno; águas geraram economizadores e instalação de - Redução do esgoto um problema de bacias economizadoras, entre gerado em 58 milhões suprimento outras. de galões (2001). Cary, Aumento da Educação pública, - Previsão de uma Carolina do população e estabelecimento de economia de 4,6 Norte aumento na procedimentos para irrigação e milhões de galões/dia demanda de rega, subsídios para substituição (16%) na produção de água na estação de obturadores das caixas de água até o final de seca, fazendo descarga, realização de auditorias 2028, o que reduzirá os com que a do consumo residencial; emprego custos de operação e cidade passasse de tarifa incentivando o uso permitirá por diversas racional de água; uso de sistemas postergar ampliações restrições de reaproveitamento de água, do sistema atual. entre outras. Gallitzin, Grandes perdas Implementação de sistema de - Redução de 59% na Pensilvânia de água no medição; mapeamento do produção de água (entre sistema, com sistema; programa de detecção 1994 e 1998); vazamentos e conserto de vazamentos, - Em 1994, a parcela de constantes, altos entre outras. água não contabilizada custos era operacionais, de 70% da produção, abastecimento passando para 9% em de água instável 1994, o que representou uma redução de 87%. Gilbert, Crescimento da Inserção de requisitos nos - Sucesso devido ao
  • 130.
    130 Arizona população nos códigos de edificações (uso de reuso de água; anos 80 e clima equipamentos economizadores - Nova estação de árido e reúso de água), estrutura tratamento de esgoto tarifária crescente, programa foi de monitoramento, educação construída em 1986 e pública e programa para os tanques de recarga irrigação com baixo consumo são utilizados como de água, entre outras habitat para diversas espécies. Goleta, Crescimento da Substituição dos equipamentos - 50% de redução no Califórnia cidade e convencionais, incluindo Consumo residencial; possibilidade de instalação de bacias de volume - 30% de redução no escassez de de descarga reduzido e consumo de água do água no futuro restritores de vazão em chuveiros; distrito; aumento das tarifas, entre outras. - Postergação da ampliação da estação de tratamento. Houston, Aumento de Programas educativos, - A partir dos Texas problemas no substituição de equipamentos, resultados do suprimento de realização de auditorias, projeto piloto prevê-se água detecção e conserto de uma subterrânea em vazamentos, estrutura tarifária redução na demanda de função dos crescente, entre outras. água de 7,3% em 2.006, deslizamentos com uma economia de de terra, mais de US$260 intrusão de água milhões. salgada no sistema de abastecimento e inundações. Irvine Ranch Crescimento da Instituição de nova estrutura - Após 5 anos, com a Water população no tarifária com 5 faixas, que nova estrutura tarifária, District, final dos anos recompensa o uso racional da o consumo diminuiu Califórnia 80 e início dos água e penaliza onde a mesma em 19%; 90 e aumento na está sendo desperdiçada, entre - Entre 1991 e 1997, demanda de outras. houve uma economia água potável de cerca de US$33,2 milhões. Massachusetts Fornece água Detecção e correção de - A redução da Water para 2,2 milhões vazamentos, substituição de demanda de 336 para Resources de pessoas. De equipamentos, 256 milhões Authority 1969 a 1988, estabelecimento de programa de galões/dia (1987 a ultrapassou em de gerenciamento de água, 1997), permitiu mais de 10% o programa de educação e postergar a consumo de 300 melhoria na medição, entre expansão e diminuiu a milhões de outras. capacidade de galões/dia tratamento, resultando numa economia de US$1,91 milhões de galões/dia. Metropolitan Maior Substituição de equipamentos, - Redução de 59 Water District distribuidora de pesquisa de equipamentos milhões de galões/dia
  • 131.
    131 da Califórnia água em nível eficientes, melhorias na do Sul municipal dos irrigação, programas de Estados Unidos treinamento e projetos de pesquisa relacionados à conservação, entre outras. Cidade de Aumento da Educação, medição, detecção - Redução do consumo Nova York demanda no de vazamentos, per início dos regulamentação do uso da capita de195 galões/dia anos 90 água e programa de em substituição em massa de 1991 para 167 bacias sanitárias, entre outras. galões/dia em 1998, o que gerou uma economia de 20 a 40% nas contas de água e esgoto. .Phoenix, Grande aumento Reforma tarifária, - Economia de 40 Arizona na população e implementação da milhões de galões/dia; baixa conservação de água no setor - Redução no consumo quantidade de residencial, comercial e devido à alteração da chuva. A industrial e implementação de tarifa. legislação sistema de irrigação eficiente, estadual exige entre outras. que depois de 2025 a água subterrânea não seja retirada mais rápido do que reposta. Santa Por causa do Pesquisa do uso da água, - Redução de 14% do ônica, crescimento da educação, implementação de uso da água e 21% no Califórnia população; da uso racional na irrigação, esgoto; escassez no substituição de bacias - Programa de suprimento de sanitárias, entre outras. substituição água e de bacias obteve uma contaminação redução de 1,9 milhões das fontes de de suprimento, a galões/dia e uma cidade precisou economia de US$9,5 aumentar a milhões de 1990 a compra de água 1995. Seatle, Crescimento da Tarifa de água sazonal, - Consumo per capita Washington população, códigos para equipamentos de água reduziu 20% verão seco e sanitários, redução de perdas, nos anos 90; falta de incentivo para tecnologias - Estrutura tarifária reservatórios economizadoras de água e sazonal, com educação pública. códigos para capacidades equipamentos maiores sanitários e melhoria na forçaram a eficiência são os cidade a maiores escolher entre responsáveis pelo reduzir o sucesso; consumo e - Estima-se que o buscar novos programa de recursos para conservação no setor
  • 132.
    132 água comercial economizará cerca de 8 milhões de galões/dia. Tampa, Rápido Substituição de equipamentos - Programa irrigação Flórida crescimento eficientes e estrutura tarifária gerou econômico e da crescente, restrições para uma redução de 25% população irrigação, medidas para no consumo de água; residencial; paisagismos e educação - O programa piloto aumento da pública, entre outras obteve 15% de redução população do uso da água; sazonal geraram - Apesar da população stress no ter suprimento de aumentado em 20%, água da cidade entre 1989 e 2001, o consumo per capita diminuiu em 26%. Wichita, Analistas Planejamento integrado do - Análise das opções de Kansas indicaram que a recurso que inclui: recursos para a cidade . água poderia implementação da resultam em uma ampla não ser conservação de água, matriz com 27 opções suficiente e que avaliação das fontes de água de algo deveria ser existentes, avaliação dos recursos convencionais feito para a recursos hídricos não e não-convencionais. primeira década convencionais, otimização de do séc. XXI. todos os recursos hídricos avaliados, entre outras. Barrie, Crescimento da Plano de conservação focado - Economia de 55 Ontario população na substituição de chuveiros Litros forçou o sistema convencionais por (14,5 galões) por de água e esgoto economizadores e instalação de pessoa por dia; da cidade, sendo bacias sanitárias eficientes. - Economia estimada de necessário 17 considerar novas milhões de dólares opções de canadenses. suprimento e desenvolvimento de infraestrutura Fonte: USEPA (2002)
  • 133.
    133 ANEXO B –Vantagens e desvantagens de hidrômetros Medidores tipo Volumétrico – os mais utilizados mundialmente são os medidores tipo pistão rotativo e os de disco nutante. Os primeiros têm funcionamento eficiente em vazões muito baixas com grande dinâmica de medição e facilidade de instalação de dispositivos como emissores de pulsos e encoders de leitura remota. Têm como desvantagem o fato de que o pistão rotativo e a câmara trabalham com folgas muito controladas, o que sujeita o medidor a travamentos freqüentes caso a água medida possua sólidos em suspensão; outra desvantagem é que seu custo, principalmente se for usada carcaça em liga de cobre, é bem mais alto que um medidor de turbina tradicional. Os medidores de disco nutante têm os mesmos prós e contras que os medidores de pistão. Estes medidores não são mais utilizados, a não ser para aplicações especiais que exijam posição de montagem vertical ou grande exatidão de medição em vazões baixas. Os medidores volumétricos não são normalizados no Brasil e nem estão cobertos pela regulamentação nacional. Medidores tipo Turbina - Os medidores tipo turbina, velocimétricos ou taquimétricos, são hoje a quase totalidade dos medidores instalados no país e seu funcionamento se baseia na movimentação de uma turbina ou rotor, introduzido no escoamento de água, que gira proporcionalmente à vazão que o atravessa. São conhecidos também como hidrômetros de velocidade, pois o número de revoluções produzido depende unicamente da velocidade da água ao fluir através do órgão móvel. Existem diversos modelos construtivos atualmente no mercado, mas os mais conhecidos são os hidrômetros tipo multijato, os tipo monojato e os tipo hélice ou Woltmann. Medidor tipo Multijato - é o medidor mais tradicional no Brasil com transmissão magnética, também chamado de extra-seco, permite melhor resistência ao desgaste provocado por partículas em suspensão na água. Tem como pontos positivos que a qualidade da medição quase não é afetada pela carcaça, sendo definida pela qualidade do kit interno e são também, em princípio, mais resistentes e duráveis que os monojato. Como pontos negativos dos medidores multijato, cita-se seu custo superior em relação aos monojatos e a grande sensibilidade à montagem inclinada, não tão marcante no caso dos multijatos úmidos.
  • 134.
    134 Medidores tipo Monojato - são mais compactos e simples, tendo como pontos positivos, em relação ao multijato, um custo cerca de 20% mais baixo para medidores novos, e seu tamanho compacto, que facilita a instalação, principalmente em edifícios. Ainda como vantagem, apresenta a maior resistência a sólidos em suspensão na água e a possibilidade, em alguns modelos, de instalação inclinada e até vertical. Tem como pontos negativos, em relação aos medidores multijato, a dificuldade de manutenção, a menor robustez, a sensibilidade metrológica a perturbações na entrada e o fato de não serem produzidos em classes metrológicas melhores. Medidor Woltmann - é um medidor tipo turbina helicoidal utilizado em diâmetros acima de 50 mm (2”). Possui perda de carga e maior resistência ao funcionamento contínuo em vazões maiores; Medidores Eletrônicos – são medidores de vazão dotados de conversores que totalizam o volume de líquido através da contagem de pulsos eletrônicos. Têm como um de seus diferenciais a adoção de um principio de medição com padrão distinto dos atualmente empregados na maioria dos hidrômetros velocimétricos, onde o ângulo de ataque do fluxo do liquido é radial ao rotor ao invés de tangencial. Eles podem ser medidores com totalizador eletrônico e medidores estáticos com sensor eletrônico. A grande vantagem dos primeiros é permitir a incorporação de diversas funções em seu totalizador, tais como: vazão instantânea, volume acumulado por intervalos, volume escoado em sentido inverso, alarmes, etc. Também se torna mais fácil a incorporação de funções de comunicação remota (telemetria), inclusive bidirecional (programação remota). As desvantagens dos medidores com totalizador eletrônico estão no preço, na necessidade de baterias que devem ser trocadas periodicamente, na maior sensibilidade a intempéries, umidade e altas temperaturas ambientes. Os medidores totalmente estáticos já são uma realidade operacional para medidores de diâmetros nominais acima de 100 mm, mas estão rapidamente se tornando viáveis para medidores menores. Podem ser encontrados medidores estáticos com princípios eletromagnéticos, ultra-sônicos e fluídicos. Todos possuem interface totalmente eletrônica e recursos de programação e comunicação, bem como recursos de alarme, medição seletiva (volume acumulado por horário, direção de fluxo e vazão) e programação remota. Apesar de já existirem modelos à bateria, a maioria necessita de alimentação elétrica externa.
  • 135.
    135 ANEXO C -Fluxograma para rede M-BUS a) Determinação dos pontos a serem lidos remotamente b) Definição da topologia da rede c) Dutos e cabos d) Aterramento e) Central de gerenciamento da telemedição f) Amplificadores e regeneradores de sinal Fonte – Tamaki, 2004 a) Determinação dos pontos a serem lidos remotamente - Inclui a verificação da adequação dos hidrômetros ao tipo de sistema adotado e a determinação exata do local onde está cada hidrômetro, de preferência de maneira gráfica (i.e. em planta), para facilitar a definição da topologia da rede. b) Definição da topologia da rede - Para a definição da topologia é necessário conhecer a localização exata dos hidrômetros, da infra-estrutura já disponível (por exemplo, os dutos, cabos e painéis de distribuição utilizados pelo sistema de telefonia) e de onde será a central de gerenciamento. Dessa maneira pode-se estruturar a rede da maneira mais simples possível. É importante manter um controle de toda a topologia, tanto graficamente como em forma de planilhas, para orientar serviços de manutenção ou ampliação. c) Dutos e cabos - Quando a infra-estrutura disponível não é suficiente, torna-se necessária a passagem de dutos e cabos adicionais, devendo o traçado otimizar os comprimentos da rede. Deve-se ter o devido cuidado para evitar a interferência com outros sistemas, assim como para obedecer aos padrões de segurança para tubulações enterradas. Normalmente demanda escavação de solo, instalação do duto, reconstituição do local e por fim passagem dos cabos, o que exige tempo. Portanto, é importante iniciar esta etapa o quanto antes. d) Aterramento - Devido à possibilidade de queima de hidrômetros (principalmente por descargas atmosféricas), cada um deles deve ser aterrado. Esta proteção tem que ser feita antes da ligação do ponto à rede, para evitar que outros pontos possam ser eventualmente danificados, podendo incluir medição de resistividade do solo, cravação de hastes metálicas,
  • 136.
    136 interligação por fiosde cobre, tratamento do solo e instalação de protetores contra surtos elétricos transitórios. e) Central de gerenciamento da telemedição - Devem ser realizados testes para verificação da estabilidade de comunicação entre os hidrômetros instalados e a central de telemedição, após a conclusão das conexões. Os pontos conectados devem ser adicionados à rotina de leituras desejadas, através de programa específico. f) Amplificadores e regeneradores de sinal - Devido ao número de hidrômetros conectados à rede e à sua extensão, pode ocorrer uma queda da tensão, atingindo-se um valor inferior ao mínimo necessário para se estabelecer a comunicação. Neste caso, deve-se dividir a rede em circuitos menores, sendo cada um deles atendido por um amplificador/regenerador de sinais. O critério mais apropriado para a determinação dos circuitos é a distribuição geográfica dos hidrômetros, agrupando aqueles mais próximos entre si, eliminando assim as grandes distâncias e o aumento de impedância causado por elas.
  • 137.
    137 ANEXO D –Modelo para dimensionamento de reservatório Fonte: Kiperstok, Almeida e Cohim (2007)
  • 138.
    138 ANEXO E -Indicadores de consumo de água por tipologia de edificação Tipologia Unidade Valores Origem 11 Dziegielewski, 1996 in Mays 11 Metcalf & Eddy, 1991 Aeroporto Litros/dia/passageiro Syed R. Qasim, 1994 10 12 Melo e Netto, 1998 Alojamento Litros/dia/pessoa 80 Macintyre, 1982 provisório de obra Alojamento de Litros/dia/pessoa 151 Salvato, 1982 operários 200 Macintyre, 1982 Apartamento Litros/dia/pessoa 378 Metcalf & Eddy, 1991 230 Syed R. Qasim, 1994 Apartamento de Litros/dia/pessoa 300 a 400 Macintyre, 1982 luxo Canteiro de obras Litros/operário/dia 60 a 100 Melo e Netto, 1998 Litros/dia/empregado 65 Syed R. Qasim, 1994 Edifício de Litros/dia/ocupante efetivo 50 a 80 Macintyre, 1982 escritórios Litros/dia/m2 4 Hoddinot, M., 1981 Litros/dia/estudante 284 Geyer e Lentz, 1962 Litros/dia/per capta 150 Macintyre, 1982 Escola internato Litros/dia/estudante Syed R. Qasim, 1994 300 Litros/dia/per capta 200 DMAE P. Alegre, 1988 Escola de um turno Litros/dia/aluno 10 a 30 Melo e Netto, 1998 Litros/dia/aluno 50 Macintyre, 1982 Litros/dia/per capta 50 DMAE P. Alegre, 1988 Escola externato SABESP, 1983 Litros/dia/per capta 50 Litros/dia/estudante 76 Syed R. Qasim, 1994 250 DMAE P. Alegre, 1988 567 Metcalf & Eddy, 1991 Hospitais Litros/dia/leito 250 SABESP, 1983 300 a 600 Melo e Netto, 1998 950 Syed R. Qasim, 1994 Indústria de petróleo e produtos Litros/dia/empregado 3 950 Dziegielewski, 1996 in Mays de carvão Jardins rega com Litros/dia/hora 300 a 600 Melo e Netto, 1998 mangueira Residência de luxo Litros/dia/per capta 150 Macintyre, 1982 Restaurantes Litros/dia/cliente 30 Syed R. Qasim, 1994 Média das 2 151 Archibald, 1981 Litros/dia/empregado indústrias 2 920 Portugal, LNEC,1984 Fonte: Adaptado de Tomaz (2000)
  • 139.
    139 ANEXO F –Características dos Aparelhos Sanitários Aparelho / Vaso Sanitário Mictório Lavatório Local Marca Característica Marca Característica Marca Característica Registro de Registro de Celite Caixa acoplada Celite pressão / sifão Celite Ferramentarias/Almoxarifados / Prédio de Escritórios / Prédio pressão integrado Manutenção Predial Vestiários de 1 a 5 Registro de Registro de Deca Caixa acoplada Deca pressão / sifão Deca pressão tipo copo Vestiários de 6 a 8 Acionamento Registro de Deca Caixa acoplada Deca Deca manual autom. Pressão Oficina Montagem Industrial / Anexo Refeitório
  • 140.
    140 Ducha Higiênica Aparelho / Local Característica Acionam. manual Ferramentarias/Almoxarifados / Prédio de Escritórios / Prédio Manutenção Predial Pia de Cozinha Lavatório Aparelho / Local Marca Característica Marca Característica Registro de Acionamento - Deca pressão manual autom. Refeitório Aparelho / Local Chuveiros Vestiários de 1 a 8 Aparelho / Local Sanitários Químicos Áreas de Trabalho
  • 141.
    141 ANEXO G –Procedimentos para limpeza dos ambientes Quantidade de Edificação Periodicidade baldes (15 litros) Prédio de Escritórios Sanitários dos escritórios 5 vezes /semana 50 Salas novas 1 vez / semana 90 Salas antigas 1 vez / semana 64 Passeios 1 vez / semana 14 Vestiários Novos 02 vezes / dia (cada um) 8 Antigos 1 vez / dia (cada um) 5 Passeios 1 vez / semana 16 Pipe-Shop Sanitários 5 vezes / semana 40 Salas 1 vez / semana 18 Canteiro de Civil Salas 1 vez / semana 5 Almoxarifado Sanitário masculino 5 vezes / semana 10 Salas 5 vezes / semana 35 Refeitório Salas de lavagem 5 vezes / semana 270 Box´s de distribuição 5 vezes / semana 150 Salão 1 vez / semana 15 Corredor rampa 5 vezes / semana 30 Lavagem geral 01 vez / mês 25 Anexo do Refeitório Sanitário masculino 5 vezes / semana 10 Sanitário feminino 5 vezes / semana 10 Oficina de Manutenção Predial Salas 1 vez / semana 14 Sanitário masculino 5 vezes / semana 8 Sanitário feminino 5 vezes / semana 8 Diluição de produtos 1 vez / semana 800
  • 142.
    142 ANEXO H– Questionário utilizado na pesquisa RLAM / CENTRAL DE EMPREITEIRAS PESQUISA DE OPINIÃO Pesquisador: Cléa N. de Oliveira (RLAM/EN/MT) Orientador: Asher Kiperstok (UFBA/TECLIM) Empresa:_____________________________ Sexo: ( ) Masculino ( ) Feminino Local de Trabalho: ( ) Pipe-shop ( ) Almoxarifados ( ) Prédio da SOP ( ) Prédio de Escritórios ( ) Canteiro de civil ( ) Área da Rlam Caro colega, Gostaria de contar com a sua colaboração para preencher este questionário, que faz parte de uma pesquisa com o objetivo de conhecer o perfil dos usuários da Central de Empreiteiras, quanto à percepção no uso da água e dos equipamentos sanitários. 1. Assinale abaixo os locais que você costuma fazer uso dos sanitários, no seu dia de trabalho. ( ) Vestiário ( ) Anexo do Refeitório ( ) Pipe-shop ( ) Almoxarifados ( ) Prédio da SOP ( ) Prédio de Escritórios ( ) Sanitário químico ( ) Outros Sanitários da Rlam 2. Assinale abaixo as finalidades para as quais você faz uso das torneiras dos lavatórios, no seu ambiente de trabalho. ( ) Lavar as mãos ( ) Lavar o rosto ( ) Escovar os dentes ( ) Outros (citar) ___________ 3. Quantas vezes, no horário de trabalho, você utiliza cada local abaixo para lavar as mãos? Indique o número de vezes ao lado de cada local utilizado. ( ) Vestiário ( ) Anexo do Refeitório ( ) Pipe-shop ( ) Almoxarifados ( ) Prédio da SOP ( ) Prédio de Escritórios ( ) Sanitário químico ( ) Outros Sanitários da Rlam 4. Qual o seu procedimento ao lavar as mãos ou escovar os dentes? ( ) Enquanto ensaboa as mãos ou passa a pasta, você fecha a torneira ( ) A torneira fica todo o tempo aberta 5. Se for somado o tempo total em que a torneira fica aberta, enquanto você lava as mãos ou escova os dentes, qual a única alternativa abaixo que mais se aplica ao seu caso? ( ) Menor do que 10 seg ( ) 10 seg ( ) 15 seg ( ) 20 seg ( ) Mais do que 20 seg
  • 143.
    143 6. Quantasvezes, no horário de trabalho, você utiliza cada local abaixo para urinar? Indique o número de vezes ao lado de cada local utilizado. ( ) Vestiário ( ) Anexo do Refeitório ( ) Pipe-shop ( ) Almoxarifados ( ) Prédio da SOP ( ) Prédio de Escritórios ( ) Sanitário químico ( ) Outros Sanitários da Rlam 7. De 10 vezes que você vai ao sanitário para urinar: ( ) Todas as 10 vezes você utiliza o mictório ( ) Todas as 10 vezes você utiliza o vaso sanitário ( ) Usa o mictório pelo menos até 8 vezes ( ) Usa o vaso sanitário pelo menos até 8 vezes 8. Indique a resposta que mais se aplica a você: ( ) Só uso o mictório quando não tem vaso sanitário disponível ( ) Não uso o mictório porque as divisórias não me dão privacidade ( ) Sempre uso o mictório e não tenho problema com privacidade 9. Quantas vezes, por dia de trabalho, você toma banho no vestiário? ( ) 1 vez ( ) 2 vezes ( ) Mais de 2 vezes ( ) Não faço uso do vestiário 10. Qual o seu procedimento ao tomar banho no vestiário? ( ) Não faço uso do vestiário ( ) Enquanto se ensaboa você fecha o registro ( ) O registro do chuveiro fica todo o tempo aberto 11. Se for somado o tempo total em que o registro do chuveiro fica aberto, durante o seu banho, qual a única alternativa abaixo que mais se aplica ao seu caso? ( ) Menor do que 5 min ( ) 5 min ( ) 10 min ( ) 15 min ( ) Mais do que 15 min ( ) Não faço uso do vestiário 12. Você hoje utilizou algum sanitário da RLAM para defecar? ( ) Sim ( ) Não 13. Caso sua resposta acima tenha sido “SIM”, responda as questões abaixo: a) Qual o número de vezes? ( ) 1 vez ( ) 2 vezes ( ) Mais de 2 vezes b) Quantas vezes você acionou a descarga do vaso sanitário, para cada uso? ( ) 1 vez ( )2 vezes ( ) Mais de 2 vezes c) Informe o local que você utilizou o sanitário para defecar: ( ) Vestiário ( ) Anexo do Refeitório ( ) Pipe-shop ( ) Almoxarifados ( ) Prédio da SOP ( ) Prédio de Escritórios ( ) Sanitário químico ( ) Outros Sanitários da RLAM 14. Em sua opinião, a quantidade de água que você consome diariamente poderia ser menor e atender às suas necessidades? ( ) Sim ( ) Não
  • 144.
    144 15. Você estariadisposto a contribuir com um programa de redução do consumo de água no seu ambiente de trabalho? ( ) Sim ( ) Não 16. Em sua opinião, a água potável, que hoje é utilizada nas descargas sanitárias e na lavagem dos pisos, poderia ser substituída por uma água tratada, que já tenha sido utilizada no banho e nas torneiras de lavatórios? ( ) Sim ( ) Não 17. Você já realizou alguma mudança nos seus hábitos para redução do consumo de água? ( ) Sim ( ) Não 18. Se a resposta anterior foi “Sim”, descreva a mudança: --------------------------------------------------------------------------------------------------------------- --------------------------------------------------------------------------------------------------------------- --------------------------------------------------------------------------------------------------------------- Agradecemos a sua colaboração!
  • 145.
    145 ANEXO I –Tabelas com os resultados obtidos nas questões da pesquisa Questão 01 – Participação dos ambientes no uso dos sanitários Número de pessoas Local Homens Mulheres Qtde % Qtde % Vestiários 172 52% 26 52% Anexo Refeitório 48 15% 0 0% Oficina Mont. Industrial 71 22% 0 0% Almoxarif/ Ferram. 21 6% 2 4% Oficina Manut. Predial 10 3% 1 2% Prédio Escritórios 55 17% 12 24% Sanitário Químico 144 44% 2 4% Outros Sanitários 97 30% 21 42% Questão 02 – Finalidades de usos das torneiras de lavatórios Quantidade de Relação de uso Finalidades de uso usuários que utilizam da opção (%) a opção por dia Lavar as mãos 359 52% Lavar o rosto 156 23% Escovar os dentes 167 24% Outros 11 2% Não respondeu 5 1%
  • 146.
    146 Questão 03– Usodo local para lavar as mãos Total de Local Número de Usos usuários no local Vestiários 363 168 Anexo do Refeitório 190 119 Pipe-Shop 147 60 Almoxarifado 35 21 Prédio da SOP 40 17 Prédio de Escritórios 154 59 Sanitário Químico 0 0 Outros Sanitários da Rlam 384 136 Questão 04 - Procedimentos de usos das torneiras de lavatórios Quantidade de Relação de uso Finalidades de uso usuários que utilizam da opção a opção por dia Enquanto ensaboa as mãos ou passa a 350 93% pasta, fecha a torneira. A torneira fica todo o tempo aberta 24 6% Não respondeu 4 1% TOTAL 378 100 Questão 05 – Tempo de uso das torneiras de lavatório Quantidade de Relação de uso Tempos de uso usuários que utilizam da opção a opção por dia Menor do que 10 seg 145 38% 10 segundos 116 31% 15 segundos 53 14% 20 segundos 29 8% Mais do que 20 segundos 30 8% Não respondeu 5 1% TOTAL 378 100
  • 147.
    147 Questão 06 –Uso do local para urinar Total de Local Número de Usos usuários no local Vestiários 313 158 Anexo do Refeitório 75 53 Pipe-Shop 143 55 Almoxarifado 32 17 Prédio da SOP 26 12 Prédio de Escritórios 118 50 Sanitário Químico 285 109 Outros Sanitários da Rlam 226 91 Questão 07 – Quantidade de uso de vasos e mictórios para urinar Quantidade de Relação de uso Quantidade de usos usos da opção da opção (%) por dia Todas as 10 vezes você utiliza o mictório 142 43% Todas as 10 vezes você utiliza o vaso sanitário 19 6% Usa o mictório pelo menos até 08 vezes 115 35% Usa o vaso sanitário pelo menos até 08 vezes 35 11% Não respondeu 17 5% TOTAL 328 100
  • 148.
    148 Questão 08 –Receptividade ao uso de mictórios Quantidade de Relação de Opções de uso usuários para a usuários para a opção opção Só uso o mictório quando não tem vaso sanitário 60 18% disponível Não uso o mictório porque as divisórias não me dão 21 6% privacidade Sempre uso o mictório e não tenho problema com 239 73% privacidade Não respondeu 8 2% TOTAL 328 100 Questão 09 – Quantidade diária de usos dos chuveiros Número de Relação de Quantidade de usos dos chuveiros usuários para a usuários para a opção opção 01 vez 215 57% 02 vezes 54 14% Mais de 02 vezes 1 0% Não faço uso do vestiário 102 27% Não respondeu 6 2% TOTAL 378 100 Questão 10 – Procedimento no uso dos chuveiros Número de Relação de Opções de procedimento usuários para a usuários para a opção opção Não faço uso do vestiário 106 28% Enquanto se ensaboa você fecha o registro 237 63% O registro do chuveiro fica todo o tempo aberto 27 7% Não respondeu 8 2% TOTAL 378 100
  • 149.
    149 Questão 11 –Tempo de uso dos chuveiros dos vestiários Relação de Número de usuários Opções de tempo usuários para a para a opção opção Menor do que 5 minutos 112 30% 5 minutos 99 26% 10 minutos 47 12% 15 minutos 7 2% Mais do que 15 minutos 5 1% Não faço uso do vestiário 102 27% Não respondeu 6 2% TOTAL 378 100 Questão 12 – Uso do vaso para defecar Relação de Número de usuários Opções usuários para a para a opção opção Sim 116 53% Não 102 47% Não respondeu 0 0% TOTAL 378 100 Questão 13a – Quantidade diária de usos dos vasos para defecar Número de Relação de Opções usuários para a usuários para a opção opção 01 vez 85 73% 02 vezes 23 20% Mais de 02 vezes 8 7% Não respondeu 0 0%
  • 150.
    150 Questão 13b –Quantidade de acionamentos da descarga para defecar Relação de Número de usuários Opções usuários para a para a opção opção 01 vez 102 88% 02 vezes 10 9% Mais de 02 vezes 4 3% Não respondeu 0 0% Questão 13c – Local utilizado para uso do vaso para defecar Quantidade de Parcela de Local usuários usuários (%) Vestiários 31 27% Anexo Refeitório 12 10% Oficina Mont. Industrial 14 12% Almoxarif/ Ferram. 4 3% Oficina Manut. Predial 6 5% Prédio Escritórios 5 4% Sanitário Químico 27 23% Outros Sanitários 25 22% Questão 14 – Disposição para redução do consumo de água Relação de Número de usuários Opções usuários para a para a opção opção Sim 252 67% Não 122 32% Não respondeu 4 1% TOTAL 378 100
  • 151.
    151 Questão 15 –Disposição para contribuição em programa de redução de consumo de água Relação de Número de usuários Opções usuários para a para a opção opção Sim 354 93% Não 14 4% Não respondeu 10 3% TOTAL 378 100 Questão 16 – Receptividade ao reuso de água Relação de Número de usuários Opções usuários para a para a opção opção Sim 314 83% Não 52 14% Não respondeu 12 3% TOTAL 378 100 Questão 17 – Mudança de hábitos em relação ao consumo de água Relação de Número de usuários Opções usuários para a para a opção opção Sim 224 60% Não 145 38% Não respondeu 9 2% TOTAL 378 100
  • 152.
    152 ANEXO J –Tela de entrada do sistema de dimensionamento do reservatório de água de chuva Demanda Total OFERTA numero de pessoas 397,0 Área de telhado 2.715,0 m² Consumo per capita 12,0 litros/dia Chuva Anual Total 1.464,6 mm Consumo Total 4.764,0 litros/dia 4,8 m³ Coef de captaçao 0,80 Demanda para água de chuva INDICADORES Consumo anual Total: 1.738,9 m³ Consumo per capita a ser atendido com chuva 9,0 litros/dia Demanda anual para chuva: 1.304,1 m³ Consumo a ser atendido com chuva 3.573,0 litros/dia 3,6 m³ Produçao anual do telhado: 3.181,0 m³ Relação Prod telhado/Demanda 243,9% Reservatórios Transbordo anual (médio) 2.312,1 m³ Capacidade do Reservatório 20,00 m³ 20.000,0 litros Rel transbordo/prod telhado 73% Percentual da demanda anual atendida 65,5% a 68,2% Demanda anual atendida (média) 66,8% Volume total da rede: 867,1 m³ Volume substituído: 871,8 m³ Volume anual da rede para suprir deficit 449,6 m³ a 415,1 m³ Demanda total atendida: 50,1% Média 432,3 m³ dias atendidos integralmente 63,4% Defict/ Demanda anual 34,5% a 31,8% dias atendidos parcialmente 7,4% Volume inicial de água no reservatorio 20,0 m³ 20.000,0 litros Retorno do investimento: 4,8 anos Cohim, Almeida, Kiperstok, (2007)
  • 153.

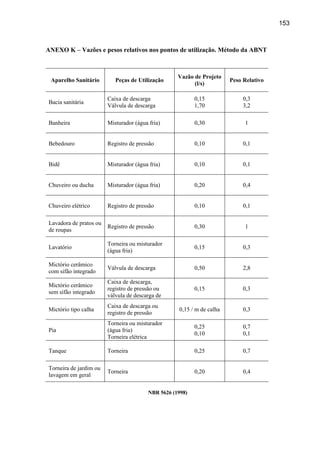

    153 ANEXO K –Vazões e pesos relativos nos pontos de utilização. Método da ABNT Vazão de Projeto Aparelho Sanitário Peças de Utilização Peso Relativo (l/s) Caixa de descarga 0,15 0,3 Bacia sanitária Válvula de descarga 1,70 3,2 Banheira Misturador (água fria) 0,30 1 Bebedouro Registro de pressão 0,10 0,1 Bidê Misturador (água fria) 0,10 0,1 Chuveiro ou ducha Misturador (água fria) 0,20 0,4 Chuveiro elétrico Registro de pressão 0,10 0,1 Lavadora de pratos ou Registro de pressão 0,30 1 de roupas Torneira ou misturador Lavatório 0,15 0,3 (água fria) Mictório cerâmico Válvula de descarga 0,50 2,8 com sifão integrado Caixa de descarga, Mictório cerâmico registro de pressão ou 0,15 0,3 sem sifão integrado válvula de descarga de Caixa de descarga ou Mictório tipo calha 0,15 / m de calha 0,3 registro de pressão Torneira ou misturador 0,25 0,7 Pia (água fria) 0,10 0,1 Torneira elétrica Tanque Torneira 0,25 0,7 Torneira de jardim ou Torneira 0,20 0,4 lavagem em geral NBR 5626 (1998)
  • 154.
    2 UFBA UNIVERSIDADE FEDERAL DA BAHIA ESCOLA POLITÉCNICA PROGRAMA DE ENGENHARIA INDUSTRIAL - PEI MESTRADO PROFISSIONAL EM GERENCIAMENTO E TECNOLOGIAS AMBIENTAIS NO PROCESSO PRODUTIVO Rua Aristides Novis, 02, 6º andar, Federação, Salvador BA CEP: 40.210-630 Tels: (71) 3283-9800 E-mail: pei@ufba.br Home page: http://www.pei.ufba.br
