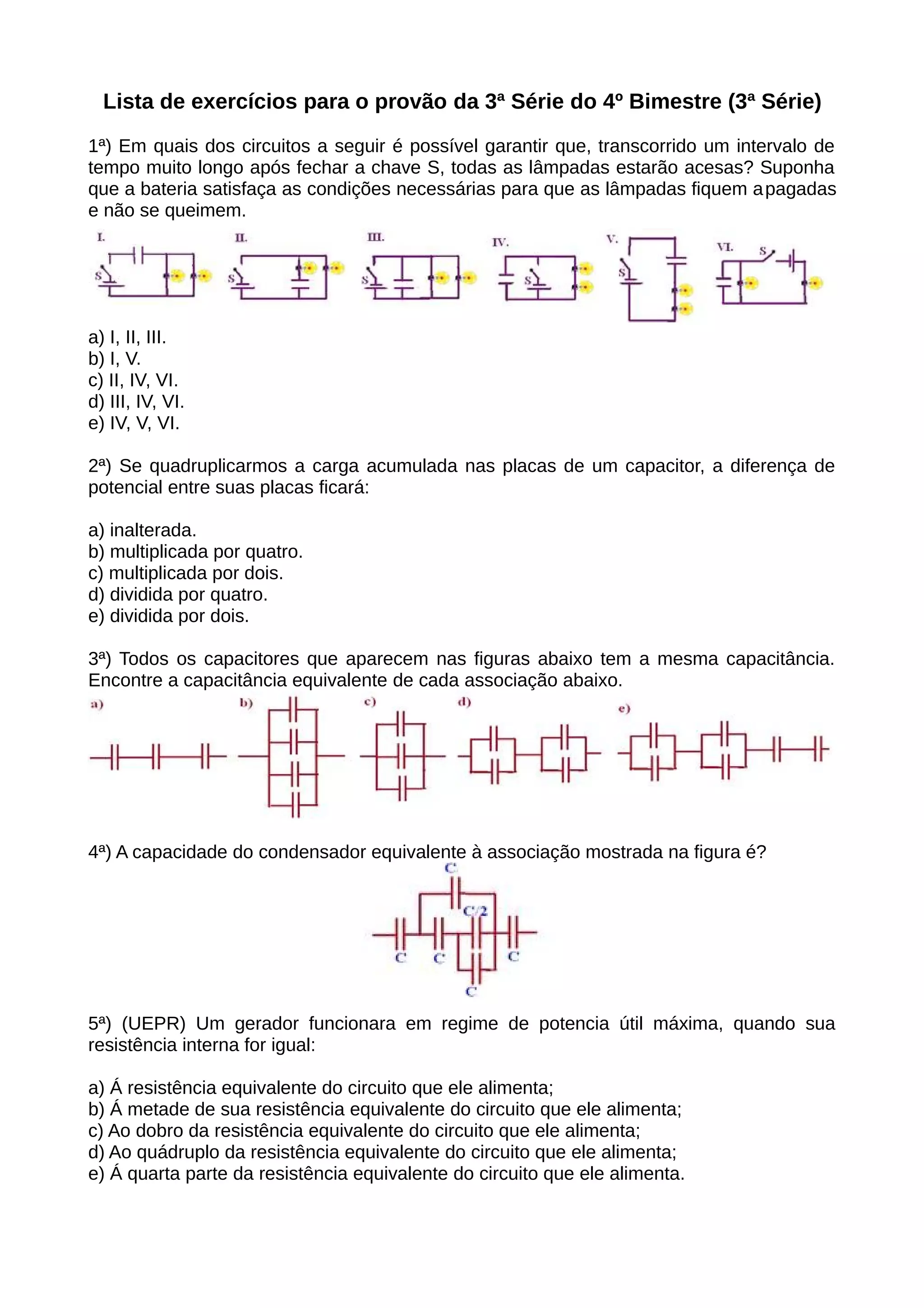

1. Lista de exercícios para o provão da 3ª Série do 4º Bimestre (3ª Série)
1ª) Em quais dos circuitos a seguir é possível garantir que, transcorrido um intervalo de
tempo muito longo após fechar a chave S, todas as lâmpadas estarão acesas? Suponha
que a bateria satisfaça as condições necessárias para que as lâmpadas fiquem apagadas
e não se queimem.
a) I, II, III.
b) I, V.
c) II, IV, VI.
d) III, IV, VI.
e) IV, V, VI.
2ª) Se quadruplicarmos a carga acumulada nas placas de um capacitor, a diferença de
potencial entre suas placas ficará:
a) inalterada.
b) multiplicada por quatro.
c) multiplicada por dois.
d) dividida por quatro.
e) dividida por dois.
3ª) Todos os capacitores que aparecem nas figuras abaixo tem a mesma capacitância.
Encontre a capacitância equivalente de cada associação abaixo.
4ª) A capacidade do condensador equivalente à associação mostrada na figura é?
5ª) (UEPR) Um gerador funcionara em regime de potencia útil máxima, quando sua
resistência interna for igual:
a) Á resistência equivalente do circuito que ele alimenta;
b) Á metade de sua resistência equivalente do circuito que ele alimenta;
c) Ao dobro da resistência equivalente do circuito que ele alimenta;
d) Ao quádruplo da resistência equivalente do circuito que ele alimenta;
e) Á quarta parte da resistência equivalente do circuito que ele alimenta.

2. 6ª) Observe o gráfico característico de um gerador.
Se uma lâmpada de resistência 7,0 Ω for ligada em série com esse gerador, qual o valor
da corrente elétrica na lâmpada, em ampères?
7ª) Uma bateria possui força eletromotriz ε e resistência interna Ro. Para determinar essa
resistência, um voltímetro foi ligado aos dois polos da bateria, obtendo-se Vo = ε (situação
I). Em seguida, os terminais da bateria foram conectados a uma lâmpada. Nessas
condições, a lâmpada tem resistência R = 4 Ω e o voltímetro indica VA (situação II), de tal
forma que Vo / VA = 2,4. Dessa experiência, qual o valor de Ro?
8ª) O gráfico mostra a potência lançada por um gerador num circuito elétrico. Com base
nas informações contidas no gráfico, responda, corretamente, os itens abaixo:
a) Qual o valor da força eletromotriz do gerador?
b) Qual o valor da corrente de curto circuito no gerador?
c) Qual o valor da resistência interna do gerador?
d) O gerador pode estar ligado a um circuito constituído por resistores cuja resistência
equivalente vale 2Ω?
e) Quando a corrente é de 10 A, a potência útil é máxima? Justifique sua resposta.

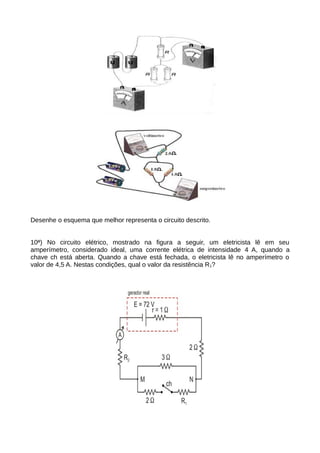

9ª) No circuito desenhado ao lado, têm-se duas pilhas de resistências internas r
fornecendo corrente para três resistores idênticos R. Ao circuito estão ligados ainda um
voltímetro V e um amperímetro A de resistências internas, respectivamente, muito alta e
muito baixa.

3. Desenhe o esquema que melhor representa o circuito descrito.
10ª) No circuito elétrico, mostrado na figura a seguir, um eletricista lê em seu
amperímetro, considerado ideal, uma corrente elétrica de intensidade 4 A, quando a
chave ch está aberta. Quando a chave está fechada, o eletricista lê no amperímetro o
valor de 4,5 A. Nestas condições, qual o valor da resistência R1?
