O projeto consiste na reforma e ampliação do bar da Faculdade de Arquitetura da UFRGS em Porto Alegre. Será construída uma área ocupando o espaço vazio de um recuo na fachada e criado um deck no segundo recuo. O piso original será mantido e novos materiais como ardósia, madeira e placas serão usados na ampliação. Uma escada externa conectará o bar à cobertura.

1. projeto 4
stéphanie cerioli
professora ana carolina pellegrini
arquitetura e urbanismo - 2017.1 - ufrgs

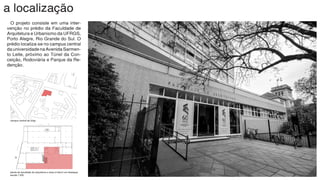

2. a localização
O projeto consiste em uma inter-
venção no prédio da Faculdade de
Arquitetura e Urbanismo da UFRGS,
Porto Alegre, Rio Grande do Sul. O
prédio localiza-se no campus central
dauniversidadenaAvenidaSarmen-
to Leite, próximo ao Túnel da Con-
ceição, Rodoviária e Parque da Re-
denção.
campus central da ufrgs
planta da faculdade de arquitetura e área à intervir em destaque
escala 1:250

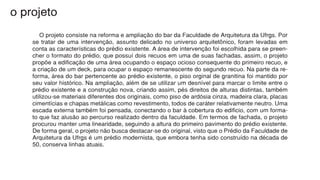

3. o projeto
O projeto consiste na reforma e ampliação do bar da Faculdade de Arquitetura da Ufrgs. Por
se tratar de uma intervenção, assunto delicado no universo arquitetônico, foram levadas em
conta as características do prédio existente. A área de intervenção foi escolhida para se preen-
cher o formato do prédio, que possuí dois recuos em uma de suas fachadas, assim, o projeto
propõe a edificação de uma área ocupando o espaço ocioso consequente do primeiro recuo, e
a criação de um deck, para ocupar o espaço remanescente do segundo recuo. Na parte da re-
forma, área do bar pertencente ao prédio existente, o piso orginal de granitina foi mantido por
seu valor histórico. Na ampliação, além de se utilizar um desnível para marcar o limite entre o
prédio existente e a construção nova, criando assim, pés direitos de alturas distintas, também
utilizou-se materiais diferentes dos originais, como piso de ardósia cinza, madeira clara, placas
cimentícias e chapas metálicas como revestimento, todos de caráter relativamente neutro. Uma
escada externa também foi pensada, conectando o bar à cobertura do edificio, com um forma-
to que faz alusão ao percurso realizado dentro da faculdade. Em termos de fachada, o projeto
procurou manter uma linearidade, seguindo a altura do primeiro pavimento do prédio existente.
De forma geral, o projeto não busca destacar-se do original, visto que o Prédio da Faculdade de
Arquitetura da Ufrgs é um prédio modernista, que embora tenha sido construído na década de
50, conserva linhas atuais.

4. planta baixa geral
escala 1:75

5. ampliação da parte interna

6. ampliação da parte interna
escala 1:25

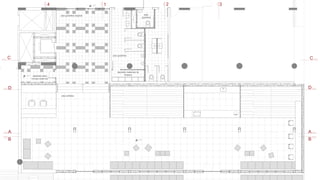

7. piso granitina
0,00
0,00
depósito para
móveis externos
piso granitina original
depósito materiais de
limpeza
A
B
C C
D D
3214
piso ardósia
-0,54
A
B
piso
granitina

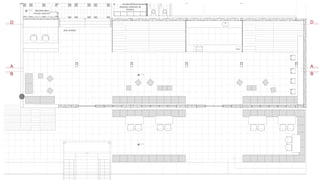

8. ampliação da parte externa

9. ampliação da parte externa
escala 1:25

10. 0,00
depósito para
móveis externos
depósito materiais de
limpeza
A
B
D D
piso ardósia
-0,54
-0,54
A
B

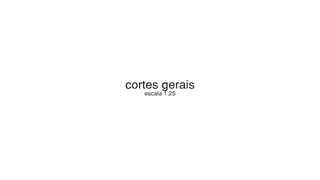

11. cortes gerais
escala 1:25

12. -0,90
-0,54
0,00
01
corte 1
1
1- escada externa até a cobertura - metálica com guarda corpo de chapa metálica lisa
2- arquibanca de madeira pinus impermeabilizada
3- piso de ardósia cinza 60x60cm
4- revestimento de chapa metálica lisa
5- banco de estrutura metálica com tampo de madeira pinus (ver detalhe)
6- bancada portaria em mdf preto e madeira pinus
7- escada metálica com negativo em relação ao prédio existente
8- porta do depósito embutida no painel de revestimento (de placa cimentícia)
9- pé direito de 3,10m
10-pé direito de 2,60m
2
3
4
4 5
6
7
8
9 10

13. -0,90
-0,54
e 01
-0,90
-0,54
0,00
02
corte 2
1
1- banco de estrutura metálica com tampo de placa cimentícia
2- mesa de estrutura metálica com tampo de placa cimentícia
3- iluminação com bulbos pendentes
4- arquibancada de madeira em corte, estruturação com quadros de metalon
5- estrutura dupla de mdf preto
6- divisórias do banheiro em granito 2cm
7- móvel banheiro em mdf
8- pé direito de 2,30m
9- pé direito de 2,60m
10- passagem do cano pluvial por shaft junto ao pilar
2
3
4
5
6
7
8
9
10

14. -0,90
-0,54
0,00
e 03
corte 3
1
1- parede dry wall com perfis metálicos, lã de vidro e revestimento em placa cimentícia
2- tirantes do forro de gesso acartonado fixados na subestrutura da laje wall
3- impermeabilização (ver detalhe)
4- bancada com armário baixo em mdf e madeira pinus
5- tampo em granito
6- bancada de trabalho em madeira pinus com tampo em granito e armário aéreo (ver detalhe)
7- pé direito de 3,10m
2
3
3
5
6
7

15. -0,90
-0,54
e 03
-0,90
-0,54
0,00
04
corte 4
1- arquibancada externa, estruturação metálica
2- bancada portaria com armários baixos, em madeira pinus e mdf preto
3- depósito
4- elevador para cobertura do prédio
5- pé direito 3,10m
1
2 3 4
5

16. -0,54
0,00
-0,90 c
cor

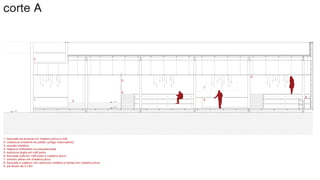

corte A
1- bancada da portaria em madeira pinus e mdf
2- cobertura existente do prédio (antigo reservatório)
3- escada metálica
4- degraus embutidos na arquibancada
5- estrutura dupla em mdf preto
6- bancada café em mdf preto e madeira pinus
7- armário aéreo em madeira pinus
8- bancada e cadeira com estrutura metálica e tampo em madeira pinus
9- pé direito de 3,10m
2
1 3
4
5
6
7
8
9

17. -0,54
-0,90
cort

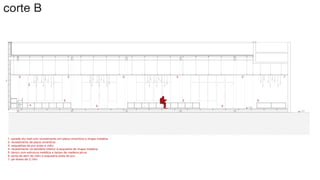

corte B
1- parede dry wall com revestimento em placa cimentícia e chapa metálica
2- revestimento de placa cimentícia
3- esquadrias de pvc preto e vidro
4- revestimento na bandeira inferior à esquadria de chapa metálica
5- banco com estrutura metálica e tampo de madeira pinus
6- porta de abrir de vidro e esquadria preta de pvc
7- pé direito de 3,10m
1
3
2
4
5
2
6 6
5 5
2 2 2 7

18. -0,90
0,00

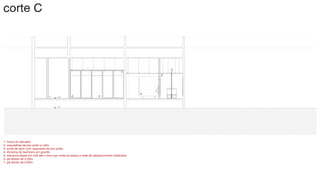

corte C
1- fosso do elevador
2- esquadrias de pvc preto e vidro
3- porta de abrir com esquadria de pvc preto
4- divisória do banheiro em granito
5- estrutura dupla em mdf até o forro por onde se passa a rede de abastecimento hidráulica
6- pé direito de 2,30m
7- pé direito de 2,60m
1 2 3
4
5
6
7

19. -0,90
-0,90
0,00
corte D
1- bancada da portaria em corte, armário com prateleiras
2- escada metálica em corte, estrutura em quadros metálicos tornando a escada móvel
3- arquibancada em corte, estrutura em quadros metálicos
4- armário aéreo em corte, com prateleiras internas
5- bancada de trabalho do café em corte, com forno elétrico, refrigeradores, prateleiras e gavetas
6- pé direito de 3,10m
7- espaço no forro para passagem de canos, luminárias e ar condicionado cassete
1
2
3
4
5
6
7

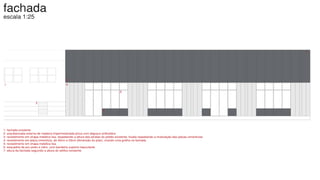

20. fachada
escala 1:25
1- fachada existente
2- arquibancada externa de madeira impermealizada pinus com degraus embutidos
3- revestimento em chapa metálica lisa, respeitando a altura das janelas do prédio existente, fixada respeitando a modulação das placas cimentícias
4- revestimento em placa cimentícia, de 40cm e 20cm (dimensão do pilar), criando uma grelha na fachada
5- revestimento em chapa metálica lisa
6- esquadria de pvc preto e vidro, com bandeira superior basculante
7- altura da fachada seguindo a altura do edífico existente
1
2
3
4
5
6
7

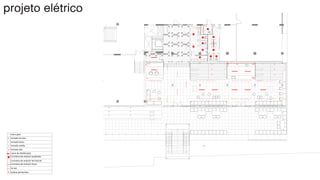

21. projeto elétrico
interruptor
tomada de piso
tomada baixa
tomada média
tomada alta
caixa de distribuição
luminária de embutir quadrada
luminária de embutir led tubular
luminária de embutir linear
fio led
bulbos pendentes

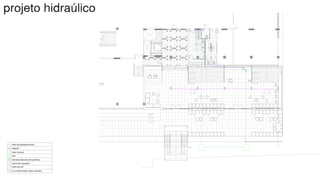

22. projeto hidraúlico
rede de abastecimento
registro
rede cloacal
ralo
tomada altacaixa de gordura
caixa de inspeção
rede pluvial
ar condicionado estilo cassete

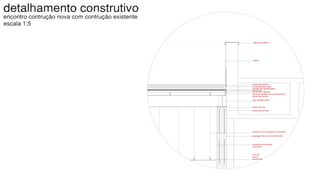

23. detalhamento construtivo
encontro contrução nova com contrução existente
escala 1:5
algeroza metálica
reboco
isolamento térmico
manta asfáltica tyvek
camada de regularização
painel wall
cantoneira metálica
estrutura metálica de sustentação do
painel wall 9x4cm
viga metálica perfil I
perfil U de aço
isolamento térmico
fixação do forro de gesso acartonado
passagem de canos e eletrodutos
revestimento de placa
cimentícia
forro de
gesso
acartonado

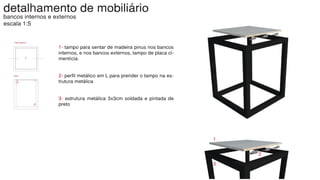

24. detalhamento de mobiliário
bancos internos e externos
escala 1:5
1
2
3
1
2
3
1- tampo para sentar de madeira pinus nos bancos
internos, e nos bancos externos, tampo de placa ci-
mentícia.
2- perfil metálico em L para prender o tampo na es-
trutura metálica
3- estrutura metálica 3x3cm soldada e pintada de
preto
vista superior
corte

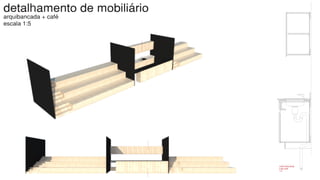

25. detalhamento de mobiliário
arquibancada + café
escala 1:5
corte transversal
cuba café
1:5

26. planilha de orçamento quant. un. mat. mdo. subtotal
manutenção 2100.00
limpeza de obra 210 m² - 10.00 2,100.00
demolições e remoções 7,650.00
demolição do anexo 118 m² 0.00 50.00 5,900.00
remoção entulho 7 dia 0.00 250.00 1,750.00
estrutura 62,000.00
pilar seção 20x20cm 220 kg 100.00 0.00 22,000.00
vigas metálicas perfil I 400 kg 100.00 0.00 40,000.00
divisórias e revestimentos 47,869.00
forro de gesso acartonado 210 m² 10.00 13.00 4,830.00
placa cimenticia 42 um 110.00 40.00 6,300.00
aço perfil C 9x15 80 um 20.00 0.00 1600.00
vidro laminado 6mm 75 m² 457.00 0.00 34,275.00
chapas de mdf 10 um 30.00 0.00 300.00
chapa metálica 120 kg 4.70 0.00 564.00
pavimentações 32,310.00
painel wall 120x250 4cm 70 un 188.00 0.00 13,160.00
estrturação do painel wall 50 kg 5.00 0.00 250.00
piso pedra ardósia 60x60 210 m² 60.00 30.00 18,900.00
esquadrias e metais 7,850.00
esqudria de pvc 17 un 400 0.00 6,800.00
escada metálica 150 kg 7 0.00 1,050.00
equipamentos café 2,630.00
cuba cozinha tramontina 1 un. 600.00 0.00 600.00
monocomando cozinha 1 un. 1930.00 0.00 1,930.00
registros 1 un. 100.00 0.00 100.00
instalações hidrossanitárias 275.00
caixa de gordura 1 un. 200 20.00 220.00
pontos de entrada de água 1 un 30.00 25.00 55.00
instalações elétricas 7,073.00
ponto de luz - eletrodutos com vedação em pvc rígido 26 un 0.00 70.00 1,820.00
ponto de tomada 40 un 0.00 70.00 2,800.00
pontos de interruptor 2 un 0.00 70.00 140.00
caixa de distribuição 1 un 120.00 0.00 120.00
luminária de embutir 8 un 75.00 20.00 760.00
fluorescente tubular 5 un 13.00 20.00 165.00
lâmpada LED bulbo 6W 80 un 13.00 10.00 1,120.00
fio LED mini dicroica 8 un 8.50 10.00 148.00
marcenaria 63,100.00
arquibancada de pinus interna 1 un 18000 7000 25,000.00
móvel café 1 un 7000.00 2500 9,500.00
móvel portaria 1 un 4000.00 2000 6,000.00
bancada 1 un 1000.00 500.00 5,000.00
bancos e banquetas 8 un 700.00 2500 17,600.00
mobiliário 8,400.00
mesa de apoio Mezas 40x40 tampo madeira 14 un 600.00 8400.00
equipamentos de ar condicionado 8,000.00
ar condicionado carrier split cassete 18000 btus 2 un 4000.00 8000.00
somatório 249,257.00
ajuste de segurança (20%) 299,108.40
ORÇAMENTO
