Relatório obra-alto-de-pinheiros

RELATÓRIO DE OBRA
Hagatta
K.Campanele
Obra de Reforma - Alto de Pinheiros- SP
Ᵽró
ɅtivΔ

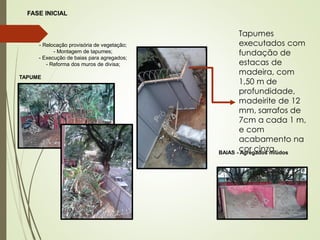

FASE INICIAL
- Relocação provisória de vegetação;
- Montagem de tapumes;
- Execução de baias para agregados;
- Reforma dos muros de divisa;
TAPUME
BAIAS - Agregados miúdos
Tapumes
executados com
fundação de
estacas de
madeira, com
1,50 m de
profundidade,
madeirite de 12
mm, sarrafos de
7cm a cada 1 m,
e com
acabamento na
cor cinza.

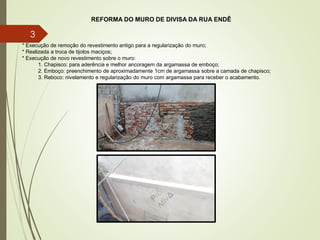

REFORMA DO MURO DE DIVISA DA RUA ENDÊ
* Execução de remoção do revestimento antigo para a regularização do muro;
* Realizada a troca de tijolos maciços;
* Execução de novo revestimento sobre o muro:
1. Chapisco: para aderência e melhor ancoragem da argamassa de emboço;
2. Emboço: preenchimento de aproximadamente 1cm de argamassa sobre a camada de chapisco;
3. Reboco: nivelamento e regularização do muro com argamassa para receber o acabamento.
3

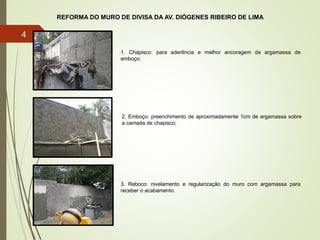

REFORMA DO MURO DE DIVISA DA AV. DIÓGENES RIBEIRO DE LIMA
1. Chapisco: para aderência e melhor ancoragem da argamassa de
emboço;
2. Emboço: preenchimento de aproximadamente 1cm de argamassa sobre
a camada de chapisco;
3. Reboco: nivelamento e regularização do muro com argamassa para
receber o acabamento.
4

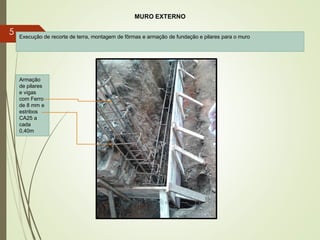

Execução de recorte de terra, montagem de fôrmas e armação de fundação e pilares para o muro
5
MURO EXTERNO
Armação
de pilares
e vigas
com Ferro
de 8 mm e
estribos
CA25 a
cada
0,40m

* Elevação da
alvenaria da rampa
com bloco de
concreto.
• Muro frontal com altura
aproximada de 3 m.
• Vigas de (25 x 15)cm e
Pilares a cada 1,50m com
dimensão de (25 x 15)cm.
Obs. : Para a fundação do
muro foram executadas 25
estacas de 3 m com
diâmetro de 35 cm.

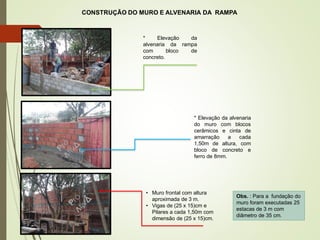

CONSTRUÇÃO DO MURO E ALVENARIA DA RAMPA
* Elevação da alvenaria
do muro com blocos
cerâmicos e cinta de
amarração a cada
1,50m de altura, com
bloco de concreto e
ferro de 8mm.
6

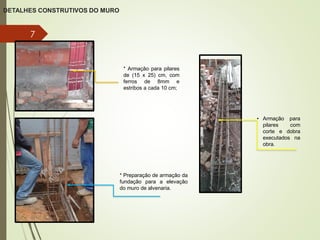

DETALHES CONSTRUTIVOS DO MURO
7
* Armação para pilares
de (15 x 25) cm, com
ferros de 8mm e
estribos a cada 10 cm;
• Armação para
pilares com
corte e dobra
executados na
obra.
* Preparação de armação da
fundação para a elevação
do muro de alvenaria.

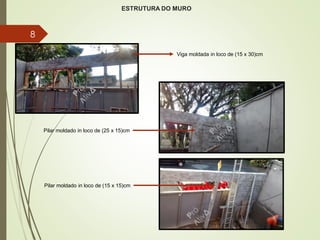

ESTRUTURA DO MURO
8
Viga moldada in loco de (15 x 30)cm
Pilar moldado in loco de (25 x 15)cm
Pilar moldado in loco de (15 x 15)cm

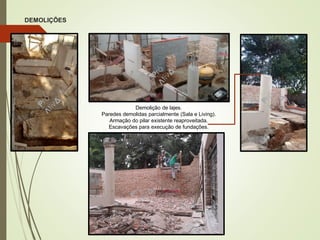

DEMOLIÇÕES
Demolição de lajes.
Paredes demolidas parcialmente (Sala e Living).
Armação do pilar existente reaproveitada.
Escavações para execução de fundações.

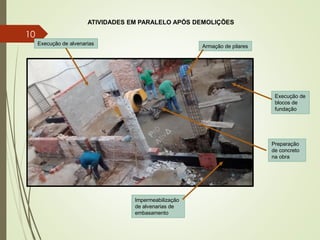

ATIVIDADES EM PARALELO APÓS DEMOLIÇÕES
Impermeabilização
de alvenarias de
embasamento
Armação de pilares
Execução de alvenarias
Execução de
blocos de
fundação
Preparação
de concreto
na obra
10

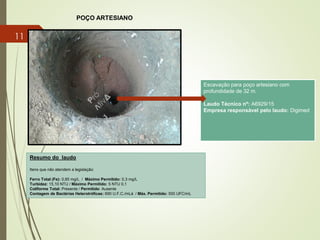

Escavação para poço artesiano com
profundidade de 32 m.
Laudo Técnico nº: A6929/15
Empresa responsável pelo laudo: Digimed
Resumo do laudo
Itens que não atendem a legislação:
Ferro Total (Fe): 0,85 mg/L / Máximo Permitido: 0,3 mg/L
Turbidez: 15,10 NTU / Máximo Permitido: 5 NTU 0,1
Coliforme Total: Presente / Permitido: Ausente
Contagem de Bactérias Heterotróficas: 690 U.F.C./mLà / Máx. Permitido: 500 UFC/mL
POÇO ARTESIANO
11

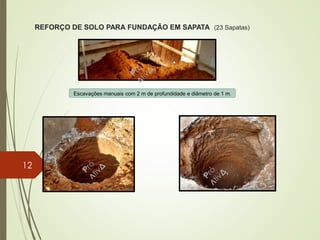

REFORÇO DE SOLO PARA FUNDAÇÃO EM SAPATA (23 Sapatas)
Escavações manuais com 2 m de profundidade e diâmetro de 1 m.
12

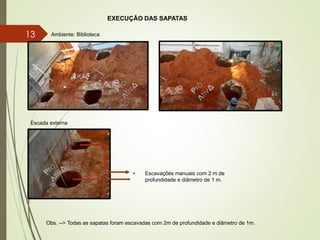

EXECUÇÃO DAS SAPATAS
Obs. --> Todas as sapatas foram escavadas com 2m de profundidade e diâmetro de 1m.
• Escavações manuais com 2 m de
profundidade e diâmetro de 1 m.
Ambiente: Biblioteca
Escada externa
13

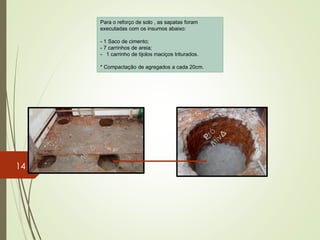

Para o reforço de solo , as sapatas foram
executadas com os insumos abaixo:
- 1 Saco de cimento;
- 7 carrinhos de areia;
- 1 carrinho de tijolos maciços triturados.
* Compactação de agregados a cada 20cm.
14

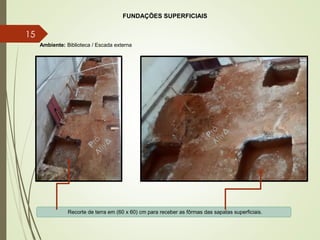

Recorte de terra em (60 x 60) cm para receber as fôrmas das sapatas superficiais.
Ambiente: Biblioteca / Escada externa
FUNDAÇÕES SUPERFICIAIS
15

16

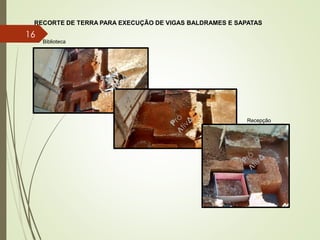

RECORTE DE TERRA PARA EXECUÇÃO DE VIGAS BALDRAMES E SAPATAS
Biblioteca
Recepção

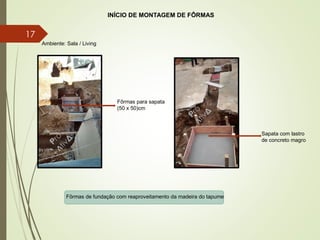

Fôrmas para sapata
(50 x 50)cm
Ambiente: Sala / Living
Sapata com lastro
de concreto magro
INÍCIO DE MONTAGEM DE FÔRMAS
Fôrmas de fundação com reaproveitamento da madeira do tapume
17

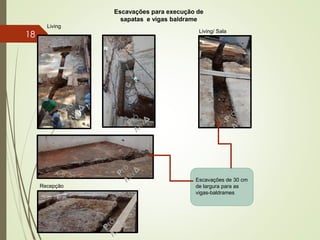

Escavações para execução de
sapatas e vigas baldrame
Living
Living/ Sala
Recepção
Escavações de 30 cm
de largura para as
vigas-baldrames
18

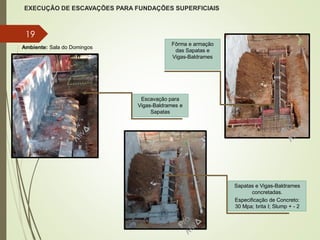

EXECUÇÃO DE ESCAVAÇÕES PARA FUNDAÇÕES SUPERFICIAIS
19
Escavação para
Vigas-Baldrames e
Sapatas
Fôrma e armação
das Sapatas e
Vigas-Baldrames
Sapatas e Vigas-Baldrames
concretadas.
Especificação de Concreto:
30 Mpa; brita I; Slump + - 2
Ambiente: Sala do Domingos

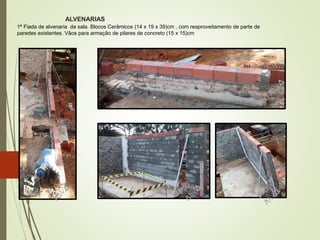

ALVENARIAS
20
1ª Fiada de alvenaria da sala. Blocos Cerâmicos (14 x 19 x 39)cm , com reaproveitamento de parte de
paredes existentes. Vãos para armação de pilares de concreto (15 x 15)cm

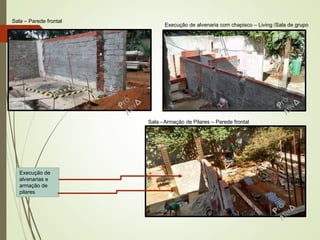

Execução de alvenaria com chapisco – Living /Sala de grupo
Sala – Parede frontal
Sala - Armação de Pilares – Parede frontal
Execução de
alvenarias e
armação de
pilares
21

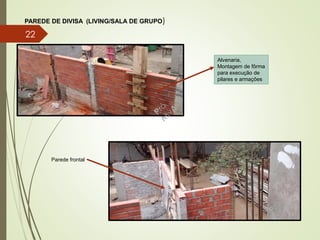

PAREDE DE DIVISA (LIVING/SALA DE GRUPO)
Alvenaria,
Montagem de fôrma
para execução de
pilares e armações
Parede frontal
22

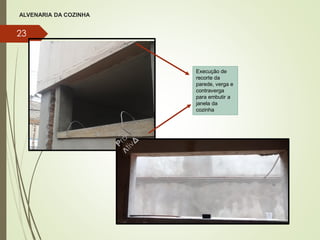

ALVENARIA DA COZINHA
23
.
Execução de
recorte da
parede, verga e
contraverga
para embutir a
janela da
cozinha

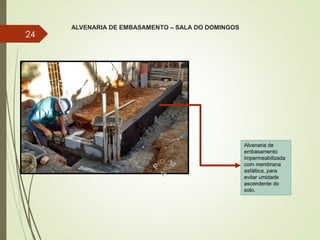

ALVENARIA DE EMBASAMENTO – SALA DO DOMINGOS
24
Alvenaria de
embasamento
impermeabilizada
com membrana
asfáltica, para
evitar umidade
ascendente do
solo.

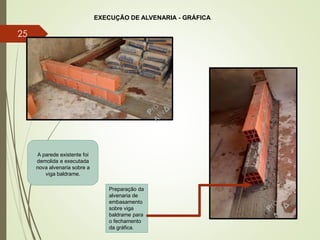

EXECUÇÃO DE ALVENARIA - GRÁFICA
Preparação da
alvenaria de
embasamento
sobre viga
baldrame para
o fechamento
da gráfica.
A parede existente foi
demolida e executada
nova alvenaria sobre a
viga baldrame.
25

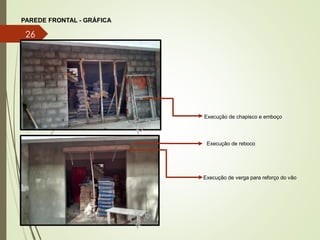

PAREDE FRONTAL - GRÁFICA
Execução de chapisco e emboço
Execução de reboco
Execução de verga para reforço do vão
26

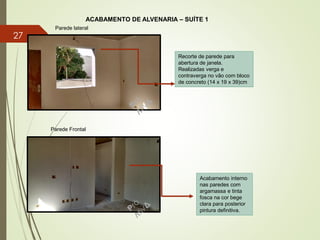

ACABAMENTO DE ALVENARIA – SUÍTE 1
Parede lateral
Parede Frontal
Recorte de parede para
abertura de janela.
Realizadas verga e
contraverga no vão com bloco
de concreto (14 x 19 x 39)cm
Acabamento interno
nas paredes com
argamassa e tinta
fosca na cor bege
clara para posterior
pintura definitiva.
27

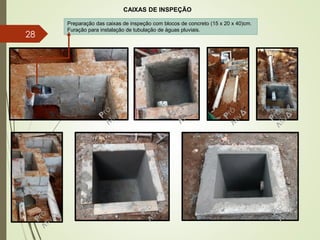

CAIXAS DE INSPEÇÃO
Preparação das caixas de inspeção com blocos de concreto (15 x 20 x 40)cm.
Furação para instalação de tubulação de águas pluviais.
28

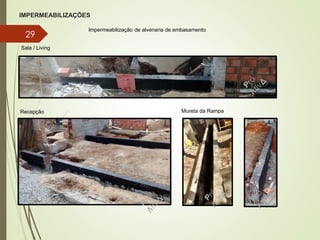

IMPERMEABILIZAÇÕES
29
Impermeabilização de alvenaria de embasamento
Sala / Living
Recepção Mureta da Rampa

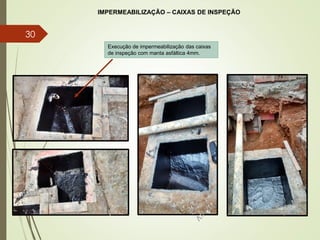

IMPERMEABILIZAÇÃO – CAIXAS DE INSPEÇÃO
Execução de impermeabilização das caixas
de inspeção com manta asfáltica 4mm.
30

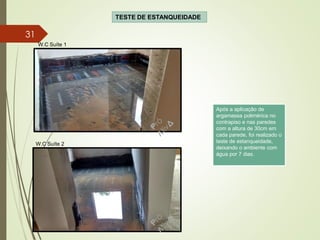

TESTE DE ESTANQUEIDADE
W.C Suíte 2
W.C Suíte 1
Após a aplicação de
argamassa polimérica no
contrapiso e nas paredes
com a altura de 30cm em
cada parede, foi realizado o
teste de estanqueidade,
deixando o ambiente com
água por 7 dias.
31

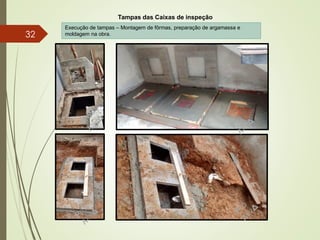

Tampas das Caixas de inspeção
Execução de tampas – Montagem de fôrmas, preparação de argamassa e
moldagem na obra.32

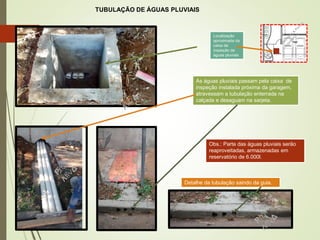

TUBULAÇÃO DE ÁGUAS PLUVIAIS
As águas pluviais passam pela caixa de
inspeção instalada próxima da garagem,
atravessam a tubulação enterrada na
calçada e desaguam na sarjeta.
Obs.: Parte das águas pluviais serão
reaproveitadas, armazenadas em
reservatório de 6.000l.
Localização
aproximada da
caixa de
inspeção de
águas pluviais
Detalhe da tubulação saindo da guia.
33

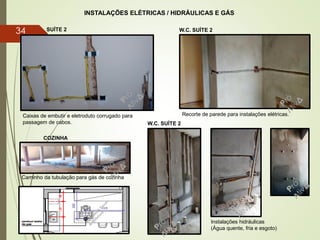

INSTALAÇÕES ELÉTRICAS / HIDRÁULICAS E GÁS
W.C. SUÍTE 2SUÍTE 2
Caixas de embutir e eletroduto corrugado para
passagem de cabos.
Recorte de parede para instalações elétricas.
Caminho da tubulação para gás de cozinha
Instalações hidráulicas
(Água quente, fria e esgoto)
COZINHA
W.C. SUÍTE 2
34

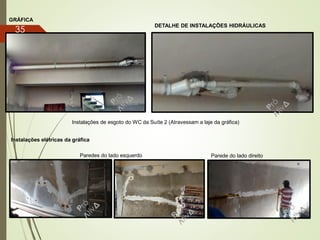

Instalações de esgoto do WC da Suíte 2 (Atravessam a laje da gráfica)
GRÁFICA
DETALHE DE INSTALAÇÕES HIDRÁULICAS
Instalações elétricas da gráfica
Paredes do lado esquerdo Parede do lado direito
35

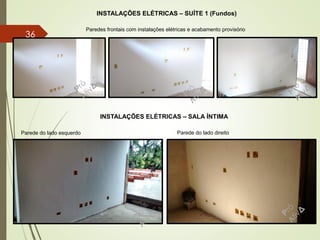

INSTALAÇÕES ELÉTRICAS – SUÍTE 1 (Fundos)
Paredes frontais com instalações elétricas e acabamento provisório
INSTALAÇÕES ELÉTRICAS – SALA ÍNTIMA
Parede do lado esquerdo Parede do lado direito
36

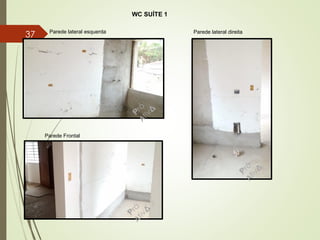

Parede lateral esquerda Parede lateral direita
WC SUÍTE 1
Parede Frontal
37

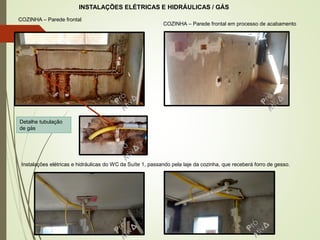

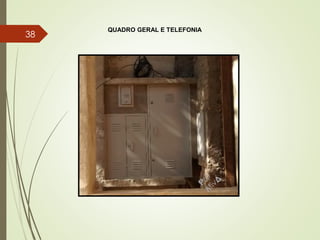

INSTALAÇÕES ELÉTRICAS E HIDRÁULICAS / GÁS
Detalhe tubulação
de gás
COZINHA – Parede frontal
COZINHA – Parede frontal em processo de acabamento
Instalações elétricas e hidráulicas do WC da Suíte 1, passando pela laje da cozinha, que receberá forro de gesso.

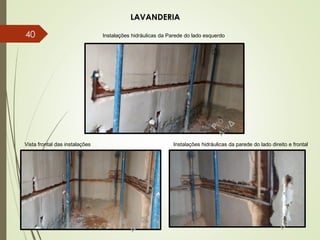

LAVANDERIA
Instalações hidráulicas da parede do lado direito e frontalVista frontal das instalações
Instalações hidráulicas da Parede do lado esquerdo40

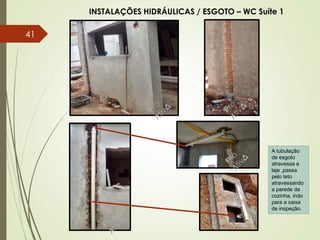

INSTALAÇÕES HIDRÁULICAS / ESGOTO – WC Suíte 1
A tubulação
de esgoto
atravessa a
laje ,passa
pelo teto
atravessando
a parede da
cozinha, indo
para a caixa
de inspeção.
41

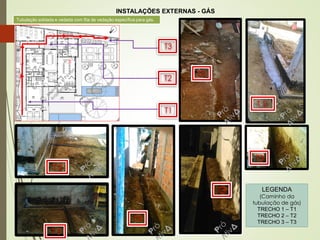

INSTALAÇÕES EXTERNAS - GÁS
T 2
T 2
T 3
T3
T3
LEGENDA
(Caminho da
tubulação de gás)
TRECHO 1 – T1
TRECHO 2 – T2
TRECHO 3 – T3
T1
T2
T3
T1
T3
Tubulação soldada e vedada com fita de vedação específica para gás.
42

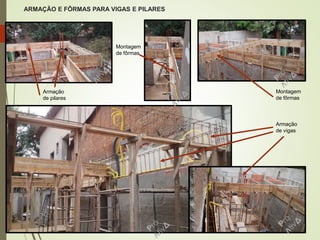

ARMAÇÃO E FÔRMAS PARA VIGAS E PILARES
43
Armação
de pilares
Armação
de vigas
Montagem
de fôrmas
Montagem
de fôrmas

ESCORAMENTO DAS LAJES - Escoras Andaime  1 escora/m
44

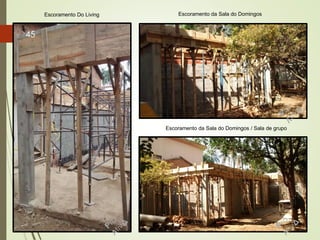

Escoramento da Sala de grupo
Escoramento da Recepção

Escoramento da Sala do DomingosEscoramento Do Living
Escoramento da Sala do Domingos / Sala de grupo
45

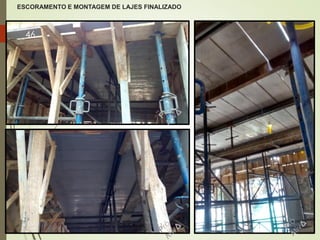

ESCORAMENTO E MONTAGEM DE LAJES FINALIZADO
46

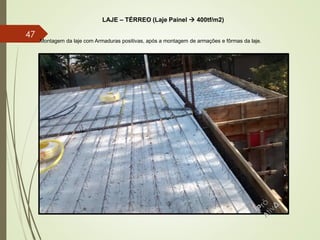

LAJE – TÉRREO (Laje Painel  400tf/m2)
Montagem da laje com Armaduras positivas, após a montagem de armações e fôrmas da laje.
47

Instalações de eletroduto corrugados na laje para futuro cabeamento de elétrica.
INSTALAÇÕES NA LAJE
48

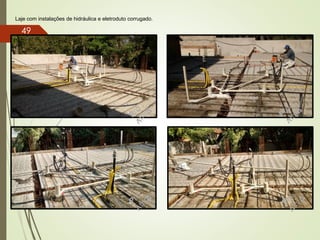

Laje com instalações de hidráulica e eletroduto corrugado.
49

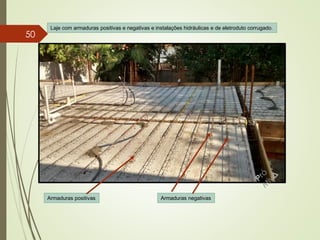

Laje com armaduras positivas e negativas e instalações hidráulicas e de eletroduto corrugado.
Armaduras positivas Armaduras negativas
50

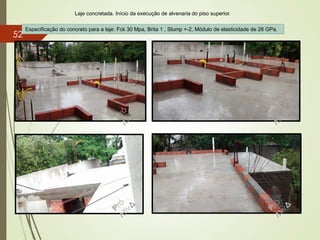

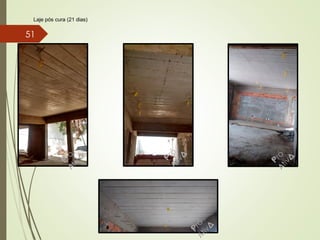

Laje concretada. Início da execução de alvenaria do piso superior.
Especificação do concreto para a laje: Fck 30 Mpa, Brita 1 , Slump +-2, Módulo de elasticidade de 28 GPa.
52

ORGANIZAÇÃO DA OBRA
53
Retirada de escoras , organizadas para devolução

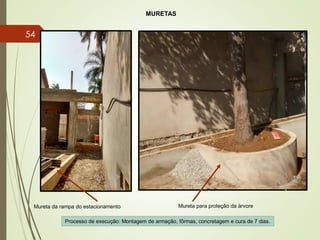

MURETAS
Mureta para proteção da árvoreMureta da rampa do estacionamento
Processo de execução: Montagem de armação, fôrmas, concretagem e cura de 7 dias.
54

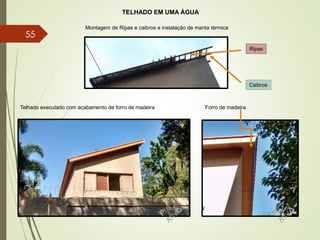

TELHADO EM UMA ÁGUA
Montagem de Ripas e caibros e instalação de manta térmica
Telhado executado com acabamento de forro de madeira Forro de madeira
Ripas
Caibros
55

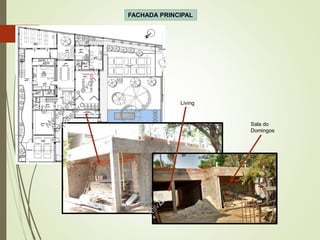

FACHADA PRINCIPAL
Sala do
Domingos
Living
56

Fachada Lateral Direita
Sala de grupo
Recepção
Estrutura para
instalação de
pergolado
57

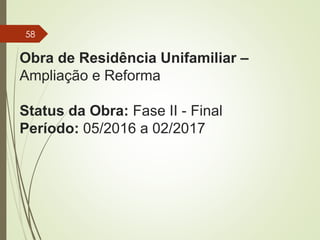

Obra de Residência Unifamiliar –
Ampliação e Reforma
Status da Obra: Fase II - Final
Período: 05/2016 a 02/2017
58

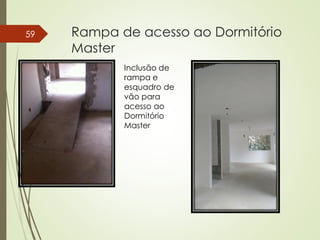

Rampa de acesso ao Dormitório
Master
59
Inclusão de
rampa e
esquadro de
vão para
acesso ao
Dormitório
Master

60

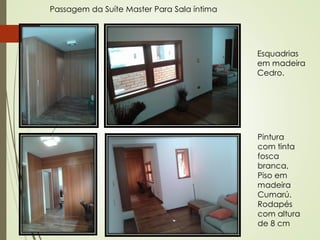

Pintura
com tinta
fosca
branca,
Piso em
madeira
Cumarú.
Rodapés
com altura
de 8 cm
Esquadrias
em madeira
Cedro.
Passagem da Suíte Master Para Sala íntima

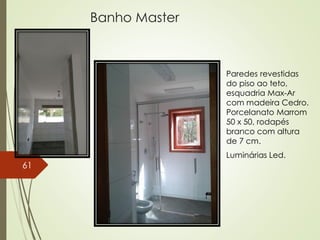

Banho Master
Paredes revestidas
do piso ao teto,
esquadria Max-Ar
com madeira Cedro.
Porcelanato Marrom
50 x 50, rodapés
branco com altura
de 7 cm.
Luminárias Led.
61

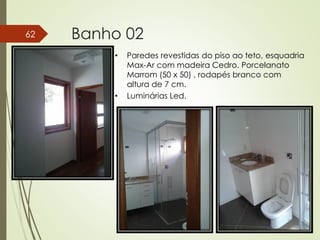

Banho 0262
• Paredes revestidas do piso ao teto, esquadria
Max-Ar com madeira Cedro. Porcelanato
Marrom (50 x 50) , rodapés branco com
altura de 7 cm.
• Luminárias Led.

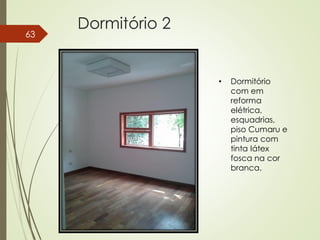

Dormitório 2
63
• Dormitório
com em
reforma
elétrica,
esquadrias,
piso Cumaru e
pintura com
tinta látex
fosca na cor
branca.

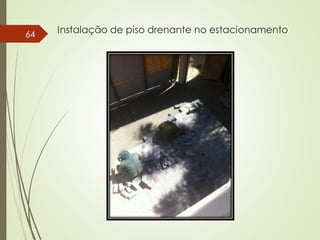

Instalação de piso drenante no estacionamento64

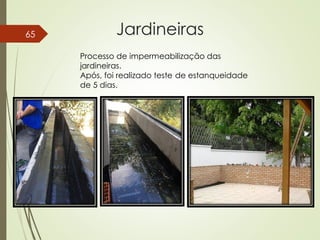

Jardineiras65
Processo de impermeabilização das
jardineiras.
Após, foi realizado teste de estanqueidade
de 5 dias.

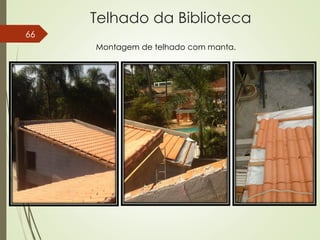

Telhado da Biblioteca
66
Montagem de telhado com manta.

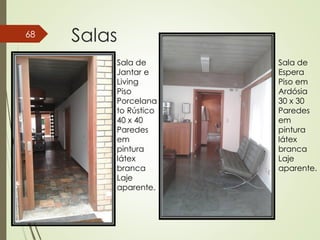

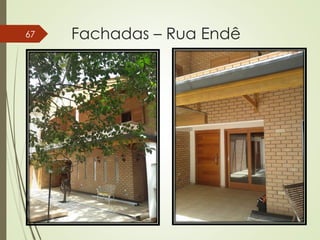

Salas68
Sala de
Jantar e
Living
Piso
Porcelana
to Rústico
40 x 40
Paredes
em
pintura
látex
branca
Laje
aparente.
Sala de
Espera
Piso em
Ardósia
30 x 30
Paredes
em
pintura
látex
branca
Laje
aparente.

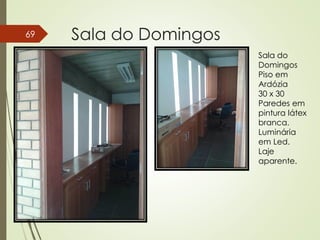

Sala do Domingos69
Sala do
Domingos
Piso em
Ardózia
30 x 30
Paredes em
pintura látex
branca.
Luminária
em Led.
Laje
aparente.

Projeto de Cálculo de Fundações e Estruturas:
Eng. Haruo Hashimoto
Execução: São João Empreiteira
Acompanhamento de obra: Hagatta Kaléria Campanele
71

Relatório obra-alto-de-pinheiros

Mais conteúdo relacionado

Mais procurados

Semelhante a Relatório obra-alto-de-pinheiros

Relatório obra-alto-de-pinheiros
