O documento discute o protocolo Profibus, incluindo sua história, versões, características e arquitetura de rede. O Profibus é um padrão de rede de campo aberto e independente de fornecedores para processos, manufatura e automação. Sua história começou na Alemanha em 1987 com 21 empresas criando um projeto estratégico de fieldbus. As principais versões são Profibus-DP, Profibus-FMS e Profibus-PA.

1. Senai – DC
Prof – Marcelo
Integrantes :
Ulisses Júnior
Lucas Domingos
Victor Evangelista

2. O que é profibus?
 O PROFIBUS é um padrão de rede de campo aberto e independente de
fornecedores, onde a interface entre eles permite uma ampla aplicação em
processos, manufatura e automação predial.

3. Historia do
profibus
A história do Profibus
começou em 1987, na
Alemanha;
21 companhias e institutos
uniram forças e criaram um
projeto estratégico fieldbus;
O objetivo era a realização e
estabilização de um
barramento de campo
bitserial, sendo o requisito
básico, a padronização da
interface de dispositivo de
campo.

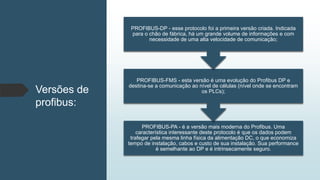

4. Versões de
profibus:
PROFIBUS-PA - é a versão mais moderna do Profibus. Uma
característica interessante deste protocolo é que os dados podem
trafegar pela mesma linha física da alimentação DC, o que economiza
tempo de instalação, cabos e custo de sua instalação. Sua performance
é semelhante ao DP e é intrinsecamente seguro.
PROFIBUS-FMS - esta versão é uma evolução do Profibus DP e
destina-se a comunicação ao nível de células (nível onde se encontram
os PLCs);
PROFIBUS-DP - esse protocolo foi a primeira versão criada. Indicada
para o chão de fábrica, há um grande volume de informações e com
necessidade de uma alta velocidade de comunicação;

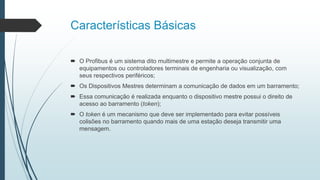

6. Características Básicas
 O Profibus é um sistema dito multimestre e permite a operação conjunta de
equipamentos ou controladores terminais de engenharia ou visualização, com
seus respectivos periféricos;
 Os Dispositivos Mestres determinam a comunicação de dados em um barramento;
 Essa comunicação é realizada enquanto o dispositivo mestre possui o direito de
acesso ao barramento (token);
 O token é um mecanismo que deve ser implementado para evitar possíveis
colisões no barramento quando mais de uma estação deseja transmitir uma
mensagem.

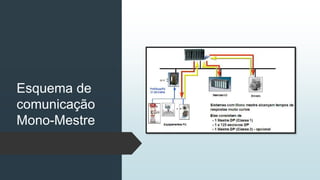

7. Esquema de
comunicação
Mono-Mestre

8. Esquema de
comunicação
Multimestre

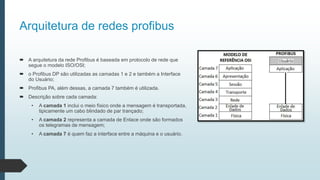

9. Arquitetura de redes profibus
 A arquitetura da rede Profibus é baseada em protocolo de rede que
segue o modelo ISO/OSI;
 o Profibus DP são utilizadas as camadas 1 e 2 e também a Interface
do Usuário;
 Profibus PA, além dessas, a camada 7 também é utilizada.
 Descrição sobre cada camada:
• A camada 1 inclui o meio físico onde a mensagem é transportada,
tipicamente um cabo blindado de par trançado;
• A camada 2 representa a camada de Enlace onde são formados
os telegramas de mensagem;
• A camada 7 é quem faz a interface entre a máquina e o usuário.

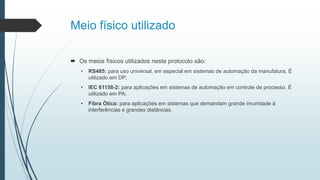

10. Meio físico utilizado
 Os meios físicos utilizados neste protocolo são:
• RS485: para uso universal, em especial em sistemas de automação da manufatura. É
utilizado em DP;
• IEC 61158-2: para aplicações em sistemas de automação em controle de processo. É
utilizado em PA;
• Fibra Ótica: para aplicações em sistemas que demandam grande imunidade à
interferências e grandes distâncias.
