O PROFIBUS é um padrão aberto e independente de fornecedores para redes de campo que permite comunicação entre dispositivos industriais. Sua história começou em 1987 na Alemanha com o objetivo de padronizar interfaces de dispositivos de campo. Existem diferentes versões como o PROFIBUS-DP para chão de fábrica e o PROFIBUS-PA para processos. A arquitetura segue o modelo OSI e utiliza diferentes meios físicos como RS485, fibra ótica e IEC 61158-2.

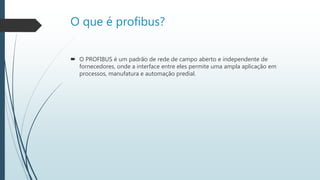

2. O que é profibus?
 O PROFIBUS é um padrão de rede de campo aberto e independente de
fornecedores, onde a interface entre eles permite uma ampla aplicação em
processos, manufatura e automação predial.

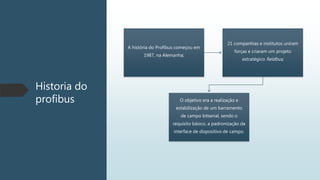

3. Historia do
profibus
A história do Profibus começou em
1987, na Alemanha;
21 companhias e institutos uniram
forças e criaram um projeto
estratégico fieldbus;
O objetivo era a realização e
estabilização de um barramento
de campo bitserial, sendo o
requisito básico, a padronização da
interface de dispositivo de campo.

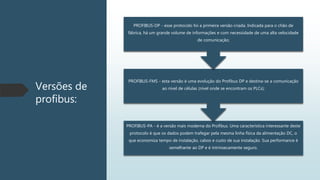

4. Versões de
profibus:
PROFIBUS-PA - é a versão mais moderna do Profibus. Uma característica interessante deste
protocolo é que os dados podem trafegar pela mesma linha física da alimentação DC, o
que economiza tempo de instalação, cabos e custo de sua instalação. Sua performance é
semelhante ao DP e é intrinsecamente seguro.
PROFIBUS-FMS - esta versão é uma evolução do Profibus DP e destina-se a comunicação
ao nível de células (nível onde se encontram os PLCs);
PROFIBUS-DP - esse protocolo foi a primeira versão criada. Indicada para o chão de
fábrica, há um grande volume de informações e com necessidade de uma alta velocidade
de comunicação;

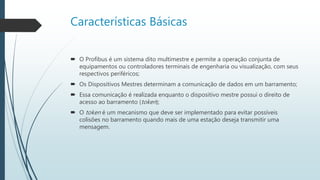

6. Características Básicas
 O Profibus é um sistema dito multimestre e permite a operação conjunta de
equipamentos ou controladores terminais de engenharia ou visualização, com seus
respectivos periféricos;
 Os Dispositivos Mestres determinam a comunicação de dados em um barramento;
 Essa comunicação é realizada enquanto o dispositivo mestre possui o direito de
acesso ao barramento (token);
 O token é um mecanismo que deve ser implementado para evitar possíveis
colisões no barramento quando mais de uma estação deseja transmitir uma
mensagem.

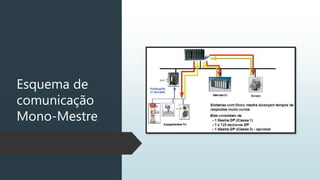

7. Esquema de
comunicação
Mono-Mestre

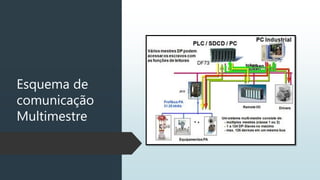

8. Esquema de
comunicação
Multimestre

9. Arquitetura de redes profibus
 A arquitetura da rede Profibus é baseada em protocolo de rede que
segue o modelo ISO/OSI;
 o Profibus DP são utilizadas as camadas 1 e 2 e também a Interface do
Usuário;
 Profibus PA, além dessas, a camada 7 também é utilizada.
 Descrição sobre cada camada:
• A camada 1 inclui o meio físico onde a mensagem é transportada,
tipicamente um cabo blindado de par trançado;
• A camada 2 representa a camada de Enlace onde são formados os
telegramas de mensagem;
• A camada 7 é quem faz a interface entre a máquina e o usuário.

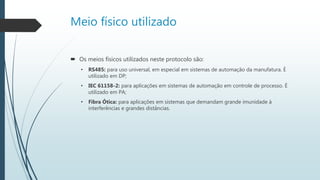

10. Meio físico utilizado
 Os meios físicos utilizados neste protocolo são:
• RS485: para uso universal, em especial em sistemas de automação da manufatura. É
utilizado em DP;
• IEC 61158-2: para aplicações em sistemas de automação em controle de processo. É
utilizado em PA;
• Fibra Ótica: para aplicações em sistemas que demandam grande imunidade à
interferências e grandes distâncias.
