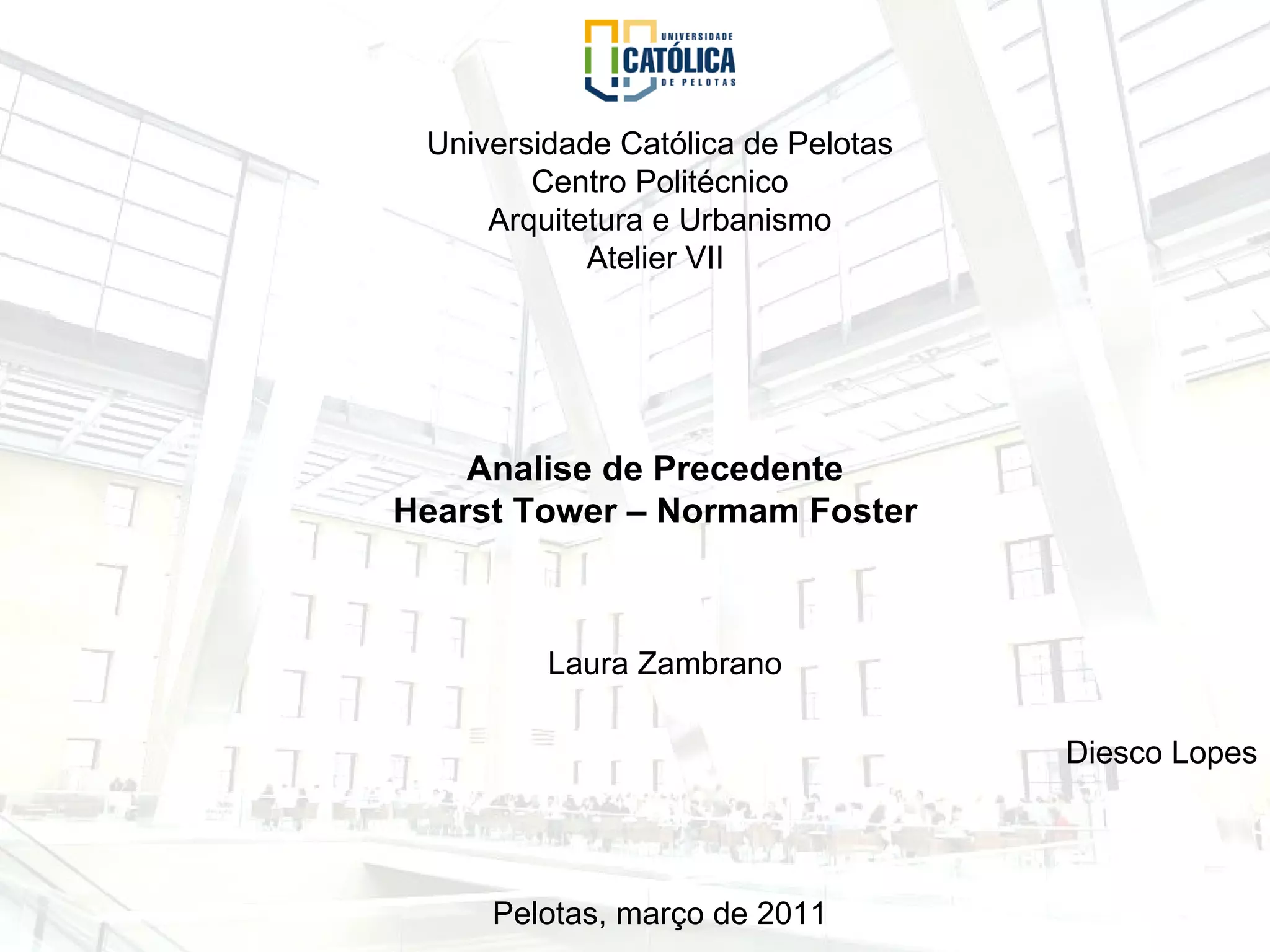

- 1. Universidade Católica dePelotas Centro Politécnico Arquitetura e Urbanismo Atelier VII Analise de Precedente Hearst Tower – Normam Foster Laura Zambrano Diesco Lopes Pelotas, março de 2011

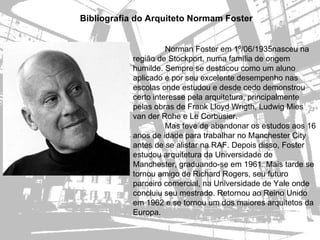

- 2. Bibliografia do ArquitetoNormam Foster Norman Foster em 1º/06/1935nasceu na região de Stockport, numa família de origem humilde. Sempre se destacou como um aluno aplicado e por seu excelente desempenho nas escolas onde estudou e desde cedo demonstrou certo interesse pela arquitetura, principalmente pelas obras de Frank Lloyd Wrigth, Ludwig Mies van der Rohe e Le Corbusier. Mas teve de abandonar os estudos aos 16 anos de idade para trabalhar no Manchester City antes de se alistar na RAF. Depois disso, Foster estudou arquitetura da Universidade de Manchester, graduando-se em 1961. Mais tarde se tornou amigo de Richard Rogers, seu futuro parceiro comercial, na Universidade de Yale onde concluiu seu mestrado. Retornou ao Reino Unido em 1962 e se tornou um dos maiores arquitetos da Europa.

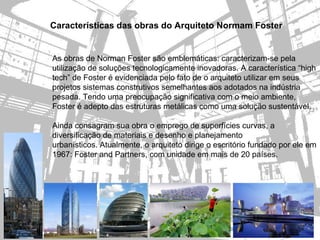

- 3. Características das obrasdo Arquiteto Normam Foster As obras de Norman Foster são emblemáticas: caracterizam-se pela utilização de soluções tecnologicamente inovadoras. A característica “high tech” de Foster é evidenciada pelo fato de o arquiteto utilizar em seus projetos sistemas construtivos semelhantes aos adotados na indústria pesada. Tendo uma preocupação significativa com o meio ambiente, Foster é adepto das estruturas metálicas como uma solução sustentável. Ainda consagram sua obra o emprego de superfícies curvas, a diversificação de materiais e desenho e planejamento urbanísticos. Atualmente, o arquiteto dirige o escritório fundado por ele em 1967: Foster and Partners, com unidade em mais de 20 países.
- 4. Informações Localização: Estados Unidos,Manhattan, Nova Iorque Status: Completo Construído: 2003-2006 Uso: Sede da Hearst Corporation Altura:182m Andares: 48 Companhia: Sir Normam Foster Área: 80.000 m² Área de zoneamento: 68,000 m², 12,000 m² pelo subsolo Área por pavimento: 1,900 m² Pé direito: 4m Créditos Cliente: Hearst Corporation Arq. responsável: Foster and Partners Arq. associados: Adamson Associates

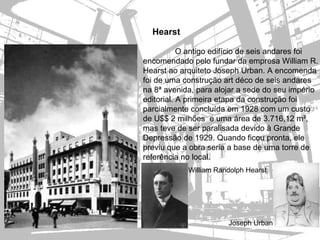

- 5. Hearst O antigo edifício de seis andares foi encomendado pelo fundar da empresa William R. Hearst ao arquiteto Joseph Urban. A encomenda foi de uma construção art déco de seis andares na 8ª avenida, para alojar a sede do seu império editorial. A primeira etapa da construção foi parcialmente concluída em 1928 com um custo de U$$ 2 milhões e uma área de 3.716,12 m², mas teve de ser paralisada devido à Grande Depressão de 1929. Quando ficou pronta, ele previu que a obra seria a base de uma torre de referência no local. William Randolph Hearst Joseph Urban

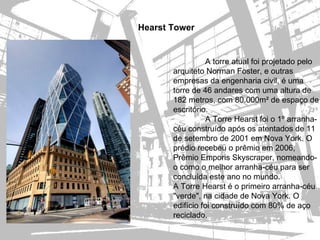

- 6. Hearst Tower A torre atual foi projetado pelo arquiteto Norman Foster, e outras empresas da engenharia civil, é uma torre de 46 andares com uma altura de 182 metros, com 80.000m² de espaço de escritório. A Torre Hearst foi o 1º arranha- céu construído após os atentados de 11 de setembro de 2001 em Nova York. O prédio recebeu o prêmio em 2006, Prêmio Emporis Skyscraper, nomeando- o como o melhor arranha-céu para ser concluída este ano no mundo. A Torre Hearst é o primeiro arranha-céu "verde", na cidade de Nova York. O edifício foi construído com 80% de aço reciclado.

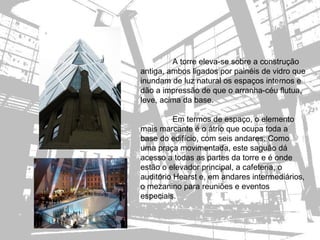

- 7. A torre eleva-sesobre a construção antiga, ambos ligados por painéis de vidro que inundam de luz natural os espaços internos e dão a impressão de que o arranha-céu flutua, leve, acima da base. Em termos de espaço, o elemento mais marcante é o átrio que ocupa toda a base do edifício, com seis andares. Como uma praça movimentada, este saguão dá acesso a todas as partes da torre e é onde estão o elevador principal, a cafeteria, o auditório Hearst e, em andares intermediários, o mezanino para reuniões e eventos especiais.
- 8.
- 9.
- 10.

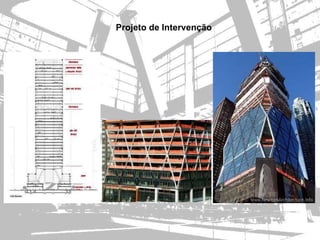

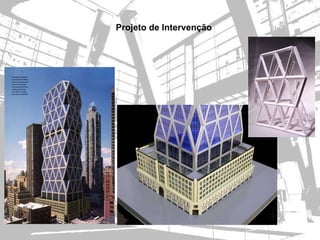

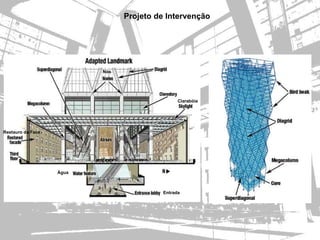

- 11. Projeto de Intervenção Nós Clarabóia Restauro da Face Água Entrada
- 12.
- 13. Estrutural – TécnicaConstrutiva Aço de alta resistência na estrutura e inox na fachada. Os perfis de aço da obra foram feitos com aço de alta resistência, e são utilizados no sistema de contraventamento e nas colunas. Na fachada, estão sob a forma de linhas diagonais e em todas as faces do arranha-céu. Chamado de "diagrid" (malha diagonal), este modelo de sistema estrutural é extremamente eficiente em termos de peso, pois contém aproximadamente 20% menos de aço do que uma estrutura perimetral convencional – economizando-se assim cerca de duas mil toneladas de aço. O peso do aço estrutural usado na torre é de, aproximadamente, dez mil toneladas. A malha diagonal, além de limitar o volume de aço, ressaltou as proporções verticais, criando uma silhueta facetada única. O revestimento externo dessa malha é em aço inox. Na parte antiga foi deixado as fachada em pedra calcária intacta, e as demais parte foi onde foi esculpido a torre, bem do centro para fora do edifício.

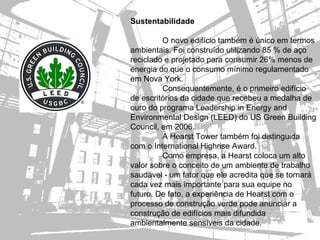

- 14. Sustentabilidade O novo edifício também é único em termos ambientais. Foi construído utilizando 85 % de aço reciclado e projetado para consumir 26% menos de energia do que o consumo mínimo regulamentado em Nova York. Consequentemente, é o primeiro edifício de escritórios da cidade que recebeu a medalha de ouro do programa Leadership in Energy and Environmental Design (LEED) do US Green Building Council, em 2006. A Hearst Tower também foi distinguida com o International Highrise Award. Como empresa, a Hearst coloca um alto valor sobre o conceito de um ambiente de trabalho saudável - um fator que ele acredita que se tornará cada vez mais importante para sua equipe no futuro. De fato, a experiência de Hearst com o processo de construção verde pode anunciar a construção de edifícios mais difundida ambientalmente sensíveis da cidade.

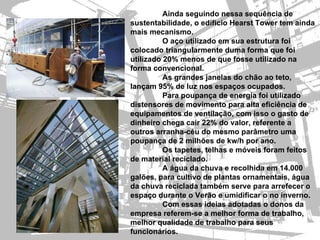

- 15. Ainda seguindo nessasequência de sustentabilidade, o edíficio Hearst Tower tem ainda mais mecanismo. O aço utilizado em sua estrutura foi colocado triangularmente duma forma que foi utilizado 20% menos de que fosse utilizado na forma convencional. As grandes janelas do chão ao teto, lançam 95% de luz nos espaços ocupados. Para poupança de energia foi utilizado distensores de movimento para alta eficiência de equipamentos de ventilação, com isso o gasto de dinheiro chega cair 22% do valor, referente a outros arranha-céu do mesmo parâmetro uma poupança de 2 milhões de kw/h por ano. Os tapetes, telhas e móveis foram feitos de material reciclado. A água da chuva e recolhida em 14.000 galões, para cultivo de plantas ornamentais, água da chuva reciclada também serve para arrefecer o espaço durante o Verão e umidificar o no inverno. Com essas ideias adotadas o donos da empresa referem-se a melhor forma de trabalho, melhor qualidade de trabalho para seus funcionários.
- 16. Entorno A o seu redor e tomado de prédios com tipologia arranha-céu, somente nas quadras um pouco mais distante tem edificações mais baixas. Nos andares mais altos como podemos notar na 4º foto tem uma visão da Central Park. A maioria das edificações são mais novos que mesmo da parte mais antiga. O Hearst tem um contraste muito grande com os prédios ao seu redor.

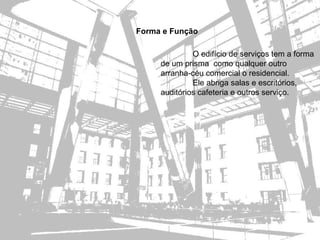

- 17. Forma e Função O edifício de serviços tem a forma de um prisma como qualquer outro arranha-céu comercial o residencial. Ele abriga salas e escritórios, auditórios cafeteria e outros serviço.
- 18.

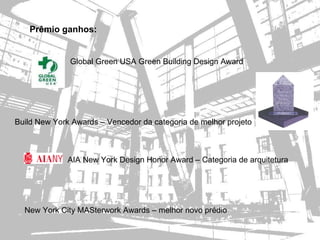

- 20. Prêmio ganhos: Global Green USA Green Building Design Award Build New York Awards – Vencedor da categoria de melhor projeto AIA New York Design Honor Award – Categoria de arquitetura New York City MASterwork Awards – melhor novo prédio
