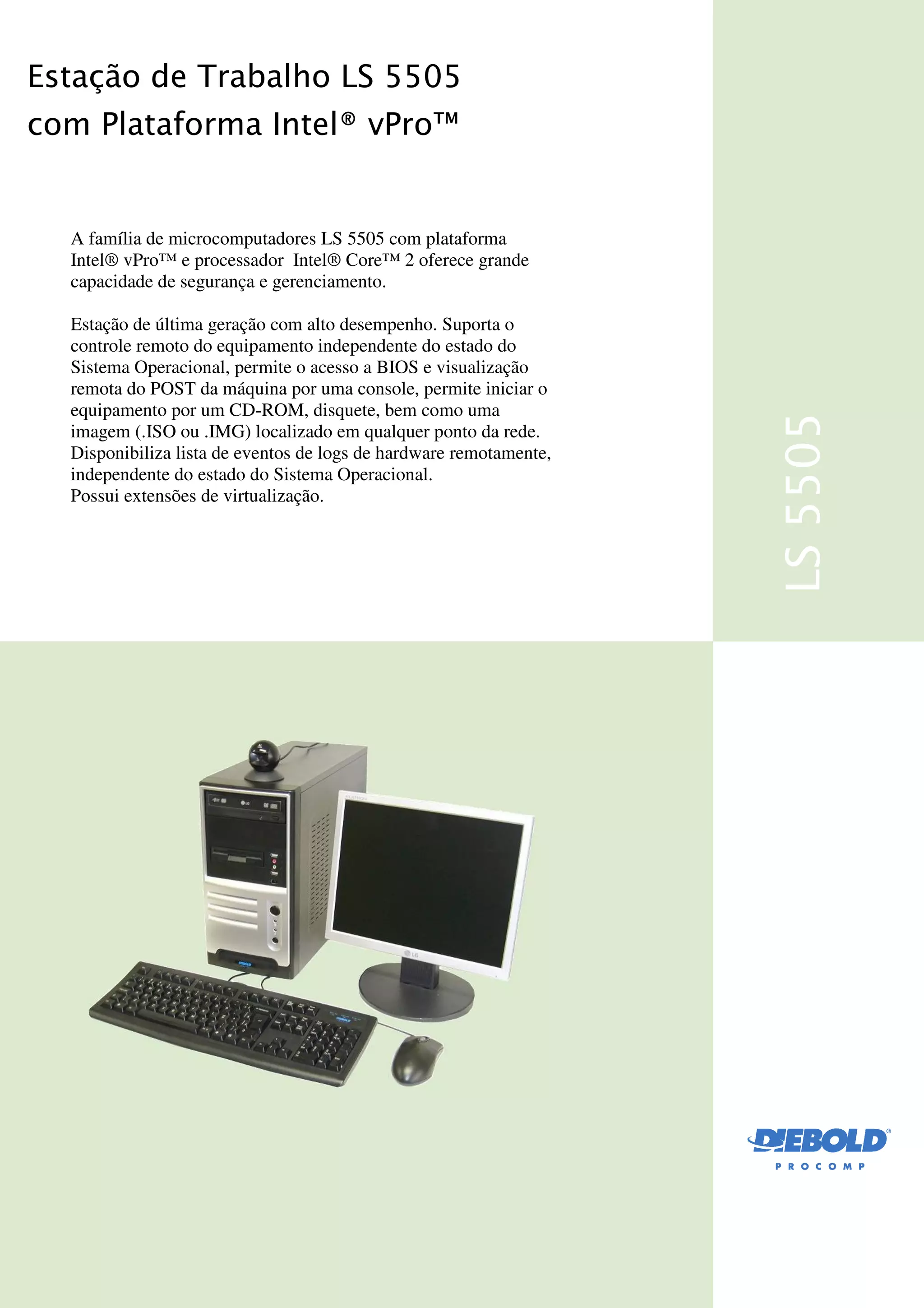

Este documento descreve as especificações técnicas de um microcomputador da família LS 5505 com processador Intel Core 2 e plataforma Intel vPro. O computador oferece alto desempenho, segurança e gerenciamento remoto independente do estado do sistema operacional. Possui recursos como virtualização, memória RAM de até 8GB e placas de vídeo, áudio e rede de alta performance.
1. A família de microcomputadores LS 5505 com plataforma
Intel® vPro™ e processador Intel® Core™ 2 oferece grande
capacidade de segurança e gerenciamento.
Estação de última geração com alto desempenho. Suporta o
controle remoto do equipamento independente do estado do
Sistema Operacional, permite o acesso a BIOS e visualização
remota do POST da máquina por uma console, permite iniciar o
equipamento por um CD-ROM, disquete, bem como uma
imagem (.ISO ou .IMG) localizado em qualquer ponto da rede.
Disponibiliza lista de eventos de logs de hardware remotamente,
independente do estado do Sistema Operacional.
Possui extensões de virtualização.

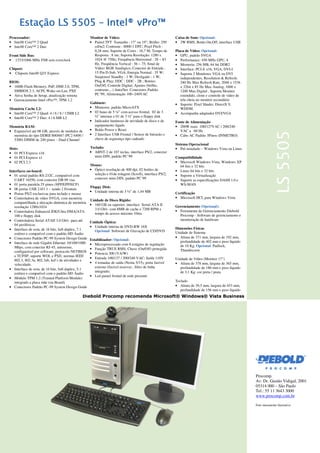

2. Processador:
• Intel® Core™ 2 Quad
• Intel® Core™ 2 Duo
Front Side Bus:
• 1333/1066 MHz FSB sem overclock
Chipset:
• Chipsets Intel® Q35 Express
BIOS:
• 16Mb Flash Memory, PnP, DMI 2.0, TPM,
SMBIOS 2.3, ACPI, Wake-on-Lan, PXE
• Ativa Senha de Setup, atualização remota
• Gerenciamento Intel vPro™, TPM 1.2
Memória Cache L2:
• Intel® Core™ 2 Quad: 4 / 6 / 8 / 12MB L2
• Intel® Core™ 2 Duo: 4 / 6 MB L2
Memória RAM:
• Expansível até 08 GB, através de módulos de
memória do tipo DDRII 800/667 (PC2 6400 /
5300) DIMM de 240 pinos – Dual Channel
Slots:
• 01 PCI Express x16
• 01 PCI Express x1
• 02 PCI 2.3
Interfaces on-board:
• 01 serial padrão RS-232C, compatível com
UART 16550, com conector DB 09 vias
• 01 porta paralela 25 pinos (SPP/EPP/ECP)
• 06 portas USB 2.0/1.1 – sendo 2 Frontais
• Portas PS/2 exclusivas para teclado e mouse
• Controladora de vídeo SVGA, com memória
compartilhada e alocação dinâmica de memória
resolução 1280x1024
• Controladora Enhanced IDE/Ultra DMA/ATA
100 e floppy disk
• Controladora Serial ATAII 3.0 Gb/s para até
04 periféricos
• Interface de som, de 16 bits, full-duplex, 7.1
estéreo e compatível com o padrão HD Áudio
• Conectores Padrão PC-99 System Design Guide
• Interface de rede Gigabit Ethernet 10/100/1000
Mbps, com conector RJ-45, autosense,
configurável por software; protocolo NETBIOS
e TCP/IP; suporte WOL e PXE; normas IEEE
802.3, 802.3u, 802.3ab, led’s de atividades e
velocidade.
• Interface de som, de 16 bits, full-duplex, 5.1
estéreo e compatível com o padrão HD Áudio
• Módulo TPM 1.2 (Trusted Platform Module)
integrado a placa mãe (on-Board)
• Conectores Padrão PC-99 System Design Guide
Procomp.
Av. Dr. Gastão Vidigal, 2001
05314 000 – São Paulo
Tel.: 55 11 3643 3000
www.procomp.com.br
Foto meramente ilustrativa
Monitor de Vídeo:
• Painel TFT Tamanho : 17" ou 19”; Brilho: 250
cd/m2; Contraste : 8000:1 DFC; Pixel Pitch :
0,28 mm; Suporte de Cores : 16,7 M; Tempo de
Resposta : 8 ms; Suporta Resolução; 1280 x
1024 @ 75Hz; Frequência Horizontal : 28 ~ 83
Hz, Freqüência Vertical : 56 ~ 75; Sinal de
Vídeo: RGB Analógico; Conector de Entrada :
15 Pin D-Sub, VGA; Energia Normal : 35 W;
Suspenso/ Standby : 1 W; Desligado : 1 W;
Plug & Play; DDC : DDC - 2B ; Botões:
On/Off, Controle Digital, Ajustes (brilho,
contraste,...) Auto/Set. Conectores Padrão
PC´99, Alimentação 100~240VAC
Gabinete:
• Minitorre, padrão MicroATX
• 02 baias de 5 ¼” com acesso frontal, 02 de 3
½” internas e 01 de 3 ½” para o floppy disk
• Indicador luminoso de atividade de disco e de
equipamento ligado
• Botão Power e Reset
• 2 Interface USB Frontal / Sensor de Intrusão e
chave de segurança tipo cadeado
Teclado:
• ABNT-2 de 107 teclas, interface PS/2, conector
mini-DIN, padrão PC’99
Mouse:
• Óptico resolução de 400 dpi, 02 botões de
seleção e 01de rolagem (Scroll), interface PS/2,
conector mini-DIN, padrão PC´99
Floppy Disk:
• Unidade interna de 3 ½” de 1,44 MB
Unidade de Disco Rígido:
• 160 GB ou superior, interface Serial ATA II
3.0 Gb/s com 8MB de cache e 7200 RPM e
tempo de acesso máximo 10ms.
Unidade Óptica:
• Unidade interna de DVD-RW 16X
Opcional: Software de Gravação de CD/DVD
Estabilizador: Opcional:
• Microprocessado com 8 estágios de regulação
• Função TRUE RMS, Chave (On/Off) protegida
• Potencia 300 (VA/W)
• Entrada 100/127 / 200/240 VAC; Saída 110V
• 4 tomadas de saída (Nema 5/15), porta fusível
externo (fusível reserva) , filtro de linha
integrado;
• Led painel frontal de rede presente
Caixa de Som: Opcional:
• 2W RMS, Botão On,Off, interface USB
Placa de Video: Opcional:
• GPU, padrão SVGA
• Performance: 450 MHz GPU, 4
• Memoria: 256 MB, 64 bit DDR2
• Interface: PCI-E x16, VGA, DVI-I
• Suporta 2 Monitores VGA ou DVI
independentes, Resolution & Refresh:
240 Hz Max Refresh Rate, 2048 x 1536
x 32bit x 85 Hz Max Analog, 1600 x
1200 Max Digital , Suporta Monitor
estendido, clone e controle de vídeo de
tela cheia no monitor secundário
• Suporte: Pixel Shader, DirectX 9,
WDDM.
• Acompanha adaptador DVI/VGA
Fonte de Alimentação
• 200W reais 100/127VAC / 200/240
VAC a 60 Hz
• Cabo AC Padrão 3Pinos (INMETRO)
Sistema Operacional
• Pré-instalado – Windows Vista ou Linux
Compatibilidade
• Microsoft Windows Vista, Windows XP
64 bits e 32 bits
• Linux 64 bits e 32 bits
• Suporte a Virtualização
• Suporte as especificações DASH 1.0 e
WS-MAN
Certificação
• Microsoft HCL para Windows Vista
Gerenciamento (Opcional):
• Ferramenta de Gerenciamento Diebold
Procomp - Software de gerenciamento e
monitoração de hardware
Dimensões Físicas
Unidade de Sistema
• Altura de 371 mm, largura de 192 mm,
profundidade de 402 mm e peso líquido
de 10 Kg. Opcional: Padlock,
Thumbscrew
Unidade de Vídeo (Monitor 17")
• Altura de 378 mm, largura de 365 mm,
profundidade de 180 mm e peso líquido
de 3,1 Kg: cor preta / prata
Teclado
• Altura de 39,5 mm, largura de 453 mm,
profundidade de 156 mm e peso líquido
de 01 Kg. Gabinete na cor preta
