Este documento apresenta um plano de voo aerofotogramétrico teórico para uma área de 20 km2 na zona oeste de Santa Maria, RS. Ele descreve a metodologia para calcular os parâmetros do voo como altitude, número de fotos e linhas de voo, com base na área, escala desejada e especificações técnicas. Também fornece uma estimativa detalhada dos custos para a execução do plano de voo aerofotogramétrico.

1. Plano de Voo Aerofotogramétricos
UNIVERSIDADE FEDERAL DE SANTA MARIA
CENTRO DE CIÊNCIAS NATURAIS E EXATAS
DEPARTAMENTO DE GEOCIÊNCIAS
CURSO DE GEOGRAFIA BACHARELADO
GCC 151 FOTOINTERPRETAÇÃO GEOGRÁFICA A
Giancarlo M. de Vargas
Jéssica M. Xisto
Santa Maria, RS, Brasil
2013

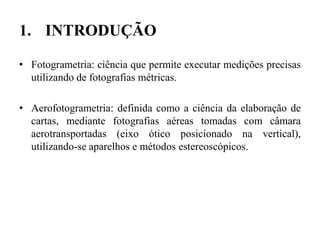

2. 1. INTRODUÇÃO
• Fotogrametria: ciência que permite executar medições precisas
utilizando de fotografias métricas.
• Aerofotogrametria: definida como a ciência da elaboração de
cartas, mediante fotografias aéreas tomadas com câmara
aerotransportadas (eixo ótico posicionado na vertical),
utilizando-se aparelhos e métodos estereoscópicos.

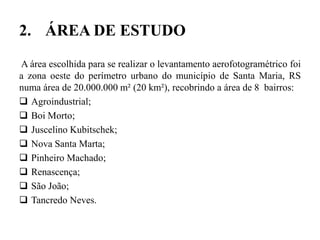

3. 2. ÁREA DE ESTUDO
A área escolhida para se realizar o levantamento aerofotogramétrico foi
a zona oeste do perímetro urbano do município de Santa Maria, RS
numa área de 20.000.000 m² (20 km²), recobrindo a área de 8 bairros:
 Agroindustrial;
 Boi Morto;
 Juscelino Kubitschek;
 Nova Santa Marta;
 Pinheiro Machado;
 Renascença;
 São João;
 Tancredo Neves.

4. Imagem1: Local onde será realizado o levantamento aerofotogramétrico.

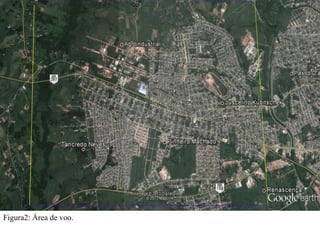

5. Figura2: Área de voo.

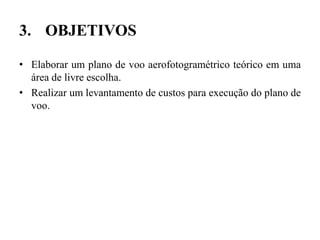

6. 3. OBJETIVOS
• Elaborar um plano de voo aerofotogramétrico teórico em uma
área de livre escolha.
• Realizar um levantamento de custos para execução do plano de
voo.

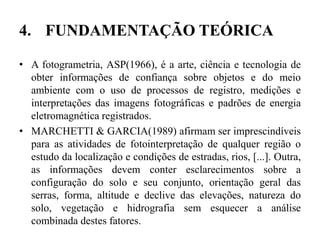

7. 4. FUNDAMENTAÇÃO TEÓRICA
• A fotogrametria, ASP(1966), é a arte, ciência e tecnologia de
obter informações de confiança sobre objetos e do meio
ambiente com o uso de processos de registro, medições e
interpretações das imagens fotográficas e padrões de energia
eletromagnética registrados.
• MARCHETTI & GARCIA(1989) afirmam ser imprescindíveis
para as atividades de fotointerpretação de qualquer região o
estudo da localização e condições de estradas, rios, [...]. Outra,
as informações devem conter esclarecimentos sobre a
configuração do solo e seu conjunto, orientação geral das
serras, forma, altitude e declive das elevações, natureza do
solo, vegetação e hidrografia sem esquecer a análise
combinada destes fatores.

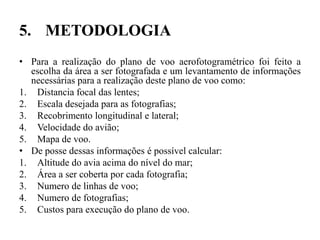

8. 5. METODOLOGIA
• Para a realização do plano de voo aerofotogramétrico foi feito a
escolha da área a ser fotografada e um levantamento de informações
necessárias para a realização deste plano de voo como:
1. Distancia focal das lentes;
2. Escala desejada para as fotografias;
3. Recobrimento longitudinal e lateral;
4. Velocidade do avião;
5. Mapa de voo.
• De posse dessas informações é possível calcular:
1. Altitude do avia acima do nível do mar;
2. Área a ser coberta por cada fotografia;
3. Numero de linhas de voo;
4. Numero de fotografias;
5. Custos para execução do plano de voo.

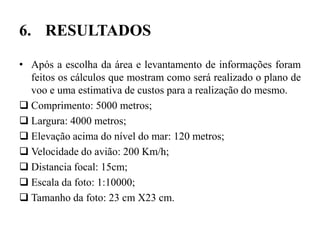

9. 6. RESULTADOS
• Após a escolha da área e levantamento de informações foram
feitos os cálculos que mostram como será realizado o plano de
voo e uma estimativa de custos para a realização do mesmo.
 Comprimento: 5000 metros;
 Largura: 4000 metros;
 Elevação acima do nível do mar: 120 metros;
 Velocidade do avião: 200 Km/h;
 Distancia focal: 15cm;
 Escala da foto: 1:10000;
 Tamanho da foto: 23 cm X23 cm.

10. • Altura do voo:
• Campo abrangido longitudinalmente e lateralmente de cada
fotografia:
• Cobertura longitudinal de 60% e lateral de 30%:

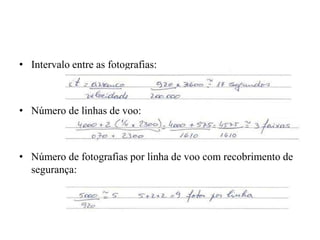

11. • Intervalo entre as fotografias:
• Número de linhas de voo:
• Número de fotografias por linha de voo com recobrimento de
segurança:

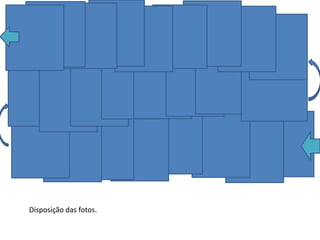

12. Disposição das fotos.

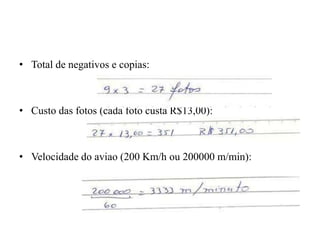

13. • Total de negativos e copias:
• Custo das fotos (cada foto custa R$13,00):
• Velocidade do aviao (200 Km/h ou 200000 m/min):

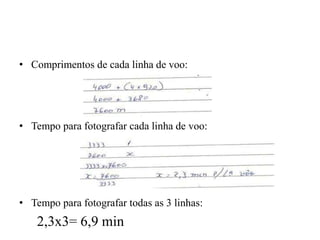

14. • Comprimentos de cada linha de voo:
• Tempo para fotografar cada linha de voo:
• Tempo para fotografar todas as 3 linhas:
2,3x3= 6,9 min

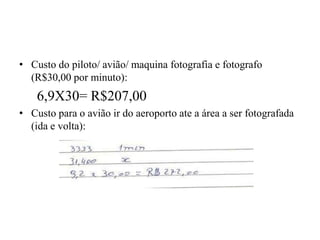

15. • Custo do piloto/ avião/ maquina fotografia e fotografo
(R$30,00 por minuto):
6,9X30= R$207,00
• Custo para o avião ir do aeroporto ate a área a ser fotografada
(ida e volta):

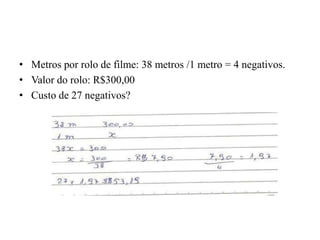

16. • Metros por rolo de filme: 38 metros /1 metro = 4 negativos.
• Valor do rolo: R$300,00
• Custo de 27 negativos?

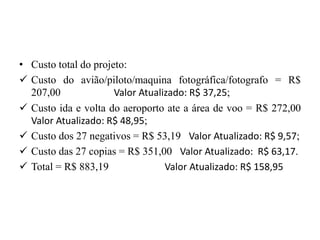

17. • Custo total do projeto:
 Custo do avião/piloto/maquina fotográfica/fotografo = R$
207,00 Valor Atualizado: R$ 37,25;
 Custo ida e volta do aeroporto ate a área de voo = R$ 272,00
Valor Atualizado: R$ 48,95;
 Custo dos 27 negativos = R$ 53,19 Valor Atualizado: R$ 9,57;
 Custo das 27 copias = R$ 351,00 Valor Atualizado: R$ 63,17.
 Total = R$ 883,19 Valor Atualizado: R$ 158,95

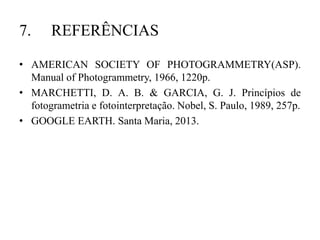

18. 7. REFERÊNCIAS
• AMERICAN SOCIETY OF PHOTOGRAMMETRY(ASP).
Manual of Photogrammetry, 1966, 1220p.
• MARCHETTI, D. A. B. & GARCIA, G. J. Princípios de
fotogrametria e fotointerpretação. Nobel, S. Paulo, 1989, 257p.
• GOOGLE EARTH. Santa Maria, 2013.
