Padrões de Projeto de Software
Algoritmos e Programação II
Fábio M. Pereira

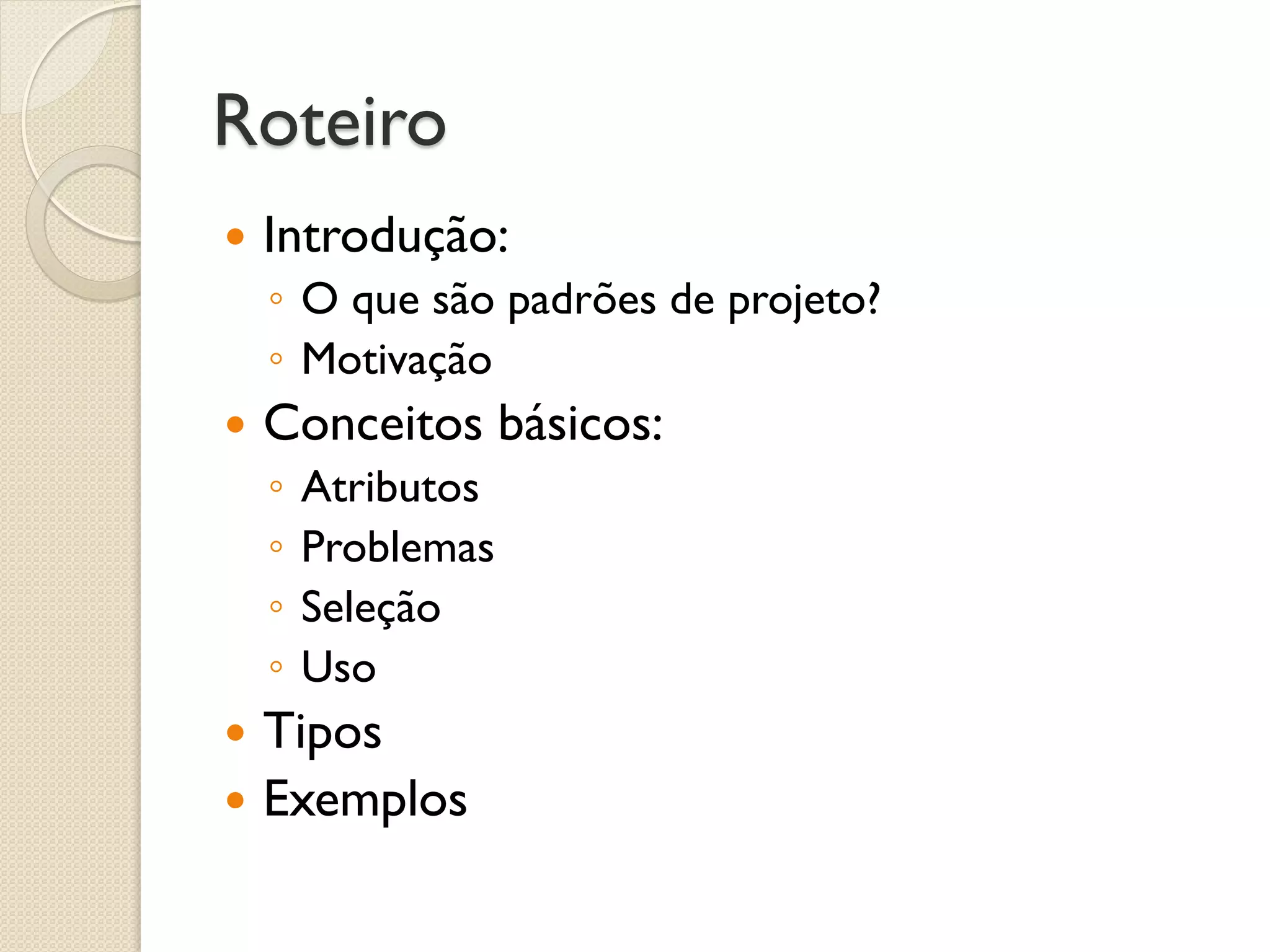

Roteiro
Introdução:
◦O que são padrões de projeto?
◦Motivação
Conceitos básicos:
◦Atributos
◦Problemas
◦Seleção
◦Uso
Tipos
Exemplos

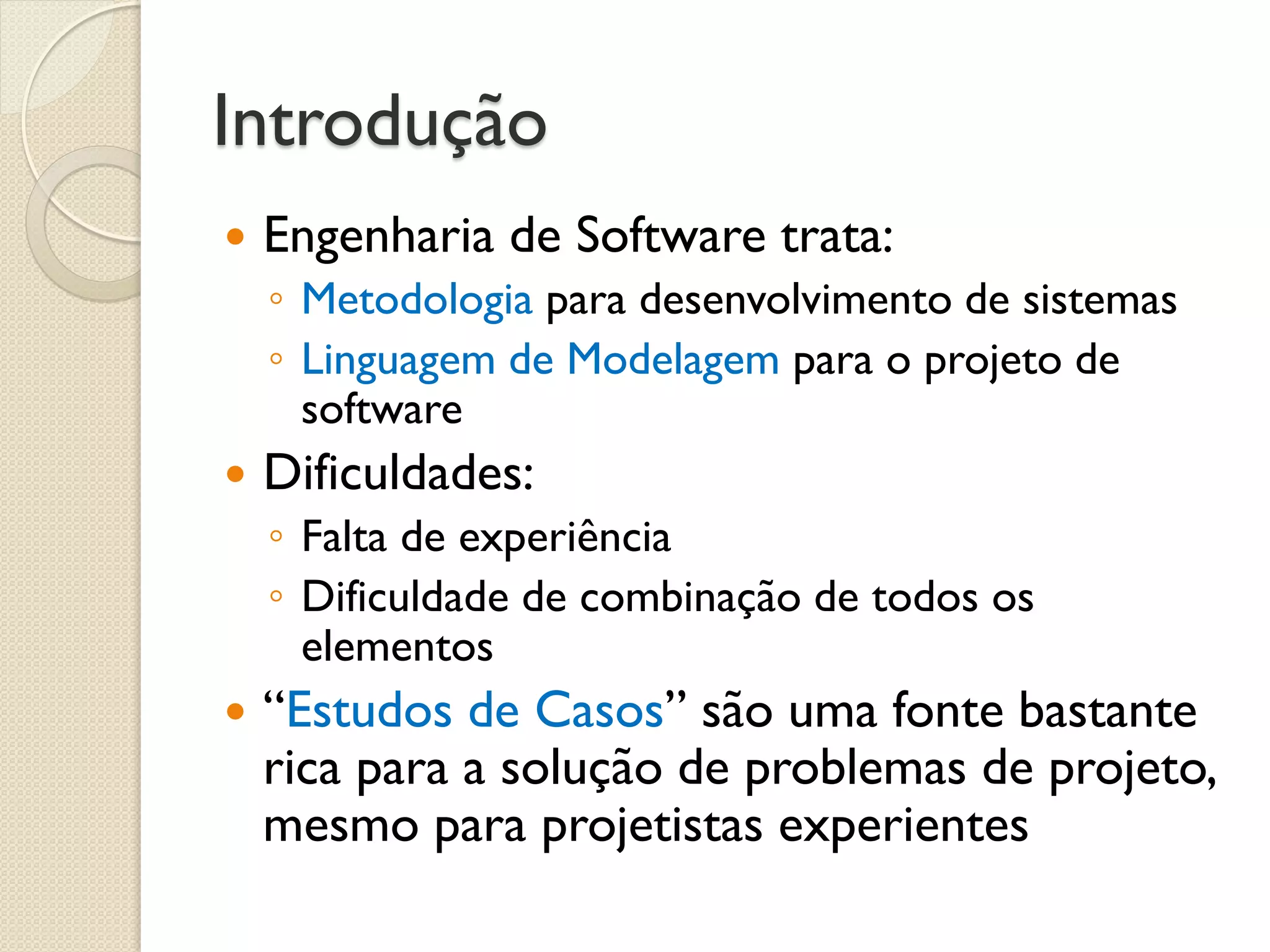

Introdução
Engenharia de Software trata:
◦Metodologia para desenvolvimento de sistemas
◦Linguagem de Modelagem para o projeto de software
Dificuldades:
◦Falta de experiência
◦Dificuldade de combinação de todos os elementos
“Estudos de Casos” são uma fonte bastante rica para a solução de problemas de projeto, mesmo para projetistas experientes

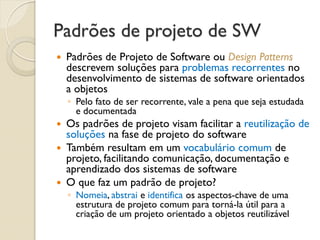

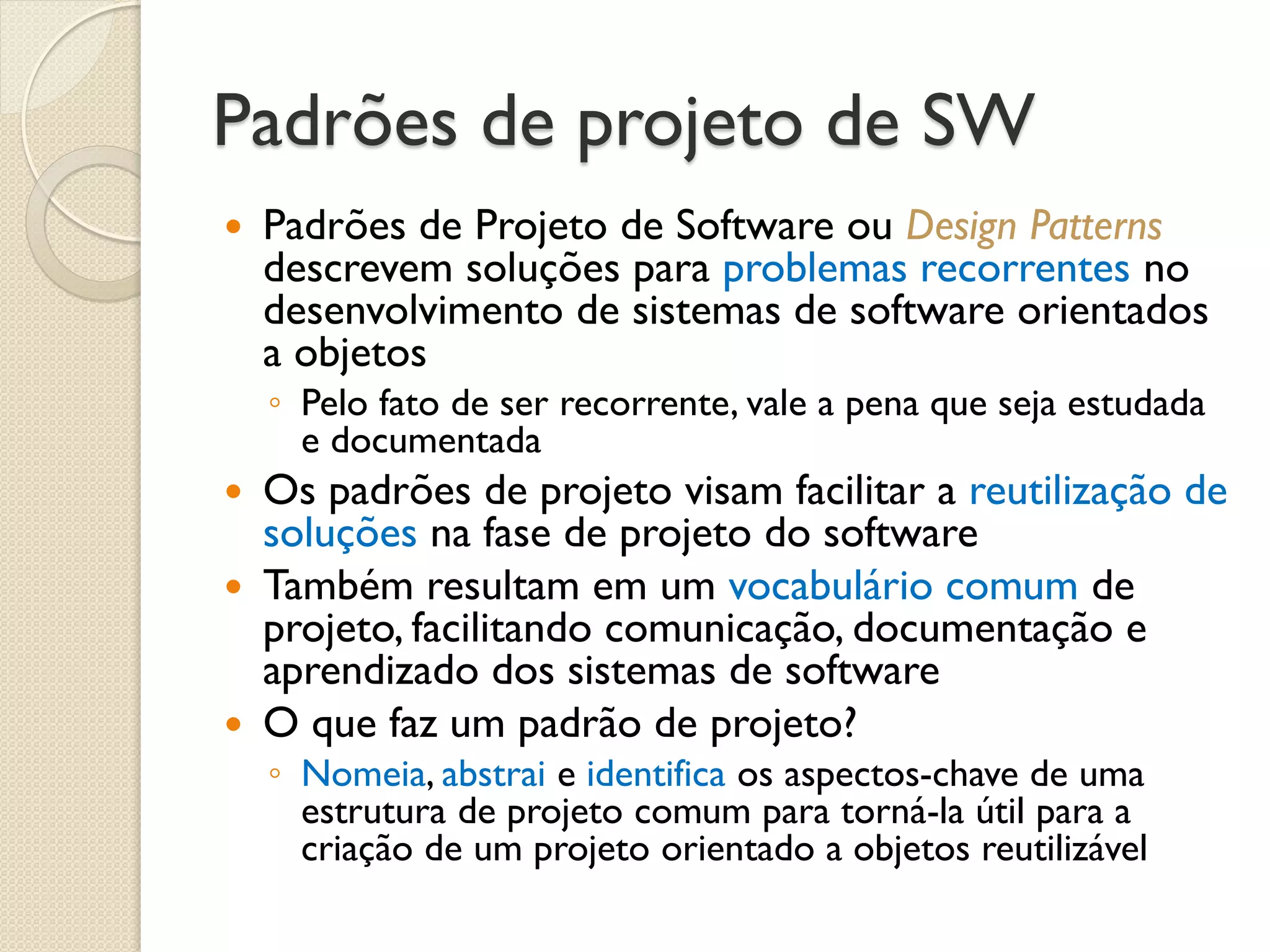

Padrões de projeto de SW
Padrões de Projeto de Software ou Design Patterns descrevem soluções para problemas recorrentes no desenvolvimento de sistemas de software orientados a objetos
◦Pelo fato de ser recorrente, vale a pena que seja estudada e documentada
Os padrões de projeto visam facilitar a reutilização de soluções na fase de projeto do software
Também resultam em um vocabulário comum de projeto, facilitando comunicação, documentação e aprendizado dos sistemas de software
O que faz um padrão de projeto?
◦Nomeia, abstrai e identifica os aspectos-chave de uma estrutura de projeto comum para torná-la útil para a criação de um projeto orientado a objetos reutilizável
Outras vantagens
Aumento da comunicação entre times e aprendizagem individual
Aumento da capacidade de modificação e de manutenção de código
Aumento do entendimento de princípios de projeto básicos em orientação a objetos (encapsulamento, herança e polimorfismo)
Adoção de estratégias melhores mesmo quando padrões não estão presentes
Aprendizado de melhores alternativas para problemas complexos, principalmente aqueles com grandes hierarquias

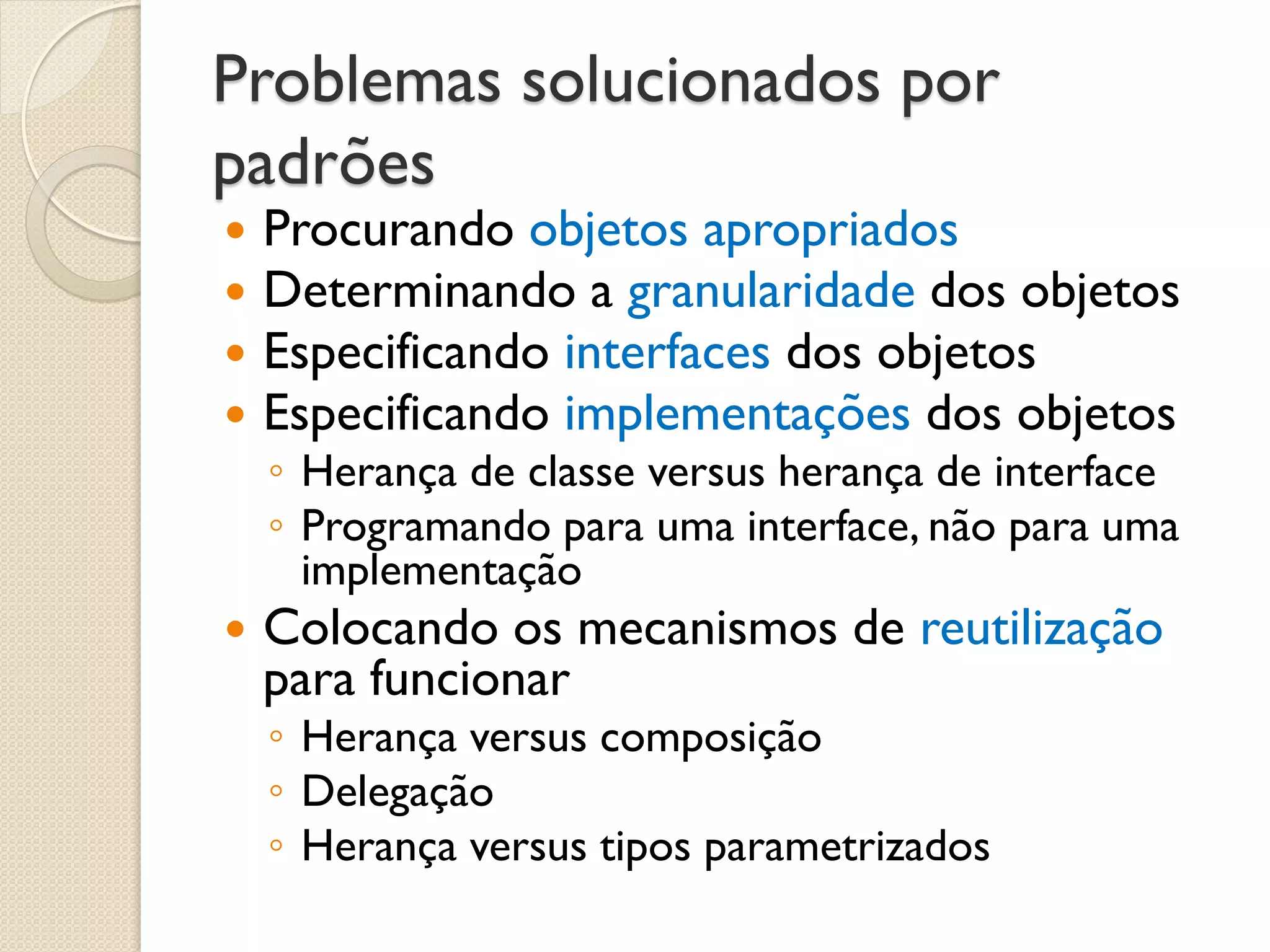

Problemas solucionados por padrões
Procurando objetos apropriados
Determinando a granularidade dos objetos
Especificando interfaces dos objetos
Especificando implementações dos objetos
◦Herança de classe versus herança de interface
◦Programando para uma interface, não para uma implementação
Colocando os mecanismos de reutilização para funcionar
◦Herança versus composição
◦Delegação
◦Herança versus tipos parametrizados

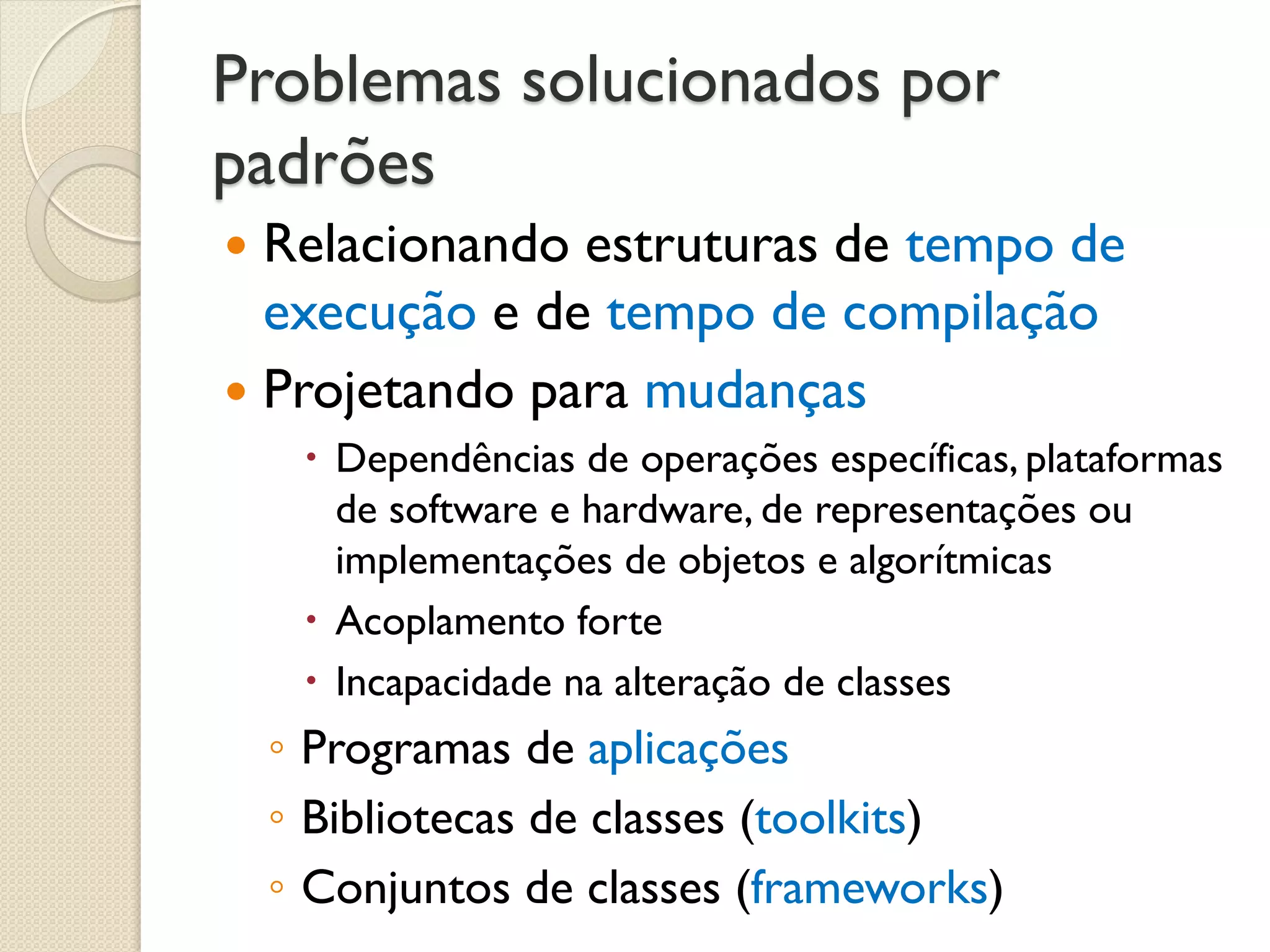

Problemas solucionados por padrões
Relacionando estruturas de tempo de execução e de tempo de compilação
Projetando para mudanças
Dependências de operações específicas, plataformas de software e hardware, de representações ou implementações de objetos e algorítmicas
Acoplamento forte
Incapacidade na alteração de classes
◦Programas de aplicações
◦Bibliotecas de classes (toolkits)
◦Conjuntos de classes (frameworks)

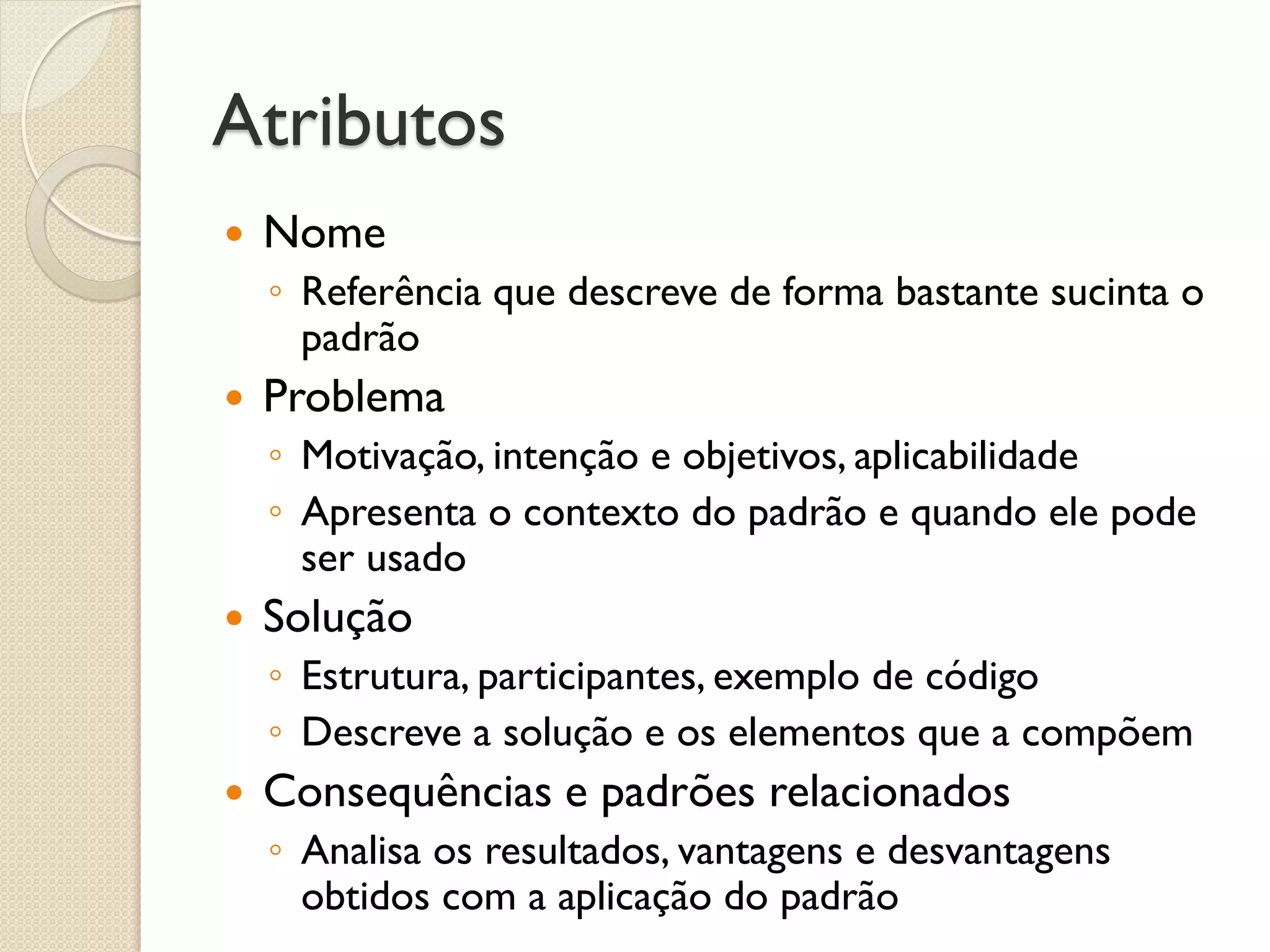

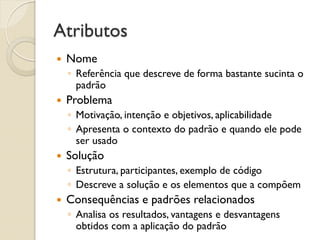

Atributos
Nome
◦Referência que descreve de forma bastante sucinta o padrão
Problema
◦Motivação, intenção e objetivos, aplicabilidade
◦Apresenta o contexto do padrão e quando ele pode ser usado
Solução
◦Estrutura, participantes, exemplo de código
◦Descreve a solução e os elementos que a compõem
Consequências e padrões relacionados
◦Analisa os resultados, vantagens e desvantagens obtidos com a aplicação do padrão

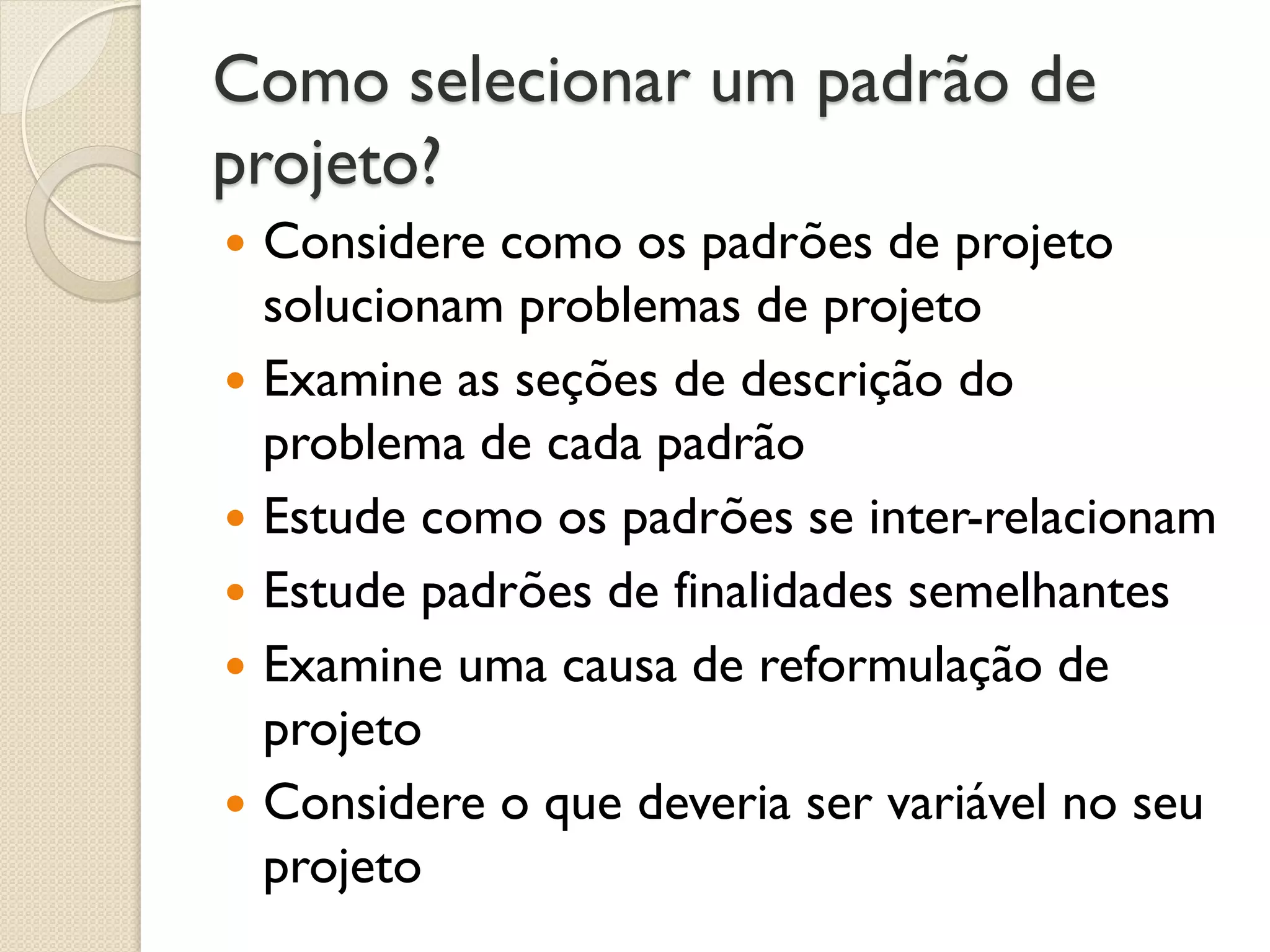

Como selecionar um padrão de projeto?
Considere como os padrões de projeto solucionam problemas de projeto
Examine as seções de descrição do problema de cada padrão
Estude como os padrões se inter-relacionam
Estude padrões de finalidades semelhantes
Examine uma causa de reformulação de projeto
Considere o que deveria ser variável no seu projeto

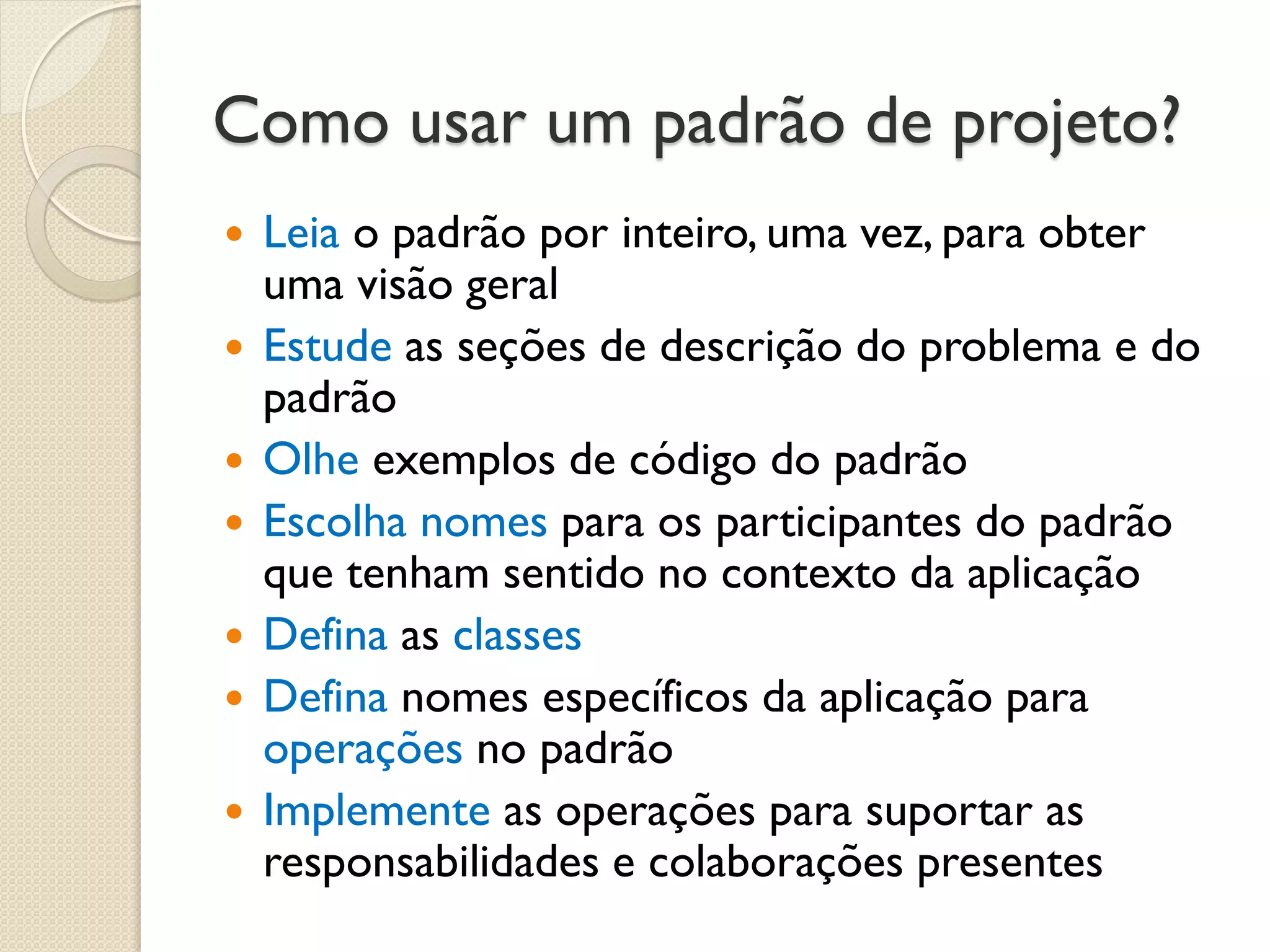

Como usar um padrão de projeto?
Leia o padrão por inteiro, uma vez, para obter uma visão geral
Estude as seções de descrição do problema e do padrão
Olhe exemplos de código do padrão
Escolha nomes para os participantes do padrão que tenham sentido no contexto da aplicação
Defina as classes
Defina nomes específicos da aplicação para operações no padrão
Implemente as operações para suportar as responsabilidades e colaborações presentes

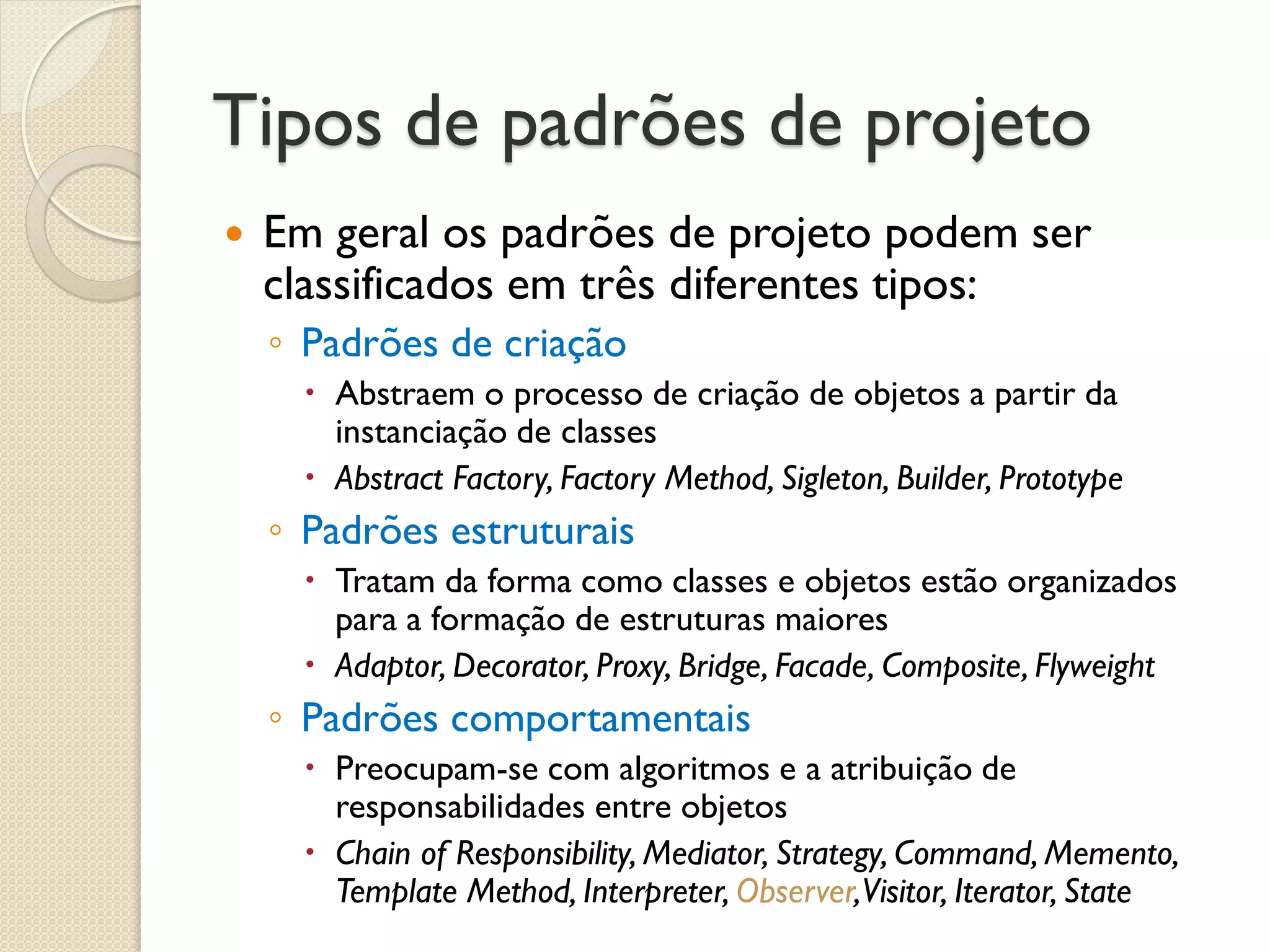

Tipos de padrões de projeto
Em geral os padrões de projeto podem ser classificados em três diferentes tipos:
◦Padrões de criação
Abstraem o processo de criação de objetos a partir da instanciação de classes
Abstract Factory, Factory Method, Sigleton, Builder, Prototype
◦Padrões estruturais
Tratam da forma como classes e objetos estão organizados para a formação de estruturas maiores
Adaptor, Decorator, Proxy, Bridge, Facade, Composite, Flyweight
◦Padrões comportamentais
Preocupam-se com algoritmos e a atribuição de responsabilidades entre objetos
Chain of Responsibility, Mediator, Strategy, Command, Memento, Template Method, Interpreter, Observer, Visitor, Iterator, State

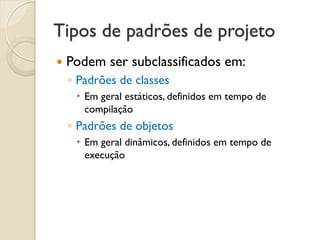

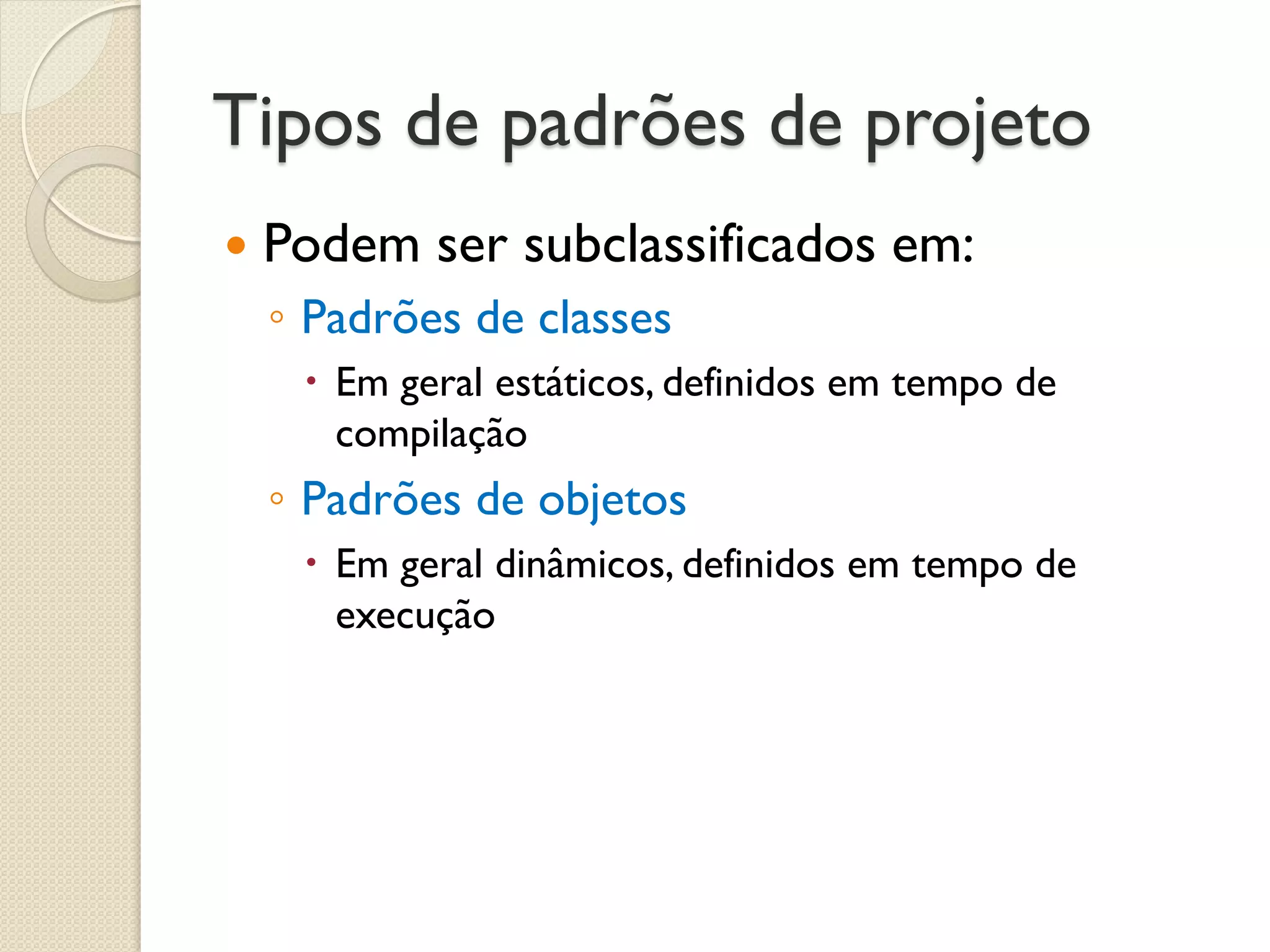

Tipos de padrões de projeto
Podem ser subclassificados em:
◦Padrões de classes
Em geral estáticos, definidos em tempo de compilação
◦Padrões de objetos
Em geral dinâmicos, definidos em tempo de execução

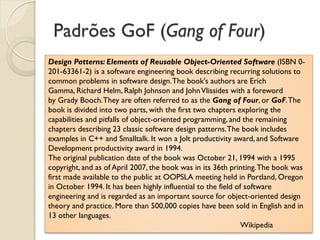

Padrões GoF (Gang of Four)
Design Patterns: Elements of Reusable Object-Oriented Software (ISBN 0- 201-63361-2) is a software engineering book describing recurring solutions to common problems in software design. The book's authors are Erich Gamma, Richard Helm, Ralph Johnson and John Vlissides with a foreword by Grady Booch. They are often referred to as the Gang of Four, or GoF. The book is divided into two parts, with the first two chapters exploring the capabilities and pitfalls of object-oriented programming, and the remaining chapters describing 23 classic software design patterns. The book includes examples in C++ and Smalltalk. It won a Jolt productivity award, and Software Development productivity award in 1994. The original publication date of the book was October 21, 1994 with a 1995 copyright, and as of April 2007, the book was in its 36th printing. The book was first made available to the public at OOPSLA meeting held in Portland, Oregon in October 1994. It has been highly influential to the field of software engineering and is regarded as an important source for object-oriented design theory and practice. More than 500,000 copies have been sold in English and in 13 other languages. Wikipedia

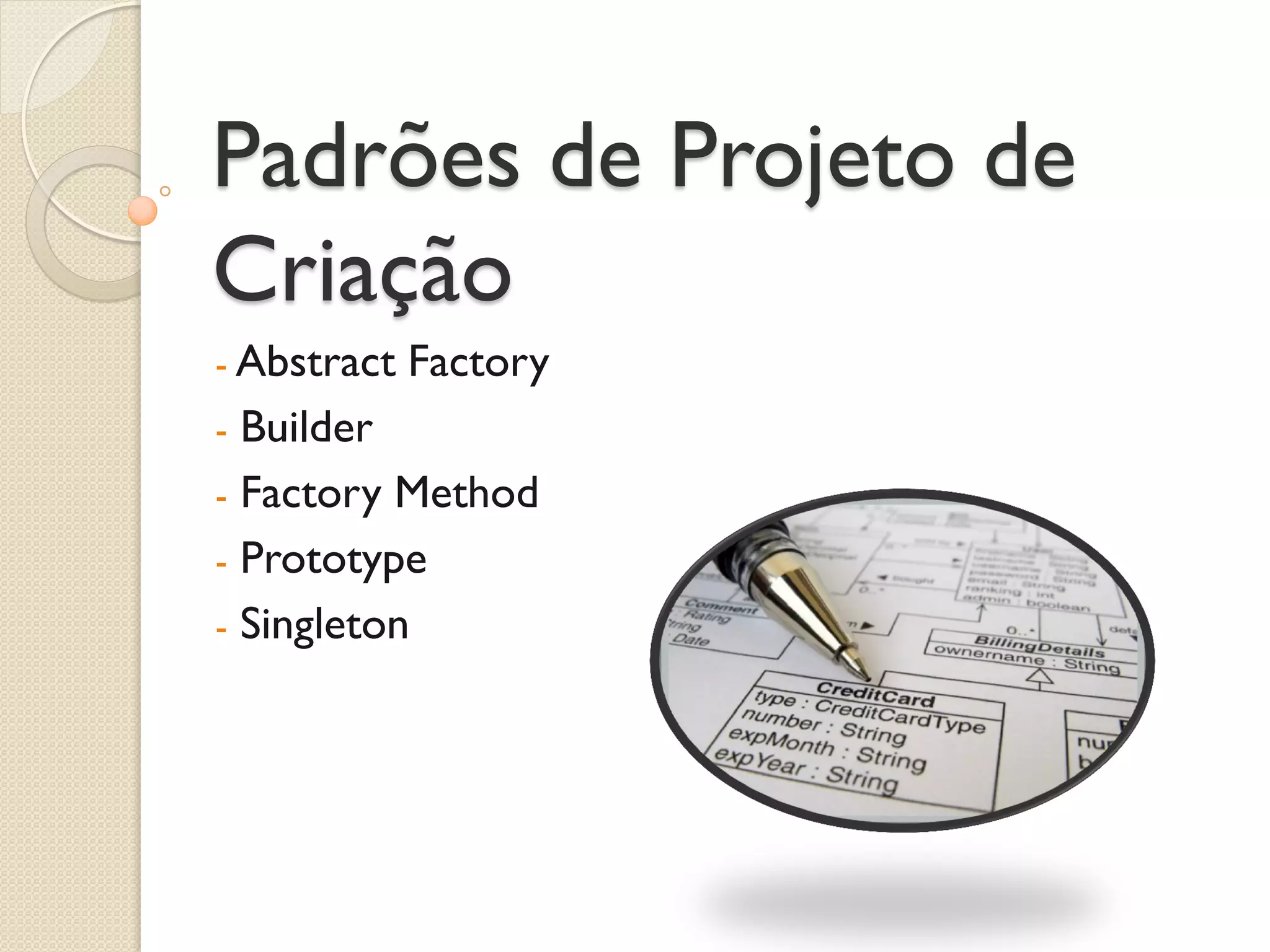

Padrões de Projeto de Criação
- Abstract Factory
- Builder
- Factory Method
- Prototype
- Singleton

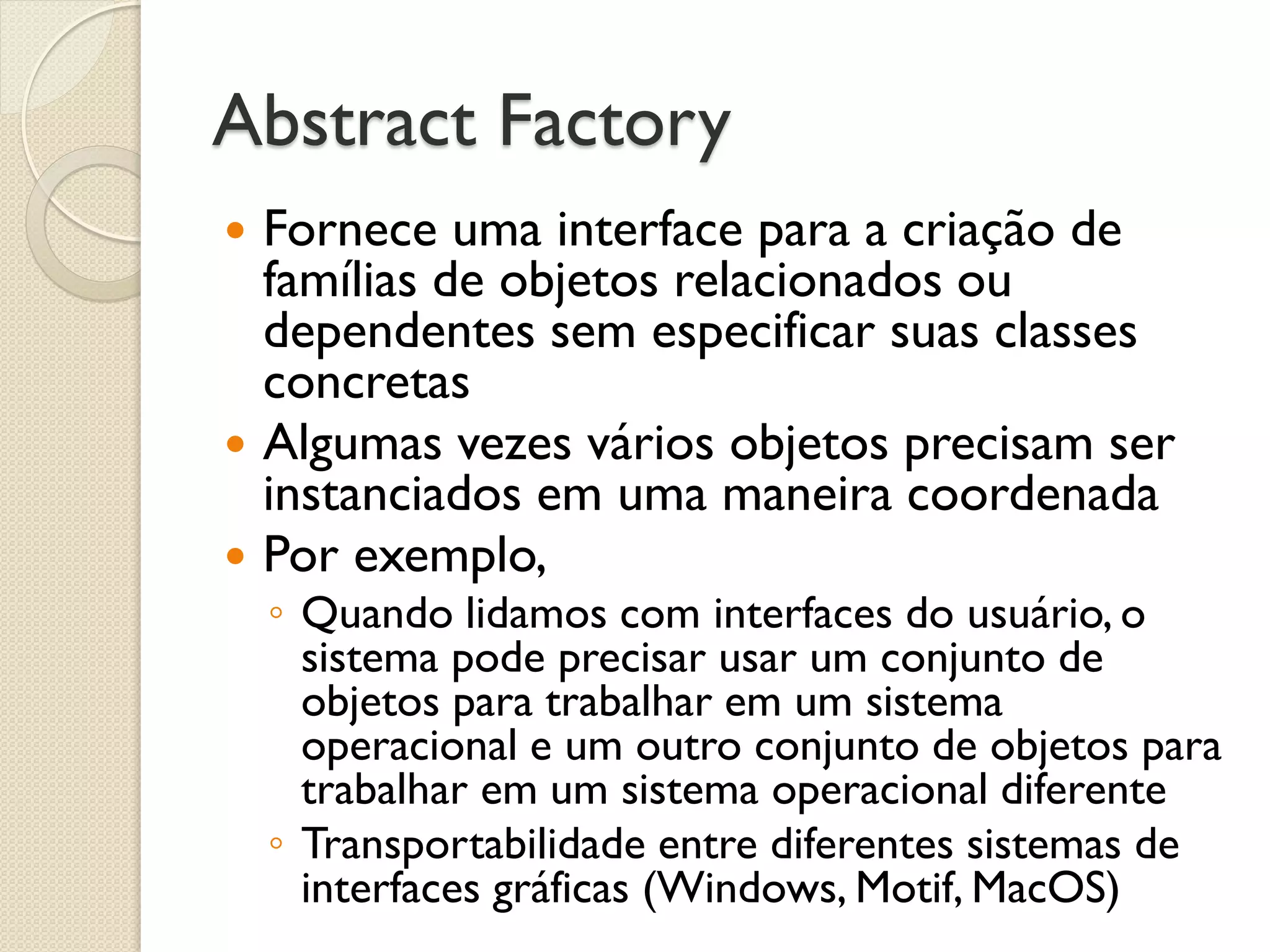

Abstract Factory
Fornece uma interface para a criação de famílias de objetos relacionados ou dependentes sem especificar suas classes concretas
Algumas vezes vários objetos precisam ser instanciados em uma maneira coordenada
Por exemplo,
◦Quando lidamos com interfaces do usuário, o sistema pode precisar usar um conjunto de objetos para trabalhar em um sistema operacional e um outro conjunto de objetos para trabalhar em um sistema operacional diferente
◦Transportabilidade entre diferentes sistemas de interfaces gráficas (Windows, Motif, MacOS)

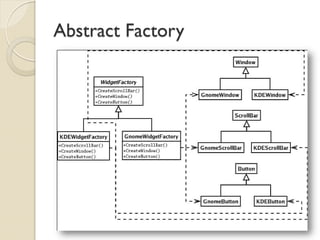

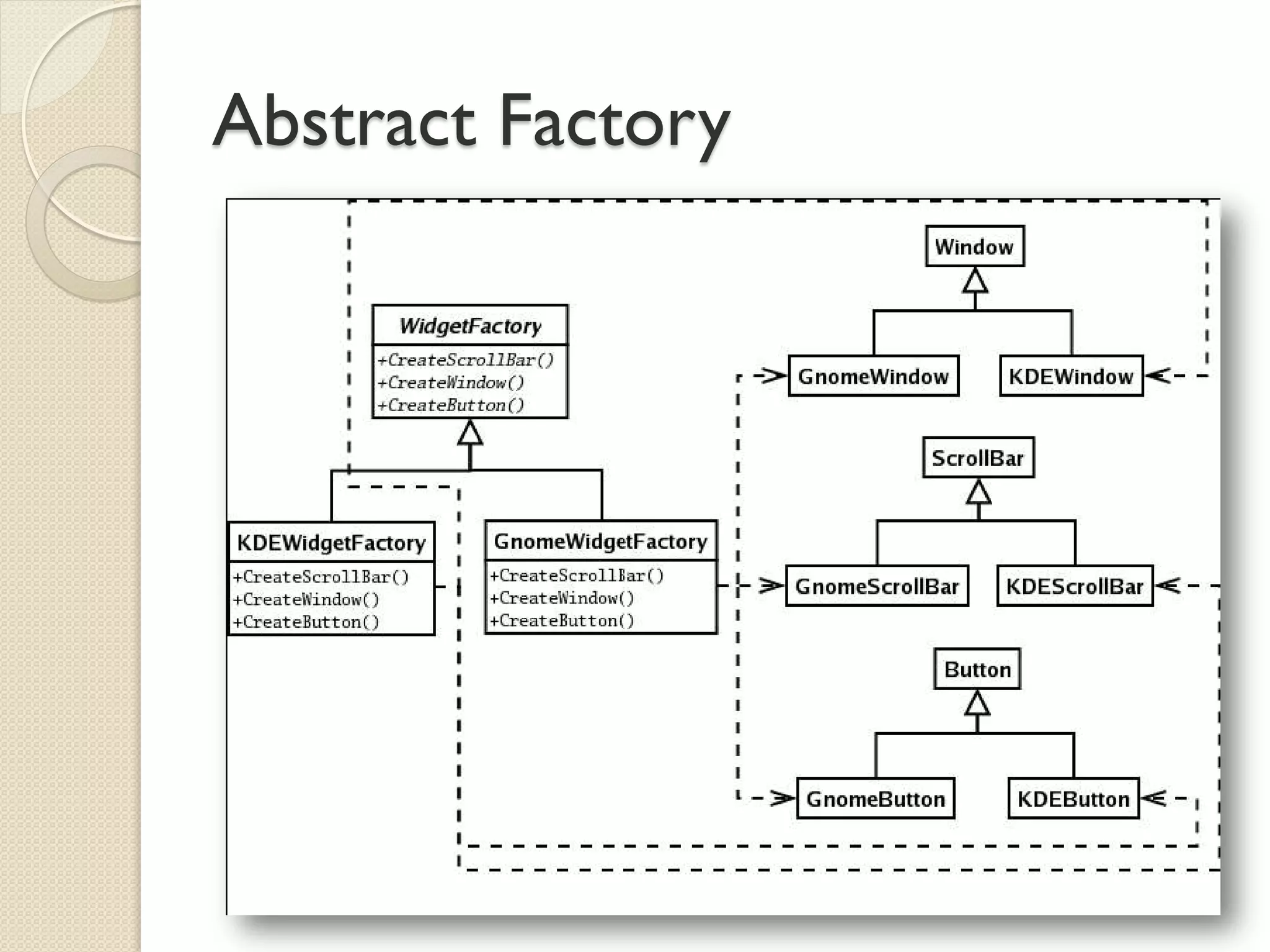

Abstract Factory

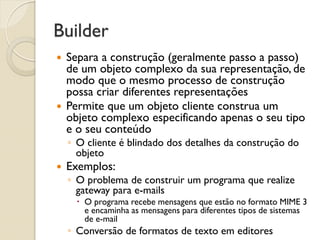

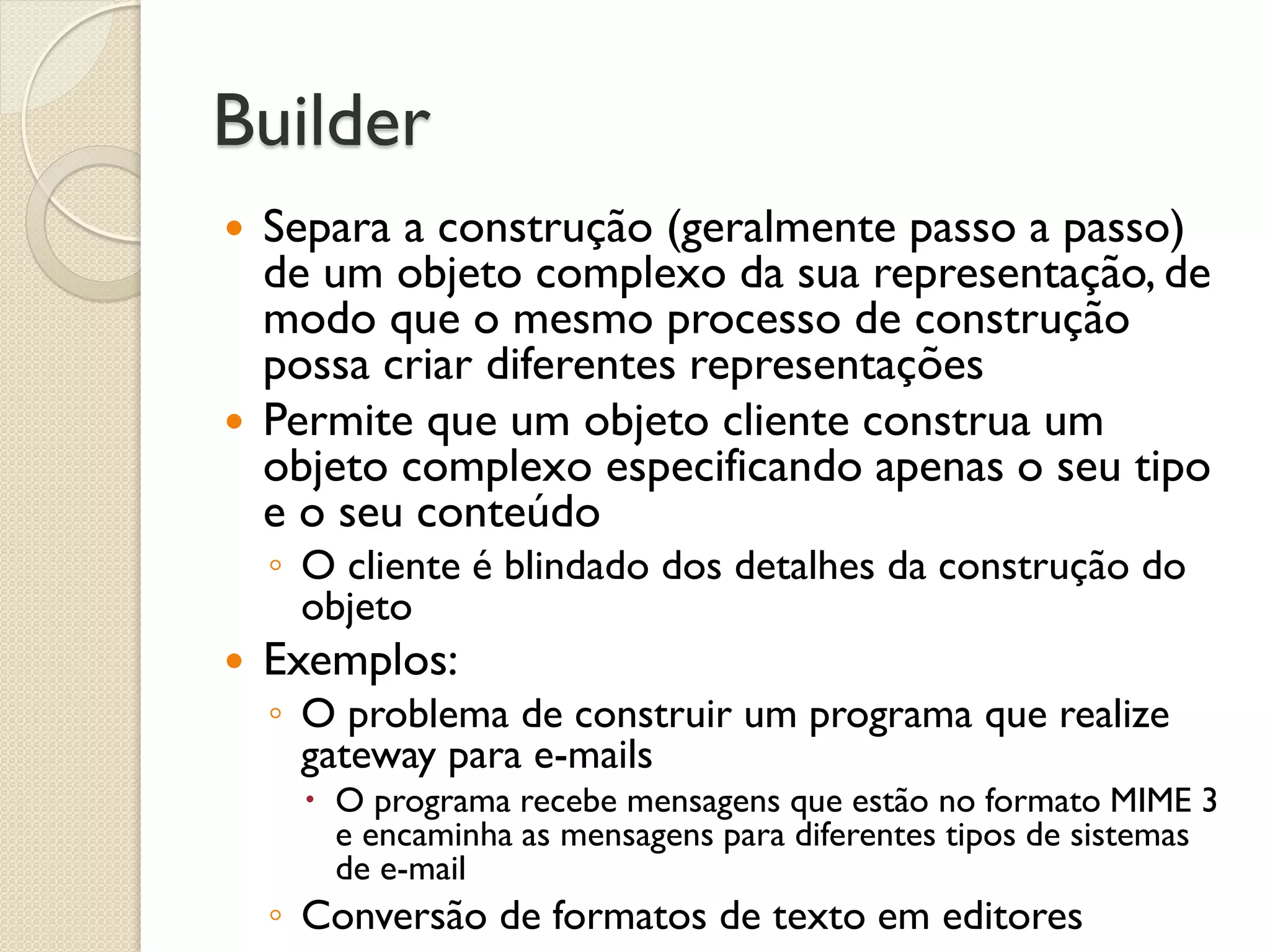

Builder
Separa a construção (geralmente passo a passo) de um objeto complexo da sua representação, de modo que o mesmo processo de construção possa criar diferentes representações
Permite que um objeto cliente construa um objeto complexo especificando apenas o seu tipo e o seu conteúdo
◦O cliente é blindado dos detalhes da construção do objeto
Exemplos:
◦O problema de construir um programa que realize gateway para e-mails
O programa recebe mensagens que estão no formato MIME 3 e encaminha as mensagens para diferentes tipos de sistemas de e-mail
◦Conversão de formatos de texto em editores

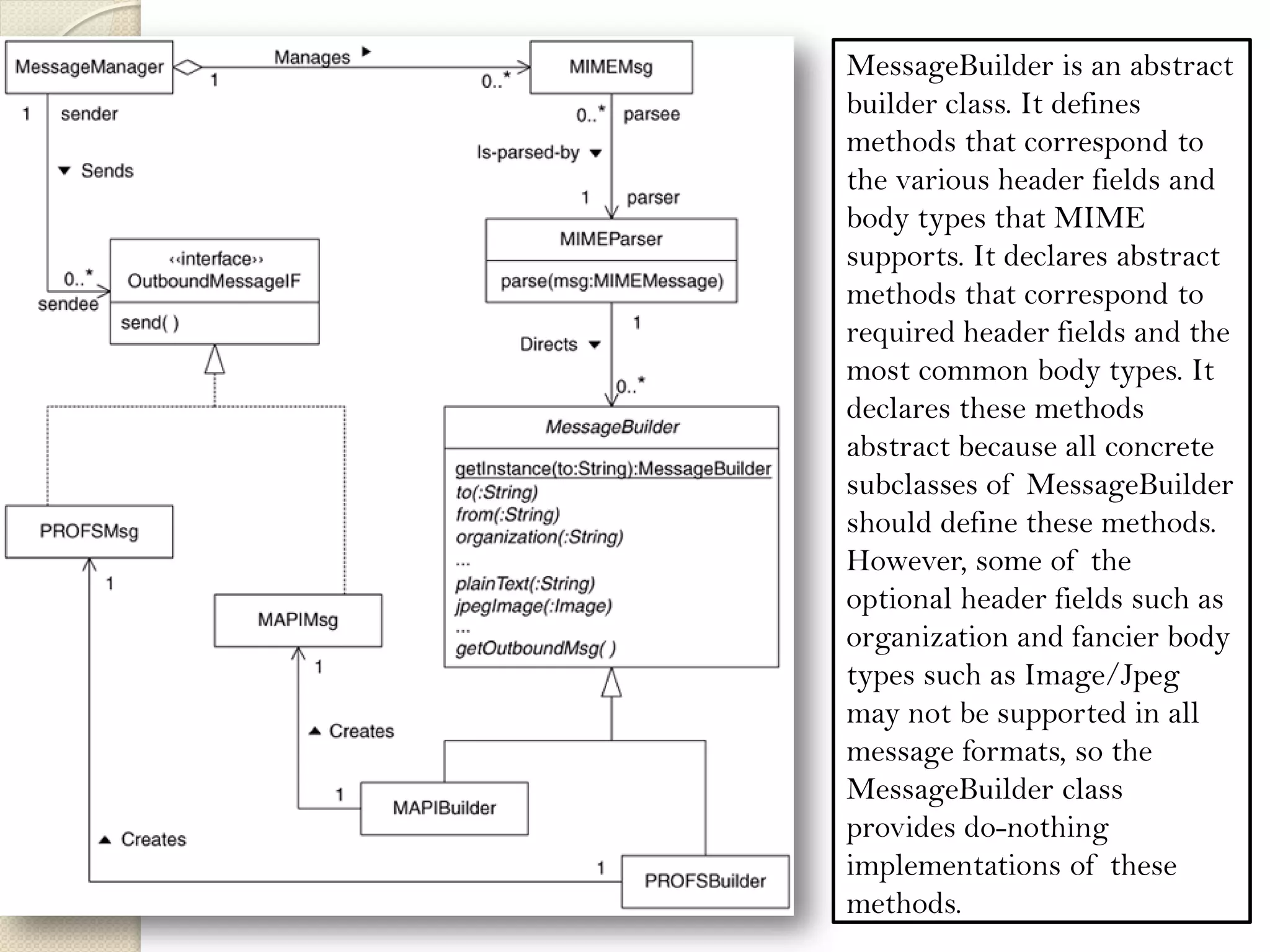

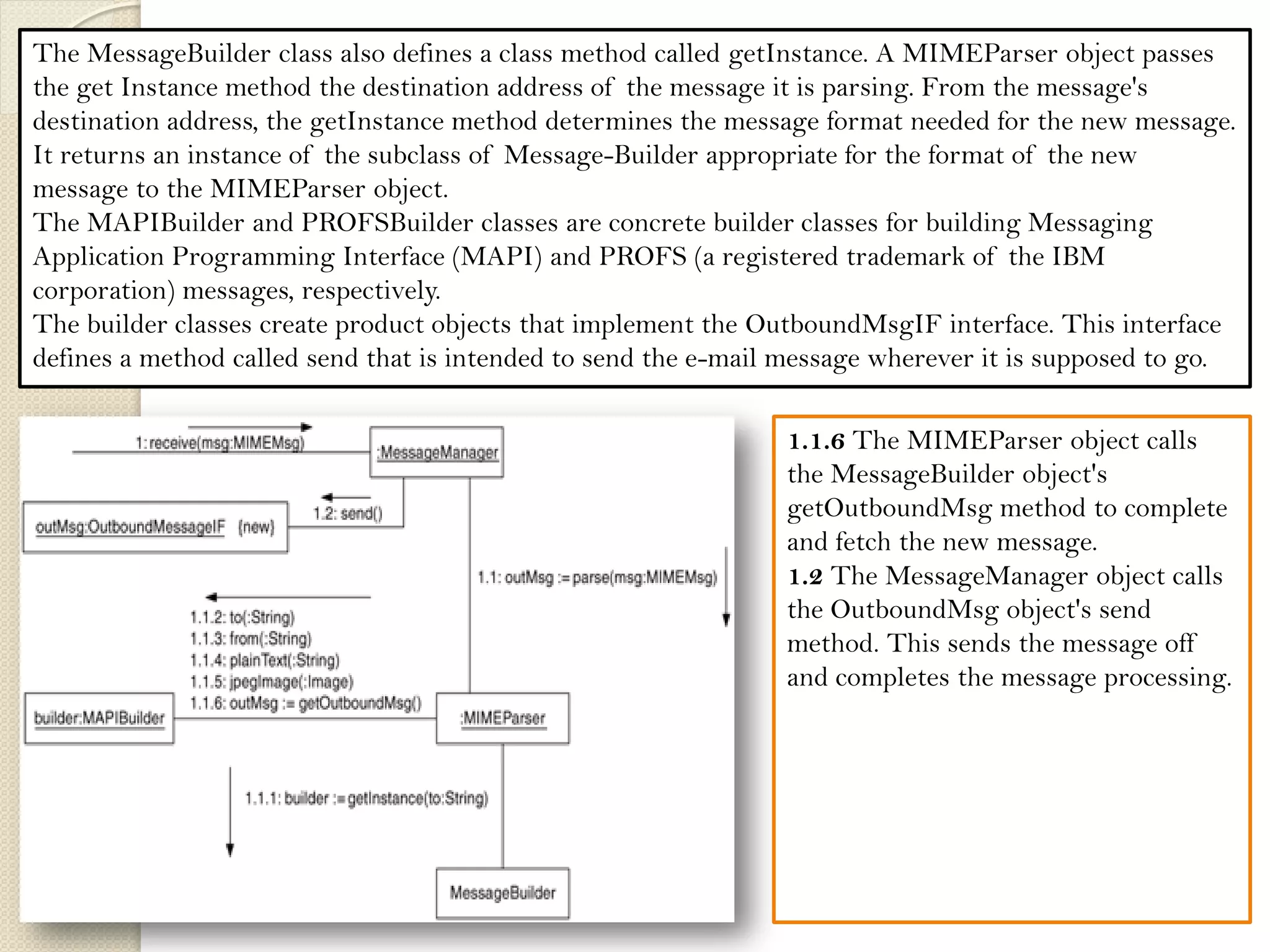

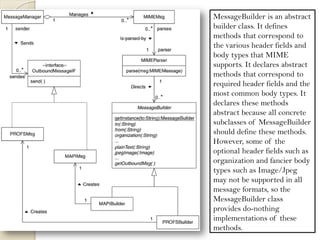

MessageBuilder is an abstract builder class. It defines methods that correspond to the various header fields and body types that MIME supports. It declares abstract methods that correspond to required header fields and the most common body types. It declares these methods abstract because all concrete subclasses of MessageBuilder should define these methods. However, some of the optional header fields such as organization and fancier body types such as Image/Jpeg may not be supported in all message formats, so the MessageBuilder class provides do-nothing implementations of these methods.
The MessageBuilder class also defines a class method called getInstance. A MIMEParser object passes the get Instance method the destination address of the message it is parsing. From the message's destination address, the getInstance method determines the message format needed for the new message. It returns an instance of the subclass of Message-Builder appropriate for the format of the new message to the MIMEParser object.
The MAPIBuilder and PROFSBuilder classes are concrete builder classes for building Messaging Application Programming Interface (MAPI) and PROFS (a registered trademark of the IBM corporation) messages, respectively.
The builder classes create product objects that implement the OutboundMsgIF interface. This interface defines a method called send that is intended to send the e-mail message wherever it is supposed to go.
1.A MessageManager object receives an e-mail message. 1.1 The MessageManager object calls the MIMEParser class's parse method. It will return an OutboundMessageIF object that encapsulates the new message in the needed format. 1.1.1 The MIMEParser object calls the MessageBuilder class's getInstance method, passing it the destination email address. By analyzing the address, the method selects a concrete subclass of the MessageBuilder class and creates an instance of it.
1.1.2 The MIMEParser object passes the destination email address to the MessageBuilder object's to method.
1.1.3 The MIMEParser object passes the originating email address to the MessageBuilder object's from method.
1.1.4 The MIMEParser object passes the email message's simple content to object's plainText method.
1.1.5 The MIMEParser object passes the email message's attached jpeg image to the MessageBuilder object's jpegImage method.
1.1.6 calls MessageBuilder object's getOutboundMsg method to complete and fetch the new message. 1.2 The MessageManager object calls the OutboundMsg object's send method. This sends the message off and completes the message processing.

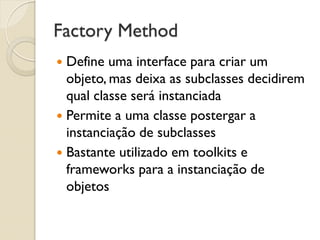

Factory Method
Define uma interface para criar um objeto, mas deixa as subclasses decidirem qual classe será instanciada
Permite a uma classe postergar a instanciação de subclasses
Bastante utilizado em toolkits e frameworks para a instanciação de objetos

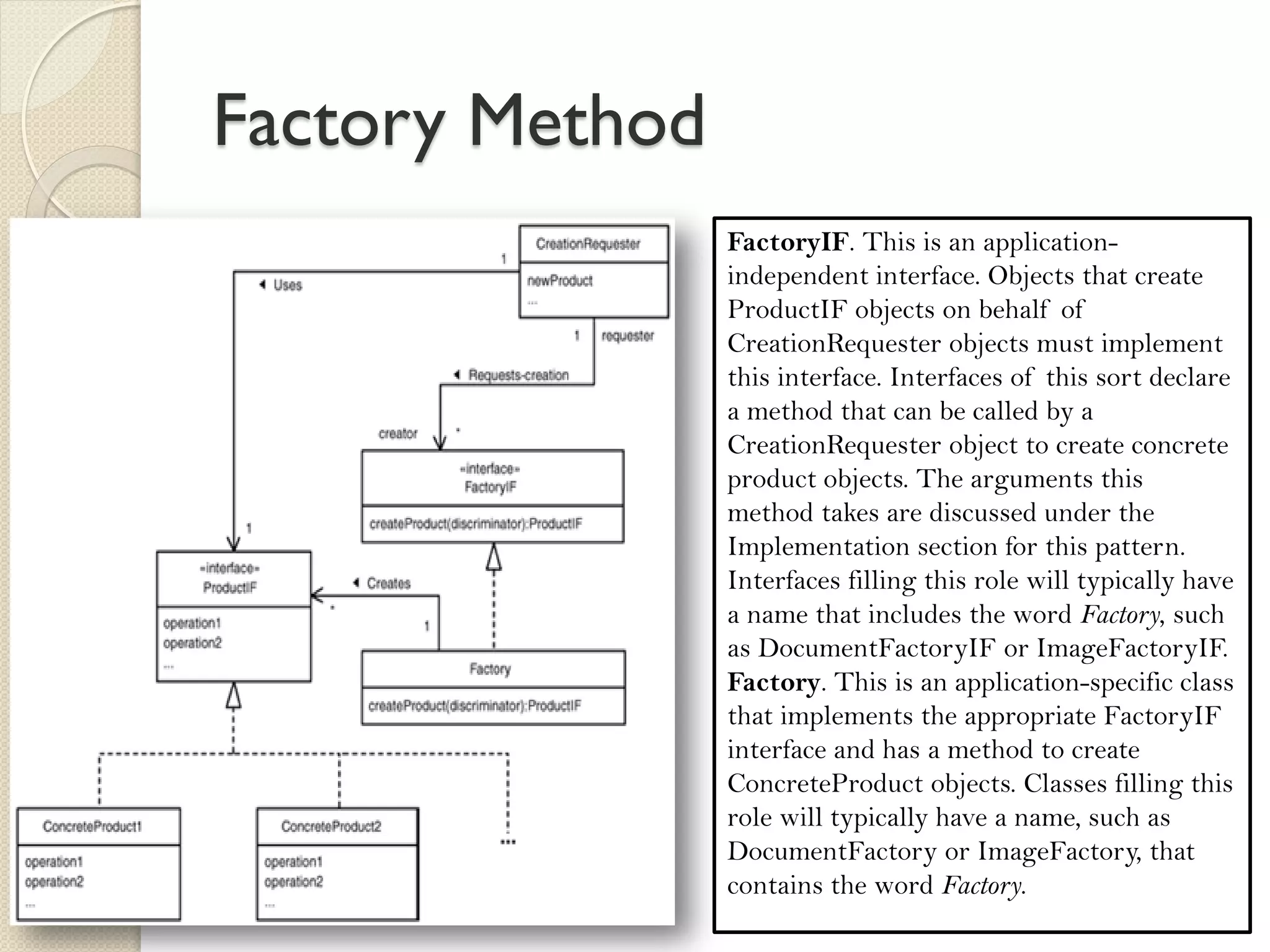

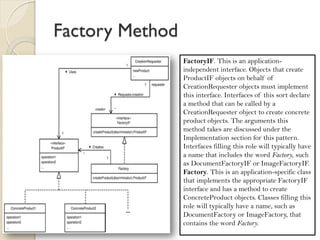

Factory Method
ProductIF. The objects created using this pattern must implement an interface in this role. ConcreteProduct1, ConcreteProduct2, and so on. Classes in this role are instantiated by a Factory object. Classes in this role must implement the ProductIF interface. CreationRequester. A class in this role is an application-independent class that needs to create application-specific classes. It does so indirectly through an instance of a class that implements the FactoryIF interface.
FactoryIF. This is an application- independent interface. Objects that create ProductIF objects on behalf of CreationRequester objects must implement this interface. Interfaces of this sort declare a method that can be called by a CreationRequester object to create concrete product objects. The arguments this method takes are discussed under the Implementation section for this pattern.
Interfaces filling this role will typically have a name that includes the word Factory, such as DocumentFactoryIF or ImageFactoryIF.
Factory. This is an application-specific class that implements the appropriate FactoryIF interface and has a method to create ConcreteProduct objects. Classes filling this role will typically have a name, such as DocumentFactory or ImageFactory, that contains the word Factory.

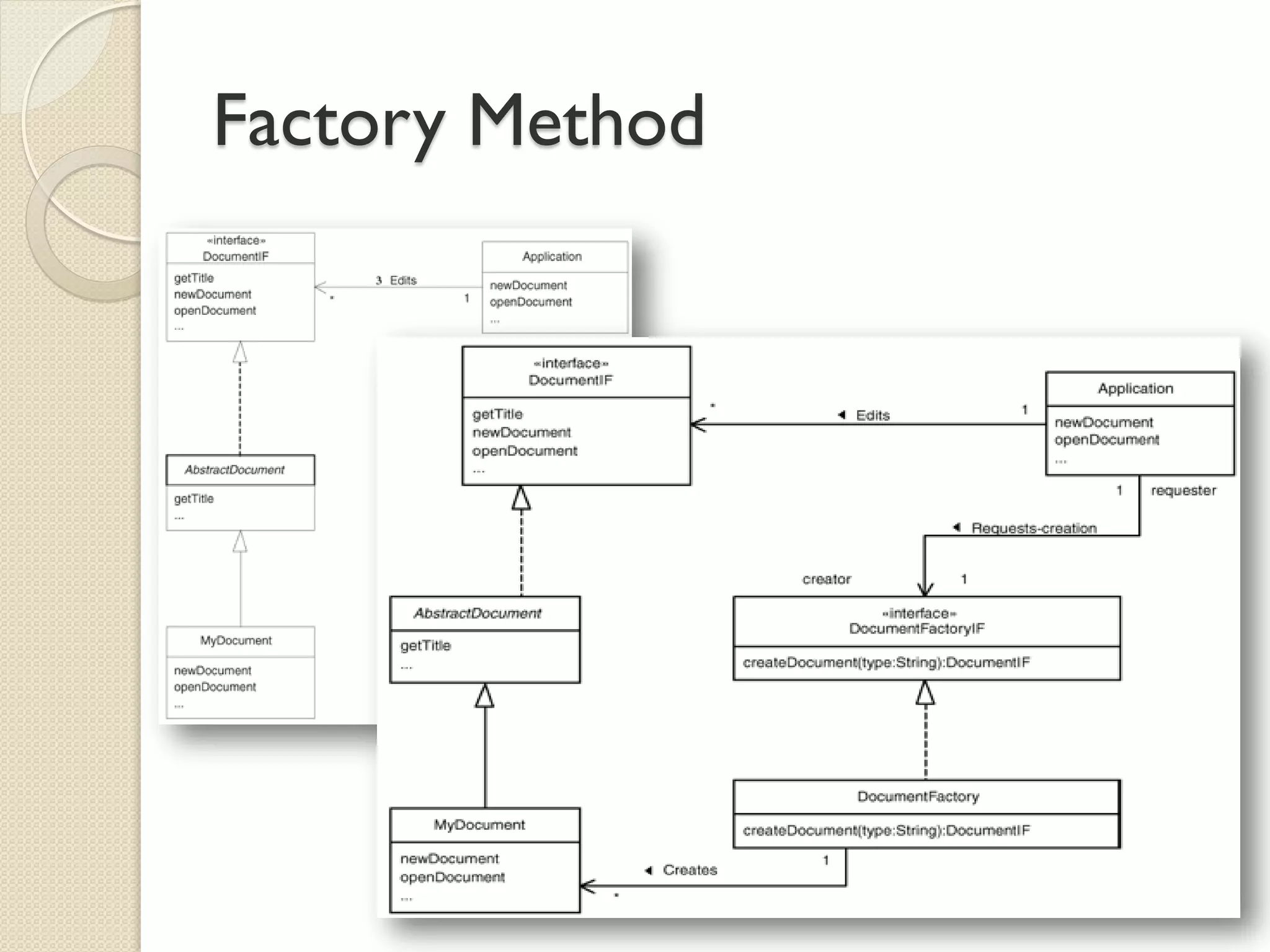

Factory Method
Sem
Factory Method

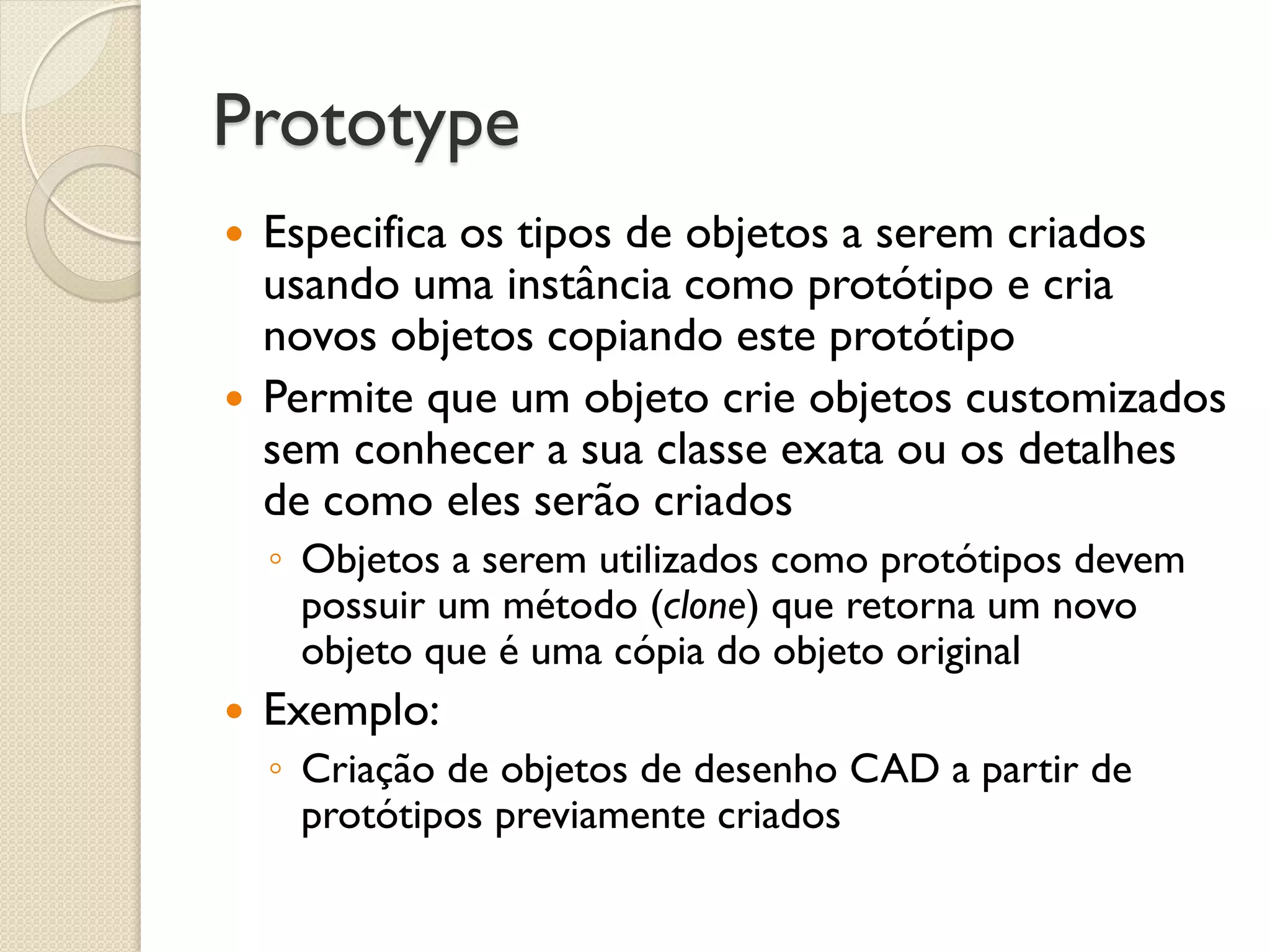

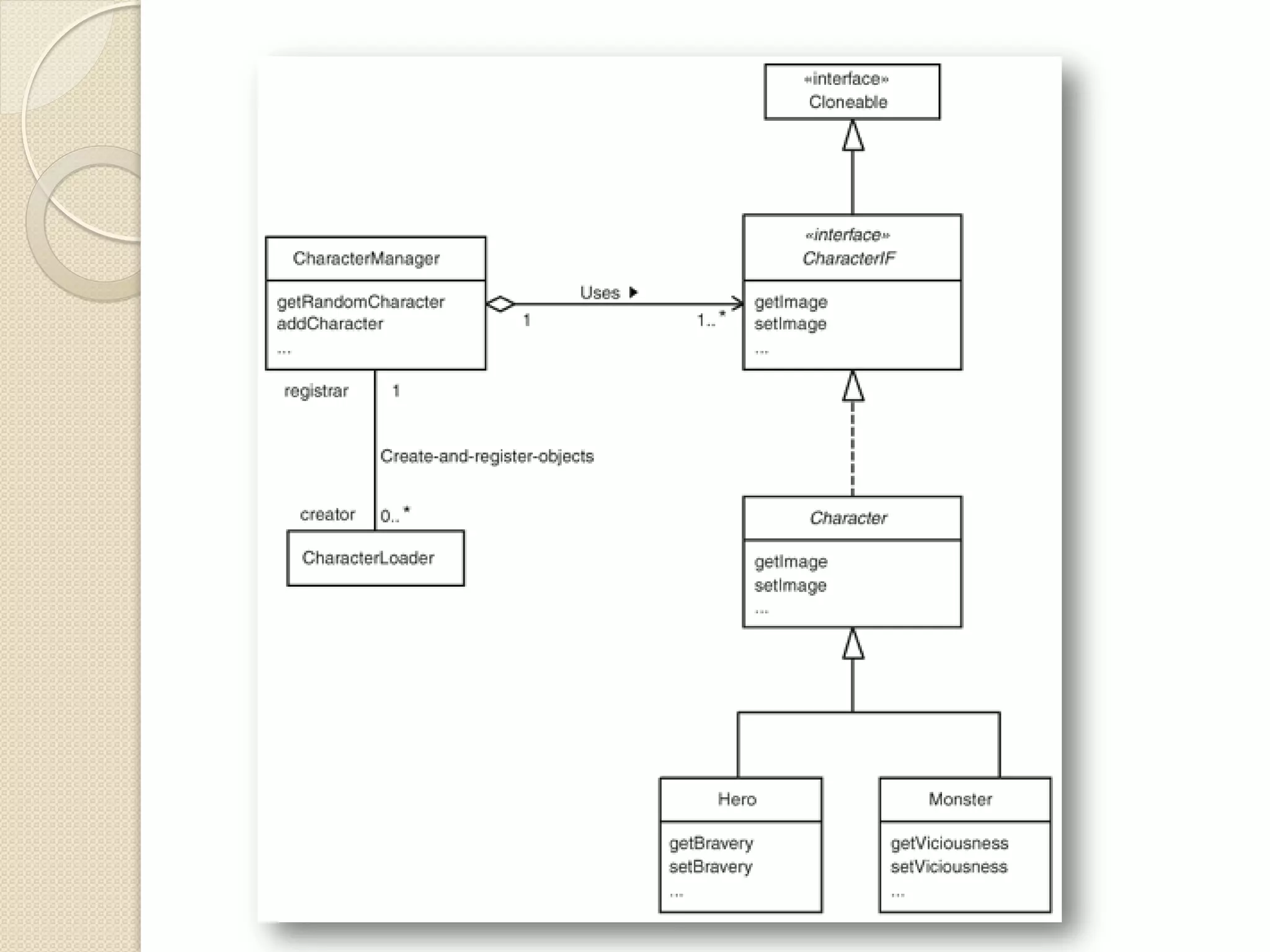

Prototype
Especifica os tipos de objetos a serem criados usando uma instância como protótipo e cria novos objetos copiando este protótipo
Permite que um objeto crie objetos customizados sem conhecer a sua classe exata ou os detalhes de como eles serão criados
◦Objetos a serem utilizados como protótipos devem possuir um método (clone) que retorna um novo objeto que é uma cópia do objeto original
Exemplo:
◦Criação de objetos de desenho CAD a partir de protótipos previamente criados

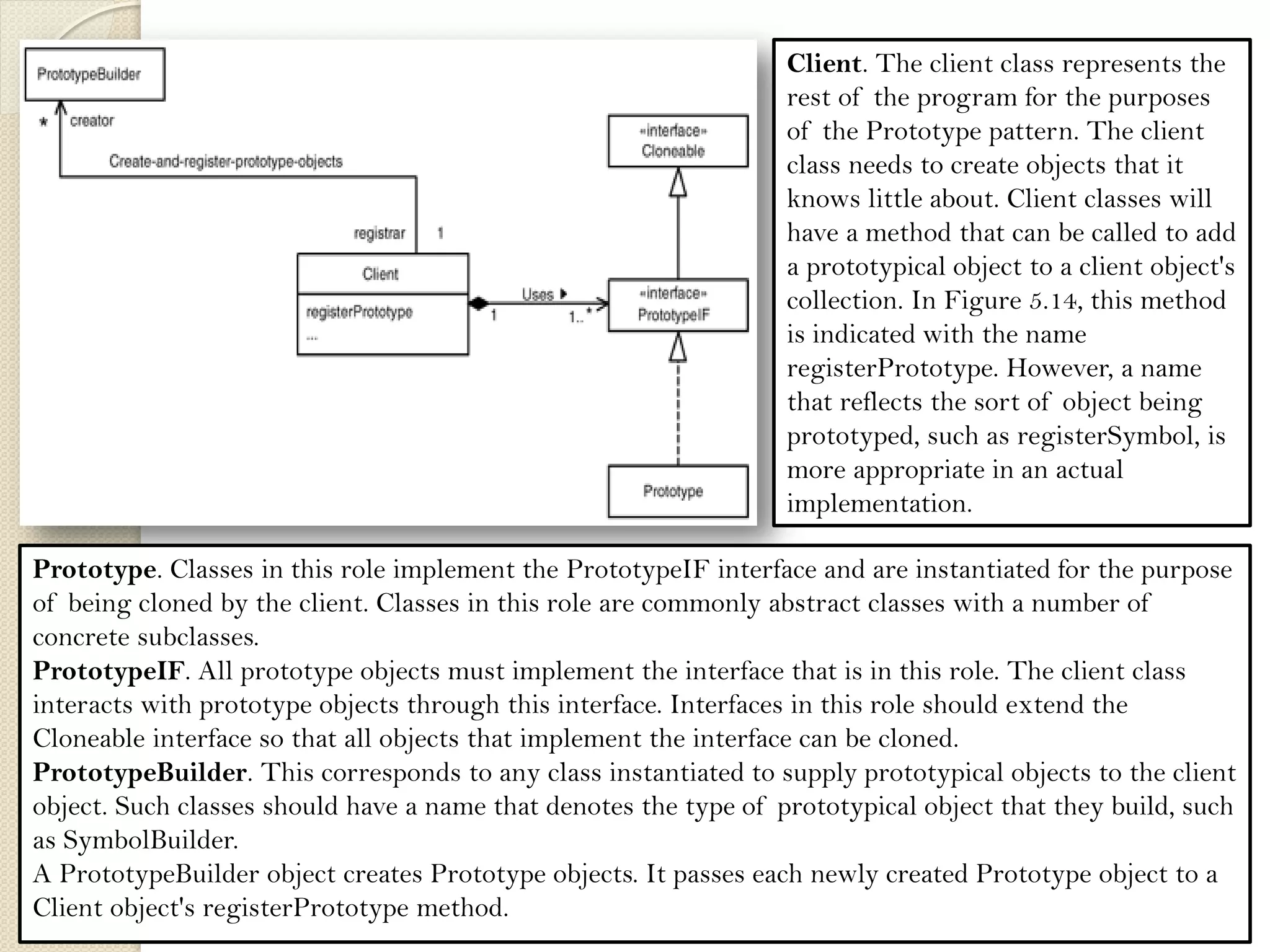

Prototype. Classes in this role implement the PrototypeIF interface and are instantiated for the purpose of being cloned by the client. Classes in this role are commonly abstract classes with a number of concrete subclasses. PrototypeIF. All prototype objects must implement the interface that is in this role. The client class interacts with prototype objects through this interface. Interfaces in this role should extend the Cloneable interface so that all objects that implement the interface can be cloned. PrototypeBuilder. This corresponds to any class instantiated to supply prototypical objects to the client object. Such classes should have a name that denotes the type of prototypical object that they build, such as SymbolBuilder. A PrototypeBuilder object creates Prototype objects. It passes each newly created Prototype object to a Client object's registerPrototype method.
Client. The client class represents the rest of the program for the purposes of the Prototype pattern. The client class needs to create objects that it knows little about. Client classes will have a method that can be called to add a prototypical object to a client object's collection. In Figure 5.14, this method is indicated with the name registerPrototype. However, a name that reflects the sort of object being prototyped, such as registerSymbol, is more appropriate in an actual implementation.

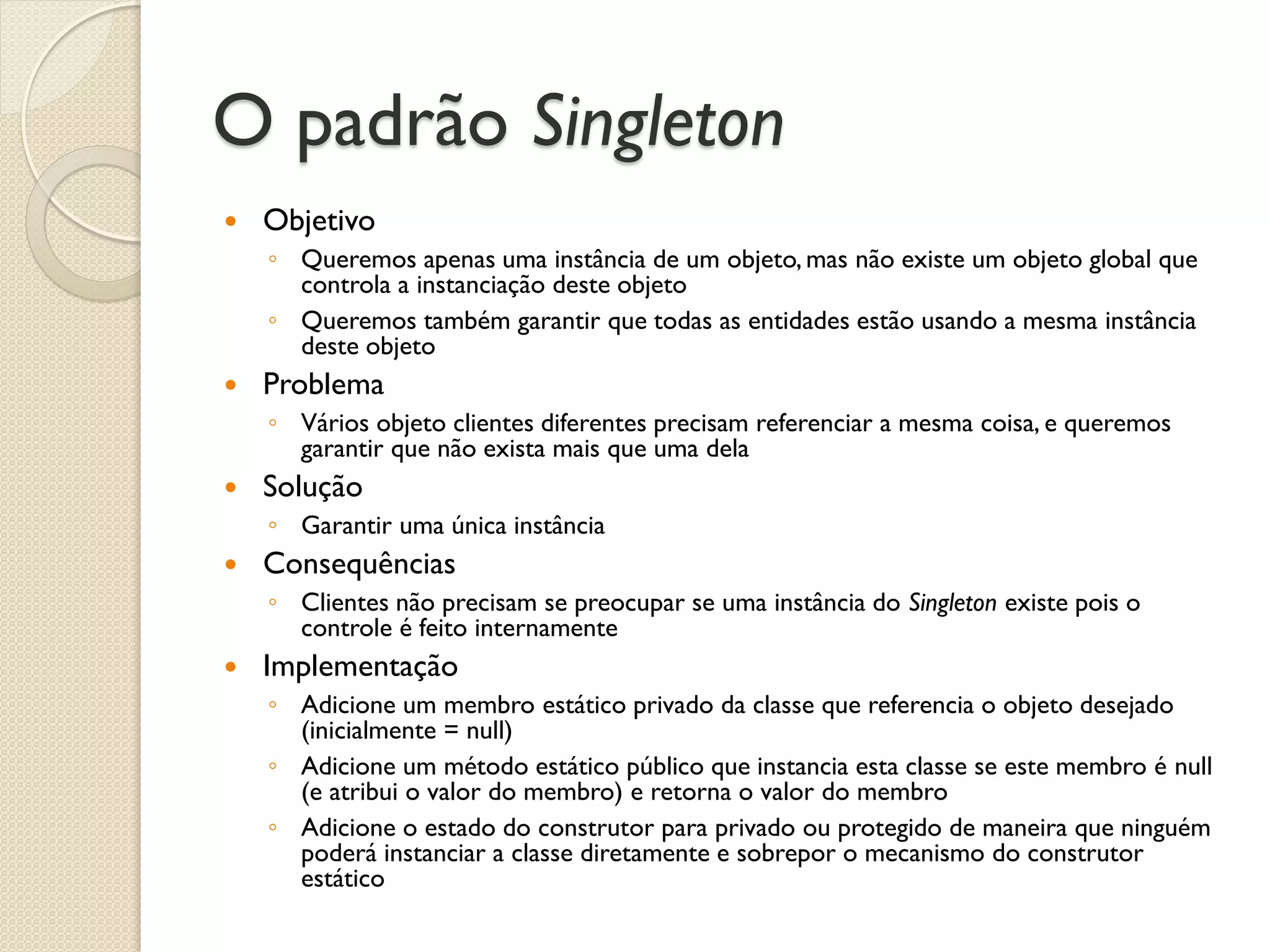

O padrão Singleton
Objetivo
◦Queremos apenas uma instância de um objeto, mas não existe um objeto global que controla a instanciação deste objeto
◦Queremos também garantir que todas as entidades estão usando a mesma instância deste objeto
Problema
◦Vários objeto clientes diferentes precisam referenciar a mesma coisa, e queremos garantir que não exista mais que uma dela
Solução
◦Garantir uma única instância
Consequências
◦Clientes não precisam se preocupar se uma instância do Singleton existe pois o controle é feito internamente
Implementação
◦Adicione um membro estático privado da classe que referencia o objeto desejado (inicialmente = null)
◦Adicione um método estático público que instancia esta classe se este membro é null (e atribui o valor do membro) e retorna o valor do membro
◦Adicione o estado do construtor para privado ou protegido de maneira que ninguém poderá instanciar a classe diretamente e sobrepor o mecanismo do construtor estático

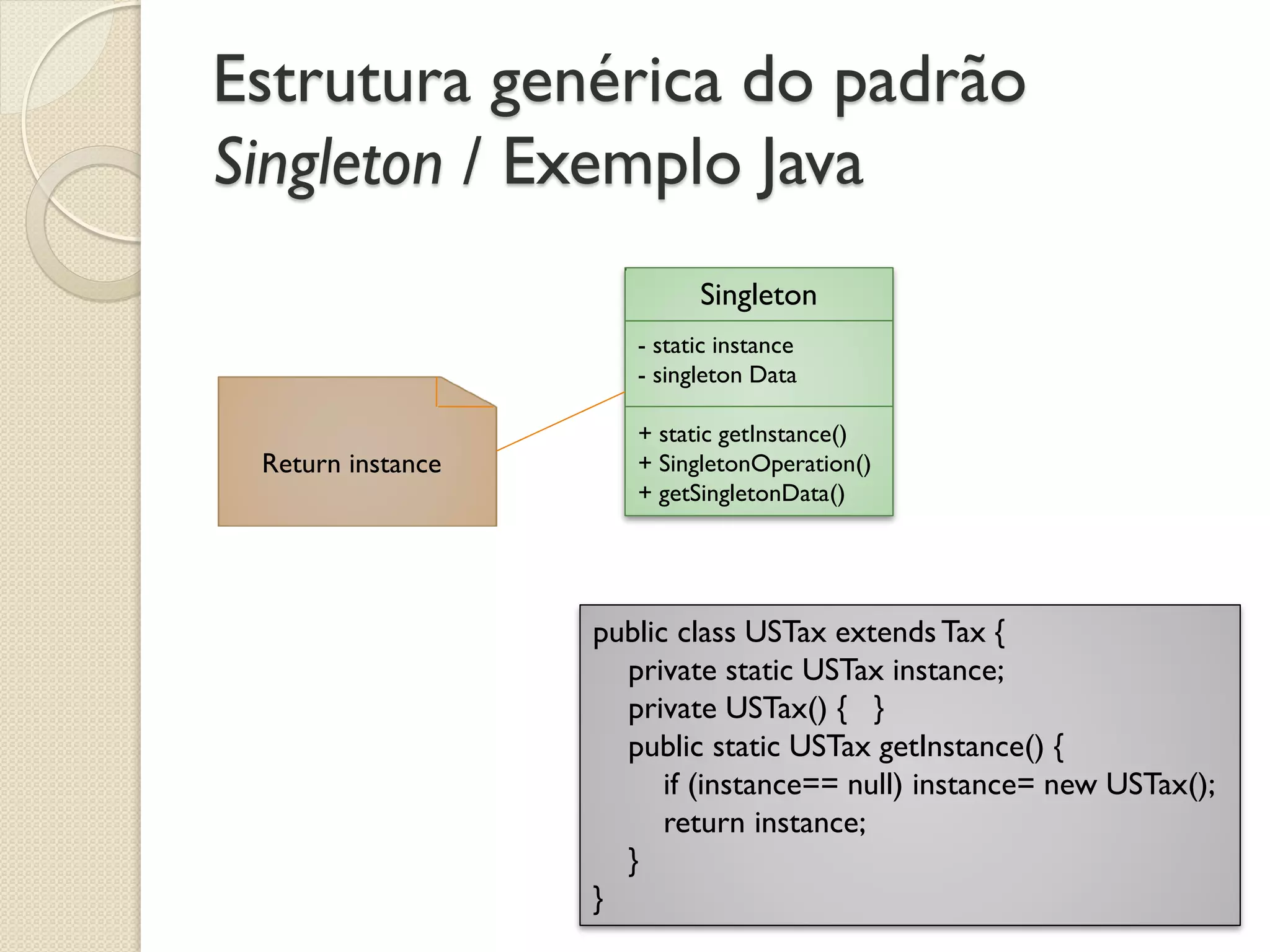

Estrutura genérica do padrão Singleton / Exemplo Java
Singleton
- static instance
- singleton Data
+ static getInstance()
+ SingletonOperation()
+ getSingletonData()
Return instance
public class USTax extends Tax { private static USTax instance; private USTax() { } public static USTax getInstance() { if (instance== null) instance= new USTax(); return instance; } }

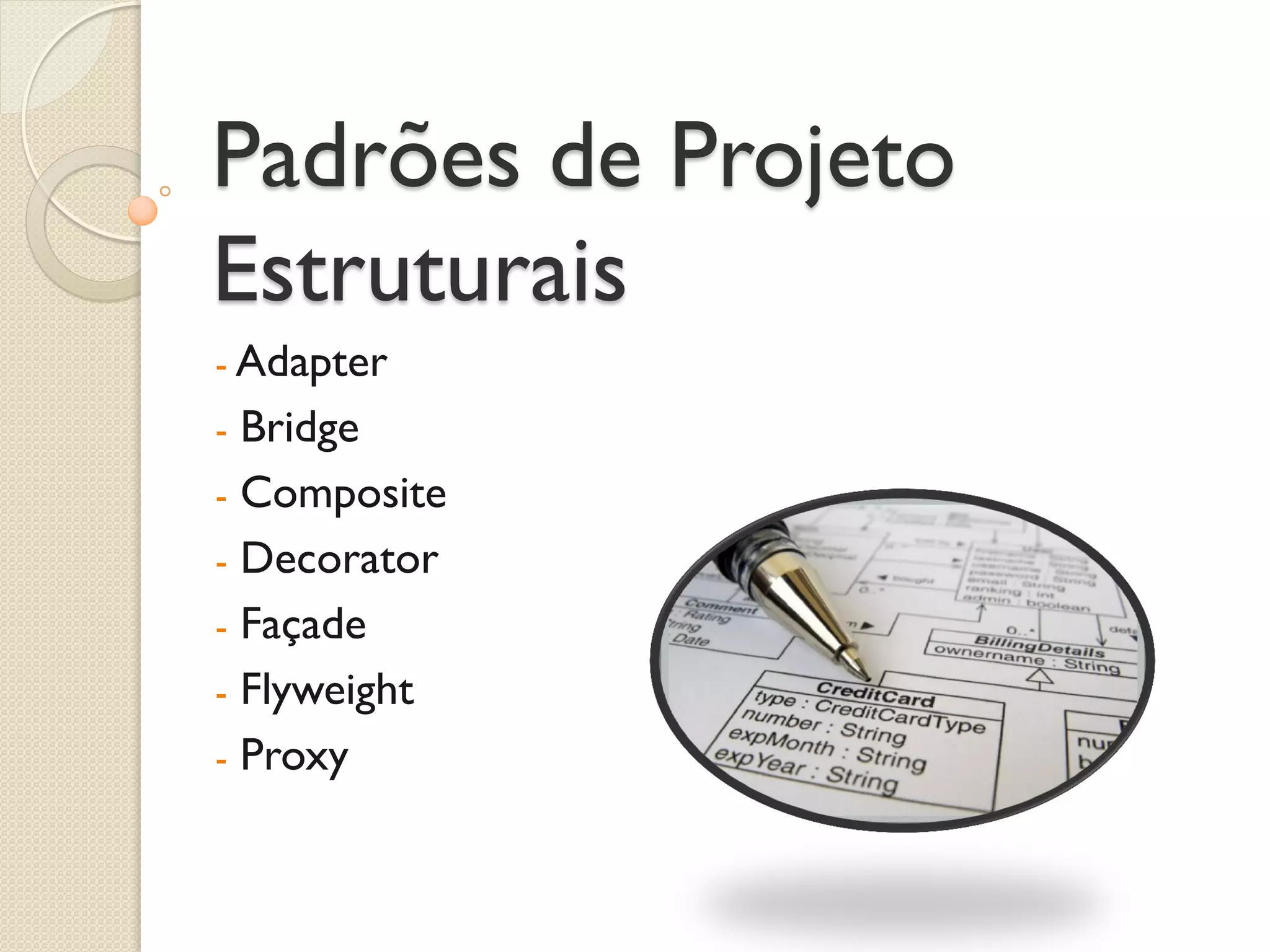

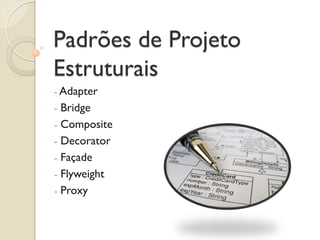

Padrões de Projeto Estruturais
- Adapter
- Bridge
- Composite
- Decorator
- Façade
- Flyweight
- Proxy

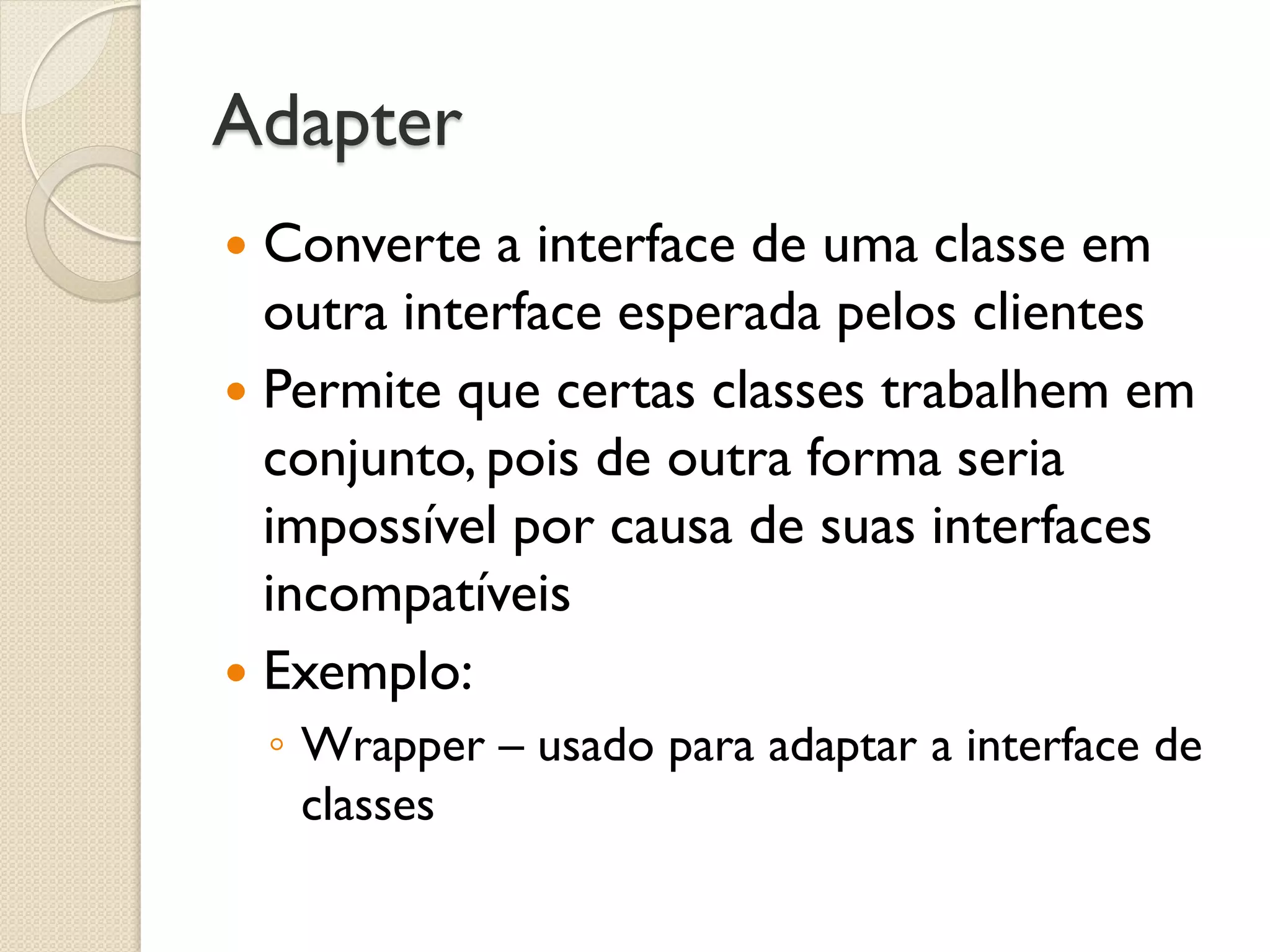

Adapter
Converte a interface de uma classe em outra interface esperada pelos clientes
Permite que certas classes trabalhem em conjunto, pois de outra forma seria impossível por causa de suas interfaces incompatíveis
Exemplo:
◦Wrapper – usado para adaptar a interface de classes

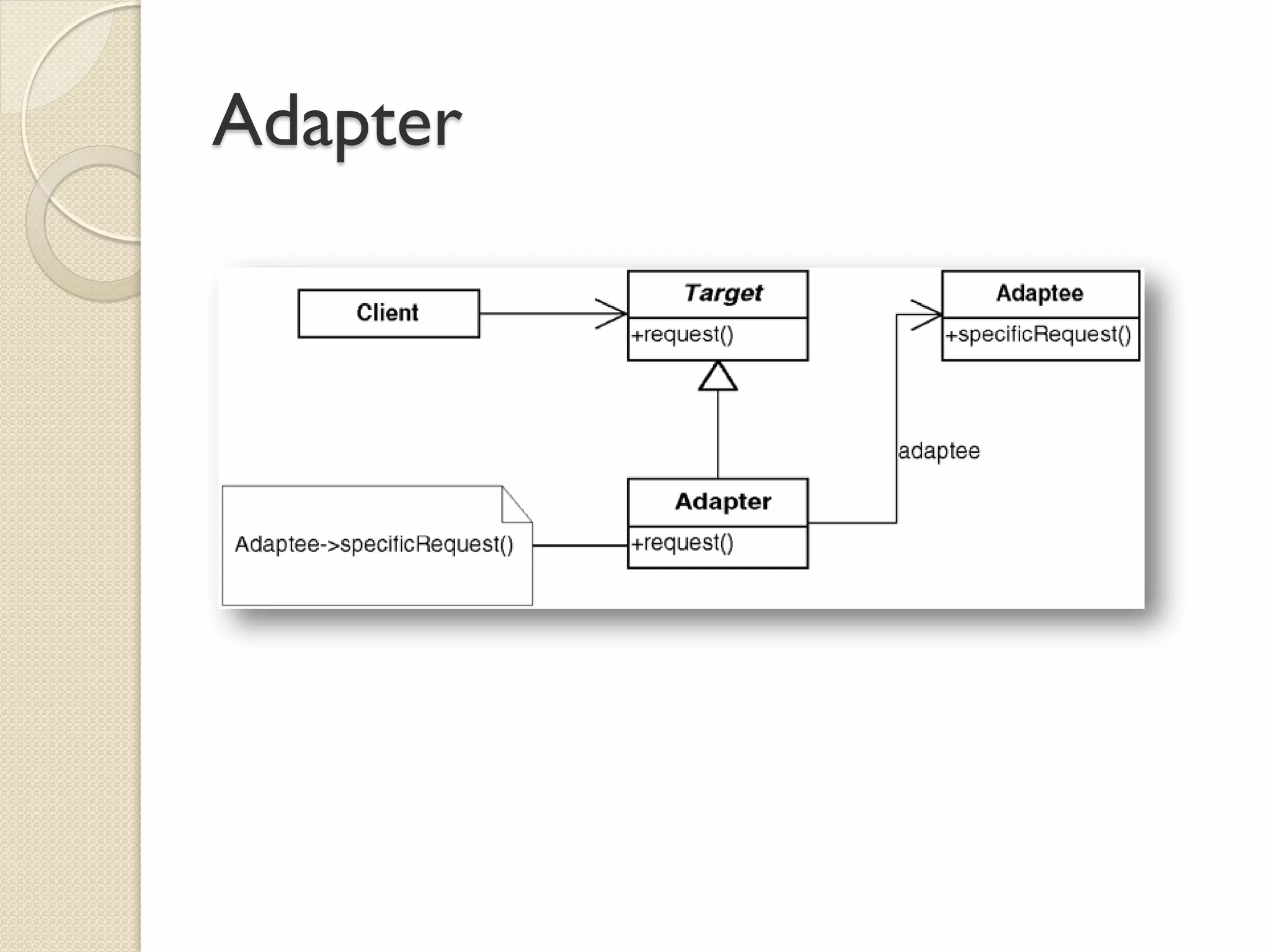

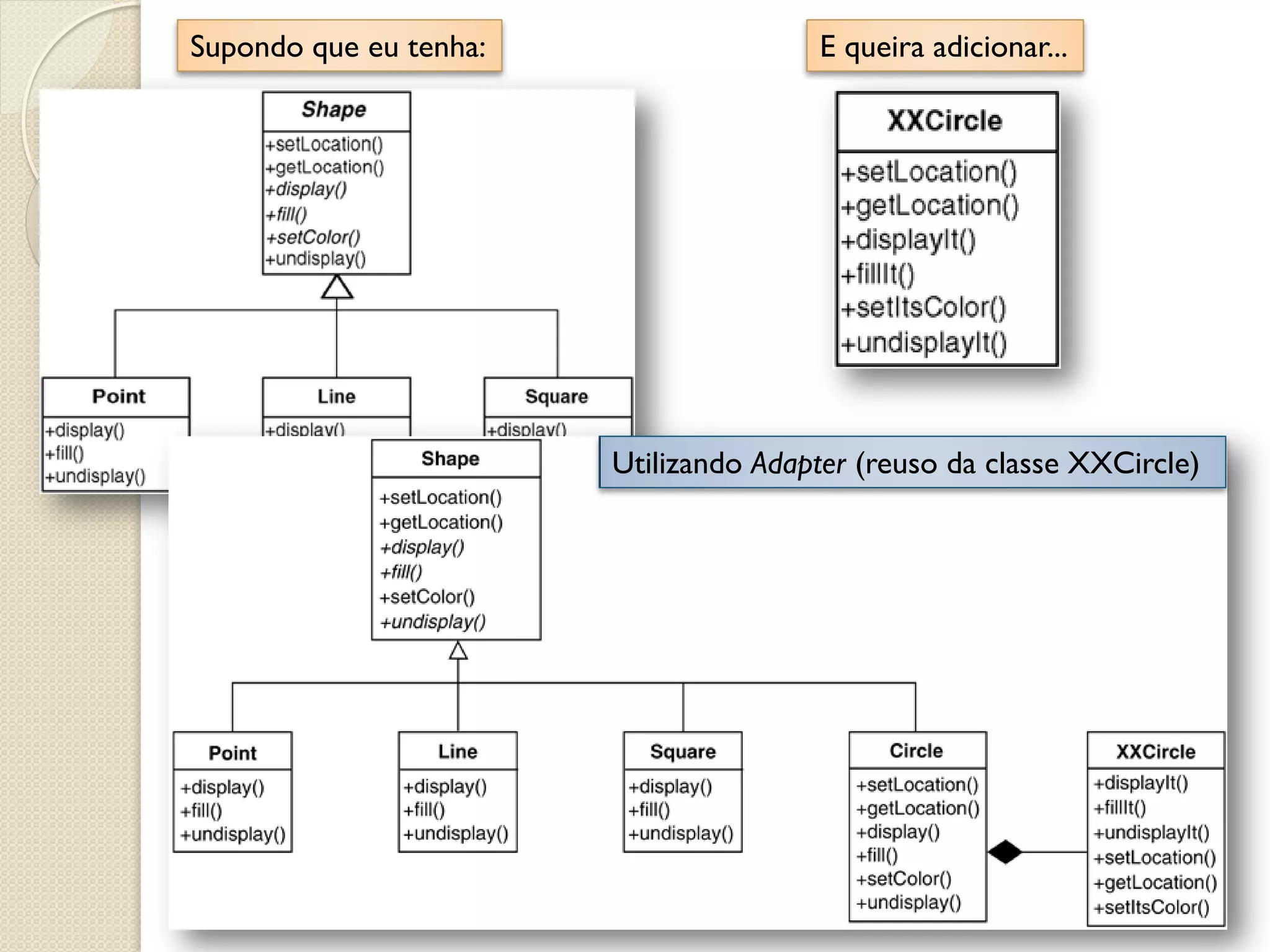

Adapter
Supondo que eu tenha:
E queira adicionar...
Utilizando Adapter (reuso da classe XXCircle)

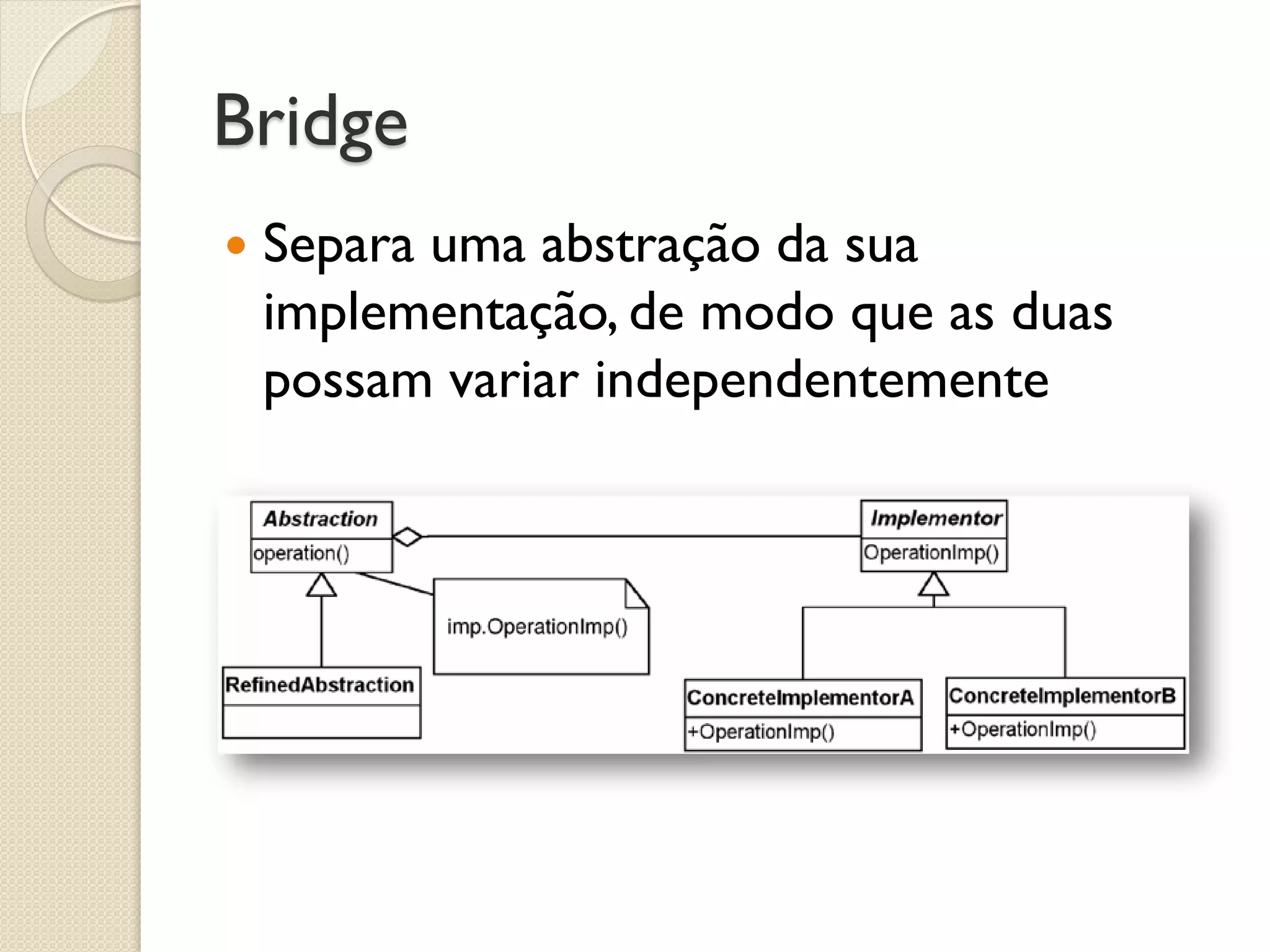

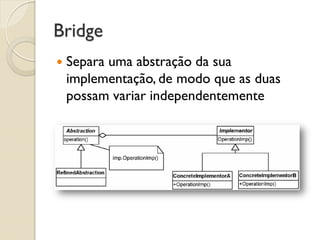

Bridge
Separa uma abstração da sua implementação, de modo que as duas possam variar independentemente

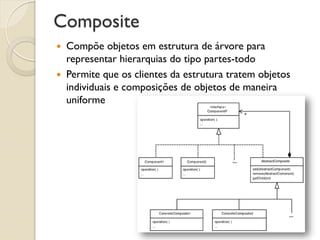

Composite
Compõe objetos em estrutura de árvore para representar hierarquias do tipo partes-todo
Permite que os clientes da estrutura tratem objetos individuais e composições de objetos de maneira uniforme

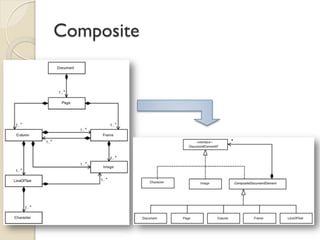

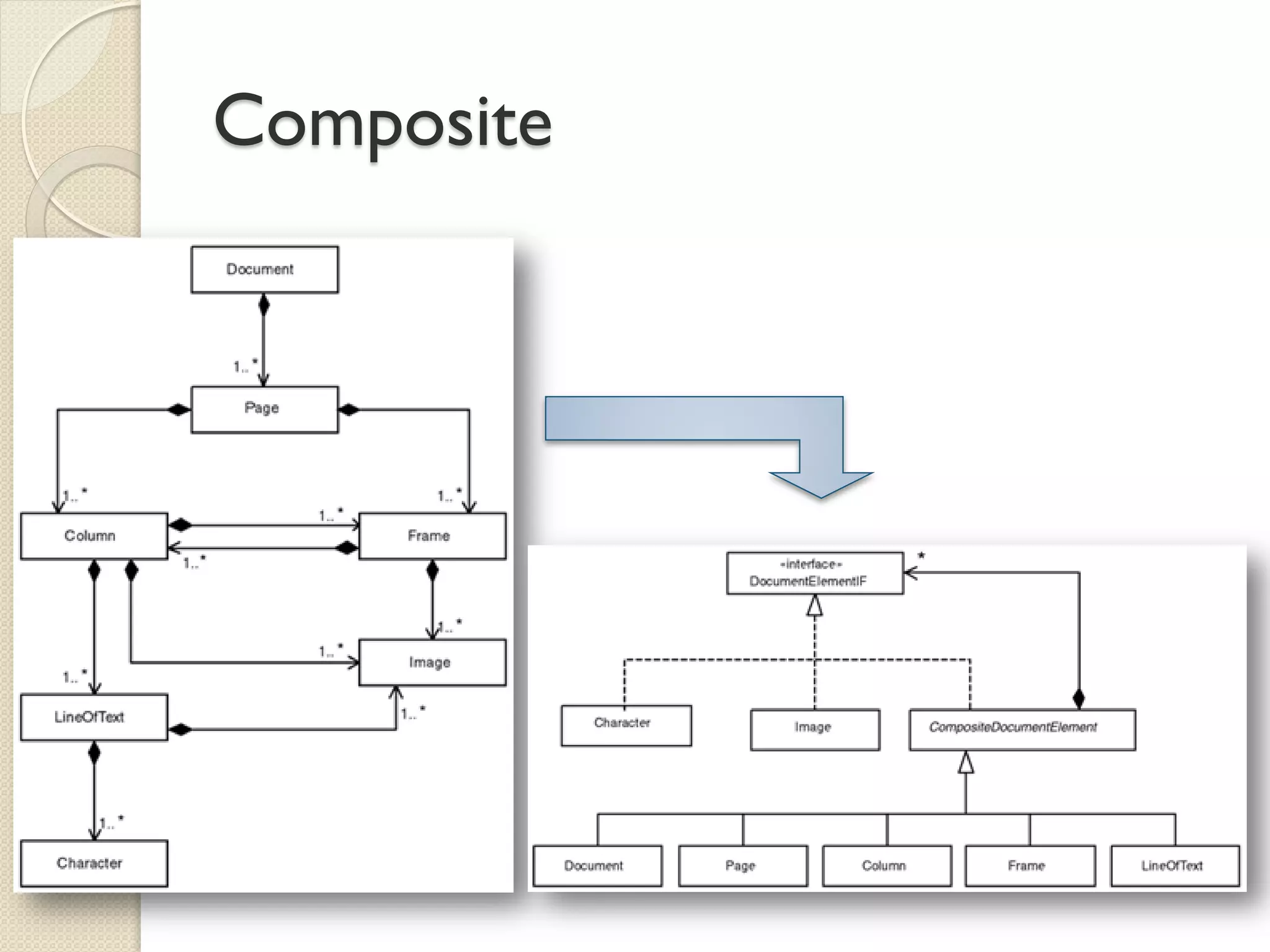

Composite

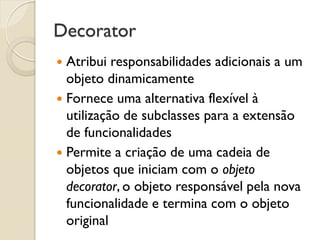

Decorator
Atribui responsabilidades adicionais a um objeto dinamicamente
Fornece uma alternativa flexível à utilização de subclasses para a extensão de funcionalidades
Permite a criação de uma cadeia de objetos que iniciam com o objeto decorator, o objeto responsável pela nova funcionalidade e termina com o objeto original

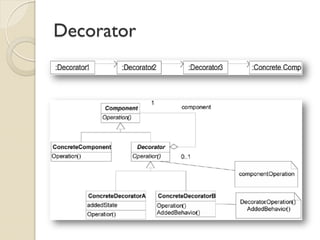

Decorator

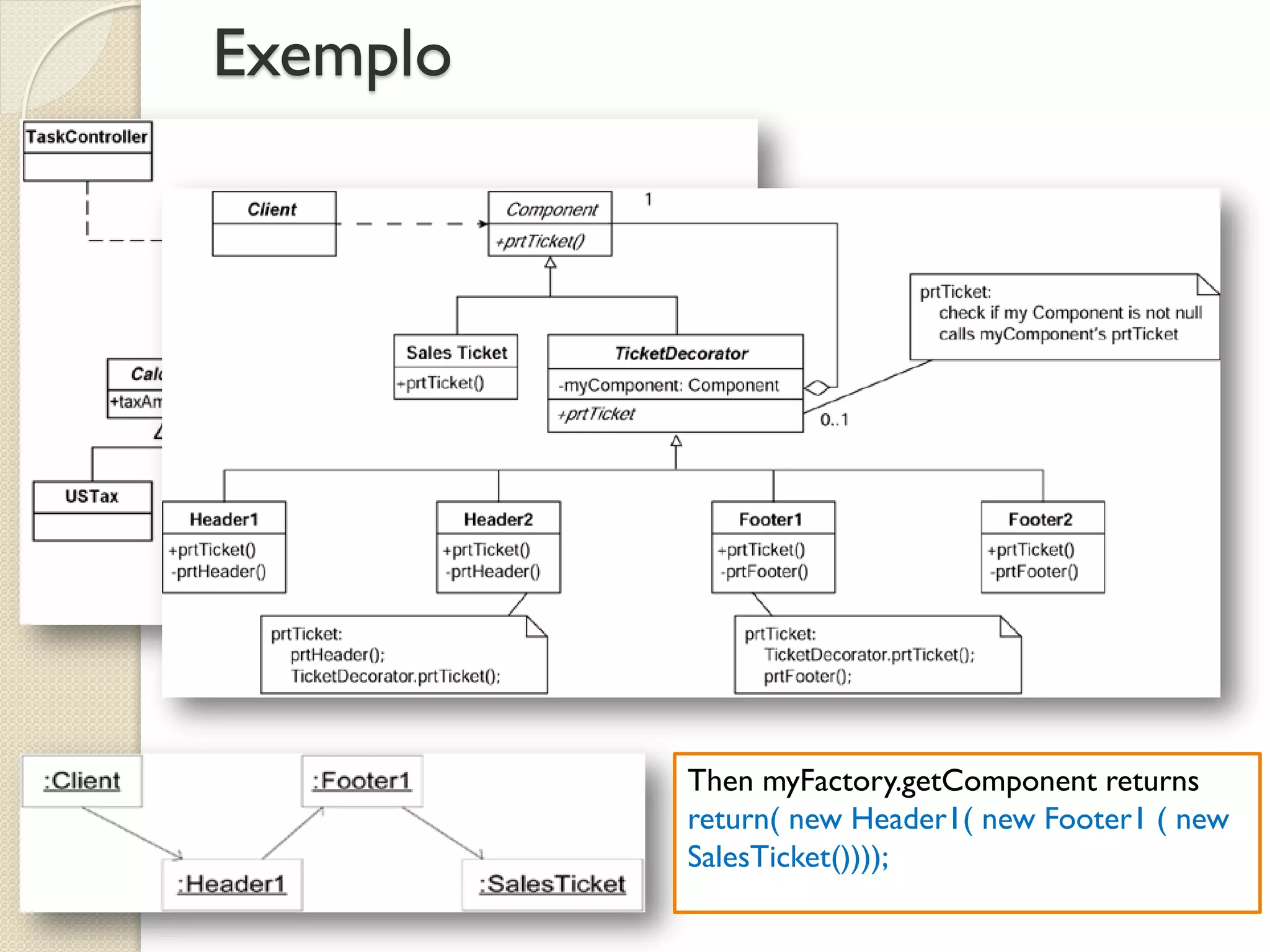

Exemplo
Then myFactory.getComponent returns return( new Header1( new Footer1 ( new SalesTicket())));

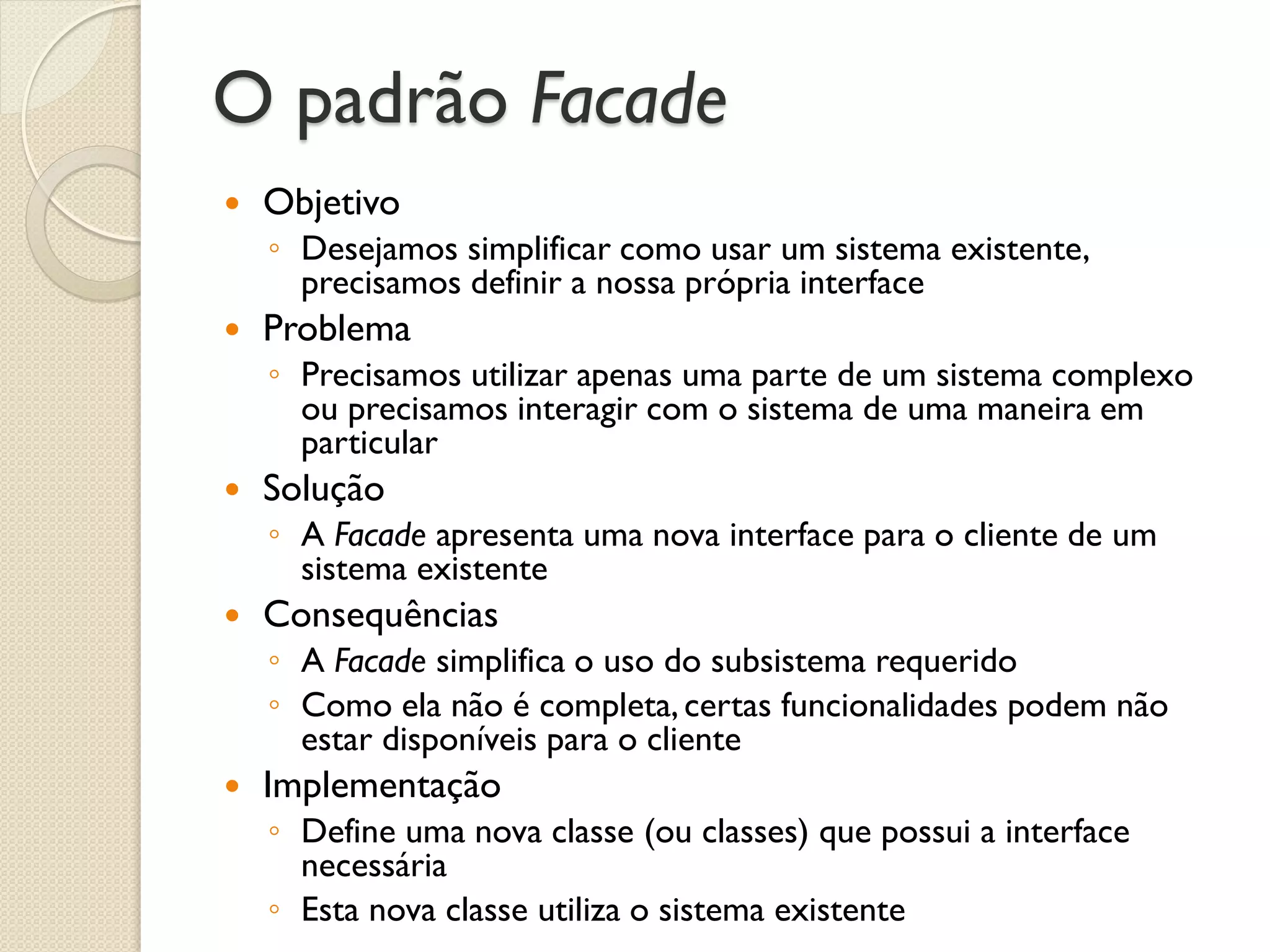

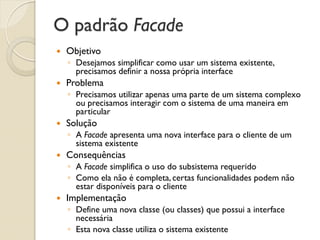

O padrão Facade
Objetivo
◦Desejamos simplificar como usar um sistema existente, precisamos definir a nossa própria interface
Problema
◦Precisamos utilizar apenas uma parte de um sistema complexo ou precisamos interagir com o sistema de uma maneira em particular
Solução
◦A Facade apresenta uma nova interface para o cliente de um sistema existente
Consequências
◦A Facade simplifica o uso do subsistema requerido
◦Como ela não é completa, certas funcionalidades podem não estar disponíveis para o cliente
Implementação
◦Define uma nova classe (ou classes) que possui a interface necessária
◦Esta nova classe utiliza o sistema existente

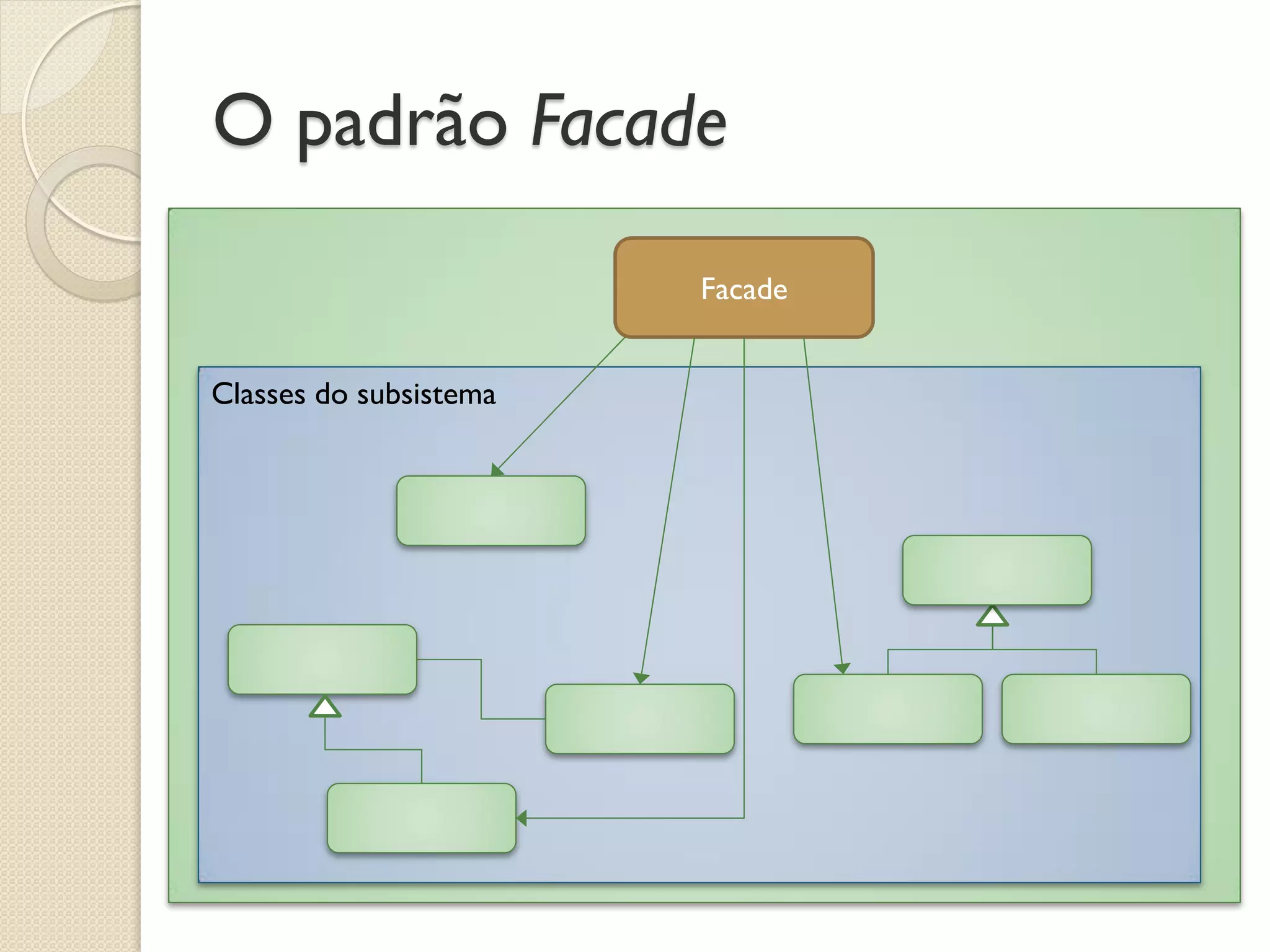

O padrão Facade
Classes do subsistema
Facade

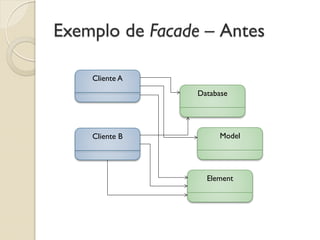

Exemplo de Facade – Antes
Database
Model
Element
Cliente A
Cliente B

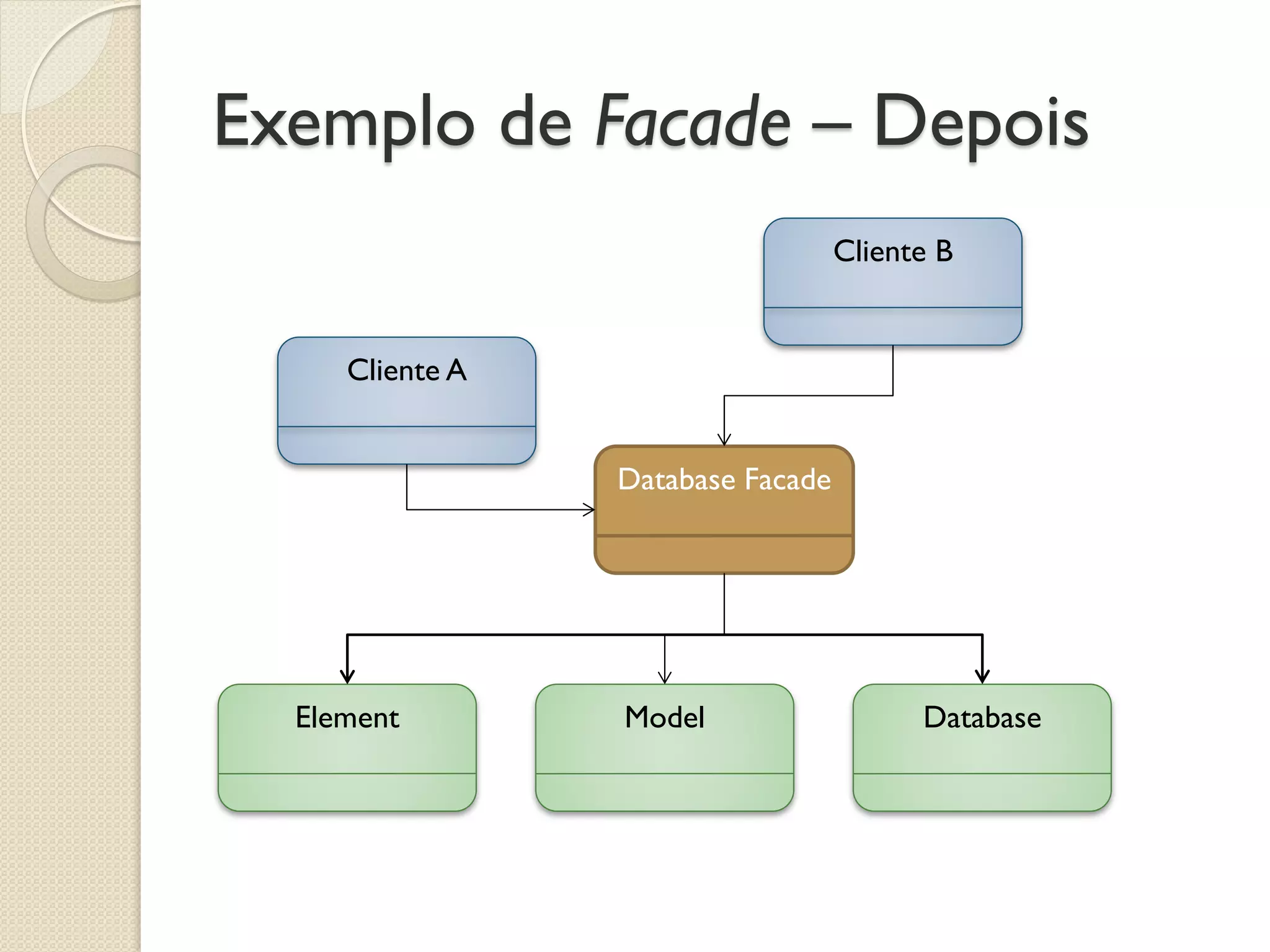

Exemplo de Facade – Depois
Database
Model
Element
Cliente A
Cliente B
Database Facade

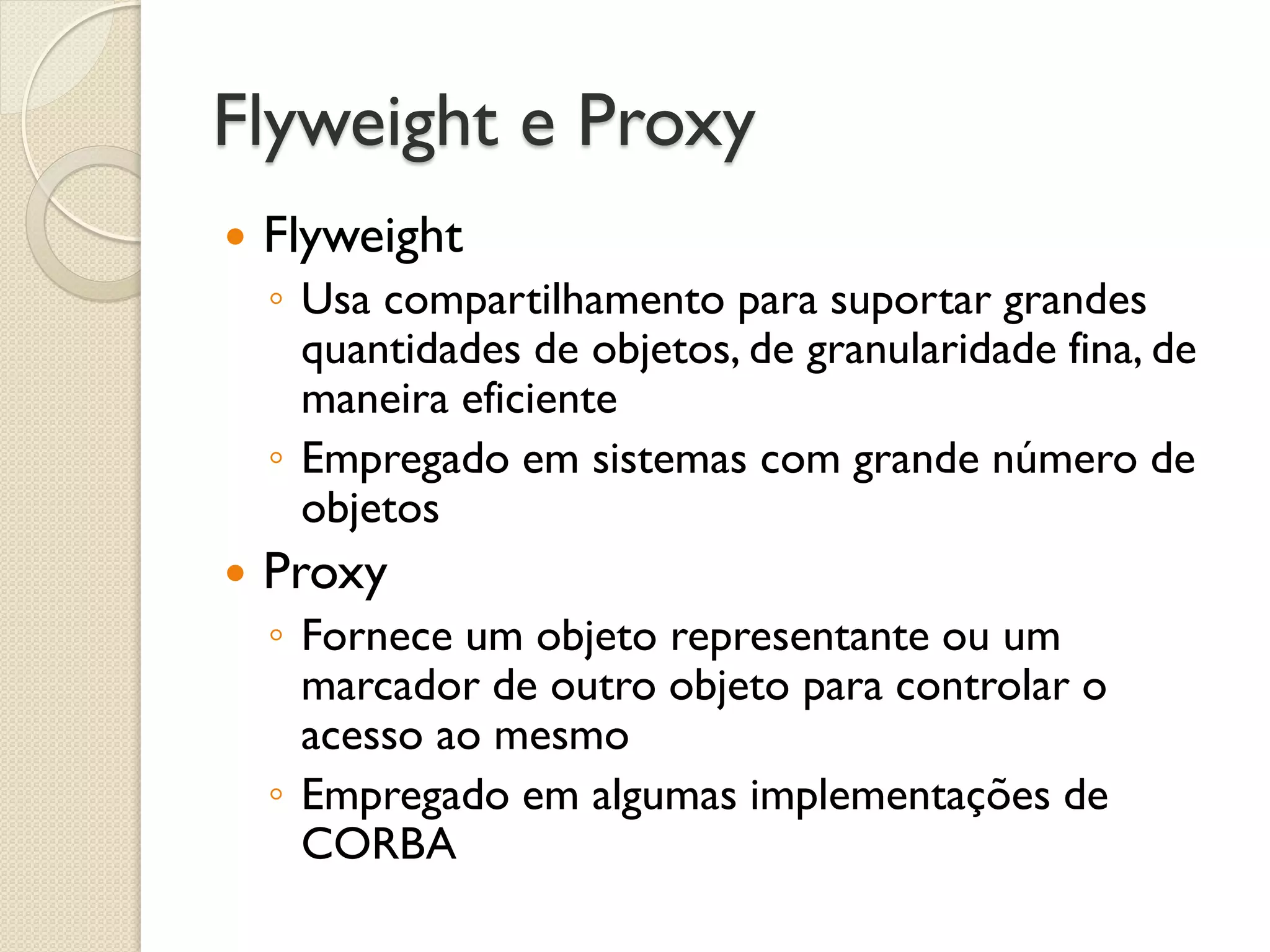

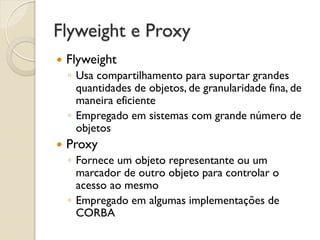

Flyweight e Proxy
Flyweight
◦Usa compartilhamento para suportar grandes quantidades de objetos, de granularidade fina, de maneira eficiente
◦Empregado em sistemas com grande número de objetos
Proxy
◦Fornece um objeto representante ou um marcador de outro objeto para controlar o acesso ao mesmo
◦Empregado em algumas implementações de CORBA

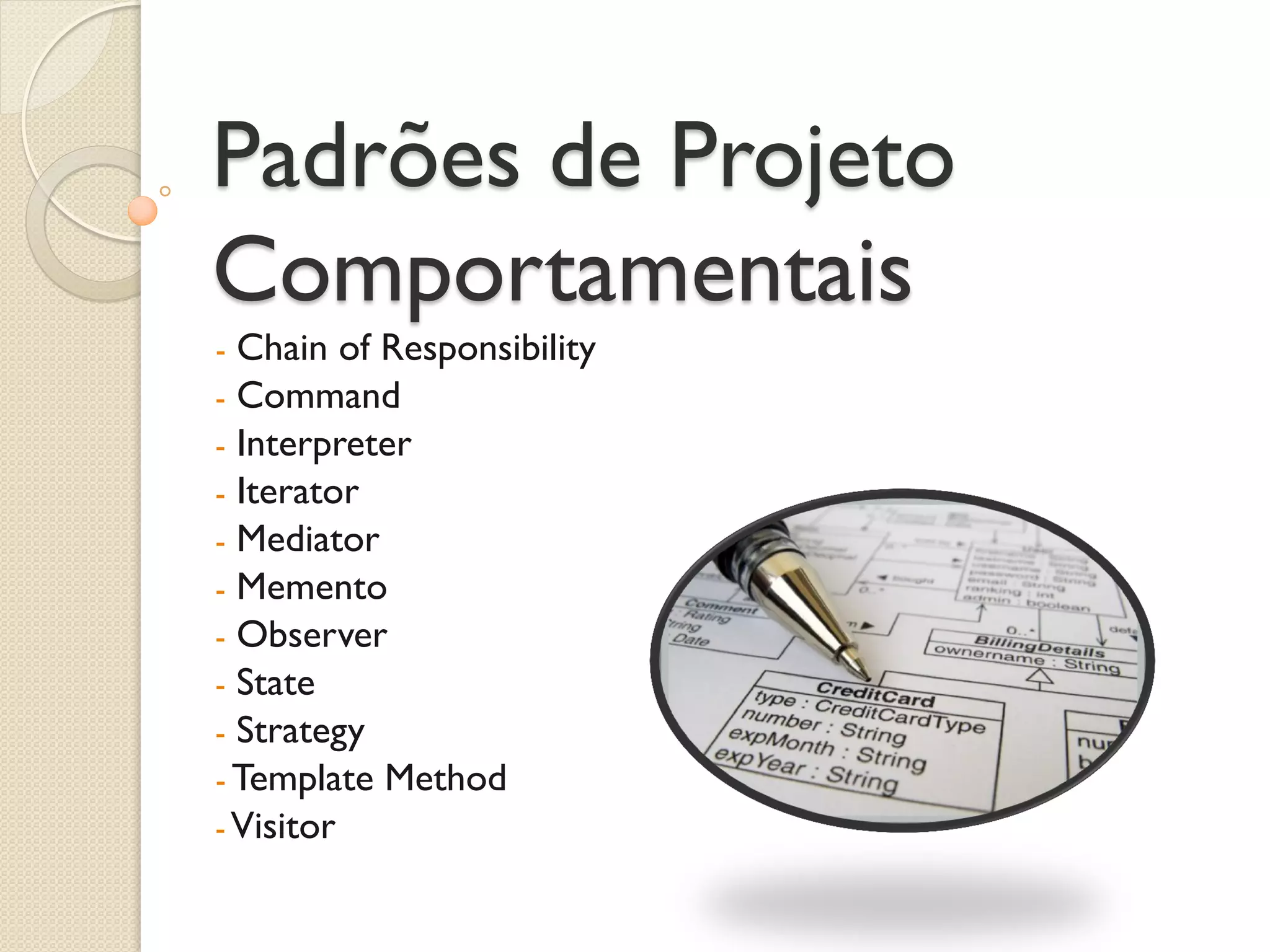

Padrões de Projeto Comportamentais
- Chain of Responsibility
- Command
- Interpreter
- Iterator
- Mediator
- Memento
- Observer
- State

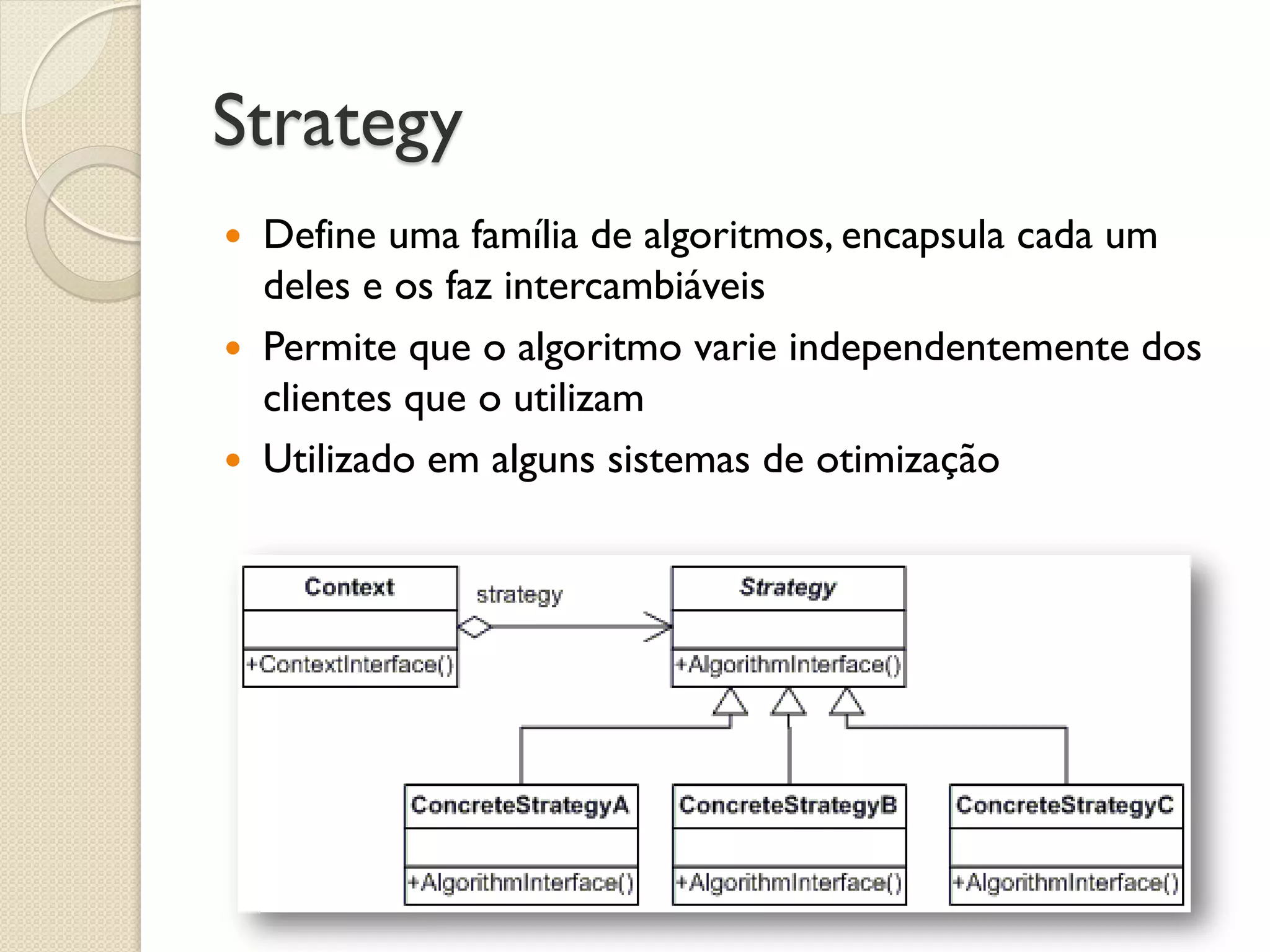

- Strategy
- Template Method
- Visitor

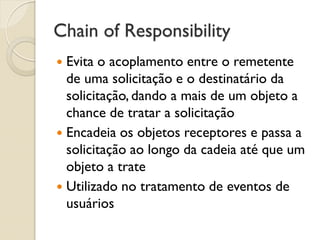

Chain of Responsibility
Evita o acoplamento entre o remetente de uma solicitação e o destinatário da solicitação, dando a mais de um objeto a chance de tratar a solicitação
Encadeia os objetos receptores e passa a solicitação ao longo da cadeia até que um objeto a trate
Utilizado no tratamento de eventos de usuários

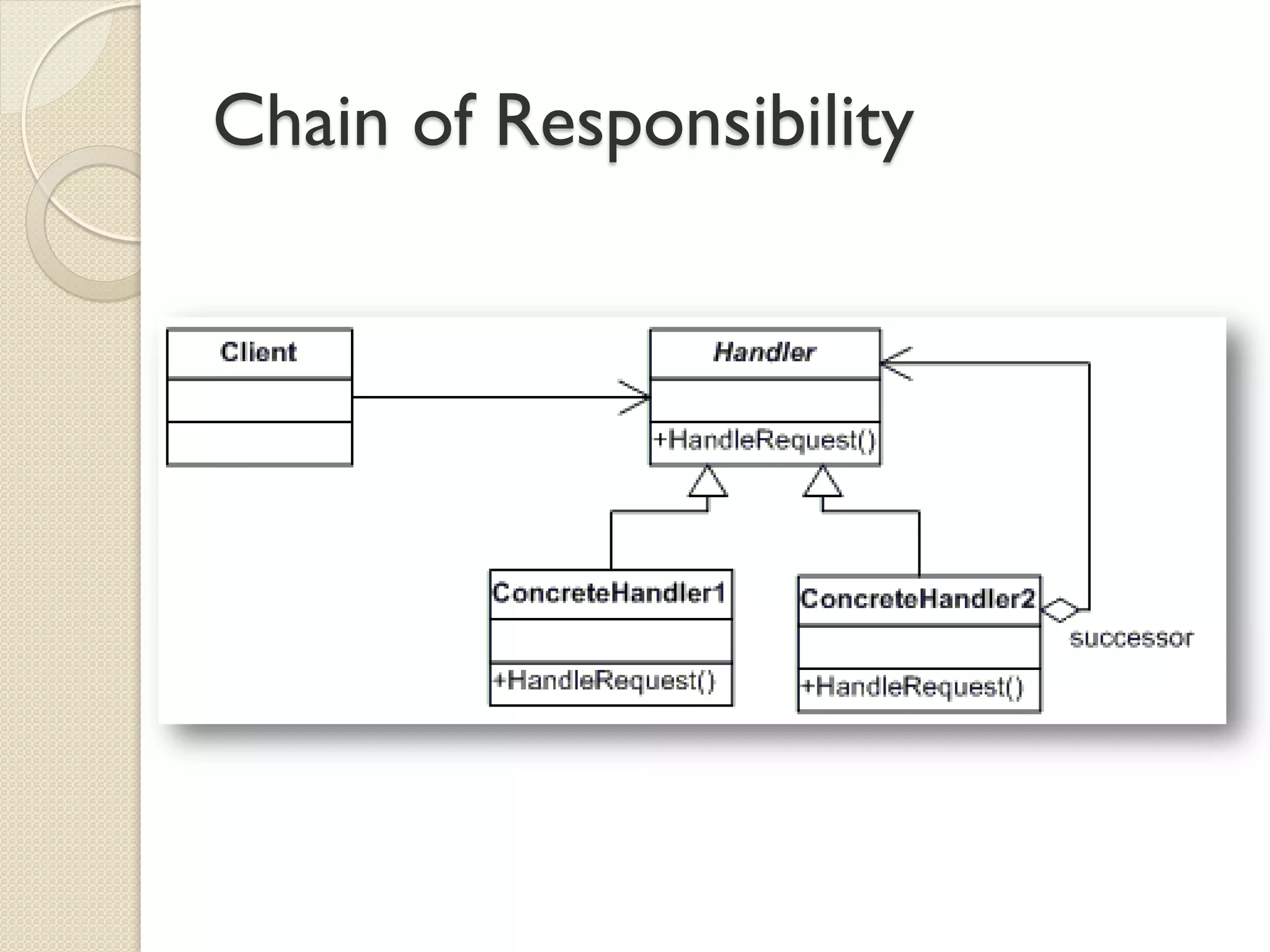

Chain of Responsibility

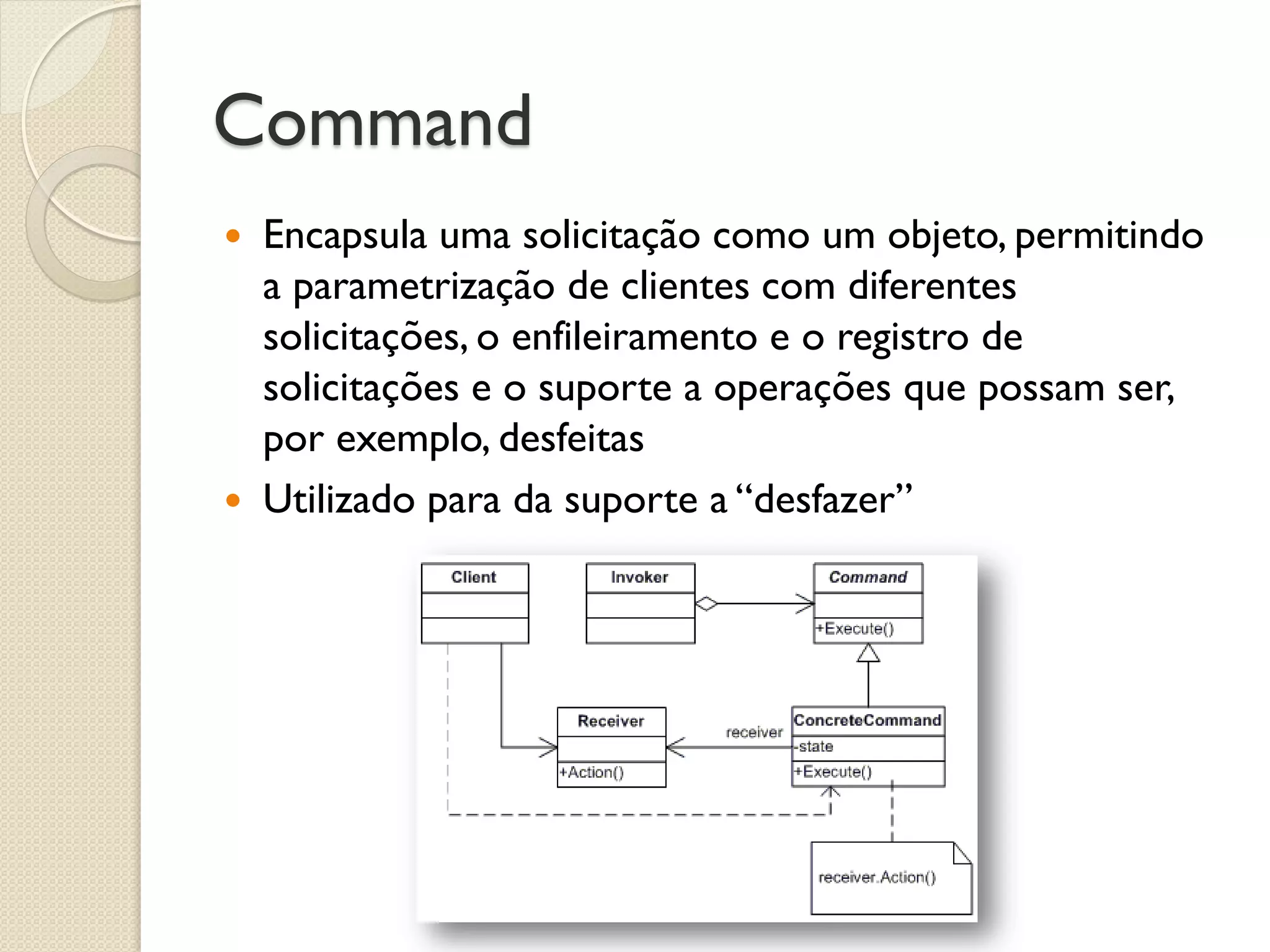

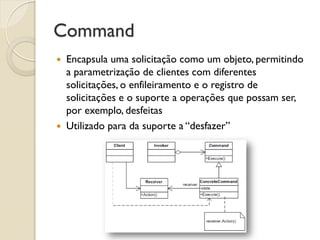

Command
Encapsula uma solicitação como um objeto, permitindo a parametrização de clientes com diferentes solicitações, o enfileiramento e o registro de solicitações e o suporte a operações que possam ser, por exemplo, desfeitas
Utilizado para da suporte a “desfazer”

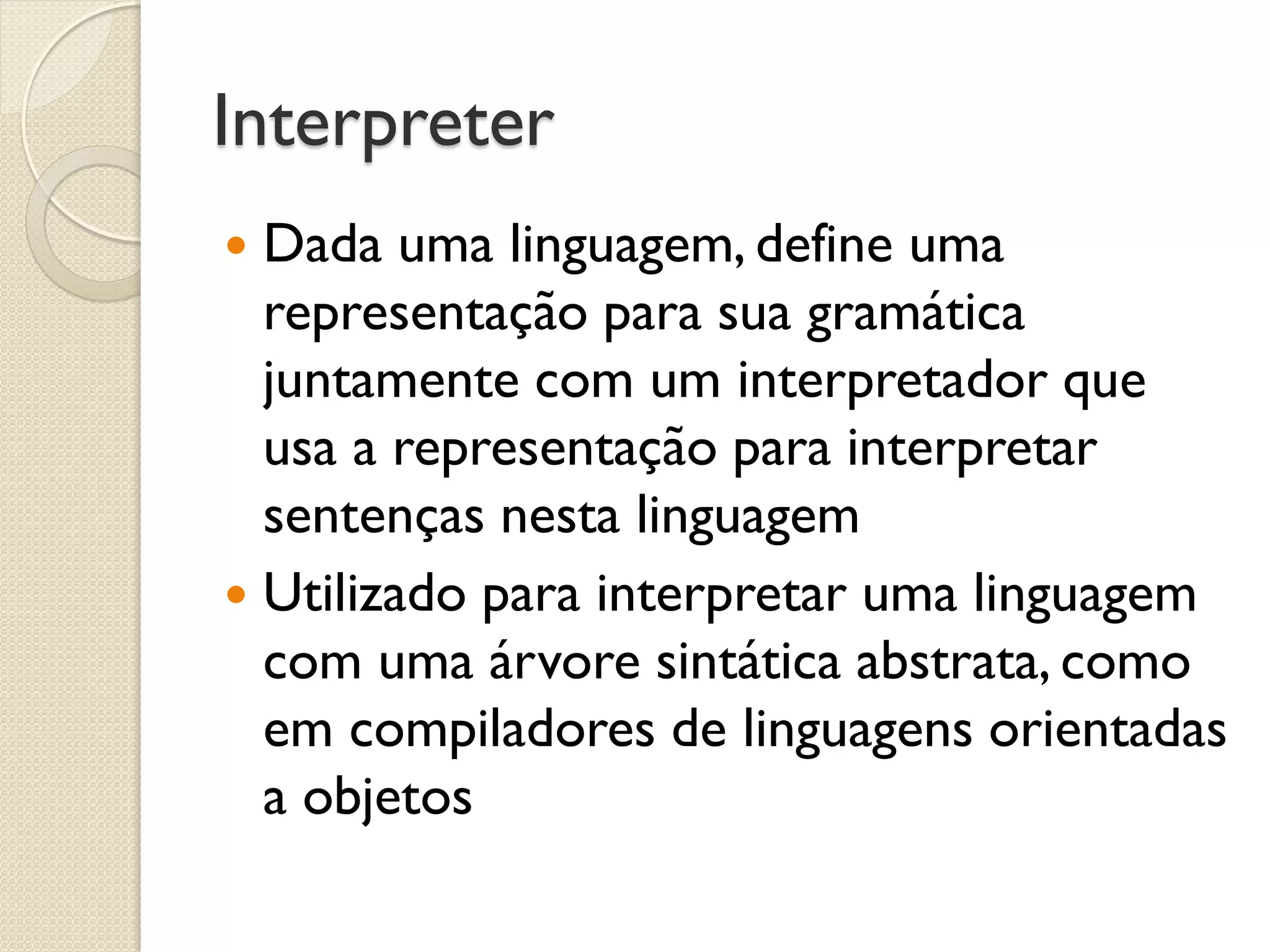

Interpreter
Dada uma linguagem, define uma representação para sua gramática juntamente com um interpretador que usa a representação para interpretar sentenças nesta linguagem
Utilizado para interpretar uma linguagem com uma árvore sintática abstrata, como em compiladores de linguagens orientadas a objetos

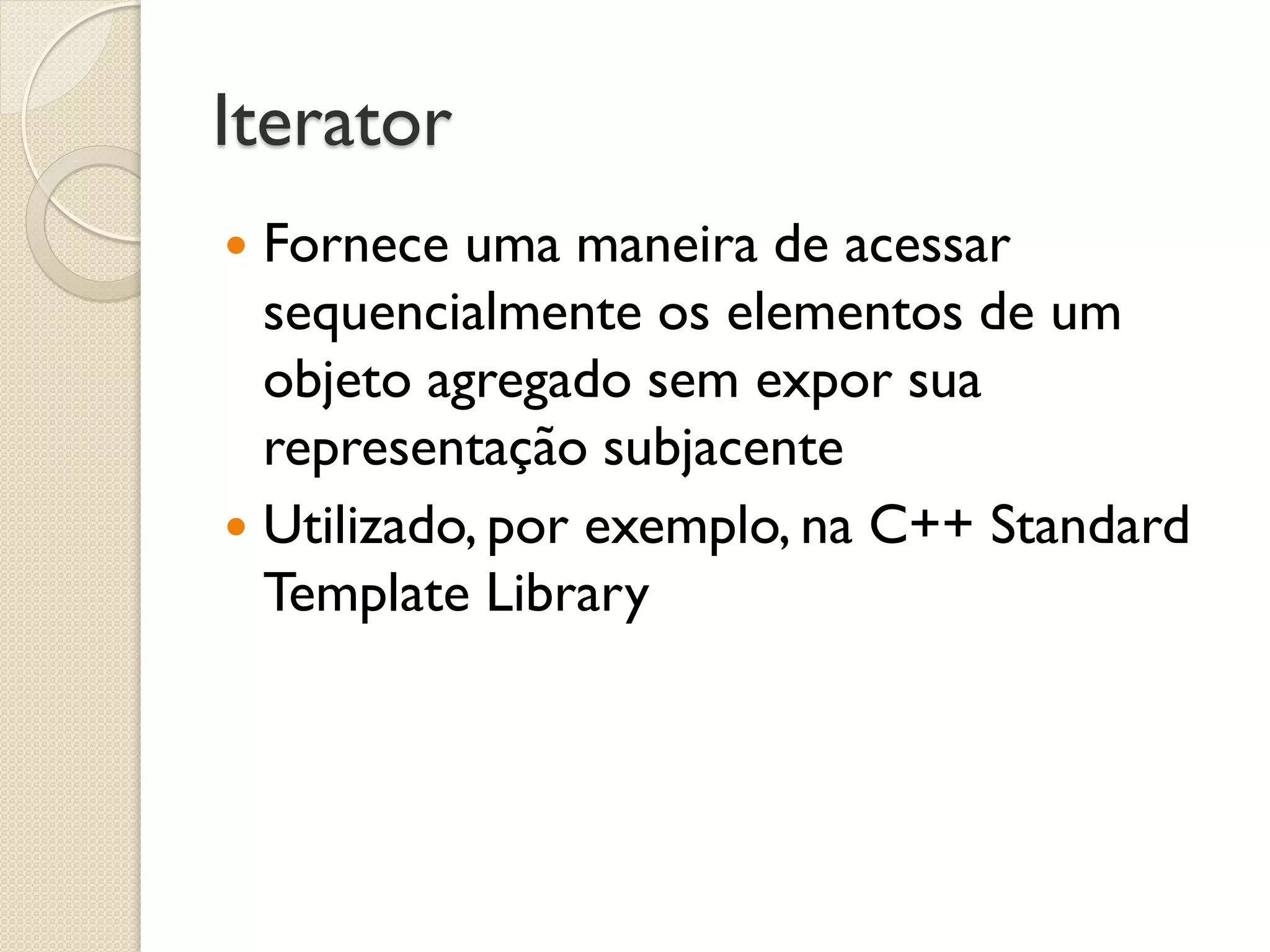

Iterator
Fornece uma maneira de acessar sequencialmente os elementos de um objeto agregado sem expor sua representação subjacente
Utilizado, por exemplo, na C++ Standard Template Library

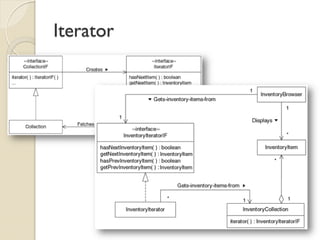

Iterator

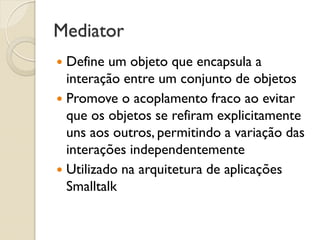

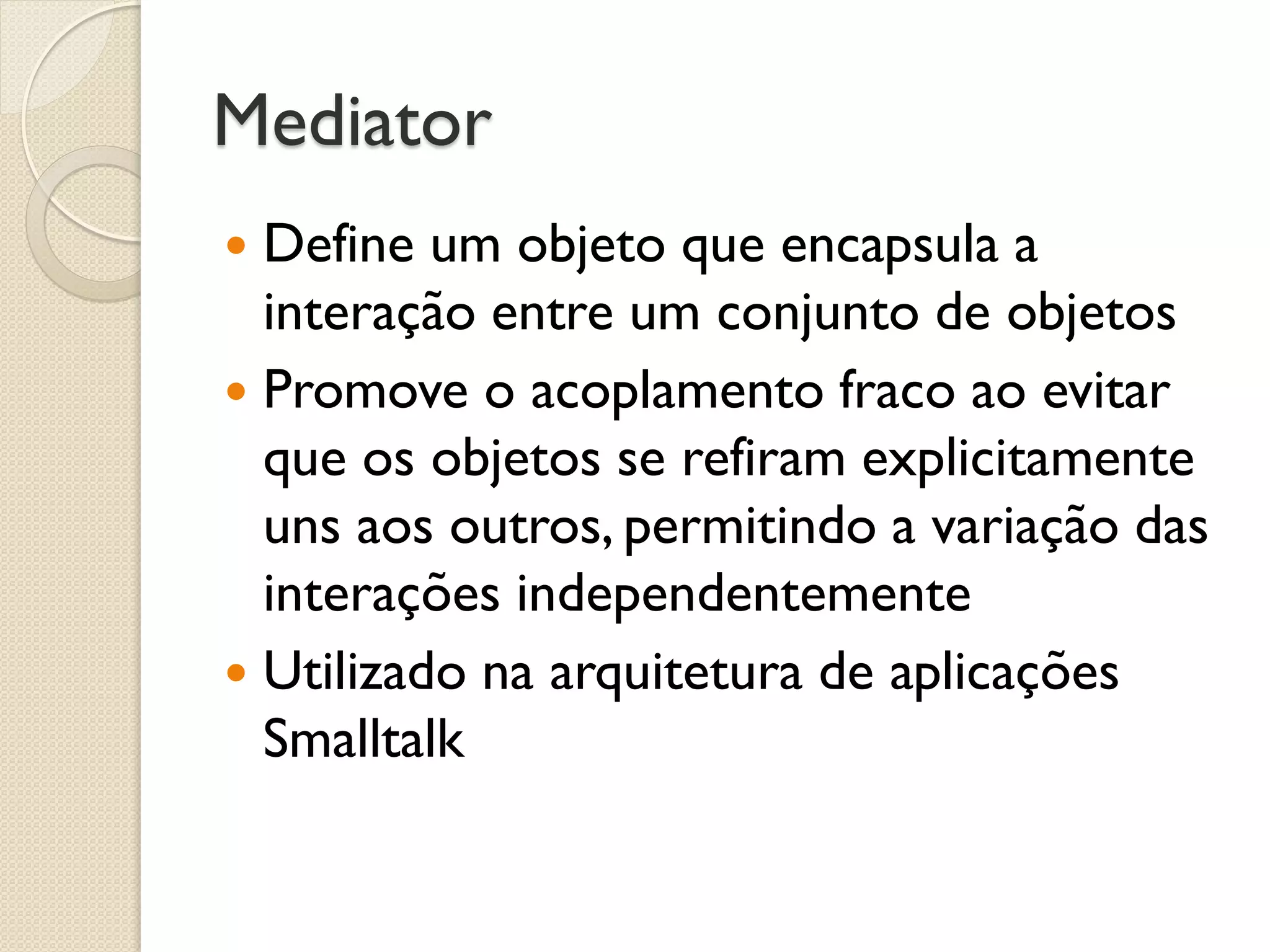

Mediator
Define um objeto que encapsula a interação entre um conjunto de objetos
Promove o acoplamento fraco ao evitar que os objetos se refiram explicitamente uns aos outros, permitindo a variação das interações independentemente
Utilizado na arquitetura de aplicações Smalltalk

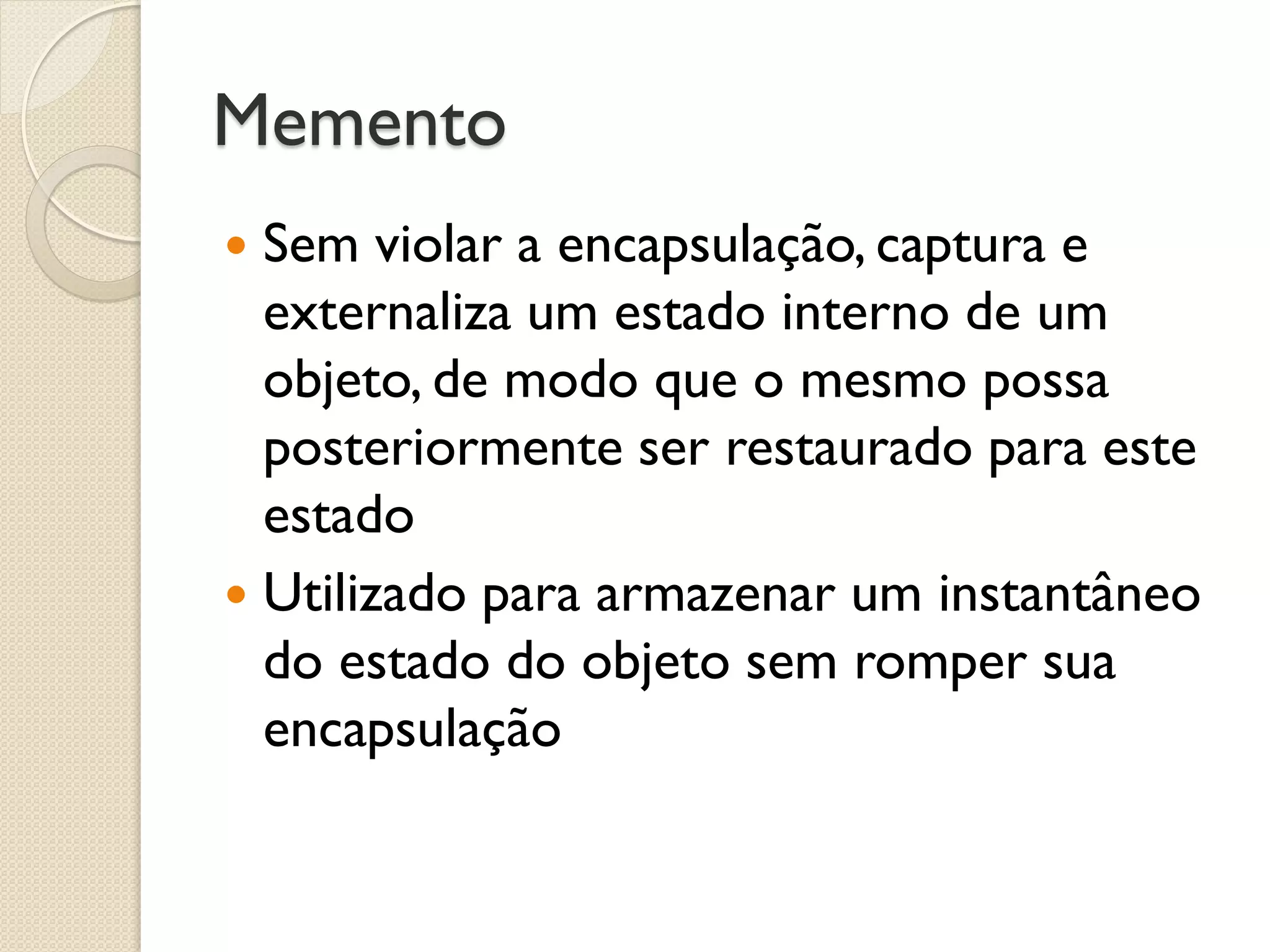

Memento
Sem violar a encapsulação, captura e externaliza um estado interno de um objeto, de modo que o mesmo possa posteriormente ser restaurado para este estado
Utilizado para armazenar um instantâneo do estado do objeto sem romper sua encapsulação

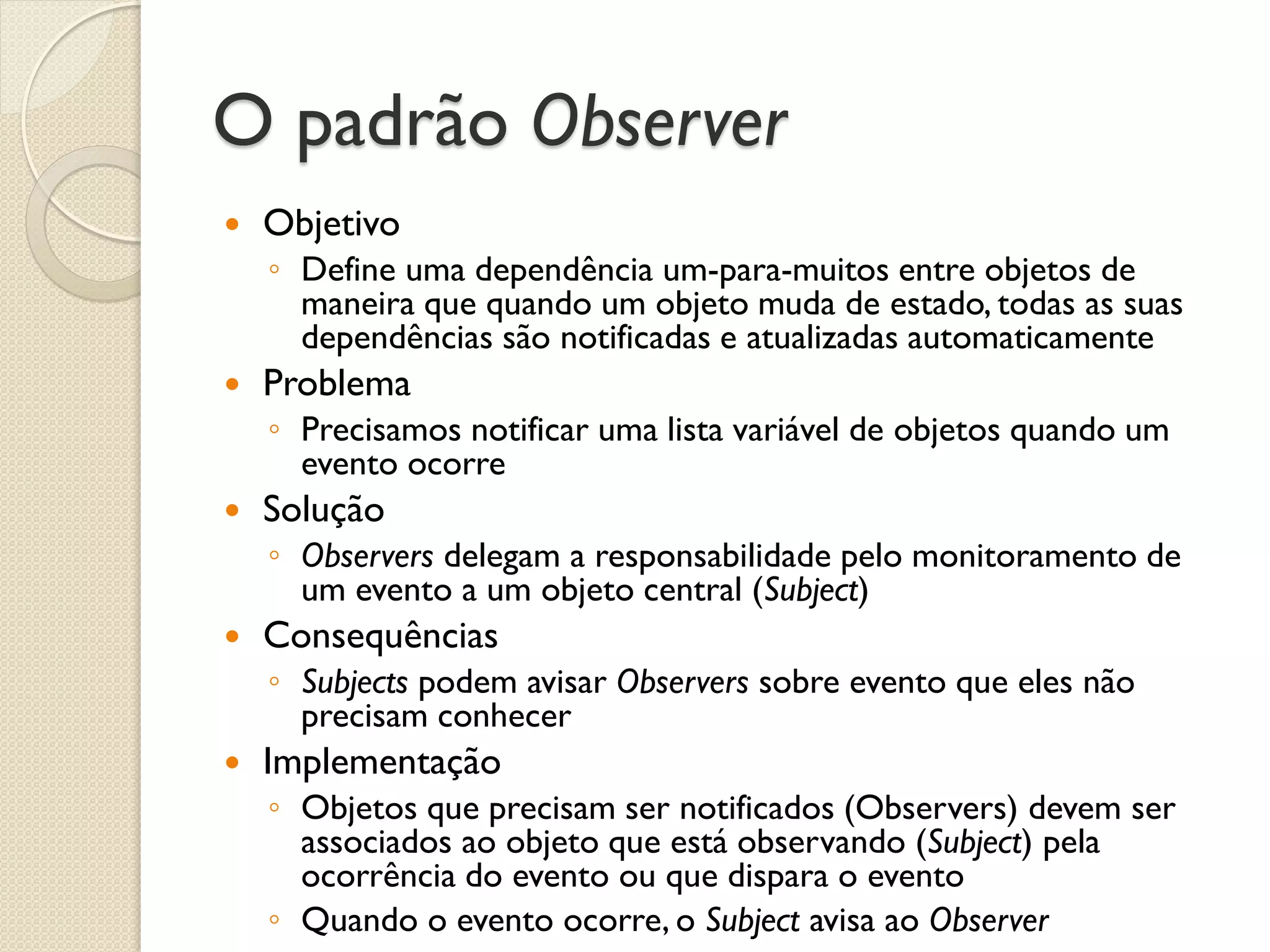

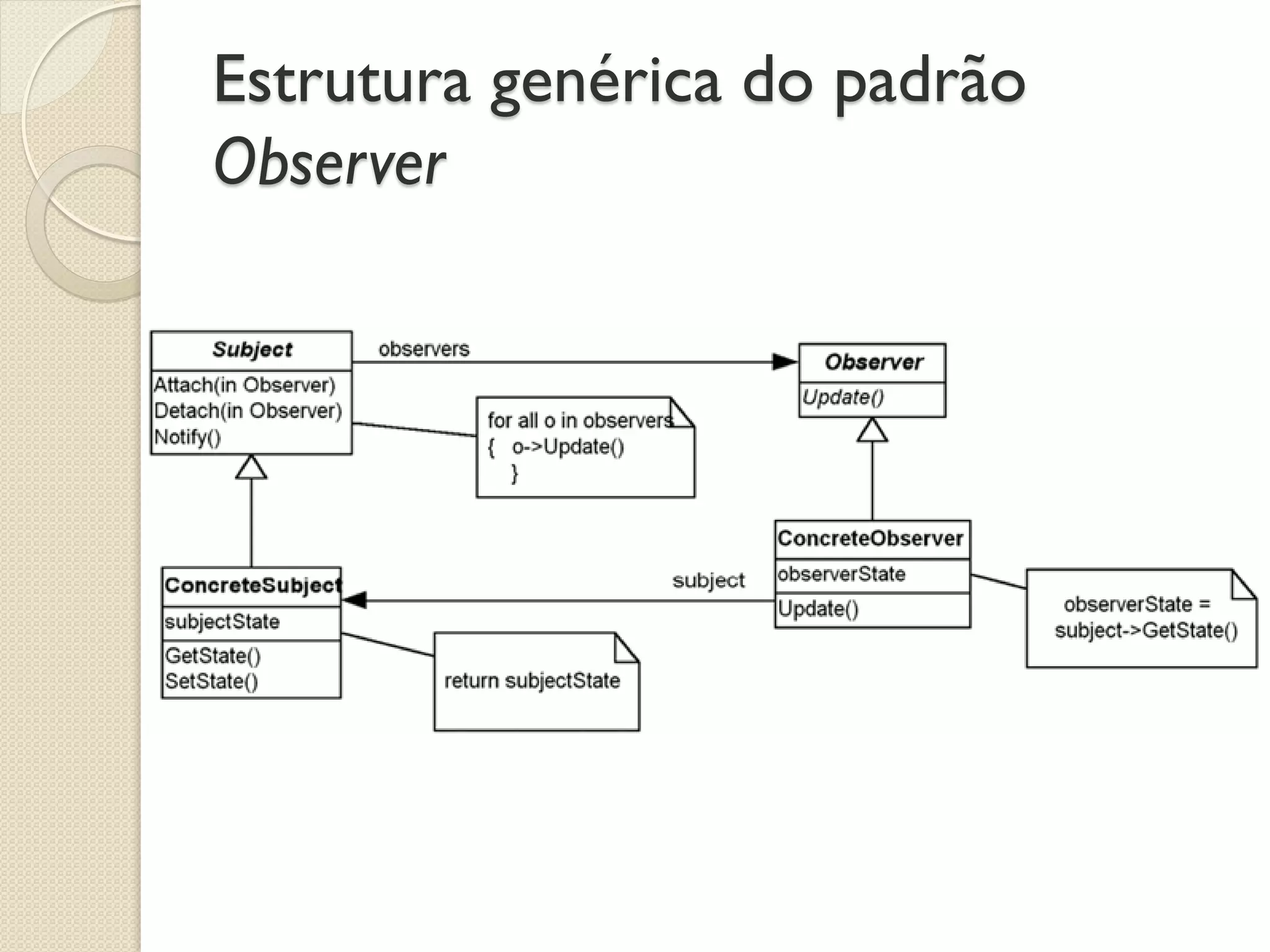

O padrão Observer
Objetivo
◦Define uma dependência um-para-muitos entre objetos de maneira que quando um objeto muda de estado, todas as suas dependências são notificadas e atualizadas automaticamente
Problema
◦Precisamos notificar uma lista variável de objetos quando um evento ocorre
Solução
◦Observers delegam a responsabilidade pelo monitoramento de um evento a um objeto central (Subject)
Consequências
◦Subjects podem avisar Observers sobre evento que eles não precisam conhecer
Implementação
◦Objetos que precisam ser notificados (Observers) devem ser associados ao objeto que está observando (Subject) pela ocorrência do evento ou que dispara o evento
◦Quando o evento ocorre, o Subject avisa ao Observer
Estrutura genérica do padrão Observer

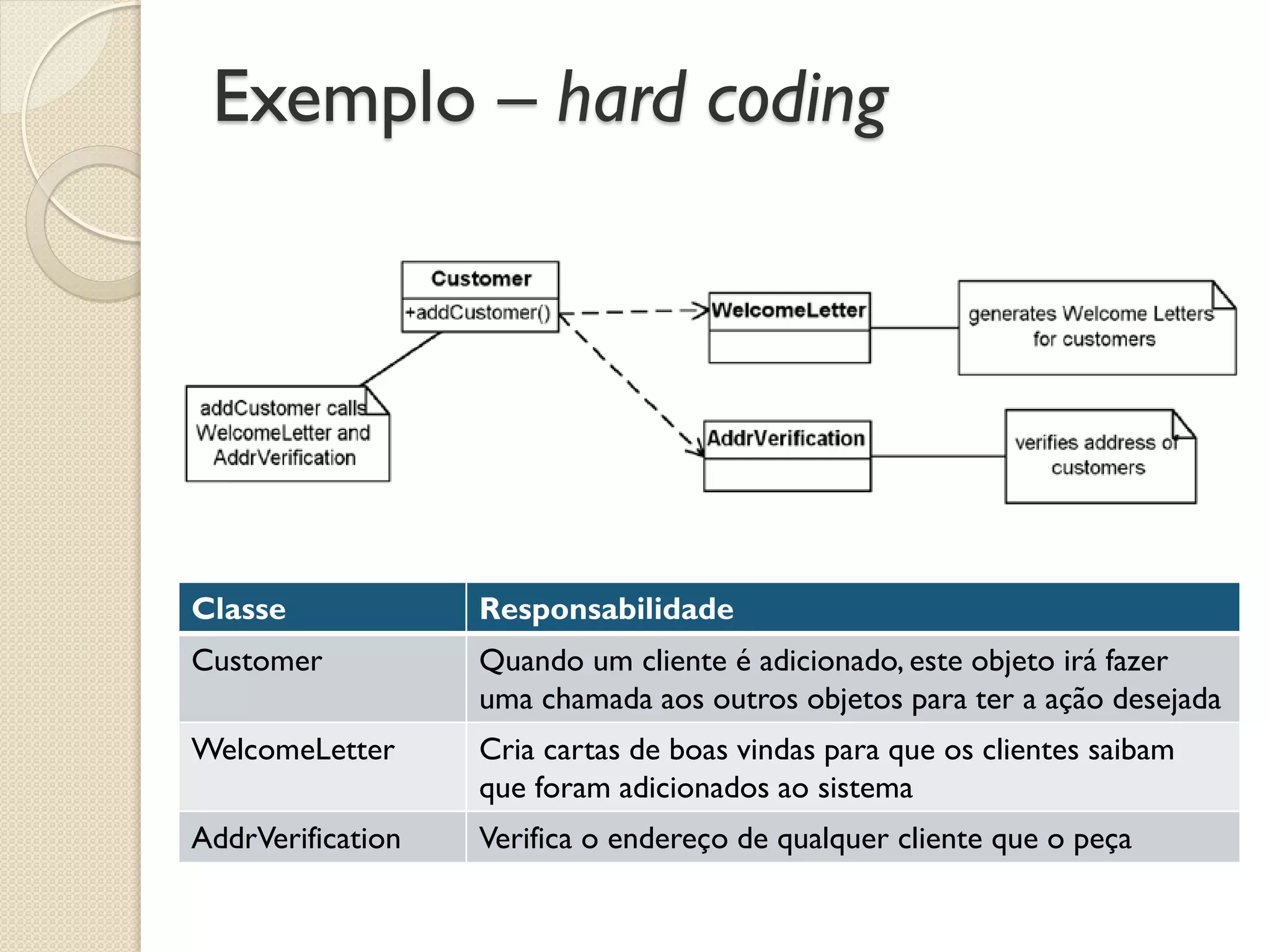

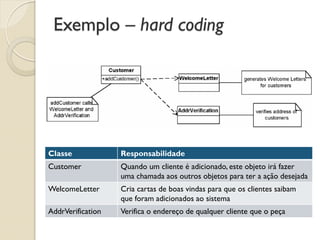

Exemplo – hard coding
Classe
Responsabilidade
Customer
Quando um cliente é adicionado, este objeto irá fazer uma chamada aos outros objetos para ter a ação desejada
WelcomeLetter
Cria cartas de boas vindas para que os clientes saibam que foram adicionados ao sistema
AddrVerification
Verifica o endereço de qualquer cliente que o peça
Exemplo – com Observer

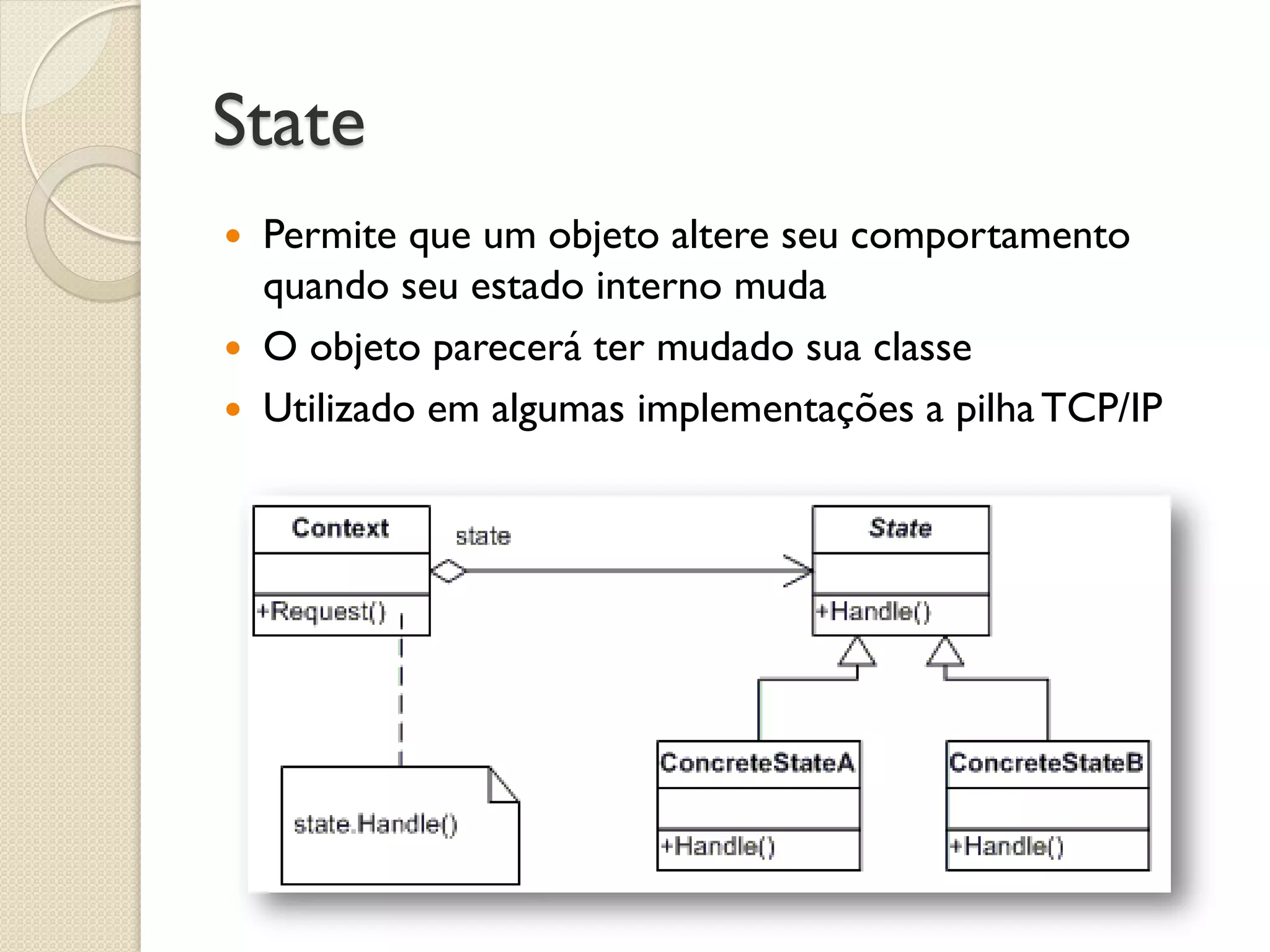

State
Permite que um objeto altere seu comportamento quando seu estado interno muda
O objeto parecerá ter mudado sua classe
Utilizado em algumas implementações a pilha TCP/IP
Strategy
Define uma família de algoritmos, encapsula cada um deles e os faz intercambiáveis
Permite que o algoritmo varie independentemente dos clientes que o utilizam
Utilizado em alguns sistemas de otimização

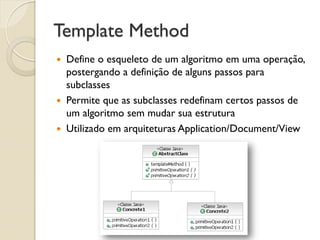

Template Method
Define o esqueleto de um algoritmo em uma operação, postergando a definição de alguns passos para subclasses
Permite que as subclasses redefinam certos passos de um algoritmo sem mudar sua estrutura
Utilizado em arquiteturas Application/Document/View

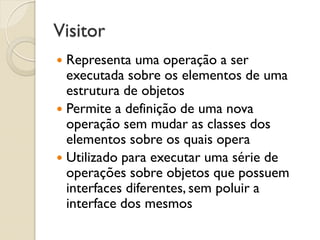

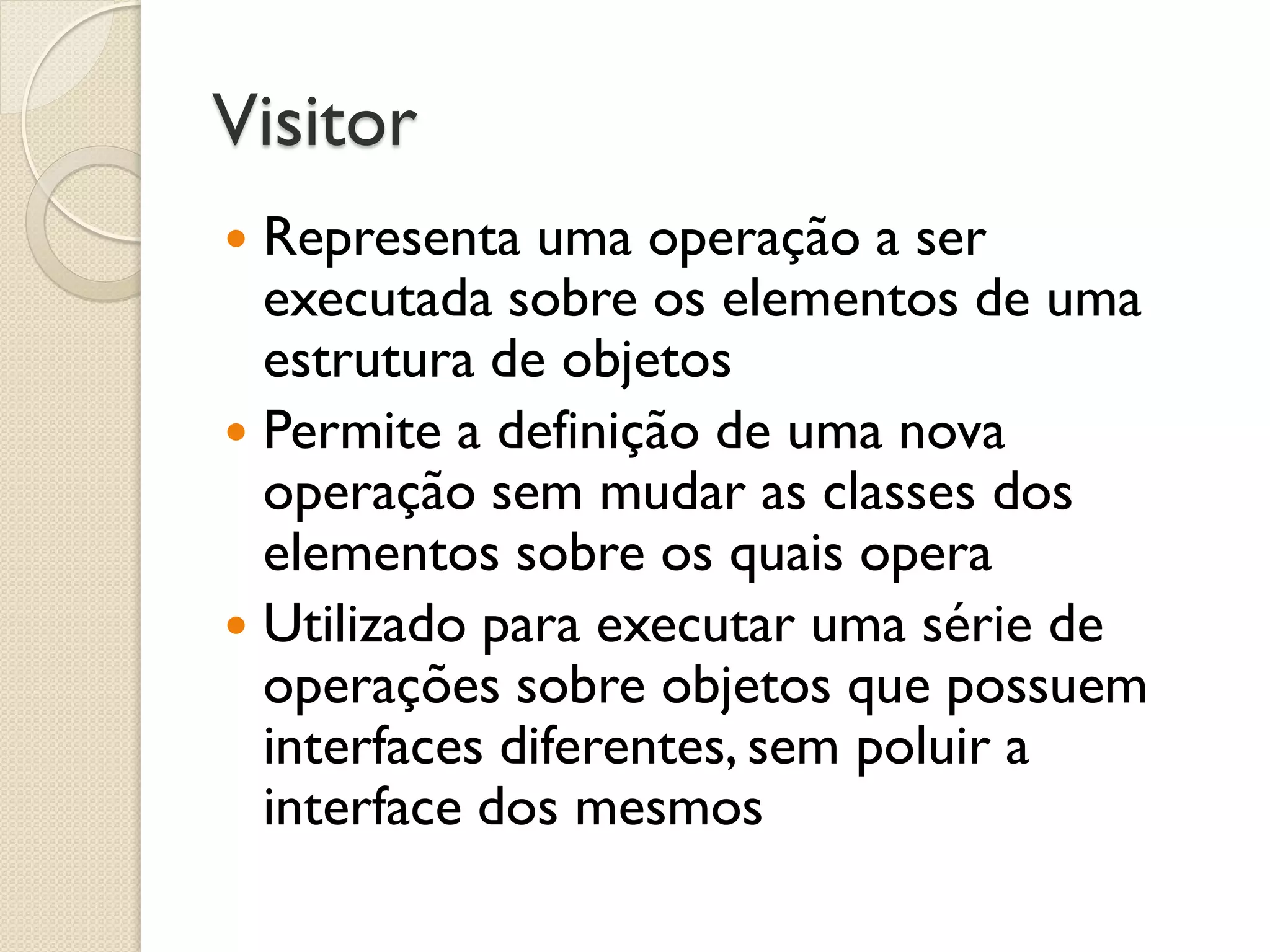

Visitor
Representa uma operação a ser executada sobre os elementos de uma estrutura de objetos
Permite a definição de uma nova operação sem mudar as classes dos elementos sobre os quais opera
Utilizado para executar uma série de operações sobre objetos que possuem interfaces diferentes, sem poluir a interface dos mesmos

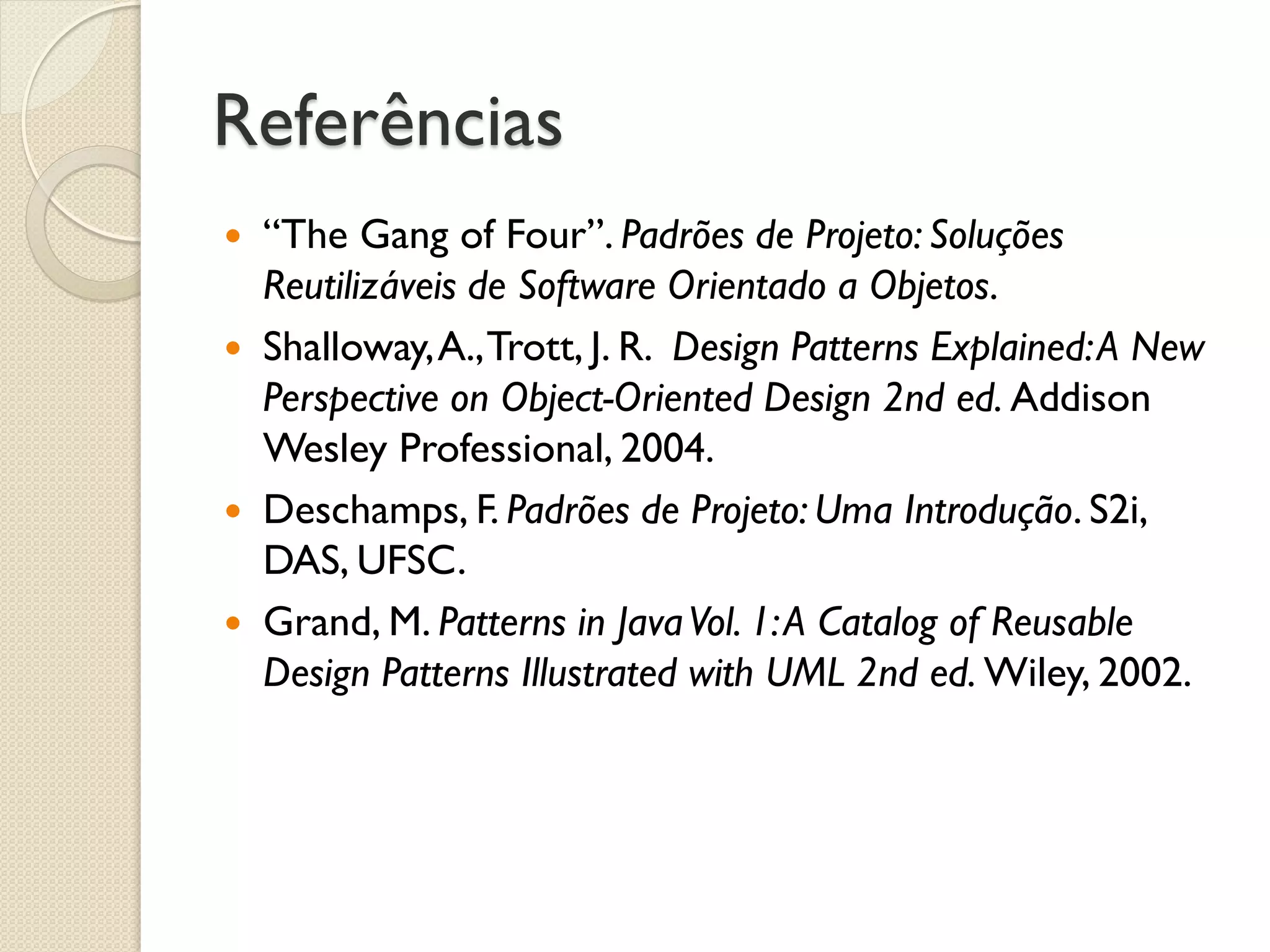

Referências
“The Gang of Four”. Padrões de Projeto: Soluções Reutilizáveis de Software Orientado a Objetos.
Shalloway, A., Trott, J. R. Design Patterns Explained: A New Perspective on Object-Oriented Design 2nd ed. Addison Wesley Professional, 2004.
Deschamps, F. Padrões de Projeto: Uma Introdução. S2i, DAS, UFSC.
Grand, M. Patterns in Java Vol. 1: A Catalog of Reusable Design Patterns Illustrated with UML 2nd ed. Wiley, 2002.
Padrões de Projeto de Software
Algoritmos e Programação II
Fábio M. Pereira

Mais conteúdo relacionado

Mais procurados

Modelagem Arquitetural e Visão 4+1
Modelagem Arquitetural e Visão 4+1Modelagem Arquitetural e Visão 4+1
Modelagem Arquitetural e Visão 4+1
Adriano Tavares

Curso de HTML5 - Aula 01
Curso de HTML5 - Aula 01   Curso de HTML5 - Aula 01
Curso de HTML5 - Aula 01
Léo Dias

Metodologia orientado a objetos
Metodologia orientado a objetosMetodologia orientado a objetos
Metodologia orientado a objetos
Gabriel Faustino

Reuso de software
Reuso de softwareReuso de software
Reuso de software
rebekinha

Descrição formal de Casos de Uso
Descrição formal de Casos de UsoDescrição formal de Casos de Uso
Descrição formal de Casos de Uso
Natanael Simões

Node.js e Express
Node.js e ExpressNode.js e Express
Node.js e Express
Dan Vitoriano

Técnicas de Prototipação para Smartphones no Apoio à Avaliação de Interfaces ...
Técnicas de Prototipação para Smartphones no Apoio à Avaliação de Interfaces ...Técnicas de Prototipação para Smartphones no Apoio à Avaliação de Interfaces ...
Técnicas de Prototipação para Smartphones no Apoio à Avaliação de Interfaces ...
Talita Pagani

Arquitetura de Software
Arquitetura de SoftwareArquitetura de Software
Arquitetura de Software
eros.viggiano

Diagrama de Atividades - UML
Diagrama de Atividades - UMLDiagrama de Atividades - UML
Diagrama de Atividades - UML
Vinícius Barros

Algoritmos e Estrutura de Dados - Aula 03
Algoritmos e Estrutura de Dados - Aula 03Algoritmos e Estrutura de Dados - Aula 03
Algoritmos e Estrutura de Dados - Aula 03
thomasdacosta

Processos de Desenvolvimento de Software - teoria e prática
Processos de Desenvolvimento de Software - teoria e práticaProcessos de Desenvolvimento de Software - teoria e prática
Processos de Desenvolvimento de Software - teoria e prática
Ralph Rassweiler

Apresentação da UML
Apresentação da UMLApresentação da UML
Apresentação da UML
Eliseu Castelo

Introdução a engenharia de software aula 01
Introdução a engenharia de software   aula 01Introdução a engenharia de software   aula 01
Introdução a engenharia de software aula 01
Franklin Matos Correia

DOMinando JavaScript
DOMinando JavaScriptDOMinando JavaScript
DOMinando JavaScript
Thiago Poiani

Prototipação de software
Prototipação de softwarePrototipação de software
Prototipação de software
Marcio Costa

design patterns - introdução
design patterns - introduçãodesign patterns - introdução
design patterns - introdução
elliando dias

Programação Orientada a Objetos
Programação Orientada a ObjetosProgramação Orientada a Objetos
Programação Orientada a Objetos
Igor Takenami

Diagramas de componentes
Diagramas de componentesDiagramas de componentes
Diagramas de componentes
Portal_do_estudante_ADS

Scrum
ScrumScrum
Prototipação de software
Prototipação de softwarePrototipação de software
Prototipação de software
leopp


Mais procurados (20)

Modelagem Arquitetural e Visão 4+1
Modelagem Arquitetural e Visão 4+1Modelagem Arquitetural e Visão 4+1
Modelagem Arquitetural e Visão 4+1

Curso de HTML5 - Aula 01
Curso de HTML5 - Aula 01   Curso de HTML5 - Aula 01
Curso de HTML5 - Aula 01

Metodologia orientado a objetos
Metodologia orientado a objetosMetodologia orientado a objetos
Metodologia orientado a objetos

Reuso de software
Reuso de softwareReuso de software
Reuso de software

Descrição formal de Casos de Uso
Descrição formal de Casos de UsoDescrição formal de Casos de Uso
Descrição formal de Casos de Uso

Node.js e Express
Node.js e ExpressNode.js e Express
Node.js e Express

Técnicas de Prototipação para Smartphones no Apoio à Avaliação de Interfaces ...
Técnicas de Prototipação para Smartphones no Apoio à Avaliação de Interfaces ...Técnicas de Prototipação para Smartphones no Apoio à Avaliação de Interfaces ...
Técnicas de Prototipação para Smartphones no Apoio à Avaliação de Interfaces ...

Arquitetura de Software
Arquitetura de SoftwareArquitetura de Software
Arquitetura de Software

Diagrama de Atividades - UML
Diagrama de Atividades - UMLDiagrama de Atividades - UML
Diagrama de Atividades - UML

Algoritmos e Estrutura de Dados - Aula 03
Algoritmos e Estrutura de Dados - Aula 03Algoritmos e Estrutura de Dados - Aula 03
Algoritmos e Estrutura de Dados - Aula 03

Processos de Desenvolvimento de Software - teoria e prática
Processos de Desenvolvimento de Software - teoria e práticaProcessos de Desenvolvimento de Software - teoria e prática
Processos de Desenvolvimento de Software - teoria e prática

Apresentação da UML
Apresentação da UMLApresentação da UML
Apresentação da UML

Introdução a engenharia de software aula 01
Introdução a engenharia de software   aula 01Introdução a engenharia de software   aula 01
Introdução a engenharia de software aula 01

DOMinando JavaScript
DOMinando JavaScriptDOMinando JavaScript
DOMinando JavaScript

Prototipação de software
Prototipação de softwarePrototipação de software
Prototipação de software

design patterns - introdução
design patterns - introduçãodesign patterns - introdução
design patterns - introdução

Programação Orientada a Objetos
Programação Orientada a ObjetosProgramação Orientada a Objetos
Programação Orientada a Objetos

Diagramas de componentes
Diagramas de componentesDiagramas de componentes
Diagramas de componentes

Scrum
ScrumScrum
Scrum

Prototipação de software
Prototipação de softwarePrototipação de software
Prototipação de software


Destaque

Aplicação de Padrões de Projeto para a melhoria da manutenabilidade de software
Aplicação de Padrões de Projeto para a melhoria da manutenabilidade de softwareAplicação de Padrões de Projeto para a melhoria da manutenabilidade de software
Aplicação de Padrões de Projeto para a melhoria da manutenabilidade de software
Cesar Rocha

Publish-Subscribe Middlewares
Publish-Subscribe MiddlewaresPublish-Subscribe Middlewares
Publish-Subscribe Middlewares
home

5507 os principais design patterns
5507   os principais design patterns5507   os principais design patterns
5507 os principais design patterns
Andre Baltieri

Padrões de Projeto - Observer
Padrões de Projeto - ObserverPadrões de Projeto - Observer
Padrões de Projeto - Observer
Juliana Cindra

Padrão Observer (Java)
Padrão Observer (Java)Padrão Observer (Java)
Padrão Observer (Java)
Allan Denis

Design Patterns - Com Java
Design Patterns  - Com JavaDesign Patterns  - Com Java
Design Patterns - Com Java
Felipe Do Nascimento

Padrão Observador (Orientação à Objetos)
Padrão Observador (Orientação à Objetos)Padrão Observador (Orientação à Objetos)
Padrão Observador (Orientação à Objetos)
Teles Maciel

Design patterns
Design patternsDesign patterns
Design patterns
Vinícius Krolow

Gof design patterns
Gof design patternsGof design patterns
Gof design patterns
Eduardo Carvalho

Padrão de Projeto Observer
Padrão de Projeto ObserverPadrão de Projeto Observer
Padrão de Projeto Observer
Luiza Uira

Padrões de Projeto para Jogos
Padrões de Projeto para JogosPadrões de Projeto para Jogos
Padrões de Projeto para Jogos
Robson de Negreiros

Arquitetura da plataforma com o Biztalk Server
Arquitetura da plataforma com o Biztalk ServerArquitetura da plataforma com o Biztalk Server
Arquitetura da plataforma com o Biztalk Server
Markus Christen

PHP - Strings
PHP - StringsPHP - Strings
PHP - Strings
Fabio Moura Pereira

Aula de Prolog 08 - Unificação
Aula de Prolog 08 - UnificaçãoAula de Prolog 08 - Unificação
Aula de Prolog 08 - Unificação
Fabio Moura Pereira

Curso de PHP - Objetos
Curso de PHP - ObjetosCurso de PHP - Objetos
Curso de PHP - Objetos
Fabio Moura Pereira

Publisher subscriber pattern
Publisher subscriber patternPublisher subscriber pattern
Publisher subscriber patternDaeMyung Kang

Aula de Prolog 06 - Recursão
Aula de Prolog 06 - RecursãoAula de Prolog 06 - Recursão
Aula de Prolog 06 - Recursão
Fabio Moura Pereira

Aula Prolog 02
Aula Prolog 02Aula Prolog 02
Aula Prolog 02
Fabio Moura Pereira

Prolog 04 - Regras
Prolog 04 - RegrasProlog 04 - Regras
Prolog 04 - Regras
Fabio Moura Pereira

Aula Prolog 01
Aula Prolog 01Aula Prolog 01
Aula Prolog 01
Fabio Moura Pereira


Destaque (20)

Aplicação de Padrões de Projeto para a melhoria da manutenabilidade de software
Aplicação de Padrões de Projeto para a melhoria da manutenabilidade de softwareAplicação de Padrões de Projeto para a melhoria da manutenabilidade de software
Aplicação de Padrões de Projeto para a melhoria da manutenabilidade de software

Publish-Subscribe Middlewares
Publish-Subscribe MiddlewaresPublish-Subscribe Middlewares
Publish-Subscribe Middlewares

5507 os principais design patterns
5507   os principais design patterns5507   os principais design patterns
5507 os principais design patterns

Padrões de Projeto - Observer
Padrões de Projeto - ObserverPadrões de Projeto - Observer
Padrões de Projeto - Observer

Padrão Observer (Java)
Padrão Observer (Java)Padrão Observer (Java)
Padrão Observer (Java)

Design Patterns - Com Java
Design Patterns  - Com JavaDesign Patterns  - Com Java
Design Patterns - Com Java

Padrão Observador (Orientação à Objetos)
Padrão Observador (Orientação à Objetos)Padrão Observador (Orientação à Objetos)
Padrão Observador (Orientação à Objetos)

Design patterns
Design patternsDesign patterns
Design patterns

Gof design patterns
Gof design patternsGof design patterns
Gof design patterns

Padrão de Projeto Observer
Padrão de Projeto ObserverPadrão de Projeto Observer
Padrão de Projeto Observer

Padrões de Projeto para Jogos
Padrões de Projeto para JogosPadrões de Projeto para Jogos
Padrões de Projeto para Jogos

Arquitetura da plataforma com o Biztalk Server
Arquitetura da plataforma com o Biztalk ServerArquitetura da plataforma com o Biztalk Server
Arquitetura da plataforma com o Biztalk Server

PHP - Strings
PHP - StringsPHP - Strings
PHP - Strings

Aula de Prolog 08 - Unificação
Aula de Prolog 08 - UnificaçãoAula de Prolog 08 - Unificação
Aula de Prolog 08 - Unificação

Curso de PHP - Objetos
Curso de PHP - ObjetosCurso de PHP - Objetos
Curso de PHP - Objetos

Publisher subscriber pattern
Publisher subscriber patternPublisher subscriber pattern
Publisher subscriber pattern

Aula de Prolog 06 - Recursão
Aula de Prolog 06 - RecursãoAula de Prolog 06 - Recursão
Aula de Prolog 06 - Recursão

Aula Prolog 02
Aula Prolog 02Aula Prolog 02
Aula Prolog 02

Prolog 04 - Regras
Prolog 04 - RegrasProlog 04 - Regras
Prolog 04 - Regras

Aula Prolog 01
Aula Prolog 01Aula Prolog 01
Aula Prolog 01


Semelhante a Padrões de Projeto de Software

Padroes De Projeto
Padroes De ProjetoPadroes De Projeto
Padroes De Projeto
ejdn1

Projeto de Software
Projeto de SoftwareProjeto de Software
Projeto de Software
Wagner Zaparoli

Apresentação Introdução Design Patterns
Apresentação Introdução Design PatternsApresentação Introdução Design Patterns
Apresentação Introdução Design Patterns
Lucas Simões Maistro

Reutilização
ReutilizaçãoReutilização
Reutilização
emjorge

Design Patterns
Design PatternsDesign Patterns
Design Patterns
Glaucio Scheibel

Construção de Frameworks com Annotation e Reflection API em Java
Construção de Frameworks com Annotation e Reflection API em JavaConstrução de Frameworks com Annotation e Reflection API em Java
Construção de Frameworks com Annotation e Reflection API em Java
Fernando Camargo

Travalho versao final
Travalho versao finalTravalho versao final
Travalho versao final
Thiago Antonius

Padrões de design orientado a objetos
Padrões de design orientado a objetosPadrões de design orientado a objetos
Padrões de design orientado a objetos
Glauco Vinicius Argentino de Oliveira

Programação Oritentada a Aspecto
Programação Oritentada a AspectoProgramação Oritentada a Aspecto
Programação Oritentada a Aspecto
Benicio Ávila

Apresentação versão 1.5
Apresentação   versão 1.5Apresentação   versão 1.5
Apresentação versão 1.5
oliveiraprog

TEES - MDA Apresentação Final
TEES - MDA Apresentação FinalTEES - MDA Apresentação Final
TEES - MDA Apresentação Final
guestc7f5eb

Análise de sistemas oo 1
Análise de sistemas oo   1Análise de sistemas oo   1
Análise de sistemas oo 1
Maurício Linhares

Mda Apresentacao
Mda ApresentacaoMda Apresentacao
Mda Apresentacao
guestff06a

Padrões de projeto - Adapter, Proxy, Composite e Bridge
Padrões de projeto - Adapter, Proxy, Composite e BridgePadrões de projeto - Adapter, Proxy, Composite e Bridge
Padrões de projeto - Adapter, Proxy, Composite e Bridge
Lorran Pegoretti

Módulo 9 - Introdução à Programação Orientada a Objectos
Módulo 9 - Introdução à Programação Orientada a Objectos Módulo 9 - Introdução à Programação Orientada a Objectos
Módulo 9 - Introdução à Programação Orientada a Objectos
Luis Ferreira

UMLIntro.pptx
UMLIntro.pptxUMLIntro.pptx
UMLIntro.pptx
RicardoMarciano5

Evolução do .NET Framework e do Visual Basic
Evolução do .NET Framework e do Visual BasicEvolução do .NET Framework e do Visual Basic
Evolução do .NET Framework e do Visual Basic
Ricardo Guerra Freitas

Design Patterns
Design PatternsDesign Patterns
Design Patterns
Leonardo Lucas Lana

Intro padroesprojetoadaptertemplateobserver
Intro padroesprojetoadaptertemplateobserverIntro padroesprojetoadaptertemplateobserver
Intro padroesprojetoadaptertemplateobserver
Eduardo Jorge

Padrões de projetos
Padrões de projetosPadrões de projetos
Padrões de projetos
Gustavo Souza


Semelhante a Padrões de Projeto de Software (20)

Padroes De Projeto
Padroes De ProjetoPadroes De Projeto
Padroes De Projeto

Projeto de Software
Projeto de SoftwareProjeto de Software
Projeto de Software

Apresentação Introdução Design Patterns
Apresentação Introdução Design PatternsApresentação Introdução Design Patterns
Apresentação Introdução Design Patterns

Reutilização
ReutilizaçãoReutilização
Reutilização

Design Patterns
Design PatternsDesign Patterns
Design Patterns

Construção de Frameworks com Annotation e Reflection API em Java
Construção de Frameworks com Annotation e Reflection API em JavaConstrução de Frameworks com Annotation e Reflection API em Java
Construção de Frameworks com Annotation e Reflection API em Java

Travalho versao final
Travalho versao finalTravalho versao final
Travalho versao final

Padrões de design orientado a objetos
Padrões de design orientado a objetosPadrões de design orientado a objetos
Padrões de design orientado a objetos

Programação Oritentada a Aspecto
Programação Oritentada a AspectoProgramação Oritentada a Aspecto
Programação Oritentada a Aspecto

Apresentação versão 1.5
Apresentação   versão 1.5Apresentação   versão 1.5
Apresentação versão 1.5

TEES - MDA Apresentação Final
TEES - MDA Apresentação FinalTEES - MDA Apresentação Final
TEES - MDA Apresentação Final

Análise de sistemas oo 1
Análise de sistemas oo   1Análise de sistemas oo   1
Análise de sistemas oo 1

Mda Apresentacao
Mda ApresentacaoMda Apresentacao
Mda Apresentacao

Padrões de projeto - Adapter, Proxy, Composite e Bridge
Padrões de projeto - Adapter, Proxy, Composite e BridgePadrões de projeto - Adapter, Proxy, Composite e Bridge
Padrões de projeto - Adapter, Proxy, Composite e Bridge

Módulo 9 - Introdução à Programação Orientada a Objectos
Módulo 9 - Introdução à Programação Orientada a Objectos Módulo 9 - Introdução à Programação Orientada a Objectos
Módulo 9 - Introdução à Programação Orientada a Objectos

UMLIntro.pptx
UMLIntro.pptxUMLIntro.pptx
UMLIntro.pptx

Evolução do .NET Framework e do Visual Basic
Evolução do .NET Framework e do Visual BasicEvolução do .NET Framework e do Visual Basic
Evolução do .NET Framework e do Visual Basic

Design Patterns
Design PatternsDesign Patterns
Design Patterns

Intro padroesprojetoadaptertemplateobserver
Intro padroesprojetoadaptertemplateobserverIntro padroesprojetoadaptertemplateobserver
Intro padroesprojetoadaptertemplateobserver

Padrões de projetos
Padrões de projetosPadrões de projetos
Padrões de projetos


Mais de Fabio Moura Pereira

Haskell - Introdução
Haskell - IntroduçãoHaskell - Introdução
Haskell - Introdução
Fabio Moura Pereira

05 - Sincronização de Threads - I
05 - Sincronização de Threads - I05 - Sincronização de Threads - I
05 - Sincronização de Threads - I
Fabio Moura Pereira

04 - Gerenciamento de Threads - II
04 -  Gerenciamento de Threads - II04 -  Gerenciamento de Threads - II
04 - Gerenciamento de Threads - II
Fabio Moura Pereira

Aula de Prolog 07 - Estruturas de Dados
Aula de Prolog 07 - Estruturas de DadosAula de Prolog 07 - Estruturas de Dados
Aula de Prolog 07 - Estruturas de Dados
Fabio Moura Pereira

Aula Prolog 09 - Listas
Aula Prolog 09 - ListasAula Prolog 09 - Listas
Aula Prolog 09 - Listas
Fabio Moura Pereira

Aula Prolog - 05
Aula Prolog - 05Aula Prolog - 05
Aula Prolog - 05
Fabio Moura Pereira

Programação Concorrente - Gerenciamento de Threads - Parte II
Programação Concorrente - Gerenciamento de Threads - Parte IIProgramação Concorrente - Gerenciamento de Threads - Parte II
Programação Concorrente - Gerenciamento de Threads - Parte II
Fabio Moura Pereira

Aula Prolog 03
Aula Prolog 03Aula Prolog 03
Aula Prolog 03
Fabio Moura Pereira

Programação Concorrente - Gerenciamento de Threads - Parte I
Programação Concorrente - Gerenciamento de Threads - Parte IProgramação Concorrente - Gerenciamento de Threads - Parte I
Programação Concorrente - Gerenciamento de Threads - Parte I
Fabio Moura Pereira

Programação Concorrente - Objetos e Concorrência
Programação Concorrente - Objetos e ConcorrênciaProgramação Concorrente - Objetos e Concorrência
Programação Concorrente - Objetos e Concorrência
Fabio Moura Pereira

Programação Concorrente - Introdução
Programação Concorrente - IntroduçãoProgramação Concorrente - Introdução
Programação Concorrente - Introdução
Fabio Moura Pereira

Aula Persistência 01 (Java)
Aula Persistência 01 (Java)Aula Persistência 01 (Java)
Aula Persistência 01 (Java)
Fabio Moura Pereira

Aula Tratamento de Exceções
Aula Tratamento de ExceçõesAula Tratamento de Exceções
Aula Tratamento de Exceções
Fabio Moura Pereira

Aula Interface Gráfica do Usuário
Aula Interface Gráfica do UsuárioAula Interface Gráfica do Usuário
Aula Interface Gráfica do Usuário
Fabio Moura Pereira

Aula Java Swing
Aula Java SwingAula Java Swing
Aula Java Swing
Fabio Moura Pereira

Aula - Interfaces e Estilos de Interação
Aula - Interfaces e Estilos de InteraçãoAula - Interfaces e Estilos de Interação
Aula - Interfaces e Estilos de Interação
Fabio Moura Pereira

Aula Desenvolvimento de Jogos - Game Engine (Motor de Jogos)
Aula Desenvolvimento de Jogos - Game Engine (Motor de Jogos)Aula Desenvolvimento de Jogos - Game Engine (Motor de Jogos)
Aula Desenvolvimento de Jogos - Game Engine (Motor de Jogos)
Fabio Moura Pereira

Curso de PHP - Arrays
Curso de PHP - ArraysCurso de PHP - Arrays
Curso de PHP - Arrays
Fabio Moura Pereira

Desenvolvimento de Jogos - Game Design
Desenvolvimento de Jogos - Game DesignDesenvolvimento de Jogos - Game Design
Desenvolvimento de Jogos - Game Design
Fabio Moura Pereira

Desenvolvimento de Jogos - Mercado Parte 2
Desenvolvimento de Jogos - Mercado Parte 2Desenvolvimento de Jogos - Mercado Parte 2
Desenvolvimento de Jogos - Mercado Parte 2
Fabio Moura Pereira


Mais de Fabio Moura Pereira (20)

Haskell - Introdução
Haskell - IntroduçãoHaskell - Introdução
Haskell - Introdução

05 - Sincronização de Threads - I
05 - Sincronização de Threads - I05 - Sincronização de Threads - I
05 - Sincronização de Threads - I

04 - Gerenciamento de Threads - II
04 -  Gerenciamento de Threads - II04 -  Gerenciamento de Threads - II
04 - Gerenciamento de Threads - II

Aula de Prolog 07 - Estruturas de Dados
Aula de Prolog 07 - Estruturas de DadosAula de Prolog 07 - Estruturas de Dados
Aula de Prolog 07 - Estruturas de Dados

Aula Prolog 09 - Listas
Aula Prolog 09 - ListasAula Prolog 09 - Listas
Aula Prolog 09 - Listas

Aula Prolog - 05
Aula Prolog - 05Aula Prolog - 05
Aula Prolog - 05

Programação Concorrente - Gerenciamento de Threads - Parte II
Programação Concorrente - Gerenciamento de Threads - Parte IIProgramação Concorrente - Gerenciamento de Threads - Parte II
Programação Concorrente - Gerenciamento de Threads - Parte II

Aula Prolog 03
Aula Prolog 03Aula Prolog 03
Aula Prolog 03

Programação Concorrente - Gerenciamento de Threads - Parte I
Programação Concorrente - Gerenciamento de Threads - Parte IProgramação Concorrente - Gerenciamento de Threads - Parte I
Programação Concorrente - Gerenciamento de Threads - Parte I

Programação Concorrente - Objetos e Concorrência
Programação Concorrente - Objetos e ConcorrênciaProgramação Concorrente - Objetos e Concorrência
Programação Concorrente - Objetos e Concorrência

Programação Concorrente - Introdução
Programação Concorrente - IntroduçãoProgramação Concorrente - Introdução
Programação Concorrente - Introdução

Aula Persistência 01 (Java)
Aula Persistência 01 (Java)Aula Persistência 01 (Java)
Aula Persistência 01 (Java)

Aula Tratamento de Exceções
Aula Tratamento de ExceçõesAula Tratamento de Exceções
Aula Tratamento de Exceções

Aula Interface Gráfica do Usuário
Aula Interface Gráfica do UsuárioAula Interface Gráfica do Usuário
Aula Interface Gráfica do Usuário

Aula Java Swing
Aula Java SwingAula Java Swing
Aula Java Swing

Aula - Interfaces e Estilos de Interação
Aula - Interfaces e Estilos de InteraçãoAula - Interfaces e Estilos de Interação
Aula - Interfaces e Estilos de Interação

Aula Desenvolvimento de Jogos - Game Engine (Motor de Jogos)
Aula Desenvolvimento de Jogos - Game Engine (Motor de Jogos)Aula Desenvolvimento de Jogos - Game Engine (Motor de Jogos)
Aula Desenvolvimento de Jogos - Game Engine (Motor de Jogos)

Curso de PHP - Arrays
Curso de PHP - ArraysCurso de PHP - Arrays
Curso de PHP - Arrays

Desenvolvimento de Jogos - Game Design
Desenvolvimento de Jogos - Game DesignDesenvolvimento de Jogos - Game Design
Desenvolvimento de Jogos - Game Design

Desenvolvimento de Jogos - Mercado Parte 2
Desenvolvimento de Jogos - Mercado Parte 2Desenvolvimento de Jogos - Mercado Parte 2
Desenvolvimento de Jogos - Mercado Parte 2


Último

1ª LEI DE OHN, CARACTERISTICAS IMPORTANTES.
1ª LEI DE OHN, CARACTERISTICAS IMPORTANTES.1ª LEI DE OHN, CARACTERISTICAS IMPORTANTES.
1ª LEI DE OHN, CARACTERISTICAS IMPORTANTES.
LeticiaRochaCupaiol

7133lllllllllllllllllllllllllllll67.pptx
7133lllllllllllllllllllllllllllll67.pptx7133lllllllllllllllllllllllllllll67.pptx
7133lllllllllllllllllllllllllllll67.pptx
LEANDROSPANHOL1

A SOCIOLOGIA E O TRABALHO: ANÁLISES E VIVÊNCIAS
A SOCIOLOGIA E O TRABALHO: ANÁLISES E VIVÊNCIASA SOCIOLOGIA E O TRABALHO: ANÁLISES E VIVÊNCIAS
A SOCIOLOGIA E O TRABALHO: ANÁLISES E VIVÊNCIAS
HisrelBlog

Testes + soluções_Mensagens12 )11111.pdf
Testes + soluções_Mensagens12 )11111.pdfTestes + soluções_Mensagens12 )11111.pdf
Testes + soluções_Mensagens12 )11111.pdf
lveiga112

UFCD_3546_Prevenção e primeiros socorros_geriatria.pdf
UFCD_3546_Prevenção e primeiros socorros_geriatria.pdfUFCD_3546_Prevenção e primeiros socorros_geriatria.pdf
UFCD_3546_Prevenção e primeiros socorros_geriatria.pdf
Manuais Formação

Pintura Romana .pptx
Pintura Romana                     .pptxPintura Romana                     .pptx
Pintura Romana .pptx
TomasSousa7

Introdução à Sociologia: caça-palavras na escola
Introdução à Sociologia: caça-palavras na escolaIntrodução à Sociologia: caça-palavras na escola
Introdução à Sociologia: caça-palavras na escola
Professor Belinaso

Atividade letra da música - Espalhe Amor, Anavitória.
Atividade letra da música - Espalhe  Amor, Anavitória.Atividade letra da música - Espalhe  Amor, Anavitória.
Atividade letra da música - Espalhe Amor, Anavitória.
Mary Alvarenga

A QUESTÃO ANTROPOLÓGICA: O QUE SOMOS OU QUEM SOMOS.pdf
A QUESTÃO ANTROPOLÓGICA: O QUE SOMOS OU QUEM SOMOS.pdfA QUESTÃO ANTROPOLÓGICA: O QUE SOMOS OU QUEM SOMOS.pdf
A QUESTÃO ANTROPOLÓGICA: O QUE SOMOS OU QUEM SOMOS.pdf
AurelianoFerreirades2

D20 - Descritores SAEB de Língua Portuguesa
D20 - Descritores SAEB de Língua PortuguesaD20 - Descritores SAEB de Língua Portuguesa
D20 - Descritores SAEB de Língua Portuguesa
eaiprofpolly

PP Slides Lição 11, Betel, Ordenança para exercer a fé, 2Tr24.pptx
PP Slides Lição 11, Betel, Ordenança para exercer a fé, 2Tr24.pptxPP Slides Lição 11, Betel, Ordenança para exercer a fé, 2Tr24.pptx
PP Slides Lição 11, Betel, Ordenança para exercer a fé, 2Tr24.pptx
LuizHenriquedeAlmeid6

Leonardo da Vinci .pptx
Leonardo da Vinci                  .pptxLeonardo da Vinci                  .pptx
Leonardo da Vinci .pptx
TomasSousa7

Rimas, Luís Vaz de Camões. pptx
Rimas, Luís Vaz de Camões.          pptxRimas, Luís Vaz de Camões.          pptx
Rimas, Luís Vaz de Camões. pptx
TomasSousa7

Vogais Ilustrados para alfabetização infantil
Vogais Ilustrados para alfabetização infantilVogais Ilustrados para alfabetização infantil
Vogais Ilustrados para alfabetização infantil
mamaeieby

Estrutura Pedagógica - Laboratório de Educação a Distância.ppt
Estrutura Pedagógica - Laboratório de Educação a Distância.pptEstrutura Pedagógica - Laboratório de Educação a Distância.ppt
Estrutura Pedagógica - Laboratório de Educação a Distância.ppt
livrosjovert

Atividades de Inglês e Espanhol para Imprimir - Alfabetinho
Atividades de Inglês e Espanhol para Imprimir - AlfabetinhoAtividades de Inglês e Espanhol para Imprimir - Alfabetinho
Atividades de Inglês e Espanhol para Imprimir - Alfabetinho
MateusTavares54

Potenciação e Radiciação de Números Racionais
Potenciação e Radiciação de Números RacionaisPotenciação e Radiciação de Números Racionais
Potenciação e Radiciação de Números Racionais
wagnermorais28

Redação e Leitura_7º ano_58_Produção de cordel .pptx
Redação e Leitura_7º ano_58_Produção de cordel .pptxRedação e Leitura_7º ano_58_Produção de cordel .pptx
Redação e Leitura_7º ano_58_Produção de cordel .pptx
DECIOMAURINARAMOS

cronograma-enem-2024-planejativo-estudos.pdf
cronograma-enem-2024-planejativo-estudos.pdfcronograma-enem-2024-planejativo-estudos.pdf
cronograma-enem-2024-planejativo-estudos.pdf
todorokillmepls

UFCD_10145_Enquadramento do setor farmacêutico_indice.pdf
UFCD_10145_Enquadramento do setor farmacêutico_indice.pdfUFCD_10145_Enquadramento do setor farmacêutico_indice.pdf
UFCD_10145_Enquadramento do setor farmacêutico_indice.pdf
Manuais Formação


Último (20)

1ª LEI DE OHN, CARACTERISTICAS IMPORTANTES.
1ª LEI DE OHN, CARACTERISTICAS IMPORTANTES.1ª LEI DE OHN, CARACTERISTICAS IMPORTANTES.
1ª LEI DE OHN, CARACTERISTICAS IMPORTANTES.

7133lllllllllllllllllllllllllllll67.pptx
7133lllllllllllllllllllllllllllll67.pptx7133lllllllllllllllllllllllllllll67.pptx
7133lllllllllllllllllllllllllllll67.pptx

A SOCIOLOGIA E O TRABALHO: ANÁLISES E VIVÊNCIAS
A SOCIOLOGIA E O TRABALHO: ANÁLISES E VIVÊNCIASA SOCIOLOGIA E O TRABALHO: ANÁLISES E VIVÊNCIAS
A SOCIOLOGIA E O TRABALHO: ANÁLISES E VIVÊNCIAS

Testes + soluções_Mensagens12 )11111.pdf
Testes + soluções_Mensagens12 )11111.pdfTestes + soluções_Mensagens12 )11111.pdf
Testes + soluções_Mensagens12 )11111.pdf

UFCD_3546_Prevenção e primeiros socorros_geriatria.pdf
UFCD_3546_Prevenção e primeiros socorros_geriatria.pdfUFCD_3546_Prevenção e primeiros socorros_geriatria.pdf
UFCD_3546_Prevenção e primeiros socorros_geriatria.pdf

Pintura Romana .pptx
Pintura Romana                     .pptxPintura Romana                     .pptx
Pintura Romana .pptx

Introdução à Sociologia: caça-palavras na escola
Introdução à Sociologia: caça-palavras na escolaIntrodução à Sociologia: caça-palavras na escola
Introdução à Sociologia: caça-palavras na escola

Atividade letra da música - Espalhe Amor, Anavitória.
Atividade letra da música - Espalhe  Amor, Anavitória.Atividade letra da música - Espalhe  Amor, Anavitória.
Atividade letra da música - Espalhe Amor, Anavitória.

A QUESTÃO ANTROPOLÓGICA: O QUE SOMOS OU QUEM SOMOS.pdf
A QUESTÃO ANTROPOLÓGICA: O QUE SOMOS OU QUEM SOMOS.pdfA QUESTÃO ANTROPOLÓGICA: O QUE SOMOS OU QUEM SOMOS.pdf
A QUESTÃO ANTROPOLÓGICA: O QUE SOMOS OU QUEM SOMOS.pdf

D20 - Descritores SAEB de Língua Portuguesa
D20 - Descritores SAEB de Língua PortuguesaD20 - Descritores SAEB de Língua Portuguesa
D20 - Descritores SAEB de Língua Portuguesa

PP Slides Lição 11, Betel, Ordenança para exercer a fé, 2Tr24.pptx
PP Slides Lição 11, Betel, Ordenança para exercer a fé, 2Tr24.pptxPP Slides Lição 11, Betel, Ordenança para exercer a fé, 2Tr24.pptx
PP Slides Lição 11, Betel, Ordenança para exercer a fé, 2Tr24.pptx

Leonardo da Vinci .pptx
Leonardo da Vinci                  .pptxLeonardo da Vinci                  .pptx
Leonardo da Vinci .pptx

Rimas, Luís Vaz de Camões. pptx
Rimas, Luís Vaz de Camões.          pptxRimas, Luís Vaz de Camões.          pptx
Rimas, Luís Vaz de Camões. pptx

Vogais Ilustrados para alfabetização infantil
Vogais Ilustrados para alfabetização infantilVogais Ilustrados para alfabetização infantil
Vogais Ilustrados para alfabetização infantil

Estrutura Pedagógica - Laboratório de Educação a Distância.ppt
Estrutura Pedagógica - Laboratório de Educação a Distância.pptEstrutura Pedagógica - Laboratório de Educação a Distância.ppt
Estrutura Pedagógica - Laboratório de Educação a Distância.ppt

Atividades de Inglês e Espanhol para Imprimir - Alfabetinho
Atividades de Inglês e Espanhol para Imprimir - AlfabetinhoAtividades de Inglês e Espanhol para Imprimir - Alfabetinho
Atividades de Inglês e Espanhol para Imprimir - Alfabetinho

Potenciação e Radiciação de Números Racionais
Potenciação e Radiciação de Números RacionaisPotenciação e Radiciação de Números Racionais
Potenciação e Radiciação de Números Racionais

Redação e Leitura_7º ano_58_Produção de cordel .pptx
Redação e Leitura_7º ano_58_Produção de cordel .pptxRedação e Leitura_7º ano_58_Produção de cordel .pptx
Redação e Leitura_7º ano_58_Produção de cordel .pptx

cronograma-enem-2024-planejativo-estudos.pdf
cronograma-enem-2024-planejativo-estudos.pdfcronograma-enem-2024-planejativo-estudos.pdf
cronograma-enem-2024-planejativo-estudos.pdf

UFCD_10145_Enquadramento do setor farmacêutico_indice.pdf
UFCD_10145_Enquadramento do setor farmacêutico_indice.pdfUFCD_10145_Enquadramento do setor farmacêutico_indice.pdf
UFCD_10145_Enquadramento do setor farmacêutico_indice.pdf


Padrões de Projeto de Software

  • 1. Padrões de Projeto de Software Algoritmos e Programação II Fábio M. Pereira
  • 2. Roteiro Introdução: ◦O que são padrões de projeto? ◦Motivação Conceitos básicos: ◦Atributos ◦Problemas ◦Seleção ◦Uso Tipos Exemplos
  • 3. Introdução Engenharia de Software trata: ◦Metodologia para desenvolvimento de sistemas ◦Linguagem de Modelagem para o projeto de software Dificuldades: ◦Falta de experiência ◦Dificuldade de combinação de todos os elementos “Estudos de Casos” são uma fonte bastante rica para a solução de problemas de projeto, mesmo para projetistas experientes
  • 4. Padrões de projeto de SW Padrões de Projeto de Software ou Design Patterns descrevem soluções para problemas recorrentes no desenvolvimento de sistemas de software orientados a objetos ◦Pelo fato de ser recorrente, vale a pena que seja estudada e documentada Os padrões de projeto visam facilitar a reutilização de soluções na fase de projeto do software Também resultam em um vocabulário comum de projeto, facilitando comunicação, documentação e aprendizado dos sistemas de software O que faz um padrão de projeto? ◦Nomeia, abstrai e identifica os aspectos-chave de uma estrutura de projeto comum para torná-la útil para a criação de um projeto orientado a objetos reutilizável
  • 5. Outras vantagens Aumento da comunicação entre times e aprendizagem individual Aumento da capacidade de modificação e de manutenção de código Aumento do entendimento de princípios de projeto básicos em orientação a objetos (encapsulamento, herança e polimorfismo) Adoção de estratégias melhores mesmo quando padrões não estão presentes Aprendizado de melhores alternativas para problemas complexos, principalmente aqueles com grandes hierarquias
  • 6. Problemas solucionados por padrões Procurando objetos apropriados Determinando a granularidade dos objetos Especificando interfaces dos objetos Especificando implementações dos objetos ◦Herança de classe versus herança de interface ◦Programando para uma interface, não para uma implementação Colocando os mecanismos de reutilização para funcionar ◦Herança versus composição ◦Delegação ◦Herança versus tipos parametrizados
  • 7. Problemas solucionados por padrões Relacionando estruturas de tempo de execução e de tempo de compilação Projetando para mudanças Dependências de operações específicas, plataformas de software e hardware, de representações ou implementações de objetos e algorítmicas Acoplamento forte Incapacidade na alteração de classes ◦Programas de aplicações ◦Bibliotecas de classes (toolkits) ◦Conjuntos de classes (frameworks)
  • 8. Atributos Nome ◦Referência que descreve de forma bastante sucinta o padrão Problema ◦Motivação, intenção e objetivos, aplicabilidade ◦Apresenta o contexto do padrão e quando ele pode ser usado Solução ◦Estrutura, participantes, exemplo de código ◦Descreve a solução e os elementos que a compõem Consequências e padrões relacionados ◦Analisa os resultados, vantagens e desvantagens obtidos com a aplicação do padrão
  • 9. Como selecionar um padrão de projeto? Considere como os padrões de projeto solucionam problemas de projeto Examine as seções de descrição do problema de cada padrão Estude como os padrões se inter-relacionam Estude padrões de finalidades semelhantes Examine uma causa de reformulação de projeto Considere o que deveria ser variável no seu projeto
  • 10. Como usar um padrão de projeto? Leia o padrão por inteiro, uma vez, para obter uma visão geral Estude as seções de descrição do problema e do padrão Olhe exemplos de código do padrão Escolha nomes para os participantes do padrão que tenham sentido no contexto da aplicação Defina as classes Defina nomes específicos da aplicação para operações no padrão Implemente as operações para suportar as responsabilidades e colaborações presentes
  • 11. Tipos de padrões de projeto Em geral os padrões de projeto podem ser classificados em três diferentes tipos: ◦Padrões de criação Abstraem o processo de criação de objetos a partir da instanciação de classes Abstract Factory, Factory Method, Sigleton, Builder, Prototype ◦Padrões estruturais Tratam da forma como classes e objetos estão organizados para a formação de estruturas maiores Adaptor, Decorator, Proxy, Bridge, Facade, Composite, Flyweight ◦Padrões comportamentais Preocupam-se com algoritmos e a atribuição de responsabilidades entre objetos Chain of Responsibility, Mediator, Strategy, Command, Memento, Template Method, Interpreter, Observer, Visitor, Iterator, State
  • 12. Tipos de padrões de projeto Podem ser subclassificados em: ◦Padrões de classes Em geral estáticos, definidos em tempo de compilação ◦Padrões de objetos Em geral dinâmicos, definidos em tempo de execução
  • 13. Padrões GoF (Gang of Four) Design Patterns: Elements of Reusable Object-Oriented Software (ISBN 0- 201-63361-2) is a software engineering book describing recurring solutions to common problems in software design. The book's authors are Erich Gamma, Richard Helm, Ralph Johnson and John Vlissides with a foreword by Grady Booch. They are often referred to as the Gang of Four, or GoF. The book is divided into two parts, with the first two chapters exploring the capabilities and pitfalls of object-oriented programming, and the remaining chapters describing 23 classic software design patterns. The book includes examples in C++ and Smalltalk. It won a Jolt productivity award, and Software Development productivity award in 1994. The original publication date of the book was October 21, 1994 with a 1995 copyright, and as of April 2007, the book was in its 36th printing. The book was first made available to the public at OOPSLA meeting held in Portland, Oregon in October 1994. It has been highly influential to the field of software engineering and is regarded as an important source for object-oriented design theory and practice. More than 500,000 copies have been sold in English and in 13 other languages. Wikipedia
  • 14. Padrões de Projeto de Criação - Abstract Factory - Builder - Factory Method - Prototype - Singleton
  • 15. Abstract Factory Fornece uma interface para a criação de famílias de objetos relacionados ou dependentes sem especificar suas classes concretas Algumas vezes vários objetos precisam ser instanciados em uma maneira coordenada Por exemplo, ◦Quando lidamos com interfaces do usuário, o sistema pode precisar usar um conjunto de objetos para trabalhar em um sistema operacional e um outro conjunto de objetos para trabalhar em um sistema operacional diferente ◦Transportabilidade entre diferentes sistemas de interfaces gráficas (Windows, Motif, MacOS)
  • 17. Builder Separa a construção (geralmente passo a passo) de um objeto complexo da sua representação, de modo que o mesmo processo de construção possa criar diferentes representações Permite que um objeto cliente construa um objeto complexo especificando apenas o seu tipo e o seu conteúdo ◦O cliente é blindado dos detalhes da construção do objeto Exemplos: ◦O problema de construir um programa que realize gateway para e-mails O programa recebe mensagens que estão no formato MIME 3 e encaminha as mensagens para diferentes tipos de sistemas de e-mail ◦Conversão de formatos de texto em editores
  • 18. MessageBuilder is an abstract builder class. It defines methods that correspond to the various header fields and body types that MIME supports. It declares abstract methods that correspond to required header fields and the most common body types. It declares these methods abstract because all concrete subclasses of MessageBuilder should define these methods. However, some of the optional header fields such as organization and fancier body types such as Image/Jpeg may not be supported in all message formats, so the MessageBuilder class provides do-nothing implementations of these methods.
  • 19. The MessageBuilder class also defines a class method called getInstance. A MIMEParser object passes the get Instance method the destination address of the message it is parsing. From the message's destination address, the getInstance method determines the message format needed for the new message. It returns an instance of the subclass of Message-Builder appropriate for the format of the new message to the MIMEParser object. The MAPIBuilder and PROFSBuilder classes are concrete builder classes for building Messaging Application Programming Interface (MAPI) and PROFS (a registered trademark of the IBM corporation) messages, respectively. The builder classes create product objects that implement the OutboundMsgIF interface. This interface defines a method called send that is intended to send the e-mail message wherever it is supposed to go. 1.A MessageManager object receives an e-mail message. 1.1 The MessageManager object calls the MIMEParser class's parse method. It will return an OutboundMessageIF object that encapsulates the new message in the needed format. 1.1.1 The MIMEParser object calls the MessageBuilder class's getInstance method, passing it the destination email address. By analyzing the address, the method selects a concrete subclass of the MessageBuilder class and creates an instance of it. 1.1.2 The MIMEParser object passes the destination email address to the MessageBuilder object's to method. 1.1.3 The MIMEParser object passes the originating email address to the MessageBuilder object's from method. 1.1.4 The MIMEParser object passes the email message's simple content to object's plainText method. 1.1.5 The MIMEParser object passes the email message's attached jpeg image to the MessageBuilder object's jpegImage method. 1.1.6 calls MessageBuilder object's getOutboundMsg method to complete and fetch the new message. 1.2 The MessageManager object calls the OutboundMsg object's send method. This sends the message off and completes the message processing.
  • 20. Factory Method Define uma interface para criar um objeto, mas deixa as subclasses decidirem qual classe será instanciada Permite a uma classe postergar a instanciação de subclasses Bastante utilizado em toolkits e frameworks para a instanciação de objetos
  • 21. Factory Method ProductIF. The objects created using this pattern must implement an interface in this role. ConcreteProduct1, ConcreteProduct2, and so on. Classes in this role are instantiated by a Factory object. Classes in this role must implement the ProductIF interface. CreationRequester. A class in this role is an application-independent class that needs to create application-specific classes. It does so indirectly through an instance of a class that implements the FactoryIF interface. FactoryIF. This is an application- independent interface. Objects that create ProductIF objects on behalf of CreationRequester objects must implement this interface. Interfaces of this sort declare a method that can be called by a CreationRequester object to create concrete product objects. The arguments this method takes are discussed under the Implementation section for this pattern. Interfaces filling this role will typically have a name that includes the word Factory, such as DocumentFactoryIF or ImageFactoryIF. Factory. This is an application-specific class that implements the appropriate FactoryIF interface and has a method to create ConcreteProduct objects. Classes filling this role will typically have a name, such as DocumentFactory or ImageFactory, that contains the word Factory.
  • 22. Factory Method Sem Factory Method
  • 23. Prototype Especifica os tipos de objetos a serem criados usando uma instância como protótipo e cria novos objetos copiando este protótipo Permite que um objeto crie objetos customizados sem conhecer a sua classe exata ou os detalhes de como eles serão criados ◦Objetos a serem utilizados como protótipos devem possuir um método (clone) que retorna um novo objeto que é uma cópia do objeto original Exemplo: ◦Criação de objetos de desenho CAD a partir de protótipos previamente criados
  • 24. Prototype. Classes in this role implement the PrototypeIF interface and are instantiated for the purpose of being cloned by the client. Classes in this role are commonly abstract classes with a number of concrete subclasses. PrototypeIF. All prototype objects must implement the interface that is in this role. The client class interacts with prototype objects through this interface. Interfaces in this role should extend the Cloneable interface so that all objects that implement the interface can be cloned. PrototypeBuilder. This corresponds to any class instantiated to supply prototypical objects to the client object. Such classes should have a name that denotes the type of prototypical object that they build, such as SymbolBuilder. A PrototypeBuilder object creates Prototype objects. It passes each newly created Prototype object to a Client object's registerPrototype method. Client. The client class represents the rest of the program for the purposes of the Prototype pattern. The client class needs to create objects that it knows little about. Client classes will have a method that can be called to add a prototypical object to a client object's collection. In Figure 5.14, this method is indicated with the name registerPrototype. However, a name that reflects the sort of object being prototyped, such as registerSymbol, is more appropriate in an actual implementation.
  • 25.
  • 26. O padrão Singleton Objetivo ◦Queremos apenas uma instância de um objeto, mas não existe um objeto global que controla a instanciação deste objeto ◦Queremos também garantir que todas as entidades estão usando a mesma instância deste objeto Problema ◦Vários objeto clientes diferentes precisam referenciar a mesma coisa, e queremos garantir que não exista mais que uma dela Solução ◦Garantir uma única instância Consequências ◦Clientes não precisam se preocupar se uma instância do Singleton existe pois o controle é feito internamente Implementação ◦Adicione um membro estático privado da classe que referencia o objeto desejado (inicialmente = null) ◦Adicione um método estático público que instancia esta classe se este membro é null (e atribui o valor do membro) e retorna o valor do membro ◦Adicione o estado do construtor para privado ou protegido de maneira que ninguém poderá instanciar a classe diretamente e sobrepor o mecanismo do construtor estático
  • 27. Estrutura genérica do padrão Singleton / Exemplo Java Singleton - static instance - singleton Data + static getInstance() + SingletonOperation() + getSingletonData() Return instance public class USTax extends Tax { private static USTax instance; private USTax() { } public static USTax getInstance() { if (instance== null) instance= new USTax(); return instance; } }
  • 28. Padrões de Projeto Estruturais - Adapter - Bridge - Composite - Decorator - Façade - Flyweight - Proxy
  • 29. Adapter Converte a interface de uma classe em outra interface esperada pelos clientes Permite que certas classes trabalhem em conjunto, pois de outra forma seria impossível por causa de suas interfaces incompatíveis Exemplo: ◦Wrapper – usado para adaptar a interface de classes
  • 31. Supondo que eu tenha: E queira adicionar... Utilizando Adapter (reuso da classe XXCircle)
  • 32. Bridge Separa uma abstração da sua implementação, de modo que as duas possam variar independentemente
  • 33. Composite Compõe objetos em estrutura de árvore para representar hierarquias do tipo partes-todo Permite que os clientes da estrutura tratem objetos individuais e composições de objetos de maneira uniforme
  • 35. Decorator Atribui responsabilidades adicionais a um objeto dinamicamente Fornece uma alternativa flexível à utilização de subclasses para a extensão de funcionalidades Permite a criação de uma cadeia de objetos que iniciam com o objeto decorator, o objeto responsável pela nova funcionalidade e termina com o objeto original
  • 37. Exemplo Then myFactory.getComponent returns return( new Header1( new Footer1 ( new SalesTicket())));
  • 38. O padrão Facade Objetivo ◦Desejamos simplificar como usar um sistema existente, precisamos definir a nossa própria interface Problema ◦Precisamos utilizar apenas uma parte de um sistema complexo ou precisamos interagir com o sistema de uma maneira em particular Solução ◦A Facade apresenta uma nova interface para o cliente de um sistema existente Consequências ◦A Facade simplifica o uso do subsistema requerido ◦Como ela não é completa, certas funcionalidades podem não estar disponíveis para o cliente Implementação ◦Define uma nova classe (ou classes) que possui a interface necessária ◦Esta nova classe utiliza o sistema existente
  • 39. O padrão Facade Classes do subsistema Facade
  • 40. Exemplo de Facade – Antes Database Model Element Cliente A Cliente B
  • 41. Exemplo de Facade – Depois Database Model Element Cliente A Cliente B Database Facade
  • 42. Flyweight e Proxy Flyweight ◦Usa compartilhamento para suportar grandes quantidades de objetos, de granularidade fina, de maneira eficiente ◦Empregado em sistemas com grande número de objetos Proxy ◦Fornece um objeto representante ou um marcador de outro objeto para controlar o acesso ao mesmo ◦Empregado em algumas implementações de CORBA
  • 43. Padrões de Projeto Comportamentais - Chain of Responsibility - Command - Interpreter - Iterator - Mediator - Memento - Observer - State - Strategy - Template Method - Visitor
  • 44. Chain of Responsibility Evita o acoplamento entre o remetente de uma solicitação e o destinatário da solicitação, dando a mais de um objeto a chance de tratar a solicitação Encadeia os objetos receptores e passa a solicitação ao longo da cadeia até que um objeto a trate Utilizado no tratamento de eventos de usuários
  • 46. Command Encapsula uma solicitação como um objeto, permitindo a parametrização de clientes com diferentes solicitações, o enfileiramento e o registro de solicitações e o suporte a operações que possam ser, por exemplo, desfeitas Utilizado para da suporte a “desfazer”
  • 47. Interpreter Dada uma linguagem, define uma representação para sua gramática juntamente com um interpretador que usa a representação para interpretar sentenças nesta linguagem Utilizado para interpretar uma linguagem com uma árvore sintática abstrata, como em compiladores de linguagens orientadas a objetos
  • 48. Iterator Fornece uma maneira de acessar sequencialmente os elementos de um objeto agregado sem expor sua representação subjacente Utilizado, por exemplo, na C++ Standard Template Library
  • 50. Mediator Define um objeto que encapsula a interação entre um conjunto de objetos Promove o acoplamento fraco ao evitar que os objetos se refiram explicitamente uns aos outros, permitindo a variação das interações independentemente Utilizado na arquitetura de aplicações Smalltalk
  • 51. Memento Sem violar a encapsulação, captura e externaliza um estado interno de um objeto, de modo que o mesmo possa posteriormente ser restaurado para este estado Utilizado para armazenar um instantâneo do estado do objeto sem romper sua encapsulação
  • 52. O padrão Observer Objetivo ◦Define uma dependência um-para-muitos entre objetos de maneira que quando um objeto muda de estado, todas as suas dependências são notificadas e atualizadas automaticamente Problema ◦Precisamos notificar uma lista variável de objetos quando um evento ocorre Solução ◦Observers delegam a responsabilidade pelo monitoramento de um evento a um objeto central (Subject) Consequências ◦Subjects podem avisar Observers sobre evento que eles não precisam conhecer Implementação ◦Objetos que precisam ser notificados (Observers) devem ser associados ao objeto que está observando (Subject) pela ocorrência do evento ou que dispara o evento ◦Quando o evento ocorre, o Subject avisa ao Observer
  • 53. Estrutura genérica do padrão Observer
  • 54. Exemplo – hard coding Classe Responsabilidade Customer Quando um cliente é adicionado, este objeto irá fazer uma chamada aos outros objetos para ter a ação desejada WelcomeLetter Cria cartas de boas vindas para que os clientes saibam que foram adicionados ao sistema AddrVerification Verifica o endereço de qualquer cliente que o peça
  • 55. Exemplo – com Observer
  • 56. State Permite que um objeto altere seu comportamento quando seu estado interno muda O objeto parecerá ter mudado sua classe Utilizado em algumas implementações a pilha TCP/IP
  • 57. Strategy Define uma família de algoritmos, encapsula cada um deles e os faz intercambiáveis Permite que o algoritmo varie independentemente dos clientes que o utilizam Utilizado em alguns sistemas de otimização
  • 58. Template Method Define o esqueleto de um algoritmo em uma operação, postergando a definição de alguns passos para subclasses Permite que as subclasses redefinam certos passos de um algoritmo sem mudar sua estrutura Utilizado em arquiteturas Application/Document/View
  • 59. Visitor Representa uma operação a ser executada sobre os elementos de uma estrutura de objetos Permite a definição de uma nova operação sem mudar as classes dos elementos sobre os quais opera Utilizado para executar uma série de operações sobre objetos que possuem interfaces diferentes, sem poluir a interface dos mesmos
  • 60. Referências “The Gang of Four”. Padrões de Projeto: Soluções Reutilizáveis de Software Orientado a Objetos. Shalloway, A., Trott, J. R. Design Patterns Explained: A New Perspective on Object-Oriented Design 2nd ed. Addison Wesley Professional, 2004. Deschamps, F. Padrões de Projeto: Uma Introdução. S2i, DAS, UFSC. Grand, M. Patterns in Java Vol. 1: A Catalog of Reusable Design Patterns Illustrated with UML 2nd ed. Wiley, 2002.
  • 61. Padrões de Projeto de Software Algoritmos e Programação II Fábio M. Pereira
