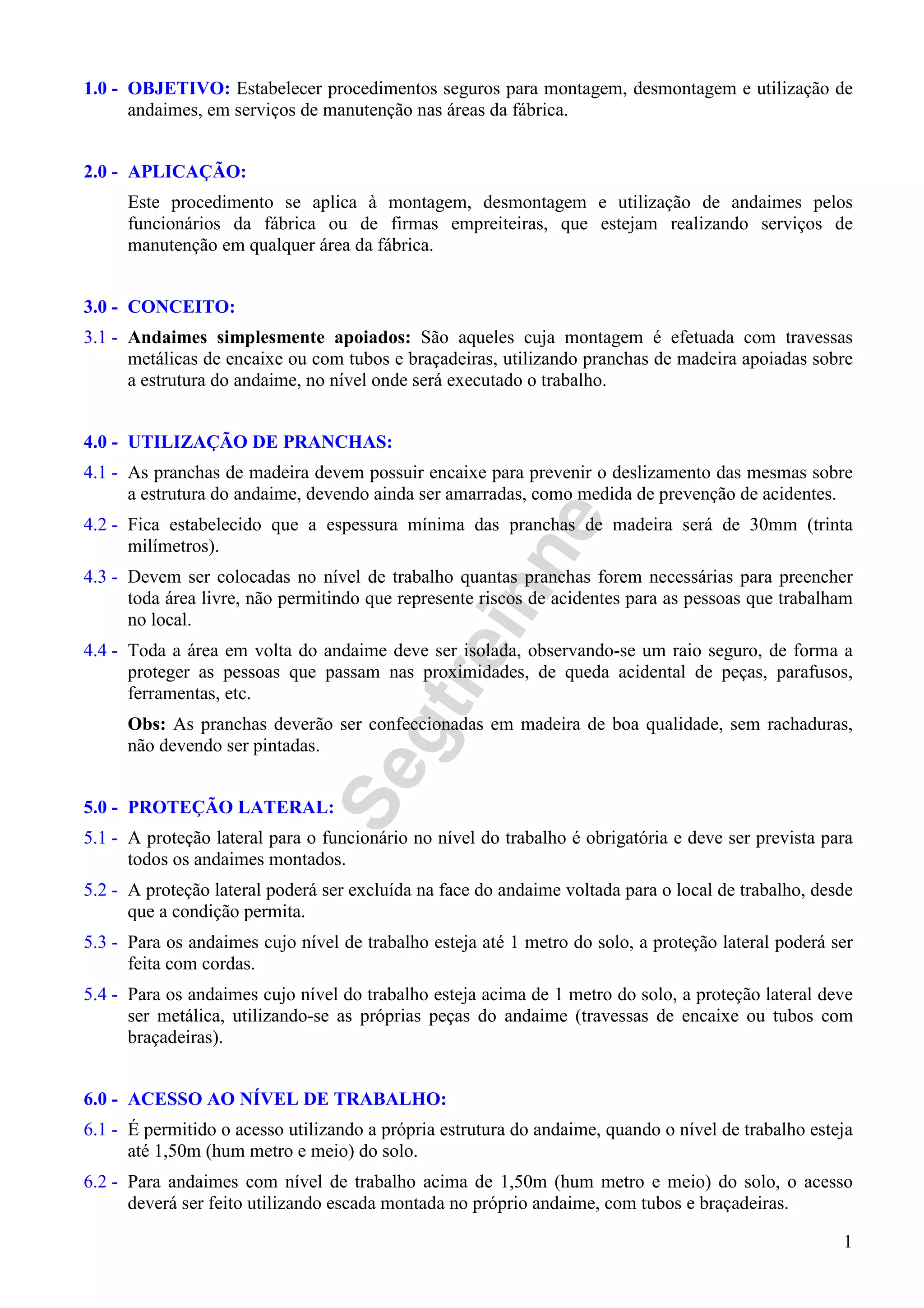

1.0 - OBJETIVO: Estabelecer procedimentos seguros para montagem, desmontagem e utilização de
andaimes, em serviços de manutenção nas áreas da fábrica.
2.0 - APLICAÇÃO:
Este procedimento se aplica à montagem, desmontagem e utilização de andaimes pelos
funcionários da fábrica ou de firmas empreiteiras, que estejam realizando serviços de
manutenção em qualquer área da fábrica.
3.0 - CONCEITO:
3.1 - Andaimes simplesmente apoiados: São aqueles cuja montagem é efetuada com travessas
metálicas de encaixe ou com tubos e braçadeiras, utilizando pranchas de madeira apoiadas sobre
a estrutura do andaime, no nível onde será executado o trabalho.
4.0 - UTILIZAÇÃO DE PRANCHAS:
4.1 - As pranchas de madeira devem possuir encaixe para prevenir o deslizamento das mesmas sobre
a estrutura do andaime, devendo ainda ser amarradas, como medida de prevenção de acidentes.
4.2 - Fica estabelecido que a espessura mínima das pranchas de madeira será de 30mm (trinta
milímetros).
4.3 - Devem ser colocadas no nível de trabalho quantas pranchas forem necessárias para preencher
toda área livre, não permitindo que represente riscos de acidentes para as pessoas que trabalham
no local.
4.4 - Toda a área em volta do andaime deve ser isolada, observando-se um raio seguro, de forma a
proteger as pessoas que passam nas proximidades, de queda acidental de peças, parafusos,
ferramentas, etc.
Obs: As pranchas deverão ser confeccionadas em madeira de boa qualidade, sem rachaduras,
não devendo ser pintadas.
5.0 - PROTEÇÃO LATERAL:
5.1 - A proteção lateral para o funcionário no nível do trabalho é obrigatória e deve ser prevista para
todos os andaimes montados.
5.2 - A proteção lateral poderá ser excluída na face do andaime voltada para o local de trabalho, desde
que a condição permita.
5.3 - Para os andaimes cujo nível de trabalho esteja até 1 metro do solo, a proteção lateral poderá ser
feita com cordas.
5.4 - Para os andaimes cujo nível do trabalho esteja acima de 1 metro do solo, a proteção lateral deve
ser metálica, utilizando-se as próprias peças do andaime (travessas de encaixe ou tubos com
braçadeiras).
6.0 - ACESSO AO NÍVEL DE TRABALHO:
6.1 - É permitido o acesso utilizando a própria estrutura do andaime, quando o nível de trabalho esteja
até 1,50m (hum metro e meio) do solo.
6.2 - Para andaimes com nível de trabalho acima de 1,50m (hum metro e meio) do solo, o acesso
deverá ser feito utilizando escada montada no próprio andaime, com tubos e braçadeiras.

2. Segtreinne
2

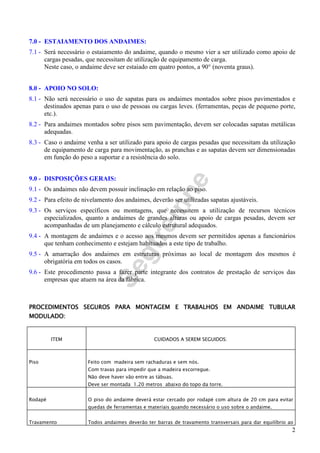

7.0 - ESTAIAMENTO DOS ANDAIMES:
7.1 - Será necessário o estaiamento do andaime, quando o mesmo vier a ser utilizado como apoio de
cargas pesadas, que necessitam de utilização de equipamento de carga.
Neste caso, o andaime deve ser estaiado em quatro pontos, a 90° (noventa graus).
8.0 - APOIO NO SOLO:
8.1 - Não será necessário o uso de sapatas para os andaimes montados sobre pisos pavimentados e
destinados apenas para o uso de pessoas ou cargas leves. (ferramentas, peças de pequeno porte,
etc.).
8.2 - Para andaimes montados sobre pisos sem pavimentação, devem ser colocadas sapatas metálicas
adequadas.
8.3 - Caso o andaime venha a ser utilizado para apoio de cargas pesadas que necessitam da utilização
de equipamento de carga para movimentação, as pranchas e as sapatas devem ser dimensionadas
em função do peso a suportar e a resistência do solo.
9.0 - DISPOSIÇÕES GERAIS:
9.1 - Os andaimes não devem possuir inclinação em relação ao piso.
9.2 - Para efeito de nivelamento dos andaimes, deverão ser utilizadas sapatas ajustáveis.
9.3 - Os serviços específicos ou montagens, que necessitem a utilização de recursos técnicos
especializados, quanto a andaimes de grandes alturas ou apoio de cargas pesadas, devem ser
acompanhadas de um planejamento e cálculo estrutural adequados.
9.4 - A montagem de andaimes e o acesso aos mesmos devem ser permitidos apenas a funcionários
que tenham conhecimento e estejam habituados a este tipo de trabalho.
9.5 - A amarração dos andaimes em estruturas próximas ao local de montagem dos mesmos é
obrigatória em todos os casos.
9.6 - Este procedimento passa a fazer parte integrante dos contratos de prestação de serviços das
empresas que atuem na área da fábrica.
PROCEDIMENTOS SEGUROS PARA MONTAGEM E TRABALHOS EM ANDAIME TUBULARPROCEDIMENTOS SEGUROS PARA MONTAGEM E TRABALHOS EM ANDAIME TUBULARPROCEDIMENTOS SEGUROS PARA MONTAGEM E TRABALHOS EM ANDAIME TUBULARPROCEDIMENTOS SEGUROS PARA MONTAGEM E TRABALHOS EM ANDAIME TUBULAR
MODULADO:MODULADO:MODULADO:MODULADO:
ITEM CUIDADOS A SEREM SEGUIDOS:
Piso Feito com madeira sem rachaduras e sem nós.
Com travas para impedir que a madeira escorregue.
Não deve haver vão entre as tábuas.
Deve ser montada 1.20 metros abaixo do topo da torre.
Rodapé O piso do andaime deverá estar cercado por rodapé com altura de 20 cm para evitar
quedas de ferramentas e materiais quando necessário o uso sobre o andaime.
Travamento Todos andaimes deverão ter barras de travamento transversais para dar equilíbrio ao

3. Segtreinne
3

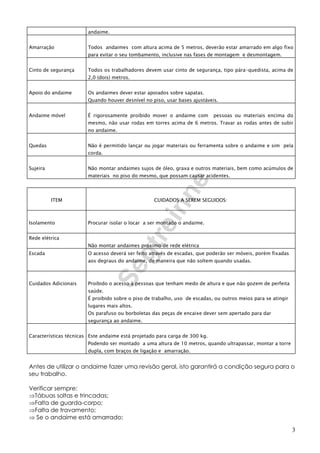

andaime.
Amarração Todos andaimes com altura acima de 5 metros, deverão estar amarrado em algo fixo
para evitar o seu tombamento, inclusive nas fases de montagem e desmontagem.
Cinto de segurança Todos os trabalhadores devem usar cinto de segurança, tipo pára-quedista, acima de
2,0 (dois) metros.
Apoio do andaime Os andaimes dever estar apoiados sobre sapatas.
Quando houver desnível no piso, usar bases ajustáveis.
Andaime móvel É rigorosamente proibido mover o andaime com pessoas ou materiais encima do
mesmo, não usar rodas em torres acima de 6 metros. Travar as rodas antes de subir
no andaime.
Quedas Não é permitido lançar ou jogar materiais ou ferramenta sobre o andaime e sim pela
corda.
Sujeira Não montar andaimes sujos de óleo, graxa e outros materiais, bem como acúmulos de
materiais no piso do mesmo, que possam causar acidentes.
ITEM CUIDADOS A SEREM SEGUIDOS:
Isolamento Procurar isolar o locar a ser montado o andaime.
Rede elétrica
Não montar andaimes próximo de rede elétrica
Escada O acesso deverá ser feito através de escadas, que poderão ser móveis, porém fixadas
aos degraus do andaime, de maneira que não soltem quando usadas.
Cuidados Adicionais Proibido o acesso à pessoas que tenham medo de altura e que não gozem de perfeita
saúde.
É proibido sobre o piso de trabalho, uso de escadas, ou outros meios para se atingir
lugares mais altos.
Os parafuso ou borboletas das peças de encaixe dever sem apertado para dar
segurança ao andaime.
Características técnicas Este andaime está projetado para carga de 300 kg.
Podendo ser montado a uma altura de 10 metros, quando ultrapassar, montar a torre
dupla, com braços de ligação e amarração.
Antes de utilizar o andaime fazer uma revisão geral, isto garantirá a condição segura para o
seu trabalho.
Verificar sempre:
⇒Tábuas soltas e trincadas;
⇒Falta de guarda-corpo;
⇒Falta de travamento;
⇒ Se o andaime está amarrado;

4. Segtreinne
4
⇒Se à falta de uso dos E.P.I.s.

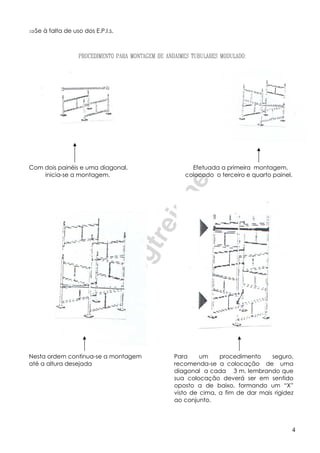

Com dois painéis e uma diagonal, Efetuada a primeira montagem,
inicia-se a montagem. colocado o terceiro e quarto painel.
Nesta ordem continua-se a montagem
até a altura desejada
Para um procedimento seguro,
recomenda-se a colocação de uma
diagonal a cada 3 m. lembrando que
sua colocação deverá ser em sentido
oposto a de baixo, formando um “X”
visto de cima, a fim de dar mais rigidez
ao conjunto.

5. Segtreinne
5

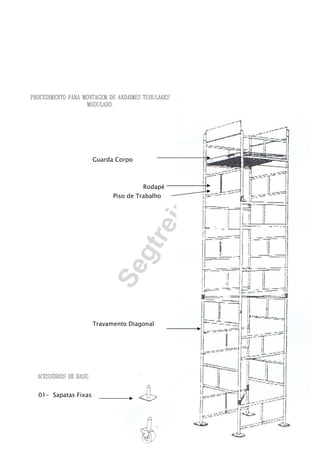

Guarda Corpo
Rodapé
Piso de Trabalho
Travamento Diagonal
01- Sapatas Fixas

6. Segtreinne
6

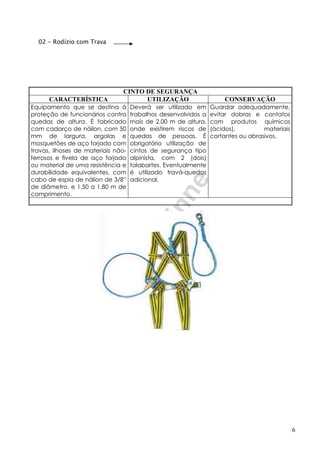

02 - Rodízio com Trava
CINTO DE SEGURANÇA
CARACTERÍSTICA UTILIZAÇÃO CONSERVAÇÃO
Equipamento que se destina à
proteção de funcionários contra
quedas de altura. É fabricado
com cadarço de náilon, com 50
mm de largura, argolas e
mosquetões de aço forjado com
travas, ilhoses de materiais não-
ferrosos e fivela de aço forjado
ou material de uma resistência e
durabilidade equivalentes, com
cabo de espia de nálion de 3/8”
de diâmetro, e 1,50 a 1,80 m de
comprimento.
Deverá ser utilizado em
trabalhos desenvolvidos a
mais de 2,00 m de altura,
onde existirem riscos de
quedas de pessoas. É
obrigatório utilização de
cintos de segurança tipo
alpinista, com 2 (dois)
talabartes. Eventualmente
é utilizado travá-quedas
adicional.
Guardar adequadamente,
evitar dobras e contatos
com produtos químicos
(ácidos), materiais
cortantes ou abrasivos.
