1. O documento descreve os protocolos de comunicação entre sistemas, incluindo o modelo OSI de 7 camadas e o modelo TCP/IP. 2. Os protocolos estabelecem regras para a comunicação entre dispositivos de rede através de camadas hierárquicas que fornecem diferentes serviços. 3. Os modelos descrevem como a informação é encapsulada e transmitida através das camadas física, de enlace, rede e transporte.

1. 2 - Protocolos

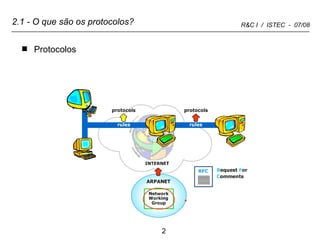

2. 2.1 - O que são os protocolos? Protocolos

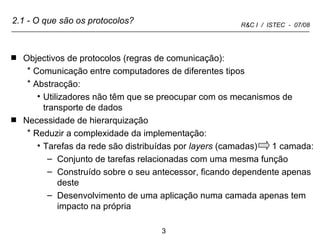

3. 2.1 - O que são os protocolos? Objectivos de protocolos (regras de comunicação): Comunicação entre computadores de diferentes tipos Abstracção: Utilizadores não têm que se preocupar com os mecanismos de transporte de dados Necessidade de hierarquização Reduzir a complexidade da implementação: Tarefas da rede são distribuídas por layers (camadas) 1 camada: Conjunto de tarefas relacionadas com uma mesma função Construído sobre o seu antecessor, ficando dependente apenas deste Desenvolvimento de uma aplicação numa camada apenas tem impacto na própria

4. 2.1 - O que são os protocolos? Características da Hierarquização: Número de camadas varia de rede para rede Camadas idênticas comunicam entre si através de 1 protocolo Cada camada fornece serviços à camada superior Cada camada comunica com a camada inferior através de uma interface por esta fornecida Transporte de dados ocorre ao nível da camada mais baixa (física)

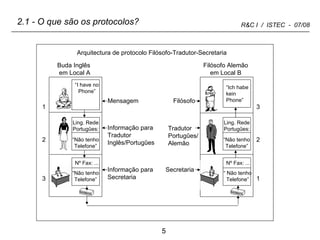

5. 2.1 - O que são os protocolos? Arquitectura de protocolo Filósofo-Tradutor-Secretaria Mensagem Informação para Tradutor Inglês/Portugûes Informação para Secretaria Filósofo Tradutor Portugûes/ Alemão Secretaria 1 2 3 3 2 1 “ I have no Phone” Ling. Rede Portugûes: “ Não tenho Telefone” Nº Fax: ... “ Não tenho Telefone” Nº Fax: ... “ Não tenho Telefone” Ling. Rede Portugûes: “ Não tenho Telefone” “ Ich habe kein Phone” Buda Inglês em Local A Filósofo Alemão em Local B

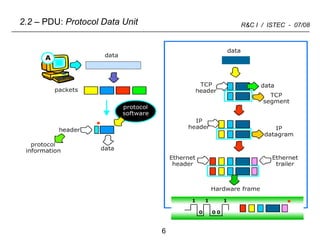

6. 2.2 – PDU: Protocol Data Unit

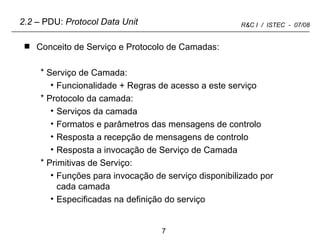

7. Conceito de Serviço e Protocolo de Camadas: Serviço de Camada: Funcionalidade + Regras de acesso a este serviço Protocolo da camada: Serviços da camada Formatos e parâmetros das mensagens de controlo Resposta a recepção de mensagens de controlo Resposta a invocação de Serviço de Camada Primitivas de Serviço: Funções para invocação de serviço disponibilizado por cada camada Especificadas na definição do serviço 2.2 – PDU: Protocol Data Unit

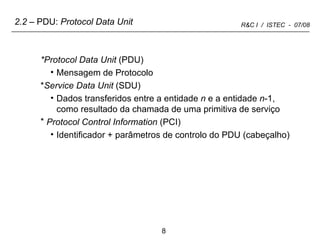

8. *Protocol Data Unit (PDU) Mensagem de Protocolo * Service Data Unit (SDU) Dados transferidos entre a entidade n e a entidade n -1, como resultado da chamada de uma primitiva de serviço Protocol Control Information (PCI) Identificador + parâmetros de controlo do PDU (cabeçalho) 2.2 – PDU: Protocol Data Unit

9. primitiva (n) e (n) SDU entidades da camada n entidades da camada n-1 entidades da camada n-2 primitiva (n) e (n) SDU primitiva (n-1) e (n-1) SDU primitiva (n-1) e (n-1) SDU primitiva (n-2) e (n-2) SDU primitiva (n-2) e (n-2) SDU (n-2) PDU (n-1) PDU (n) PDU 2.2 – PDU: Protocol Data Unit (n-2) PDU (n-2) PCI (n-1) PDU (n) PDU (n-1) PCI (n) SDU (n) PCI

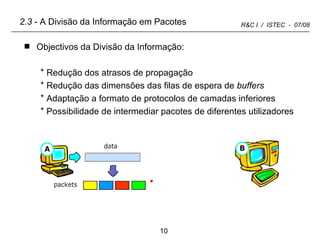

10. 2.3 - A Divisão da Informação em Pacotes Objectivos da Divisão da Informação: Redução dos atrasos de propagação Redução das dimensões das filas de espera de buffers Adaptação a formato de protocolos de camadas inferiores Possibilidade de intermediar pacotes de diferentes utilizadores

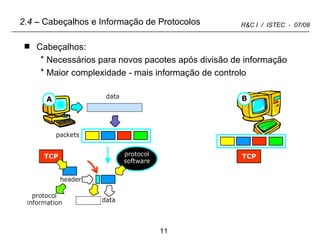

11. Cabeçalhos: Necessários para novos pacotes após divisão de informação Maior complexidade - mais informação de controlo 2.4 – Cabeçalhos e Informação de Protocolos

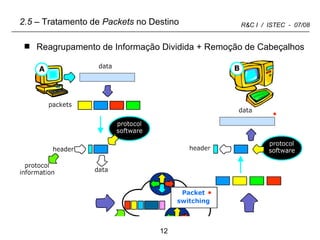

12. Reagrupamento de Informação Dividida + Remoção de Cabeçalhos 2.5 – Tratamento de Packets no Destino

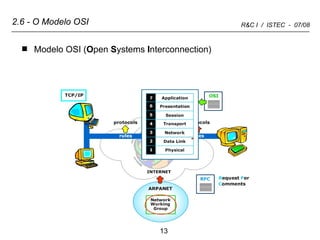

13. 2.6 - O Modelo OSI Modelo OSI ( O pen S ystems I nterconnection)

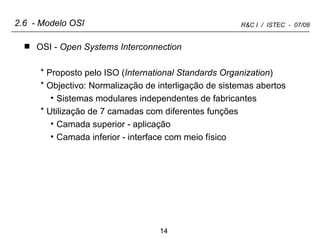

14. 2.6 - Modelo OSI OSI - Open Systems Interconnection Proposto pelo ISO ( International Standards Organization ) Objectivo: Normalização de interligação de sistemas abertos Sistemas modulares independentes de fabricantes Utilização de 7 camadas com diferentes funções Camada superior - aplicação Camada inferior - interface com meio físico

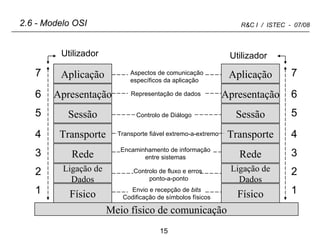

15. Meio físico de comunicação 2.6 - Modelo OSI Utilizador Utilizador Envio e recepção de bits Codificação de símbolos físicos Controlo de fluxo e erros ponto-a-ponto Encaminhamento de informação entre sistemas Transporte fiável extremo-a-extremo Controlo de Diálogo Representação de dados Aspectos de comunicação específicos da aplicação Aplicação Apresentação Sessão Transporte Rede Ligação de Dados Físico Aplicação Apresentação Sessão Transporte Rede Ligação de Dados Físico 7 6 5 4 3 2 1 7 6 5 4 3 2 1

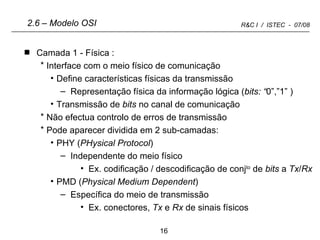

16. Camada 1 - Física : Interface com o meio físico de comunicação Define características físicas da transmissão Representação física da informação lógica ( bits: “ 0”,”1” ) Transmissão de bits no canal de comunicação Não efectua controlo de erros de transmissão Pode aparecer dividida em 2 sub-camadas: PHY ( PHysical Protocol ) Independente do meio físico Ex. codificação / descodificação de conj to de bits a Tx / Rx PMD ( Physical Medium Dependent ) Específica do meio de transmissão Ex. conectores, Tx e Rx de sinais físicos 2.6 – Modelo OSI

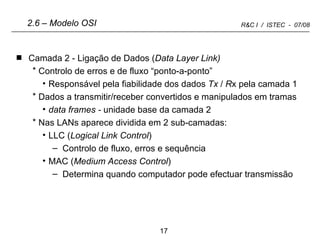

17. Camada 2 - Ligação de Dados ( Data Layer Link) Controlo de erros e de fluxo “ponto-a-ponto” Responsável pela fiabilidade dos dados Tx / R x pela camada 1 Dados a transmitir/receber convertidos e manipulados em tramas data frames - unidade base da camada 2 Nas LANs aparece dividida em 2 sub-camadas: LLC ( Logical Link Control ) Controlo de fluxo, erros e sequência MAC ( Medium Access Control ) Determina quando computador pode efectuar transmissão 2.6 – Modelo OSI

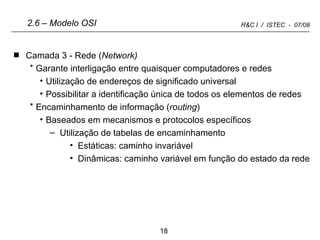

18. Camada 3 - Rede ( Network) Garante interligação entre quaisquer computadores e redes Utilização de endereços de significado universal Possibilitar a identificação única de todos os elementos de redes Encaminhamento de informação ( routing ) Baseados em mecanismos e protocolos específicos Utilização de tabelas de encaminhamento Estáticas: caminho invariável Dinâmicas: caminho variável em função do estado da rede 2.6 – Modelo OSI

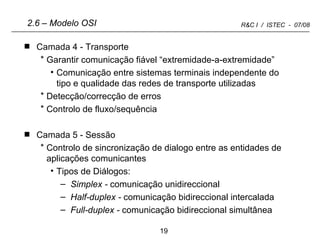

19. Camada 4 - Transporte Garantir comunicação fiável “extremidade-a-extremidade” Comunicação entre sistemas terminais independente do tipo e qualidade das redes de transporte utilizadas Detecção/correcção de erros Controlo de fluxo/sequência Camada 5 - Sessão Controlo de sincronização de dialogo entre as entidades de aplicações comunicantes Tipos de Diálogos: Simplex - comunicação unidireccional Half-duplex - comunicação bidireccional intercalada Full-duplex - comunicação bidireccional simultânea 2.6 – Modelo OSI

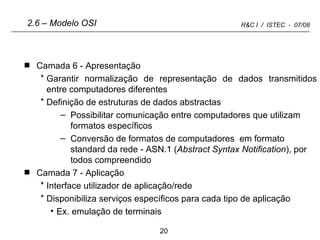

20. Camada 6 - Apresentação Garantir normalização de representação de dados transmitidos entre computadores diferentes Definição de estruturas de dados abstractas Possibilitar comunicação entre computadores que utilizam formatos específicos Conversão de formatos de computadores em formato standard da rede - ASN.1 ( Abstract Syntax Notification ), por todos compreendido Camada 7 - Aplicação Interface utilizador de aplicação/rede Disponibiliza serviços específicos para cada tipo de aplicação Ex. emulação de terminais 2.6 – Modelo OSI

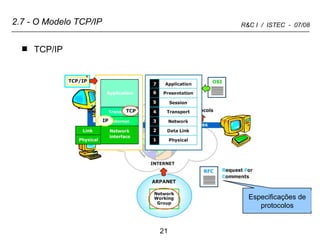

21. 2.7 - O Modelo TCP/IP TCP/IP Especificações de protocolos

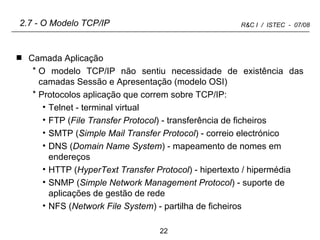

22. 2.7 - O Modelo TCP/IP Camada Aplicação O modelo TCP/IP não sentiu necessidade de existência das camadas Sessão e Apresentação (modelo OSI) Protocolos aplicação que correm sobre TCP/IP: Telnet - terminal virtual FTP ( File Transfer Protocol ) - transferência de ficheiros SMTP ( Simple Mail Transfer Protocol ) - correio electrónico DNS ( Domain Name System ) - mapeamento de nomes em endereços HTTP ( HyperText Transfer Protocol ) - hipertexto / hipermédia SNMP ( Simple Network Management Protocol ) - suporte de aplicações de gestão de rede NFS ( Network File System ) - partilha de ficheiros

23. 2.7 - O Modelo TCP/IP 45 Protcolo HTTP:

24. 2.7 – O Modelo TCP/IP Sessão Rede Aplicação Apresentação Transporte Ligação de dados Física IP TCP/UDP FTP TELNET SMTP POP3 NFS Modelo OSI / Protocolos da Internet DNS PPP NNTP HTTP RDIS X.25 Frame- Relay ATM Ethernet

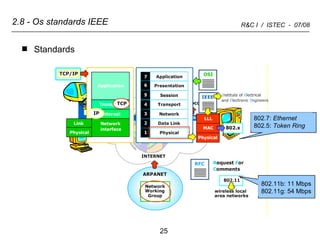

25. 2.8 - Os standards IEEE Standards 802.11b: 11 Mbps 802.11g: 54 Mbps 802.7: Ethernet 802.5: Token Ring

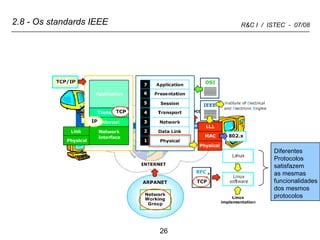

26. 2.8 - Os standards IEEE Diferentes Protocolos satisfazem as mesmas funcionalidades dos mesmos protocolos
