1. Centro Universitário Metodista Isabela Hendrix – IMIH
Disciplina - Química Geral e Inorgânica
Professor – Wellington Marcos
Meios Corrosivos
Wellington.silva@metodistademinas.com.br
1

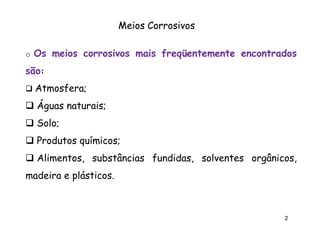

2. Meios Corrosivos
o Os meios corrosivos mais freqüentemente encontrados
são:
Atmosfera;
Águas naturais;
Solo;
Produtos químicos;
Alimentos, substâncias fundidas, solventes orgânicos,
madeira e plásticos.
2

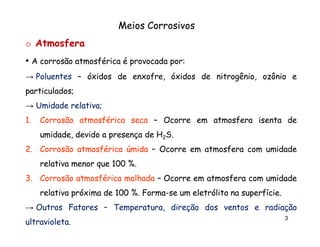

3. Meios Corrosivos
o Atmosfera
• A corrosão atmosférica é provocada por:
por:
→ Poluentes – óxidos de enxofre, óxidos de nitrogênio, ozônio e
particulados;
particulados;
→ Umidade relativa;
relativa;
1.
Corrosão atmosférica seca – Ocorre em atmosfera isenta de
umidade, devido a presença de H2S.
2. Corrosão atmosférica úmida – Ocorre em atmosfera com umidade
relativa menor que 100 %.
3. Corrosão atmosférica molhada – Ocorre em atmosfera com umidade
relativa próxima de 100 %. Forma-se um eletrólito na superfície.
Formasuperfície.
→ Outros Fatores – Temperatura, direção dos ventos e radiação
ultravioleta.
ultravioleta.
3

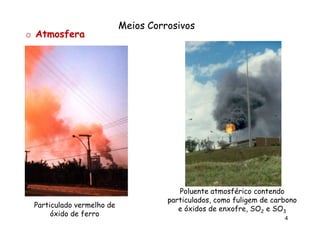

4. o Atmosfera
Particulado vermelho de
óxido de ferro
Meios Corrosivos
Poluente atmosférico contendo
particulados, como fuligem de carbono
e óxidos de enxofre, SO2 e SO3
4

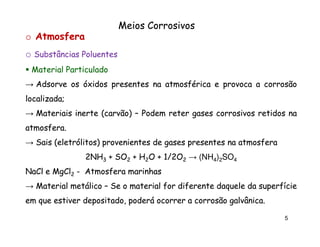

5. Meios Corrosivos
o Atmosfera
o Substâncias Poluentes
Material Particulado
→ Adsorve os óxidos presentes na atmosférica e provoca a corrosão
localizada;
localizada;
→ Materiais inerte (carvão) – Podem reter gases corrosivos retidos na
atmosfera.
atmosfera.
→ Sais (eletrólitos) provenientes de gases presentes na atmosfera
2NH3 + SO2 + H2O + 1/2O2 → (NH4)2SO4
NaCl e MgCl2 - Atmosfera marinhas
→ Material metálico – Se o material for diferente daquele da superfície
em que estiver depositado, poderá ocorrer a corrosão galvânica.
galvânica.
5

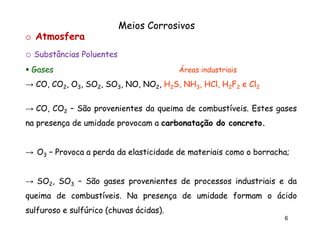

6. Meios Corrosivos
o Atmosfera
o Substâncias Poluentes
Gases
Áreas industriais
→ CO, CO2, O3, SO2, SO3, NO, NO2, H2S, NH3, HCl, H2F2 e Cl2
HCl,
→ CO, CO2 – São provenientes da queima de combustíveis. Estes gases
combustíveis.
na presença de umidade provocam a carbonatação do concreto.
concreto.
→ O3 – Provoca a perda da elasticidade de materiais como o borracha;
borracha;
→ SO2, SO3 – São gases provenientes de processos industriais e da
queima de combustíveis. Na presença de umidade formam o ácido
combustíveis.
sulfuroso e sulfúrico (chuvas ácidas).
ácidas).
6

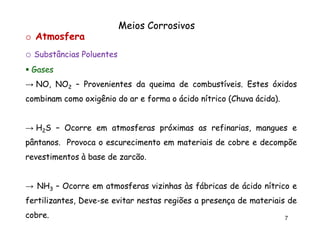

7. Meios Corrosivos
o Atmosfera
o Substâncias Poluentes
Gases
→ NO, NO2 – Provenientes da queima de combustíveis. Estes óxidos
combustíveis.
combinam como oxigênio do ar e forma o ácido nítrico (Chuva ácida).
ácida).
→ H2S – Ocorre em atmosferas próximas as refinarias, mangues e
pântanos.
pântanos. Provoca o escurecimento em materiais de cobre e decompõe
revestimentos à base de zarcão.
zarcão.
→ NH3 – Ocorre em atmosferas vizinhas às fábricas de ácido nítrico e
fertilizantes, Deve-se evitar nestas regiões a presença de materiais de
Devecobre.
cobre.
7

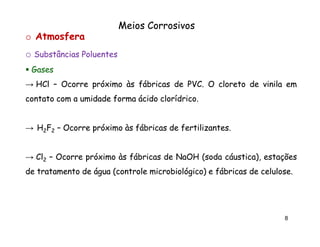

8. Meios Corrosivos
o Atmosfera
o Substâncias Poluentes
Gases
→ HCl – Ocorre próximo às fábricas de PVC. O cloreto de vinila em
PVC.
contato com a umidade forma ácido clorídrico.
clorídrico.
→ H2F2 – Ocorre próximo às fábricas de fertilizantes.
fertilizantes.
→ Cl2 – Ocorre próximo às fábricas de NaOH (soda cáustica), estações
de tratamento de água (controle microbiológico) e fábricas de celulose.
celulose.
8

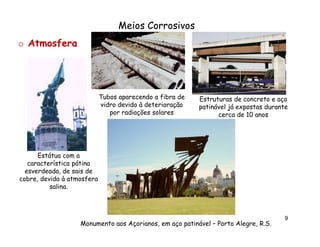

9. Meios Corrosivos
o Atmosfera
Tubos aparecendo a fibra de
vidro devido à deterioração
por radiações solares
Estruturas de concreto e aço
patinável já expostas durante
cerca de 10 anos
Estátua com a
característica pátina
esverdeada, de sais de
cobre, devida à atmosfera
salina.
Monumento aos Açorianos, em aço patinável – Porto Alegre, R.S.
9

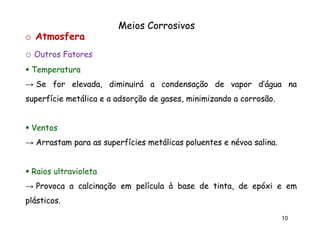

10. Meios Corrosivos
o Atmosfera
o Outros Fatores
Temperatura
→ Se for elevada, diminuirá a condensação de vapor d’água na
superfície metálica e a adsorção de gases, minimizando a corrosão.
corrosão.
Ventos
→ Arrastam para as superfícies metálicas poluentes e névoa salina.
salina.
Raios ultravioleta
→ Provoca a calcinação em película à base de tinta, de epóxi e em
plásticos.
plásticos.
10

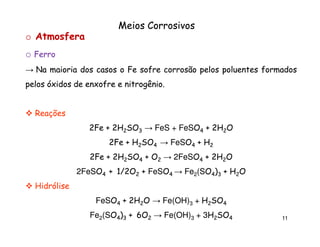

11. Meios Corrosivos
o Atmosfera
o Ferro
→ Na maioria dos casos o Fe sofre corrosão pelos poluentes formados
pelos óxidos de enxofre e nitrogênio.
nitrogênio.
Reações
2Fe + 2H2SO3 → FeS + FeSO4 + 2H2O
FeSO
2Fe + H2SO4 → FeSO4 + H2
FeSO
2Fe + 2H2SO4 + O2 → 2FeSO4 + 2H2O
2FeSO
2FeSO
2FeSO4 + 1/2O2 + FeSO4 → Fe2(SO4)3 + H2O
FeSO
(SO
Hidrólise
FeSO
FeSO4 + 2H2O → Fe(OH)3 + H2SO4
Fe2(SO4)3 + 6O2 → Fe(OH)3 + 3H2SO4
(SO
3H
11

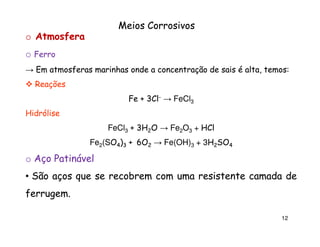

12. Meios Corrosivos
o Atmosfera
o Ferro
→ Em atmosferas marinhas onde a concentração de sais é alta, temos:
temos:
Reações
Fe + 3Cl- → FeCl3
Hidrólise
FeCl3 + 3H2O → Fe2O3 + HCl
Fe2(SO4)3 + 6O2 → Fe(OH)3 + 3H2SO4
(SO
3H
o Aço Patinável
• São aços que se recobrem com uma resistente camada de
ferrugem.
ferrugem.
12

13. Meios Corrosivos
o Atmosfera
o Zinco
→ É muito utilizado em componentes de linhas de transmissão e de
telefonia, em eletrodutos e em silos. O Zn sofre corrosão pelos
silos.
poluentes formados pelos óxidos de enxofre e nitrogênio.
nitrogênio.
Reações
Zn + SO2 + O2 → ZnSO4
2Zn + 2SO2 + O2 → 2ZnSO3
3Zn + SO2 + → ZnS + 2ZnO
ZnO + SO2 → ZnSO3
ZnO + SO2 + 1/2O2 → ZnSO4
Zn(OH)2 + SO2 + 1/2O2 → ZnSO4 + H2O
13

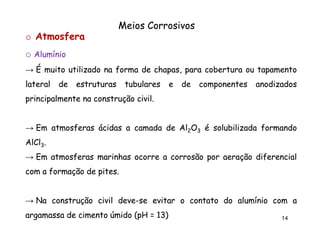

14. Meios Corrosivos
o Atmosfera
o Alumínio
→ É muito utilizado na forma de chapas, para cobertura ou tapamento
lateral
de
estruturas
tubulares
e
de
componentes
anodizados
principalmente na construção civil.
civil.
→ Em atmosferas ácidas a camada de Al2O3 é solubilizada formando
AlCl3.
→ Em atmosferas marinhas ocorre a corrosão por aeração diferencial
com a formação de pites.
pites.
→ Na construção civil deve-se evitar o contato do alumínio com a
deveargamassa de cimento úmido (pH = 13)
13)
14

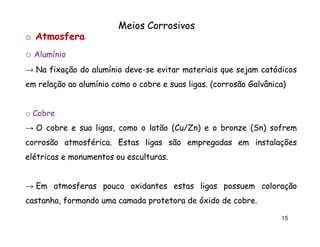

15. Meios Corrosivos
o Atmosfera
o Alumínio
→ Na fixação do alumínio deve-se evitar materiais que sejam catódicos
deveem relação ao alumínio como o cobre e suas ligas. (corrosão Galvânica)
ligas.
o Cobre
→ O cobre e sua ligas, como o latão (Cu/Zn) e o bronze (Sn) sofrem
corrosão atmosférica. Estas ligas são empregadas em instalações
atmosférica.
elétricas e monumentos ou esculturas.
esculturas.
→ Em atmosferas pouco oxidantes estas ligas possuem coloração
castanha, formando uma camada protetora de óxido de cobre.
cobre.
15

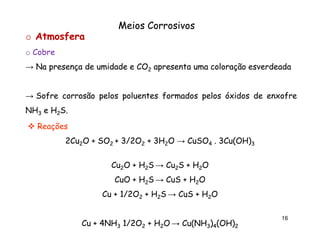

16. Meios Corrosivos
o Atmosfera
o Cobre
→ Na presença de umidade e CO2 apresenta uma coloração esverdeada
→ Sofre corrosão pelos poluentes formados pelos óxidos de enxofre
NH3 e H2S.
Reações
2Cu2O + SO2 + 3/2O2 + 3H2O → CuSO4 . 3Cu(OH)3
Cu2O + H2S → Cu2S + H2O
CuO + H2S → CuS + H2O
Cu + 1/2O2 + H2S → CuS + H2O
Cu + 4NH3 1/2O2 + H2O → Cu(NH3)4(OH)2
16

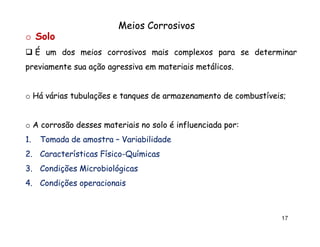

17. Meios Corrosivos
o Solo
É um dos meios corrosivos mais complexos para se determinar
previamente sua ação agressiva em materiais metálicos.
metálicos.
o Há várias tubulações e tanques de armazenamento de combustíveis;
combustíveis;
o A corrosão desses materiais no solo é influenciada por:
por:
1.
Tomada de amostra – Variabilidade
2. Características Físico-Químicas
Físico3. Condições Microbiológicas
4. Condições operacionais
17

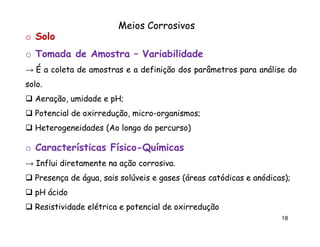

18. Meios Corrosivos
o Solo
o Tomada de Amostra – Variabilidade
→ É a coleta de amostras e a definição dos parâmetros para análise do
solo.
solo.
Aeração, umidade e pH;
pH;
Potencial de oxirredução, micro-organismos;
oxirredução, micro-organismos;
Heterogeneidades (Ao longo do percurso)
o Características Físico-Químicas
Físico→ Influi diretamente na ação corrosiva.
corrosiva.
Presença de água, sais solúveis e gases (áreas catódicas e anódicas);
anódicas)
pH ácido
Resistividade elétrica e potencial de oxirredução
18

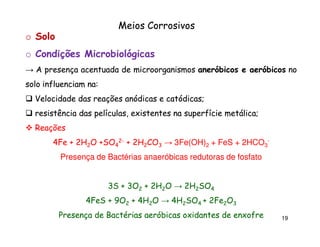

19. Meios Corrosivos
o Solo
o Condições Microbiológicas
→ A presença acentuada de microorganismos aneróbicos e aeróbicos no
solo influenciam na:
na:
Velocidade das reações anódicas e catódicas;
catódicas;
resistência das películas, existentes na superfície metálica;
metálica;
Reações
4Fe + 2H2O +SO42- + 2H2CO3 → 3Fe(OH)2 + FeS + 2HCO3Presença de Bactérias anaeróbicas redutoras de fosfato
3S + 3O2 + 2H2O → 2H2SO4
4FeS + 9O2 + 4H2O → 4H2SO4 + 2Fe2O3
Presença de Bactérias aeróbicas oxidantes de enxofre
19

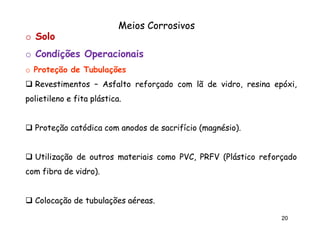

20. Meios Corrosivos
o Solo
o Condições Operacionais
o Proteção de Tubulações
Revestimentos – Asfalto reforçado com lã de vidro, resina epóxi,
polietileno e fita plástica.
plástica.
Proteção catódica com anodos de sacrifício (magnésio).
(magnésio).
Utilização de outros materiais como PVC, PRFV (Plástico reforçado
com fibra de vidro).
vidro).
Colocação de tubulações aéreas.
aéreas.
20

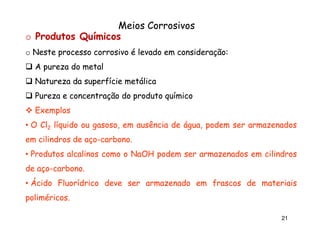

21. Meios Corrosivos
o Produtos Químicos
o Neste processo corrosivo é levado em consideração:
consideração:
A pureza do metal
Natureza da superfície metálica
Pureza e concentração do produto químico
Exemplos
• O Cl2 líquido ou gasoso, em ausência de água, podem ser armazenados
em cilindros de aço-carbono.
aço-carbono.
• Produtos alcalinos como o NaOH podem ser armazenados em cilindros
de aço-carbono.
aço-carbono.
• Ácido Fluorídrico deve ser armazenado em frascos de materiais
poliméricos.
poliméricos.
21

22. Meios Corrosivos
o Alimentos
o O efeito corrosivo dos alimentos está ligado a formação de possíveis
sais metálicos tóxicos.
tóxicos.
o Na maioria dos casos, as embalagens alimentícias são compostas por
folhas de flandres (Aço revestido com estanho) e possuem solda de liga
formada por chumbo-estanho.
chumbo-estanho.
o O ataque na região da solda provoca a sua corrosão que contamina o
alimento com chumbo.
chumbo.
o Geralmente estas embalagens são revestidas de resina.
resina.
22

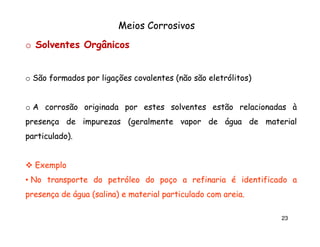

23. Meios Corrosivos
o Solventes Orgânicos
o São formados por ligações covalentes (não são eletrólitos)
o A corrosão originada por estes solventes estão relacionadas à
presença de impurezas (geralmente vapor de água de material
particulado).
particulado).
Exemplo
• No transporte do petróleo do poço a refinaria é identificado a
presença de água (salina) e material particulado com areia.
areia.
23

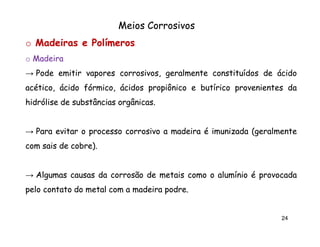

24. Meios Corrosivos
o Madeiras e Polímeros
o Madeira
→ Pode emitir vapores corrosivos, geralmente constituídos de ácido
acético, ácido fórmico, ácidos propiônico e butírico provenientes da
hidrólise de substâncias orgânicas.
orgânicas.
→ Para evitar o processo corrosivo a madeira é imunizada (geralmente
com sais de cobre).
cobre).
→ Algumas causas da corrosão de metais como o alumínio é provocada
pelo contato do metal com a madeira podre.
podre.
24

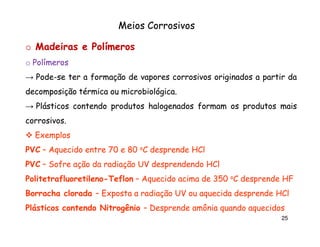

25. Meios Corrosivos
o Madeiras e Polímeros
o Polímeros
→ Pode-se ter a formação de vapores corrosivos originados a partir da
Podedecomposição térmica ou microbiológica.
microbiológica.
→ Plásticos contendo produtos halogenados formam os produtos mais
corrosivos.
corrosivos.
Exemplos
PVC – Aquecido entre 70 e 80 oC desprende HCl
PVC – Sofre ação da radiação UV desprendendo HCl
PolitetrafluoretilenoPolitetrafluoretileno-Teflon – Aquecido acima de 350 oC desprende HF
Borracha clorada – Exposta a radiação UV ou aquecida desprende HCl
Plásticos contendo Nitrogênio – Desprende amônia quando aquecidos
25
