1. Enchentes urbanas:
novas oportunidades, incerteza e gestão
do risco
Dr. Luigia Brandimarte
Dr. Luigia Brandimarte
Março 2012 --Seminário Chuvas e Desastres Urbanos --Ouro Preto
Março 2012 Seminário Chuvas e Desastres Urbanos Ouro Preto

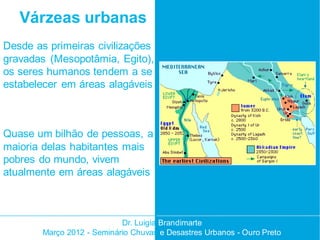

2. Várzeas urbanas
Desde as primeiras civilizações
gravadas (Mesopotâmia, Egito),
os seres humanos tendem a se
estabelecer em áreas alagáveis
Quase um bilhão de pessoas, a
maioria delas habitantes mais
pobres do mundo, vivem
atualmente em áreas alagáveis
Dr. Luigia Brandimarte
Março 2012 - Seminário Chuvas e Desastres Urbanos - Ouro Preto
3. Incremento do risco de inundação
A ocorrência de inundações está a aumentar em
muitos países
(Bangkok, October 2011)
Dr. Luigia Brandimarte
Dr. Luigia Brandimarte
Março 2012 --Seminário Chuvas e Desastres Urbanos --Ouro Preto
Março 2012 Seminário Chuvas e Desastres Urbanos Ouro Preto

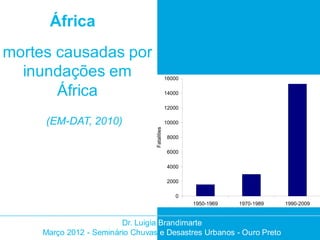

4. África
mortes causadas por
inundações em 16000
África 14000
12000
(EM-DAT, 2010) 10000
Fatalities
8000
6000
4000
2000
0
1950-1969 1970-1989 1990-2009
Dr. Luigia Brandimarte
Março 2012 - Seminário Chuvas e Desastres Urbanos - Ouro Preto
5. Análise de tendência (regional)
Maxima anual de caudal específico e resultados da regressão
quantílica (sem tendência)
10
Specific peak discharge (m3/s/km2)
1
0.1
0.01
0.001
1900 1920 1940 1960 1980 2000
(Di Baldassarre et al., Geophysical Research Letters, 2010)
Dr. Luigia Brandimarte
Março 2012 - Frutal - Hidroex

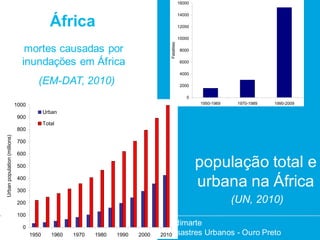

6. 16000
14000
África 12000
10000
Fatalities
mortes causadas por 8000
inundações em África 6000
4000
(EM-DAT, 2010) 2000
0
1000 1950-1969 1970-1989 1990-2009
Urban
900
Total
800
Urban population (millions)
700
600
500 população total e
400
300
urbana na África
200 (UN, 2010)
100
0
Dr. Luigia Brandimarte
1950 Março 2012 - Seminário Chuvas e Desastres Urbanos - Ouro Preto
1960 1970 1980 1990 2000 2010

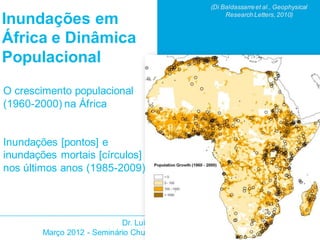

7. (Di Baldassarre et al., Geophysical
Research Letters, 2010)
Inundações em
África e Dinâmica
Populacional
O crescimento populacional
(1960-2000) na África
Inundações [pontos] e
inundações mortais [círculos]
nos últimos anos (1985-2009)
Dr. Luigia Brandimarte
Março 2012 - Seminário Chuvas e Desastres Urbanos - Ouro Preto
8. A expansão urbana em áreas propensas
a inundações
24 de maio de 2004: o alagamento do rio transfronteiriço
Soliette matou mais de 1.000 haitianos e dominicanos
Antes Depois
(Brandimarte et al., Physics and Chemistry of the Earth, 2009)
Dr. Luigia Brandimarte
Dr. Luigia Brandimarte
Março 2012 --Seminário Chuvas e Desastres Urbanos --Ouro Preto
Março 2012 Seminário Chuvas e Desastres Urbanos Ouro Preto
9. A expansão urbana
em áreas
propensas a
inundações
1967verde
1984 laranja
2000 vermelho
Dr. Luigia Brandimarte
Março 2012 - Seminário Chuvas e Desastres Urbanos - Ouro Preto

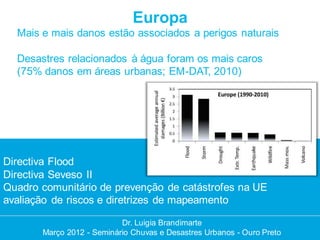

10. Europa
Mais e mais danos estão associados a perigos naturais
Desastres relacionados à água foram os mais caros
(75% danos em áreas urbanas; EM-DAT, 2010)
Directiva Flood
Directiva Seveso II
Quadro comunitário de prevenção de catástrofes na UE
avaliação de riscos e diretrizes de mapeamento
Dr. Luigia Brandimarte
Dr. Luigia Brandimarte
Março 2012 --Seminário Chuvas e Desastres Urbanos --Ouro Preto
Março 2012 Seminário Chuvas e Desastres Urbanos Ouro Preto

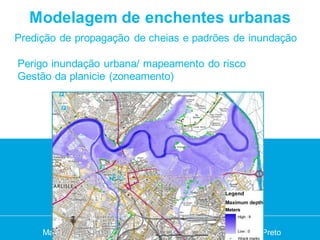

11. Modelagem de enchentes urbanas
Predição de propagação de cheias e padrões de inundação
Perigo inundação urbana/ mapeamento do risco
Gestão da planicie (zoneamento)
Dr. Luigia Brandimarte
Dr. Luigia Brandimarte
Março 2012 --Seminário Chuvas e Desastres Urbanos --Ouro Preto
Março 2012 Seminário Chuvas e Desastres Urbanos Ouro Preto
12. Oportunidades:
Sensoriamento remoto
Dr. Luigia Brandimarte
Dr. Luigia Brandimarte
Março 2012 --Seminário Chuvas e Desastres Urbanos --Ouro Preto
Março 2012 Seminário Chuvas e Desastres Urbanos Ouro Preto

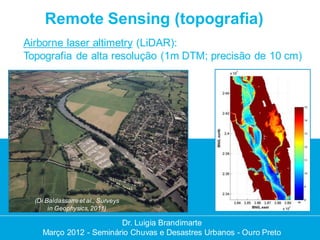

13. Remote Sensing (topografia)
Airborne laser altimetry (LiDAR):
Topografia de alta resolução (1m DTM; precisão de 10 cm)
(Di Baldassarre et al., Surveys
in Geophysics, 2011)
Dr. Luigia Brandimarte
Março 2012 - Seminário Chuvas e Desastres Urbanos - Ouro Preto
14. Remote Sensing (mapas de inundações)
Monitoramento de várzea, a avaliação do modelo, análise de
incerteza
Upton-upon-Severn (Reino Unido), durante a enchente de
novembro de 2000
SAR images (ASAR e ERS-2)
Dr. Luigia Brandimarte
Março 2012 - Seminário Chuvas e Desastres Urbanos - Ouro Preto

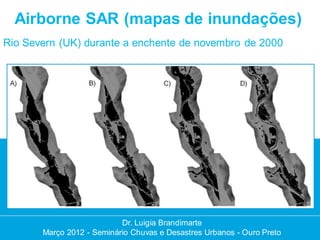

15. Airborne SAR (mapas de inundações)
Rio Severn (UK) durante a enchente de novembro de 2000
Dr. Luigia Brandimarte
Dr. Luigia Brandimarte
Março 2012 --Seminário Chuvas e Desastres Urbanos --Ouro Preto
Março 2012 Seminário Chuvas e Desastres Urbanos Ouro Preto

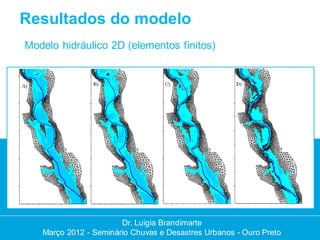

16. Resultados do modelo
Modelo hidráulico 2D (elementos finitos)
Dr. Luigia Brandimarte
Dr. Luigia Brandimarte
Março 2012 --Seminário Chuvas e Desastres Urbanos --Ouro Preto
Março 2012 Seminário Chuvas e Desastres Urbanos Ouro Preto
17. Incerteza
Dr. Luigia Brandimarte
Dr. Luigia Brandimarte
Março 2012 --Seminário Chuvas e Desastres Urbanos --Ouro Preto
Março 2012 Seminário Chuvas e Desastres Urbanos Ouro Preto
18. Incerteza na modelagem de várzea
Principais fontes de incerteza:
- 1. Dados de entrada
- 2. Dados de calibração
- 3. Parâmetros do modelo
- 4. Estrutura do modelo
Dr. Luigia Brandimarte
Março 2012 - Seminário Chuvas e Desastres Urbanos - Ouro Preto
19. 1. A incerteza nos
dados de entrada
(vazão de um rio)
A incerteza nos dados de
vazão do rio pode ser 16000
muito alta 14000
Rating Curve
Measured Points
12000
River Discharge (m /s)
Polynomial function
3
> Dados referidos 10000
condições de alto fluxo 8000
6000
quando curvas de 4000
classificação são 2000
extrapolados para além da 0
8 10 12 14 16 18 20
faixa de medição River Stage (m)
Dr. Luigia Brandimarte
Março 2012 - Seminário Chuvas e Desastres Urbanos - Ouro Preto

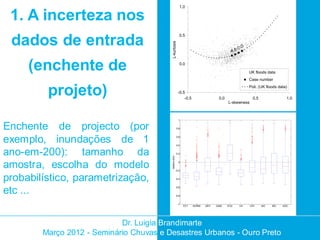

20. 1.0
1. A incerteza nos
dados de entrada
0.5
L-kurtosis
CD
AB
(enchente de 0.0
UK floods data
Case number
projeto) -0.5
-0.5 0.0
Poli. (UK floods data)
0.5 1.0
L-skewness
1
Enchente de projecto (por 0.8
exemplo, inundações de 1 0.6
0.4
ano-em-200): tamanho da 0.2
relative error
amostra, escolha do modelo 0
-0.2
probabilístico, parametrização, -0.4
etc ...
-0.6
-0.8
-1
EV1 NORM GEV GAM EV2 LN LP3 AIC BIC ADC
Dr. Luigia Brandimarte
Março 2012 - Seminário Chuvas e Desastres Urbanos - Ouro Preto

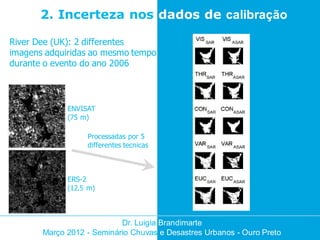

21. 2. Incerteza nos dados de calibração
River Dee (UK): 2 differentes
imagens adquiridas ao mesmo tempo
durante o evento do ano 2006
ENVISAT
(75 m)
Processadas por 5
differentes tecnicas
ERS-2
(12.5 m)
Dr. Luigia Brandimarte
Março 2012 - Seminário Chuvas e Desastres Urbanos - Ouro Preto

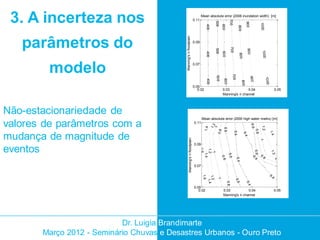

22. 3. A incerteza nos 0.11
Mean absolute error (2008 inundation width) [m]
700
500
900
10 00
400
600
800
Manning's n floodplain
parâmetros do 0.09
700
500
900
10 00
600
400
80 0
modelo 0.07
70 0
500
90 0
10 00
600
400
80 0
0.05
0.02 0.03 0.04 0.05
Manning's n channel
Não-estacionariedade de
Mean absolute error (2000 high water marks) [m]
valores de parâmetros com a 0.11
0.6
1.2
1.2
1.4
1
0.6
0.8
0.8
0.4
1.4
mudança de magnitude de
0.4
Manning's n floodplain
1
0.09
eventos
1.6
1.2
0.6 .4
1.2
1
1.4
0.6
0.
8
0.8
0
1
0.4
0.07
0.
1.6
4
1.2
1
0.6
1.4
0.8
0.4
0.05
0.02 0.03 0.04 0.05
Manning's n channel
Dr. Luigia Brandimarte
Março 2012 - Seminário Chuvas e Desastres Urbanos - Ouro Preto
23. 4. A incerteza na estrutura do modelo
“essencialmente,
todos os modelos estão errados,
mas alguns são úteis
”
George E.P. Box
Exemplo: topografia LiDAR de New
York City (source: RST NASA)
Dr. Luigia Brandimarte
Dr. Luigia Brandimarte
Março 2012 --Seminário Chuvas e Desastres Urbanos --Ouro Preto
Março 2012 Seminário Chuvas e Desastres Urbanos Ouro Preto

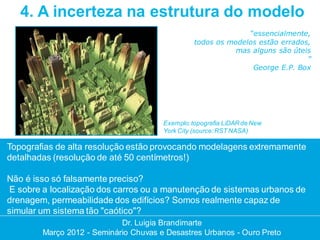

24. 4. A incerteza na estrutura do modelo
“essencialmente,
todos os modelos estão errados,
mas alguns são úteis
”
George E.P. Box
Exemplo: topografia LiDAR de New
York City (source: RST NASA)
Topografias de alta resolução estão provocando modelagens extremamente
detalhadas (resolução de até 50 centímetros!)
Não é isso só falsamente preciso?
E sobre a localização dos carros ou a manutenção de sistemas urbanos de
drenagem, permeabilidade dos edifícios? Somos realmente capaz de
simular um sistema tão "caótico"?
Dr. Luigia Brandimarte
Dr. Luigia Brandimarte
Março 2012 --Seminário Chuvas e Desastres Urbanos --Ouro Preto
Março 2012 Seminário Chuvas e Desastres Urbanos Ouro Preto
25. Desafio: como lidar com a incerteza
Estimativa e Comunicação da Incerteza
Abordagem
Probabilistica
Abordagem
Deterministica
Dr. Luigia Brandimarte
Dr. Luigia Brandimarte
Março 2012 --Seminário Chuvas e Desastres Urbanos --Ouro Preto
Março 2012 Seminário Chuvas e Desastres Urbanos Ouro Preto

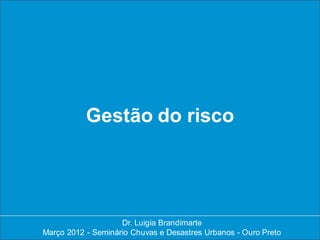

26. Gestão do risco
Dr. Luigia Brandimarte
Dr. Luigia Brandimarte
Março 2012 --Seminário Chuvas e Desastres Urbanos --Ouro Preto
Março 2012 Seminário Chuvas e Desastres Urbanos Ouro Preto

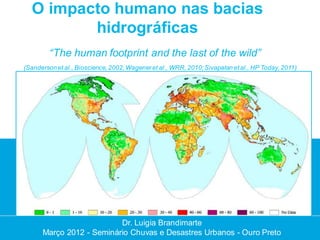

27. O impacto humano nas bacias
hidrográficas
“The human footprint and the last of the wild”
(Sanderson et al., Bioscience, 2002; Wagener et al., WRR, 2010; Sivapalan et al., HP Today, 2011)
Dr. Luigia Brandimarte
Dr. Luigia Brandimarte
Março 2012 --Seminário Chuvas e Desastres Urbanos --Ouro Preto
Março 2012 Seminário Chuvas e Desastres Urbanos Ouro Preto

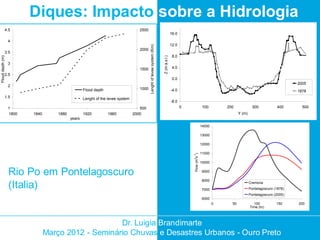

28. Diques: Impacto sobre a Hidrologia
4.5 2500
16.0
4
12.0
Lenght of levee system (Km)
2000
3.5
8.0
Flood depth (m)
Z (m a.s.l.)
3
1500 4.0
2.5
0.0
2005
2
Flood depth 1000 -4.0 1878
1.5 Lenght of the levee system
-8.0
1 500 0 100 200 300 400 500
1800 1840 1880 1920 1960 2000 Y (m)
years
14000
13000
12000
11000
Flow (m s )
3 -1
10000
Rio Po em Pontelagoscuro 9000
8000
(Italia) 7000
Cremona
Pontelagoscuro (1878)
Pontelagoscuro (2005)
6000
0 50 100 150 200
Time (hr)
Dr. Luigia Brandimarte
Março 2012 - Seminário Chuvas e Desastres Urbanos - Ouro Preto

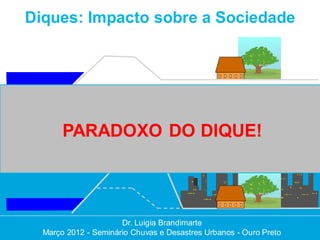

29. Diques: Impacto sobre a Sociedade
Risco = Probabilidade X
Conseqüências
PARADOXO DO DIQUE!
Dr. Luigia Brandimarte
Dr. Luigia Brandimarte
Março 2012 --Seminário Chuvas e Desastres Urbanos --Ouro Preto
Março 2012 Seminário Chuvas e Desastres Urbanos Ouro Preto
30. Gestao integrada das enchentes
De defensa contra enchentes a gestao das enchentes
“living with floods” “fighting floods”
(viver com as enchentes em vez de lutar contra)
UNESCO–IFI, EU Flood Directive (2007), Dutch project
“Room for the river”, UK policy “Making Space for Water“
Dr. Luigia Brandimarte
Dr. Luigia Brandimarte
Março 2012 --Seminário Chuvas e Desastres Urbanos --Ouro Preto
Março 2012 Seminário Chuvas e Desastres Urbanos Ouro Preto

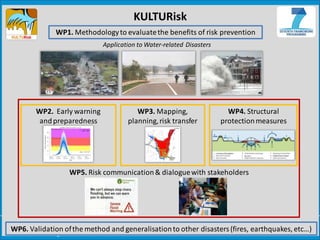

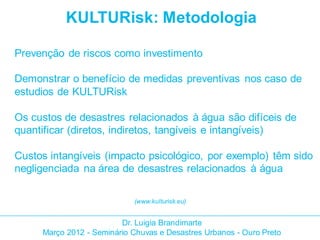

31. KULTURisk
WP1. Methodology to evaluate the benefits of risk prevention
Application to Water-related Disasters
WP2. Early warning WP3. Mapping, WP4. Structural
and preparedness planning, risk transfer protection measures
WP5. Risk communication & dialogue with stakeholders
Dr. Luigia Brandimarte
Dr. Luigia Brandimarte
WP6. Validation of the method and generalisation to other disasters (fires, earthquakes, etc…)
Março 2012 --Seminário Chuvas e Desastres Urbanos --Ouro Preto
Março 2012 Seminário Chuvas e Desastres Urbanos Ouro Preto
32. KULTURisk: Casos de estudio
Carlisle
Somerset
Zürich Soča-
Isonzo Danube
Barcellonette
Dr. Luigia Brandimarte
Março 2012 - Seminário Chuvas e Desastres Urbanos - Ouro Preto
33. KULTURisk: Metodologia
Prevenção de riscos como investimento
Demonstrar o benefício de medidas preventivas nos caso de
estudios de KULTURisk
Os custos de desastres relacionados à água são difíceis de
quantificar (diretos, indiretos, tangíveis e intangíveis)
Custos intangíveis (impacto psicológico, por exemplo) têm sido
negligenciada na área de desastres relacionados à água
(www.kulturisk.eu)
Dr. Luigia Brandimarte
Março 2012 - Seminário Chuvas e Desastres Urbanos - Ouro Preto
34. Enchentes como um choque para o sistema
PIB ou
“bem-estar”
Danos
causados por
enchentes
Time
Dr. Luigia Brandimarte
Março 2012 - Seminário Chuvas e Desastres Urbanos - Ouro Preto
35. Enchentes como um choque para o sistema
PIB ou Desenvolvimento em áreas
“bem-estar” propensas a inundações
Desenvolvimento em
outras áreas
Time
Dr. Luigia Brandimarte
Março 2012 - Seminário Chuvas e Desastres Urbanos - Ouro Preto
36. Comunicação do Risco
Evento perdido
Falsos
alarmes
(Demeritt, 2011)
Dr. Luigia Brandimarte
Março 2012 - Seminário Chuvas e Desastres Urbanos - Ouro Preto
37. Sensibilização e preparação
Exemplo: Prague
(República Checa)
Inundação do 2002, embora
significativamente mais intensa
do que a anterior que ocorreu
em 1997, levou a um número
muito menor de mortes
relacionadas com o evento
(Marešová & Mareš, MITCH Proceedings, 2003)
Dr. Luigia Brandimarte
Março 2012 - Seminário Chuvas e Desastres Urbanos - Ouro Preto
38. Perspectiva Social
Hungarian Academy of Sciences – Institute of Sociology
Que medidas seriam mais eficazes?
Aumentar e fortalecer os diques existentes 74%
Reflorestamento da bacia 61%
Remoção de diques para aumentar a atenuação 21%
Apoio financeiro para a transferência de pessoas fora de
áreas de alto risco 14%
(Vari and Ferencz, Frontiers in Flood Research, 2006)
Dr. Luigia Brandimarte
Março 2012 - Seminário Chuvas e Desastres Urbanos - Ouro Preto

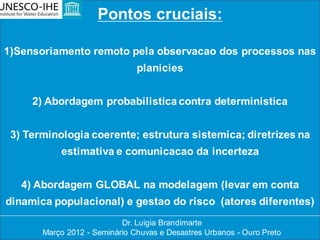

39. Pontos cruciais:
1)Sensoriamento remoto pela observacao dos processos nas
planicies
2) Abordagem probabilistica contra deterministica
3) Terminologia coerente; estrutura sistemica; diretrizes na
estimativa e comunicacao da incerteza
4) Abordagem GLOBAL na modelagem (levar em conta
dinamica populacional) e gestao do risco (atores diferentes)
Dr. Luigia Brandimarte
Março 2012 - Seminário Chuvas e Desastres Urbanos - Ouro Preto
40. UNESCO-IHE Institute for Water Education
Postgraduate Education, Training and Capacity Development
in Water, Environment and Infrastructure
l.brandimarte@unesco-ihe.org
www.kulturisk.eu
www.unesco-ihe.org
Dr. Luigia Brandimarte
Março 2012 - Seminário Chuvas e Desastres Urbanos - Ouro Preto
