- 1. O CONTROLE DECHEIAS NA PREFEITURA DE SÃO PAULO Secretaria de Infraestrutura Urbana e Obras São Paulo Obras

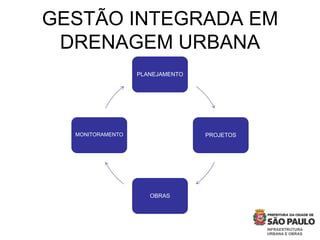

- 2. GESTÃO INTEGRADA EM DRENAGEMURBANA PLANEJAMENTO PROJETOS OBRAS MONITORAMENTO

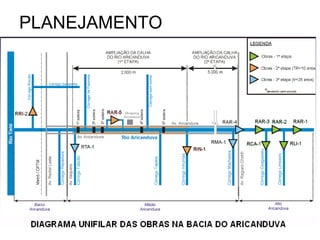

- 3.

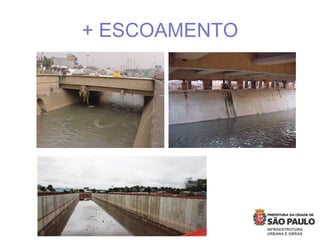

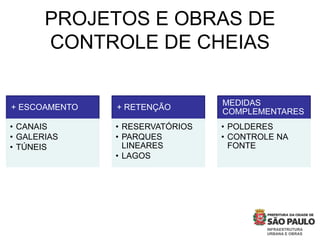

- 4. PROJETOS E OBRASDE CONTROLE DE CHEIAS + ESCOAMENTO • CANAIS • GALERIAS • TÚNEIS + RETENÇÃO • RESERVATÓRIOS • PARQUES LINEARES • LAGOS MEDIDAS COMPLEMENTARES • POLDERES • CONTROLE NA FONTE

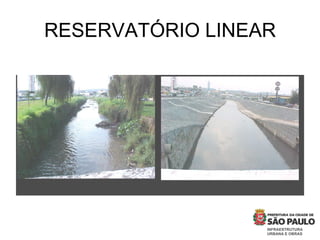

- 5.

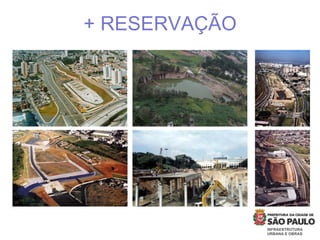

- 6. INTRODUÃO OBJETIVOS METASLICITAÇÃO PPP INVESTIMENTO CRONOGRAMA + RESERVAÇÃO
- 7.

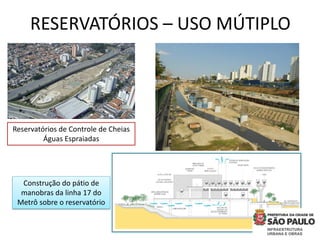

- 8. METAS INVESTIMENTO CRONOGRAMA Reservatóriosde Controle de Cheias Águas Espraiadas Construção do pátio de manobras da linha 17 do Metrô sobre o reservatório RESERVATÓRIOS – USO MÚTIPLO

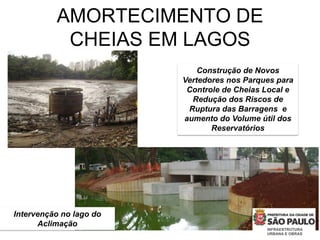

- 9. Construção de Novos Vertedoresnos Parques para Controle de Cheias Local e Redução dos Riscos de Ruptura das Barragens e aumento do Volume útil dos Reservatórios INTRODUÇÃO MOTIVAÇÃO OBJETIVOS METAS SISTEMA Intervenção no lago do Aclimação AMORTECIMENTO DE CHEIAS EM LAGOS

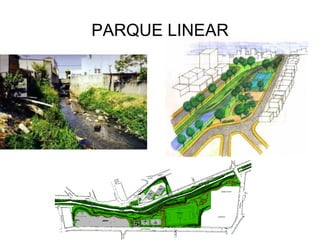

- 10.

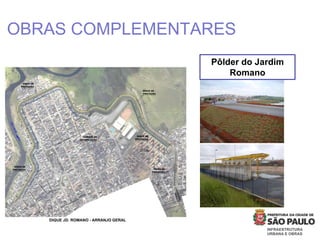

- 11. OBJETIVOS METAS LICITAÇÃOSISTEMAPPP CRONOGRAMA Pôlder do Jardim Romano OBRAS COMPLEMENTARES

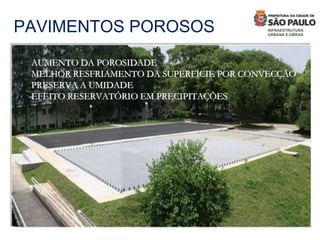

- 12. • AUMENTO DAPOROSIDADE • MELHOR RESFRIAMENTO DA SUPERFÍCIE POR CONVECÇÃO • PRESERVA A UMIDADE • EFEITO RESERVATÓRIO EM PRECIPITAÇÕES PAVIMENTOS POROSOS

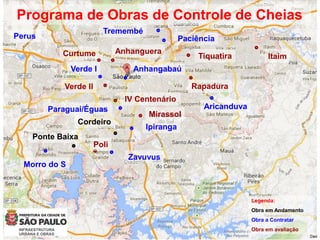

- 13. Aricanduva Anhanguera Zavuvus Programa de Obrasde Controle de Cheias Verde I Paciência Tremembé Morro do S Perus Ponte Baixa Cordeiro Ipiranga Paraguai/Éguas Anhangabaú RapaduraVerde II Tiquatira ItaimCurtume Mirassol IV Centenário Poli Legenda: Obra em Andamento Obra a Contratar Obra em avaliação

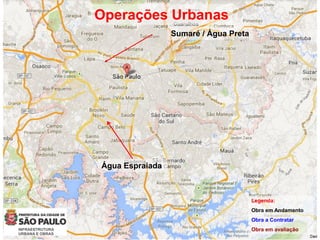

- 14. Operações Urbanas Água Espraiada Sumaré/ Água Preta Legenda: Obra em Andamento Obra a Contratar Obra em avaliação

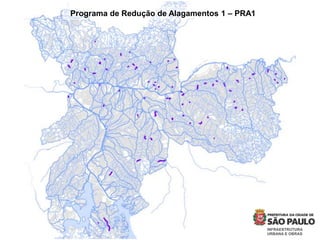

- 15. Programa de Reduçãode Alagamentos 1 – PRA1

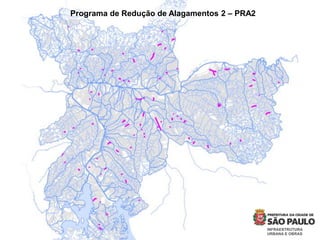

- 16. Programa de Reduçãode Alagamentos 2 – PRA2

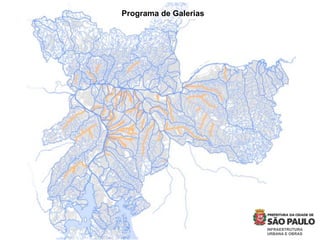

- 17.
- 18. Fevereiro 2014 Modelagem hidrológicade bacias prioritárias de São Paulo

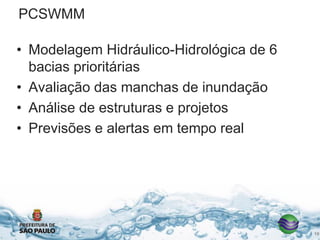

- 19. PCSWMM • Modelagem Hidráulico-Hidrológicade 6 bacias prioritárias • Avaliação das manchas de inundação • Análise de estruturas e projetos • Previsões e alertas em tempo real 19

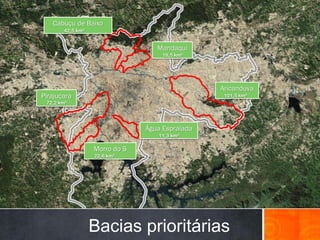

- 20. Bacias prioritárias Cabuçu deBaixo Mandaqui Aricanduva Pirajuçara Morro do S Água Espraiada 42,5 km² 101,5 km² 72,2 km² 22,6 km² 18,5 km² 11,3 km²

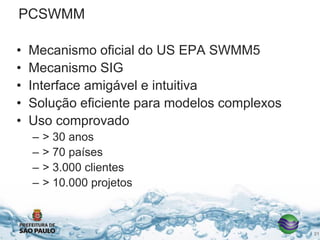

- 21. PCSWMM • Mecanismo oficialdo US EPA SWMM5 • Mecanismo SIG • Interface amigável e intuitiva • Solução eficiente para modelos complexos • Uso comprovado – > 30 anos – > 70 países – > 3.000 clientes – > 10.000 projetos 21

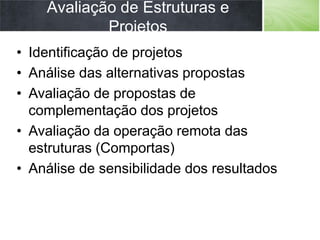

- 22. Avaliação de Estruturase Projetos • Identificação de projetos • Análise das alternativas propostas • Avaliação de propostas de complementação dos projetos • Avaliação da operação remota das estruturas (Comportas) • Análise de sensibilidade dos resultados

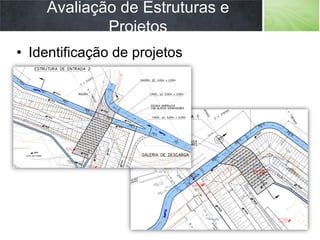

- 23. Avaliação de Estruturase Projetos • Identificação de projetos

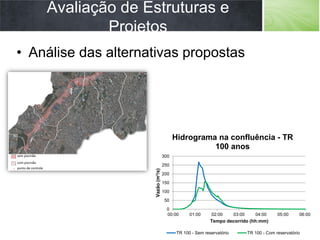

- 24. Avaliação de Estruturase Projetos • Análise das alternativas propostas 0 50 100 150 200 250 300 00:00 01:00 02:00 03:00 04:00 05:00 06:00 Vazão(m³/s) Tempo decorrido (hh:mm) Hidrograma na confluência - TR 100 anos TR 100 - Sem reservatório TR 100 - Com reservatório

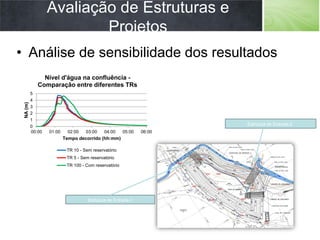

- 25. Avaliação de Estruturase Projetos • Análise de sensibilidade dos resultados Estrutura de Entrada-2 Estrutura de Entrada-1 0 1 2 3 4 5 00:00 01:00 02:00 03:00 04:00 05:00 06:00 NA(m) Tempo decorrido (hh:mm) Nível d'água na confluência - Comparação entre diferentes TRs TR 10 - Sem reservatório TR 5 - Sem reservatório TR 100 - Com reservatório

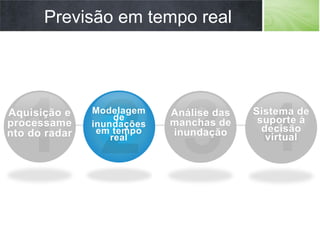

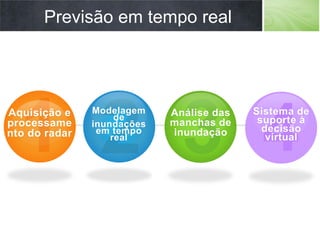

- 26. Aquisição e processame nto doradar Modelagem de inundações em tempo real Análise das manchas de inundação Previsão em tempo real 4 Sistema de suporte à decisão virtual
- 27. Aquisição e processame nto doradar 2 Modelagem de inundações em tempo real 3Análise das manchas de inundação Previsão em tempo real 4 Sistema de suporte à decisão virtual

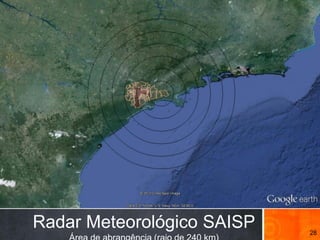

- 28.

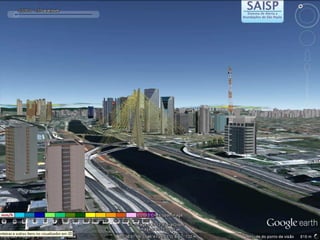

- 29.

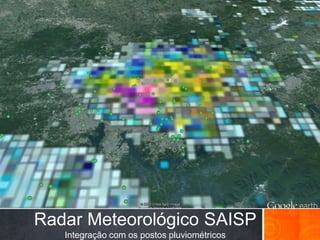

- 30. Radar Meteorológico SAISP Integraçãocom os postos pluviométricos
- 31. Aquisição e processame nto doradar Modelagem de inundações em tempo real Análise das manchas de inundação Previsão em tempo real Sistema de suporte à decisão virtual

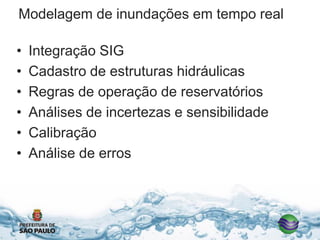

- 32. Modelagem de inundaçõesem tempo real • Integração SIG • Cadastro de estruturas hidráulicas • Regras de operação de reservatórios • Análises de incertezas e sensibilidade • Calibração • Análise de erros

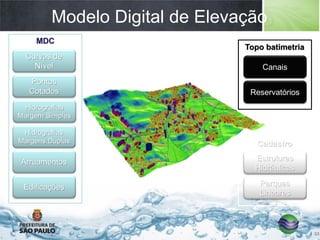

- 33. 33 Modelo Digital deElevação Edificações Arruamentos Hidrografias Margens Duplas Hidrografias Margem Simples Curvas de Nível Pontos Cotados MDC Reservatórios Canais Topo batimetria Estruturas Hidráulicas Parques Lineares Cadastro

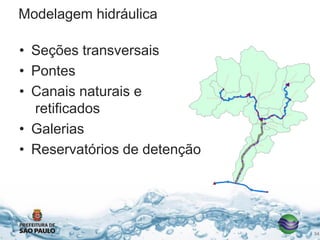

- 34. Modelagem hidráulica • Seçõestransversais • Pontes • Canais naturais e retificados • Galerias • Reservatórios de detenção 34

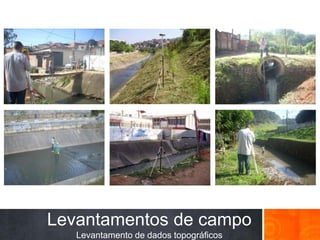

- 35. Levantamentos de campo Levantamentode dados topográficos

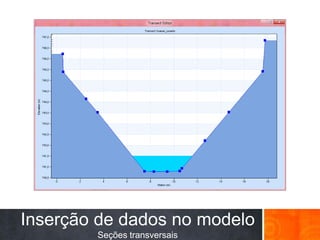

- 36. Inserção de dadosno modelo Seções transversais

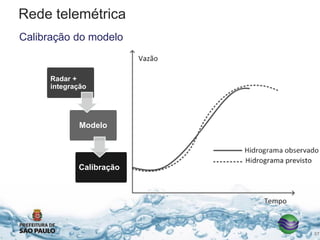

- 37. Rede telemétrica Calibração domodelo 37 Radar + integração Modelo Calibração

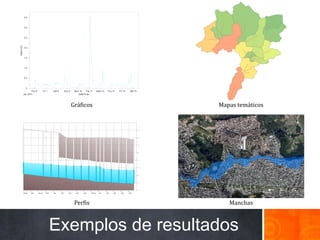

- 38. Exemplos de resultados Gráficos PerfisManchas Mapas temáticos
- 39.
- 40. Aquisição e processame nto doradar Modelagem de inundações em tempo real Análise das manchas de inundação Previsão em tempo real Sistema de suporte à decisão virtual

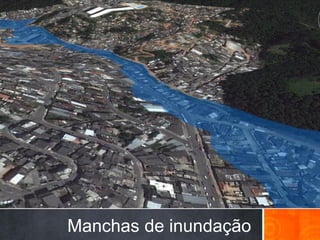

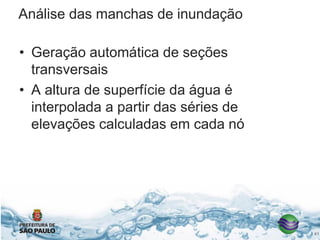

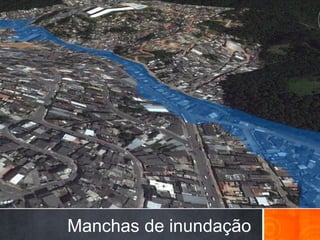

- 41. Análise das manchasde inundação • Geração automática de seções transversais • A altura de superfície da água é interpolada a partir das séries de elevações calculadas em cada nó 41

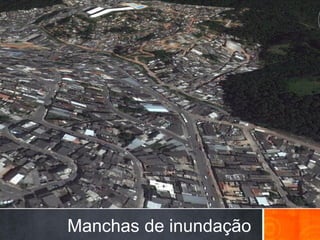

- 42.
- 43.
- 44.

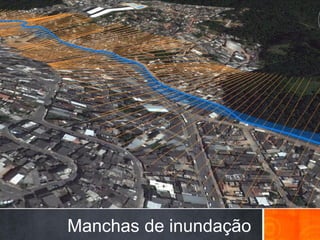

- 45.
- 46.

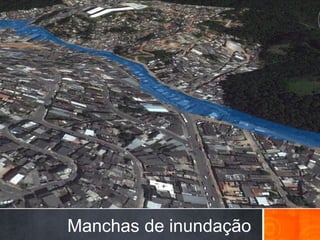

- 47.
- 48.
- 49.

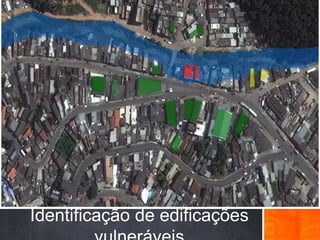

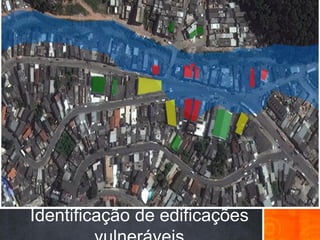

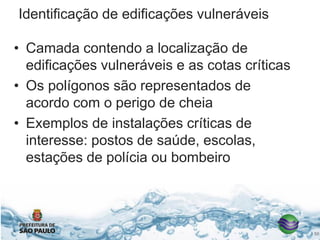

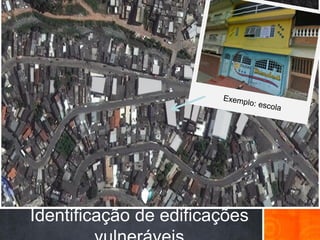

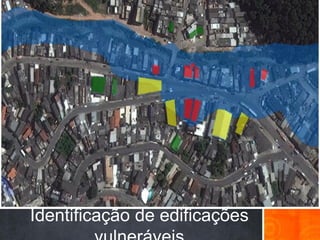

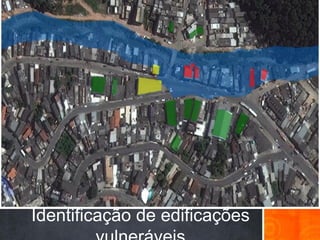

- 50. Identificação de edificaçõesvulneráveis • Camada contendo a localização de edificações vulneráveis e as cotas críticas • Os polígonos são representados de acordo com o perigo de cheia • Exemplos de instalações críticas de interesse: postos de saúde, escolas, estações de polícia ou bombeiro 50

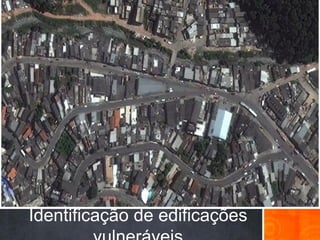

- 51.
- 52.
- 53.
- 54.
- 55.
- 56.

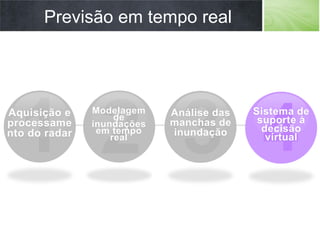

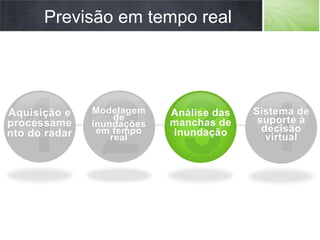

- 57. Aquisição e processame nto doradar Modelagem de inundações em tempo real Análise das manchas de inundação Previsão em tempo real 4 Sistema de suporte à decisão virtual
- 58.
- 59.
- 60.
- 61.

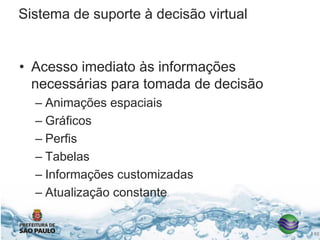

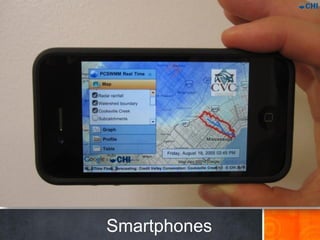

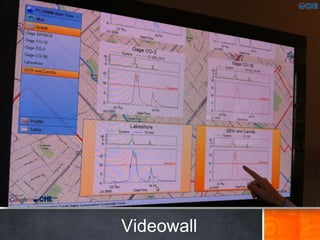

- 62. Sistema de suporteà decisão virtual • Acesso imediato às informações necessárias para tomada de decisão – Animações espaciais – Gráficos – Perfis – Tabelas – Informações customizadas – Atualização constante 62
