Este documento descreve um pedal de overdrive com 9 características principais: (1) um botão de bypass true, (2) um LED indicador de status, (3) um conector de entrada para fonte DC de 9V, (4) uma entrada jack para guitarra, (5) uma saída jack, e (6) botões de volume, (7) voz, (8) tom e (9) ganho para ajustar o som de overdrive. O pedal também possui especificações técnicas, instruções de uso e advertências de segurança.

1. 3
6
7
8
9
4
5
2
Overdrive Pedal
1. TRUE BYPASS Footswitch:
Push down the footswitch
to switch between effects
and bypass status.
2. ON/OFF LED:
Instructs effects or bypass
status of Rumble Drive, when the
LED is lit up, the effects is on.
3. DC IN Power Jack:
For power supply, use a 9-volt
DC regulated AC adapter(plug
polarity is positive on the barrel
and negative in the center).
4. INPUT Jack:
1/4” mono audio jack, for
connecting guitar.
5. OUTPUT Jack:
1/4” mono audio jack, outputs
the signal.
6. VOLUME Knob:
Adjust the volume of the overdrive sound.
7. VOICE Knob:
Adjust the color of the overdrive sound.
8. TONE Knob:
Adjust the brightness of the overdrive sound.
9. GAIN Knob:
Adjust the gain of the overdrive sound.
Input: 1/4” monaural jack (impedance: 470k Ohms )
Output: 1/4” monaural jack (impedance: 1k Ohms)
Power Requirements: AC adapter 9V DC (center minus plug)
Current Draw: 7 mA
Dimensions: 93.5mm (D) × 42mm (W) × 52mm (H)
Weight: 160 g
Accessories: Owner’s Manual
Main Features
Ÿ Round and smooth overdrive tone, excellent dynamic response and
open sound
Ÿ Full metal shell
Ÿ Very small and exquisite
Ÿ True bypass
Ÿ DC 9V Adapter power supply
* Disclaimer: Any specification’s update won't be amended in this manual.

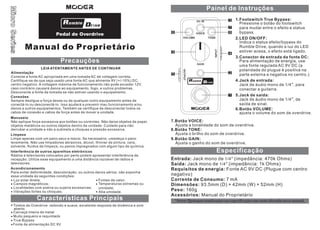

2. Painel de Instruções
3
Pedal de Overdrive
Manual do Proprietário
6
7
8
2.LED ON/OFF:
9
4
Precauções
LEIA ATENTAMENTE ANTES DE CONTINUAR
Alimentação
Conecte a fonte AC apropriada em uma tomada AC de voltagem correta.
Certifique-se de que seja usado uma fonte AC que alimente 9V (+/-10%) DC,
centro negativo. A voltagem máxima de funcionamento não pode exceder 12V,
caso contrário causará danos ao equipamento, fogo, e outros problemas.
Desconecte a fonte da tomada se não estiver usando o equipamento.
Conexões
Sempre desligue a força desse ou de qualquer outro equipamento antes de
conectá-lo ou desconectá-lo. Isso ajudará a prevenir mau funcionamento e/ou
danos a outros equipamentos. Também se certifique de desconectar todos os
cabos de conexão e cabos de força antes de mover a unidade.
Manuseio
Não aplique força excessiva aos botões ou controles. Não deixe objetos de papel,
objetos metálicos ou outros objetos dentro da unidade. Cuidado para não
derrubar a unidade e não a submeta a choques e pressão excessiva.
Limpeza
Limpe apenas com um pano seco e macio. Se necessário, umedeça o pano
levemente. Não use limpadores abrasivos, álcool, thinner de pintura, cera,
solvente, fluidos de limpeza, ou panos impregnados com algum tipo de química.
Interferência de outros aparelhos eletrônicos
Rádios e televisores colocados por perto podem apresentar interferência de
recepção. Utilize esse equipamento a uma distância razoável de rádios e
televisores.
Acondicionamento
Para evitar deformidade, descoloração, ou outros danos sérios, não exponha
essa unidade às seguintes condições:
Luz solar direta;
Fontes de calor;
Temperaturas extremas ou
Campos magnéticos;
Localidades com poeira ou sujeira excessivas;
umidade;
Vibrações fortes ou choques;
Alta umidade.
Características Principais
Timbre de Overdrive redondo e suave, excelente resposta de dinâmica e som
aberto
Carcaça inteira de metal
Muito pequeno e requintado
True Bypass
1.Footswitch True Bypass:
5
3.Conector de entrada da fonte DC:
2
4.Jack de entrada:
5.Jack de saída:
6.Botão VOLUME:
7.Botão VOICE:
Ajusta a tonalidade do som de overdrive.
8.Botão TONE:
Ajusta o brilho do som de overdrive.
9.Botão GAIN:
Ajusta o ganho do som de overdrive.
Especificação
Entrada: Jack mono de 1/4” (impedância: 470k Ohms)
Saída: Jack mono de 1/4” (impedância: 1k Ohms)
Requisitos de energia: Fonte AC 9V DC (Plugue com centro
negativo)
Corrente de Consumo: 7 mA
Dimensões: 93.5mm (D) × 42mm (W) × 52mm (H)
Peso: 160g
Acessórios: Manual do Proprietário
