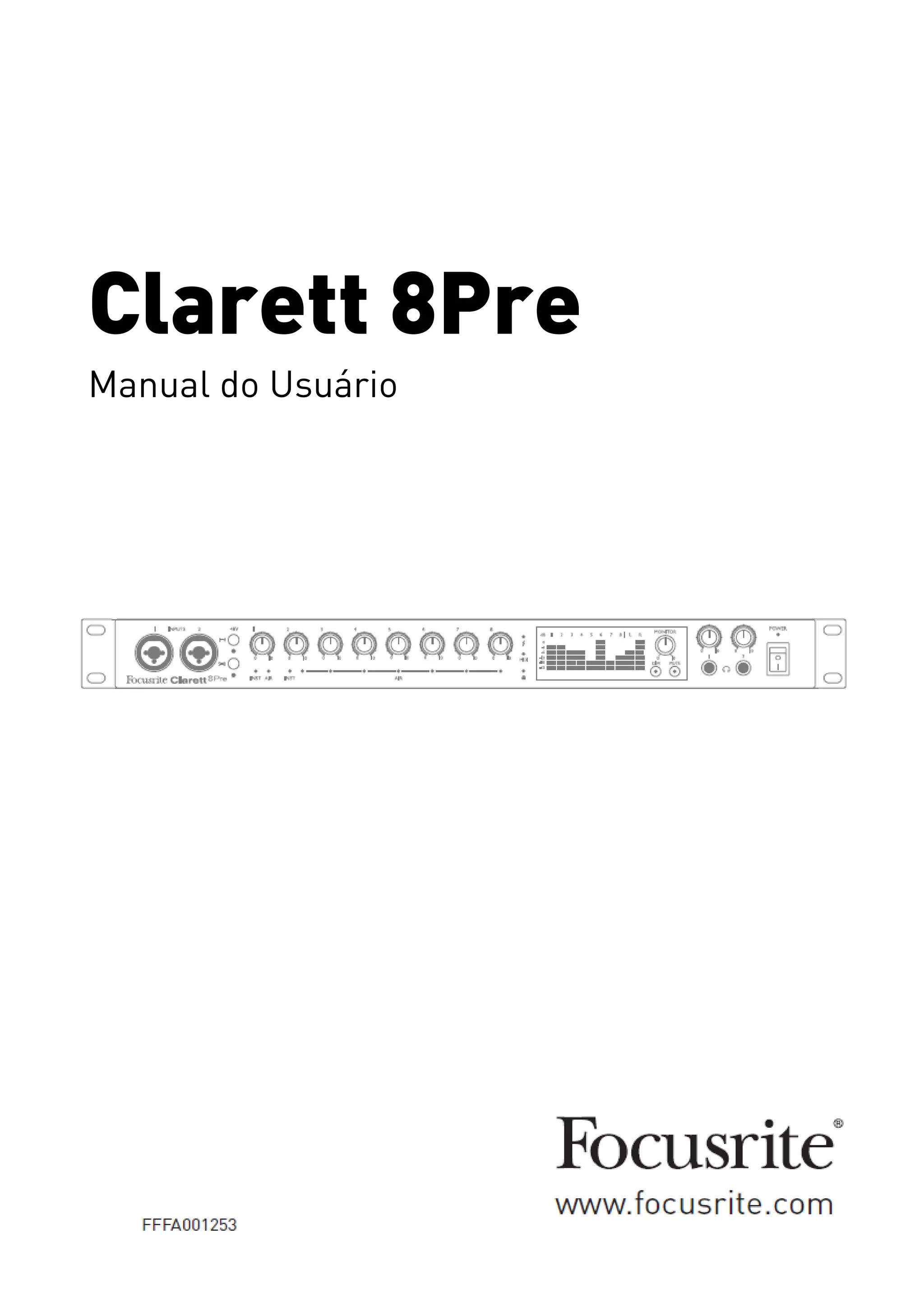

Clarett 8Pre
Manual do Usuário

2. 2

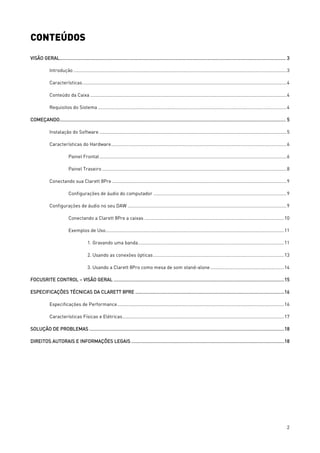

CONTEÚDOS
VISÃO GERAL....................................................................................................................................................................... 3
Introdução .....................................................................................................................................................................3
Características..............................................................................................................................................................4
Conteúdo da Caixa ........................................................................................................................................................4
Requisitos do Sistema ..................................................................................................................................................4
COMEÇANDO....................................................................................................................................................................... 5
Instalação do Software .................................................................................................................................................5
Características do Hardware........................................................................................................................................6
Painel Frontal.................................................................................................................................................6
Painel Traseiro...............................................................................................................................................8
Conectando sua Clarett 8Pre .......................................................................................................................................9
Configurações de áudio do computador .......................................................................................................9
Configurações de áudio no seu DAW ...........................................................................................................................9

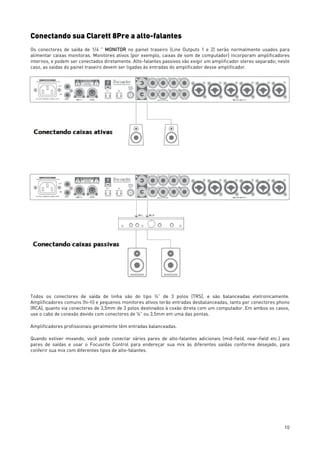

Conectando a Clarett 8Pre a caixas ............................................................................................................10

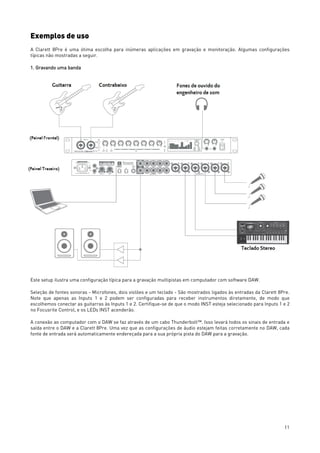

Exemplos de Uso..........................................................................................................................................11
1. Gravando uma banda.................................................................................................................11
2. Usando as conexões ópticas .....................................................................................................13
3. Usando a Clarett 8Pro como mesa de som stand-alone.........................................................14

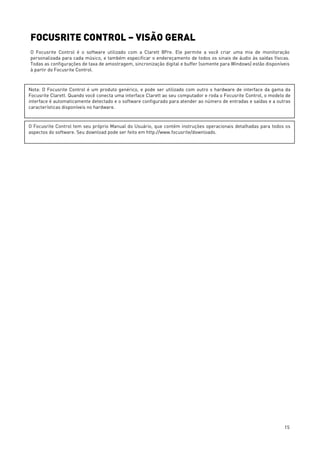

FOCUSRITE CONTROL – VISÃO GERAL ..............................................................................................................................15

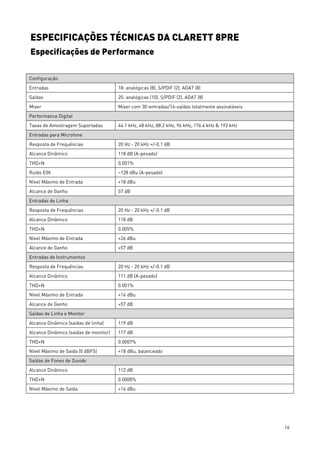

ESPECIFICAÇÕES TÉCNICAS DA CLARETT 8PRE ..............................................................................................................16
Especificações de Performance.................................................................................................................................16
Características Físicas e Elétricas.............................................................................................................................17
SOLUÇÃO DE PROBLEMAS ................................................................................................................................................18
DIREITOS AUTORAIS E INFORMAÇÕES LEGAIS .................................................................................................................18

3. 3

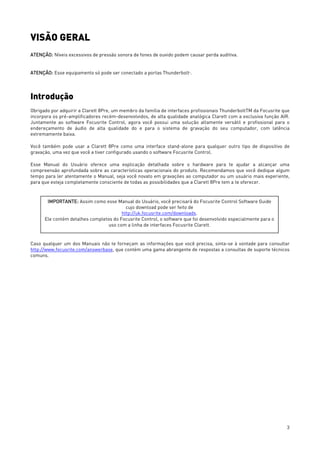

VISÃO GERAL
ATENÇÃO: Níveis excessivos de pressão sonora de fones de ouvido podem causar perda auditiva.
ATENÇÃO: Esse equipamento só pode ser conectado a portas ThunderboltTM
.
Introdução
Obrigado por adquirir a Clarett 8Pre, um membro da família de interfaces profissionais ThunderboltTM da Focusrite que
incorpora os pré-amplificadores recém-desenvolvidos, de alta qualidade analógica Clarett com a exclusiva função AIR.
Juntamente ao software Focusrite Control, agora você possui uma solução altamente versátil e profissional para o
endereçamento de áudio de alta qualidade do e para o sistema de gravação do seu computador, com latência
extremamente baixa.
Você também pode usar a Clarett 8Pre como uma interface stand-alone para qualquer outro tipo de dispositivo de
gravação, uma vez que você a tiver configurado usando o software Focusrite Control.
Esse Manual do Usuário oferece uma explicação detalhada sobre o hardware para te ajudar a alcançar uma
compreensão aprofundada sobre as características operacionais do produto. Recomendamos que você dedique algum
tempo para ler atentamente o Manual, seja você novato em gravações ao computador ou um usuário mais experiente,
para que esteja completamente consciente de todas as possibilidades que a Clarett 8Pre tem a te oferecer.
Caso qualquer um dos Manuais não te forneçam as informações que você precisa, sinta-se à vontade para consultar
http://www.focusrite.com/answerbase, que contém uma gama abrangente de respostas a consultas de suporte técnicos
comuns.
IMPORTANTE: Assim como esse Manual do Usuário, você precisará do Focusrite Control Software Guide
cujo download pode ser feito de
http://uk.focusrite.com/downloads.
Ele contém detalhes completos do Focusrite Control, o software que foi desenvolvido especialmente para o
uso com a linha de interfaces Focusrite Clarett.

4. 4

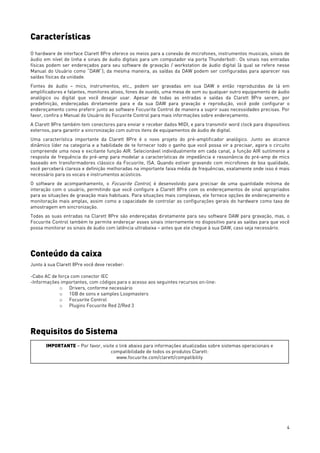

Características
O hardware de interface Clarett 8Pre oferece os meios para a conexão de microfones, instrumentos musicais, sinais de
áudio em nível de linha e sinais de áudio digitais para um computador via porta ThunderboltTM
. Os sinais nas entradas
físicas podem ser endereçados para seu software de gravação / workstation de áudio digital (à qual se refere nesse
Manual do Usuário como “DAW”); da mesma maneira, as saídas da DAW podem ser configuradas para aparecer nas
saídas físicas da unidade.
Fontes de áudio – mics, instrumentos, etc., podem ser gravadas em sua DAW e então reproduzidas de lá em
amplificadores e falantes, monitores ativos, fones de ouvido, uma mesa de som ou qualquer outro equipamento de áudio
analógico ou digital que você desejar usar. Apesar de todas as entradas e saídas da Clarett 8Pre serem, por
predefinição, endereçadas diretamente para e da sua DAW para gravação e reprodução, você pode configurar o
endereçamento como preferir junto ao software Focusrite Control de maneira a suprir suas necessidades precisas. Por
favor, confira o Manual do Usuário do Focusrite Control para mais informações sobre endereçamento.
A Clarett 8Pre também tem conectores para enviar e receber dados MIDI, e para transmitir word clock para dispositivos
externos, para garantir a sincronização com outros itens de equipamentos de áudio de digital.
Uma característica importante da Clarett 8Pre é o novo projeto do pré-amplificador analógico. Junto ao alcance
dinâmico líder na categoria e a habilidade de te fornecer todo o ganho que você possa vir a precisar, agora o circuito
compreende uma nova e excitante função AIR. Selecionável individualmente em cada canal, a função AIR sutilmente a
resposta de frequência do pré-amp para modelar a características de impedância e ressonância do pré-amp de mics
baseado em transformadores clássico da Focusrite, ISA. Quando estiver gravando com microfones de boa qualidade,
você perceberá clareza e definição melhoradas na importante faixa média de frequências, exatamente onde isso é mais
necessário para os vocais e instrumentos acústicos.
O software de acompanhamento, o Focusrite Control, é desenvolvido para precisar de uma quantidade mínima de
interação com o usuário, permitindo que você configure a Clarett 8Pre com os endereçamentos de sinal apropriados
para as situações de gravação mais habituais. Para situações mais complexas, ele fornece opções de endereçamento e
monitoração mais amplas, assim como a capacidade de controlar as configurações gerais do hardware como taxa de
amostragem em sincronização.
Todas as suas entradas na Clarett 8Pre são endereçadas diretamente para seu software DAW para gravação, mas, o
Focusrite Control também te permite endereçar esses sinais internamente no dispositivo para as saídas para que você
possa monitorar os sinais de áudio com latência ultrabaixa – antes que ele chegue à sua DAW, caso seja necessário.
Conteúdo da caixa
Junto à sua Clarett 8Pre você deve receber:
-Cabo AC de força com conector IEC
-Informações importantes, com códigos para o acesso aos seguintes recursos on-line:
o Drivers, conforme necessário
o 1GB de sons e samples Loopmasters
o Focusrite Control
o Plugins Focusrite Red 2/Red 3
Requisitos do Sistema
IMPORTANTE – Por favor, visite o link abaixo para informações atualizadas sobre sistemas operacionais e
compatibilidade de todos os produtos Clarett:
www.focusrite.com/clarett/compatibility

5. 5
Começando

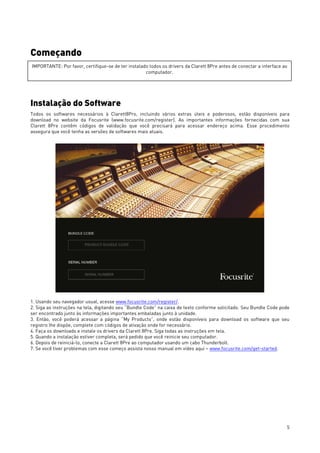

Instalação do Software
Todos os softwares necessários à Clarett8Pro, incluindo vários extras úteis e poderosos, estão disponíveis para
download no website da Focusrite (www.focusrite.com/register). As importantes informações fornecidas com sua
Clarett 8Pre contêm códigos de validação que você precisará para acessar endereço acima. Esse procedimento
assegura que você tenha as versões de softwares mais atuais.
1. Usando seu navegador usual, acesse www.focusrite.com/register/.
2. Siga as instruções na tela, digitando seu “Bundle Code” na caixa de texto conforme solicitado. Seu Bundle Code pode
ser encontrado junto às informações importantes embaladas junto à unidade.
3. Então, você poderá acessar a página “My Products”, onde estão disponíveis para download os software que seu
registro lhe dispõe, complete com códigos de ativação onde for necessário.
4. Faça os downloads e instale os drivers da Clarett 8Pre. Siga todas as instruções em tela.
5. Quando a instalação estiver completa, será pedido que você reinicie seu computador.
6. Depois de reiniciá-lo, conecte a Clarett 8Pre ao computador usando um cabo Thunderbolt.
7. Se você tiver problemas com esse começo assista nosso manual em vídeo aqui – www.focusrite.com/get-started.
IMPORTANTE: Por favor, certifique-se de ter instalado todos os drivers da Clarett 8Pre antes de conectar a interface ao
computador.

6. 6
Características do Hardware

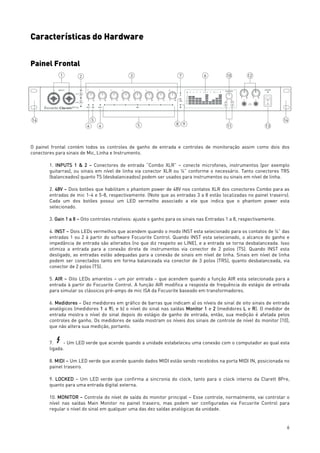

Painel Frontal
O painel frontal contém todos os controles de ganho de entrada e controles de monitoração assim como dois dos
conectores para sinais de Mic, Linha e Instrumento.
1. INPUTS 1 & 2 – Conectores de entrada “Combo XLR” – conecte microfones, instrumentos (por exemplo
guitarras), ou sinais em nível de linha via conector XLR ou ¼” conforme o necessário. Tanto conectores TRS
(balanceados) quanto TS (desbalanceados) podem ser usados para instrumentos ou sinais em nível de linha.
2. 48V – Dois botões que habilitam o phantom power de 48V nos contatos XLR dos conectores Combo para as
entradas de mic 1-4 e 5-8, respectivamente. (Note que as entradas 3 a 8 estão localizadas no painel traseiro).
Cada um dos botões possui um LED vermelho associado a ele que indica que o phantom power esta
selecionado.
3. Gain 1 a 8 – Oito controles rotativos: ajuste o ganho para os sinais nas Entradas 1 a 8, respectivamente.
4. INST – Dois LEDs vermelhos que acendem quando o modo INST esta selecionado para os contatos de ¼” das
entradas 1 ou 2 à partir do software Focusrite Control. Quando INST esta selecionado, o alcance do ganho e
impedância de entrada são alterados (no que diz respeito ao LINE), e a entrada se torna desbalanceada. Isso
otimiza a entrada para a conexão direta de instrumentos via conector de 2 polos (TS). Quando INST esta
desligado, as entradas estão adequadas para a conexão de sinais em nível de linha. Sinais em nível de linha
podem ser conectados tanto em forma balanceada via conector de 3 polos (TRS), quanto desbalanceada, via
conector de 2 polos (TS).
5. AIR – Oito LEDs amarelos – um por entrada – que acendem quando a função AIR esta selecionada para a
entrada à partir do Focusrite Control. A função AIR modifica a resposta de frequência do estágio de entrada
para simular os clássicos pré-amps de mic ISA da Focusrite baseado em transformadores.
6. Medidores – Dez medidores em gráfico de barras que indicam a) os níveis de sinal de oito sinais de entrada
analógicos (medidores 1 a 9); e b) o nível do sinal nas saídas Monitor 1 e 2 (medidores L e R). O medidor de
entrada mostra o nível do sinal depois do estágio de ganho de entrada, então, sua medição é afetada pelos
controles de ganho. Os medidores de saída mostram os níveis dos sinais de controle de nível do monitor [10],
que não altera sua medição, portanto.
7. - Um LED verde que acende quando a unidade estabeleceu uma conexão com o computador ao qual esta
ligada.
8. MIDI – Um LED verde que acende quando dados MIDI estão sendo recebidos na porta MIDI IN, posicionada no
painel traseiro.
9. LOCKED – Um LED verde que confirma a sincronia do clock, tanto para o clock interno da Clarett 8Pre,
quanto para uma entrada digital externa.
10. MONITOR – Controle do nível de saída do monitor principal – Esse controle, normalmente, vai controlar o
nível nas saídas Main Monitor no painel traseiro, mas podem ser configuradas via Focusrite Control para
regular o nível do sinal em qualquer uma das dez saídas analógicas da unidade.

7. 7

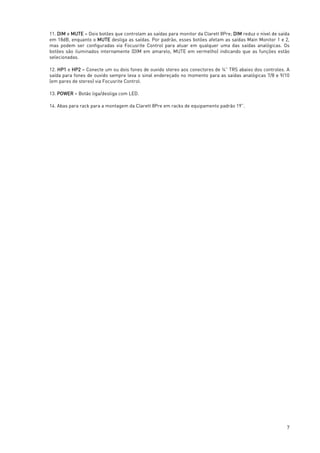

11. DIM e MUTE – Dois botões que controlam as saídas para monitor da Clarett 8Pre; DIM reduz o nível de saída
em 18dB, enquanto o MUTE desliga as saídas. Por padrão, esses botões afetam as saídas Main Monitor 1 e 2,
mas podem ser configuradas via Focusrite Control para atuar em qualquer uma das saídas analógicas. Os
botões são iluminados internamente (DIM em amarelo, MUTE em vermelho) indicando que as funções estão
selecionadas.
12. HP1 e HP2 – Conecte um ou dois fones de ouvido stereo aos conectores de ¼” TRS abaixo dos controles. A
saída para fones de ouvido sempre leva o sinal endereçado no momento para as saídas analógicas 7/8 e 9/10
(em pares de stereo) via Focusrite Control.
13. POWER – Botão liga/desliga com LED.
14. Abas para rack para a montagem da Clarett 8Pre em racks de equipamento padrão 19”.

8. 8

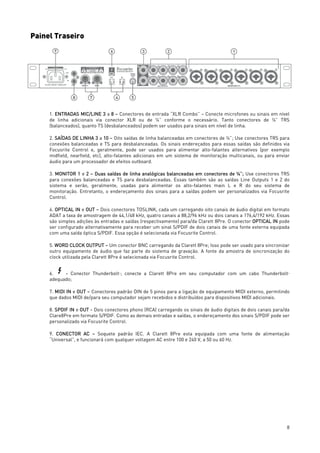

Painel Traseiro
1. ENTRADAS MIC/LINE 3 a 8 – Conectores de entrada “XLR Combo” – Conecte microfones ou sinais em nível
de linha adicionais via conector XLR ou de ¼” conforme o necessário. Tanto conectores de ¼” TRS
(balanceados), quanto TS (desbalanceados) podem ser usados para sinais em nível de linha.
2. SAÍDAS DE LINHA 3 a 10 – Oito saídas de linha balanceadas em conectores de ¼”; Use conectores TRS para
conexões balanceadas e TS para desbalanceadas. Os sinais endereçados para essas saídas são definidos via
Focusrite Control e, geralmente, pode ser usados para alimentar alto-falantes alternativos (por exemplo
midfield, nearfield, etc), alto-falantes adicionais em um sistema de monitoração multicanais, ou para enviar
áudio para um processador de efeitos outboard.
3. MONITOR 1 e 2 – Duas saídas de linha analógicas balanceadas em conectores de ¼”; Use conectores TRS
para conexões balanceadas e TS para desbalanceadas. Essas também são as saídas Line Outputs 1 e 2 do
sistema e serão, geralmente, usadas para alimentar os alto-falantes main L e R do seu sistema de
monitoração. Entretanto, o endereçamento dos sinais para a saídas podem ser personalizados via Focusrite
Control.
4. OPTICAL IN e OUT – Dois conectores TOSLINK, cada um carregando oito canais de áudio digital em formato
ADAT a taxa de amostragem de 44,1/48 kHz, quatro canais a 88,2/96 kHz ou dois canais a 176,4/192 kHz. Essas
são simples adições às entradas e saídas (respectivamente) para/da Clarett 8Pre. O conector OPTICAL IN pode
ser configurado alternativamente para receber um sinal S/PDIF de dois canais de uma fonte externa equipada
com uma saída óptica S/PDIF. Essa opção é selecionada via Focusrite Control.
5. WORD CLOCK OUTPUT – Um conector BNC carregando da Clarett 8Pre; Isso pode ser usado para sincronizar
outro equipamento de áudio que faz parte do sistema de gravação. A fonte da amostra de sincronização do
clock utilizada pela Clarett 8Pre é selecionada via Focusrite Control.
6. - Conector ThunderboltTM
; conecte a Clarett 8Pre em seu computador com um cabo ThunderboltTM
adequado;
7. MIDI IN e OUT – Conectores padrão DIN de 5 pinos para a ligação de equipamento MIDI externo, permitindo
que dados MIDI de/para seu computador sejam recebidos e distribuídos para dispositivos MIDI adicionais.
8. SPDIF IN e OUT - Dois conectores phono (RCA) carregando os sinais de áudio digitais de dois canais para/da
Clare8Pre em formato S/PDIF. Como as demais entradas e saídas, o endereçamento dos sinais S/PDIF pode ser
personalizado via Focusrite Control.
9. CONECTOR AC – Soquete padrão IEC. A Clarett 8Pre esta equipada com uma fonte de alimentação
“Universal”, e funcionará com qualquer voltagem AC entre 100 e 240 V, a 50 ou 60 Hz.

9. 9

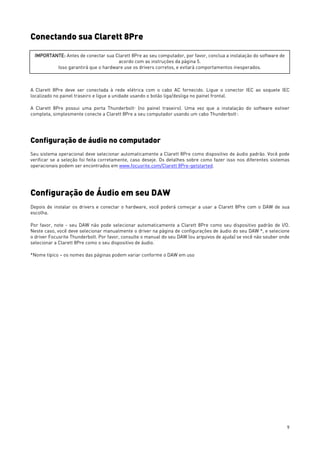

Conectando sua Clarett 8Pre
A Clarett 8Pre deve ser conectada à rede elétrica com o cabo AC fornecido. Ligue o conector IEC ao soquete IEC
localizado no painel traseiro e ligue a unidade usando o botão liga/desliga no painel frontal.
A Clarett 8Pre possui uma porta ThunderboltTM
(no painel traseiro). Uma vez que a instalação do software estiver
completa, simplesmente conecte a Clarett 8Pre a seu computador usando um cabo ThunderboltTM
.
Configuração de áudio no computador
Seu sistema operacional deve selecionar automaticamente a Clarett 8Pre como dispositivo de áudio padrão. Você pode
verificar se a seleção foi feita corretamente, caso deseje. Os detalhes sobre como fazer isso nos diferentes sistemas
operacionais podem ser encontrados em www.focusrite.com/Clarett 8Pre-getstarted.
Configuração de Áudio em seu DAW
Depois de instalar os drivers e conectar o hardware, você poderá começar a usar a Clarett 8Pre com o DAW de sua
escolha.
Por favor, note - seu DAW não pode selecionar automaticamente a Clarett 8Pre como seu dispositivo padrão de I/O.
Neste caso, você deve selecionar manualmente o driver na página de configurações de áudio do seu DAW *, e selecione
o driver Focusrite Thunderbolt. Por favor, consulte o manual do seu DAW (ou arquivos de ajuda) se você não souber onde
selecionar a Clarett 8Pre como o seu dispositivo de áudio.
*Nome típico – os nomes das páginas podem variar conforme o DAW em uso
IMPORTANTE: Antes de conectar sua Clarett 8Pre ao seu computador, por favor, conclua a instalação do software de
acordo com as instruções da página 5.
Isso garantirá que o hardware use os drivers corretos, e evitará comportamentos inesperados.

10. 10
Conectando sua Clarett 8Pre a alto-falantes
Os conectores de saída de 1/4 " MONITOR no painel traseiro (Line Outputs 1 e 2) serão normalmente usados para
alimentar caixas monitoras. Monitores ativos (por exemplo, caixas de som de computador) incorporam amplificadores
internos, e podem ser conectados diretamente. Alto-falantes passivos vão exigir um amplificador stereo separado; neste
caso, as saídas do painel traseiro devem ser ligadas às entradas do amplificador desse amplificador.
Todos os conectores de saída de linha são do tipo ¼” de 3 polos (TRS), e são balanceadas eletronicamente.
Amplificadores comuns (hi-fi) e pequenos monitores ativos terão entradas desbalanceadas, tanto por conectores phono
(RCA), quanto via conectores de 3,5mm de 3 polos destinados à coxão direta com um computador. Em ambos os casos,
use o cabo de conexão devido com conectores de ¼” ou 3,5mm em uma das pontas.
Amplificadores profissionais geralmente têm entradas balanceadas.
Quando estiver mixando, você pode conectar vários pares de alto-falantes adicionais (mid-field, near-field etc.) aos
pares de saídas e usar o Focusrite Control para endereçar sua mix às diferentes saídas conforme desejado, para
conferir sua mix com diferentes tipos de alto-falantes.

11. 11
Exemplos de uso
A Clarett 8Pre é uma ótima escolha para inúmeras aplicações em gravação e monitoração. Algumas configurações
típicas não mostradas a seguir.
1. Gravando uma banda
Este setup ilustra uma configuração típica para a gravação multipistas em computador com software DAW.
Seleção de fontes sonoras - Microfones, dois violões e um teclado - São mostrados ligados às entradas da Clarett 8Pre.
Note que apenas as Inputs 1 e 2 podem ser configuradas para receber instrumentos diretamente, de modo que
escolhemos conectar as guitarras às Inputs 1 e 2. Certifique-se de que o modo INST esteja selecionado para Inputs 1 e 2
no Focusrite Control, e os LEDs INST acenderão.
A conexão ao computador com o DAW se faz através de um cabo Thunderbolt™. Isso levará todos os sinais de entrada e
saída entre o DAW e a Clarett 8Pre. Uma vez que as configurações de áudio estejam feitas corretamente no DAW, cada
fonte de entrada será automaticamente endereçada para a sua própria pista do DAW para a gravação.

12. 12

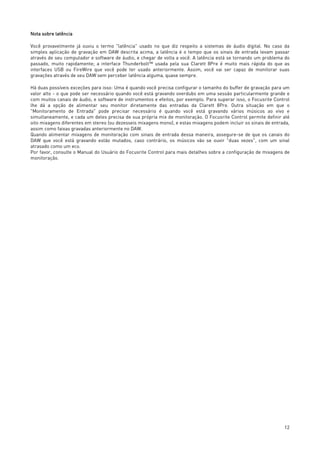

Nota sobre latência
Você provavelmente já ouviu o termo "latência" usado no que diz respeito a sistemas de áudio digital. No caso da
simples aplicação de gravação em DAW descrita acima, a latência é o tempo que os sinais de entrada levam passar
através de seu computador e software de áudio, e chegar de volta a você. A latência está se tornando um problema do
passado, muito rapidamente; a interface Thunderbolt™ usada pela sua Clarett 8Pre é muito mais rápida do que as
interfaces USB ou FireWire que você pode ter usado anteriormente. Assim, você vai ser capaz de monitorar suas
gravações através de seu DAW sem perceber latência alguma, quase sempre.
Há duas possíveis exceções para isso: Uma é quando você precisa configurar o tamanho do buffer de gravação para um
valor alto - o que pode ser necessário quando você está gravando overdubs em uma sessão particularmente grande e
com muitos canais de áudio, e software de instrumentos e efeitos, por exemplo. Para superar isso, o Focusrite Control
lhe dá a opção de alimentar seu monitor diretamente das entradas da Clarett 8Pre. Outra situação em que o
"Monitoramento de Entrada" pode precisar necessário é quando você está gravando vários músicos ao vivo e
simultaneamente, e cada um deles precisa de sua própria mix de monitoração. O Focusrite Control permite definir até
oito mixagens diferentes em stereo (ou dezesseis mixagens mono), e estas mixagens podem incluir os sinais de entrada,
assim como faixas gravadas anteriormente no DAW.
Quando alimentar mixagens de monitoração com sinais de entrada dessa maneira, assegure-se de que os canais do
DAW que você está gravando estão mutados, caso contrário, os músicos vão se ouvir "duas vezes", com um sinal
atrasado como um eco.
Por favor, consulte o Manual do Usuário do Focusrite Control para mais detalhes sobre a configuração de mixagens de
monitoração.

13. 13

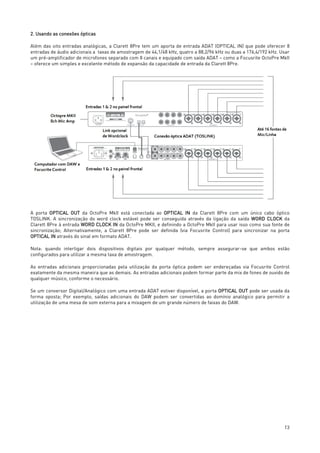

2. Usando as conexões ópticas
Além das oito entradas analógicas, a Clarett 8Pre tem um aporta de entrada ADAT (OPTICAL IN) que pode oferecer 8
entradas de áudio adicionais a taxas de amostragem de 44,1/48 kHz, quatro a 88,2/96 kHz ou duas a 176,4/192 kHz. Usar
um pré-amplificador de microfones separado com 8 canais e equipado com saída ADAT – como a Focusrite OctoPre MkII
– oferece um simples e excelente método de expansão da capacidade de entrada da Clarett 8Pre.
A porta OPTICAL OUT da OctoPre MkII está conectada ao OPTICAL IN da Clarett 8Pre com um único cabo óptico
TOSLINK. A sincronização do word clock estável pode ser conseguida através da ligação da saída WORD CLOCK da
Clarett 8Pre à entrada WORD CLOCK IN da OctoPre MKII, e definindo a OctoPre MkII para usar isso como sua fonte de
sincronização; Alternativamente, a Clarett 8Pre pode ser definida (via Focusrite Control) para sincronizar na porta
OPTICAL IN através do sinal em formato ADAT.
Nota: quando interligar dois dispositivos digitais por qualquer método, sempre assegurar-se que ambos estão
configurados para utilizar a mesma taxa de amostragem.
As entradas adicionais proporcionadas pela utilização da porta óptica podem ser endereçadas via Focusrite Control
exatamente da mesma maneira que as demais. As entradas adicionais podem formar parte da mix de fones de ouvido de
qualquer músico, conforme o necessário.
Se um conversor Digital/Analógico com uma entrada ADAT estiver disponível, a porta OPTICAL OUT pode ser usada da
forma oposta; Por exemplo, saídas adicionais do DAW podem ser convertidas ao domínio analógico para permitir a
utilização de uma mesa de som externa para a mixagem de um grande número de faixas do DAW.

14. 14

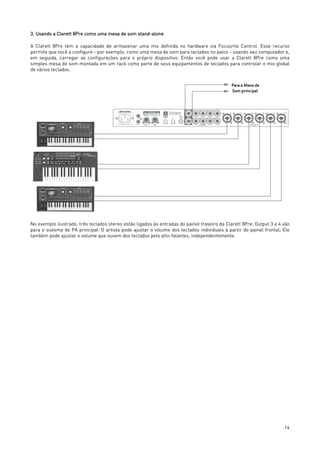

3. Usando a Clarett 8Pre como uma mesa de som stand-alone
A Clarett 8Pre tem a capacidade de armazenar uma mix definida no hardware via Focusrite Control. Esse recurso
permite que você a configure - por exemplo, como uma mesa de som para teclados no palco - usando seu computador e,
em seguida, carregar as configurações para o próprio dispositivo. Então você pode usar a Clarett 8Pre como uma
simples mesa de som montada em um rack como parte de seus equipamentos de teclados para controlar o mix global
de vários teclados.
No exemplo ilustrado, três teclados stereo estão ligados às entradas do painel traseiro da Clarett 8Pre; Output 3 e 4 vão
para o sistema de PA principal. O artista pode ajustar o volume dos teclados individuais à partir do painel frontal; Ele
também pode ajustar o volume que ouvem dos teclados pelo alto-falantes, independentemente.

15. 15
FOCUSRITE CONTROL – VISÃO GERAL
O Focusrite Control é o software utilizado com a Clarett 8Pre. Ele permite a você criar uma mix de monitoração
personalizada para cada músico, e também especificar o endereçamento de todos os sinais de áudio às saídas físicas.
Todas as configurações de taxa de amostragem, sincronização digital e buffer (somente para Windows) estão disponíveis
à partir do Focusrite Control.
Nota: O Focusrite Control é um produto genérico, e pode ser utilizado com outro s hardware de interface da gama da
Focusrite Clarett. Quando você conecta uma interface Clarett ao seu computador e roda o Focusrite Control, o modelo de
interface é automaticamente detectado e o software configurado para atender ao número de entradas e saídas e a outras
características disponíveis no hardware.
O Focusrite Control tem seu próprio Manual do Usuário, que contém instruções operacionais detalhadas para todos os
aspectos do software. Seu download pode ser feito em http://www.focusrite/downloads.

16. 16
ESPECIFICAÇÕES TÉCNICAS DA CLARETT 8PRE
Especificações de Performance
Configuração
Entradas 18: analógicas (8), S/PDIF (2), ADAT (8)
Saídas 20: analógicas (10), S/PDIF (2), ADAT (8)
Mixer Mixer com 30-entradas/16-saídas totalmente assinaláveis
Performance Digital
Taxas de Amostragem Suportadas 44.1 kHz, 48 kHz, 88.2 kHz, 96 kHz, 176.4 kHz & 192 kHz
Entradas para Microfone
Resposta de Frequências 20 Hz - 20 kHz +/-0.1 dB
Alcance Dinâmico 118 dB (A-pesado)
THD+N 0.001%
Ruído EIN –128 dBu (A-pesado)
Nível Máximo de Entrada +18 dBu
Alcance de Ganho 57 dB
Entradas de Linha
Resposta de Frequências 20 Hz - 20 kHz +/-0.1 dB
Alcance Dinâmico 118 dB
THD+N 0.005%
Nível Máximo de Entrada +26 dBu
Alcance de Ganho +57 dB
Entradas de Instrumentos
Resposta de Frequências 20 Hz - 20 kHz +/-0.1 dB
Alcance Dinâmico 111 dB (A-pesado)
THD+N 0.001%
Nível Máximo de Entrada +14 dBu
Alcance de Ganho +57 dB
Saídas de Linha e Monitor
Alcance Dinâmico (saídas de linha) 119 dB
Alcance Dinâmico (saídas de monitor) 117 dB
THD+N 0.0007%
Nível Máximo de Saída (0 dBFS) +18 dBu, balanceado
Saídas de Fones de Ouvido
Alcance Dinâmico 112 dB
THD+N 0.0008%
Nível Máximo de Saída +16 dBu

17. 17

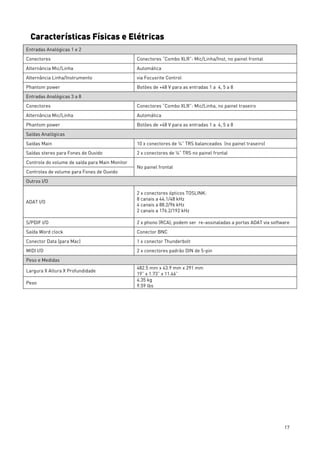

Características Físicas e Elétricas
Entradas Analógicas 1 e 2
Conectores Conectores “Combo XLR”: Mic/Linha/Inst, no painel frontal
Alternância Mic/Linha Automática
Alternância Linha/Instrumento via Focusrite Control
Phantom power Botões de +48 V para as entradas 1 a 4, 5 a 8
Entradas Analógicas 3 a 8
Conectores Conectores “Combo XLR”: Mic/Linha, no painel traseiro
Alternância Mic/Linha Automática
Phantom power Botões de +48 V para as entradas 1 a 4, 5 a 8
Saídas Analógicas
Saídas Main 10 x conectores de ¼” TRS balanceados (no painel traseiro)
Saídas stereo para Fones de Ouvido 2 x conectores de ¼” TRS no painel frontal
Controle do volume de saída para Main Monitor
No painel frontal
Controles de volume para Fones de Ouvido
Outros I/O
ADAT I/O
2 x conectores ópticos TOSLINK:
8 canais a 44.1/48 kHz
4 canais a 88.2/96 kHz
2 canais a 176.2/192 kHz
S/PDIF I/O 2 x phono (RCA); podem ser re-assinaladas a portas ADAT via software
Saída Word clock Conector BNC
Conector Data (para Mac) 1 x conector Thunderbolt
MIDI I/O 2 x conectores padrão DIN de 5-pin
Peso e Medidas
Largura X Altura X Profundidade
482.5 mm x 43.9 mm x 291 mm
19” x 1.73” x 11.46”
Peso
4.35 kg
9.59 lbs

18. 18
SOLUÇÃO DE PROBLEMAS
Para todas as consultas sobre resolução de problemas, visite o Focusrite Answerbase em
www.focusrite.com/answerbase onde você encontrará artigos que compreendem numerosos exemplos de solução de
problemas.
DIREITOS AUTORAIS E INFORMAÇÕES LEGAIS
Focusrite é uma marca registrada e Clarett 8Pre é uma marca registrada de Focusrite Audio Engineering Limited.
Todas as outras marcas e nomes registrados são propriedade de seus respectivos donos.
2015 © Focusrite Audio Engeneering Limited. Todos os direitos reservados.
