Este documento fornece informações sobre sistemas de rega, incluindo conceitos básicos, dados importantes a considerar na instalação, como caudal, pressão, ETP e tipo de solo, e detalhes sobre componentes como pulverizadores, aspersores, programadores e eletroválvulas.

1. 1
Conceitos
Básicos
Formação de Sistemas de Rega

2. 2

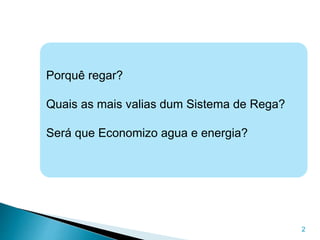

Porquê regar?
Quais as mais valias dum Sistema de Rega?
Será que Economizo agua e energia?

3. 3

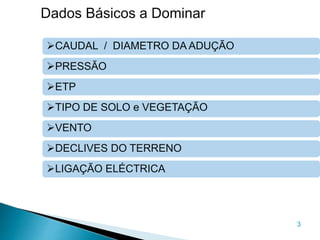

Dados Básicos a Dominar
CAUDAL / DIAMETRO DA ADUÇÃO
PRESSÃO
ETP
TIPO DE SOLO e VEGETAÇÃO
VENTO
DECLIVES DO TERRENO
LIGAÇÃO ELÉCTRICA

4. 4

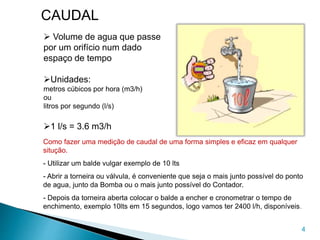

CAUDAL
 Volume de agua que passe
por um orifício num dado
espaço de tempo
Unidades:
metros cúbicos por hora (m3/h)
ou
litros por segundo (l/s)
1 l/s = 3.6 m3/h
Como fazer uma medição de caudal de uma forma simples e eficaz em qualquer
situção.
- Utilizar um balde vulgar exemplo de 10 lts
- Abrir a torneira ou válvula, é conveniente que seja o mais junto possível do ponto
de agua, junto da Bomba ou o mais junto possível do Contador.
- Depois da torneira aberta colocar o balde a encher e cronometrar o tempo de
enchimento, exemplo 10lts em 15 segundos, logo vamos ter 2400 l/h, disponíveis.

5. 5

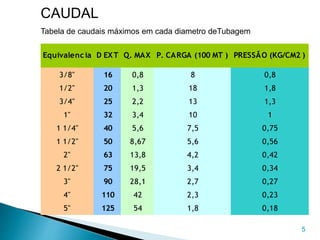

CAUDAL
Tabela de caudais máximos em cada diametro deTubagem
Equivalencia D EXT Q. MAX P. CARGA (100 MT ) PRESSÃO (KG/CM2 )
3/8" 16 0,8 8 0,8
1/2" 20 1,3 18 1,8
3/4" 25 2,2 13 1,3
1" 32 3,4 10 1
1 1/4" 40 5,6 7,5 0,75
1 1/2" 50 8,67 5,6 0,56
2" 63 13,8 4,2 0,42
2 1/2" 75 19,5 3,4 0,34
3" 90 28,1 2,7 0,27
4" 110 42 2,3 0,23
5" 125 54 1,8 0,18

6. 6

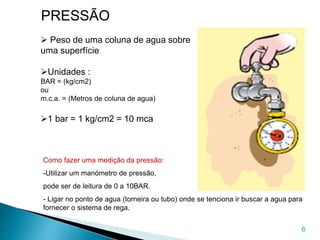

PRESSÃO
 Peso de uma coluna de agua sobre
uma superfície
Unidades :
BAR = (kg/cm2)
ou
m.c.a. = (Metros de coluna de agua)
1 bar = 1 kg/cm2 = 10 mca
Como fazer uma medição da pressão:
-Utilizar um manómetro de pressão,
pode ser de leitura de 0 a 10BAR.
- Ligar no ponto de agua (torneira ou tubo) onde se tenciona ir buscar a agua para
fornecer o sistema de rega.

7. 7
PERDAS DE CARGA
As perdas de pressão são causadas por Turbulências provocadas
pela fricção da agua contra as paredes interiores dos tubos e
acessórios.
Não nos podemos esquecer que nas diferenças de cotas também
podem existir perdas de carga.

8. 8

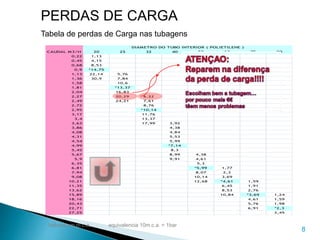

PERDAS DE CARGA
Tabela de perdas de Carga nas tubagens
CAUDAL M3/H 20 25 32 40 50 63 75 90
0,22 1,13
0,45 4,15
0,68 8,53
0,9 *14,75
1,13 22,14 5,76
1,36 30,9 7,84
1,58 10,6
1,81 *13,37
2,04 16,83
2,27 20,29 6,22
2,49 24,21 7,61
2,72 8,76
2,95 *10,14
3,17 11,76
3,4 13,37
3,63 17,99 3,92
3,86 4,38
4,08 4,84
4,31 5,53
4,54 5,99
4,99 *7,14
5,45 8,3
5,67 8,99 4,38
5,9 9,91 4,61
6,35 5,3
6,81 *5,99 1,77
7,94 8,07 2,3
9,08 10,14 3,69
10,21 12,68 *4,61 1,59
11,35 6,45 1,91
13,62 8,53 2,76
15,89 10,84 *3,69 1,24
18,16 4,61 1,59
20,43 5,76 1,98
22,71 6,91 *2,3
27,25 3,45
DIAMETRO DO TUBO INTERIOR ( POLIETILENE )
Valores em m.c.a, equivalencia 10m.c.a. = 1bar

9. 9
ETP - EvapoTransPiração
A ETP representa a quantidade de agua evaporada por uma
cobertura vegetal regular.
A rega deve compensar a etp
(a quantidade de agua evaporada)
ETP (EvapoTransPiração)
O VALOR MÉDIO DE ETP = 5 a 6 mm/dia
3 a 4mm/dia para o norte de Portugal
6 a 8 Para o sul de Portugal
O que influencia e determina o ETP:
Temperatura
Pluviometria (chuva)
Humidade
Velocidade do vento
Radiação solar

10. 10

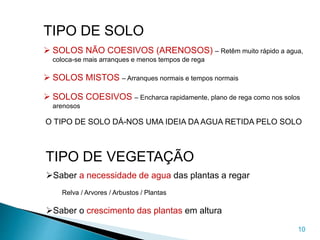

TIPO DE SOLO
 SOLOS NÃO COESIVOS (ARENOSOS) – Retêm muito rápido a agua,
coloca-se mais arranques e menos tempos de rega
 SOLOS MISTOS – Arranques normais e tempos normais
 SOLOS COESIVOS – Encharca rapidamente, plano de rega como nos solos
arenosos
O TIPO DE SOLO DÁ-NOS UMA IDEIA DA AGUA RETIDA PELO SOLO
TIPO DE VEGETAÇÃO
Saber a necessidade de agua das plantas a regar
Relva / Arvores / Arbustos / Plantas
Saber o crescimento das plantas em altura

11. 11

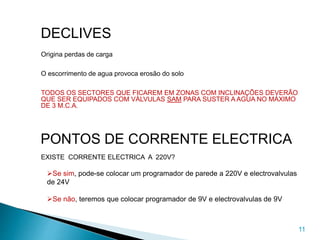

DECLIVES
Origina perdas de carga
O escorrimento de agua provoca erosão do solo
TODOS OS SECTORES QUE FICAREM EM ZONAS COM INCLINAÇÕES DEVERÃO
QUE SER EQUIPADOS COM VÁLVULAS SAM PARA SUSTER A AGUA NO MÁXIMO
DE 3 M.C.A.
PONTOS DE CORRENTE ELECTRICA
EXISTE CORRENTE ELECTRICA A 220V?
Se sim, pode-se colocar um programador de parede a 220V e electrovalvulas
de 24V
Se não, teremos que colocar programador de 9V e electrovalvulas de 9V

12. 12

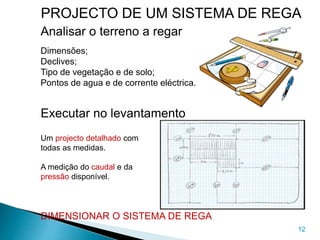

Analisar o terreno a regar
Dimensões;
Declives;
Tipo de vegetação e de solo;
Pontos de agua e de corrente eléctrica.
Executar no levantamento
Um projecto detalhado com
todas as medidas.
A medição do caudal e da
pressão disponível.
DIMENSIONAR O SISTEMA DE REGA
PROJECTO DE UM SISTEMA DE REGA

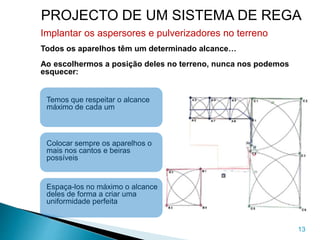

13. Temos que respeitar o alcance
máximo de cada um
Colocar sempre os aparelhos o
mais nos cantos e beiras
possíveis
Espaça-los no máximo o alcance
deles de forma a criar uma
uniformidade perfeita
Implantar os aspersores e pulverizadores no terreno
Todos os aparelhos têm um determinado alcance…
Ao escolhermos a posição deles no terreno, nunca nos podemos
esquecer:
13
PROJECTO DE UM SISTEMA DE REGA

14. 14
Material de Rega

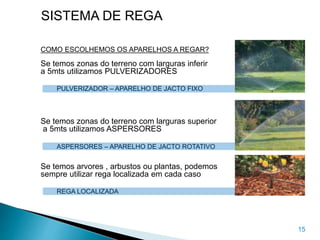

15. COMO ESCOLHEMOS OS APARELHOS A REGAR?
Se temos zonas do terreno com larguras inferir
a 5mts utilizamos PULVERIZADORES
PULVERIZADOR – APARELHO DE JACTO FIXO
Se temos zonas do terreno com larguras superior
a 5mts utilizamos ASPERSORES
ASPERSORES – APARELHO DE JACTO ROTATIVO
Se temos arvores , arbustos ou plantas, podemos
sempre utilizar rega localizada em cada caso
REGA LOCALIZADA
15
SISTEMA DE REGA

16. 16

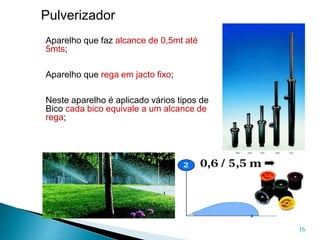

Pulverizador
Aparelho que faz alcance de 0,5mt até
5mts;
Aparelho que rega em jacto fixo;
Neste aparelho é aplicado vários tipos de
Bico cada bico equivale a um alcance de
rega;

17. 17

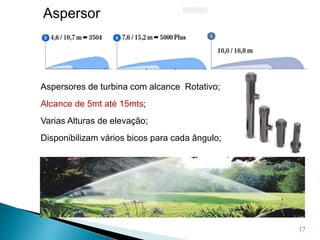

Aspersor
Aspersores de turbina com alcance Rotativo;
Alcance de 5mt até 15mts;
Varias Alturas de elevação;
Disponibilizam vários bicos para cada ângulo;

18. 18

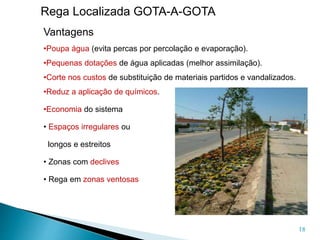

Rega Localizada GOTA-A-GOTA
Vantagens
•Poupa água (evita percas por percolação e evaporação).
•Pequenas dotações de água aplicadas (melhor assimilação).
•Corte nos custos de substituição de materiais partidos e vandalizados.
•Reduz a aplicação de químicos.
•Economia do sistema
• Espaços irregulares ou
longos e estreitos
• Zonas com declives
• Rega em zonas ventosas

19. 19

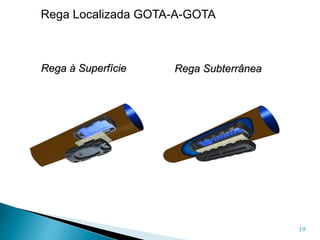

Rega Localizada GOTA-A-GOTA
Rega à Superfície Rega Subterrânea

20. 20

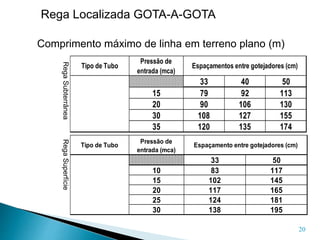

Rega Localizada GOTA-A-GOTA
Tipo de Tubo
Pressão de
entrada (mca)
33 50
10 83 117
15 102 145
20 117 165
25 124 181
30 138 195
Espaçamento entre gotejadores (cm)
TechNet
16/100 c/ 2,0L/h
Comprimento máximo de linha em terreno plano (m)
Tipo de Tubo
Pressão de
entrada (mca)
33 40 50
15 79 92 113
20 90 106 130
30 108 127 155
35 120 135 174
UniTechline
16/120
Espaçamentos entre gotejadores (cm)
Rega
Subterrânea
Rega
Superfície

21. 21

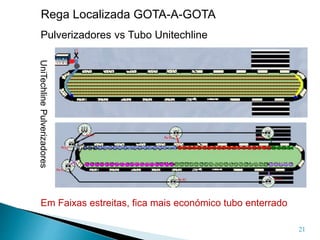

Rega Localizada GOTA-A-GOTA
Pulverizadores vs Tubo Unitechline
Pulverizadores
UniTechline
Em Faixas estreitas, fica mais económico tubo enterrado

22. 22

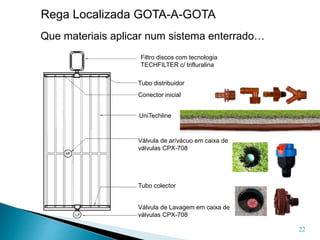

Rega Localizada GOTA-A-GOTA
Que materiais aplicar num sistema enterrado…
Filtro discos com tecnologia
TECHFILTER c/ trifluralina
Tubo distribuidor
Conector inicial
UniTechline
Válvula de ar/vácuo em caixa de
válvulas CPX-708
Tubo colector
Válvula de Lavagem em caixa de
válvulas CPX-708

23. 23

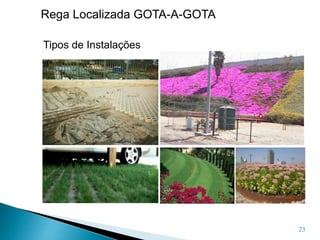

Rega Localizada GOTA-A-GOTA
Tipos de Instalações

24. 24
Rega Localizada GOTA-A-GOTA
Tipos de Instalações

25. 25

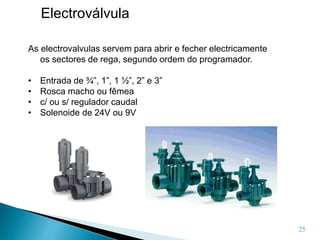

Electroválvula
As electrovalvulas servem para abrir e fecher electricamente
os sectores de rega, segundo ordem do programador.
• Entrada de ¾”, 1”, 1 ½”, 2” e 3”
• Rosca macho ou fêmea
• c/ ou s/ regulador caudal
• Solenoide de 24V ou 9V

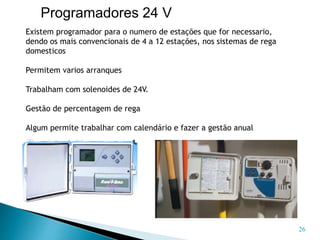

26. Existem programador para o numero de estações que for necessario,
dendo os mais convencionais de 4 a 12 estações, nos sistemas de rega
domesticos
Permitem varios arranques
Trabalham com solenoides de 24V.
Gestão de percentagem de rega
Algum permite trabalhar com calendário e fazer a gestão anual
26
Programadores 24 V

27. 27

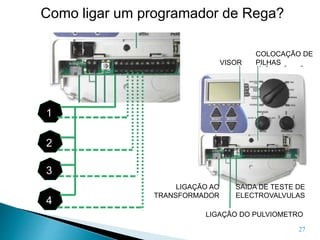

Como ligar um programador de Rega?
VISOR
COLOCAÇÃO DE
PILHAS
SAIDA DE TESTE DE
ELECTROVALVULAS
LIGAÇÃO DO PULVIOMETRO
LIGAÇÃO AO
TRANSFORMADOR
2
1
3
4

28. 28

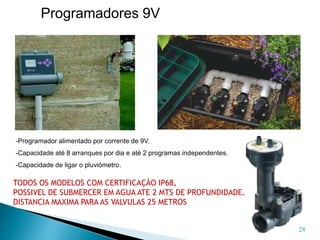

Programadores 9V
TODOS OS MODELOS COM CERTIFICAÇÃO IP68,
POSSIVEL DE SUBMERCER EM AGUA ATE 2 MTS DE PROFUNDIDADE.
DISTANCIA MAXIMA PARA AS VALVULAS 25 METROS
-Programador alimentado por corrente de 9V.
-Capacidade até 8 arranques por dia e até 2 programas independentes.
-Capacidade de ligar o pluviómetro.

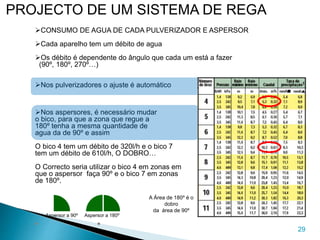

29. CONSUMO DE AGUA DE CADA PULVERIZADOR E ASPERSOR
Cada aparelho tem um débito de agua
Os débito é dependente do ângulo que cada um está a fazer
(90º, 180º, 270º…)
Nos pulverizadores o ajuste é automático
Nos aspersores, é necessário mudar
o bico, para que a zona que regue a
180º tenha a mesma quantidade de
agua da de 90º e assim
O bico 4 tem um débito de 320l/h e o bico 7
tem um débito de 610l/h, O DOBRO…
O Correcto seria utilizar o bico 4 em zonas em
que o aspersor faça 90º e o bico 7 em zonas
de 180º.
29
PROJECTO DE UM SISTEMA DE REGA
Aspersor a 90º Aspersor a 180º
A Área de 180º é o
dobro
da área de 90º

30. 30

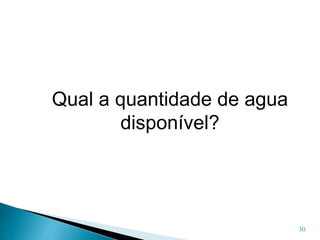

Qual a quantidade de agua
disponível?

31. 31

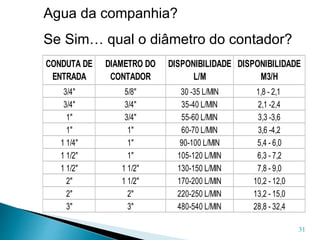

Agua da companhia?
Se Sim… qual o diâmetro do contador?
CONDUTA DE
ENTRADA
DIAMETRO DO
CONTADOR
DISPONIBILIDADE
L/M
DISPONIBILIDADE
M3/H
3/4" 5/8" 30 -35 L/MIN 1,8 - 2,1
3/4" 3/4" 35-40 L/MIN 2,1 -2,4
1" 3/4" 55-60 L/MIN 3,3 -3,6
1" 1" 60-70 L/MIN 3,6 -4,2
1 1/4" 1" 90-100 L/MIN 5,4 - 6,0
1 1/2" 1" 105-120 L/MIN 6,3 - 7,2
1 1/2" 1 1/2" 130-150 L/MIN 7,8 - 9,0
2" 1 1/2" 170-200 L/MIN 10,2 - 12,0
2" 2" 220-250 L/MIN 13,2 - 15,0
3" 3" 480-540 L/MIN 28,8 - 32,4

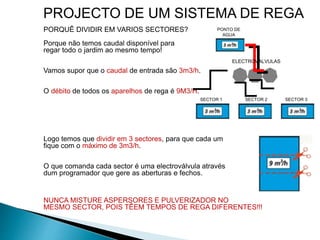

32. PORQUÊ DIVIDIR EM VARIOS SECTORES?
Porque não temos caudal disponível para
regar todo o jardim ao mesmo tempo!
Vamos supor que o caudal de entrada são 3m3/h.
O débito de todos os aparelhos de rega é 9M3/H.
Logo temos que dividir em 3 sectores, para que cada um
fique com o máximo de 3m3/h.
O que comanda cada sector é uma electroválvula através
dum programador que gere as aberturas e fechos.
NUNCA MISTURE ASPERSORES E PULVERIZADOR NO
MESMO SECTOR, POIS TÊEM TEMPOS DE REGA DIFERENTES!!!
PROJECTO DE UM SISTEMA DE REGA
SECTOR 1 SECTOR 2 SECTOR 3
PONTO DE
AGUA
ELECTROVALVULAS

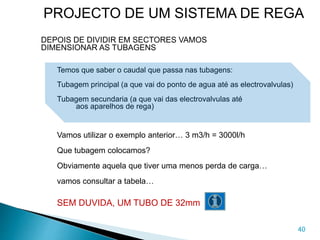

33. DEPOIS DE DIVIDIR EM SECTORES VAMOS
DIMENSIONAR AS TUBAGENS
Temos que saber o caudal que passa nas tubagens:
Tubagem principal (a que vai do ponto de agua até as electrovalvulas)
Tubagem secundaria (a que vai das electrovalvulas até
aos aparelhos de rega)
Vamos utilizar o exemplo anterior… 3 m3/h = 3000l/h
Que tubagem colocamos?
Obviamente aquela que tiver uma menos perda de carga…
vamos consultar a tabela…
SEM DUVIDA, UM TUBO DE 32mm
40
PROJECTO DE UM SISTEMA DE REGA

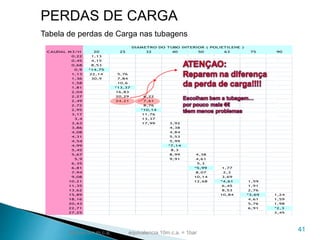

34. CAUDAL M3/H 20 25 32 40 50 63 75 90
0,22 1,13
0,45 4,15
0,68 8,53
0,9 *14,75
1,13 22,14 5,76
1,36 30,9 7,84
1,58 10,6
1,81 *13,37
2,04 16,83
2,27 20,29 6,22
2,49 24,21 7,61
2,72 8,76
2,95 *10,14
3,17 11,76
3,4 13,37
3,63 17,99 3,92
3,86 4,38
4,08 4,84
4,31 5,53
4,54 5,99
4,99 *7,14
5,45 8,3
5,67 8,99 4,38
5,9 9,91 4,61
6,35 5,3
6,81 *5,99 1,77
7,94 8,07 2,3
9,08 10,14 3,69
10,21 12,68 *4,61 1,59
11,35 6,45 1,91
13,62 8,53 2,76
15,89 10,84 *3,69 1,24
18,16 4,61 1,59
20,43 5,76 1,98
22,71 6,91 *2,3
27,25 3,45
DIAMETRO DO TUBO INTERIOR ( POLIETILENE )
41
PERDAS DE CARGA
Tabela de perdas de Carga nas tubagens
Valores em m.c.a, equivalencia 10m.c.a. = 1bar

35. 42
