Jardim filtrante – o que é e como funciona
- 1. JARDIM FILTRANTE O QUEÉ E COMO FUNCIONA
- 2.
- 3.
- 4.
- 5.

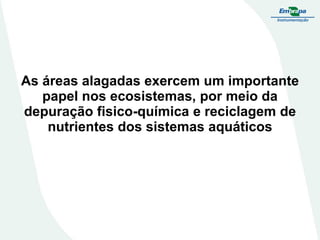

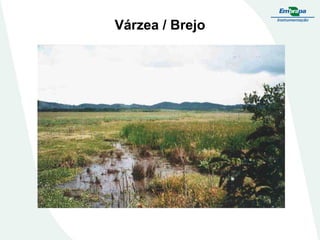

- 6. As áreas alagadasexercem um importante papel nos ecosistemas, por meio da depuração fisico-química e reciclagem de nutrientes dos sistemas aquáticos

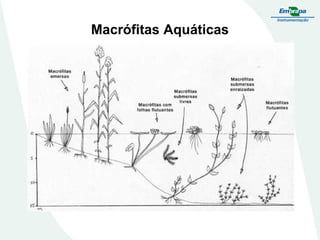

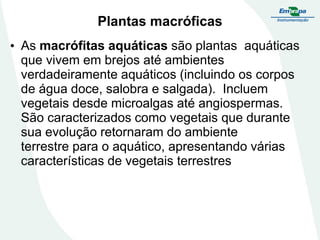

- 7. Plantas macróficas • Asmacrófitas aquáticas são plantas aquáticas que vivem em brejos até ambientes verdadeiramente aquáticos (incluindo os corpos de água doce, salobra e salgada). Incluem vegetais desde microalgas até angiospermas. São caracterizados como vegetais que durante sua evolução retornaram do ambiente terrestre para o aquático, apresentando várias características de vegetais terrestres
- 8.
- 9. Macrófitas flutuantes Salvinia molesta E.crassipes (Aguapé)
- 10. Macrófitas submersas comfolhas enraizadas Victoria amazonica (Vitória Regia)
- 11.
- 12. Macrófitas submersas comfolhas flutuantes Eleocharis calva Taboa (Typha domingensis)

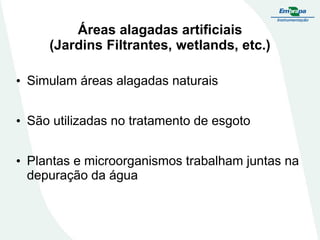

- 13. Áreas alagadas artificiais (JardinsFiltrantes, wetlands, etc.) • Simulam áreas alagadas naturais • São utilizadas no tratamento de esgoto • Plantas e microorganismos trabalham juntas na depuração da água

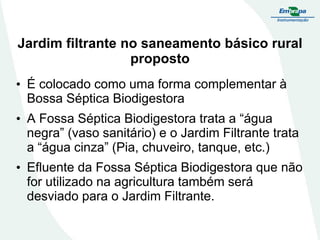

- 14. Jardim filtrante nosaneamento básico rural proposto • É colocado como uma forma complementar à Bossa Séptica Biodigestora • A Fossa Séptica Biodigestora trata a “água negra” (vaso sanitário) e o Jardim Filtrante trata a “água cinza” (Pia, chuveiro, tanque, etc.) • Efluente da Fossa Séptica Biodigestora que não for utilizado na agricultura também será desviado para o Jardim Filtrante.

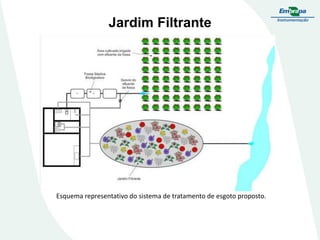

- 15. Jardim Filtrante Esquema representativodo sistema de tratamento de esgoto proposto.

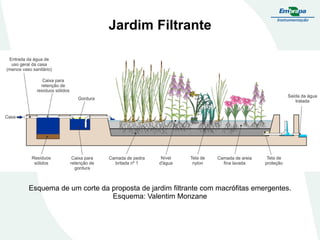

- 16. Jardim Filtrante Esquema deum corte da proposta de jardim filtrante com macrófitas emergentes. Esquema: Valentim Monzane

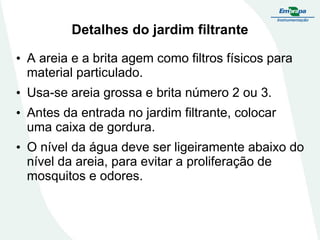

- 17. Detalhes do jardimfiltrante • A areia e a brita agem como filtros físicos para material particulado. • Usa-se areia grossa e brita número 2 ou 3. • Antes da entrada no jardim filtrante, colocar uma caixa de gordura. • O nível da água deve ser ligeiramente abaixo do nível da areia, para evitar a proliferação de mosquitos e odores.

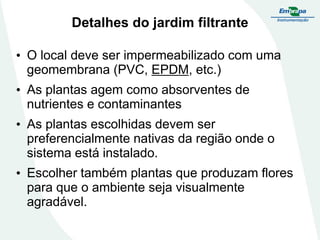

- 18. Detalhes do jardimfiltrante • O local deve ser impermeabilizado com uma geomembrana (PVC, EPDM, etc.) • As plantas agem como absorventes de nutrientes e contaminantes • As plantas escolhidas devem ser preferencialmente nativas da região onde o sistema está instalado. • Escolher também plantas que produzam flores para que o ambiente seja visualmente agradável.

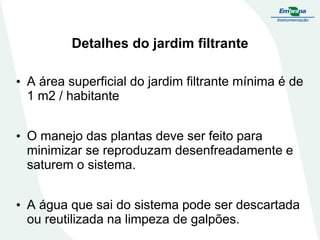

- 19. Detalhes do jardimfiltrante • A área superficial do jardim filtrante mínima é de 1 m2 / habitante • O manejo das plantas deve ser feito para minimizar se reproduzam desenfreadamente e saturem o sistema. • A água que sai do sistema pode ser descartada ou reutilizada na limpeza de galpões.

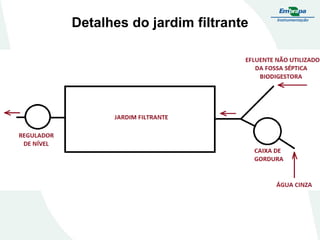

- 20. Detalhes do jardimfiltrante

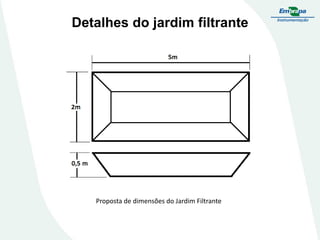

- 21. Detalhes do jardimfiltrante Proposta de dimensões do Jardim Filtrante

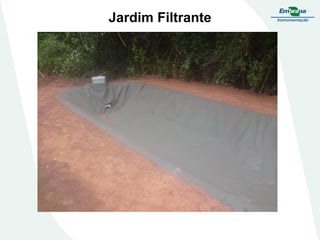

- 22.

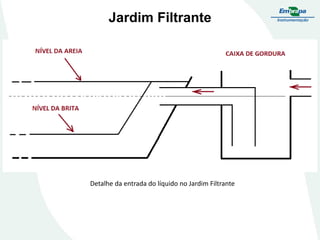

- 23. Jardim Filtrante Detalhe daentrada do líquido no Jardim Filtrante

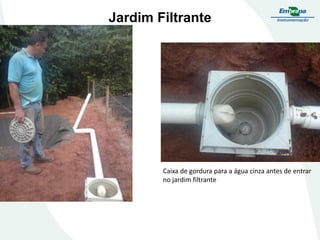

- 24. Jardim Filtrante Caixa degordura para a água cinza antes de entrar no jardim filtrante

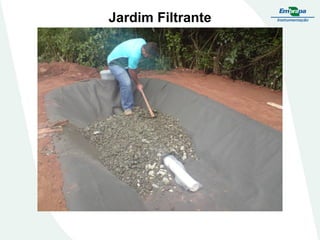

- 25.

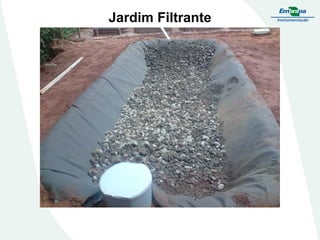

- 26.
- 27.

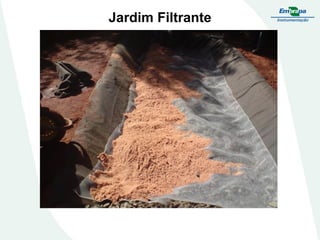

- 28.

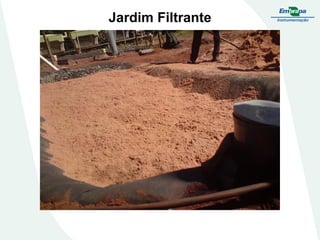

- 29.
- 30.

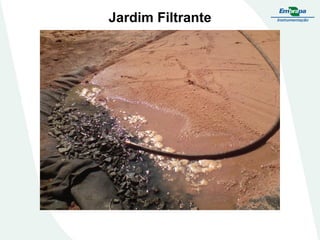

- 31.

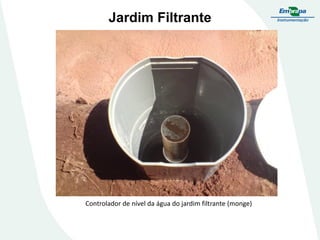

- 32. Jardim Filtrante Controlador denível da água do jardim filtrante (monge)

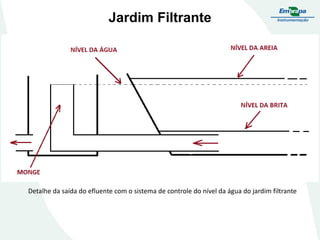

- 33. Jardim Filtrante Detalhe dasaída do efluente com o sistema de controle do nível da água do jardim filtrante
- 34.

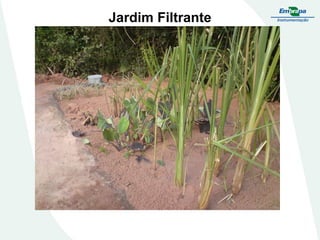

- 35.

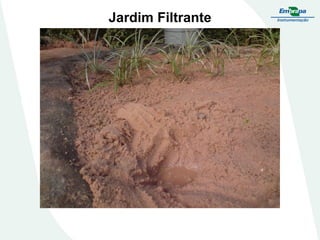

- 36.

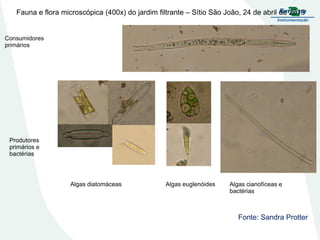

- 37. Fauna e floramicroscópica (400x) do jardim filtrante – Sítio São João, 24 de abril de 2013 Consumidores primários Produtores primários e bactérias Algas diatomáceas Algas euglenóides Algas cianofíceas e bactérias Fonte: Sandra Protter

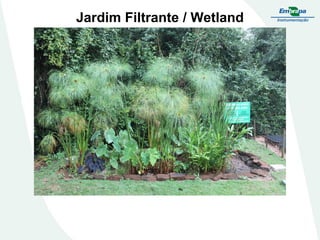

- 38. Jardim Filtrante /Wetland

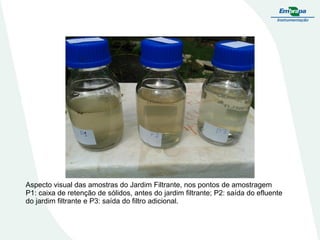

- 39. Aspecto visual dasamostras do Jardim Filtrante, nos pontos de amostragem P1: caixa de retenção de sólidos, antes do jardim filtrante; P2: saída do efluente do jardim filtrante e P3: saída do filtro adicional.
- 40. 0 40 80 120 160 200 240 280 320 360 400 440 480 520 560 600 640 1 2 34 5 Turbidez(FTU) Coletas Variação de turbidez nos pontos de amostragem, em cada coleta P1 P2 P3

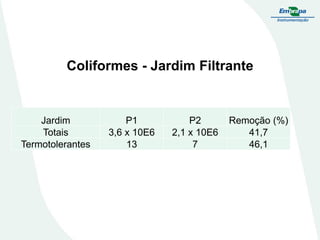

- 41. Jardim P1 P2Remoção (%) Totais 3,6 x 10E6 2,1 x 10E6 41,7 Termotolerantes 13 7 46,1 Coliformes - Jardim Filtrante
