1. APRESENTAÇÃO PARA CURSO DE
INTRODUÇÃO A SISTEMA DE
ENGENHARIA ELÉTRICA
Prof. Batista
1

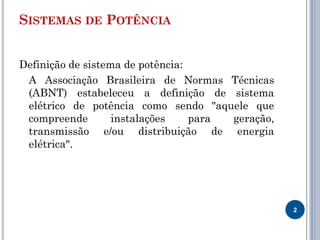

2. SISTEMAS DE POTÊNCIA
Definição de sistema de potência:
A Associação Brasileira de Normas Técnicas
(ABNT) estabeleceu a definição de sistema
elétrico de potência como sendo "aquele que
compreende instalações para geração,
transmissão e/ou distribuição de energia
elétrica".
2

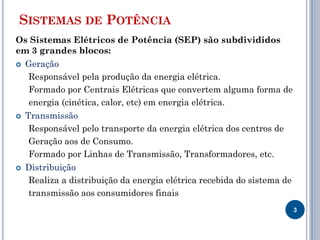

3. SISTEMAS DE POTÊNCIA
Os Sistemas Elétricos de Potência (SEP) são subdivididos
em 3 grandes blocos:
 Geração
Responsável pela produção da energia elétrica.
Formado por Centrais Elétricas que convertem alguma forma de
energia (cinética, calor, etc) em energia elétrica.
 Transmissão
Responsável pelo transporte da energia elétrica dos centros de
Geração aos de Consumo.
Formado por Linhas de Transmissão, Transformadores, etc.
 Distribuição
Realiza a distribuição da energia elétrica recebida do sistema de
transmissão aos consumidores finais
3

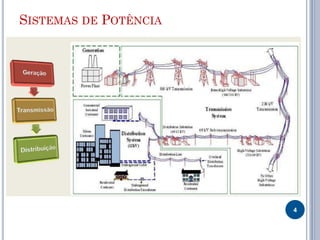

4. SISTEMAS DE POTÊNCIA
4

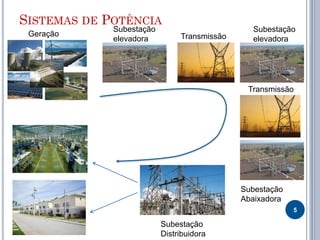

5. SISTEMAS DE POTÊNCIA
5
Geração
Subestação
elevadora
Subestação
elevadora
Subestação
Abaixadora
Transmissão
Transmissão
Subestação
Distribuidora

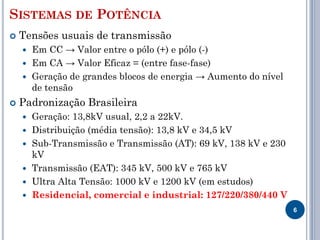

6. SISTEMAS DE POTÊNCIA
 Tensões usuais de transmissão
 Em CC → Valor entre o pólo (+) e pólo (-)
 Em CA → Valor Eficaz = (entre fase-fase)
 Geração de grandes blocos de energia → Aumento do nível
de tensão
 Padronização Brasileira
 Geração: 13,8kV usual, 2,2 a 22kV.
 Distribuição (média tensão): 13,8 kV e 34,5 kV
 Sub-Transmissão e Transmissão (AT): 69 kV, 138 kV e 230
kV
 Transmissão (EAT): 345 kV, 500 kV e 765 kV
 Ultra Alta Tensão: 1000 kV e 1200 kV (em estudos)
 Residencial, comercial e industrial: 127/220/380/440 V
6

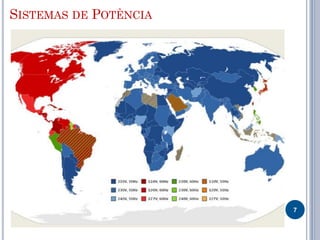

7. SISTEMAS DE POTÊNCIA
7

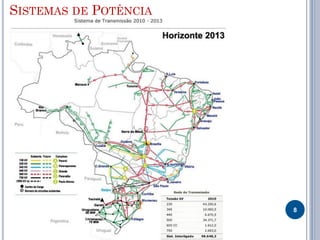

8. SISTEMAS DE POTÊNCIA
8

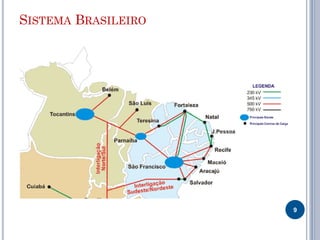

9. SISTEMA BRASILEIRO
9

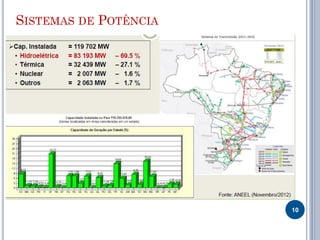

10. SISTEMAS DE POTÊNCIA
10

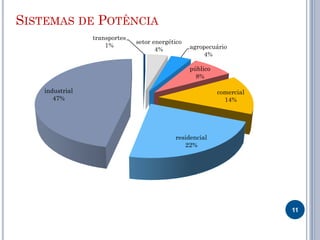

11. SISTEMAS DE POTÊNCIA
11
transportes
1%
setor energético
4% agropecuário
4%
público
8%
comercial
14%
residencial
22%
industrial
47%

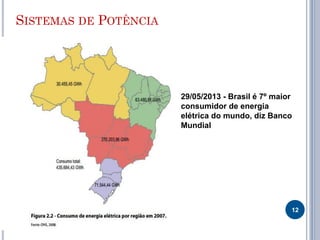

12. SISTEMAS DE POTÊNCIA
12
29/05/2013 - Brasil é 7º maior
consumidor de energia
elétrica do mundo, diz Banco
Mundial

13. SISTEMA BRASILEIRO
13

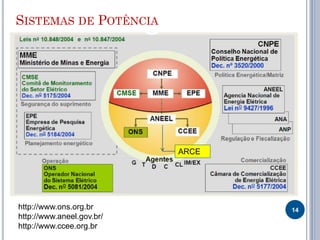

14. SISTEMAS DE POTÊNCIA
14http://www.ons.org.br
http://www.aneel.gov.br/
http://www.ccee.org.br
ARCE

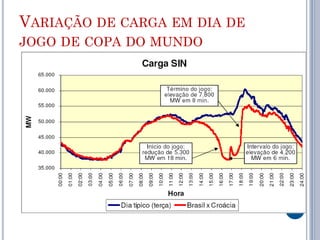

15. VARIAÇÃO DE CARGA EM DIA DE
JOGO DE COPA DO MUNDO
15
