Ciclo frigorifico
O documento discute os principais tipos de sistemas e equipamentos de climatização, incluindo expansão direta e indireta. É apresentado o ciclo frigorífico e exemplos de aplicação típica como aparelhos de janela, split e sistemas centrais. O cronograma inclui tópicos sobre mercado, eficiência e viabilidade de projetos de ar condicionado.
Ciclo frigorifico

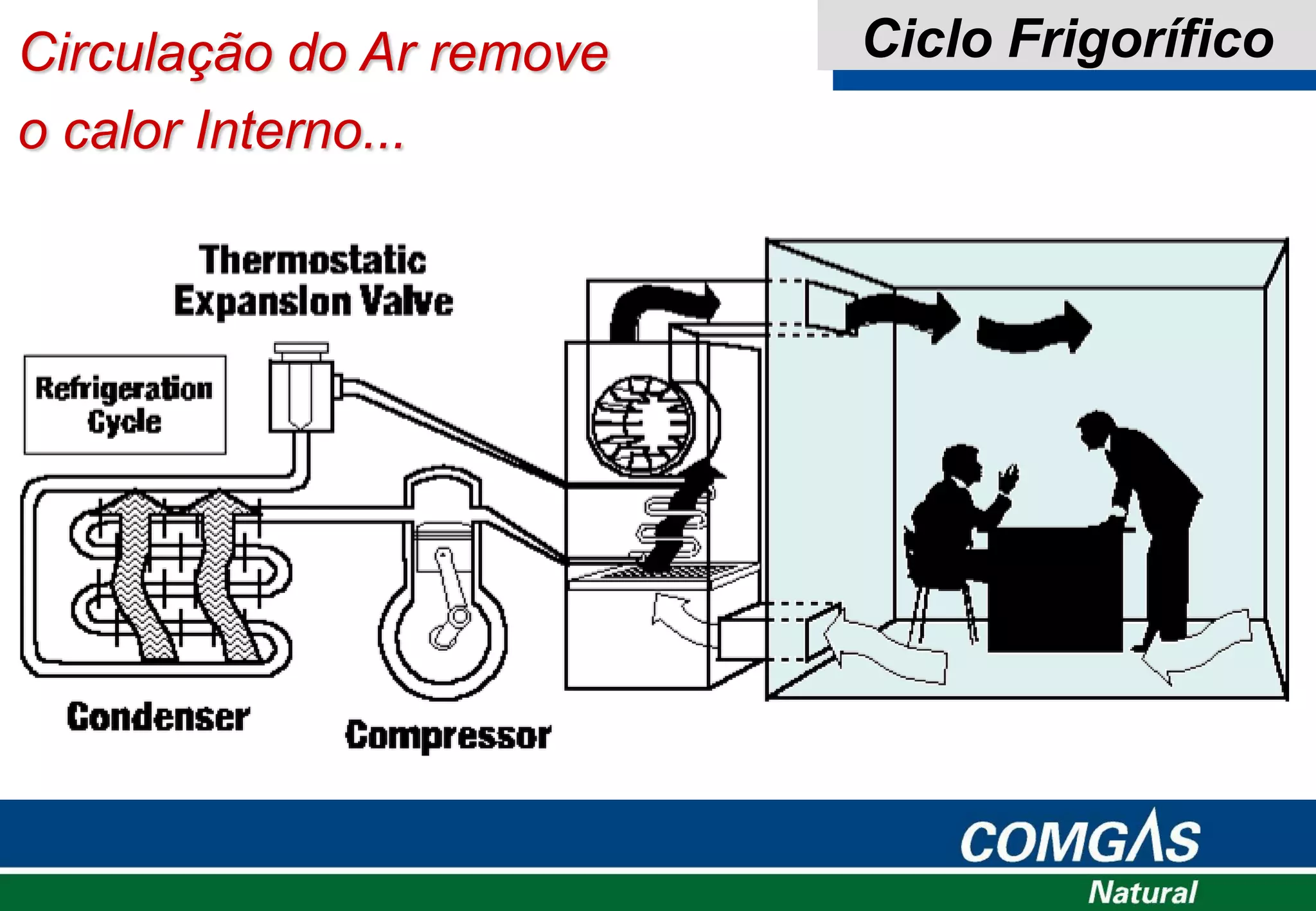

- 1. Circulação do Arremove o calor Interno... Ciclo Frigorífico

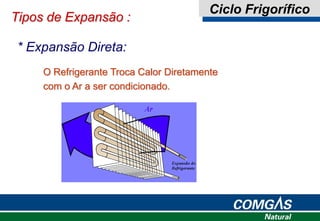

- 2. Tipos de Expansão: * Expansão Direta: O Refrigerante Troca Calor Diretamente com o Ar a ser condicionado. Ciclo Frigorífico

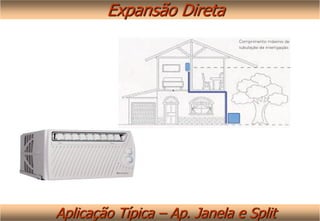

- 3. Aplicação Típica –Ap. Janela e Split Expansão Direta

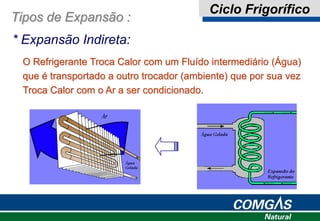

- 4. Tipos de Expansão: * Expansão Indireta: O Refrigerante Troca Calor com um Fluído intermediário (Água) que é transportado a outro trocador (ambiente) que por sua vez Troca Calor com o Ar a ser condicionado. Ciclo Frigorífico

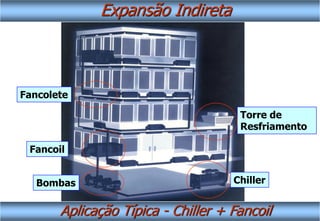

- 5. Torre de Resfriamento ChillerBombas Fancoil Fancolete Aplicação Típica- Chiller + Fancoil Expansão Indireta

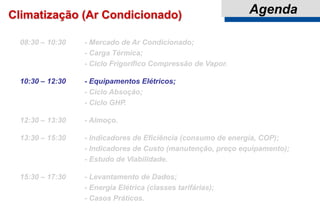

- 6. AgendaClimatização (Ar Condicionado) 08:30– 10:30 - Mercado de Ar Condicionado; - Carga Térmica; - Ciclo Frigorífico Compressão de Vapor. 10:30 – 12:30 - Equipamentos Elétricos; - Ciclo Absoção; - Ciclo GHP. 12:30 – 13:30 - Almoço. 13:30 – 15:30 - Indicadores de Eficiência (consumo de energia, COP); - Indicadores de Custo (manutenção, preço equipamento); - Estudo de Viabilidade. 15:30 – 17:30 - Levantamento de Dados; - Energia Elétrica (classes tarifárias); - Casos Práticos.

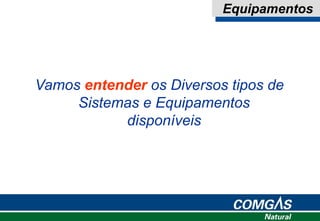

- 7. Equipamentos Vamos entender osDiversos tipos de Sistemas e Equipamentos disponíveis

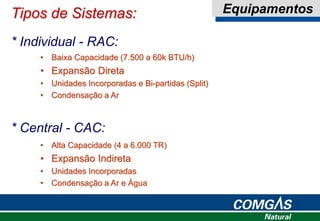

- 8. Tipos de Sistemas: *Individual - RAC: * Central - CAC: • Baixa Capacidade (7.500 a 60k BTU/h) • Expansão Direta • Unidades Incorporadas e Bi-partidas (Split) • Condensação a Ar • Alta Capacidade (4 a 6.000 TR) • Expansão Indireta • Unidades Incorporadas • Condensação a Ar e Água Equipamentos

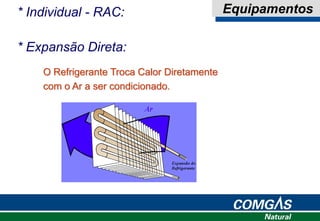

- 9. * Individual -RAC: Equipamentos * Expansão Direta: O Refrigerante Troca Calor Diretamente com o Ar a ser condicionado.

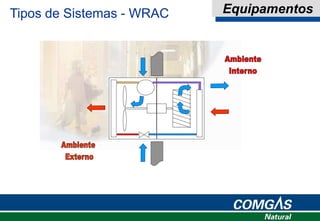

- 10. Tipos de Sistemas- WRAC PgPg 1818 WRACWRAC Silence Equipamentos

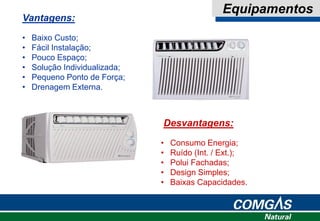

- 11. • Baixo Custo; •Fácil Instalação; • Pouco Espaço; • Solução Individualizada; • Pequeno Ponto de Força; • Drenagem Externa. Vantagens: Desvantagens: • Consumo Energia; • Ruído (Int. / Ext.); • Polui Fachadas; • Design Simples; • Baixas Capacidades. Equipamentos

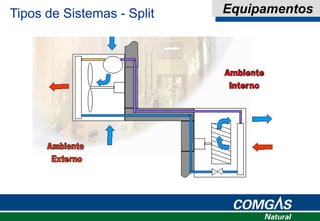

- 12. Tipos de Sistemas- Split Equipamentos

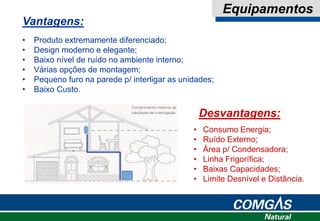

- 13. • Produto extremamentediferenciado; • Design moderno e elegante; • Baixo nível de ruído no ambiente interno; • Várias opções de montagem; • Pequeno furo na parede p/ interligar as unidades; • Baixo Custo. Vantagens: Desvantagens: • Consumo Energia; • Ruído Externo; • Área p/ Condensadora; • Linha Frigorífica; • Baixas Capacidades; • Limite Desnível e Distância. Equipamentos

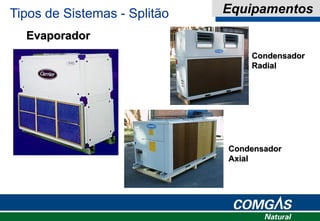

- 17. Condensador Axial Evaporador Tipos de Sistemas- Splitão Equipamentos Condensador Radial

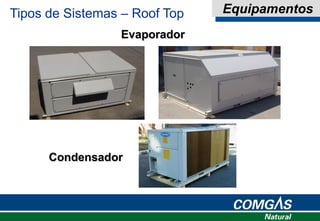

- 18. Condensador Evaporador Tipos de Sistemas– Roof Top Equipamentos

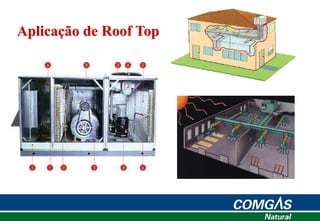

- 19.

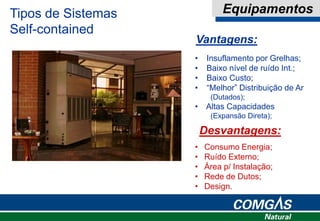

- 20. Tipos de Sistemas Self-contained Equipamentos •Insuflamento por Grelhas; • Baixo nível de ruído Int.; • Baixo Custo; • “Melhor” Distribuição de Ar (Dutados); • Altas Capacidades (Expansão Direta); Vantagens: Desvantagens: • Consumo Energia; • Ruído Externo; • Área p/ Instalação; • Rede de Dutos; • Design.

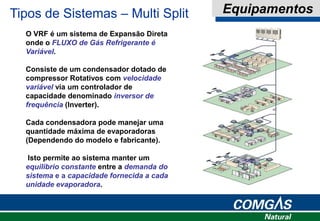

- 21. O VRF éum sistema de Expansão Direta onde o FLUXO de Gás Refrigerante é Variável. Consiste de um condensador dotado de compressor Rotativos com velocidade variável via um controlador de capacidade denominado inversor de frequência (Inverter). Cada condensadora pode manejar uma quantidade máxima de evaporadoras (Dependendo do modelo e fabricante). Isto permite ao sistema manter um equilibrio constante entre a demanda do sistema e a capacidade fornecida a cada unidade evaporadora. Tipos de Sistemas – Multi Split Equipamentos

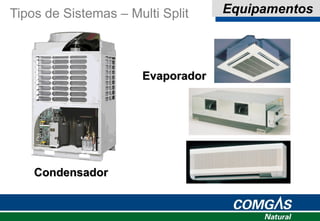

- 22. Tipos de Sistemas– Multi Split Condensador Evaporador Equipamentos
- 23. Tipos de Sistemas– Multi Split Equipamentos • Consumo de Energia; • Baixo nível de ruído; • Sistema modular; • Atinge grandes capacidades; • Diversos modelos de Evaporadoras; • Ideal para reformas; • Automação embarcada; • Refrigerante Ecológico; • Simultaneidade. Vantagens: Desvantagens: • Alto Custo; • Equipamento “Importado”.

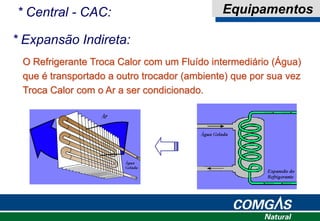

- 24. * Central -CAC: Equipamentos * Expansão Indireta: O Refrigerante Troca Calor com um Fluído intermediário (Água) que é transportado a outro trocador (ambiente) que por sua vez Troca Calor com o Ar a ser condicionado.

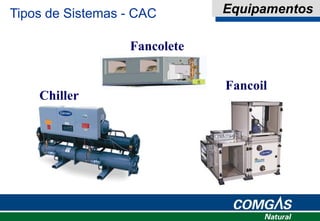

- 25. Chiller Fancoil Fancolete Tipos de Sistemas- CAC Equipamentos

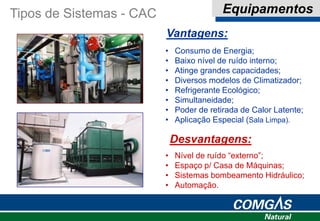

- 26. Tipos de Sistemas- CAC Equipamentos • Consumo de Energia; • Baixo nível de ruído interno; • Atinge grandes capacidades; • Diversos modelos de Climatizador; • Refrigerante Ecológico; • Simultaneidade; • Poder de retirada de Calor Latente; • Aplicação Especial (Sala Limpa). Vantagens: Desvantagens: • Nível de ruído “externo”; • Espaço p/ Casa de Máquinas; • Sistemas bombeamento Hidráulico; • Automação.

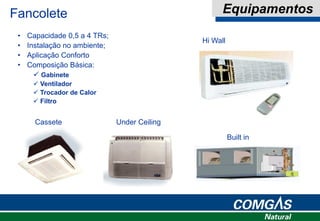

- 27. Fancolete Equipamentos • Capacidade0,5 a 4 TRs; • Instalação no ambiente; • Aplicação Conforto • Composição Básica: Gabinete Ventilador Trocador de Calor Filtro Cassete Under Ceiling Hi Wall Built in

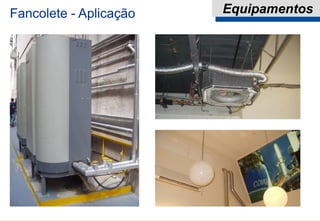

- 28. Fancolete - AplicaçãoEquipamentos

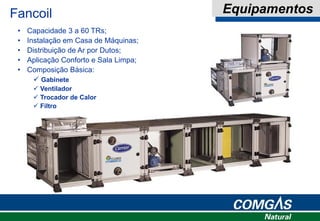

- 29. Fancoil Equipamentos • Capacidade3 a 60 TRs; • Instalação em Casa de Máquinas; • Distribuição de Ar por Dutos; • Aplicação Conforto e Sala Limpa; • Composição Básica: Gabinete Ventilador Trocador de Calor Filtro

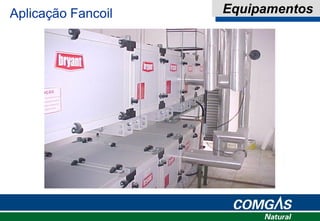

- 30.

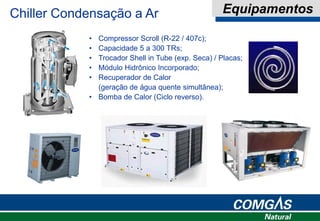

- 31. Chiller Condensação aAr Equipamentos • Compressor Scroll (R-22 / 407c); • Capacidade 5 a 300 TRs; • Trocador Shell in Tube (exp. Seca) / Placas; • Módulo Hidrônico Incorporado; • Recuperador de Calor (geração de água quente simultânea); • Bomba de Calor (Ciclo reverso).

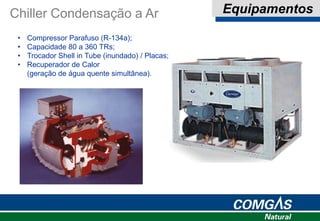

- 32. Chiller Condensação aAr Equipamentos • Compressor Parafuso (R-134a); • Capacidade 80 a 360 TRs; • Trocador Shell in Tube (inundado) / Placas; • Recuperador de Calor (geração de água quente simultânea).

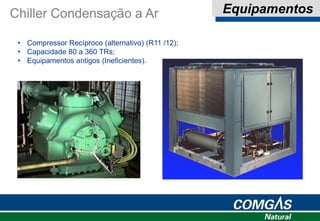

- 33. Chiller Condensação aAr Equipamentos • Compressor Recíproco (alternativo) (R11 /12); • Capacidade 80 a 360 TRs; • Equipamentos antigos (Ineficientes).

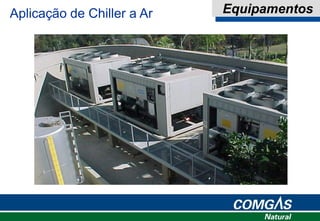

- 34. Aplicação de Chillera Ar Equipamentos

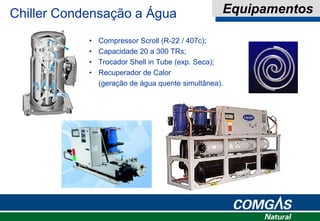

- 35. Chiller Condensação aÁgua Equipamentos • Compressor Scroll (R-22 / 407c); • Capacidade 20 a 300 TRs; • Trocador Shell in Tube (exp. Seca); • Recuperador de Calor (geração de água quente simultânea).

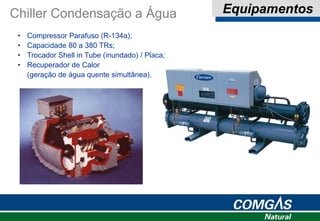

- 36. Chiller Condensação aÁgua Equipamentos • Compressor Parafuso (R-134a); • Capacidade 80 a 380 TRs; • Trocador Shell in Tube (inundado) / Placa; • Recuperador de Calor (geração de água quente simultânea).

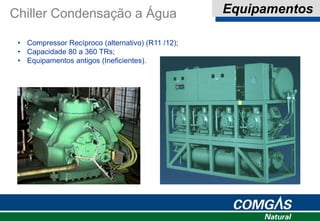

- 37. Chiller Condensação aÁgua Equipamentos • Compressor Recíproco (alternativo) (R11 /12); • Capacidade 80 a 360 TRs; • Equipamentos antigos (Ineficientes).

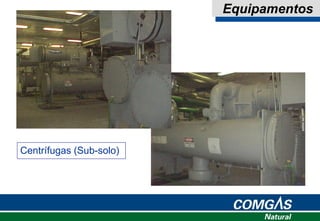

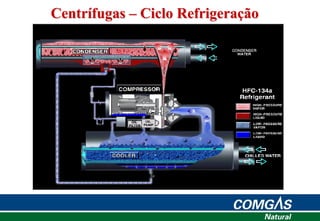

- 38. Centrífugas – CicloRefrigeração

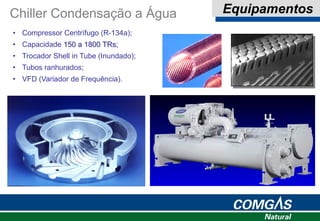

- 39. Chiller Condensação aÁgua Equipamentos • Compressor Centrífugo (R-134a); • Capacidade 150 a 1800 TRs; • Trocador Shell in Tube (Inundado); • Tubos ranhurados; • VFD (Variador de Frequência).

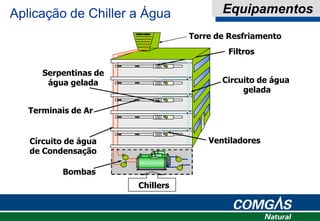

- 40. Bombas Torre de Resfriamento Circuitode água gelada Círcuito de água de Condensação Serpentinas de água gelada Terminais de Ar Ventiladores Filtros Chillers Aplicação de Chiller a Água Equipamentos

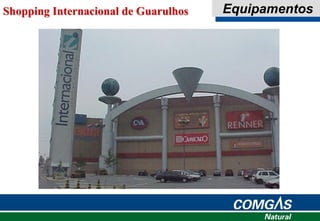

- 41. Shopping Internacional deGuarulhos Equipamentos
- 42.
