1. MONTAGEM E
MANUTENÇÃO DE
COMPUTADORES
AULA - 5
DESEMPENHO E
UPGRADE
GRUPO INSTRUTOR
MAIO/JUNHO
2010

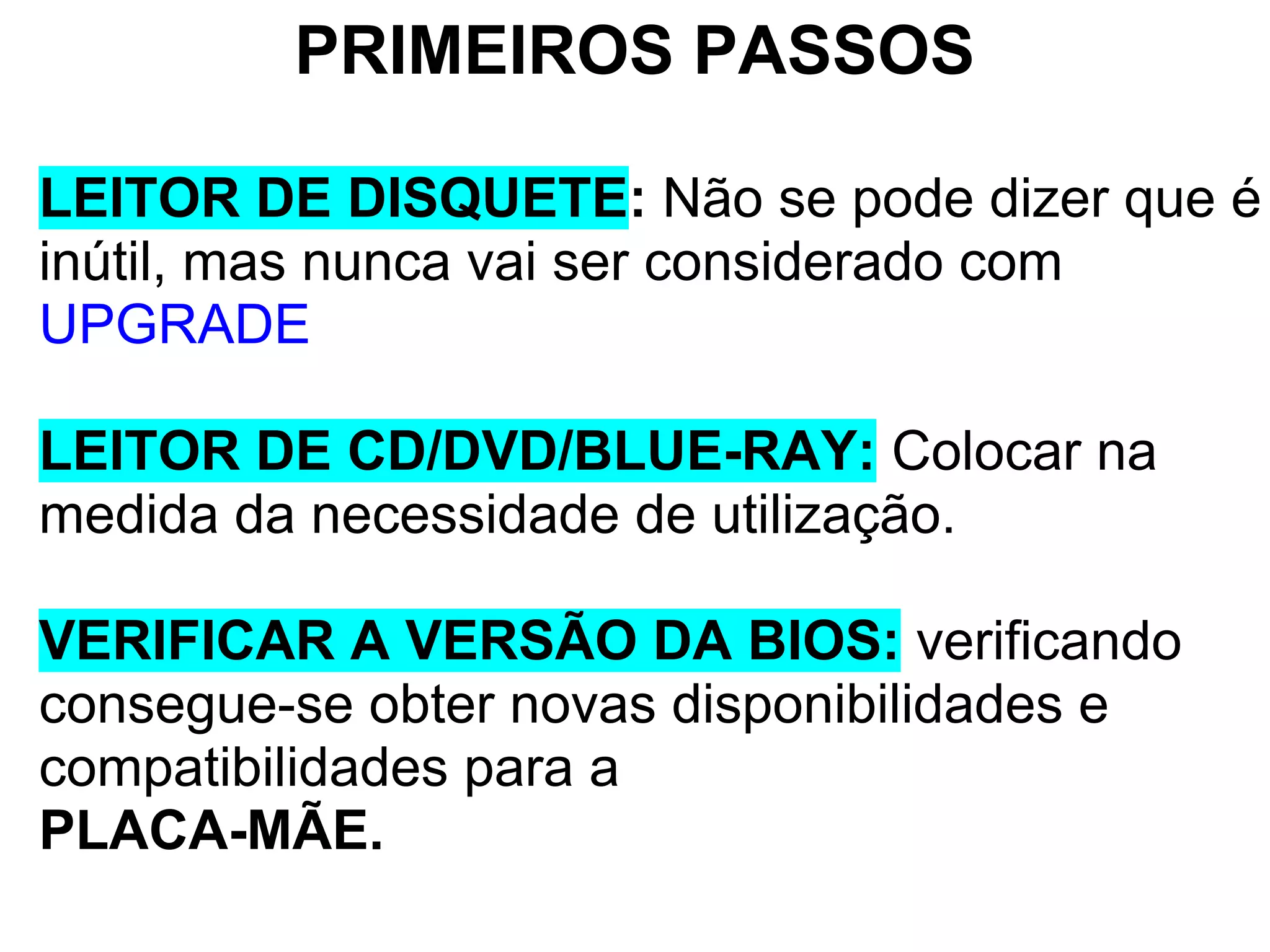

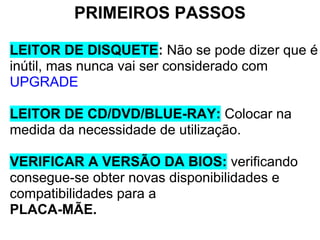

2. PRIMEIROS PASSOS
LEITOR DE DISQUETE: Não se pode dizer que é
inútil, mas nunca vai ser considerado com
UPGRADE
LEITOR DE CD/DVD/BLUE-RAY: Colocar na
medida da necessidade de utilização.
VERIFICAR A VERSÃO DA BIOS: verificando
consegue-se obter novas disponibilidades e
compatibilidades para a
PLACA-MÃE.

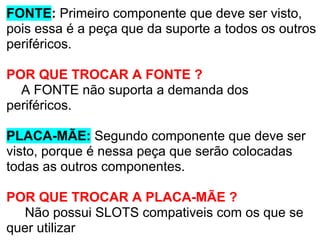

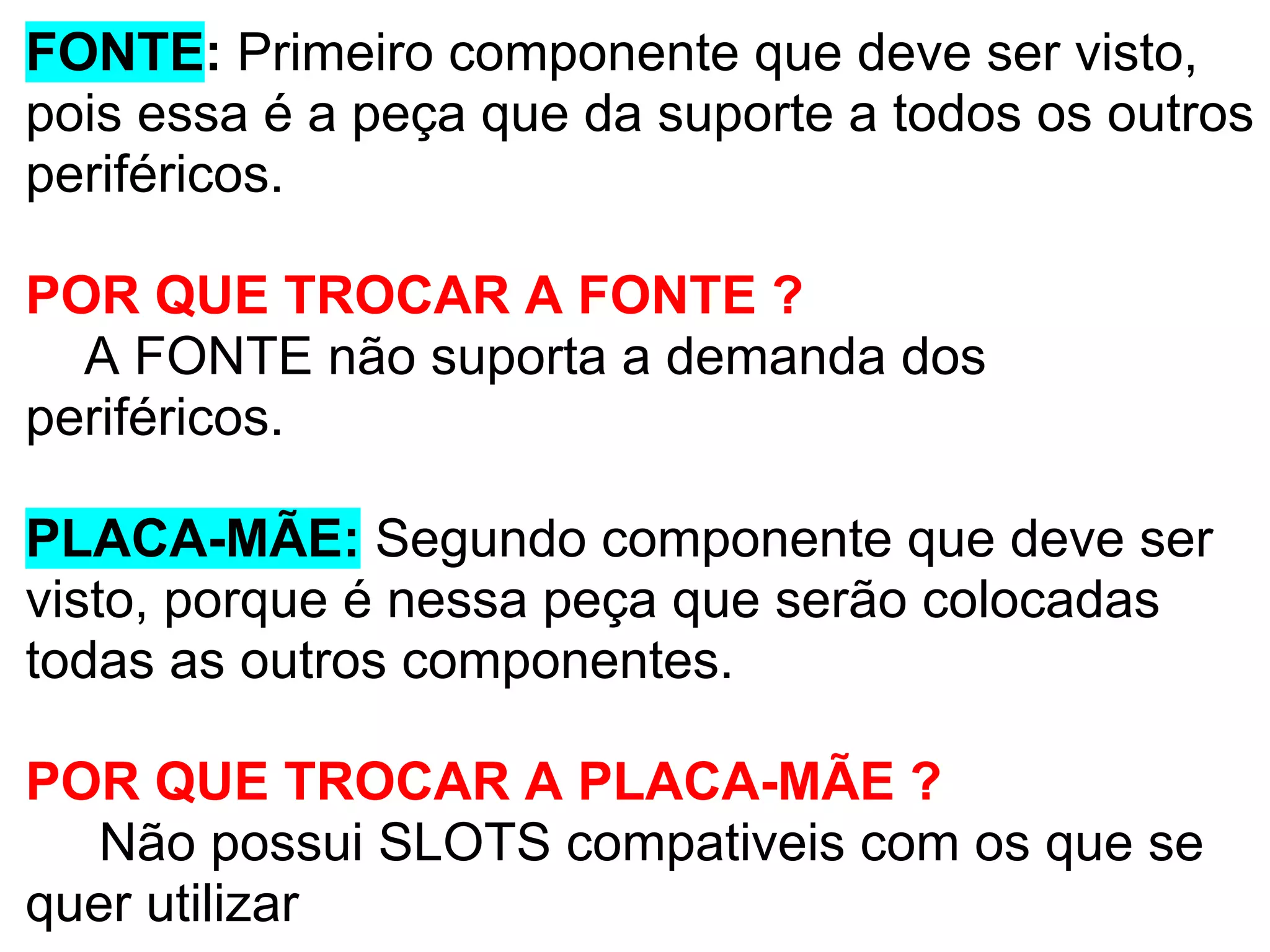

3. FONTE: Primeiro componente que deve ser visto,
pois essa é a peça que da suporte a todos os outros
periféricos.
POR QUE TROCAR A FONTE ?
A FONTE não suporta a demanda dos
periféricos.
PLACA-MÃE: Segundo componente que deve ser
visto, porque é nessa peça que serão colocadas
todas as outros componentes.
POR QUE TROCAR A PLACA-MÃE ?
Não possui SLOTS compativeis com os que se
quer utilizar

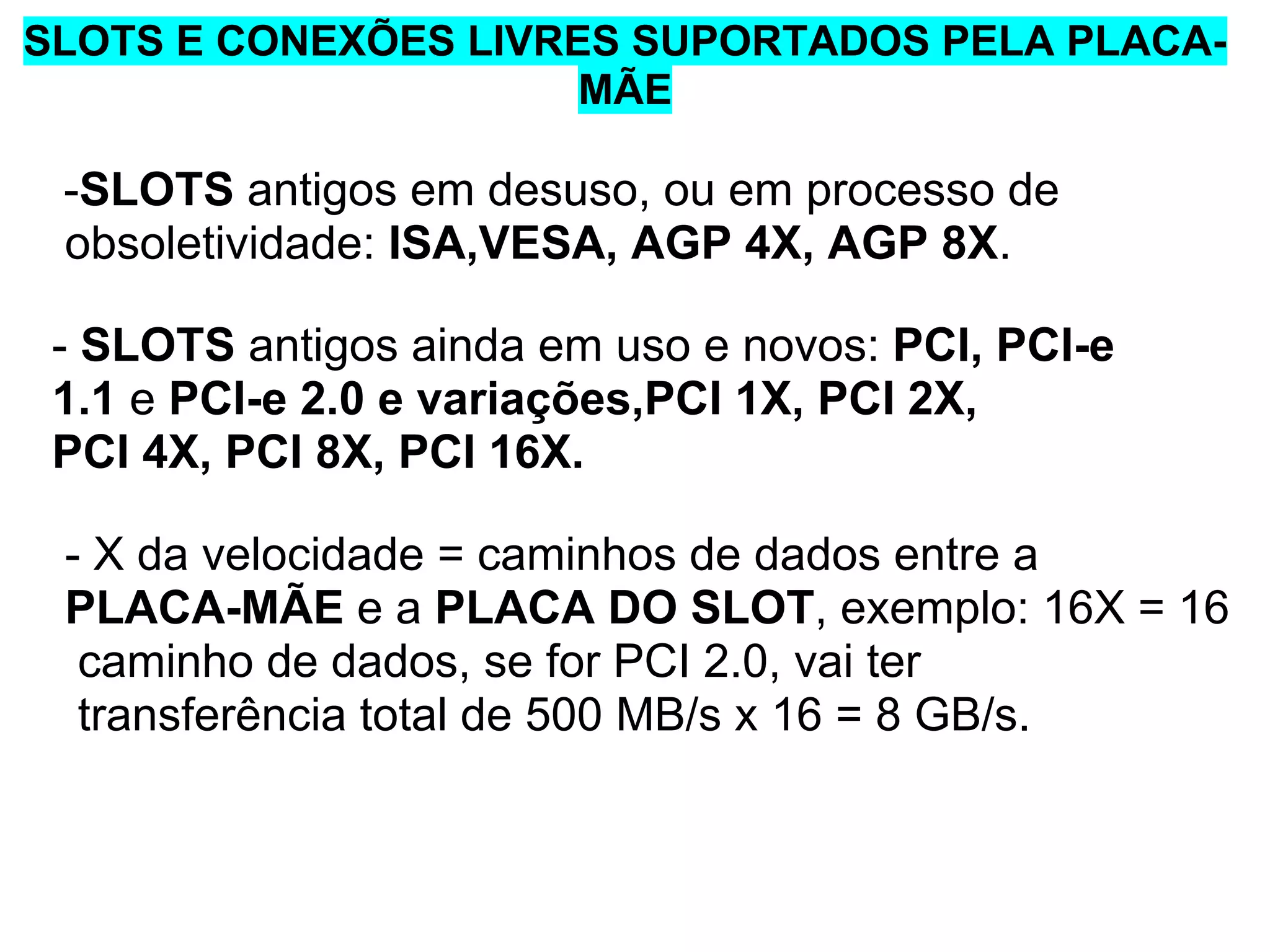

4. SLOTS E CONEXÕES LIVRES SUPORTADOS PELA PLACAMÃE
-SLOTS antigos em desuso, ou em processo de
obsoletividade: ISA,VESA, AGP 4X, AGP 8X.
- SLOTS antigos ainda em uso e novos: PCI, PCI-e
1.1 e PCI-e 2.0 e variações,PCI 1X, PCI 2X,
PCI 4X, PCI 8X, PCI 16X.
- X da velocidade = caminhos de dados entre a
PLACA-MÃE e a PLACA DO SLOT, exemplo: 16X = 16
caminho de dados, se for PCI 2.0, vai ter
transferência total de 500 MB/s x 16 = 8 GB/s.

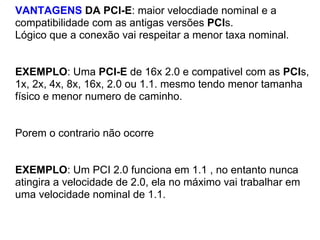

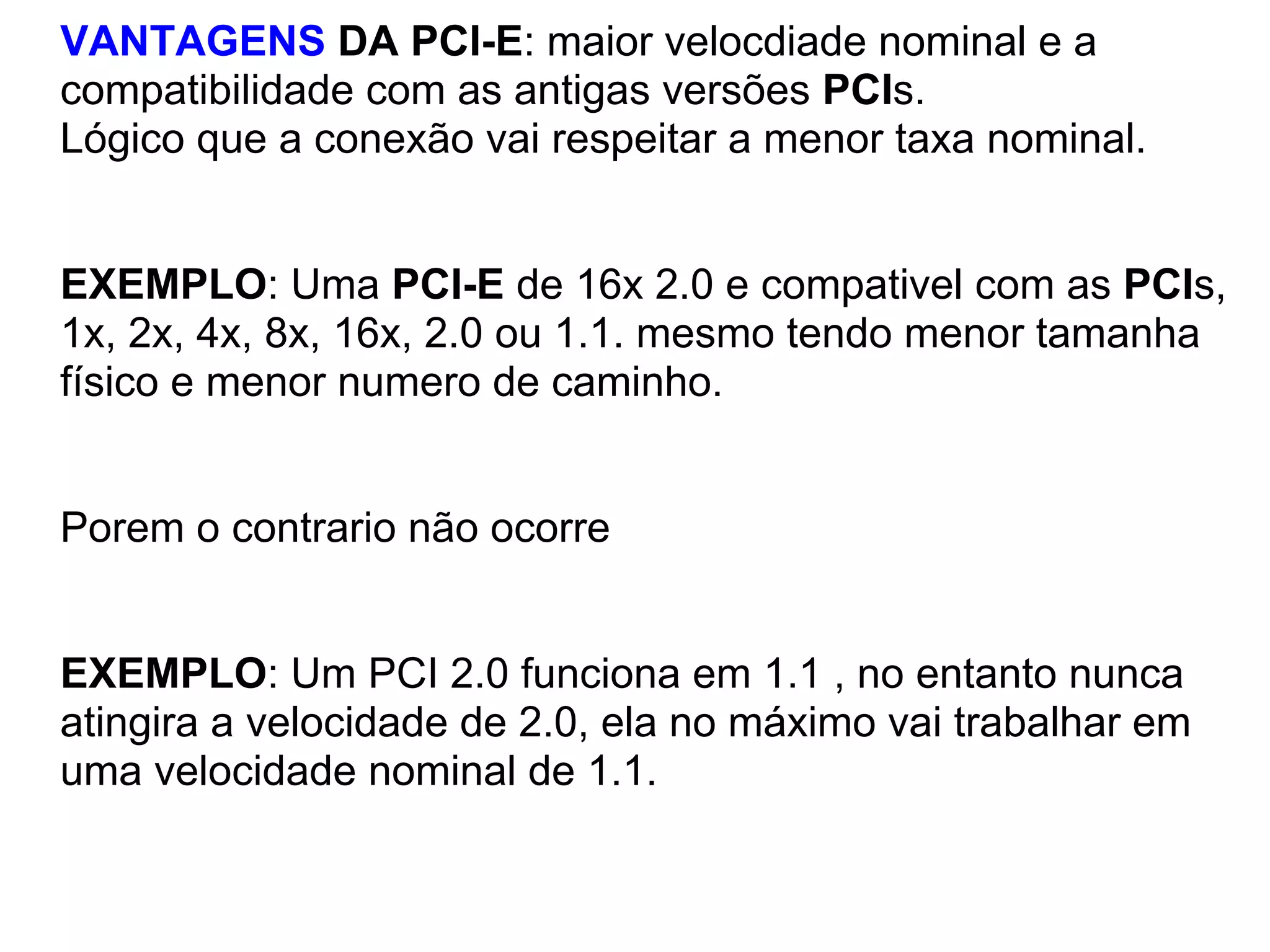

5. VANTAGENS DA PCI-E: maior velocdiade nominal e a
compatibilidade com as antigas versões PCIs.
Lógico que a conexão vai respeitar a menor taxa nominal.
EXEMPLO: Uma PCI-E de 16x 2.0 e compativel com as PCIs,
1x, 2x, 4x, 8x, 16x, 2.0 ou 1.1. mesmo tendo menor tamanha
físico e menor numero de caminho.
Porem o contrario não ocorre
EXEMPLO: Um PCI 2.0 funciona em 1.1 , no entanto nunca
atingira a velocidade de 2.0, ela no máximo vai trabalhar em
uma velocidade nominal de 1.1.

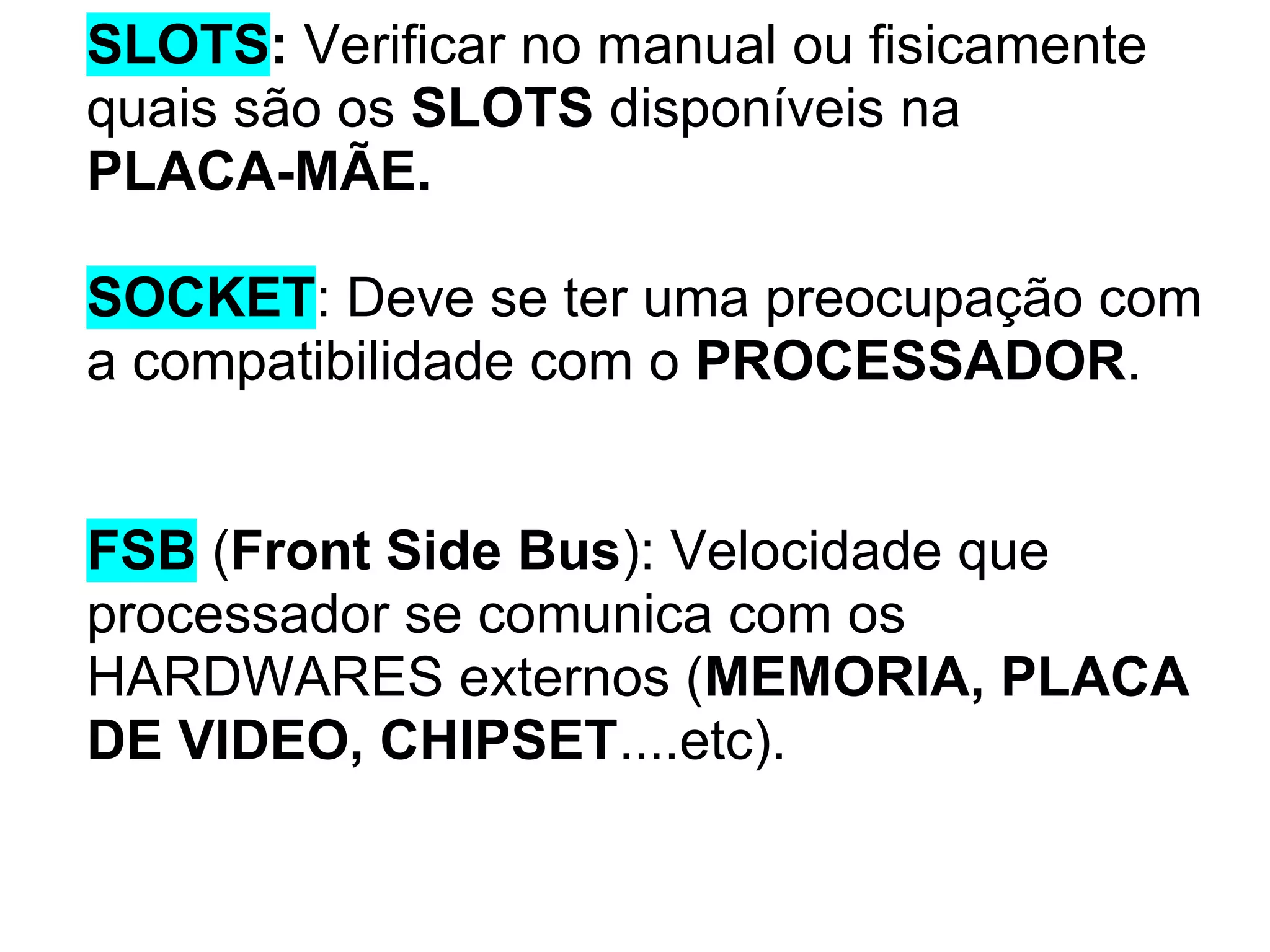

6. SLOTS: Verificar no manual ou fisicamente
quais são os SLOTS disponíveis na
PLACA-MÃE.
SOCKET: Deve se ter uma preocupação com
a compatibilidade com o PROCESSADOR.
FSB (Front Side Bus): Velocidade que
processador se comunica com os
HARDWARES externos (MEMORIA, PLACA
DE VIDEO, CHIPSET....etc).

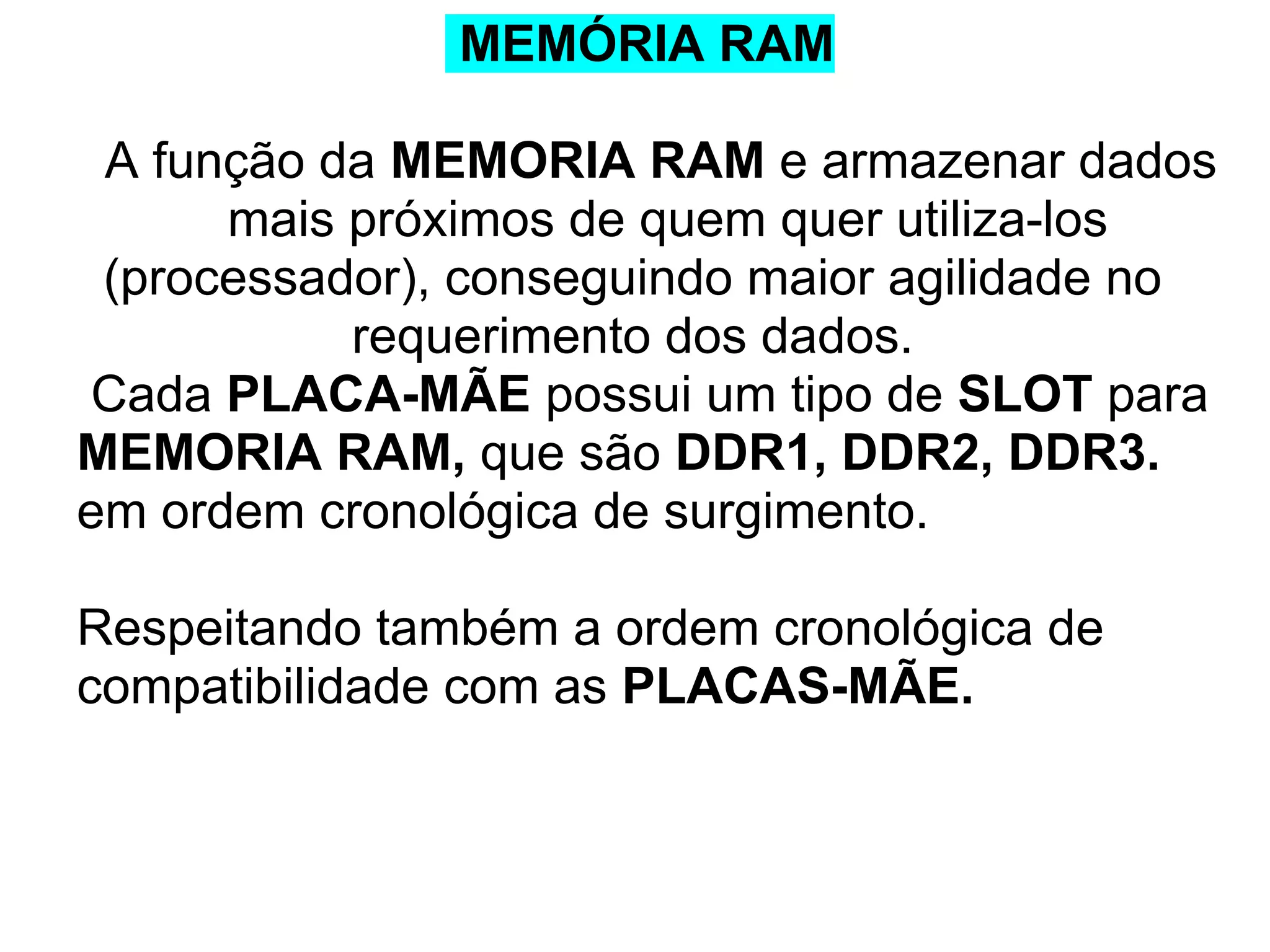

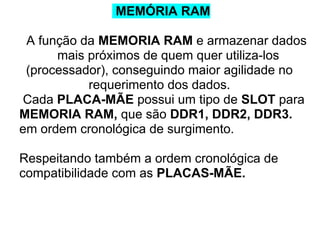

7. MEMÓRIA RAM
A função da MEMORIA RAM e armazenar dados
mais próximos de quem quer utiliza-los
(processador), conseguindo maior agilidade no
requerimento dos dados.
Cada PLACA-MÃE possui um tipo de SLOT para
MEMORIA RAM, que são DDR1, DDR2, DDR3.
em ordem cronológica de surgimento.
Respeitando também a ordem cronológica de
compatibilidade com as PLACAS-MÃE.

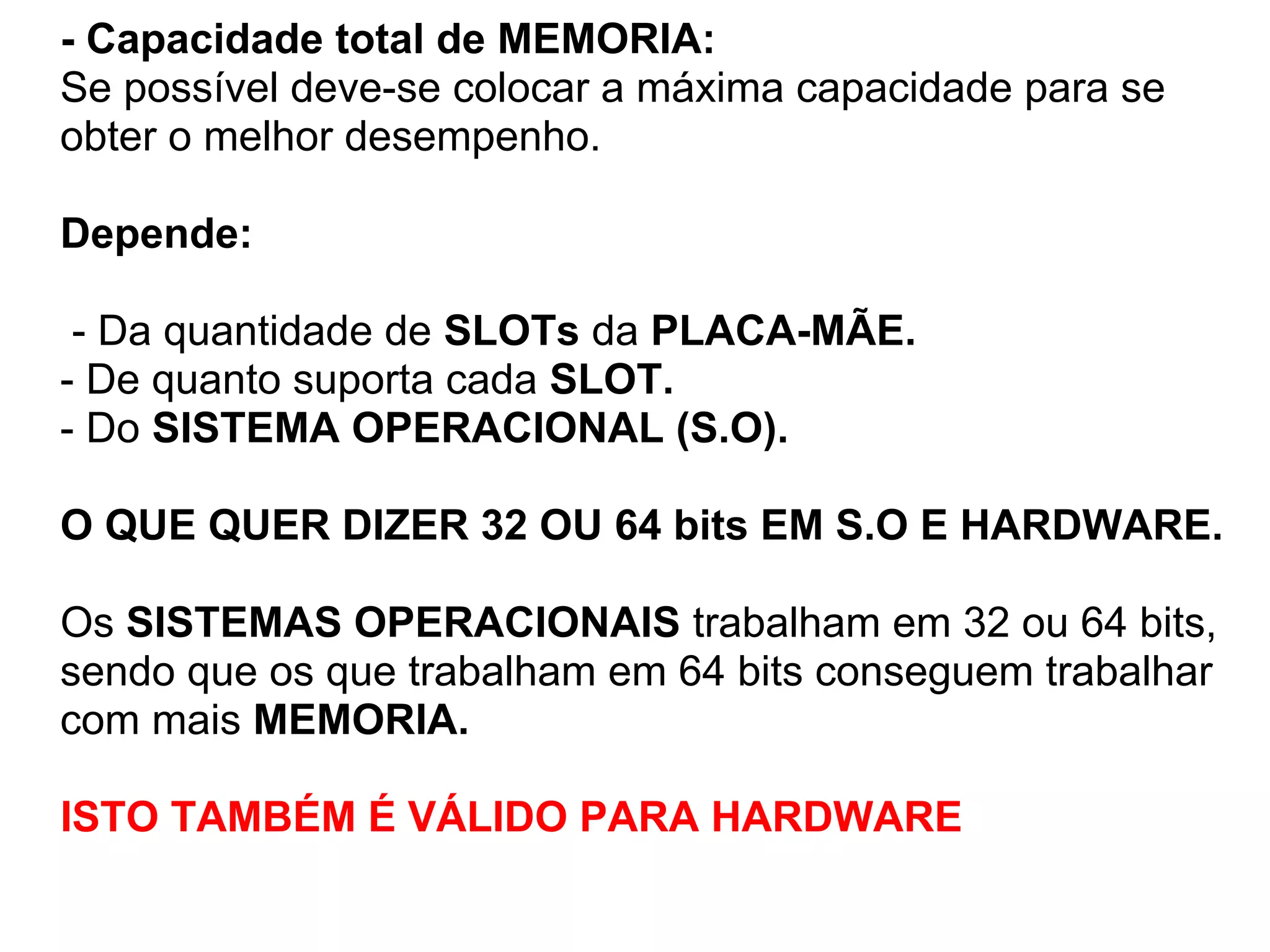

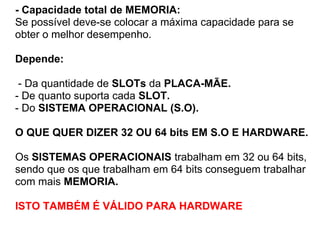

8. - Capacidade total de MEMORIA:
Se possível deve-se colocar a máxima capacidade para se
obter o melhor desempenho.
Depende:
- Da quantidade de SLOTs da PLACA-MÃE.
- De quanto suporta cada SLOT.
- Do SISTEMA OPERACIONAL (S.O).
O QUE QUER DIZER 32 OU 64 bits EM S.O E HARDWARE.
Os SISTEMAS OPERACIONAIS trabalham em 32 ou 64 bits,
sendo que os que trabalham em 64 bits conseguem trabalhar
com mais MEMORIA.
ISTO TAMBÉM É VÁLIDO PARA HARDWARE

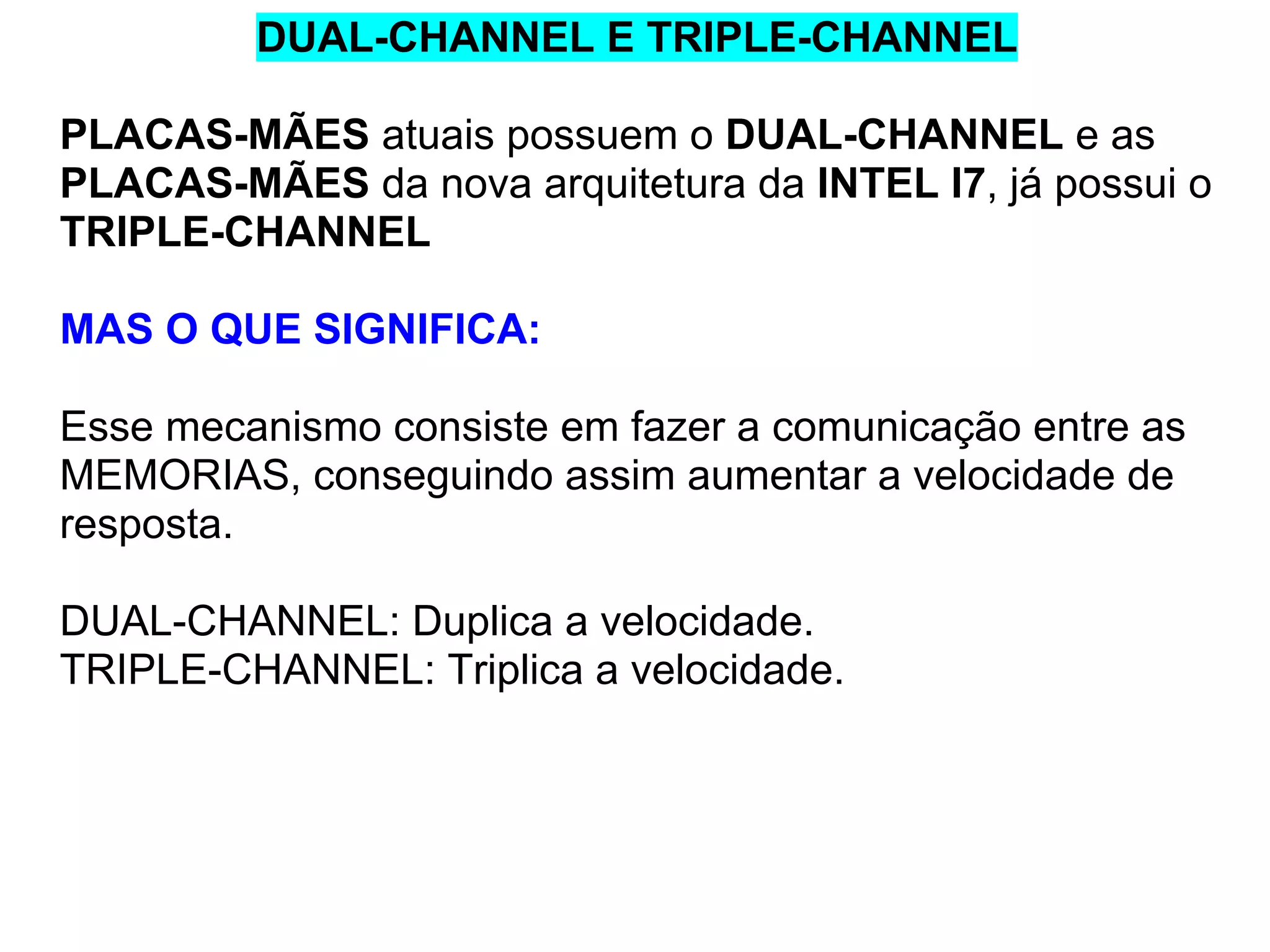

9. DUAL-CHANNEL E TRIPLE-CHANNEL
PLACAS-MÃES atuais possuem o DUAL-CHANNEL e as
PLACAS-MÃES da nova arquitetura da INTEL I7, já possui o
TRIPLE-CHANNEL
MAS O QUE SIGNIFICA:
Esse mecanismo consiste em fazer a comunicação entre as
MEMORIAS, conseguindo assim aumentar a velocidade de
resposta.
DUAL-CHANNEL: Duplica a velocidade.
TRIPLE-CHANNEL: Triplica a velocidade.

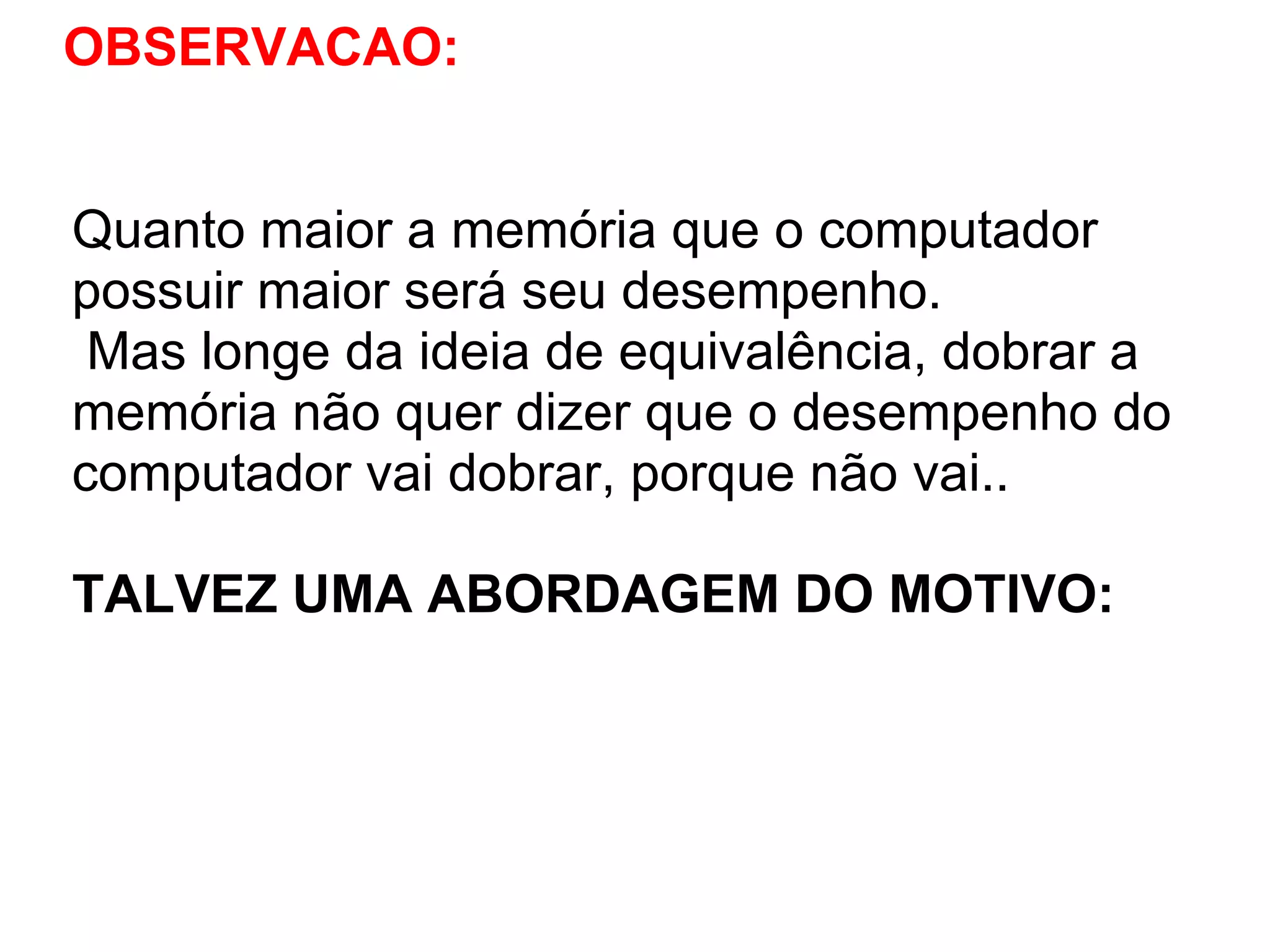

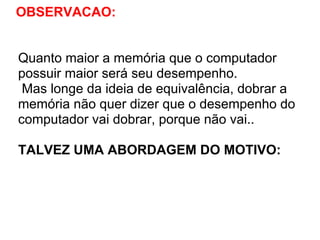

10. OBSERVACAO:
Quanto maior a memória que o computador
possuir maior será seu desempenho.
Mas longe da ideia de equivalência, dobrar a
memória não quer dizer que o desempenho do
computador vai dobrar, porque não vai..
TALVEZ UMA ABORDAGEM DO MOTIVO:

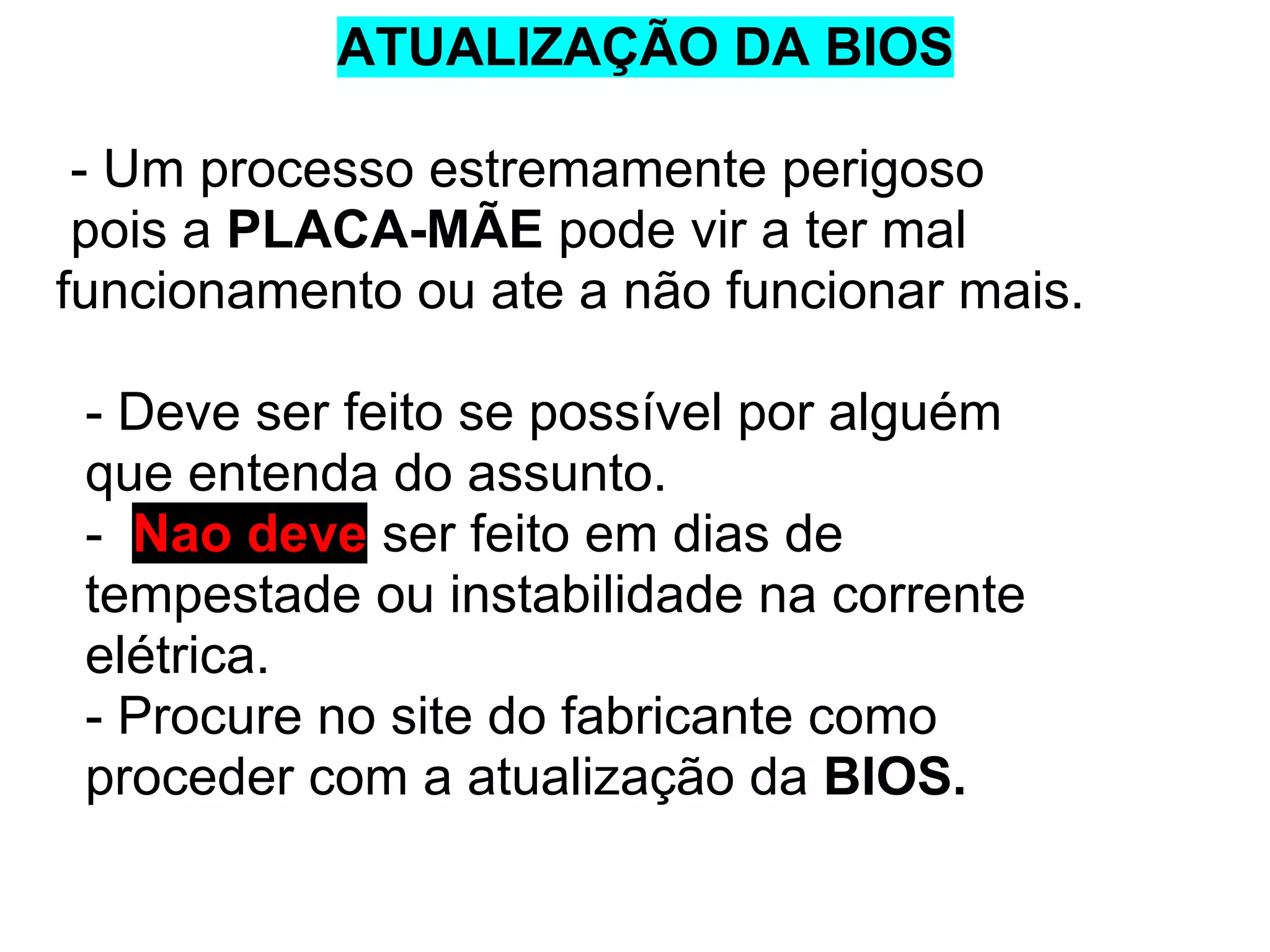

11. ATUALIZAÇÃO DA BIOS
- Um processo estremamente perigoso
pois a PLACA-MÃE pode vir a ter mal
funcionamento ou ate a não funcionar mais.
- Deve ser feito se possível por alguém
que entenda do assunto.
- Nao deve ser feito em dias de
tempestade ou instabilidade na corrente
elétrica.
- Procure no site do fabricante como
proceder com a atualização da BIOS.

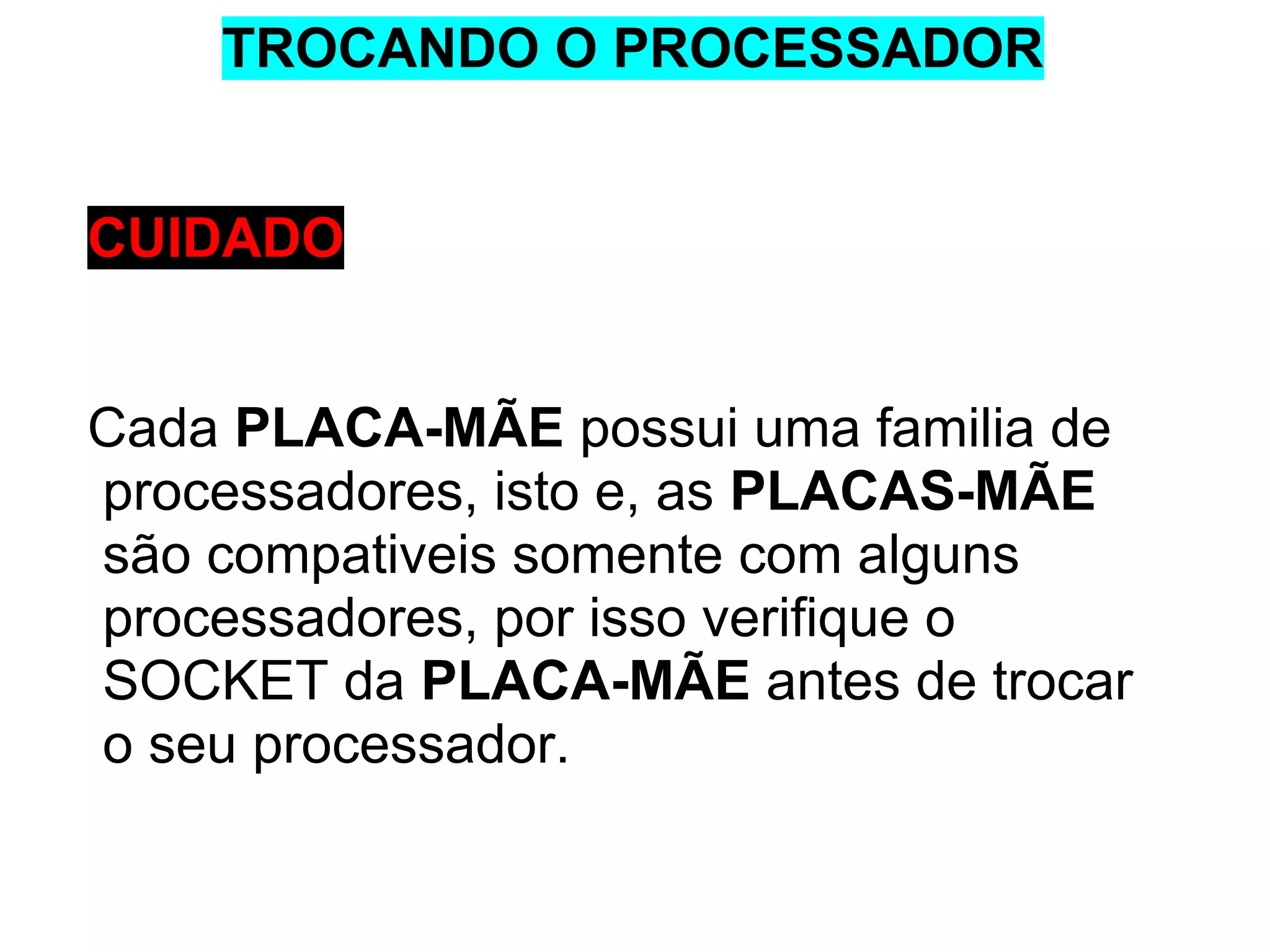

12. TROCANDO O PROCESSADOR
CUIDADO
Cada PLACA-MÃE possui uma familia de
processadores, isto e, as PLACAS-MÃE
são compativeis somente com alguns
processadores, por isso verifique o
SOCKET da PLACA-MÃE antes de trocar
o seu processador.

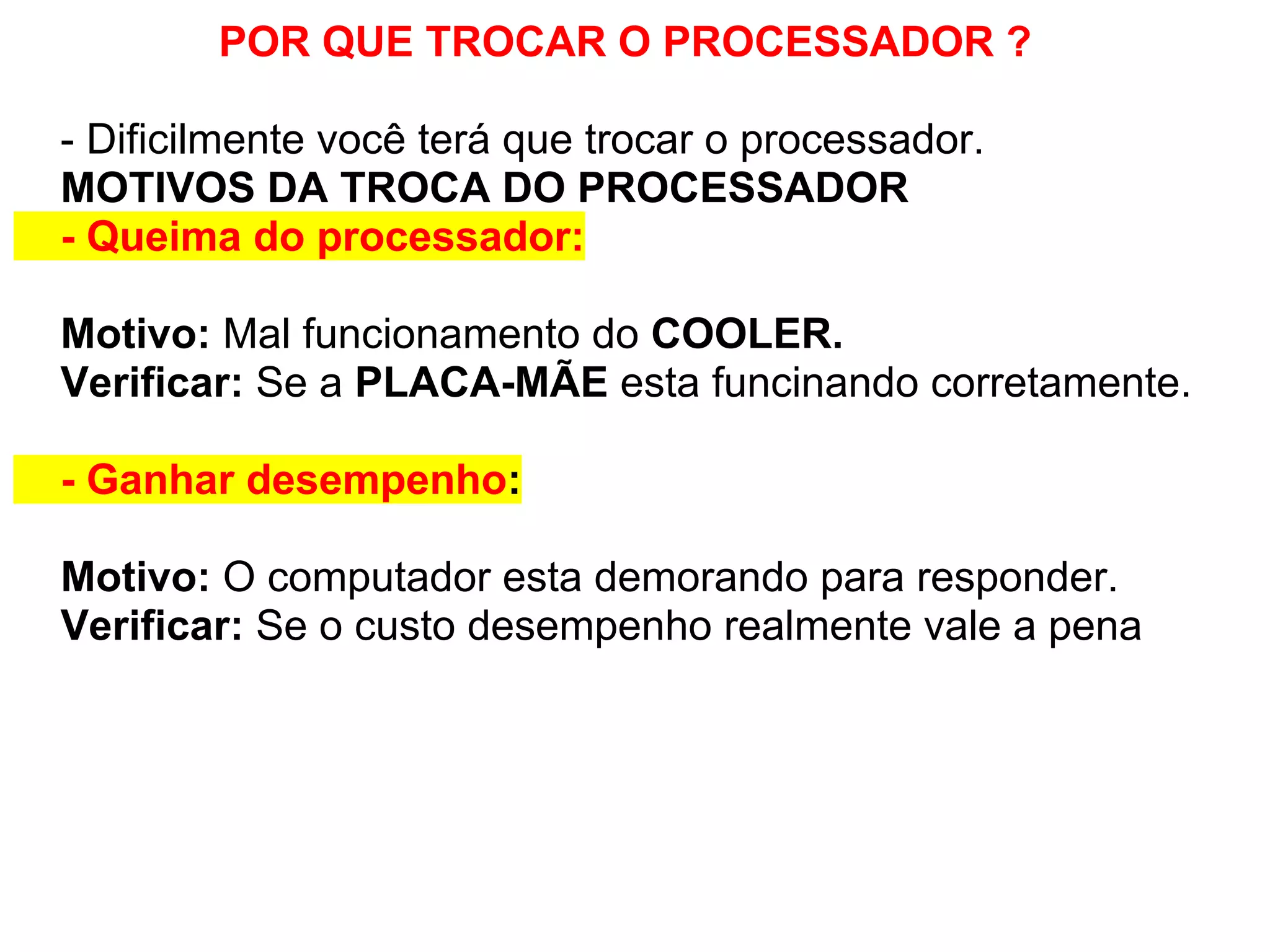

13. POR QUE TROCAR O PROCESSADOR ?
- Dificilmente você terá que trocar o processador.
MOTIVOS DA TROCA DO PROCESSADOR
- Queima do processador:
Motivo: Mal funcionamento do COOLER.
Verificar: Se a PLACA-MÃE esta funcinando corretamente.
- Ganhar desempenho:
Motivo: O computador esta demorando para responder.
Verificar: Se o custo desempenho realmente vale a pena

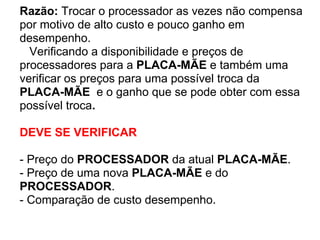

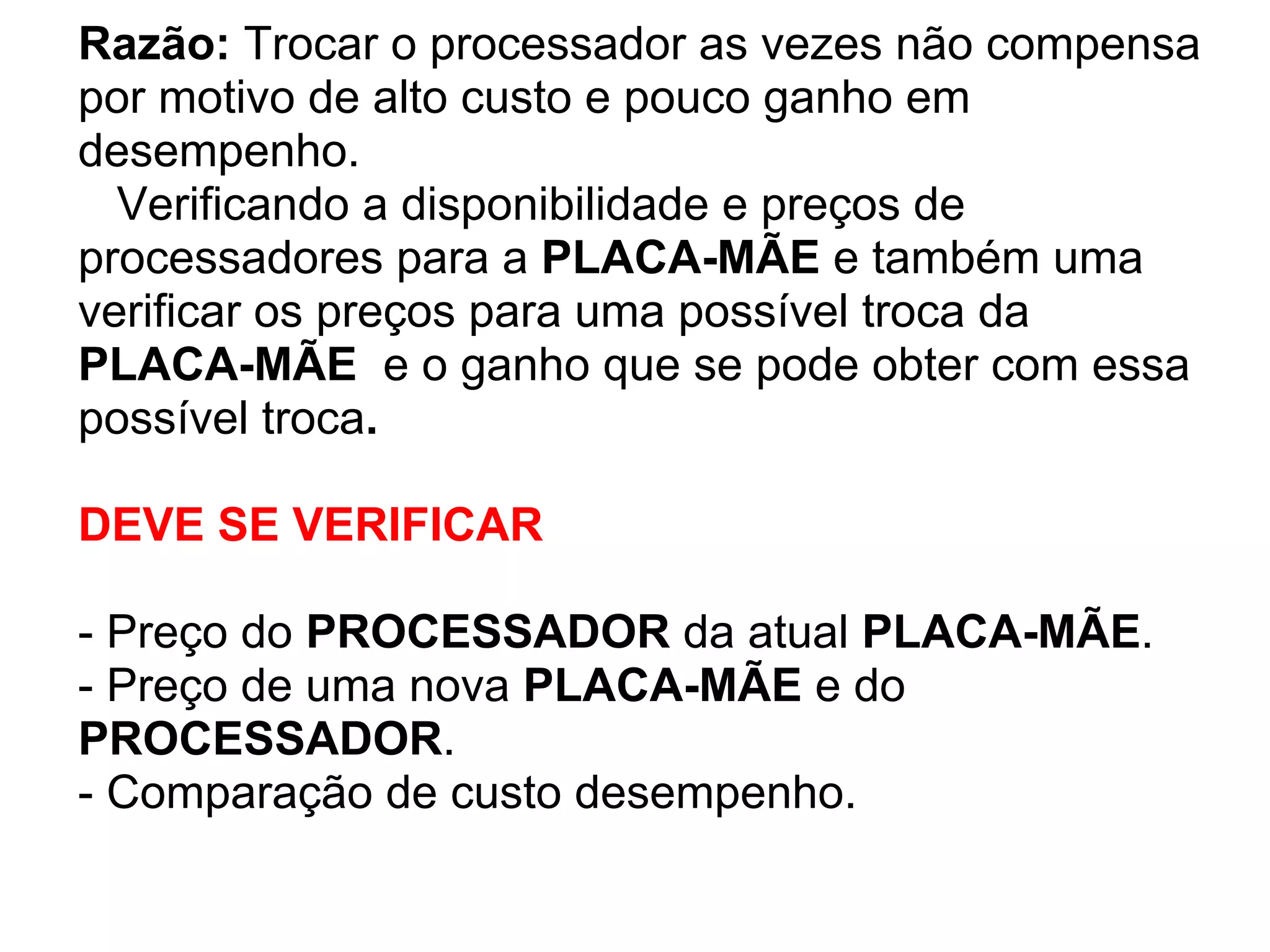

14. Razão: Trocar o processador as vezes não compensa
por motivo de alto custo e pouco ganho em
desempenho.
Verificando a disponibilidade e preços de
processadores para a PLACA-MÃE e também uma
verificar os preços para uma possível troca da
PLACA-MÃE e o ganho que se pode obter com essa
possível troca.
DEVE SE VERIFICAR
- Preço do PROCESSADOR da atual PLACA-MÃE.
- Preço de uma nova PLACA-MÃE e do
PROCESSADOR.
- Comparação de custo desempenho.

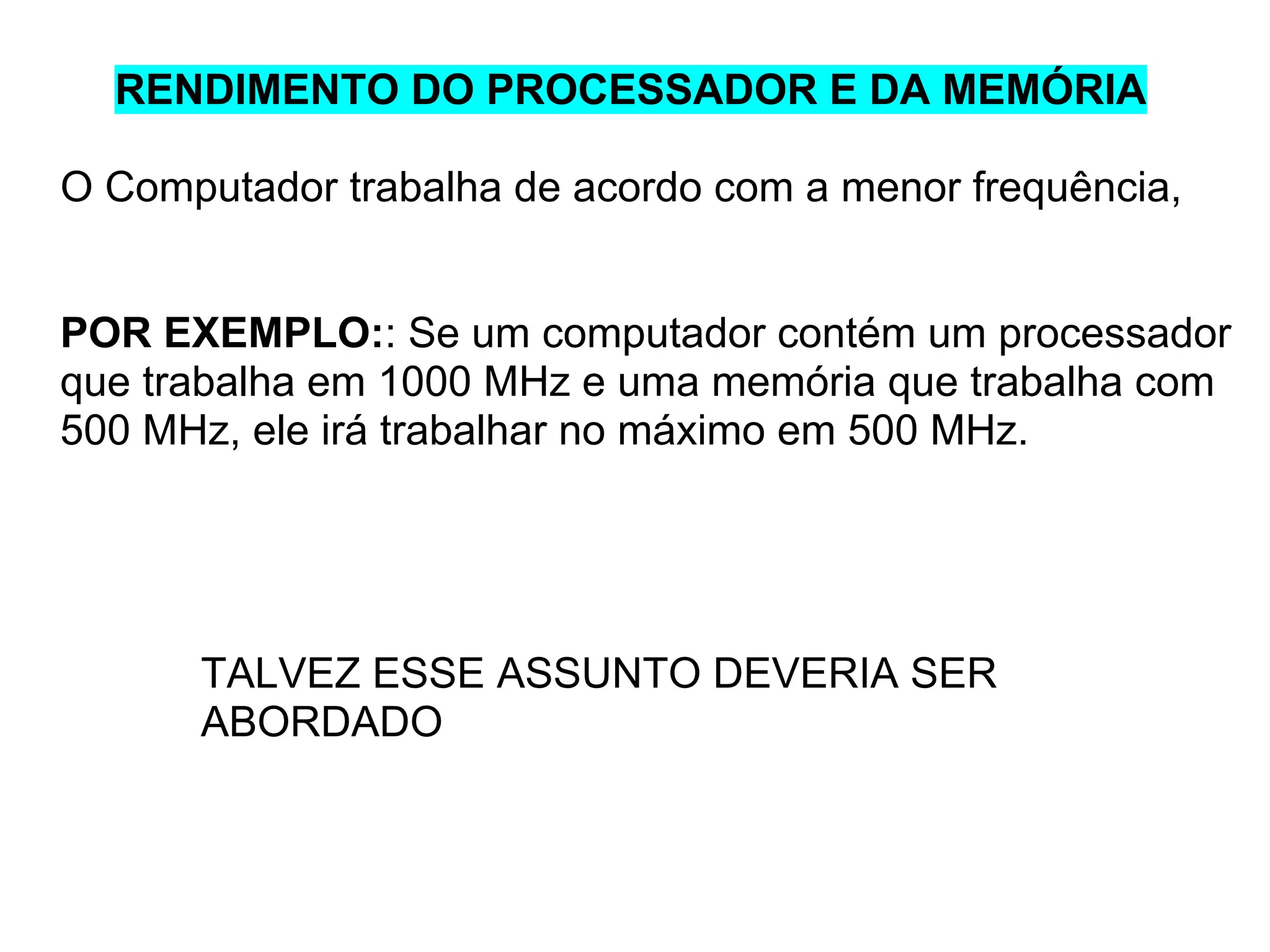

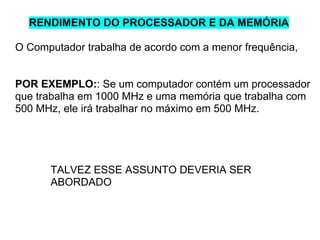

15. RENDIMENTO DO PROCESSADOR E DA MEMÓRIA
O Computador trabalha de acordo com a menor frequência,
POR EXEMPLO:: Se um computador contém um processador
que trabalha em 1000 MHz e uma memória que trabalha com
500 MHz, ele irá trabalhar no máximo em 500 MHz.
TALVEZ ESSE ASSUNTO DEVERIA SER
ABORDADO

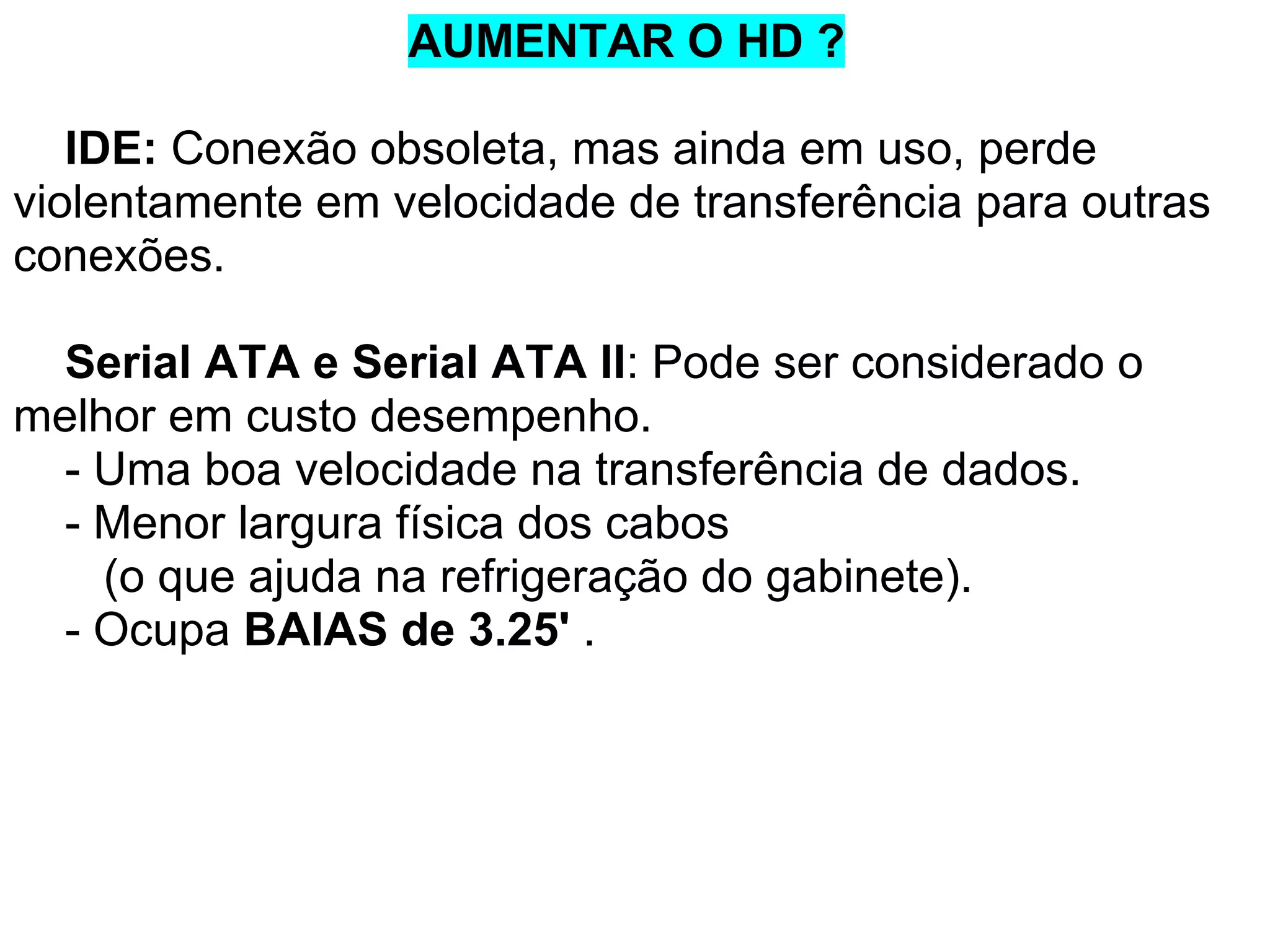

16. AUMENTAR O HD ?
IDE: Conexão obsoleta, mas ainda em uso, perde
violentamente em velocidade de transferência para outras
conexões.
Serial ATA e Serial ATA II: Pode ser considerado o
melhor em custo desempenho.
- Uma boa velocidade na transferência de dados.
- Menor largura física dos cabos
(o que ajuda na refrigeração do gabinete).
- Ocupa BAIAS de 3.25' .

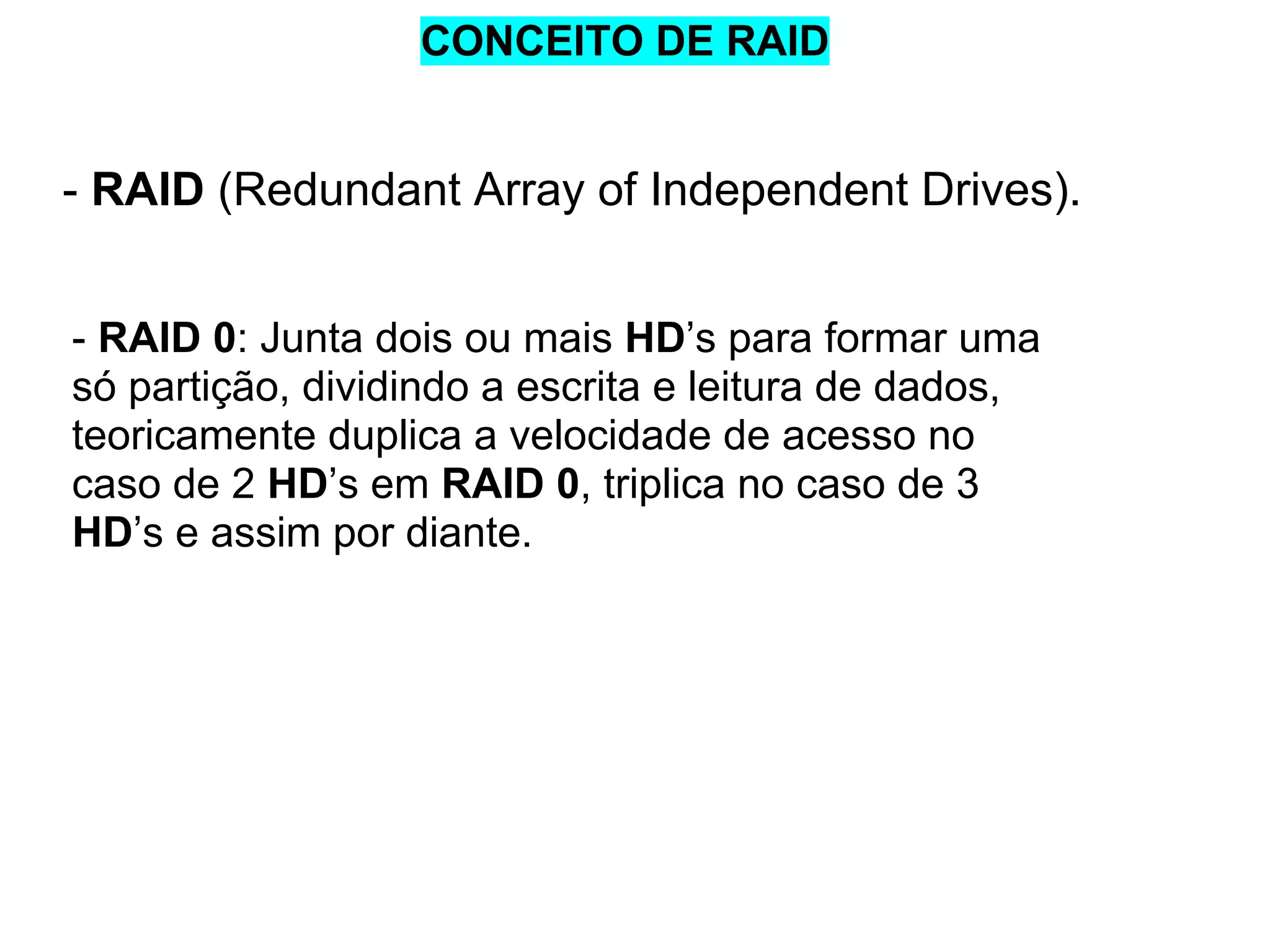

17. CONCEITO DE RAID
- RAID (Redundant Array of Independent Drives).
- RAID 0: Junta dois ou mais HD’s para formar uma
só partição, dividindo a escrita e leitura de dados,
teoricamente duplica a velocidade de acesso no
caso de 2 HD’s em RAID 0, triplica no caso de 3
HD’s e assim por diante.

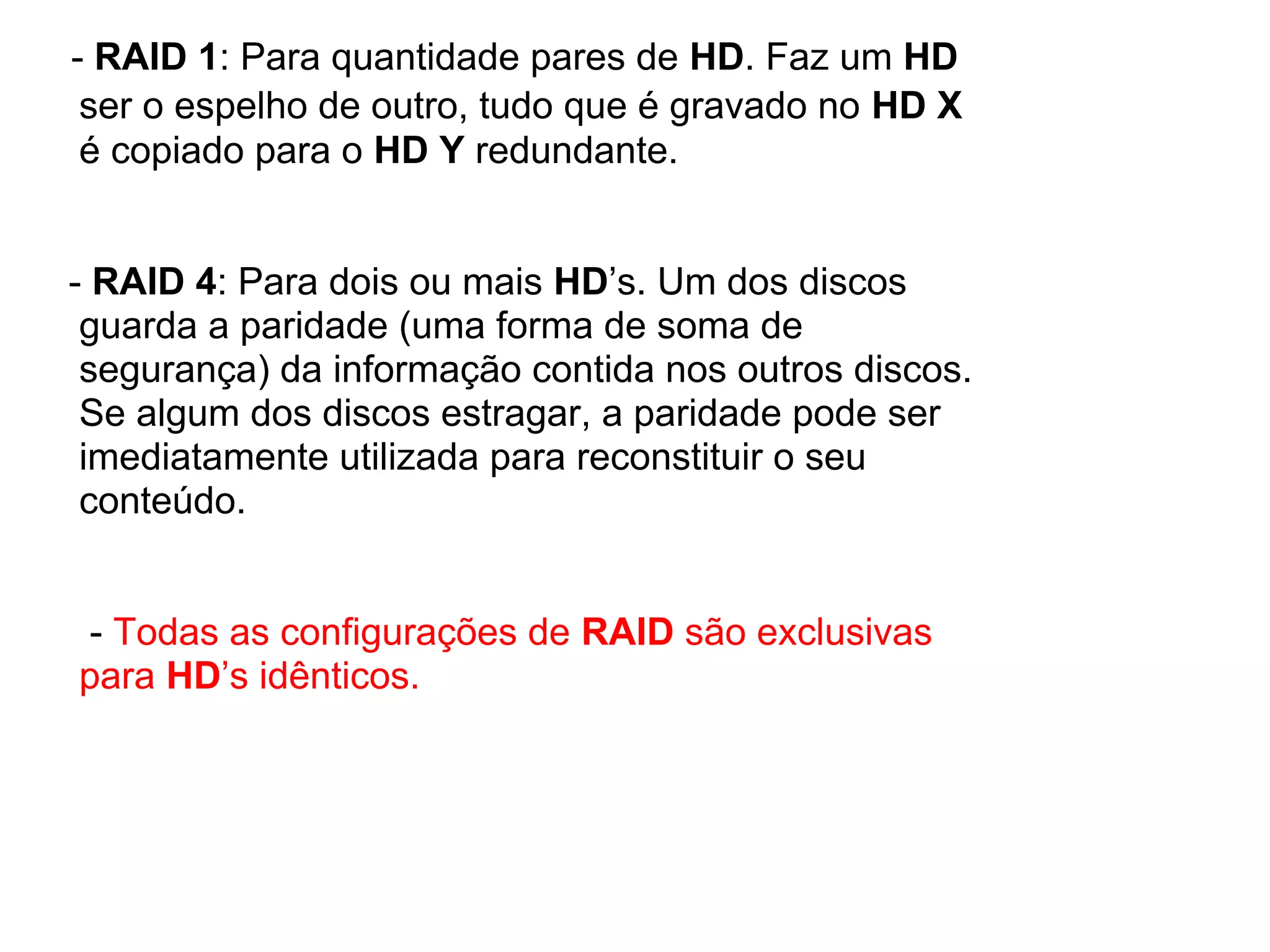

18. - RAID 1: Para quantidade pares de HD. Faz um HD
ser o espelho de outro, tudo que é gravado no HD X
é copiado para o HD Y redundante.
- RAID 4: Para dois ou mais HD’s. Um dos discos
guarda a paridade (uma forma de soma de
segurança) da informação contida nos outros discos.
Se algum dos discos estragar, a paridade pode ser
imediatamente utilizada para reconstituir o seu
conteúdo.
- Todas as configurações de RAID são exclusivas
para HD’s idênticos.

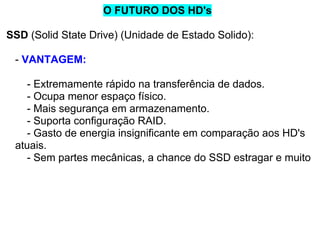

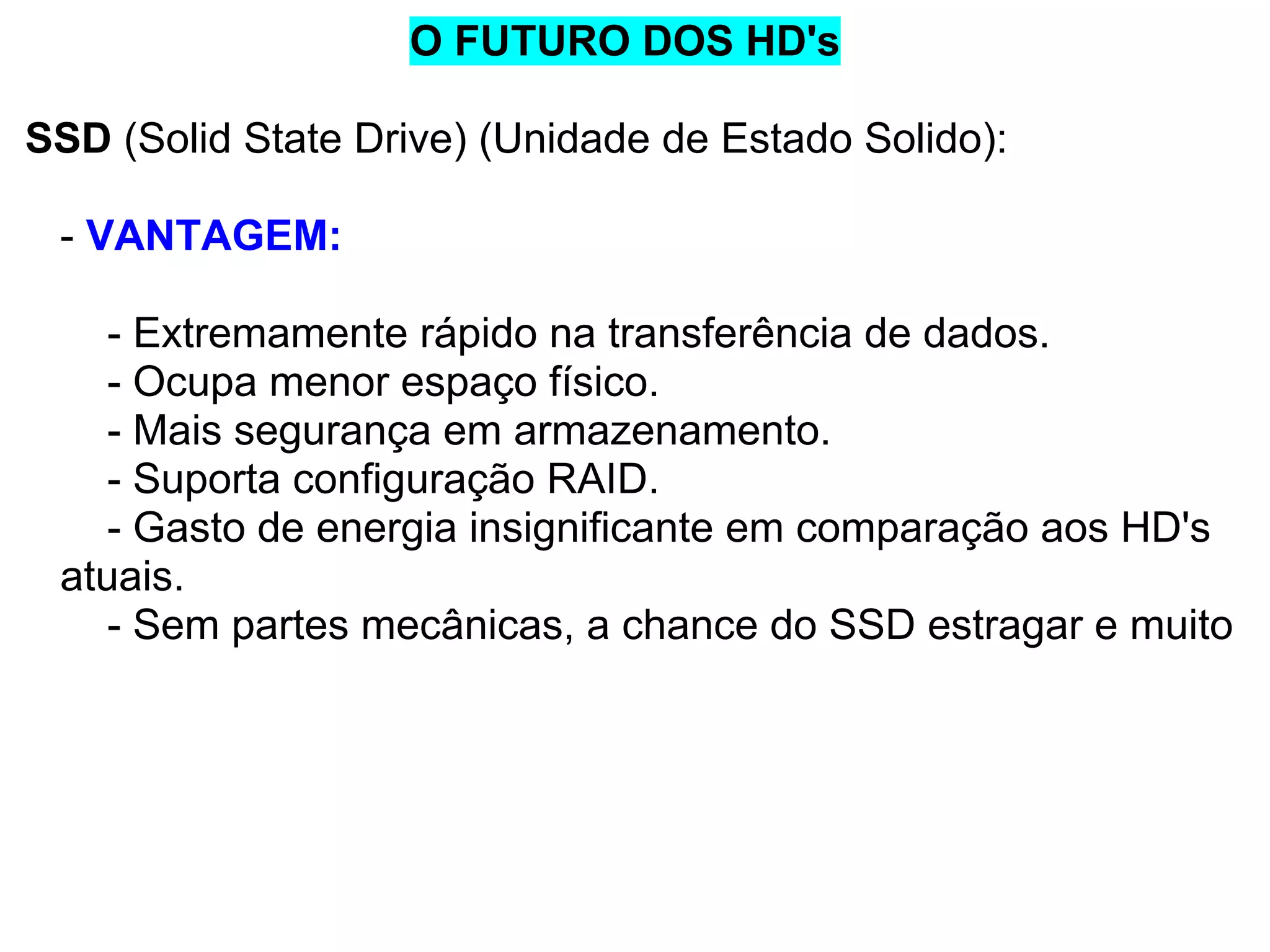

19. O FUTURO DOS HD's
SSD (Solid State Drive) (Unidade de Estado Solido):
- VANTAGEM:
- Extremamente rápido na transferência de dados.
- Ocupa menor espaço físico.
- Mais segurança em armazenamento.
- Suporta configuração RAID.
- Gasto de energia insignificante em comparação aos HD's
atuais.
- Sem partes mecânicas, a chance do SSD estragar e muito

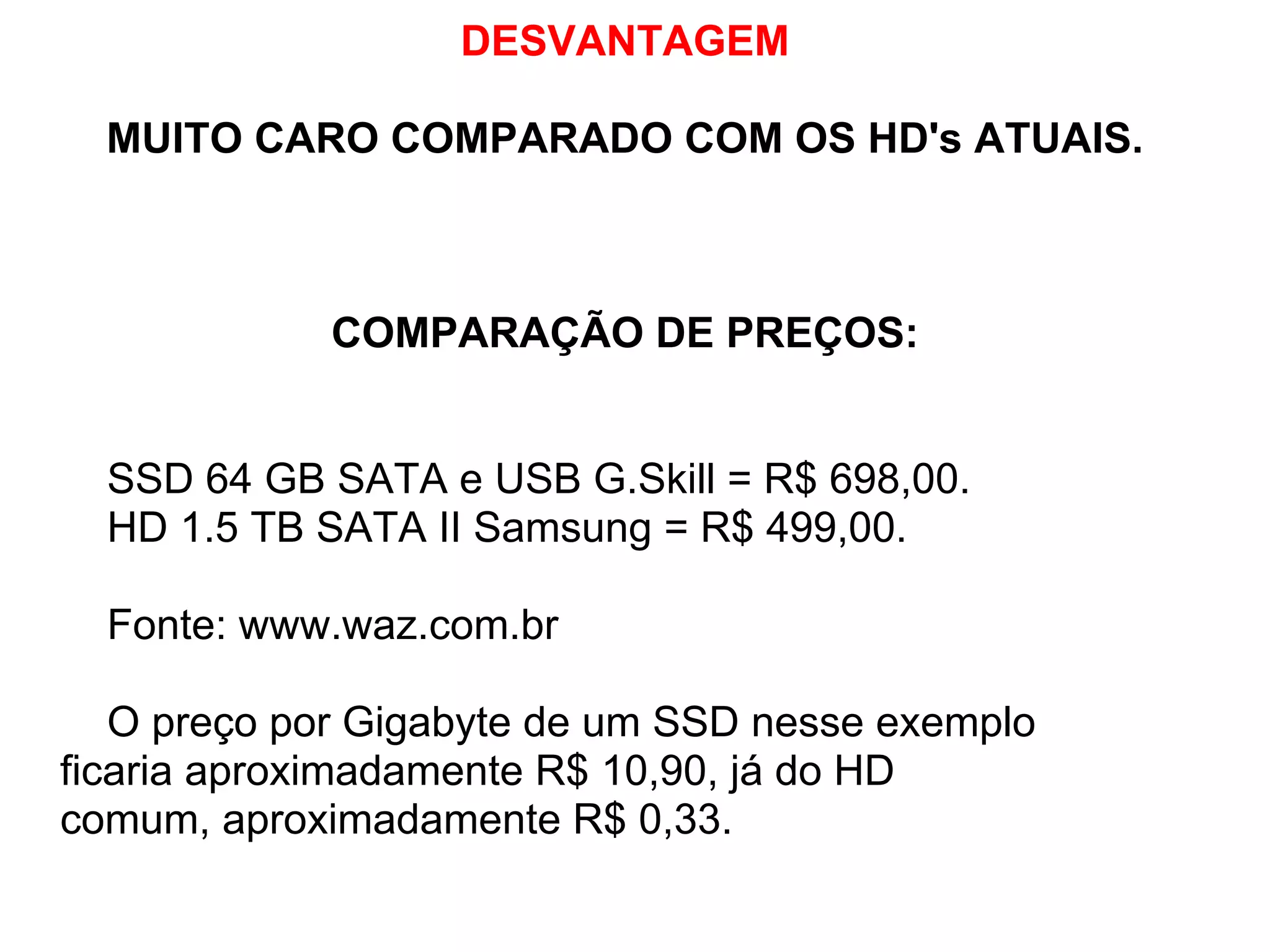

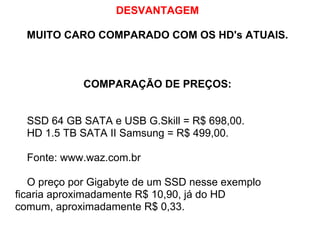

20. DESVANTAGEM
MUITO CARO COMPARADO COM OS HD's ATUAIS.
COMPARAÇÃO DE PREÇOS:
SSD 64 GB SATA e USB G.Skill = R$ 698,00.
HD 1.5 TB SATA II Samsung = R$ 499,00.
Fonte: www.waz.com.br
O preço por Gigabyte de um SSD nesse exemplo
ficaria aproximadamente R$ 10,90, já do HD
comum, aproximadamente R$ 0,33.

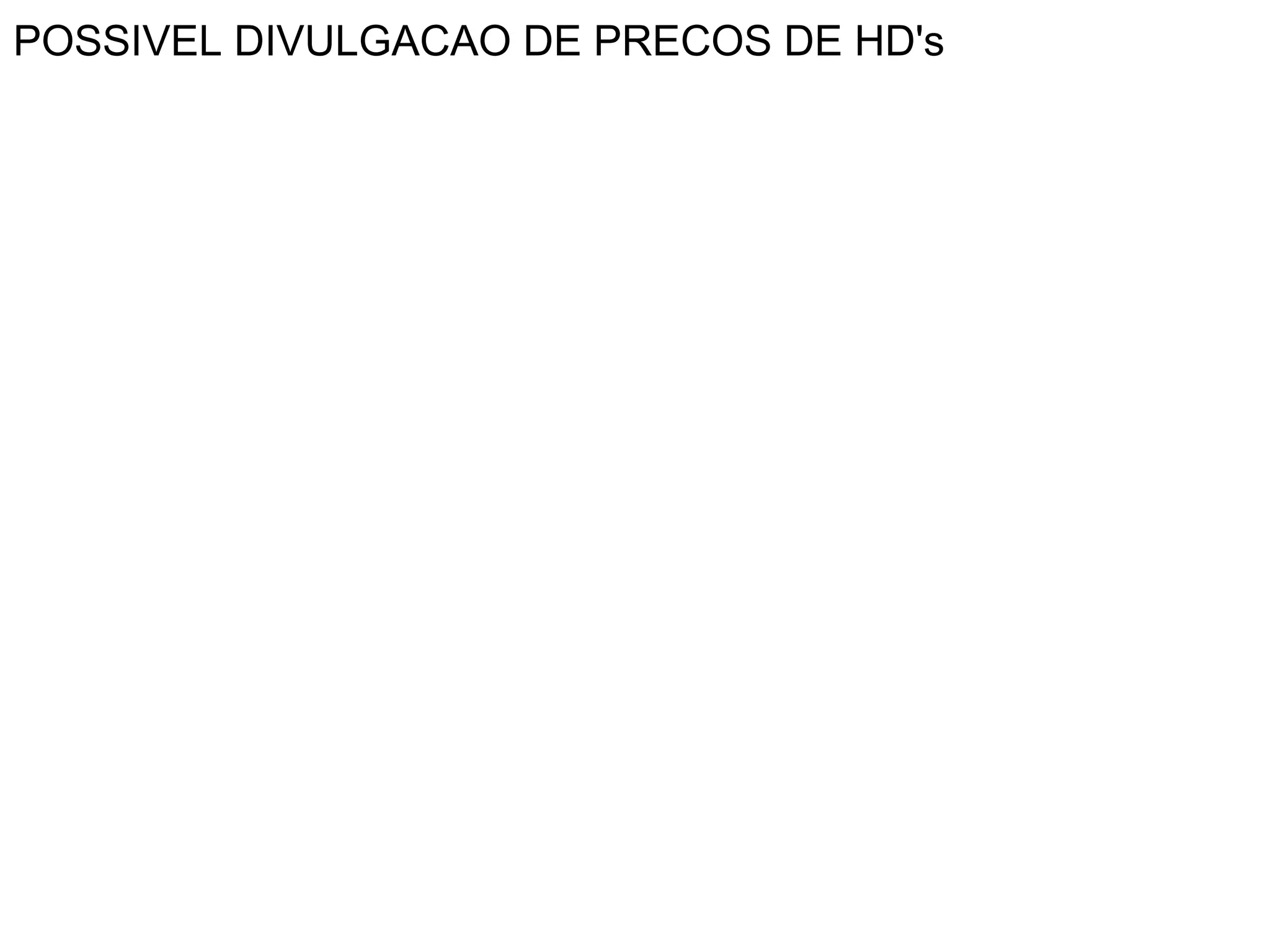

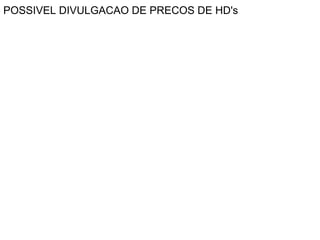

21. POSSIVEL DIVULGACAO DE PRECOS DE HD's

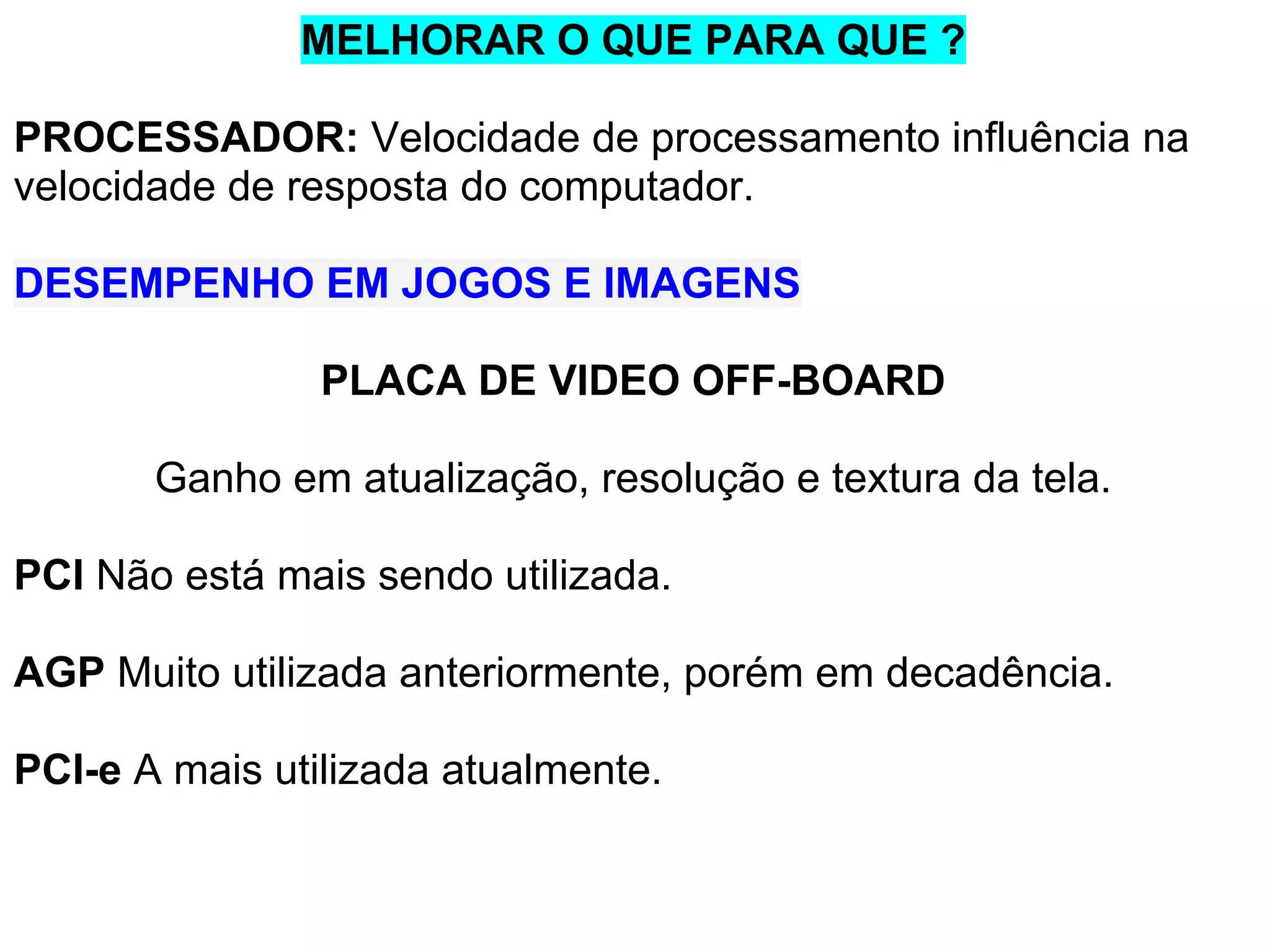

22. MELHORAR O QUE PARA QUE ?
PROCESSADOR: Velocidade de processamento influência na
velocidade de resposta do computador.
DESEMPENHO EM JOGOS E IMAGENS
PLACA DE VIDEO OFF-BOARD
Ganho em atualização, resolução e textura da tela.
PCI Não está mais sendo utilizada.
AGP Muito utilizada anteriormente, porém em decadência.
PCI-e A mais utilizada atualmente.

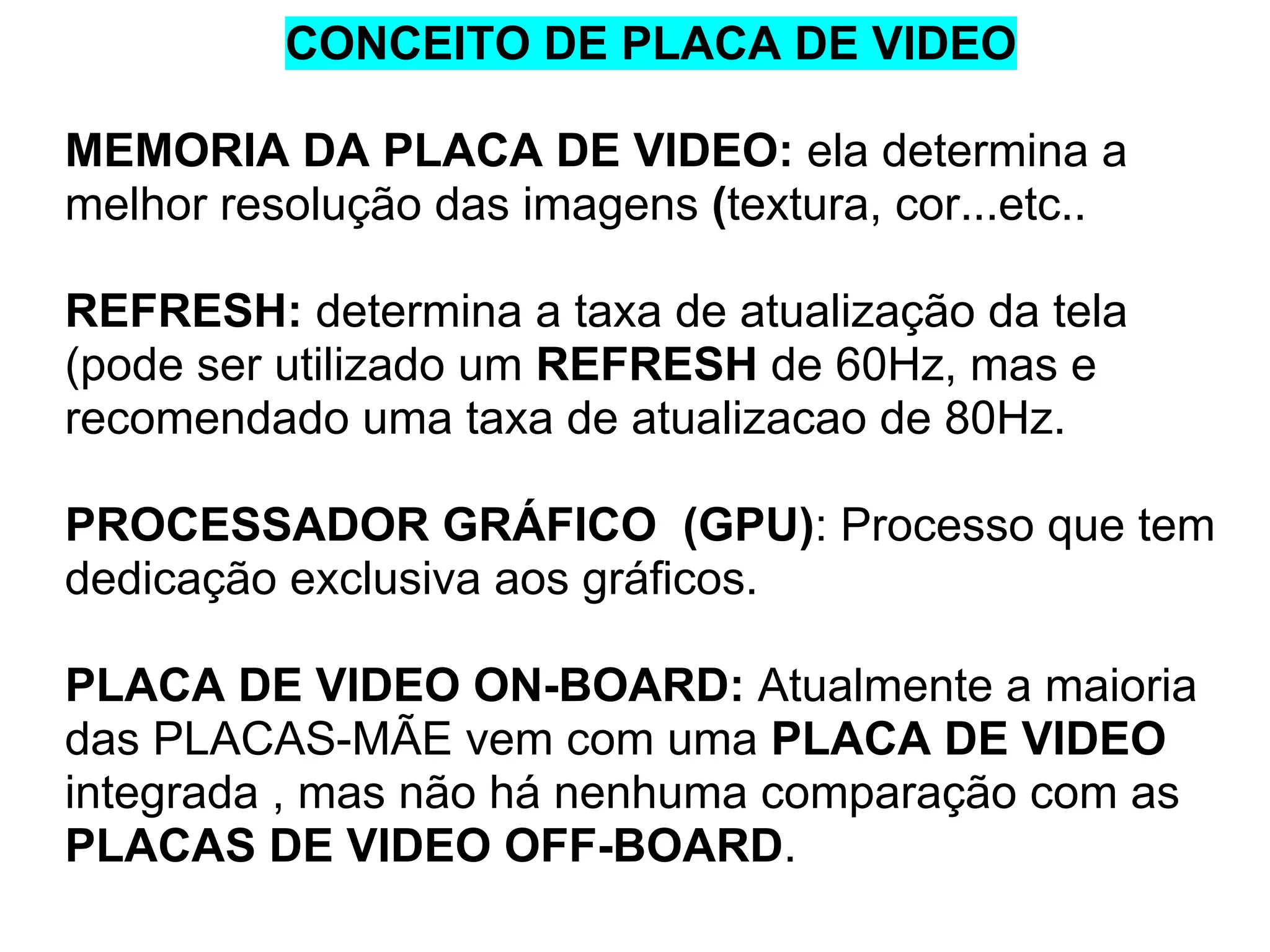

23. CONCEITO DE PLACA DE VIDEO
MEMORIA DA PLACA DE VIDEO: ela determina a
melhor resolução das imagens (textura, cor...etc..
REFRESH: determina a taxa de atualização da tela
(pode ser utilizado um REFRESH de 60Hz, mas e
recomendado uma taxa de atualizacao de 80Hz.
PROCESSADOR GRÁFICO (GPU): Processo que tem
dedicação exclusiva aos gráficos.
PLACA DE VIDEO ON-BOARD: Atualmente a maioria
das PLACAS-MÃE vem com uma PLACA DE VIDEO
integrada , mas não há nenhuma comparação com as
PLACAS DE VIDEO OFF-BOARD.

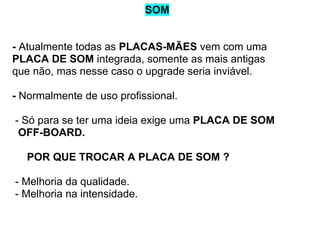

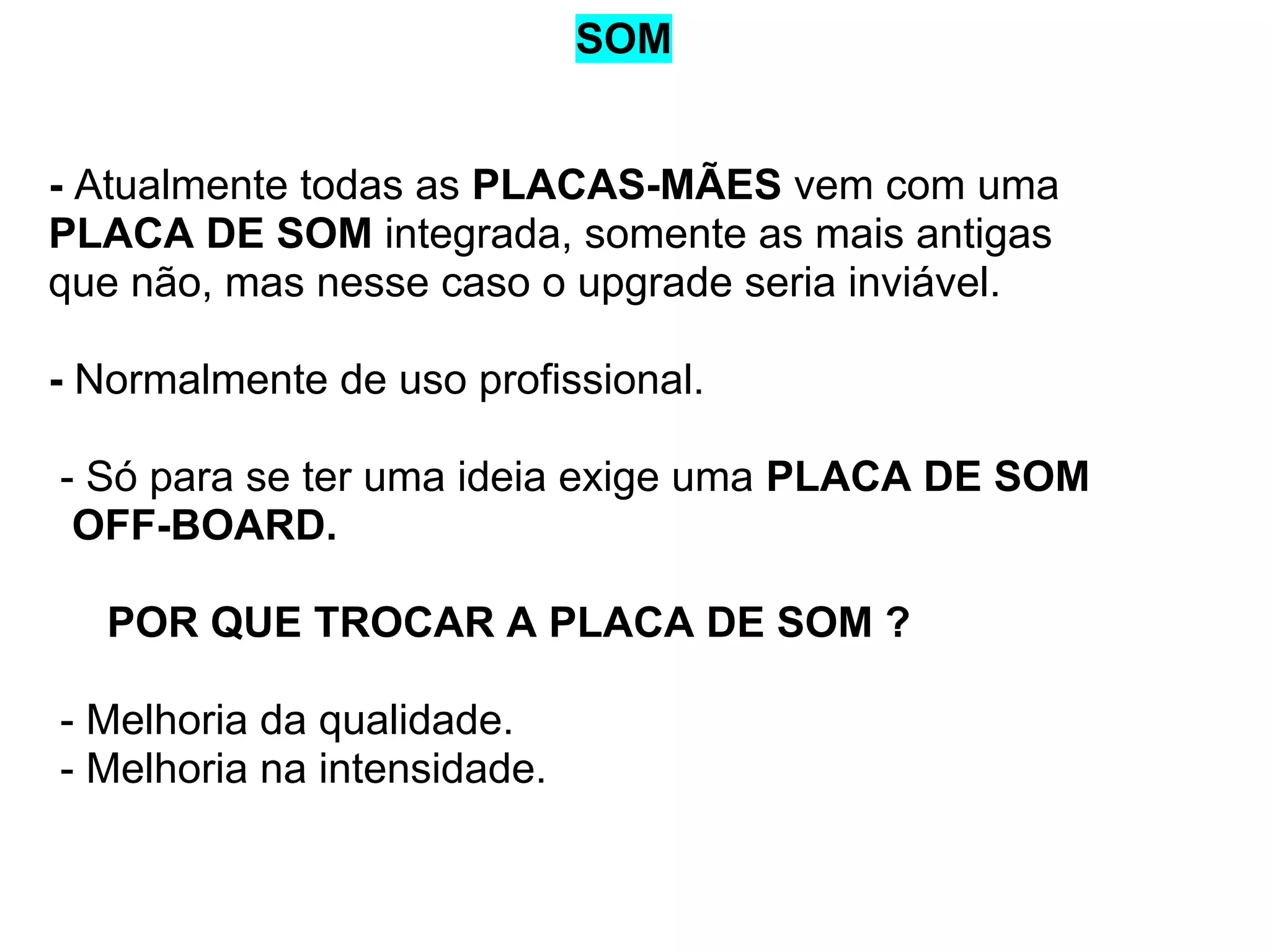

24. SOM
- Atualmente todas as PLACAS-MÃES vem com uma
PLACA DE SOM integrada, somente as mais antigas
que não, mas nesse caso o upgrade seria inviável.
- Normalmente de uso profissional.
- Só para se ter uma ideia exige uma PLACA DE SOM
OFF-BOARD.
POR QUE TROCAR A PLACA DE SOM ?
- Melhoria da qualidade.
- Melhoria na intensidade.

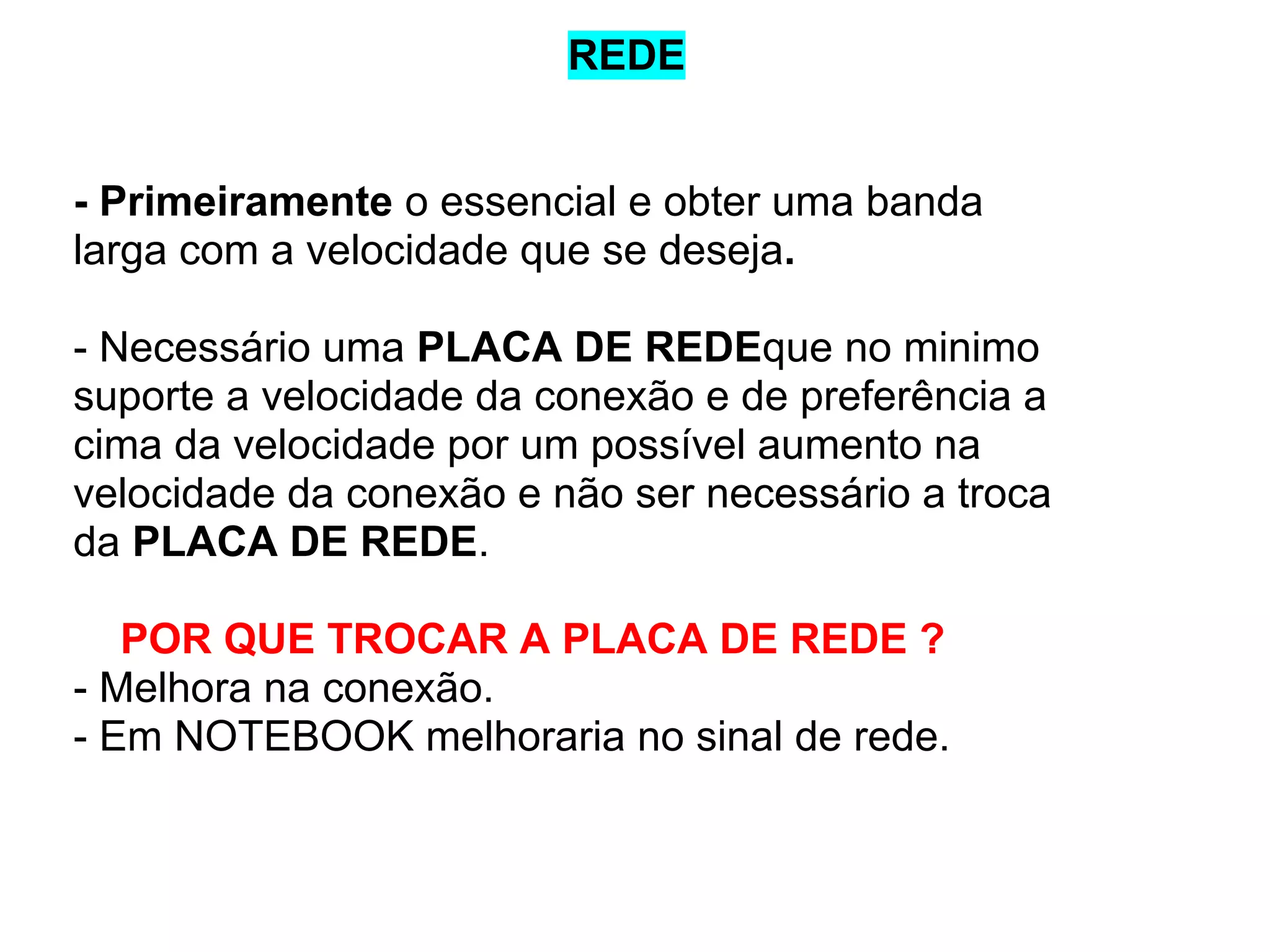

25. REDE
- Primeiramente o essencial e obter uma banda
larga com a velocidade que se deseja.
- Necessário uma PLACA DE REDEque no minimo
suporte a velocidade da conexão e de preferência a
cima da velocidade por um possível aumento na
velocidade da conexão e não ser necessário a troca
da PLACA DE REDE.
POR QUE TROCAR A PLACA DE REDE ?
- Melhora na conexão.
- Em NOTEBOOK melhoraria no sinal de rede.

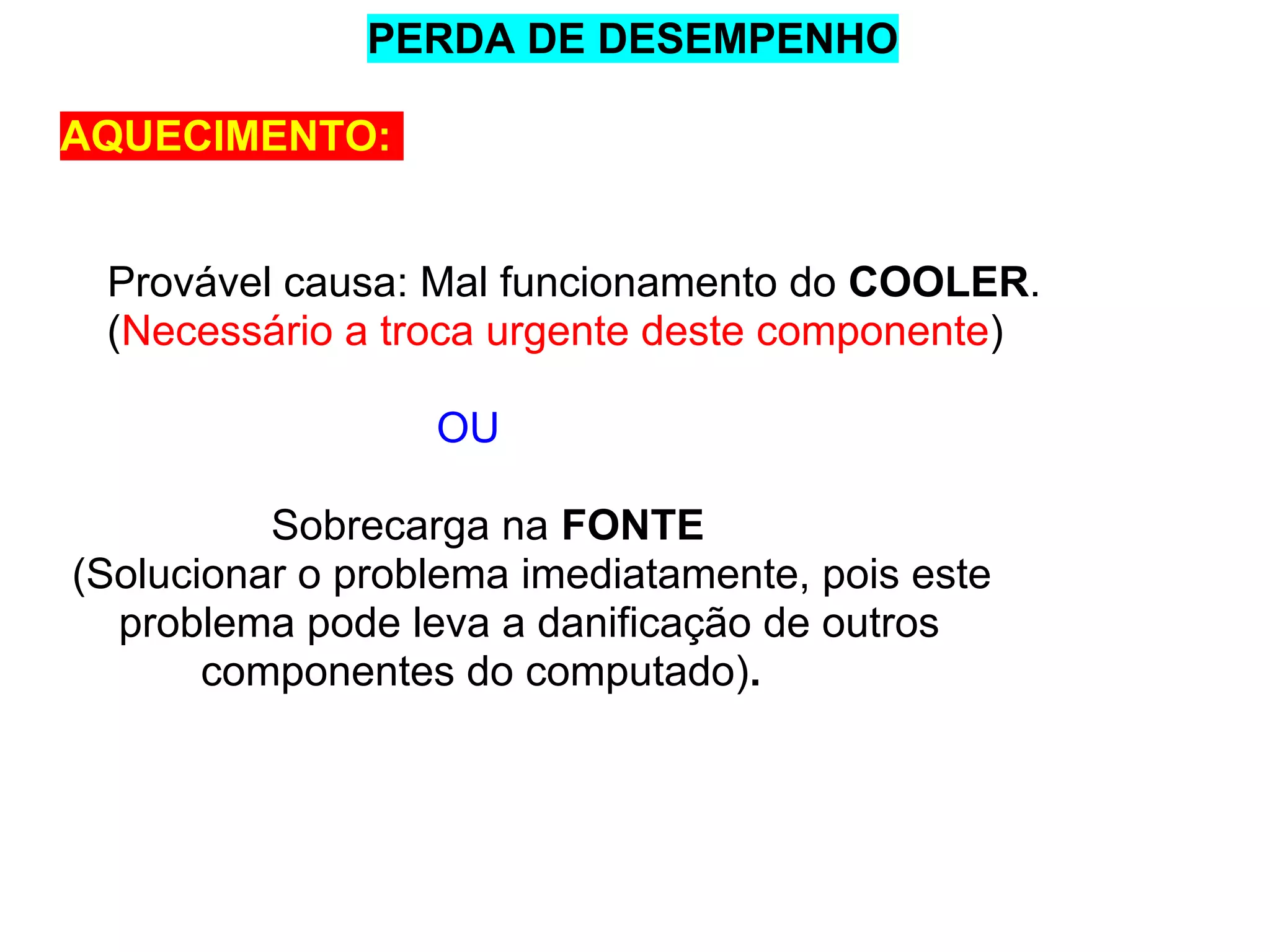

26. PERDA DE DESEMPENHO
AQUECIMENTO:
Provável causa: Mal funcionamento do COOLER.
(Necessário a troca urgente deste componente)
OU
Sobrecarga na FONTE
(Solucionar o problema imediatamente, pois este
problema pode leva a danificação de outros
componentes do computado).

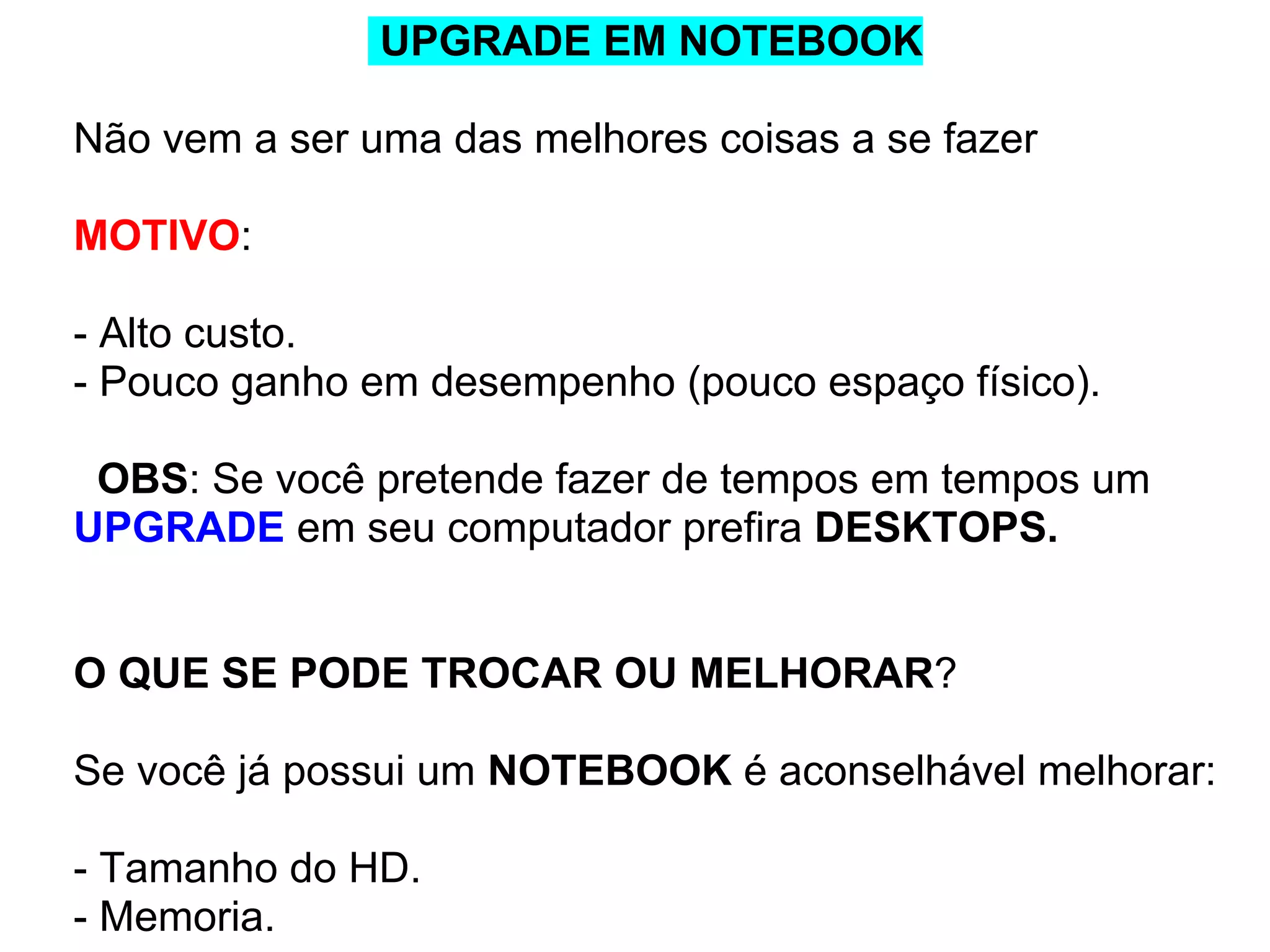

27. UPGRADE EM NOTEBOOK
Não vem a ser uma das melhores coisas a se fazer
MOTIVO:
- Alto custo.
- Pouco ganho em desempenho (pouco espaço físico).
OBS: Se você pretende fazer de tempos em tempos um
UPGRADE em seu computador prefira DESKTOPS.
O QUE SE PODE TROCAR OU MELHORAR?
Se você já possui um NOTEBOOK é aconselhável melhorar:
- Tamanho do HD.
- Memoria.

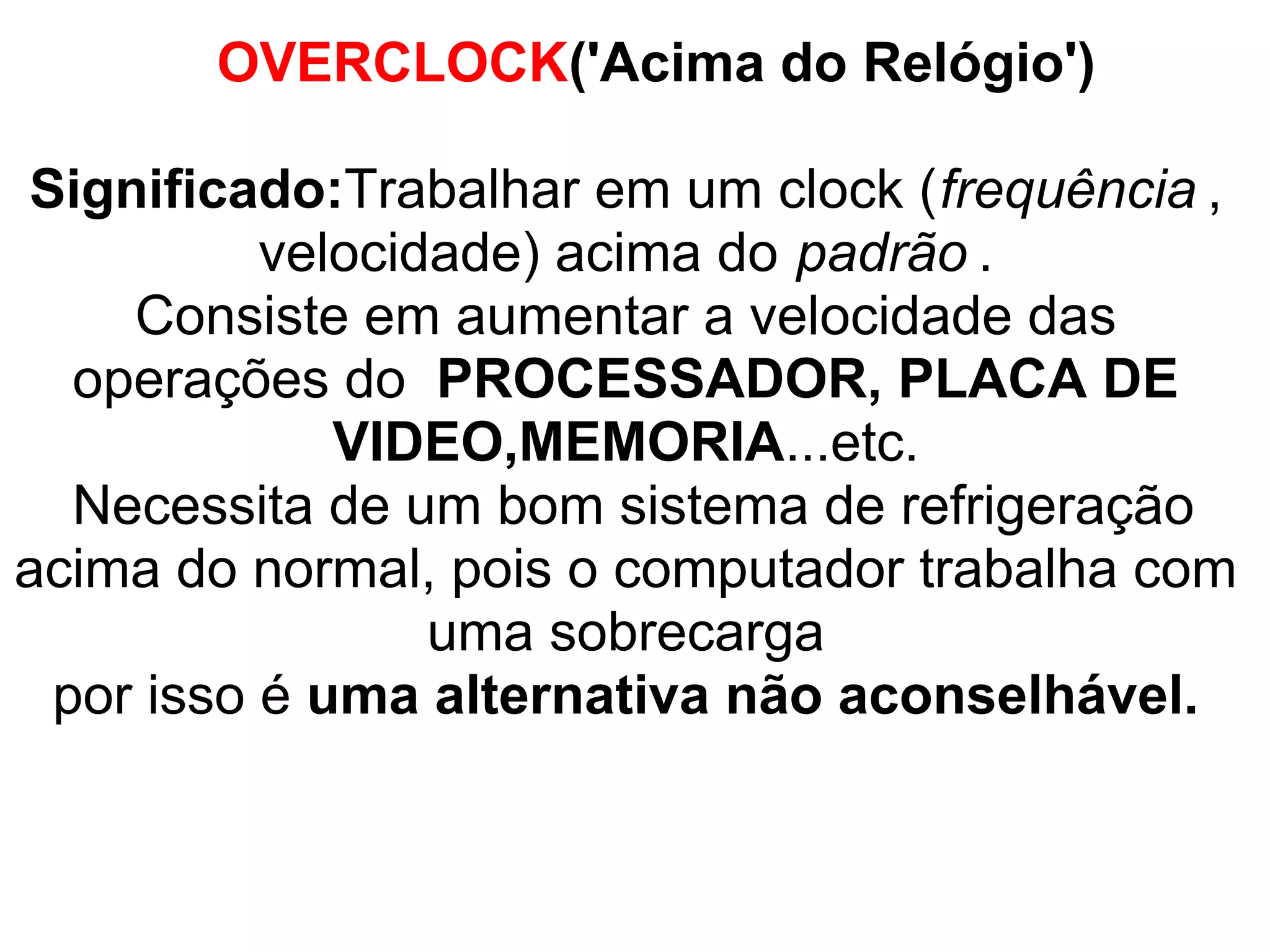

28. OVERCLOCK('Acima do Relógio')
Significado:Trabalhar em um clock (frequência ,
velocidade) acima do padrão .
Consiste em aumentar a velocidade das
operações do PROCESSADOR, PLACA DE
VIDEO,MEMORIA...etc.
Necessita de um bom sistema de refrigeração
acima do normal, pois o computador trabalha com
uma sobrecarga
por isso é uma alternativa não aconselhável.

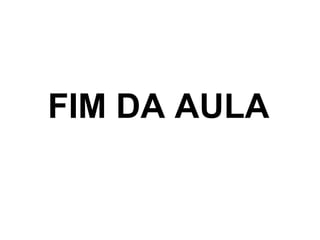

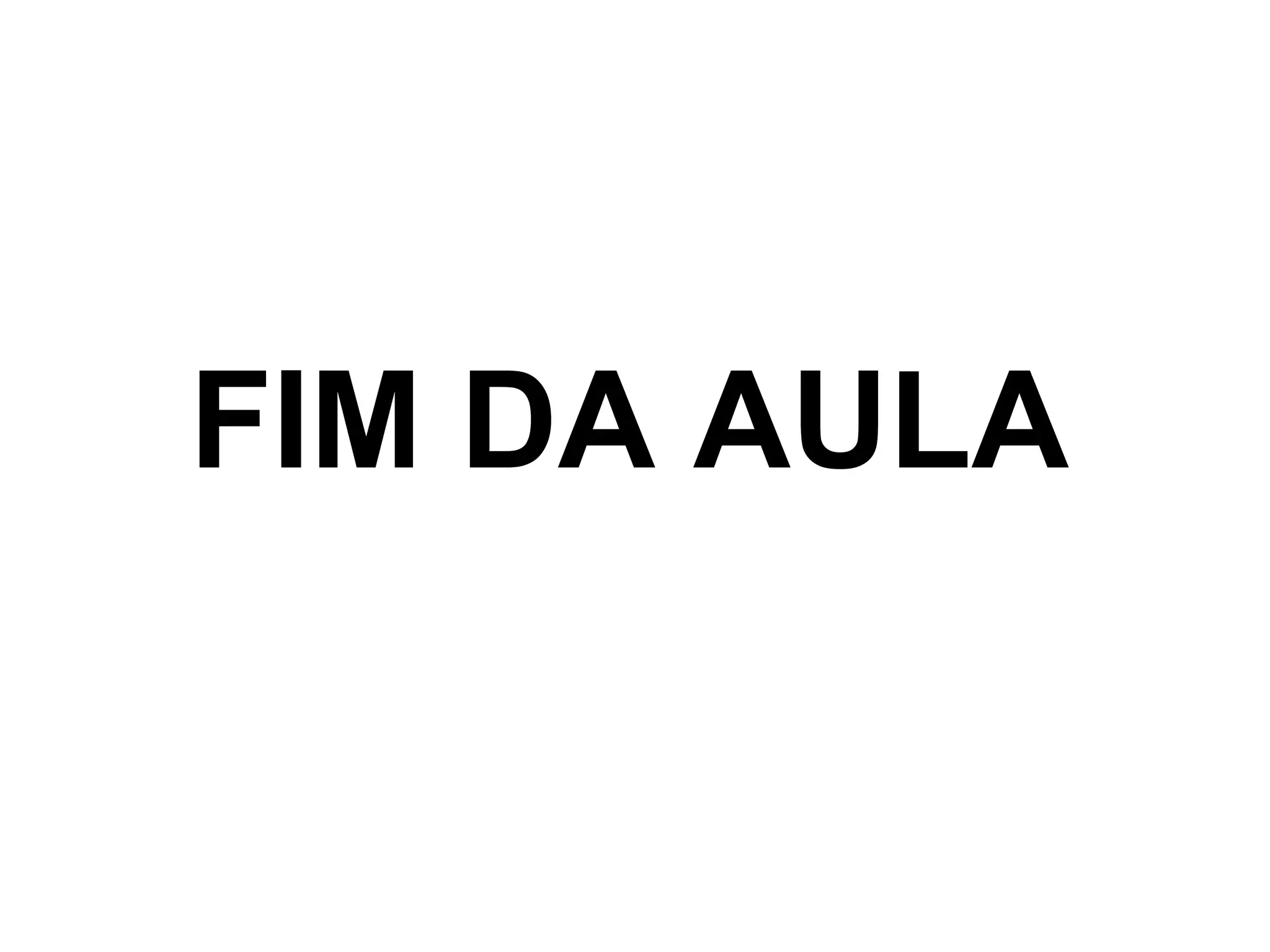

29. FIM DA AULA
