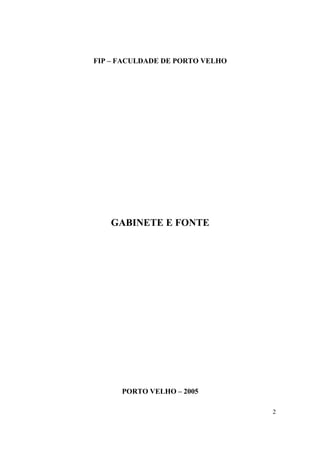

GABINETE E FONTE
PORTO VELHO – 2005
2

3. FIP – FACULDADE DE PORTO VELHO
GABINETE E FONTE
Pesquisa sobre Gabinete e Fonte, elaborado
pelos acadêmicos Edilane Ibiapina de Melo,
Evelin Calegario, Eliomar S. Farias, Gregori
Nando U. Pereira,
Mayara Ribeiro e Rafaiel Nando U. Pereira,
como requisito parcial para aprovação na
disciplina INTRODUÇÃO À
INFORMÁTICA ministrada pelo Profº
Osvaldo Canizares da FACULDADE DE
PORTO VELHO - FIP
MARÇO
2005
3

4. Não se mede o valor de um
homem pelas suas roupas ou pelos
bens que possui. O verdadeiro
valor do homem é o seu caráter,
suas idéias e a nobreza de seus
ideais...!
Charles Chaplin
4

5. SUMÁRIO

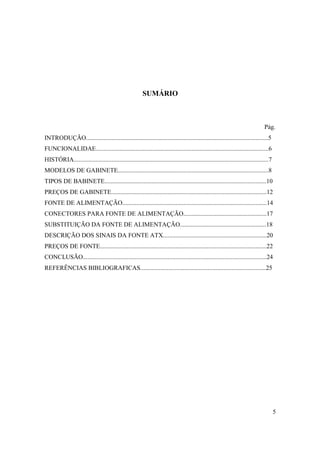

Pág.
INTRODUÇÃO....................................................................................................................5
FUNCIONALIDAE..............................................................................................................6
HISTÓRIA............................................................................................................................7
MODELOS DE GABINETE................................................................................................8
TIPOS DE BABINETE.......................................................................................................10
PREÇOS DE GABINETE...................................................................................................12
FONTE DE ALIMENTAÇÃO............................................................................................14
CONECTORES PARA FONTE DE ALIMENTAÇÃO.....................................................17
SUBSTITUIÇÃO DA FONTE DE ALIMENTAÇÃO.......................................................18
DESCRIÇÃO DOS SINAIS DA FONTE ATX..................................................................20
PREÇOS DE FONTE..........................................................................................................22
CONCLUSÃO.....................................................................................................................24
REFERÊNCIAS BIBLIOGRAFICAS................................................................................25
5

6. INTRODUÇÃO
Neste trabalho abordaremos Gabinete e Fonte, trabalhando os aspectos relativos a história,
modelos, funcionalidade, diferenças e funções. Citando o que mudou e por que a mudança,
descrevendo suas particularidades para um melhor entendimento de quanto é necessário o
aprimoramento das máquinas citando desde os modelos mais antigos até os de última
geração.
Teremos noção do que aconteceu e o que acontece no mundo da informática em relação a
gabinete e fonte, vendo causas e soluções para alguns problemas que possam ocorrer.
Finalizando o trabalho mostraremos o que existe por enquanto de mais moderno e de
quanto é a diferença de preço local para nacional.
6

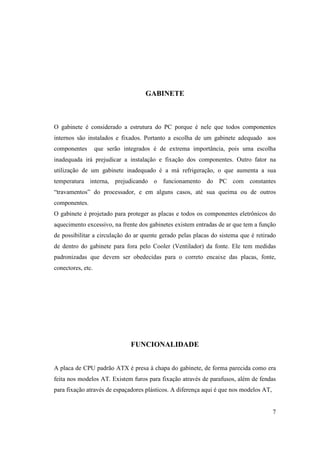

7. GABINETE
O gabinete é considerado a estrutura do PC porque é nele que todos componentes
internos são instalados e fixados. Portanto a escolha de um gabinete adequado aos
componentes que serão integrados é de extrema importância, pois uma escolha
inadequada irá prejudicar a instalação e fixação dos componentes. Outro fator na
utilização de um gabinete inadequado é a má refrigeração, o que aumenta a sua
temperatura interna, prejudicando o funcionamento do PC com constantes
“travamentos” do processador, e em alguns casos, até sua queima ou de outros
componentes.
O gabinete é projetado para proteger as placas e todos os componentes eletrônicos do
aquecimento excessivo, na frente dos gabinetes existem entradas de ar que tem a função
de possibilitar a circulação do ar quente gerado pelas placas do sistema que é retirado
de dentro do gabinete para fora pelo Cooler (Ventilador) da fonte. Ele tem medidas
padronizadas que devem ser obedecidas para o correto encaixe das placas, fonte,
conectores, etc.
FUNCIONALIDADE
A placa de CPU padrão ATX é presa à chapa do gabinete, de forma parecida como era
feita nos modelos AT. Existem furos para fixação através de parafusos, além de fendas
para fixação através de espaçadores plásticos. A diferença aqui é que nos modelos AT,
7

8. eram usados 2 ou 3 parafusos, diversos espaçadores. Nos modelos ATX, a quantidade
de furos para fixação por parafusos, tanto no gabinete como na placa de CPU é bem
maior. Desta forma a placa de CPU é fixada de forma mais rígida.
HISTÓRIA GABINETES AT E ATX
Ate um tempo, os gabinetes usados nos PC`s eram similares aos utilizados nos PC`s do
início dos anos 80. Surgiram modernidades, como o painel de LEDs e botões, o display
digital, o formato torre, mas a função interna e a disposição mecânica das placas e
drives era a mesma dos PC`s antigos. Convencionou-se usar para esses gabinetes (e
também para as placas de CPU que o utilizavam ), o nome”AT”, ou “BABY AT”.
Todos os PC`s, 286, 386, 586 e praticamente todos baseados no Pentium, utilizavam
placas de CPU no formato AT, bem como os seus gabinetes. Já após o lançamento do
Pentium, o padrão ATX foi proposto como um melhoramento no antigo padrão,
visando:
• Melhor acesso ao microprocessador e às memórias, para facilitar expansões;
• Distribuição inteligente de conectores;
• Melhor ventilação;
• Redução da quantidade de cabos internos;
• Fonte inteligente, com a nova tensão de 3,3 volts.
Poucos forma os modelos de PC`s Pentium que utilizam o padrão ATX, mas com o
lançamento do Pentium II, o padrão ATX tornou-se comum. Apenas algumas raras
placas de CPU Pentium II ainda não ofereciam no formato AT. As diferenças são
mínimas. Uma delas é o velho botão Turbo LED, que já haviam caído em desuso há
alguns anos, foram definitivamente el
8

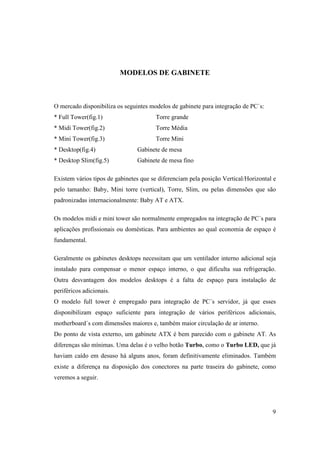

9. MODELOS DE GABINETE
O mercado disponibiliza os seguintes modelos de gabinete para integração de PC`s:
* Full Tower(fig.1) Torre grande
* Midi Tower(fig.2) Torre Média
* Mini Tower(fig.3) Torre Mini
* Desktop(fig.4) Gabinete de mesa
* Desktop Slim(fig.5) Gabinete de mesa fino
Existem vários tipos de gabinetes que se diferenciam pela posição Vertical/Horizontal e
pelo tamanho: Baby, Mini torre (vertical), Torre, Slim, ou pelas dimensões que são
padronizadas internacionalmente: Baby AT e ATX.
Os modelos midi e mini tower são normalmente empregados na integração de PC´s para
aplicações profissionais ou domésticas. Para ambientes ao qual economia de espaço é
fundamental.
Geralmente os gabinetes desktops necessitam que um ventilador interno adicional seja
instalado para compensar o menor espaço interno, o que dificulta sua refrigeração.
Outra desvantagem dos modelos desktops é a falta de espaço para instalação de
periféricos adicionais.
O modelo full tower é empregado para integração de PC´s servidor, já que esses
disponibilizam espaço suficiente para integração de vários periféricos adicionais,
motherboard´s com dimensões maiores e, também maior circulação de ar interno.
Do ponto de vista externo, um gabinete ATX é bem parecido com o gabinete AT. As
diferenças são mínimas. Uma delas é o velho botão Turbo, como o Turbo LED, que já
haviam caído em desuso há alguns anos, foram definitivamente eliminados. Também
existe a diferença na disposição dos conectores na parte traseira do gabinete, como
veremos a seguir.
9

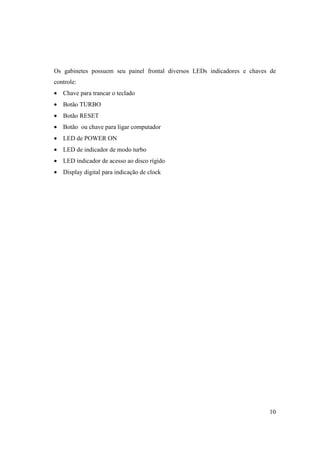

10. Os gabinetes possuem seu painel frontal diversos LEDs indicadores e chaves de
controle:
• Chave para trancar o teclado
• Botão TURBO
• Botão RESET
• Botão ou chave para ligar computador
• LED de POWER ON
• LED de indicador de modo turbo
• LED indicador de acesso ao disco rígido
• Display digital para indicação de clock
10

11. TIPOS DE GABINETE

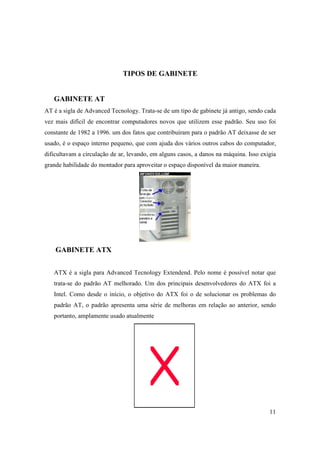

GABINETE AT
AT é a sigla de Advanced Tecnology. Trata-se de um tipo de gabinete já antigo, sendo cada
vez mais difícil de encontrar computadores novos que utilizem esse padrão. Seu uso foi
constante de 1982 a 1996. um dos fatos que contribuíram para o padrão AT deixasse de ser
usado, é o espaço interno pequeno, que com ajuda dos vários outros cabos do computador,
dificultavam a circulação de ar, levando, em alguns casos, a danos na máquina. Isso exigia
grande habilidade do montador para aproveitar o espaço disponível da maior maneira.
GABINETE ATX
ATX é a sigla para Advanced Tecnology Extendend. Pelo nome é possível notar que
trata-se do padrão AT melhorado. Um dos principais desenvolvedores do ATX foi a
Intel. Como desde o início, o objetivo do ATX foi o de solucionar os problemas do
padrão AT, o padrão apresenta uma série de melhoras em relação ao anterior, sendo
portanto, amplamente usado atualmente
11

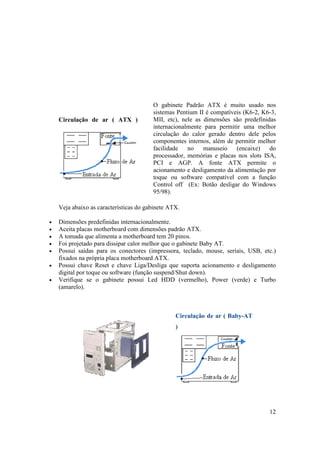

12. O gabinete Padrão ATX é muito usado nos
sistemas Pentium II é compatíveis (K6-2, K6-3,
Circulação de ar ( ATX ) MII, etc), nele as dimensões são predefinidas
internacionalmente para permitir uma melhor
circulação do calor gerado dentro dele pelos
componentes internos, além de permitir melhor
facilidade no manuseio (encaixe) do
processador, memórias e placas nos slots ISA,
PCI e AGP. A fonte ATX permite o
acionamento e desligamento da alimentação por
toque ou software compatível com a função
Control off (Ex: Botão desligar do Windows
95/98).
Veja abaixo as características do gabinete ATX.
• Dimensões predefinidas internacionalmente.
• Aceita placas motherboard com dimensões padrão ATX.
• A tomada que alimenta a motherboard tem 20 pinos.
• Foi projetado para dissipar calor melhor que o gabinete Baby AT.
• Possui saídas para os conectores (impressora, teclado, mouse, seriais, USB, etc.)
fixados na própria placa motherboard ATX.
• Possui chave Reset e chave Liga/Desliga que suporta acionamento e desligamento
digital por toque ou software (função suspend/Shut down).
• Verifique se o gabinete possui Led HDD (vermelho), Power (verde) e Turbo
(amarelo).
Circulação de ar ( Baby-AT
)
12

13. Veja abaixo as características do gabinete Baby AT.
• Dimensões predefinidas internacionalmente.
• Aceita placas motherboard com dimensões padrão Baby AT.
• O gabinete possui uma fonte de alimentação.
• Sua fonte não permite acionamento ou desligamento eletrônico.
• A tomada que alimenta a motherboard tem 12 pinos.
• Apresenta um display de segmento configurado por jumper.
• Tem chave Key Lock que permite habilita ou desabilita o teclado.
• Possui chave Reset e Turbo usada em XT, 286, 386 e 486.
• Possui chave liga/desliga com acionamento mecânico.
• Possui Led HDD (vermelho), Power (verde) e Turbo (amarelo).
PREÇOS E PRODUTOS
www.mercadolivre.com.br
Preço Fixo: R$ 3499.00
Especificações do produto:
Processador: AMD Athlon 64 3000 BOX
Placa Mãe: ASUS K8V-X VIA 8T800 HyperTrasporte 800Mhz
Memória: 512RAM DDR 400 kingston
Disco Rígido: SATA 80.0 7200RPM
Gravação: Gravador de CD e DVD LG 4160B dupla camada
Leitor: CD-ROM LG 52x e Drive de Disquete Mitsumi
13

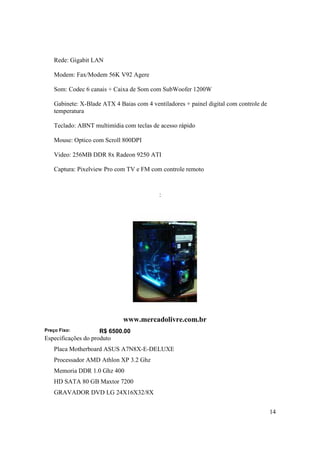

14. Rede: Gigabit LAN
Modem: Fax/Modem 56K V92 Agere
Som: Codec 6 canais + Caixa de Som com SubWoofer 1200W
Gabinete: X-Blade ATX 4 Baias com 4 ventiladores + painel digital com controle de
temperatura
Teclado: ABNT multimídia com teclas de acesso rápido
Mouse: Optico com Scroll 800DPI
Video: 256MB DDR 8x Radeon 9250 ATI
Captura: Pixelview Pro com TV e FM com controle remoto
:
www.mercadolivre.com.br
Preço Fixo: R$ 6500.00
Especificações do produto
Placa Motherboard ASUS A7N8X-E-DELUXE
Processador AMD Athlon XP 3.2 Ghz
Memoria DDR 1.0 Ghz 400
HD SATA 80 GB Maxtor 7200
GRAVADOR DVD LG 24X16X32/8X
14

15. DRIVE CDROM 52X LG
DRIVE 1.44
Placa de Video RADEON 9600 256 MB
Placa de Fax/Modem 56k Lucent
Impressora HP Deskjet 5550
Scanner ColorPage-HR7X Slim
Direçao para JOGO Logitech MOMO RACING FORCE FEEDBACK WHEEL
CaseMod de ACRILICO TRANSPARENTE COM NEON E CABOS REAGENTE
MONITOR LCD LG 15" FLATRON L1515S
MOUSE WHEEL OPTICAL MICROSOFT
Fone de Ouvido Clone Amplified Bass Vibration
Controle Twin Shock para Game Clone

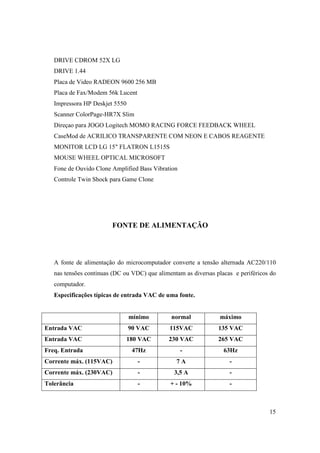

FONTE DE ALIMENTAÇÃO
A fonte de alimentação do microcomputador converte a tensão alternada AC220/110
nas tensões continuas (DC ou VDC) que alimentam as diversas placas e periféricos do
computador.
Especificações típicas de entrada VAC de uma fonte.
mínimo normal máximo
Entrada VAC 90 VAC 115VAC 135 VAC
Entrada VAC 180 VAC 230 VAC 265 VAC
Freq. Entrada 47Hz - 63Hz
Corrente máx. (115VAC) - 7A -
Corrente máx. (230VAC) - 3,5 A -
Tolerância - + - 10% -
15

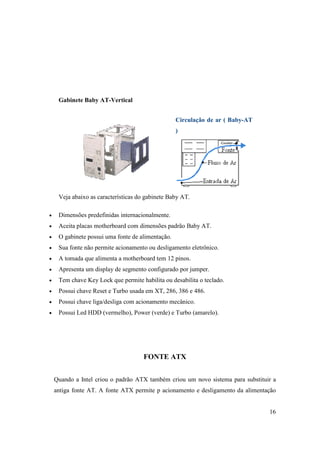

16. Gabinete Baby AT-Vertical
Circulação de ar ( Baby-AT
)

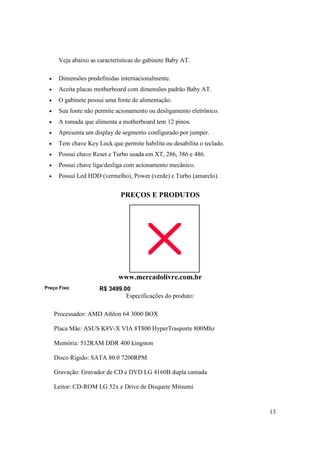

Veja abaixo as características do gabinete Baby AT.
• Dimensões predefinidas internacionalmente.
• Aceita placas motherboard com dimensões padrão Baby AT.
• O gabinete possui uma fonte de alimentação.
• Sua fonte não permite acionamento ou desligamento eletrônico.
• A tomada que alimenta a motherboard tem 12 pinos.
• Apresenta um display de segmento configurado por jumper.
• Tem chave Key Lock que permite habilita ou desabilita o teclado.
• Possui chave Reset e Turbo usada em XT, 286, 386 e 486.
• Possui chave liga/desliga com acionamento mecânico.
• Possui Led HDD (vermelho), Power (verde) e Turbo (amarelo).
FONTE ATX
Quando a Intel criou o padrão ATX também criou um novo sistema para substituir a
antiga fonte AT. A fonte ATX permite p acionamento e desligamento da alimentação
16

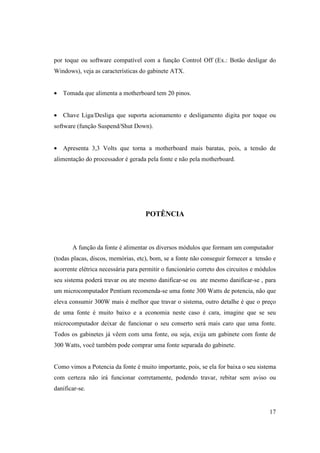

17. por toque ou software compatível com a função Control Off (Ex.: Botão desligar do
Windows), veja as características do gabinete ATX.
• Tomada que alimenta a motherboard tem 20 pinos.
• Chave Liga/Desliga que suporta acionamento e desligamento digita por toque ou
software (função Suspend/Shut Down).
• Apresenta 3,3 Volts que torna a motherboard mais baratas, pois, a tensão de
alimentação do processador é gerada pela fonte e não pela motherboard.
POTÊNCIA
A função da fonte é alimentar os diversos módulos que formam um computador
(todas placas, discos, memórias, etc), bom, se a fonte não conseguir fornecer a tensão e
acorrente elétrica necessária para permitir o funcionário correto dos circuitos e módulos
seu sistema poderá travar ou ate mesmo danificar-se ou ate mesmo danificar-se , para
um microcomputador Pentium recomenda-se uma fonte 300 Watts de potencia, não que
eleva consumir 300W mais é melhor que travar o sistema, outro detalhe é que o preço
de uma fonte é muito baixo e a economia neste caso é cara, imagine que se seu
microcomputador deixar de funcionar o seu conserto será mais caro que uma fonte.
Todos os gabinetes já vêem com uma fonte, ou seja, exija um gabinete com fonte de
300 Watts, você também pode comprar uma fonte separada do gabinete.
Como vimos a Potencia da fonte é muito importante, pois, se ela for baixa o seu sistema
com certeza não irá funcionar corretamente, podendo travar, rebitar sem aviso ou
danificar-se.
17

18. CONECTORES PARA FONTE DE ALIMENTAÇÃO
Os conectores tem a função de alimentar as diversas partes do computador, podemos
dividir estes conectores em três tipos:
• Conector(es) de alimentação da placa motherboard que consome a maior parte da
potência da fonte.
• Conectores de periféricos e driver flexível de 3 ½ (1.44 MB)
Conectores auxiliares, usados para alimentar o display do gabinete, conector de
alimentação auxiliar ATX
As placas de CPU possuem um conector, normalmente localizado na parte superior
direita, próprio para conexão com a fonte de alimentação. Tradicionalmente as placas
utilizam um conector de 12 vias, padrão AT. Placas de CPU mais modernas passaram a
utilizar o padrão ATX, e possuem um conector para fonte desse tipo.Existem ainda as
placas universais, que possuem dois conectores de fonte , sendo um do tipo AT e outro
ATX.
A fonte de alimentação padrão AT, tem dois conectores a serem ligados na placa-mãe,
que deverão ser ligados lado a lado.
Os conectores para alimentação da placa de CPU padrão AT merecem um cuidado
especial. O usuário desavisado pode ligar esses conectores de forma invertida e isso
acarreta o dano permanente a todas as placas do computador.
Quase todas as fontes possuem uma chave seletora de voltagem (110 ou 220 volts), e
também um ventilador interno que retira o ar quente do interior do computador e da
própria fonte. O ar entra no computador por diversos orifícios e frestas existentes no
gabinete e sai pela parte traseira da fonte. Em certos modelos de fonte, o percurso do ar
18

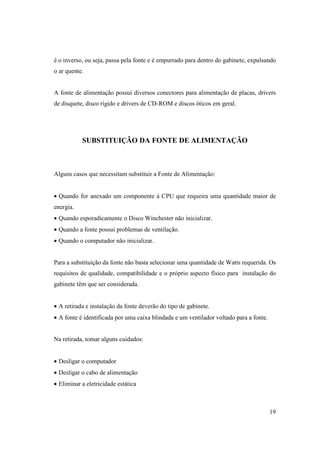

19. é o inverso, ou seja, passa pela fonte e é empurrado para dentro do gabinete, expulsando
o ar quente.
A fonte de alimentação possui diversos conectores para alimentação de placas, drivers
de disquete, disco rígido e drivers de CD-ROM e discos óticos em geral.
SUBSTITUIÇÃO DA FONTE DE ALIMENTAÇÃO
Alguns casos que necessitam substituir a Fonte de Alimentação:
• Quando for anexado um componente à CPU que requeira uma quantidade maior de
energia.
• Quando esporadicamente o Disco Winchester não inicializar.
• Quando a fonte possui problemas de ventilação.
• Quando o computador não inicializar.
Para a substituição da fonte não basta selecionar uma quantidade de Watts requerida. Os
requisitos de qualidade, compatibilidade e o próprio aspecto físico para instalação do
gabinete têm que ser considerada.
• A retirada e instalação da fonte deverão do tipo de gabinete.
• A fonte é identificada por uma caixa blindada e um ventilador voltado para a fonte.
Na retirada, tomar alguns cuidados:
• Desligar o computador
• Desligar o cabo de alimentação
• Eliminar a eletricidade estática
19

20. • Retirar primeiramente os conectores da CPU e depois os restantes

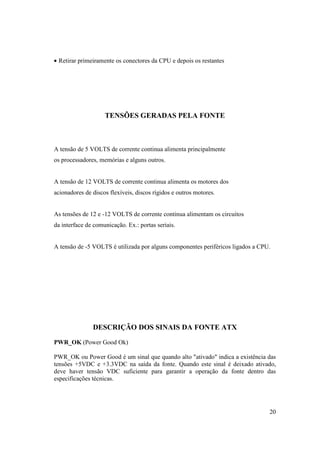

TENSÕES GERADAS PELA FONTE
A tensão de 5 VOLTS de corrente continua alimenta principalmente
os processadores, memórias e alguns outros.
A tensão de 12 VOLTS de corrente continua alimenta os motores dos
acionadores de discos flexíveis, discos rígidos e outros motores.
As tensões de 12 e -12 VOLTS de corrente continua alimentam os circuitos
da interface de comunicação. Ex.: portas seriais.
A tensão de -5 VOLTS é utilizada por alguns componentes periféricos ligados a CPU.
DESCRIÇÃO DOS SINAIS DA FONTE ATX
PWR_OK (Power Good Ok)
PWR_OK ou Power Good é um sinal que quando alto "ativado" indica a existência das
tensões +5VDC e +3.3VDC na saída da fonte. Quando este sinal é deixado ativado,
deve haver tensão VDC suficiente para garantir a operação da fonte dentro das
especificações técnicas.
20

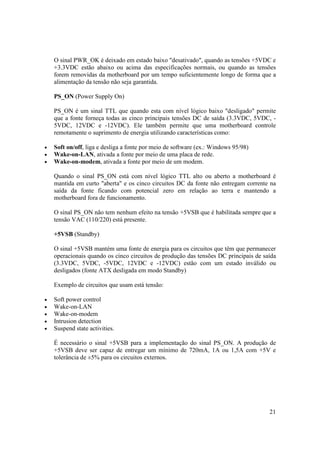

21. O sinal PWR_OK é deixado em estado baixo "desativado", quando as tensões +5VDC e
+3.3VDC estão abaixo ou acima das especificações normais, ou quando as tensões
forem removidas da motherboard por um tempo suficientemente longo de forma que a
alimentação da tensão não seja garantida.
PS_ON (Power Supply On)
PS_ON é um sinal TTL que quando esta com nível lógico baixo "desligado" permite
que a fonte forneça todas as cinco principais tensões DC de saída (3.3VDC, 5VDC, -
5VDC, 12VDC e -12VDC). Ele também permite que uma motherboard controle
remotamente o suprimento de energia utilizando características como:
• Soft on/off, liga e desliga a fonte por meio de software (ex.: Windows 95/98)
• Wake-on-LAN, ativada a fonte por meio de uma placa de rede.
• Wake-on-modem, ativada a fonte por meio de um modem.
Quando o sinal PS_ON está com nível lógico TTL alto ou aberto a motherboard é
mantida em curto "aberta" e os cinco circuitos DC da fonte não entregam corrente na
saída da fonte ficando com potencial zero em relação ao terra e mantendo a
motherboard fora de funcionamento.
O sinal PS_ON não tem nenhum efeito na tensão +5VSB que é habilitada sempre que a
tensão VAC (110/220) está presente.
+5VSB (Standby)
O sinal +5VSB mantém uma fonte de energia para os circuitos que têm que permanecer
operacionais quando os cinco circuitos de produção das tensões DC principais de saída
(3.3VDC, 5VDC, -5VDC, 12VDC e -12VDC) estão com um estado inválido ou
desligados (fonte ATX desligada em modo Standby)
Exemplo de circuitos que usam está tensão:
• Soft power control
• Wake-on-LAN
• Wake-on-modem
• Intrusion detection
• Suspend state activities.
É necessário o sinal +5VSB para a implementação do sinal PS_ON. A produção de
+5VSB deve ser capaz de entregar um mínimo de 720mA, 1A ou 1,5A com +5V e
tolerância de ±5% para os circuitos externos.
21

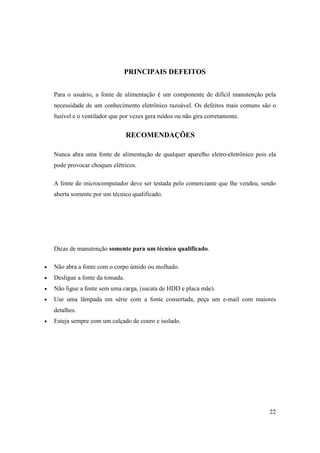

22. PRINCIPAIS DEFEITOS
Para o usuário, a fonte de alimentação é um componente de difícil manutenção pela
necessidade de um conhecimento eletrônico razoável. Os defeitos mais comuns são o
fusível e o ventilador que por vezes gera ruídos ou não gira corretamente.
RECOMENDAÇÕES
Nunca abra uma fonte de alimentação de qualquer aparelho eletro-eletrônico pois ela
pode provocar choques elétricos.
A fonte do microcomputador deve ser testada pelo comerciante que lhe vendeu, sendo
aberta somente por um técnico qualificado.
Dicas de manutenção somente para um técnico qualificado.
• Não abra a fonte com o corpo úmido ou molhado.
• Desligue a fonte da tomada.
• Não ligue a fonte sem uma carga, (sucata de HDD e placa mãe).
• Use uma lâmpada em série com a fonte consertada, peça um e-mail com maiores
detalhes.
• Esteja sempre com um calçado de couro e isolado.
22

23. PREÇOS
Especificações do produto:
Preço Fixo: R$400.00 unit.
Janelas transparentes em forma de X e painéis laterais mutáveis: aprovado no
texte EMI
Duas Luzes: piscam em 7 cores
X-blower com função VR para mudança de velocidade da ventoinha
Manuseio de cabos inteligente
Sensor de Temeratura: provem temperatura real da fonte, compativel com todos os
produtos Thermaltake
2 Conectores Serial ATA (Advanced Technology Attachment
PFC Ativo (W0019, W0020)
Barulho : 17 dBA à 1300 rpm, 45 dB à 4800 rpm
Fonte com duas Ventoinhas
Dissipador de Alta Performance AL Blue
23

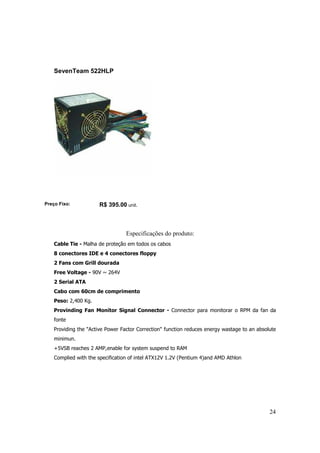

24. SevenTeam 522HLP
Preço Fixo: R$ 395.00 unit.
Especificações do produto:
Cable Tie - Malha de proteção em todos os cabos
8 conectores IDE e 4 conectores floppy
2 Fans com Grill dourada
Free Voltage - 90V ~ 264V
2 Serial ATA
Cabo com 60cm de comprimento
Peso: 2,400 Kg.
Provinding Fan Monitor Signal Connector - Connector para monitorar o RPM da fan da
fonte
Providing the "Active Power Factor Correction" function reduces energy wastage to an absolute
minimun.
+5VSB reaches 2 AMP,enable for system suspend to RAM
Complied with the specification of intel ATX12V 1.2V (Pentium 4)and AMD Athlon
24

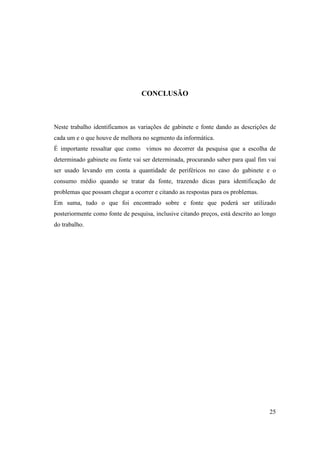

25. CONCLUSÃO
Neste trabalho identificamos as variações de gabinete e fonte dando as descrições de
cada um e o que houve de melhora no segmento da informática.
É importante ressaltar que como vimos no decorrer da pesquisa que a escolha de
determinado gabinete ou fonte vai ser determinada, procurando saber para qual fim vai
ser usado levando em conta a quantidade de periféricos no caso do gabinete e o
consumo médio quando se tratar da fonte, trazendo dicas para identificação de
problemas que possam chegar a ocorrer e citando as respostas para os problemas.
Em suma, tudo o que foi encontrado sobre e fonte que poderá ser utilizado
posteriormente como fonte de pesquisa, inclusive citando preços, está descrito ao longo
do trabalho.
25

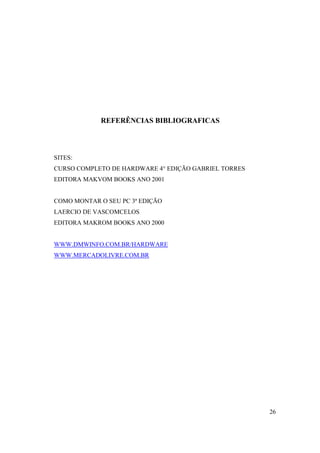

26. REFERÊNCIAS BIBLIOGRAFICAS
SITES:
CURSO COMPLETO DE HARDWARE 4° EDIÇÃO GABRIEL TORRES
EDITORA MAKVOM BOOKS ANO 2001
COMO MONTAR O SEU PC 3ª EDIÇÃO
LAERCIO DE VASCOMCELOS
EDITORA MAKROM BOOKS ANO 2000
WWW.DMWINFO.COM.BR/HARDWARE
WWW.MERCADOLIVRE.COM.BR
26
