O documento apresenta 4 exercícios de desenho técnico para representar as projeções de retas em épura. Cada exercício fornece as coordenadas de dois pontos para definir a reta, e instrui o estudante a identificar a reta, representar seus traços horizontais e verticais, ângulos com π e π' e a linha de visão geral.

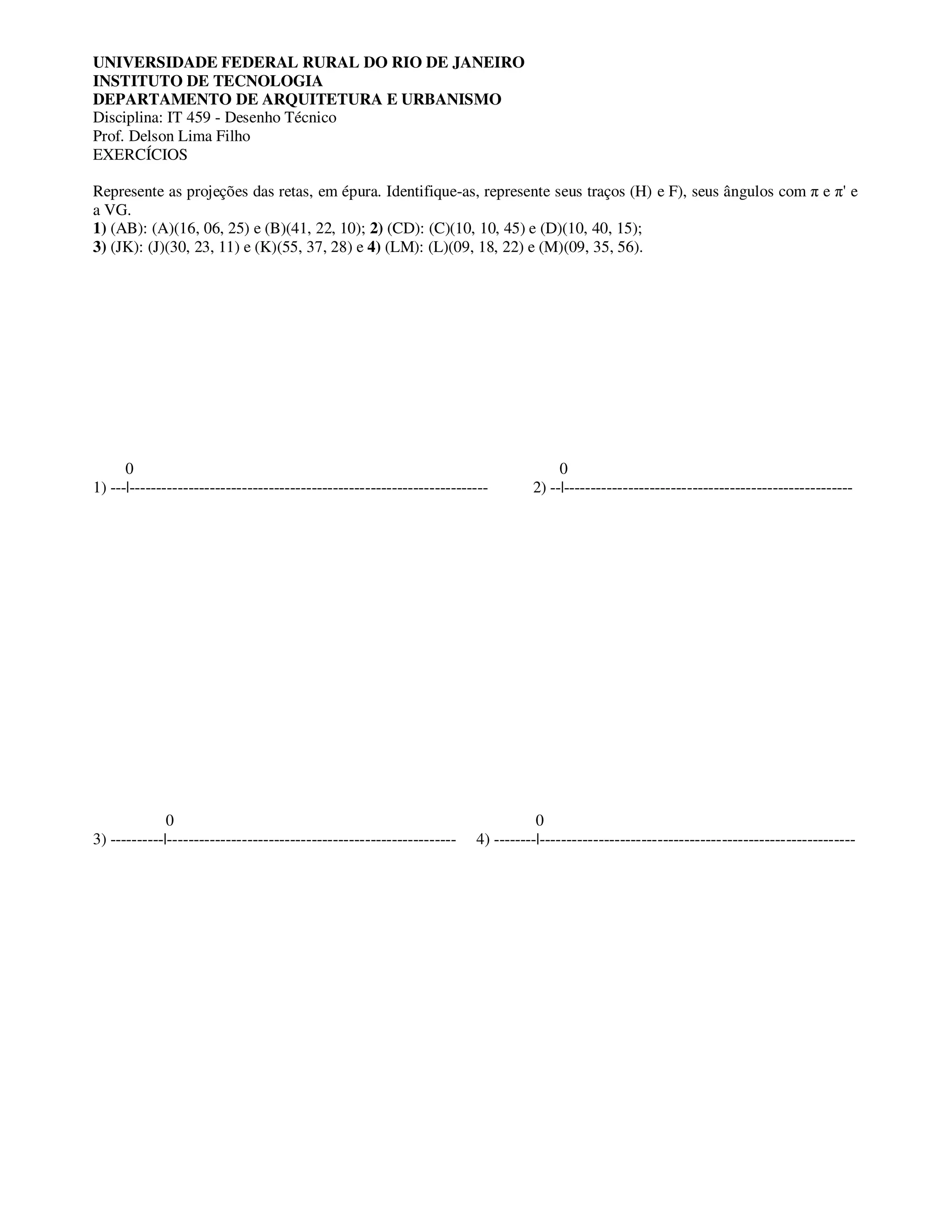

1. UNIVERSIDADE FEDERAL RURAL DO RIO DE JANEIRO
INSTITUTO DE TECNOLOGIA
DEPARTAMENTO DE ARQUITETURA E URBANISMO
Disciplina: IT 459 - Desenho Técnico
Prof. Delson Lima Filho
EXERCÍCIOS
Represente as projeções das retas, em épura. Identifique-as, represente seus traços (H) e F), seus ângulos com π e π' e
a VG.
1) (AB): (A)(16, 06, 25) e (B)(41, 22, 10); 2) (CD): (C)(10, 10, 45) e (D)(10, 40, 15);
3) (JK): (J)(30, 23, 11) e (K)(55, 37, 28) e 4) (LM): (L)(09, 18, 22) e (M)(09, 35, 56).
0 0
1) ---|------------------------------------------------------------------- 2) --|------------------------------------------------------
0 0
3) ----------|------------------------------------------------------ 4) --------|-----------------------------------------------------------
