FACULDADE DE TECNOLOGIA DE SOROCABA
DESENHO TÉCNICO MECÂNICO I
Exercícios
Exercícios Resolvidos
Exercícios Propostos
Normas Técnicas
Prof. M. Sc. Edson Del Mastro
Profª. Helena Setsuko Del Mastro Espíndola
Prof.M.Sc. Osni Paula Leite
Janeiro de 2012
Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 2
Faculdade de Tecnologia de Sorocaba 2

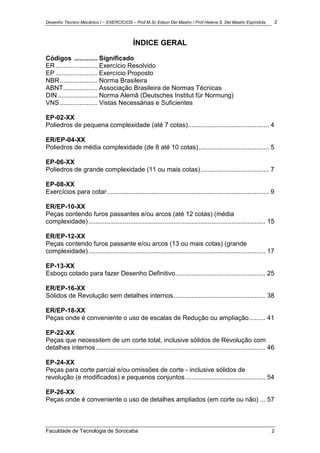

ÍNDICE GERAL
Códigos ............. Significado
ER ....................... Exercício Resolvido
EP ....................... Exercício Proposto
NBR..................... Norma Brasileira
ABNT................... Associação Brasileira de Normas Técnicas
DIN...................... Norma Alemã (Deutsches Institut für Normung)
VNS..................... Vistas Necessárias e Suficientes
EP-02-XX
Poliedros de pequena complexidade (até 7 cotas)............................................. 4
ER/EP-04-XX
Poliedros de média complexidade (de 8 até 10 cotas)....................................... 5
EP-06-XX
Poliedros de grande complexidade (11 ou mais cotas)...................................... 7

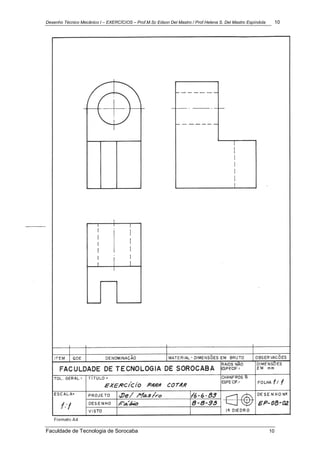

EP-08-XX
Exercícios para cotar.......................................................................................... 9
ER/EP-10-XX
Peças contendo furos passantes e/ou arcos (até 12 cotas) (média
complexidade).................................................................................................. 15
ER/EP-12-XX
Peças contendo furos passante e/ou arcos (13 ou mais cotas) (grande
complexidade).................................................................................................. 17

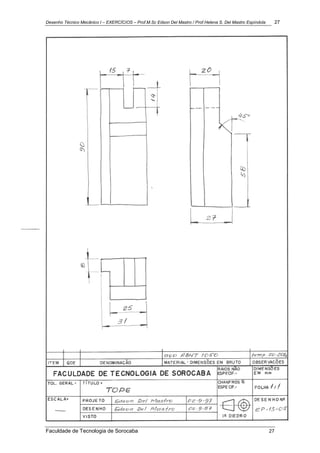

EP-13-XX
Esboço cotado para fazer Desenho Definitivo.................................................. 25
ER/EP-16-XX
Sólidos de Revolução sem detalhes internos................................................... 38
ER/EP-18-XX
Peças onde é conveniente o uso de escalas de Redução ou ampliação......... 41
EP-22-XX
Peças que necessitem de um corte total, inclusive sólidos de Revolução com
detalhes internos.............................................................................................. 46
EP-24-XX
Peças para corte parcial e/ou omissões de corte - inclusive sólidos de
revolução (e modificados) e pequenos conjuntos ............................................ 54
EP-26-XX
Peças onde é conveniente o uso de detalhes ampliados (em corte ou não) ... 57

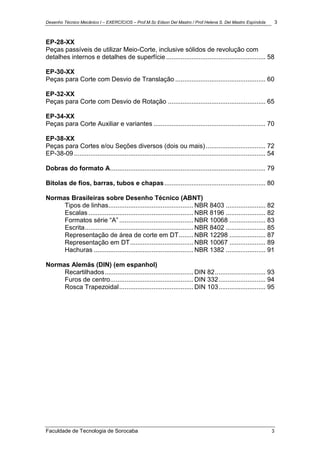

Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 3
Faculdade de Tecnologia de Sorocaba 3
EP-28-XX
Peças passíveis de utilizar Meio-Corte, inclusive sólidos de revolução com
detalhes internos e detalhes de superfície ....................................................... 58
EP-30-XX
Peças para Corte com Desvio de Translação .................................................. 60
EP-32-XX
Peças para Corte com Desvio de Rotação ...................................................... 65
EP-34-XX
Peças para Corte Auxiliar e variantes .............................................................. 70
EP-38-XX
Peças para Cortes e/ou Seções diversos (dois ou mais) ................................. 72
EP-38-09 .......................................................................................................... 54

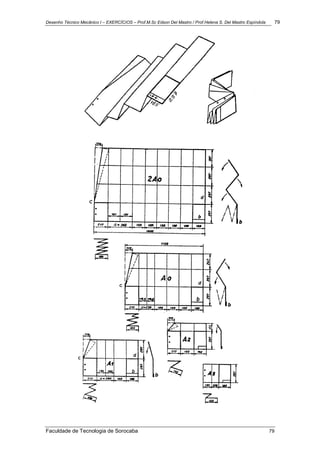

Dobras do formato A...................................................................................... 79

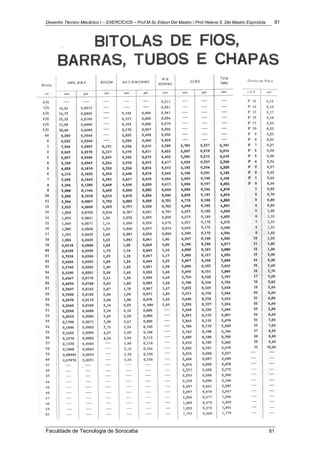

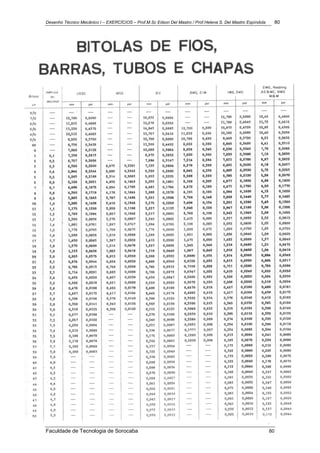

Bitolas de fios, barras, tubos e chapas........................................................ 80
Normas Brasileiras sobre Desenho Técnico (ABNT)
Tipos de linhas............................................... NBR 8403 ...................... 82
Escalas .......................................................... NBR 8196 ...................... 82
Formatos série “A” ......................................... NBR 10068 .................... 83
Escrita............................................................ NBR 8402 ...................... 85
Representação de área de corte em DT........ NBR 12298 .................... 87
Representação em DT................................... NBR 10067 .................... 89
Hachuras ....................................................... NBR 1382 ...................... 91
Normas Alemãs (DIN) (em espanhol)
Recartilhados................................................. DIN 82............................ 93
Furos de centro.............................................. DIN 332.......................... 94
Rosca Trapezoidal......................................... DIN 103.......................... 95

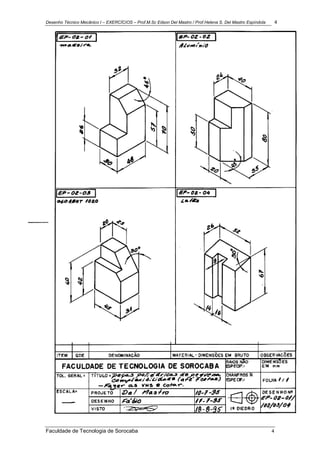

Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 4
Faculdade de Tecnologia de Sorocaba 4
Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 5

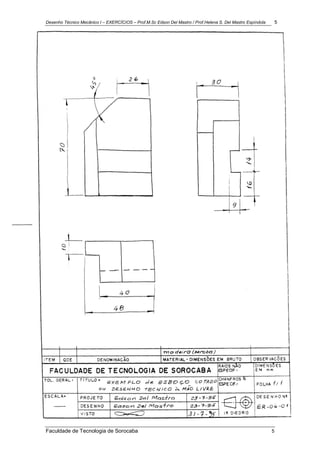

Faculdade de Tecnologia de Sorocaba 5

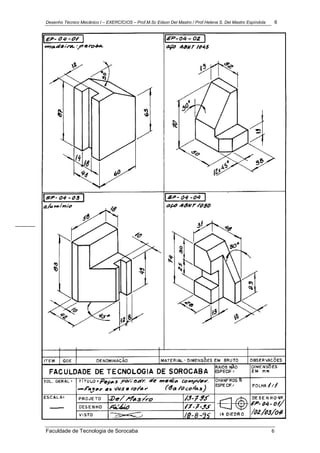

Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 6
Faculdade de Tecnologia de Sorocaba 6
Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 7

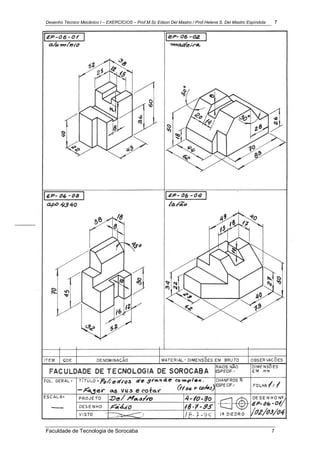

Faculdade de Tecnologia de Sorocaba 7
Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 8
Faculdade de Tecnologia de Sorocaba 8
Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 9
Faculdade de Tecnologia de Sorocaba 9
Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 10
Faculdade de Tecnologia de Sorocaba 10
Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 11
Faculdade de Tecnologia de Sorocaba 11

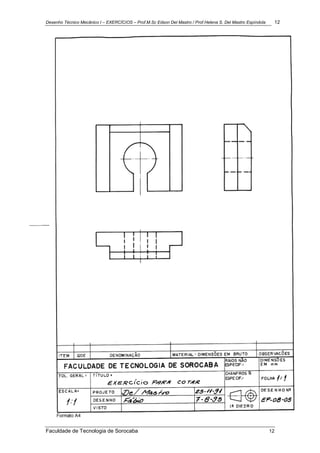

Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 12
Faculdade de Tecnologia de Sorocaba 12
Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 13

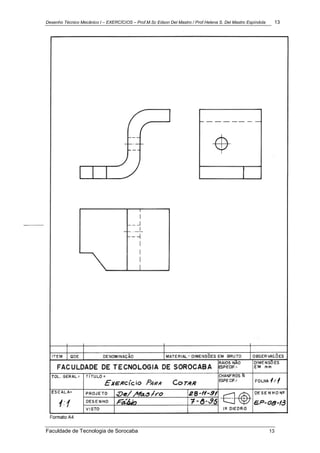

Faculdade de Tecnologia de Sorocaba 13
Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 14
Faculdade de Tecnologia de Sorocaba 14

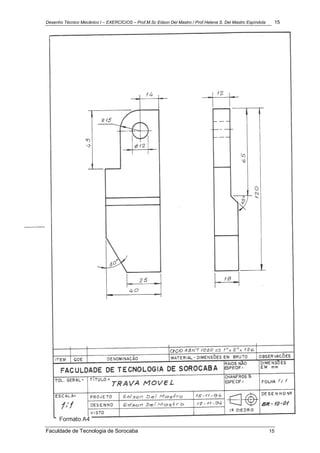

Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 15
Faculdade de Tecnologia de Sorocaba 15
Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 16

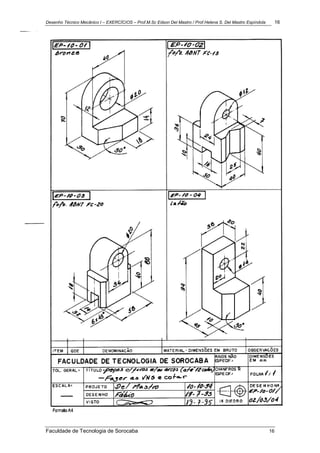

Faculdade de Tecnologia de Sorocaba 16
Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 17
Faculdade de Tecnologia de Sorocaba 17
Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 18
Faculdade de Tecnologia de Sorocaba 18
Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 19

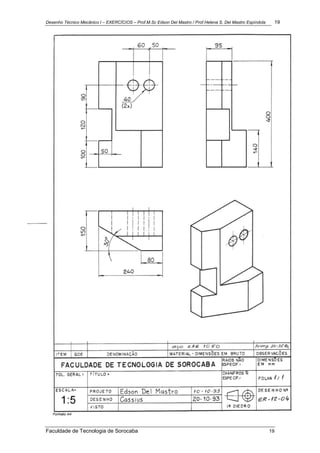

Faculdade de Tecnologia de Sorocaba 19
Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 20

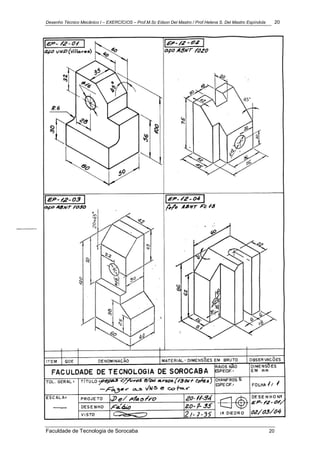

Faculdade de Tecnologia de Sorocaba 20
45°
Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 21

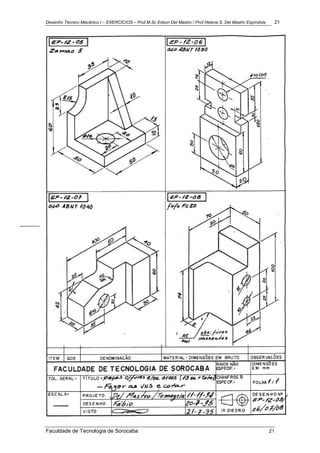

Faculdade de Tecnologia de Sorocaba 21
Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 22

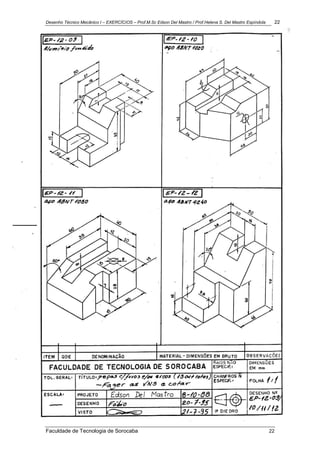

Faculdade de Tecnologia de Sorocaba 22
Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 23

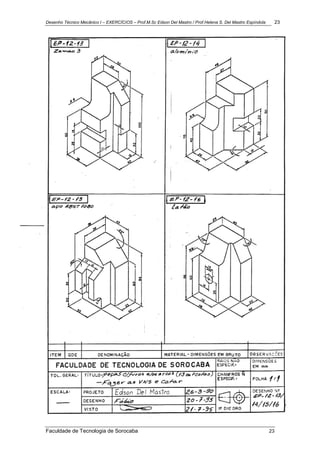

Faculdade de Tecnologia de Sorocaba 23
Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 24

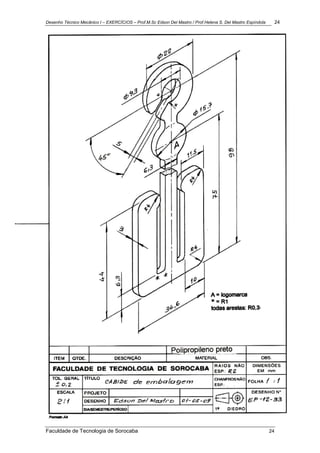

Faculdade de Tecnologia de Sorocaba 24
Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 25

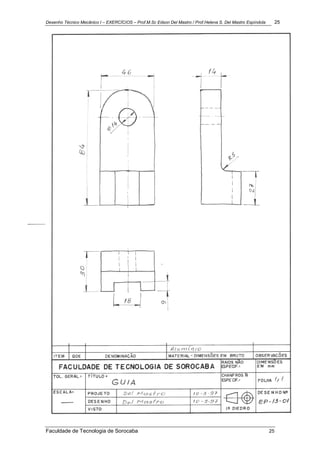

Faculdade de Tecnologia de Sorocaba 25
Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 26
Faculdade de Tecnologia de Sorocaba 26
Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 27

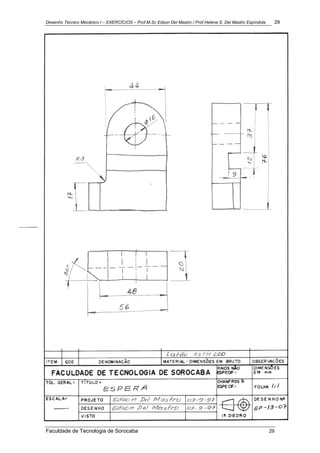

Faculdade de Tecnologia de Sorocaba 27
Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 28

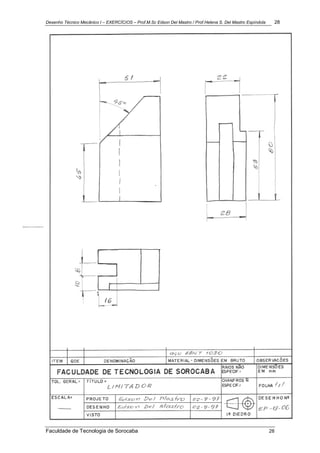

Faculdade de Tecnologia de Sorocaba 28
Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 29
Faculdade de Tecnologia de Sorocaba 29
Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 30

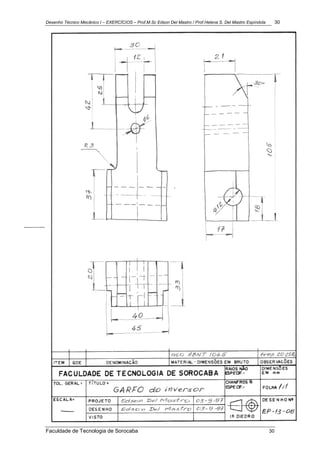

Faculdade de Tecnologia de Sorocaba 30

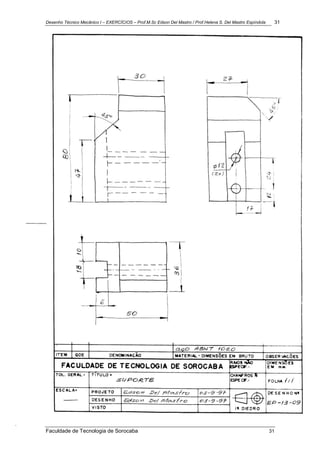

Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 31
Faculdade de Tecnologia de Sorocaba 31
Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 32

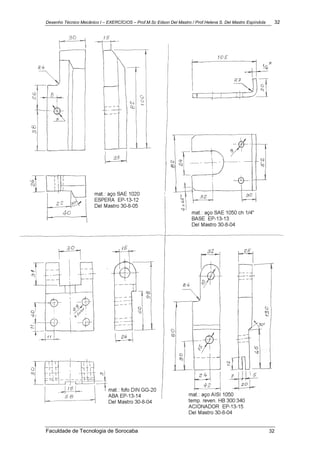

Faculdade de Tecnologia de Sorocaba 32
Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 33
Faculdade de Tecnologia de Sorocaba 33

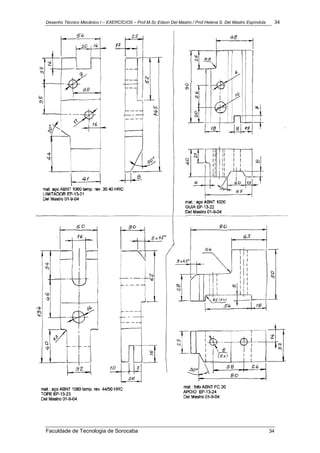

Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 34
Faculdade de Tecnologia de Sorocaba 34
Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 35
Faculdade de Tecnologia de Sorocaba 35
40
(a)
(b)

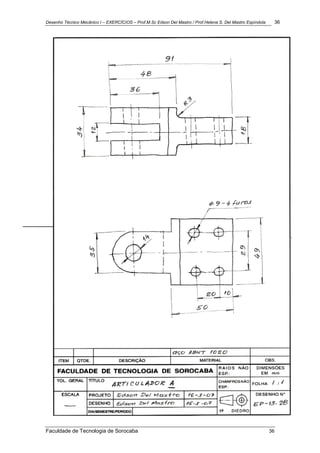

Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 36
Faculdade de Tecnologia de Sorocaba 36
Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 37
Faculdade de Tecnologia de Sorocaba 37

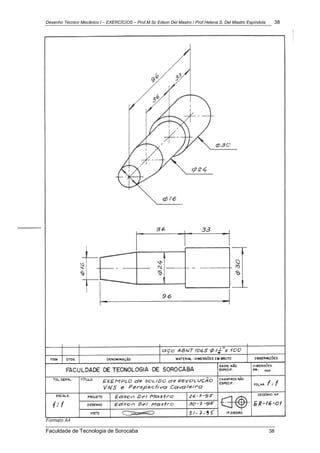

Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 38
Faculdade de Tecnologia de Sorocaba 38
Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 39

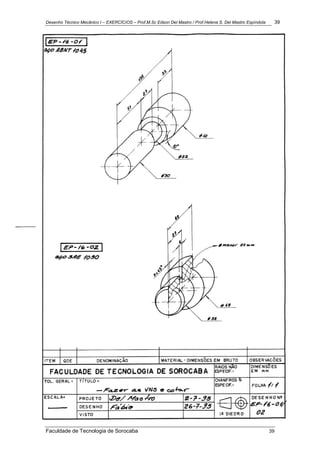

Faculdade de Tecnologia de Sorocaba 39
Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 40

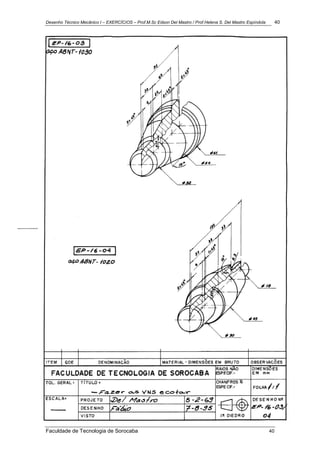

Faculdade de Tecnologia de Sorocaba 40
Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 41

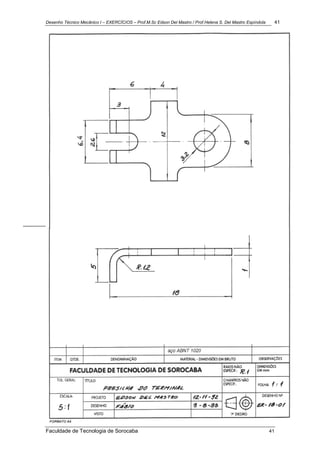

Faculdade de Tecnologia de Sorocaba 41
Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 42
Faculdade de Tecnologia de Sorocaba 42

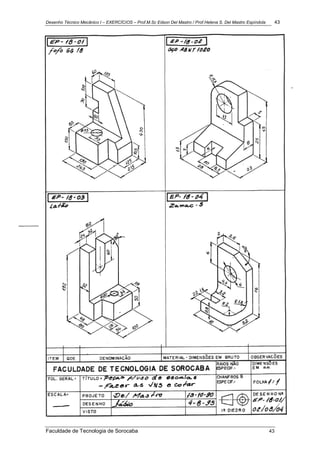

Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 43
Faculdade de Tecnologia de Sorocaba 43
Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 44
Faculdade de Tecnologia de Sorocaba 44
Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 45

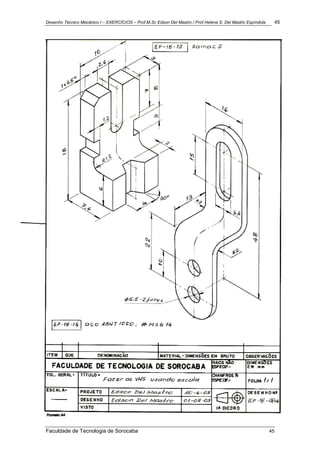

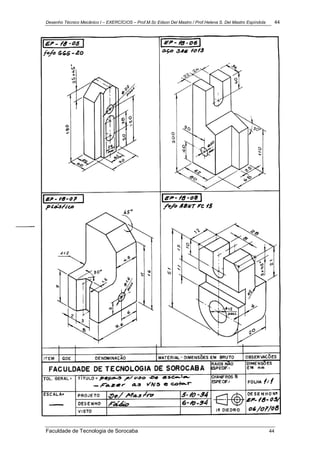

Faculdade de Tecnologia de Sorocaba 45
Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 46
Faculdade de Tecnologia de Sorocaba 46
Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 47

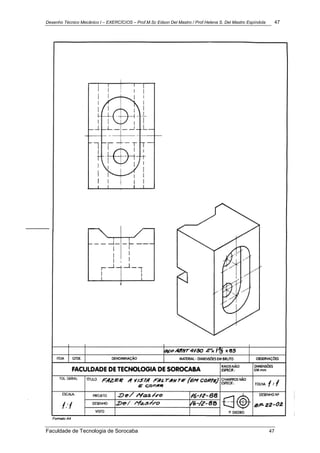

Faculdade de Tecnologia de Sorocaba 47

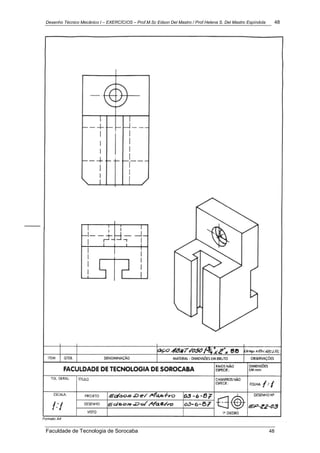

Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 48
Faculdade de Tecnologia de Sorocaba 48

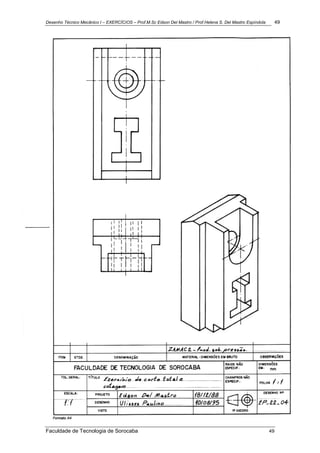

Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 49
Faculdade de Tecnologia de Sorocaba 49
Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 50

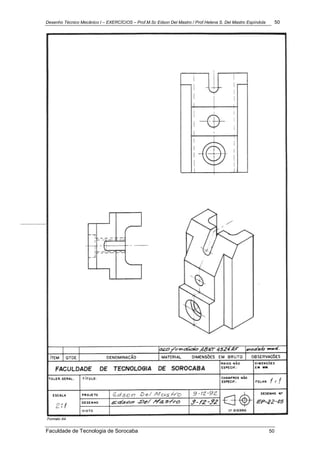

Faculdade de Tecnologia de Sorocaba 50
Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 51
Faculdade de Tecnologia de Sorocaba 51
Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 52
Faculdade de Tecnologia de Sorocaba 52
Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 53

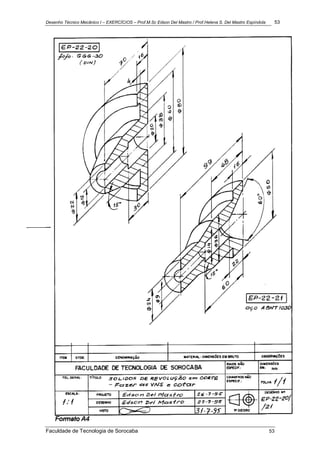

Faculdade de Tecnologia de Sorocaba 53
Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 54
Faculdade de Tecnologia de Sorocaba 54
Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 55

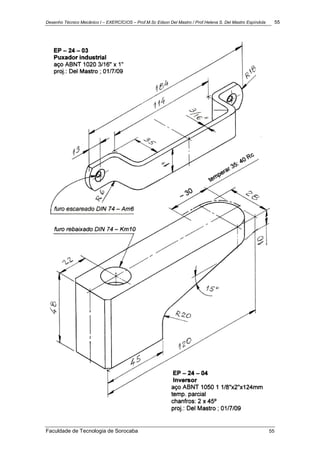

Faculdade de Tecnologia de Sorocaba 55

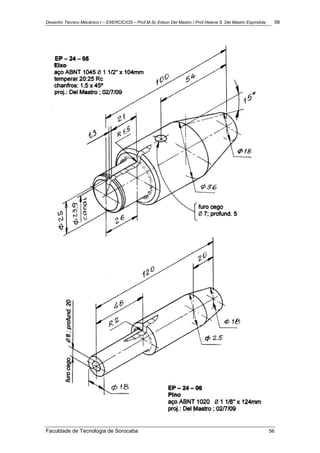

Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 56
Faculdade de Tecnologia de Sorocaba 56

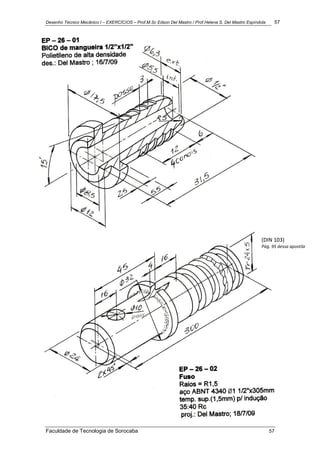

Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 57
Faculdade de Tecnologia de Sorocaba 57
(DIN 103)
Pág. 95 dessa apostila
Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 58
Faculdade de Tecnologia de Sorocaba 58
Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 59
Faculdade de Tecnologia de Sorocaba 59

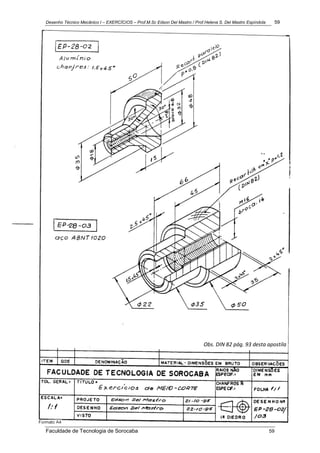

Obs. DIN 82 pág. 93 desta apostila

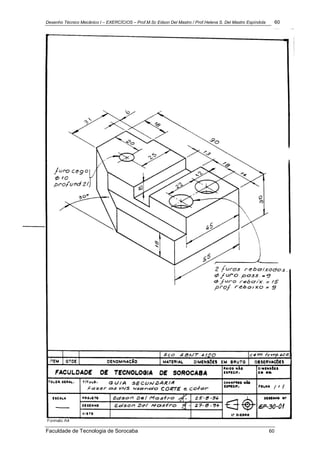

Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 60
Faculdade de Tecnologia de Sorocaba 60
Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 61
Faculdade de Tecnologia de Sorocaba 61
Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 62
Faculdade de Tecnologia de Sorocaba 62
Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 63
Faculdade de Tecnologia de Sorocaba 63
Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 64
Faculdade de Tecnologia de Sorocaba 64
Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 65

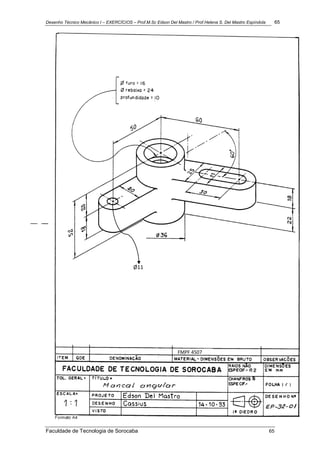

Faculdade de Tecnologia de Sorocaba 65
Ø11
FMPF 4507

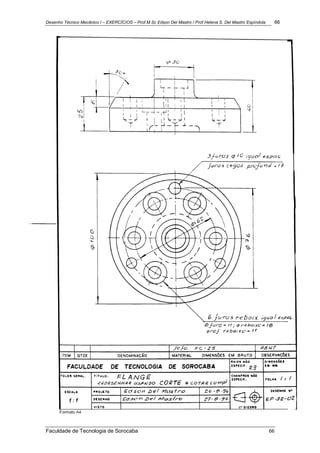

Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 66
Faculdade de Tecnologia de Sorocaba 66
Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 67

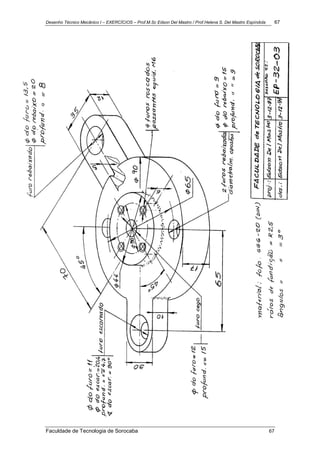

Faculdade de Tecnologia de Sorocaba 67
Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 68
Faculdade de Tecnologia de Sorocaba 68

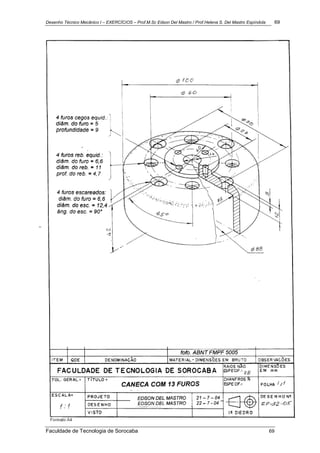

Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 69
Faculdade de Tecnologia de Sorocaba 69

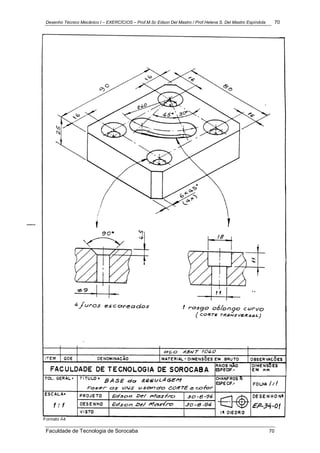

Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 70
Faculdade de Tecnologia de Sorocaba 70

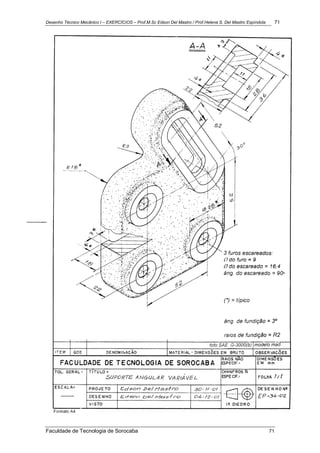

Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 71
Faculdade de Tecnologia de Sorocaba 71
Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 72

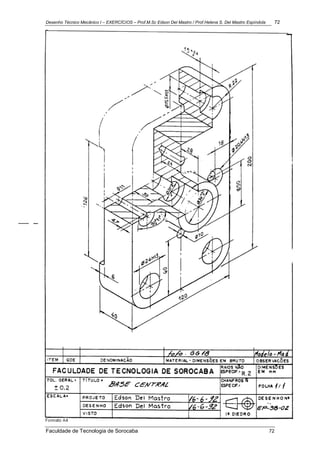

Faculdade de Tecnologia de Sorocaba 72
Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 73

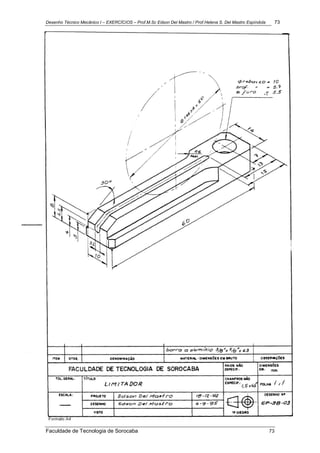

Faculdade de Tecnologia de Sorocaba 73
Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 74

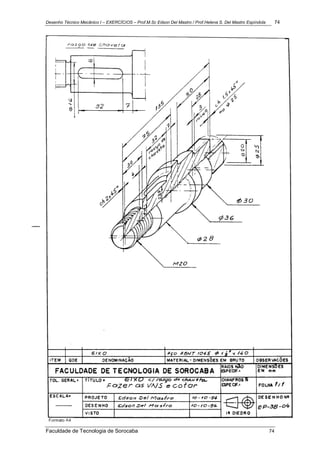

Faculdade de Tecnologia de Sorocaba 74
Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 75
Faculdade de Tecnologia de Sorocaba 75
Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 76

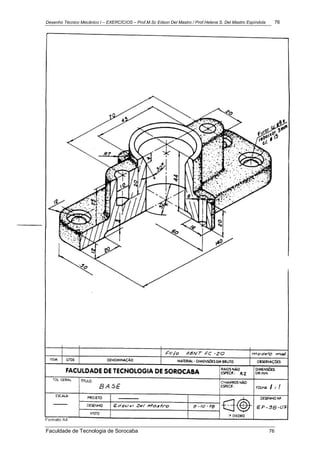

Faculdade de Tecnologia de Sorocaba 76
Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 77

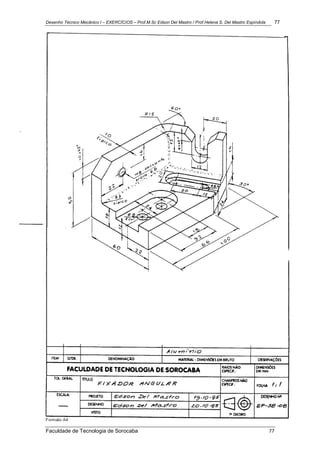

Faculdade de Tecnologia de Sorocaba 77
Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 78
Faculdade de Tecnologia de Sorocaba 78
Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 79
Faculdade de Tecnologia de Sorocaba 79
Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 80
Faculdade de Tecnologia de Sorocaba 80
Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 81
Faculdade de Tecnologia de Sorocaba 81
Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 82
Faculdade de Tecnologia de Sorocaba 82
Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 83
Faculdade de Tecnologia de Sorocaba 83
Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 84
Faculdade de Tecnologia de Sorocaba 84
Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 85
Faculdade de Tecnologia de Sorocaba 85
Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 86

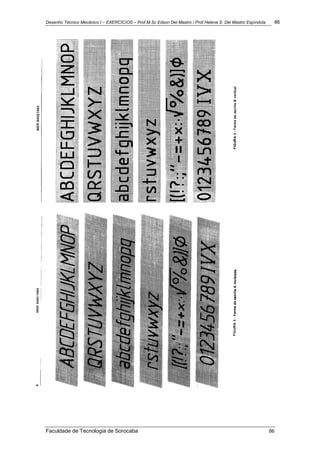

Faculdade de Tecnologia de Sorocaba 86
Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 87
Faculdade de Tecnologia de Sorocaba 87
Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 88

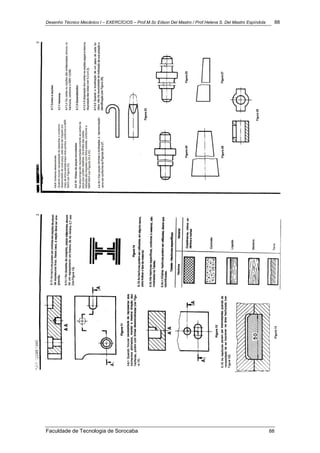

Faculdade de Tecnologia de Sorocaba 88
Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 89

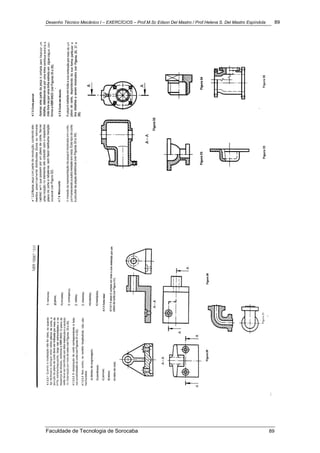

Faculdade de Tecnologia de Sorocaba 89
Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 90
Faculdade de Tecnologia de Sorocaba 90
Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 91
Faculdade de Tecnologia de Sorocaba 91
Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 92
Faculdade de Tecnologia de Sorocaba 92
Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 93
Faculdade de Tecnologia de Sorocaba 93
Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 94

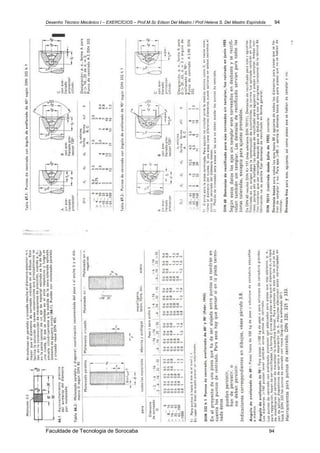

Faculdade de Tecnologia de Sorocaba 94
Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 95
Faculdade de Tecnologia de Sorocaba 95

Mais conteúdo relacionado

Mais procurados

Apostila 2 desenho mec
Apostila 2  desenho mecApostila 2  desenho mec
Apostila 2 desenho mec
Gabriel RV

Caderno exercícios desenho_tecnico 3
Caderno exercícios desenho_tecnico 3Caderno exercícios desenho_tecnico 3
Caderno exercícios desenho_tecnico 3
Heromo

Exercicios perspectiva
Exercicios perspectivaExercicios perspectiva
Exercicios perspectiva
Paula Pauleira

Desenho técnico
Desenho técnicoDesenho técnico
Desenho técnico
mendes007


Mais procurados (20)

Desenho técnico 1
Desenho técnico 1Desenho técnico 1
Desenho técnico 1

Apostila 2 desenho mec
Apostila 2  desenho mecApostila 2  desenho mec
Apostila 2 desenho mec

DESENHO TÉCNICO MEIO CORTE
DESENHO TÉCNICO  MEIO CORTEDESENHO TÉCNICO  MEIO CORTE
DESENHO TÉCNICO MEIO CORTE

Apostila e exercicios auto cad mecanica
Apostila e exercicios auto cad mecanicaApostila e exercicios auto cad mecanica
Apostila e exercicios auto cad mecanica

Caderno exercícios desenho_tecnico 3
Caderno exercícios desenho_tecnico 3Caderno exercícios desenho_tecnico 3
Caderno exercícios desenho_tecnico 3

DESENHO TECNICO PERSPECTIVA ISOMETRICA
DESENHO TECNICO PERSPECTIVA ISOMETRICADESENHO TECNICO PERSPECTIVA ISOMETRICA
DESENHO TECNICO PERSPECTIVA ISOMETRICA

DESENHO TECNICO Corte mais de um corte nas vistas ortográficas
DESENHO TECNICO Corte mais de um corte nas vistas ortográficasDESENHO TECNICO Corte mais de um corte nas vistas ortográficas
DESENHO TECNICO Corte mais de um corte nas vistas ortográficas

Apostila desenho
Apostila desenhoApostila desenho
Apostila desenho

51725631 caderno-de-exercicios-desenho-tecnico (1)
51725631 caderno-de-exercicios-desenho-tecnico (1)51725631 caderno-de-exercicios-desenho-tecnico (1)
51725631 caderno-de-exercicios-desenho-tecnico (1)

DESENHO TECNICO PROJEÇÃO ORTOGRAFICA
DESENHO TECNICO PROJEÇÃO ORTOGRAFICADESENHO TECNICO PROJEÇÃO ORTOGRAFICA
DESENHO TECNICO PROJEÇÃO ORTOGRAFICA

DESENHO TÉCNICO CORTE
DESENHO TÉCNICO  CORTEDESENHO TÉCNICO  CORTE
DESENHO TÉCNICO CORTE

DESENHO TÉCNICO CORTE PARCIAL
DESENHO TÉCNICO CORTE PARCIALDESENHO TÉCNICO CORTE PARCIAL
DESENHO TÉCNICO CORTE PARCIAL

DESENHO TÉCNICO SEÇÃO E ENCURTAMENTO
DESENHO TÉCNICO  SEÇÃO E ENCURTAMENTODESENHO TÉCNICO  SEÇÃO E ENCURTAMENTO
DESENHO TÉCNICO SEÇÃO E ENCURTAMENTO

Desenho-tecnico-basico
Desenho-tecnico-basicoDesenho-tecnico-basico
Desenho-tecnico-basico

Aula 02
Aula 02Aula 02
Aula 02

Exercicios perspectiva
Exercicios perspectivaExercicios perspectiva
Exercicios perspectiva

Apostila Rsolvida de desenho tecnico
Apostila Rsolvida de desenho tecnicoApostila Rsolvida de desenho tecnico
Apostila Rsolvida de desenho tecnico

Interpretaçao de desenhos exercícios
Interpretaçao de desenhos   exercíciosInterpretaçao de desenhos   exercícios
Interpretaçao de desenhos exercícios

Desenho técnico
Desenho técnicoDesenho técnico
Desenho técnico

DESENHO TÉCNICO CORTE EM DESVIO
DESENHO TÉCNICO CORTE EM DESVIODESENHO TÉCNICO CORTE EM DESVIO
DESENHO TÉCNICO CORTE EM DESVIO


Semelhante a Apostila dtm1 exercicios (14)

Tcc 2.0
Tcc 2.0Tcc 2.0
Tcc 2.0

Tcc 2.0
Tcc 2.0Tcc 2.0
Tcc 2.0

Simulação numérica da injeção
Simulação numérica da injeçãoSimulação numérica da injeção
Simulação numérica da injeção

Curso de simulink_2.0
Curso de simulink_2.0Curso de simulink_2.0
Curso de simulink_2.0

Topografia subterranea
Topografia subterraneaTopografia subterranea
Topografia subterranea

Tcc leandro oliveiraalvarenga
Tcc leandro oliveiraalvarengaTcc leandro oliveiraalvarenga
Tcc leandro oliveiraalvarenga

Apostila parafusos
Apostila   parafusosApostila   parafusos
Apostila parafusos

Apostila solidworks
Apostila solidworksApostila solidworks
Apostila solidworks

Apostila solidworks
Apostila solidworksApostila solidworks
Apostila solidworks

APOSTILA SOLIDWORKS
APOSTILA SOLIDWORKSAPOSTILA SOLIDWORKS
APOSTILA SOLIDWORKS

Apostila solidworks
Apostila solidworksApostila solidworks
Apostila solidworks

Apostila solidworks apost_corre--o_2.3
Apostila solidworks apost_corre--o_2.3Apostila solidworks apost_corre--o_2.3
Apostila solidworks apost_corre--o_2.3

Apostila solidworks
Apostila solidworksApostila solidworks
Apostila solidworks

Máquina
Máquina Máquina
Máquina


Último

Apresentação Power Embedded - Descubra uma nova forma de compartilhar relatór...
Apresentação Power Embedded - Descubra uma nova forma de compartilhar relatór...Apresentação Power Embedded - Descubra uma nova forma de compartilhar relatór...
Apresentação Power Embedded - Descubra uma nova forma de compartilhar relatór...
Dirceu Resende


Último (6)

EAD Curso - CIÊNCIA DE DADOS NA INDÚSTTRIA
EAD Curso - CIÊNCIA DE DADOS NA INDÚSTTRIAEAD Curso - CIÊNCIA DE DADOS NA INDÚSTTRIA
EAD Curso - CIÊNCIA DE DADOS NA INDÚSTTRIA

Apresentação Comercial VITAL DATA 2024.pdf
Apresentação Comercial VITAL DATA 2024.pdfApresentação Comercial VITAL DATA 2024.pdf
Apresentação Comercial VITAL DATA 2024.pdf

Apresentação Power Embedded - Descubra uma nova forma de compartilhar relatór...
Apresentação Power Embedded - Descubra uma nova forma de compartilhar relatór...Apresentação Power Embedded - Descubra uma nova forma de compartilhar relatór...
Apresentação Power Embedded - Descubra uma nova forma de compartilhar relatór...

Certificado - Data Analytics - CoderHouse.pdf
Certificado - Data Analytics - CoderHouse.pdfCertificado - Data Analytics - CoderHouse.pdf
Certificado - Data Analytics - CoderHouse.pdf

From_SEH_Overwrite_with_Egg_Hunter_to_Get_a_Shell_PT-BR.pdf
From_SEH_Overwrite_with_Egg_Hunter_to_Get_a_Shell_PT-BR.pdfFrom_SEH_Overwrite_with_Egg_Hunter_to_Get_a_Shell_PT-BR.pdf
From_SEH_Overwrite_with_Egg_Hunter_to_Get_a_Shell_PT-BR.pdf

[ServiceNow] Upgrade de versão - 2ª edição (Revisada, atualizada e ampliada)
[ServiceNow] Upgrade de versão - 2ª edição (Revisada, atualizada e ampliada)[ServiceNow] Upgrade de versão - 2ª edição (Revisada, atualizada e ampliada)
[ServiceNow] Upgrade de versão - 2ª edição (Revisada, atualizada e ampliada)


Apostila dtm1 exercicios

  • 1. FACULDADE DE TECNOLOGIA DE SOROCABA DESENHO TÉCNICO MECÂNICO I Exercícios Exercícios Resolvidos Exercícios Propostos Normas Técnicas Prof. M. Sc. Edson Del Mastro Profª. Helena Setsuko Del Mastro Espíndola Prof.M.Sc. Osni Paula Leite Janeiro de 2012
  • 2. Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 2 Faculdade de Tecnologia de Sorocaba 2 ÍNDICE GERAL Códigos ............. Significado ER ....................... Exercício Resolvido EP ....................... Exercício Proposto NBR..................... Norma Brasileira ABNT................... Associação Brasileira de Normas Técnicas DIN...................... Norma Alemã (Deutsches Institut für Normung) VNS..................... Vistas Necessárias e Suficientes EP-02-XX Poliedros de pequena complexidade (até 7 cotas)............................................. 4 ER/EP-04-XX Poliedros de média complexidade (de 8 até 10 cotas)....................................... 5 EP-06-XX Poliedros de grande complexidade (11 ou mais cotas)...................................... 7 EP-08-XX Exercícios para cotar.......................................................................................... 9 ER/EP-10-XX Peças contendo furos passantes e/ou arcos (até 12 cotas) (média complexidade).................................................................................................. 15 ER/EP-12-XX Peças contendo furos passante e/ou arcos (13 ou mais cotas) (grande complexidade).................................................................................................. 17 EP-13-XX Esboço cotado para fazer Desenho Definitivo.................................................. 25 ER/EP-16-XX Sólidos de Revolução sem detalhes internos................................................... 38 ER/EP-18-XX Peças onde é conveniente o uso de escalas de Redução ou ampliação......... 41 EP-22-XX Peças que necessitem de um corte total, inclusive sólidos de Revolução com detalhes internos.............................................................................................. 46 EP-24-XX Peças para corte parcial e/ou omissões de corte - inclusive sólidos de revolução (e modificados) e pequenos conjuntos ............................................ 54 EP-26-XX Peças onde é conveniente o uso de detalhes ampliados (em corte ou não) ... 57
  • 3. Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 3 Faculdade de Tecnologia de Sorocaba 3 EP-28-XX Peças passíveis de utilizar Meio-Corte, inclusive sólidos de revolução com detalhes internos e detalhes de superfície ....................................................... 58 EP-30-XX Peças para Corte com Desvio de Translação .................................................. 60 EP-32-XX Peças para Corte com Desvio de Rotação ...................................................... 65 EP-34-XX Peças para Corte Auxiliar e variantes .............................................................. 70 EP-38-XX Peças para Cortes e/ou Seções diversos (dois ou mais) ................................. 72 EP-38-09 .......................................................................................................... 54 Dobras do formato A...................................................................................... 79 Bitolas de fios, barras, tubos e chapas........................................................ 80 Normas Brasileiras sobre Desenho Técnico (ABNT) Tipos de linhas............................................... NBR 8403 ...................... 82 Escalas .......................................................... NBR 8196 ...................... 82 Formatos série “A” ......................................... NBR 10068 .................... 83 Escrita............................................................ NBR 8402 ...................... 85 Representação de área de corte em DT........ NBR 12298 .................... 87 Representação em DT................................... NBR 10067 .................... 89 Hachuras ....................................................... NBR 1382 ...................... 91 Normas Alemãs (DIN) (em espanhol) Recartilhados................................................. DIN 82............................ 93 Furos de centro.............................................. DIN 332.......................... 94 Rosca Trapezoidal......................................... DIN 103.......................... 95
  • 4. Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 4 Faculdade de Tecnologia de Sorocaba 4
  • 5. Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 5 Faculdade de Tecnologia de Sorocaba 5
  • 6. Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 6 Faculdade de Tecnologia de Sorocaba 6
  • 7. Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 7 Faculdade de Tecnologia de Sorocaba 7
  • 8. Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 8 Faculdade de Tecnologia de Sorocaba 8
  • 9. Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 9 Faculdade de Tecnologia de Sorocaba 9
  • 10. Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 10 Faculdade de Tecnologia de Sorocaba 10
  • 11. Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 11 Faculdade de Tecnologia de Sorocaba 11
  • 12. Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 12 Faculdade de Tecnologia de Sorocaba 12
  • 13. Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 13 Faculdade de Tecnologia de Sorocaba 13
  • 14. Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 14 Faculdade de Tecnologia de Sorocaba 14
  • 15. Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 15 Faculdade de Tecnologia de Sorocaba 15
  • 16. Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 16 Faculdade de Tecnologia de Sorocaba 16
  • 17. Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 17 Faculdade de Tecnologia de Sorocaba 17
  • 18. Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 18 Faculdade de Tecnologia de Sorocaba 18
  • 19. Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 19 Faculdade de Tecnologia de Sorocaba 19
  • 20. Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 20 Faculdade de Tecnologia de Sorocaba 20 45°
  • 21. Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 21 Faculdade de Tecnologia de Sorocaba 21
  • 22. Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 22 Faculdade de Tecnologia de Sorocaba 22
  • 23. Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 23 Faculdade de Tecnologia de Sorocaba 23
  • 24. Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 24 Faculdade de Tecnologia de Sorocaba 24
  • 25. Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 25 Faculdade de Tecnologia de Sorocaba 25
  • 26. Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 26 Faculdade de Tecnologia de Sorocaba 26
  • 27. Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 27 Faculdade de Tecnologia de Sorocaba 27
  • 28. Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 28 Faculdade de Tecnologia de Sorocaba 28
  • 29. Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 29 Faculdade de Tecnologia de Sorocaba 29
  • 30. Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 30 Faculdade de Tecnologia de Sorocaba 30
  • 31. Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 31 Faculdade de Tecnologia de Sorocaba 31
  • 32. Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 32 Faculdade de Tecnologia de Sorocaba 32
  • 33. Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 33 Faculdade de Tecnologia de Sorocaba 33
  • 34. Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 34 Faculdade de Tecnologia de Sorocaba 34
  • 35. Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 35 Faculdade de Tecnologia de Sorocaba 35 40 (a) (b)
  • 36. Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 36 Faculdade de Tecnologia de Sorocaba 36
  • 37. Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 37 Faculdade de Tecnologia de Sorocaba 37
  • 38. Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 38 Faculdade de Tecnologia de Sorocaba 38
  • 39. Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 39 Faculdade de Tecnologia de Sorocaba 39
  • 40. Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 40 Faculdade de Tecnologia de Sorocaba 40
  • 41. Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 41 Faculdade de Tecnologia de Sorocaba 41
  • 42. Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 42 Faculdade de Tecnologia de Sorocaba 42
  • 43. Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 43 Faculdade de Tecnologia de Sorocaba 43
  • 44. Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 44 Faculdade de Tecnologia de Sorocaba 44
  • 45. Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 45 Faculdade de Tecnologia de Sorocaba 45
  • 46. Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 46 Faculdade de Tecnologia de Sorocaba 46
  • 47. Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 47 Faculdade de Tecnologia de Sorocaba 47
  • 48. Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 48 Faculdade de Tecnologia de Sorocaba 48
  • 49. Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 49 Faculdade de Tecnologia de Sorocaba 49
  • 50. Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 50 Faculdade de Tecnologia de Sorocaba 50

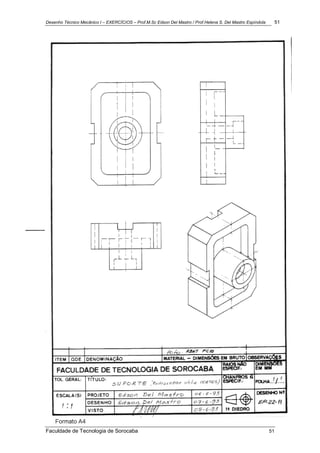

  • 51. Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 51 Faculdade de Tecnologia de Sorocaba 51
  • 52. Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 52 Faculdade de Tecnologia de Sorocaba 52
  • 53. Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 53 Faculdade de Tecnologia de Sorocaba 53
  • 54. Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 54 Faculdade de Tecnologia de Sorocaba 54
  • 55. Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 55 Faculdade de Tecnologia de Sorocaba 55
  • 56. Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 56 Faculdade de Tecnologia de Sorocaba 56
  • 57. Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 57 Faculdade de Tecnologia de Sorocaba 57 (DIN 103) Pág. 95 dessa apostila

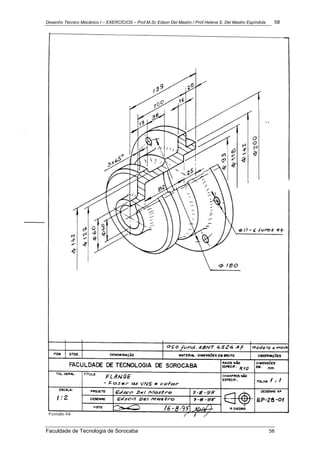

  • 58. Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 58 Faculdade de Tecnologia de Sorocaba 58
  • 59. Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 59 Faculdade de Tecnologia de Sorocaba 59 Obs. DIN 82 pág. 93 desta apostila
  • 60. Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 60 Faculdade de Tecnologia de Sorocaba 60
  • 61. Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 61 Faculdade de Tecnologia de Sorocaba 61
  • 62. Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 62 Faculdade de Tecnologia de Sorocaba 62
  • 63. Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 63 Faculdade de Tecnologia de Sorocaba 63
  • 64. Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 64 Faculdade de Tecnologia de Sorocaba 64
  • 65. Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 65 Faculdade de Tecnologia de Sorocaba 65 Ø11 FMPF 4507
  • 66. Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 66 Faculdade de Tecnologia de Sorocaba 66
  • 67. Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 67 Faculdade de Tecnologia de Sorocaba 67
  • 68. Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 68 Faculdade de Tecnologia de Sorocaba 68
  • 69. Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 69 Faculdade de Tecnologia de Sorocaba 69
  • 70. Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 70 Faculdade de Tecnologia de Sorocaba 70
  • 71. Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 71 Faculdade de Tecnologia de Sorocaba 71
  • 72. Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 72 Faculdade de Tecnologia de Sorocaba 72
  • 73. Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 73 Faculdade de Tecnologia de Sorocaba 73
  • 74. Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 74 Faculdade de Tecnologia de Sorocaba 74
  • 75. Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 75 Faculdade de Tecnologia de Sorocaba 75
  • 76. Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 76 Faculdade de Tecnologia de Sorocaba 76
  • 77. Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 77 Faculdade de Tecnologia de Sorocaba 77
  • 78. Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 78 Faculdade de Tecnologia de Sorocaba 78
  • 79. Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 79 Faculdade de Tecnologia de Sorocaba 79
  • 80. Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 80 Faculdade de Tecnologia de Sorocaba 80
  • 81. Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 81 Faculdade de Tecnologia de Sorocaba 81
  • 82. Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 82 Faculdade de Tecnologia de Sorocaba 82
  • 83. Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 83 Faculdade de Tecnologia de Sorocaba 83
  • 84. Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 84 Faculdade de Tecnologia de Sorocaba 84
  • 85. Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 85 Faculdade de Tecnologia de Sorocaba 85
  • 86. Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 86 Faculdade de Tecnologia de Sorocaba 86
  • 87. Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 87 Faculdade de Tecnologia de Sorocaba 87
  • 88. Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 88 Faculdade de Tecnologia de Sorocaba 88
  • 89. Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 89 Faculdade de Tecnologia de Sorocaba 89
  • 90. Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 90 Faculdade de Tecnologia de Sorocaba 90
  • 91. Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 91 Faculdade de Tecnologia de Sorocaba 91
  • 92. Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 92 Faculdade de Tecnologia de Sorocaba 92
  • 93. Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 93 Faculdade de Tecnologia de Sorocaba 93
  • 94. Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 94 Faculdade de Tecnologia de Sorocaba 94
  • 95. Desenho Técnico Mecânico I – EXERCÍCIOS – Prof.M.Sc Edson Del Mastro / Prof.Helena S. Del Mastro Espíndola 95 Faculdade de Tecnologia de Sorocaba 95
