O documento descreve os principais elementos estruturais de uma edificação em concreto armado, incluindo pilares, vigas, lajes e paredes. Detalha os tipos de formas usadas e os procedimentos para a concretagem, como a fixação de armaduras e escoramento. Também lista os prazos recomendados para a desforma de acordo com o tipo de elemento e o uso ou não de aditivo acelerador de pega.

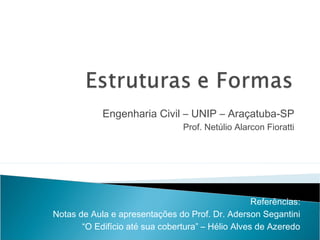

1. Engenharia Civil – UNIP – Araçatuba-SP
Prof. Netúlio Alarcon Fioratti
Referências:
Notas de Aula e apresentações do Prof. Dr. Aderson Segantini
“O Edifício até sua cobertura” – Hélio Alves de Azeredo

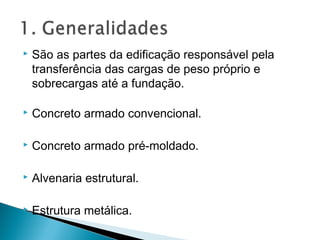

2.  São as partes da edificação responsável pela
transferência das cargas de peso próprio e
sobrecargas até a fundação.
 Concreto armado convencional.
 Concreto armado pré-moldado.
 Alvenaria estrutural.
 Estrutura metálica.

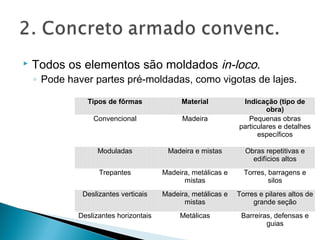

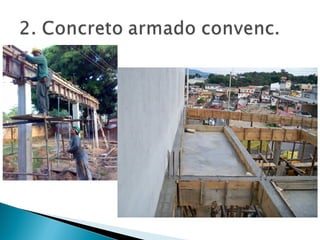

3.  Todos os elementos são moldados in-loco.
◦ Pode haver partes pré-moldadas, como vigotas de lajes.
Tipos de fôrmas Material Indicação (tipo de
obra)
Convencional Madeira Pequenas obras
particulares e detalhes
específicos
Moduladas Madeira e mistas Obras repetitivas e
edifícios altos
Trepantes Madeira, metálicas e
mistas
Torres, barragens e
silos
Deslizantes verticais Madeira, metálicas e
mistas
Torres e pilares altos de
grande seção
Deslizantes horizontais Metálicas Barreiras, defensas e
guias

4.  Pilares
◦ Elementos verticais.
◦ No pavimento anterior ou no bloco de fundação são
previstos os arranques e fixa-se os “colarinhos”.
Pa inel la tera l
do pila r
Vista de cima
Vista de frente
G ra va ta s
50 a 80 cm
a
b
Fôrma do Pila r 1(a xb)
.
.
.. . .
.
.Pa inel de compensa do
ou tá bua s

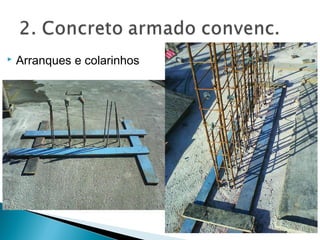

5.  Arranques e colarinhos

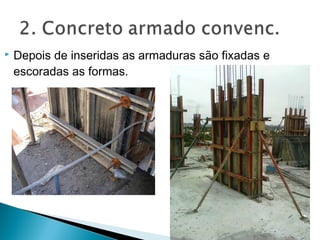

6.  Depois de inseridas as armaduras são fixadas e
escoradas as formas.

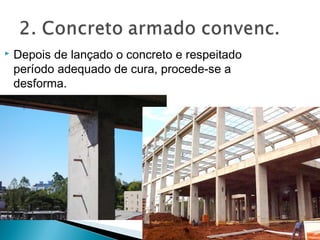

7.  Depois de lançado o concreto e respeitado
período adequado de cura, procede-se a
desforma.

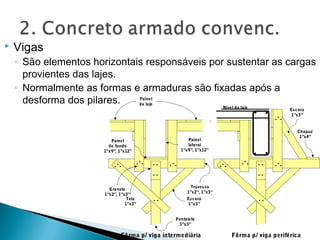

8.  Vigas
◦ São elementos horizontais responsáveis por sustentar as cargas
provientes das lajes.
◦ Normalmente as formas e armaduras são fixadas após a
desforma dos pilares.
.. . .. .
.. .
. .
Fôrma p/ viga intermediária
Pontalete
3”x3”
Escora
1”x3”
Travessa
1”x2”, 1”x3”
Painel
lateral
1”x9”, 1”x12”
Painel
de fundo
1”x9”, 1”x12”
Gravata
1”x2”, 1”x3”
. .
. .
Tala
1”x3”
Painel
da laje
.. . .. .
.. .
. .
Fôrma p/ viga periférica
. .
. .
.. .
Chapuz
1”x4”
Escora
1”x3”
Nível da laje

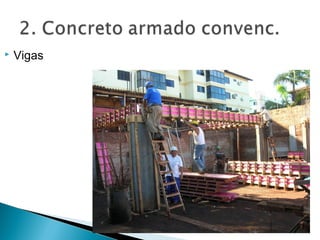

9.  Vigas

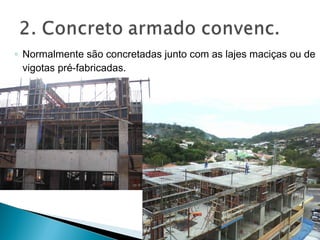

10. ◦ Normalmente são concretadas junto com as lajes maciças ou de
vigotas pré-fabricadas.

12. ◦ Não esquecer escoramento e travamento adequado das formas.

13.  Lajes
0,80 < 1,00 m
Ponta letes
ou pés-direitos
G uia c / tá bua
1”x6”, 1”x9”
ta la s
G uia
3”x4”
Tra ve ssõe s
2”x3”, 3”x3”, 3’x4”
Pa ine l da la je
tá bua s de 1”x12”
H
H/ 3
H/ 3
H/ 3
Deta lhe da s cunha s
ponta lete
cunha s
ca lço
Forca do p/ ca ibros
extensível
H
Altura (H) va ria ndo de
1,80m a 3,30 m

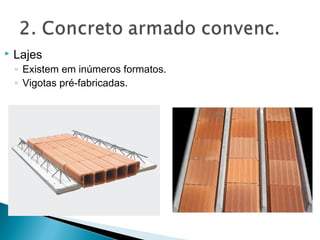

14.  Lajes
◦ Existem em inúmeros formatos.
◦ Vigotas pré-fabricadas.

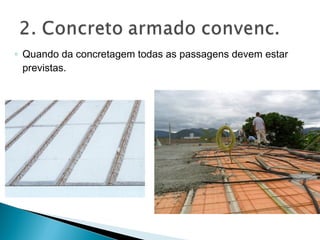

15. ◦ Quando da concretagem todas as passagens devem estar
previstas.

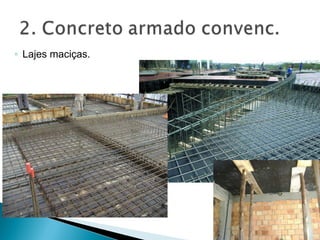

16. ◦ Lajes maciças.

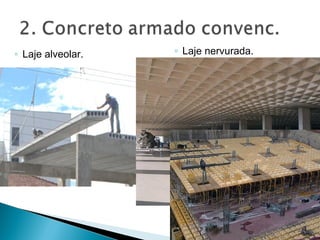

17. ◦ Laje alveolar. ◦ Laje nervurada.

18.  Paredes
◦ São elementos verticais cuja largura é bem maior que o
comprimento (diferente dos pilares).

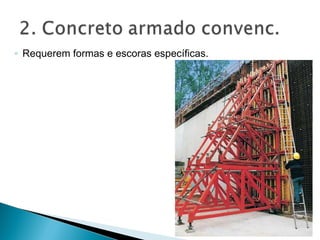

19. ◦ Requerem formas e escoras específicas.

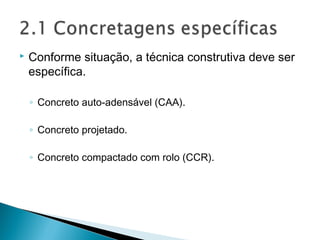

20.  Conforme situação, a técnica construtiva deve ser
específica.
◦ Concreto auto-adensável (CAA).
◦ Concreto projetado.
◦ Concreto compactado com rolo (CCR).

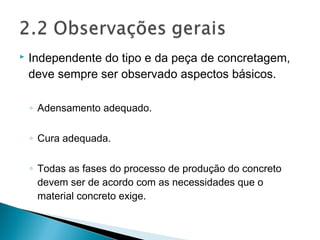

21.  Independente do tipo e da peça de concretagem,
deve sempre ser observado aspectos básicos.
◦ Adensamento adequado.
◦ Cura adequada.
◦ Todas as fases do processo de produção do concreto
devem ser de acordo com as necessidades que o
material concreto exige.

22. Tipos de fôrmas
Prazo de desforma
Concreto comum Concreto com ARI
Paredes, pilares e faces
laterais de vigas
3 dias 2 dias
Lajes até 10 cm de
espessura
7 dias 3 dias
Faces inferiores de vigas
com reescoramento
14 dias 7 dias (?)
Lajes com mais de 10 cm
de espessura e faces
inferiores de vigas com
menos de 10 m de vão
21 dias 7 dias
Arcos e faces inferiores de
vigas com mais de 10 m
de vão
28 dias 10 dias
