1. DESENHO DE ESTRUTURAS
REPRESENTAÇÃO DE
FUNDAÇÕES
DE CONCRETO ARMADO
Docentes: Frank Guidi, Juliana Gavini

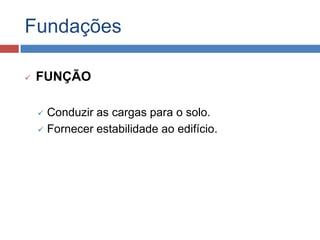

2. Fundações

FUNÇÃO
Conduzir as cargas para o solo.
 Fornecer estabilidade ao edifício.


3. Fundações

ESCOLHA

Aspectos do solo
 (sondagem)

Aspectos do projeto da edificação
 (detalhes

construtivos)
Elementos peculiares

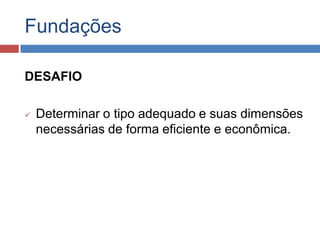

4. Fundações
DESAFIO

Determinar o tipo adequado e suas dimensões
necessárias de forma eficiente e econômica.

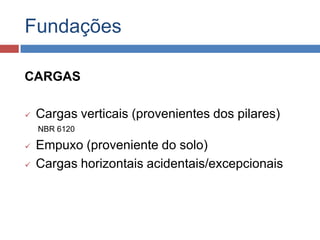

5. Fundações
CARGAS

Cargas verticais (provenientes dos pilares)
NBR 6120


Empuxo (proveniente do solo)
Cargas horizontais acidentais/excepcionais

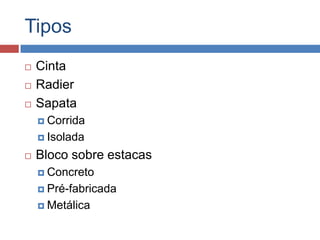

6. Tipos



Cinta
Radier
Sapata
 Corrida
 Isolada

Bloco sobre estacas
 Concreto
 Pré-fabricada
 Metálica

7. Informações importantes
Para que uma fundação esteja
bem definida é preciso que
estejam esclarecidas as
seguintes informações no
projeto:
 Dimensões (seção, altura)
 Profundidade
 Posicionamento do pilar
Obs.: Se necessário deverão
constar cortes no desenho.

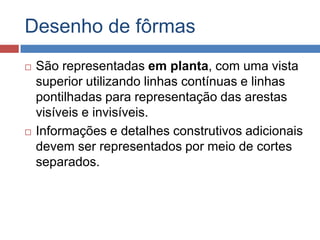

8. Desenho de fôrmas


São representadas em planta, com uma vista
superior utilizando linhas contínuas e linhas
pontilhadas para representação das arestas
visíveis e invisíveis.
Informações e detalhes construtivos adicionais
devem ser representados por meio de cortes
separados.

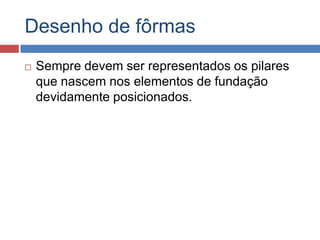

9. Desenho de fôrmas

Sempre devem ser representados os pilares
que nascem nos elementos de fundação
devidamente posicionados.

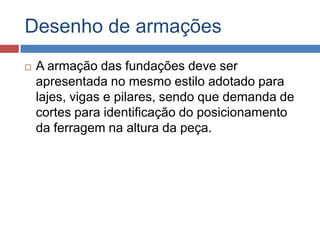

10. Desenho de armações

A armação das fundações deve ser
apresentada no mesmo estilo adotado para
lajes, vigas e pilares, sendo que demanda de
cortes para identificação do posicionamento
da ferragem na altura da peça.

11. Detalhamento da armação





Quantidade de barras
Identificação da barra
Diâmetro do aço
Espaçamento
Comprimento (inclusive das dobras)
Exemplo
23 N22 Ø 10.0 c/20 C=853

12. Desenho de armações


Sob o efeito da carga do pilar, mais o peso da
sapata e do solo que ficar acima da sapata, a
base funciona como uma laje isolada. Dessa
forma, a base recebe armação em malha
como se faz nas lajes isoladas.
A armação da sapata acompanha geralmente
o arranque da armadura do pilar que fica
abaixo do nível do terreno ou da cinta.

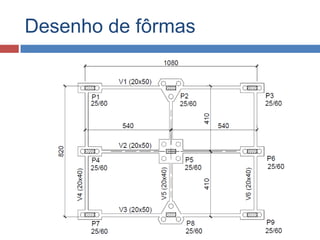

13. Desenho de fôrmas

14. Sapata

Corrida

15. Sapata

Corrida

16. Sapata

Isolada

17. Sapata

Isolada

18. Sapata

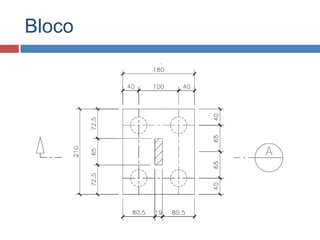

19. Bloco

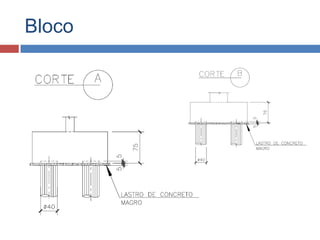

20. Bloco

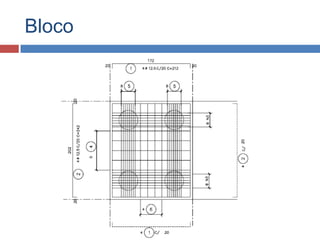

21. Bloco

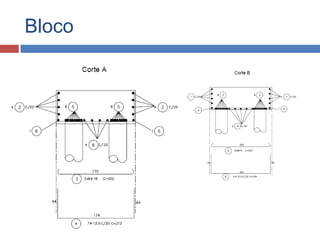

22. Bloco
