1. ESQUADRIAS DE FERRO E DE
MADEIRA
Alunos: Aline M. Antonini
Fernando de Gasperin
Guilherme Mattielo

2. ESQUADRIAS DE MADEIRA

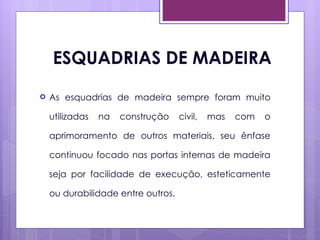

 As esquadrias de madeira sempre foram muito
utilizadas na construção civil, mas com o
aprimoramento de outros materiais, seu ênfase
continuou focado nas portas internas de madeira
seja por facilidade de execução, esteticamente
ou durabilidade entre outros.

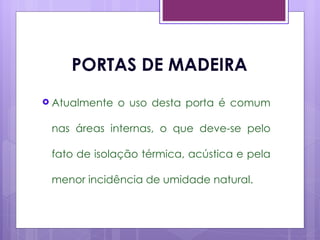

3. PORTAS DE MADEIRA
 Atualmente o uso desta porta é comum
nas áreas internas, o que deve-se pelo
fato de isolação térmica, acústica e pela
menor incidência de umidade natural.

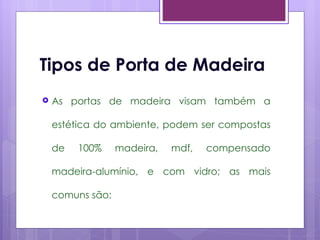

4. Tipos de Porta de Madeira
 As portas de madeira visam também a
estética do ambiente, podem ser compostas
de 100% madeira, mdf, compensado
madeira-alumínio, e com vidro; as mais
comuns são:

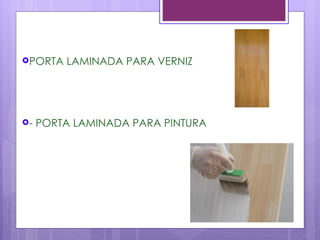

5. PORTA LAMINADA PARA VERNIZ
- PORTA LAMINADA PARA PINTURA

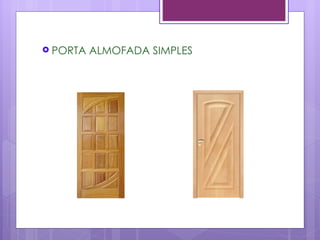

6.  PORTA ALMOFADA SIMPLES

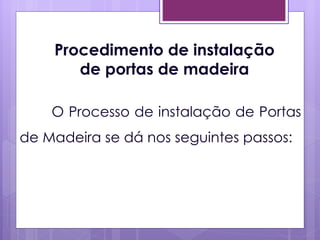

7. Procedimento de instalação
de portas de madeira
O Processo de instalação de Portas
de Madeira se dá nos seguintes passos:

8. 1° Passo: Preparação do vão.

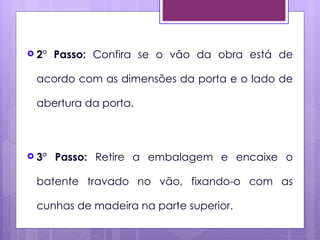

9.  2° Passo: Confira se o vão da obra está de
acordo com as dimensões da porta e o lado de
abertura da porta.
 3° Passo: Retire a embalagem e encaixe o
batente travado no vão, fixando-o com as
cunhas de madeira na parte superior.

10. 4° Passo: Com o auxílio do prumo e do nível verificar
se o batente travado com a folha da porta está
nivelado, utilizando mais cunhas nas laterais para o
ajuste final.

12.  5° Passo: Borrifar água em todo marco/batente,
após aplicar a espuma expansiva de poliuretano
na parte superior e nas laterais do vão entre o
batente e a parede.

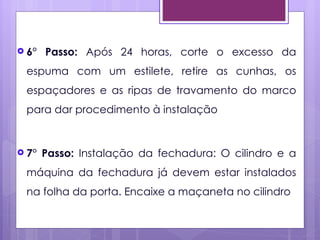

13.  6° Passo: Após 24 horas, corte o excesso da
espuma com um estilete, retire as cunhas, os
espaçadores e as ripas de travamento do marco
para dar procedimento à instalação
 7° Passo: Instalação da fechadura: O cilindro e a
máquina da fechadura já devem estar instalados
na folha da porta. Encaixe a maçaneta no cilindro

14.  8° Passo: Conferir o funcionamento da porta e
Chaveie a porta para verificar se não está
travando.
 9° Passo: Passe cola nos encaixes das
vistas/guarnições e encaixe-as nos marcos
reguláveis.

16. VÍDEO: PORTAS DE MADEIRA

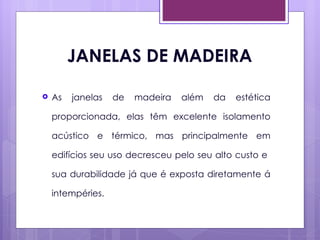

17. JANELAS DE MADEIRA
 As janelas de madeira além da estética
proporcionada, elas têm excelente isolamento
acústico e térmico, mas principalmente em
edifícios seu uso decresceu pelo seu alto custo e
sua durabilidade já que é exposta diretamente á
intempéries.

18. Tipos de Janela de Madeira
 As janelas mais comuns utilizadas são:

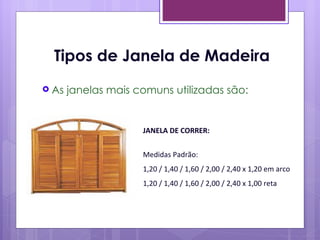

JANELA DE CORRER:
Medidas Padrão:
1,20 / 1,40 / 1,60 / 2,00 / 2,40 x 1,20 em arco
1,20 / 1,40 / 1,60 / 2,00 / 2,40 x 1,00 reta

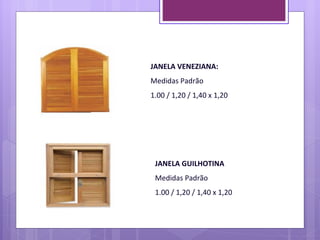

19. JANELA VENEZIANA:
Medidas Padrão
1.00 / 1,20 / 1,40 x 1,20
JANELA GUILHOTINA
Medidas Padrão
1.00 / 1,20 / 1,40 x 1,20

20. Processo de instalação de
Janelas de madeira
O Processo de instalação de
janelas de madeira, se dá nos
seguintes passos:

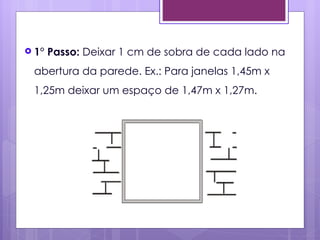

21.  1° Passo: Deixar 1 cm de sobra de cada lado na
abertura da parede. Ex.: Para janelas 1,45m x
1,25m deixar um espaço de 1,47m x 1,27m.

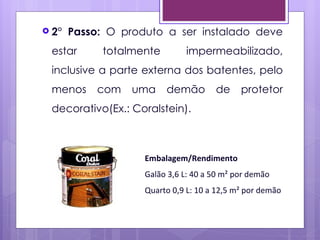

22.  2° Passo: O produto a ser instalado deve
estar totalmente impermeabilizado,
inclusive a parte externa dos batentes, pelo
menos com uma demão de protetor
decorativo(Ex.: Coralstein).
Embalagem/Rendimento
Galão 3,6 L: 40 a 50 m² por demão
Quarto 0,9 L: 10 a 12,5 m² por demão

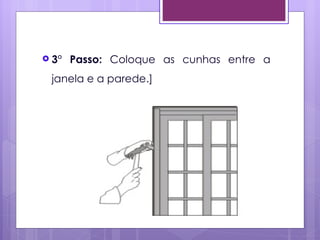

23.  3° Passo: Coloque as cunhas entre a
janela e a parede.]

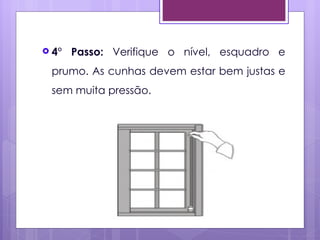

24.  4° Passo: Verifique o nível, esquadro e
prumo. As cunhas devem estar bem justas e
sem muita pressão.

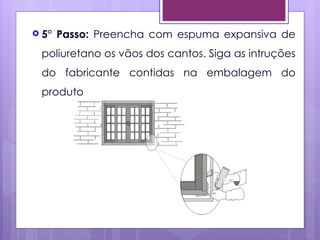

25.  5° Passo: Preencha com espuma expansiva de
poliuretano os vãos dos cantos. Siga as intruções
do fabricante contidas na embalagem do
produto

26.  6° Passo: Após a secagem, retirar a
espuma excedente.

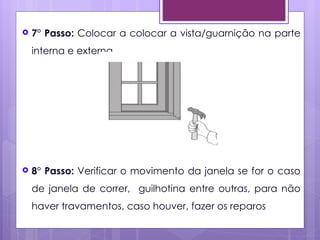

27.  7° Passo: Colocar a colocar a vista/guarnição na parte
interna e externa.
 8° Passo: Verificar o movimento da janela se for o caso
de janela de correr, guilhotina entre outras, para não
haver travamentos, caso houver, fazer os reparos

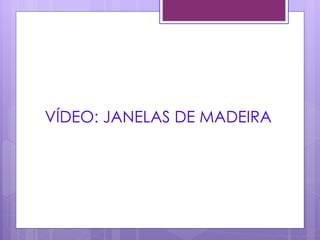

28. VÍDEO: JANELAS DE MADEIRA

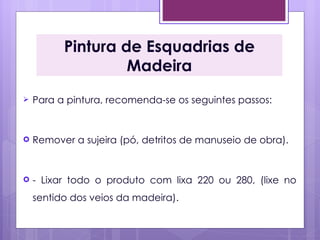

29. Pintura de Esquadrias de
Madeira
 Para a pintura, recomenda-se os seguintes passos:
 Remover a sujeira (pó, detritos de manuseio de obra).
 - Lixar todo o produto com lixa 220 ou 280, (lixe no
sentido dos veios da madeira).

30. -Remover com um pano seco todo pó para que a
peça fique completamente limpa.
 Passar uma demão de verniz ou tinta, deixe secar.
-Lixar novamente com lixa 280, remova todo pó
com um pano seco.
- Dar mais duas demão de verniz ou tinta
intercalando a secagem e a peça está pronta

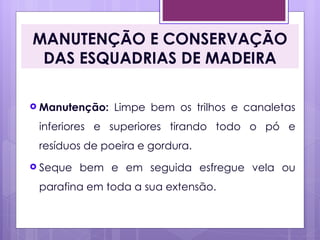

31. MANUTENÇÃO E CONSERVAÇÃO
DAS ESQUADRIAS DE MADEIRA
 Manutenção: Limpe bem os trilhos e canaletas
inferiores e superiores tirando todo o pó e
resíduos de poeira e gordura.
 Seque bem e em seguida esfregue vela ou
parafina em toda a sua extensão.

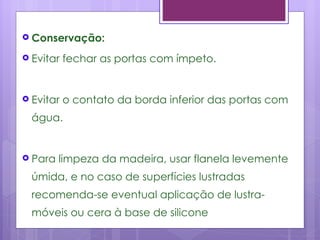

32.  Conservação:
 Evitar fechar as portas com ímpeto.
 Evitar o contato da borda inferior das portas com
água.
 Para limpeza da madeira, usar flanela levemente
úmida, e no caso de superfícies lustradas
recomenda-se eventual aplicação de lustra-
móveis ou cera à base de silicone

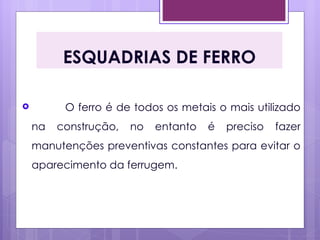

33. ESQUADRIAS DE FERRO
 O ferro é de todos os metais o mais utilizado
na construção, no entanto é preciso fazer
manutenções preventivas constantes para evitar o
aparecimento da ferrugem.

34. Tipos de Portas de Ferro
 As portas de ferro mais comuns são:

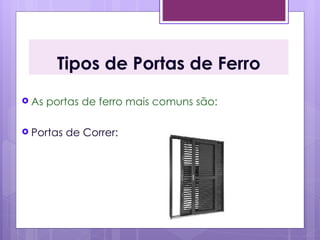

 Portas de Correr:

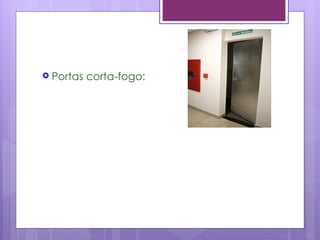

35.  Portas corta-fogo:

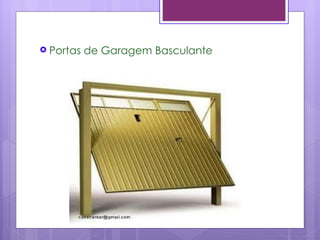

36.  Portas de Garagem Basculante

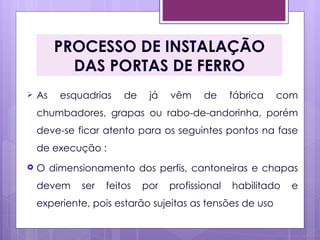

37. PROCESSO DE INSTALAÇÃO
DAS PORTAS DE FERRO
 As esquadrias de já vêm de fábrica com
chumbadores, grapas ou rabo-de-andorinha, porém
deve-se ficar atento para os seguintes pontos na fase
de execução :
 O dimensionamento dos perfis, cantoneiras e chapas
devem ser feitos por profissional habilitado e
experiente, pois estarão sujeitas as tensões de uso

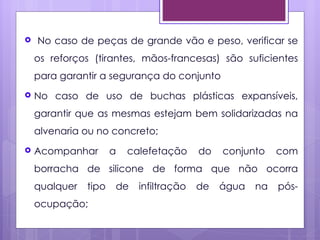

38.  No caso de peças de grande vão e peso, verificar se
os reforços (tirantes, mãos-francesas) são suficientes
para garantir a segurança do conjunto
 No caso de uso de buchas plásticas expansíveis,
garantir que as mesmas estejam bem solidarizadas na
alvenaria ou no concreto;
 Acompanhar a calefetação do conjunto com
borracha de silicone de forma que não ocorra
qualquer tipo de infiltração de água na pós-
ocupação;

39. JANELAS DE FERRO
 As janelas de ferro tem ganhado espaço
com o ferro forjado, que têm formatos
interessantes, especialmente para quem
gosta de rusticidade em sua obra.

40. Tipos de Janelas de Ferro
 Janela de correr em ferro:

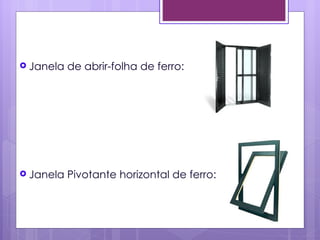

41.  Janela de abrir-folha de ferro:
 Janela Pivotante horizontal de ferro:

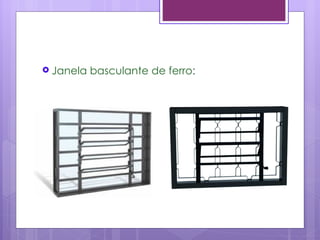

42.  Janela basculante de ferro:

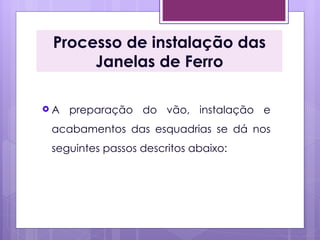

43. Processo de instalação das
Janelas de Ferro
A preparação do vão, instalação e
acabamentos das esquadrias se dá nos
seguintes passos descritos abaixo:

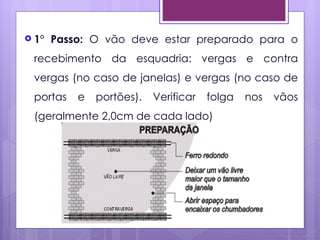

44.  1° Passo: O vão deve estar preparado para o
recebimento da esquadria: vergas e contra
vergas (no caso de janelas) e vergas (no caso de
portas e portões). Verificar folga nos vãos
(geralmente 2,0cm de cada lado)

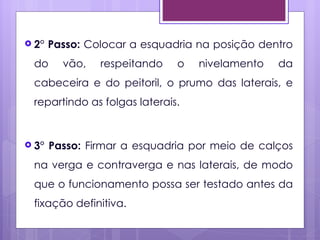

45.  2° Passo: Colocar a esquadria na posição dentro
do vão, respeitando o nivelamento da
cabeceira e do peitoril, o prumo das laterais, e
repartindo as folgas laterais.
 3° Passo: Firmar a esquadria por meio de calços
na verga e contraverga e nas laterais, de modo
que o funcionamento possa ser testado antes da
fixação definitiva.

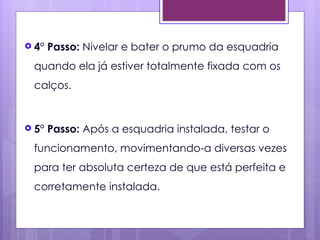

47.  4° Passo: Nivelar e bater o prumo da esquadria
quando ela já estiver totalmente fixada com os
calços.
 5° Passo: Após a esquadria instalada, testar o
funcionamento, movimentando-a diversas vezes
para ter absoluta certeza de que está perfeita e
corretamente instalada.

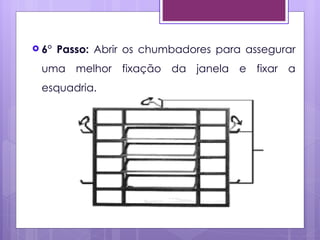

48.  6° Passo: Abrir os chumbadores para assegurar
uma melhor fixação da janela e fixar a
esquadria.

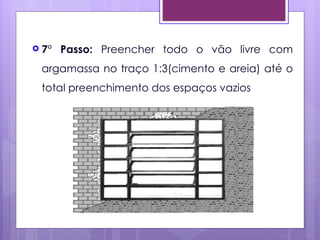

49.  7° Passo: Preencher todo o vão livre com
argamassa no traço 1:3(cimento e areia) até o
total preenchimento dos espaços vazios

50.  8° Passo: Após a secagem da argamassa deve-
se fazer uma proteção contra ferrugem e a
pintura final da esquadria com esmalte sintético
(se for o caso).

51.  9° Passo:

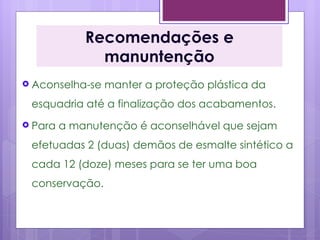

52. Recomendações e
manuntenção
 Aconselha-se manter a proteção plástica da
esquadria até a finalização dos acabamentos.
 Para a manutenção é aconselhável que sejam
efetuadas 2 (duas) demãos de esmalte sintético a
cada 12 (doze) meses para se ter uma boa
conservação.

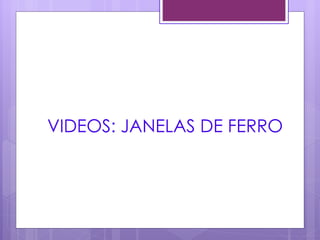

53. VIDEOS: JANELAS DE FERRO
