A alvenaria estrutural é um sistema construtivo onde as paredes de alvenaria servem como estrutura principal do edifício, substituindo pilares e vigas. Sua execução requer paginação precisa dos blocos e evita cortes para manter a resistência. Ela oferece vantagens como simplificação do processo construtivo mas restringe mudanças futuras na edificação.

1. ALVENARIA ESTRUTURAL
CURSO DE EDIFICAÇÕES
PROFª JUVENISE FREIRE

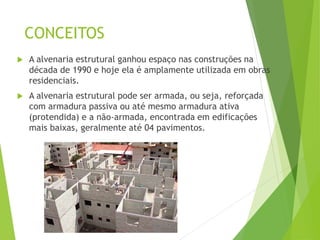

2. CONCEITOS

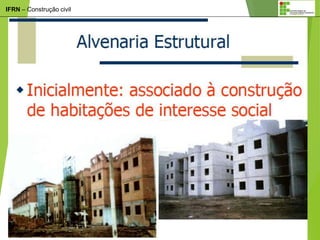

 A alvenaria estrutural ganhou espaço nas construções na
década de 1990 e hoje ela é amplamente utilizada em obras
residenciais.
 A alvenaria estrutural pode ser armada, ou seja, reforçada
com armadura passiva ou até mesmo armadura ativa
(protendida) e a não-armada, encontrada em edificações
mais baixas, geralmente até 04 pavimentos.

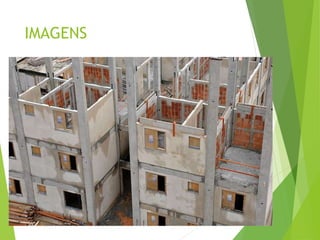

3. IMAGENS

4. IMAGENS

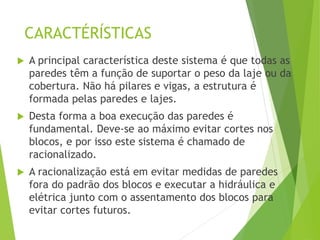

5. CARACTÉRÍSTICAS
 A principal característica deste sistema é que todas as
paredes têm a função de suportar o peso da laje ou da
cobertura. Não há pilares e vigas, a estrutura é
formada pelas paredes e lajes.
 Desta forma a boa execução das paredes é
fundamental. Deve-se ao máximo evitar cortes nos
blocos, e por isso este sistema é chamado de
racionalizado.
 A racionalização está em evitar medidas de paredes
fora do padrão dos blocos e executar a hidráulica e
elétrica junto com o assentamento dos blocos para
evitar cortes futuros.

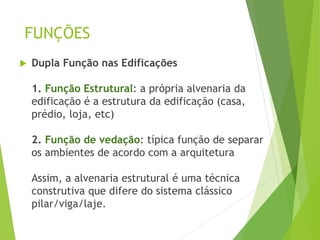

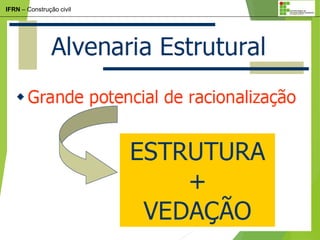

7. FUNÇÕES
 Dupla Função nas Edificações
1. Função Estrutural: a própria alvenaria da
edificação é a estrutura da edificação (casa,
prédio, loja, etc)
2. Função de vedação: típica função de separar
os ambientes de acordo com a arquitetura
Assim, a alvenaria estrutural é uma técnica
construtiva que difere do sistema clássico
pilar/viga/laje.

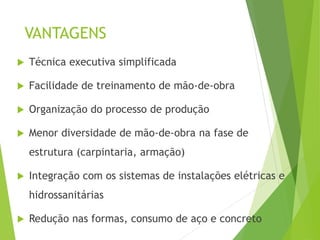

8. VANTAGENS
 Técnica executiva simplificada

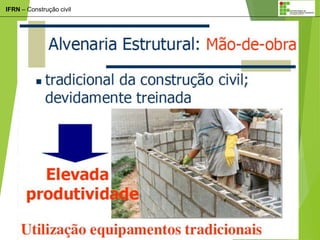

 Facilidade de treinamento de mão-de-obra
 Organização do processo de produção
 Menor diversidade de mão-de-obra na fase de
estrutura (carpintaria, armação)

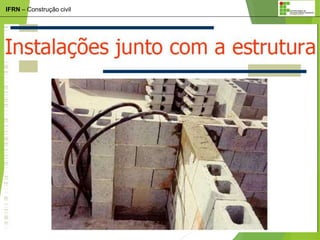

 Integração com os sistemas de instalações elétricas e
hidrossanitárias
 Redução nas formas, consumo de aço e concreto

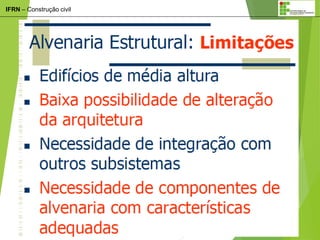

9. DESVANTAGENS
 Condiciona a arquitetura (devido a paginação de
acordo com o tamanho dos blocos)
 Restringe futuras mudanças e intervenções na
edificação
 Inibe a mudança do uso dos edifícios (exemplo: de
uso residencial para uso comercial)

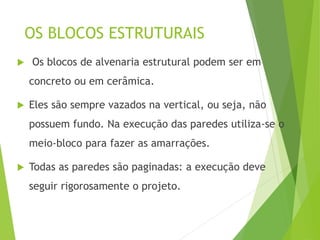

10. OS BLOCOS ESTRUTURAIS
 Os blocos de alvenaria estrutural podem ser em
concreto ou em cerâmica.
 Eles são sempre vazados na vertical, ou seja, não
possuem fundo. Na execução das paredes utiliza-se o
meio-bloco para fazer as amarrações.

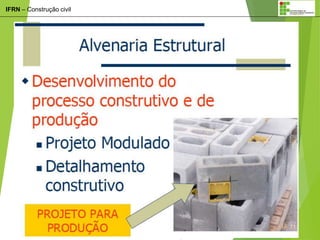

 Todas as paredes são paginadas: a execução deve
seguir rigorosamente o projeto.

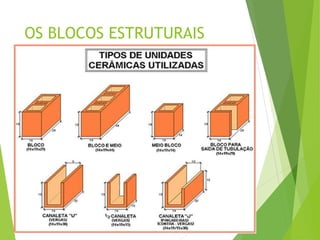

11. OS BLOCOS ESTRUTURAIS

12. IFRN – Construção civil

13. IFRN – Construção civil

14. IFRN – Construção civil

15. IFRN – Construção civil

16. IFRN – Construção civil

17. IFRN – Construção civil

18. IFRN – Construção civil

19. IFRN – Construção civil

20. IFRN – Construção civil

21. IFRN – Construção civil

22. IFRN – Construção civil

23. IFRN – Construção civil

24. IFRN – Construção civil

25. IFRN – Construção civil

26. IFRN – Construção civil

27. IFRN – Construção civil

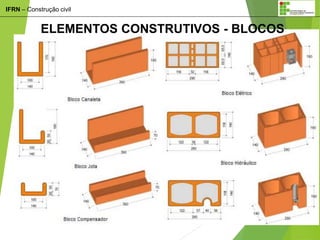

ELEMENTOS CONSTRUTIVOS - BLOCOS

28. IFRN – Construção civil
MODULAÇÃO

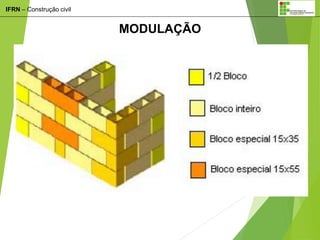

29. IFRN – Construção civil
MODULAÇÃO
