Esquadrias são elementos de vedação vertical utilizados no fechamento de aberturas como janelas e portas. Existem diversos tipos de esquadrias classificadas por função, material e mecanismo de abertura. As esquadrias podem ser fixadas através de chumbamento, parafusamento ou colagem e devem garantir estanqueidade, resistência e outros aspectos.

1. Detalhe Esquadrias
DESENHO E PERCEPÇÃO II – Aula 6
Arquitetura e Urbanismo
Docentes: Juliana De Nardin e Ladislau Afonso

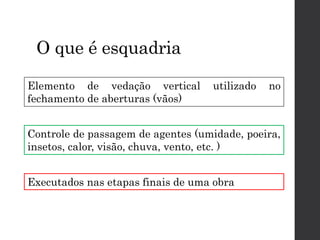

2. O que é esquadria
Elemento de vedação vertical utilizado no
fechamento de aberturas (vãos)
Controle de passagem de agentes (umidade, poeira,
insetos, calor, visão, chuva, vento, etc. )
Executados nas etapas finais de uma obra

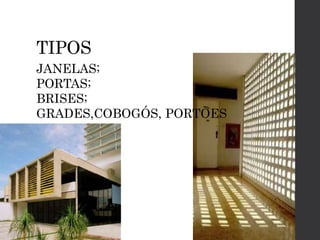

3. TIPOS
JANELAS;
PORTAS;
BRISES;
GRADES,COBOGÓS, PORTÕES

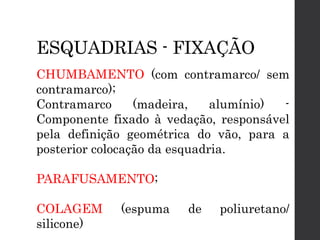

4. ESQUADRIAS - FIXAÇÃO
CHUMBAMENTO (com contramarco/ sem
contramarco);
Contramarco (madeira, alumínio) -
Componente fixado à vedação, responsável
pela definição geométrica do vão, para a
posterior colocação da esquadria.
PARAFUSAMENTO;
COLAGEM (espuma de poliuretano/
silicone)

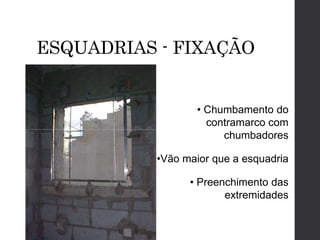

5. ESQUADRIAS - FIXAÇÃO
• Chumbamento do
contramarco com
chumbadores
•Vão maior que a esquadria
• Preenchimento das
extremidades

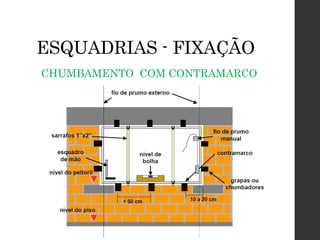

6. ESQUADRIAS - FIXAÇÃO
 CHUMBAMENTO COM CONTRAMARCO

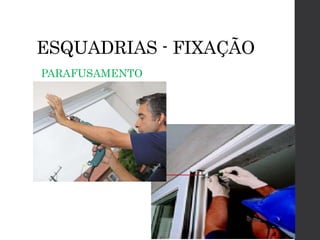

7. ESQUADRIAS - FIXAÇÃO
 PARAFUSAMENTO

8. ESQUADRIAS - FIXAÇÃO
COLAGEM = Espuma de poliuretano, pela sua
aderência, resistência mecânica e durabilidade são
utilizadas para a fixação (colagem) de batentes,
janelas.

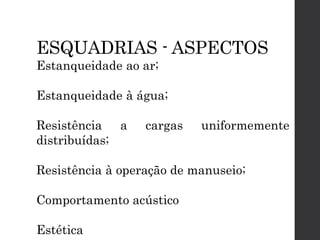

9. ESQUADRIAS - ASPECTOS
Estanqueidade ao ar;
Estanqueidade à água;
Resistência a cargas uniformemente
distribuídas;
Resistência à operação de manuseio;
Comportamento acústico
Estética

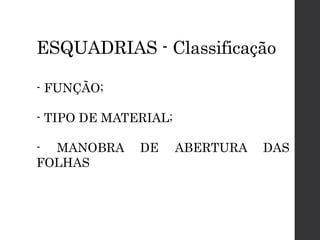

10. ESQUADRIAS - Classificação
- FUNÇÃO;
- TIPO DE MATERIAL;
- MANOBRA DE ABERTURA DAS
FOLHAS

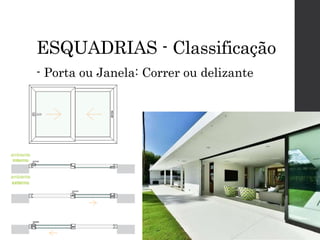

11. ESQUADRIAS - Classificação
- Porta ou Janela: Correr ou delizante

12. ESQUADRIAS - Classificação
- Janela Maximar

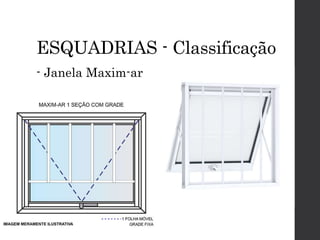

13. ESQUADRIAS - Classificação
- Janela Maxim-ar

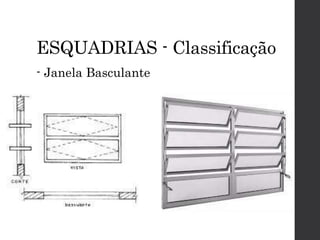

14. ESQUADRIAS - Classificação
- Janela Basculante

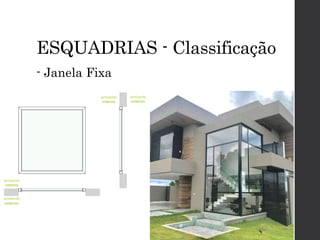

15. ESQUADRIAS - Classificação
- Janela Fixa

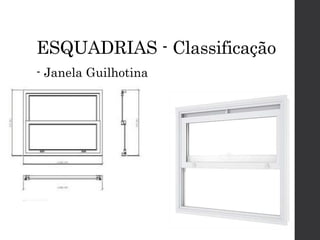

16. ESQUADRIAS - Classificação
- Janela Guilhotina

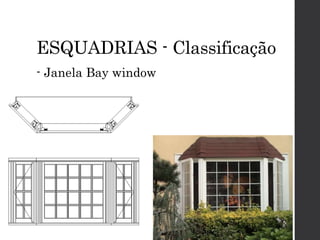

17. ESQUADRIAS - Classificação
- Janela Bay window

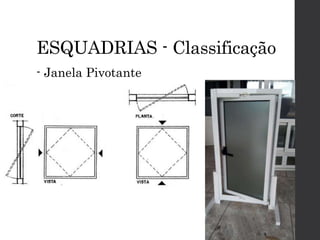

18. ESQUADRIAS - Classificação
- Janela Pivotante

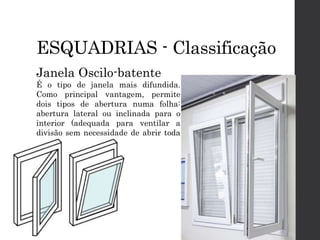

19. ESQUADRIAS - Classificação
Janela Oscilo-batente
É o tipo de janela mais difundida.
Como principal vantagem, permite
dois tipos de abertura numa folha:
abertura lateral ou inclinada para o
interior (adequada para ventilar a
divisão sem necessidade de abrir toda
a folha).

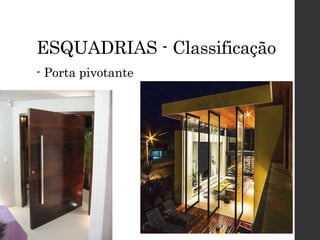

20. ESQUADRIAS - Classificação
- Porta pivotante

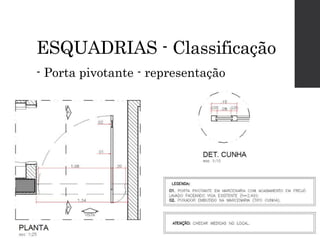

21. ESQUADRIAS - Classificação
- Porta pivotante - representação

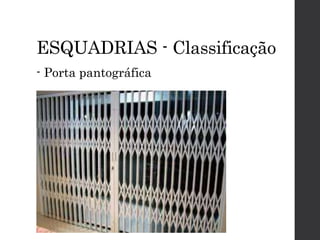

22. ESQUADRIAS - Classificação
- Porta pantográfica

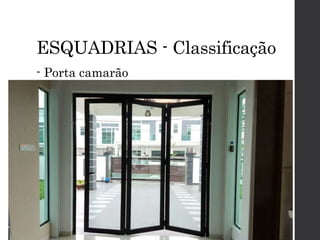

23. ESQUADRIAS - Classificação
- Porta camarão

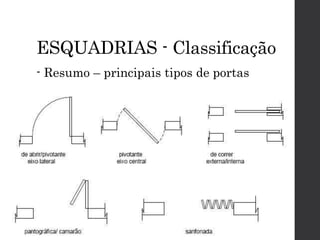

24. ESQUADRIAS - Classificação
- Resumo – principais tipos de portas

25. TIPOS DE MATERIAIS
Madeira

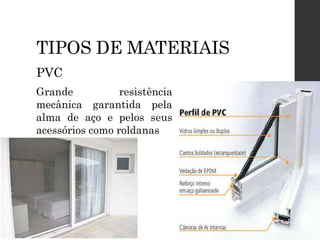

26. TIPOS DE MATERIAIS
PVC
Grande resistência
mecânica garantida pela
alma de aço e pelos seus
acessórios como roldanas

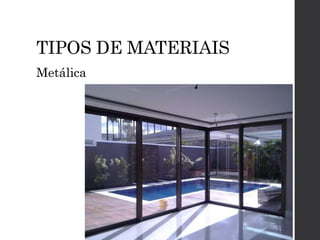

27. TIPOS DE MATERIAIS
Metálica

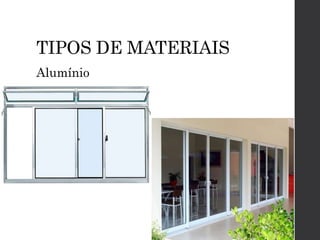

28. TIPOS DE MATERIAIS
Alumínio

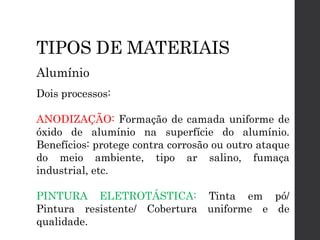

29. TIPOS DE MATERIAIS
Alumínio
Dois processos:
ANODIZAÇÃO: Formação de camada uniforme de
óxido de alumínio na superfície do alumínio.
Benefícios: protege contra corrosão ou outro ataque
do meio ambiente, tipo ar salino, fumaça
industrial, etc.
PINTURA ELETROTÁSTICA: Tinta em pó/
Pintura resistente/ Cobertura uniforme e de
qualidade.

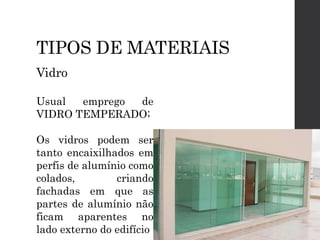

30. TIPOS DE MATERIAIS
Vidro
Usual emprego de
VIDRO TEMPERADO;
Os vidros podem ser
tanto encaixilhados em
perfis de alumínio como
colados, criando
fachadas em que as
partes de alumínio não
ficam aparentes no
lado externo do edifício

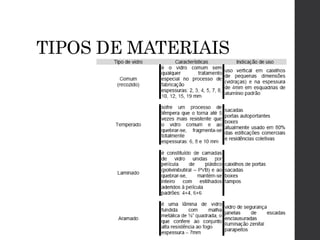

31. TIPOS DE MATERIAIS

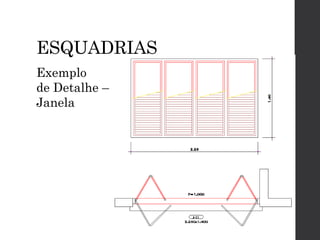

32. ESQUADRIAS
Exemplo
de Detalhe –
Janela

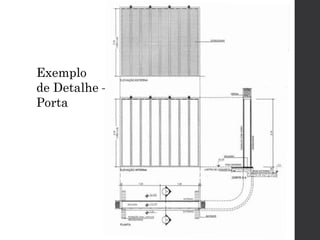

33. Exemplo
de Detalhe –
Porta

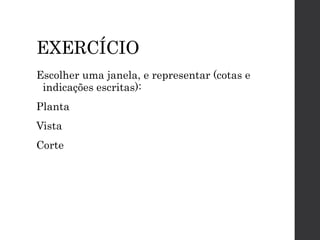

34. EXERCÍCIO
Escolher uma janela, e representar (cotas e
indicações escritas):
Planta
Vista
Corte

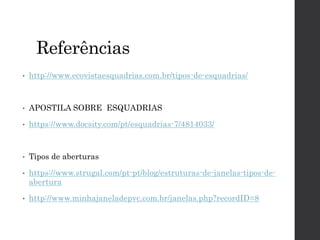

35. Referências
• http://www.ecovistaesquadrias.com.br/tipos-de-esquadrias/
• APOSTILA SOBRE ESQUADRIAS
• https://www.docsity.com/pt/esquadrias-7/4814033/
• Tipos de aberturas
• https://www.strugal.com/pt-pt/blog/estruturas-de-janelas-tipos-de-
abertura
• http://www.minhajaneladepvc.com.br/janelas.php?recordID=8
