O documento descreve os traços de uma reta nos planos de projeção, incluindo seu traço frontal no plano frontal de projeção e seu traço horizontal no plano horizontal de projeção, com a nota de que o traço horizontal sempre pertence ao plano horizontal de projeção e tem cota zero.

1. fo no
a1
PHP
Ha2
PFP
a2
x
a
Ha Ha1
Fa
Projectantes frontais
Projectanteshorizontais
Fa1
Fa2
Ha1
Fa1x Ha2
Fa2
a2
a1
Fa

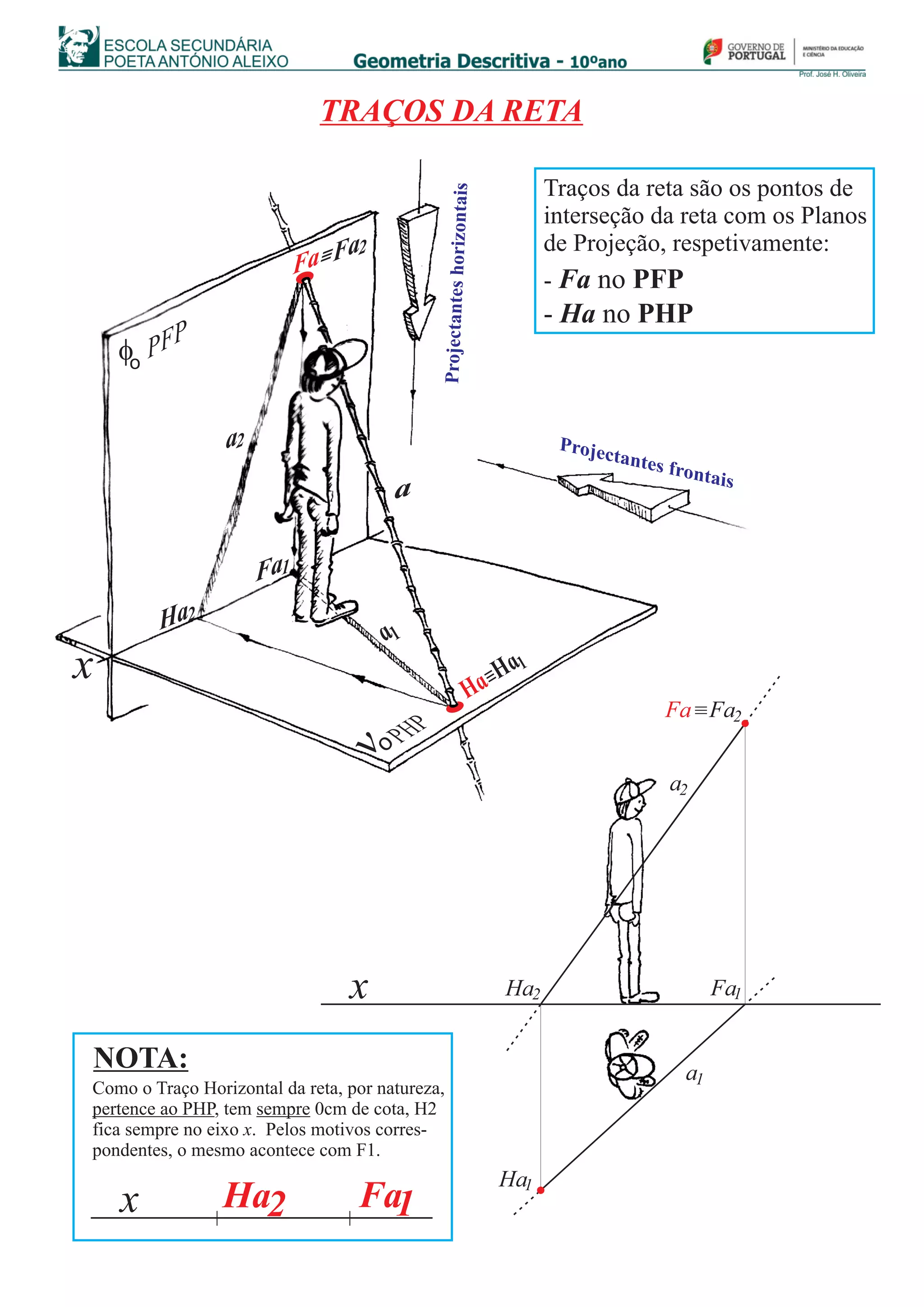

TRAÇOS DA RETA
Traços da reta são os pontos de
interseção da reta com os Planos
de Projeção, respetivamente:
- Fa no PFP
- Ha no PHP
Fa1x Ha2
NOTA:
Como o Traço Horizontal da reta, por natureza,
pertence ao PHP, tem sempre 0cm de cota, H2
fica sempre no eixo x. Pelos motivos corres-
pondentes, o mesmo acontece com F1.
