Espaços Confinados - NR 33

TCC 1
ACIDENTE DE TRABALHO EM
ESPAÇOS CONFINADOS -
RISCO IMINENTE
Fernanda Chio Ming Netto
Aluna Eng. Civil
Profº. Sandro Pedrotti
Orientador

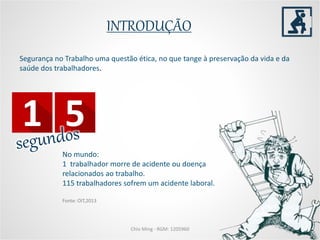

INTRODUÇÃO
Chio Ming - RGM: 1205960
Segurança no Trabalho uma questão ética, no que tange à preservação da vida e da
saúde dos trabalhadores.
No mundo:
1 trabalhador morre de acidente ou doença
relacionados ao trabalho.
115 trabalhadores sofrem um acidente laboral.
Fonte: OIT,2013

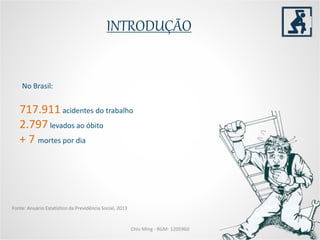

INTRODUÇÃO
717.911 acidentes do trabalho
2.797 levados ao óbito
+ 7 mortes por dia
No Brasil:
Fonte: Anuário Estatístico da Previdência Social, 2013

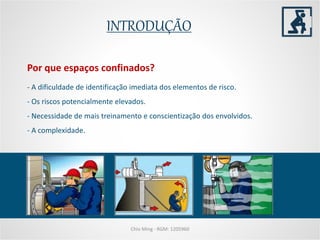

INTRODUÇÃO
- A dificuldade de identificação imediata dos elementos de risco.
- Os riscos potencialmente elevados.
- Necessidade de mais treinamento e conscientização dos envolvidos.
- A complexidade.
Por que espaços confinados?

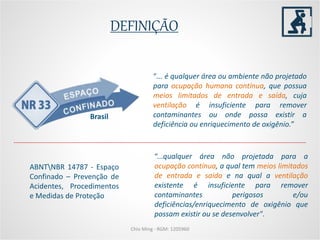

DEFINIÇÃO
“... é qualquer área ou ambiente não projetado
para ocupação humana contínua, que possua
meios limitados de entrada e saída, cuja
ventilação é insuficiente para remover
contaminantes ou onde possa existir a
deficiência ou enriquecimento de oxigênio.”
Brasil
“...qualquer área não projetada para a
ocupação contínua, a qual tem meios limitados
de entrada e saída e na qual a ventilação
existente é insuficiente para remover
contaminantes perigosos e/ou
deficiências/enriquecimento de oxigênio que
possam existir ou se desenvolver".
ABNTNBR 14787 - Espaço
Confinado – Prevenção de
Acidentes, Procedimentos
e Medidas de Proteção

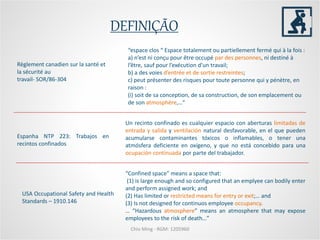

Règlement canadien sur la santé et
la sécurité au
travail- SOR/86-304
Un recinto confinado es cualquier espacio con aberturas limitadas de
entrada y salida y ventilación natural desfavorable, en el que pueden
acumularse contaminantes tóxicos o inflamables, o tener una
atmósfera deficiente en oxígeno, y que no está concebido para una
ocupación continuada por parte del trabajador.
Espanha NTP 223: Trabajos en
recintos confinados
“espace clos “ Espace totalement ou partiellement fermé qui à la fois :
a) n’est ni conçu pour être occupé par des personnes, ni destiné à
l’être, sauf pour l’exécution d’un travail;
b) a des voies d’entrée et de sortie restreintes;
c) peut présenter des risques pour toute personne qui y pénètre, en
raison :
(i) soit de sa conception, de sa construction, de son emplacement ou
de son atmosphère,…”
“Confined space” means a space that:
(1) is large enough and so configured that an emplyee can bodily enter
and perform assigned work; and
(2) Has limited or restricted means for entry or exit;… and
(3) Is not designed for continuos employee occupancy.
… “Hazardous atmosphere” means an atmosphere that may expose
employees to the risk of death…”
USA Occupational Safety and Health
Standards – 1910.146
DEFINIÇÃO

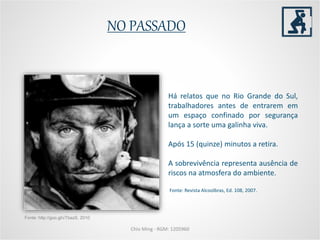

NO PASSADO
Há relatos que no Rio Grande do Sul,
trabalhadores antes de entrarem em
um espaço confinado por segurança
lança a sorte uma galinha viva.
Após 15 (quinze) minutos a retira.
A sobrevivência representa ausência de
riscos na atmosfera do ambiente.
Fonte: Revista Alcoolbras, Ed. 108, 2007.
Fonte: http://goo.gl/vTbazS, 2010

Este estudo tem como objetivo reunir informações sobre a definição de espaço
confinado, sua caracterização, apresentar os lugares mais frequentes, quais são
os riscos e procedimentos para evitar acidentes.
OBJETIVO GERAL
Fonte: Prever Cursos , 2015

• Identificar os espaços confinados;
• Reconhecer os riscos potenciais existentes;
• Mapear o processo do trabalho em espaço confinado.
• Analisar indicadores referentes à NR33/2006;
• Investigar as boas práticas existentes com relação ao tema;
• Relacionar procedimentos de segurança preventivo e de atendimento
emergencial;
• Fomentar melhor comunicação entre os envolvidos com o trabalho;
• Realizar estudo de caso.
OBJETIVOS ESPECÍFICOS

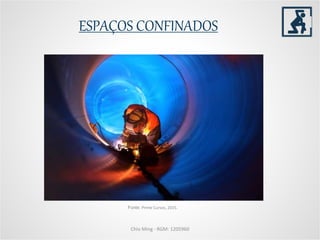

ESPAÇOS CONFINADOS
Fonte: Prime Cursos, 2015.

Agricultura
silos, moegas
Indústria de Alimentos
fornos, câmeras frias,
tanques, misturadores
Indústria Têxtil
recipientes de tingimento,
caldeiras, prensas.
Serviços sanitário, gás,
eletricidade e telefonia.
galerias, tanques sépticos,
estações de bombas, dutos, caixas

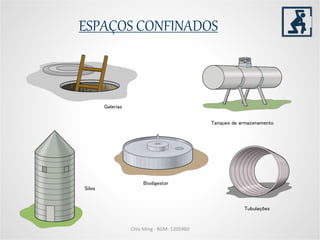

ESPAÇOS CONFINADOS

Tanques de armazenamento
Tubulações
Galerias
Silos
Biodigestor
ESPAÇOS CONFINADOS

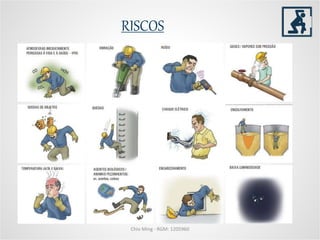

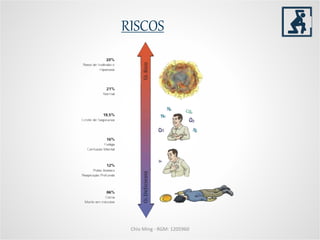

RISCOS

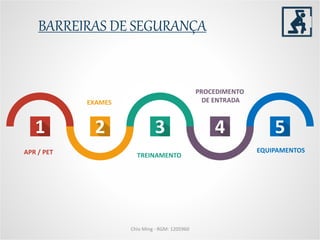

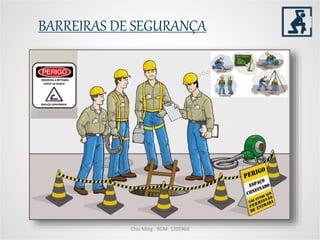

BARREIRAS DE SEGURANÇA

APR / PET
EXAMES
TREINAMENTO
PROCEDIMENTO
DE ENTRADA
EQUIPAMENTOS

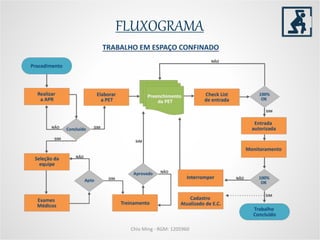

FLUXOGRAMA

ANÁLISE PRELIMINAR DE RISCO - APR
APR: técnica que prever os riscos em cada fase do trabalho. Buscando atingir as
metas de: orientar os trabalhadores dos riscos existentes, organizar a execução
das tarefas, definir procedimentos seguros e prevenir os acidentes de trabalhos.
PERMISSÃO DE ENTRADA E TRABALHO - PET
- Checar os procedimentos e equipamentos de segurança.
-Preencher com dados da equipe envolvida, assinar e datar
03 vias (Entrante / Vigia / Empresa).
- PET concluída ao final das operações.
- Numerado e arquivado – 5 ANOS.
- Válida específica para cada entrada.

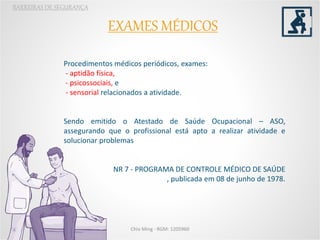

EXAMES MÉDICOS
Procedimentos médicos periódicos, exames:
- aptidão física,
- psicossociais, e
- sensorial relacionados a atividade.
Sendo emitido o Atestado de Saúde Ocupacional – ASO,
assegurando que o profissional está apto a realizar atividade e
solucionar problemas
NR 7 - PROGRAMA DE CONTROLE MÉDICO DE SAÚDE
, publicada em 08 de junho de 1978.

TREINAMENTOS
- Abordar conteúdo tanto teórico quanto prático,
- Desenvolver a capacidade de reconhecer um espaço confinado e seus os
possíveis perigos
- Saber como controlá-los ou evitá-los.
-Capacitá-los para o uso adequado dos EPIs e EPCs
- Saber realizar a Reanimação Cardiopulmonar - RCP de maneira correta,
- Aprender as técnicas de combates a incêndios e resgate.
NR 6 – Equipamento de Proteção Individual,
publica em 08 de junho de 1978.

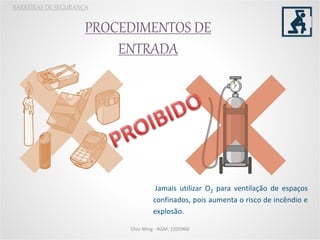

PROCEDIMENTOS DE
ENTRADA
Jamais utilizar O2 para ventilação de espaços
confinados, pois aumenta o risco de incêndio e
explosão.

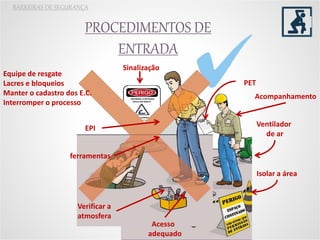

PROCEDIMENTOS DE
ENTRADA
PET
Sinalização
Isolar a área
Verificar a
atmosfera
EPI
ferramentas
Ventilador
de ar
Acesso
adequado
Acompanhamento
Equipe de resgate
Lacres e bloqueios
Manter o cadastro dos E.C.
Interromper o processo

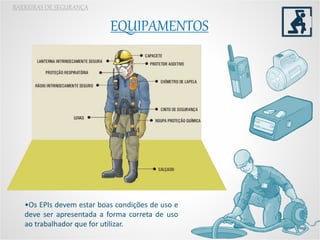

EQUIPAMENTOS
•Os EPIs devem estar boas condições de uso e
deve ser apresentada a forma correta de uso
ao trabalhador que for utilizar.

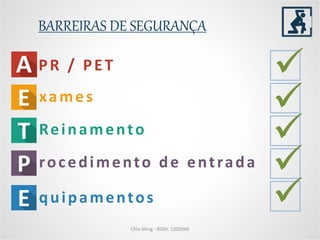

PR / PET
xames
Reinamento
rocedimento de entrada
quipamentos






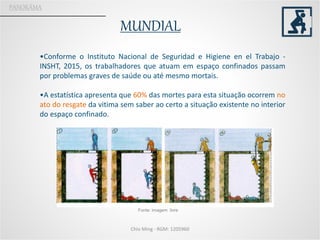

MUNDIAL
PANORÂMA
•Conforme o Instituto Nacional de Seguridad e Higiene en el Trabajo -
INSHT, 2015, os trabalhadores que atuam em espaço confinados passam
por problemas graves de saúde ou até mesmo mortais.
•A estatística apresenta que 60% das mortes para esta situação ocorrem no
ato do resgate da vitima sem saber ao certo a situação existente no interior
do espaço confinado.
Fonte: imagem livre

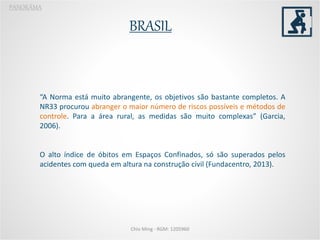

BRASIL
PANORÂMA
“A Norma está muito abrangente, os objetivos são bastante completos. A
NR33 procurou abranger o maior número de riscos possíveis e métodos de
controle. Para a área rural, as medidas são muito complexas” (Garcia,
2006).
O alto índice de óbitos em Espaços Confinados, só são superados pelos
acidentes com queda em altura na construção civil (Fundacentro, 2013).

BRASIL
PANORÂMA
Fonte: Ministério da Previdência Social, DATAPREV/CAT/SUB, 2015.

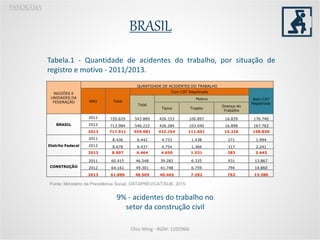

Tabela.1 - Quantidade de acidentes do trabalho, por situação de
registro e motivo - 2011/2013.
REGIÕES E
UNIDADES DA
FEDERAÇÃO
QUANTIDADE DE ACIDENTES DO TRABALHO
ANO Total
Com CAT Registrada
Sem CAT
RegistradaTotal
Motivo
Típico Trajeto
Doença do
Trabalho
BRASIL
2011 720.629 543.889 426.153 100.897 16.839 176.740
2012 713.984 546.222 426.284 103.040 16.898 167.762
2013 717.911 559.081 432.254 111.601 15.226 158.830
Distrito Federal
2011 8.436 6.442 4.733 1.438 271 1.994
2012 8.678 6.437 4.754 1.366 317 2.241
2013 8.907 6.464 4.650 1.531 283 2.443
CONSTRUÇÃO
2011 60.415 46.548 39.282 6.335 931 13.867
2012 64.161 49.301 41.748 6.759 794 14.860
2013 61.889 48.509 40.465 7.282 762 13.380
9% - acidentes do trabalho no
setor da construção civil

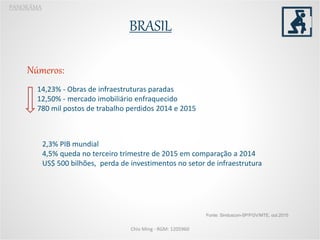

BRASIL
PANORÂMA
Números:
14,23% - Obras de infraestruturas paradas
12,50% - mercado imobiliário enfraquecido
780 mil postos de trabalho perdidos 2014 e 2015
2,3% PIB mundial
4,5% queda no terceiro trimestre de 2015 em comparação a 2014
US$ 500 bilhões, perda de investimentos no setor de infraestrutura
Fonte: Sinduscon-SP/FGV/MTE, out.2015

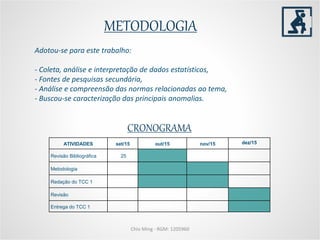

METODOLOGIA
Adotou-se para este trabalho:
- Coleta, análise e interpretação de dados estatísticos,
- Fontes de pesquisas secundária,
- Análise e compreensão das normas relacionadas ao tema,
- Buscou-se caracterização das principais anomalias.
CRONOGRAMA
ATIVIDADES set/15 out/15 nov/15 dez/15
Revisão Bibliográfica 25
Metodologia
Redação do TCC 1
Revisão
Entrega do TCC 1

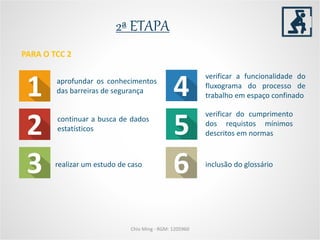

2ª ETAPA
aprofundar os conhecimentos
das barreiras de segurança
realizar um estudo de caso
verificar do cumprimento
dos requistos mínimos
descritos em normas
PARA O TCC 2
verificar a funcionalidade do
fluxograma do processo de
trabalho em espaço confinado
inclusão do glossário
continuar a busca de dados
estatísticos

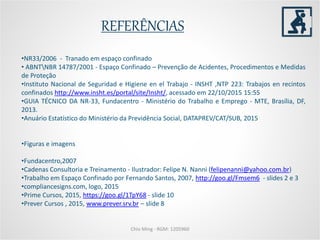

REFERÊNCIAS
•NR33/2006 - Tranado em espaço confinado
• ABNTNBR 14787/2001 - Espaço Confinado – Prevenção de Acidentes, Procedimentos e Medidas
de Proteção
•Instituto Nacional de Seguridad e Higiene en el Trabajo - INSHT ,NTP 223: Trabajos en recintos
confinados http://www.insht.es/portal/site/Insht/, acessado em 22/10/2015 15:55
•GUIA TÉCNICO DA NR-33, Fundacentro - Ministério do Trabalho e Emprego - MTE, Brasília, DF,
2013.
•Anuário Estatístico do Ministério da Previdência Social, DATAPREV/CAT/SUB, 2015
•Figuras e imagens
•Fundacentro,2007
•Cadenas Consultoria e Treinamento - Ilustrador: Felipe N. Nanni (felipenanni@yahoo.com.br)
•Trabalho em Espaço Confinado por Fernando Santos, 2007, http://goo.gl/Fmsem6 - slides 2 e 3
•compliancesigns.com, logo, 2015
•Prime Cursos, 2015, https://goo.gl/1TpY68 - slide 10
•Prever Cursos , 2015, www.prever.srv.br – slide 8

-
Fernanda Chio Ming
Graduanda em Eng. Civil
webchio@gmail.com
